碗扣式脚手架的杆件节点采用碗扣连 接，具有高度的可靠性和承载能力， 同时具有结构简单、承载力大、安全 可靠、便于操作等特点。
碗扣式脚手架的适用范围
适用工程
适用于房屋建筑工程、桥梁工程 、隧道工程、地铁工程等各类建 筑工程的外脚手架、高支模支撑 架、满堂红脚手架等。
不适用范围
不适用于需承受重型设备或车辆 等重载的工程。
材料准备
根据施工方案，准备足够 的碗扣式脚手架杆件、扣 件、底座等材料，并确保 材料质量合格。
人员组织
组建专业的施工队伍，明 确各岗位人员职责，进行 技术交底和安全培训。
基础处理
场地平整
排水设施
对搭设脚手架的场地进行平整，确保 地面坚实、平整，满足承载力要求。
设置合适的排水设施，防止积水对脚 手架基础造成影响。
基础硬化
在搭设脚手架的区域铺设混凝土或其 他硬化材料，提高地面的承载力和稳 定性。
安装与调整
安装顺序
按照先立杆、后横杆、再斜杆的 顺序进行安装，确保脚手架整体
稳定性。
调整措施
根据需要，对脚手架的高度、宽度 、斜度等进行调整，以满足施工要 求。
连接固定
采用扣件等连接件将各杆件牢固连 接，确保脚手架整体受力均匀。
应用案例二
案例名称
01
某大型商业综合体项目
案例描述
02
该项目涉及多个楼层和复杂结构，采用碗扣式脚手架进行高空
作业，确保了施工安全和进度。
效果分析
03
碗扣式脚手架在复杂环境中展现出灵活的适应性和便捷的搭设
、拆除操作，为项目顺利实施提供了有力保障。
应案例三
案例名称
某桥梁建设工程
案例描述
在该桥梁建设过程中，碗扣式脚手架作为主要支撑结构，满足了 桥梁施工的特殊要求。

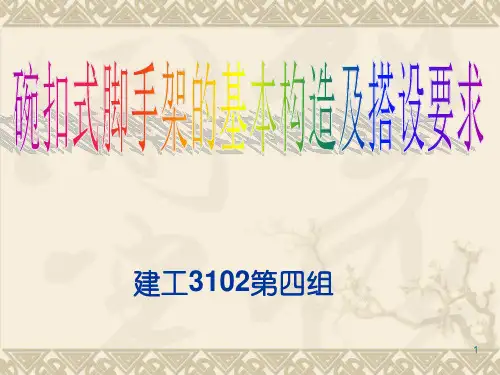

碗扣式脚手架构造及搭设.ppt课件
18
搭设工艺流程
❖ 1、架子搭设工艺流程：在牢固的地基弹线、立杆 定位→摆放扫地杆→直立杆并与扫地杆扣紧→装扫 地小横杆，并与立杆和扫地杆扣紧→装第一步大横 杆并与各立杆扣紧→安第一步小横杆→安第二步大 横杆→安第二步小横杆→加设临时斜撑杆，上端与 第二步大横杆扣紧(装设与柱连接杆后拆除)→安第 三、四步大横杆和小横杆→安装二层与柱拉杆→接 立杆→加设剪力撑→铺设脚手板，绑扎防护及档脚 板、立挂安全网。
9
❖ 碗扣式脚手架的原始设计虽然也有锁片式斜杆，但由于 其独特的结点设计带来的局限，如果四个方向均安装了 横杆，就没有位置再安装垂直斜杆，更没有位置安装水 平斜杆了，与盘扣式脚手架相比，这恰恰形成了相反的 性能特征。考虑到系统的稳定性，安装斜杆是必须的。 为了补足这个弱项，该系统特意设计了另外一类斜杆， 在斜杆的两头，均用高强度螺栓，各固定半个旋转扣件， 扣件亦采用锻钢工艺。这样，尽管斜杆无法直接在碗扣 的结点扣接，但可以用扣件扣接在横杆或立杆的适当位 置上，也大大地改善了系统的稳定性。
❖ 4、安全挡板：通道口及靠近建筑物的露天 功课场地要搭设文全挡板，通道口挡板需向 两侧各伸出1M，向外伸出3M。
21
22
（d)单横杆仅在直径48 mm x 3.5mm钢管一端焊接横杆接头； 用作单ቤተ መጻሕፍቲ ባይዱ脚手架横向水平杆；
(e)斜杆在直径48 mm x 3.5mm钢管两端铆接斜杆接头制成， 用于增强脚手架的稳定强度，提高脚手架的承载力。斜杆 应尽量布置在框架节点上；
(f)底座由150mm x 150mm x 8mm的钢板在中心焊接连接杆制 成，安装在立杆的根部，用作防止立杆下沉并将上部荷载 分散传递给地基的构件
碗扣式脚手架构造及搭设ppt课件
及时更换损坏的部件，补充缺失 的部件，确保脚手架的完整性和 安全性。
积水或锈蚀
清理积水，对锈蚀部位进行除锈、 防锈处理，保持脚手架的干燥和 清洁。
超载使用导致变形
立即停止超载使用，对变形部位 进行修复或加固处理，确保脚手
架的承载能力和稳定性。
05 碗扣式脚手架安 全管理与监管
安全管理制度建立
节点构造详解
节点构造
碗扣式脚手架的节点是立杆、横杆和 斜杆交汇的地方，也是碗扣发挥作用 的关键部位。节点构造应满足受力要 求，确保脚手架的整体稳定性。
节点连接方式
碗扣式脚手架的节点连接方式通常采 用插销式连接，即通过将上碗扣插入 下碗扣内，并用楔形销固定，实现快 速、可靠的连接。
辅助设施及配件
辅助设施
对于大跨度建筑，碗扣式脚手架能够提供 更加稳定的支撑。在某大型会展中心施工 中，碗扣式脚手架被用于搭设临时支撑体 系，为钢结构的安装提供了有力保障。
桥梁工程应用案例
拱桥施工
在拱桥施工中，碗扣式脚手架可以作为拱圈施工的支撑体系。通过合理布置立杆和横杆，可以形成稳定的 拱形结构，便于拱圈的分段浇筑和拼接。
注意事项与安全措施
01
02
03
搭设过程中应随时检查 脚手Leabharlann 的稳定性和安全 性，发现问题及时处理。
搭设人员应佩戴安全带、 安全帽等防护用品，并 遵守高处作业安全规定。
严禁在脚手架上堆放过 多材料或工具，以免超 载导致脚手架坍塌。
04
拆除脚手架时应按照从 上到下、逐层拆除的顺 序进行，严禁抛掷杆件 和扣件。
包括碗扣式脚手架、扣件、横杆、斜 杆、调节底座等。
确定搭设方案
根据工程实际情况，确定脚手架的搭 设高度、步距、跨度等参数。
碗口式钢管脚手架
（1）底座和垫板应准确地放置在定位线上；垫板宜采用 长度大于于立杆两跨、厚度不小于50 mm的木板；底座的轴 心线应与地面垂直。
（2）双排脚手架搭设应按立杆、横杆、斜杆、连墙件的 顺序逐层搭设，底层水平框架的纵向直线度偏差应小于1/200 架体长度；横杆间水平度偏差应小于1/400架体长度。
碗口式钢管脚手架
（5）严禁在脚手架基础及邻近处进行挖掘作业。 （6）脚手架应与输电线路保持安全距离，施工现场临时用 输电线路架设及脚手架接地防雷措施等应按现行行业标准《施工 现场临时用电安全技术规范（附条文说明）》（JGJ 46—2005） 的有关规定执行。 （7）搭设脚手架人员必须持证上岗。上岗人员应定期体检， 合格者方可持证上岗。 （8）搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
高层建筑施工
（6）当双排脚手架内外侧加挑梁时，在一跨挑梁范围内 施工操作人员不得超过一名，并且严禁堆放物料。
（7）连墙件必须随双排脚手架的升高及时在规定的位置 处设置，严禁任意拆除。
碗口式钢管脚手架
提示
碗口式钢管脚手架
（8）当采用钢管扣件作加固件、连墙件、斜撑时， 应符合பைடு நூலகம்行行业标准《建筑施工扣件式钢管脚手架安全技 术规范》（JGJ 130—2011）的有关规定。
碗口式钢管脚手架
4. 模板支撑架的搭设与拆除
（1）模板支撑架的搭设应按专项施工方案，在专人指挥下，统 一进行。
（2）应按施工方案弹线定位，放置底座后应分别按先立杆后横 杆再斜杆的顺序搭设。
（3）在多层楼板上连续设置模板支撑架时，应保证上下层支撑 立杆在同一条轴线上。
（4）模板支撑架拆除应符合现行国家标准《混凝土结构工程施 工质量验收规范（2010年版）》（GB 50204—2002）中有关混凝 土强度的规定。
盘扣式脚手架工艺简介及应用(共38张PPT)
三、产品介绍
150铝合金粱： WX=41.19cm3 、I=335cm4
长度规格：L=L=2m、3.5m、 5m等
四、支撑脚手架安装
1、调整座：
依脚手架配置图尺寸放样后，将「调整座」排列至定点。 模板支架可调底座调节丝杆外露长度不应大于300mm，作为 扫地杆的最底层水平杆离地高度不应大于550mm。
拆费、运输费、租赁费、维护费都会相应地节省，一般情况下可以 节省30%。
三、产品介绍
盘扣式脚手架主要分为60支撑体系和48操作脚手架体系。
支撑脚手架体系
根本组件
节点
特殊构件
立杆、横杆、斜杆、定位杆、底座、 顶托
圆盘、横杆铸头、斜杆铸头、 销板
踏板、步梯、钢桁架、外挂三脚 架、钢斜撑
配套产品
185铝合金粱、150铝合金粱
三、产品介绍
立杆：
规格：H=1000㎜、1500㎜、2000㎜、3000㎜， 外径：∅=48㎜，壁厚：t=3.2㎜， 材质：Q345A
功用：用于与标准基座向连接，主要承力构件，
每隔500㎜焊接一组圆盘，不配置内插棒。
三、产品介绍
横杆：
规格：L=600㎜,900㎜,1200㎜,1500㎜ 外径：∅=48.2㎜，壁厚t=2.5㎜
6、用量少、重量轻： 一般情况下，立杆的间距为1.5米、1.8米，横杆的步距为1.5米
，最大间距可以到达3米，步距到达2米。所以相同支撑体积下的用 量会比传统产品减少1/2, 重量会减少1/2~1/3 。
二、盘扣式脚手架的主要特点
7、组装快捷、使用方便、节省费用： 由于用量少、重量轻，操作人员可以更加方便地进行组装。搭
6、第一层斜杆： 将「斜杆」全部依顺时针
或全部依逆时针方向组搭，如 以下图。将「斜杆」套入圆盘 大孔位置，使斜杆头前端抵住 主架圆管，再以斜楔贯穿大孔 敲紧固定。
碗扣式钢管脚手架(登高架设)
碗扣式钢管脚手架（登高架设）碗扣式钢管脚手架是一种采用碗扣方式连接的钢管脚手架和模板支承架，具有节点结构科学、合理，承载能力大;使用安全、可靠;装拆方便，作业强度低;制造及加工容易，便于大批量标准化生产;配套齐全，使用方便;施工现场管理方便等优点。
其缺点是架体结构尺寸随意性较差。
第一节主要构配件一、主要构造及其作用碗扣式钢管脚手架是由碗扣接头及各种杆件组装而成的空间桁架结构，其主要构造是碗扣节点。
立杆的碗扣节点由立杆、上碗扣、下碗扣、横杆接头和限位销等构成，如图 4—1 所示。
1. 主要零部件结构形式（1）立杆。
立杆的长度有1.2 m、1.8m、2.4m、3.0m等几种规格，每一根立杆上间隔0.6m 安装一套碗扣接头，即脚手架立杆碗扣节点按0.6m模数设置。
上、下碗扣内均有齿槽，可防止横杆接头滑动。
下碗扣直接焊接在立杆上，其底部留有流水槽，可防止雨水积聚在碗扣内腐蚀接头材料。
（2）上碗扣。
上碗扣在制作立杆时就已套在立杆上，能上下滑动和转动，但被固定的下碗扣挡住脱不出来，这样就不容易丢失。
上碗扣的一面有一个缺口，当转动上碗扣使该缺口对准限位销时，上碗扣即可沿着立杆向下滑动进入连接头范围内。
上碗扣的上部从缺口开始呈上升螺旋面，用于向下锁紧碗扣接头。
上碗扣的盖板上还有几处挡块，便于用锤子进行敲击。
（3）横杆接头。
横杆的两端焊接有横杆接头，接头端面呈圆弧形，恰好与立杆的圆弧面贴合，接头背面也有齿槽，安装在下碗扣中不易滑动。
（4）限位销。
限位销焊接在立杆碗扣接头的上方，接头连接前，可挡住上碗扣使其不能自由落下，便于横杆接头的装拆。
连接后，限位销抵住上碗扣，防止其松动。
限位销与下碗扣之间的距离应严格控制，以确保上碗扣和下碗扣的安装空间并能锁紧横杆接头。
2.接头连接方式连接时，将横杆接头的下半部分卡扣插入下碗扣的凹槽内，将上碗扣沿限位销滑下扣在横杆接头的上半部分卡扣上，按顺时针方向旋转上碗扣（上碗扣上部的螺旋面沿逆时针方向上升），在限位销的作用下，上碗扣在旋转的过程中向下压紧横杆接头。
承插型盘扣式钢管脚手架满堂脚手架附着式脚手架PPT课件
• 第九条 超过一定规模的危险性较大的分 部分项工程专项方案应当由施工单位组织召开 专家论证会。实行施工总承包的，由施工总承 包单位组织召开专家论证会。 下列人员应当参加专家论证会： （一）专家组成员； （二）建设单位项目负责人或技术负责人； （三）监理单位项目总监理工程师及相关人员； （四）施工单位分管安全的负责人、技术负责 人、项目负责人、项目技术负责人、专项方案 编制人员、项目专职安全生产管理人员； （五）勘察、设计单位项目技术负责人及相关 人员。
• 满堂脚手架检查评定保证项目应包括：施工方 案、架体基础、架体稳定、杆件锁件、脚手板、 交底与验收。一般项第目36页应/共包122页括：架体防护、构配
第37页/共122页
2、架体基础
第38页/共122页
第39页/共122页
第40页/共122页
图6.3.2 纵、横向扫地杆构造 1―横向扫地杆；2―纵向扫地杆
第10页/共122页
• 3 架体稳定
• 1）架体与建筑结构拉结应符合规范要求，并应从架体底 层第一步水平杆处开始设置连墙件，当该处设置有困难时 应采取其它可靠措施固定；
• 2）架体拉结点应牢固可靠；
• 3）连墙件应采用刚性杆件；
• 4）架体竖向斜杆、剪刀撑的设置应符合规范要求；
• 5）竖向斜杆的两端应固定在纵、横向水平杆与立杆汇交 的盘扣节点处；
第5页/共122页
• 第十二条 施工单位应当根据论证报告修改完善 专项方案，并经施工单位技术负责人、项目总监理工 程师、建设单位项目负责人签字后，方可组织实施。 实行施工总承包的，应当由施工总承包单位、相 关专业承包单位技术负责人签字。 第十三条 专项方案经论证后需做重大修改的， 施工单位应当按照论证报告修改，并重新组织专家进 行论证。 第十四条 施工单位应当严格按照专项方案组织 施工，不得擅自修改、调整专项方案。 如因设计、结构、外部环境等因素发生变化确需 修改的，修改后的专项方案应当按本办法第八条重新 审核。对于超过一定规模的危险性较大工程的专项方 案，施工单位应当重新组织专家进行论证。 第十五条 专项方案实施前，编制人员或项目技 术负责人应当向现场管理人员和作业人员进行安全技 术交底。
盘扣式脚手架培训课件
2、材料要求
（1）承插型盘扣式钢管支架的构配件除有特殊要求外，其材 质应符合现行国家标准《低合金高强度结构钢》GB/T1591、 《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》 GB/T11352的规定。
承插型盘扣式钢管支架主要构配件材质
立杆
水平杆
竖向斜 杆
横向斜 杆
扣接头
立杆连 接套管
可调底 座、可 调托座
可调螺 母
连接盘、 插销
Q345A Q235A Q195
Q235B
ZG230
ZG230450
-450或 20号无
Q235B
缝钢管
ZG270500
ZG230 -450或
Q235B
2024/1/20
PART 构造要求
2024/1/20
3、构造要求
2024/1/20
3、构造要求
盘扣式脚手架概念 盘扣式脚手架是一种新型脚手架，于上世纪八十年代从欧洲引进, 是继碗扣式脚手架之后的升级换代产品。又称菊花盘式脚手架系 统，插盘式脚手架系统,轮盘式脚手架系统,扣盘式脚手架。这种 脚手架插座为直径133mm、厚10mm的圆盘，圆盘上开设8个孔，采 用φ48*3.5mm、Q345B钢管做主构件，立杆是在一定长度的钢管 上每隔0.50m焊接上一个圆盘，底部带连接套。横杆是在钢管两 端焊接上带插销插头制成。
2024/1/20
4、安装顺序
第四步：安装起步杆。将起步杆套筒部分朝上套入调整底座上 面，起步杆下缘需完全置入可调螺母受力平面的凹槽内。
2024/1/20
4、安装顺序
第五步：安装扫地杆。将横杆头套入圆盘小孔位置，使横杆头 前端抵住主架圆管，再以斜楔贯穿小孔敲紧固定。插销连接应 保证锤击自锁后不拔脱，抗拔力不小于3KN。作为扫地杆的最 底层水平杆离地高度不应大于550mm。
碗扣式脚手架培训课件
2、组架形式灵活。根据施工需要，能组成模数为 0.6m的多种组架尺寸和荷载的单排、双排脚手架、支撑 架等多功能的施工装备，并能做曲线布置，又可在任意 高差地面上使用，根据不同的负载要求，可灵活调整支 架间距。
16
四、碗扣式脚手架杆配件规格及用途
2、辅助构件 用于作业面及附壁连墙拉结等的杆部件。 (1)间横杆是为满足普通钢或木脚手板的需要而 专设的杆件，可搭设于主架横杆之间的任意部位， 用以减小支承间距和支撑挑头脚手板； (2)架梯由钢踏步板焊在槽钢上制成，两端带有 挂钩，可牢固地挂在横杆上，用于作业人员上下 脚手架的通道； (3)连墙杆用于脚手架与墙体结构间的连接件， 以加强脚手架抵抗风载及其他永久性水平荷载的 能力,防止脚手架倒塌和增强稳定性的构件。
15
四、碗扣式脚手架杆配件规格及用途
(3)横杆由一定长度的钢管两端焊接横杆接头制 成。用于立杆横向连接管，或框架水平承力杆； （4)单横杆仅在钢管一端焊接横杆接头；用作单 排脚手架横向水平杆； (5)斜杆是在钢管两端铆接斜杆接头制成，用于增 强脚手架的稳定强度，提高脚手架的承载力。斜 杆应尽量布置在框架节点上； (6)底座由150mm x 150mm x 8mm的钢板在中心 焊接连接杆制成，安装在立杆的根部，用作防止 立杆下沉并将上部荷载分散传递给地基的构件。
碗扣式钢管脚手架
碗扣式钢管脚手架是我国参考国外 经验自行研制的一种多功能、新型脚 手架，其杆件节点处采用碗扣连接， 由于碗扣是固定在钢管上的，构件全 部轴向连接，力学性能好，其连接可 靠，组成的支架整体性好，不存在扣 件丢失问题。
1
碗扣式 脚手架
建筑施工碗扣式钢管脚手架ppt课件
宽度为300mm的宽挑梁和外挑宽度为600mm的窄挑梁。
【说明】2.1.1~2.1.14 本规范给出的术语是为
了在条文的叙述中使与碗扣式钢管脚手架体系有关
建筑施工碗扣式钢管脚手架安全技术规范建筑施工碗扣式钢管脚手架安全技术规范jgj166jgj16620162016建筑施工碗扣式钢管脚手架安全技术规范建筑施工碗扣式钢管脚手架安全技术规范条文解析与关键技术应用条文解析与关键技术应用建筑施工碗扣式钢管脚手架安全技术规范建筑施工碗扣式钢管脚手架安全技术规范jgj166jgj16620162016一修订内容一修订内容二强制性条文二强制性条文三条文内容三条文内容建筑施工碗扣式钢管脚手架安全技术规范建筑施工碗扣式钢管脚手架安全技术规范jgj166jgj16620162016根据住房和城乡建设部关于印发根据住房和城乡建设部关于印发20142014程建设标准规范制订修订计划的通知建标程建设标准规范制订修订计划的通知建标20131692013169号的要求规范编制组经广泛调查研号的要求规范编制组经广泛调查研究认真总结实践经验参考有关国际标准和国外究认真总结实践经验参考有关国际标准和国外先进标准并在广泛征求意见的基础上修订了本先进标准并在广泛征求意见的基础上修订了本规范
7 其他可能影响架体结构稳定性的特殊情况发
生后。
GQ
GQ
建筑施工碗扣式钢管脚手架安全技术规范 JGJ166—2016
强制性条文 9.0.11 脚手架使用期间，严禁擅自拆除架体结 构杆件；如需拆除，必须采取加固措施后方可实 施。
【说明】脚手架和模板支撑架在使用过程中为承受荷载 的完整结构体系，随意拆除构配件将导致结构局部丧失承 载能力，造成薄弱环节，影响架体整体稳定性，存在较大 安全隐患，甚至会导致倾覆及坍塌事故发生。
碗扣式钢管脚手架
碗扣式钢管脚手架在建筑施工领域，碗扣式钢管脚手架是一种常见且重要的施工设备。
它为工人提供了安全、稳定的工作平台，使得建筑施工能够高效、有序地进行。
碗扣式钢管脚手架由立杆、横杆、斜杆等主要构件组成。
这些构件通过碗扣节点进行连接，形成一个稳固的空间结构。
碗扣节点是这种脚手架的核心特点之一，它具有独特的设计，使得连接更加牢固、可靠。
立杆是脚手架的主要竖向支撑构件，通常采用一定规格的钢管制作。
横杆则水平连接立杆，增强脚手架的整体稳定性。
斜杆则起到了斜向支撑的作用，进一步提高了脚手架的承载能力和抗变形能力。
这种脚手架的优点众多。
首先，它的安装和拆卸非常方便快捷。
由于碗扣节点的特殊设计，施工人员可以轻松地进行组装和拆除工作，大大提高了施工效率。
其次，碗扣式钢管脚手架的承载能力较强，能够适应各种不同的施工荷载要求。
再者，它的结构稳定性好，在使用过程中能够有效地抵抗外力的影响，确保施工安全。
在实际施工中，碗扣式钢管脚手架的搭建需要遵循一定的规范和标准。
施工前，必须对场地进行平整和夯实，确保脚手架的基础牢固可靠。
立杆的间距和横杆的步距要根据施工荷载、建筑物高度等因素进行合理设计。
在搭建过程中，要保证各个构件的连接牢固，碗扣节点要扣紧，不得有松动现象。
同时，还需要对脚手架进行定期的检查和维护。
检查立杆、横杆、斜杆是否有变形、弯曲等情况，碗扣节点是否松动，发现问题及时进行处理和修复。
在使用过程中，要严格控制施工荷载，不得超过脚手架的设计承载能力。
此外，施工人员在使用碗扣式钢管脚手架时，也需要遵守相关的安全规定。
必须佩戴安全帽、安全带等个人防护装备，严禁在脚手架上嬉戏、打闹。
在脚手架上进行作业时，要注意脚下的安全，防止踩空、滑落等事故的发生。
碗扣式钢管脚手架在高层建筑、桥梁、隧道等大型工程中得到了广泛的应用。
例如，在高层建筑施工中，它可以为外墙面的装修、幕墙安装等提供工作平台；在桥梁施工中，可以用于搭建临时支架，支撑桥梁的结构；在隧道施工中，可以作为隧道内部的支撑结构，保障施工的安全进行。
盘扣式脚手架工艺PPT课件
2019/11/3
第19页
二、深入了解盘扣式脚手架
盘扣式脚手架型号分类 盘扣脚手架的型号，根据《建筑施工承插型盘扣式 钢管支架安全技术规程》JGJ231-2010，主要分为A 型和B型两类。 A型：就是市场上常说的60系列的，也就是说，立杆 直径是60mm，主要用于重型支撑，如桥梁工程中。 B型：也就是48系列的，立杆直径48mm，主要用于房 建与装饰装修，舞台灯光架等领域。
支 撑 节点
圆盘、横杆铸头、斜杆铸
脚
头、销板
手
架
特殊构件
踏板、步梯、钢桁架、外挂
体
三脚架、钢斜撑
系
配套产品 铝合金粱
2019/11/3
第22页
盘 扣 式 支 撑 系 统 各 构 件 名 称
2019/11/3
二、深入了解盘扣式脚手架
U型顶托 定位杆 主杆
连接棒
插销
横杆 平主杆 斜杆
标准基座 底座
第23页
2019/11/3
第29页
二、深入了解盘扣式脚手架
横杆：型号规格模数为300mm。 规格有：300mm，600mm，900mm，1200mm，1500mm， 1800mm，2000mm
2019/11/3
第30页
二、深入了解盘扣式脚手架
横杆： 注意：水平杆的公称长度是立杆轴线间的距离，所以 实际长度比公称的长度短一个立杆的直径。
第27页
二、深入了解盘扣式脚手架
立杆：圆盘间距500mm，立杆模数为500mm，标准基座200mm
2019/11/3
第28页
二、深入了解盘扣式脚手架
横杆：
规格：L=600㎜,900㎜,1200㎜,1500㎜
外径：∅=48㎜，壁厚t=2.5㎜
碗扣件钢管脚手架工程课件
(二)扣件 扣件式钢管脚手架应采用锻铸铁铸造的扣件，其基本形 式有三种：用于垂直交叉杆件间连接的直角扣件；用于平行 或斜交杆件间连接的旋转扣件以及用于杆件对接连接的对接 扣件。
螺栓
对接扣件
螺旋扣件
直角扣件
(三)脚手板 脚手板可用钢、木、竹等材料制作，每块质量不宜大于 30kg。竹脚手板，则应用毛竹或楠竹制成竹串片板及竹笆板 。
(二)拆除脚手架时应符合下列规定: (１)拆除作业必须由上而下逐层进行，严禁上下同时作业。 (２)连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或 数层拆除后再拆脚手架；分段拆除高差不应大于2 步，如高 差大于2 步应增设连墙件加固。 (３)当脚手架拆至下部最后一根长立杆的高度(约6.5m)时， 应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
(三)卸料时应符合下列规定: (１)各构配件严禁抛掷至地面。 (２)运至地面的构配件应及时检查整修与保养，并按品种、 规格随时码堆存放。
让世界更畅通 让生活更美好 让城市更宜居
a）内插式底座；b）外套式底座 扣件钢管架底座 1—承插钢管；2—钢板底座
三、扣件式脚手架设计
(一)设计脚手架的承重构件时，应根据使用过程中可能出现 的荷载取其最不利组合进行计算。 (二)脚手架的承载能力应按概率极限状态设计法的要求，采 用分项系数设计表达式进行设计。一般应进行下列设计计算： (1)纵向、横向水平杆等受弯构件的强度、挠度和连接扣件的 抗滑承载力计算； (2)立杆的稳定性计算； (3)连墙件的强度、稳定性和连接强度的计算； (4)立杆地基承载力计算。
扣件式脚手架工程
每周一学
交 建
融 者
天 无
下 疆
目录
Contents
一、扣件式脚手架的分类 点击添加标题
30-碗扣式钢管脚手架、门式钢管脚手架、悬挑脚手架
碗扣式钢管脚手架
扣件式脚手架碗扣式脚手架
杆件布置
垂直度控制
立柱横距（mm ）
1200
立柱纵距1200、1500、1800、2400
步距
1800、2400
搭设高度（m ）
垂直度偏差
≤30 1/200 并总高垂直度偏差
≯100mm
＞30
1/400~1/600
门式钢管脚手架
几何尺寸标准化、结构合理、受力性能好、施工中装拆容易、安全可靠、经济实用
扣件式脚手架
安全保证较差施工工效低门式脚手架
基本单元是由一副门式框架、二副剪刀撑、一副水平梁架和四个连接器组合而成（下图）。
若干基本单元通过连接器在竖向叠加，扣上臂扣，组成一个多层框1800
(a)4
1
5
2
3(b)
6
8
7
图门式钢管脚手架
a ）基本单元；
b ）门式外脚手架。
1—门式框架；2—剪刀撑；3—水平梁架；4—螺旋基脚；
5—连接器；6—梯子；7—栏杆；8—脚手板。
不超过45m
悬挑式脚手架
强度稳定性刚度
支撑式挑梁式
钢挑梁
钢挑梁
悬挑5m架。
碗扣式脚手架
碗扣式脚手架碗扣式脚手架本文档将详细介绍碗扣式脚手架的概念、特点、使用方法和安全注意事项等内容，以供参考使用。
1. 碗扣式脚手架概述1.1 定义：碗扣式脚手架是一种常见的搭建暂时工作平台的工具，其特点是可以通过扣件将脚手架组装在一起，形成稳固的结构，方便施工人员在高空作业。
1.2 构成：碗扣式脚手架主要由碗扣式立杆、横杆、纵杆、扣件等部份组成。
2. 碗扣式脚手架特点2.1 稳定性：碗扣式脚手架采用扣件连接，整体结构稳固可靠，能够承受一定的分量。
2.2 搭建简便：碗扣式脚手架组装拆卸方便快捷，节省时间和人力成本。
2.3 使用灵便：碗扣式脚手架适合于各种施工环境，可根据实际需要调整高度和尺寸。
3. 碗扣式脚手架使用方法3.1 前期准备：确定施工地点、脚手架类型和数量，并进行必要的测量和标记。
3.2 组件组装：根据需要选择碗扣式立杆、横杆和纵杆等部件进行组装，使用扣件连接固定。
3.3 校验稳固性：在搭建完脚手架后，检查各部件连接是否紧固坚固，确保整体结构稳定。
3.4 使用注意事项：使用碗扣式脚手架时，应遵循安全操作规程，严禁超载使用，保持工作台面整洁，确保施工人员的安全。
4. 碗扣式脚手架安全注意事项4.1 基础稳定：选择搭建脚手架的地点应具备坚实的基础，避免地面不平或者不稳定的场地。
4.2 限定人员：惟独经过培训和持证上岗的人员才干操作和使用碗扣式脚手架，未经授权人员严禁搭建和拆卸。
4.3 定期检查：在使用过程中，应定期检查脚手架的稳固性和连接件的紧固情况，及时修复或者更换损坏部件。
4.4 防护措施：使用脚手架时，施工人员应佩戴合适的防护用具，确保自身安全。
附件：本文档所涉及附件如下：无法律名词及注释：本文档所涉及的法律名词及注释：无。
碗扣式脚手架
碗扣式脚手架在建筑施工领域，碗扣式脚手架是一种被广泛应用的重要工具。
它以其独特的结构设计和出色的性能特点，为施工人员提供了稳定可靠的工作平台，保障了施工的安全与高效。
碗扣式脚手架由横杆、立杆、碗扣接头等主要部件构成。
横杆和立杆通过碗扣接头进行连接，形成一个稳固的整体结构。
这种连接方式不仅简单快捷，而且具有很高的强度和稳定性。
碗扣接头是碗扣式脚手架的核心部件之一。
它由上碗扣、下碗扣、横杆接头和立杆接头等组成。
上碗扣和下碗扣通过销子进行固定，能够有效地承受横杆和立杆传递的荷载。
横杆接头和立杆接头则分别与横杆和立杆相连，确保了连接的紧密性和可靠性。
碗扣式脚手架的优点众多。
首先，它的搭建和拆卸非常方便。
由于采用了标准化的杆件和接头，施工人员可以快速地进行组装和拆除，大大提高了工作效率。
其次，它的承载能力强。
经过合理的设计和搭建，碗扣式脚手架能够承受较大的荷载，满足不同施工项目的需求。
再者，它的稳定性好。
独特的碗扣连接方式和杆件的合理布置，使得脚手架在使用过程中不易发生变形和倾斜，为施工人员提供了安全保障。
此外，碗扣式脚手架还具有通用性强的特点。
可以根据不同的施工要求和场地条件，灵活地调整脚手架的布局和高度。
在实际应用中，碗扣式脚手架有着广泛的用途。
在建筑工程中，它可以用于搭建外墙脚手架、满堂脚手架等，为施工人员提供作业平台和安全防护。
在桥梁建设中，它可以用于搭建施工支架，支撑桥梁的结构。
在舞台搭建、体育场馆建设等领域，碗扣式脚手架也发挥着重要的作用。
然而，在使用碗扣式脚手架时，也需要注意一些问题。
首先，要确保脚手架的材料质量合格。
不合格的杆件和接头可能会影响脚手架的强度和稳定性，从而带来安全隐患。
其次，搭建过程必须严格按照规范进行。
施工人员需要经过专业培训，掌握正确的搭建方法和流程。
在使用过程中，要定期对脚手架进行检查和维护，及时发现并处理存在的问题，如杆件变形、接头松动等。
同时，要合理控制脚手架上的荷载，避免超载使用。
碗扣式钢管脚手架
特点
碗扣型多功能脚手架是在吸取国外同类型脚手架的先进接头和配件工艺的基础上，结合我国实际情况而研制 的一种新型脚手架。碗扣型多功能脚手架接头构造合理，制作工艺简单，作业容易，使用范围广，能充分满足房 屋、桥涵、隧道、烟囱、水塔等多种建筑物的施工要求。与其它类型脚手架相比，碗扣型多功能脚手架是一种有 广泛发展前景的新型脚手架。
组成
碗扣接头，由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成。在立杆上焊接下碗扣和上碗扣的限位销， 将上碗扣套入立杆内。在横杆和斜杆上焊接插头。组装时，将横杆和斜杆插入下碗扣内，压紧和旋转上碗扣，利 用限位销固定上碗扣。碗扣间距600mm，碗扣处可同时连接九根横杆，可以互相垂直或偏转一定角度。碗扣式钢 管脚手架的基本构配件有立杆、水平杆、底座等，辅助构件有脚手板、斜道板、挑梁架梯、托撑等。此外，它还 有一些专用构件，包括支撑柱的各种垫座、提升滑轮、爬升挑梁等。这些构件可进行各种组合以适应工程需要， 如利用支撑柱的垫座组合重载荷的支架；在脚手架上装提升滑轮可以在脚手架上提升零星小材料、小工具等；利 用爬升挑梁可使碗扣式脚手架沿结构墙体进行爬升，组成爬升式脚手架等。
6.降低成本，可利用现有扣件式钢管脚手架进行装备改造，大大降低更新成本。
谢谢观看
碗扣式钢管脚手架
多功能脚手架
01 组成
目录
02 发展现状
03 碗扣式脚手架
04 特点
05 功能
碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采用碗扣连接，由于碗 扣是固定在钢管上的，因此，构件全部轴向连接力学性能好，连接可靠，组成的脚手架整体性好，不存在扣件丢 失问题。
3.碗扣脚手架各构件尺寸统一、搭设的脚手架具有规范化、标准化的特点，适合于现场文明施工；由于碗扣 与杆件为一整体，避免了散件的丢失磨损费用，便于现场管理。
碗扣式钢管脚手架【图】
第一节碗扣式钢管脚手架【图】一、施工方案★架体搭设应编制专项施工方案，结构设计应进行计算★专项方案应按规定进行审核、审批★架体搭设超过规范允许高度时，应组织专家对专项施工方案进行论证设置要求：1、双排脚手架及木板支撑施工前必须编制专项施工方案，并经批准后，方可实施。
(JGJ166—2008第7.1.1条)2、碗扣式钢管脚手架必须编制专项设计方案。
双排脚手架高度在24m及以下时，可按构造要求搭设；模板支撑架和高度超过24m的双排脚步手架应按规范进行结构设计和计算。
（JGJ166—2008第1.0.4条）二、架体基础★架体基础应平整、坚实，基础应设置排水措施设置要求：1、脚手架搭设场地必须平整、坚实、有排水措施。
（JGJ166—2008第7.1.6条）2、脚手架基础必须按专项方案进行施工，按基础承载力要求进行验算。
（JGJ166—2008 第5.5.1条、第7.2.1条）★架体基础应按要求设置垫板、可调底座★按规范要求设置纵、横向扫地杆设置要求：1、土层地基上的立杆应采用可调底座和垫板。
（JGJ166—2008第7.2.3条）2、垫板长度宜采用长度不小于立杆2跨、宽度不小于200mm、厚度不小于50mm 的木板。
（JGJ166—2008 7.3.1条）3、可调底座的钢板厚度不得小于6mm，可调底座丝杆与调节螺母啮合长度不得小于6扣，插入立杆内的长度不得小于150mm。
（JGJ166—2008第3.3.8条）4、当脚手架立杆基础为混凝土（包括混凝土垫层、混凝土结构层）结构时，可根据实际情况不设底座和垫板。
5、纵、横向横杆作为扫地杆距地面高度应小于或等于350mm。
（JGJ166—2008第6.1.4条）三、架体稳定★架体与建筑结构拉结应符合规范要求，并应在架体底部第一步纵向水平杆处开始设置连墙件，当该处设置有困难时应采取其他可靠措施固定★架体拉结点应牢固可靠★连墙件应采用刚性杆件设置要求：1、连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接；每层连墙件应在同一平面，其位置应由建筑结构及风荷载确定，且水平间距不应大于4.5m；连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点的距离不应大于150mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模板构件名称 竹、木胶板模板（其中包括梁模板）
0.3
0.5
0.5
0.75
北京大学出版社
张厚先主编
高层建筑施工
模板支撑架施工荷载标准值
• 施工人员及设备荷载标准值（Q3）按均布荷载取1.0KN/m2 ； • 浇筑和振捣混凝土时产生的荷载标准值（Q4）可采用1.0 KN/m2。
北京大学出版社
张厚先主编
高层建筑施工
模板支撑架的永久荷载
• 1、作用在模板支架上的荷载，包括：新浇混凝土、钢筋 、模板及支承梁（楞）等自重； • 2、组成模板支撑架结构的杆系自重，包括：立杆、纵向 及横向水平杆、垂直及水平斜杆等自重； • 3、脚手板、挡脚板、栏杆、安全网等防护设施及附加构 件的自重。
北京大学出版社
张厚先主编
高层建筑施工 体型系数 μs • 3、无遮拦多排模板支撑架的体型系数：
• 式中：μst——单排架体型系数； • n——支撑架相连立杆排数； • η——按现行国家标准《建筑结构荷载规范》 GB50009有关规定修正计算，当φ0小于或等于0.1时，应 取η=0.97。
北京大学出版社 张厚先主编
北京大学出版社 张厚先主编
高层建筑施工
荷载分类
•作用于碗扣式钢管脚手架上的荷载，可分为永久荷 载（恒荷载）和可变荷载（活荷载）。永久荷载的 分项系数应取1.2，对结构有利时取1.0；可变荷载 的分项系数应取1.4。 • 注：此条和《建筑施工扣件式钢管脚手架安全技 术规》基本一致，仅多一条：对结构有利时取1.0。
北京大学出版社 张厚先主编
高层建筑施工
荷载标准值（双排架）
• 双排脚手架施工荷载标准值可按下列规定采用： • 作业层均布施工荷载标准值（Q）根据脚手架的用途，应 按表4.2.3采用。 • 双排脚手架作业层不宜超过2层。
表4.2.3作业层均布施工荷载标准值
脚手架用途 结构脚手架 装修脚手架 荷载标准值 3.0 2.0
高层建筑施工
材料要求
• 1、碗扣式钢管脚手架用钢管应符合现行国家标准 《直流电焊钢管》GB/T13793、《低压流体输送用 焊接钢管》GB/T3091中的Q235A级普通钢管的要求 ，其材质性能应符合国家现行标准《碳素结构钢 》GB/T700的规定。（和脚手架规范没有区别 ） • 2、碗扣式钢管脚手架钢管规格应为φ48×3.5mm ，钢管壁厚应为 mm。
北京大学出版社 张厚先主编
高层建筑施工
荷载标准值（双排架）
• 1、双排脚手架结构杆系自重标准值，可按本规范表 3.2.5采用。 • 2、双排脚手架其它构件自重标准值，可按下列规定 采用： • 双排脚手板（此表达方式有点难理解）自重标准值 可按0.35KN/m2取值； • 作业层的栏杆与挡脚板自重标准值可按0.14 KN/m2 取值； • 双排脚手架外侧满挂密目式安全立网自重标准值可 按0.01 KN/m2取值。
风荷载+3KN
风荷载
• 2、计算变形时的荷载设计值，各类荷载分项系数应取1.0。
北京大学出版社 张厚先主编
高层建筑施工
荷载效应组合解读
• 1、在《建筑施工扣件式钢管脚手架安全技术规》 中，组合风荷载计算立杆稳定性时，可变荷载的 组合系数为0.85。在本规范中取0.9。 • 2、在本规范中计算变形时只说明了各类荷载分项 系数均取1.0，具体到哪类荷载参与计算却未加说 明，那我们在实际计算时只能取所以荷载均参与 变形计算。
高层建筑施工 荷载效应组合 • 1、设计双排脚手架及模板支架时，其杆件和连墙件的承 载力等，应按表4.4.1的荷载效应组合要求进行计算。
表4.4.1荷载效应组合
计算项目 立杆承载力计算 荷载组合 1永久荷载+可变荷载（不包括风荷载） 2永久荷载+0.9（可变荷载+风荷载）
连墙件承载力计算
斜杆承载力和连接扣件（抗滑）承载力计算
北京大学出版社
张厚先主编
高层建筑施工 《建筑施工扣件式 钢管脚手架安全技 术规范》
壁厚要求的现实意义 钢管的壁厚是保证架体结构承载力的重要条件，对钢管的 壁厚负差提出了限定要求，主要是控制近年来市场经营中擅 自减小钢管壁厚造成的安全隐患。 两本规范的壁厚负差对比真实的反映现阶段我国钢材生产 制作的现状，同时也昭示着材料的制作规范向0负差方向发 展的趋势。
北京大学出版社 张厚先主编
高层建筑施工 体型系数 μs • 1、悬挂密目式安全网的双排脚手架和支撑架 ： μs=1.3φ0，φ0为密目式安全网挡风系数，可取0.8。 • 2、单排架无遮拦体型系数：μst=1.2φ0，挡风系数： • φ0=A1/A0 • 式中：A1——杆件挡风面积（m2）； • A0——迎风全面积（m2）。
北京大学出版社
张厚先主编
高层建筑施工
荷载分类（双排架）
• 1、双排脚手架的永久荷载应根据脚手架实际情况进行计 算，并应包括下列内容： • 组成双排脚手架结构的杆系自重，包括：立杆、横杆、斜 杆、水平斜撑等； • 脚手板、挡脚板、栏杆、安全网等附加构件的自重。 • 2、双排脚手架的可变荷载计算应包括下列内容： • 作业层上的操作人员、器具及材料等施工荷载； • 风荷载； • 其它荷载。
北京大学出版社
张厚先主编
高层建筑施工
风荷载
• 作用于双排脚手架及模板支撑架上的水平风荷载标准值 ，应按下式计算：
• 式中：wk——风荷载标准值（KN/m2）； • μ z——风压高度变化系数，应按本规范附录D确定； • μ s——风荷载体型系数，按本规范4.3.2条采用； • w0——基本风压（KN/m2），按现行国家标准《建筑结 构荷载规范》GB50009规定采用。 • 注：规范中没有明确给出基本风压的取值，由于架体为临时 结构，实际操作时可取当地10年一遇的基本风压。
北京大学出版社
张厚先主编
高层建筑施工
模板支撑架的可变荷载
• • • • 1、施工人员、材料及施工设备荷载； 2、浇筑和振捣混凝土产生的荷载； 3、风荷载； 4、其它荷载
北京大学出版社
张厚先主编
高层建筑施工
模板支撑架永久荷载标准值
• 模板及支撑架自重标准值（Q1）应根据模板及支撑架施工设 计方案确定。10m以下的支撑架可不计算架体自重；对一般 肋形楼板及无梁楼板的自重标准值，可按表4.2.4采用。 • 新浇混凝土自重（包括钢筋）标准值（Q2）对普通钢筋混凝 土可采用25KN/m3，对特殊混凝土应根据实际情况确定。
