半导体物理学期末复习精彩试题及问题详解
半导体物理期末试卷（含部分答案
半导体物理期末试卷（含部分答案⼀、填空题1．纯净半导体Si 中掺错误！未找到引⽤源。
族元素的杂质，当杂质电离时释放电⼦。
这种杂质称施主杂质；相应的半导体称N 型半导体。
2．当半导体中载流⼦浓度的分布不均匀时，载流⼦将做扩散运动；在半导体存在外加电压情况下，载流⼦将做漂移运动。
3．n o p o =n i 2标志着半导体处于平衡状态，当半导体掺⼊的杂质含量改变时，乘积n o p o 改变否？不变；当温度变化时，n o p o 改变否？改变。
4．⾮平衡载流⼦通过复合作⽤⽽消失，⾮平衡载流⼦的平均⽣存时间叫做寿命τ，寿命τ与复合中⼼在禁带中的位置密切相关，对于强p 型和强n 型材料，⼩注⼊时寿命τn 为，寿命τp 为 .5．迁移率是反映载流⼦在电场作⽤下运动难易程度的物理量，扩散系数是反映有浓度梯度时载 qn n 0=µ ，称为爱因斯坦关系式。
6．半导体中的载流⼦主要受到两种散射，它们分别是电离杂质散射和晶格振动散射。
前者在电离施主或电离受主形成的库伦势场下起主要作⽤，后者在温度⾼下起主要作⽤。
7．半导体中浅能级杂质的主要作⽤是影响半导体中载流⼦浓度和导电类型；深能级杂质所起的主要作⽤对载流⼦进⾏复合作⽤。
8、有3个硅样品，其掺杂情况分别是：甲含铝1015cm -3 ⼄. 含硼和磷各1017 cm -3 丙含镓1017 cm -3 室温下，这些样品的电阻率由⾼到低的顺序是⼄甲丙。
样品的电⼦迁移率由⾼到低的顺序是甲丙⼄。
费⽶能级由⾼到低的顺序是⼄> 甲> 丙。
9．对n 型半导体，如果以E F 和E C 的相对位置作为衡量简并化与⾮简并化的标准，那么 T k E E F C 02>- 为⾮简并条件； T k E E F C 020≤-< 为弱简并条件； 0≤-F C E E 为简并条件。
10．当P-N 结施加反向偏压增⼤到某⼀数值时，反向电流密度突然开始迅速增⼤的现象称为 PN 结击穿，其种类为：雪崩击穿、和齐纳击穿（或隧道击穿）。
半导体物理复习试题及答案(复习资料)
半导体物理复习试题及复习资料一、选择题1.与绝缘体相比，半导体的价带电子激发到导带所需要的能量（ B ）。
A. 比绝缘体的大B.比绝缘体的小C. 和绝缘体的相同2.受主杂质电离后向半导体提供（ B ），施主杂质电离后向半导体提供（ C ），本征激发向半导体提供（ A ）。
A. 电子和空穴B.空穴C. 电子3.对于一定的N型半导体材料，在温度一定时，减小掺杂浓度，费米能级会（ B ）。
A.上移B.下移C.不变4.在热平衡状态时，P型半导体中的电子浓度和空穴浓度的乘积为常数，它和（ B ）有关A.杂质浓度和温度B.温度和禁带宽度C.杂质浓度和禁带宽度D.杂质类型和温度5.MIS结构发生多子积累时，表面的导电类型与体材料的类型（ B ）。
A.相同B.不同C.无关6.空穴是( B )。
A.带正电的质量为正的粒子B.带正电的质量为正的准粒子C.带正电的质量为负的准粒子D.带负电的质量为负的准粒子7.砷化稼的能带结构是（ A ）能隙结构。
A. 直接B. 间接8. 将Si 掺杂入GaAs 中，若Si 取代Ga 则起（ A ）杂质作用，若Si 取代As 则起（ B ）杂质作用。
A. 施主B. 受主C. 陷阱D. 复合中心9. 在热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ D ），当温度大于热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ A ）。
A. 大于1/2B. 小于1/2C. 等于1/2D. 等于1E. 等于010. 如图所示的P 型半导体MIS 结构的C -V 特性图中，AB 段代表（ A ），CD 段代表（B ）。
A. 多子积累B. 多子耗尽C. 少子反型D. 平带状态11. P 型半导体发生强反型的条件（ B ）。
A. ⎪⎪⎭⎫ ⎝⎛=i A S n N q T k V ln 0B. ⎪⎪⎭⎫ ⎝⎛≥i A S n N q T k V ln 20 C. ⎪⎪⎭⎫ ⎝⎛=i D S n N q T k V ln 0 D. ⎪⎪⎭⎫ ⎝⎛≥i D S n N q T k V ln 20 12. 金属和半导体接触分为：（ B ）。
《半导体物理学》试题与及答案
练习1-课后习题7
第二章 半导体中杂质和缺陷能级
锑化铟的禁带宽度E g = 0.18 e V ，相对介电常数 εr = 17 ，电子的 有效质量mn∗ = 0.015 m0， m 0为电子的惯性质量，求 ⅰ）施主杂质的电离能， ⅱ）施主的弱束缚电子基态轨道半径。
解：
练习2
第二章 半导体中杂质和缺陷能级
所以样品的电导率为： q(n0 n p0 p )
代入数据得，电导率为2.62 ×1013S/cm 所以，电场强度 E J 1.996103 mA / cm
作业-课后习题2
第四章 半导体的导电性
试计算本征Si 在室温时的电导率，设电子和空穴迁移率分别为1450cm2/V·S 和500cm2/V·S。当掺入百万分之一的As 后，设杂质全部电离，试计算其电 导率。比本征Si 的电导率增大了多少倍？（ni=1.5×1010cm-3; Si原子浓度为 =5.0×1022cm-3,假定掺杂后电子迁移率为900cm2/V·S)
m0为电子惯性质量，k1=1/2a; a=0.314nm。试求： （1）禁带宽度； （2）导带底电子有效质量； （3）价带顶电子有效质量； （4）价带顶电子跃迁到导带底时准动量的变化。
练习2-课后习题2
第一章 半导体中的电子状态
2.晶格常数为0.25nm的一维晶格，当外加102V/m和107V/m 的电 场时，试分别计算电子自能带底运动到能带顶所需的时间。
所以，300k时，
nT 300
(1.05 1019
5.7
1018 )
exp(
0.67 1.61019 21.381023 300)
1.961013cm3
77k时，

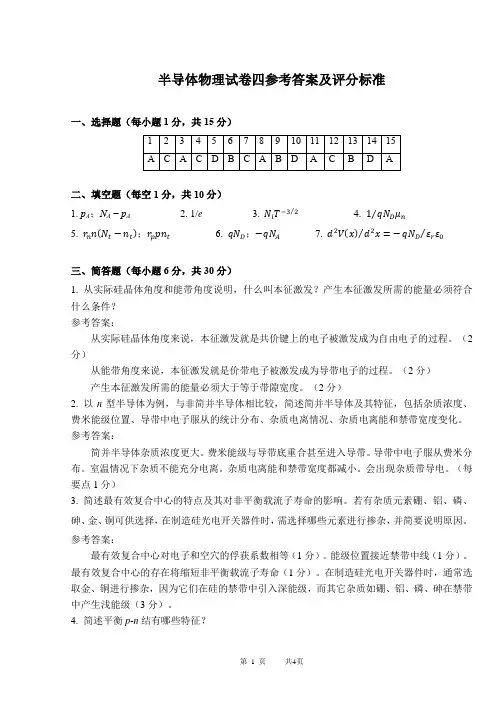

半导体物理期末试卷四参考答案
半导体物理试卷四参考答案及评分标准一、选择题（每小题1分，共15分）二、填空题（每空1分，共10分）1. p A ；N A − p A2. 1/e3. N i T −32⁄4. 1qN D μn ⁄5. r n n (N t −n t )；r p pn t6. qN D ；−qN A7. d 2V (x )d 2x =−qN D εr ε0⁄⁄三、简答题（每小题6分，共30分）1. 从实际硅晶体角度和能带角度说明，什么叫本征激发？产生本征激发所需的能量必须符合什么条件？ 参考答案：从实际硅晶体角度来说，本征激发就是共价键上的电子被激发成为自由电子的过程。
（2分）从能带角度来说，本征激发就是价带电子被激发成为导带电子的过程。
（2分） 产生本征激发所需的能量必须大于等于带隙宽度。
（2分）2. 以n 型半导体为例，与非简并半导体相比较，简述简并半导体及其特征，包括杂质浓度、费米能级位置、导带中电子服从的统计分布、杂质电离情况、杂质电离能和禁带宽度变化。
参考答案：简并半导体杂质浓度更大。
费米能级与导带底重合甚至进入导带。
导带中电子服从费米分布。
室温情况下杂质不能充分电离。
杂质电离能和禁带宽度都减小。
会出现杂质带导电。
（每要点1分）3. 简述最有效复合中心的特点及其对非平衡载流子寿命的影响。
若有杂质元素硼、铝、磷、砷、金、铜可供选择，在制造硅光电开关器件时，需选择哪些元素进行掺杂，并简要说明原因。
参考答案：最有效复合中心对电子和空穴的俘获系数相等（1分）。
能级位置接近禁带中线（1分）。
最有效复合中心的存在将缩短非平衡载流子寿命（1分）。
在制造硅光电开关器件时，通常选取金、铜进行掺杂，因为它们在硅的禁带中引入深能级，而其它杂质如硼、铝、磷、砷在禁带中产生浅能级（3分）。
4. 简述平衡p -n 结有哪些特征？参考答案：平衡p-n 结特征：流过p-n 结的净电流为零(1分)；这时空间电荷的数量一定(1分)；空间电荷区的厚度一定(1分)；内建电场大小一定(1分)；势垒高度一定(1分)；有统一的费米能级(1分)。
最新半导体物理期末试卷(含部分答案
一、填空题1．纯净半导体Si 中掺V 族元素的杂质，当杂质电离时释放 电子 。
这种杂质称 施主 杂质；相应的半导体称 N 型半导体。
2．当半导体中载流子浓度的分布不均匀时，载流子将做 扩散 运动；在半导体存在外加电压情况下，载流子将做 漂移 运动。
3．n o p o =n i 2标志着半导体处于 平衡 状态，当半导体掺入的杂质含量改变时，乘积n o p o 改变否？ 不变 ；当温度变化时，n o p o 改变否？ 改变 。
4．非平衡载流子通过 复合作用 而消失， 非平衡载流子的平均生存时间 叫做寿命τ，寿命τ与 复合中心 在 禁带 中的位置密切相关，对于强p 型和 强n 型材料，小注入时寿命τn 为 ，寿命τp 为 .5． 迁移率 是反映载流子在电场作用下运动难易程度的物理量， 扩散系数 是反映有浓度梯度时载 qnn 0=μ ，称为 爱因斯坦 关系式。
6．半导体中的载流子主要受到两种散射，它们分别是电离杂质散射 和 晶格振动散射 。
前者在 电离施主或电离受主形成的库伦势场 下起主要作用，后者在 温度高 下起主要作用。
7．半导体中浅能级杂质的主要作用是 影响半导体中载流子浓度和导电类型 ；深能级杂质所起的主要作用 对载流子进行复合作用 。
8、有3个硅样品，其掺杂情况分别是：甲 含铝1015cm -3 乙. 含硼和磷各1017 cm -3 丙 含镓1017 cm -3 室温下，这些样品的电阻率由高到低的顺序是 乙 甲 丙 。
样品的电子迁移率由高到低的顺序是甲丙乙 。
费米能级由高到低的顺序是 乙> 甲> 丙 。
9．对n 型半导体，如果以E F 和E C 的相对位置作为衡量简并化与非简并化的标准，那么T k E E F C 02>- 为非简并条件； T k E E F C 020≤-< 为弱简并条件； 0≤-F C E E 为简并条件。
10．当P-N 结施加反向偏压增大到某一数值时，反向电流密度突然开始迅速增大的现象称为 PN 结击穿 ，其种类为： 雪崩击穿 、和 齐纳击穿（或隧道击穿） 。
复习题半导体物理学
复习题：半导体物理学引言：半导体物理学是研究半导体材料的电学和光学性质的科学学科。
半导体材料由于其特殊的能带结构，介于导体和绝缘体之间。
在半导体物理学中，我们研究电子行为、能带理论、掺杂效应和半导体器件等方面的内容。
本文将通过一系列复习题来回顾半导体物理学的相关知识。
一、电子行为：1. 什么是载流子？在半导体中有哪两种类型的载流子？在半导体中，带有电荷的粒子称为载流子。
一种是带负电荷的电子，另一种是带正电荷的空穴。
2. 什么是能带？能带理论是用来描述什么的？能带是指具有一定能量范围的电子能级分布。
能带理论用于描述电子在半导体中的分布和运动行为。
3. 什么是禁带宽度？它对半导体的导电性质有什么影响？禁带宽度是指能带中能量差最小的范围，该范围内的能级没有允许态。
禁带宽度决定了半导体的导电性能。
能带中存在禁带宽度时，半导体表现出绝缘体的性质；当禁带宽度足够小的时候，允许电子状态穿越禁带，半导体表现出导体的性质。
二、掺杂效应：1. 什么是掺杂？常见的掺杂元素有哪些？掺杂是指向纯净的半导体中引入少量杂质元素，以改变半导体的导电性质。
常见的掺杂元素有磷、锑、硼等。
2. 控制掺杂浓度的方法有哪些？掺杂浓度可以通过掺杂杂质元素的量来控制。
掺杂浓度越高，半导体的导电性越强。
3. P型和N型半导体有什么区别？P型半导体是指通过掺杂三价元素使半导体中存在过剩的空穴，空穴是主要的载流子。
N型半导体是指通过掺杂五价元素使半导体中存在过剩的电子，电子是主要的载流子。
三、半导体器件：1. 什么是PN结？它的主要作用是什么？PN结是由P型半导体和N型半导体组成的结构。
PN结的主要作用是将半导体材料的导电性质从P型区域传导到N型区域，形成电子流和空穴流。
2. 什么是二极管？它的特点是什么？二极管是PN结的一种常见应用。
它具有单向导电性，允许电流从P区域流向N区域，而阻止电流从N区域流向P区域。
3. 什么是晶体管？它的工作原理是怎样的？晶体管是由三个掺杂不同类型的半导体构成的器件。
半导体物理习题问题详解
第一章半导体中的电子状态例1.证明:对于能带中的电子，K状态和-K状态的电子速度大小相等,方向相反。
即：v(k)= －v(－k)，并解释为什么无外场时，晶体总电流等于零。
解：K状态电子的速度为：（1）同理，－K状态电子的速度则为：（2）从一维情况容易看出：（3）同理有：（4）（5）将式（3）（4）（5）代入式（2）后得：（6）利用（1）式即得：v(－k)= －v(k)因为电子占据某个状态的几率只同该状态的能量有关，即：E(k)=E(－k)故电子占有k状态和-k状态的几率相同，且v(k)=－v(－k)故这两个状态上的电子电流相互抵消，晶体中总电流为零。
例2.已知一维晶体的电子能带可写成：式中，a为晶格常数。
试求：（1）能带的宽度；（2）能带底部和顶部电子的有效质量。
解：（1）由E(k)关系（1）（2）令得：当时，代入（2）得：对应E(k)的极小值。
当时，代入（2）得：对应E(k)的极大值。
根据上述结果，求得和即可求得能带宽度。
故：能带宽度（3）能带底部和顶部电子的有效质量：习题与思考题：1 什么叫本征激发？温度越高，本征激发的载流子越多，为什么？试定性说明之。
2 试定性说明Ge、Si的禁带宽度具有负温度系数的原因。
3 试指出空穴的主要特征。
4 简述Ge、Si和GaAs的能带结构的主要特征。
5 某一维晶体的电子能带为其中E0=3eV，晶格常数a=5×10-11m。
求：（1）能带宽度；（2）能带底和能带顶的有效质量。
6原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同？原子中内层电子和外层电子参与共有化运动有何不同？7晶体体积的大小对能级和能带有什么影响？8描述半导体中电子运动为什么要引入“有效质量”的概念？用电子的惯性质量描述能带中电子运动有何局限性？9 一般来说，对应于高能级的能带较宽，而禁带较窄，是否如此？为什么？10有效质量对能带的宽度有什么影响？有人说：“有效质量愈大，能量密度也愈大，因而能带愈窄。
(完整word版)半导体物理学简答题及答案
复习思虑题与自测题第一章1. 原子中的电子和晶体中电子受势场作用状况以及运动状况有何不同,原子中内层电子和外层电子参加共有化运动有何不同。
答：原子中的电子是在原子核与电子库伦相互作用势的约束作用下以电子云的形式存在，没有一个固定的轨道；而晶体中的电子是在整个晶体内运动的共有化电子，在晶体周期性势场中运动。
当原子相互凑近结成固体时，各个原子的内层电子仍旧构成环绕各原子核的关闭壳层, 和孤立原子同样 ; 但是，外层价电子则参加原子间的相互作用，应当把它们当作是属于整个固体的一种新的运动状态。
构成晶体原子的外层电子共有化运动较强，其行为与自由电子相像，称为准自由电子，而内层电子共有化运动较弱，其行为与孤立原子的电子相像。
2.描绘半导体中电子运动为何要引入 " 有效质量 " 的观点 , 用电子的惯性质量描绘能带中电子运动有何限制性。
答：引进有效质量的意义在于它归纳了半导体内部势场的作用，使得在解决半导体中电子在外力作用下的运动规律时，能够不波及半导体内部势场的作用。
惯性质量描绘的是真空中的自由电子质量，而不可以描绘能带中不自由电子的运动，往常在晶体周期性势场作用下的电子惯性运动，成为有效质量3.一般来说 , 对应于高能级的能带较宽 , 而禁带较窄 , 能否这样，为何？答：不是，能级的宽窄取决于能带的疏密程度，能级越高能带越密，也就是越窄；而禁带的宽窄取决于混杂的浓度，混杂浓度高，禁带就会变窄，混杂浓度低，禁带就比较宽。
4.有效质量对能带的宽度有什么影响，有人说:" 有效质量愈大 , 能量密度也愈大 , 因此能带愈窄 .能否这样，为何？答：有效质量与能量函数关于K的二次微商成反比，对宽窄不同的各个能带，1（ k）随 k的变化情况不同，能带越窄，二次微商越小，有效质量越大，内层电子的能带窄，有效质量大；外层电子的能带宽，有效质量小。
5.简述有效质量与能带构造的关系；答：能带越窄，有效质量越大，能带越宽，有效质量越小。
半导体物理复习试题及答案复习资料
半导体物理复习试题及答案复习资料一、选择题1、下面关于晶体结构的描述，错误的是（）A 晶体具有周期性的原子排列B 晶体中原子的排列具有长程有序性C 非晶体的原子排列没有周期性D 所有晶体都是各向同性的答案：D解释：晶体具有各向异性，而非各向同性。
2、半导体中的施主杂质能级（）A 位于导带底附近B 位于价带顶附近C 位于禁带中央D 靠近价带顶答案：A解释：施主杂质能级靠近导带底，容易向导带提供电子。
3、本征半导体的载流子浓度随温度升高而（）A 不变B 减小C 增大D 先增大后减小答案：C解释：温度升高，本征激发增强，载流子浓度增大。
4、下面关于 PN 结的描述，正确的是（）A PN 结空间电荷区中的内建电场方向由 N 区指向 P 区B 正向偏置时，PN 结电流很大C 反向偏置时，PN 结电流很小且趋于饱和D 以上都对答案：D解释：PN 结空间电荷区中的内建电场方向由 N 区指向 P 区，正向偏置时多数载流子扩散电流大，反向偏置时少数载流子漂移电流小且趋于饱和。
5、金属和半导体接触时，如果形成阻挡层，那么半导体表面是（）A 积累层C 反型层D 以上都可能答案：B解释：形成阻挡层时，半导体表面通常是耗尽层。
二、填空题1、常见的半导体材料有_____、＿____和_____等。
答案：硅、锗、砷化镓2、半导体中的载流子包括_____和_____。
答案：电子、空穴3、施主杂质的电离能_____受主杂质的电离能。
（填“大于”或“小于”）答案：小于4、当半导体处于热平衡状态时，其费米能级_____。
（填“恒定不变”或“随温度变化”）答案：恒定不变5、异质结分为_____异质结和_____异质结。
答案：突变异质结、缓变异质结1、简述半导体中施主杂质和受主杂质的作用。
答：施主杂质在半导体中能够提供电子，使其成为主要的导电载流子，增加半导体的电导率。
受主杂质能够接受电子，产生空穴，使空穴成为主要的导电载流子，同样能提高半导体的电导率。
半导体物理学试题及答案
半导体物理学试题及答案半导体物理学试题及答案(一) 一、选择题1、如果半导体中电子浓度等于空穴浓度，则该半导体以( A )导电为主;如果半导体中电子浓度大于空穴浓度，则该半导体以( E )导电为主;如果半导体中电子浓度小于空穴浓度，则该半导体以( C )导电为主。
A、本征B、受主C、空穴D、施主E、电子2、受主杂质电离后向半导体提供( B )，施主杂质电离后向半导体提供( C )，本征激发向半导体提供( A )。
A、电子和空穴B、空穴C、电子3、电子是带( B )电的( E );空穴是带( A )电的( D )粒子。
A、正B、负C、零D、准粒子E、粒子4、当Au掺入Si中时，它是( B )能级，在半导体中起的是( D )的作用;当B掺入Si中时，它是( C )能级，在半导体中起的是( A )的作用。
A、受主B、深C、浅D、复合中心E、陷阱5、 MIS结构发生多子积累时，表面的导电类型与体材料的类型( A )。
A、相同B、不同C、无关6、杂质半导体中的载流子输运过程的散射机构中，当温度升高时，电离杂质散射的概率和晶格振动声子的散射概率的变化分别是( B )。
A、变大，变小 ;B、变小，变大;C、变小，变小;D、变大，变大。
7、砷有效的陷阱中心位置(B )A、靠近禁带中央B、靠近费米能级8、在热力学温度零度时，能量比EF小的量子态被电子占据的概率为( D )，当温度大于热力学温度零度时，能量比EF小的量子态被电子占据的概率为( A )。
A、大于1/2B、小于1/2C、等于1/2D、等于1E、等于09、如图所示的P型半导体MIS结构的C-V特性图中，AB段代表( A)，CD段代表( B )。
A、多子积累B、多子耗尽C、少子反型D、平带状态10、金属和半导体接触分为：( B )。
A、整流的肖特基接触和整流的欧姆接触B、整流的肖特基接触和非整流的欧姆接触C、非整流的肖特基接触和整流的欧姆接触D、非整流的肖特基接触和非整流的欧姆接触11、一块半导体材料，光照在材料中会产生非平衡载流子，若光照忽然停止t??后，其中非平衡载流子将衰减为原来的( A )。
半导体物理学期末复习试题及答案三(四川农业大学)
（1） 试计算本征硅的电阻率。
（2） 当在本征硅中掺入百万分之一的砷（ As）后，设杂质全部
电离，试计算电子浓度和空穴浓度。
（3） 画出问题（ 2）中杂质半导体的能带图，并确定费米能级相
4
第 4 页 共 8页
系别
班次
学号
姓名
.
………密………封………线………以………内………答………题………无………效……
系别
班次
学号
姓名
.
………密………封………线………以………内………答………题………无………效……
一、选择题。
1. 电离后向半导体提供空穴的杂质是（
A ），电离后向半导体
提供电子的杂质是（ B ）。
A. 受主杂质 B. 施主杂质 C. 中性杂质
2.
在室温下， 半导体
Si 中掺入浓度为
14
10 cm
3 的磷杂质后， 半导体中
1
cm
……… .（3 分）
有光照：
pg
1.25 1020 cm 3 s 1 8 10 6 s 1 1015 cm 3
……… .（2 分）
0
pq n
p
2.16
1
cm
1 1015 cm
1.6 10 19 C
1
1
2.16 cm 0.296 cm
1
2.456 cm
1350 500 cm2 / V s
……… .（3 分）
对于 EC 的位置。 （4） 试计算问题（ 2）中杂质半导体的电阻率与本征硅的电阻率
的比值。（12 分）
解：
（1） i 1
1
3.38 105 cm
i ni q n
半导体物理学试题及答案
半导体物理学试题及答案半导体物理学试题及答案(一) 一、选择题1、如果半导体中电子浓度等于空穴浓度，则该半导体以( A )导电为主;如果半导体中电子浓度大于空穴浓度，则该半导体以( E )导电为主;如果半导体中电子浓度小于空穴浓度，则该半导体以( C )导电为主。
A、本征B、受主C、空穴D、施主E、电子2、受主杂质电离后向半导体提供( B )，施主杂质电离后向半导体提供( C )，本征激发向半导体提供( A )。
A、电子和空穴B、空穴C、电子3、电子是带( B )电的( E );空穴是带( A )电的( D )粒子。
A、正B、负C、零D、准粒子E、粒子4、当Au掺入Si中时，它是( B )能级，在半导体中起的是( D )的作用;当B掺入Si中时，它是( C )能级，在半导体中起的是( A )的作用。
A、受主B、深C、浅D、复合中心E、陷阱5、 MIS结构发生多子积累时，表面的导电类型与体材料的类型( A )。
A、相同B、不同C、无关6、杂质半导体中的载流子输运过程的散射机构中，当温度升高时，电离杂质散射的概率和晶格振动声子的散射概率的变化分别是( B )。
A、变大，变小 ;B、变小，变大;C、变小，变小;D、变大，变大。
7、砷有效的陷阱中心位置(B )A、靠近禁带中央B、靠近费米能级8、在热力学温度零度时，能量比EF小的量子态被电子占据的概率为( D )，当温度大于热力学温度零度时，能量比EF小的量子态被电子占据的概率为( A )。
A、大于1/2B、小于1/2C、等于1/2D、等于1E、等于09、如图所示的P型半导体MIS结构的C-V特性图中，AB段代表( A)，CD段代表( B )。
A、多子积累B、多子耗尽C、少子反型D、平带状态10、金属和半导体接触分为：( B )。
A、整流的肖特基接触和整流的欧姆接触B、整流的肖特基接触和非整流的欧姆接触C、非整流的肖特基接触和整流的欧姆接触D、非整流的肖特基接触和非整流的欧姆接触11、一块半导体材料，光照在材料中会产生非平衡载流子，若光照忽然停止t??后，其中非平衡载流子将衰减为原来的( A )。
半导体物理学试题及答案
半导体物理学试题及答案(总6页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--半导体物理学试题及答案半导体物理学试题及答案(一) 一、选择题1、如果半导体中电子浓度等于空穴浓度，则该半导体以( A )导电为主;如果半导体中电子浓度大于空穴浓度，则该半导体以( E )导电为主;如果半导体中电子浓度小于空穴浓度，则该半导体以( C )导电为主。
A、本征B、受主C、空穴D、施主E、电子2、受主杂质电离后向半导体提供( B )，施主杂质电离后向半导体提供( C )，本征激发向半导体提供( A )。
A、电子和空穴B、空穴C、电子3、电子是带( B )电的( E );空穴是带( A )电的( D )粒子。
A、正B、负C、零D、准粒子E、粒子4、当Au掺入Si中时，它是( B )能级，在半导体中起的是( D )的作用;当B掺入Si中时，它是( C )能级，在半导体中起的是( A )的作用。
A、受主B、深C、浅D、复合中心E、陷阱5、 MIS结构发生多子积累时，表面的导电类型与体材料的类型( A )。
A、相同B、不同C、无关6、杂质半导体中的载流子输运过程的散射机构中，当温度升高时，电离杂质散射的概率和晶格振动声子的散射概率的变化分别是( B )。
A、变大，变小 ;B、变小，变大;C、变小，变小;D、变大，变大。
7、砷有效的陷阱中心位置(B )A、靠近禁带中央B、靠近费米能级8、在热力学温度零度时，能量比EF小的量子态被电子占据的概率为( D )，当温度大于热力学温度零度时，能量比EF小的量子态被电子占据的概率为( A )。
A、大于1/2B、小于1/2C、等于1/2D、等于1E、等于09、如图所示的P型半导体MIS结构的C-V特性图中，AB段代表( A)，CD段代表( B )。
A、多子积累B、多子耗尽C、少子反型D、平带状态10、金属和半导体接触分为：( B )。
A、整流的肖特基接触和整流的欧姆接触B、整流的肖特基接触和非整流的欧姆接触C、非整流的肖特基接触和整流的欧姆接触D、非整流的肖特基接触和非整流的欧姆接触11、一块半导体材料，光照在材料中会产生非平衡载流子，若光照忽然停止t?后，其中非平衡载流子将衰减为原来的( A )。
半导体物理学简答题及答案
复习思考题与自测题第一章1.原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同, 原子中内层电子和外层电子参与共有化运动有何不同。
答：原子中的电子是在原子核与电子库伦相互作用势的束缚作用下以电子云的形式存在，没有一个固定的轨道；而晶体中的电子是在整个晶体内运动的共有化电子，在晶体周期性势场中运动。
当原子互相靠近结成固体时，各个原子的内层电子仍然组成围绕各原子核的封闭壳层,和孤立原子一样;然而，外层价电子则参与原子间的相互作用，应该把它们看成是属于整个固体的一种新的运动状态。
组成晶体原子的外层电子共有化运动较强，其行为与自由电子相似，称为准自由电子，而内层电子共有化运动较弱，其行为与孤立原子的电子相似。
2.描述半导体中电子运动为什么要引入"有效质量"的概念, 用电子的惯性质量描述能带中电子运动有何局限性。
答：引进有效质量的意义在于它概括了半导体内部势场的作用，使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及半导体内部势场的作用。
惯性质量描述的是真空中的自由电子质量，而不能描述能带中不自由电子的运动，通常在晶体周期性势场作用下的电子惯性运动，成为有效质量3.一般来说, 对应于高能级的能带较宽,而禁带较窄,是否如此，为什么？答：不是，能级的宽窄取决于能带的疏密程度，能级越高能带越密，也就是越窄；而禁带的宽窄取决于掺杂的浓度，掺杂浓度高，禁带就会变窄，掺杂浓度低，禁带就比较宽。
4.有效质量对能带的宽度有什么影响，有人说:"有效质量愈大,能量密度也愈大,因而能带愈窄.是否如此，为什么？答：有效质量与能量函数对于K的二次微商成反比，对宽窄不同的各个能带，1（k）随k的变化情况不同，能带越窄，二次微商越小，有效质量越大，内层电子的能带窄，有效质量大；外层电子的能带宽，有效质量小。
5.简述有效质量与能带结构的关系；答：能带越窄，有效质量越大，能带越宽，有效质量越小。
半导体物理期末考试试卷及答案解析
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 半导体物理期末考试试卷及答案解析------------------------------装---------------------------------------------订----------------------------------------线----------------------------------------安徽大学 20 09—20 10 学年第一学期《半导体物理学》考试试卷（B 卷）（闭卷时间 120 分钟）题号一二三四五六七总分得分阅卷人学号答题勿超装订线姓名专业年级一、选择题（每小题 2 分，共 20 分）得分1. 本征半导体是指( )的半导体。
A. 不含杂质和缺陷B. 电子浓度和空穴浓度相等C. 电阻率高D. 电子浓度与本征载流子浓度相等2. 关于 Si 的能带特征，以下描述错误的是( )。
A. 导带底位于六个等效的<100>方向B. 价带顶位于布里渊区中心C. Si 是直接带隙半导体D. 导带底附件的等能面是旋转椭球面3. 导带底附件的状态密度为 gc (E) ，电子占据能级 E 的几率为 fB (E) ，则导带电子浓度为( )。
A. gc (E) fB ( E )B. gc (E) fB ( E ) dE4. 简并半导体是指( )的半导体。
Ec′∫ C. Ec gc (E)dE∫ ( ) Ec′D. Ec gc (E) fB E dEA. (Ec －EF)或(EF-Ev)≤0 B. (Ec－EF)或(EF-Ev)≥0C. 能使用玻尔兹曼近似计算载流子浓度D. 导带底和价带顶能容纳多个状态相同的电子5.1/ 14对于 n 型非简并半导体，在饱和区，电阻率随温度上升而增加，可能的原因是( )。
