7805稳压电源电路图
7815系列稳压三极管应用
稳压管介绍三端稳压器分类：三端稳压器，主要有两种，一种输出电压是固定的，称为固定输出三端稳压器，另一种输出电压是可调的，称为可调输出三端稳压器，其基本原理相同，均采用串联型稳压电路。
在线性集成稳压器中，由于三端稳压器只有三个引出端子，具有外接元件少，使用方便，性能稳定，价格低廉等优点，因而得到广泛应用。
常见的产品：三端稳压器的通用产品有78系列（下电源）和79系列（负电源），输出电压由具体型号中的后面两个数字代表，有5V，6V，8V，9V，12V，15V，18V，24V等档次。
输出电流以78（或79）后面加字母来区分L表示0.1；AM表示0.5A，无字母表示1.5A，如78L05表求5V 0.1A。
注意：在使用时必须注意：(VI)和(Vo)之间的关系，以7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于7V，这样输入/输出之间有2－3V 及以上的压差。
使调整管保证工作在放大区。
但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。
另外一般在三端稳压器的输入输出端接一个二极管，用来防止输入端短路时,输出端存储的电荷通过稳压器,而损坏器件。
用途：一般稳压管和稳压三级管的用途是一样的，都用于控制板电路的稳压．以便使电压过高烧毁电路．电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
7815系列稳压三极管应用
稳压管介绍三端稳压器分类：三端稳压器，主要有两种，一种输出电压是固定的，称为固定输出三端稳压器，另一种输出电压是可调的，称为可调输出三端稳压器，其基本原理相同，均采用串联型稳压电路。
在线性集成稳压器中，由于三端稳压器只有三个引出端子，具有外接元件少，使用方便，性能稳定，价格低廉等优点，因而得到广泛应用。
常见的产品：三端稳压器的通用产品有78系列（下电源）和79系列（负电源），输出电压由具体型号中的后面两个数字代表，有5V，6V，8V，9V，12V，15V，18V，24V等档次。
输出电流以78（或79）后面加字母来区分L表示0.1；AM表示0.5A，无字母表示1.5A，如78L05表求5V 0.1A。
注意：在使用时必须注意：(VI)和(Vo)之间的关系，以7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于7V，这样输入/输出之间有2－3V 及以上的压差。
使调整管保证工作在放大区。
但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。
另外一般在三端稳压器的输入输出端接一个二极管，用来防止输入端短路时,输出端存储的电荷通过稳压器,而损坏器件。
用途：一般稳压管和稳压三级管的用途是一样的，都用于控制板电路的稳压．以便使电压过高烧毁电路．电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
lm7805输入电压范围
lm7805 输入电压范围
三端稳压集成电路LM7805。
电子产品中，常见的三端稳压集成电路有正电压输出的lm78 &TImes;&TImes; 系列和负电压输出的lm79&TImes;&TImes;系列。
顾名思义，三端IC 是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有lm9013 样子的TO-92 封装。
应用电路
m7805 系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V 直流电压的稳压电源电路。
IC 采用集成稳压器7805，C1、C2 分别为输入端和输出端滤波电容，RL 为负载电阻。
当输出电流较大时，7805 应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1 串接在78XX 稳压器2 脚与地之间，可使输出电压Uo 得到一定的提高，输出电压Uo 为lm7805 稳压器输出电压与稳压二极管VC1 稳压值之和。
VD2 是输出保护二极管，一旦输出电压低于VD1 稳压值时，VD2 导通，将输出电流旁路，保护7800 稳压器输出级不被损坏。
下图为输出电压可在一定范围内调节的应用电路。
7805稳压芯片,7805芯片介绍
7805 稳压芯片，7805 芯片介绍
7805 是我们最常用到的稳压芯片了，他的使用方便，用很简单的电
路即可以输入一个直流稳压电源，他的输出电压恰好为5v，刚好是51 系列
单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805 等，
性能有微小的差别，用的最多的还是lm7805。
7805 结构组成是用78/79 系列三端稳压IC 来组成稳压电源所需的外
围元件极少，7805 三端稳压集成电路电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC 型号中的78 或79 后面的数字代表该三端集成稳压电路的输出电压，如7806 表示输出
电压为正6V，7909 表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A 以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N 个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
5v稳压电源电路图
5v稳压电源电路图首先推荐一下7805组成的5V输出的电源电路。
78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
下图为输出电压可在一定范围内调节的应用电路。
由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。
调节电位器RP，即可一定范围内调节输出电压。
当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。
采用A723构成的输出20A 5V稳压电源电路图所示是采用A723构成的输出20A/5V稳压电源电路，本电路外接晶体管使输出电流达到20A，若输出电压超过6V，晶闸管VS动作，防止输出端短路时产生的过电压，若输出电压低于5V时，输入电压约为13V，A723的工作电源由辅助电源提供，恒流保护回路的动作电流约为30A，输出电压可调范围为4.92-5.09V，电路中采用多个晶体管并联须注意均流问题。
MAX610不间断5V电源电路图中为不间断5V电源电路，市电供电时，V通过R2向7.2V电池缓慢充电市电停止供电时，电池通过二极管VD1提供电源，MAX610可连续提供5V电压输出直到V+近似为、5.8V，即使、电池电压降为6.5V。
(责任编辑：电路图)。

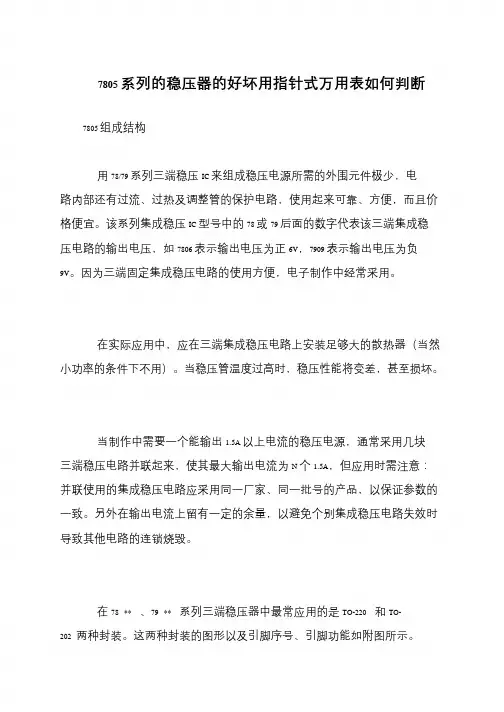

7805系列的稳压器的好坏用指针式万用表如何判断
7805 系列的稳压器的好坏用指针式万用表如何判断7805 组成结构
用78/79 系列三端稳压IC 来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC 型号中的78 或79 后面的数字代表该三端集成稳压电路的输出电压，如7806 表示输出电压为正6V，7909 表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A 以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N 个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO- 202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
稳压块L7805CV
L7805CV
编辑本段基本参数：
输出电压：4.75-5.25V；
静态电流：4.2-8mA；
输出噪音电压：40uV；
纹波抑制比：78dB；
输出电阻：17mΩ；
输出电压温度系数-1.1mV/°C；
编辑本段特征：
输出电流可达1.5A
不需外接补偿元件
内含限流保护电流，防止负载短路烧毁元件
内含结温过热保护电路，防止结温过热烧毁器件
内含功耗限制电路，防止烧毁输出驱动器晶体管
7805引脚图及稳压电路图资料
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。
<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。
输出电压公式
Uo≈Uxx(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。
此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。
此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。
L7805CV稳压电路图 L7805CV引脚图封装参数大全
L7805CV 稳压电路图L7805CV 引脚图封装参数大
全
L7805CV - 三端稳压集成电路
简介：
电子产品中，常见的三端稳压集成电路有正电压输出的
78&TImes;&TImes; 系列和负电压输出的79&TImes;&TImes; 系列。
顾名思
义，三端IC 是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013 样子的TO-92 封装。
用78/79 系列三端稳压IC 来组成稳压电源所需的外围元件极少，电
路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC 型号中的78 或79 后面的数字代表该三端集成稳压电路的输出电压，如7806 表示输出电压为正6V，7909 表示输出电压为负
9V。
7805引脚图管脚电路参数-三端稳压器7805资料
7805引脚图管脚电路参数——三端稳压器7805资料一、7805引脚图及功能说明1. 引脚1（Input）：输入端，接入未稳定的直流电压，电压范围通常为7.5V至20V。
3. 引脚3（Output）：输出端，输出稳定的5V直流电压。
二、7805管脚电路参数1. 输入电压（Vin）：7805的输入电压范围为7.5V至20V，建议输入电压不低于8V，以确保稳压器正常工作。
2. 输出电压（Vout）：7805的输出电压为5V，误差范围为±2%。
3. 最大输出电流（Iout）：7805的最大输出电流为1.5A，实际输出电流取决于输入电压、负载和散热条件。
4. 线性调整率：7805的线性调整率为0.02%，表示在负载电流不变的情况下，输出电压变化与输入电压变化的比值。
5. 负载调整率：7805的负载调整率为0.1%，表示在输入电压不变的情况下，输出电压变化与负载电流变化的比值。
6.dropout电压：7805的dropout电压为2V，即在输入电压与输出电压之差为2V时，稳压器仍能正常工作。
7. 静态电流（Iq）：7805的静态电流为5mA，表示在无负载条件下，稳压器自身消耗的电流。
8. 热关断保护：当7805内部温度超过150℃时，热关断电路将自动切断输出，保护稳压器不受损坏。
9. 短路保护：7805具有短路保护功能，当输出端短路时，稳压器会自动限制输出电流，防止损坏。
三、7805的应用注意事项2. 输入输出电容：为了减少输入输出电压的纹波，通常在7805的输入端和输出端分别接入一个电解电容（如10uF）和一个陶瓷电容（如0.1uF）。
3. 线路布局：在设计电路板时，应尽量缩短输入端和输出端的引线，以减少线路阻抗，提高稳压器的性能。
4. 防止噪声干扰：为了降低噪声对输出电压的影响，可以在7805的接地引脚和电路板的地之间添加一个0欧姆的跳线电阻，以提供一个低阻抗的接地路径。
四、7805的常见问题及解决方案1. 输出电压不稳定：可能是由于输入电压波动大或负载电流变化引起的。
7805稳压电源工作原理
7805 稳压电源工作原理
稳压器是使输出电压稳定的设备。
稳压器调压电路、控制电路、及伺服电机等组成。
当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。
7805 是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源，他的输出电压恰好为5v。
7805 稳压器电源工作原理
稳压二极管VD1 串接在78XX 稳压器2 脚与地之间，可使输出电压
Uo 得到一定的提高，输出电压Uo 为78XX 稳压器输出电压与稳压二极管
VC1 稳压值之和。
VD2 是输出保护二极管，一旦输出电压低于VD1 稳压值
时，VD2 导通，将输出电流旁路，保护7805 稳压器输出级不被损坏。
7805稳压电源原理图
7805 稳压电源电路图（四）
7805 典型应用电路图 78XX 系列集成稳压器的典型应用电路如下图所 示，这是一个输出正 5V 直流电压的稳压电源电路。IC 采用集成稳压器 7805，C1、C2 分别为输入端和输出端滤波电容，RL 为负载电阻。当输出 电流较大时，7805 应配上散热板。
7805 稳压电源原理图
7805 稳压电源电路图（一） 这是用 LM7805 制做的两个稳压电源电路图，图 1 是可调输出型，通
过改变 R1R2 分压电阻实现变压，图 2 是常用的固定 5V 输出型。变压器输 出交流电压输出建议 7.5V。
7805 稳压电源电路图（二） 由 7805，7905，7812 组成的特殊的线性稳压电源。 如图所示为一种特殊的电源电路。该电路虽然简单，但可以从两个相 同的次级绕组中产生出三组直流电压：+5V、-5V 和+12V。其特点是：D2、 D3 跨接在 E2、E3 这两组交流电源之间，起着全波整流的作用。
7805 稳压电源电路图（三） 7805 三端稳压 IC 内部电路具有过压保护、过流保护、过热保护功能， 这使它的性能很稳定。能够实现 1 安以上的输出电流。器件具有良好的温 度系数，因此产品的应用ቤተ መጻሕፍቲ ባይዱ围很广泛。可以运用本地调节来消除噪声影响， 解决了与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。
利用7805设计一个输出5V、2A(扩大输出电流)的直流稳压电源
利用7805设计一个输出5V、2A（扩大输出电流）的直流稳压电源
要求：
1）输入工频220V交流电的情况下，确定变压器变比；
2）在满载情况下选择滤波电容的大小（取5倍工频半周期）；
3）求滤波电路的输出最大电压；
4)画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形
如果是实际使用，就不必那么麻烦去扩流，直接用78H05（最大输出电流5A）来代替7805就可以了。
按桥式整流计算整流压降，变压器的副边输出交流电压应该大于7.8V，可以取8V或9V，即变比取27.5:1或24.5:1。
整流后的滤波电容用2000μF~4700μF/16V铝电解电容。
输出滤波电容用1000μF/10V铝电解电容+1μF独石电容各一只即可。
3个7805并联的方案不可取，在无法确保三只7805的输出电压误差为零的情况下会产生严重的负载电流不均衡。
实用电路图如下（但是输出波形图就不画了，变压器输出是正弦波、稳压输出基本是一直线，整流滤波电路输出是带有很小交流纹波接近直线的波形）。
三端稳压器的作用是什么？三端稳压器7805应用详解
三端稳压器的作用是什么？三端稳压器7805应用详解三端稳压器的作用一般用于直流电路的保护电路，起到降压、稳压的作用。
+常用的78系列和79系列，78XX的都是正电压输出，79XX的都是负电压输出，输入电压一般不要太大，低于36V以内。
+78、79后面经常出现L或H或空白代表额定电流，如78L12代表输出%2B12V+0.5A的电压。
+接线：字面向自己时，最左边是1脚，中间是2脚，最右边是3脚.接线时1脚接电压输入，2脚接c端，3脚接输出端。
7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 系列和负电压输出的79 系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子像是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
组成结构用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
7815系列稳压三极管应用
稳压管介绍三端稳压器分类：三端稳压器，主要有两种，一种输出电压是固定的，称为固定输出三端稳压器，另一种输出电压是可调的，称为可调输出三端稳压器，其基本原理相同，均采用串联型稳压电路。
在线性集成稳压器中，由于三端稳压器只有三个引出端子，具有外接元件少，使用方便，性能稳定，价格低廉等优点，因而得到广泛应用。
常见的产品：三端稳压器的通用产品有78系列（下电源）和79系列（负电源），输出电压由具体型号中的后面两个数字代表，有5V，6V，8V，9V，12V，15V，18V，24V等档次。
输出电流以78（或79）后面加字母来区分L表示0.1；AM表示0.5A，无字母表示1.5A，如78L05表求5V 0.1A。
注意：在使用时必须注意：(VI)和(Vo)之间的关系，以7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于7V，这样输入/输出之间有2－3V 及以上的压差。
使调整管保证工作在放大区。
但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。
另外一般在三端稳压器的输入输出端接一个二极管，用来防止输入端短路时,输出端存储的电荷通过稳压器,而损坏器件。
用途：一般稳压管和稳压三级管的用途是一样的，都用于控制板电路的稳压．以便使电压过高烧毁电路．电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
三端稳压KA7805
静态电流
IQ Tj=25°C
静态电流变化率
∆IQ Io=5mA to 1.0A
Vi=18V to 305V
输出电压温漂
∆Vo/∆T Io=5mA
输出噪音电压
VN f=10Hz to 100kHz,Ta=25°C
纹波抑制比
RR f=120Hz, Vi=18.5V to 28.5V
输入输出电压差
Vo Io=1.0A,Tj=25°C
参数
符号
测试条件
Tj=25°C
输出电压
Vo 5.0mA<Io<1.0A,Po<15W Vi=14.5V to 27V
线性调整率
∆Vo Tj=25°C,Vi=14.5V to 30V
Tj=25°C,Vi=16V to 22V
负载调整率
∆Vo Tj=25°C,Io=5.0mA to 1.5A
Tj=25°C,Io=250mA to 750mA
90
µV
54
70
dB
2
V
19
mΩ
250
mA
2.2
A
X7818 电参数
， (除特别说明 0<Tj<125°C,Io=500mA,Vi=23V,Ci=0.33µF, Co=0.1µF)
参数
符号
测试条件
Tj=25°C
输出电压
Vo 5.0mA<Io<1.0A,Po<15W Vi=21V to 33V
线性调整率
X78XX
三端1.5A正电源稳压电路
概述
* X78XX系列是三端正电源稳压电路，它的封装形式为TO220。它有一系列固定的电压输出，应用非常的广泛。每种类 型由于内部电流的限制，以及过热保护和安全工作区的保护, 使它基本上不会损坏。如果能够提供足够的散热片，它们就能 够提供大于1.5A的输出电流。虽然是按照固定电压值来设计 的，但是当接入适当的外部器件后，就能能获得各种不同的电 压和电流。
三端稳压7805和7905稳压原理及典型电路.pdf
42
压
纹波抑制比 RR
f=120Hz,Vi=8V to 18V
62 73
输入输出电
Vo
lo=1.0A,Tj=25℃
2
压差
输出阻抗 Ro
f=1KHz
15
短路电流 1SC Vi=35V,Ta=25℃
230
峰值电流 1PK Tj=25℃
2.2
℃ μV dB V mΩ mA A
7805 的输入电压范围是多少
7805 应用电路
7805 典型应用电路图:
/image/77485536abfc74e4a3cc2ba9
/image/27d647eef8890fc2b3fb953b
78XX 系列集成稳压器的典型应用电路如下图所示，这是一个输出正 5V 直流电压的稳压电源电路。IC 采用集成稳压器 7805，C1、C2 分别为输入端和输出端滤波电容，RL 为负载电阻。当输出电流较大时， 7805 应配上散热板。
下图为扩大输出电流的应用电路。VT2 为外接扩流率管，VT1 为推动管，二者为达林顿连接。R1 为 偏置电阻。该电路最大输出电流取决于 VT2 的参数。
7805 电参数
参数
符号 测试条件
最小 典型 最大 值值值
单位
输出电压 Vo
Tj=25℃
4.8 5.0 5.2 V
线性调整率 △Vo 负载调整率 △Vo
78**系列的稳压集成块的极限输入电压是 36V，最低输入电压为输出电压的 3-4V 以上。 7V 的电压要想输出 5V，则需要使用低压差的稳压集成块，如附图所示的型号。 也可以使用 3 只普通的整流二极管降压，也能得到 5V 的较为稳定的电压，二极管的允许电流大于你 需要的电流即可。
三端稳压7805的参数
对于三端稳压器,最常用的有78X系列与79X系列。
比如应用范围广,7805顾名思义05就就是输出电压为5v,还可以微调,7805输出波纹很小。
内含过流与过载保护电路。
带散热片时能持续提供1A的电流,如果使用外围器件,它还能提供不通的电压与电流。
北京南电科技代理KEC产品线主推三端稳压、四端稳压系列产品,对应ST、ON的78、79系列TO-220AB产品,后厚散热片与纯铜引脚,散热效果更好。
性能完全不逊色st与ON,价格又更有优势。
7805引脚图(管脚图)
(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××,79×××系列。
附图给出了正、负稳压的典型电路。
〈正、负稳压7805电路〉
(2) 三端稳压器的型号规格与管脚分布。
例如:78M05三端稳压器可输出+5 V、0、5 A的稳定电压;7912三端稳压器可输出12V、1A的稳定电压。
(3) 外形及管脚分布,如附图1-25所示。
由7805,7905,7812组成的特殊的线性稳压电源
如图所示为一种特殊的电源电路。
该电路虽然简单,但可以从两个相同的次级绕组中产生出三组直流电压:+5V、-5V与+12V。
其特点就是:D2、D3跨接在E2、E3这两组交流电源之间,起着全波整流的作用。
三端稳压7805和7905稳压原理及典型电路之欧阳学创编
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC 型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
基于7805的直流稳压电源设计
基于7805的直流稳压电源设计直流稳压电源是我们日常生活中最常见也最实用的电源之一，通常应用于电子设备、通讯设备和机电设备等领域。
其中，基于7805稳压芯片的直流稳压电源被广泛应用于各种电子设备中，因为它能够为电子设备提供转换、稳定和保护的特性，并且其成本也非常低廉。
一般来说，基于7805的直流稳压电源的输入电压范围是8V - 30V直流电压，额定电压是5V。
该直流稳压电源的设计目的是为了将任意输入直流电压转换为恒定的5V dc电压，且最大电流为1A。
在这篇文章中，我们将为您介绍如何基于7805进行直流稳压电源的设计。
步骤1：确定所需零部件和工具在开始设计之前，您需要确定所需零部件和工具，以确保您所使用的所有零部件和工具符合您的设计要求，同时您也应该具备基础的电路知识和一些基础的电工技能。
在此，我们提供一份基于7805的直流稳压电源设计所需的零部件和工具清单，如下：零部件：1. 7805 稳压芯片2. 1N4007 整流二极管3. 100uF 电解电容4. 0.33uF 陶瓷电容5. 2x 10uF 陶瓷电容6. 2x 0.1uF 陶瓷电容7. 1kΩ 电阻8. 330Ω 电阻工具:1. 电工钳2. 剥线钳3. 铅笔4. 铅芯笔5. 清洁剂6. 锡线7. 变压器步骤2：设计并绘制电路图在您已经准备好所有必要的零部件和工具之后，可以开始设计电路图。
首先，利用电路仿真软件来设计直流稳压电源的电路图，这样可以确保您的电路图中包含的元件符合您的设计要求。
下面是基于7805的直流稳压电源的电路图：步骤3：进行焊接完成电路图设计后，您需要将所有元件焊接在电路板上，注意离散元件电路的走线，特别是焊接石英晶体、压力变阻器、压力传感器等敏感元器件时，要仔细检查走线是否合理。
步骤4：测试电路并进行调节在完成电路板的焊接之后，您需要将变压器连接到电路板上，并将其插入电源插座。
三端稳压7805的参数
对于三端稳压器，最常用的有78X 系列与79X 系列。
比如应用范围广，7805顾名思义 05就就是输出电压为 5v,还可以微调,7805输出波纹很小。
内含过流与过载保护电路。
带散 热片时能持续提供1A 的电流，如果使用外围器件，它还能提供不通的电压与电流。
北京南电科技代理 KEC 产品线主推三端稳压、 四端稳压系列产品，对应ST 、ON 的78、 79系列TO-220AB 产品，后厚散热片与纯铜引脚，散热效果更好。
性能完全不逊色 st 与ON ， 价格又更有优势。
7805引脚图(管脚图)(1)集成三端稳压器根据稳定电压的正、负极性分为 78XXX 79 xxx 系列。
附图给出了正、负稳压的典型电路。
/I H二kJ\__ 1 -----------------------------OUTPUTS 2PAK (Any Typa)阳00系列管加定义TO-22-0 (Any Type) TO^20FFTO-220FM2? OUTPUT二&R0UMC 3 pipurTO -3例如:78M05三端稳压器可输出+5 V 、0、5 A 的稳定电压;7912三端稳压器可输出 12V 、 1A的稳定电压。
(3)外形及管脚分布,如附图1-25所示。
〈正、负稳压7805电路〉(2)三端稳压器的型号规格与管脚分布。
TO-220裁爭：丧示输岀电圧和亨母：W 水输出載扎电訛的Cffl 曲表1-L7J附表1 -17三端稳压器输出电流字母養示法LM氐宇)SH F0.1 A 0 .5 Ai A2A1UA*_■入# INPUT 2 血 GXD? 間|lh OL7TPLTVT>◎正稳圧VD(b)负梯压由7805,7905,7812 组成的特殊的线性稳压电源如图所示为一种特殊的电源电路。
该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V与+12V。
其特点就是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7805稳压电源电路图: 7805管脚图
7805典型应用电路图:
78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
下图为输出电压可在一定范围内调节的应用电路。
由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。
调节电位器RP，即可一定范围内调节输出电压。
当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。
下图为扩大输出电流的应用电路。
VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。
R1为偏置电阻。
该电路最大输出电流取决于VT2的参数。
下图为提高输入电压的应用电路。
78XX稳压器的最大输入电压为35V （7824为40V），当输入电压高于此值时，可采用下图所示的电路。
VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的
电压恒定在VD的稳压值上（忽略VT的b-e结压降）。
Ui端的最大输入电压仅取决于VT的耐压。
集成稳压器还可以用作恒流源。
下图为78XX稳压器构成的恒流源电路，其恒定电流Io等于78XX稳压器输出电压与R1的比值。
79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。
79XX系列集成稳压的三个引脚为：1脚为接地端，2脚为输入端，3脚为输出端。
79XX系列集成稳压器的应用电路也很简单。
下图所示为输出-5V直流电压的稳压电源电路，IC采用集成稳压器7905，输出电流较大时应配上散热板。
同时运用78XX和79XX稳压器，可以组成正、负对称输出的稳压电路。
下图所示为±5V稳压电源电路，IC1采用固定正输出集成稳压器7805，IC2采用固定负输出集成稳压器7905，VD1、VD2为保护二极管，用
以防止正或负输入电压有一路未接入时损坏集成稳压器。
