110kV变电站运行分析

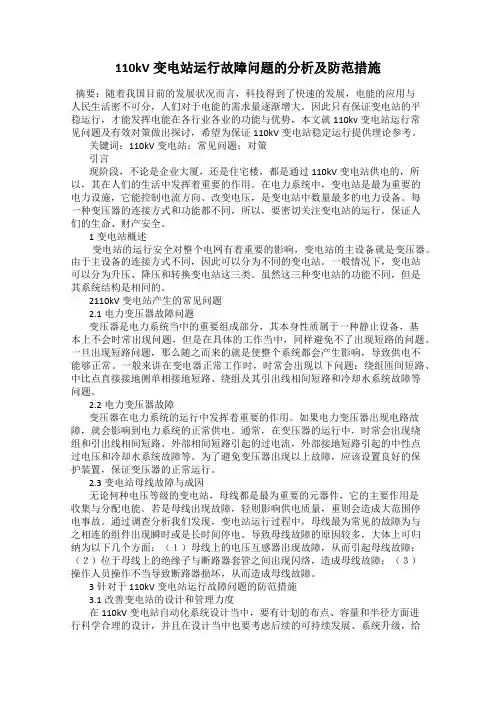

110kV变电站运行故障问题的分析及防范措施
110kV变电站运行故障问题的分析及防范措施摘要：随着我国目前的发展状况而言，科技得到了快速的发展，电能的应用与人民生活密不可分，人们对于电能的需求量逐渐增大。
因此只有保证变电站的平稳运行，才能发挥电能在各行业各业的功能与优势，本文就110kv变电站运行常见问题及有效对策做出探讨，希望为保证110kV变电站稳定运行提供理论参考。
关键词：110kV变电站；常见问题；对策引言现阶段，不论是企业大厦，还是住宅楼，都是通过110kV变电站供电的，所以，其在人们的生活中发挥着重要的作用。
在电力系统中，变电站是最为重要的电力设施，它能控制电流方向、改变电压，是变电站中数量最多的电力设备。
每一种变压器的连接方式和功能都不同，所以，要密切关注变电站的运行，保证人们的生命、财产安全。
1变电站概述变电站的运行安全对整个电网有着重要的影响，变电站的主设备就是变压器。
由于主设备的连接方式不同，因此可以分为不同的变电站。
一般情况下，变电站可以分为升压、降压和转换变电站这三类。
虽然这三种变电站的功能不同，但是其系统结构是相同的。
2110kV变电站产生的常见问题2.1电力变压器故障问题变压器是电力系统当中的重要组成部分，其本身性质属于一种静止设备，基本上不会时常出现问题，但是在具体的工作当中，同样避免不了出现短路的问题。
一旦出现短路问题，那么随之而来的就是使整个系统都会产生影响，导致供电不能够正常。
一般来讲在变电器正常工作时，时常会出现以下问题：绕组匝间短路、中比点直接接地侧单相接地短路、绕组及其引出线相间短路和冷却水系统故障等问题。
2.2电力变压器故障变压器在电力系统的运行中发挥着重要的作用。
如果电力变压器出现电路故障，就会影响到电力系统的正常供电。
通常，在变压器的运行中，时常会出现绕组和引出线相间短路、外部相间短路引起的过电流，外部接地短路引起的中性点过电压和冷却水系统故障等。
为了避免变压器出现以上故障，应该设置良好的保护装置，保证变压器的正常运行。
110kV变电站运行分析
太钢岚县110kV/35kV变电站目前运行状态一、运行情况袁家村铁矿项目共建有五座变电站。
其中采选区域三座110kV变电站，分别为磨磁、反浮选、采矿110kV变电站；普明球团区域一座球团110kV变电站；供水系统一座水源地35kV变电站。
一、磨磁110kV变电站位于选矿区域磨磁厂房西侧占地8.1亩，双回110kV进线电源均引自袁家村220kV变电站约0.31公里。
50000kVA主变四台，三用一备。
主要为磨磁厂房的三座10kV高压配电室供电，同时有两路进线接受热电联产系统输出的电能。
从变电站到磨磁厂房的三座10kV高压配电室分别由两回10kV全屏蔽绝缘管型母线连接，在专用电缆隧道内敷设。
10kV配电系统：采用金属铠装中置式开关柜KYN36A-12（Z）（MA-EC），主变进线开关柜4面,分段开关柜4面，分段隔离柜4面，出线柜23面，PT及消弧柜4面，站用变压器柜2面，共41面。
进线母线桥4套，柜间纵向母线桥3套，柜间横向母线桥2套。
无功补偿系统：每套补偿容量4000kvar共3套，每相电容器接线方式为1串4并。
消弧补偿系统：采用700/100kVA容量2套的预调匝式补偿装置。
智能化站所站控层设备包括：系统服务器兼操作员工作站1台、远动工作站1台、网络设备、GPS对时设备、逆变电源、打印机、控制台、音响报警装置等。
二、浮选110kV变电站位于反浮选厂房东侧占地4.1亩，双回110kV进线电源均引自袁家村220kV变电站约1.49公里。
31500kVA主变三台，二用一备。
主要为反浮选厂房的三座10kV高压配电室、环水10kV高压配电室、总砂10kV高压配电室、检修变压器和热电联产系统供电。
从该变电站到各处全部用高压电缆连接，专用电缆隧道内敷设。
到每座10kV高压配电室为双回10kV电源，一工一备。
10kV配电系统：采用金属铠装中置式开关柜KYN36A-12（Z）（MA-EC），主变进线开关柜4面, 主变进线隔离柜1面，出线柜23面，PT及消弧柜2面，站用变压器柜2面，共32面。
110kV变电站中低压侧分段与并列运行分析
110kV变电站中低压侧分段与并列运行分析摘要：本文针对目前对110kV变电站中低压侧进行加装备自投装置后110kV 变电站中低压侧分段运行的优势、劣势进行了分析、阐述，并与中低压侧并列运行方式进行对比，并提出对运行方式改变后调度操作中的注意事项。
关键词：110kV变电站，主变分段运行，主变并列运行，备自投110kV变电站的主变运行方式为：中低压侧无分段备自投装置，中低压侧并列运行，随电网发展的需要，近年来110kV变电站中低压侧逐步进行加装备自投装置的改造后，主变运行方式为：中低压侧分段运行，投入中低压侧分段备自投装置。
1中低压侧分段运行的优缺点1.1优点1.1.1接地事故处理可以缩短处理时间。
由于单相接地时，其他两相电压升高为额定电压的1.732倍，接地时间过长就可能造成其他两相绝缘击穿，发展为相间短路，给主变等设备带来较大的运行风险。
在中低压侧并列运行的方式下（如图1所示），发生接地事故时，需断开中低压侧分段断路器，确证哪段母线接地。
中低压侧分段运行的方式下，无需此操作，可以直接进行拉路检查，节省了事故处理时间。
1.1.2故障时缩短保护动作切除故障的时间。
在110kV变电站中低压侧并列运行的方式下主变后备保护动作，第一时限跳分段，第二时限跳本侧，第三时限跳主变三侧，低后备保护跳低压侧母联与跳低压侧断路器时间级差为0.2S，中后备保护跳中压侧母联与跳中压侧断路器时间级差为0S；中低压侧分段运行的方式下，第一时限跳本侧，第二时限跳主变三侧。
若110kV变电站低压侧线路故障，线路保护或断路器拒动，就需主变后备保护动作将故障点隔离，110kV变电站中低压侧并列运行的方式低后备保护动作跳开主变低压侧断路器比低压侧分段运行用时多0.2S，110kV变电站中低压侧分段运行事故情况下主变等设备承受大电流冲击的时间相对缩短，降低了主变等设备的运行风险。
1.1.3短路电流减小。
由于近年来110kV变电站多采用大容量主变，主变的阻抗减小，新建变电站之间的距离缩短，线路阻抗也减小，中低压侧分段运行方式下相对中低压侧并列运行短路阻抗大，可以有效的减小短路电流对主变等设备的冲击。
110kV变电站中低压侧分段与并列运行分析
110kV变电站中低压侧分段与并列运行分析摘要：本文针对目前对110kV变电站中低压侧进行加装备自投装置后110kV 变电站中低压侧分段运行的优势、劣势进行了分析、阐述，并与中低压侧并列运行方式进行对比，并提出对运行方式改变后调度操作中的注意事项。
关键词：110kV变电站，主变分段运行，主变并列运行，备自投110kV变电站的主变运行方式为：中低压侧无分段备自投装置，中低压侧并列运行，随电网发展的需要，近年来110kV变电站中低压侧逐步进行加装备自投装置的改造后，主变运行方式为：中低压侧分段运行，投入中低压侧分段备自投装置。
1中低压侧分段运行的优缺点1.1优点1.1.1接地事故处理可以缩短处理时间。
由于单相接地时，其他两相电压升高为额定电压的1.732倍，接地时间过长就可能造成其他两相绝缘击穿，发展为相间短路，给主变等设备带来较大的运行风险。
在中低压侧并列运行的方式下（如图1所示），发生接地事故时，需断开中低压侧分段断路器，确证哪段母线接地。
中低压侧分段运行的方式下，无需此操作，可以直接进行拉路检查，节省了事故处理时间。
1.1.2故障时缩短保护动作切除故障的时间。
在110kV变电站中低压侧并列运行的方式下主变后备保护动作，第一时限跳分段，第二时限跳本侧，第三时限跳主变三侧，低后备保护跳低压侧母联与跳低压侧断路器时间级差为0.2S，中后备保护跳中压侧母联与跳中压侧断路器时间级差为0S；中低压侧分段运行的方式下，第一时限跳本侧，第二时限跳主变三侧。
若110kV变电站低压侧线路故障，线路保护或断路器拒动，就需主变后备保护动作将故障点隔离，110kV变电站中低压侧并列运行的方式低后备保护动作跳开主变低压侧断路器比低压侧分段运行用时多0.2S，110kV变电站中低压侧分段运行事故情况下主变等设备承受大电流冲击的时间相对缩短，降低了主变等设备的运行风险。
1.1.3短路电流减小。
由于近年来110kV变电站多采用大容量主变，主变的阻抗减小，新建变电站之间的距离缩短，线路阻抗也减小，中低压侧分段运行方式下相对中低压侧并列运行短路阻抗大，可以有效的减小短路电流对主变等设备的冲击。
110kV变电站运行常见问题及有效对策探讨
110kV变电站运行常见问题及有效对策探讨1. 引言1.1 110kV变电站运行常见问题及有效对策探讨110kV变电站是电力系统中的重要组成部分，为保障电网的正常运行和供电可靠性，变电站的运行管理至关重要。
在实际运行过程中，110kV变电站常常会遇到各种各样的问题，如电气设备故障、操作管理问题、环境因素影响等。
这些问题一旦发生，可能会对电网运行产生严重影响，甚至造成电力系统的崩溃。
在面对这些常见问题时，制定有效的对策显得至关重要。
针对电气设备故障，可以加强设备的定期检查和维护工作，及时发现隐患并进行处理；对于操作管理问题，可以加强人员培训，建立规范的操作流程和应急预案；针对环境因素影响，可以加强变电站的防雷、防污等设施建设，提高站点的抗干扰能力。
在本文中，将重点探讨110kV变电站运行中的常见问题及有效对策，希望能为电力系统的运行管理提供参考和借鉴，确保电网运行的安全稳定。
【引言结束】2. 正文2.1 110kV变电站运行常见问题110kV变电站运行常见问题包括设备故障、操作管理问题和环境因素影响等多个方面。
设备故障是导致变电站运行异常的主要原因之一。
常见的设备故障包括断路器故障、绝缘子击穿、变压器故障等。
这些故障会影响电网的正常运行，甚至引发事故。
操作管理问题也是十分关键的一点。
人为失误、不合理的操作流程和不良的维护保养都会导致变电站运行问题的发生。
环境因素的影响也是不可忽视的。
极端天气、自然灾害和外部干扰都可能对变电站运行造成影响。
针对这些常见问题，我们需要制定有效的对策。
定期进行设备检修和维护，建立完善的操作规程和管理制度，加强环境监测和应急预案等措施都可以有效降低变电站运行问题的发生率。
做好现场的检查和巡视工作，加强员工的培训和技能提升，提高应急处理能力也是十分重要的。
只有通过综合性的措施，才能更好地应对110kV变电站运行常见问题，确保电网的安全稳定运行。
2.2 电气设备故障电气设备故障是110kV变电站运行中最常见的问题之一，可能会导致供电中断或设备损坏，给电网运行带来严重影响。
分析110kV变电站运行中遇到的问题
情 况。
合 闸熔 断器 ， 在进行隔离开关的操作 。如果不这样做的话， 那么 在 远 处 会 自动 合 上 断 路器 ， 造成 事 故 。 而
１ 推 出重 合 闸的操 作 中出现 的问题 ． ２
操 作 自动重合 闸用 在的不相 同的变 电站上 面 的规程 也是
不 一样 的 。 的需 要 把 手 、 动 和 出 口压板 全 部 都 退 ， 有 的只 有 启 而 要 求 启 动重 合 闸 ， 口压 板 便 可 推 出 。还 有 的 其 他 的 变 电站 退 出
１３ 投退 母线 互感器 在何 时最 为合适 ．
通常影响倒 闸操作运行与投退互感器 的时间有关系 。有些 变 电站 是 全 部 断 开 母 线 上 的 出线 ， 拉 电压 互感 器 ； 有 些 站 再 而 在操作这个的时候， 没有 时间意识 ， 随意操作； 还有 的是最后一 条出线断开的时候拉开互感器 。介于不同的操作方式在 不同的 变 电站 出现 ， 以 ， 有 这 种情 况 。 所 才
关键 词 ： 电站 ； 变 运行 ； 问题； ｌ ｋ １ ＯＶ
刖
吾
随着 １Ｏ Ｖ变 电站上面 已经广泛使用 自动化系统 ， ｌｋ 以前传 统 的防误系统 以及运作模式在现在变 电站 已经失去 了地位 ， 取 而 代 之 是 遥 控 操 作 ， 路器 及 刀 闸 能在 监 控 系 统 下 实 现 遥 控 控 断 制。 但是 一 自动化变 电站 目前所暴露 出来 的问题来看 ， 从 绝大部 分 问题和工程 的质量有直接 的关系 。所 以， 在建设 自动 化变 电 站 的 时 候 ， 品 的 安 装 、 量 、 后 是 我 们 首 先 应 该 考 虑 的 因 产 质 售
110kV变电站电气设备运行的常见故障分析及处理
110kV变电站电气设备运行的常见故障分析及处理现如今，随着我国城市化率的逐步提高，占地小组合灵活的GIS设备在输电设备中越来越常见。
因而研究GIS设备常见的问题及相关解决方案的对保證电能传输的稳定，确保各行各业的用电安全具有重要意义。
本文在研究过程中首先叙述了GIS设备，然后分析了110kV变电站电气设备运行的常见故障，最后针对故障提出相应的处理措施。
标签：GIS设备;110kV变电站;电气设备一、GIS设备GIS的全称为气体绝缘金属封闭开关设备，其占地面积大约仅为常规空气绝缘开关设备（AIS）的5%，因此，对于人口密集、工业发达的地区，该产品是一种更经济实用的解决方法。
GIS能设计成多种不同类型的母线布置形式，以便满足电站系统布置和环境的要求。
GIS的联接端口可以采用变压器直接连接、架空线连接、电缆连接和其他GIS的连接。
尽管GIS的体积可变性较大，但却是由母线侧隔离/接地开关、带电流互感器的断路器、断路器操作机构、电缆终端、馈线侧隔离/接地开关、快速接开关、隔离绝缘子、支撑绝缘子、电流和电压互感器、SF6套管、SF6气体系统、就地控制柜等通用元件组成。
这些不同元件的布置将会导致GIS总体的变化。
二、110kV变电站电气设备运行的常见故障分析（一）气密性故障正常运行时，GIS气室充满SF6气体。
SF6是一种稳定的惰性气体，其正常情况下的绝缘强度是空气的三倍。
人体吸入不大于1000μL/L（6000mg/ ）不会产生危害。
但在空气SF6浓度超过35%（体积比）就会造成缺氧甚至窒息，且在额定或短路电流开断时、内部放电等情况下均会产生气态或固态的分解物，其中的有毒分解物会对人体的皮肤、眼睛粘膜产生伤害。
因而防止SF6的泄露是保证GIS设备正常安全运行的重要课题。
造成气密性故障主要原因为，仪表及充气口处橡胶圈老化造成密封性下降。
设备出厂时连接处焊接不牢靠，在使用过程中受断路器分断震动脱落造成泄露。
（二）母线故障母线作为电力系统中的一个重要枢纽，其作用是对电能进行聚集与分配。
浅谈110kV变电站运行及常见问题分析
文 章编 号 ： ７ －０ ８ ２ １ ） ４ ａ一０ ６ －０ １ ４ ９ ｘ（ ０ Ｏ （） Ｏ ３ １ ６ ０
１ ０ Ｖ 电站 的倒 闸操作 中存 在的 问题 １ ｋ 变 １
１ １ 合 闸熔 断器 取 下 时 间不够 准 确 ．
根 据 以 前 操 作 规 程 的规 定 ， 下 合 闸 取 熔 断 器 必 须 是 在 检 修 的 状 态 下 ， 样 做 的 这 目的 是 防 止 在 操 作 人 员 取 合 闸 熔 断 器 时 ， 有 人 在 另一 处 进 行 断 路 器 的 操 作 ， 免 操 避 作 人 员 受 到 伤 害 ， 检 修 断 路 器 的 时 候 也 在 需要防止被误动伤害操作人 员。 程规定 ， 规 在 断 开 断 路 器 后 ， 行 隔 离 开 关 操 作 前 必 进 须 取 下 断 路 器 的 合 闸熔 断 器 ， 样 做 的 目 这 的 是 为 了防 止 操 作 人 员 拉 开 隔 离 开 关 时 ， 在 远 处 断 路 器 被 合 上 ， 免 造 成 带 负 荷 拉 以 隔离开关 的误操作事 故。 １． 重 合 闸的退 出操 作存 在 问题 ２ 不 同 变 电 站 退 出 自动 重 合 闸 的 操 作 规 范 都 不 一 致 ： 的 变 电站 则 要 求 重 合 闸 把 有 手 、 动 、 口压 板 都 退 ； 的 变 电 站 只 要 启 出 有 求 退 出 时 重 合 闸 启 动 、 口压 板 ； 有 的变 出 还 电 站 只 是 退 重 合 闸 把 手 等 ， 是 在 具 体 的 但 实 践 操 作 过 程 中 ， 底 哪 种 退 重 合 闸 方 法 到 是正确 的 ， 目前 在 学 术 界 和 实 践 操 作 中 并 无定论 。 １ ３ 母 线 电压 互 感器 何 时投 退 的 问题 ． 投 退 母 线 电 压 互 感 器 的 时 间 会 影 响 倒 闸 操 作 的 正 常 运 作 。 些 站 是 先 将 母 线 上 有 所 有 的 出 线 全 部 断 开 后 再 拉 开 电 压 互 感 器 ； 些 变 电站 在 操 作 母 线 时 ， 间 观 念 不 有 时 强 ， 致 操 作 随 意 性 很 强 ； 有 任 断 开 最 后 导 也 条 卜 前 拉 开 电压 互 感 器 的 。由 于 各 个 Ｈ线 变 电站 的 操 作 方 式 不 同 ， 此 ， 为 出现 混 乱 的 情况也 在所难 免。
110kV变电站运行管理要点分析
促进作用 。 Ａ ｃ Ｔ ——处 理 ， 对变 电站 的整个 信息 进行更好 的分 析和处 理， 在解决 变电站工作 问题的同时进一 步了解变 电站 的工作 过 程 。对工作数据进 行更 好 的分析整 理 。对工 作方 案进行 总结 分析 。为 了后期工作 的顺利 开展 ， 在整 个 １ Ｉ Ｏ Ｖ变 电站进 行循 环的过程 中， 进行 更 明确 的工 作模 式管 理 ， 在 现有 的工作 基础 上进行不断 的完善 。更好 的应对后期 工作 中产 生的问题 。 三、 提高操作意识和员工素养 在变 电站 的整个工作流程里 都由员工进行管理 维护 ， 因此 提高员工 的综合素养 就对 整个变 电站 的安全 运行 提供 了强有 利的保障 。首先提 高变 电站 员工 的安全 操作 意识。 以往 在 电 路工作人员的工作过程 中， 由于安全意识 不足造成 的失误和事 故数不胜数 。变电站 的正 常工作 不仅仅 关乎 着施 工人员 的安 全， 更关 系着整座城市 的安 全。因此需要 电路工作者 有较高 的 危机意识和较为强烈的责任感 ， 这样才能更 好的投入 到工作 中 去， 并且保证工 作 的质量 。加 强员 工对 电路知识 的学 习 ， 也是 提高员工综合素质 的重要一环 ， 定期对变 电站员工进行 工作培 训， 培训操作 知识 和安全 工作 知识 ， 为 了提高 电路 工作员 工对 学习的积极性 ， 将 考核成 绩纳 入到 工作绩 效 中去 ， 进而提 高工 作人员和管理人员 对知识 的 掌握和 技术 的运用 。在今后 的 日 子里更 好的监控管理 １ Ｉ Ｏ Ｖ变电站中的工作。对于故 障频 发 的 工作问题召开研讨会进行工作讨论 。
110kV变电站两种运行方式分析
Experiences61RURAL ELECTRIFICATION2014年第06期 总第325期110 kV变电站两种运行方式分析（国网浙江海盐县供电公司，浙江 海盐 314300）汪泽州，徐光年，陆建琴，鲍建飞，马勤良，宓均良目前，110 kV 变电站中110 kV 母线有“母分备”和“线路备”两种运行方式，现对发生110 kV 线路故障和110 kV 母线故障对应两种运行方式下的状态进行分析和比较。
1 “母分备”运行方式下两种接线方式分析图1所示运行方式为：虚线内为220 kV 变电站，向110 kV 变电站送电，110 kV 开关1DL 、 3DL 为运行状态，110 kV 母分开关2DL 为热备用，110 kV 母分备自投投入，#1、#2主变运行，10 kV 母分开关5DL 为热备用，10 kV 母分备自投投入。
若110 kV 线路a 点发生永久性故障，220 kV 变电站4DL 开关保护动作，开关跳闸，同时110 kV 母分备自投动作，1DL 开关断开，2DL 开关闭合，3DL 开关通过110 kV #1母线、2DL 开关恢复110 kV #2母线供电。
若110 kV 母分备自投拒动，将导致#2主变失电，同时10 kV 母分备自投动作，6DL 开关断开，10 kV 母分开关（5DL ）闭合，#2主变所供负荷经10 kV #1母线、5DL 开关、10 kV #2母线由#1主变送出。
若110 kV 母线b 点发生故障，#2主变差动保护动作，1DL 、6DL 开关跳闸， 110 kV 母分备自投闭锁，2DL 开关不动作，仍为分位，#2主变失电，同时10 kV 母分备自投动作，5DL 开关闭合，#2主变所供负荷经10 kV #1母线、5DL 开关、10 kV #2母线由#1主变送出。
图2所示运行方式为：虚线内为220 kV 变电站，向110 kV 变电站送电，110 kV 开关1DL 、 6DL 为运行状态，110 kV 母分开关3DL 为热备用，110 kV 母分备自投投入，#1、#2主变运行，10 kV 母分开关4DL 为热备用，10 kV 母分备自投投入。
110kV变电站运行中出现的问题分析 莫苗
110kV变电站运行中出现的问题分析莫苗摘要：变电站作为电力系统的一个重要组成部分，关系到电力系统的能否安全稳定地运行。
本文主要介绍了变电站是如何运行的，并提出了110kV的变电站在运行过程中常出现的一些问题，对其进行分析以探究出相应的解决方案。
关键词：110kV变电站；安全运行；对策分析引言变电站在电网系统中起到控制电流流向、转换电压、分配电能等重要作用，它能否安全运行也关系整个电网系统运行的安全。
对于变电站而言，变压器是其核心设备，加以其他设备的辅助才能保障变电站的安全运行。
随着社会和科技的发展，电已是人们生产生活离不开的能源之一，因而对变电站运行过程中出现的各类问题加以分析并总结对电网的安全、稳定运行及人民生命财产的安全具有十分重大的意义。
一、110kV自动化变电站的特点110kV自动化变电站，由于自身的功能比较多及特点，存在方式也比较广泛，以下对110kV自动化变电站的特点进行总结归纳。
1.自动化的人机界面目前计算机控制和网路接入是变电站综合自动化最显著的特点，并已被运用到实践中。
比如实时主接线画面取代了原有的体积庞大的模拟屏，计算机屏幕上软连接片的应用，屏幕画面闪烁的文字提示或语言报警等，几乎所有的系统装置都配备了计算机接口，在真正意义上做到了自动化，更使得日常调试的调试和维护更为便捷。
2.自动化变电站的信号采集和数字化测量与旧式的常规化变电站相比较起来，如今的自动化变电站具有了更多的功能，其不仅可以实时监控和记录变电站的情况、又能兼备维护功能，更好的是其机身安装有数字仪表，这又代替了常规意义上的指针表，还与打印机连接，代替了原来的人工抄表，大大提高了工作效率。
这种优化措施不仅减轻了实际操作人员的劳动强度，并精准了数据采集。
3.自动化运行管理传统的变电站只有在接到相关负责人员的指令后才能进行日常的操作流程，这种情况全部依赖人工执行，这样的话由于操作繁杂、技术滞后，就非常容易导致误操作。
变电运行分析报告
变电运行分析报告1. 引言本报告是对某变电站的运行情况进行分析和评估的综合性报告，旨在提供详细的运行数据和分析结果。
通过对变电运行情况的分析，可以及时发现潜在的问题，制定合理的维护和优化策略，确保变电站的稳定运行。
2. 变电站基本情况2.1 变电站概述该变电站是一座位于某地的110kV变电站，负责将电能从送电线路输送至用户，同时具备开关和保护等功能。
2.2 设备清单以下是该变电站的重要设备清单：•变压器：共有3台，容量分别为50MVA、80MVA和100MVA。
•断路器：包括110kV主断路器、110kV支路断路器和35kV断路器等。
•隔离开关：包括110kV隔离开关和35kV隔离开关等。
•电容器：用于电压补偿，共有5组，容量分别为30MVAR。
3. 运行数据分析3.1 供电质量分析根据变电站监测设备的数据记录，我们对供电质量进行了分析。
通过分析电压、频率和谐波等数据，我们发现供电质量整体稳定，且未超出允许范围。
然而，存在部分时间段的电压波动较大，需要进一步查明原因并采取相应的维护措施。
3.2 负载分析我们对变电站的负载情况进行了分析。
根据数据统计，负载变化较为平稳，未出现明显异常。
然而，最大负载达到了设备设计容量的80%，建议在未来的规划中考虑更新设备或增加容量。
3.3 设备运行分析对变电站的关键设备进行了运行分析。
通过分析设备的运行时长、电流、温度等数据，我们发现大部分设备运行稳定，未出现明显异常。
然而，部分设备的温度超出了正常范围，可能存在潜在的故障隐患，建议及时进行设备检修和维护。
4. 问题与建议基于运行数据分析的结果，我们对存在的问题提出了以下建议：1.对电压波动较大的时间段进行深入研究，排查潜在问题，并采取相应的措施稳定供电质量。
2.鉴于最大负载已接近设备设计容量，建议在未来规划中考虑更新设备或增加容量，以保障变电站的可靠运行。
3.对温度超过正常范围的设备进行检修和维护，以防止潜在的故障发生。
110kV变电站运行方式调整分析
运趣行仃方力 式调整鳘 分析
（２７１４００）国 网山 东宁 阳县供 电公 司 张劲松
源 ，１１０ ｋＶ Ｉ，Ⅱ段 母 线 并 列 运 行 ，分 段 断 路 器 一 直 在 运 行 状 态 。 由 于 长 期 并 列 运 行 ，有 些 变 电 站 甚 至 没 有 设 计 分 段 断 路 器 两 侧 的 隔 离 开 关 ，或 是 只 设 计 了 一 组 隔 离 开 关 。 因 为 １１０ ｋＶ进 线 仅 有 一 条 ，保 护 装 置 等 设 备 水 平 也 相 对 落 后 。 这 样 的 运 行 方 式 存 在 诸 多 隐 患 ， 单 是 电 源 故 障 就 会 引 起 全 站 停 电 ，造 成 周 边 大 面 积 停 电 事 故 ，甚 至 连 变 电 站 内 部 自用 电 都 无 法 保 证 。
最 初 的 １１０ ｋＶ变 电 站 运 行 方 式 比 较通 常 只 有 一 路 进 线 电
主持：杨留名 襄 景
空 调 器 等 ，这 些 设 备 对 供 电 的 连 续 性 要 求 很 高 ，变 电站 电 源 备 自投 装 置 动 作 瞬 时 断 电 时 ，这 些 设 备 便 需 要 人 工 手 动 重 新 开 启 ，对 一 些 装 备 有 大 型 高 压 电 动 机 等 设 备 的 用 户 影 响 较 大 。但 这 种 方 式 优 化 了 电 网 结 构 ，很 大 程 度 上 解 决 了 以往 电 网 运 行 中存 在 的 诸 多 问 题 。
经 过 一 段 时 间 发 展 后 ，１ １０ ｋＶ变 电 站 在 数 量 上 有 了 很 大 提 高 。 在 农 村 ，基 本 上 每 个 乡 镇 都 拥 有 至 少 １ 座 ｌ１０ ｋＶ变 电 站 ，各 开 发 区 等 用 电 较 为 集 中 的 地 方 也 实 现 了 １１０ ｋＶ变 电 站 的 直 供 ，这 使 得 电 压 质 量 有 了 明 显 提 高 。 此 时 的 １１０ ｋＶ变 电 站 基 本 全 部 实 现 了 双 电 源 供 电 ，即 每 座 １１０ ｋＶ变 电站 均 拥 有 两 条 来 自不 同 电 源 地 的 电 源 ，供 电 可 靠 性 有 了本 质 的 提 高 ，运 行 方 式 也 随 之 发 生 了 改 变 。 但 由 于 条 件 的 不 同 及 用 户 对 电 能 质 量 要 求 的 差 异 ，变 电 站 的 运 行 方 式 也 随 之 不 同 ，较 为 普 遍 的 运 行 方 式 为 ：两 条 １１０ ｋＶ进 线 电 源 互 为 备 用 ，其 中 一 条 １１０ ｋＶ 电 源 带 全 站 １１０ ｋＶ Ｉ ，Ⅱ段 母 线 运 行 ， 合 上 １ １０ ｋＶ母 线 分 段 断 路 器 ，解 除 分 段 断 路 器 保 护 ， 投 入 １１０ ｋＶ进 线 断 路 器 的 备 用 电 源 自投 装 置 。 这 种 运 行 方 式 极 大 地 提 高 了 电 网 的 运 行 可 靠 性 ，当 站 内较 大 设 备 故 障 造 成 断 路 器 跳 闸 时 ，进 线 电 源 的 备 自投 装 置 会 迅 速 启 动 ，使 作 为 备 用 的 另 一 条 １１０ ｋＶ电 源 及 时 投 入 ，避 免 造 成 １１０ ｋＶ变 电 站 全 站 失 压 事 故 ，维 持 供 电 的 连 续 性 。 由 于 该 种 运 行 方 式 经 济 可 靠 、维 护 方 便 ， 因此 得 到 了 长 期 的 推 广 和 使 用 。 但 此 种 运 行 方 式 也 存 在 一 定 的 弊 端 ，如 一 些 电 压 质 量 要 求 高 的 高 压 电 动 机 、
110kV变电站主变压器并列运行环流分析
110kV变电站主变压器并列运行环流分析戴盛【摘要】The paralleling operation of the transformer is one of the important ways to expand the capacity of power supply, improve the reliability of power supply and reduce the loss. The main manner of the paralleling operation of transformer in transformer substation is master-slave tracking. It needs to determine the breakdown location of the main transformer and then adjust the breakdown location of other transformers. This study analyzes the operation situation of two main transformers in a transformer substation and analyzes their circulating current. The results show that the problems of paralleling operation circulation are caused by the influence of the transformer operation problems. By the influence of the circulation factor, the transformer cannot scientifically distribute load, which increases the calorific value of the system and brings hidden danger to the transformer substation.%变压器并列运行是扩大供电容量、提升供电可靠性以及降低损耗的重要途径之一，变电站主变压器并列运行方式主要采用主-从跟踪法，需要先确定好主变压器分解位置，再调整其他变压器分解位置。
110kV变电站备自投运行方式分析
110kV变电站备自投运行方式分析摘要:近年来我国110 kV变电站经常会出现一些失压事故，严重影响了用户的用电质量。
需要有针对性地调整110 kV变电站装置，从而形成高效、稳定的输配电体系。
利用备自投装置能够增强变电站架构，也可以减轻110 kV变电站运行负荷，降低变电站发生故障断电的可能性，为110 kV变电站稳定运行提供了良好保障。
本文对变电站远方备自投装置设置的必要性进行了研究，深入分析了110 kV变电站远方备自投装置的运行方式等关键要素，从而提高变电站运行的安全性、稳定性和经济性。
关键词:110kV变电站；备自投；运行方式随着电网一次系统的不断发展，电网安全运行的压力也越来越大，要保障系统的安全稳定，必须保证系统每一个环节保持正常工作。
作为系统的一个组成部分，备自投的正确动作是非常重要的，需要进一步解决备自投装置的故障问题，从而提高备自投正确动作率和减少缺陷障碍，保障系统的安全稳定运行。
一、110kV变电站备自投装置作用效率分析110kV变电站的备自投保护一般常配置在主变中、低压侧单母分段接线方式，但由于原理设计和技术要求等原因，在这种方式下，备自投保护仅在主变本体或主变差动范围内故障时，才允许备自投保护动作，而实际上据运行经验表明故障率最高的是线路故障，因此对于以220kV电压等级为主网架时，以降低电网短路容量和优化保护配置目的为要求，110kV电网逐步采取辐射方式运行的前提方向下，110kV变电站为终端运行可能有因线路故障造成全站失压的风险，所以必须装设110kV备自投保护来综合提高供电可靠性。
但同时，也应考虑变电站内单台主变带全站负荷和线路带多座变电站负荷的能力，采取适当措施，防止主变或线路过载而造成二次跳闸。
同时由于为尽可能减小主变的短路冲击电流，防止主变烧损。
也需要结合110kV电网系统的实际运行方式，在需要装设备自投保护的地方，合理配置设备，既节省设备投资，提高了保护的可靠性和设备实际利用率。
简析110kV变电站变压器的运行及其维护
简析110kV变电站变压器的运行及其维护1. 引言1.1 110kV变电站变压器的概述110kV变电站变压器是电力系统中非常重要的组成部分，主要用于将高压的电能转换为低压的电能，以满足不同电压等级的需求。
在电力系统中，变压器起着“电力传输、功率匹配、电压变换”的重要作用。
110kV变电站变压器是指额定电压为110kV的变压器，通常用于中压配电系统和电缆系统之间的电能传输。
110kV变电站变压器一般分为主变压器和备用变压器，主变压器工作时备用变压器停止工作，而当主变压器发生故障时，备用变压器可以立即接管工作，确保电力系统的稳定运行。
110kV变电站变压器在电力系统中具有重要的地位，其性能和运行状态直接影响到整个电力系统的正常运行。
对110kV变电站变压器的运行状态进行及时监测和维护显得尤为重要。
针对变压器可能出现的故障情况，需要有相应的处理方法和维修措施，以确保电力系统的安全稳定运行。
在未来，随着电力系统的不断发展和改进，110kV变电站变压器的设计和技术将会不断进步，以适应更加复杂和高效的电力传输需求。
2. 正文2.1 110kV变电站变压器的运行机理分析110kV变电站变压器是电力系统中起着重要作用的关键设备之一。
其主要功能是将输送到变电站的高压电能通过变压器的绝缘油和绕组进行降压、传输、升压，然后输送到用户端。
110kV变电站变压器的运行机理分析主要涉及以下几个方面：110kV变电站变压器的运行基本原理是利用电磁感应现象实现电能的变换。
当交流电流通过变压器的绕组时，产生的交变磁场会使另一侧绕组中感应到电压。
通过合理设计变压器的线圈匝数和磁路结构，可以实现电能的降压、传输和升压。
110kV变电站变压器的运行过程中需要注意保持良好的绝缘状态。
绝缘油的质量和绝缘结构的完整性对变压器的运行性能至关重要。
定期对绝缘油的绝缘强度进行测试，及时更换老化的绝缘材料，可以有效提高变压器的运行可靠性。
110kV变电站变压器在运行中还需要合理的温度控制和负载均衡。
110kV变电站运行及常见故障分析
110kV变电站运行及常见故障分析变电站是变换电压的场所。
不论是把电厂产生的电和电能输出到远距离以外还是将电压降低到可以供居民使用，都离不开变电站。
变电站是联系电网的枢纽，通过变压器将各电网联系起来。
针对目前使用广泛的110kV变电站，本文就其运行要素，分析了变电站的类型和电气主接线的主要内容，详细分析了变电站的常见故障和处理措施。
标签：110KV变电站；存在的问题；相应的对策；分析变电站的组成及其分类变电站是把一些设备组装起来，用以切断或者接通，改变或者调整电压的电力设施。
变电站是输电和配电的集结点。
它主要是通过变压器将各级电压的电网联系起来，起着变换电压和分配电能的作用，是联系电网的纽带。
变压器属于变电站的主要设备之一，变压器的主要功能为变换电压。
而除了变压器该主要设备之外，变电站还由多种设备共同组合而成，例如：汇集电流母线设备、开闭电路装置、计量用互感器、仪表装置、控制用互感器、调度装置、继电保护装置与防雷保护装置等，部分变电站还具有无功补偿设备。
变电站的变压器设备和连接方法的不相同，可划分为不同等级的变电站。
一、变电站的类型常规情况下，变电站可划分为降压、分配与升压该三种变电站。
（1）转换变电站属于电网的高压电通过主接线分配后，然后输送到规定线路分配变电站，一般情况下和降压变电站综合产生功能反应（2）升压的变电站多数处于电厂中，将电厂产生的电通过主变压器增高，然后经过主接线系统根据规定回路输出至网络体系。
（3）降压变电站则与升压变电站相反，将电网传送的高压电通过主接线运输到主变压器后进行降压，最后传送到电力分配站。
二、110kV变电站电气主接线高压电气装置通过连线供应、分配电力或者构成的电路称之为变电站的电气主接线。
一个变电站的电气主接线的类型直接影响着整个电力体系和变电站安全运行情况。
110kV变电站相对应的电气主接线常规运行时具有两条线路，110kV 进线主要输送一路，倘若合上线路断路器的情况下，另外一路则当做是备置而不合上线路断路器。
分析110kV智能变电站运行维护问题及解决方式
分析110kV智能变电站运行维护问题及解决方式【摘要】110kV智能变电站作为电力系统中重要的组成部分，在运行和维护过程中仍然存在一些问题。
本文对110kV智能变电站的运行和维护问题进行了深入分析，包括设备故障、运行不稳定、数据管理等方面。
根据问题的具体情况，提出了相应的解决方式，如加强设备维护、优化运行管理、强化数据监测等措施。
还探讨了110kV智能变电站的问题防范策略和规范化建设，以保障其安全稳定运行。
在总结现有问题的基础上，展望了未来研究方向，并提出了相关建议和改进建议，旨在进一步完善110kV智能变电站的运行和维护机制，提高电力系统的可靠性和效率。
【关键词】110kV智能变电站, 运行维护问题, 解决方式, 防范策略, 规范化建设, 总结, 展望, 建议, 改进建议1. 引言1.1 背景介绍110kV智能变电站是电力系统中的重要组成部分，其运行状态直接关系到电网的安全稳定运行。
随着智能电网建设的不断推进，110kV智能变电站作为电力系统的重要节点，也面临着各种运行维护问题。
背景介绍部分旨在对110kV智能变电站的基本情况进行介绍。
110kV智能变电站是由变电设备、监控系统、通信系统等多个子系统组成的复杂系统。
其主要功能是将输电系统中的高压电能通过变压器降压到110kV电压级别，并通过开关设备进行配电和保护控制，保证电网各部分之间的安全运行。
随着电力系统负荷不断增长和智能化技术的快速发展，110kV智能变电站运行维护问题日益凸显。
深入分析110kV智能变电站运行维护问题及解决方式具有重要意义。
本文将从110kV智能变电站运行问题分析、维护问题分析、解决方式、问题防范策略以及规范化建设等方面展开讨论，旨在为提升110kV智能变电站的运行质量和维护效率提供参考。
1.2 研究意义110kV智能变电站是电力系统中重要的设备，对电网运行和供电质量有着重要的影响。
随着能源互联网的发展和电力系统的现代化需求，110kV智能变电站的建设和运行维护问题备受关注。
110kV变电站母线接线方式与调度运行分析
TECHNOLOGY AND INFORMAT析
汪涛 江苏省电力公司盐城供电分公司 江苏 盐城 224005
摘 要 本文针对110kV变电站中母线的接线方式，从单母线分段接线、双母线接线以及3/2接线，三方面展开研 究，并针对变电站的调度运行问题，从重合闸、纵差保护以及软件启动器，这三方面进行分析，以期能够为变电站 的供电工作，提供参考性建议。 关键词 110kV变电站；母线接线；调度运行
2 变电站调度运行分析
电压为110kV的变电站，承担着所辖区域的供电任务，需要 按照客户的用电需求与用电量差异，在选用不同的接线方式时， 还要科学调配提供的电力资源。变电站在调度运行的过程中，需 要将以下三方面问题，作为重点考虑内容，分别是重合闸的应用 问题、纵差保护的缺陷问题，以及软件启动器的应用问题。
（2）纵差保护缺陷。在开展变电站调度工作时，技术人 员应当根据有关操作标准，采用科学的调度措施，确保调度工 作能够安全进行。通常情况下，在供电线路当中，会使用部分 灵敏度较高、运行速度较快的设施。倘若在供电器件，其内部 的纵差保护装置发生运行问题，技术人员就应当更改信号，保 证线路可以正常运行。除此之外，针对运行期间发生的突发情 况，技术人员应当冷静对待，采取科学的措施，严格按照规定 进行维修处理[2]。
引言
就目前形势而言，伴随着我国电网建设工作的不断发展， 人们对于电能供应提出了更多的要求。通常在110kV的变电站 内，存在多种母线接地方式，会并且在电力调度运行期间会面 临诸多问题，对辖区的供电状况产生重大影响，倘若不能予以 有效处理分析，就会诱发供电问题。因而，针对110kV变电站 母线的接线方式与调度运行问题，进行探究分析，有着极大的 必要性与现实意义。
然而在应用重合闸的过程中也具有一定的劣势，重合闸 的应用会有一定概率，导致线路电路出现故障问题。通常情况 下，这些故障修复难度较大，会严重影响到变电站的正常、安 全运行。为此，相关技术人员在开展重合闸操作期间，应当准 确把控好实际条件，要在日常期间做好供电线路的检查工作。 针对其中发现的具备安全风险的线路，应当在第一时间内进行 维修，以此确保供电线路能够安全稳定运行。
110kv变电站运行与维护的分析
110kv变电站运行与维护的分析【摘要】为确保变电站的顺利运行与安全使用，使用变电站的设备时需按规定进行操作，提高其使用寿命，促进供电安全，增强可靠性。
为寻找相应措施对110kv变电站的设备进行管理与维护，本文对该变电站的设备运行与维护进行概括分析与探讨。
【关键词】110kv变电站运行与维护分析1 分析110kv变电站的运行1.1 自动化装置的使用和性能随科技的迅速发展，变电站在电网系统中使用自动化装置，可提高系统运行可靠性，实现了变电站无人值守且大大减轻了操作人员劳动强度[1]。
例如：自动重合闸的作用使线路开关因瞬间故障出现跳闸后在瞬间自动重合，使用电得以继续，避免对居民生活造成影响。
为确保用电安全，提倡用户使用两路甚至三路电源，当出现一路电源因故障跳闸，另一路可在瞬间自动投入工作。
此外，自动化装置与继电保护装置互相配合工作，在设备出现故障时，可瞬间切断故障点，避免事故继续扩大，从而保证电网得以安全运行。
由此看来，自动化装置的使用在110kv变电站中起到不可忽视的作用，能及时的对设备发生的故障进行切除，此外，能检测电网的运行状态，如若是出现运行异常，自动化装置可自行处理相关故障或是发出预警。
1.2 变电站的程序化操作顾名思义，程序化操作即借助于遥控器进行作业，完成对变电站内设备的控制，它贯彻于设备运行的整个过程中。
利用程序化进行操作，完全取代了原先人工较为繁琐的工序，它仅仅以一个可控制的程序对电网的运行进行监控及测控，大大提高了工作效率。
以变电站设备能够正常使用作为前提，于设备内安置遥控装备，操作人员使用电脑完成操作任务。
根据操作任务的顺序选出操作人员，并明确告之操作顺序与注意事项，对变电站的程序化操作起促进作用。
2 对110kv变电站进行维护2.1 设备的维护由于变电站的设备出现故障，从而导致电网的运行不正常，为避免出现这一问题，需对变电站的设备进行维护。
在常规的工作程序中，安排专职的工作人员负责管理设备，于设备表面粘贴标签注明该设备的使用期限及使用权限，运用可行的管理制度加强对设备的管理，以降低工作中设备出现故障的机率，提高设备的利用率[2]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太钢岚县110kV/35kV变电站目前运行状态
一、运行情况
袁家村铁矿项目共建有五座变电站。
其中采选区域三座110kV变电站，分别为磨磁、反浮选、采矿110kV变电站；普明球团区域一座球团110kV变电站；供水系统一座水源地35kV变电站。
一、磨磁110kV变电站
位于选矿区域磨磁厂房西侧占地8.1亩，双回110kV进线电源均引自袁家村220kV变电站约0.31公里。
50000kVA主变四台，三用一备。
主要为磨磁厂房的三座10kV高压配电室供电，同时有两路进线接受热电联产系统输出的电能。
从变电站到磨磁厂房的三座10kV高压配电室分别由两回10kV全屏蔽绝缘管型母线连接，在专用电缆隧道内敷设。
10kV配电系统：采用金属铠装中置式开关柜KYN36A-12（Z）（MA-EC），主变进线开关柜4面,分段开关柜4面，分段隔离柜4面，出线柜23面，PT及消弧柜4面，站用变压器柜2面，共41面。
进线母线桥4套，柜间纵向母线桥3套，柜间横向母线桥2套。
无功补偿系统：每套补偿容量4000kvar共3套，每相电容器接线方式为1串4并。
消弧补偿系统：采用700/100kVA容量2套的预调匝式补偿装置。
智能化站所站控层设备包括：系统服务器兼操作员工作站1台、远动工作站1台、网络设备、GPS对时设备、逆变电源、打印机、控制台、音响报警装置等。
二、浮选110kV变电站
位于反浮选厂房东侧占地4.1亩，双回110kV进线电源均引自袁家村220kV变电站约1.49公里。
31500kVA主变三台，二用一备。
主要为反浮选厂房的三座10kV高压配电室、环水10kV高压配电室、总砂10kV高压配电室、检修变压器和热电联产系统供电。
从该变电站到各处全部用高压电缆连接，专用电缆隧道内敷设。
到每座10kV高压配电室为双回10kV电源，一工一备。
10kV配电系统：采用金属铠装中置式开关柜KYN36A-12（Z）（MA-EC），主变进线开关柜4面, 主变进线隔离柜1面，出线柜23面，PT及消弧柜2面，站用变压器柜2面，共32面。
进线母线桥3套，柜间母线桥2套。
无功补偿系统：每套补偿容量4000kvar4套，每相电容器接线方式为1串4并。
消弧补偿系统：采用315/100kVAkVA容量1套,500/100kVA容量1套的预调匝式补偿装置。
智能化站所站控层设备包括：系统服务器兼操作员工作站1台、远动工作站1台、网络设备、GPS对时设备、逆变电源、打印机、控制台、音响报警装置等。
三、采矿110kV变电站
位于采矿区域内占地6.2亩，双回110kV进线电源均引自袁家村220kV变电站约0.105公里，电压等级为110kV /35kV。
先期投用16000kVA主变一台，主要为胶带运输系统、半移动破碎系统和采场
35kV环形架空线系统供电。
现阶段35kV高压出线有两路环线分别有东环和西环，东环设有2台2500kVA箱变,西环设有2台4000 kVA箱变。
35kV配电系统：采用金属铠装中置式开关柜KYN70—40.5（L），主变进线开关柜4面, 主变进线隔离柜1面，出线柜20面，PT及消弧柜2面，站用变压器柜2面，共32面。
进线母线桥3套，柜间母线桥2套。
无功补偿及谐波治理装置：每套装置由一套额定容量为±6Mvar 的SVG型静止无功发生器和一个额定容量为2Mvar、两个额定容量为3Mvar的电容器组构成，并将电容器组设置为3次、5次、7次滤波支路，并联构成的成套装置可实现无功在－6MVar～＋14MVar范围内连续快速调节），3次、5次、7次滤波支路（FC）的额定容量分别是2Mvar、3Mvar、3Mvar。
智能化站所站控层设备包括：系统服务器兼操作员工作站1台、远动工作站1台、网络设备、GPS对时设备、逆变电源、打印机、控制台、音响报警装置等。
四、球团110kV变电站
位于岚县普明工业园区太钢岚县矿业有限公司球团厂区内，双回110kV进线电源分别引自袁家村220kV变电站约10.9公里和普明110kV变电站约7.5公里。
容量31500kVA主变三台，二用一备。
主要的供电对象为球团生产系统、铁精矿过滤系统10kV高压配电室、储运系统10kV高压配电室。
10kV配电系统：采用金属铠装中置式开关柜：KYN36A-12（Z）（MA-EC），主变进线开关柜2面，进线隔离柜2面，分段开关柜1面，分段隔离柜1面，电容器开关柜2面，PT柜2面，出线柜12面，站用变压器出线柜2面，站用变压器柜2面，共26面。
进线母线桥2套，柜间母线桥2套。
无功补偿系统：补偿容量2400 kvar 1套，补偿容量3600 kvar 1套,每相电容器接线方式为1串4并。
智能化站所站控层设备包括：系统服务器兼操作员工作站1台、远动工作站1台、网络设备、GPS 对时设备、逆变电源、打印机、控制台、音响报警装置等。
消弧补偿系统：采用700/100kVA容量1套的预调匝式补偿装置。
智能化站所站控层设备包括：系统服务器兼操作员工作站1台、远动工作站1台、网络设备、GPS对时设备、逆变电源、打印机、控制台、音响报警装置等。
五、水源地35kV变电站
位于汾河一库太钢集团岚县矿业有限公司水源地厂区内，16MVA 主变两台一工一备。
主要供电对象为水系统4台鲁尔泵、4台提升水泵和2台1250kVA干变。
35kV配电系统：采用金属铠装中置式开关柜：KYN61-40.5，进线开关柜2面，线路PT柜2面，母线PT柜2面，主变出线柜2面，分段、联络柜2面，站变柜2面，共12面。
10kV配电系统：采用金属铠装中置式开关柜：KYN36A-12（Z）（MA-EC），主变进线开关柜2面，进线隔离柜2面，分段开关柜1面，
分段隔离柜1面，补偿电容器开关柜2面，PT柜2面，出线柜14面，站用变压器柜1面，共25面。
无功补偿装置：为两套额定容量±4Mvar的SVG型静止无功发生器。
智能化站所站控层设备包括：系统服务器兼操作员工作站1台、远动工作站1台、网络设备、GPS对时设备、逆变电源、打印机、控制台、音响报警装置等。
二、主接线图
磨磁站总平面图
浮选站总平面图
采矿站总平面图。
