应急照明的供电与控制方式

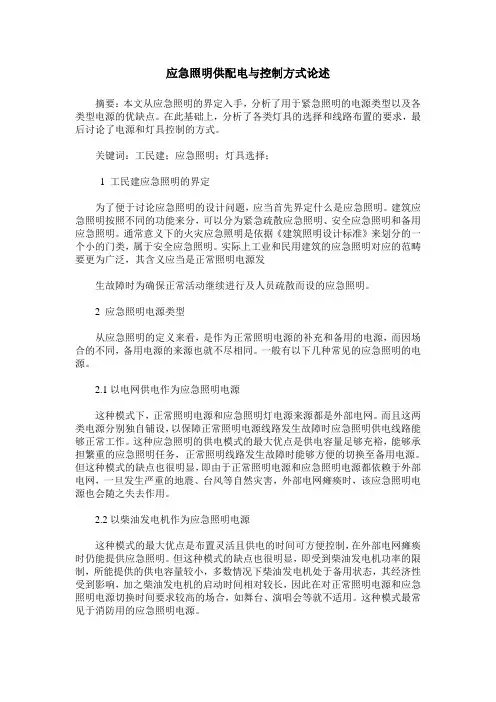

应急照明供配电与控制方式论述
应急照明供配电与控制方式论述摘要：本文从应急照明的界定入手，分析了用于紧急照明的电源类型以及各类型电源的优缺点。
在此基础上，分析了各类灯具的选择和线路布置的要求，最后讨论了电源和灯具控制的方式。
关键词：工民建；应急照明；灯具选择；1 工民建应急照明的界定为了便于讨论应急照明的设计问题，应当首先界定什么是应急照明。
建筑应急照明按照不同的功能来分，可以分为紧急疏散应急照明、安全应急照明和备用应急照明。
通常意义下的火灾应急照明是依据《建筑照明设计标准》来划分的一个小的门类，属于安全应急照明。
实际上工业和民用建筑的应急照明对应的范畴要更为广泛，其含义应当是正常照明电源发生故障时为确保正常活动继续进行及人员疏散而设的应急照明。
2 应急照明电源类型从应急照明的定义来看，是作为正常照明电源的补充和备用的电源，而因场合的不同，备用电源的来源也就不尽相同。
一般有以下几种常见的应急照明的电源。
2.1以电网供电作为应急照明电源这种模式下，正常照明电源和应急照明灯电源来源都是外部电网。
而且这两类电源分别独自铺设，以保障正常照明电源线路发生故障时应急照明供电线路能够正常工作。
这种应急照明的供电模式的最大优点是供电容量足够充裕，能够承担繁重的应急照明任务，正常照明线路发生故障时能够方便的切换至备用电源。
但这种模式的缺点也很明显，即由于正常照明电源和应急照明电源都依赖于外部电网，一旦发生严重的地震、台风等自然灾害，外部电网瘫痪时，该应急照明电源也会随之失去作用。
2.2以柴油发电机作为应急照明电源这种模式的最大优点是布置灵活且供电的时间可方便控制，在外部电网瘫痪时仍能提供应急照明。
但这种模式的缺点也很明显，即受到柴油发电机功率的限制，所能提供的供电容量较小，多数情况下柴油发电机处于备用状态，其经济性受到影响，加之柴油发电机的启动时间相对较长，因此在对正常照明电源和应急照明电源切换时间要求较高的场合，如舞台、演唱会等就不适用。
这种模式最常见于消防用的应急照明电源。
应急照明控制器原理
应急照明控制器原理
应急照明控制器是一种用于控制和监测应急照明系统的设备，其工作原理基于以下几个关键点：
1. 电源切换：在正常供电情况下，应急照明系统使用主电源（如市电）供电。
当主电源故障或中断时，应急照明控制器会自动切换至备用电源（如蓄电池）供电，以确保照明系统正常运行。
2. 监测主电源状态：应急照明控制器会不断监测主电源的状态。
如果主电源出现故障或中断，控制器会检测到这一变化，并触发备用电源的切换操作。
3. 充电和维护备用电源：应急照明控制器还负责对备用电源进行充电和维护，以确保备用电源始终处于良好的工作状态。
它会监测备用电源的电池电量，并在需要时进行充电，以保证在主电源中断时备用电源的持续供电能力。
4. 控制应急照明灯具：应急照明控制器可以通过开关、继电器或其他电子组件来控制应急照明灯具的状态。
当主电源正常时，控制器会
关闭应急照明灯具；当主电源故障时，控制器会打开应急照明灯具，保证人们在紧急情况下有足够的照明。
5. 自动测试和故障报警：为了确保应急照明系统的可靠性，应急照明控制器通常具有自动测试功能。
它会定期对照明系统进行测试，包括检查备用电源、照明灯具和相关电路的工作状态。
如果发现故障或异常，控制器会触发报警，以提醒维护人员进行修复和维护。
总体而言，应急照明控制器通过不断监测主电源状态、自动切换备用电源、控制照明灯具和进行自动测试，确保应急照明系统在主电源中断时能够正常工作，提供安全的照明环境。
同时，它还能提供故障报警，帮助及时发现和解决问题，保障照明系统的可靠性和实用性。
应急照明灯的控制方式设计
应急照明灯的控制方式设计1.手动控制方式：手动控制方式是指人工干预来控制应急照明灯的开关。
这种方式的特点是操作简单、直观，能够满足突发情况下的紧急需求，但需要人员及时触发，存在人为疏忽的风险。
在手动控制方式设计中，可以设置一个手动开关，方便人员进行操作。
开关可以是单体式的，也可以是分组控制的，以满足不同区域的照明需求。
此外，还可以设置一个指示灯，用于显示应急照明灯的开关状态，方便人员进行监控和操作。
2.自动控制方式：自动控制方式是指通过感应器、控制器等设备自动控制应急照明灯的开关。
这种方式的特点是无需人工干预，能够实时响应突发情况，自动开启应急照明灯，降低了人为疏忽的风险。
在自动控制方式设计中，可以采用以下几种感应器和控制器：(1)人体感应器：通过感应人体的热量辐射，实现当有人进入灯具半径范围内时，感应器自动触发开启应急照明灯。
这种方式适用于人员进出频繁的公共场所，如走廊、楼梯等区域。
(2)光感应器：通过感应光线的强弱变化，实现白天自动关闭照明灯，夜晚或光线不足时自动开启应急照明灯。
这种方式可以节约能源，在白天等有光照的环境下，自动关闭应急照明灯。
(3)烟雾感应器：通过感应烟雾的浓度变化，实现当烟雾浓度超过一定阈值时，自动开启应急照明灯。
这种方式适用于防火设施完备的区域，能够及时提醒人员火灾危险，确保安全疏散。
(4)控制器：通过外部指令或定时器实现对应急照明灯的自动开关控制。
控制器可以根据需要设置不同的工作模式和时间参数，实现自动切换和节约能源。
同时，控制器还可以与其他系统集成，实现联动控制，如与消防报警系统、安防监控系统等。
综上所述，应急照明灯的控制方式设计可以结合手动控制和自动控制两种方式。
手动控制方式适用于紧急情况下的人工干预，而自动控制方式适用于实时响应和节约能源的需求。
通过合理选择感应器和控制器，能够实现应急照明灯的准确控制，并保障人员的安全疏散。
应急照明集中电源原理
应急照明集中电源原理应急照明集中电源是一种专门用于应急照明的供电设备，其原理主要包括以下几个方面：1. 电池供电：应急照明集中电源一般采用高容量、长寿命的蓄电池作为主要电源。
电池通过充电器和逆变器的配合，将交流电源转换为直流电源，并储存起来。
2. 充电和放电控制：充电器会根据电池的当前状态，对电池进行充电控制，避免充电过度或欠充电。
逆变器则会根据照明设备的需求，将储存的直流电源转换为交流电源进行供电。
3. 切换和回路控制：一旦主电源发生故障或停电，应急照明集中电源会自动切换到备用电源状态，保持应急照明灯具的正常供电。
此时，回路控制器会关闭非紧急回路，以节省能源，只对照明设备进行供电。
4. 监控和保护：应急照明集中电源会监测电池的电量、温度以及系统的工作状态等参数，并及时预警和保护。
当电池电量过低或温度过高时，会自动切断供电以保护电池，同时发出警报提示。
总之，应急照明集中电源通过电池的储存和转换，充电和放电控制，切换和回路控制，以及监控和保护等功能，实现对照明设备的应急供电。
此外，应急照明集中电源还可以具备以下功能和原理：5. 自动测试与监测：为确保应急照明系统正常工作，集中电源可以定期进行自动测试和监测，检测电池的容量和性能、逆变器的输出电压和稳定性等，并记录测试结果。
6. 增强电池管理功能：集中电源可以具备智能电池管理功能，对电池进行实时监测、充放电管理、温度控制等，延长电池寿命，提高电池的可靠性和安全性。
7. 高效节能设计：集中电源可以采用高效率逆变器，减少能量损耗，提高能源利用效率。
同时，集中电源可以根据需要自动调节输出功率，以实现节能供电。
8. 远程监控与管理：集中电源可以与监控系统相连接，实现远程监控、报警和远程控制功能。
通过监控系统可以随时了解应急照明系统的状态和性能，及时发现和处理故障。
总的来说，应急照明集中电源通过电池供电、充电和放电控制、切换和回路控制、监控和保护等多个原理，实现对应急照明设备的可靠供电和智能管理。
消防应急灯原理
消防应急灯原理
消防应急灯是一种在灾难事故发生时，用于提供照明和指引人员撤离的特殊灯具。
其工作原理基本上可以分为以下几个方面：
1. 电池供电：消防应急灯通常内置了一块或多块可充电电池，以提供电能供灯使用。
这些电池会在正常供电状态下进行充电并储存电能，以备发生事故时使用。
2. 灯泡发光：消防应急灯一般采用LED等低功率、高亮度的
灯泡作为光源。
LED灯泡具有发光效率高、耗电低、寿命长
等优点，非常适合作为应急灯的光源。
3. 传感器检测：消防应急灯通常内置了光线传感器和人体感应器。
光线传感器能够感知周围环境的亮度，当发现环境变暗时会自动启动应急灯光。
人体感应器则可以感应到人的存在，当有人经过时也会自动点亮灯光，以提供照明和指引。
4. 电路控制：消防应急灯内部还配备了一套智能电路控制系统。
该系统可以监测电池电量、控制光线传感器和人体感应器的工作，以及控制灯光的亮度和开关。
同时，还可以与其他消防应急设备（如报警器、消防门等）进行联动，实现更加智能化的应急处理。
总的来说，消防应急灯通过电池供电、灯泡发光、传感器检测和电路控制等方式，来实现在灾难事故发生时提供照明和指引的功能，以保障人员的生命安全。
应急照明等工作原理
应急照明等工作原理
应急照明的工作原理是通过一个独立的电源系统来供电，通常是采用蓄电池作为备用电源。
当主电源发生故障或停电时，蓄电池会立即为照明设备供电。
蓄电池充满电后，电流会通过自动转换开关进入备用回路。
这个回路包括电源转换器、控制电路和照明设备。
控制电路会监测主电源状态，当主电源失效时，控制电路会自动切换到备用电源，打开应急照明设备的开关，使其亮起。
在正常情况下，主电源供电，蓄电池会通过电源转换器进行充电。
电源转换器的作用是将交流电转换为直流电，供给蓄电池充电。
同时，转换器还会为控制电路和照明设备提供所需的直流电。
当主电源失效时，控制电路会自动检测到电源状态改变，并迅速切换到备用电源。
备用电源将直流电供给照明设备，使其继续亮起。
控制电路还会进行自检，确保电路连接正常，并监测电池电量，当电量过低时，会启动充电功能，以保持蓄电池的充电状态。
应急照明设备一般采用LED灯具，LED的特点是高亮度、低耗能、寿命长。
LED灯具通过控制电路进行驱动，保证在应急情况下能够提供足够的照明亮度。
总的来说，应急照明设备的工作原理是通过蓄电池备用电源和控制电路的配合，实现在主电源故障时能够及时自动切换到备
用电源，使照明设备维持亮起，确保人们在应急情况下有足够的照明。
消防应急照明控制原理
消防应急照明控制原理
消防应急照明控制原理是指当发生火灾等突发情况时，自动启动应急照明系统，为人员疏散提供光源和照明保障。
控制原理主要包括以下几个方面：
1. 火灾报警信号触发：当建筑内部的火灾报警系统侦测到火灾信号时，会发送信号给应急照明控制系统。
2. 控制信号传递：控制系统会解读火灾报警信号并将相关信号传递给应急照明系统。
3. 自动切换应急模式：应急照明系统接收到控制信号后，会自动切换到应急模式。
一般情况下，应急照明系统会采用直流供电方式，以备份电源供电。
4. 照明设备激活：在应急模式下，应急照明系统会自动启动照明设备，例如应急灯具、指示灯等。
这些设备通常会安装在紧急疏散通道、安全出口、楼梯间等位置，以提供足够的照明亮度，帮助人员进行安全疏散。
5. 智能控制与监测：现代的应急照明系统通常也会配备智能控制与监测功能。
例如，可以实时监测照明设备的工作状态、电量余量等，并通过网络平台或远程控制设备进行管理与维护。
通过以上控制原理，消防应急照明系统能够在火灾等紧急情况下快速、自动地提供照明保障，为人员疏散提供可靠的光源支持，保障人员的生命安全。
应急照明的供电与控制方式
应急照明的供电与控制方式应急照明是在突发情况下照明设备的供电和控制方式。
在紧急情况下，应急照明的供电和控制方式至关重要。
下面将介绍应急照明的供电方式和控制方式。
一、应急照明的供电方式1.储能式供电方式：储能式应急照明是通过储存电能的方式供电，常见的储能设备主要有蓄电池和超级电容器。
当正常供电中断时，储能设备能够及时将积累的电能释放出来，维持照明设备正常运行。
这种供电方式具有反应时间短、自动切换快、运行稳定等优点，是目前应急照明常用的供电方式。
2.自发式供电方式：自发式应急照明是通过自发光源供电，常见的自发光源有荧光粉、夜光粉等。
这种供电方式不需要外部电源，只需要在正常供电状态下通过光线照射，通过光的吸收和释放实现自发光效果，当正常供电中断时，自发光源能够提供紧急照明。
这种供电方式具有无需电源、免维护等优点，但亮度较低，照明时间有限。
3.机械式供电方式：机械式应急照明是通过机械装置供电，常见的机械装置有手摇式、踩踏式等。
这种供电方式不需要电池或外部电源，只需要通过人工操作产生机械能，利用机械能驱动发电机或压缩空气等装置，实现照明设备的供电。
这种供电方式具有无需电源、可控性强等优点，但需要人力操作，供电时间有限。
二、应急照明的控制方式1.手动控制方式：手动控制是指通过人工开关或按钮等手动操作控制应急照明的开关。
当正常供电中断时，人们可以手动切换应急照明的开关，使照明设备切换到应急状态。
手动控制方式简单可靠，但需要人员及时操作。
2.自动控制方式：自动控制是指通过传感器或控制器等自动监测环境的变化，并根据预设条件自动切换应急照明。
常见的自动控制方式有光控制、烟感控制、人体感应控制等。
当探测到光线不足、烟雾浓度过高或有人经过时，自动控制器将触发应急照明的开关，实现自动切换到应急状态。
自动控制方式无需人工干预，能够实现省电、省时的效果，但需要安装和调试控制设备。
3.智能控制方式：智能控制是指通过智能技术实现对应急照明的自动控制。
应急照明集中控制系统原理
应急照明集中控制系统原理在现代社会中，应急照明集中控制系统被广泛应用于各类场所，如商业建筑、工业厂房、学校、医院等。
该系统的原理是通过集中控制器对照明设备进行管理和控制，以确保在紧急情况下能够提供安全可靠的照明。
一、系统组成应急照明集中控制系统主要由以下几个组成部分组成：1. 集中控制器：集中控制器是系统的核心，它负责对照明设备进行集中管理和控制。
集中控制器通常配备有触摸屏或按钮等人机界面，方便用户进行操作和监控。
2. 照明设备：照明设备包括应急照明灯具和普通照明灯具。
应急照明灯具通常使用蓄电池作为电源，在断电情况下能够继续提供照明。
普通照明灯具则通过电网供电，用于日常照明。
3. 电源设备：电源设备主要包括市电供电和蓄电池供电两种方式。
市电供电是系统的主要电源，而蓄电池供电则是在市电中断时提供应急照明的备用电源。
4. 传感器：传感器用于感知环境中的光线、温度等参数，并将这些信息传输给集中控制器。
根据传感器反馈的信息，集中控制器可以自动调节照明设备的亮度和开关状态。
二、工作原理应急照明集中控制系统的工作原理如下：1. 系统初始化：在系统启动时，集中控制器会对照明设备进行初始化，并与各个照明灯具建立通信连接。
2. 照明控制：根据用户设定的亮度要求和场所需求，集中控制器可以对照明设备进行集中控制。
例如，可以根据环境光线感应器的反馈信息，自动调节照明灯具的亮度，以达到节能的目的。
3. 应急照明管理：当市电突然中断时，集中控制器会自动切换到蓄电池供电模式，同时控制应急照明灯具亮起，确保场所内的安全照明。
在市电恢复后，集中控制器会自动切换回市电供电模式，同时对蓄电池进行充电，为下次应急使用做好准备。
4. 异常监测：集中控制器会实时监测照明设备的工作状态，并对异常情况进行报警。
例如，当某个照明灯具故障时，集中控制器会发送故障信息给操作人员，以便及时维修和更换设备。
三、应用场景应急照明集中控制系统广泛应用于各类场所，如商业建筑、工业厂房、学校、医院等。
应急照明灯原理
应急照明灯原理
应急照明灯是一种用于突发情况下提供照明的装置。
其原理是通过储存电能并在停电或其他紧急情况下释放电能来供给照明。
应急照明灯通常由灯具和电源组成。
电源通常是一次性或可充电的电池或电池组，而灯具则是一种特殊设计的LED灯，具
有高能效和长寿命。
当供电正常时，应急照明灯会通过交流电源进行充电，并将电能储存在电池中。
同时，应急照明灯也会利用部分电能为灯具提供照明，以满足日常需要。
当停电或其他紧急情况发生时，应急照明灯会自动切断交流电源的供电，并通过电池释放储存的电能为灯具提供照明。
通常，应急照明灯会自动启动并在灯具上点亮一个或多个LED灯，
提供足够的照明强度，以供人们在黑暗中行动。
同时，为了方便使用，应急照明灯通常还配备有手动开关和充电指示灯。
手动开关可以控制灯具的开关，而充电指示灯可以显示电池的充电状态，方便用户知道何时需要充电。
总之，应急照明灯通过储存电能并在停电或其他紧急情况下释放电能来为人们提供照明。
它是一种可靠的应急照明设备，广泛应用于各种室内和室外场所，以确保人们在紧急情况下有足够的照明。
消防应急照明灯原理
消防应急照明灯原理
消防应急照明灯是一种用于火灾事故发生时提供照明的紧急设备。
它的工作原理主要是依靠电池供电，在火灾断电或供电线路故障时自动切换为应急照明模式。
在正常供电情况下，消防应急照明灯会通过电源将电能转换为照明光源。
同时，它还会将部分电能存储在内置的蓄电池中，以备在断电情况下使用。
当火灾发生或供电线路故障导致断电时，消防应急照明灯会自动切换至应急照明模式。
在这种模式下，照明灯会利用存储在蓄电池中的电能，通过稳压和变流装置将其转换为适合照明的电流。
这样就能够提供持续、稳定的照明光源，确保人们在火灾事故中有足够的照明来进行疏散和逃生。
除了提供照明外，消防应急照明灯通常还具备其他功能，例如：自动充电、自动亮度调节和紧急报警等。
这些功能的实现往往依赖于内部的智能控制系统，能够根据外部环境和电池状态等信息自动调节工作状态，确保设备的正常运行和使用寿命。
综上所述，消防应急照明灯通过电池供电，在火灾断电或供电线路故障时自动切换为应急照明模式，利用蓄电池中储存的电能提供持续照明，并通过智能控制系统实现其他功能。
这种设备在火灾事故中起到了关键的作用，保障了人员疏散和逃生的安全。
浅析建筑电气中消防应急照明的供电与控制
浅析建筑电气中消防应急照明的供电与控制摘要：消防应急照明设施一直都是建筑中的重要消防设施。
不仅关系到消防过程中消防人员的疏散和火灾的扑救，也和广大人民群众的生命财产安全有直接的关系。
在电源中断时，建筑电气中的消防应急照明设备对于人员疏散、消防救援工作和生产工作都有很大的作用。
根据国家的规定，很多单层建筑、多层建筑和高层建筑的特定部位都需要被安装上应急照明设备。
本文主要就建筑电气中消防应急照明的供电与控制进行分析。
并解析现行规范中消防应急照明和疏散指示系统在实际案例中所体现的智能化和人性化优势。
关键词：集中控制电源；消防应急灯具；消防应急系统引言：随着社会经济的不断发展，人们也会对建筑物内部的综合性能提出越来越高的要求。
虽然目前建筑物的面积正变得越来越大，但是内部的设施也因此变得越来越齐全，内部建筑装修的材料种类也因此变得越来越多。
这会让建筑内部的火灾隐患变得更大。
建筑内部的安全疏散工作也会变得越来越复杂。
如果又不能够直接改善日常的消防工作，一旦发生火灾，则很容易发生死伤事件。
消防应急照明系统作为消防安全系统中重要的一个部分一直都发挥着重要的作用。
从大量案例来看，GB51309-2018内部规定所交代的照明设备有极强的智能性，而且各种设备功能也显得更加先进。
1.应急照明的概念一般情况下，包括疏散照明、安全照明和备用照明等几个部分一起构成了疏散照明。
一般而言：疏散照明主要为了确保有效地辨认疏散通道而存在的照明。
这种类型的照明方式能够让所有处于危险的人员都更好地被照明。
对于潜伏在危险中的人员来说，只有配合安全照明才能够更好地保证其安全。
所有备用照明的方式都是为了能够让正常生活继续和暂时继续进行而设置的一种应急照明方式。
2.消防应急照明和疏散指示系统2.1消防应急照明和疏散指示系统的概述对于多数消防应急照明系统和疏散系统而言：如果一旦发生了火灾，所有的人员都需要在第一时间进行安全疏散和灭火救援行动。
该消防系统为疏散和救援提供必要的照度条件及正确的疏散指示信息。
消防应急照明灯接线原理
消防应急照明灯接线原理
消防应急照明灯的接线原理如下：
1. 普通供电模式下：将普通电源的火线和零线分别连接到应急照明灯的火线和零线上。
2. 应急供电模式下：当普通电源断电时，应急照明灯会自动切换到应急供电模式。
在应急供电模式下，应急照明灯的电池组会供电给灯具。
3. 接线方式：将应急照明灯的火线分别连接到灯具的火线接线端，将零线分别连接到灯具的零线接线端。
同时，将应急照明灯的正极线和负极线分别连接到灯具的对应电极上。
4. 自动充电：应急照明灯的电池组通常会自带充电功能，当普通供电模式下时，电池组会自动通过电源充电。
同时，应急照明灯会自动监测电池组的电量，当电量不足时，会发出报警信号。
5. 检测逻辑：应急照明灯还会配备独立的检测电路，用于检测普通供电模式和应急供电模式下的供电状态和灯具的工作状态。
当发生故障或异常时，应急照明灯会发送信号，提醒用户及时处理。
需要注意的是，在安装和操作应急照明灯时，应按照相关的标准和要求进行。
接线时，要保证接触良好、接线端子牢固可靠，以确保照明灯的正常工作和灵敏响应。
同时，应定期进行维护
保养，包括检查电源和电池组的状态、灯具的光源等。
这样可以确保应急照明灯在发生火灾或其他紧急情况下能够正常运行，为人员疏散提供充足的照明。
消防应急灯工作原理
消防应急灯工作原理
消防应急灯工作原理是通过接收到消防警报或断电信号后，自动启动电池供电系统，将储存在电池中的能量转化为可供灯具照明的电能。
具体工作原理如下：
1. 接收信号：消防应急灯内置接收器，可以接收到消防警报或断电信号。
2. 启动电池供电系统：一旦接收到信号，灯具中的控制系统会立即切换到电池供电模式。
同时，电池负责提供给灯具所需的电能。
3. 电能转换：在电池供电模式下，灯具将电池储存的直流电能转换成适宜用于照明的电能。
4. 灯光发射：转换后的电能将被送到灯管或LED灯珠，通过
电流激发光源，使其发出明亮的灯光。
5. 照明效果：灯光发出后，消防应急灯能够提供足够的亮度，确保人们在火灾等紧急情况下能够清晰看到逃生通道和其他避难设施。
6. 持续供电：电池供电系统提供的电能可以持续供应一段时间，确保灯具能够持续工作，直到消防警报解除或电力恢复。
总结来说，消防应急灯工作原理是通过接收信号触发电池供电
系统，将电池储存的能量转换成可供灯具使用的电能，从而提供紧急情况下的照明。
应急照明厂家：应急照明灯的控制方式
应急照明厂家：应急照明灯的控制方式在建筑物中使用应急照明灯是必要的，因为在断电等紧急情况下，它们可以为人们提供照明，帮助他们从危险的区域安全地撤离。
为了实现灯具的有效控制和管理，应急照明厂家通常会提供各种不同类型的控制方式。
本文将介绍应急照明灯常用的控制方式及其优缺点。
常开式常开式是指应急照明灯处于开启状态，只有在断电时才会关闭。
它们可以单独使用或与主照明灯一起控制，以确保在紧急情况下建筑物内的取火灾、地震等其他灾难逃生安全。
常开式灯具使用起来非常简单，不需要外部控制运作，而且能够在最短时间内响应险情，因此非常适合应急照明的使用。
然而，常开式的不足之处在于灯具需要不断工作，这会影响灯的寿命，而且会增加耗能、暖和等难题。
因此，这种方式不适用于灯具的容量较小、使用时间较长的情况。
手动式手动式是指应急照明灯需要通过手动操作才能启用，如自动灯控专业版中设有手动测试/维护开关。
这种控制方式通常适用于偶尔或定期使用的应急照明设备，如应急箱、道路救援等。
手动式简单易用，无需外部能源供应，且不会浪费能源。
然而，这种控制方式需要人员进行手动操作，并存在潜在的人为操作失误情况。
自动式自动式是指应急照明灯可通过自动控制启用。
自动式适用于大型建筑物等对应急照明设备的总需求量较大、面积广等场所。
自动式应急照明管理系统一般由多个灯组成，并能够自动监测建筑物的需求情况，如断电、火灾等，让应急灯自动启动。
自动式的最大优点则是能够自动运行，精简用力，确保建筑物在断电等特殊情况下能够靠着应急灯保持通透。
然而，自动式也存在一些缺点。
例如，由于它依靠外部电力提供的能源，可能在某些条件下无法正常启用。
而且，这种类型的装置需要更高的安装和维护技术，需要更高性能的质量标准，因此必须通过专门公司或团队的合理控制才能达到最佳的效果。
手动/自动组合式手动/自动组合式通常使用开关控制系统来实现。
这些开关非常容易安装和调整，遵循专业的应急照明灯接线标准，在手动操作系统无法正常使用的情况下，可以自动启用，确保电源不中断。
火灾应急照明灯具的控制与接线方式
火灾应急照明灯具的控制与接线方式1 引言应急照明是指在正常照明系统因发生故障或必须切断正常电源，不再提供正常照明的情况下，用于确保疏散通道被有效地辨认和使用，确保处于潜在危险之中的人员的安全以及确保正常活动继续进行的照明。
它包括：疏散照明、安全照明与备用照明。
应急照明的设计有许多种方式，但在具体工程中如何科学、完善地设计好应急照明系统却是一件非常重要的事情。
对于一些没有设置火灾自动报警系统而且安装的应急照明灯具不多且较为分散、规模不大的建筑物，设计人员常常采用自带蓄电池的灯具作为应急照明，而这些灯具在火灾时如何实现强制点亮呢？切断主电源，靠自带的蓄电池作为消防电源？这似乎又有悖于规范的要求（消防时要求切断非消防线路）。
本着可靠、规范、灵活、经济实用的原则，笔者对火灾应急照明灯具的控制及接线做些尝试，以达到不同场所对应急照明灯具的控制要求（应急灯具自带蓄电池只在消防线路断电时投入运行）。
2 应急照明的控制原理消防应急灯具连接的主电供电方式与控制方式应保证在火灾发生时，能使所有消防应急灯具全部切换到应急工作状态。
《火灾自动报警系统设计规范》（GB 50016-98）第6.3.1.8条规定：“消防控制室在确认火灾后，应能切断有关部位的非消防电源，并接通警报装置及火灾应急照明灯和疏散标志灯”。
在实际工程应用中，常常采用正常照明的一部分兼疏散照明用，其分散的就地灯具开关状态是处在不确定的状况下，事故停电时处于常亮状态的疏散指示灯和点亮状态的应急照明灯不存在自动点亮的问题，而处于熄灭状态的疏散标志灯和应急照明，就必须使其强制点亮。
图1 应急照明控制原理图Fig.1 control principle of emergency lighting尽管应急照明的控制有多种方式，但其原理是相同的，如图1所示，当手动时，按下开灯按钮S1，接触器线圈KM得电，其常开触点闭合，接触器完成自锁，灯具点亮；自动时，火灾自动报警联动触头K接到来自火灾探测器的信号后闭合使得接触器线圈KM得电，其常开触点闭合，接触器完成自锁，灯具点亮。
应急灯原理
应急灯原理
应急灯原理是利用电池的电能通过转换电路，将直流电转换为交流电，进而通过高频变压器将电压提升至数千伏的高压电，再通过半导体器件将高压电转换为直流电，最终通过气体放电装置使电能转化为光能。
具体的原理如下：
1. 电池供电：应急灯通常采用充电电池作为电源，无论是干电池还是可充电电池都可以使用。
2. 充电电路：将外部交流电通过整流电路转换为直流电，并通过充电控制电路对电池进行充电，确保电池能够持续供电。
3. 反向转换电路：在正常供电情况下，应急灯处于待机状态，此时通过反向转换电路将电池充电电路切断，避免电池过放。
4. 转换电路：当外部供电中断时，应急灯即进入应急状态。
转换电路将电池的直流电转换为交流电。
5. 升压电路：交流电通过高频变压器将电压升高，以便进一步转换为高电压。
6. 整流电路：通过半导体器件将高电压的交流电转换为直流电。
7. 放电装置：将直流电输入到气体放电装置中，使气体放电，进而产生光。
8. 光能转化：气体放电产生的光能被应急灯的灯管或LED灯
珠所吸收，发出强光。
9. 光能传播：应急灯将发出的光能以广泛而均匀的光照方式传播到周围空间，以提供足够的照明效果。
通过以上原理，应急灯能够在外部供电中断时立即切换为备用电源供应电能，以确保在紧急情况下提供足够的照明。
同时，应急灯还具备多种保护功能，如过充保护、过放保护和短路保护，以确保电池和电路的安全使用。
应急照明控制操作方法包括
应急照明控制操作方法包括
1. 手动操作：应急照明设备通常配备了手动开关，用户可以通过手动开关打开或关闭应急照明灯。
2. 自动操作：部分应急照明设备可以根据电力室或电路中断自动切换到应急状态，无需人工干预。
一旦供电中断，应急照明设备会自动开启，并用备用电源供电。
3. 遥控操作：一些应急照明设备可以通过遥控器来控制开关、调节亮度等功能。
这种操作方法适用于一些难以到达或不便操作的位置。
4. 光控操作：某些应急照明设备可以配备光控器，通过感应环境光线的变化来自动调节灯光的亮度，以达到节能的目的。
5. 时间控操作：在某些场合下，应急照明设备还可以通过时间控制器来设置特定的开关时间，达到预设的工作时间。
6. 人体感应操作：一些应急照明设备可以通过人体感应器感应到人的存在，进而自动开启或关闭照明灯。
这种操作方法可以在人员进出的场所实现自动控制。
应急照明供电的方式
应急照明供电的方式应急照明供电是在紧急情况下，如停电、火灾等意外事件发生时提供照明的一种方式。
它能确保人们在黑暗中能够及时找到逃生通道和设备，减少人员伤亡和财产损失。
目前，应急照明供电方式主要有以下几种：备用电源、太阳能供电、发电机组供电、蓄电池供电和航空灯。
备用电源是目前应急照明供电的主要方式之一、它是一种通过连接备用电源与照明设备，以备电源发生故障或停电时提供供电的方法。
备用电源通常是通过蓄电池或可充电电池提供电能，以确保在停电或电源故障下，照明设备能够继续工作。
备用电源的使用电压及放电时间可以根据需要进行调整，并且可以实现自动化控制，便于管理和维护。
太阳能供电是一种利用太阳能进行应急照明供电的方法。
太阳能供电通过将太阳能转换为电能，用于照明设备的供电。
太阳能电池板是太阳能供电的核心部件，它可以将太阳能转化为电能，并储存到蓄电池中，以供应暗时使用。
太阳能供电具有绿色环保、稳定可靠等优势，适用于户外应急照明、交通照明等场所。
发电机组供电是一种通过发电机组提供电能的方法。
发电机组是一种能够将机械能转化为电能的设备，通过燃油或其他能源驱动发电机发电，提供应急照明所需的电能。
发电机组供电具有输出功率高、响应速度快、长时间供电等优点，适用于大型建筑物、工厂、医院等场所的应急照明需求。
蓄电池供电是一种通过蓄电池提供电能的方法。
蓄电池是一种能够将电能储存起来的装置，通过外部电源将电能储存到蓄电池中，在需要时将储存的电能转化为供电。
蓄电池供电具有体积小、便于携带、充电方便等优点，适用于个人、家庭、商业场所等小范围的应急照明供电。
航空灯是一种在紧急情况下进行导航、警示的照明设备，主要用于航空器、高塔、建筑物等场所。
航空灯利用高亮度的灯光进行警示，便于人们在黑暗中找到逃生通道和设备。
航空灯的供电方式通常是通过连接备用电源或太阳能电池板实现的，以确保在停电或电源故障下，航空灯能够正常工作。
综上所述，应急照明供电方式有备用电源、太阳能供电、发电机组供电、蓄电池供电和航空灯等几种方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应急照明的供电与控制方式
谢志宏（中国建筑技术集团有限公司建筑设计院，北京 100013）
摘要：文章对民用建筑物内的应急照明的供电方式及其控制方案进行了探讨。
关键词：应急照明供电控制方式蓄电池消防控制模块节能
Power Supply and Control Method of Emergency Lighting
XIE Zhi-hong (Institute of Architectural Design，China Building Technique Group Co., Ltd. Beijing100013，China)
[Abstract] The paper discusses the power supply and control method of emergency lighting inside the civil buildings.
[Key words]emergency lighting; power pupply; control method; battery; fire fighting control module; energy saving
1 引言
应急照明，是指在非正常状况下才使用的照明设施，包括：备用照明、疏散照明、安全照明。
在民用建筑物中突发灾难时，应急照明、疏散指示照明显得尤其重要。
在外界电源中断时，建筑物内的人员迅速安全撤离灾难区，大楼内的应急照明系统起到了主要作用。
安全可靠、技术先进、经济合理的应急照明设计就十分重要，应急照明的供电方式及其控制方案进行一下探讨。
2 应急照明设计的相关规范
关于应急照明的设计,国家规范有多处作出了明确规定，设计人员都应遵循。
《民用建筑电气设计规范》JGJ/T16-92中有关应急照明供电设计的条款（11.8.7.2、11.8.7.4、11.8.9等）指出：应急照明应由两路电源供电，在重要场所或供电条件不具备两个电源或两回线路时，还应设置有蓄电池的应急照明灯或用蓄电池组供电：带蓄电池的应急照明灯可接自本层（本区）配电盘的专用回路，或防灾专用配电盘。
《火灾自动报警系统设计规范》ＧＢ５０１１６－９８第６.３.１.８条规定：“消防控制室在确认火灾后，应能切断有关部位的非消防电源，并接通警报装置及火灾应急照明灯和疏散标志灯。
”
由此可见，应急照明设计的关键点在于：应有两个独立的电源和火灾时应急灯具能自动点亮。
实际设计中还应考虑节能问题，当应急照明作为正常照明的一部分并与此同时使用时，有些区域如楼梯间、走廊、电梯厅等处要求应急照明灯也要有延时自熄的功能，以节省电能。
3 应急照明电源的种类
应急照明供电方式的选择，应考虑应急照明的种类、转换时间、持续工作时间、各种电源的特点及实际工程的要求等多种因素，做到安全可靠、技术先进、经济合理。
3.1由电网独立电源供电。
要求由外部引来两路独立电源供电，确保一路故障时，另一路仍能继续工作。
这种电源具有转换时间易满足要求、持续工作时间长、供电容量不受限制的特点。
但是，在目前的城市供电条件下，要得到两路完全独立的高压电源的可能性比较小。
在大部分情况下，供电部门不能提供完全独立的两路高压电源，或者虽然能够提供但因
为投资过大而被建设方否决；
3.2由柴油发电机组供电。
其特点是供电容量和供电时间基本不受限制，但由于机组投入运行需要较长时间，经常处于后备状态的机组，停电时自启动时间规范要求小于３０ｓ，因此只能作为疏散照明和备用照明，而不能用于安全照明及某些对转换时间要求较高的场所的备用照明。
这种电源在高层建筑中常常为满足消防用电要求而设置，专门为应急照明设置是不经济的；
3.3采用蓄电池电源。
当采用灯内自带蓄电池(原理图见图一)即自带电源型应急灯时，其优点是供电可靠性高、转换迅速、增减方便、线路故障无影响、电池损坏影响面小，缺点是投资大、持续照明时间受容量大小的限制、运行管理及维护要求高。
这种方式适用于应急照明灯数不多，装设较分散，规模不大的建筑物。
当采用集中或分区集中设置的蓄电池组供电方式(原理图见图二)时，其优点是供电可靠性高、转换迅速，它与灯内自带蓄电池方式相比投资较少、管理及维护较方便，缺点是需要专门的房间、电池故障影响面大，且线路要考虑防火问题。
这种方式适用于应急照明种类较多、灯具较集中、规模较大的建筑物。
在实际工程设计的过程中，由于对系统的要求和应用范围不相同，所以仅仅选择上述某一种电源形式有时是很难满足要求的，也很难做到安全可靠，经济合理。
因此供电方式的确定要结合消防动力负荷综合考虑，同时选择两种及两种以上的应急照明电源。
应急照明灯数不多，规模小的建筑物选用自带蓄电池的供电方式，规模较大的高层建筑和一些特殊重要的建筑采用电网独立电源供电，配以发电机组或蓄电池组，或者采用由发电机组与自带蓄电池相结合用的供电方式。
4 应急照明的控制形式
应急照明的控制一般可有三种形式：
4.1应急照明灯具全天２４小时点亮。
火灾发生时，由于灯始终是亮的，不会影响人
员疏散，也不必由消防控制中心控制。
这种方式的缺点是耗费电能，对灯具的工
作寿命也有影响；
4.2应急照明灯具全部自带蓄电池，平时由现场的跷板开关就地控制开闭，火灾时由
消防控制中心切断其外部的供电电源，由灯具自带蓄电池供电，保证灯具的点亮。
这种方式的缺点是一次性投资大（灯具必须自带蓄电池），灯具维护工作量也很
大；
4.3应急照明作为正常照明的一部分并与其同时使用，当正常照明因故失电时，无论
应急照明的控制开关处于何种状态（开／闭），都应自动点亮。
这种方式是比较
理想的控制方式，但要求布线时必须增加一根控制线。
5 典型应用方案：
根据上述，应急照明的供电方式和控制方式可以组合出很多种方案，下面列举几种方案供大家参考，并给出接线原理图。
5.1一路市电供电，所有应急灯自带蓄电池组，市电断电时，应急照明自动点亮，其
接线原理图见图三。
本方案多用于三类建筑的应急照明。
5.2双路市电供电，所有应急灯不带蓄电池组（疏散指示灯除外），火灾时消防系统
联动，自动点亮应急照明灯具，其接线原理图见图四。
本方案多用于规模较小的
二类建筑的应急照明。
5.3双路市电供电，所有应急灯自带蓄电池组，火灾时消防系统联动，自动点亮应急
照明灯具，其接线原理图见图五。
本方案多用于规模较大的二类建筑或规模较小
的一类建筑的应急照明。
5.4双路市电供电，所有应急灯不带蓄电池组，由区域集中式蓄电池组（EPS）作后
备电源，火灾时消防系统联动，自动点亮应急照明灯具，其接线原理图见图六。
本方案多用于一类建筑的应急照明。
对于以上方案，如要求灯具常亮，则取消灯具的就地控制开关即可。
结束语
民用建筑物内的应急照明的供电方式及其控制方式的选择上既要满足消防的要求,保证可靠性，又要满足经济性，减少投资，降低运行费用；总之，要与建筑的规模相称。
参考文献
《民用建筑电气设计规范》ＪＧＪ／Ｔ１６－９２
《火灾自动报警系统设计规范》ＧＢ５０１１６－９８。
