WL-IV SF6 高精度微水测量仪说明书
WL-IVSF6高精度微水测量仪前言尊敬的用户：如果您是第一次使用本产品，敬请注意以下事项：测量开始，首先全部打开仪测量管道上的针型阀，然后用面板上的流量阀调节流量。
测量结束，则反之操作。
WL-IV SF6气体微水测试仪在放置长时间不使用时，在测试管道和气室中会剩有部分空气，因此在第一次测试时，其中的高湿气体会影响其测试速度，因为被测SF6气体达到饱和前需要先要将空气中的湿气带走。
所以我们会发现当测试第二台SF6电气设备及以后再测量的速度就会很快（3-5分钟）。
如偶高温天气需做测量，我们建议尽量将测量时间安排在早晨温度较低时，因为较高的气温会影响测量的准确性。
参考标准：中华人民共和国电力行业标准DL/T506-2007《六氟化硫电气设备中绝缘气体湿度测量方法》对测量环境温度与湿度的要求环境温度：5℃～35℃（尽可能在10℃～30℃间测量）谢谢合作！目录一、产品特点 (3)二、技术参数 (3)三、面板说明 (3)1.前面板 (3)2.后面板 (4)3.液晶屏 (4)四、测量方法 (5)1.连接SF6设备 (5)2.功能选择 (5)3.检查电量 (5)4.开始测量 (6)5.存储数据 (6)6.修改时间 (6)7.查看历史数据 (6)8.测量其他设备 (6)9.测量结束 (6)五、注意事项 (7)六、装箱清单 (7)七、售后服务 (7)附录A (9)附录B (10)一、产品特点1.便携式设计：仪器更轻，携带、使用方便。
2.测量快速：仪器开机后无需等待，即刻测量，快速得到湿度值。
3.快速省气：测定时耗气仅2L（101.2kPa）左右。
4.自锁接头：采用德国原装进口自锁头，安全可靠，无漏气。
5.数据存储：采用大容量设计，最多可存储250组测试数据。
6.显示清晰：液晶屏直接显示露点、微水（ppm）、环境温度、环境湿度、时间及日期、电池电量等内容。
7.内置电源：内置4Ah可充锂电池，一次充足可连续工作10小时。
微水仪操作规程

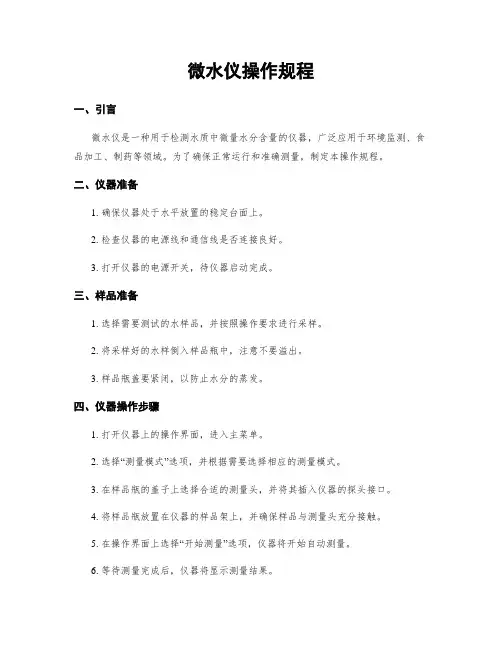

微水仪操作规程一、引言微水仪是一种用于检测水质中微量水分含量的仪器，广泛应用于环境监测、食品加工、制药等领域。
为了确保正常运行和准确测量，制定本操作规程。
二、仪器准备1. 确保仪器处于水平放置的稳定台面上。
2. 检查仪器的电源线和通信线是否连接良好。
3. 打开仪器的电源开关，待仪器启动完成。
三、样品准备1. 选择需要测试的水样品，并按照操作要求进行采样。
2. 将采样好的水样倒入样品瓶中，注意不要溢出。
3. 样品瓶盖要紧闭，以防止水分的蒸发。
四、仪器操作步骤1. 打开仪器上的操作界面，进入主菜单。
2. 选择“测量模式”选项，并根据需要选择相应的测量模式。
3. 在样品瓶的盖子上选择合适的测量头，并将其插入仪器的探头接口。
4. 将样品瓶放置在仪器的样品架上，并确保样品与测量头充分接触。
5. 在操作界面上选择“开始测量”选项，仪器将开始自动测量。
6. 等待测量完成后，仪器将显示测量结果。
五、结果解读1. 仪器将显示样品中的水分含量，单位为百分比。
2. 根据测量结果，判断样品中的水分含量是否符合要求。
3. 如果需要保存测量结果，可以选择导出数据或打印报告。
六、仪器维护1. 使用完毕后，关闭仪器的电源开关。
2. 清洁仪器的外部表面，可以使用干净的软布擦拭。
3. 定期清洁仪器的样品架和测量头，避免污染影响测量结果。
4. 如发现仪器异常或故障，应及时联系维修人员进行维修。
七、安全注意事项1. 在操作仪器时，应注意避免将水样倒入仪器内部，以免损坏仪器。
2. 使用仪器时应戴上手套，以防止样品对皮肤的刺激。
3. 避免将仪器暴露在高温、潮湿或有腐蚀性气体的环境中。
4. 不要将仪器放置在易受振动或冲击的地方。
八、附录1. 仪器操作界面截图（示例）2. 仪器维修联系方式：XXX-XXXXXXX以上是关于微水仪操作规程的详细内容，希望对您有所帮助。
如果有任何疑问或需要进一步了解，请随时与我们联系。
微水测定仪操作规程

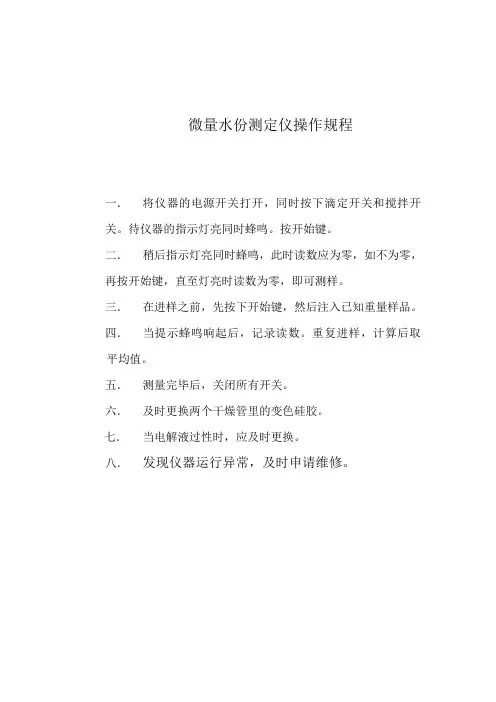

微量水份测定仪操作规程
一．将仪器的电源开关打开，同时按下滴定开关和搅拌开关。
待仪器的指示灯亮同时蜂鸣。
按开始键。
二．稍后指示灯亮同时蜂鸣，此时读数应为零，如不为零，再按开始键，直至灯亮时读数为零，即可测样。
三．在进样之前，先按下开始键，然后注入已知重量样品。
四．当提示蜂鸣响起后，记录读数。
重复进样，计算后取平均值。
五．测量完毕后，关闭所有开关。
六．及时更换两个干燥管里的变色硅胶。
七．当电解液过性时，应及时更换。
八．发现仪器运行异常，及时申请维修。
WZZ-1S型数字自动旋光仪操作规程
一．开启电源开关、光源开关，稳定30分钟后，打开测量开关。
二．按清零键，把配制好的待测溶液放入旋光管中（待测溶液要澄清透明，并把旋光管填满），进行测量，按重复键复测几次，取平均值，计算比旋光度。
三．关闭所有开关。
四．清洗旋光管。
五．发现仪器运行异常，及时申请维修。
数字式微水测量仪使用说明书
目录一、引言 (2)二、概述 (2)三、测量原理 (2)四、技术指标 (3)五、使用方法 (4)六、注意事项 (6)七、测试标准 (7)八、配套附件 (7)九、售后服务 (7)一、引言欢迎使用武汉恒新国仪的高质量专业测量仪表GYWS-II数字式SF6微水测量仪。
二、概述GYWS-II数字式SF6微水测量仪是用于现场SF6、H２、N２、CO２等气体中水分含量的高自动化数字显示测量仪器。
具有测量范围宽、响应速度快、测量精度高、操作简便、显示直观、便携式以及测量时间短、用气量省等特点。
该仪器湿敏传感器所有内置于密封的干燥装置中（它涉及采样室和保护器）。
传感器平常处在清洁干燥状态，其使用性能及寿命得到最佳保护。
当要进行测量时，干燥保护器脱离湿敏传感器使其置于被测气体中，只要接上要测量的气体，打开电源就可以测量，而不需要任何外部设备以及预热和干燥。
因此，响应速度快，测量时间短。
仪器可显示露点和PPM V湿度，直接读取湿度而无需换算。
同时，仪器具有交直流两用电源，设计轻巧，坚固耐用，可广泛应用于SF6电器设备的现场水分测量。
三、测量原理GYWS-II数字式SF6微水测量仪采用先进的湿敏传感器。
传感器上有一层多孔的网状金膜。
由于薄膜的吸水特性，当有气体通过时，水分子被吸取其中，导致电参数发生变化，测量该参数值即可得到被测气体的湿度。
四、技术指标1.测量范围露点：－600C－00C绝对湿度：10－6000 PPM V仪器自动在露点和PPM V之间切换，直接读出湿度。
2.测量精度：±1.50C3.工作温度：-200C－500C4.分辨率：0.10C5.反复性：±10C6.参数显示：露点、PPM V、温度。
7.工作电源：交流220V或直流9V(2号电池6节)8.仪器重量：７kg五、使用方法1.一方面、按下图方法把仪器连接好。
如电器设备的放气阀门不好控制，可在电器设备与流量计之间加一个减压阀。
2.拉起仪器的干燥保护器。
sf6微水测试仪检定规程
sf6微水测试仪检定规程
《SF6微水测试仪检定规程》。
SF6微水测试仪是用于检测硫化氢气体中的微水含量的设备，它在电力行业和其他领域中具有重要的应用价值。
为了确保测试结果的准确性和可靠性，需要严格遵守检定规程进行操作。
一、设备准备。
1.检查SF6微水测试仪的外观和零部件是否完好，确保设备没有损坏。
2.根据设备说明书正确安装测试仪，并连接好电源和气源。
二、环境条件。
1.测试环境应保持干燥，温度在5-40摄氏度之间。
2.避免阳光直射和强风吹动，以免影响测试结果的准确性。
三、标准物质。
1.使用标准物质进行校准，确保标准物质的有效期和稳定性。
2.根据设备说明书正确配置标准物质的浓度和体积。
四、操作步骤。
1.打开SF6微水测试仪，进行预热和稳定。
2.根据标准物质的浓度进行零点校准和量程校准。
3.将待测样品装入测试仪，进行测试。
4.记录测试结果，确保操作记录的准确性和完整性。
五、数据处理。
1.对测试结果进行数据处理和分析，计算出微水含量。
2.根据测试结果进行合格与否的判定。
六、设备维护。
1.测试结束后，关闭设备，清洁测试仪并存放到指定位置。
2.定期进行设备的维护和保养，确保设备的正常运行和准确性。
严格遵守SF6微水测试仪检定规程，可以保证测试结果的准确
性和可靠性，为电力行业和其他领域的生产和运行提供重要的技术
支持。
SF6设备微量水分测试仪技术规范
SF6设备微量水分测试仪通用技术规范本规范对应的专用技术规范目录序号名称编号设备微量水分测试仪专用技术规范1309010-0000-01 1 SF6SF6设备微量水分测试仪采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写《项目单位技术差异表》并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：错误!未找到引用源。
改动通用部分条款及专用部分固化的参数；错误!未找到引用源。
项目单位要求值超出标准技术参数值；错误!未找到引用源。
需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成《项目单位技术差异表》（表4），放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
5、技术规范专用部分由项目单位根据工程情况编写，其中带“××”的文字和技术参数及“项目单位填写”的部分由各项目单位根据工程实际情况和需要必须全面认真填写；空白部分的参数根据需要选择填写；表格中带下划线的技术参数由项目单位和设计院根据工程具体情况更改，不带下划线的技术参数为固化技术参数，技术规范专用部分技术参数表中项目单位与投标人均不需要填写的部分栏目，项目单位应以“—”表示。
6、投标人应逐项响应技术规范专用部分中相应内容。
填写投标人响应部分，应严格按技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表5投标人技术偏差表”外，必要时应提供相应试验报告。
7、货物需求一览表中数量各项目单位和设计院必须填写，如不能确定准确数量，可以填写估算数量。
WS-6微量水分测定仪
WS-6型微量水分测定仪
郑州南北仪器设备有限公司仪器简介：
WS—6型微量水分测定仪采用卡尔—菲休库仑滴定法，对不同物质进行微量水分测定，是一种最可靠的方法。
WS—6型微量水分测定仪成功的应用了这一方法，并采用微型计算机控制，大屏幕液晶显示，全中文界面；其分析速度快、精度高、测定结果直接数字显示，并且具有仪器故障自诊、智能信息显示等功能，达到了更好的操作与使用，是高效率、全自动的分析仪器
郑州南北仪器设备有限公司主要技术参数
显示方式：LCD大屏幕液晶显示
测量范围: 5微克水~100毫克水
电解控制：自动电解电流控制
滴定速度：1毫克/分（最大）
分辨率: 0.1微克
准确度: 10ug~1mgH2O不大于3ug
1mgH2O以上不大于0.5%（不含进样误差）
含量计算: 百分率。
PPM自动计算（6条公式）
自检功能：全中文信息提示、故障自诊
功率：85V A。
微水测试仪说明书
微水测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、主要技术指标 (5)三、主要特点 (6)四、操作步骤 (8)一、概述该仪器具有灵敏度高、稳定性好、响应速度快、操作简便、移动范围大、可迅速、准确地定性和定量检测SF6断路器和GIS 的泄漏点和年泄漏率。
二、主要技术指标１．最小检测值：0.01μL/L２．检测范围：10-30μL/L100-200μL/L300-500μL/L３．响应时间： <1秒４．恢复时间： 10秒５．示值误差：≤±3%６．重复性：≤1%７．稳定性：零点漂移：<±1%量程漂移：<±1%８．指示方法：指示仪表显示和声光讯号９．探枪检测长度：５米10．连续工作时间：３小时11．仪器电源： 220V 50H z12．使用环境：温度：5-45℃相对湿度：≤±1%13：整机重量： 20公斤三、主要特点：1.体积小，重量轻：尽最大要能采用轻质原材料，压缩仪器的空间和重量，使仪器的体积和重量大大下降，便于运输和携带。
微水仪操作规程
微水仪操作规程一、引言微水仪是一种用于测量液体中微小颗粒或悬浮物含量的仪器。
本操作规程旨在详细介绍微水仪的使用方法和注意事项，以确保准确测量和安全操作。
二、仪器准备1. 确保微水仪处于平稳的工作台上，并连接好电源。
2. 检查仪器的各个部件是否完好无损，如有损坏或故障应及时修理或更换。
3. 检查仪器的供液系统是否正常，液位是否在合适范围内。
4. 准备所需的标准样品和待测样品，并确保其密封良好。
三、操作步骤1. 打开微水仪的电源开关，并等待仪器自检完成。
2. 在仪器的控制面板上设置所需的测量参数，如测量时间、采样体积等。
3. 打开供液系统的阀门，将标准样品或待测样品缓慢注入微水仪的测量池中。
4. 等待测量完成后，关闭供液系统的阀门，并将测量池中的液体排空。
5. 根据测量结果，记录并保存数据，同时清理测量池以备下次使用。
四、注意事项1. 在操作微水仪前，应先阅读并熟悉仪器的使用说明书，确保操作正确。
2. 严禁将非标准样品或有害物质注入微水仪中，以免影响仪器的正常工作和使用寿命。
3. 操作过程中，应注意避免与仪器的电源和控制面板接触水或其他液体，以防触电或损坏仪器。
4. 使用完毕后，应及时清洁仪器的各个部件，以保持仪器的清洁和正常运行。
5. 定期维护和检修微水仪，以确保其精确度和可靠性。
五、故障排除1. 若微水仪无法正常启动或自检失败，应检查电源是否连接正常，是否有电压输出，如有问题应联系维修人员进行处理。
2. 若测量结果异常或与预期不符，应先检查仪器的各个部件是否正常工作，如供液系统、测量池等，如有问题应进行维修或更换。
3. 若仪器出现其他故障或异常情况，应及时联系仪器供应商或维修人员进行处理。
六、安全注意事项1. 在使用微水仪时，应注意个人安全，避免触电、溅水等意外事故的发生。
2. 避免将手指或其他物体伸入微水仪的测量池中，以防止受伤或损坏仪器。
3. 在操作过程中，应佩戴适当的防护手套和眼镜，以保护自己的安全。
微水测试仪说明书
微水测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、主要技术指标 (5)三、主要特点 (6)四、操作步骤 (8)一、概述该仪器具有灵敏度高、稳定性好、响应速度快、操作简便、移动范围大、可迅速、准确地定性和定量检测SF6断路器和GIS 的泄漏点和年泄漏率。
二、主要技术指标１．最小检测值：0.01μL/L２．检测范围：10-30μL/L100-200μL/L300-500μL/L３．响应时间： <1秒４．恢复时间： 10秒５．示值误差：≤±3%６．重复性：≤1%７．稳定性：零点漂移：<±1%量程漂移：<±1%８．指示方法：指示仪表显示和声光讯号９．探枪检测长度：５米10．连续工作时间：３小时11．仪器电源： 220V 50H z12．使用环境：温度：5-45℃相对湿度：≤±1%13：整机重量： 20公斤三、主要特点：1.体积小，重量轻：尽最大要能采用轻质原材料，压缩仪器的空间和重量，使仪器的体积和重量大大下降，便于运输和携带。
GSLD-202SF6微水仪说明书
一、功能概述GSLD-202 SF6微水测试仪采用维萨拉公司DRYCAP ®湿度传感器，其用于工业湿度测量已有近60年的历史。
高品质的DRYCAP ®与智能化电子部件的完美结合，使测量湿度仪表成功应用于各种极端恶劣的工业环境中。
维萨拉公司为全世界提供湿度测量领域中先进的技术。
DRYCAP ®传感器在全量程测量精确可靠，并具有卓越的长期稳定性，它不受灰尘粒子和大多数化学物污染的影响，极适合工业环境的使用。
便携式精密露点仪是在低露点且需要控制干点的工业环境的理想选择。
它有化学物质清除选项，这使得在高浓度化学物质和清洁剂的环境中能进行精确稳定的测量，从而保证了每次校验间隔之间的准确测量。
这项功能既能通过控制系统在线执行，也能按预先设定的时间间隔定期执行。
（详情点击进入官网或来电咨询）二、主要特点● 零点自动校准、全程曲线跟踪修正 ● 独有的超大储存功能及查询功能 ● 采用专利技术的保护气室，测量速度快 ● 操作简单、携带方便 ● 重复性好、响应速度快● 自带温度补偿功能● 交直流两用，内置充电锂电池，自动切换，过充过放保护三、技术指标测量范围： 露点-80～+20℃（支持ppmv 等）露点精度： ±1℃（在一定量程内，当露点温度低于0℃，传感器输出为霜点），响应时间 63％[90％]，+20→-20℃ Td 5s[45s]，-20→-60℃ Td 10s[240s]分 辨 率： 露点0.1℃或0.1ppm重 复 性： ±0.2℃气体流量： SF6调节在0.5～0.9L/min ，H2调节在0.1～0.4L/min压力测量： 0～1.0MPa● 斜率自动校准● 大屏显示● 先进的探头保护功能● 抗污染、抗干扰● 灵敏度高、稳定性好 ● 进气压力实时显示探头保护： 不锈钢烧结过滤网工作电压： 110～220VAC ，交直流两用储存温度等级：-40～+70℃输出接口： USB1.1规范操作环境： 温 度： -35～+60℃，压 力： 0～20bar ，样气流速： 无影响其它配置：管理软件，含报表打印，湿度常用转换工具包，电子质量流量计，锂电池，交 直流电两用，自动切换，过充过放保护功能体积重量：250×240×88，4.8kg四、仪器外观介绍1． 前面板介绍（图4.1：前面板）2． 后面板介绍（图4.2：后面板）液晶屏 选择调节键 移动键 确认键 退出键 指示灯 出气口 进气口 流量调节阀 最大 最露点仪 USB 接口 开 关 充电插口 保险丝五、主界面介绍当你打开电源后，仪器会自动进入校准界面如下图，此时按“ESC”键将进入主菜单界面，界面上共有四个子菜单选择项，并且在屏幕底部显示时间，电量以及湿度传感器是否校准完毕标志。
微水仪操作规程
微水仪操作规程一、引言微水仪是一种用于测量液体中水分含量的仪器。
本文档旨在为操作人员提供微水仪的操作规程，以确保准确测量和记录水分含量。
二、设备准备1. 确保微水仪处于稳定的工作环境，避免直接阳光照射和强烈的震动。
2. 检查微水仪的电源线是否连接正常，并确保电源稳定。
3. 检查仪器的液位传感器是否正确安装，并清洁传感器表面。
三、样品准备1. 选择要测试的液体样品，并确保样品代表性。
2. 使用无水溶剂清洗样品容器，确保容器内无杂质。
3. 将样品倒入清洁的容器中，避免样品与容器外部接触。
四、操作步骤1. 打开微水仪的电源开关，并等待仪器启动。
2. 在仪器控制面板上选择所需的测试模式和参数。
根据液体样品的特性，选择合适的测试模式和参数。
3. 将样品容器放入微水仪的测试槽中，确保容器与仪器接触良好。
4. 关闭测试槽的盖子，确保测试环境封闭。
5. 按下仪器控制面板上的开始按钮，启动测试程序。
6. 仪器将自动进行水分含量的测量和分析。
在测试过程中，不要移动或干扰仪器。
7. 测试完成后，仪器将显示测试结果。
记录水分含量数值，并按需求进行数据处理和存储。
8. 关闭微水仪的电源开关，清理测试槽和样品容器。
五、注意事项1. 操作人员应熟悉微水仪的使用说明书，并按照规程操作。
2. 在操作过程中，避免触摸仪器的内部零部件，以免损坏仪器。
3. 仪器在使用前应进行常规的维护和校准，确保仪器的准确性和稳定性。
4. 样品容器和测试槽应保持干净，并定期清洁，以避免污染和误差。
5. 遵守仪器的安全操作规定，避免发生意外事故。
六、故障排除1. 如果微水仪无法启动，请检查电源线是否连接正常，并确保电源稳定。
2. 如果测试结果异常或不准确，请检查样品容器和测试槽是否干净，并重新进行测试。
3. 如果仪器显示错误代码或警报，请参考使用说明书进行故障排除或联系售后服务。
七、总结本文档详细介绍了微水仪的操作规程，包括设备准备、样品准备、操作步骤、注意事项和故障排除等内容。
SF6微水仪
常州梓铭电力科技有限公司Changzhou ZIM Electric Technology CO., LTD.SF6微水仪目录前言..................................................................................... - 1 -一、技术特点及参数.......................................................... - 3 -二、仪器面板说明 (4)三、测量方法 (4)四、菜单操作 (5)五、系统设置 (6)六、注意事项 (7)前言微量水分是SF6气体的一项重要技术指标，主要是因为：1、当微量水分严重超标时，有可能使开关绝缘件受潮或产生凝露，从而大大降低其绝缘性能。
2、由于SF6被电弧分解后产生HF，SO2，SOF2等有毒气体，会对金属件、绝缘件产生腐蚀作用，而水分的存在会加重腐蚀作用。
因此，微量水分作为SF6开关设备出厂和投运前的必试项目，已广泛地受到重视，对SF6高压电气设备气体密度和微水含量的监测一直是相关行业对设备监测的一个重要的组成部分。
为了使对SF6气体的监测变得有章可循，有关部门相继制定了相关标准对SF6气体质量、特别是微水含量进行严格控制，电力部推荐标准《电力设备预防性试验规程(DL/T 596-2005)》、国家标准《六氟化硫电气设备中气体管理和检验导则(GB/T 8905-1996)》。
然而在实际使用过程中，还存在着以下几个问题：1、环境温度对测量结果的影响：不论是国标或部颁标准中，均没有谈及环境温度对SF6断路器气体中水分含量的影响，而在实际测量过程中普遍发现，同一台开关设备在不同季节、不同温度下测得的水分含量不一致，特别是冬季和夏季的差别最大。
在温度低时，微量水分值小于部颁标准，而在温度高时，微水值可能远大于部颁标准。
2、测量数值判别问题：一般的SF6湿度仪没有明确的指示仪器数值是否稳定，要靠操作人员人为主管判别，每个人的判别结果可能是不同的，容易出现不必要的SF6气体浪费问题。
软件操作F6微水仪
软件操作F6微水仪软件操作1、软件功能简介此配套工具软件用来将仪器中的数据同步至计算机，供试验人员对数据作进一步分析和处理。
2、软件特点(1)本软件为绿色软件，无需安装便可使用。
(2)支持RS232串口和USB两种通信方式。
(3)支持Windows系列操作系统，运行速度快，使用方便。
3、运行环境硬件设备要求：建议赛扬533及以上CPU，512MB及以上内存、1GB及以上可用硬盘空间。
支持软件：Windows98、Windows2000、WindowsXP、Windows2003、Vista、Windows7等Windows系列操作系统；Microsoft Office 2000及以上版本（必须包含Excel）。
4、随机光盘文件打开随机配置的光盘，将光盘文件内容拷贝到本地计算机文件夹中，文件目录如图15所示。
图15 光盘目录图标①标识的文件夹为USB驱动程序；图标②标识的文件MSCOMM32.OCX为系统所需文件；图标③标识的文件为该程序的运行文件“智能微水测量仪配套工具软件”，双击该文件即可运行程序；图标④标识的文件为产品说明书。
5、计算机通信连接线使用方法(1)串口数据线或USB数据线：将仪器与计算机串口或USB接口连接，确保连接稳定。
(2)USB数据线：在使用前需安装USB驱动程序，详细安装步骤请参照“6、软件操作说明”中“(10)USB驱动程序安装说明”，安装USB驱动程序后，需重新拔插USB数据线。
6、软件操作说明(1)运行智能微水测量仪配套工具软件，如图16所示。
图16 软件界面注意：若该软件初次运行在Vista、Windows 7或更高版本的Windows系统中，请确保运行该程序时拥有管理员权限（右键程序，选择）；若杀毒软件提示该文件有风险，点击“允许程序运行”。
(2)使用随机配置的串口数据线或USB数据线将计算机和仪器连接起来。
仪器开机，进入通讯界面，如图11所示。
(3)点击“通信连接”按钮，计算机与仪器进行联机，此时有以下两种情况：联机成功：如图17所示。
SF6断路器微水在线监测仪系统毕业设计说明书
摘要SF6断路器微水在线监测仪以PIC16F877单片机作为处理器，来实现实时监测SF6气体的温度、湿度及压力，从而得知断路器的运行状态。
对由于SF6气体本身原因引起的绝缘故障做出有效应对，进而保证电网的运行安全。
本次设计的SF6断路器微水在线监测系统的基本原理为：将湿度、温度、压力传感器通过连接器件连接到SF6气室，测量气室内SF6气体的湿度、温度、压力。
所测模拟量送入PIC16F877单片机，通过A/D转换,数据分析，实施数据越限报警，并用LCD显示温度、压力以及湿度。
下位机与上位机的通讯遵循MODBUS通讯协议，生成标准通信数据包。
数据包通过M-BUS总线送入上位机，进行计算机实时监控。
关键字：PIC16F877单片机；M-BUS总线；软件编程；AbstractSF6 circuit breakers monitor online system uses the PIC16F877 microcontroller as a processor, to achieve real-time monitoring of SF6gas’s temp erature, humidity and pressure, and to kown the running state of circuit breakers so that people could effectively deal with the insulation fault caused by SF6 gas itself, and ensure the safty of the power supply system.In this design,the basic principles of SF6circuit breaker can be summarized as that the humidity sensor, temperature sensor and pressure sensor are connected to the SF6gas room by the jointer,which can survey the humidity, temperature, pressure of SF6 gas. the measured analog go through the A / D conversion, data analysis in the PIC16F877 microcontroller, to implement data overrun alarm and demonstrate temperature, pressure and humidity.The information transmission between slaves and the master generates a standard communication packets based on MODBUS protocol to achieve real-time control.Keyword:PIC16F877 microcontroller; M-BUS bus; software programming;目录摘要 (I)ABSTRACT (II)第一章绪论 (1)1.1选题背景 (1)1.2主要设计（研究）内容 (3)1.3系统主要技术指标 (3)1.4解决的关键问题 (3)第二章系统总体结构方案设计 (5)2.1系统总体结构及其功能 (5)2.2方案设计 (5)2.2.1方案一 (5)2.2.2方案二 (6)2.3方案论证 (7)2.4方案的确定 (7)第三章系统的硬件设计 (9)3.1单片机 (10)3.1.1 PIC16F877单片机特点 (10)3.1.2外围电路 (11)3.2温度传感器 (12)3.2.1温度传感器的选型 (12)3.2.2 温度传感器接口电路 (14)3.2.3 小结 (14)3.3湿度传感器 (14)3.3.1湿度传感器的选型 (15)3.3.2 接口电路 (16)3.3.3 小结 (17)3.4压力传感器 (18)3.4.1压力传感器的选型 (18)3.4.2 接口电路 (19)3.4.3 小结 (19)3.5键盘电路 (19)3.6报警电路 (20)3.7LCD显示模块 (20)3.7.1 LCD显示模块的选型 (21)3.7.2 接口电路 (21)3.7.3 小结 (21)3.8掉电保护模块 (22)3.8.1掉电保护的选型 (22)3.9M-BUS通讯模块 (22)3.9.1M-BUS总线介绍 (23)3.10通讯接口电路的设计 (24)3.10.1 TSS721A芯片介绍 (25)3.10.2 TSS721A芯片与单片机接口电路设计 (27)3.10.3小结 (29)3.11电源的设计 (29)3.11.1电源选择 (29)3.11.2 接线电路 (30)3.11.3电源的抗干扰技术 (31)3.11.4小结 (32)第四章软件设计 (33)4.1系统软件的设计思想 (33)4.2系统主程序的设计 (33)4.3系统子程序的设计 (33)4.3.1定时器/计数器子程序 (33)4.3.2 AD转换子程序 (36)4.3.3 LCD显示子程序 (37)4.3.4 中断服务子程序 (39)4.3.5 键盘子程序 (40)4.3.6 解除报警子程 (41)4.3.7 串行通信子程序 (41)第五章总结 (47)5.1毕业设计的主要工作情况及创新之处 (47)5.2系统改进及发展前景 (47)参考文献 (48)英文原文及翻译 (49)原文 (49)翻译 (57)致谢 (63)附录 (64)程序清单 (64)第一章绪论目前，社会对电力的需求越来越大。
sf6微水测试试验标准
SF6微水测试试验标准●测试仪器精度和校准要求用于SF6微水测试的仪器应具备高精度和可靠性。
仪器精度应优于±0.5℃, 分辨率应达到0.1℃。
在测试前后，应对仪器进行校准，确保数据的准确性。
校准可采用标准温度计或经过校准的参考仪器进行。
●测试环境条件要求测试环境应满足以下要求：●环境温度：10℃~30℃；●环境湿度：≤80%相对湿度；●空气流通性良好，无明显的尘埃和腐蚀性气体；●无强烈震动和电磁干扰。
在特殊环境下进行测试时，如高海拔地区或极寒地区，应根据实际情况调整测试方法和标准。
气体质量要求用于SF6微水测试的气体应满足以下要求：●SF6纯度：≥99.999%；●气体中水分含量：≤100ppmv；●气体中其他杂质：符合相关标准要求。
测试操作步骤以下是SF6微水测试的常规操作步骤：4.1 准备工作：准备好测试仪器、连接管、密封件等所需物品。
检查仪器是否处于正常状态，确认被测气体的质量和状态。
4.2 连接气体：将连接管连接到被测设备的气体入口和出口，确保连接处密封良好。
连接管应选用低渗透性的材料，以减少测试过程中气体的流失。
4.3 开始测试：开启仪器，按照仪器说明书设置相关参数，如温度、压力等。
等待仪器稳定后，开始记录数据。
4.4 数据记录：记录每个时间点的温度、压力和湿度数据。
在测试过程中应尽量减少开关仪器和中断测试的操作，以确保数据的连续性和准确性。
同时，应对异常数据进行审查和处理，如有必要可重新测试。
在数据处理和分析方面，应根据测试数据绘制温湿度曲线图等图形，以帮助判断设备的运行状况和潜在问题。
此外，应对数据进行统计分析，找出规律和趋势，为设备维护和检修提供依据。
在编写测试报告时，应按照规范编写报告标题、目录、摘要等信息，确保报告清晰易懂。
报告中应包括测试目的、测试环境、测试步骤、数据记录及分析结果等内容。
同时，应对异常数据或异常情况予以说明和解释。
测试报告的格式应符合公司或行业标准的要求。
sf6微水试验标准
SF6微水试验标准
SF6微水试验是一种检测SF6气体中水分含量的重要方法，其标准如下：
一、试验设备
1. 试验设备应符合国家有关标准，并经过国家认证。
2. 试验设备应具有高精度、高稳定性的特点，能够保证测试结果的准确性。
3. 试验设备应包括真空泵、干燥剂、水分检测仪、压力表等主要部件。
二、试验条件
1. 环境温度应保持在10℃-30℃之间，相对湿度不大于70%。
2. 试验设备应放置在平稳的地面上，并保证其周围没有强烈的震动和电磁干扰。
3. 在进行试验前，应将SF6气体存储在干燥、通风良好的环境中，并确保气体中没有杂质和水分。
三、试验步骤
1. 将SF6气体通过管道导入试验设备中，并连接好所有接口。
2. 开启真空泵，将SF6气体中的水分抽出，并经过干燥剂进行干燥处理。
3. 将干燥后的气体导入水分检测仪中进行检测，记录下检测结果。
4. 根据检测结果，对SF6气体中的水分含量进行分析和处理。
四、试验结果分析
1. 如果SF6气体中的水分含量超过标准值，应采取措施进行处理，并重新进行试验。
2. 如果SF6气体中的水分含量符合标准值，则可以将其用于电气设备中。
以上是SF6微水试验的标准及操作步骤，希望能对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GDWS-I
SF6 微水测量仪
产品操作手册
武汉国电西高电气有限公司
尊敬的用户：
感谢您购买本公司GDWS-I SF6微水测量仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项
●使用产品时，请按说明书规范操作
●未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸厂方概不负责。
●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，
要防尘、防潮、防震、防酸碱及腐蚀气体。
●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改，恕不通告。
没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录
一、仪器介绍 (4)
二、屏幕菜单介绍 (5)
三、现场测试 (7)
四、注意事项及常见问题 (8)
五、售后服务 (9)
六、仪器应用领域 (10)
附录一、仪器校准 (11)
GDWS-I SF6微水测量仪
一、仪器介绍
1．仪器简介
GDWS-I SF6微水测量仪是目前湿度测量的精品级换代产品。
它从内核到外观都体现了先进科技及超前设计，该产品是由本公司高级工程师与高校技术力量联合研制而成，是替代进口仪器的首推产品，得到广大专家及用户的认可。
GDWS-I SF6微水测量仪引进芬兰维萨拉高精度、高稳定性的湿度传感器，具有准确度高、重复性好、测试速度快、漂移小等优点，广泛用于变电站SF6开关气体微水及制氢站、氢冷发电机组氢气微水的精密、快速检测，也可用于冶金、化纤、石化等行业特殊气体的微水检测。
2．仪器特性
零点自动校准先进的探头保护功能
全程曲线跟踪修正操作简单、携带方便
独特的大屏显示抗污染、抗干扰
独有的超大储存功能重复性好、响应速度快
首创曲线显示灵敏度高、稳定性好
首创的电量显示自动换算至20℃时标准值3．技术指标
测量范围：-80℃～+20℃
精度：≤1℃
分辨率: 0.1℃或1PPm
响应时间: 露点在+20℃～-20℃时, ≤1min；
-20℃～-40℃时, ≤3min；
-40℃～-60℃时, ≤8min；
工作电源：220V 交直流两用，充电一次可使用8小时
操作环境：温度：-20℃～+60℃
相对湿度：0 ～95%
压力：≤1.0Mpa
体积重量：体积300×220×130mm;重量4kg
二、屏幕菜单介绍
打开电源出现如下菜单：
图-1
打开电源后出现图-1界面,仪器处于测量一栏,测量结束后,可按
,根据提示屏幕操作即可。
●曲线
,
,
显示测量曲线。
●
设置
如图2所示：
图-2
●帮助
进入帮助子菜单，出现仪器电子铭牌，
●打印
该菜单为我公司维护仪器时使用，请勿进入。
●调显按键
三、现场测试
1．操作步骤
●首先打开电源，让仪器进行自校（五分钟后再通气试验）；
●关闭流量调节阀，把进气管一头与仪器连接好，再将进气管另一
头与所测设备连接好；
●打开流量调节阀，将流量调节到0.6～0.7L/min；
●几分钟内自动完成测量(如需换算请参照数据换算)，
存数据,
●当连续测量时不要关闭仪器电源,重复以上步骤即可，这样可以
大大节省测量时间；
●仪器用完后一定要关闭流量调节阀、电源。
注：如仪器在测试过程中反应缓慢，可关闭进气阀，关机再开机让仪器从新自校，五分钟后再打开阀门通气测试；测试过程中数据在2～3分钟内如无变化或变化很小，可认为测试结束。
2．数据换算（本仪器所采用换算公式是当前电力系统通用的经验公式）在环境温度高于20℃时，仪器测试值如大于标准值（国标规定的20℃时SF6设备微水含量允许值），则需要将实测值换算至20℃时数据。
方法如下：
●当所测气体温度稳定状态下，在设置菜单设置测量参数菜单下将
K值设为＋0.5，则仪器所测值即为20℃时数据。
●当所测气体温度很不稳定状态下，等仪器所测值稳定时，再将K
值设为＋0.5，此时仪器显示值即为20℃时数据。
●当环境温度低于20℃或环境温度高于20℃时所测值低于标准值
时，一般不需换算，此时K值应为0。
●仪器送相关部门校准时，务必将K值设为0。
注：仪器不能用来检测有腐蚀性气体，管道要保持干燥，不能进入液体；测可燃、易爆气体时，必须使用直流电，且先开机再去现场测试；测试完毕，离开现场再关机。
四、注意事项及常见问题
1．注意事项
●在测量过程中，调节针型阀时应慢慢打开，防止压力的突变，以
免压力和流量传感器损坏；测量气体流量应该调节在0.6L/min,
这样既能快速测量，又能节省气体；
●仪器在使用过程中，当电量指示不足时，应及时充电，充电时只
需将电源线接入220V电源，不需打开仪器电源开关，仪器自动
充电，充电指示灯亮，充电完成后充电指示灯熄灭；
●仪器属于精密高档测量仪器,应避免剧烈震动；
●仪器一定要充足电存放,长时间不用,要经常查看电量是否充足。
2. 常见问题
◆在保证正确迅速测量的前提下,如何节省气体?
在通气测量前,先打开仪器的电源,让仪器提前进入自动校准状态,约5分钟后,再打开气源；连续测量时不要关闭电源,可以节省测量时间,提高测量速度。
在测量过程中,气体的流量一般宜在0.6Lmin,既能够保证正确迅速测量,又节省气体。
◆一般允电需多长时间？什么时候需要充电？何时充电结束？
每次充电时间根据实际剩余电量而不同，一般小于5小时。
当电量量指示不足时应及时充电，不宜将电全部用光，以保证电
池使用寿命。
充电电路设有过充保护装置，当电池充足后，充电
指示灯会熄灭。
◆仪器使用多长时间需要校验维护？
一般建议用户1~2年校验一次，特殊情况半年一次（气路污染较严重时）。
◆温度—湿度怎样换算？（电力系统通用经验公式）
X=D-（T-20）*K
X代表20摄氏度时所测开关露点值
D代表环境环境温度为T时露点仪实测露点值
T代表测试时环境环境温度值（T≥20）
K为常数0.5，由用户在设置菜单设置测量参数下输入
五、售后服务
1．技术支持
公司为用户提供安装、调试及培训服务，用户可通过传真、电子信箱、电话等联系。
2．仪器维护
●仪器质量保修规定
本公司所有产品的质保期从产品购买当日起开始计算。
质保期内，公司提供免费服务。
超过质保期，本公司将进行有偿服务。
本公司GDWS-ⅠSF6微水测量仪的质量保证期为壹年。
免费维修以外的维修服务本公司只收成本费。
●公司负责为用户提供产品升级，相关技术咨询等服务。
●一般建议用户1~2年校验一次，本公司负责仪器校验维护工作。
六、仪器应用领域
●电力系统SF6气体湿度检测
●电厂H2露点检测
●压缩空气干燥、动力气质量控制
●干燥工业
●氮气生产及纯度维护
附录一、仪器校准
仪器校准：（校准前必须将K值设为0，否则标定结果不准确）一．如需较高精度（<±1℃），采用多点校准方式。
操作步骤：
1.
2. 湿度发生器所提供气源稳定20分钟后，仪器与标准仪器同时或分别
检测该气源。
（a.只能串联不能并联，且将仪器置于标准仪器前端，流量调至0.5～0.6L/min，标准仪器阀门全开；b.最好是对同一气源在同等流量下《同时满足0.5～0.6L/min》分别测试）。
3. 等数据稳定后（三分钟内数据变化小于0.5℃），在测量状态下同时
按上下键，进入多点校准界面，按存储键将光标移至标定位置（指此次标定过程中未标的位置）。
4. 按两下确认键，仪器进入提取电量状态，当提示按确认键时，按一
下确认键返回，按上下键让光标此时所处位置变为Valide，按存储键移动光标，按上下键输入标准值（标准仪器测试值），按确认键，再按取消键返回测量状态，改变气体微水量（每次间隔5～20℃），重复以上操作。
5. 总共可校10个点，其中高点为+20℃，对应电量为2000；低点为
-80℃，对应电量为400；这两点电量需手动输入。
注：操作方式可灵活掌握，每次常用的范围尽量每隔5℃标一个点，最终标定结果应为每个标准值对应一个该值下提取的电量；
Valide表示启用该点，Nouse 表示不启用该点；按存储键可移动光标，按上下键可修改数据。
二．如不需较高精度（<±2℃），且测试数据与标准值比较基本成线性偏差，用露点修正功能补偿即可。
操作步骤：将光标移至打印图标处，同时按上下键，在露点修正后输入补偿值，再按确定键即可。
例：测试数据与标准值比较，普遍偏低3～7℃，则在在露点修正够输入+5℃。
特别提示：湿度发生器所提供气源在不同流量下湿度值并不是不一样的，而各种仪器在测试过程中对流量的要求不一样，直流的流量很难调成一致，因此在标定过程中不能并联，最好分别测试或串联，气体流量必须一致且满足仪器要求流量。
