陈青来钢筋平法问题解答
陈青来教授关于平法施工答疑
筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●墙问题（3）：剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？■答墙问题（3）：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。
请参看03G101勘误：6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱。
●墙问题（4）：请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。
■答墙问题（4）：按照我国施工实践中的传统做法，局部无间隙（纵筋搭接或箍筋局部重叠）的并列钢筋最多为两根（如果严格要求，为保证混凝土对钢筋的360度握裹，不应该允许有无间隙的并列钢筋，请参看35页右上角构造）。
由于转角部位存在比较密的箍筋，如果转角墙外侧水平钢筋在阳角位置设搭接接头，则难以保证局部并列钢筋最多为两根，钢筋混凝土中将形成多条贯通内缝，当地震发生时，可能会在此关键部位发生破坏。
●墙问题（5）：关于补强钢筋“缺省”标注的问题。
《03G101-1图集》第17页，剪力墙矩形洞口补强钢筋的第（2）条是否和第（1）条相联系的，即：如果设置补强纵筋大于构造配筋，则需注写洞口每边补强钢筋的数值；如果设置补强纵筋不大于构造配筋，则按第（1）条“洞口每边加钢筋≥2Φ12且不小于同向被切断钢筋总面积的50%”执行。

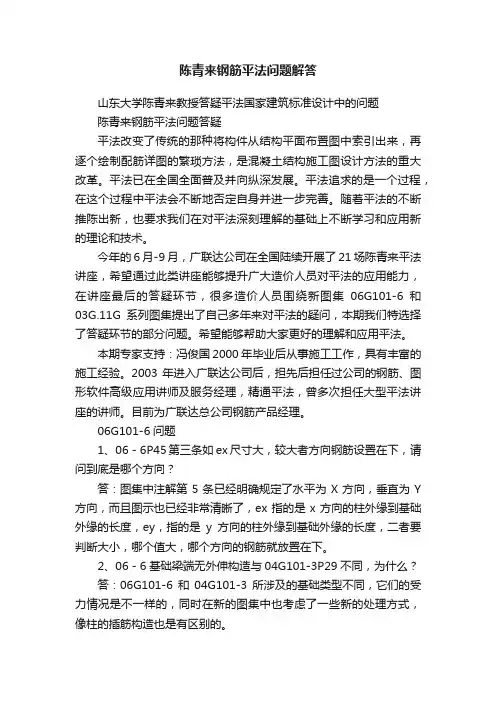

陈青来钢筋平法问题解答
陈青来钢筋平法问题解答山东大学陈青来教授答疑平法国家建筑标准设计中的问题陈青来钢筋平法问题答疑平法改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。
平法已在全国全面普及并向纵深发展。
平法追求的是一个过程，在这个过程中平法会不断地否定自身并进一步完善。
随着平法的不断推陈出新，也要求我们在对平法深刻理解的基础上不断学习和应用新的理论和技术。
今年的6月-9月，广联达公司在全国陆续开展了21场陈青来平法讲座，希望通过此类讲座能够提升广大造价人员对平法的应用能力，在讲座最后的答疑环节，很多造价人员围绕新图集06G101-6和03G.11G系列图集提出了自己多年来对平法的疑问，本期我们特选择了答疑环节的部分问题。
希望能够帮助大家更好的理解和应用平法。
本期专家支持：冯俊国2000年毕业后从事施工工作，具有丰富的施工经验。
2003年进入广联达公司后，担先后担任过公司的钢筋、图形软件高级应用讲师及服务经理，精通平法，曾多次担任大型平法讲座的讲师。
目前为广联达总公司钢筋产品经理。
06G101-6问题1、06－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y 方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。
2、06－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。
3、06101-6P53柱宽基础梁时，加腋筋竖筋如￠8@200在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。

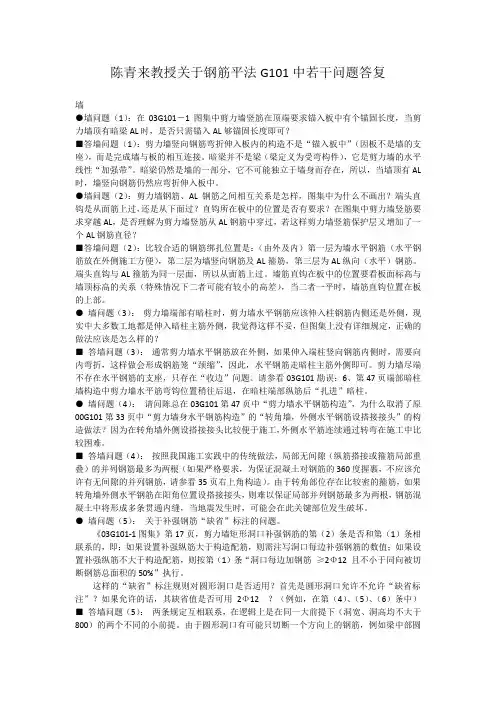

陈青来关于101图集的解释
陈青来教授关于钢筋平法G101中若干问题答复墙●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●墙问题（3）：剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？■答墙问题（3）：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。
请参看03G101勘误：6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱。
●墙问题（4）：请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。
陈青来教授关于平法图集的答疑
平法答疑问：在现浇楼板施工中存在以下问题：十字节点处由于有两层梁筋，两层板筋常无法满足保护层最小厚度的要求。
为了盖住钢筋只能增加砼厚度，还有由于起拱梁中部也存在此问题。
比如梁的保护层为25 上部板筋为∮14 保护层剩余最多11不能满足不小于15且不小于钢筋的直径的要求，而在中部起拱位置则几乎没有保护层。
03G101中是钢筋的最小保护层厚度，那么是否可以适当减小箍筋高度答：板的保护层厚度小于梁的，因此板筋与梁箍筋在一个层面。
你提问题的关键，在于两个方向的框架梁在框架柱内交叉时，结构设计工程师是不是已经考虑一个方向梁的计算高度应该多减去一个相交叉的纵筋直径（这是必须应该考虑的，否则施工无法满足规范要求）。
保护层最小厚度要明白“最小”的含义，当一个方向梁顶保护层为最小时，另个方向的梁顶保护层应该比保护层最小厚度再多出一个钢筋直径，否则无法符合规范要求。
问：现浇钢筋砼板的上皮负弯距钢筋的锚固是否按03G101-1中的la,上皮负弯距圆钢钢筋深入支座弯锚后还要180弯钩吗？答：板扣筋（光圆钢筋）在施工界的习惯做法是不加弯钩，跨内端这样处理没有问题，但在端支座就要看原设计假定。
如果设计的端支座负弯矩筋为构造配置，则可不加180度小弯钩；如果端支座按刚接考虑（如以剪力墙为端支座并按刚接），则宜做180度小弯钩以保证满足锚固要求。
问：1、常见的筏板基础是梁底与板底一平，梁顶有可能比板顶高。
现在图纸上有另一种有梁式筏板，却是梁顶与板顶一平，梁底比板底低，为方便称呼，姑且称之为“倒筏板”（也许有更规范的名称，请陈教授指正）。
2、现在的问题是：“倒筏板”梁的上部纵筋放在筏板上层钢筋网的上面还是下面？（设计上什么也没有写，也问不出来）我的分析是：地基土压力通过筏板钢筋传递给梁，所以“倒筏板”上层钢筋网放在基础梁上部纵筋的下面。
您说对吗？3、“倒筏板”的上层钢筋网，其长向钢筋与短向钢筋哪一种钢筋放在上面？我的分析是：“倒筏板”的上层钢筋网，其长向钢筋放在下面，短向钢筋放在上面。

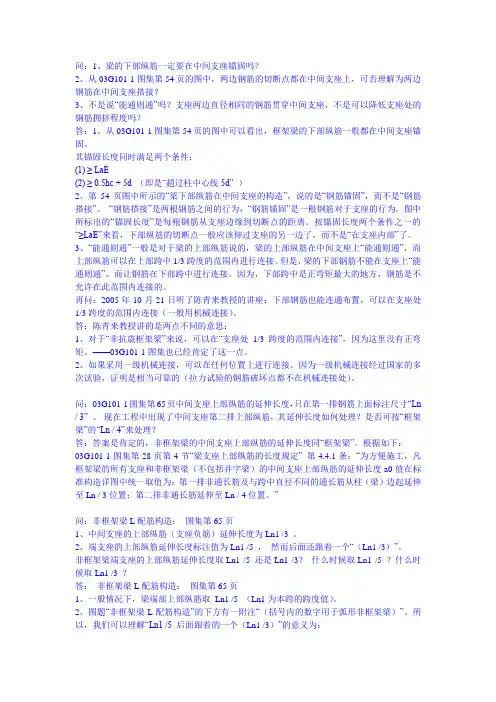

平法疑问解答(二)
问：1、梁的下部纵筋一定要在中间支座锚固吗？2、从03G101-1图集第54页的图中，两边钢筋的切断点都在中间支座上，可否理解为两边钢筋在中间支座搭接？3、不是说“能通则通”吗？支座两边直径相同的钢筋贯穿中间支座，不是可以降低支座处的钢筋拥挤程度吗？答：1、从03G101-1图集第54页的图中可以看出，框架梁的下部纵筋一般都在中间支座锚固。
其锚固长度同时满足两个条件：(1) ≥ LaE(2) ≥ 0.5hc + 5d （即是“超过柱中心线5d” ）2、第54页图中所示的“梁下部纵筋在中间支座的构造”，说的是“钢筋锚固”，而不是“钢筋搭接”。
“钢筋搭接”是两根钢筋之间的行为，“钢筋锚固”是一根钢筋对于支座的行为。
图中所标出的“锚固长度”是每根钢筋从支座边缘到切断点的距离。
按锚固长度两个条件之一的“≥LaE”来看，下部纵筋的切断点一般应该伸过支座的另一边了，而不是“在支座内部”了。
3、“能通则通”一般是对于梁的上部纵筋说的，梁的上部纵筋在中间支座上“能通则通”，而上部纵筋可以在上部跨中1/3跨度的范围内进行连接。
但是，梁的下部钢筋不能在支座上“能通则通”、而让钢筋在下部跨中进行连接。
因为，下部跨中是正弯矩最大的地方，钢筋是不允许在此范围内连接的。
再问：2005年10月21日听了陈青来教授的讲座：下部钢筋也能连通布置，可以在支座处1/3跨度的范围内连接（一般用机械连接）。
答：陈青来教授讲的是两点不同的意思：1、对于“非抗震框架梁”来说，可以在“支座处1/3跨度的范围内连接”，因为这里没有正弯矩。
——03G101-1图集也已经肯定了这一点。
2、如果采用一级机械连接，可以在任何位置上进行连接。
因为一级机械连接经过国家的多次试验，证明是相当可靠的（拉力试验的钢筋破坏点都不在机械连接处）。
问：03G101-1图集第65页中间支座上部纵筋的延伸长度，只在第一排钢筋上面标注尺寸“Ln / 3” 。
现在工程中出现了中间支座第二排上部纵筋，其延伸长度如何处理？是否可按“框架梁”的“Ln / 4”来处理？答：答案是肯定的，非框架梁的中间支座上部纵筋的延伸长度同“框架梁”。
陈青来教授关于平法钢筋的解答
一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。
答：1/2竖向分布钢筋间距。
二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足：1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。
三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足0.5laE（la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。
四、在03G101-1第38页和第44页的"柱变截面下柱钢筋封顶,上柱钢筋从新插筋"的构造大样图中,关于下柱钢筋封顶锚固的问题:1、如果梁高hb-保护层≥la E（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。
五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。
六、1、剪力墙暗梁配筋构造见图集第51页。
但该页图主要说的是连梁的构造，暗梁只有一个截面图。
因此带来了下面的一系列问题。
2、暗梁主筋锚固起点从什么地方算起？当暗梁与暗柱或端柱相连接，暗梁主筋锚固起点从暗柱或端柱的边缘算起。
对吗？暗梁还有没有不与暗柱或端柱相连接的情况呢？3、暗梁的长度有多长？是整个剪力墙墙肢的长度，还是局部？4、暗梁主筋锚入暗柱或端柱的长度：(1) 当暗柱或端柱的长度大于钢筋的锚固长度LaE 时，暗梁主筋直锚入一个锚固长度；(2) 当暗柱或端柱的长度小于钢筋的锚固长度时，暗梁主筋伸至暗柱或端柱外侧纵筋的内侧后弯钩15d ，此时须保证直锚段大于0.4 LaE 。
陈青来讲图集内容
[转] 陈青来教授关于平法答疑（翻样必看）1》问：基础梁的钢筋伸入承台还是按贯穿处理？答：基础梁如果梁面平承台面，基础梁是用来连接承台梁的，梁筋可直接按Lae锚固在承台中，但最好将箍筋伸至承台内。
基础梁如果是梁底面平承台底面的，也可直接按Lae锚固在承台中，箍筋可不伸至承台内。
如果基础梁是直接相互交错的，应按基础梁通长考虑，这时钢筋只考虑连接问题，不考虑锚固问题。
2》问：梁、柱砼标号不同时，梁筋锚入柱时La值计算按梁还是按柱的砼标号计算？答：钢筋在哪里锚固就按哪个构件的砼标号计算Lae。
按柱的砼标号计算梁筋锚固长度。
3》问：框架梁的第三排钢筋长度如何计算？次梁的第二排钢筋长度如何计算？也是Ln/4吗？答：问设计院。
平法未考虑此两种情况。
平法不是包括所有结构设置的，也做不到。
4》问：何为对边？答：梁筋伸到柱边时，柱的外边即为梁的对边。
5》问：第40页柱搭接长度范围是不是指2.3Lae?答：对。
因为Lae+0.3Lae+Lae合起来是2.3Lae，在这个搭接范围内箍筋要加密。
实际上这个范围内加密筋只起一个构成三向受力条件的作用，因此可以只箍大方箍即可。
6》问：剪力墙施工缝设在何处为宜？答：不知道。
但剪力墙在结构上不同于柱按楼层模型来考虑受力情况，而是从底至顶作为一个整体受力，因此个人认为施工缝设在任何地方都可以。
7》问：边框梁BKL比砼墙宽时，水平纵向钢筋是移出到梁边布置还是在梁边布置的同时还要在墙同宽处继续布置？答：只需在边框梁最外边布置即可。
8》问：柱筋如何锚入承台？注：现参照11G101答：按03G101-3图集处理。
9》腰筋伸入支座多少为宜？答：个人认为5d足矣，不过规范要求15d。
10》问：柱箍筋内箍箍住多少条柱纵筋为宜？答：有5根纵筋时内箍箍住3根，有6根纵筋时箍住2根。
11》问：一级钢筋的板筋180度弯钩是否计入锚固长度？答：180度弯钩不能计入锚固长度。
如板底筋要求伸至梁中线并不小于5d，指的是水平段外包长必须伸至梁中线并不小于5d，但面筋要求伸入梁内La，此时弯钩已包含在La内。
平法疑问解答(四)
平法疑问解答（四）2009-08-04 19:46问：“框架梁纵向钢筋在端支座的锚固长度就是0.4LaE+15d”，这句话为什么不对？答： 1、“框架梁纵筋在端支座的锚固长度就是0.4LaE+15d”，这种认识是不对的。
2、如何认识“0.4LaE+15d”呢？这里包含两方面的问题：一个是框架梁纵筋在端支座的直锚水平段长度的问题，另一个是框架梁纵筋需要弯直钩15d的问题。
3、请注意看03G101-1图集第54页框架梁端支座下面的标注：“伸至柱外边（柱纵筋内侧）”，这是首要的，而后面的半句话“且≥0.4LaE”是对直锚水平段长度的一个验算要求，即是说，直锚水平段长度只可以比0.4LaE长，但千万不能比0.4LaE短。
至于为什么不能比0.4LaE短呢？我的理解是：“0.4LaE”是确保框架梁纵筋在端支座锚固的“下限”，若小于这个长度，则梁纵筋连同所钩挂的部分混凝土都有被“拽出来”的危险。
4、陈青来教授最近讲课时指出：作为梁端支座的框架柱，从过柱中线5d到柱外侧纵筋的内侧的区域是一个“竖向锚固带”。
梁受拉纵筋在端支座锚固的的原则是：要满足弯锚直段≥0.4LaE，弯钩段15d，且应进入边柱的“竖向锚固带”，同时应使钢筋弯钩不与柱纵筋平行接触。
梁的纵筋只要伸进边柱的这个“竖向锚固带”，就可以放心大胆地弯锚，而不必一直伸到柱外侧去。
（但这只是在课堂上听说的，标准图集未见正式变更。
）5、无论框架梁的上部纵筋和下部纵筋，其端部都要弯15d的直钩，这是一个构造要求。
构造要求是混凝土结构的一种技术要求，构造要求是不须经过计算的，是必须执行的。
至于为什么要规定为“15d”呢？陈教授说过，这是经过力学试验的，在“直钩”上5d处至10d处都有内力（变形）存在，到15d处就没有了。
关于“15d”的问题还有很多，下面继续讨论。
问：梁钢筋的集中标注中，比如：4B22/2B20，我的问题是：第一排钢筋和第二排钢筋的间距在图集中哪里可以反应出来，我想知道它们的合理间距是多少。
钢筋平法陈青来教授答疑
内无人讨论过,属于未知领域::的问题。实际工程中,如今怎么做的还
墙? 答:是墙的一部分。 16、问:剪力墙钢筋是否直穿到上层? 答:是。 照做即可。 25、问:承台是否可理解为梁的支座? 答:可以。 26、问:
17、砼墙拉筋间距为 600*600,第一个拉筋是否可以离墙边 300? 答:对。 屋框梁 WKL 的支座柱较大时是否肯定要伸至对边才能下弯? 答:肯定
原则。板底筋也可参照这个原则进行。依据这一原则,当洞口上边的连
筋离梁边的距离也应是半个板筋间距
梁钢筋和暗梁钢筋的重合时,可按大钢筋进行布置,不需要重复布置。
魏
第2页共2页
先讲一个重要原则,暗柱不是柱,暗梁不是梁!有了这个概念,再来理解
承台? 答:假如承台上面没有钢筋,底板面钢筋最好穿过承台。假如承台
钢筋就好办了。框架柱的第一个箍筋离地 50MM,框架梁的第一个箍筋
上面有钢筋,可按就大钢筋的原则,钢筋其实不需要重复设置,这是一个
离柱过 50MM,而剪力墙的纵筋离暗柱边应当是半个纵筋间距,板的水平
只箍大方箍即可。 问:剪力墙施工缝设在何处为宜? 答:不知道。但剪 力墙在结构上不同于柱按楼层模型来考虑受力状况,而是从底至顶作 为一个整体受力,因此个人认为施工缝设在任何地方都可以。 6、问: 边框梁 BKL 比砼墙宽时,水平纵向钢筋是移出到梁边布置还是在梁边 布置的同时还要在墙同宽处继续布置? 答:只需在边框梁最外边布置 即可。 7、问:柱筋如何锚入承台? 答:按 03G101-3 图集处理。 8、腰 筋伸入支座多少为宜? 答:个人认为 5d 足矣,不过规范要求 15d。 9、 问:柱箍筋内箍箍住多少条柱纵筋为宜? 答:有 5 根纵筋时内箍箍住 3 根,有 6 根纵筋时箍住 2 根。 10、问:一级钢筋的板筋 180 度弯钩是否 计入锚固长度? 答:180 度弯钩不能计入锚固长度。如板底筋要求伸至 梁中线并不小于 5d,指的是水平段外包长必需伸至梁中线并不小于 5d, 但面筋要求伸入梁内 La,此时弯钩已包含在 La 内。 11、问:为何柱插
平法图集编写人陈青来教授对《03G101-1》平法问题的解答2
平法图集编写人陈青来教授对《03G101-1》平法问题的解答2修改浏览权限| 删除● 梁问题（8）：请教陈总，在03G101-1中，楼层框架梁纵筋构造分一二级结构抗震等级和三四级结构抗震等级两种构造，我对照半天，硬是没看出一二级和三四级结构抗震等级构造有什么区别，请陈总指教。
若是没区别，何不合并？像屋面框架梁一样。
■ 答梁问题（8）：二者的确没有区别，可能会在下一次修版时合并。
03G101-1修编初稿和中稿的一、二级抗震等级与三、四级是有区别的，其主要区别是将35页右上角的构造规定用于一、二抗震等级（以后再过渡到所有抗震等级甚至非抗震等级）。
后经校对、审核、评审与再思考后，感到时机尚未成熟，需要再做一些前期工作来创造彻底改变这种传统做法的条件。
现阶段先把该构造放到35页的共用构造中，观察一下我国结构施工界对其反应。
03G101-1定稿保留这个样子，考虑到一是不影响使用，二是为修版保留可能需要的空间（通常新规范体系最初需经若干次修定才会稳定下来，规范一改，国家标准设计也要跟着改）。
我国结构施工的传统做法是将两边（等高）梁的下部筋并排锚入柱节点中，这是发达国家已经废弃的做法。
混凝土里并排紧挨着的两根钢筋，存在一条线状通直内缝，当受力时，这条内缝就可能发展成破坏裂缝，这对于抗震结构可能是严重隐患。
再者，假如两边梁（约80%的梁）的下部钢筋刚好满足钢筋的净距要求，相向并排锚入柱节点后，就不能满足钢筋的净距要求了。
抗震结构要求做到的“三强”：“强柱弱梁、强剪弱弯、强节点强锚固”中的强节点强锚固便得不到保证。
由于节点内先天存在多条线状通直内缝，以及钢筋之间净距不足，将会影响节点区的刚度，削弱节点的塑性变形能力，对于高抗震等级的结构而言有可能是非常严重的问题。
● 梁问题（9）：P62.63页中，KL.WKL箍筋加密区大于等于2hb且大于等于500，在注中，指出hb 为梁截面高。
而在同页，“梁侧面纵向钢筋构造和拉筋”中,hw为梁截面高，当然，这里有文字标注，不会不明白，可在P66页，纯悬挑梁中l<4hb时，这里hb没文字说明，就让人糊涂了。
陈青来03G-101-1平法标注答疑
系列综合问题1、在混凝土结构施工中，出现Ⅳ级钢筋时，它得锚固长度应该如何计算？因在混凝土结构设计规范及混凝土验收规范上都没有出现Ⅳ钢筋，是否国家已经取消了该级别的钢筋用于建筑工程中。
谢谢！答：混凝土结构基本理论中，受混凝土的极限应变值的限制，强度过高的钢筋发挥不出其全部作用（这正是混凝土设计规范和施工规范不设Ⅳ级钢筋的理论依据）。
所以，即便是Ⅳ级钢筋，其强度设计值也只能取到360N/mm2（与Ⅲ级钢筋相同），且当用于轴心受拉和小偏心受拉构件时只能按300N/mm2取用。
因此，高于Ⅲ级的钢筋的锚固长度取值按Ⅲ级钢筋即可。
还有，Ⅳ级钢筋的塑性性能和可焊性比新Ⅲ级钢筋差，用在普通混凝土结构中并不合适，也不经济。
2、03G101与03G329有矛盾时依谁为准？答：03G101在编制时已经尽可能地做到与03G329协调一致。
当设计者选用03G101时，应以03G101为准。
当设计者既选用了03G101，又选用了03G329时，由于03G101中的构造是与平法施工图配套使用的正式设计文件（详见03G101总说明第4、5两条），如果设计者采用了平法制图规则完成了施工图设计，其构造应以03G101为准；如果未使用平法表达，则不应以03G101为准。
3、03G101图集中为什么把受力钢筋的锚固长度改了，这些数据不便记忆，施工中也容易出错，为什么不采用整数呢？答：不是03G101把受力钢筋的锚固长度改了，而是《混规》GB50010-2002把原来以5d进位的锚固长度改了。
《混规》也是国家建筑标准设计03G101的依据之一。
为了方便施工，03G101把规范第9.3条的公式根据不同的钢筋种类、混凝土强度等级以及钢筋直径计算成表格，尽量做到目前的样子。
大家好！我们可以通过G101栏目研讨平法国家建筑标准设计中的问题，也可以讨论有关的结构问题。
4、在“GB50010-2002”混凝土结构设计规范第126页10.1.5条规定板下不受力钢筋伸入支座的锚固长度不应小于5d，我个人认为是否还应该满足伸至支座的中心线位置，这也是一贯的施工做法。
陈青来教授讲梁的钢筋
梁问题（1）：03G101—1:平法梁纵筋伸入端柱支座长度的两种计算方法：以第54—55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上,会造成钢筋过密，显然是不合适的。
正如图上所画的那样,应该从外到内分成几个垂直层面来布置。
但是,在计算过程中，却可以有两种不同的算法,这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置(计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0。
4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE,然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
这两种算法，第一种较为安全，第二种省些钢筋。
不知道图集设计者同意采用哪一种算法？答梁问题（1)：应按第一种算法。
如果柱截面高度较大，按54页注6实行。
梁问题（2）:关于03G101图集第54页“梁端部节点”的问题,是否“只要满足拐直角弯15d和直锚长度不小于0.4laE的要求，则钢筋锚入支座的总长度不足laE也不要紧。
”答梁问题（2）：laE是直锚长度标准。
当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标准，否则属于概念错误。
应当注意保证水平段≥0.4laE非常必要,如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE的错误方法。
梁问题（3）:对比《96G101》、《00G101》、《03G101》三本图集，在最早的《96G101图集》的“原位标注”中有“第4条”：“当梁某跨支座与跨中的上部纵筋相同，且其配筋值与集中标注的梁上部贯通筋相同时，则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时，可仅在上部跨中注写一次，支座省去不注（图4.2。
平法常见问题答疑
平法常见问题答疑------陈青来平法讲座答疑(一)2007.91、03G101-1 第62页中，梁侧面纵向构造筋的构造要求是：当hw≥450时，设置纵向构造钢筋，且钢筋间距a≤200。
请问，如hw =450时，单侧设置多少道纵向构造筋？是1道还是2道？答：如果梁的净高正好等于450mm的时候，布置一道，那就是有两个空，450/2=225，按照图集要求已经大于200了，要布置两道，其实在这种情况下用不了两道，但是，在规范中有了这样的规定，所以我们一般见到的都是或者不布置，或者要布就布置两道。
另外，如果是设计人员则需要考虑这个问题。
如果是预算和施工人员，按图处理就可以了。
2、框架梁或梁截面较大时,拉筋的构造应如何设置?(当设计者无规定时)答：如果布置侧面构造钢筋或抗扭钢筋的时候，梁需要布置拉筋，拉筋的规定在平法图集中已经非常明确了，直接看03G101-1 P62注解第4条。
3、桩头已镶入承台处，桩顶的承台钢筋是否需考虑保护层?答：从平法的图示来看，桩的钢筋是从桩顶位置布置的，桩伸入承台50，100这个应该已经满足保护层的要求了。
不用从承台顶在考虑保护层了，否则太厚了。
4、抗震框架梁的底筋能搭接吗?在哪个位置搭接?答：抗震框架梁的底筋是可以搭接的，只要不在梁下部跨中位置就可以了。
5、箍筋两个弯钩的总长度应该是多少倍d?答：箍筋两个弯勾如果是135度，抗震的情况下是11.9d，不抗震的时候是6.9d。
6、当暗柱过长时，剪力墙水平分布筋是否应当伸至暗柱端或考虑与暗柱箍筋搭接?答：不管暗柱有多长，暗柱都属于墙的加强，它是墙的一部分，不是墙的支座，所以应该伸至暗柱的端部，不可以搭接。
7、砖混结构中,构造柱与圈梁,哪个是支座?答：在砖混结构中，二者都属于整个建筑物的构造加强构件，柱肯定是梁的支座，但是，在实际作用的时候，砖混结构中主要的承重构件是墙不是构造柱，所以，这种关系不像框架结构那么明显。
8、非框架梁L的底筋锚固长度是12d还是按03G101-1第33页第3点:在任何情况下,锚固长度不得少于250mm?答:这个直接取12d就可以了，L的下部钢筋支座处属于受压区域，和框架梁不同，250mm指的是受拉钢筋的最小锚固长度。
陈青来平法板问题汇总
陈青来平法板问题汇总平法板问题汇总●问题一：1、板负筋的长度到底是从梁侧边算起,还是从梁中算起,边梁上的负筋是否是从梁内侧处算起后再加一个锚固长度？如某一框架结构板厚120mm，边梁①轴梁宽为350，图上标注负筋φ10@200 ┌──┐1340。
我是这样计算负筋长度（即下料长度？）为90+1340+90=1520mm,而乙方送来的为90+1555+90=1735mm,乙方是用世纪胜算钢筋翻样软件做的，问负筋长度到底如何计算？2、还有一个就是中间梁上的负筋到底是从梁边还是梁中算起? 板厚120mm ⑤轴梁宽为300，图上标注负筋φ10@180 1150┌──┐1150，负筋是“横担”在梁的两侧的，我是这样计算负筋长度的 90+1150+1150+90=2480mm,我认为图上标的1150是从梁中计算的长度，而不是从梁边计算的长度，不必加梁宽了，负筋长不是90+1150+300+1150，而是90+1150+1150+90=2480mm 。
但乙方报送的长度为90+1505+1475+90，实在是让我不知怎么理解。
答：1、关于扣筋水平长度的标注，现在设计院似乎没有统一的标准，各人按各人习惯的方法进行标注。
看看年底04G101-4图集（平法楼板）出版以后，这种局面有无改观。
2、看施工图的扣筋水平尺寸时，要注意它有没有“尺寸线”，看看它是从梁边算起，还是从梁轴线算起？如果某设计师连“尺寸线”也不给画出来，就太令人费解了。
3、还有一点设计知识，可以帮助大家判断扣筋的水平尺寸，这就是：扣筋伸出梁外的水平长度（即“伸进板内的水平长度”），等于楼板净跨的1/4 。
4、至于“边梁上的扣筋”锚入边梁的水平长度，一般为伸到边梁外侧，再拐弯。
5、对于非宽扁梁宜伸至对边稍退后‘扎入’梁中，这样比全走梁外皮效果好。
●问题二：中间梁上的负筋到底是从梁边还是梁中算起?答：中间梁的负筋长度的计算方法是上皮负筋是相邻长跨净跨的1/3加梁或柱的宽度；第2皮负筋的长度是相邻长跨的净跨1/4。
陈青来钢筋平法讲座
陈青来钢筋平法讲座1、基础梁不以柱为支座，故不与柱锚固，柱只以基础为支座，故柱自身无法锚固，只与基础锚固。
2、柱、梁、板自身的钢筋，只存在连续的问题，不存在锚固的问题。
3、基础主梁中非连续区不是绝对，故图集中只规定连接区而来明确连接区，基础梁箍筋贯穿柱。
4、基础中柱的箍筋仅为施工方便而设（不小于两道，非复合矩形封闭箍）。
柱筋必须伸入基础底或梁底（国家设计规范规定），柱筋弯钩仅为施工考虑，（便于放置在底部水平钢筋上）。
5、柱筋连接不推荐焊接，大量采用搭接或机械连接。
6、基础层柱的非连接区，h/3是指首层，即地上的第一层，地下室的柱必须全长加密（理论上是，实际设计可能不符）。
7、锚固值取值原则：钢筋所在处的砼强度为准，如梁锚入柱，则按柱砼强度。
8、梁边支座锚固弯锚直段大于等于0.4lae，且进入竖向锚固带（柱中心线至柱对边钢筋边侧），当柱宽小于0.4lae时,设计应调小钢筋,施工不得调整。
当0.4lae加15d且0.4lae已进入竖向锚固带，此时可以不用考虑是否满足lae。
8、梁或板锚入墙，通长无法满足直段0.4lae，固梁与墙交接时不形成框架，即墙不作为框架的支座，此时梁既不是框架梁也不是非框架梁，故梁伸入墙只伸至对边弯15d即可，不考虑0.4lae。
9、钢筋锚固不能全走保护层。
10、03101-1P40，第二条，加密箍筋无须隔一拉一。
11、柱筋弯钩最大12d（受拉纵筋），梁15d。
无须满足最小锚固250mm.。
12、梁负弯矩筋多于二排时，伸入长度应由设计明确。
13、节点内的钢筋锚固，严禁平行钢筋接触锚固，以前施工缝留在梁底的作法是错误的，至少应在柱加密区以外。
（陈个人观点）14、结构原则：能通则通，但设计规范不明确，故梁下部筋应按《高层建筑砼结构技术规程》施工，即梁下闻筋在非加密区且受力较小处连接。
15、P55屋面梁问题：柱的弯钩不得小于12d，此处梁、柱锚固构造规范有矛盾。
16、箍筋的组合方式：大箍套小箍，不可大套中，中套小。
陈青来教授钢筋混凝土平法讲座和答疑
陈青来教授钢筋混凝土平法讲座和答疑国家建筑标准设计G101-X系列混凝土结构施工图平面整体表示方法制图规则和构造详图应用技术讲座主讲人：山东大学陈青来教授qlchen@讲座主要内容：●混凝土结构原理辨析（含哲学与逻辑问题）●平法基本原理●平法规则与构造应用要点解析●平法制图规则与施工构造●答复问题关于混凝土结构原理辨析之一1．混凝土结构原理承载多元理论(1) 承载可靠度理论——解决结构的安全度问题(2) 承载力学理论——解决作用（荷载）与作用效应（内力与变形）问题(3) 承载材料理论——解决钢筋与混凝土共同工作问题(4) 承载抗力理论——解决结构的强度和刚度问题(5) 承载节点构造理论——解决构件的连接问题●——基础理论用于发现世界和解释世界，存在发现、更新而非创新●——应用理论的实质属于方法范畴，用于改造世界，存在不断创新●——方法是连接基础理论与实践的桥梁。
基础理论不具备直接用于实践的功能，基础理论通过方法用于实践●——基础理论发展极其缓慢，而方法发展迅速，日新月异●——方法在人类社会生活中具相当重要地位●——中国历史上的四大发明均是方法的发明而不是理论的发明●——很多问题的解决往往难在方法上而不是难在基础理论上关于混凝土结构原理辨析之二结构工程界的五板块划分：（1）理论板块、（2）规范规程板块、（3）技术规则板块、（4）技术措施板块、（5）技术监督板块概念：●理论板块——基础理论和应用理论●规范规程板块——为国家的技术法规●技术规则板块——主管政府部门批准发行的指导性技术文件●技术措施板块——工程技术类专著，用于辅助解决工程问题●技术监督板块——主要进行材料、设计与施工的质量监督现状：●基础理论与应用理论板块——应为其他板块的基础——但目前落后于规范规程板块及技术规则板块(教科书滞后）——至今尚未全面完成“构件”到“结构”的转变——没有解决好节点问题●规范规程板块——由于我国采取追踪、引进国外技术的路子——现阶段奇怪地走在最前沿——实际缺少国内理论板块的支撑——内容不稳定——修订频繁——因错位——失误属自然结果或属正常现象●技术规则板块——系规范规程的应用细则延伸——更具体化及细化——具明确且实际的技术指导作用——国家建筑标准设计承担起了这个重要功能——如G101系列与G329——设计制图规则——标准构造详图为图形化的构造规则●技术措施板块——在我国比较成熟——主要用于工程界——在高等教育教学内容以外●技术监督板块——属新兴板块——由设计审图单位和质量监督部门行使职责关于混凝土结构原理辨析之三关于辨证思维与逻辑思维：●辨证方法是认识自然和社会的方法，而逻辑方法更适合于解决与处理问题●辨证思维的力量强于逻辑思维的力量，但辨证思维更适合于研究人文和历史，而逻辑思维极适合研究工程技术●虽如此，但却忽略了简单与复杂的辩证关系●历史上，中国人过早地以辨证思维否定了逻辑思维，结果没有给逻辑思维留出足够的成长空间●因此，中国人在逻辑思维方面有显明不足，体现在：概念往往没有明确的涵义（讲究“意会”、“领悟”）/ 判断往往没有明确的前提/ 推理往往没有明确的过程/ 重结果而不重过程●多年来在政治上对形而上学的批判错误地延伸到科学技术领域，正是基于形而上学才有了如此多的科学定理●由于历史形成的辨证思维习惯，使规范和规程中存在许多非同一之处、摸棱两可之处、矛盾之处、理由不充分之处●平法的规则化，实质是将结构设计和结构构造的规则化平法基本原理（1）平法的系统科学原理：●——视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：（1）基础结构、（2）柱墙结构、（3）梁结构、（4）板结构●——各子系统有明确的层次性、关联性、相对完整性●——层次性：基础→柱墙→梁→板，均为完整的子系统●——关联性：基础→关联→柱墙（以基础为支座）；柱→关联→梁（以柱为支座）；梁→关联→板（以梁为支座）●——相对完整性：基础自成体系，无柱或墙的设计内容；→柱墙自成体系，无梁的设计内容；→梁自成体系，无板的设计内容；→板自成体系，仅有板自身的设计内容平法基本原理（2）平法的应用理论（三要点）：●——将结构设计分为创造性设计内容与重复性（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计●设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分●——重复性设计内容部分（主要是节点构造和杆件构造）以《广义标准化》方式编制成国家建筑标准构造设计●说明：标准构造设计的实质是图形化的构造规则；由设计师完成构造设计缺少充要条件：1、结构分析结果不包括节点内的应力；2、以节点边界内力进行节点设计的理论依据并不充分；3、节点设计缺少足尺试验依据；构造设计缺少试验依据是普遍现象，现阶段由国家建筑标准设计将其统一起来符合现阶段中国国情平法基本原理（3）●平法将对结构领域中、下游技术产生很大影响●平法将在不断自我否定中成长.技术科学在否定中前进,在肯定中静止.●平法是上游技术的改革，在改革时不宜过多顾及中、下游技术●上游技术的改革将推动中、下游技术的发展●上游技术的改革为中、下游技术的发展提供了良好机遇关于平法制图规则与构造要点解析●要点一：结构与构件、整体与部分的关系问题●要点二：结构的刚度问题●要点三：结构各类构件的连接关系（支座）问题●要点四：平法设计规则要点——1、注写方式与截面方式相结合；2、集中注写与原位标注相结合；3、特殊构造不属于非标准化内容●要点五：构件钢筋的锚固与连接问题——1、锚入支座钢筋内侧的原则（不可全部走保护层）；2、受拉钢筋弯锚直锚段≥0.4laE的原则；3、梁往柱支座内锚固过中线+5d的原则；4、锚固钢筋弯钩在尽端角筋内侧“扎入”的原则；5、受拉钢筋锚入支座钢筋内侧的原则；6、受力弯钩15d、构造弯钩12d的原则；6、非抗剪钢筋距离平行“边缘”为分布间距的1/2的原则；7、节点内非平行接触连接与非平行接触锚固的原则关于平法制图规则与施工构造，具体见系列国家建筑标准设计03G101-x陈青来教授关于平法G101中若干问题答复墙●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
陈亲来关于钢筋问题的回复
陈青来教授关于钢筋设计相关问题的答复汇总一、柱问题（1）：柱纵筋锚入基础的问题《03G101-1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。
①柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个 laE 还是更多？（甚至有人提出 1.5 倍的 laE ）②当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”；但又有人说必须拐一个直角弯。
③如果柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少？有人说是 10d ,而在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为 12d ，这个规定是否可用于基础？④同样在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中，规定“直锚部分长度”不小于 0.5 laE ，这个规定是否可用于基础？⑤当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。
是这样的吗？⑥当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。
其弯折部分长度，“剩多少拐过去多少”，显然不合适。
这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度”。
是这样的吗？■答柱问题（1）：所提问题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4”中得到相应答案（2003年底陆续推出）。
现在简单答复如下：①⑤柱纵筋一般要求伸至基础底部纵筋位置。
特厚基础（2米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求时，要求弯折12d；④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋“坐底”。
山东大学陈青来教授平法
下面是转自山东大学陈青来教授对结构施工中遇到关于03G101的疑难问题的答复以下是陈教授答复（一）●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东大学陈青来教授答疑平法国家建筑标准设计中的问题陈青来钢筋平法问题答疑平法改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。
平法已在全国全面普及并向纵深发展。
平法追求的是一个过程，在这个过程中平法会不断地否定自身并进一步完善。
随着平法的不断推陈出新，也要求我们在对平法深刻理解的基础上不断学习和应用新的理论和技术。
今年的6月-9月，广联达公司在全国陆续开展了21场陈青来平法讲座，希望通过此类讲座能够提升广大造价人员对平法的应用能力，在讲座最后的答疑环节，很多造价人员围绕新图集06G101-6和03G.11G系列图集提出了自己多年来对平法的疑问，本期我们特选择了答疑环节的部分问题。
希望能够帮助大家更好的理解和应用平法。
本期专家支持：冯俊国2000年毕业后从事施工工作，具有丰富的施工经验。
2003年进入广联达公司后，担先后担任过公司的钢筋、图形软件高级应用讲师及服务经理，精通平法，曾多次担任大型平法讲座的讲师。
目前为广联达总公司钢筋产品经理。
06G101-6问题1、06－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。
2、06－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。
3、06101-6P53柱宽基础梁时，加腋筋竖筋如￠8@200在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。
这一段距离是锚固了。
而且伸入相邻的基础梁，想布置钢筋也比较费事了，梁里面多的是钢筋。
4、06G101-6P61柱顶纵筋在承台内的锚固应伸至承台顶？答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满足Lae和35d 的要求就可以了，这个和柱的钢筋要到顶是不一样的。
桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，如果桩足够大的话，就没有必要设置承台了。
5、06G101-6 P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？答：这个是不同的，看图的时候要仔细，非贯通纵筋在-3中取值除了L0/3以外，还有一个a值来控制的，在-6中没有这个控制条件了。
其它的内容有相同也有不同的地方，仔细阅读即可。
6、06G101-6中是否是取消04G101-3中对a=1.2la+hb+0.5hc的规定？答：06G101-6中的基础梁在取值的时候是没有这个控制条件，但是，这不代表取消03G101-3中的相关规定，这本图集包含的内容是独基、条基和桩承台，这些和筏板基础是不同的，两本图集可以对照进行学习，但是，不能否定对方的内容。
7、根据06G101-6中的规定：独基底板钢筋起步≦S/2≦75，是并且关系？是否可按计算般的方法起步50计算？答：二者之间是并且的关系，都要满足的，计算的时候是要按照图集的要求进行计算的，但是，如果计算的双方协商好了，也可以按照传统的方式进行计算。
施工的时候是要按照图集的规定进行布置的。
8、06G101-6中，为何当双杯口的中间杯壁宽度t5﹤400mm时，设A12@200构造筋，t5≧400mm时不设？答：从图示来看，在小于400mm以后，不管是双杯口还是双高杯口的独立基础，都要设置这样的构造钢筋，主要是当小于400mm以后，这部分砼特别是双杯口的基础，就比较脆弱了，一旦上柱有受力变化，有可能会产生开裂等现象，需要布置构造钢筋。
9、06G101-6第45页双柱独立基础底板，顶面配筋是否放置支撑筋呢？答：平法中只规定受力钢筋和构造要求的钢筋的布置情况，本题所涉及的钢筋应该属于施工工艺钢筋，平法也没有规定基础主梁的钢筋如何绑扎，现场不是也得撑起来吗！筏板基础的上部钢筋不也得用马凳支撑吗！这些应该体现在施工组织设计中，而不是在平法中。
10、06G101-6第54页梁高加腋处箍筋与梁的箍筋不用重复布置吧?答：这个是不重复布置的，这个和框架梁加腋是一样的，直接是取代的关系，布置这个就不需要布置其它的箍筋了。
11、06G101-6第23页“底部一平”的配筋如何解释?答：这个在平法图集中已经解释了。
通俗的说就是两个基础梁相交的时候，梁的底标高是相同的，这时候梁的下部钢筋就会打架，要考虑钢筋谁通过的问题。
需要注意的是，这里说的是底部的非贯通纵筋，同时是配筋值不同的时候。
12、06G101-6第68页中地下框架梁DKL纵筋构造图中上排非贯通第二排仍按ln/4计算吗?答：地下框架梁的受力情况和楼层的框架梁类似，但是，二者也有区别。
图示来看地下框架梁中不需布置第二排的非贯通筋，如果设计布置了，需要咨询设计。
13、请解释06G101-6中P11图2.3.2-13中钢筋标注含义答：这个的解释直接看图集中图示上面的说明即可！图集已经说的很明确了。
14、06G101-6中58页中（转角梁板端部无纵向延伸）大样中我个人认为转角梁外侧无需分布板主筋，只须放分布筋即可。
答：本题所指的转角梁的外侧是指什么位置，如果是转角无外伸的构造，在转角的位置受力钢筋布置成网状，分布筋按照注解的第2条进行布置就可以了。
15、04G101-3基础梁端部无外伸处要求上下钢筋对接连通布置，而06G101-6基础梁端部无外伸处上下钢筋可不对接,弯曲12d锚固即可,实用时能否把筏板基础梁梁端无外伸构造套用06G101-6做法?答：不可以，按照现在的情况，只有在设计明确或以后的图集改版中提出才可以，否则，现阶段还是按照各自的构造进行。
17、06G101-6第64-65页的桩钢筋为什么不伸至承台梁顶部？答：这个桩钢筋伸入的构造按照61页的构造来考虑就可以了。
其他问题（一）1、03G101-1 第62页中，梁侧面纵向构造筋的构造要求是：当hw≥450时，设置纵向构造钢筋，且钢筋间距a≤200。
请问，如hw =450时，单侧设置多少道纵向构造筋？是1道还是2道？答：如果梁的净高正好等于450mm的时候，布置一道，那就是有两个空，450/2=225，按照图集要求已经大于200了，要布置两道，其实在这种情况下用不了两道，但是，在规范中有了这样的规定，所以我们一般见到的都是或者不布置，或者要布就布置两道。
另外，如果是设计人员则需要考虑这个问题。
如果是预算和施工人员，按图处理就可以了。
2、框架梁或梁截面较大时,拉筋的构造应如何设置?(当设计者无规定时)答：如果布置侧面构造钢筋或抗扭钢筋的时候，梁需要布置拉筋，拉筋的规定在平法图集中已经非常明确了，直接看03G101-1 P62注解第4条。
3、桩头已镶入承台处，桩顶的承台钢筋是否需考虑保护层?答：从平法的图示来看，桩的钢筋是从桩顶位置布置的，桩伸入承台50，100这个应该已经满足保护层的要求了。
不用从承台顶在考虑保护层了，否则太厚了。
4、抗震框架梁的底筋能搭接吗?在哪个位置搭接?答：抗震框架梁的底筋是可以搭接的，只要不在梁下部跨中位置就可以了。
5、箍筋两个弯钩的总长度应该是多少倍d?答：箍筋两个弯勾如果是135度，抗震的情况下是11.9d，不抗震的时候是6.9d。
6、当暗柱过长时，剪力墙水平分布筋是否应当伸至暗柱端或考虑与暗柱箍筋搭接?答：不管暗柱有多长，暗柱都属于墙的加强，它是墙的一部分，不是墙的支座，所以应该伸至暗柱的端部，不可以搭接。
7、砖混结构中,构造柱与圈梁,哪个是支座?答：在砖混结构中，二者都属于整个建筑物的构造加强构件，柱肯定是梁的支座，但是，在实际作用的时候，砖混结构中主要的承重构件是墙不是构造柱，所以，这种关系不像框架结构那么明显。
8、非框架梁L的底筋锚固长度是12d还是按03G101-1第33页第3点:在任何情况下,锚固长度不得少于250mm?答:这个直接取12d就可以了，L的下部钢筋支座处属于受压区域，和框架梁不同，250mm 指的是受拉钢筋的最小锚固长度。
9、板负筋的分布筋与另一方向的负筋搭接长度是多少?答：分布筋的功能是使主筋绑扎成网,浇捣混凝土时主筋位置不发生偏离。
另一功能是提高主筋的连接长度。
具体的取值范围，平法中没有明确，一般取150mm即可。
10、梁上部钢筋中（2B20)标识的钢筋在遇到有悬挑梁时,如何处理?是将支座钢筋延伸还是布置（2B20）钢筋.（悬挑梁上部未配置有钢筋）答: 悬挑梁上部未配置有钢筋有可能是漏写了，或者没有按照平法的要求来布置，这种情况一定要咨询设计人员。
11、满堂基础中地基梁与承台两者之间交接处钢筋如何配置？答:基本上要看承台的钢筋是不是双层钢筋。
而且基础梁不一定要贯穿承台.高抗力等级要贯穿承台.这个具体的要咨询设计了。
12、非接头搭接,施工时如何保证钢筋不松动.振捣砼时,如何保证两根钢筋间隔是一定的?答:应该是非接触搭接，虽然，两根钢筋不直接绑扎在一起了，但是，钢筋可以和其它的钢筋绑扎的，固定应该不成问题。
13、基础梁上部钢筋与下部钢筋倒置输入与图示不符。
答:简单的来判断，基础梁的受力和框架梁的受力正好是相反的，另外，基础梁在平法集中标注中是下部钢筋在前，上部钢筋在后，这个和框架梁也是相反的，应该和图示是相同的。
14、梁的侧面纵筋在集中标注行已标注,而原位标注再标注时,是否重复计算?答:不会重复计算.但是会按照原位标注内容进行计算.梁平法施工图制图规则规定,施工时,原位标注取值优先.15、判断梁两侧是否有附加箍筋,是否可以依据谁是支座来判断?谁是支座,就可以在另一根梁的梁侧加附加箍筋?若两根梁交叉时,谁也不是谁的支座,是不是两侧都不加?答:附加箍筋主要是用在非框架梁遇框架梁的时候，在框架梁上有可能设置，这个是设计给定的。
如果谁也不是谁的支座，这个更需要设计明确了。
16、转换层的框支梁有2.4m高,梁端头钢筋的锚固是否还是要伸到梁底再加一个锚固长度?答：这个问题直接咨询设计即可，如果设计没有给定，按照平法图集是要这样处理的。
17、简支梁(单跨)底筋锚固长度是MAX{12D,支座中心线},还是应取250(受拉钢筋任何情况下不少于250mm).答:简支梁跨中受拉,到支座部分不受拉.到支座部位弯距为零.单跨简支梁跨中受拉到支座是受压.所以与受拉钢筋任何情况下不少于250mm无关.18、03G101-1图集中：梁下部钢筋都在支座处断开。
