钛合金切削加工知识
钛合金加工注意事项 ppt课件
• (2)进给量f：进给量对刀具的耐用度影响较小，在保证加工表面粗糙度的条件下，可选 较大的进给量，一般取f=0.1～0.3 mm/r。进给量太小，使刀具在硬化层内切削，增加刀具 磨损，同时极薄的切屑在高的切削温度下容易自燃，因此不允许f<0.05 mm/r。
钛合金加工注意事项
目录
1.钛合金切削特点 2.钛合金加工的刀具选择 3.钛合金加工的切削用量的选择 4.钛合金切削液的选择 5.钛合金加工注意事项 6.加工过程中清洗措施及要求 7.安全
钛合金切削特点
钛合金的硬度大于HB350时切削加工特别困难，小于HB300时则容易出现粘刀现 象，也难于切削。但钛合金的硬度只是难于切削加工的一个方面，关键在于钛合金 本身化学、物理、力学性能间的综合对其切削加工性的影响。钛合金有如下切削特 点：
2.涂层刀片和YT类硬质合金会与钛合金产生剧烈的亲和作用，加剧刀具的粘结磨 损，不宜用来切削钛合金；对于复杂、多刃刀具，可选用高钒高速钢(如 W12Cr4V4Mo)、高钴高速钢(如W2Mo9Cr4VCo8)或铝高速钢(如W6Mo5Cr4V2Al、 M10Mo4Cr4V3Al)等刀具材料，适于制作切削钛合金的钻头、铰刀、立铣刀、拉刀、 丝锥等刀具。
• (4)冷硬现象严重：由于钛的化学活性大，在高的切削温度下，很容易吸收空气中 的氧和氮形成硬而脆的外皮；同时切削过程中的塑性变形也会造成表面硬化。冷硬 现象不仅会降低零件的疲劳强度，而且能加剧刀具磨损，是切削钛合金时的一个很 重要特点。
钛合金切削加工知识
首页>行业信息>行业信息>合金磨削刀具-钛合金的切削加工摘要：文件地点传真-上海500kV世博输变电工程设备采购招标混凝土机械设备-我国混凝土泵车的研发趋势器材行业企业-2008年是纺织机械发展预测除尘器粉尘气体-现代锅炉除尘设备简介控制器技术空调-我国将制定变频控制器标准终结市场混乱新产品功能水平-中联环卫机械公司五款新产品通过验收波兰装配厂徐州-扩大欧洲市场份额徐工波兰装配厂落成叉车鸟巢开幕式-龙工叉车为奥运鸟巢极速“变装”出力(图)刀具加工刀片-Kennametal公司推出KB9640新刀具工程机械企业-工程机械租赁业发展前景广阔1．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。
利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。
室温下，合金,磨削,刀具,丝锥,切屑,砂轮,磨损,铰刀,硬质合金,温度,1．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。
利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。
室温下，钛合金有三种基体组织，钛合金也就分为以下三类：(1) α钛合金：它是α相固溶体组成的单相合金，不论是在一般温度下还是在较高的实际应用温度下，均是α相，组织稳定，耐磨性高于纯钛，抗氧化能力强。
在500℃～600℃的温度下，仍保持其强度和抗蠕变性能，但不能进行热处理强化，室温强度不高。
(2) β钛合金：它是β相固溶体组成的单相合金，未热处理即具有较高的强度，淬火、时效后合金得到进一步强化，室温强度可达1372～1666 MPa；但热稳定性较差，不宜在高温下使用。
(3) α+β钛合金：它是双相合金，具有良好的综合性能，组织稳定性好，有良好的韧性、塑性和高温变形性能，能较好地进行热压力加工，能进行淬火、时效使合金强化。
钛合金加工注意事项
钛合金加工注意事项一、材料选择钛合金具有优异的力学性能和耐腐蚀性，但在加工过程中容易发生变形、断裂等问题。
因此，在选择钛合金材料时，需要考虑其强度、塑性和耐腐蚀性等特性，以满足加工要求。
二、加工方法1. 切削加工：钛合金的切削加工难度较大，容易产生高温、切削力大等问题。
因此，在进行切削加工时，应选择合适的切削工具，适当降低切削速度和进给速度，以减少切削热量的积累，避免刀具磨损过快。
2. 锻造加工：钛合金的锻造加工是常用的一种方法，可以提高其力学性能和塑性。
在进行锻造加工时，应控制加热温度和保持时间，确保钛合金的完整性和均匀性。
3. 焊接加工：钛合金的焊接加工需要注意防止氧化和污染，可以采用惰性气体保护焊或真空焊接等方法，以保证焊缝质量。
三、工艺参数1. 温度控制：钛合金的加工温度对于材料的力学性能和耐腐蚀性有着重要影响。
因此，在加工过程中应控制好加热和冷却速度，避免过高或过低的温度对材料造成负面影响。
2. 加工速度：钛合金的加工速度应根据具体工艺要求进行调整，过高的加工速度可能导致材料变形或破裂，过低的加工速度则会降低生产效率。
3. 切削参数：在切削加工中，切削速度、进给速度和切削深度等参数的选择需要根据具体材料和切削工具来确定，以保证加工质量和工具寿命。
四、安全措施钛合金加工过程中产生的副产物（如钛屑等）具有易燃易爆的特性，因此需要采取一系列安全措施，以避免安全事故的发生。
包括：1. 加工场所应具备良好的通风设施，排除烟尘和有害气体。
2. 操作人员应佩戴防护设备，如防护眼镜、防护手套和防护服等。
3. 加工设备和工具应定期检查和维护，确保其正常运行。
4. 废弃物和废液应妥善处理，避免对环境造成污染。
钛合金加工过程中需要注意材料选择、加工方法、工艺参数和安全措施等方面的问题。
只有在合理选择材料、科学控制加工过程，并采取必要的安全措施，才能确保钛合金加工的质量和安全性。
钛合金加工工艺

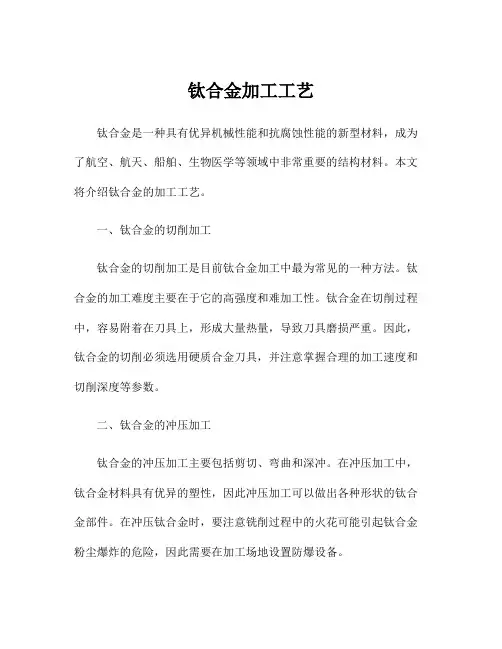

钛合金加工工艺
钛合金是一种具有优异机械性能和抗腐蚀性能的新型材料，成为了航空、航天、船舶、生物医学等领域中非常重要的结构材料。
本文将介绍钛合金的加工工艺。
一、钛合金的切削加工
钛合金的切削加工是目前钛合金加工中最为常见的一种方法。
钛合金的加工难度主要在于它的高强度和难加工性。
钛合金在切削过程中，容易附着在刀具上，形成大量热量，导致刀具磨损严重。
因此，钛合金的切削必须选用硬质合金刀具，并注意掌握合理的加工速度和切削深度等参数。
二、钛合金的冲压加工
钛合金的冲压加工主要包括剪切、弯曲和深冲。
在冲压加工中，钛合金材料具有优异的塑性，因此冲压加工可以做出各种形状的钛合金部件。
在冲压钛合金时，要注意铣削过程中的火花可能引起钛合金粉尘爆炸的危险，因此需要在加工场地设置防爆设备。
三、钛合金的拉伸加工
钛合金的拉伸加工是指利用钛合金材料的塑性形变，来使得钛合金材料变为带有特定形状的工件。
拉伸加工时，必须选择适宜的冷加工方法，如冷挤压、镦锻、卷曲等。
此外，拉伸加工还需要配合热处理，以保证钛合金的性能优良。
四、钛合金的焊接加工
钛合金的焊接加工是比较困难的工艺。
常用的钛合金焊接方法包括手工气焊、手工电弧焊、氩弧焊、电子束焊、激光焊等。
应用不同的焊接方法可以获得不同的焊接质量。
在焊接加工过程中，应注意预加热以及所有焊接接头的准备和清洁。
综上所述，钛合金的加工工艺是比较复杂的。
在加工过程中需要注意掌握加工参数以及选择适合的加工工具。
同时，还需要设置防爆设备以及进行预加热和热处理等措施，以保证钛合金材料的加工质量和性能。
钛合金切削加工特点
钛合金切削加工特点
钛合金是一种高强度、高耐腐蚀性的金属材料，广泛应用于航空、航天、医疗等领域。
然而，由于其高硬度、高热导率和难以切削的特性，钛合金的加工一直是一个难题。
钛合金切削加工需要特殊的工艺和设备，下面我们来了解一下钛合金切削加工的特点。
1. 高硬度
钛合金的硬度比一般的金属材料高，因此需要使用高硬度的刀具进行
切削。
同时，由于钛合金的硬度高，切削时会产生较大的切削力，需
要使用高强度的夹具来固定工件。
2. 高热导率
钛合金的热导率比一般的金属材料高，因此在切削时会产生较大的热量。
如果不及时处理，会导致刀具磨损加剧、工件变形等问题。
因此，在钛合金切削加工中需要采用冷却液来降低切削温度，减少热量的积累。
3. 难以切削
钛合金的切削性能差，容易产生切削热、切削力等问题，导致刀具磨损严重，切削效率低下。
因此，在钛合金切削加工中需要采用高速切削、高效切削等先进的切削技术，以提高切削效率和质量。
4. 高耐腐蚀性
钛合金具有高耐腐蚀性，因此在切削加工中需要采用特殊的切削液，以避免切削液对钛合金的腐蚀。
同时，在切削后需要对工件进行清洗和防腐处理，以保证工件的质量和使用寿命。
总之，钛合金切削加工需要特殊的工艺和设备，需要采用先进的切削技术和切削液，以提高切削效率和质量。
同时，需要注意刀具的选择和夹具的固定，以保证工件的精度和质量。
钛合金切削加工工艺
钛合金切削加工工艺一、钛合金的材料特性钛合金产品的比强度在金属结构材料中是很高的，它的强度与钢材相当，但其重量仅为刚材的57% 。
另外，钛及其合金的耐热性强，在500℃的大气中仍能保持良好的强度和稳定性，短时间工作温度甚至还可以高些。
钛合金具有比重小、热强度高、热稳定性和抗腐蚀性好等特性，但该材料切削加工困难、加工效率低。
所以怎么样攻克钛合金加工难，效率低得困难一直是我们的难题。
二、钛合金的切削加工1、车削钛合金产品车削易获得较好的表面粗糙度，加工硬化不严重，但切削温度高，刀具磨损快。
针对这些特点，主要在刀具、切削参数方面采取以下措施：刀具材料：根据工厂现有条件选用YG6，YG8，YG10HT。
刀具几何参数：合适的刀具前后角、刀尖磨圆。
较低的切削速度，适中的进给量，较深的切削深度，充分冷却，车外圆时刀尖不能高于工件中心，否则容易扎刀，精车及车削薄壁件时，刀具主偏角要大，一般为75～90°。
三、铣削钛合金产品铣削比车削困难，因为铣削是断续切削，并且切屑易与刀刃发生粘结，当粘屑的刀齿再次切入工件时，粘屑被碰掉并带走一小块刀具材料，形成崩刃，极大地降低了刀具的耐用度。
金属加工微信，内容不错，值得关注。
因此对钛合金铣削采取了3点措施：铣削方式：一般采用顺铣。
刀具材料：高速钢M42。
从工件装夹及设备方面提高工艺系统刚性。
这里需要特别指出的是：一般合金钢的加工均不采用顺铣，因机床丝杠、螺母间隙的影响，顺铣时，铣刀作用在工件上，在进给方向上的分力与进给方向相同，易使工件台产生间隙性窜动，造成打刀。
对顺铣而言，刀齿一开始切入就碰到硬皮而导致刀具破损。
但由于逆铣切屑是由薄到厚，在最初切入时刀具易与工件发生干摩擦，加重刀具的粘屑和崩刃，就钛合金而言，后一矛盾显得更为突出。
此外，为使钛合金顺利铣削，还应注意以下几点：相对于通用标准铣刀，前角应减小，后角应加大。
;铣削速度宜低。
;尽量采用尖齿铣刀，避免使用铲齿铣刀;刀尖应圆滑转接;大量使用切削液。
钛合金切削加工时注意事项
钛合金切削加工时注意事项
1、尽可能使用硬质合金刀具。
2、采用较小的前角和较大的后角以增大切屑与前刀面的接触长度，减小工件于后刀面的摩擦，刀尖采用圆弧过度刃以提高强度，避免尖角烧损。
3、要保持刀刃锋利，以保证排屑流畅，避免粘屑崩刃。
4、切削速度宜低，以免切削温度过高;进给量适中，过大易烧刀，过小则因刀刃在加工硬化层中工作而磨损过快；切削深度可较大，使刀尖在硬化层以下工作，有利于提高刀具耐用度
5、加工时须加冷却液充分冷却
6、切削钛合金时吃刀抗力较大，故工艺系统需保证有足够的刚度。
由于钛合金易变形，所以切削夹紧力不能大，特别是在某些精加工工序时，必须时可使用一定的辅助支承。
一般情况下切削加工钛合金时，没有发火危险，只有在微量切削时，切下的细小切屑才有发火燃烧现象。
为了避免火灾，除大量浇注切削液之外，还应防止切屑在机床上堆积，刀具用钝后立即进行更换，或降低切削速度，加大进给量以加大切屑厚度。
若一旦着火，应采用滑石粉、石灰石粉末、干砂等灭火器材进行扑灭，严禁使用四氯化碳、二氧化碳灭火器，也不能浇水，因为水能加速燃烧，甚至导致氢爆炸。
钛合金加工切削参数表
钛合金加工切削参数表摘要：一、钛合金加工概述二、钛合金加工切削参数表的内容三、钛合金加工切削参数表的应用四、钛合金加工切削参数表的注意事项正文：一、钛合金加工概述钛合金是一种高强度、轻质的金属材料，由于其优异的力学性能和良好的抗腐蚀性，被广泛应用于航空航天、化工、医疗等领域。
然而，钛合金的加工难度较大，对加工工艺和切削参数的选择有较高要求。
为了保证钛合金产品的加工质量和效率，制定合适的切削参数表至关重要。
二、钛合金加工切削参数表的内容钛合金加工切削参数表主要包括以下内容：1.刀具材料：针对钛合金的特性，选择合适的刀具材料，如高速钢、硬质合金、陶瓷刀具等。
2.刀具形状和大小：根据加工零件的形状和尺寸，选择合适的刀具形状和大小，以保证切削效果和刀具寿命。
3.切削速度：切削速度是切削参数表中最重要的一项，过快或过慢的切削速度都会影响加工效果。
一般来说，切削速度应根据刀具材料、刀具形状和大小以及钛合金的硬度来选择。
4.进给速度：进给速度的选择应根据加工零件的尺寸和形状、刀具材料和大小以及切削速度来综合考虑。
5.刀具的摆动角和轴向力：刀具的摆动角和轴向力会影响切削过程中的切削力和刀具的磨损，应根据实际情况进行选择。
6.冷却液：钛合金加工过程中，选择合适的冷却液可以降低切削温度，减少刀具磨损，提高加工质量。
三、钛合金加工切削参数表的应用在钛合金加工过程中，操作者可以根据切削参数表选择合适的切削参数，以达到最佳的切削效果和刀具寿命。
同时，切削参数表也可以为生产管理人员提供参考，以优化生产过程和提高生产效率。
四、钛合金加工切削参数表的注意事项在使用钛合金加工切削参数表时，应注意以下几点：1.切削参数表并非一成不变，应根据实际情况进行调整。
2.在选择切削参数时，应综合考虑刀具材料、大小、形状、切削速度、进给速度等因素，以保证最佳的切削效果。
3.在加工过程中，要注意观察刀具的磨损情况，适时更换刀具，以保证加工质量。
钛合金切削加工特点
钛合金切削加工特点钛合金是一种具有优异性能的金属材料，广泛应用于航空航天、汽车制造、医疗设备等高端领域。
其在切削加工过程中具有独特的特点，本文将从切削性能、热变形、刀具磨损等方面对钛合金切削加工特点进行详细解释。
钛合金切削加工的首要特点是其良好的切削性能。
钛合金具有较低的切削力和切削温度，这是由于其低密度和良好的导热性能所决定的。
相比其他金属材料，钛合金切削时所产生的热量相对较少，不易导致刀具磨损和变形。
同时，钛合金的切削力较小，可以减小对刀具的冲击，延长刀具寿命。
钛合金切削加工存在热变形问题。
由于钛合金的热膨胀系数较大，切削时容易产生热变形。
热变形会导致加工精度下降，甚至造成零件的报废。
因此，在钛合金切削加工中需要采取一系列措施来控制热变形，如选择合适的切削参数、采用冷却润滑剂等。
钛合金切削加工还存在刀具磨损问题。
由于钛合金的化学活性较高，与刀具接触时容易产生化学反应，导致刀具表面氧化、粘附钛屑等现象，进而加剧刀具磨损。
此外，钛合金的硬度较高，容易产生刀具磨损和切削边缘的开裂。
因此，在钛合金切削加工中需要选择合适的刀具材料和刀具涂层，并采用适当的切削速度和进给量来降低刀具磨损。
除了以上几点，钛合金切削加工还有以下特点值得注意。
首先，钛合金具有较高的塑性变形能力，容易产生切削削屑。
切削削屑的形态和尺寸对切削过程和加工质量有较大影响，因此需要采取适当的切削方式和切削参数来控制切削削屑的形成。
其次，钛合金具有较高的热导率，切削过程中产生的热量可以迅速传递到切削区域周围，减小了切削温度的升高。
此外，钛合金的切削硬度较低，不容易引起切削震动和共振现象，有利于提高切削加工的稳定性和精度。
钛合金切削加工具有切削性能良好、热变形和刀具磨损问题突出等特点。
在实际加工过程中，需要针对钛合金的特点采取相应的切削参数、刀具材料和润滑方式，以确保加工质量和效率。
同时，钛合金切削加工还需要注意安全生产，避免产生切削火花和有害气体，保护操作者的身体健康。
钛合金切削加工知识
合金磨削刀具-钛合金的切削加工首页>行业信息>行业信息>合金磨削刀具-钛合金的切削加工摘要：文件地点传真-上海500kV世博输变电工程设备采购招标混凝土机械设备-我国混凝土泵车的研发趋势器材行业企业-2008年是纺织机械发展预测除尘器粉尘气体-现代锅炉除尘设备简介控制器技术空调-我国将制定变频控制器标准终结市场混乱新产品功能水平-中联环卫机械公司五款新产品通过验收波兰装配厂徐州-扩大欧洲市场份额徐工波兰装配厂落成叉车鸟巢开幕式-龙工叉车为奥运鸟巢极速“变装”出力(图)刀具加工刀片-Kennametal公司推出KB9640新刀具工程机械企业-工程机械租赁业发展前景广阔1．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。
利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。
室温下，合金,磨削,刀具,丝锥,切屑,砂轮,磨损,铰刀,硬质合金,温度,1．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。
利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。
室温下，钛合金有三种基体组织，钛合金也就分为以下三类：(1) α钛合金：它是α相固溶体组成的单相合金，不论是在一般温度下还是在较高的实际应用温度下，均是α相，组织稳定，耐磨性高于纯钛，抗氧化能力强。
在500℃～600℃的温度下，仍保持其强度和抗蠕变性能，但不能进行热处理强化，室温强度不高。
(2) β钛合金：它是β相固溶体组成的单相合金，未热处理即具有较高的强度，淬火、时效后合金得到进一步强化，室温强度可达1372～1666 MPa；但热稳定性较差，不宜在高温下使用。
钛合金的切削加工
钛合金的切削加工钛合金以其比强度高、机械性能及抗蚀性良好而成为飞机及发动机理想的制造材料，但由于其切削加工性差，长期以来在很大程度上制约了它的应用。
随着加工工艺技术的发展，近年来，钛合金已广泛应用于飞机发动机的压气机段、发动机罩、排气装置等零件的制造以及飞机的大梁隔框等结构框架件的制造。
我公司某新型航空发动机的钛合金零件约占零件总数的11%。
本文是在该新机试制过程中积累的对钛合金材料切削特性以及在不同加工方法下表现出的具体特点的认识及所应采取工艺措施的经验总结。
1 钛合金的切削加工性及普遍原则钛合金按金属组织分为α相、β相、α+β相，分别以TA，TB，TC表示其牌号和类型。
我公司某新型发动机所用材料为TA，TC两种。
一般铸、锻件采用TA系列，棒料用TC系列。
1.特点及切削加工性钛合金相对一般合金钢具有以下优点：比强变高：：钛合金密度只有4.5g/cm3，比铁小得多，而其强度与普通碳钢相近。
a.比强变高机械性能好：：钛合金熔点为1660℃，比铁高，具有较高的热强度，可在550℃以下工作，同时在低温下通常b.机械性能好显示出较好的韧性。
抗蚀性好：：在550℃以下钛合金表面易形成致密的氧化膜，故不容易被进一步氧化，对大气、海水、蒸汽以c.抗蚀性好及一些酸、碱、盐介质均有较高的抗蚀能力。
另一方面，钛合金的切削加工性比较差。
主要原因为：d.导热性差，致使切削温度很高，降低了刀具耐用度。
e.600℃以上温度时，表面形成氧化硬层，对刀具有强烈的磨损作用。
f.塑性低、硬度高，使剪切角增大，切屑与前刀面接触长度很小，前刀面上应力很大，刀刃易发生破损。
g.弹性模量低，弹性变形大，接近后刀面处工件表面回弹量大，所以已加工表面与后刀面的接触面积大，磨损严重。
钛合金切削过程中的这些特点使其加工变得十分困难，导致加工效率低，刀具消耗大。
切削加工的普遍原则工的普遍原则2.切削加根据钛合金的性质和切削过程中的特点，加工时应考虑以下几个方面：a.尽可能使用硬质合金刀具，如钨钴类硬质合金与钛合金化学亲和力小、导热性好、强度也较高。
钛合金材料切削加工技术
钛合金材料切削加工技术摘要：该文分析了钛合金材料特性及加工性能，阐述了钛合金切削加工中刀具材料、刀具几何角度、切削参数及切削液选用等方面的基本原则，总结了钛合金车削、铣削中通常应注意的问题及采取的工艺措施。
关键词：钛合金切削加工车削铣削钛合金材料因比强度高、密度低、耐腐蚀和耐高温等优良性能而被广泛应用在航空航天领域中。
但由于钛合金导热系数小、弹性模量低和化学活性大等特性，使得钛合金材料在加工时切削温度高，刀具磨损严重等，影响了钛合金的加工效率，因此如何提高钛合金的切削效率一直是航空航天行业迫切需要解决的难题。
1 钛合金材料的特性及加工性能（1）比强度高：钛合金密度小，强度高，其强度大于超高强度钢。
（2）导热性差：钛合金导热、导温系数小，热量难以从产生切屑区转移出去，致使刀具切削刃的温度更高，对刀具有强烈的磨损作用，降低了刀具耐用度。
（3）化学性能活泼：钛合金在高温情况下，与空气中的O、N、H等元素起化学反应形成加工硬化层，使切削加工困难；同时钛合金在加工时与刀具材料很容易产生亲和作用，发生粘结和扩散现象，导致刀具磨损加快。
（4）弹性模量小：切削加工时工件回弹大，容易造成刀具后刀面磨损的加剧和工件变形。
（5）耐腐蚀：在550?℃以下钛合金表面易形成致密的氧化膜，故不容易被进一步氧化，对大气、海水、蒸汽以及一些酸、碱、盐介质均有较高的抗蚀能力[1]。
2 钛合金材料切削加工的基本原则在加工过程中，所选用的刀具材料、刀具几何角度以及切削参数等都会影响钛合金切削加工的效率和经济性，其加工原则如下。
2.1 刀具材料刀具材料是影响切削加工重要因素，所以尽可能选用硬性好、耐磨性高的刀具材料，如硬质合金刀具、涂层刀具和高速钢刀具等，图1为硬质合金刀具和涂层刀具。
2.2 刀具几何角度切削难加工材料时，合适的刀具几何角度有助于充分发挥刀具的切削性能，提高切削效率。
切削钛合金时有三个变形区，如图2所示。
（1）基本变形区I：变形量大，切削力和切削热主要自该区域。
钛合金切削参数选择
钛合金切削参数选择
钛合金是一种难加工的材料，因其高强度、高硬度、高耐热性和高化学稳定性，加工难度也相应增加。
正确选择切削参数，能够提高钛合金的加工效率和质量，同时延长刀具的使用寿命。
下面介绍一些钛合金切削参数的选择方法：
1. 切削速度：钛合金的切削速度一般不宜过高，过高会导致刀具过热、损伤和烧毁。
适宜的切削速度一般在30~60m/min之间。
2. 进给量：进给量与切削速度成正比，一般选择适宜的切削速度后，进给量也应相应适当提高。
3. 切削深度：钛合金的切削深度一般不宜过大，过大会导致切削力过大、切削热量过高，引起工件变形、表面裂纹等质量问题。
4. 冷却液：在钛合金切削中，应使用适宜的冷却液，以降低切削温度，减少切削力和磨损，延长刀具寿命。
以上是钛合金切削参数选择的一些常规方法，但实际操作中还需要考虑到具体的工件材料、尺寸、形状等因素，以确保切削效率和质量。
- 1 -。
钛合金切削加工知识
首页＞行业信息＞行业信息＞合金磨削刀具- 钛合金的切削加工摘要：文件地点传真-上海500kV世博输变电工程设备采购招标混凝土机械设备-我国混凝土泵车的研发趋势器材行业企业-2008 年是纺织机械发展预测除尘器粉尘气体- 现代锅炉除尘设备简介控制器技术空调- 我国将制定变频控制器标准终结市场混乱新产品功能水平- 中联环卫机械公司五款新产品通过验收波兰装配厂徐州- 扩大欧洲市场份额徐工波兰装配厂落成叉车鸟巢开幕式- 龙工叉车为奥运鸟巢极速“变装”出力( 图) 刀具加工刀片-Kennametal 公司推出KB9640新刀具工程机械企业- 工程机械租赁业发展前景广阔 1 ．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α 钛；在882 ℃以上呈体心立方品格结构，称为β 钛。
利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。
室温下，合金,磨削, 刀具,丝锥,切屑,砂轮,磨损,铰刀,硬质合金, 温度,1．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α 钛；在882 ℃以上呈体心立方品格结构，称为β 钛。
利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。
室温下，钛合金有三种基体组织，钛合金也就分为以下三类：(1) α 钛合金：它是α 相固溶体组成的单相合金，不论是在一般温度下还是在较高的实际应用温度下，均是α 相，组织稳定，耐磨性高于纯钛，抗氧化能力强。
在500℃～600℃的温度下，仍保持其强度和抗蠕变性能，但不能进行热处理强化，室温强度不高。
(2) β 钛合金：它是β 相固溶体组成的单相合金，未热处理即具有较高的强度，淬火、时效后合金得到进一步强化，室温强度可达1372～1666 MPa；但热稳定性较差，不宜在高温下使用。
钛合金材料的切削加工
钛合金材料的切削加工
钛合金材料的切削加工
中国电科第三十八研究所制造部精密加工分厂(安徽合肥230031）张宁健
【期刊名称】金属加工：冷加工
【年(卷),期】2011(000)008
【总页数】2
1.钛合金的材料特性
钛合金的比强度(强度与重量比)在金属结构材料中是很高的，它的强度与钢材相当，但其重量仅为钢材的57%。
另外，钛及其合金的耐热性很强，在500℃的大气中仍能保持良好的强度和稳定性，短时间工作温度甚至还可更高些。
钛合金具有比重小、热强度高、热稳定性和抗腐蚀性好等特性，但该材料切削加工困难、加工效率低。
多年来，很多企业都在研究解决钛合金加工困难、加工效率低的技术难题。
2.钛合金难切削加工的几种可能因素
(1)材料中含有硬度很高的质点，硬度或高温硬度高，加工硬化大。
(2)导热性差，切削温度高。
(3)化学活性大，特别是高温强度大，易与刀具粘接，造成其切削加工性差。
(4)钛合金在300℃以上高温下极易与刀具材料产生亲和，切削时刀具材料中的一些元素不是溶于钛中，便是与钛起化学作用，造成导热性差，热扩散率很小，切削温度很高，钛合金的切削温度比45钢高1倍以上。
(5)钛合金切削力虽然不大，约为碳钢的75%。
但是切削钛合金时刀尖所受的应力却是切削碳钢时的15倍，造成钛合金加工硬化现象很严重，因而对切削加工性的影响也更大。
钛合金加工切削参数表
钛合金加工切削参数表【实用版】目录一、引言二、钛合金概述1.钛合金的定义与特点2.钛合金的应用领域三、钛合金加工切削参数表1.切削速度2.进给速度3.刀具直径4.刀具材料四、切削参数对钛合金加工的影响1.切削速度对加工效率和表面粗糙度的影响2.进给速度对加工效率和刀具磨损的影响3.刀具直径对加工精度和切削力的影响4.刀具材料对切削性能和刀具寿命的影响五、选择合适的切削参数1.根据钛合金的特性选择切削参数2.根据加工工艺和设备选择切削参数3.根据加工需求和经济性选择切削参数六、结论正文一、引言随着航空航天、医疗和化工等领域的飞速发展，对钛合金的需求越来越大。
作为一种重要的金属材料，钛合金因其优良的力学性能、良好的抗腐蚀性能和较低的重量而备受青睐。
然而，钛合金的加工难度较大，对切削参数的选择提出了较高要求。
本文旨在介绍钛合金加工切削参数表，以帮助工程师更好地进行钛合金加工。
二、钛合金概述1.钛合金的定义与特点钛合金是指以钛为基础，加入一定比例的铝、钒、钛等元素组成的合金。
钛合金具有优良的力学性能、良好的抗腐蚀性能和较低的重量，广泛应用于航空航天、医疗和化工等领域。
2.钛合金的应用领域钛合金在航空航天领域用于制造飞机发动机、机身结构等部件；在医疗领域，用于制造人工关节、牙科植入物等；在化工领域，用于制造热交换器、反应釜等设备。
三、钛合金加工切削参数表钛合金加工切削参数表主要包括切削速度、进给速度、刀具直径和刀具材料四个方面。
1.切削速度切削速度是指刀具在单位时间内沿刀尖的线速度。
切削速度的选择应根据钛合金的硬度、刀具材料和加工工艺进行调整。
2.进给速度进给速度是指刀具在单位时间内沿刀尖的线性移动速度。
进给速度的选择应根据加工效率、刀具磨损和表面粗糙度进行调整。
3.刀具直径刀具直径的选择应根据加工精度、切削力和刀具寿命进行调整。
直径较小的刀具可获得较高的加工精度，但切削力较小，刀具寿命较短；直径较大的刀具切削力较大，刀具寿命较长，但加工精度较低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合金磨削刀具-钛合金的切削加工首页>行业信息>行业信息>合金磨削刀具-钛合金的切削加工摘要：文件地点传真-500kV世博输变电工程设备采购招标混凝土机械设备-我国混凝土泵车的研发趋势器材行业企业-2008年是纺织机械发展预测除尘器粉尘气体-现代锅炉除尘设备简介控制器技术空调-我国将制定变频控制器标准终结市场混乱新产品功能水平-中联环卫机械公司五款新产品通过验收波兰装配厂-扩大欧洲市场份额徐工波兰装配厂落成叉车鸟巢开幕式-龙工叉车为奥运鸟巢极速“变装”出力(图)刀具加工刀片-Kennametal公司推出KB9640新刀具工程机械企业-工程机械租赁业发展前景广阔1．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。
利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。
室温下，合金,磨削,刀具,丝锥,切屑,砂轮,磨损,铰刀,硬质合金,温度,1．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。
利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。
室温下，钛合金有三种基体组织，钛合金也就分为以下三类：(1) α钛合金：它是α相固溶体组成的单相合金，不论是在一般温度下还是在较高的实际应用温度下，均是α相，组织稳定，耐磨性高于纯钛，抗氧化能力强。
在500℃～600℃的温度下，仍保持其强度和抗蠕变性能，但不能进行热处理强化，室温强度不高。
(2) β钛合金：它是β相固溶体组成的单相合金，未热处理即具有较高的强度，淬火、时效后合金得到进一步强化，室温强度可达1372～1666 MPa；但热稳定性较差，不宜在高温下使用。
(3) α+β钛合金：它是双相合金，具有良好的综合性能，组织稳定性好，有良好的韧性、塑性和高温变形性能，能较好地进行热压力加工，能进行淬火、时效使合金强化。
热处理后的强度约比退火状态提高50％～100％；高温强度高，可在400℃～500℃的温度下长期工作，其热稳定性次于α钛合金。
三种钛合金中最常用的是α钛合金和α+β钛合金；α钛合金的切削加工性最好，α+p钛合金次之，β钛合金最差。
α钛合金代号为TA，β钛合金代号为TB，α+β钛合金代号为TC。
2．钛合金有哪些性能和用途？钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1％，但其强度低、塑性高。
99.5％工业纯钛的性能为：密度ρ=4.5g/cm3，熔点为1800℃，导热系数λ=15.24W/(m.K)，抗拉强度σb=539MPa，伸长率δ=25％，断面收缩率ψ=25％，弹性模量E=1.078×105MPa，硬度HB195。
(1)比强度高：钛合金的密度一般在4.5g/cm3左右，仅为钢的60％，纯钛的强度接近普通钢的强度，一些高强度钛合金超过了许多合金结构钢的强度。
因此钛合金的比强度(强度/密度)远大于其他金属结构材料，见表7-1，可制出单位强度高、刚性好、质轻的零、部件。
目前飞机的发动机构件、骨架、蒙皮、紧固件及起落架等都使用钛合金。
(2)热强度高：对于α钛合金，在350℃时TA6的巩达422MPa、TA7的σb达491MPa，在500℃时TA8的σb达687MPa；对于α+β钛合金，在400℃时TC4的σb达618MPa、TC10的σb达834 MPa，在450℃时TC6和TC7的σb均达589MPa、TC8的σb达706MPa，在500℃时TC9的σb达785MPa。
这两类钛合金在150℃～500℃围仍有很高的比强度，而铝合金在150℃时比强度明显下降。
钛合金的工作温度可达500℃，铝合金则在200℃以下。
(3)抗蚀性好：钛合金在潮湿的大气和海水介质中工作，其抗蚀性远优于不锈钢；对点蚀、酸蚀、应力腐蚀的抵抗力特别强；对碱、氯化物、氯的有机物品、硝酸、硫酸等有优良的抗腐蚀能力。
但钛对具有还原性氧及铬盐介质的抗蚀性差。
(4)低温性能好：钛合金在低温和超低温下，仍能保持其力学性能。
在-100℃和-℃时TA4的σb分别为893MPa和1207MPa，在-℃和-253℃时TA7的σb分别为1216MPa和1543MPa、TC1的σb分别为1133MPa和1354MPa、TC4的σb分别为1511MPa和1785MPa。
因此，钛合金也是一种重要的低温结构材料。
(5)化学活性大：钛的化学活性大，与大气中O、N、H、CO、CO2、水蒸气、氨气等产生强烈的化学反应。
含碳量大于0.2％时，会在钛合金中形成硬质TiC；温度较高时，与N作用也会形成TiN硬质表层；在600℃以上时，钛吸收氧形成硬度很高的硬化层；氢含量上升，也会形成脆化层。
吸收气体而产生的硬脆表层深度可达0.1～0.15 mm，硬化程度为20％～30％。
钛的化学亲和性也大，易与摩擦表面产生粘附现象。
(6)导热系数小、弹性模量小：钛的导热系数λ=15.24W／(m.K)，约为镍的1/4，铁的1/5，铝的1/14，而各种钛合金的导热系数比钛的导热系数约下降50％。
钛合金的弹性模量约为钢的1/2，故其刚性差、易变形，不宜制作细长杆和薄壁件，切削时加工表面的回弹量很大，约为不锈钢的2～3倍，造成刀具后刀面的剧烈摩擦、粘附、粘结磨损。
钛合金的牌号、性能见表7-2。
3．钛合金有哪些切削特点？钛合金的硬度大于HB350时切削加工特别困难，小于HB300时则容易出现粘刀现象，也难于切削。
但钛合金的硬度只是难于切削加工的一个方面，关键在于钛合金本身化学、物理、力学性能间的综合对其切削加工性的影响。
钛合金有如下切削特点：(1)变形系数小：这是钛合金切削加工的显著特点，变形系数小于或接近于1。
切屑在前刀面上滑动摩擦的路程大大增大，加速刀具磨损。
(2)切削温度高：由于钛合金的导热系数很小(只相当于45号钢的1/5～1/7)，切屑与前刀面的接触长度极短，切削时产生的热不易传出，集中在切削区和切削刃附近的较小围，切削温度很高。
在相同的切削条件下，切削温度可比切削45号钢时高出一倍以上。
(3)单位面积上的切削力大：主切削力比切钢时约小20％，由于切屑与前刀面的接触长度极短，单位接触面积上的切削力大大增加，容易造成崩刃。
同时，由于钛合金的弹性模量小，加工时在径向力作用下容易产生弯曲变形，引起振动，加大刀具磨损并影响零件的精度。
因此，要求工艺系统应具有较好的刚性。
(4)冷硬现象严重：由于钛的化学活性大，在高的切削温度下，很容易吸收空气中的氧和氮形成硬而脆的外皮；同时切削过程中的塑性变形也会造成表面硬化。
冷硬现象不仅会降低零件的疲劳强度，而且能加剧刀具磨损，是切削钛合金时的一个很重要特点。
(5)刀具易磨损：毛坯经过冲压、锻造、热轧等方法加工后，形成硬而脆的不均匀外皮，极易造成崩刃现象，使得切除硬皮成为钛合金加工中最困难的工序。
另外，由于钛合金对刀具材料的化学亲和性强，在切削温度高和单位面积上切削力大的条件下，刀具很容易产生粘结磨损。
车削钛合金时，有时前刀面的磨损甚至比后刀面更为严重；进给量f%26lt;0.1 mm/r时，磨损主要发生在后刀面上；当f%26gt;0.2 mm/r时，前刀面将出现磨损；用硬质合金刀具精车和半精车时，后刀面的磨损以VBmax%26lt;0.4 mm较合适。
4．切削钛合金时怎样选择刀具材料？切削加工钛合金应从降低切削温度和减少粘结两方面出发，选用红硬性好、抗弯强度高、导热性能好、与钛合金亲和性差的刀具材料，YG类硬质合金比较合适。
由于高速钢的耐热性差，因此应尽量采用硬质合金制作的刀具。
常用的硬质合金刀具材料有YG8、YG3、YG6X、YG6A、813、643、YS2T和YD15等。
涂层刀片和YT类硬质合金会与钛合金产生剧烈的亲和作用，加剧刀具的粘结磨损，不宜用来切削钛合金；对于复杂、多刃刀具，可选用高钒高速钢(如W12Cr4V4Mo)、高钴高速钢(如W2Mo9Cr4VCo8)或铝高速钢(如W6Mo5Cr4V2Al、M10Mo4Cr4V3Al)等刀具材料，适于制作切削钛合金的钻头、铰刀、立铣刀、拉刀、丝锥等刀具。
采用金刚石和立方氮化硼作刀具切削钛合金，可取得显著效果。
如用天然金刚石刀具在乳化液冷却的条件下，切削速度可达200 m/min；若不用切削液，在同等磨损量时，允许的切削速度仅为100m/min。
5．切削钛合金时怎样选择刀具几何参数？(1)前角γ0：钛合金切屑与前刀面的接触长度短，前角较小时既可增加刀屑的接触面积，使切削热和切削力不至于过分集中在切削刃附近，改善散热条件，又能加强切削刃，减小崩损的可能性。
一般取γ0=5°～15°。
(2)后角α0：钛合金已加工表面弹性恢复大、冷硬现象严重，采用大后角可减小对后刀面造成的摩擦、粘附、粘结、撕裂等现象，以减小后刀面的磨损。
各种切削钛合金刀具的后角基本上都大于等于15°。
(3)主偏角κr和副偏角κ′r：切削钛合金时切削温度高、弹性变形倾向大，在工艺系统刚性允许的条件下，应尽量减小主偏角，以增加切削部分的散热面积和减小切削刃单位长度上的负荷，一般采用κr=30°，粗加工时取κr=45°。
减小副偏角可以加强刀尖，有利于散热和降低加工表面粗糙度值，一般取κ′r =10°～15°。
(4)刃倾角λs：由于毛坯有硬皮和表层组织不均匀，粗车时切削刃容易崩损，为了增加切削刃的强度和锋利程度，应加大切屑的滑动速度，一般取λs =-3°～-5°，精车时λs =O°。
(5)刀尖圆弧半径rε：切削钛合金时刀尖是最薄弱的部分，容易崩掉和磨损，需磨出刀尖圆弧，一般rε=0.5～1.5mm。
车削时采用负倒棱(bγ=0.03～0.05 mm，γ01=-10°～0°)，断(卷)屑槽的槽底圆弧半径Rn=6～8 mm。
另外，刀具刃磨质量对提高其耐用度也十分重要。
硬质合金刀具宜用金刚石砂轮刃磨，切削时刃口必须锋利，前后刀面的表面粗糙度Ra值应小于0.4um，刃口部分不允许有微小的缺口。
刀具刃磨后进行研磨，其耐用度可提高30％。
6．切削钛合金时怎样选择切削用量？切削钛合金时，切削温度高、刀具耐用度低，切削用量中切削速度对切削温度的影响最大，因此应力求使所选择的切削速度下产生的切削温度接近最佳围。
高速钢刀具切削钛合金时的最佳切削温度约为480℃～540℃，硬质合金刀具约为650℃～750℃。
