应变式压力传感器的原理及应用
应变式压力传感器的原理及应用
一、应变式压力传感器的工作原理
应变式压力传感器是通过应变测量物体受力大小的一种传感器。
其工作原理是：在物体内部或表面放置应变片，当外部施加压力时，应变片就会发生形变并沿着其敏感方向产生感应电阻的变化。
传感器接收感应电阻的信号，并将其转化为电信号输出。
因此，当外界的压力改变时，应变感应电阻的值也随之改变，进而实现对压力变化的检测与测量。
二、应变式压力传感器在电子秤中的应用
电子秤是应变式压力传感器的主要应用领域之一。
在电子秤中，传感器被安装在秤盘下面，在物品放在秤盘上时，其所承受的重力会被传感器感知并转化为电信号，进而计算出物品的重量。
目前，市面上电子秤的类型繁多，其中最为流行的是称重范围较小（数百克至数千克）的电子秤。
这类秤采用应变式压力传感器作为其核心部件，具有灵敏度高、精度高、反应迅速的特点。
同时，由于应变式压应力传感器具有结构简单，易于维护等优点，因此在电子秤中的应用也较为广泛。
称重传感器工作原理
称重传感器工作原理标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]称重传感器工作原理摘录时间:2009-12-6 22:07:20一、各传感器原理压电传感器：基于压电效应的传感器。
是一种自发电式和机电转换式传感器。
它的敏感元件由压电材料制成。
压电材料受力后表面产生电荷。
此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。
压电式传感器用于测量力和能变换为力的非电物理量，如压力、加速度等(见压电式压力传感器、加速度计)。
它的优点是频带宽、灵敏度高、信噪比高、结构简单、工作可靠和重量轻等。
缺点是某些压电材料需要防潮措施，而且输出的直流响应差，需要采用高输入阻抗电路或电荷放大器来克服这一缺陷。
配套仪表和低噪声、小电容、高绝缘电阻电缆的出现，使压电传感器的使用更为方便。
它广泛应用于工程力学、生物医学、电声学等技术领域应变传感器：应变传感器是国内外应用较广泛的一种,它是以电阻应变计为转换元件,将非电量如:力、压力、位移、加速度、扭矩等参数转换为电量。
光电传感器：将光信号转换成电信号的传感器热电传感器：将热信号转换成电信号的传感器电容式传感器原理电容式传感器原理二、各传感器应用电容式压力传感器科学技术的不断发展极大地丰富了压力测量产品的种类，现在，压力传感器的敏感原理不仅有电容式、压阻式、金属应变式、霍尔式、振筒式等等但仍以电容式、压阻式和金属应变式传感器最为多见。
金属应变式压力传感器是一种历史较长的压力传感器，但由于它存在迟滞、蠕变及温度性能差等缺点，其应用场合受到了很大的限制。
压阻式传感器是利用半导体压阻效应制造的一种新型的传感器，它具有制造方便，成本低廉等特点，但由于半导体材料对温度极为敏感，所以其性能受温度影响较大，产品的一致性较差。
电容式传感器是应用最广泛的一种压力传感器，其原理十分简单。
一个无限大平行平板电容器的电容值可表示为：C= ε s/d（ε 为平行平板间介质的介电常数，d 为极板的间距， s 为极板的覆盖面积）改变其中某个参数，即可改变电容量。

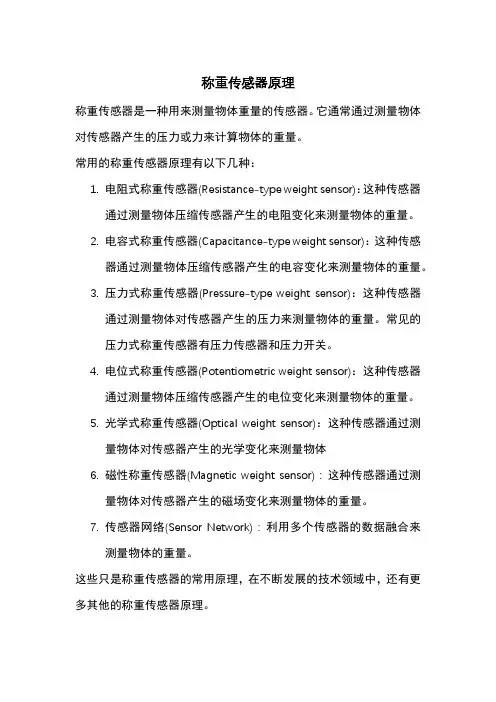

称重传感器原理
称重传感器原理
称重传感器是一种用来测量物体重量的传感器。
它通常通过测量物体对传感器产生的压力或力来计算物体的重量。
常用的称重传感器原理有以下几种：
1.电阻式称重传感器(Resistance-type weight sensor)：这种传感器
通过测量物体压缩传感器产生的电阻变化来测量物体的重量。
2.电容式称重传感器(Capacitance-type weight sensor)：这种传感
器通过测量物体压缩传感器产生的电容变化来测量物体的重量。
3.压力式称重传感器(Pressure-type weight sensor)：这种传感器
通过测量物体对传感器产生的压力来测量物体的重量。
常见的
压力式称重传感器有压力传感器和压力开关。
4.电位式称重传感器(Potentiometric weight sensor)：这种传感器
通过测量物体压缩传感器产生的电位变化来测量物体的重量。
5.光学式称重传感器(Optical weight sensor)：这种传感器通过测
量物体对传感器产生的光学变化来测量物体
6.磁性称重传感器(Magnetic weight sensor) : 这种传感器通过测
量物体对传感器产生的磁场变化来测量物体的重量。
7.传感器网络(Sensor Network) : 利用多个传感器的数据融合来
测量物体的重量。
这些只是称重传感器的常用原理，在不断发展的技术领域中，还有更多其他的称重传感器原理。

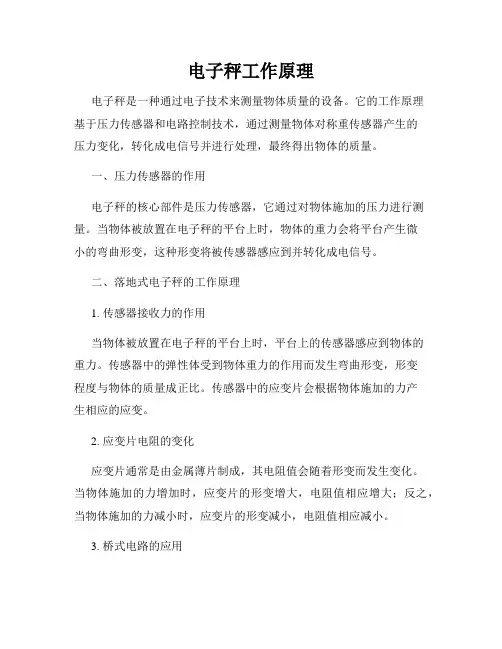

电子秤工作原理
电子秤工作原理电子秤是一种通过电子技术来测量物体质量的设备。
它的工作原理基于压力传感器和电路控制技术，通过测量物体对称重传感器产生的压力变化，转化成电信号并进行处理，最终得出物体的质量。
一、压力传感器的作用电子秤的核心部件是压力传感器，它通过对物体施加的压力进行测量。
当物体被放置在电子秤的平台上时，物体的重力会将平台产生微小的弯曲形变，这种形变将被传感器感应到并转化成电信号。
二、落地式电子秤的工作原理1. 传感器接收力的作用当物体被放置在电子秤的平台上时，平台上的传感器感应到物体的重力。
传感器中的弹性体受到物体重力的作用而发生弯曲形变，形变程度与物体的质量成正比。
传感器中的应变片会根据物体施加的力产生相应的应变。
2. 应变片电阻的变化应变片通常是由金属薄片制成，其电阻值会随着形变而发生变化。
当物体施加的力增加时，应变片的形变增大，电阻值相应增大；反之，当物体施加的力减小时，应变片的形变减小，电阻值相应减小。
3. 桥式电路的应用电子秤中通常采用桥式电路来测量应变片电阻值的变化。
桥式电路中包括有两个电阻相等的臂和两个电阻值随应变片形变而变化的臂。
当物体施加的力产生应变时，应变片对应的电阻值变化，导致桥式电路两边电压不平衡。
4. 电压变化的测量当桥式电路两边电压不平衡时，通过增益放大电路可以放大微小的电压变化。
放大后的信号经过模数转换器转化为数字信号，通过微处理器进行处理和显示，最终得出物体的质量。
三、台秤式电子秤的工作原理台秤式电子秤的工作原理与落地式电子秤类似，区别在于传感器的安装位置。
在台秤式电子秤中，传感器通常安装在秤台的四个支撑角上。
当物体被放置在台秤的平台上时，物体的重力通过支撑角传递给传感器，传感器感应到物体的重力并转化成电信号，其余的工作过程与落地式电子秤相同。
总结：电子秤利用压力传感器和电路控制技术来测量物体的质量，其工作原理基于物体对传感器产生的压力变化。
落地式电子秤和台秤式电子秤的工作原理相似，只是传感器的安装位置有所不同。
电子称的测量原理
电子称的测量原理电子称是一种常见的测量工具，广泛应用于生活和工业环境中。
它通过测量物体的重量来确定其质量。
在电子称的测量原理中，涉及到了压力传感器、电路和数字显示器等组件。
一、压力传感器电子称中最关键的组件是压力传感器，它用于感知物体的重量。
压力传感器通常采用两种常见的工作原理：电阻式和电容式。
1. 电阻式压力传感器电阻式压力传感器基于电阻变化的原理来测量物体的重量。
它通常包含一个薄膜电阻器或应变片。
当受力施加在薄膜电阻器或应变片上时，其几何形状发生微小变化，从而导致电阻值的改变。
通过测量电阻的变化，可以确定物体的重量。
2. 电容式压力传感器电容式压力传感器则是基于电容变化的原理来测量物体的重量。
它通常由两个平行的电极组成，当物体施加压力时，会改变这两个电极之间的间距。
由于电容与电极之间的距离成反比关系，通过测量电容的变化，可以推导出物体的重量。
二、电路和数字显示器压力传感器将物体的重量转化为电信号，然后通过电路进行处理和放大。
经过处理后的信号会被送到数字显示器上，以便用户能够直观地读取物体的重量。
电子秤使用的电路通常包括放大电路、滤波电路和模数转换电路。
放大电路用于放大和稳定来自压力传感器的微弱信号，以提高测量的精度和灵敏度。
滤波电路用于去除干扰信号，确保测量结果的准确性。
模数转换电路则将模拟信号转换为数字信号，以便数字显示器能够准确显示物体的重量。
三、测量原理的应用电子称广泛应用于各个领域，包括家庭、商业和工业等。
在家庭中，电子称被用于测量食物的重量、婴儿的体重等。
在商业场所，电子称用于计量货物的重量，例如超市商品的称重。
在工业领域，电子称则更常用于工业生产过程中的物料计量。
总结：电子称的测量原理基于压力传感器、电路和数字显示器等组件的配合工作。
压力传感器负责感知物体的重量，电路用于处理信号，并将结果传输到数字显示器上。
电子秤的应用范围广泛，从家庭到商业再到工业领域都有其用武之地。
通过了解电子称的测量原理，我们能更好地理解和应用电子称这一常见的测量工具。
电子秤压力传感器原理
电子秤压力传感器原理电子秤压力传感器是一种常见的测量质量的装置，用于测量被称之物体的重量。
它主要由悬臂梁结构和应变电阻组成。
当物体施加在秤盘上时，会在悬臂梁上产生弯曲变形，从而改变悬臂梁上的应变电阻值。
通过测量应变电阻值的变化，可以确定被称之物体的重量。
悬臂梁是电子秤压力传感器的核心组件之一。
它通常由金属材料制成，如铝或钢。
悬臂梁的一端固定在秤盘上，另一端与应变电阻相连。
当物体施加在秤盘上时，悬臂梁会产生弯曲变形，这是由物体的重力引起的。
变形程度与物体的重量成正比。
为了测量变形程度，通常在悬臂梁上安装了一个应变电阻。
应变电阻是一种电阻，它的电阻值会随应变量的改变而产生变化。
这种电阻的工作原理基于金属在受力或应变作用下自身电阻值的变化。
当悬臂梁上产生弯曲变形时，应变电阻也会发生变化。
这种变化可以通过电路测量方法进行检测。
为了测量应变电阻的变化，通常将其组装在一个电桥电路中。
电桥电路通常包含四个应变电阻，其中两个位于悬臂梁的上表面，另外两个位于下表面。
这种安装方式可以有效地测量应变电阻的变化。
当悬臂梁上产生弯曲变形时，上表面的应变电阻会变大，而下表面的应变电阻则会变小。
这种变化会导致电桥电路中电阻值的不平衡，进而产生一个电压信号。
测量电压信号时，通常会引入一个称重传感器。
称重传感器接收电桥电路中的电压信号，并将其转化为与被称重物体的质量相对应的电信号。
这种转化是通过电子电路中的ADC（模拟-数字转换器）完成的。
ADC将电压信号转化为数字信号，然后通过处理算法，可以得到被称重物体的质量。
总体而言，电子秤压力传感器通过悬臂梁和应变电阻的结合实现了被称重物体质量的测量。
悬臂梁的弯曲变形会导致应变电阻的变化，电桥电路中的电压信号随之改变。
通过引入一个称重传感器和ADC，可以将电压信号转化为数字信号，并进行质量计算。
这种原理是电子秤功能实现的关键。
压力传感器工作原理
压力传感器工作原理引言概述:压力传感器是一种广泛应用于工业领域的传感器，它能够测量和检测物体受力后所产生的压力变化。
本文将详细介绍压力传感器的工作原理，包括其结构、工作原理、应用领域以及优缺点。
正文内容:1. 压力传感器的结构1.1 灵敏元件：压力传感器的核心部分，通常采用金属薄膜或半导体材料制成。
1.2 支撑结构：用于支撑和固定灵敏元件，通常采用金属或陶瓷材料制成。
1.3 电气连接：将压力传感器与外部电路连接的部分，通常采用导线或插头连接。
2. 压力传感器的工作原理2.1 变阻型压力传感器：2.1.1 压力作用下的电阻变化：当物体受力后，灵敏元件发生形变，导致电阻值发生变化。
2.1.2 电阻与压力之间的关系：通过测量电阻值的变化，可以推算出物体所受的压力大小。
2.2 变容型压力传感器：2.2.1 压力作用下的电容变化：当物体受力后，灵敏元件的电容值发生变化。
2.2.2 电容与压力之间的关系：通过测量电容值的变化，可以计算出物体所受的压力大小。
2.3 压阻型压力传感器：2.3.1 压力作用下的电阻变化：当物体受力后，灵敏元件的电阻值发生变化。
2.3.2 电阻与压力之间的关系：通过测量电阻值的变化，可以确定物体所受的压力大小。
3. 压力传感器的应用领域3.1 工业自动化：用于测量流体管道中的压力，实现流量控制和流体监测。
3.2 汽车工业：用于测量汽车发动机的油压、气压等参数，保证发动机的正常运行。
3.3 医疗设备：用于测量人体血压、呼吸机的气压等，提供医疗监测和治疗支持。
3.4 消费电子：用于智能手机、平板电脑等设备中的压力感应功能。
3.5 环境监测：用于测量大气压力、水压等环境参数，实现环境监测和预警。
4. 压力传感器的优点4.1 精度高：能够提供高精度的压力测量结果。
4.2 可靠性强：具有较长的使用寿命和稳定的性能。
4.3 体积小：适用于空间有限的场景。
4.4 响应速度快：能够实时测量和反馈压力变化。
PT称重传感器
PT称重传感器PT称重传感器是一种用来测量重量或压力的传感器。
PT传感器的全称是钯电阻温度计称重传感器（Palladium Resistance Temperature Detector）。
PT传感器主要由钯电阻和灵敏部件组成，能够精确地测量物品的重量和承受力。
工作原理PT称重传感器的工作原理是伏安定律和欧姆定律以及温度变化之间的关系。
这个原理是根据应变测量的。
当一个物体受到加力时，它的阻值发生了变化，这个变化与物体上施加的力成正比。
PT称重传感器利用这个理论，来测量物品的重量和承受力。
使用场景PT称重传感器广泛应用于工业自动化领域。
如：生产线物品称重、天平进行称量、挖掘机挖土量的控制、地震仪的压力检测、桥梁等结构的安全检测等等。
PT称重传感器还可以用于医疗器械的监测和控制。
例如治疗床和临床检测仪器的重量测量等。
此外，在地质勘探、冶金、化学和物理实验室等领域，也有广泛的应用。
计量特性1.线性：PT称重传感器具有精确的线性力反应，并能够实现高电平输出的精度。
2.稳定性：PT称重传感器具有优异的稳定性，能够长时间工作而不影响其计量精度。
3.灵敏度：PT称重传感器的灵敏度高，能够检测到微小重量或压力的改变。
4.可重复性：PT称重传感器的可重复性高，即相同的重量与相同的位置，在再次重复测量时结果相同。
注意事项1.安装前对称重传感器进行仔细检查，确保没有破损或变形等问题。
2.安装时要确保传感器与被称量物品接触牢固，不能出现松动，以免影响计量精度。
3.点对点的连接方式必须使用正确的线缆，以免造成电信号的干扰和误解。
4.在使用过程中，避免对称重传感器进行过度的冲击或震动，以免影响其使用寿命和计量精度。
总结PT称重传感器的应用范围非常广泛，可以在多个领域进行测量和控制。
然而，在使用前要确保设备完整、正常工作，以保证精度和稳定性。
如果你需要购买PT称重传感器，一定要选择可靠的厂家和品牌，以保证产品的质量和准确性。
自动称重的原理和方法
自动称重的原理和方法
自动称重是一种快速准确的重量测量方法，广泛应用于工业生产、物流仓储等领域。
其原理是通过称重传感器实时采集物体的重量信号，并将信号转换为数字信号，经过计算得出物体的重量。
以下是自动称重的原理和方法。
1. 称重传感器
称重传感器是自动称重的核心部件，其原理是根据牛顿第二定律，通过测量物体所受重力大小来计算出物体的质量。
称重传感器包括电阻应变式和压力式两种类型，电阻应变式常用于小型电子秤和工业秤，压力式传感器则通常用于大型秤台。
2. 称重显示器
称重显示器是自动称重系统的另一个核心部件，其作用是显示物体的重量。
称重显示器有数字式和模拟式两种类型，数字式称重显示器一般具有高精度、易读取等特点，模拟式称重显示器则通过指针指示物体的重量。
3. 称重计算方法
称重计算方法通常采用单点校准和多点校准两种方式。
单点校准是指在称重前先将秤台置零，然后将已知重量的物体放在秤台上进行校准；多点校准则是在不同重量下进行校准，以提高称重准确度。
4. 自动称重应用
自动称重广泛应用于物流仓储、生产制造等领域，其优点包括快速准确、节省人力成本、提高工作效率等。
自动称重可用于称重包装
物、货物、原材料等，能够有效提高物流和生产制造的效率和准确性。
以上是自动称重的原理和方法。
自动称重系统的不断发展和创新，将能够更好地满足各行业对快速准确测量的需求。
电子秤传感工作原理
电子秤传感工作原理电子秤是一种广泛应用于商业和家庭的物品称重工具。
它使用了先进的传感技术来准确测量不同物体的重量。
本文将介绍电子秤的传感工作原理，并解释其中涉及的关键技术。
I. 传感器的作用电子秤中的传感器起着关键的作用，它们能够将物体的重量转变为电子信号，以便进行准确的测量。
常见的传感器类型包括压力传感器、应变传感器和力传感器等。
这些传感器能够根据物体对其施加的压力或变形量来产生相应的电信号。
II. 压力传感器的工作原理压力传感器是电子秤中应用最广泛的一种传感器。
它通常由薄膜电阻、应变片和弹簧等组成。
当物体放置在电子秤上时，物体的重量会通过弹簧传递给应变片，导致应变片发生微小的弯曲或拉伸。
这个微小的变形会导致薄膜电阻的变化，从而改变了电路的电阻值。
电子秤通过测量电阻值的变化来确定物体的重量。
III. 应变传感器的工作原理应变传感器是另一种常见的电子秤传感器。
它们通常由弹性材料制成，能够根据物体对其施加的力量而产生微小的变形。
这些变形会改变材料的电阻、电容或电感等特性，从而产生与物体重量成比例的电信号。
电子秤通过测量这些电信号来获取物体的准确重量。
IV. 力传感器的工作原理力传感器是一种专门用于测量物体受力的传感器。
在电子秤中，力传感器作为一种重要的组成部分，能够直接测量物体对其施加的压力或重力。
它们通常由弹簧或张力传感器构成，能够将物体的重量转化为相应的电信号，以供电子秤进行准确测量。
V. 电子秤的工作原理电子秤的工作原理可以归结为以下几个步骤：1. 信号采集：当物体放置在电子秤上时，传感器会根据物体施加的压力或重力产生相应的电信号。
2. 信号转换：电子秤通常会通过模数转换器将传感器产生的模拟电信号转换为数字信号，以便后续的处理和计算。
3. 信号处理：电子秤会进行一系列的信号处理操作，如滤波、放大和调零等，以保证测量结果的准确性和稳定性。
4. 数字显示：最后，电子秤会将经过处理的信号转化为数字显示，以便用户能够直观地看到物体的重量。
电子秤工作原理
电子秤工作原理电子秤是一种常见的测量重量的设备，其工作原理基于力学原理和电路原理。
本文将详细介绍电子秤的工作原理，并探讨其在现代生活中的应用。
一、力学原理电子秤的测量原理基于牛顿第二定律，即物体的加速度与施加在其上的力成正比。
电子秤通过引入一个称重传感器，利用压阻、应变计或电子压力传感器等原理，将物体所施加的压力转化为电信号，然后再通过电路处理和显示。
二、传感器电子秤的核心是称重传感器，常见的传感器类型有压阻式、应变式和电子压力传感器。
这些传感器都能将物体的压力转化为电信号，用于测量物体的重量。
传感器通常由一个弹性体和电阻片组成，当物体施加在传感器上时，弹性体产生弹性变形，导致电阻值发生相应变化。
通过测量电阻的变化，可以确定物体的重量。
三、电子电路电子秤中的电子电路主要包括放大器、模数转换器和显示装置等。
放大器用于放大传感器输出的微小电信号，以便进行更精确的测量。
模数转换器将模拟信号转换为数字信号，方便通过数字显示装置进行显示。
在数字显示装置中，经过处理的数字信号将转化为可读的重量数值，并显示在屏幕上。
四、校准和误差修正由于电子秤中的传感器和电路可能受到环境或使用条件的影响，导致测量结果产生误差。
因此，对电子秤进行校准是非常重要的。
校准过程通常涉及将已知重量的物体放置在电子秤上，并根据实际测量值进行调整。
此外，在电子秤的设计和制造过程中，也需要对传感器和电路进行精确的校准和误差修正。
五、应用领域电子秤在日常生活中得到广泛应用，常见场景包括商场超市中的称重购物、厨房中的食材称量、医院中的病人体重监测等。
电子秤不仅能够快速准确地测量物体的重量，而且具有便捷、可靠、易于使用的特点，为人们的生活提供了很大的方便。
六、发展趋势随着科技的不断进步，电子秤的功能也在不断拓展。
传感器和电路技术的进步使得电子秤的测量精度更高、反应更迅速。
同时，电子秤在智能化方面也有了很多新的应用，比如可以与手机或电脑连接，实现数据的传输和分析；也可以通过云计算和物联网技术，实现远程监控和管理等。
压力传感器的原理与应用
梁式力传感器
① 等 截 面 悬 臂 梁
F
h
l0 l
R 6lF 2 R bh E
等截面梁
结构简单，易加工，灵敏度高 适合于测5000N以下的载荷
筒式压力传感器
BK-2S称重传感器
采用国际流行的双梁式或剪切S梁结构，
拉、压输出对称性好、 测量精度高、结 构紧凑，安装方便，广泛用于机电结合秤
3 电阻应变片的测量电路
应变片测量应变是通过敏感栅的电阻相对变化 而得到的。测量电阻的微小相对变化是通过测量电 路得到的。
测量电路：直流电桥（供电电源为直流电压）和 交流电桥（供电电源为交流电压）
工作原理：应变片受力后阻值发生变化，而使桥 路输出电压发生变化，且电压变化与受力大小成比 例。
R1R4 R2 R3 U0 U ( R1 R2 )(R3 R4 )
机械式:成本低、无需电源，被广泛使 用，但体积较大、灵敏度较低。
半导体压力传感器 应变式压力传感器 压阻式压力传感器 测力（称重）传感器 压电式压力传感器 声表面波压力传感器 电容式压力传感器 谐振压力传感器 电感式压力传感器 IC压力传感器……
电气式： （ 体积小、 灵敏度高）
二
电阻应变片传感器
技术参数 量程（t） 1，2，5，10，20，30，50 供桥电压 12VDC 灵敏度 1．5~2mV/V 输入阻抗 730±20Ω 非线性（%FS） 0.03, 0.05, 0.1 输出阻抗 700±10Ω 重复性（%FS） 0.03, 0.05, 0.1 绝缘电阻 ≥2000MΩ 滞后（%FS） 0.03, 0.05, 0.1 工作温度 -10~+50℃ 允许过负荷 120%FS 热零点偏移（%FS/10℃）
压力传感器原理及应用
压力传感器原理及应用压力传感器是一种能够将压力信号转换成电信号输出的传感器，广泛应用于工业生产、汽车制造、医疗设备、航空航天等领域。
它能够实时监测和测量各种压力信号，为各行各业提供了重要的数据支持。
本文将从压力传感器的原理和应用两个方面进行介绍。
压力传感器的原理主要是基于压阻效应、电容效应、电磁感应和挠性材料等原理。
其中，压阻效应是指当受到外力作用时，传感器内部的电阻会发生变化，从而产生电压信号输出；电容效应是指当传感器受到压力作用时，电容量会发生变化，进而产生电信号输出；电磁感应原理是指通过感应线圈和铁芯的相对运动来产生感应电动势，实现压力信号的转换；挠性材料原理是指利用挠性材料的形变来实现压力信号的测量。
这些原理的应用使得压力传感器能够实现高精度、高灵敏度的压力测量。
在工业生产领域，压力传感器被广泛应用于压力监测、流体控制、液位测量等方面。
例如，在化工生产中，通过安装压力传感器可以实现对管道压力的实时监测，确保生产过程的安全稳定；在汽车制造领域，压力传感器可以用于发动机燃烧室的压力监测，提高发动机的燃烧效率和减少尾气排放；在医疗设备方面，压力传感器可以应用于血压监测、呼吸机、输液泵等医疗设备中，为医生提供患者健康状况的重要数据支持；在航空航天领域，压力传感器可以用于飞机的气压控制、舱内氧气浓度监测等方面，保障飞行安全。
除此之外，压力传感器还被应用于智能家居、智能穿戴设备、体育健康监测等领域。
例如，智能手环中的压力传感器可以监测用户的心率变化，提醒用户及时调整状态；智能家居中的压力传感器可以用于监测家庭用水管道的压力变化，及时发现漏水情况。
总之，压力传感器作为一种重要的传感器设备，其原理和应用涵盖了各个领域。
通过不同原理的应用，压力传感器能够实现对各种压力信号的准确测量和监测，为工业生产、医疗健康、智能设备等领域提供了重要的技术支持。
相信随着科技的不断发展，压力传感器在未来会有更广阔的应用前景。
称重传感器的原理和应用形式
称重传感器的原理和应用形式1. 引言称重传感器是一种用于测量物体质量或重量的传感器，广泛应用于工业生产、医疗设备、农业和家用电器等领域。
本文将简要介绍称重传感器的工作原理和常见的应用形式。
2. 原理称重传感器根据力学原理进行工作，通过测量物体受到的力来计算质量或重量。
以下是几种常见的称重传感器原理：•电阻应变原理：电阻应变原理是最常见的称重传感器原理之一。
传感器中的薄膜电阻会受到外力的作用而发生变化，通过测量电阻的变化来确定物体的重量。
•压电效应原理：压电效应原理是利用压电晶体的特性来测量重量。
当压电材料受到力作用时，会产生电荷，通过测量电荷的大小来确定物体的重量。
•电容变化原理：电容变化原理是通过测量电容变化来测量重量。
当物体放置在电容器上时，电容值会随重量的改变而发生变化，通过测量电容值的变化来确定物体的重量。
3. 应用形式称重传感器的应用形式多种多样，以下是几种常见的应用形式：•单点称重传感器：单点称重传感器适用于小型和轻型设备，如家用电子秤和小型工业秤。
该传感器通常使用电阻应变原理，将传感器安装在平台的中心位置，能够测量物体的重量。
•S型称重传感器：S型称重传感器适用于中等重量和大小的设备，如中型工业秤和物料搬运设备。
该传感器常采用电阻应变原理，具有较高的精度和稳定性。
•吊称式称重传感器：吊称式称重传感器适用于大型和重型设备，如汽车秤和起重机。
该传感器常采用压电效应原理，通过将传感器安装在吊钩或挂载系统上，能够测量物体的重量。
•压力传感器组合应用：有些应用场景需要同时测量物体的重量和压力，此时可以将称重传感器与压力传感器结合使用，以满足不同的测量需求。
4. 总结称重传感器是一种常见的用于测量物体质量或重量的传感器，根据不同的工作原理和应用场景，有多种不同的应用形式。
本文简要介绍了称重传感器的原理，包括电阻应变原理、压电效应原理和电容变化原理，并介绍了几种常见的应用形式，如单点称重传感器、S型称重传感器、吊称式称重传感器和压力传感器组合应用。
轨道衡称重传感器原理[称重传感器的原理及应用]
![轨道衡称重传感器原理[称重传感器的原理及应用]](https://img.taocdn.com/s3/m/7cb318e031126edb6e1a1088.png)
轨道衡称重传感器原理[称重传感器的原理及应用]称重传感器的原理及应用随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器，目前，称重传感器几乎运用到了所有的称重领域。
1．高速定量分装系统本系统由微机控制称重传感器的称重和比较，并输出控制信号，执行定值称量，控制外部给料系统的运转，实行自动称量和快速分装的任务。
系统采用MCS-51单片机和V/F电压频率变换器等电子器件，其硬件电路框图如图1所示，用8031作为中央处理器，BCD拔码盘作为定值设定输入器，物料装在料斗里，其重量使传感器弹性体发生变形，输出与重量成正比的电信号，传感器输出信号经放大器放大后，输入V/F转换器进行A/D转换，转换成的频率信号直接送入8031微处理器中，其数字量由微机进行处理。
微机一方面把物重的瞬时数字量送入显示电路，显示出瞬时物重，另一方面则进行称重比较，开启和关闭加料口、放料于箱中等一系列的称重定值控制。
图1原理框图在整个定值分装控制系统中，称重传感器是影响电子秤测量精度的关键部件，选用GYL-3应变式称重测力传感器。
四片电阻应变片构成全桥桥路，在所加桥压U不变的情况下，传感器输出信号与作用在传感器上的重力和供桥桥压成正比，而且，供桥桥压U的变化直接影响电子称的测量精度，所以要求桥压很稳定。
毫伏级的传感器输出经放大后，变成了0-10V的电压信号输出，送入V/F变换器进行A/D转换，其输出端输出的频率信号加到单片机8031定时器1的计数、输入端T1上。
在微机内部由定时器0作计数定时，定时器0的定时时间由要求的A/D转换分辩率设定。
称重传感器的工作原理
称重传感器的工作原理
原理上称重传感器就是压力传感器，只是形状不一样而已，不过通常有很多种方法传感，但见得、用得比较多，如地磅用的那些，一般为电涡流式。
也就是说，他有一个电涡流触发绕组，然后还有一个传感器感应电涡流强度。
由于这个称重传感器整体是金属封装，电涡流在其内部，受到压后形变，涡流就发生变化，放大后就可以读到数据了。
然后，封装这个东西的材料，通常选用刚性材料，总之，就是一般的金属，比如钢，但肯定不会用很软的东西的。
因为即使是钢，就算受到压力形变那么几微米，那么电涡流的变化也足够感应出到底变化了多少而且如果是软金属，称很重东西的时候，可能很容易出问题。
至少电涡流方式传感的压力传感器，是不会用软金属制造的。
称重传感器检测电路的功能是把电阻应变片的电阻变化转变为电压输出。
因为惠斯登电桥具有很多优点，如可以抑制温度变化的影响，可以抑制侧向力干扰，可以比较方便的解决称重传感器的补偿问题等，所以惠斯登电桥在称重传感器中得到了广泛的应用。
因为全桥式等臂电桥的灵敏度最高，各臂参数一致，各种干扰的影响容易相互抵销，所以称重传感器均采用全桥式等臂电桥。
霍尼韦尔压力传感器的原理与应用介绍 传感器工作原理
霍尼韦尔压力传感器的原理与应用介绍传感器工作原理压力传感器中紧要使用的压电材料包括有石英、西石酸評納和礎酸二氢胺。
其中石英（二氧化硅）是一种天然体,压电效应就是在这种晶体中发觉的,在确定的温度范之内,压电性质一直存在,但温度超范之后压电性质完全消失高温就是所谓的“居里点”）:由于随着应力的变化电场变化微小（也就说压电系数比较低）,所以石英渐渐被其他的压电晶体所替代。
而酒石酸評钠具有很大的压电灵款度和压电系数,但是它只能在室不冷不热湿度比较低的环境下オ能够应用。
磷酸二氢厳属子人造晶体,能够承受高不冷不热相当高的湿度,所以已经得到广泛的应用现在压电效应也应用在多晶体上,比如现在的压电陶瓷,包括钛酸钡压电陶瓷、P2ZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷等等。
压电效应是压电传感器的紧要工作原理,压电传感器不能用于静态测量,由于经过外力作用后的电荷,只有在回路具有无限大的输入阻抗时才得到保存。
实际的情況不是这样的,所以这决议了压电传感器只能够測量动态的应力如有疑问请咨询：霍尼韦尔压力传感器拉压力传感器的特性拉压力传感器是以弹性体为中介，通过力作用在帖传感器两边的电阻应片使它的阻值发生变化，再经过相应的电路转换为电的信号，从而实现后面的掌控。
它的优点是精度高，测量范围广,寿命长,结构简单，频响特性好。
拉压力传感器又叫电阻应变式传感器，广泛运用在工业称重系统、平台秤、电子秤、吊钩秤、配料秤等测力场合。
它的优点是精度高，测量范围广,寿命长,结构简单，频响特性好。
下面我向大家认真的介绍一下拉压力传感器特性。
拉压力传感器的特性：1、线性度：指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。
定义为在全量程范围内实际特性曲线与拟合直线之间的最大偏差值与满量程输出值之比。
2、灵敏度：灵敏度是传感器静态特性的一个紧要指标。
其定义为输出量的增量与引起该增量的相应输入量增量之比。
用S表示灵敏度。
3、迟滞：传感器在输入量由小到大正行程及输入量由大到小反行程、变化期间其输入输出特性曲线不重合的现象成为迟滞。
称重压力传感器工作原理
称重压力传感器工作原理
称重压力传感器是一种测量物体重量或压力的传感器。
其工作原理根据弹性体受压后产生的形变来测量压力。
一般来说，称重压力传感器由弹性体，敏感电阻或压阻以及测量电路组成。
具体工作原理如下：
1. 当物体施加在传感器上时，传感器内的弹性体受到压力变形。
这种变形可以是弹性体的直接压缩或弯曲。
2. 弹性体的变形导致内部电阻或电阻片的位置、形状或压力发生变化。
这些电阻或电阻片称为敏感电阻或压阻。
3. 通过测量敏感电阻或压阻上的电阻值的变化，可以推导出施加在传感器上的压力大小。
4. 测量电路会将敏感电阻或压阻的变化转换为电压、电流或数字信号，以便进行进一步处理或显示。
总之，称重压力传感器利用弹性体的形变来测量物体施加在传感器上的压力，并通过敏感电阻或压阻的变化来将压力转化为可测量的信号。
称重控制器工作原理
称重控制器工作原理
称重控制器是一种用于测量物体重量的设备，它可以通过电子传感器获取物体的重量信息，并进行数字化处理和显示。
称重控制器的工作原理主要分为以下几个步骤：
1. 传感器检测物体重量：称重控制器通常使用电子传感器来检测物体的重量。
这些传感器通常是贴在称重板上的压力传感器，当物体放在称重板上时，它们会发生压力变化，传感器会将这些变化转换为电信号并发送给称重控制器。
2. 信号转换：传感器发送给称重控制器的电信号需要经过一些处理才能被计算机识别和使用。
称重控制器通常会将电信号进行放大和滤波处理，以提高信号的精度和准确性。
然后，称重控制器会将处理后的信号转换为数字信号，并进行数字化处理。
3. 数据处理和显示：称重控制器会将数字信号输入到计算机中进行计算和处理，以确定物体的重量。
称重控制器通常会预先设置一些参数，例如单位和测量范围等，以确保精确度和准确性。
最后，称重控制器会将测量结果显示在显示屏上，供用户查看和使用。
总的来说，称重控制器主要通过电子传感器获取物体的重量信息，并进行数字化处理和显示。
其工作原理简单易懂，同时也具有高精度和准确性，广泛应用于各种称重、计量和检测领域。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力传感器是压力检测系统中的重要组成部分,由各种压力敏感元件将被测压力信号转换成容易测量的电信号作输出,给显示仪表显示压力值,或供控制和报警使用。
压力传感器的种类繁多，如压阻式压力传感器、应变式压力传感器、压电式压力传感器、电容式压力传感器、压磁式压力传感器、谐振式压力传感器及差动变压器式压力传感器，光纤压力传感器等。
一、压阻式压力传感器固体受力后电阻率发生变化的现象称为压阻效应。
压阻式压力传感器是基于半导体材料(单晶硅)的压阻效应原理制成的传感器，就是利用集成电路工艺直接在硅平膜片上按一定晶向制成扩散压敏电阻，当硅膜片受压时，膜片的变形将使扩散电阻的阻值发生变化。
压阻式具有极低的价格和较高的精度以及较好的线性特性。
1、压阻式压力传感器基本介绍压阻式传感器有两种类型：一种是利用半导体材料的体电阻做成粘贴式应变片，称为半导体应变片，因此应变片制成的传感器称为半导体应变式传感器，另一种是在半导体材料的基片上用集成电路工艺制成的扩散电阻，以此扩散电阻的传感器称为扩散型压阻传感器。
半导体应变式传感器半导体应变式传感器的结构形式基本上与电阻应变片传感器相同，也是由弹性敏感元件等三部分组成，所不同的是应变片的敏感栅是用半导体材料制成。
半导体应变片与金属应变片相比，最突出的优点是它的体积小而灵敏高。
它的灵敏系数比后者要大几十倍甚至上百倍，输出信号有时不必放大即可直接进行测量记录。
此外，半导体应变片横向效应非常小，蠕变和滞后也小，频率响应范围亦很宽，从静态应变至高频动态应变都能测量。
由于半导体集成化制造工艺的发展，用此技术与半导体应变片相结合，可以直接制成各种小型和超小型半导体应变式传感器，使测量系统大为简化。
但是半导体应变片也存在着很大的缺点，它的电阻温度系统要比金属电阻变化大一个数量级，灵敏系数随温度变化较大它的应变—电阻特性曲线性较大，它的电阻值和灵敏系数分散性较大，不利于选配组合电桥等等。
扩散型压阻式传感器扩散型压阻传感器的基片是半导体单晶硅。
单晶硅是各向异性材料，取向不同时特性不一样。
因此必须根据传感器受力变形情况来加工制作扩散硅敏感电阻膜片。
利用半导体压阻效应，可设计成多种类型传感器，其中压力传感器和加速度传感器为压阻式传感器的基本型式。
硅压阻式压力传感器由外壳、硅膜片（硅杯）和引线等组成。
硅膜片是核心部分，其外形状象杯故名硅杯，在硅膜上，用半导体工艺中的扩散掺杂法做成四个相等的电阻，经蒸镀金属电极及连线，接成惠斯登电桥再用压焊法与外引线相连。
膜片的一侧是和被测系数相连接的高压腔，另一侧是低压腔，通常和大气相连，也有做成真空的。
当膜片两边存在压力差时，膜片发生变形，产生应力应变，从而使扩散电阻的电阻值发生变化，电桥失去平衡，输出相对应的电压，其大小就反映了膜片所受压力差值。
2、压阻式压力传感器特点压阻式压力传感器的特点是：灵敏度高，频率响应高；测量范围宽，可测低至10Pa的微压到高至60Mpa 的高压；精度高，工作可靠，其精度可达±0.2％～0.02％；易于微小型化，目前国内生产出直径φ1.8～2mm 的压阻式压力传感器。
目前，应用最为广泛的压力传感器是压阻式压力传感。
3、压阻式压力传感器测量方法硅平膜片上的扩散电阻通常构成桥式测量电路，相对的桥臂电阻对称布置，电阻变化时，电桥输出电压与膜片所受压力成对应关系。
如图4的压力测量放大电路中，R1~R4由压敏电阻构成的直流电桥，无力作用时，通过调节RP使直流桥输出电压为0。
R5、R6为限流电阻。
通过改变R7值可以改变放大倍数。
输出电压信号如果要作为数字信号处理，则后续电路可接A/D转换电路。
4、典型压阻式压力传感器型号及应用二、应变式压力传感器应变式压力传感器是把压力的变化转换成电阻值的变化来进行测量的，应变片是由金属导体或半导体制成的电阻体，其阻值随压力所产生的应变而变化。
1、应变式压力传感器分类介绍应变计中应用最多的是粘贴式应变计(即应变片)。
它的主要缺点是输出信号小、线性范围窄,而且动态响应较差(见电阻应变计、半导体应变计)。
但由于应变片的体积小,商品化的应变片有多种规格可供选择，而且可以灵活设计弹性敏感元件的形式以适应各种应用场合，所以用应变片制造的应变式压力传感器仍有广泛的应用。
按弹性敏感元件结构的不同,应变式压力传感器大致可分为应变管式、膜片式、应变梁式、组合式四种。
①应变管式又称应变筒式。
它的弹性敏感元件为一端封闭的薄壁圆筒，其另一端带有法兰与被测系统连接(图1)。
在筒壁上贴有2片或4片应变片，其中一半贴在实心部分作为温度补偿片,另一半作为测使量应变片。
当没有压力时4片应变片组成平衡的全桥式电路;当压力作用于内腔时,圆筒变形成“腰鼓形”，电桥失去平衡,输出与压力成一定关系的电压。
这种传感器还可以利用活塞将被测压力转换为力传递到应变筒上或通过垂链形状的膜片传递被测压力。
应变管式压力传感器的结构简单、制造方便、适用性强，在火箭弹、炮弹和火炮的动态压力测量方面有广泛应用。
②膜片式它的弹性敏感元件为周边固定圆形金属平膜片。
膜片受压力变形时，中心处径向应变和切向应变均达到正的最大值，而边缘处径向应变达到负的最大值，切向应变为零。
因此常把两个应变片分别贴在正负最大应变处，并接成相邻桥臂的半桥电路以获得较大灵敏度和温度补偿作用。
采用圆形箔式应变计(见电阻应变计)则能最大限度地利用膜片的应变效果（图2）。
这种传感器的非线性较显著。
膜片式压力传感器的最新产品是将弹性敏感元件和应变片的作用集于单晶硅膜片一身，即采用集成电路工艺在单晶硅膜片上扩散制作电阻条，并采用周边固定结构制成的固态压力传感器（见压阻式传感器）。
③应变梁式测量较小压力时，可采用固定梁或等强度梁的结构。
一种方法是用膜片把压力转换为力再通过传力杆传递给应变梁。
图3中两端固定梁的最大应变处在梁的两端和中点，应变片就贴在这些地方。
这种结构还有其他形式，例如可采用悬梁与膜片或波纹管构成。
④组合式在组合式应变压力传感器中，弹性敏感元件可分为感受元件和弹性应变元件。
感受元件把压力转换为力传递到弹性应变元件应变最敏感的部位，而应变片则贴在弹性应变元件的最大应变处。
实际上较复杂的应变管式和应变梁式都属于这种型式。
感受元件有膜片、膜盒、波纹管、波登管等，弹性应变元件有悬臂梁、固定梁、Π形梁、环形梁、薄壁筒等。
它们之间可根据不同需要组合成多种型式。
2、应变片使用方法通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。
这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是a/d转换和cpu）显示或执行机构。
常用的力测量方法是用应变片和应变仪测量构件的表面应变，根据应变和应力、力之间的关系，确定构件的受力状态。
应变仪采用交流电桥时，输出特性与直流电桥(直流电桥的输出特性)类似。
应变片的布置和电桥组接（简称布片组桥）应根据被测量和被测对象受力分布来确定。
还应利用适当的布片组桥方式消除温度变化和复合载荷作用的影响。
测量拉伸(压缩)应变时要采用适当的布片组桥方式，以便达到温度补偿(测轴向拉(压)时的温度补偿)、消除弯矩影响(用双工作片消除温度的影响)和提高测量灵敏度(用四工作片提高测量的灵敏度)的目的。
常用应力测量的布片和组桥方式: 当试件受到弯矩作用时，其上、下表面会分别产生拉应变或压应变。
可通过应变测量求得弯矩，布片接桥时要注意利用电桥特性，在输出中保留弯应变的影响，消除轴向拉、压力产生的应变成分。
3、典型应变式压力传感器三、压电式压力传感器某些电介质沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。
当外力去掉后，它又会重新回到不带电的状态，此现象称为“压电效应”。
压电式传感器的原理是基于某些晶体材料的压电效应。
1、压电压力传感器的基本介绍常用的压电材料有天然的压电晶体(如石英晶体)和压电陶瓷(如钛酸钡)两大类，它们的压电机理并不相同，压电陶瓷是人造多晶体，压电常数比石英晶体高，但机械性能和稳定性不如石英晶体好。
它们都具有较好特性，均是较理想的压电材料。
压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。
由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系：Q=kSp式中Q为电荷量；k为压电常数；S为作用面积；p为压力。
通过测量电荷量可知被测压力大小。
图3.1为一种压电式压力传感器的结构示意图。
压电元件夹于两个弹性膜片之间，压电元件的一个侧面与膜片接触并接地，另一侧面通过引线将电荷量引出。
被测压力均匀作用在膜片上，使压电元件受力而产生电荷。
电荷量一般用电荷放大器或电压放大器放大，转换为电压或电流输出，输出信号与被测压力值相对应。
除在校准用的标准压力传感器或高精度压力传感器中采用石英晶体做压电元件外，一般压电式压力传感器的压电元件材料多为压电陶瓷，也有用高分子材料(如聚偏二氟乙稀)或复合材料的合成膜的。
更换压电元件可以改变压力的测量范围；在配用电荷放大器时，可以用将多个压电元件并联的方式提高传感器的灵敏度；在配用电压放大器时，可以用将多个压电元件串联的方式提高传感器的灵敏度。
2、压电压力传感器的基本特点压电式压力传感器体积小，结构简单，工作可靠；测量范围宽，可测100MPa以下的压力；测量精度较高；频率响应高，可达30kHz，是动态压力检测中常用的传感器，但由于压电元件存在电荷泄漏，故不适宜测量缓慢变化的压力和静态压力压电传感器不能用于静态测量，因为经过外力作用后的电荷，只有在回路具有无限大的输入阻抗时才得到保存。
实际的情况不是这样的，所以这决定了压电传感器只能够测量动态的应力。
压电传感器主要应用在加速度、压力和力等的测量中。
压电式加速度传感器是一种常用的加速度计。
它具有结构简单、体积小、重量轻、使用寿命长等优异的特点。
压电式加速度传感器在飞机、汽车、船舶、桥梁和建筑的振动和冲击测量中已经得到了广泛的应用，特别是航空和宇航领域中更有它的特殊地位。
压电式传感器也可以用来测量发动机内部燃烧压力的测量与真空度的测量。
也可以用于军事工业，例如用它来测量枪炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。
它既可以用来测量大的压力，也可以用来测量微小的压力。
压电式传感器也广泛应用在生物医学测量中，比如说心室导管式微音器就是由压电传感器制成的，因为测量动态压力是如此普遍，所以压电传感器的应用就非常广泛。
3、压电压力传感器测量电路由于压电式传感器的输出电信号很微弱，通常先把传感器信号先输入到高输入阻抗的前置放大器中，经过阻抗交换以后，方可用一般的放大检波电路再将信号输入到指示仪表或记录器中。
