二、工作原理智能电磁流量计测量原理是基于法拉第电磁感应定律。

即当导电液体流过电磁流量计时,导体液体中会产牛与平均流速V(体积流量)成正比的电压,其感应电压信号通过两个与液体接触的电极检测,通过电缆传至放大器,然后转换成统一的输出信号。

基于电磁流量计的测量原理,要求流动的液体具有最低限度的电导率。

图1:结构原理图E=KBDK:比例常数B:磁感应强度D:测量管内径V:测量管截面的平均流速图2:信号流程图三、产品特点★低频三值矩形波恒流励磁,不受工频及现场各种杂散干扰的影响,性能稳定可靠。

★采用非均匀磁场的新技术及特殊磁路结构,磁场稳定可靠,且缩小了体积,减轻了重量,使流量计具有小型轻量化的特点。

★具有空管自动检测与电路处理功能。

★可根据用户实际需求现场在线修改量程。

★测量管内无阻流件,因此无附加压力损失。

★测量结果与液体的压力、温度、密度、粘度、电导率(小小于最低电导率)等物理参数无关。

★直管段相对要求较短★使用方便,安装后只需接上电源,不需其它任何操作,即可输出标准信号,便于非专业人员使用。

性能数据衬里及公称通径DN(mm):橡胶衬电:40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700,800. 900. 1000. 1200. 1400, 1600. 1800. 2000. 2200四氟衬里:10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400, 450. 500. 600. 700. 800. 900. 1000. 1200, 1400. 1600, 1800. 2000. 2200 注:特殊规格可订制测量误差:±0.5%、±1.0%、±1.5.被测介质温度:氯橡胶衬咀:-20℃~+65℃,聚四氟乙烯:-30℃~+180℃,聚氯脂橡胶:-20℃~+80℃,聚丙烯:-20℃~ +100℃环境温度:-25 ~+45℃相对湿度:5% - 95%额定压力:DN10-DN80: 4.0MPa DN100-DN150: 1 .6MPa DN200-DN1000: 1 .0Mpa DN1200-DN2000: 0.6MPa DN2200:0.25MPa流速范围:0. 3-12m/s电导率:被测流体电导率不小于5us/cm输出信号及负载电阻:0-10mADC,0-1000nΩ输出频率上限:l~ 5000Hz没定4-20rnADC,0-500 Ω具有防雷击保护串行通讯:可选RS232C或RS485脉冲输出上限5000CP/S;脉冲当量为0.0001~1.0 m3/CP;脉冲宽度:自动设置20ms或方波电级材料:含不锈钢(M02Ti)、钛(Ti)、钽(Ta)、哈氏合金(HB)、铀(Pt)防护等级:标准IP65、IP67、可选IP68直管段长度:上游≥10DN,下游≥5DN连接方式:管道法兰连接,符合标准:GB9119-88功耗:<25W供电电源:220V AC±10%,50HZ±5%、24VDC直流供电产品分类:管道式电磁流量计分一体型和分体型一体型分体型四、外形尺寸4.1产品的外形图34.2产品安装尺寸4.2.1平法兰型电磁流量计(含传感器的)外形及连接尺寸:(见图4、表1)图4表1平法兰型传感器连接尺寸和连接法兰安装尺寸(mm)4.2.2凹凸环槽法兰型电磁流量计(含传感器的)外形及连接尺寸(表2)表2凹凸环槽法兰型与管道连接尺寸:(mm)4.2.3螺纹连接型电磁流量计(含传感器的)外形及连接尺寸(表3)表3螺纹连接型与管道连接尺寸(mm)五、流量选型及安装如何选型正确选用电磁流量计是保证用好电磁流量计的前提条件,选用什么种类的电磁流量计应根据被测液体介质的物理性质和化学性质而决定。

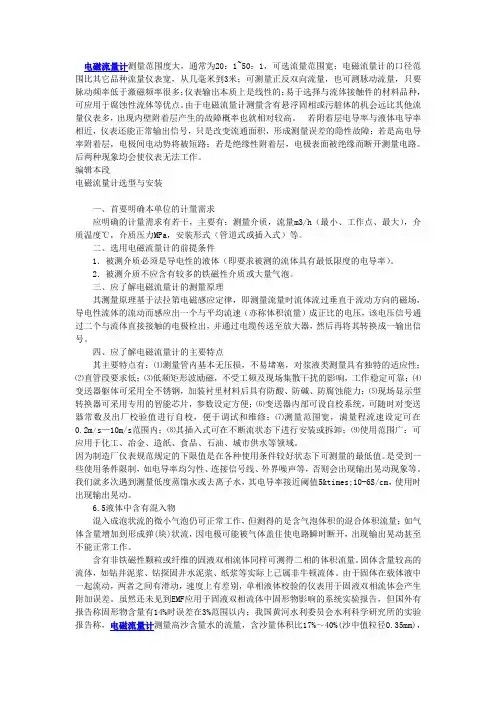

电磁流量计测量范围度大,通常为20:1~50:1,可选

电磁流量计测量范围度大,通常为20:1~50:1,可选

电磁流量计测量范围度大,通常为20:1~50:1,可选流量范围宽;电磁流量计的口径范围比其它品种流量仪表宽,从几毫米到3米;可测量正反双向流量,也可测脉动流量,只要脉动频率低于激磁频率很多;仪表输出本质上是线性的;易于选择与流体接触件的材料品种,可应用于腐蚀性流体等优点。

由于电磁流量计测量含有悬浮固相或污脏体的机会远比其他流量仪表多,出现内壁附着层产生的故障概率也就相对较高。

若附着层电导率与液体电导率相近,仪表还能正常输出信号,只是改变流通面积,形成测量误差的隐性故障;若是高电导率附着层,电极间电动势将被短路;若是绝缘性附着层,电极表面被绝缘而断开测量电路。

后两种现象均会使仪表无法工作。

编辑本段电磁流量计选型与安装一、首要明确本单位的计量需求应明确的计量需求有若干,主要有:测量介质,流量m3/h(最小、工作点、最大),介质温度℃,介质压力MPa,安装形式(管道式或插入式)等。

二、选用电磁流量计的前提条件1.被测介质必须是导电性的液体(即要求被测的流体具有最低限度的电导率)。

2.被测介质不应含有较多的铁磁性介质或大量气泡。

三、应了解电磁流量计的测量原理其测量原理基于法拉第电磁感应定律,即测量流量时流体流过垂直于流动方向的磁场,导电性流体的流动而感应出一个与平均流速(亦称体积流量)成正比的电压,该电压信号通过二个与流体直接接触的电极检出,并通过电缆传送至放大器,然后再将其转换成一输出信号。

四、应了解电磁流量计的主要特点其主要特点有:⑴测量管内基本无压损,不易堵塞,对浆液类测量具有独特的适应性;⑵直管段要求低;⑶低频矩形波励磁,不受工频及现场集散干扰的影响,工作稳定可靠;⑷变送器躯体可采用全不锈钢,加装衬里材料后具有防酸、防碱、防腐蚀能力;⑸现场显示型转换器可采用专用的智能芯片,参数设定方便;⑹变送器内部可设自校系统,可随时对变送器常数及出厂校验值进行自校,便于调试和维修;⑺测量范围宽,满量程流速设定可在0.2m/s—10m/s范围内;⑻其插入式可在不断流状态下进行安装或拆卸;⑼使用范围广:可应用于化工、冶金、造纸、食品、石油、城市供水等领域。

电磁流量计的选型(完整版)

电磁流量计的选型(完整版)

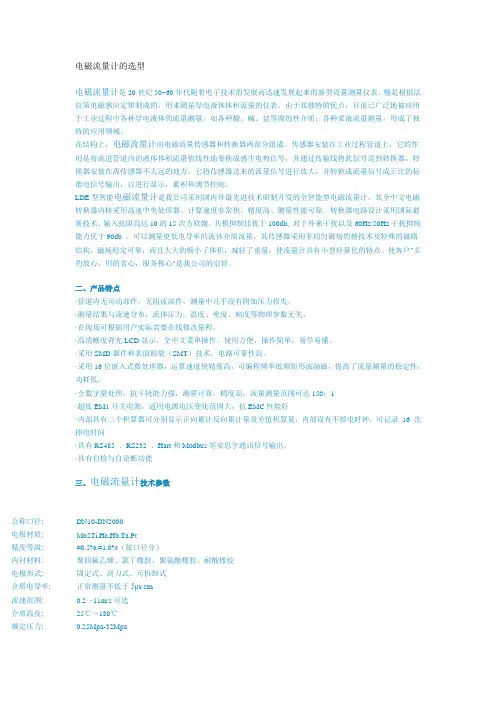

电磁流量计的选型电磁流量计是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。

糨是根据法拉第电磁感应定律制成的,用来测量导电液体体积流量的仪表。

由于其独特的优点,目前已广泛地被应用于工业过程中各种导电液体的流量测量,如各种酸、碱、盐等腐蚀性介质;各种浆液流量测量,形成了独特的应用领域。

在结构上,电磁流量计由电磁流量传感器和转换器两部分组成。

传感器安装在工业过程管道上,它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号,并通过传输线将此信号送到转换器。

转换器安装在离传感器不太远的地方,它将传感器送来的流量信号进行放大,并转换成流量信号成正比的标准电信号输出,以进行显示,累积和调节控制。

LDE型智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计,其全中文电磁转换器内核采用高速中央处理器。

计算速度非常快、精度高、测量性能可靠。

转换器电路设计采用国际最新技术、输入抗阻高达10的15次方欧姆,共模抑制比优于100db, 对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db ,可以测量更低电导率的流体介质流量。

其传感器采用非均匀磁场的新技术及特殊的磁路结构,磁场稳定可靠,而且大大的缩小了体积,减轻了重量,使流量计具有小型轻量化的特点。

使客户“买的放心,用的省心,服务称心"是我公司的宗旨。

二、产品特点·管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。

·测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。

·在现场可根据用户实际需要在线修改量程。

·高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。

·采用SMD器件和表面贴装(SMT)技术,电路可靠性高。

·采用16位嵌入式微处理器,运算速度快精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
