《三线摆》实验报告
三线摆测转动惯量实验报告
三线摆测转动惯量实验报告
实验名称：三线摆测转动惯量实验
实验目的：通过测定三线摆的周期及其它相关数据，求出三维
转动刚体的转动惯量，并掌握三线摆测定转动惯量的方法和原理。
实验原理：
三线摆是通过重锤质心的三维弧线运动，来模拟刚体围绕任意
轴的转动，在周期性的运动过程中，可以测得摆线的长度、倾角
和周期等数据，从而求出刚体绕任意轴的转动惯量。
根据转动惯
量的定义公式：I=Mr²，其中M为刚体质量，r为旋转半径。
所以
可通过实验测量M、r和转动周期T，计算出转动惯量I的值。
实验步骤：
1.调整三线摆的摆线长度，使其在运动过程中不挂到其它物体。
2.安装刚体，调整三线摆使其处在平衡状态。
3.使刚体在摆的周期内绕任意轴转动，记录下实验数据：周期T、摆线长度l，及摆线的倾角α。
4.再通过反复实验，取多组数据，求出平均值。
实验数据处理：
1.数据测量误差：根据实验精度和精确度，将测量误差控制在正负3%之内。
2.数据处理公式：根据公式I=Mr²/T²求解平均值，并通过t-分布检验和误差分析，对实验结果进行评价。
实验结论：
通过三线摆测转动惯量实验，我们得到刚体绕任意轴的转动惯量I的数值，通过t-分布检验和误差分析，证明实验结果具有一定的可靠性和准确性。
同时，此实验也让我们掌握了三线摆测定转动惯量的方法和原理。
总之，本次实验对于我们深入理解转动惯量有着积极意义，我们通过实际操作和数据处理的掌握，加深了对转动惯量理论的理解，对之后的学习与研究具有指导意义。
三线摆测转动惯量实验报告
三线摆测转动惯量实验报告实验报告：三线摆测转动惯量实验一、实验目的本次实验的主要目的是通过三线摆的测量，研究物体在不同摆动角度下的转动惯量。
转动惯量是描述物体旋转特性的一个重要参数，对于理解物体的运动规律和动力学性能具有重要意义。
二、实验原理1. 三线摆的构造三线摆是由三条相互垂直的细线组成，其中两条细线固定在同一端点，另一条细线则通过一个支点悬挂。
当三线摆摆动时，细线的张力会产生扭矩，使得摆锤绕支点旋转。
2. 转动惯量的计算公式转动惯量的计算公式为：I = m * r^2,其中m为物体的质量，r为物体的半径。
在本实验中，我们将通过测量三线摆在不同摆动角度下的周期和角速度，从而求得物体的转动惯量。
三、实验步骤与结果分析1. 实验准备(1) 准备三线摆、计时器、直尺等实验工具。
(2) 将三线摆调整至水平状态，使两条细线的夹角为90°。
(3) 在三线摆的一端挂上质量为m的小球。
(4) 将三线摆调整至合适的初始位置，使其摆动幅度较小。
2. 实验过程与数据记录(1) 以一定的时间间隔记录三线摆的周期T;(2) 以一定的时间间隔记录三线摆的角速度ω。
(3) 根据公式I = 2π/T * ω^2 * r,计算出小球的转动惯量I;(4) 重复以上步骤，分别测量三线摆在不同摆动角度下的数据。
3. 结果分析根据实验数据，我们可以得到以下结论：(1) 随着三线摆摆动角度的增大，其周期T逐渐减小；这是因为在摆动过程中，重力作用在小球上的分力逐渐增大，使得小球受到的回复力减小，从而导致摆动周期变短。
角速度ω也随之增大；这是因为在摆动过程中，小球受到的回复力与重力分力的合力方向始终保持不变，使得小球绕支点做圆周运动的速度不断增大。
因此，我们可以得出结论：物体在不同摆动角度下的转动惯量与其固有属性有关。

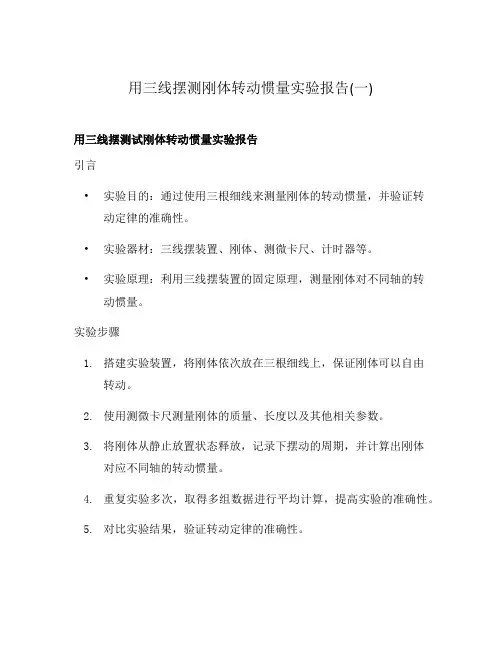

用三线摆测刚体转动惯量实验报告(一)
用三线摆测刚体转动惯量实验报告(一)用三线摆测试刚体转动惯量实验报告引言•实验目的：通过使用三根细线来测量刚体的转动惯量，并验证转动定律的准确性。
•实验器材：三线摆装置、刚体、测微卡尺、计时器等。
•实验原理：利用三线摆装置的固定原理，测量刚体对不同轴的转动惯量。
实验步骤1.搭建实验装置，将刚体依次放在三根细线上，保证刚体可以自由转动。
2.使用测微卡尺测量刚体的质量、长度以及其他相关参数。
3.将刚体从静止放置状态释放，记录下摆动的周期，并计算出刚体对应不同轴的转动惯量。
4.重复实验多次，取得多组数据进行平均计算，提高实验的准确性。
5.对比实验结果，验证转动定律的准确性。
实验结果和分析•根据实验数据计算得到的转动惯量与刚体质量、长度等参数呈现一定的关系，符合转动定律的理论预期。
•实验结果的误差主要来源于实际操作中的不确定因素，如刚体与线的接触点不精确、误差的累积等。
•可以通过增加实验次数、提高测量精度等方法来进一步减小误差。
结论•通过实验验证了刚体对不同轴的转动惯量符合转动定律的理论预期。
•实验结果与理论计算值相近，证明了实验的可靠性和准确性。
•实验过程中发现的误差来源可以通过改进实验装置和增加实验次数等方法来进一步减小。
致谢感谢导师的悉心指导和同学们的合作，为本次实验的顺利进行提供了宝贵的帮助。
注意：文章中出现一些实验数据和计算结果，这里省略。
用三线摆测试刚体转动惯量实验报告引言•实验目的：通过使用三根细线来测量刚体的转动惯量，并验证转动定律的准确性。
•实验器材：三线摆装置、刚体、测微卡尺、计时器等。
•实验原理：利用三线摆装置的固定原理，测量刚体对不同轴的转动惯量。
实验步骤1.搭建实验装置，将刚体依次放在三根细线上，保证刚体可以自由转动。
2.使用测微卡尺测量刚体的质量、长度以及其他相关参数。
3.将刚体从静止放置状态释放，记录下摆动的周期，并计算出刚体对应不同轴的转动惯量。
4.重复实验多次，取得多组数据进行平均计算，提高实验的准确性。

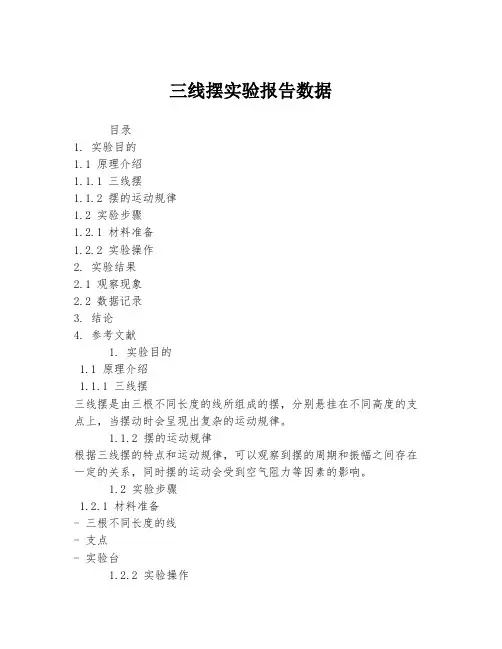

三线摆实验报告数据
三线摆实验报告数据目录1. 实验目的1.1 原理介绍1.1.1 三线摆1.1.2 摆的运动规律1.2 实验步骤1.2.1 材料准备1.2.2 实验操作2. 实验结果2.1 观察现象2.2 数据记录3. 结论4. 参考文献1. 实验目的1.1 原理介绍1.1.1 三线摆三线摆是由三根不同长度的线所组成的摆，分别悬挂在不同高度的支点上，当摆动时会呈现出复杂的运动规律。
1.1.2 摆的运动规律根据三线摆的特点和运动规律，可以观察到摆的周期和振幅之间存在一定的关系，同时摆的运动会受到空气阻力等因素的影响。
1.2 实验步骤1.2.1 材料准备- 三根不同长度的线- 支点- 实验台1.2.2 实验操作1. 在支点上分别悬挂三根不同长度的线，确保它们处于同一竖直面上。
2. 给其中一个摆加力使其摆动，观察三线摆的运动情况。
3. 记录摆的运动周期和振幅。
2. 实验结果2.1 观察现象通过实验观察，发现三线摆在运动过程中呈现出复杂的非线性运动，摆动的幅度和周期并不是简单的线性关系。
2.2 数据记录通过记录摆的运动周期和振幅数据，可以进一步分析三线摆的运动规律，了解摆在不同条件下的运动特性。
3. 结论实验结果表明，三线摆的运动规律受到多种因素的影响，包括线的长度、重力以及空气阻力等。
通过对摆的运动规律的研究，可以深入了解摆的运动特性及其在物理学中的应用价值。
4. 参考文献- 作者1. (年份). 标题. 期刊名, 卷(期), 页码.- 作者2. (年份). 标题. 期刊名, 卷(期), 页码.。
三线摆法测量转动惯量实验报告
三线摆法测量转动惯量实验报告1. 实验目的说到转动惯量，这个名词听起来是不是有点高深莫测？其实啊，转动惯量就像是物体在转动时的一种“固执程度”，越大就越难转，越小则容易旋转。
这次实验的目的就是用三线摆法来测量转动惯量，弄明白这个“固执”的家伙到底是怎么回事。
2. 实验原理2.1 三线摆的构造三线摆，顾名思义，就是有三根线的摆。
这三根线可不是随便的线，而是精心设计过的，用来让我们测量转动惯量的。
在实验中，通常会有一个旋转的物体，比如一个小圆盘，然后把它固定在三根线的底端，让它可以自由转动。
这样的设计不仅有趣，还特别实用，简直是物理界的“神器”！2.2 转动惯量的计算转动惯量的计算公式有点复杂，但别怕，咱们只要记住几个关键点。
首先，要知道物体的质量和它的形状，这些都会影响到转动惯量。
然后，通过测量摆动的角度和时间，我们就能用公式把这些数据转化成转动惯量。
简直就是数学和物理的完美结合，既能动脑又能动手！3. 实验步骤3.1 准备工作实验开始之前，我们得先准备好所有的工具和材料。
首先要有一个稳稳当当的三线摆，别让它像风筝一样乱飞。
然后就是我们的小圆盘，别忘了它的质量哦！接下来，准备一个计时器，用来测量摆动的时间。
这可不是“玩儿命”，而是要让数据更加准确。
3.2 实际操作一切准备就绪后，开始实验啦！首先把圆盘挂在三线摆的底端，调整好位置，确保它能顺利转动。
然后，轻轻地拉一下线，让圆盘开始摆动。
此时，大家都要屏息凝神，静静观察，记下摆动的时间和角度。
每个人的心里都像打鼓一样，不知道结果会不会让我们大吃一惊。
4. 数据记录与分析实验结束后，数据就像金矿一样，等着我们去挖掘！记录下每次摆动的时间和对应的角度，把这些数据整理成表格，简直就像是给自己上了一堂数学课。
然后，利用转动惯量的公式，把这些数据代入计算，得出最终结果。
此时，心里简直乐开了花，看到数值就像是在解锁成就，既有成就感又充满期待。
5. 实验总结经过一番折腾，转动惯量终于在我们的手中显现！在这个过程中，不仅学到了物理知识，还体会到了动手实验的乐趣。

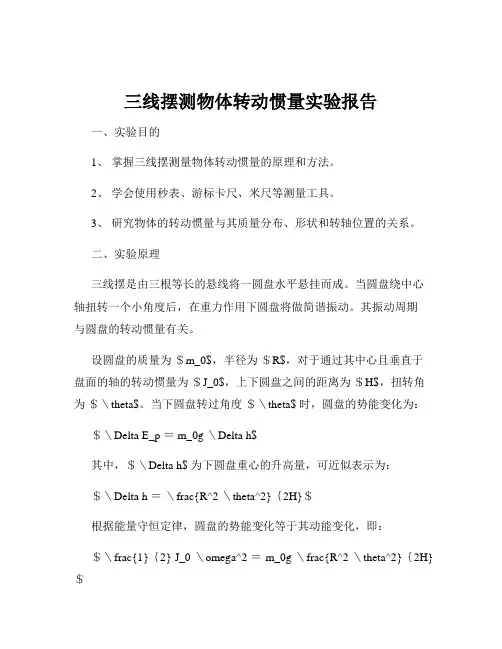

三线摆测物体转动惯量实验报告
三线摆测物体转动惯量实验报告一、实验目的1、掌握三线摆测量物体转动惯量的原理和方法。
2、学会使用秒表、游标卡尺、米尺等测量工具。
3、研究物体的转动惯量与其质量分布、形状和转轴位置的关系。
二、实验原理三线摆是由三根等长的悬线将一圆盘水平悬挂而成。
当圆盘绕中心轴扭转一个小角度后，在重力作用下圆盘将做简谐振动。
其振动周期与圆盘的转动惯量有关。
设圆盘的质量为＄m_0$，半径为＄R$，对于通过其中心且垂直于盘面的轴的转动惯量为＄J_0$，上下圆盘之间的距离为＄H$，扭转角为＄＼theta$。
当下圆盘转过角度＄＼theta$ 时，圆盘的势能变化为：＄＼Delta E_p ＝ m_0g ＼Delta h$其中，＄＼Delta h$ 为下圆盘重心的升高量，可近似表示为：＄＼Delta h ＝＼frac{R^2 ＼theta^2}｛2H}＄根据能量守恒定律，圆盘的势能变化等于其动能变化，即：＄＼frac{1}｛2} J_0 ＼omega^2 ＝ m_0g ＼frac{R^2 ＼theta^2}｛2H}＄又因为圆盘做简谐振动，其角频率＄＼omega ＝＼frac{2\pi}｛T}＄，所以有：＄T^2 ＝＼frac{4\pi^2 J_0}｛m_0gR^2} ＼cdot ＼frac{H}｛R^2}＄设待测物体的质量为＄m$，放在下圆盘上，此时系统的转动惯量为＄J$，则系统的振动周期为＄T'＄，有：＄T'＾2 ＝＼frac{4\pi^2 J}｛（m ＋ m_0)gR^2} ＼cdot ＼frac{H}｛R^2}＄则待测物体对于中心轴的转动惯量为：＄J ＝＼frac{T'＾2 （m ＋ m_0)gR^2 H}｛4\pi^2 R^2} J_0$三、实验仪器三线摆实验装置、游标卡尺、米尺、秒表、待测物体（圆柱体、圆环等）、天平。
四、实验步骤1、用天平测量下圆盘、待测物体的质量。
2、用游标卡尺测量下圆盘、待测物体的直径和高度。
三线摆与扭摆实验报告（共10篇）
三线摆与扭摆实验报告(共10篇)三线摆实验报告课题用三线摆测物理的转动惯量教学目的1、了解三线摆原理，并会用它测定圆盘、圆环绕对称轴的转动惯量；2、学会秒表、游标卡尺等测量工具的正确使用方法，掌握测周期的方法；3、加深对转动惯量概念的理解。
重难点1、理解三线摆测转动惯量的原理；2、掌握正确测三线摆振动周期的方法。
教学方法讲授、讨论、实验演示相结合学时3个学时一、前言转动惯量是刚体转动惯性的量度，它的大小与物体的质量及其分布和转轴的位置有关对质量分布均匀、形状规则的物体，通过简单的外形尺寸和质量的测量，就可以测出其绕定轴的转动惯量。
但对质量分布不均匀、外形不规则的物体，通常要用实验的方法来测定其转动惯量。
三线扭摆法是测量转动惯量的优点是：仪器简单，操作方便、精度较高。
二、实验仪器三线摆仪，游标卡尺，钢直尺，秒表，水准仪三、实验原理1、原理简述：将三线摆绕其中心的竖直轴扭转一个小小的角度，在悬线张力的作用下，圆盘在一确定的平衡位置左右往复扭动，圆盘的振动周期与其转动惯量有关。
悬挂物体的转动惯量不同，测出的转动周期就不同。
测出与圆盘的振动周期及其它有关量，就能通过转动惯量的计算公式算出物体的转动惯量。
2、转动惯量实验公式推导如图，将盘转动一个小角，其位置升高为h，增加的势能为mgh；当盘反向转回平衡位置时，势能E?0，此时，角速度?最大，圆盘具有转动动能：E?J0?02/2则根据机械能守恒有：mgh?J0?02/2 （1）上式中的m0为圆盘的质量，?0为盘过平衡位置时的瞬时角速度，J0为盘绕中心轴的转动惯量。
当圆盘扭转的角位移?很小时，视圆盘运动为简谐振动，角位移与时间t的关系为：0sin(2?t/T0??)(2)经过平衡位置时最大角速度为将?0代入（１）式整理后得式中的h是下盘角位移最大时重心上升的高度。
由图可见，下盘在最大角位移?0时，上盘B点的投影点由C点变为D点，即h?CD?BCBC2AB2BD2A'B2A'B2(R2r考虑到AB?A'所以因为?0很小，用近似公式sin?0??0，有将h代入式，即得到圆盘绕OO'轴转动的实验公式设待测圆环对OO'轴的转动惯量为J。
三线摆法测量物体的转动惯量实验报告
三线摆法测量物体的转动惯量实验报告一、实验目的。
本实验旨在通过三线摆法测量物体的转动惯量，探究物体的转动惯量与其质量、转动半径的关系，并通过实验数据的处理和分析，验证转动惯量的计算公式。
二、实验原理。
1. 转动惯量。
物体的转动惯量是描述物体对转动运动的惯性大小的物理量，通常用符号I表示。
对于质量均匀分布的物体，其转动惯量可由公式I=mr^2计算得出，其中m为物体的质量，r为物体的转动半径。
2. 三线摆法。
三线摆法是一种用来测量物体转动惯量的实验方法。
实验装置由一根轻绳和两个固定在同一直线上的固定点组成，物体通过轻绳悬挂在固定点上，并形成一个等腰三角形。
当物体受到外力作用时，将产生转动运动，通过测量物体的角加速度和转动半径，可以计算出物体的转动惯量。
三、实验装置。
1. 实验仪器，三线摆装置、计时器、测量尺、质量秤。
2. 实验器材，小球、细绳。
四、实验步骤。
1. 悬挂小球，将小球用细绳悬挂在三线摆装置上，并调整细绳的长度，使小球形成一个等腰三角形。
2. 测量转动半径，使用测量尺测量小球的转动半径r。
3. 施加外力，将小球摆开一个小角度，并释放，记录小球摆动的周期T。
4. 重复实验，重复以上步骤3次，取平均值作为最终实验数据。
五、实验数据处理与分析。
1. 计算角加速度，根据实验数据计算小球的角加速度α。
2. 计算转动惯量，利用公式I=mr^2，结合实验数据计算小球的转动惯量I。
3. 数据分析，对实验数据进行统计分析，绘制实验数据的图表，并进行数据的比较和讨论。
六、实验结果与结论。
通过实验数据处理和分析，得出小球的转动惯量I为x kg·m^2。
实验结果表明，物体的转动惯量与其质量和转动半径的平方成正比，验证了转动惯量的计算公式I=mr^2。
七、实验心得体会。
本次实验通过三线摆法测量物体的转动惯量，加深了对物体转动惯量的理解，同时也锻炼了实验操作和数据处理的能力。
在实验中，我们也发现了一些问题和不足之处，对于实验过程中的误差和影响因素，需要进一步探讨和改进。
三线摆实验报告
三线摆实验报告摆是物理学中的一个非常重要的概念，它可以帮助我们理解力学中的许多基本规律。
三线摆实验就是其中的一种，旨在研究三根不同长度的摆在同一纵向平面中的摆动规律。
本文将介绍三线摆实验的基本原理、实验过程、数据处理及结论。
一、实验原理三线摆实验是应用振动和波动理论的一种典型实验。
该实验主要涉及到简谐运动、振动的叠加、重心移动以及角动量和角加速度等跟机械振动和波动有关的物理概念。
在三线摆实验中，我们需要考虑到三个不同长度的线分别对应着不同的周期，因此，它们会呈现出不同的摆动情况。
每个长度的线也会形成一个独立的小摆，在重力作用下不断摆动。
当三个小摆有一定相位关系时，它们的位移就会出现叠加，形成复杂的运动形式。
二、实验设备为了完成三线摆实验，我们需要准备如下实验设备：1、三个长度不同的细线或金属丝，分别称为1、2、3线，长度分别为30cm、40cm和50cm；2、三个小圆球（可使用子弹或其他物品代替），重量相同，挂在每个细线底部；3、细绳用于将三个细线绑在一起；4、支撑三线的架子，通常是一个竖直的杆子，长度约1-1.5m，底部有一个三角形的底座；5、指示器用于记录摆动的运动轨迹。
三、实验过程1、首先，将三个小圆球分别绑在1、2、3线的底部。
2、将三个细线绑在一起，长线在下，中线在中间，短线在上面，成一个三线摆的结构。
3、将三线结构系在摆架上，确保三个小圆球处于同一平面内，并且线长不同。
4、用指示器记录每个小球的运动轨迹，保证实验过程中线被拉直，三个小球位于同一直线上。
5、调整三个小球的初始位置，让它们呈现出一定的相位差。
6、观察获得的数据并记录下来，可以测量出振动周期等物理量。
四、数据处理1、我们可以通过记录的数据，绘制出每个小球的运动轨迹，并分析其中是否存在相位差。
2、计算每个小球的振动周期，并对比分析不同线长的振动周期的差异。
3、分析三个小球的运动状态，计算角度、角速度和角加速度等物理量，并结合摆的公式进行分析。
大学物理实验 报告实验3 三线摆报告
三线摆实验报告【1】创作者（人）：凤中句 日 期： 贰零贰贰 年1月7日林一仙 一、实验目的1、掌握水平调节与时间测量方法；2、掌握三线摆测定物体转动惯量的方法；3、掌握利用公式法测这定物体的转动惯量。
二、实验仪器三线摆装置 电子秒表 卡尺 米尺 水平器 三、实验原理1、三线摆法测定物体的转动惯量机械能守恒定律：ω2021I mgh =简谐振动：t Tπθθ2sin 0= t TT dt d ππθθω2cos 20==通过平衡位置的瞬时角速度的大小为：T02πθω=；所以有：⎪⎭⎫⎝⎛=T I mgh 02122πθ根据图1可以得到：()()1212!BC BC BC BC BC BC h +-=-=()()()()22222r R l AC AB BC --=-=从图2可以看到：根据余弦定律可得()()022211cos 2θRr r R C A -+=所以有：()()()()02222112121cos 2θRr r R l C A B A BC -+-=-=整理后可得：12102sin 4)cos 1(2BC BC Rr BC BC Rr h +=+-=θθ H BC BC 21≈+；摆角很小时有：2)2sin(00θθ=所以：HRr h 220θ=整理得：2204TH mgRr I π=；又因3b R =，3a r = 所以：22012T Hmgab I π=若其上放置圆环，并且使其转轴与悬盘中心重合，重新测出摆动周期为T 1和H 1则：2112112)(T H gab M m I π+=待测物的转动惯量为： I= I 1-I 02、公式法测定物体的转动惯量 圆环的转动惯量为：()D D MI 222181+=四、实验内容1、三线摆法测定圆环绕中心轴的转动惯量a 、用卡尺分别测定三线摆上下盘悬挂点间的距离a 、b （三个边各测一次再平均）； b 、调节三线摆的悬线使悬盘到上盘之间的距离H 大约50cm 多；c 、调节三线摆地脚螺丝使上盘水平后再调节三线摆悬线的长度使悬盘水平；d 、用米尺测定悬盘到上盘三线接点的距离H ；e 、让悬盘静止后轻拨上盘使悬盘作小角度摆动（注意观察其摆幅是否小于10度，摆动是否稳定不摇晃。
三线摆测物体转动惯量实验报告
三线摆测物体转动惯量实验报告一、实验背景在物理学中，转动惯量是一个至关重要的概念。
它决定了物体在转动时的惯性。
咱们的实验旨在通过三线摆测量不同物体的转动惯量，搞明白它们的转动特性。
想象一下，拿着一个铁球，转动时的感觉和拿着一个木块完全不同，这就是转动惯量在作祟。
1.1 三线摆的原理三线摆，简单说就是利用重力和摆动来测量。
三个线圈，连接在一起，像一根灵活的触手。
摆动起来，底下的重物受力，旋转的状态便可捕捉。
这种方法虽然看似简单，但却是极其有效的。
1.2 测量步骤先把物体挂上去，调整好位置。
然后轻轻放手，观察摆动的幅度和周期。
记录下数据，慢慢汇总。
大家都知道，细节决定成败，尤其是在这样的实验中。
二、实验过程实验过程中，我们遇到了一些小插曲。
开始的时候，摆的角度没调好，导致数据偏差。
但这也没关系，调试一下，重新开始。
每一次摆动，都是一次新的发现。
2.1 数据记录数据记录至关重要，不能马虎。
每一次摆动后，尽量记录清楚，确保数据的准确性。
比如，摆动的周期、角度，甚至是环境的温度，都是影响因素。
我们小组成员认真对待，每个人的脸上都流露出专注。
2.2 分析数据有了数据，就得分析。
利用公式计算转动惯量，得出结果。
每个人都有自己的计算方法，大家聚在一起讨论时，那种氛围热烈得很。
有人提出了不同的看法，互相启发，真是妙不可言。
2.3 实验结果最终，我们得到了不同物体的转动惯量。
通过对比，我们发现重物的形状和质量分布对结果有显著影响。
比如，圆形物体的转动惯量往往小于方形的。
这些结果让我们对物理有了更深的理解。
三、实验总结经过一系列的测量与分析，我们不仅获得了数据，还领悟到了一些更深层次的道理。
转动惯量并不是一个孤立的概念，它与物体的形状、质量都有密切关系。
3.1 实验收获在这个过程中，大家的团队合作意识提升了。
每个人都在为共同的目标努力，讨论中充满了智慧的碰撞。
每个人的想法都是一颗珍珠，串联在一起，形成了我们的“知识项链”。
三线摆测转动惯量实验报告
实验9 三线摆测转动惯量一、实验目的1.掌握三线摆法测物体转动惯量的原理和方法。
2.学习用水准仪调水平，用光电门和数字毫秒仪精密测量扭转周期。
3.验证转动惯量的平行轴定理。
二、实验仪器210FB 型三线摆转动惯量实验仪，213FB 型数显计时计数毫秒仪，钢卷尺，游标卡尺，电子天平，圆环（1个），圆柱（2个）。
三、实验原理1、三线摆法测量原理如图(1)，将两水平圆盘用等长、不可伸缩的三根细线连接构成三线摆。
下圆盘（可放真它被测物体）绕21O O 轴做扭转运动，通过测量周期及其它量，可求得下圆盘及其它被测物体的转动惯量。
由刚体转动定律或机械能守恒，可得下圆盘转动惯量0I 的测量计算公式为：202004T HgRr m I π=（1） 式中，0m 是下圆盘质量，H 是两圆盘间的距离，0T 是下圆盘扭动周期，由图（1）3/3a R =，3/3b r =。
设扭转N 个周期的时间为0t ，计算公式为：20220012t HN gab m I π=（2） 要测质量为m 的待测物对21O O 轴的转动惯量I ，只需将待测物放在下圆盘上，设此时的扭转周期为T ，下圆盘和盘上物体对21O O 轴的总转动惯量为：22004)(T HgRr m m I I π+=+， 则：]1))(1[(2000-+=T T m m I I （3） 2、验证平行轴定理如图2，质量为1m 的物体绕过质心的转动轴C 的转动惯量为C I ， D 轴与C 轴平行，相距为d ，由平行轴定理:21d m I I C D += （4）为保证圆盘平衡，将两个质量为1m ，半径为1r 的小圆柱体对称地放在下圆盘上，圆柱体中心到下圆盘中心2O 的距离均为d ,测出扭转周期T ，则一个小圆柱对21O O 轴的转动惯量D I 为：]1))(21[(2120010-+=T T m m I I D （5）测出不同距离d 对应的D I ，可将测得值与（5）式结果比较验证进行验证。
三线摆测物体转动惯量实验报告
三线摆测物体转动惯量实验报告一、实验目的本次实验的主要目的是通过三线摆测量物体转动惯量的实验，帮助同学们更好地理解转动惯量的概念，掌握三线摆的原理和使用方法，提高实验操作能力和数据处理能力。
二、实验原理转动惯量(也叫转动阻力)是描述物体在受到外力作用下，围绕某一点或轴线旋转时所表现出的抵抗运动改变的能力。
简单来说，就是物体在旋转过程中，抵抗自身发生旋转的能力。
转动惯量的单位是千克·米2。
三、实验器材1. 三线摆：一根长杆，中间连接一个质量块，下面吊一个质量块，形成一个三角形。
2. 计时器：用于记录物体旋转的时间。
3. 加速度计：用于测量物体的加速度。
4. 角度仪：用于测量物体旋转的角度。
5. 数据处理软件：用于处理实验数据，计算出物体的转动惯量。
四、实验步骤1. 将三线摆调整到水平状态，然后将质量较大的物体放在三角形的顶点，质量较小的物体放在底端。
确保两个物体之间的距离适中，以免影响实验结果。
2. 用角度仪测量物体开始旋转前的角度，然后启动计时器，记录物体旋转一周所需的时间。
重复多次，取平均值作为实验数据。
3. 在物体旋转过程中，用加速度计测量其加速度。
同样地，取多次实验数据的平均值作为实验数据。
4. 将实验数据导入数据处理软件，按照公式计算出物体的转动惯量。
五、实验结果与分析通过本次实验，我们成功地测量出了物体的转动惯量。
在实验过程中，我们需要注意以下几点：1. 确保三线摆的状态稳定，避免因为摆动过大而影响实验结果。
2. 在测量加速度时，要保持加速度计与物体的距离恒定，以免误差过大。
3. 在计算转动惯量时，要严格按照公式进行计算，避免出现错误。
通过这次实验，我们不仅掌握了三线摆测量物体转动惯量的原理和方法，还锻炼了自己的实验操作能力和数据处理能力。
希望大家在今后的学习生活中，能够将所学知识运用到实际中去，不断提高自己的综合素质。
三线摆测物体转动惯量实验报告
三线摆测物体转动惯量实验报告一、实验目的本次实验的主要目的是通过三线摆测物体转动惯量的实验，了解并掌握三线摆的基本原理、结构和使用方法，学会利用三线摆测量物体的转动惯量，为后续学习打下基础。
二、实验原理1. 三线摆是什么？三线摆就是一个由三条平行的杆子组成的摆，我们称之为“三线摆”。
它是一种简单而有趣的物理实验装置，可以用来研究物体在不同角度下的受力情况，从而计算出物体的转动惯量。
2. 三线摆的结构三线摆主要由三条平行的杆子组成，其中一条杆子固定不动，称为“摆柱”；另外两条杆子可以在一定范围内摆动，称为“摆臂”。
这两根摆臂通过一个铰链与摆柱相连。
3. 三线摆的工作原理当摆臂受到外力作用时，它们会绕着摆柱做周期性的摆动。
这种摆动会产生一个角加速度a,使得物体沿着圆周运动。
根据牛顿第二定律F=ma,我们可以得出物体所受的合力F等于它的质量m乘以角加速度a。
因此，通过测量三线摆在不同角度下的受力情况，我们就可以计算出物体的转动惯量I。
4. 如何测量物体的转动惯量？首先需要将三线摆调整到合适的位置和角度，然后让物体挂在上面。
接着记录下物体在不同角度下的受力情况(包括重力、支持力、摩擦力等),并用公式I=mg2/r2计算出物体的转动惯量。
最后再将结果进行单位换算即可得到最终结果。
三、实验步骤1. 首先组装好三线摆，并将其调整到合适的位置和角度。
注意要保证三个支点在同一平面内且相互垂直。
2. 然后将待测物体挂在三线摆上，并记录下物体的质量m和长度l。
这些数据对于计算转动惯量非常重要。
3. 接着让三线摆自由摆动一段时间，直到它停止为止。
在此过程中要注意观察物体的运动轨迹和受力情况，并及时记录下来。
4. 最后根据实验数据计算出物体的转动惯量I,并进行单位换算。
如果结果不够准确，可以适当调整三线摆的位置和角度重新进行实验。
三线摆测转动惯量实验报告
三线摆测转动惯量实验报告一、实验目的1、掌握三线摆测定物体转动惯量的原理和方法。
2、学会使用秒表、游标卡尺、米尺等测量工具。
3、加深对转动惯量概念的理解，以及其与物体质量分布和转轴位置的关系。
二、实验原理三线摆是由三根长度相等的摆线将一匀质圆盘悬挂在一个水平的圆盘支架上构成的。
当摆盘绕中心轴扭转一个小角度后，在重力作用下，摆盘将作周期性的扭摆运动。
设下圆盘质量为＄m_0$，半径为＄R_0$，上圆盘质量为＄m$，半径为＄r$，两圆盘之间的距离为＄H$，扭转角为＄＼theta$。
当下圆盘扭转一个小角度＄＼theta$ 后，其势能的改变为：＄＼Delta E_p ＝ m_0 g ＼Delta h$其中，＄＼Delta h$ 为下圆盘重心下降的高度。
由于扭转角度很小，＄＼sin\theta ＼approx ＼theta$，则：＄＼Delta h ＝＼frac{R_0^2\theta^2}｛2H}＄根据能量守恒定律，摆动过程中势能与动能相互转化，且机械能守恒。
当下圆盘摆动到最大角度时，动能为零，势能最大；当下圆盘经过平衡位置时，势能为零，动能最大。
设下圆盘摆动的周期为＄T_0$，则其转动惯量＄I_0$ 为：＄I_0 ＝＼frac{m_0gR_0^2T_0^2}｛4\pi^2H}＄对于质量为＄m$ 的待测物体放在下圆盘上时，系统的转动惯量为＄I$，摆动周期为＄T$，则有：＄I ＝ I_0 ＋ m\left(＼frac{r^2}｛2} ＋ H^2\right)＄从而可求得待测物体的转动惯量＄I$ 为：＄I ＝＼frac{m_0gR_0^2T^2}｛4\pi^2H} m_0\left(＼frac{r^2}｛2} ＋ H^2\right)＄三、实验仪器三线摆实验仪、游标卡尺、米尺、秒表、待测物体（圆环、圆柱等）。
四、实验步骤1、调节三线摆装置调节底座水平，使上、下圆盘处于水平状态。
调节三根摆线等长，且长度约为 50cm 左右。
三线摆测转动惯量实验报告
三线摆测转动惯量实验报告【三线摆测转动惯量实验报告】在物理学的海洋里，有一个神秘的小岛叫做“转动惯量”，它就像是一块隐形的石头，静静地躺在我们身边，却总是被忽略。
今天，我们就来探索这个小岛的秘密，用一颗好奇的心去发现它的存在。
让我们来定义一下什么是转动惯量。
转动惯量，简单来说，就是物体旋转起来时，保持平衡所需要的力矩大小。
这就像是你玩陀螺时的感觉，当你握住陀螺，让它开始转动，你会感觉到一股力量在推动着它，这股力量就是你的陀螺的转动惯量。
那么，如何测量一个物体的转动惯量呢？这就不得不提到我们今天的主角——三线摆了。
三线摆，听起来是不是有点复杂？其实，它就像是一个缩小版的陀螺，只不过它的结构更简单，更容易操作。
想象一下，你有一个线轴，上面挂着一根细线，线的另一端系着一个小球。
这个小球就像是你的陀螺，而线轴和细线就像是你的手臂，它们一起构成了一个可以自由旋转的系统。
现在，你要做的就是让这个系统开始旋转，然后观察它的稳定性。
如果你的手稍微一动，小球就会偏离原来的位置，这就是因为你的手臂提供了额外的转动惯量。
通过调整线轴和细线的长度，你可以改变系统的转动惯量。
当转动惯量越大时，系统越稳定；反之，则越容易受到干扰。
这就是转动惯量的神奇之处，它能够让你控制物体的运动轨迹，就像是一位魔法师，悄悄地在你的手中施展魔法。
在实验中，我们通常会使用一个秤来测量三线摆的质量。
这个秤就像一个聪明的裁判，它知道什么时候该给分数，什么时候该扣分。
当我们把三线摆挂在秤上，秤会告诉我们这个小球的质量。
有了质量，我们就可以计算出转动惯量了。
计算转动惯量并不难，我们只需要将小球的质量乘以其半径的平方，再除以2，就可以得出转动惯量。
这个过程就像是在做数学题，虽然看起来有些复杂，但只要掌握了方法，就能轻松解决。
我们来总结一下今天的实验成果。
通过我们的三线摆实验，我们不仅学会了如何测量转动惯量，还体会到了科学的乐趣和神奇。
在这个实验中，我们像是在进行一场小小的冒险，探索未知的世界，寻找隐藏在背后的奥秘。
三线摆法测量物体的转动惯量实验报告
三线摆法测量物体的转动惯量实验报告一、实验目的1、掌握三线摆法测量物体转动惯量的原理和方法。
2、学会使用秒表、游标卡尺、米尺等测量工具。
3、研究物体的转动惯量与其质量分布及转轴位置的关系。
二、实验原理三线摆是由一个均匀圆盘，用三条等长的摆线（摆线长度为 l）对称地悬挂在一个水平的圆盘上构成。
当圆盘绕垂直于盘面的中心轴OO' 作微小扭转摆动时，若略去空气阻力，圆盘的运动可以看作简谐运动。
设圆盘的质量为 m₀，半径为 R₀，对于通过圆盘中心且垂直于盘面的轴的转动惯量为 I₀。
当下盘扭转一个小角度φ 后，它将在平衡位置附近作简谐振动，其周期为：＼（T₀＝2π\sqrt{＼frac{I₀}｛m₀gh}｝＼）其中，g 为重力加速度，h 为上下圆盘之间的距离。
若将质量为 m 的待测物体放在圆盘上，且使待测物体的质心与圆盘的中心轴重合，此时系统对于中心轴的转动惯量为 I，则系统的摆动周期为：＼（T ＝2π\sqrt{＼frac{I}｛（m ＋ m₀)gh}｝＼）联立以上两式可得待测物体对于中心轴的转动惯量为：＼（I ＝（m ＋ m₀)＼frac{T²}｛T₀²}I₀\）三、实验仪器三线摆实验仪、游标卡尺、米尺、秒表、待测物体（圆环、圆柱等）、电子天平。
四、实验步骤1、调节三线摆的上、下圆盘水平。
通过调节底座上的三个旋钮，使上圆盘水平。
然后，在下圆盘上放置水准仪，调节下圆盘的三个地脚螺丝，使下圆盘也处于水平状态。
2、测量上下圆盘的半径 R₀和 R 以及两圆盘之间的距离 h。
用游标卡尺分别测量上、下圆盘的半径，测量 6 次，取平均值。
用米尺测量两圆盘之间的距离 h，测量 3 次，取平均值。
3、测量下圆盘的质量 m₀和待测物体的质量 m。
使用电子天平分别测量下圆盘和待测物体的质量。
4、测定下圆盘的摆动周期 T₀。
轻轻转动下圆盘，使其在平衡位置附近作小角度摆动。
用秒表测量下圆盘摆动 50 次的时间，重复测量3 次，计算出平均摆动周期 T₀。

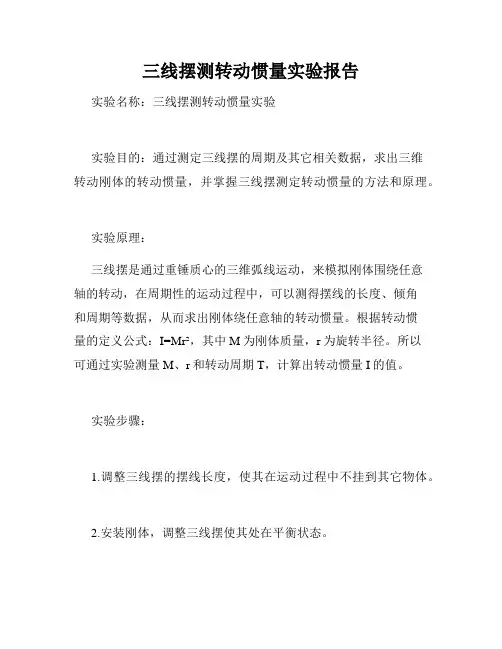

三线摆测转动惯量实验报告
三线摆测转动惯量实验报告一、实验目的1.1 理解转动惯量的定义和计算方法1.2 掌握三线摆测转动惯量的方法和步骤2.1 通过实验，提高动手能力和实验操作技巧2.2 培养团队协作精神和科学探究能力3.1 分析实验数据，得出结论3.2 提高对物理学知识的理解和应用能力二、实验器材与材料1. 三线摆：一个固定在支架上的三线摆，摆锤长度约为30cm,摆角为0°至180°。
2. 弹簧秤：用于测量物体的质量。
3. 细绳：用于连接三线摆的摆锤和固定点。
4. 计时器：用于记录实验时间。
5. 笔记本：用于记录实验数据和观察现象。
6. 砝码：用于校准弹簧秤。
三、实验步骤与方法1. 将三线摆调整到水平状态，确保摆锤与固定点在同一水平线上。
然后，用细绳将摆锤与固定点连接起来，使细绳呈“8”字形。
2. 用砝码校准弹簧秤，使其精确度达到0.1g。
3. 将待测物体(如小球)放在三线摆的摆锤上，记录物体的质量m和摆锤的高度h。
注意保持物体与摆锤之间的相对位置不变。
4. 使用计时器记录物体从静止开始到达平衡位置所需的时间t。
重复以上步骤多次，取平均值作为实验数据。
5. 根据实验数据，计算出物体的转动惯量I和摆长L的关系式：I = (m * L^2) /2h^2。
其中，m为物体质量，L为摆长，h为摆锤高度。
6. 分析实验结果，讨论转动惯量与物体质量、摆长等因素之间的关系。
四、实验结果与讨论通过本次实验，我们成功地测量了三线摆测转动惯量的方法，并得出了物体转动惯量与质量、摆长之间的关系。
在实验过程中，我们不仅提高了动手能力和实验操作技巧，还培养了团队协作精神和科学探究能力。
在实验过程中，我们发现物体的质量越大，转动惯量越大；摆长越长，转动惯量也越大。
这与理论知识相符，说明我们的实验方法是正确的。
我们还观察到了一些有趣的现象，如当物体质量较小时，需要增加计时器的精度才能准确记录物体到达平衡位置的时间；当摆长较大时，需要增加砝码的重量才能使弹簧秤精确度达到0.1g。
三线摆
实验报告（5）一、实验题目：三线摆测刚体的转动惯量二、实验目的学习掌握用三线摆测定物体转动惯量的方法，并验证转动惯量的平行轴定理。
三、实验原理1、用三线摆测刚体的转动惯量 （1）测量圆盘的转动惯量上圆盘固定，下圆盘可绕轴OO '轴作扭摆运动，当摆角很小时且略去空气阻力时，扭摆的运动可近似看作简谐运动。
根据能量守恒定律和刚体转动定律得下圆盘的转动惯量为20002m gRr I T 4Hπ=。
其中，0m 为下圆盘的质量，R 为下圆盘的半径，r 为上圆盘的半径，H 为上、下圆盘中心的距离OO '，0T 为下圆盘的摆动周期。
（2）测量圆环的转动惯量将质量为m 的待测物体放在下盘上，使待测刚体的转轴与OO '轴重合，测出此时摆动周期1T 和上下圆盘间的垂直距离0H 。
同理，可求得待测刚体和下圆盘对中心转轴OO '轴的总转动惯量为2012(m +m)gRr I T 4H π=。
如不计因重量变化而引起悬线伸长，一般认为0H H ≈。
则待测物体绕中心轴的转动惯量为221001002gRrI =I-I [(m +m)T m T ]4Hπ=- 故通过长度、质量和时间的测量，便可求出刚体绕某轴的转动惯量。
与理论值22121I =m(R +R )2'比较，可求其相对误差111I -I =100%I ε'⨯'。
2、验证平行轴定理将质量均为m '，形状和质量分布完全相同的两个圆柱体对称地放置在下圆盘上。
按同样的方法，测出两小圆柱体和下盘绕中心轴OO '的转动周期2T ，则可求出系统对中心转轴OO '的转动惯量为20222(m +2m )gRr I T 4Hπ'=测出小圆柱中心与下圆盘中心之间的距离d 以及小圆柱体的半径2R ，则由平行轴定理可求得22c I =I 2m d ''+（c I 为转动轴通过圆柱质心时系统的转动惯量）。
