管道离心泵的安装高度(精)

离心泵安装方法和注意事项

离心泵安装方法和注意事项离心泵是一种流体传动机械，广泛应用于工农业生产、市政供水、石油、化工、电力等领域。

正确的安装离心泵是确保其正常运行的重要保证，下面将详细介绍离心泵的安装方法和注意事项。

一、离心泵安装方法：1.确定泵房位置：泵房应根据工作需要合理选址，远离有毒气体、易燃物质等危险因素。

同时，还要考虑到泵的进出水管道的布置和方便的维修空间。

2.安装基础：泵的基础应根据具体情况进行设计，一般要求基础坚固、水平、稳定，并且有足够的承重能力。

在基础上放平硬木板或分体托板，以防止泵底与混凝土直接接触，减少振动和噪音。

3.进出水管道的连接：根据泵的进出水口尺寸，选择合适的弯头、法兰等管件。

管道连接应牢固可靠，且与泵的进出水口紧密配合，防止漏水或渗漏。

4.安装电动机：根据泵选型时确定的电动机功率和电源要求，选择合适的电动机。

安装时要确保电动机与泵轴相同轴线，并且通过轴套或弹性套进行连接。

5.将泵放入位：将泵放入安装基础上，用水平仪调整泵的水平度，通过调整螺栓实现平稳固定。

6.检查和调整：安装完成后，要检查泵的各个部件是否牢固可靠，且泵的旋转部分是否灵活顺畅。

根据实际情况调整泵的进出水管道和电动机位置。

7.接通电源：经过以上步骤后，可以接通电源，启动泵进行试运行，检查是否有异常声音、振动等情况。

二、离心泵安装注意事项：1.密封系统：泵的密封系统是防止泵体渗漏的重要部分，安装时要确保密封件完好，紧固件牢固。

根据介质特性选择合适的密封方式。

2.进出水管道：管道连接处应严密，防止泄漏。

泵的进水管道应设有过滤器，以防止杂质进入泵腔。

3.泵的进出水口：泵的进水口应设置在水源附近，以减小进水管道的阻力。

出水口应设有止回阀，以防止返流。

4.电动机：如果电动机靠近泵，则应注意电动机的噪音和振动是否会对泵的运行产生不良影响。

电动机的接线应符合电气安全规范。

5.地基设计：泵的地基应具有足够的强度和稳定性，避免因振动引起的破坏。

··离心泵的安装高度

化学化工学院迪丽努尔
30
2．2．5 离心泵的类型与选用
二、离心系的选用 • 1）确定输送系统的流量与压头 • 2）选择泵的类型与型号。 • 3）校核泵的性能参数
2019/10/25
化学化工学院迪丽努尔
31
二、离心系的选用
确定输送系统的流量与压头
• 流量一般为生产任务所规定,根据输送系统的安排, 用伯努利方程式计算管路所需的压头
化学化工学院迪丽努尔
16
2·2·4离心泵的安装高度四、允许吸上真空度HS
• 也可以用允许吸上真空度HS来计算泵的安装高度. • 同上,发生气蚀时,泵入口处的最小压头为
p1,min,/ρg • 若: p0 = pa (大气压)
2019/10/25
化学化工学院迪丽努尔
17
四、允许吸上真空度HS
• 从吸人液面0－0至叶轮人口截面 1－1之间（参见图2－18）列机械能衡算式，可求得最大安装高度
• pa/ρg = Hg,max + p1min/ρg
+ u12/2g + ∑Hf (0-1)
Hg
• Hg,max = pa/ρg － p1min/ρg
－ u12/2g － ∑Hf (0-1)
P0
1k 1
• IS型 — 单级单吸式，示。 • D型 — 多级离心泵, 可
满足较高压头需求 • Sh型 —双吸式离心泵,可
输送较大流量.
2019/10/25
化学化工学院迪丽努尔
25
2019/10/25
化学化工学院迪丽努尔
26
一、离心泵的类型
耐腐蚀泵
• 输送腐蚀性液体时，必须用耐腐蚀泵，耐腐蚀泵中所有与腐蚀性液体接触的各种部件都需用耐腐蚀材料制造，其系列代号为“F”。但是，用玻璃、陶瓷、橡胶等材料制造的耐腐蚀泵，多为小型泵，不属于“F” 系列。

离心泵的安装高度

离心泵的汽蚀现象与安装高度一、离心泵的汽蚀现象离心泵的汽蚀现象是指被输送液体由于在输送温度下饱和蒸汽压等于或低于泵入口处(实际为叶片入口处的)的压力而部分汽化，引起泵产生噪音和震动，严重时，泵的流量、压头及效率的显著下降，显然，汽蚀现象是离心泵正常操作所不允许发生的。

避免汽蚀现象发生的关键是泵的安装高度要正确，尤其是当输送温度较高的易挥发性液体时，更要注意。

二、离心泵的安装高度Hg允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由泵制造厂家实验测定的值，此值附于泵样本中供用户查用。

位应注意的是泵样本中给出的Hs值是用清水为工作介质，操作条件为20℃及及压力为×105Pa时的值，当操作条件及工作介质不同时，需进行换算。

(1) 输送清水，但操作条件与实验条件不同，可依下式换算Hs1＝Hs＋(Ha－－(Hυ－(2) 输送其它液体当被输送液体及反派人物条件均与实验条件不同时，需进行两步换算：第一步依上式将由泵样本中查出的Hs1；第二步依下式将Hs1换算成H΄s2 汽蚀余量Δh对于油泵，计算安装高度时用汽蚀余量Δh来计算，即用汽蚀余量Δh由油泵样本中查取，其值也用20℃清水测定。

若输送其它液体，亦需进行校正，详查有关书籍。

从安全角度考虑，泵的实际安装高度值应小于计算值。

又，当计算之Hg为负值时，说明泵的吸入口位置应在贮槽液面之下。

例2-3 某离心泵从样本上查得允许吸上真空高度Hs=5.7m。

已知吸入管路的全部阻力为，当地大气压为×104Pa，液体在吸入管路中的动压头可忽略。

试计算：(1) 输送20℃清水时泵的安装；(2) 改为输送80℃水时泵的安装高度。

解：(1) 输送20℃清水时泵的安装高度已知：Hs=5.7mHf0-1=1.5mu12/2g≈0当地大气压为×104Pa，与泵出厂时的实验条件基本相符，所以泵的安装高度为Hg=4.2 m。

离心泵的安装技术间隙规范标准

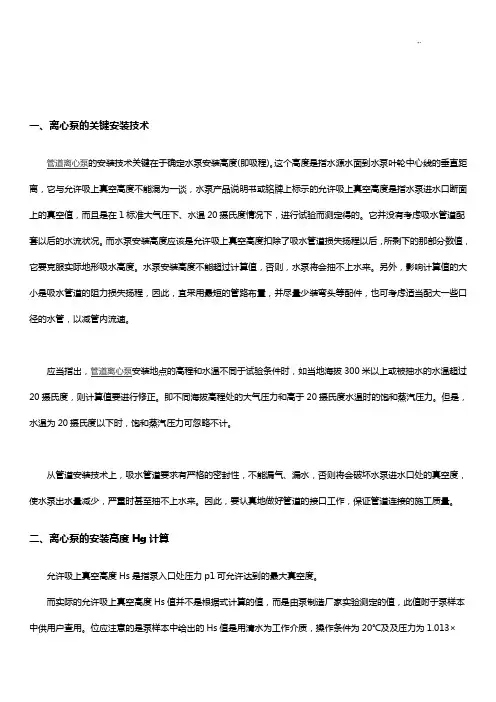

一、离心泵的关键安装技术管道离心泵的安装技术关键在于确定水泵安装高度(即吸程)。

这个高度是指水源水面到水泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在1标准大气压下、水温20摄氏度情况下，进行试验而测定得的。

它并没有考虑吸水管道配套以后的水流状况。

而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。

水泵安装高度不能超过计算值，否则，水泵将会抽不上水来。

另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用最短的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管内流速。

应当指出，管道离心泵安装地点的高程和水温不同于试验条件时，如当地海拔300米以上或被抽水的水温超过20摄氏度，则计算值要进行修正。

即不同海拔高程处的大气压力和高于20摄氏度水温时的饱和蒸汽压力。

但是，水温为20摄氏度以下时，饱和蒸汽压力可忽略不计。

从管道安装技术上，吸水管道要求有严格的密封性，不能漏气、漏水，否则将会破坏水泵进水口处的真空度，使水泵出水量减少，严重时甚至抽不上水来。

因此，要认真地做好管道的接口工作，保证管道连接的施工质量。

二、离心泵的安装高度Hg计算允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度。

而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由泵制造厂家实验测定的值，此值附于泵样本中供用户查用。

位应注意的是泵样本中给出的Hs值是用清水为工作介质，操作条件为20℃及及压力为1.013×105Pa时的值，当操作条件及工作介质不同时，需进行换算。

(1) 输送清水，但操作条件与实验条件不同，可依下式换算Hs1＝Hs＋(Ha－10.33) －(Hυ－0.24)(2) 输送其它液体当被输送液体及反派人物条件均与实验条件不同时，需进行两步换算：第一步依上式将由泵样本中查出的Hs1；第二步依下式将Hs1换算成H΄s2 汽蚀余量Δh对于油泵，计算安装高度时用汽蚀余量Δh来计算，即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。

怎样计算管道离心泵最大安装高度

离心泵安装高度,离心泵最大安装高度,离心泵安装高度计算方法管道离心泵在安装时安装高度是非常关键的，离心泵进口管道在没有安装底阀的工况下是不能高于液面必须低于进水液面也就是液体必须能灌到泵体里面来才可以，在安装底阀的工况吸程控制在6米以内比较合适。

管道离心泵之所以能把水送出去是由于离心力的作用。

水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水快速旋转，旋转着的水在离心力的作用下从叶轮中飞去，离心泵内的水被抛出后，叶轮的中心部分形成真空区域。

水源的水在大气压力(或水压)的作用下通过管网压到了进水管内。

这样循环不已，就可以实现连续抽水。

在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则泵体将不能完成吸液，造成泵体发热，震动，不出水，产生“空转”，对水泵造成损坏(简称“气缚”)造成设备事故。

离心泵安装高度计算方法离心泵允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度。

而离心泵实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由泵制造厂家实验测定的值，此值附于泵样本中供用户查用。

位应注意的是泵样本中给出的Hs值是用清水为工作介质，操作条件为20℃及及压力为1.013×105Pa 时的值，当操作条件及工作介质不同时，需进行换算。

(1)输送清水，但操作条件与实验条件不同，可依下式换算Hs1＝Hs＋(Ha－10.33)－(Hυ－0.24)(2)输送其它液体当被输送液体及反派人物条件均与实验条件不同时，需进行两步换算：第一步依上式将由泵样本中查出的Hs1；第二步依下式将Hs1换算成H?s2汽蚀余量Δh对于油泵，计算安装高度时用汽蚀余量Δh来计算，即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。

用汽蚀余量Δh由油泵样本中查取，其值也用20℃清水测定。

若输送其它液体，亦需进行校正，详查有关书籍。

吸程=标准大气压(10.33米)-汽蚀余量-安全量(0.5米)标准大气压能压管路真空高度10.33米。

管道离心泵技术规格书

管道离心泵技术规格书一、项目简介及使用地点城郊煤矿根据生产需要，计划在地面选煤厂、锅炉房、污水处理等地点使用一批管道泵、清水泵、排污泵等。

为保证购进设备满足现场使用，特提出相关技术要求。

使用地点：城郊煤矿。

二、货物名称及供货范围三、主要部件（或产品）配置要求1、水泵主要零件材质选用具有较强的抗腐蚀能力，采用不锈钢或者球墨铸铁QT600-7。

2、外露紧固件：材料的性能不低于2Cr13。

3、设备的金属结构表面都使用喷涂工艺进行防锈处理。

4、铭牌固定牢固，不易脱落。

5、电泵的平均无故障运行时间2000h。

6、噪音低于85分贝。

7、中标厂家需来矿确定出水口法兰尺寸及连接螺栓孔规格及数量，根据我矿现用使用要求供货。

四、设计、生产、制造、安装、检验检测所需资质文件具有生产许可证、产品技术鉴定证书、说明书、检验报告及合格证等证书，煤安设备必须提供煤安证书，防爆设备必须提供防爆合格证，在交货时提供。

五、货物使用环境及范围1、使用地点海拔高度+1800m左右。

2、介质中的PH值在4-10的范围内。

3、环境工作温度0-40℃。

4、水中含固体杂质的体积比为0.1%。

六、货物适用标准泵产品应遵守下述（但不限于）标准、规范和规定（最新版）：符合《煤矿机电设备完好标准》规定。

1、《离心泵技术条件Ⅲ类》 GB/T 5657-2013。

2、《离心泵、混流泵、轴流泵和旋涡泵试验方法》 GB/T3216。

3、《水泵流量的测定方法》 GB/T3214-91。

4、《泵的振动测量与评价方法》 JB/T8097-99。

5、《泵的噪声测量与评价方法》 JB/T8098-99。

6、《泵可靠性测定实验》JB/T6881-93。

6、《泵用灰铸铁件》 JB/T6880.1。

8、《泵用铸钢件》 JB/T6880.2。

9、《机械密封产品验收技术条件》 JB/T4127.3 。

10、《钢制管法兰、垫片、紧固件》 HG20615-97 。

11、电动机外壳应能承受GB 3836.1-2000 中23.4.3.1的冲击试验。

(整理)离心泵的安装高度计算方法

离心泵的安装高度计算方法在我们平时生活应用中，离心泵的使用非常广泛，但是大部分消费者如离心泵的正确使用方法还是很迷惑，安装的具体高度也不清楚。

本文详细讲述了离心泵的高度计算步骤，以及离心泵的启动原理，希望能够在日常生活应用中帮助到大家。

离心泵的安装高度计算允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度。

而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由水泵制造厂家实验测定的值，此值附于泵样本中供用户查用。

位应注意的是泵样本中给出的Hs值是用清水为工作介质，操作条件为20℃及及压力为1.013×105Pa时的值，当操作条件及工作介质不同时，需进行换算。

1 输送清水，但操作条件与实验条件不同，可依下式换算Hs1=Hs+Ha-10.33 - Hυ-0.242 输送其它液体当被输送液体及反派人物条件均与实验条件不同时，需进行两步换算：第一步依上式将由泵样本中查出的Hs1。

第二步依下式将Hs1换算成H΄s2 汽蚀余量Δh对于油泵，计算安装高度时用汽蚀余量Δh来计算，即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。

用汽蚀余量Δh由油泵样本中查取，其值也用20℃清水测定。

若输送其它液体，亦需进行校正，详查有关书籍。

吸程=标准大气压(10.33米)-汽蚀余量-安全量(0.5米)标准大气压能压管路真空高度10.33米。

例如：某泵必需汽蚀余量为4.0米，求吸程Δh?解：Δh=10.33-4.0-0.5=5.83米从安全角度考虑，泵的实际安装高度值应小于计算值。

当计算之Hg为负值时，说明泵的吸入口位置应在贮槽液面之下。

例2-3 某离心泵从样本上查得允许吸上真空高度Hs=5.7m。

已知吸入管路的全部阻力为1.5mH2O，当地大气压为9.81×104Pa，液体在吸入管路中的动压头可忽略。

试计算：1 输送20℃清水时离心泵的安装。

2 改为输送80℃水时离心泵的安装高度。

解：1 输送20℃清水时泵的安装高度。

离心泵的安装高度

2-6 离心泵的安装高度为什么要提出安装高度问题呢？倘若吸水池液面通大气，即使泵壳内的绝压（1p ）为零，即真空度为1个大气压，其安装高度g H 亦会小于或等于m 10，如图2-5所示。

若大于10米，则池中液体就不会源源不断压入泵壳内。

另外，若泵壳的绝压（1p ）小于被输送液的饱和蒸汽压（v p ），则液体将发生剧烈汽化，气泡剧烈冲向叶轮，使叶轮表面剥离、破损，发生“气蚀”现象，即气泡对叶轮的腐蚀现象。

为了避免“气蚀”。

所以必须满足v p p ≥1。

所以安装高度g H 必须小于m gp p ρ10−。

那么实际安装高度Hg 应如何计算呢？图2-5 安装高度示意图在图2-5中的贮槽液面0-0与泵入口处1-1截面，列柏努利方程得，,,02201021112000===+++=++u H z z h g u g p z g u g p z g fΘρρfg h gu g p p H −−−=∴22110ρ ………………)(a（1）气蚀余量法（h ∆）气蚀余量h ∆，是指泵入口处动压头与静压头之和⎟⎟⎠⎞⎜⎜⎝⎛+g p g u ρ1212，超过液体在操作温度下水的饱和蒸汽压具有的静压头(gp vρ之差，即g p g p g u h vρρ−⎟⎟⎠⎞⎜⎜⎝⎛+=∆1212 …………)(b改写式（a ）并将式（b ）代入得：f v vgh gp g p g p g u g p H −+−+−−=ρρρρ0212f vg h gp g p h H −−+∆−=∴ρρ0 (Ⅴ)式中, h ∆——由泵样本查得的气蚀余量值，m ； 0p ——泵工作处的大气压强，Pa ；v p ——操作温度下被输液的饱和蒸汽压，Pa ；（2）允许吸上真空高度法（s H ）目前出版的新的泵样本中，已没有列出s H 数值。

但90年代以前出版的教材和泵样本中，是列有s H 值的。

为了便于新老样本的衔接，此处简要介绍此法。

定义 gp p H s ρ−=10 将s H 代入式)(a 得：fs g h gu H H −−=221 ………………)(c考虑到泵工作地点的大气压强不一定是一个大气压，泵所需送液体也不一定是20 o C 的水，将压力与温度校正项加进去，代入式（c ）得：fv s g h g u g p g p H H −−⎟⎟⎠⎞⎜⎜⎝⎛−−⎟⎟⎠⎞⎜⎜⎝⎛−+=224.010210ρρ (Ⅵ)此即允许吸上真空高度法计算泵安装高度的公式。

离心泵的安装高度

离心泵的汽蚀现象与安装高度一、离心泵的汽蚀现象离心泵的汽蚀现象是指被输送液体由于在输送温度下饱和蒸汽压等于或低于泵入口处(实际为叶片入口处的)的压力而部分汽化，引起泵产生噪音和震动，严重时，泵的流量、压头及效率的显著下降，显然，汽蚀现象是离心泵正常操作所不允许发生的。

避免汽蚀现象发生的关键是泵的安装高度要正确，尤其是当输送温度较高的易挥发性液体时，更要注意。

二、离心泵的安装高度Hg允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由泵制造厂家实验测定的值，此值附于泵样本中供用户查用。

位应注意的是泵样本中给出的Hs值是用清水为工作介质，操作条件为20℃及及压力为×105Pa时的值，当操作条件及工作介质不同时，需进行换算。

(1) 输送清水，但操作条件与实验条件不同，可依下式换算Hs1＝Hs＋(Ha－－(Hυ－(2) 输送其它液体当被输送液体及反派人物条件均与实验条件不同时，需进行两步换算：第一步依上式将由泵样本中查出的Hs1；第二步依下式将Hs1换算成H΄s2 汽蚀余量Δh对于油泵，计算安装高度时用汽蚀余量Δh来计算，即用汽蚀余量Δh由油泵样本中查取，其值也用20℃清水测定。

若输送其它液体，亦需进行校正，详查有关书籍。

从安全角度考虑，泵的实际安装高度值应小于计算值。

又，当计算之Hg为负值时，说明泵的吸入口位置应在贮槽液面之下。

例2-3 某离心泵从样本上查得允许吸上真空高度Hs=5.7m。

已知吸入管路的全部阻力为，当地大气压为×104Pa，液体在吸入管路中的动压头可忽略。

试计算：(1) 输送20℃清水时泵的安装；(2) 改为输送80℃水时泵的安装高度。

解：(1) 输送20℃清水时泵的安装高度已知：Hs=5.7mHf0-1=1.5mu12/2g≈0当地大气压为×104Pa，与泵出厂时的实验条件基本相符，所以泵的安装高度为Hg=4.2 m。

两种方法计算泵的最大安装高度

两种方法计算泵的最大安装高度缺失了计算过程，下面进行补充。

根据公式Hs1＝Hs＋(Ha－10.33)－(Hv－0.24)，代入数据得：Hs1＝5.7＋(9.81×10^4/10^5－10.33)－(0.023/10^5－0.24) Hs1≈5.7m根据公式Hg=Hs1－Hf0-1/2g，代入数据得：Hg=5.7－1.5/2×9.81Hg≈2.8m所以，输送20℃清水时泵的安装高度为2.8m。

2)改为输送80℃水时，根据公式Hs1＝Hs＋(Ha－10.33)－(Hv－0.24)，代入数据得：Hs1＝5.7＋(9.81×10^4/10^5－10.33)－(0.719/10^5－0.24) Hs1≈5.6m根据公式Hg=Hs1－Hf0-1/2g，需要先计算Hf，代入公式（1）中，代入数据得：V=4×Q/3600×π×d^2V≈0.6m/sλ=0.02+0.0018÷(0.6×d)Hf=λ×L×V^2/ d×2g代入数据得：Hf≈0.23m代入公式Hg=Hs1－Hf0-1/2g，得：Hg≈2.7m所以，输送80℃水时泵的安装高度为2.7m。

需要注意的是，这些计算结果仅供参考，实际操作中还需考虑其他因素，如泵的使用寿命、维护保养等。

本文介绍了泵的安装高度的计算方法和吸程的概念。

首先，对于输送常温水的情况，可以根据当地大气压和泵出厂时的实验条件计算出泵的安装高度。

其次，在输送80℃水的情况下，需要进行Hs值的换算，并根据计算结果确定泵的安装高度。

接着，针对离心泵的情况，通过计算管中水的流速和允许吸上高度的修正值来确定最大安装高度。

最后，对于油泵的安装高度计算，需要考虑汽蚀余量的影响。

吸程的定义有两种说法，可以理解为自吸高度或泵允许的安装高度。

测试水泵的吸程可以安装真空表进行实验。

关于离心泵的底阀，它的作用是防止泵停止后吸水管道中的水流失，需要重新灌水。

离心泵安装高度的确定及气蚀的控制措施
