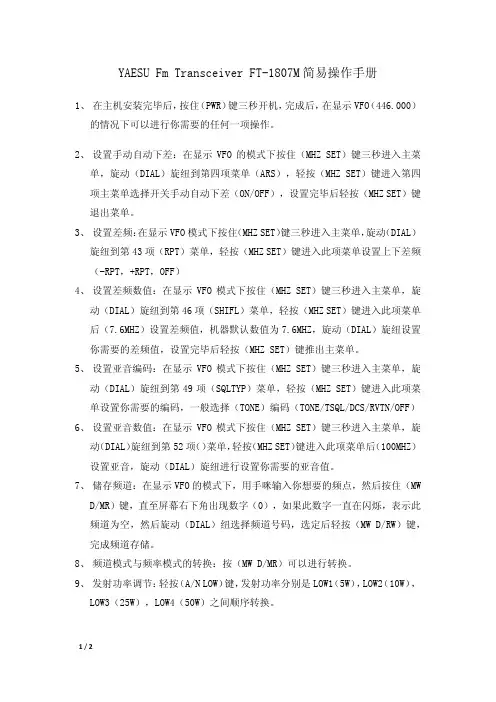

八重州 FT-1807M简易操作手册

八重州 FT-1807M简易操作手册

YAESU Fm Transceiver FT-1807M简易操作手册1、在主机安装完毕后,按住(PWR)键三秒开机,完成后,在显示VFO(446.000)的情况下可以进行你需要的任何一项操作。

2、设置手动自动下差:在显示VFO的模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第四项菜单(ARS),轻按(MHZ SET)键进入第四项主菜单选择开关手动自动下差(ON/OFF),设置完毕后轻按(MHZ SET)键退出菜单。

3、设置差频:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第43项(RPT)菜单,轻按(MHZ SET)键进入此项菜单设置上下差频(-RPT,+RPT,OFF)4、设置差频数值:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第46项(SHIFL)菜单,轻按(MHZ SET)键进入此项菜单后(7.6MHZ)设置差频值,机器默认数值为7.6MHZ,旋动(DIAL)旋纽设置你需要的差频值,设置完毕后轻按(MHZ SET)键推出主菜单。

5、设置亚音编码:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第49项(SQLTYP)菜单,轻按(MHZ SET)键进入此项菜单设置你需要的编码,一般选择(TONE)编码(TONE/TSQL/DCS/RVTN/OFF) 6、设置亚音数值:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第52项()菜单,轻按(MHZ SET)键进入此项菜单后(100MHZ)设置亚音,旋动(DIAL)旋纽进行设置你需要的亚音值。

7、储存频道:在显示VFO的模式下,用手咪输入你想要的频点,然后按住(MWD/MR)键,直至屏幕右下角出现数字(0),如果此数字一直在闪烁,表示此频道为空,然后旋动(DIAL)纽选择频道号码,选定后轻按(MW D/RW)键,完成频道存储。

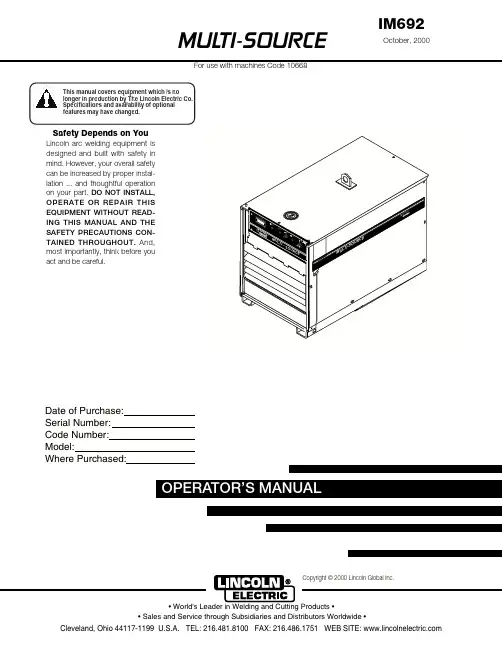

林肯电气焊接设备操作手册说明书

林肯电气焊接设备操作手册说明书

MUL TI-SOURCEOPERATOR’S MANUALFor use with machines Code 10668October, 2000IM692Safety Depends on YouLinco ln arc welding equipment is designed and built with safety in mind. However, your overall safety can be increased by proper instal-latio n ... and tho ughtful o peratio n on your part.DO NOT INSTALL,OPERATE OR REPAIR THIS EQUIPMENT WITHOUT READ-ING THIS MANUAL AND THE SAFETY PRECAUTIONS CON-TAINED THROUGHOUT.And,most importantly, think before you act and be careful.Copyright © 2000 Lincoln Global Inc.This manual covers equipment which is nolonger in production by The Lincoln Electric Co. Speci cations and availability of optional features may have changed.Mar ‘95Mar ‘95Mar. ‘93for selecting a QUALITY product by Lincoln Electric. We want you to take pride in operating this Lincoln Electric Company product ••• as much pride as we have in bringing this product to you!Read this Operators Manual completely before attempting to use this equipment. Save this manual and keep it handy for quick reference. Pay particular attention to the safety instructions we have provided for your protection.The level of seriousness to be applied to each is explained below:vvOther indicator lights include the amber Thermal light that signals when the long term output current limit has been exceeded. This limit is determined by a ther-mostat sensing the temperature of the negative output lead from the secondary coils. The white Power light indicates when the Control board is energized. The three lights are high intensity LEDs for improved visi-bility in daylight.The Output Power display uses high intensity LEDs to indicate the percentage of full rated output the machine is supplying.Two additional thermostats protect the machine in the case of fan failure or blocked air flow. The SCR heat sink thermostat responds first to loss of air flow at nor-mal output loads. This thermostat will disable the machine output. The transformer iron rear thermostat senses that the lamination (and thus the coil insula-tion) is over heating (which can happen even if the output is disabled). This thermostat will interrupt power to the Control board causing the input contactor to open until the iron cools.The only user controls are an on-off toggle Power switch that energizes the machine and a 10 A circuit breaker protecting the fan auxiliary against short cir-cuits.DESIGN FEATURES - ALL MODELSSPECIFICATIONS,DESIG N FEATURES AND ADVANTAGESCase parts are predominantly stainless steel, the PC boards are potted in trays, the controls are sealed, all machine coils are copper and the whole transformer is varnish dipped to maximize environmental withstand capability. The coils are all conservatively rated for long life.The Multi-Source output regulates against wide changes in output loading and input line voltage varia-tions to supply a consistently stable voltage high enough to allow the Multi-Welds to provide good man-ual electrode capability.SAFETY PRECAUTIONSGENERAL DESCRIPTIONThe Multi-Source is designed to supply power to the Multi-Weld welders. It has a wide range three phase AC input and can be operated on 50 or 60 Hz. The Multi-Source output peak voltage regulates against wide changes in output loading and input line voltage variations to supply a consistently stable voltage high enough to allow the Multi-Welds to provide good man-ual electrode capability.Primary input voltage taps are selected by a single movable link on the reconnect panel. Main trans-former auxiliary windings power the firing circuit and fan motor. The control auxiliary transformer has a sin-gle, wide range primary and is not reconnectable.The Fan As Needed feature is activated by an output current of 20 Adc or a thermostat on the main trans-former iron.An independent safety circuit on the Control board monitors the voltage peaks and opens the input con-tactor if the limit is exceeded. The green Safe Output light indicates when the machine output voltage isFACTORY INSTALLED OPTIONS / ACCESSORIESThere are no factory installed options.FIELD INSTALLED OPTIONS / ACCESSORIESK1735-1 Multi-Weld 350, Multi-process controller.K857, K857-1 Remote Control, Control Multi-Weldremotely (25 or 100 ft.).K1736-1 Distribution Box, Connects up to 10 Multi-Welds.K449 LN-25, Across the arc wire feeder.K1788-1 Roll Cage, Protect power source, facilitate moving, store cable.K1806-1 Multi-Weld Four Pack, Mounting / lift rack for M-S and four M-Ws.K1807-1 Multi-Weld Eight Pack, Mounting / lift rack for M-S and eight M-Ws.S20428Paralleling Kit,Allows two machines toequally share double load.MACHINE CALIBRATION SPECIFICATIONThe Multi-Source digital display is controlled by a cur-rent sensing circuit on the Control board. The display reads 100 when machine output is a little over 40 kW. To recalibrate the display, the machine output may loaded with Multi-Weld welders or resistive grids or a combination of both to obtain an output of 533 Adc as read by a calibrated standard ammeter. Trimmer resistor R49 may be adjusted to cause the display to read 100.This Troubleshooting Guide is provided to help you locate and repair possible machine malfunctions.Simply follow the three-step procedure listed below.Step 1.LOCATE PROBLEM (SYMPTOM).Look under the column labeled “PROBLEM (SYMP-TOMS)”. This column describes possible symptoms that the machine may exhibit. Find the listing that best describes the symptom that the machine is exhibiting.Step 2.POSSIBLE CAUSE.The second column labeled “POSSIBLE CAUSE” liststhe obvious external possibilities that may contribute to the machine symptom.Step 3.RECOMMENDED COURSE OF ACTIONThis column provides a course of action for the Possible Cause, generally it states to contact your local Lincoln Authorized Field Service Facility.If you do not understand or are unable to perform the Recommended Course of Action safely, contact your local Lincoln Authorized Field Service Facility.HOW TO USE TROUBLESHOOTING GUIDEService and Repair should only be performed by Lincoln Electric Factory Trained Personnel.Unauthorized repairs performed on this equipment may result in danger to the technician and machine operator and will invalidate your factory warranty. For your safety and to avoid Electrical Shock, please observe all safety notes and precautions detailed throughout this manual.__________________________________________________________________________5. LEDs 1 through 6 indicate gate signals are being sent to the main SCRs 1 through 6 respectively. If LED2 on the Control board is bright, along with LEDs 7, 8, and 9 on Firing board, and LEDs 1through 6 are unequal in brightness, check to make sure lead 231 between Control board and Firing board is not broken. (If lead 231 is removed while the machine output is at open circuit, the output voltage peaks may be unregulated and cause the over-voltage protection circuit to open the input contactor. The over-voltage protection circuit may disabled by disconnecting lead 222D at the nega-tive output stud or at pin 1 of P2. NOTE: Themachine may not be used for welding with the pro-tection circuit disabled.6. If one or more of LEDs 1 through 6 are off, LEDs 7,8, and 9 are on and the voltage on lead 231 from the Control board (pin 13, P5 to pin 12, P5) is 3 to 13Vdc replace the Firing PCB.PC BOARD TROUBLESHOOTING GUIDE - FIRING P .C.BOARD1. LEDs 1 through 9 must be lit when the Multi-Source is turned on and the Control board is sending an enable signal to the Firing board (pin 7 in P8 is low in reference to common at pin 12 in P5).2. LEDs 7, 8, and 9 indicate AC power being supplied to the P.C. board from auxiliary windings on the main transformer (T1). If a LED is not on, turn the machine off and unplug P8 from the firing board.Turn the machine back on and check the following voltages:3. If all voltages are present, turn power off, and plug P5 back into J5. Turn power back on. If LEDs 7, 8or 9 are still not lit, replace Firing PCB.4. If voltages were not present, check the circuit back through the external dropping resistors to the auxil-iary windings for a possible open resistor or wire.PC BOARD TROUBLESHOOTING GUIDE - CONTROL P .C.BOARD1. The white Power light on the machine control panel indicates that the Control board power supply is being supplied by rectified secondary voltage from the Control transformer (T2) by way of the Power switch and transformer iron rear thermostat.2. LED1 indicates machine output voltage. At normal output voltages, LED1 will be brightly lit.3. LED2 indicates the level of the control signal to the Firing board. The brightness of LED2 is inversely proportional to machine output because the control signal increases as the machine output decreases.4. LED3 lights when the current amplifier senses an output current over about 10 amps and sends a sig-nal to turn the cooling fan on. If LED3 is on but the fan is not , there could be a problem with the fan motor or the fan motor drive circuit (see LED6).5. LED4 says that some signal, either thermostat, out-put current or output over-current is calling for the fan to operate.6. LED5 tells us that the current signal from the shunt is too high. If LED5 is lit for 5-8 seconds, the enable signal to the Firing board is made high to shut off the output SCRs. In the case of a short duration current overload, LED5 may only be briefly litbecause, in normal operation, the machine output immediately goes to zero. Once disabled, the out-put will remain off for about 75 seconds.7. LED6 indicates that the input to the fan motor opto triac driver has been energized. LED6 should be on as long as the fan motor runs. LED6 and the fan motor will be on for about 5 minutes after LED4goes off.8. LED7 will light when the shorted SCR circuit acti-vates. A positive voltage on the negative output stud (AC instead of DC on the output studs) will activate a circuit causing the input contactor to open. This circuit is active only when the enable signal to the Firing board is high (the output is off).The contactor will remain open (and the whitePower light will remain on) until the Power switch is turned off (or the input power to the machine is oth-erwise removed) for about 1 second and then turned on again.9. The green Safe Output light on the control panel when the machine output voltage is present and safe. It lights when the machine output is between 40 Vdc and 113 volts peak. 10. The yellow Thermal light on the front panel lightswhen the open thermostat signal is sent to the fan control and output disable circuits.Now Available...12th EditionThe Procedure Handbook of Arc WeldingWith over 500,000 copies of previous editions published since 1933, the Procedure Handbook is considered by many to be the “Bible” of the arc welding industry.This printing will go fast so don’t delay. Place your order now using the coupon below.The hardbound book contains over 750 pages of welding information, techniques and procedures. Much of this material has never been included in any other book.A must for all welders, supervisors, engineers and designers. Many welding instructors will want to use the book as a reference for all students by taking advantage of the low quantity discount prices which include shipping by 4th class parcel post.$15.00postage paid U.S.A. MainlandHow To Read Shop DrawingsThe book contains the latest information and application data on the American Welding Society Standard Welding Symbols. D etailed discussion tells how engineers and draftsmen use the “short-cut” language of symbols to pass on assembly and welding information to shop personnel.Practical exercises and examples develop the reader’s ability to visualize mechanically drawn objects as they will appear in their assembled form.187 pages with more than 100 illustrations. Size 8-1/2” x 11”Durable, cloth-covered board binding.$4.50postage paid U.S.A. MainlandNew Lessons in Arc WeldingLessons, simply written, cover manipulatory techniques;machine and electrode characteristics; related subjects,such as distortion; and supplemental information on arc welding applications, speeds and costs. Practice materials,exercises, questions and answers are suggested for each lesson.528 pages, well illustrated, 6” x 9” size, bound in simulated,gold embossed leather.$5.00postage paid U.S.A. MainlandNeed Welding Training?The Lincoln Electric Company operates the oldest and most respected Arc Welding School in the United States at its corporate headquarters in Cleveland, Ohio. Over 100,000stu-dents have graduated. Tuition is low and the training is “hands on”For details write:Lincoln Welding School 22801 St. Clair Ave.Cleveland, Ohio 44117-1199.and ask for bulletin ED-80 or call 216-383-2259 and ask for the Welding School Registrar.Lincoln Welding SchoolBASIC COURSE $700.005 weeks of fundamentalsThere is a 10%discount on all orders of $50.00 or more for shipment at one time to one location.Orders of $50 or less before discount or orders outside of North America must be prepaid with charge, check or money order in U.S. Funds Only.Prices include shipment by 4th Class Book Rate for U.S.A. Mainland Only.Please allow up to 4 weeks for delivery.UPS Shipping for North America Only.All prepaid orders that request UPS shipment please add:$5.00For order value up to $49.99$10.00For order value between $50.00 & $99.99$15.00For order value between $100.00 & $149.00For North America invoiced orders over $50.00 & credit card orders, if UPS is requested, it will be invoiced or charged to you at cost.Outside U.S.A. Mainland order must be prepaid in U.S. Funds. Please add $2.00 per book for surface mail or $15.00 per book for air parcel post shipment.METHOD OF PAYMENT:(Sorry, No C.O.D. Orders)CHECK ONE:Name:_______________________________________________Please Invoice (only if order is over $50.00)Address:_______________________________________________Check or Money Order Enclosed, U.S. Funds only _______________________________________________Credit Card - Telephone:_______________________________________________Signature as it appears on Charge Card:Account No.Exp Date|_|_||_|_|______________________Month YearUSE THIS FORM TO ORDER:Order from:BOOK DIVISION, The Lincoln Electric Company, 22801 St. Clair Avenue, Cleveland, Ohio 44117-1199BOOKS OR FREE INFORMATIVE CATALOGS Telephone: 216-383-2211 or, for fastest service, FAX this completed form to: 216-361-5901.Lincoln Welding School Titles:Price Code QuantityCost(ED-80)New Lessons in Arc Welding $5.00L Seminar Information Procedure Handbook “Twelfth Edition”$15.00PH (ED-45)How to Read Shop Drawings $4.50H Educational Video Information Incentive Management $5.00IM (ED-93) A New Approach to Industrial Economics $5.00NA James F. Lincoln Arc Welding The American Century of John C. Lincoln $5.00AC Foundation Book Information Welding Preheat Calculator $3.00WC-8(JFLF-515)Pipe Welding Charts $4.50ED-89SUB TOTALAdditional Shipping Costs if anyJapaneseChineseKoreanArabicREAD AND UNDERSTAND THE MANUFACTURER’S INSTRUCTION FOR THIS EQUIPMENT AND THE CONSUMABLES TO BE USED AND FOLLOW YOUR EMPLOYER’S SAFETY PRACTICES.SE RECOMIENDA LEER Y ENTENDER LAS INSTRUCCIONES DEL FABRICANTE PARA EL USO DE ESTE EQUIPO Y LOS CONSUMIBLES QUE VA A UTILIZAR, SIGA LAS MEDIDAS DE SEGURIDAD DE SU SUPERVISOR.LISEZ ET COMPRENEZ LES INSTRUCTIONS DU FABRICANT EN CE QUI REGARDE CET EQUIPMENT ET LES PRODUITS A ETRE EMPLOYES ET SUIVEZ LES PROCEDURES DE SECURITE DE VOTRE EMPLOYEUR.LESEN SIE UND BEFOLGEN SIE DIE BETRIEBSANLEITUNG DER ANLAGE UND DEN ELEKTRODENEINSATZ DES HER-STELLERS. DIE UNFALLVERHÜTUNGSVORSCHRIFTEN DES ARBEITGEBERS SIND EBENFALLS ZU BEACHTEN.JapaneseChineseKoreanArabicLEIA E COMPREENDA AS INSTRUÇÕES DO FABRICANTE PARA ESTE EQUIPAMENTO E AS PARTES DE USO, E SIGA AS PRÁTICAS DE SEGURANÇA DO EMPREGADOR.。

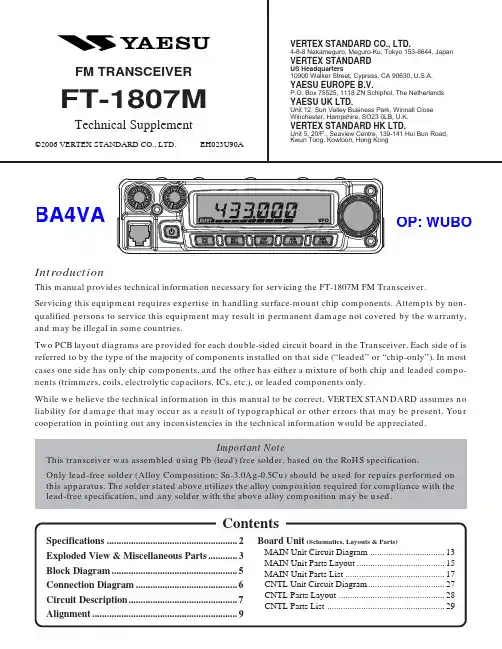

FT-1807M 维修手册

FT-1807M 维修手册
Operating Temperature Range: Case Size (WxHxD): Weight (Approx.):
Tx 400 - 470 MHz Rx 400 - 470 MHz 5/10/12.5/15/20/25/50/100 kHz ±600 kHz Better than ±5 ppm (–20 °C to +60 °C) F2D/F2A/F3E 50 Ohms, unbalanced 13.8 V DC ±15%, negative ground Rx: less than 0.7 A, less than 0.3 A (squelched) Tx: 10 A (50 W) /7 A (25 W) /5 A (10 W) /4 A (5 W) –20° C to +60° C 140 x 40 x 146 mm (w/o knobs) 1.2 kg
Two PCB layout diagrams are provided for each double-sided circuit board in the Transceiver. Each side of is referred to by the type of the majority of components installed on that side (“leaded” or “chip-only”). In most cases one side has only chip components, and the other has either a mixture of both chip and leaded components (trimmers, coils, electrolytic capacitors, ICs, etc.), or leaded components only.

车台1807使用说明书

车台1807使用说明书
自驾旅游FB区
新越团四川分会
F3车友会
乐风风人院
车友跳蚤市场
维修答疑区
乐风改酷地带
红腾集结号
精彩回顾
维修改装区
宠物专区
比亚迪F0
嘉年华
雅力士车友会
POLO车友会
轻按(MHZ
SET)键进入主菜单选择(OFF关闭,KEY仅锁手咪键盘,DIAL仅锁频道旋纽,K+D锁S手咪和频道旋纽,PTT仅锁发射,6G+A-p)l(_&G&f;I
K+P锁手咪键盘和发射键,D+P锁频道选牛和发射键,ALL全部锁定)需要的选项。
11:自动关机设置:在显示VFO的模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第1项(APO)菜单,
轻按(MHZ SET)键进入第一项主菜单选择(30MIN,1H,3H,5H,8H)关机时间。
2:屏幕亮度调节:在显示VFO的模式下按住(MHZ
汽车初体验
扫雷挖金区
谍乐吧
地区车友会
北京车友会
天通苑车友会
天津车友会
山东车友会
莒南车友会
广州车友会
上海车友会
成都车友会
武汉车友会
深圳车友会
沈阳车友会
西安车友会
瑞|奇瑞车友会|QQ车友会|QQ|小学|汽车|小型车|车友会|qq小学|下载|论坛|聚会|照片|北京|QQ车友会|奇瑞QQ|奇瑞QQ维修|奇瑞QQ维修保养|奇瑞QQ团购|汽车音响|QQ改装|S16|'O$}4I,F
Z#p E
5:设置亚音编码:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第49项(SQLTYP)菜单,

OmniTouch 7 桌面摆放站说明书

OmniTouch 7 桌面摆放站说明书

OMNITOUCH 7™TABLE TOP STANDCat. No. 99A16PK-A3106-10-00-0AWARNINGS AND CAUTIONS• W ARNING: TO AVOID DEATH OR SERIOUS PERSONAL INJURY never push objects of any kind into this product through openings, as they may touch dangerous voltages.• W ARNING: TO AVOID DEATH OR SERIOUS PERSONAL INJUR Y never touch uninsulated wires or terminals unless the wiring has been disconnected at the network interface.• R ead and understand all instructions. Follow all warnings and instructions marked on the product.WARNINGS AND CAUTIONS• D o not use this product near water – e.g., near a tub, wash basin, kitchen sink or laundry tub, in a wet basement, or near a swimming pool.• N ever install communications wiring or components during a lightning storm.• N ever install communications components in wet locations unless the components are designed specifically for use in wet locations.• U se caution when installing or modifying communications wiring or components.• S AVE THESE INSTRUCTIONS.DescriptionThe Leviton® 99A16 Table Top Stand is used to mount an OmniTouch 7 Touchscreen for table top applications. It is ideal for board rooms, conference areas, as well as home theaters, and bedside tables.Included in kit1 - Table top stand4 - Hook-and-Loop fasteners (for securing the OmniTouch 7 to the stand)4 - Rubber feet (for shock absorption and a skid-free application) Installation1.R emove the plastic cover from one of the rubber feet, exposing theadhesive.2.P ress and firmly hold the rubber foot to one of the four mountinglocations on the bottom of the stand, for approximately 5 secondsto insure a secure attachment. Refer to Figure 1 for recommendedmounting locations.3.R epeat Steps 1 and 2 for the remaining 3 rubber feet.4.S eparate the 4 “Hook-and-Loop” fasteners from each other.5.R emove the plastic covers from one of the “Hook” fasteners, exposingthe adhesive backs.6. P ress and firmly hold the “Hook” fasteners combination to one of thefour mounting locations on the front of the stand, for approximately5 seconds to insure a secure attachment. Refer to Figure 2 forrecommended mounting locations.7. R epeat Steps 5 and 6 for the remaining 3 “Hook” fasteners.8.L ightly press each of the “Loop” fasteners back onto the respective“Hook” fasteners.9.R emove the plastic covers from the 4 exposed “Loop” fasteners.10.P lace the OmniTouch 7 into the stand, allowing the back of theOmniTouch 7 to make contact with the adhesive on the “Loop”fasteners. Press and hold firmly for approximately 5 seconds.Figure 1 BottomFigure 2 FrontCOPYRIGHT AND TRADEMARK INFORMATIONThis document and all its contents herein are subject to and protected by international copyright and other intellectual property rights and are the property of Leviton Manufacturing Co., Inc, its subsidiaries, affiliates and/or licensors. Use herein of third party trademarks, service marks, trade names, brand names and/or product names are for informational purposes only, are/may be the trademarks of their respective owners; such use is not meant to imply affiliation, sponsorship, or endorsement. No part of this document may be reproduced, transmitted or transcribed without the express written permission of Leviton Manufacturing Co., Inc.FOR CANADA ONLYFor warranty information and/or product returns, residents of Canada should contact Leviton in writing at Leviton Manufacturing of Canada Ltd to the attention of the Quality Assurance Department, 165 Hymus Blvd, Pointe-Claire (Quebec), Canada H9R 1E9 or by telephone at 1 800 405-5320.LEVITON LIMITED WARRANTYLeviton warrants to the original consumer purchaser and not for the benefit of anyone else that products manufactured by Leviton under the Leviton brand name (“Product”) will be free from defects in material and workmanship for the time periods indicated below, whichever is shorter: • OmniPro II and Lumina Pro: three (3) years from installation or 42 months from manufacture date. • Omni LTe, Omni IIe, and Lumina: two (2) years from installation or 30 months from manufacture date. • BitWise Controllers, Accessories: two (2) years from installation or 30 months from manufacture date. • Lumina Gateway Controllers: two (2) years from installation or 30 months from manufacture date. • Thermostats, Accessories: two (2) years from installation or 30 months from manufacture date. • Batteries: Rechargeable batteries in products are warranted for ninety (90) days from date of purchase. Note: Primary (non-rechargeable) batteries shipped in products are not warranted. Products with Windows®Operating Systems: During the warranty period, Leviton will restore corrupted operating systems to factory default at no charge, provided that the product has been used as originally intended. Installation of non-Leviton software or modification of the operating system voids this warranty. Leviton’s obligation under this Limited Warranty is limited to the repair or replacement, at Leviton’s option, of Product that fails due to defect in material or workmanship. Leviton reserves the right to replace product under this Limited Warranty with new or remanufactured product. Leviton will not be responsible for labor costs of removal or reinstallation of Product. The repaired or replaced product is then warranted under the terms of this Limited Warranty for the remainder of the Limited Warranty time period or ninety (90) days, whichever is longer. This Limited Warranty does not cover PC-based software products. Leviton is not responsible for conditions or applications beyond Leviton’s control. Leviton is not responsible for issues related to improper installation, including failure to follow written Installation and operation instructions, normal wear and tear, catastrophe, fault or negligence of the user or other problems external to the Product. To view complete warranty and instructions for returning product, please visit us at .。

GARMIN佳明eTrex20中文使用手册

GARMIN佳明eTrex20中文使用手册

知识产权声明
本机功能及内容仅提供本产品购买人使用,不得私自转载、转 印、复制、更改内容、扫描储存提供给他人,或用作其他用 途。本机所标示的商品文字或图片仅为说明辅助的用途,并非 作为商标使用,原商品商标的知识产权仍为原权利人所有。
eTrex 20 中文使用手册
1
注意事项
注意事项
全球卫星定位系统(Global Positioning System,GPS),由美 国国防部研发及管理,并负责该系统的正常运作及定位精度
4. eTrex 20符合美国 FCC 法规第15条中,关于Class B级数码 设备的条件,使用时仍可能会有温和的无线通讯辐射。使 用者需自行调整使用位置,避免被其他设备干扰,导致信 号接收与运作不正常;另外,也需注意本接收机是否会影
2
eTrex 20 中文使用手册
注意事项
响到其他通讯设备的正常工作。上述的干扰状态并不在本 产品所保证事项内。
第三章 航点标定与管理.............................................19
3.1 自建航点说明 ....................................................................19 3.2 使用现场标定功能 ............................................................20 3.3 手动输入法 ........................................................................21 3.4 投影航点法 ........................................................................22 3.5 电子地图法 ........................................................................23 3.6 航点管理 ............................................................................23

滇驰CZ801电子皮带秤控制仪表使用说明书

滇驰CZ801电子皮带秤控制仪表使用说明书

CZ801电子皮带秤控制仪表使用说明书上 海 滇 驰 电 子 电 器 有 限 公 司目录第一章 前言 (4)1.1 声明 (4)1.2 概述 (4)1.3 使用环境 (4)1.4 电源 (4)第二章 仪表构成 (5)2.1 人机界面(触摸屏) (5)2.2 控制主板 (5)2.2.1 称重传感器输入 (5)2.2.2 速度传感器输入 (5)2.2.3 开关量输入 (5)2.2.4 开关量输出 (5)2.3 模拟量卡(选配) (6)2.4 通讯卡(选配) (6)第三章 控制仪表安装 (7)3.1 总述 (7)3.2 安装 (7)3.3 接线 (7)第四章 使用操作 (8)4.1 首页界面 (8)4.2 称量界面(主页) (9)4.3 仪表设置 (10)4.3.1 参数设置 (10)4.3.2 秤数据设置 (12)4.3.3 输入输出设置 (14)4.3.4 报警设置 (15)4.3.5 通讯打印 (16)4.4 校准 (17)4.4.1 手动建立测试周期(推荐) (17)4.4.2 自动建立测试周期 (18)4.4.3 零点校准 (19)4.4.4 挂码校准 (20)4.4.5 链码校准 (21)4.4.6 电子校准 (22)4.4.7 实物校准 (23)附录1 端子接线图 (24)附录2 数据设定记录 (25)第一章 前言1.1 声明在使用本仪表前请认真仔细地阅读和理解本使用说明书,任何不当的操作可能导致人身伤害或者设备的损坏。

1.2 概述电子皮带秤控制仪表通过检测称重传感器的重量信号和皮带的速度信号,对皮带上的流动物料进行连续称重,能指示物料的瞬时传送量,并能进行累计计量,计量出物料总量的一种控制仪表装置。

本仪表采用新型微处理器为控制核心。

采用人机界面(触摸屏)作为显示操作器件,比较传统的普通液晶显示加按键操作方式具有显示内容直观丰富、使用操作简便、界面友好易懂等优点,出厂默认配置7寸触摸屏,用户根据需要可选择其它屏幕尺寸的触摸屏。

FT1807的中文使用说明书

FT1807的中文使用说明书

FT1807的中文使用说明书FT1807菜单中文说明APO功能: 离开特征的准许/ 失去能力自动的力量。

可得的价值: 30MIN/1HOUR/3HOUR/5HOUR/8HOUR/走开假设值: 走开2 AR BEP功能: 在艺术操作期间的选择哔哔声选项。

可得的价值: 在 RNG/ 总是 /走开中假设值:在 RNG 中在 RNG 中: 健全的哔哔声只有当收音机最初发现你是在范围里面的时候。

总是: 哔哔声声音每一次输询传输从另一个车站被收到( 每一 15 或 25 秒何时在范围中).走开: 没有注意哔哔声声音。

3 AR INT功能: 在艺术操作期间的选择输询间隔。

可得的价值: 25SEC/15SEC假设值: 25SEC4 ARS功能: 活化/ 解除动员自动的重复人变化特征。

可得的价值: ON/OFF假设值: 在5 BCLO功能: 准许/ 失去能力忙碌的频道锁- 出自特征。

可得的价值: ON/OFF假设值: 走开6 哔哔声功能: 准许/ 失去能力主要哔哔声。

可得的价值: KY+ SCN/ 钥匙 /走开假设值: KY+SCNKY+SC: 当你按任何的钥匙时候 , 哔哔声听, 或当扫描机停止的时候。

钥匙: 哔哔声声音当你按任何的钥匙时候。

走开: 哔哔声是残废的。

7 铃功能: 选择 CTCSS/直流/EPCS 呜钟者重复。

可得的价值: 1/3/5/8/ CNTNUE(连续的响)/走开假设值: 走开8 BNK.LNK功能: 为记忆银行联编扫描的选择记忆银行 (s)。

为细节看见第 46 页。

9 BNK nm功能: 为一个记忆银行规画一个阿尔发/ 数值的标签。

为细节看见第 39 页。

10 CLK.SFT功能: 处理器时钟频率的改变。

可得的价值: ON/OFF假设值: 走开这个功能唯一的是过去一直移动膺造的回应 "小鸟", 它应该落下吗在一之上需要频率。

11 CW 身份证功能: 在艺术操作期间的准许/ 失去能力 CW 视为同一。

八重洲FT-7800R中文说明书(阅读版)

八重洲FT-7800R中文说明书(阅读版)

FT-7800R 操作手册
6
基本操作 以正常声音说话,发射完大器的温度升高至工厂为发射器设置的温度极限时, 发射功率将自动转为 LOW,以免机器过热。如果发射器在此条件下 工作时间过长(即使是在 LOW 发射功率下),机器也会被迫自动转 为接收状态。
改变发射功率 FT-7800R 有四种发射功率供选择 要改变发射功率,按[LOW(ACC)]键 从四种发射功率中做选择。 在频道状态,发射功率也将一起被存入。 详见频道存储。 在发射时,屏幕将显示发射功率。
FT-7800R 操作手册
8
高级功能操作
锁定功能 为避免误操作,FT-7800R 有几种键盘锁定方式供选择: LK KEY: 锁定所有面板及手咪按键(不包括[PTT]开关) LK DIAL: 锁定面板上的[DIAL]钮 LK K+D: 锁定[DIAL]钮及按键(包括手咪上的按键) LK PTT: 锁定[PTT]开关 LK P+K: 锁定[PTT]开关及按键(包括手咪上的按键) LK P+D: 锁定[PTT]开关和[DIAL]钮 LK ALL: 锁定上述所有键钮 LK OFF: 解除锁定功能 锁定方法: 1、 按住[BAND(SET)]键 0.5 秒进入菜单设置 2、 旋转[DIAL]钮,选择 21 号菜单(LOCK) 3、 按[BAND(SET)]键,然后旋转[DIAL]钮在以上的锁定方 式列表中选择 4、 选定后,按[BAND(SET)]键将设定存入机器,然后按住 [BAND(SET)]键 0.5 秒退出菜单,进入正常操作 5、 要取消键盘锁定,在步骤 3 中选择“LK OFF”
○12 电源开关(PWR)
按住此键 0.5 秒,开关电台。
○13 ※键
按此键进入互联网功能。 按住此键 0.5 秒显示进入的互联网功能号。

mco 18m使用手册.

mco 18m使用手册.

注意:1. 未经三洋书面许可,不得以任何形式复制本手册的任何部分。

2. 本手册的内容如有变更,恕不另行通知。

3. 本手册如有任何不清楚之处或任何错误、遗漏之处,请与三洋联系。

SANYO Electric Co.,Ltd.版权所有日本付印目录安全操作预防措施P. 2使用注意事项P. 7设备上的标识P. 9部件组成P. 10 控制面板和键盘P. 12 远距离报警端子P. 14 安装安装地点P. 15 预防污染P. 16 安装P. 16 运行前准备箱体和附件灭菌P. 17 连接N2(或者O2)气瓶P. 18连接进气喷口P. 19连接CO2气瓶P. 20启动设备启动程序P. 21独立内门P. 21操作规程控制面板键盘操作P. 22紫外灯P. 23更改紫外灯开启时间设置P. 24气瓶自动转换P. 25键锁定功能P. 27水位传感器P. 28报警与安全功能P. 29报警自动恢复时间设置P. 31日常维护和保养箱体和附件灭菌P. 32拆卸附件P. 33增湿盘注水P. 35校准温度校准P. 36CO2校准P. 36O2校准P. 37故障排除P. 38环境条件P. 39培养箱报废处置P. 39堆叠放置组件P. 40规格P. 42性能P. 43安全检查单P. 44安全操作预防措施本手册包括有重要的安全规定,请用户务必遵照执行。

这里所介绍的事项和规程旨在使你能正确安全地使用本设备。

如果遵照执行此处所述的预防措施,则将使用户和任何其他人免于可能发生的伤害。

“警告”和“注意”示意如下:以下为标识的含义:该标识指注意。

该标识指禁止。

该标识指务必遵守的规定。

务必将本手册保存在本设备用户方便取用的地方。

< 设备上的标识 >此标识被标注于高压电的电器罩盖上,用来防止触电意外的发生。

只有合格的工程技术人员或维修服务人员才能取下此电器罩盖。

安全操作预防措施本设备不得安放在室外使用。

如果本设备被雨水淋湿,则可能会引起漏电和触电。

称重 IND780使用操作手册R02

称重 IND780使用操作手册R02

熟悉导航界面..................................................................................................... 20 导航键 .....................................................................................................20 软键 .........................................................................................................21 应用键 .....................................................................................................22 秤功能键 .................................................................................................22 字母键 .....................................................................................................23 数字键 .....................................................................................................24
™ IDNet 秤台..........................................................12

1807中文说明书简易操作手册

1807中文说明书简易操作手册

1807中文说明书简易操作手册1:在主机安装完毕后,按住(PWR)键三秒开机,完成后,在显示VFO(446.000)的情况下可以进行你需要的任何一项操作。

2:设置手动自动下差:在显示VFO的模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第四项菜单(ARS),轻按(MHZ SET)键进入第四项主菜单选择开关手动自动下差(ON/OFF),设置完毕后轻按(MHZ SET)键退出菜单。

3:设置差频:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第43项(RPT)菜单,轻按(MHZ SET)键进入此项菜单设置上下差频(-RPT,+RPT,OFF)4:设置差频数值:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第46项(SHIFL)菜单,轻按(MHZ SET)键进入此项菜单后(7.6MHZ)设置差频值,机器默认数值为7.6MHZ,旋动(DIAL)旋纽设置你需要的差频值,设置完毕后轻按(MHZ SET)键推出主菜单。

5:设置亚音编码:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第49项(SQLTYP)菜单,轻按(MHZ SET)键进入此项菜单设置你需要的编码,一般选择(TONE)编码(TONE/TSQL/DCS/RVTN/OFF)6:设置亚音数值:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第52项()菜单,轻按(MHZ SET)键进入此项菜单后(100MHZ)设置亚音,旋动(DIAL)旋纽进行设置你需要的亚音值。

7:储存频道:在显示VFO的模式下,用手咪输入你想要的频点,然后按住(MW D/MR)键,直至屏幕右下角出现数字(0),如果此数字一直在闪烁,表示此频道为空,然后旋动(DIAL)纽选择频道号码,选定后轻按(MW D/RW)键,完成频道存储。

维博电参数仪1807XX5_S型_使用A

维博电参数仪1807XX5_S型_使用A

3 正辅助电源(+E) 输出 A 端 1
4
1.通信方式:半双工,R45 1 S8; 1.通信波特率:≤1.KP( 2 92BS缺省 90BS; 60P) 1.通信距离:10m 3 20; 1.通信节点数:3 点; 4 2 1.辅助电源:见产品标签; 5 1.环境温度: -0 6 4℃~+5 8℃;
4 1.温度漂移:≤20 1-/ 7 . 0 ℃(0 ℃~+0 5℃范围内) 。
使用说明书
【1 阅区】
W10*5 B87* 交流参数采集模块
(* 代表传感器的通讯协议,本说明书也适用于 1 0 A * 87)
35
本产品采用特制隔离模块、专业 MU控制器,隔离测量 C 单路交流电流信号,用 R45总线输出被测电流信号的数字 S8 量值(有效值) 。具有稳定性好、隔离耐压高、便于联网等特 点。本产品采用卡装式结构,安装、拆卸方便,性能价格比 高,适用于电力系统、自动化控制系统对电力参数的实时测 量。 使用传感器前,请仔细阅读本说明书及其《通讯协议》 。
【5 阅区】
地址 0 1 2 3 3 1 6 3
3 .传感器出厂时,已按《产品标准》准确调定,用户接线无 误后即可通电工作。 接线方法按传感器端子定义图要求进行。 为了预防干扰,接入 A 端的 R45 、B S8 总线应使用双绞线。 4 .本产品输出满足 RS-485 的标准要求。若有多台设备连接在 总线上,请在位于总线的始端和末端位置的传感器的 A、B 接 线端子之间外接 120¦¸ 匹配电阻。 5使用本产品时,除按要求完成硬件连接外,还必须根据 . 《通 讯协议》要求对用户的上位机进行编程,才能与传感器进行 正常通讯。 6 .数据计算方法 下表中 R 为寄存器返回的参数值,Ia x mx表示电流额定值, 额定值见产品标签。

富满微电子XM003八位单片机说明书

富满微电子XM003八位单片机说明书

XM003(文件编号:S&CIC1807)八位单片机1概述本文档仅对芯片做简单介绍,具体开发请参考更详细的XM003用户使用手册。

XM003为带有FLASH 的增强型8位8051内核微控制器(1T 工作模式),指令集与标准的80C51完全兼容并具备更高效能。

XM003内嵌8K 的FLASH 数据存储区,用于存放用户程序代码。

该FLASH 存储区支持在应用编程(IAP )功能,即可通过片内固件更新程序代码。

IAP 功能可以对数据存储区进行读写操作,同时读数据也可以通过MOVC 指令来实现。

XM003提供丰富的特殊功能模块,包括:256字节SRAM ,768字节XRAM 。

最多可达18个标准管脚。

两组标准16位定时器/计数器:定时器0及1。

一组带有3路管脚输入捕获模式的16位定时器:定时器2。

一组看门狗定时器(WDT )。

一组自唤醒定时器(WKT )。

一组带自动重装载功能的定时器:定时器3。

一组标准串行口(UART )。

一组SPI 。

一组I2C 。

6通道增强型PWM 输出。

8路12位ADC 。

上述功能对应产生17个中断源,具有4级中断优先级配置。

XM003支持3组时钟源输入,包括:外部时钟,10kHz 内部RC 振荡时钟和一个出厂时已校准到室温下精度达±1%的16MHz 内部高速时钟。

XM003提供额外的电源监控管理模块,例如上电复位和4级低电压检测,该模块用于保障芯片在上电及掉电时系统稳定工作。

XM003可运行在两种低功耗模式:空闲模式和掉电模式,可通过软件选择运行在哪种模式。

空闲模式时,芯片主时钟关闭,但部分功能模块仍然运行。

掉电模式下芯片全部时钟关闭确保芯片功耗达到最低。

在正常工作模式下,也可选择主时钟除频方式工作,确保在功耗和性能之间灵活运用。

高效能、丰富的功能模块及配置,XM003可灵活用于各种应用场合,家电产品,甚至是马达控制等高端需求控制系统。

www.s up er ch ip .c nXM003(文件编号:S&CIC1807)八位单片机2特性●CPU :–全静态8位1T 8051内核CMOS 微控制器。

FT-1807简易使用说明书

FT-1807简易使用说明书
DIAL,锁旋钮键
K+D,锁旋钮键和台子上的键
PTT,锁发射键
K+P, 锁台子上的键和发射键
D+P,锁旋钮键和发射键
ALL,锁上述所有的键
OFF,开锁
7:储存频道:在显示VFO的模式下,用手咪输入你想要的频点,然后按住(MW D/MR)键,直至屏幕右下角出现数字(0),如果此数字一直在闪烁,表示此频道为空,然后旋动(DIAL)纽选择频道号码,选定后轻按(MW D/RW)键,完成频道存储。
8:频道模式与频率模式的转换:按(MW D/MR)可以进行转换。
9:发射功率调节:轻按(A/N LOW)键,发射功率分别是LOW1(5W),LOW2(10W),LOW3(25W),LOW4(50W)之间顺序转换。
10:机器复位操作:如果要复位:按住REV,位
机器将恢复到出厂的设置。
11:自动关机设置:在显示VFO的模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第1项(APO)菜单,轻按(MHZ SET)键进入第一项主菜单选择(30MIN,1H,3H,5H,8H)关机时间。
5:设置亚音编码:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第49项(SQLTYP)菜单,轻按(MHZ SET)键进入此项菜单设置你需要的编码,一般选择(TONE)编码(TONE/TSQL/DCS/RVTN/OFF)
6:设置亚音数值:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第52项()菜单,轻按(MHZ SET)键进入此项菜单后(100MHZ)设置亚音,旋动(DIAL)旋纽进行设置你需要的亚音值。
1807中文说明书简易操作手册

OPTIBAR操作手册

OPTIBAR操作手册
0 bar = 4.00 mA 200 bar = 12.00 mA 400 bar = 20 mA
如果用户通过菜单 ZP 来改变设置从 0 到 20,通过菜 单 EP 来设置从 400 到 300,模拟信号会出现以下改变:
20 bar = 4.00 mA 160 bar = 12.00 mA 300 bar = 20 mA
3.6 压力接口为乳制品管连接的安装步骤 - 检查确保 O 形密封圈的大小适合密封槽的大小。 - 把乳制品管置于对应连接的中心。 - 把卡环旋入对应的接口螺纹。 - 然后用钩形扳手拧紧。
3.7 压力接口为卡箍或 Varivent连接的安装步骤 - 根据测量的介质和输入压力的大小选用适合的密封配 件。 - 把密封件放入对应连接的安装部位。 - 把卡箍连接置于带密封装置的中心位置。 - 然后按照供应商的操作指南选用配套的卡箍(例如半 环卡箍或收拉环卡箍)加固连接。
- 在安装设备的过程中,一定要满足相关的防爆规 定。一定要注意确认该型号(氧气应用)的设备 是否必须要求提供 ATEX 认证。 (交货的标准设 备无 ATEX 认证)
- 注意确认整套测量设备系统的设计必须符合 BAM 标准(DIN 19247)
- 对于额定量程不超过 50bar 的氧气应用设备,要 求采用带 BAM 认证的 V747-75 O 型密封圈。测 量极限值为 40 bar/130°C 和 50 bar/100°C。
开点延迟设置 S4 菜单 25:d4on
关点延迟设置 S4 菜单 26:d4off 最大压力显示 菜单 27:HIPr 最小压力显示 菜单 28:LoPr 测量值更新 (显示更新) 菜单 29:dLdS 模拟节点 S1 菜单 30:tES1
模拟节点 S2 菜单 31:Tes2

快速卷帘门变频器说明书

快速卷帘门变频器说明书

前言功能特点:1. 具有两种操作模式,分别为正交编码模式和限位开关模式。

2. 取代原有的采用外接PLC或单片机控制变频器的传统方式。

整个系统只有一个专用变频器,大大减小了硬件体积,降低了成本;同时提高了系统安全性。

3. 具有丰富的硬件端子及端子功能,可满足用户多个需求。

8个输入端子,5个输出端子,1个继电器端子(可直接控制电机抱闸),1个正交编码器接口(使用限位开关模式时,亦用于接上下限位开关)。

4. 具有多种软硬件保护机制,能有效的保护系统及人身安全。

a. 具有变频器的通用保护功能。

如输入缺相,输出缺相,过流,过压,过载等保护b. 运行方向错误保护,编码器断线故障保护,编码器异常故障保护等门机专用保护功能(正交编码器模式下有效)。

5. 集成了快速卷帘门控制专用功能,同时具有通用型变频器的功能。

6. 操作灵活。

可设置开关门频率及加减速时间,用于调节开关门的速度。

7. 操作过程简单。

在正交编码模式下,只需少量的操作步骤即可完成门的定位。

8. 可设置用户使用时间。

时间到达后,将不能再运行。

只有正确输入密码后,方能解锁。

安邦信AM615变频器产品外观一.概要介绍快速卷帘门专用变频器是在原通用型变频器基础上的升级机型,它保留了原通用型系列的主要功能及稳定性。

根据快速卷帘门的控制需求,增加了门控制的核心控制程序,通过使用增量型编码器实现门的精确定位。

本机型是在公司原有的软件平台下,将门的控制部分代码整合进通用变频器代码中,而不增加额外的硬件,这样使门机的体积跟普通通用型变频器体积一致,并大大降低了硬件成本。

本用户手册描述了门机的详细使用方法,以帮助使用者快速的掌握此门机的使用。

二.门机特点此门机是基于以TI公司生产的高性能DSP芯片TMS2808为核心的控制系统。

它具有通用型变频器的功能,同时集成了工业门控制的专用功能。

门机操作简单,具有多种软硬件保护机制,能有效的保护变频器及人身安全。

如:定位完成后,如果在非定位调试模式下将电机接反,变频器将会报警;检测不到编码器,变频器将会报警。

SHC1807复合读写器产品手册

SHC1807复合读写器产品手册

多义性路径识别产品线复合读写器(CR)使用手册版本A00编号准备黄康典审核批准日期2014-11-15目录1前言 (1)2相关文件 (1)3注意事项 (1)4软件环境 (2)5设备简介 (2)6应用层技术参数 (4)7物理层技术参数 (5)8功能特点 (6)9典型应用 (6)1前言本部分内容是复合读写器的使用参考手册,主要介绍本公司SHC1807系列复合读写器的功能、特点以及安装、使用方法,旨在为用户提供正确的指导。

2相关文件在产品的设计、安装和使用过程中,参照了以下有关的规范:GB2423电工电子产品基本环境试验规范GB4943信息技术设备的安全GB5080设备可靠性试验GB9254信息技术设备无线电骚扰限值和测量方法GB/T17618抗骚扰度限值DB44/127-2002广东省高速公路联网收费系统3注意事项1、设备在运输、安装和使用过程中应注意防潮。

2、设备在运输、安装和使用过程中应注意避免强力挤压、震动。

3、设备在安装的位置附近应避免强电磁波的干扰。

4、带腐蚀性或不干净的东西不要涂在设备上。

4软件环境1、支持DOS和WIN32应用开发平台。

2、提供强大的API开发套件,包含动态链接库及应用例程,二次开发方便。

5设备简介SHC1807型复合读写器5.1概述SHC1807型复合读写器,又称双频读写器,指复合通行卡的读写设备。

复合读写器在车道入口和出口处对复合通行卡进行读写操作,入口时通过复合读写器写进入口信息,出口时通过复合读写器读取出卡内的入口信息和路径信息,确定车辆行驶的路径和通行费金额。

复合读写器是多义性路径识别系统专用主要设备之一,在多义性路径识别系统中具有极其重要的地位。

5.2操作对象范围广SHC1807型复合读写器有433MHz无线链路和13.56MHz无线链路,可读写符合ISO/IEC 14443Type A标准协议的非接CPU卡和逻辑加密卡,同时也可读写遵循广东省交通运输行业地方标准《高速公路多义性路径识别系统技术规范》中433MHz频段协议的射频卡。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1807中文说明书简易操作手册
1:在主机安装完毕后,按住(PWR)键三秒开机,完成后,在显示VFO(430.000)的情况下可以进行你需要的任何一项操作。

2:设置手动自动下差:在显示VFO的模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第四项菜单(ARS),轻按(MHZ SET)键进入第四项主菜单选择开关手动自动下差(ON/OFF),设置完毕后轻按(MHZ SET)键退出菜单。

3:设置差频:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第43项(RPT)菜单,轻按(MHZ SET)键进入此项菜单设置上下差频(-RPT,+RPT,OFF)
4:设置差频数值:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第46项(SHIFL)菜单,轻按(MHZ SET)键进入此项菜单后(7.6MHZ)设置差频值,机器默认数值为7.6MHZ,旋动(DIAL)旋纽设置你需要的差频值,设置完毕后轻按(MHZ SET)键推出主菜单。

5:设置亚音编码:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第49项(SQLTYP)菜单,轻按(MHZ SET)键进入此项菜单设置你需要的编码,一般选择(TONE)编码(TONE/TSQL/DCS/RVTN/OFF)
6:设置亚音数值:在显示VFO模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第52项()菜单,轻按(MHZ SET)键进入此项菜单后(100MHZ)设置亚音,旋动(DIAL)旋纽进行设置你需要的亚音值。

7:储存频道:在显示VFO的模式下,用手咪输入你想要的频点,然后按住(MW D/MR)键,直至屏幕右下角出现数字(0),如果此数字一直在闪烁,表示此频道为空,然后旋动(DIAL)纽选择频道号码,选定后轻按(MW D/RW)键,完成频道存储。

8:频道模式与频率模式的转换:按(MW D/MR)可以进行转换。

9:发射功率调节:轻按(A/N LOW)键,发射功率分别是LOW1(5W),LOW2(10W),LOW3(25W),LOW4(50W)之间顺序转换。

10:机器复位操作:同时按住(REW)(LOW)(D/MR)键,开机,然后按(D/RW)键,机器将恢复到出厂的设置。

11:自动关机设置:在显示VFO的模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第1项(APO)菜单,轻按(MHZ SET)键进入第一项主菜单选择(30MIN,1H,3H,5H,8H)关机时间。

2:屏幕亮度调节:在显示VFO的模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋纽到第16项(DIMMER)菜单,轻按(MHZ SET)键进入主菜单选择(OFF,1-10)屏幕亮度。

然后轻按(MHZ SET)退出菜单。

13:键盘锁定:在显示VFO的模式下按住(MHZ SET)键三秒进入主菜单,旋动(DIAL)旋
纽到第26项(LOCK)菜单,轻按(MHZ SET)键进入主菜单选择(OFF关闭,KEY仅锁手咪键盘,DIAL仅锁频道旋纽,K+D锁S手咪和频道旋纽,PTT仅锁发射,K+P锁手咪键盘和发射键,D+P锁频道选牛和发射键,ALL全部锁定)需要的选项。

八重州FT-1807
1.开机
2.轻点MW.D/MR,直到出现430.000,(VFO)输入频率,轻点SET/MHZ,可以调频率的大数。

常按SET/MHZ,出现菜单,调至43项,轻点SET/MHZ,出现SIMP,旋转信道钮,出现-RPT(下差),+RPT(上差),轻点SET/MHZ退回菜单
3.旋转至菜单46项,轻点SET/MHZ,出现7.6M,通过旋钮调你所要的差频数。

4.常按SET/MHZ,退出菜单。

常按MW.D/MR,信道闪烁,旋至你要的信道,在轻点两下MW.D/MR 存储信道。

5.如果要调第二个信道,重复上面的步骤。

菜单26项,锁频:KEY,锁车台上的键(PTT和旋钮除外)
DIAL,锁旋钮键
K+D,锁旋钮键和台子上的键
PTT,锁发射键
K+P, 锁台子上的键和发射键
D+P,锁旋钮键和发射键
ALL,锁上述所有的键
OFF,开锁
菜单16项,调节屏幕灯光
如果要复位:按住MWD/MR、A/NLOW、DWREV三键同时开机,轻点一下MWD/MR,即可复位AESU八重洲FT-1807车载电台调频方法
①安装好主机后,按住(PWR)键5秒开机。

在显示VFO(446.000)的情况下可进行你需要的任何一项操作。

②设置手动自动下差:在显示VFO的模式下,按住{MHz(SET)}键三秒进入主菜单,旋动(DIAL)旋钮到第四项菜单(ARS)后,轻按SET键进入第四项主菜单选择开关手动下差(ON/OFF),设置完毕后轻按SET键退出菜单选项设置。

③设置中继差频:在显示VFO的模式下,按住{MHz(SET)}键三秒进入主菜单,旋动(DIAL)旋钮到43项(RPT)菜单,轻按SET键进入主菜单设置上下差频。

如深圳中继台,下差需要选择(-RPT)选项④设置中继台频差值:在显示VFO的模式下,按住{MHz(SET)}三秒进入主菜单,旋动(DIAL)旋钮到46项(SHIFL)菜单设置差频值。

按SET键进入菜单后(7.6MHz),旋动(DIAL)旋钮设置中继差频值(Hz)设置完毕后轻按SET键退出主菜单。

⑤设置中继亚音编码:在显示VFO的模式下,按住{MHz(SET)}键三秒进入主菜单,旋动(DIAL)旋钮到49项(SQLTYP)菜单,轻按SET键设置你需要的编码,如深圳中继,需要选择(TONE)编码(TONE/TSQL/DCS/RVTN/OFF)⑥设置中继亚音值:按住SET三秒进入主菜单,旋转DIAL旋钮到52项菜单,轻按SET键进入菜单100MHz),旋动(DIAL)旋钮设置需要的亚音值,如深圳,亚音值为(88.5)⑦恢复出厂设置:按住*+SET键,开机后轻按(MWD /MR)后重新开机,再关机,按住*+SET键后轻按(MWD/MR)键重新开机复位成功。

以上的YAESU 八重洲FT-1807的简单操作方法。

相关文档
最新文档
