测控系统原理第7章习题解答

测控系统原理第7章习题解答

测控系统原理第7章习题解答第7章习题解答1、电路输⼊阻抗⾼,是否容易接收⾼频噪声⼲扰?为什么?答:电路输⼊阻抗⾼,是容易接收⾼频噪声⼲扰。

因为电路所接收的⾼频噪声⼲扰的电压与噪声⼲扰的频率成正⽐,与电路的输⼊阻抗成正⽐。

2、接地⽅式有⼏种?各适⽤于什么情况?答:接地⽅式有单点接地(串联单点接地和并联单点接地)和多点接地两种⽅式。

单点接地主要⽤于低频系统,不能⽤于⾼频信号系统。

因为这种接地系统中地线⼀般都⽐较长,在⾼频情况下,地线的等效电感和各个地线之间杂散电容耦合的影响是不容忽视的。

当地线的长度等于信号波长(光速与信号频率之⽐)的奇数倍时,地线呈现极⾼阻抗,变成⼀个发射天线,将对邻近电路产⽣严重的辐射⼲扰。

多点接地⽅式多⽤于⾼频系统。

多点接地不能⽤在低频系统中,因为各个电路的地电流流过地线汇流排的电阻会产⽣公共阻抗耦合噪声。

3、信号传输线屏蔽层接地点应怎样选择?答:当放⼤器接地⽽信号源浮地时,屏蔽层的接地点应选在放⼤器的低输⼊端,此时出现在放⼤器输⼊端之间的噪声电压⼏乎为零。

当信号源接地⽽放⼤器浮地时,信号传输线的屏蔽应接到信号源的低端,此时出现在放⼤器输⼊端之间的噪声电压⼏乎为零。

4、何谓“接地环路”?它有什么危害?应怎样避免?答:当信号源和系统地都接⼤地时,两者之间构成的环路称为接地环路,如下图所⽰, 通常信号源和系统之间的距离可达数⽶⾄数⼗⽶,由于⼤地电阻和地电流的影响,将使这两个接地点之间存在电位差——地电压G V 。

由等效电路下图(b )可见,地电压G V 在系统的两输⼊端将形成⼲扰电压N V ,⽽且N V ⼤⼩⼏乎接近G V ,因此其影响不可忽略。

为了避免形成接地环路产⽣⼲扰,应改为⼀点接地,并保持信号源与地隔离,如上图(a )所⽰。

图中Rsg 为信号源对地的漏电阻,由等效电路上图(b )可见,由于Rsg ⾮常⼤,地电压G V 在系统的两输⼊端将形成⼲扰电压N V 将远远⼩于G V ,⽐信号源接地时的⼲扰电压⼤有改善。

PLC在DX-100中波发射机自动化系统应用中的抗干扰问题

PLC在DX-100中波发射机自动化系统应用中的抗干扰问题

PLC在DX-100中波发射机自动化系统应用中的抗干扰问题赵军摘要:本文分析了PLC在发射机自动化系统应用中电磁干扰的主要来源,指出了在自动化工程应用时,必须综合考虑控制系统的抗干扰性能,最后结合工程提出了几种有效的抗干扰措施。

关键词:中波发射机;PLC控制系统;干扰来源;抗干扰措施1概述随着科学技术的发展,PLC在工业控制中的应用越来越广泛。

PLC控制系统的可靠性直接影响到工业企业的安全生产和经济运行,而系统的抗干扰能力则是关系到整个系统可靠运行的关键。

电台发射机自动化系统中使用了各种类型的PLC有的是集中安装在控制室,有的是安装在生产现场和各电机设备上,它们大多都处在强电电路和强电设备所形成的恶劣电磁环境中,既有强大的35kV或11OkV的高电压干扰,又有中短波甚至微波等高频电磁场的干扰,为了防止各种干扰,系统中采取了硬件和软件相结合的抗干扰方法,现介绍如下。

2电磁干扰源的主要来源2.1干扰源的分类影响PLC控制系统的干扰源大都产生在电流或电压剧烈变化的环境中,由于电荷的剧烈移动,产生了噪声源,即干扰源。

干扰源的类型通常按干扰产生的原因、噪声干扰模式和噪声的波形性质的不同进行划分。

其中,按噪声产生的原因不同,分为放电噪声、浪涌噪声、高频振荡噪声等;按噪声的波形、性质不同,分为持续噪声、偶发噪声等;按噪声干扰模式不同,分为共模干扰和差模干扰等。

共模干扰和差模干扰是一种比较常用的分类方法。

共模干扰主要是指信号对地的电位差,是由电网串入、地电位差及空间电磁辐射在信号线上感应的共态(同方向)电压迭加而形成,共模电压有时较大,特别是采用隔离性能差的配电器的供电室,变送器输出信号的共模电压普遍较高,有的可高达130V以上,共模电压通过不对称电路可转换成差模电压,直接影响测控信号,造成元器件损坏,这种共模干扰可为直流、亦可为交流;差模干扰是指作用于信号两极间的干扰电压,主要是由空间电磁场在信号间藕合感应及由不平衡电路转换的共模干扰所形成的电压,这种干扰直接叠加在信号上,直接影响测量精度与控制精度。

计算机测控系统的软件抗干扰技术研究

计算机测控系统的软件抗干扰技术研究

O 引 言
影响计算机测控系统可靠、安全运行 的主要原因是来 自系统内外的各种电气干扰。干扰源产生的干 扰通 过耦 合通 道对 测控 系统 发生 电磁 干扰 。干扰作 用 于测控 系统 的输入 通道 ,能使模 拟 信号 失真 ,数 字 信号出错 ;干扰作用于测控系统的输 出通道 ,能使输 出信号混乱 ,不能正常反应 系统工作的真实输出。 干扰作用于测控系统核心 ,能使计算机的 C U得到错误的地址信息 ,引起程序计数器 P P c出错 ,导致程 序 失控 。许 多在实 验 室运行 良好 的测 控 系统 安装 到工业 现 场 ,常 常 由于干 扰 的原 因 ,使 系统 不 能正 常运 行 。常用的抗干扰技术主要有硬件抗干扰和软件抗干扰。但是微机控制系统的抗干扰不可能完全依靠硬 件来解决 。在许多复杂的控制环境下,软件抗 干扰往往能取得事半功倍 的效果 。因而软件抗干扰技术亦 越 来越 受 到工控 软件 设计人 员 的重视 。 微机软件抗干扰措施的出发点是:微机不仅在正常工作时能充分发挥智能作用 ,而且在系统因受干 扰而破坏正常工作时也应发挥其智能作用。如果采用硬件与软件结合的方法 ,充分 发挥软件智能作用 ,
维普资讯
第2 3卷 第 1期
20 0 7年 1月
昆明冶金高等专科学校 学报
J un f n n tl ry C l g o ra o migMeal g ol e l Ku u e
Vo. 3 1 2 No 1 .
Jn 2 0 a.07
减轻意外事故的发生 。介绍 了干扰对计算机测控 系统的影 响 ,计 算机 测控 系统软 件抗 干扰 的前提 条件及 其常见
的 干扰 现 象 以 及 软件 抗 干 扰措 施 。
关键词 : 算机 ; 计 测控 系统;抗 干扰 ;可靠性设 计

单片机测控系统的抗干扰技术

单片机测控系统的抗干扰技术

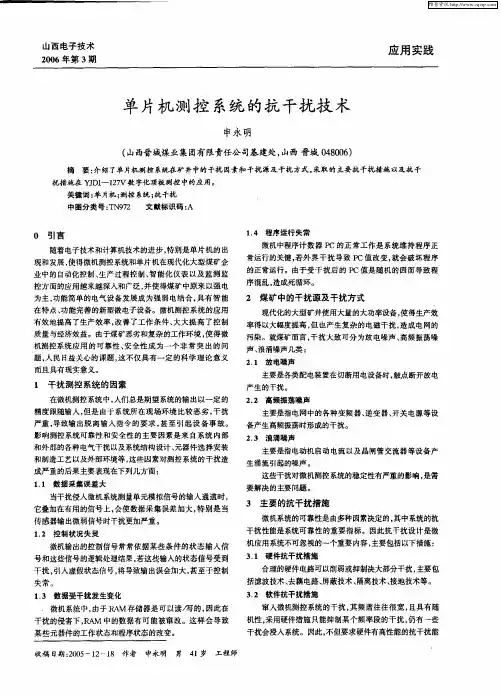

律, 通过监测巷道顶 板相对 于 老顶 的下沉 , 实时在线 监 测 是
目 的是从电路上把干扰源和容易被干扰的部分隔离开来。
常用 的隔离方式包括光 电隔离 、 器隔离 、 变压 继电器 隔离 等 ,
顶板 离层及支护状况 的装置 。该顶 板监 测仪采 用微 电子控
另外在布线上也应该注意隔离。YD —17 J 1 2V数字化顶板 监测仪中我们运用布线隔离等技术, 将微弱信号处理电路与 易产生噪声污染的电路分开设计, 实践证明运行效果良 好。
4 4 软件设计的抗 干扰 措施 .
制技术 , 用高精度的位移传感器采集巷道顶板的下沉量 , 主 要由隔爆兼本安型电源、 信号处理单元、 模拟转换单元、 逻辑 分析单元和显示单元组成均运用了先进的集成处理芯片, 对 稳定性要求较高, 工作原理如图 l J 1 2V数字化顶 。Y D —17 板监测仪随着掘进机的掘进安装在刚掘好的顶板上 , 掘进
微机系统中, 由于R M存储器是可以读 的, A 因此在
干扰的侵害下,A 中的数据有可能被窜改。这样会导致 RM
某些元器件的工作状态和程序状态 的改变 。 收稿 日 :05 2 8 作者 期 20 —1 —1 申永明 男 4 岁 l 工程师
机性, 采用硬件措施只能抑制某个频率段的干扰 , 仍有一些 干扰会浸入系统。因此, 不但要求硬件有高性能的抗干扰能
成严 重的后果 主要表现在下列几方面 :
11 数据采集误差大 .
主要是指电动机启动电流以及晶闸管交流器等设备产
生涌流引起的噪声 。 这些干扰对微机测控 系统的稳定性有严重的影响 , 是需 要解决的主要问题 。
当干扰侵入微机系统测量单元模拟信号的输入通道时,
它叠加在有用 的信 号上 , 数据采集 误差加 大 , 会使 特别 是 当

高抗干扰能力单片机通讯电路的设计

高抗干扰能力单片机通讯电路的设计
芯 片 时 ,尽 量 选 择 低 频 的 。在 微 处 理 器 运 行 的
系 统 之 间 是 利 用 总 线 技 术 来 通 信 的 。 数
据的通信要考虑 的第一个 问题是通信速率 ,因 为通信速率过高会影响系统 的抗干扰性 ,所 以 在能够满足系统通信速率时 ,尽量选择较低 的 通信速率。数据通信要考虑的第二个 问题是通 信距离的稳定性。 因为距离会影响数据 的传输 , 所 以一 定 要 根 据 通 信 连 接 的 实 际距 离 进 行 选 择
通信方式。
1干 扰 的来 源 和 产 生 的 问题
1 . 1干扰 的主要来 源
1 . 1 . 1 源 的 噪音 干 扰
电源 噪声 的干 扰 的表 现是 供 电停 止时 , 电压 过高或过低、尖峰脉冲等 。尖峰脉冲的产
过程 中,如果受到干扰 就会引起死机,这时 , 我 们 就 可 以利 用 看 门狗 电 路 , 它 可 以 使 微 处 理
单 片机 的定 时器 使得 软件看 门狗 的抗 干 扰技术得 以实现 , 是对硬件看门狗技术的补充 。 软件看 门可 以在现 场环 境下解决由于硬件看 门
在市 内的 电源的频率是 5 0 Hz , 属 于低频 , 监视 监测 变量,如果监测的变量变化不一样 , 但是产生干扰的 电源往往是高频 ,而交流 电源 就 可 以返 回 错 误信 息 。 滤波器可 以高频的干扰波 ,所 以可 以有效 的滤 3 . 2滤波算法抗干扰 除高频干扰。 2 . 1 . 5分 组 供 电 随着单片机技术的不断开发 ,使 得单片机 单片 机系 统输 入信 号受 到干 扰影 响 时, 把一 个 系统分 割 成各 个模块 ,使 其分 组 的 性 能 不 断 提 高 而 被 应 用 在 仪 器 仪表 和 家 用 医 就 会 使 系 统 的 数 据 采 集 误 差 增 大 ,而 为 了保 证 供 电 ,独 立 形 成 一 个 系 统 ,防 止 了各 个 模 块 间 用设备 以及家用 电器等方面 。但 是由于单片机 数 据 采 集 的 可 靠 性 , 可 以使 用 加 权 递 推 平 均 滤 的干扰 。 的控制系统 的工作环境往往 比较 复杂和 恶劣, 波和中位 值滤波 以及递推平均滤波等。

课件 第六章 计算机控制系统的抗干扰技术

课件 第六章 计算机控制系统的抗干扰技术

2 常用的接地方法(2) 常用的接地方法(2)
(2) 模拟地和数字地的连接
6.3 系统供电及接地技术
2 常用的接地方法(3) 常用的接地方法(3)
(3) 主机外壳接地
6.3 系统供电及接地技术
外壳接地,机壳浮空
2 常用的接地方法(4) 常用的接地方法(4)
(4) 多机系统的接地
过程 通道 主机 打印机
1 微机控制系统中的地线
(1)数字地,或逻辑地。 (2) 模拟地。 (3) 安全地。又称为保护 地或机壳地,屏蔽地。 (4) 系统地。 (5) 直流地。 (6) 交流地。
2 常用的接地方法(1) 常用的接地方法(1)
(1) 一点接地和多点接地
6.3 系统供电及接地技术
图6.15 串联一点接地
图6.16 并联一点接地
4
采用具有高共模抑制比的仪表
采用具有高共模抑制比的仪表放大器作 为输入放大器: 为输入放大器 : 仪表放大器具有共模抑 制能力强、输入阻抗高、漂移低、增益 可调等优点,是一种专门用来分离共模 干扰与有用信号的器件。
6.2 硬件抗干扰技术
6.2.2
串模干扰的抑制
1. 在输入回路中接入模拟滤波器 使用双积分式A/D转换器 A/D转换器 2. 使用双积分式A/D转换器 3. 采用双绞线作为信号线 4. 电流传送 5. 对信号提早处理 选择合理的逻辑器件来抑制。 6. 选择合理的逻辑器件来抑制。
6.2 硬件抗干扰技术
3. 采用双绞线作为信号线
若串模干扰和被测信号的频率相当, 则很难用滤波的方法消除。此时,必须采 用其它措施,消除干扰源。通常可在信号 源到计算机之间选用带屏蔽层的双绞线或 同轴电缆,并确保接地正确可靠。采用双 绞线作为信号引线的目的是减少电磁。双 绞线能使各个小环路的感应电势相互抵消。 一般双绞线的节距越小抗干扰能力越强。

单片机测控系统中的电气隔离技术

单片机测控系统中的电气隔离技术

根据隔离程度的不同,电气隔离技术可分为完全隔离 和不完全隔离。
不完全隔离是指两个电路之间存在一定的电联系,但 这种联系不足以对电路的正常工作产生影响。这种隔 离方式通常用于低电压、小电流和低频信号的场合, 以实现电路之间的信号传输和控制。
电气隔离技术的应用范围
01
电气隔离技术广泛应用于各种电子设 备和系统中,如电力电子设备、通信 设备、工业自动化控制系统、家用电 器等。
THANKS
谢谢您的观看
03
单片机测控系统中的电气隔离 技术
基于模拟电路的电气隔离技术
变压器隔离
通过变压器实现输入和输出之间的电 气隔离,变压器初级和次级之间的绝 缘层可以有效地阻止电流从一个电路 传输到另一个电路。
光电耦合器隔离
利用光电耦合器将输入信号转换为光 信号,再通过光敏管将光信号转换为 电信号,实现输入和输出之间的电气 隔离。
光电耦合器的优点
光电耦合器具有较高的绝缘电阻和耐压能力,能够有效地抑制共模干扰,提高 系统的抗干扰能力。同时,它还具有较小的体积和重量,方便在单片机测控系 统中应用。
采用脉冲变压器实现电气隔离
脉冲变压器工作原理
脉冲变压器是一种利用电磁感应原理传输脉冲信号的器件,它通过将输入的脉冲 信号转换为磁能,再通过磁能将脉冲信号还原,从而实现了输入输出之间的电气 隔离。
智能化
单片机测控系统具有智能化特 点,能够根据被控对象的变化 自动调整控制策略,提高系统 的自适应性。
可靠性
该系统采用电气隔离技术等措 施,确保系统的稳定性和可靠
性。
单片机测控系统的应用场景
工业自动化
单片机测控系统广泛应用于工业自动化领域 ,如生产线控制、机器人控制等。
医疗设备

单片机测控系统软件抗干扰技术

单片机测控系统软件抗干扰技术

开机 后首先对 单片机系统的硬件及软件状态进行检 测, 只有各 项检查 均正常, 序方能继续执行, 程 一旦发现不正常 就进行相 应的处理 。开机 自检程序通常包 括对 RM R M / A 、 O 、I 0口状态及其他接 口电路的检测 。以检测 RM为例 ,实 际操 A 作是向RM A单元写 “O ”读 出也应为“O”再 向其写 “F ” OH, OH , FH, 读出也应为 “F” FH 。如果 RM A 单元读 写出错,应 给出 RM A出 错提示 ( 如声光报警等) ,并转入错误处理程序 。 2 掉电保护 电网瞬间断电或电压突然下降, 将使微机系统陷入混乱 状态 。 当电 网电压恢复正常后, 微机系统难 以恢复正常状态 , 处理这一类事故的有效方法就是采用掉电保护, 即把硬件电 路预先检测到的掉电信号加到单片机的外部中断输入端。 软 件中将掉电中断规定为高级中断, 使系统能及时对掉电作出 反应 。在掉电 中断子程序 中,首先进行现场保护 ,把当时的 重要状态参数 、 中间结果一一从片外RM A 中调入单片机 的RM A 中,某些 SR 内容也调入到 片内通用 RM F的 A 中。其次是对 有 关设备作 出妥善处理, 使外设处于 非工 作状 态等。 后必 须 最 在 片内 R M A 的某一个 或两 个单元作 上特 定标 记,例 如存 入 OF 或4 H 类的代码 ,作为掉电标记。 该注意的是,掉 FH 4 之 应 电后外 围电路失 电,但 C U不能失电,以保持 RM中内容不 P A 变,故 C U P 应有一套 备用电源 。如 CO 型 8 C 1 片执行一 MS 03 芯 条 O LP O ,# 2 的指令后 即可进入掉 电工作状态。 R CN 0H 3 睡眠抗千扰 CO 型 8C 1 MS 03 通过执行 O LPO,≠ l 还 可以进入 睡 R CN ≠ H o 眠状态,只有定时 / 计数系统和 中断系统 处于工作状态 。 这

仪表监控系统

仪表监控系统

仪表测控系统的抗干扰技术摘自自动化网特别推荐引言仪表及控制系统的可靠性直接影响到现代化工业生产装置安全、稳定运行,系统的抗干扰能力是关系到整个系统可靠运行的关键。

随着DCS、现场总线技术的应用,被控对象和被测信号往往分布在各个不同的地方,并且他们与控制站之间也有相当长的距离,因此,信号线和控制线均可能是长线。

其次,现场往往有许多强电设备,他们的启动和工作将对测控系统产生强烈的影响。

同时来自空间的辐射干扰、系统外引线干扰等问题尤为突出。

因此,除有用信号外,由于各种原因必然会有一些与被测信号无关的电流或电压存在,这种无关的电流或电压通称为“干扰”(噪声)。

在测量过程中,这些干扰若不能很好地处理,那它将歪曲测量结果,严重时甚至使仪表或计算机完全不能工作。

大量实践说明,抗干扰性能是各种电子测量装置的一个很重要的问题,尤其是DCS、现场总线技术的广泛应用和迅速发展,有效地排除和抑制各种干扰,已成为必需探讨和解决的迫切问题,因为干扰不仅能造成逻辑混乱,使系统测量和控制失灵,以致降低产品的质量,甚至使生产设备损坏,造成事故。

因此,抗干扰技术在仪表测控系统的设计、制造、安装和日常维修中都必需给予足够的重视。

常见干扰源及对系统的干扰由于测控信号往往是一种微弱的直流或变化缓慢的交变信号,最后还要通过长距离(有时长达几百米甚至更远)传输,因此像大功率马达和其它电气设备产生的磁场,高压电气设备产生的电场以及各种电磁波辐射等等的存在和变化都将以不同的途径和不同的方式混入测控系统中。

通常来说干扰仪表测控系统的干扰源主要有电力网络和电气设备的暂态过程、雷电等引起空间的辐射干扰和系统电源线、信号引线、接地等引起的系统外引线干扰。

这些干扰总体上分为两大类:外部干扰和内部干扰,详细分析无外乎由于辐射、温度、湿度、振动、传输、感应、电源、接地几个方面。

下面对常见的几种干扰机制进行分析:来自空间的辐射干扰对测控系统影响主要通过两条路径:一是直接对计算机内部辐射,由电路感应产生干扰;二是对计算机外围设备及通讯网络的辐射,由外围设备和通信线路的感应引入干扰。

探析微型计算机测控系统抗干扰技术综合策略

探析微型计算机测控系统抗干扰技术综合策略

探析微型计算机测控系统抗干扰技术综合策略作者:李宝全来源:《数字化用户》2013年第29期【摘要】微型计算机测控系统在运行过程中会受到较多方面的影响,使得系统无法正常运行,针对这种情况就要对这些干扰因素进行抗干扰措施。

本文将详述干扰对测控系统的影响、常见的干扰现象以及抗干扰的综合策略。

【关键词】微型计算机测控系统抗干扰技术微型计算机测控系统在运行过程中会受到外界环境的较大干扰,微型计算机测控系统的干扰指的是除了有用信号之外的杂散信号,这些杂散的信号会使得测控系统的数据传输或者控制系统受到很大的影响,严重的时候还会导致微型计算机测控系统无法运行。

微型计算机测控系统的运行环境非常复杂,因为运行环境中有非常强烈的电磁干扰现象。

电磁干扰现象会使得微型计算机测控系统受到较严重的影响,并且可能对测控系统的数据造成破坏,那么所得到的测控数据则存在着较大的差异。

微型计算机测控系统能在运行中发挥智能作用,而且在测控系统受到干扰的同时发挥智能作用,使得微型计算机测控系统的抗干扰能力更强,有效的增强微型计算机系统的稳定性以及可靠性。

一、干扰对计算机测控系统的影响干扰有多种形式而且还有多种传导模式,干扰可以通过耦合通道来传入计算机测控系统,使得计算机测控系统的稳定性显著降低,干扰对计算机测控系统的影响如下。

(一)数据采集误差变大干扰会入侵到测控系统信号的输入通道,使得有用信号中包含干扰信号,那么在数据采集的过程中就会产生较大的误差[1],如果有用信号的强度较小时,那么干扰信号对于计算机测控系统的数据采集干扰就更加严重。

(二)控制状态失灵微型计算机测控系统所传出的控制信号非常强,在传播过程中较难被外界干扰,但是输出的控制信号会与状态信号结合,一旦状态信号受到干扰就会使得影响控制信号,从而导致微型计算机测控系统的控制失常。

(三)数据受干扰而发生变化微型计算机测控系统中RAM储存器是可以读写的,如果受到干扰的情况下RAM的数据会被篡改,但是微型计算机测控系统中的程序数据不容易被损坏,而RAM中的数据受干扰的影响较大,系统受到的损坏部分是由RAM中的数据受损数据而决定的。

解决电路系统中噪声干扰技术论文

解决电路系统中噪声干扰技术论文

解决电路系统中噪声干扰的技术研究【摘要】电路系统在自动化系统中广泛应用,其可靠性应该引起高度重视,在使用中应该注意提高设备的抗干扰能力以及解决噪声干扰问题。

【关键词】光电耦合;模拟信号;工作电源一、噪声产生的根源(1)内部噪声。

内部噪声是由传感器或检测电路原件内部带电颗粒的无规则运动产生,如热噪声、接触不良引起的噪声等。

(2)外部噪声。

外部噪声是由传感器检测系统外部人为或自然干扰造成的。

外部噪声的来源主要为电磁辐射,当电机、开关及其他电子设备工作时会产生电磁辐射。

在检测系统中,由于原件之间或电路之间存在着分布电容或电磁场,因而容易产生寄生耦合现象。

在寄生耦合的作用下,电厂、磁场及电磁波就会引入检测系统,干扰电路的正常工作。

二、噪声的抑制方法(1)接地。

“地”是电路或系统中为各个信号提供参考点位的一个等电位点或等电位面。

所谓“接地”就是将某点与一个等电位点或等点未眠之间用低电阻导体连接起来,构成一个基准电位。

电路或系统接地是为了清除电流流经公共地线阻抗时产生噪声电压,也可以避免受磁场或地电位差的影响。

接地设计的两个基本要求是:一是消除各电路电流流经一个公共地线阻抗时所产生的噪声电压;二是避免形成接地环路,引进共模干扰。

处理这些地线的基本原则是尽量避免或减少由接地所引起的各种干扰,同时要便于施工,节省成本。

(2)屏蔽。

由于检测仪表或控制系统的工作现场往往存在强电设备,这些设备的磁力线或电力线会干扰仪表或系统的正常工作。

为了防止这种干扰,可利用低电阻的导电材料或高导磁率的铁磁材料制成容器,对易受干扰的部分如元件、传输导线、电路及组合件实行屏蔽,以达到阻断或抑制各种内外电磁或电场干扰的目的。

屏蔽可分为三种,即电场屏蔽、磁场屏蔽及电磁屏蔽。

电场屏蔽主要用于防止元器件或电路间因分布电容耦合形成的干扰。

磁场屏蔽主要用来消除元器件或电路间因磁场寄生耦合产生的干扰,磁场屏蔽的材料一般选用高磁导系数的磁性材料。

电磁屏蔽在屏蔽金属内部产生涡流而起屏蔽作用。
