油井示功图应用浅析

油井示功图应用浅析

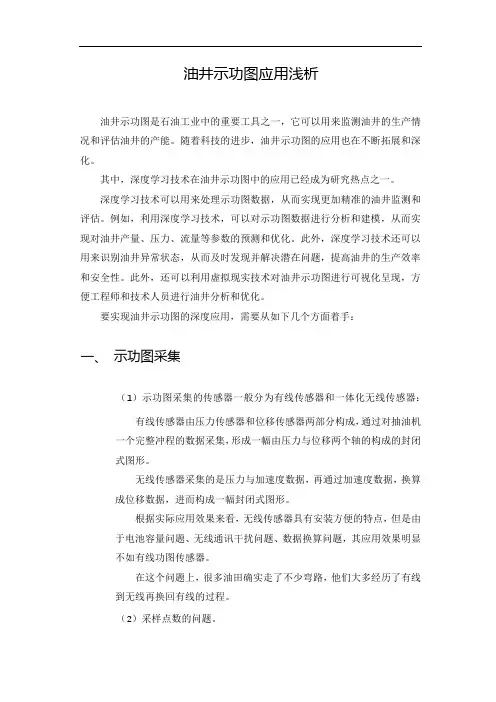

油井示功图应用浅析油井示功图是石油工业中的重要工具之一,它可以用来监测油井的生产情况和评估油井的产能。

随着科技的进步,油井示功图的应用也在不断拓展和深化。

其中,深度学习技术在油井示功图中的应用已经成为研究热点之一。

深度学习技术可以用来处理示功图数据,从而实现更加精准的油井监测和评估。

例如,利用深度学习技术,可以对示功图数据进行分析和建模,从而实现对油井产量、压力、流量等参数的预测和优化。

此外,深度学习技术还可以用来识别油井异常状态,从而及时发现并解决潜在问题,提高油井的生产效率和安全性。

此外,还可以利用虚拟现实技术对油井示功图进行可视化呈现,方便工程师和技术人员进行油井分析和优化。

要实现油井示功图的深度应用,需要从如下几个方面着手:一、示功图采集(1)示功图采集的传感器一般分为有线传感器和一体化无线传感器:有线传感器由压力传感器和位移传感器两部分构成,通过对抽油机一个完整冲程的数据采集,形成一幅由压力与位移两个轴的构成的封闭式图形。

无线传感器采集的是压力与加速度数据,再通过加速度数据,换算成位移数据,进而构成一幅封闭式图形。

根据实际应用效果来看,无线传感器具有安装方便的特点,但是由于电池容量问题、无线通讯干扰问题、数据换算问题,其应用效果明显不如有线功图传感器。

在这个问题上,很多油田确实走了不少弯路,他们大多经历了有线到无线再换回有线的过程。

(2)采样点数的问题。

在抽油机一个冲程周期中,理论上,采样点数越密,得到的图形效果越好,更多细节呈现更清晰。

但随之而来的时数据量更大,对设备的处理能力和传输能力要求更高。

而采样点数偏少,会丢失部分细节,导致结果分析不准确。

我们一般认为,每个采样周期中,以200个点较为适合。

(3)图形滤波抽油机的工作环境,不可避免的存在各种干扰,包括震动干扰、电磁干扰等。

在实际应用中,我们发现很多功图上“毛刺”很多,这一般是没有滤波,或滤波算法存在缺陷造成的;另一方面,也有部分厂家的功图过于平滑,这往往是滤波算法“太过”造成的。

示功图分析原理

示功图分析原理

1、泵工作正常时的示功图所谓泵的工作正常,指的是泵工作参数选用合理,使泵的生产能力与油层供油能力基本相适应。

其图形特点:接近理论示功图,近似的平行四边形。

这类井其泵效一般在60%以上。

图中虚线是人为根据油井抽汲参数绘制的理论负载线,上边一条为最大理论负载线,下边一条为最小理论负载线。

现场常常把增载线和减载线省略了。

2、惯性载荷影响的示功图在惯性载荷的作用下,示功图不仅扭转了一个角度,而且冲程损失减少了,有利于提高泵效。

示功图基本上与理论示功图形状相符。

影响的原因是:由于下泵深度大,光杆负荷大,抽汲速度快等原因在抽油过程中产生较大的惯性载荷。

在上冲程时,因惯性力向下,悬点载荷受惯性影响很大,下死点A上升到A′,AA′即是惯性力的影响增加的悬点载荷,直到B′点才增载完毕;在下冲程时因惯性力向上使悬点载荷减小,下死点由C降低到C′,直到D′才卸载完毕。

这样一来使整个示功图较理论示功图沿顺时针方向偏转一个角度,活塞冲程由S活增大到S′活,实际上,惯性载荷的存在将增加最大载荷和减少最小载荷,从而使抽油杆受力条件变坏,容易引起抽油杆折断现象。

整改措施:1、减小泵挂深度,以减轻光杆负荷。

2、降低抽油机的抽汲参数,减小惯性力。

3、振动载荷影响的示功图分析理论示功图可知,液柱载荷是周期性作用在活塞上。

当上冲程变化结束后,液体由静止到运动,液柱的载荷突然作用于抽油杆下端,于是引起抽油杆柱的振动。

在下冲程,由于抽油杆柱突然卸载也会发生类似现象。

振动载荷的影响是由抽油机抽汲参数过快,使抽油杆柱突然发生载荷变化而引起的振动,而使载荷线发生波动。

整改措施:降低抽油机的抽汲参数,减小惯性力。

4、泵受气体影响的示功图由于在下冲程末余隙容积内还残存一定数量的气体,上冲程开始后,泵内压力因气体膨胀而不能很快降低,使固定凡尔打开滞后,增载变慢,下冲程时气体受压缩,泵内压力不能迅速提高,使游动凡尔打开滞后,卸载变慢。

其图形特点:卸载线过程缓慢,卸载线CDˊ向右下方变曲的弧线,增载过程也变慢,增载线较理论的增载线平缓。

典型示功图的分析应用

典型示功图的分析应用

示功图定义与重要性
定义
示功图是指内燃机气缸压力随曲轴转角变化的图形表示,通过测量内燃机在工作过程中的气缸压力和对应曲轴转 角,可以获得示功图。
重要性
示功图是内燃机工作状态和性能的重要表征,通过分析示功图,可以了解内燃机的燃烧过程、气缸内气体压力变 化、机械效率以及可能存在的故障和问题。因此,示功图分析对于内燃机的优化设计、性能提升和故障诊断具有 重要意义。
典型示功图的特征
连续性
典型示功图在描述发动机 性能时,应保持连续性, 避免出现断点或跳跃。
准确性
典型示功图应准确地反映 发动机的实际性能,避免 误差过大。
可视化
典型示功图应易于理解, 方便用户查看和比较不同 发动机的性能。
03 典型示功图的分析方法
CHAPTER
示功图分析的基本步骤
数据处理
对收集到的数据进行预处理, 如滤波、去噪等,以提取出有 用的信息。
VS
详细描述
某设备在长期运行过程中,由于各种因素 的影响,工作状态逐渐下降。为了解决这 一问题,采用示功图分析技术,对设备的 工作状态进行实时监测和评估。通过对示 功图的深入分析,发现设备运行中的异常 情况,及时调整维护策略,优化运行方式 ,最终提高了设备的使用寿命和稳定性。
案例三:某系统的示功图故障诊断
典型示功图的分析应用
目录
CONTENTS
• 引言 • 典型示功图介绍 • 典型示功图的分析方法 • 典型示功图的应用场景 • 案例分析 • 总结与展望
01 引言
CHAPTER
目的和背景
目的
通过对典型示功图的分析,了解内燃机的工作状态和性能,为优化内燃机设计 和提高其效率提供依据。
背景
内燃机在现代工业和交通领域中广泛应用,其性能和效率对整个系统的运行具 有重要影响。示功图作为内燃机工作状态的重要表征,对其进行准确分析是提 高内燃机性能的关键。

示功图分析原理

示功图分析原理

1、泵工作正常时的示功图所谓泵的工作正常,指的是泵工作参数选用合理,使泵的生产能力与油层供油能力基本相适应。

其图形特点:接近理论示功图,近似的平行四边形。

这类井其泵效一般在60%以上。

图中虚线是人为根据油井抽汲参数绘制的理论负载线,上边一条为最大理论负载线,下边一条为最小理论负载线。

现场常常把增载线和减载线省略了。

2、惯性载荷影响的示功图在惯性载荷的作用下,示功图不仅扭转了一个角度,而且冲程损失减少了,有利于提高泵效。

示功图基本上与理论示功图形状相符。

影响的原因是:由于下泵深度大,光杆负荷大,抽汲速度快等原因在抽油过程中产生较大的惯性载荷。

在上冲程时,因惯性力向下,悬点载荷受惯性影响很大,下死点A上升到A′,AA′即是惯性力的影响增加的悬点载荷,直到B′点才增载完毕;在下冲程时因惯性力向上使悬点载荷减小,下死点由C降低到C′,直到D′才卸载完毕。

这样一来使整个示功图较理论示功图沿顺时针方向偏转一个角度,活塞冲程由S 活增大到S′活,实际上,惯性载荷的存在将增加最大载荷和减少最小载荷,从而使抽油杆受力条件变坏,容易引起抽油杆折断现象。

整改措施:1、减小泵挂深度,以减轻光杆负荷。

2、降低抽油机的抽汲参数,减小惯性力。

3、振动载荷影响的示功图分析理论示功图可知,液柱载荷是周期性作用在活塞上。

当上冲程变化结束后,液体由静止到运动,液柱的载荷突然作用于抽油杆下端,于是引起抽油杆柱的振动。

在下冲程,由于抽油杆柱突然卸载也会发生类似现象。

振动载荷的影响是由抽油机抽汲参数过快,使抽油杆柱突然发生载荷变化而引起的振动,而使载荷线发生波动。

整改措施:降低抽油机的抽汲参数,减小惯性力。

4、泵受气体影响的示功图由于在下冲程末余隙容积内还残存一定数量的气体,上冲程开始后,泵内压力因气体膨胀而不能很快降低,使固定凡尔打开滞后,增载变慢,下冲程时气体受压缩,泵内压力不能迅速提高,使游动凡尔打开滞后,卸载变慢。

其图形特点:卸载线过程缓慢,卸载线CDˊ向右下方变曲的弧线,增载过程也变慢,增载线较理论的增载线平缓。

示功图分析

示功图分析
固定凡尔 游动凡尔 排 液 出 井 , 进 液 入 泵
一、示功图的相关概念
•深井泵的工作原理:
当活塞下行时,由于泵筒内液柱受 压,压力增高,而使固定凡尔关闭。当 泵筒内压力超过油管内液柱压力时,游 动凡尔被顶开,液体从泵筒内经过空心 活塞上行进入油管。
游 动 凡 尔

筒 内 液 体 进
固 定 凡 尔
二、选择: 1、当活塞上行时,游动凡尔受油管内活塞以上液柱的压力而(
)。 泵筒内压力( ),固定凡尔被油套环形空间液柱压力顶开,井内液体 进入泵筒内,充满活塞上行所让出的空间。 A、(关闭) B、(被顶开) C 、(上升) D 、(下降) )。
2、活塞实际冲程( )光杆冲程,这一差值即为(
A、(大于) B、(小于) C 、(冲程损失) D 、(弹性损失) 3、当活塞开始上行时,游动凡尔关闭,液柱重量由油管上传给抽油杆, 抽油杆因增载而( ),油管因卸载而( )。 A、(伸长) B、(增大) C 、(缩短) D 、(减小)
蜡析出点时,蜡就从原油中析出。蜡刚从原油中析出的温度称为初始结晶 温度或析蜡点。
油管结蜡后,缩小了油管孔径,增加了油流阻力,油流入井内的阻力
增加,大量原油留在地下变成了“死油”,就会降低采收率。
三、典型示功图分析
3、油井结蜡对示功图的影响
影响油井结蜡的因素有哪些?
(1)含蜡:含蜡量高的原油容易结蜡。 (2)温度:温度低,蜡就从原油中析出,温度下降越快,结蜡越严重。
A点为下死点
S(米)
λ2
S活
二、理论示功图的形成
增、卸载荷阶段,正好是形成抽油杆增 长、油管缩短和抽油杆缩短、油管增长的阶 段。所以,这是增、卸载过程中在图上表现
为斜线段的原因。

示功图分析与应用

示功图分析与应用

碰泵左下有圆圈, 及时上调防冲距。
8、油稠影响示功图 P B C
稠油影响的示功图主要特点是: 上下载荷线变化幅度大,而且原油粘 度越大,幅度变化越大;示功图的四 个角较理论示功图圆滑。形成原因: 稠油因其粘度大,所以流动摩擦阻力 增加,因此上行时光杆载荷增加,下 行时光杆载荷减小。另外由于油稠使 阀球的开启、关闭滞后现象明显,致 使增载、减载迟缓,所以增载线和卸 载线圆滑。
现象:产量下降,液面上升,上电流正常,下电流稍大。抽蹩时上 冲程压力上升,下冲程压力下降。
3.2、固定阀漏失
泵效40%,电流11/16,判断为固定凡尔漏失
4、抽油杆断脱影响示功图
抽油杆断脱后的悬点载荷 实际上是断脱点以上的抽油杆 柱在液体中的重量,悬点载荷 不变,只是由于摩擦,使上下 载荷线不重合,成条带状。示 功图的位臵取决于断脱点的位 臵:断脱点离井口越近,示功 图越接近横坐标;断脱点离井 口越远,示功图越接近最小理 论载荷线。
7、柱塞下行碰泵影响示功图
活塞下行碰泵影响的示功图 主要特征是在左下角有一个环状 图形。原因是由于防冲距过小, 当活塞下行接近下死点时,活塞 与固定凡尔相碰撞,光杆负荷急 剧降低,引起抽油杆柱剧烈振动, 这时活塞又紧接着上行而引起的。 同时由于振动引起游动凡尔和固 定凡尔跳动,封闭不严,造成漏 失使载荷减小。
P 理论示功图
S
S活 S光 当活塞到达上死点,在转入下行程的瞬间,固定凡尔 关闭,游动凡尔打开,活塞上下连通。活塞上原所承受的 液柱重量又加在油管上。抽油杆卸掉了这一载荷,油管上 加上了这一载荷,于是二者又发生弹性变形,此时油管伸 长,抽油杆柱缩短,光杆下行,活塞相对于泵筒没有移动, 于是画出了CD斜线。它表示光杆上负荷减少的过程。称为 减载线。

示功图简介

示功图简介

和有气体影响的功 图相似, 图相似,只是拐角 的曲率半径较小
当活塞碰到液面时, 当活塞碰到液面时,若是 快速抽汲往往因活塞撞击 页面而发生较大的冲击震 动,下负荷线因震动冲击 出现波浪状而使示功图变 形的很厉害。 形的很厉害。
三、常用功图分析
9、活塞撞击工作筒
陈3-33井功图 80 60 40 20 0 0 1 2 3
示功图简介
一、示功图原理
示功图: 示功图:就是悬点载荷随光杆位移的变
化曲线所构成的封闭曲线
理论示功图是表示在理想情 理论示功图是表示在理想情 况下(泵的工作完全正常, 况下(泵的工作完全正常, 不受砂、 不受砂、蜡、气、稠等其它 因素的干扰, 因素的干扰,并认为进入泵 的流体是不可压缩等)悬点 的流体是不可压缩等) 载荷与悬点位移的对应关系。 载荷与悬点位移的对应关系。 如右图ABCD; ABCD;它是解释施测功 如右图ABCD;它是解释施测功 图的基础和依据. 图的基础和依据.
D’A在活塞上行至下死 D’A在活塞上行至下死 的过程中, 点A的过程中,光杆只 承受抽油杆在液柱中的 重量,并保持不变; 重量,并保持不变;
示功图解释
二、示功图影响因素
井功图 100 80 60 40 20 0 0 1 2 3
1、惯性载荷 2、震动载荷 3、摩擦载荷
陈3-48井功图
4、沉没压力 5、井口回压
三、常用功图分析
10、 10、稠油井示功图
三、常用功图分析
11、 11、砂卡示功图
三、常用功图分析
12、结蜡的示功图: 12、结蜡的示功图:与稠油井相似
70.0 60.0 50.0 40.0 30.0 20.0 10.0 0.0
2004-7-22 2004-8-1 2004-8-11 2004-8-21 2004-8-31 2004-9-10

典型示功图应用与分析

典型示功图应用与分析

(4)气体影响下的示功图:
油井气油比越高,圆弧的曲率半径越大,表明 油套管环空内有泡沫段存在,沉没压力偏小,充满 不好。 对受气体影响较大的井或易发生气锁的井应尽
可能加深泵挂,增大泵的沉没度,采用大泵径长冲
程生产,特别是防冲距要调到最小,尽量减小余隙
体积;下气锚和防气泵,合理控制套管气,使之保
持在较低值。
当游动阀和固定阀
同时存在漏失,但均未
达到完全失效时,油井 仍在出油,在上冲程中, 双凡尔漏失 泵主要是游动阀漏失的影响;在 下冲程中,主要是受固定阀漏失
的影响,示功图呈近似的椭圆形。
7、油管漏失影响的示功图:
由于油管漏失不是深井泵装置本身造成的, 所以,测示功图形状不会发生变异,与泵工作 正常时的示功图基本一样,只有当漏失严重(油 井不产液)时,实测示功图的最大载荷线要低于 最大理论载荷线;L的长度相当于漏失处至井口 这段液柱在光杆出所产生的负荷,即:油管漏 失点越深L值越大,判定方法将根据现场实际生 P 产情况综合分析、判定。
理论示功图
AB段:加载线 B点:悬点加载完毕,载荷增加到固定阀打开 BC段:上静载线 CD段:卸载线 D点:悬点卸载完载线,表示悬点上行时,游动凡尔关闭, 液柱载荷由活塞传递到悬点的过程。
B1B相当于活塞与泵筒发生相对位移之前,悬点上行的距离 即:B1B= λ
由于深井泵的防冲距过小,在抽油
机下行过程中,当活塞运行到下死点 位置时,活塞撞击固定凡尔罩而使示
功图左下角多出一点或显示打扭,这
一类图形中左上角
是不缺的,图形显
示基本完好。
12、活塞遇卡影响的示功图:
抽油机在运行过程中,上行时,抽油杆柱先 把被压弯的抽油杆柱拉直,悬点载荷先是缓慢增 加,然后,抽油杆柱受拉弹性伸长,悬点载荷急 剧升高且远远高于最大理论载荷线;下行时,先 是抽油杆柱恢复弹性变形,然后抽油杆柱被压缩 而发生弯曲,悬点载荷急 剧下降,载荷远远低于最 小理论载荷线,且接近基 线,示功图上先急剧卸载 后缓慢卸载,示功图呈现 两个斜率段。

分析示功图课件

分析示功图课件

示功图的基本组成
载荷曲线
表示抽油机悬点的载荷变化情况。
位移曲线
表示抽油机悬点的位移变化情况。
面积
表示抽油机所做的功。
示功图的分类
根据用途分类
可分为分析用示功图和监测用示功图 。分析用示功图主要用于对抽油机工 况进行分析,监测用示功图主要用于 对抽油机进行实时监测。
根据载荷分类
可分为常规示功图和异常示功图。常 规示功图是指载荷正常变化的示功图 ,而异常示功图是指载荷发生异常变 化的示功图。
06
示功图的发展趋势与展望
示功图技术的发展趋势
智能化
随着人工智能和机器学习技术的 发展,示功图分析将更加智能化, 能够自动识别和诊断故障,提高
分析的准确性和效率。
实时化
随着传感器和数据采集技术的进 步,示功图将实现实时监测和分 析,及时发现和解决潜在问题, 提高设备运行的安全性和稳定性。
云端化
云计算技术的发展将推动示功图 数据的云端存储和分析,实现数 据共享和远程协作,提高工作效
示功图的解析需要具备一定的专 业知识和技能,需要对气瓶的工 作原理和操作规范有深入的了解。
通过解析示功图,可以了解气瓶 的工作状态和性能表现,从而为
气瓶的维护和使用提供参考。
示功图的应用范围广泛,可以用 于气瓶的设计、生产和维护等领 域,对于提高气瓶的安全性和可
靠性具有重要意义。
03
常见示功图分析
示功图的读取方法
读取示功图需要使用专门的软件 或工具,这些软件或工具通常具 有图形界面,可以方便地查看和
操作示功图。
在读取示功图时,需要了解气瓶 的工作原理和操作规范,以便正
确地解读示功图中的信息。
通过观察示功图中的图形变化, 可以了解气瓶的工作状态和性能 表现,从而为气瓶的维护和使用

示功图的分析和解释

示功图的分析和解释

示功图的分析和解释前言抽油机井采油是目前油田开发中普遍应用的方式,抽油机井的管理水平的好坏,关系到油田整体经济效益的高低。

要做好抽油机井的生产管理工作,必须取准取全各项生产资料,制定抽油机井合理的工作制度,不断进行分析,适应不断变化的油藏动态,加强并提高抽油机井的日常管理水平。

分析和解释示功图,就是直接了解深井泵工作状况好坏的一个主要手段,不但深井泵工作中的一切异常现象可以在示功图上比较直观的反映出来,而且,还可以结合有关资料,来分析判断油井工作制度是否合理,抽油设备与油层和原油性质是否适应,还可以通过“示功图法”对低产、低能井制定出合理的开关井时间,减少设备的磨损和电能的浪费等。

由于抽油井的情况复杂,在生产过程中,深井泵不但要受到抽油设备制造质量和安装质量的影响,而且要受到油层中的砂、蜡、气等多种因素的影响。

致使实测示功图形状多变,各不相同。

尤其是在深井上,这种情况就更为突出。

因此,在分析示功图时,既要全面地了解油井的生产情况、设备状况和测试仪器的好坏程度,根据多方面的资料综合分析,又要善于从各种因素中,找出引起示功图变异的主要因素,这样,才能做出正确的判断。

一、示功图的基础知识1、示功图的概念:示功图的概念:反映深井泵工作状况好坏,由专门的仪器测出,画在坐标图上,被封闭的线段所围成的面积表示驴头在一次往复运动中抽油机所做的功,称为示功图。

动力仪力比:示功图上每毫米横坐标长度所代表的负荷值。

减程比:示功图上每毫米横坐标长度所代表的位移值。

2、计算驴头最大负荷、最小负荷计算公式:(1)根据油井生产资料,绘制该井理论示功图.(2)根据油井生产参数,计算并画出驴头最大负荷、最小负荷在图中理论负荷线上的位置。

两种较简便的计算公式:①最大载荷:P1大=P液/+P杆[b+sn2/1440]P2大=P液/+P杆[b+sn2/1790]②最小载荷:P1小=P杆[b-sn2/1440]P2小=P杆[b-sn2/1790]式中:P1大------悬点最大载荷(第一种计算方法);P2大------悬点最大载荷(第二种计算方法);P1小------悬点最小载荷(第一种计算方法);P2小------悬点最小载荷(第二种计算方法);P液/------作用在活塞整个截面积上的液柱质量,kg;P液=Fγ液×L,如果井口回压与沉没压力接近,便可忽略它们对悬点载荷的影响;P杆------抽油杆在空气中的质量,kg;B-------考虑抽油杆柱在液体中的减轻质量系数,b=[1-γ液/γ钢];γ液-------抽汲液的相对密度;γ钢-------钢的相对密度;S--------抽油机光杆冲程,m;n--------抽油机冲次,次/min;F--------活塞截面积,m2;L--------下泵深度,m;在现场分析抽油井示功图时,可利用示功图计算:P大=力比×h; P小=力比×h/式中:力比-------所用动力仪的力比,N/mm;P大、P小-------悬点的最大载荷和最小载荷;h-------上行线最高点距基线的距离,mm;h/-------下行线最低点距基线的距离,mm;两种计算公式的区别:第一套公式是把抽油井悬点运动看做曲柄滑块机构的滑块运动,并取曲柄旋转半径与连杆长度的区别为1/4,它只考虑了液柱和抽油杆质量以及抽油机杆柱的惯性载荷。

示工图的分析及应用

示工图的分析及应用

示功图的分析及其应用摘要:本文对理论示功图的分析进行了简要的阐述,并与活塞式机器示功图,柴油机的示功图相结合,通过相互联系分析,利用计算机对示功图的检测分析,解决实际问题。

关键词:示功图,活塞式机器,柴油机,往复式压缩机;示功图畸变;检测分析前言:经过多年实践和探索, 发现示功图除了用其循环曲线所围成的面积表示工作介质完成一个实际所做的有用功外, 还可以在图上表示活塞式机器,柴油机的发火顺序、燃烧过程、换气规律( 即把配气相位显示出来) 、各缸在某一时刻的状态等, 并与气门间隙调整、配气定时检查、供油提前角检查等密切相关, 不仅便于掌握活塞式机器,柴油机一些重要理论知识, 形成有机的整体概念, 同时对生产实践起到更好的指导作用。

理论示功图的分析1. 静载荷作用的理论示功图静载荷作用的理论示功图为一平行四边形,如图10-17所示。

为上冲程静载变化线,其中为加载线。

加载过程中,游动阀和固定阀均处于关闭状态,点加载结束,因此,此时活塞与泵筒开始发生相对位移,固定阀开始打开液体进泵,故为吸入过程,并且。

为下冲程静载变化线,其中为卸载线。

卸载过程中,游动阀和固定阀均处于关闭状态,到点卸载结束,因此,此时活塞与泵筒开始发生相对位移,游动阀被顶开,泵开始排液,故DA为排出过程,并且。

2. 惯性和振动载荷作用的理论示功图考虑惯性载荷的理论示功图是将惯性载荷叠加在静载荷上,结果因惯性载荷的影响使静载荷理论示功图被扭曲一个角度,并且变为不规则四边形,如图10-18所示。

当考虑振动载荷时,则将由抽油杆振动引起的悬点载荷叠加在四边形上。

由于抽油杆柱的振动发生在粘性液体中,为阻尼振动,因此振动载荷的影响将逐渐减弱。

另外,由于振动载荷的方向具有对称性,反映在示功图上的振动载荷也是按上、下冲程对称的。

3. 气体影响下的理论示功图由于气体很容易被压缩,表现在示功图上便是加载和卸载缓慢。

如图 10-19所示,气体影响下示功图的典型特征是呈现明显的“刀把”形在下冲程末余隙内还残存一定数量的溶解气,上冲程开始后泵内的压力因气体膨胀而不能很快降低,使吸入阀打开滞后( 点)、加载缓慢。

浅析抽油机示功图的原理分析及应用

浅析抽油机示功图的原理分析及应用

浅析抽油机示功图的原理分析及应用摘要:抽油机的示功图能够有效的反应抽油机深井泵、抽油杆、抽油管的工作状况,及杆、管、泵之间的相互配合是否合理。

抽油机井示功图是用来对抽油机井井下深井泵故障诊断的重要方法之一。

抽油机井示功图时检验抽油机井的工作状态,对抽油机井的生产动态进行分析的一种行之有效的手段。

学习掌握抽油机井示功图的原理、分析能够准确的判断出抽油机井深井泵的工况,及时处理抽油机井出现的问题,达到降本增耗的效果。

关键词:抽油机井;示功图;分析;原理1、抽油机示功图的作用1.1检验杆、管、泵的工作状况。

1.2检验机采井的工作参数是否合理。

1.3间接计算出机采井的产液量。

2、抽油机井理论示功图测绘制原理2.1理论示功图绘制的条件2.1.1油井供液能力充足,泵能够完全充满。

2.1.2油井没有连抽带喷现象2.1.3深井泵质量合格,工作正常。

2.1.4不考虑活塞在上、下冲程中,抽油杆柱所受到的摩擦力、惯性力、震动载荷与冲击载荷等的影响,假设力在抽油杆柱中的传递是瞬间的,凡尔的起落也是瞬间的。

2.1.5抽油设备在工作中,不受砂、蜡、水、气等因素的影响,认为进入泵内的液体不可压缩2.2理论示功图的绘制:机采井深井泵由泵桶、活塞、游动阀尔、固定阀尔等组成。

当抽油机上行运动时:抽油机的驴头带动光杆、抽油杆、向上运动,此时由于游动阀尔闭合。

驴头悬点要承受活塞截面以上液体及抽油杆柱的的重量抽油杆发生弹性伸长(图1中的A-B段的形成);当驴头悬点的力量克服油管内液体重力、光杆、抽油杆柱的重力时,活塞开始向上移动泵桶内形成负压,固定阀尔在泵桶内外压差的作用下打开。

井筒中的液体随活塞上行排出井筒。

地层的油流进入泵桶。

(图1中B-C段的形成)抽油机下行运动时:抽油机的驴头到达上死点后,抽油机驴头开始向下运动,同时带动光杆、抽油杆、向下运动,此时由于游动阀尔、固定阀尔闭合。

驴头悬点只承受抽油杆柱在活塞截面以上液体中的重量抽油杆发生弹性伸缩短(图1中的C-D段的形成);当驴头悬点的力量被油管内液体托举达到极限时,活塞开始向下移动泵桶内混合液开始压缩,固定阀尔在泵桶内压缩力的作用下关闭,游动阀尔打开。

示功图分析

示功图分析
负荷KN 冲程损失
基本知识
活塞冲程(有效冲程) 光杆冲程
冲程m
冲程损失:抽油杆及油管弹性伸长与缩短所致。
基本知识
示功图分析
最大负荷线
增载线
卸载线
最小负荷线
注:正常示功图,增载线与卸载线相平行, 最大负荷线与最小负荷线相平行。
示功图分析
基本知识
下静载线:又称固定凡尔漏 失线,驴头停在接近下死点 位置测试,逐步上升为固定 凡尔漏失。
示功图分析---典型示功图分析
十五、连抽带喷
侧真147
2007.5.16
工作制度:∮38*3*9
产液: 73.1t
示功图分析---典型示功图分析
十五、连抽带喷
油井本身引起自喷: 由于地层能量充足引起的连 抽带喷
示功图分析---典型示功图分析
十六、软阻
特征: 1.左下方多一块,左边少一 块 2.a>90°
十、碰泵
真79 2009.9.7 井口听到撞击声
上提光杆距离计算: H=
△ S S · S光+C
式中
△S:图上量出的撞击长度 mm
S:光杆的实际冲程 mm
S光:光杆的理论冲程 m
液面:套管出油
C:防冲距,一般取0.3-0.5m
示功图分析---典型示功图分析
十一、活塞卡死—卡泵
沙19-7井 2008.10.31
线的右下方
3.泵效低,气体影响严重形成气锁, 油井不出液
示功图分析---典型示功图分析
十三、气体影响
许浅1-9 2009.8.14
沙23-20A 09.8.20
示功图分析---典型示功图分析
十三、气体影响—气锁
示功图分析---典型示功图分析

【精品】示功图培训课件分析教学课件

【精品】示功图培训课件分析教学课件
从不同点分析泵况出现的问题。
6.示功图分析中常见问题
仪器工作不正常:
载荷飘移、图形呈锯齿状。
修井、措施情况不清:
热洗后不出的问题:活塞或杆蜡卡、凡尔卡或漏 修井后不出:井脏或泵有问题 调工作制度:冲程或冲次不合理,严重的振动或 惯性影响
7.近期诊断井
液面1698.8m 气锁
7.近期诊断井
液面1403.8,沉没度 597.25,昨天憋泵10分钟 压力0.7-0.8停机不降 计量 不出。 双漏
3.示功图现场测试
测试仪器 和工具
3.示功图现场测试
示功仪
载荷传感器 光杆卡子
信号线
3.示功图现场测试
停机
打卡子
安装载荷传感器
收尾: 停机,取下 载荷传感器,
收仪器
示功仪中输入 井号和测试日 期,设置测试 张数,测试完 毕,确认合格 后,保存关机
连接好信号线和固定好 位移线,启抽准备测试
4.示功图分析
常见典型示功图:泵工作正常、连抽带喷、供液不足, 油管漏失,泵漏失(游动凡尔漏失、固定凡尔漏失、 双凡尔漏失),游动凡尔关闭迟缓,抽油杆断、活塞 遇卡或脱出工作筒,气影响或气锁,蜡影响,稠油影 响,防冲距过小(上行碰泵或下行碰泵),外部因素 的碰撞、振动影响(光杆碰驴头、变速相振动),进 油部位堵等
7.近期诊断井
正常,怀疑管线冻堵
凡尔卡死
7.近期诊断井
7.近期诊断井
活塞卡死
7.近期诊断井
双凡尔漏或游动凡尔卡死、固定凡尔漏
结束语
谢谢大家聆听!!!
33
6.示功图分析中常见问题
测试现场情况未了解清楚:
抽油杆或活塞卡时,上行或下行困难;抽油杆断时, 上行快、下行慢;变速箱震动,抽油机异常响动;光杆 碰驴头,测时观察光杆与驴头接触且有碰击声。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

过程装备专业实验论文之浅析示功图原理分析及应用姓名:学号:专业班级:2014年5月23号浅析示功图原理分析及应用摘要:示功图是压缩机运行状况和工作性能的综合反映,示功图法是研究压缩机性能与工作状态的基本方法之一,是有效的参数法诊断手段,可在较深层次上诊断压缩机故障。

关键词:示功图,故障诊断,压缩机0引言示功图是压缩机运行状况和工作性能的综合反映,示功图法是研究压缩机性能与工作状态的基本方法之一,是有效的参数法诊断手段,可在较深层次上诊断压缩机故障。

在活塞式机器的一个循环中,气缸内气体压力随塞位移(或气缸内容积)而变化的循环曲线。

循环曲所包围的面积可表示为机器所作的功或所消耗的功,称为示功图,它可用示功器测录。

示功图除了表示作或耗功的大小以外,常常用来分析研究以至改善气缸的工作过程。

内燃机示功图为四冲程内机的实际示功图。

纵坐标表示气缸内气体压力p,横坐表示气缸工作容积V。

把装在压缩机上的示功仪实测下来的示功图,称为压缩机实际示功图。

压缩机实际示功图与理论示功图有很大差异,其特征为:i. 压缩机实际示功图存在气体膨胀线,即完成一个工作循环中除吸气、压缩和排气过程外,还有膨胀压缩机过程;ii. 压缩机实际示功图中吸气过程线低于名义吸气压力线,排气过程线高于名义排气压力线,且压缩机实际示功图中吸、排气过程呈波浪形;iii. 压缩机实际示功图压缩、膨胀过程线的指数值是变化的。

压缩机的理论与实际示功图差别较大,是因为压缩机在实际工作过程中受到余隙容积、压力损失、气流脉动、空气泄漏及热交换等诸多因素的影响。

1机械故障诊断技术的发展故障诊断(FD:Fault Diagnosis)始于机械设备故障诊断,其全名是状态监测与故障诊断(CMFDCondition Monitoring and FaultDiagnosis)。

机械故障诊断(MFD:Machine Fault Diagnosis)是识别机器或机组运行状态的科学,它研究的是机器或机组运行状态的变化在诊断信息中的反映。

其研究内容包括对机器运行现状的识别诊断、运行过程的监测以及运行发展趋势的预测三个方面。

机械故障诊断技术是七十年代以来,随着计算机和电子技术的飞跃发展,促进工业生产现代化和机器设备的大型化、连续化、高速化、自动化而迅速发展起来的一门新技术,也是一门以高等数学、物理、化学、电子技术、机电设备失效学为基础的新兴学科。

现代化机械设备的应用一方面大大促进了生产的发展;另一方面也潜伏着一个很大的危机,即一旦发生故障所造成的直接和间接的损失将是十分严重的。

这门新技术的宗旨就是运用当代一切科技的新成就发现设备的隐患,以期对设备事故防患于未然。

如今它已是现代化设备维修技术的重要组成部分,并且成了设备维修管理工作现代化的一个重要标志。

机械故障诊断技术对确保机械设备的安全、提高产品质量、节约维修费用以及防止环境污染均起到重要作用。

因此,在生产中运用现代设备故障诊断技术,可给企业带来巨大的经济效益。

故障诊断技术是现代化生产发展的产物,是随设备管理和设备维修发展起来的。

故障诊断技术经过30多年的研究与发展,己应用于飞机自动驾驶、人造卫星、航天飞机、核反应堆、汽轮发电机组、大型电网系统、石油化工过程和设备、飞机和船舶发动机、汽车、冶金设备、矿山设备和机床等领域。

机械故障诊断技术在世界各国的发展不平衡,美国在这一领域处于领先地位,其次是英、法、德、日等国,与这些先进国家相比,我国在理论上跟踪得比较紧,但在诊断设备的可靠性和实用性等方面仍有一定差距。

我国机械设备故障诊断技术的研究工作起步较晚,但发展较快。

西安交通大学对旋转机械故障诊断进行了研究;天津大学开展了轴承和齿轮的状态监测研究;华中理工大学和哈尔滨工业大学开展了汽车发动机和汽轮机状态监测和诊断系统;机械部门继一汽、二汽之后洛阳轴承厂开发了轴承故障诊断系统;冶金部门继太钢、宝钢之后武钢进行离心鼓风机和透平压缩机的状态监测和故障诊断;中国矿业大学开发了KTD型旋转铁谱仪及计算机磨屑图像分析系统;北京科技大学对矿用汽车故障诊断有较深的研究探讨。

此外,设备诊断仪器的开发取得较大进展,为设备诊断提供各类仪器。

这些发展为我国设备状态监测和故障诊断技术的推广应用奠定了稳固的基础。

2示功图的形式2.1,往复压缩机的示功图(或称指示图)是反映压缩机在一个工作循环中气缸压力变化的曲线。

示功图通常有三种形式:(1)p—s图(压力行程图),它反映气缸压力与活塞行程间的关系。

(2) p—a图(压力转角图),它反映气缸压力与曲轴转角间的关系。

(3) p—t图(压力时间图),它反映气缸压力和一个循环周期内不同时刻间的关系。

第一种示功图,曲线是封闭的,计算与分析都很方便;后两种示功图,曲线是展开的,但可用分析法或作图法转换成封闭曲线。

示功图是研究压缩机工作过程进行情况的重要依据,利用示功图可以对压缩机进行一系列计算,还可以分析压缩机的故障。

因而示功图的测试及故障分析在压缩机的研究中占有重要地位,可广泛应用于教学试验和压缩机的在线状态监测。

2.2,实际循环示功图被压缩气体进入工作腔完成一次气体压缩称为一级。

压缩机曲轴旋转一周,在气缸容积中所进行的各过程的总和称为循环。

压缩机循环分为理论循环和和实际循环。

实际上,压缩机的理论循环是不存在的,仅是研究压缩机工作原理的基础;实际循环较理论循环复杂。

图中所示的P。

,P2分别表示名义进气压力及名义排气压力,所谓名义压力是指在进气接管中或排气接管中的压力按时间积分的平均值。

每个实际工作循环由膨胀、进气、压缩、排气等过程组成,其中,过程线c_d为膨胀过程,过程线d_a为进气过程,过程线a一咱为压缩过程,过程线b—c为排气过程。

影响压缩机实际循环指示图的因素有:气缸余隙容积、压力损失、气流脉动、泄漏、热交换等。

3基于示功图分析的故障诊断方法一往复压缩机由于其结构的复杂性、特殊性,故障机理和诊断方法与旋转机械有较大的差异,完全引用旋转机械诊断技术的研究成果是不可行的。

因此,应根据往复压缩机的特点,吸收旋转机械诊断系统的长处,对其开展故障诊断研究。

往复压缩机故障模式可分为机械功能故障和热力性能故障两大类。

对于热力性能故障可采用热力参数法给予诊断,气缸压力信号、示功图是较好的参数法诊断手段,它可在较深层次上诊断压缩机的故障原因。

示功图可表征的压缩机故障示功图是压缩机运行状况和工作性能的综合反映,示功图法是研压缩机性能与工作状态的基本方法之一。

活塞压缩机的示功图,是反映压缩机在一个工作循环中活塞在每一个位置时气缸内气体压力变化的曲线。

根据测试的示功图,可对压缩机进行分析计算。

如根据示功图的面积可计算出缸内的平均指示压力,指示功率和气阀功率损失;根据实际排气压力和吸气压力求出实际压力比;根据气体压力所产生的作用力,找出动力计算和强度校核的依据。

此外,利用示功图形状的变化,人们还可以分析判断压缩机的气阀、活塞环、填料等的泄漏情况、进排气过程的压力损失情况、压缩及膨胀过程的热交换情况等故障状态,为压缩机进行有效的状态监控提供依据,保证压缩机的正常安全运行。

下表列出了几种典型示功图所显示的各种故障图中虚线表示压缩机工作正常时的情况,实线为有故障情况,通过两者比较,可以判别压缩机的某些故障。

表中对示功图的特点作了说明。

故障原因及示功图形状 示功图特点1 .气缸余隙容积过大(1)的位置; (2)寸(3)2 .吸气阀咬住(1)启滞缓,(2)闭滞缓,去,压缩线移;(3)3.排气阀咬住(1)启滞缓,(2)闭滞缓,来,置。

4.吸、排捧气阀不严(1)左移,偏离正常位置,排气线b-a 严密,缸吸气的一侧,膨胀线移偏离正常位置,正常的短;(4)故障原因及示功图形状 示功图特点5.排气阀片自阀片上跳开(1)压力产生突变,膨胀线上形成一小钩,位置;力没有排气阀片刚开启时的突变,部分,高,置,因而形成一条倾斜线;吸气线积也较正常小。

6通道阀或通道管截面积小(气线开始时形成两个大小不同的小凸出部分。

7.排气阀或排气管截面积小(1)b-a 了时又同复到正常位置,一条逐渐向下倾斜的排气线:(2)4总结通过对示功图的分析,找出影响压缩机高效工作的主要因素,寻求解决途径。

同时,通过理论和实践应用的结合,拓宽示功图分析和发展思路,找到更好的工作状态因素。

提出下步示功图的发展方向,为研发提供正确方向。

参考文献【1】张斌,张薇薇.机械设备故障诊断技术概述【J】.建筑机械化.2005.(8):14.15.【2】李国华,张永忠.机械故障诊断【M】.北京:化学工业出版社.1999.【3】黄伟力,黄伟建,王飞,等.机械设备故障诊断技术及其发展趋势【J】.矿山机械.2005.33(1):66.68.【4]张奇兵.设备诊断技术的发展【J】.冶金设备.1997.(1):42.45.【5】伦冠德.机械设备故障检测诊断技术现状与发展【J】.拖拉机与农用运输车.2007.34(3):95—96.【6】王秋生,樊久铭,徐敏强,等.基于解析冗余关系的动态系统故障检测和隔离【J】.哈尔滨工业大学学报.2007.39(6):924.927.【7】李凤保,扬黎明,张华,等.基于解析冗余的传感器故障检测、分析与辨识【J】.传感器技术.2002.21(5):33.35.【8】Zhao Ming,Leckie Chris.The development of an interactive fault diagnosis expert system for telecommunication applications[M].Topics in Artificial Intelligence.Springer Berlin/Heidelberg.2006:59—70.【9】Li Chun—yan,Zhang Xiao—li.Application of an expert knowledge system in thestudy of forest spatial patterns[J].Forestry Studies in China.2008.1 O(1):52-55.。
