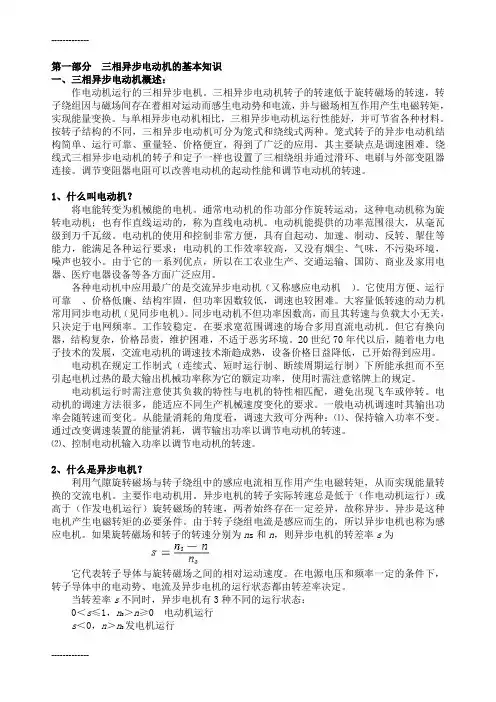

第一部分三相异步电动机的基本知识一、三相异步电动机概述：作电动机运行的三相异步电机。
三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而感生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。
与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。
按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。
笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。
绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。
调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。
1、什么叫电动机？将电能转变为机械能的电机。
通常电动机的作功部分作旋转运动，这种电动机称为旋转电动机；也有作直线运动的，称为直线电动机。
电动机能提供的功率范围很大，从毫瓦级到万千瓦级。
电动机的使用和控制非常方便，具有自起动、加速、制动、反转、掣住等能力，能满足各种运行要求；电动机的工作效率较高，又没有烟尘、气味，不污染环境，噪声也较小。
由于它的一系列优点，所以在工农业生产、交通运输、国防、商业及家用电器、医疗电器设备等各方面广泛应用。
各种电动机中应用最广的是交流异步电动机（又称感应电动机）。
它使用方便、运行可靠、价格低廉、结构牢固，但功率因数较低，调速也较困难。
大容量低转速的动力机常用同步电动机（见同步电机）。
同步电动机不但功率因数高，而且其转速与负载大小无关，只决定于电网频率。
工作较稳定。
在要求宽范围调速的场合多用直流电动机。
但它有换向器，结构复杂，价格昂贵，维护困难，不适于恶劣环境。
20世纪70年代以后，随着电力电子技术的发展，交流电动机的调速技术渐趋成熟，设备价格日益降低，已开始得到应用。
电动机在规定工作制式（连续式、短时运行制、断续周期运行制）下所能承担而不至引起电机过热的最大输出机械功率称为它的额定功率，使用时需注意铭牌上的规定。
异步电机的基础知识
实训一 异步电机的基础知识一、交流异步电动机的基本结构三相交流异步电动机主要由静止的部分——定子和旋转的部分——转子组成，定子和转子之间由气隙分开，根据异步电动机的工作原理，这两部分主要由铁心（磁路部分）和绕组（电路部分）构成，它们是电动机的核心部件。
图3-2为三相异步电动机结构示意图。
图3-2 三相异步电动机结构1．定子定子由定子铁心、定子绕组、机座和端盖等组成。
机座的主要作用是用来支撑电机各部件，因此应有足够的机械强度和刚度，通常用铸铁制成。
为了减少涡流和磁滞损耗， 定子铁心用0.5 mm 厚涂有绝缘漆的硅钢片叠成，铁心内圆周上有许多均匀分布的槽，槽内嵌放定子绕组， 如图3-3所示。
定子绕组分布在定子铁心的槽内， 小型电动机的定子绕组通常用漆包线绕制， 三相绕组在定子内圆周空间彼此相隔120°电角度，每相的导体数、并联支路数相等，导体规格一样，每相导体或线圈在空间的分布规律一样。
图3-3 三相异步电动机定子结构２．转子转子由转子铁心、转子绕组、转轴和风扇等组成。
转子铁心也用0.5 mm 厚硅钢片冲成转子冲片叠成圆柱形， 压装在转轴上。
其外围表面冲有凹槽，用以安放转子绕组。
异步电动机按转子绕组形式不同， 可分为绕线式和鼠笼式两种。
绕线式转子的绕组和定子绕组一样，也是三相绕组，绕组的三个末端接在一起（Y 型），三个首端分别接在轴承盖接线盒端盖机座定子铁心定子绕组转轴转子风扇罩壳轴承(a)(b)定子铁心定子绕组机座转轴上三个彼此绝缘的铜制滑环上，再通过滑环上的电刷与外电路的变阻器相接，以便调节转速或改变电动机的起动性能，如图3-4所示。
绕线式异步电动机由于其结构复杂，价位较高，所以通常用于起动性能或调速要求高的场合。
图3-4 绕线式转子鼠笼式转子绕组是在转子铁心槽内插入铜条，两端再用两个铜环焊接而成的。
若把铁心拿出来，整个转子绕组外形很像一个鼠笼，故称鼠笼式转子。
对于中小功率的电机，目前常用铸铝工艺把鼠笼式绕组及冷却用的风扇叶片铸在一起，如图3-5所示。
高压中大型三相异步电机基本知识

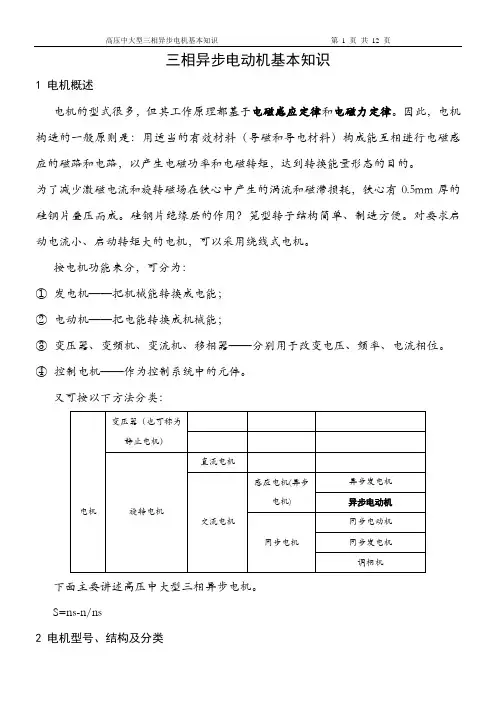

三相异步电动机基本知识1 电机概述电机的型式很多，但其工作原理都基于电磁感应定律和电磁力定律。
因此，电机构造的一般原则是：用适当的有效材料（导磁和导电材料）构成能互相进行电磁感应的磁路和电路，以产生电磁功率和电磁转矩，达到转换能量形态的目的。
为了减少激磁电流和旋转磁场在铁心中产生的涡流和磁滞损耗，铁心有0.5mm厚的硅钢片叠压而成。
硅钢片绝缘层的作用？笼型转子结构简单、制造方便。
对要求启动电流小、启动转矩大的电机，可以采用绕线式电机。
按电机功能来分，可分为：①发电机——把机械能转换成电能；②电动机——把电能转换成机械能；③变压器、变频机、变流机、移相器——分别用于改变电压、频率、电流相位。
④控制电机——作为控制系统中的元件。
又可按以下方法分类：电机变压器（也可称为静止电机）旋转电机直流电机交流电机感应电机(异步电机)异步发电机异步电动机同步电机同步电动机同步发电机调相机下面主要讲述高压中大型三相异步电机。
S=ns-n/ns2 电机型号、结构及分类2.1 分类a）按中心高分类可分为微型电机、小型电机、中型电机、大型电机。
一般来说，H80以下的称为微型电机（也叫分马力电机，功率在1kW以下），H80～H315的称为小型电机，H355～H630的称为中型电机，H710～H1000的称为大型电机。
b）按防护等级分类基本上可分为开启式、防护式和封闭式电机。
开启式电机的常用结构是IP11，防护式电机的常用结构是和IP22、IP23，封闭式电机的常用结构是IP44和IP54。
IP是International Protection 的意思，紧跟其后的第一个数字表示电机防护固体的能力(0-无防护；1-防护大于50mm的固体；2-防护大于12mm的固体；3-防护大于2.5mm 的固体；4-防护大于1mm的固体；5-防尘。
)，第二个数字表示电机防水的能力(0-无防护电机；1-防滴电机；2-15°防滴电机；3-防淋水电机；4-防溅水电机；5-防喷水电机；6-防海浪电机；7-防浸水电机；8-潜水电机)。
三相异步电动机的分类 _1

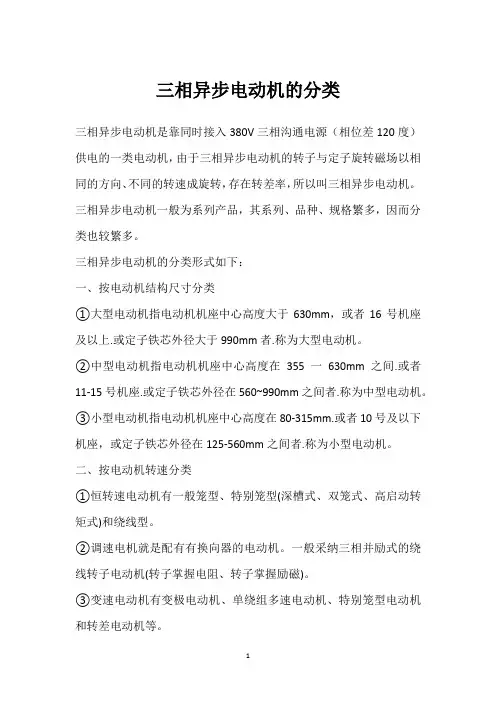

三相异步电动机的分类三相异步电动机是靠同时接入380V三相沟通电源（相位差120度）供电的一类电动机，由于三相异步电动机的转子与定子旋转磁场以相同的方向、不同的转速成旋转，存在转差率，所以叫三相异步电动机。
三相异步电动机一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。
三相异步电动机的分类形式如下：一、按电动机结构尺寸分类①大型电动机指电动机机座中心高度大于630mm，或者16号机座及以上.或定子铁芯外径大于990mm者.称为大型电动机。
②中型电动机指电动机机座中心高度在355一630mm之间.或者11-15号机座.或定子铁芯外径在560~990mm之间者.称为中型电动机。
③小型电动机指电动机机座中心高度在80-315mm.或者10号及以下机座，或定子铁芯外径在125-560mm之间者.称为小型电动机。
二、按电动机转速分类①恒转速电动机有一般笼型、特别笼型(深槽式、双笼式、高启动转矩式)和绕线型。
②调速电机就是配有有换向器的电动机。
一般采纳三相并励式的绕线转子电动机(转子掌握电阻、转子掌握励磁)。
③变速电动机有变极电动机、单绕组多速电动机、特别笼型电动机和转差电动机等。
三、按机械特性分类①一般笼型异步电动机适用于小容量、转差率变化小的恒速运行的场所.如鼓风机、离心泵、车床等低启动转矩和恒负载的场合。
②深槽笼型适用于中等容量、启动转矩比井通笼型异步电动机稍大的场所。
③双笼型异步电动机适用于中、大型笼型转子电动机.启动转矩较大.但最大转矩稍小。
适用于传送带、压缩机、粉碎机、搅拌机、往复泵等需要启动转矩较大的恒速负载上。
④特别双笼型异步电动机采纳高阻抗导体材料制成。
特点是启动转矩大.最大转矩小，转差率较大.可实现转速调整。
适用于冲床、切断机等设备。
⑤绕线转子异步电动机适用于启动转矩大、启动电流小的场所，如传送带、压缩机、压延机等设备。
四、按电动机防护形式分类①开启式电动机除必要的支承结构外，对于转动及带电部分没有特地的爱护。
三相异步电动机知识全集(精)
第8章三相异步电动机的工作特性和参数测定原理简述一、基本方程式和等效电路异步电机定子绕组所产生的旋转磁场，以转差速度切割转子导体，在转子导体中感应电势，产生电流，转子导体中的电流与定子旋转磁场相互作用而产生电磁转矩，使转子旋转。
当转子的转速与定子旋转磁场的转速相等时，定、转子之间没有相对切割，转子中就没有电流，也就不能产生转矩。
因此转子的转速一定要异于磁场的转速，故称异步电机。
由于异步而产生的转矩称为异步转矩。
当时，为电动机运行；时为发电机运行；当即转子逆着磁场方向旋转时，它是制动运行。
异步电机绝大多数都是作为电动机运行。
其转矩和转速（转差率）曲线，如图8-1所示。
由《电机学》中可知，将转子边的量经过频率折算和绕组折算，可得到异步电机的基本方程式为：式中转差率是异步电机的重要运行参数，为折算到定子一边的转子参数，也就是从定子上测得转子方面的数值。
由方程式可以画出相应的等效电路，如图8-2所示。
当异步电动机空载时，，。
附加电阻。
图8-2中转子回路相当开路；当异步电动机堵转时，，，附加电阻，图8-2转子回路相当短路，这就和变压器完全相同。
因此异步电机也可以通过空载实验和堵转（短路）实验来求出异步电机的等效电路中的各参数。
二、空载实验由空载实验可以求得励磁参数，以及铁耗和机械损耗。
实验是在转子轴上不带任何机械负载，转速，电源频率的情况下进行的。
用调压器改变试验电压大小，使定子端电压从逐步下降到左右，每次记录电动机的端电压、空载电流和空载功率，即可得到异步电动机的空载特性，如图8-3所示。
图 8-3 空载特性图 8-4 铁耗和机械耗分离空载时，电动机的输入功率全部消耗在定子铜耗、铁耗和转子的机械损耗上。
所以从空载功率中减去定子铜耗，即得铁耗和机械耗之和，即式中为定子绕组每相电阻值，可直接用双臂电桥测得。
机械损耗仅与转速有关而与端电压无关，因此在转速变化不大时，可以认为是常数。
铁耗在低电压时可近似认为与磁通密度的平方成正比。
三相异步电动机讲解
2）线圈数组数等于极数，也等于最大并联支路数；
3）每相绕组的电动势等于每条支路的电动势。
第22页/共62页
4.3交流电机绕组的感应电动势
线圈的感应电动势及短距系数
一、一根导体的电动势
二、整距绕组的电动势
每个整距绕组由Nc个相同和线匝组成，每个整距线圈的电动势:
第23页/共62页
Hale Waihona Puke 第29页/共62页矩形波磁动势可能分解为基波和一系列高次谐波:
基波磁动势为:
基波磁动势最大值为:
整距绕组基波磁动势在空间按余弦分布，幅值位于绕组轴线，空间每一点的磁动势大小按正弦规律变化——仍然为脉动磁动势。
第30页/共62页
二、单相脉动磁动势
1、整距分布绕组的磁动势
每个绕组由q 个线圈串联构成，依次在定子圆周空间错开槽距角α,绕组的基波磁动势为q个线圈基波磁动势的空间矢量和：
三、短距线圈的电动势
每个短距线圈的电动势:
称为短距系数：线圈短距时电动势比整距时打的一个折扣．
第24页/共62页
线圈组的感应电动势及分布系数
一组线圈由q个线圈组成,若q个线圈为集中绕组时,各线圈电动势大小相等、相位相同，线圈组电动势为:
若q个线圈为分布绕组,放在q个槽内,各线圈电动势大小相同,相位相差α电角度,电动势为:
对V次谐波：
第27页/共62页
改善电动势波形的方法:
（１）采用短距绕组来削弱高次谐波
（２）采用分布绕组来削弱高次谐波
１．改善主磁极磁场的分布
２．改善交流绕组的构成，削弱谐波电动势
３．采用Ｙ接线消除线电动势中的三及其倍数的奇次谐波
第28页/共62页
4.4交流电机绕组的磁动势
三相异步电动机简介
三相异步电动机：作电动机运行的三相异步电机。
三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而产生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。
与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。
按转子构造的不同，三相异步电动机可分为笼式和绕线式两种。
笼式转子的异步电动机构造简单、运行可靠、重量轻、价格廉价，得到了广泛的应用，其主要缺点是调速困难。
绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。
调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。
原理当向三相定子绕组中通入对称的三相交流电时，就产生了一个以同步转速n1沿定子和转子内圆空间作顺时针方向旋转的旋转磁场。
由于旋转磁场以n1转速旋转，转子导体开场时是静止的，故转子导体将切割定子旋转磁场而产生感应电动势〔感应电动势的方向用右手定则判定〕。
由于转子导体两端被短路环短接，在感应电动势的作用下，转子导体中将产生与感应电动势方向根本一致的感生电流。
转子的载流导体在定子磁场中受到电磁力的作用〔力的方向用左手定则判定〕。
电磁力对转子轴产生电磁转矩，驱动转子沿着旋转磁场方向旋转。
通过上述分析可以总结出电动机工作原理为：当电动机的三相定子绕组〔各相差120度电角度〕，通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流〔转子绕组是闭合通路〕，载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向一样。
交流三相异步电动机绕组分类单层绕组：单层绕组就是在每个定子槽内只嵌置一个线圈有效边的绕组，因而它的线圈总数只有电机总槽数的一半。
单层绕组的优点是绕组线圈数少工艺比拟简单；没有层间绝缘故槽的利用率提高；单层构造不会发生相间击穿故障等。
缺点则是绕组产生的电磁波形不够理想，电机的铁损和噪音都较大且起动性能也稍差，故单层绕组一般只用于小容量异步电动机中。
高压三相异步电动机
高压三相异步电动机1. 引言高压三相异步电动机是一种常见的电动机类型，广泛应用于各个行业和领域。
本文将对高压三相异步电动机的原理、结构、工作特性以及应用进行详细介绍。
2. 原理高压三相异步电动机是一种感应电动机，其工作原理基于法拉第电磁感应定律和洛伦兹力定律。
当通过定子绕组通入三相交流电时，会在定子绕组内产生旋转磁场。
而转子上的导体条（也称为鼠笼）由于感应到旋转磁场，会受到洛伦兹力的作用而开始转动。
3. 结构高压三相异步电动机主要由定子、转子、端盖、轴承等部件组成。
其中，定子是固定不动的部分，由铁心和绕组组成；转子则是可以自由旋转的部分，通常采用铝或铜制成。
4. 工作特性高压三相异步电动机具有以下几个重要工作特性：4.1 转速与频率关系根据同步转速公式，高压三相异步电动机的转速与电源频率成正比。
通常情况下，电源频率为50Hz时，电动机的额定转速为1500转/分钟；而在60Hz的电源频率下，额定转速则为1800转/分钟。
4.2 转矩与负载关系高压三相异步电动机的输出转矩与负载之间存在一定的关系。
在额定负载下，输出转矩与输入功率成正比。
当负载增加时，输出转矩将逐渐减小。
4.3 效率和功率因数高压三相异步电动机的效率是指输出功率与输入功率之间的比值。
通常情况下，高压三相异步电动机的效率在80%至95%之间。
而功率因数则是指实际功率与视在功率之间的比值，一般要求功率因数接近1。
5. 应用领域由于高压三相异步电动机具有结构简单、可靠性高、成本低等优点，因此在各个行业和领域都有广泛应用。
5.1 工业领域高压三相异步电动机被广泛应用于工业生产中的各个环节，如机械制造、能源、化工等。
它们可以驱动各种设备，如泵、风机、压缩机等。
5.2 交通运输领域高压三相异步电动机也被广泛应用于交通运输领域。
例如，电动汽车中的驱动电机就是一种高压三相异步电动机。
5.3 农业领域在农业生产中，高压三相异步电动机常用于驱动灌溉设备、牧草机械等。
三相异步电动机基础知识
通过变频器对电机进行调速控制，实现精确的速度和转矩控 制，提高生产自动化水平。
新型材料的应用
新型绝缘材料
采用高性能绝缘材料，提高电机的电 气性能和热稳定性，延长电机使用寿 命。
新型导磁材料
采用新型导磁材料，提高电机的磁性 能和效
感谢观看
04
三相异步电动机的维护与故障处 理
日常维护
定期检查电动机的外观
查看电动机是否有破损、裂纹等现象，以及 螺丝、紧固件是否松动。
检查轴承
定期检查轴承的润滑情况，如果润滑不足， 应及时添加润滑油。
定期清理电动机
清除电动机内部的灰尘和杂物，保持清洁， 以免影响散热和正常运转。
监测运行状态
在电动机运行过程中，注意听声音、摸温度， 如有异常应及时停机检查。
启动电流
三相异步电动机在启动时 会产生较大的启动电流， 通常为额定电流的4-7倍。
启动转矩
三相异步电动机在启动时 产生的转矩较小，不适合 重载启动。
运行特性
工作电压
三相异步电动机需要在额 定电压下工作，电压过高 或过低都会影响电动机的 正常运行。
工作电流
三相异步电动机在正常工 作时，电流不得超过额定 电流，否则会导致过载。
作用
转子是三相异步电动机的旋转部分，主要作用是在旋转磁场的作用下产生旋转 力矩。
组成
转子由转子铁心、转子绕组和转轴组成。转子铁心由硅钢片叠压而成，用于构 成磁路；转子绕组由铜线绕制而成，连接在转轴上，通过电流产生磁场。
附件
作用
附件是三相异步电动机的辅助部分，主要作用是保护、控制和监测电动机的运行。
组成
附件包括轴承、端盖、散热风扇、温度传感器、热继电器等。轴承用于支撑转子并减小摩擦；端盖用 于保护电动机的内部结构；散热风扇用于降低电动机的温度；温度传感器用于监测电动机的温度；热 继电器用于控制电动机的电流。
三相异步电机基础知识
定
均为直接起动时的1/3。因设备简单 ，操作方便，应用较多。
1 6
子
绕 组
5 3
Z XY 645
电线板 1 23 ABC
运行
k2
起动
2
电机基本知识---启动
自耦变压器降压起动
k1
运行
k2
起动
熔 断 器
自 耦 变 压 器
D
2
自耦变压器起动是利用降压自耦变压器， 又称起动补偿器，降低定子绕组的端电压， 待起动完毕后，再把端电压恢复到额定电 压.
1. 检查电动机接线柱电压。 2. 选择大一档电机或减轻负荷。
2
电机基本知识---常见故障
常见故障
原因分析
1.过电流继电器整定值太小 2.控制设备接线错误
通电后电动
机不转
3
，然后
熔丝烧 3.缺相启动,缺一相电源，或
断
定子线圈一相反接。
排除方法
1.调节继电器整定值与电机配 合
2.校正接线
3. 检查刀闸是否有一相未合好 ，电源回路是否有一相断线 （检查电源线，电动机引出 线，熔断器，开关触点，找 出断线或假接故障后进行修 复）；消除定子线圈反接故 障。
10
三相异步电机工作原理
定子绕组通入三相交流电流
转子绕组产生感应电 势
转子中产生感应电流
运转
旋转磁场 切割转子绕组
转子电流与磁场 作用 产生电磁转矩
11
三相异步电机工作原理
运动物理过程可用图示
表示
U1
•
旋转示意图1 旋转示意图2
W2 •
N
n •
S
V1
U2
• V2
三相异步电动机的分类
三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。
1、按电动机尺寸大小分类大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。
中型电动机：D=500~1000mm或H=355~630mm。
大型电动机：D=120~500mm或H=80~315mm。
2、按电动机外壳防护结构分类3、按电动机冷方式分类电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。
可参见国家标准GB/T1993-93《旋转电机冷却方式》。
4、按电动机的安装形式分类IMB3：卧式，机座带底脚，端盖上无凸缘。
IMB5：卧式，机座不带底脚，端盖上有凸缘。
IMB35：卧式，机座带底脚，端盖上有凸缘。
5、按电动机运行工作制分类S1；连续工作制S2：短时工作制S3~S8：周期性工作制6、按转子结构形式分类三相笼型异步电动机三相绕线型异步电动机三相异步电动机的型号及选用我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。
1234产品代号，见下表3-2-1特殊环境代号，见下表3-2-2规格代号补充代号（在产品标准中作规定）转子，YR系列为绕线转子，两者的定子通用，其基本防护等级为IP23。
本系列电动机性能符合国际电工委员会标准，具有高效、节能、噪声低、振动小、重量轻等优点。
YD系列变极多速三相异步电动机YD系列电动机系Y基本系列（IP）上派生，除定子绕组设计与接法不同外，电机的主要零部件与Y系列(IP44)通用，是用来取代JDO2系列的产品。
它比JDO2同类产品体积缩小15%，重量减轻12%.YD系列电动机转速有双速、三速、四速三种，极比（转速比）有4/2、6/4、8/6、12/6、6/4/2、8/4/2和12/8/6/4等种。
其中双速电动机采用单绕组，有6根引出线；三速、四速电动机采用双绕组，分别有9根及12级根引出线。
（转）三相异步电机启动、运行时不可不知的一些基本常识
（转）三相异步电机启动、运行时不可不知的一些基本常识拒绝闲聊丶维修电工讲解 2018-11-08三相异步电机是将电能转化机械能的常用电气部件，了解三相异步电机启动与运行一些基本常识，有助于更好地使用它，使其为生产服务。
一，电机铭牌上的一些基本常识1，三相异步电机额定功率是选择三相异步电机的重要指标。
所谓的额定功率是指输出的机械功率，而不是电磁功率。
P=√3 UIcosαη2，三相异步电机额定频率是在运行时电源的频率,我国为50Hz。
3，三相异步电机额定电压是运行时加在定子绕组的线电压。
电机△型接法：U线=U相；电机Y型接法：U线=√3 U相。
4，三相异步电机额定电流是运行时定子绕组的线电流。
电机△型接法：I 线=√3 I 相; 电机 Y 型接法：I 线= I 相。
5，三相异步电机额定转速是在额定功率、额定频率、额定电压下转子的转速。
N=60f/p（1-s）p：极对数；s:转差率6，三相异步电机温升是运行过程中，定子绕组的运行温度与环境温度之差。
7，三相异步电机绝缘等级，电机内部绝缘材料所允许的耐热等级，它规定了绕组与其他绝缘材料所能承受的最高温度。
如A级为105℃、E级为120℃、B级为130℃。
二，三相异步电机转矩常识1，三相异步电机启动转矩不大的重要原因是启动时的功率因数低，而不是启动时电压低。
2，增加三相异步电机的转子的电阻，启动转矩将会增大，启动电流将会减小。
而最大转矩保持不变（最大转矩是电磁转矩）3，三相异步电机过载能力是指其过载系数越大，过载能力越强。
过载系数=最大转矩/额定转矩，其范围为1.8~2.5。
最大转矩=9550×（额定功率/额定转速）（N.m）三，三相异步电机转速常识1，在所带机械负载不变情况下，增加三相异步电机的转子的电阻，其转速将降低。
2，在所带机械负载不变情况下，三相异步电机电源降低时，转子转速将跟随下降。
3，三相异步电机运行中所带机械负载加重时，其定子电流将增大，转子转速下降。
三相异步电机的基本工作原理
三相异步电机的基本工作原理大家好，今天我给大家讲解一下三相异步电机的基本工作原理。
我们要了解什么是三相异步电机。
三相异步电机是一种将交流电转换为机械能的电机，它的转子与定子之间通过磁场相互作用而产生转矩。
这种电机的优点是结构简单、可靠性高、维护方便等。
那么，三相异步电机是如何工作的呢？接下来，我将从三个方面来详细讲解。
一、定子部分1.1 三相对称布置三相异步电机的定子是由三个绕组组成的，这三个绕组分别与电源的三个相位相连。
为了使电机运行更加平稳，我们需要将这三个绕组按照一定的规律布置在定子上。
这个规律就是三相对称布置，也就是说，一个绕组与另外两个绕组之间的中心线距离相等。
这样可以使得电机在运行过程中产生的力矩更加均匀，从而提高电机的效率。
1.2 转子铁芯转子是三相异步电机的关键部件之一，它由硅钢片制成，表面涂有绝缘漆。
硅钢片的作用是导磁，这样就可以在转子内部形成一个磁场。
转子的形状和尺寸也会影响到电机的性能。
一般来说，转子的长度越长，电磁场的分布就越均匀，从而提高了电机的效率。
二、运行原理2.1 旋转磁场的形成当电源接通后，会在定子绕组中产生一个旋转磁场。
这个旋转磁场的方向是随着时间变化的，它的速度也是不断变化的。
根据法拉第电磁感应定律，当磁通量发生变化时，会在定子绕组中产生感应电动势。
这个感应电动势会导致定子绕组中的电流发生变化，从而在转子中产生一个旋转磁场。
这个旋转磁场与定子中的旋转磁场相互作用，从而使得转子开始转动。
2.2 转矩产生当转子开始转动时，由于转子的惯性作用，它会继续转动下去。
但是，由于定子和转子的摩擦力，转子的转速会逐渐降低。
由于转子的转动方向与旋转磁场的方向不同，所以在转子中会产生一个扭矩。
这个扭矩的方向与旋转磁场的方向相反，它会阻碍转子的转动速度。
当扭矩的大小达到一定程度时，就会使得转子停止转动。
2.3 负载驱动三相异步电机不仅可以通过电源直接驱动，还可以通过负载来驱动。
当负载连接到电机的输出端时，负载就会消耗一部分电能，从而导致电机的输出功率降低。
三相异步电机的相关参数
三相异步电机的相关参数三相异步电机是一种广泛应用于工业和家庭领域的电机。
在使用三相异步电机时，需要了解一些相关参数，以便正确选择和使用电机。
1. 额定功率异步电机的额定功率是指电机在额定转速、额定电压和额定电流下所能输出的最大功率。
通常，电机的额定功率以千瓦（kW）计算。
在选择电机时，根据使用者的需求和工作负荷要求，可根据电动机额定功率来方便的选择。
2. 额定频率异步电机的额定频率是指被供给的交流电电压为标称电压，频率为标称频率时，电机形成的转速值。
在中国，电力系统标准的频率为50Hz。
在使用异步电机时，需要了解供电系统的频率，以便正确选择电机。
3. 额定电压异步电机额定电压是指电机运转的常态下最大耐受电压。
在一般情况下，电压用伏特（V）表示。
在选购电机时，根据电机额定电压来选用恰当的电源。
4. 额定转速三相异步电机的额定转速是指电机在额定负载下的转速。
在选择电机时，共有两个方法：一是根据需要的工作负荷来确定额定转速；二是根据电源的频率和节数来确定额定转速。
5. 功率因数异步电机的功率因数是指电动机有用功率和输入电力之比，通常用“pf”表示。
在选购电机时，需要知晓负载的功率因数，以便正确选择电机。
6. 起动方式三相异步电机的起动方式有直接起动、星角起动和变频起动等多种方式。
在实际应用中，需要根据不同的应用场景，选择恰当的启动方式。
7. 负载特性大多数情况下，负载特性决定了电机工作的实际环境。
只有了解和了解负载特性，才能选择合适的电机，并将其应用于实际的负载中。
8. 外观尺寸和安装三相异步电机的尺寸和安装方式并不是标准化的。
在选购电机时，需要确保电机的外观尺寸和安装方式符合具体应用场景的需求。
9. 维护保养三相异步电机需要定期维护和保养，以确保电机的正常运行。
维护保养主要包括清洁、润滑和检查电机的运行状况等。
结论以上是三相异步电机的相关参数，了解这些参数很重要，以确保正确选择和使用电机。
根据实际的应用场景和需求，应选择适当的电机，并正确维护和保养电机以延长其使用寿命。
三相异步电动机知识
•旋转磁场的旋转 速度 •与频率、极对数 与频率、 有关
60 f1 n= 1 p
•方向：取决于相 方向： 序。
•转子速度与同步速度之差
•转差率：相对比 转差率：
∆Hale Waihona Puke = n −n 1∆n n −n s = 100%= 1 100% 小结与讨论 n n 1 1
• 同步速度？速度？ 同步速度？速度？ • 转差？转差率？ 转差？转差率？ • 极对数？ 极对数？
•指旋转磁场形成的多少对磁极， 指旋转磁场形成的多少对磁极， •每一组三相绕组产生一对磁极
•绕组排列基本规律
小结与讨论
•U1-W2-V1-U2-W1-V2- U1-W2-V1-U2-W1-V2
• 同步速度？速度？ 同步速度？速度？ • 转差？转差率？ 转差？转差率？ • 极对数？ 极对数？
三相异步电机的基本工作原理 三相异步电机的基本工作原理
三相异步电机结构
三相异步电机转子结构
三相异步电机工作原理
•1.三相异步电机结构 1.三相异步电机结构
机壳 定子绕组 1.定子部分 1.定子部分: 定子部分: 定子铁心 接线盒 端盖 轴承 问题:三相异步电机是如何工作的呢? 问题:三相异步电机是如何工作的呢? 2.部分转子 2.部分转子 转子绕组 转子铁心 轴
•2.异步电机的工作原理 2.异步电机的
定子绕组通入三相交流电流 转子绕组产生感 应电势 转子中产生感应 电流 运转 旋转磁场 切割转子绕组
转子电流与 磁场作用 产生电磁转矩
•3.基本概念 3.基本概念
• 1.旋转磁场的方向由相序决定、改变相序 1.旋转磁场的方向由相序决定 旋转磁场的方向由相序决定、
就可改变三相异步电机的转向. 就可改变三相异步电机的转向. • 2.旋转磁场的转速与电源频率成正比，与 2.旋转磁场的 旋转磁场的转 与电源频率成正比， 极对数成反比. 极对数成反比. • 3. 转差与转差率. 转差与转差率 转差率.
高压三相笼型异步电动机
高压三相笼型异步电动机高压三相笼型异步电动机是一种常见的电动机类型，广泛应用于工业领域。
它具有结构简单、运行可靠、维护方便等优点，在各个行业中起着重要的作用。
高压三相笼型异步电动机的结构相对简单，由转子、定子和端盖等组成。
转子是电动机的动部分，由导条和短路环组成。
定子是电动机的静部分，由定子铁心和定子绕组组成。
端盖则起到固定转子和定子的作用。
整个电动机的结构紧凑，便于安装和维护。
高压三相笼型异步电动机的运行可靠。
它采用三相交流电源供电，通过电磁感应原理将电能转换为机械能。
在运行过程中，电动机的转子和定子之间会产生旋转磁场，从而产生转矩，驱动负载工作。
由于其结构简单，故障率相对低，能够长时间稳定运行。
高压三相笼型异步电动机的维护方便。
由于其结构简单，故障时更换和维修都相对容易。
对于定子绕组的维护，可以通过检查和修复绕组的绝缘性能来保证电动机的正常运行。
对于转子的维护，可以通过检查转子的导条和短路环的连接情况来确保电动机的效率和运行稳定性。
高压三相笼型异步电动机在工业领域中有着广泛的应用。
它可以用于驱动各种负载，如泵、风机、压缩机等。
在化工、冶金、矿山等行业中，电动机通常需要承受较高的工作负荷和恶劣的工作环境，而高压三相笼型异步电动机能够适应这些要求，并且能够长时间稳定运行。
高压三相笼型异步电动机的效率相对较高。
通过合理设计和选择电机参数，可以使电动机在工作时达到较高的效率。
高效率的电动机能够减少能源消耗，降低生产成本，对于企业的可持续发展具有重要意义。
高压三相笼型异步电动机作为一种常见且可靠的电动机类型，在工业领域中有着广泛的应用。
其结构简单、运行可靠、维护方便等特点，使其成为很多行业的首选。
随着工业的发展和技术的进步，高压三相笼型异步电动机将继续发挥重要作用，为各个行业的发展做出贡献。
Y系列10kV高压三相异步电动机介绍（doc11页）（正式版）
Y系列10kV⾼压三相异步电动机介绍（doc11页）（正式版）西安电机⼚产品Y系列(IP44)交流电机发布时间： 2005-7-21 被阅览数： 4357 次⼀、概述Y系列电动机是⼀般⽤途的全封闭⾃扇冷式⿏笼型三相异步电动机。
安装尺⼨和功率等级符合IEC标准，外壳防护等级为IP44，冷却⽅法为IC411，连续⼯作制（S1）。
适⽤于驱动⽆特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、⾷品机械等。
Y系列电动机效率⾼、节能、堵转转矩⾼、噪⾳低、振动⼩、运⾏安全可靠。
Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。
Y 355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。
Y80~315电动机采⽤B 级绝缘。
Y355电动机采⽤F级绝缘。
额定电压为380V，额定频率为50 Hz。
功率3kW及以下为Y接法；其它功率均为△接法。
电动机运⾏地点的海拔不超过1000m；环境空⽓温度随季节变化，但不超过40℃；最低环境空⽓温度为-15℃；最湿⽉⽉平均最⾼相对湿度为90%；同时该⽉⽉平均最低温度不⾼于25℃。
电动机有⼀个轴伸，按⽤户需要，可制成双轴伸，第⼆轴伸亦能传递额定功率，但只能⽤联轴器传动。
按⽤户需要，还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。
⼆、订货须知1.订货时请注明电动机型号、功率、调速、电压、频率、噪声及安装型式等。
若未注明噪声等级，均按2级供货。
2.对于5.5kW及以上的2极电动机和37kW及以上的4极电动机不能⽤⽪带传动。
3.如有特殊要求，请在合同中注明，并事先与制造⼚联系。
Y/YR系列⾼压三相异步电动机发布时间： 2005-7-19 被阅览数： 2749 次Y系列6kV⾼压三相异步电动机⼀、概述Y系列6kV⾼压三相异步电动机为笼型转⼦异步电动机。
该电动机的防护等级为IP23，冷却⽅法为IC01。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机基本知识1电机概述电机的型式很多，但其工作原理都基于电磁感应定律和电磁力定律。
因此，电机构造的一般原则是：用适当的有效材料（导磁和导电材料）构成能互相进行电磁感应的磁路和电路，以产生电磁功率和电磁转矩，达到转换能量形态的目的。
为了减少激磁电流和旋转磁场在铁心中产生的涡流和磁滞损耗，铁心有0.5mm厚的硅钢片叠压而成。
硅钢片绝缘层的作用？笼型转子结构简单、制造方便。
对要求启动电流小、启动转矩大的电机，可以采用绕线式电机。
按电机功能来分，可分为：①发电机——把机械能转换成电能；②电动机——把电能转换成机械能；③变压器、变频机、变流机、移相器——分别用于改变电压、频率、电流相位。
④控制电机——作为控制系统中的元件。
又可按以下方法分类：下面主要讲述高压中大型三相异步电机S=ns-n/ns 2电机型号、结构及分类2.1分类a）按中心高分类可分为微型电机、小型电机、中型电机、大型电机。
一般来说，H80以下的称为微型电机（也叫分马力电机，功率在1kW以下），H80〜H315的称为小型电机，H355〜H630的称为中型电机，H710〜H1000的称为大型电机。
b）按防护等级分类基本上可分为开启式、防护式和封闭式电机。
开启式电机的常用结构是IP11，防护式电机的常用结构是和IP22、IP23,封闭式电机的常用结构是IP44和IP54。
IP是International Protection的意思，紧跟其后的第一个数字表示电机防护固体的能力（0-无防护；1-防护大于50mm的固体；2-防护大于12mm的固体；3-防护大于2.5mm 的固体；4-防护大于1mm的固体；5-防尘。
），第二个数字表示电机防水的能力（0-无防护电机；1-防滴电机；2-15°防滴电机；3-防淋水电机；4-防溅水电机；5-防喷水电机；6-防海浪电机；7-防浸水电机；8-潜水电机）。
请参考标准GB4942.1-85《电机外壳防护分级》。
c）按安装方式分类总体上可分为卧式电机和立式电机。
卧式电机的典型结构是IMB3，其余派生结构有IMB35、IMB5等。
立式电机的典型结构是IMV1（把IMB5立起来装即可，轴伸朝下），其余派生结构有IMV15（把IMB35 立起来装即可，轴伸朝下）等。
IM 即International Mounting。
请参考标准GB997-2008《电机结构及安装型式代号》。
（IEC60034-7:2001）旋转电机的结构形式、安装形式及接线盒位置---IM代码。
结构形式：有关固定用构件、轴承装置和轴伸等电机部件的构成形式。
1根据负载类型选择不同的冷却方式3结语d）按转子绕组型式分类可分为鼠笼电机（单鼠笼和双鼠笼）和绕线式电机。
单鼠笼电机有铸铝鼠笼电机和铜条鼠笼电机。
鼠笼电机转子无引出线（即转子已短路）。
绕线式电机有三根引出线，即K、L、M，转子绕组在外部短路或通过控制装置短路。
f ）按所装轴承分类可分为滚动轴承电机和滑动轴承电机。
滑动轴承又分为端盖式和座式两种。
端盖式滑动轴承有整体式（A ）、分半式（B）。
g）按是否变速分类可分为恒速电机和变频电机。
h）按电压等级分类有10kV、6kV、3.3kV、690V、415V、380V等。
i）按绝缘等级分类主要有B级、F级、H级等。
k）按工作定额分类有连续、断续、短时等。
GB755《旋转电机定额和性能》有更详细的分类（S-S9）l）按转换能量的形态分类可分为异步电动机和异步发电机。
m）按通风方式分类可分为自冷式、自扇冷式、他扇冷式、管道通风式。
n）按使用用途分可分为普通异步电动机和专用异步电动机。
2.2型号和结构a）电机基本结构电机的基本部件是定子、转子，它们是电机转换功率的地方。
为了支撑定子，就要有机座；为了让转子在定子里面旋转，就要有轴承装配；为了支撑转子并保证定、转子之间的同轴度，就要有端盖；为了让电机内部的风循环更快和加强冷却效果，就要有内风扇和通风沟；为了让电机的冷却风按照我们的指示走和满足防护等级的要求，就要有风罩。
这样就构成了一个丫系列电机。
在丫系列电机的基础上，为了加强冷却效果，就要带外风扇；为了引导外风扇的风，就要有风罩和导风罩；为了让电机内部循环风和外风扇吹来的风有个约会的地方（进行热交换），就要有冷却器。
这样就构成了一个YKK系列电机。
在丫系列电机的基础上，人们为了加强电机的冷却效果，把风罩改成了空-水冷却器。
这样就构成了一个YKS系列电机。
它的冷却原理与YKK系列电机相似，用水取代了外风扇、风罩和导风罩。
YJK系列电机（IP54）的冷却原理与YKK系列电机也相似，只不过丫JK系列电机用机座散热筋取代了冷却器。
YJK系列电机（IP23）的冷却原理与Y系列电机也相似，它有两个冷却风路，一个冷却风路从电机里面经端盖经过。
另一条支路从机座散热筋吹拂，用机座散热筋取代了风罩。
绕线式转子的电机（型号中带字母R）带滑环装配。
滑环的防护等级一般为IP23。
内反馈调速电机（型号中带字母NT）就是在定子中增加一套调节绕组。
变频电机为了加强电机在低速时的冷却效果，带有强迫风循环的电机。
b）型号电机型号均符合GB/T4831《电机产品型号编制方法》的规定。
电机型号跟电机结构是有一定关系的。
一般情况下，从电机型号可判断出电机的大致结构、冷却方式。
型号中字母Y表示异步，R表示绕线式转子，NT表示内反馈调速，S表示水冷，P表示变频,TM表示筒式磨煤机，L表示立式，T表示轴向推力，D表示多速，KK表示带空-空冷却器，KS (或SK)表示空-水冷却器，F表示风机用电动机，Z表示冶金及起重机。
W表示户外型。
①YJK电机。
(44)电机的冷却方式为IC411( IC4A1A1 )。
②丫系列电机①如Y4006-4, 丫表示系列代号(Y系列笼形转子异步电动机)，400表示中心高, 6表示铁心长度代号，4表示极数。
1号铁心防护等级有IP23和IP54( 44)等。
IP23电机的冷却方式为IC01 (IC0A1), IP54②YR表示Y系列绕线转子异步电动机。
③YRNT表示丫系列内反馈调速绕线转子异步电动机。
防护等级一般为IP23;冷却方式为IC01，电机从风罩两端吸风，中间出风。
电机只有一个冷却风路，电机内、外的空气是交换的。
③YKK系列电机①如YKK4006-4，YKK表示封闭带空-空冷却器的笼形转子异步电动机。
400表示中心高，6表示铁心长度代号，4表示极数。
②YRKK表示封闭带空-空冷却器的绕线转子异步电动机。
③YRKKNT表示封闭带空-空冷却器的内反馈调速绕线转子异步电动机。
防护等级一般为IP44（54）；冷却方式为IC611（IC6A1A1），电机有两个冷却风路，电机内、外的空气是不交换的。
③YKS系列电动机如YKS4006-4, YKS表示封闭带空-水冷却器的笼形转子异步电动机。
400表示中心高，6表示铁心长度代号，4表示极数。
防护等级一般为IP44（54）;冷却方式为IC81W（IC8A1W7），电机有两个冷却风路，电机内、外的空气是不交换的。
④YPKS系列电动机如YPKS4006-4 YPKS表示封闭带空-水冷却器的笼形转子变频异步电动机。
400 表示中心高，6表示铁心长度代号，4表示极数。
防护等级一般为IP44（54）;冷却方式为IC86W（IC8A6W7），电机有两个冷却风路，电机内、外的空气是不交换的。
⑤YL立式电机I）如丫L4006-4, YL表示鼠笼形立式异步电动机。
400表示中心高，6表示铁心长度代号，4表示极数。
II）YLKK表示圭寸闭带空-空冷却器的鼠笼形立式异步电动机。
皿）YLST表示三相鼠笼形立式承受轴向推力的异步电动机。
3电机设计基本知识电机营销处于电机制造过程中的开始和结束阶段，因此其作用不言而喻。
因为接到订单后的下一工序便是设计，因此接受用户的电机订货时，对电动机要抓住电源- 电机-负载这条线索（对发电机要抓住原动机-电机-负载（或电网））这条线索从设计的角度，获得必要的参数和数据，从而为电机设计和报价提供依据。
3.1电源电源是供给电机工作的能量的，因此它的特性影响了电机的特性和性能。
电源应满足以下要求：①电源频率为50Hz士1%。
②工作电压变化范围不大于额定电压士5%。
③启动过程中，电动机端电压应不低于额定电压的85%。
④电源的电压和电流的波形至少应符合实际正弦波形的要求对电源还有一些其它要求，但主要是以上几点。
如不满足上述条件，则属于特殊要求。
3.2电机①环境条件a）海拔不超过1000m;最高环境温度不超过40C，最低环境温度对采用滚动轴承的电动机为一15C，对采用滑动轴承的电动机为5C,对YKS型高压三相异步电动机为5C。
b）对Y（P）KS型高压三相异步电动机，冷却器进水口处的冷却水温度不超过33C，最低温度为5C。
冷却水质需清洁，一般为经过沉淀的自来水。
c）电动机的额定工作方式为连续工作制（S1）,也可为其它工作制；d）最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25C;e）不允许有白蚁（订货有要求的除外）；f）当环境有过多灰尘，有盐雾及腐蚀性气体等时，应按特殊订货提出。
g）电动机不允许在运行时反接电源逆转或制动。
i）电动机轴伸端不允许承受外加的轴向力和联轴器重量以外的径向力。
当电动机有轴向力和径向力方面的要求时应先与技术人员协商。
j）对滑动轴承，除满足上述相关条件外，还应满足下列条件：轴承应平行于水平面工作，承受径向负荷，不允许承受外来轴向力；压力供油的的供油压力为50kPa进油温度为15C〜40C；绝缘轴承的对地绝缘电阻不小于1M Q。
②电机本身a）设计电机必须要提供的参数电压相数（一般为3相）安装方式接法（指丫接或△接）旋转方向绝缘等级额定功率极数工作制（一般为S1）防护等级冷却方式环境温度是否有轴向力跟负载的传动方式电机基本型式b）如用户不提，可按常规决定的参数电机外观颜色是否安装8点（定子绕组测温6点，轴承测温2点）测温元件轴承（进口或国产，滚动或滑动轴承）电机的安装尺寸是否有变化3.3负载负载类型（如风机、泵等）负载的转动惯量（kg • m2）跟电机的联接方式（直接传动、夜力耦合器，如采用皮带传动，必须签定特殊订货协议）3.4其它要求①电机是否带底座②有特殊要求，应签定技术协议③不提供基础螺栓，不提供联轴器④标准电机或非标准电机。
一般，样本或标准上有的电机称为标准电机，反之则称为非标准电机。
非标准电机一般要另行设计或特殊设计。
4现场服务我们应能指导用户在常规下使用和维护电机，能处理一些简单的问题。
这样也能加深自己对电机的认识和加强跟用户的沟通。
有时候用户反映的问题并不难，只是因为用户对电机不了解造成的，这时只要认真阅读电机使用维护说明书并按照使用维护说明书上要求的去做一般是能解决的。
