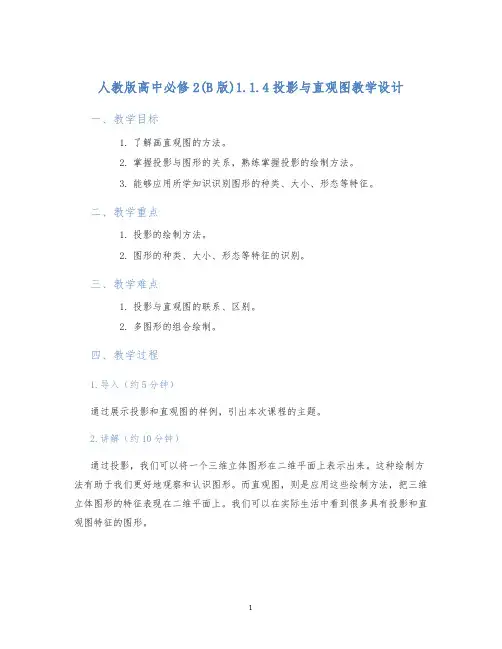

人教版高中必修2(B版)1.1.4投影与直观图教学设计

人教版高中必修2(B版)1.1.4投影与直观图教学设计一、教学目标1.了解画直观图的方法。

2.掌握投影与图形的关系，熟练掌握投影的绘制方法。

3.能够应用所学知识识别图形的种类、大小、形态等特征。

二、教学重点1.投影的绘制方法。

2.图形的种类、大小、形态等特征的识别。

三、教学难点1.投影与直观图的联系、区别。

2.多图形的组合绘制。

四、教学过程1.导入（约5分钟）通过展示投影和直观图的样例，引出本次课程的主题。

2.讲解（约10分钟）通过投影，我们可以将一个三维立体图形在二维平面上表示出来。

这种绘制方法有助于我们更好地观察和认识图形。

而直观图，则是应用这些绘制方法，把三维立体图形的特征表现在二维平面上。

我们可以在实际生活中看到很多具有投影和直观图特征的图形。

3.练习（约35分钟）练习1请在黑板上绘制一个简单的图形，让学生通过投影的方法，画出这个图形的相对位置和形态。

如果学生不是很熟悉投影的绘制方法，可以提供一些指导，但要鼓励他们自己动手尝试。

练习2请学生在自己的作业本上，运用所学绘制出以形的投影和直观图：图形1图形24.总结（约5分钟）让学生展示自己绘制的投影和直观图，并对他们的作品进行点评和指导。

五、作业请学生在作业本上完成以下题目：1.绘制出三个图形的投影和直观图。

2.在家里观察实际生活中的一些具有投影和直观图特征的图形，并写下自己的观察和感受。

六、教学反思本节课以绘制投影和直观图为主要内容，是一节比较实践性的课程。

通过练习，学生能够更好地掌握投影的绘制方法，同时了解到不同种类的图形有着不同的投影特征。

作业的布置能够帮助学生进一步巩固练习成果，并多接触实际生活中的场景，增强对课程内容的理解和应用。

在教学中，我注重培养学生的动手实践能力，重视学习过程中的互动和师生互动，在引导学生掌握知识的同时，激发他们的学习热情和主动性。

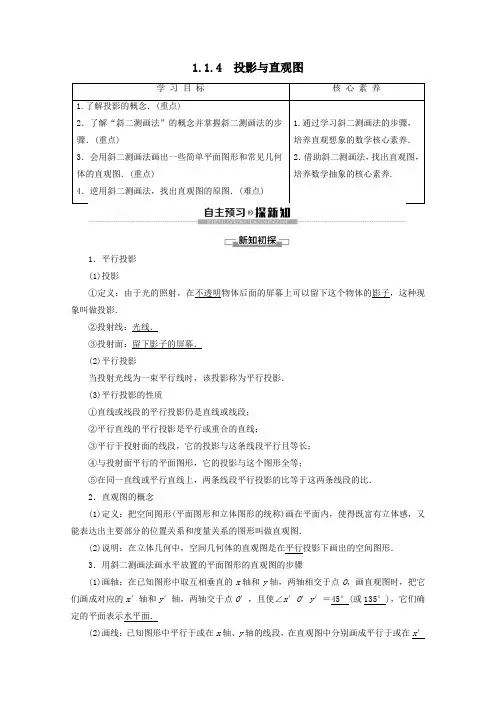

2019_2020学年高中数学第1章立体几何初步1.1.4投影与直观图学案新人教B版必修2

高中数学第一章立体几何初步1.1.4投影与直观图导学案新人教B必修2

1.1.4投影与直观图使用说明及学法指导1、先看教材P.16—P.21，然后开始做导学案2、针对预习、自学及合作探究找出的疑惑点，课上小组讨论交流，答疑解惑3、带“*”号的C层可以不做【学习目标】1、平行投影的性质和斜二测画法。

2、正确地把握斜二测画法的要点以及选择放置直观图的角度。

【自主学习】1、平行投影（1）、点的平行投影：已知图形F，直线l与平面α相交，过F上任一点M作直线l’平行于l，交平面α于点M’，则叫做点M在平面α内关于直线l的平行投影（或像）.（2）、图形的平行投影：如果图形F上的所有点在平面α内关于直线l的平行投影构成图形F’，则叫做图形F在α内关于直线l的平行投影，平面α叫做，l叫做。

（3）、平行投影的性质：当图形中的直线或线段不平行于投射线时，平行投影都具有以下性质：1)．；2)．；3)．；4)．；5)．。

2、中心投影：。

理解：平行投影与中心投影的本质区别在于：。

3、空间图形的直观图（1）、概念：用来表示空间图形的平面图形，叫做空间图形的直观图.（2）、斜二测画法：国家规定的统一的画直观图的一种方法，它的步骤是？并画出一个正方体在图中标出x、y、z轴感受一下！！斜二测画法注意点：斜二测画法的作图规则可以简要地说成：竖直或水平方向放置的线段画出后方向、长度都不变，前后方向放置的线段画出时方向与水平方向成或，长度画成原长度的（仍表示原长度）4、水平放置的平面图形的直观图的画法依照课本的例1来进一步的感受题型1. 考查基本概念例（1）、当图形中的直线或线段不平行于投射线时，关于平行投影的性质，下列说法中不正确的是（）（A）直线或线段的平行投影仍是直线或线段（B）平行直线的平行投影仍是平行的直线（C）与投射面平行的平面图形，它的投影与这个图形全等（D）在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比（2）、有下列说法：①从投影的角度看，正等测画法和斜二测画法画出的直观图都是平行投影下画出来的空间图形；②平行投影的投影线互相平行，中心投影的投射线相交于一点；③空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线；④空间几何体在平行投影与中心投影下有不同的表现形式。

2020高中数学 1.1.4平行投影与直观图学情分析新人教B版必修2

2020高中数学 1.1.4平行投影与直观图学情分析新人教B版必修2 《平行投影与直观图》学情分析
在小学和初中，对几何体的认识，只局限在直观的层面上，为了使学生更为科学的获取知识，更扎实的掌握有关立体几何的知识，首先使学生认识空间的点、线、面、体、轨迹与图形，接着由学生观察和总结多面体、棱柱、棱锥、棱台的结构特征，然后，在了解几种投影的特征和关系的基础上，学习直观图的做法。

考虑到学生对直观图比较陌生，由太阳光线将一个矩形的窗框投射到地板上图形为平行四边形入手，展开讨论。

接着介绍平行投影概念一性质，进而引出斜二测画法的规则，中间穿插几个小练习，加深对斜二测画法的熟练程度。

《平行投影与直观图》效果分析
本节课总体上基本完成了既定的教学目标，在以下几处设计达到了较好效果：
1、本课从民间艺术皮影和手影出发抓住了学生的求知欲，自然而然的过渡到斜二测画法，导入自然，既调动了学生的兴趣、积极性，又符合教材内容的需要；
2、学生掌握了斜二测画法的规则，知道如何去画水平放置的平面图形的直观图
3、“我的收获”处让学生自己去总结提升本节课的知识体系，留有大幅空白，给学生充分的考虑，既有知识上的收获，也有能力的提升；
4、“学以致用”采用小组讨论的方式，设计不同梯级的训练问题，提高了学生的分析能力，最后让学生自我总结，清晰明了的认识到了斜二测画法的规则
当然，在本节课中也有几处地方没有达到较好效果：
1、变式训练比较有代表性，训练了学生正向和逆向思维能力，但备课考虑不周，如果将由平面到直观图的题目放在第一题，其他题放在最后，这样会提高学生的做题速度；
2、自己尺规作图的熟练程度有待于提高；
3、有些地方可以渗透德行教育，却没有渗透。

2019-2020年高中数学《空间几何体的三视图和直观图》学案1 新人教A版必修2

2019-2020年高中数学《空间几何体的三视图和直观图》学案1 新人教A版必修2一、基础知识1.光由一点向外散射形成的投影叫做；在一束平行光线照射下形成的投影叫做.2.三视图的主视图、侧视图、俯视图分别是从几何体的、、观察几何体画出的轮廓线，画三视图的基本要求是和高度一样；和长度一样；和宽度一样.3.斜二测画法的规则是:(1)在已知图形中建立直角坐标系xoy ,画直观图时，它们分别对应和轴，两轴交于点，使，它们确定的平面表示水平平面.(2) 已知图形中平行于轴或轴的线段，在直观图中分别画成(3)已知图形中平行于轴的线段的长度,在直观图中;平行于轴的线段，在直观图中二.基础练习1.下列说法正确的是( )A.矩形的中心投影一定是矩形B.两条相交直线的平行投影不可能平行C.梯形的中心投影一定是梯形D.平行四边形的中心投影一定是梯形2.如图，水平放置的圆柱形物体的三视图是（）3.以下说法正确的是（）A.任何物体的三视图都与物体的摆放位置有关B.任何物体的三视图都与于物体的摆放位置无关C.有的物体的三视图与物体的摆放位置无关D.正方体的三视图一定是三个全等的正方形4.两条不平行的直线，其平行投影不可能是（）A.两条平行直线B.一点和一条直线C.两条相交直线D.两个点5.下面的说法正确的是（）A.水平放置的正方形的直观图可能是梯形B.两条相交直线的直观图可能是平行直线；C.互相垂直的两条直线的直观图仍然互相垂直；D.平行四边形的直观图仍然是平行四边形6.圆柱的正视图和侧视图都是，俯视图是；圆锥的正视图和侧视图都是，俯视图是；圆台的正视图和侧视图都是，俯视图是；球的三视图都是（参考答案：1.B 2.A 3.C 4.D5.D 6矩形，圆；等腰三角形，圆和点；等腰梯形，同心圆；圆）三．典型例题例1 螺栓是棱柱和圆柱的组合体如图，画出它的三视图.例2 根据三视图,想像物体原型,并画出物体的实物草图:(1)三视图如图(a)(2)三视图如图(b)(a) (b)例3已知正三角形ABC的边长为，求的平面直观图的面积.四.自我测评1.如图所示为一平面图形的直观图,则此平面图形可能是( )2.给出下列命题：①如果一个几何体的三视图是完全相同的，则这个几何体是正方体;②如果一个几何体的正视图和俯视图都是矩形，则这个几何体是长方体；③如果一个几何体的三视图都是矩形，则这个几何体是长方体；④如果一个几何体的正视图和侧视图都是等腰梯形，则这个几何体是圆台。

高中数学第1章立体几何初步1.1.4投影与直观图学案新人教B版必修2

1.1.4 投影与直观图1．平行投影(1)投影①定义：由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．②投射线：光线．③投射面：留下影子的屏幕．(2)平行投影当投射光线为一束平行线时，该投影称为平行投影．(3)平行投影的性质①直线或线段的平行投影仍是直线或线段；②平行直线的平行投影是平行或重合的直线；③平行于投射面的线段，它的投影与这条线段平行且等长；④与投射面平行的平面图形，它的投影与这个图形全等；⑤在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比．2．直观图的概念(1)定义：把空间图形(平面图形和立体图形的统称)画在平面内，使得既富有立体感，又能表达出主要部分的位置关系和度量关系的图形叫做直观图．(2)说明：在立体几何中，空间几何体的直观图是在平行投影下画出的空间图形．3．用斜二测画法画水平放置的平面图形的直观图的步骤(1)画轴：在已知图形中取互相垂直的x轴和y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴和y′轴，两轴交于点O′，且使∠x′O′y′＝45°(或135°)，它们确定的平面表示水平面．(2)画线：已知图形中平行于或在x轴、y轴的线段，在直观图中分别画成平行于或在x′轴、y′轴的线段．(3)取长度：已知图形中在x 轴上或平行于x 轴的线段，在直观图中长度不变，在y 轴上或平行于y 轴的线段，长度为原来的一半．4．立体图形直观图的画法画立体图形的直观图，在画轴时，要多画一条与平面x ′O ′y ′垂直的轴O ′z ′，且平行于O ′z ′的线段长度不变．其他同平面图形的画法．1．利用斜二测画法画出边长为3 cm 的正方形的直观图，正确的是图中的( )C [正方形的直观图是平行四边形，且平行于x 轴的边长为3 cm ，平行于y 轴的边长为1.5 cm.]2.如图，△A ′B ′C ′是△ABC 的直观图，其中A ′B ′＝A ′C ′，那么△ABC 是( )A ．等腰三角形B ．直角三角形C ．等腰直角三角形D ．钝角三角形B [由斜二测画法的规则可知△ABC 为直角三角形，且直角边的长度关系为AC ＝2AB .] 3．一图形的投影是一条线段，这个图形不可能是________． ①线段；②直线；③圆；④梯形；⑤长方体．②⑤ [线段、圆、梯形都是平面图形，且在有限范围内，投影都可能为线段；长方体是三维空间图形，其投影不可能是线段；直线的投影，只能是直线或点．]【例1】按图的建系方法，画水平放置的正五边形ABCDE 的直观图．[思路探究] 按照斜二测画法画水平放置的平面图形的步骤画直观图． [解] 画法：(1)在图①中作AG ⊥x 轴于点G ，作DH ⊥x 轴于点H .(2)在图②中画相应的x ′轴与y ′轴，两轴相交于点O ′，使∠x ′O ′y ′＝45°. (3)在图②中的x ′轴上取O ′B ′＝OB ，O ′G ′＝OG ，O ′C ′＝OC ，O ′H ′＝OH ，y ′轴上取O ′E ′＝12OE ，分别过G ′和H ′作y ′轴的平行线，并在相应的平行线上取G ′A ′＝12GA ，H ′D ′＝12HD .(4)连接A ′B ′，A ′E ′，E ′D ′，D ′C ′，并擦去辅助线G ′A ′，H ′D ′，x ′轴与y ′轴，便得到水平放置的正五边形ABCDE 的直观图A ′B ′C ′D ′E ′(如图③)．1．在画水平放置的平面图形的直观图时，选取恰当的坐标系是关键，一般要使得平面多边形尽可能多的顶点在坐标轴上，以便于画点．2．画平面图形的直观图，首先画与坐标轴平行的线段(平行性不变)，与坐标轴不平行的线段通过与坐标轴平行的线段确定它的两个端点，然后连接成线段．1．用斜二测画法画水平放置的等腰梯形ABCD 的直观图，如图所示．[解] 画法：(1)如图①所示，取AB 所在直线为x 轴，AB 中点O 为原点，建立直角坐标系，画对应的坐标系x ′O ′y ′，使∠x ′O ′y ′＝45°(如图②)．①(2)以O ′为中点在x ′轴上取A ′B ′＝AB ，在y ′轴上取O ′E ′＝12OE ，以E ′为中点画C ′D ′∥x ′轴，并使C ′D ′＝CD .②(3)连接B ′C ′，D ′A ′，所得的四边形A ′B ′C ′D ′就是水平放置的等腰梯形ABCD 的直观图．【例2】画出底面是正方形，侧棱均相等的四棱锥的直观图． [思路探究] 画轴→画底面→画顶点→成图 [解] 画法：(1)画轴：① ②画Ox 轴、Oy 轴、Oz 轴，∠xOy ＝45°(或135°)，∠xOz ＝90°，如图①.(2)画底面：以O 为中心，在xOy 平面内，画出正方形水平放置的直观图ABCD . (3)画顶点：在Oz 轴上截取OP ，使OP 的长度是原四棱锥的高．(4)成图：顺次连接PA 、PB 、PC 、PD ，并擦去辅助线，将被遮挡的部分改为虚线，得四棱锥的直观图，如图②.1．画空间图形的直观图，一般先用斜二测画法画出水平放置的平面图形，再画z 轴，并确定竖直方向上的相关的点，最后连点成图便可．2．直观图画法口诀可以总结为：“横长不变，纵长减半，竖长不变，平行关系不变．”2．用斜二测画法画正六棱柱(底面是正六边形，侧棱垂直于底面)的直观图．[解] (1)画轴：画x ′轴、y ′轴、z ′轴，使∠x ′O ′y ′＝45°(或135°)，∠x ′O ′z ′＝90°.(2)画底面：在面x ′O ′y ′内，画出正六边形的直观图ABCDEF .(3)画侧棱：过A 、B 、C 、D 、E 、F 分别作z ′轴的平行线，在这些平行线上分别截取AA ′、BB ′、CC ′、DD ′、EE ′、FF ′都等于侧棱长．(4)成图：顺次连线A ′、B ′、C ′、D ′、E ′、F ′，并加以整理就得到正六棱柱的直观图，如图所示．1．如图，△A ′B ′C ′是水平放置的△ABC 斜二测画法的直观图，能否判断△ABC 的形状？[提示] 根据斜二测画法规则知：∠ACB ＝90°，故△ABC 为直角三角形．2．若探究1中△A ′B ′C ′的A ′C ′＝6，B ′C ′＝4，则AB 边的实际长度是多少？ [提示] 由已知得△ABC 中，AC ＝6，BC ＝8，故AB ＝AC 2＋BC 2＝10. 3．若已知一个三角形的面积为S ，它的直观图面积是多少？[提示] 原三角形面积为S ＝12a ·h (a 为三角形的底，h 为三角形的高)，画直观图后，a ′＝a ，h ′＝12h ·sin 45°＝24h ，S ′＝12a ′·h ′＝12a ·24h ＝24×12a ·h ＝24S .【例3】如图所示，△A′B′C′是水平放置的平面图形的斜二测直观图，将其还原成平面图形．[思路探究]由直观图还原平面图形的关键(1)平行于x′轴的线段长度不变，平行于y′轴的线段扩大为原来的2倍．(2)对于相邻两边不与x′、y′轴平行的顶点可通过作x′轴，y′轴平行线变换确定其在xOy中的位置．[解]①画出直角坐标系xOy，在x轴的正方向上取OA＝O′A′，即CA＝C′A′；②过B′作B′D′∥y′轴，交x′轴于点D′，在OA上取OD＝O′D′，过D作DB∥y轴，且使DB ＝2D′B′；③连接AB，BC，得△ABC.则△ABC即为△A′B′C′对应的平面图形，如图所示．如图所示，矩形O′A′B′C′是水平放置的一个平面图形的直观图，其中O′A′＝6 cm，C′D′＝2 cm，则原图形的形状是________．菱形[如图所示，在原图形OABC中，应有OABC，OD＝2O′D′＝2×22＝42(cm)，CD ＝C′D′＝2(cm)，∴OC＝OD2＋CD2＝(42)2＋22＝6(cm)，∴OA＝OC，故四边形OABC是菱形．]1．由原图形求直观图的面积，关键是掌握斜二测画法，明确原来实际图形中的高，在直观图中变为与水平直线成45°角且长度为原来一半的线段，这样可得出所求图形相应的高．2．若一个平面多边形的面积为S，它的直观图面积为S′，则S′＝24 S.1．本节课的重点是了解中心投影与平行投影，难点是画几何体的直观图．2．本节课掌握的规律方法(1)判断几何体投影形状及画投影的方法．(2)画出空间几何体的直观图．(3)直观图的还原与计算．3．本节课的易错点是混淆中心投影和平行投影.1．判断(正确的打“√”，错误的打“×”)(1)两条平行线段在直观图中对应的两条线段仍然平行． ( ) (2)平行于坐标轴的线段在直观图中仍然平行于坐标轴． ( ) (3)平行于坐标轴的线段长度在直观图中仍然保持不变． ( )(4)斜二测坐标系取的角可能是135°. ( ) [答案] (1)√ (2)√ (3)× (4)√[提示] 平行于y 轴的线段在直观图中变为原来的一半，故(3)错误；由斜二测画法的基本要求可知(1)(2)(4)正确．2．关于斜二测画法所得直观图的说法正确的是( ) A ．直角三角形的直观图仍是直角三角形 B ．梯形的直观图是平行四边形 C ．正方形的直观图是菱形D ．平行四边形的直观图仍是平行四边形D [由斜二测画法规则可知，平行于y 轴的线段长度减半，直角坐标系变成斜坐标系，而平行性没有改变，故只有选项D 正确．]3．如图所示为水平放置的正方形ABCO ，它在直角坐标系xOy 中，点B 的坐标为(2,2)，则在用斜二测画法画出的它的直观图中，顶点B ′到x ′轴的距离为________．22[画出直观图，BC 对应B ′C ′，且B ′C ′＝1，∠B ′C ′x ′＝45°，故顶点B ′到x ′轴的距离为22.] 4．画边长为1 cm 的正三角形的水平放置的直观图．[解] (1)如图所示，以BC 边所在直线为x 轴，以BC 边上的高线AO 所在直线为y 轴，再画对应的x ′轴与y ′轴，两轴相交于点O ′，使∠x ′O ′y ′＝45°.(2)在x ′轴上截取O ′B ′＝O ′C ′＝0.5 cm ，在y ′轴上截取O ′A ′＝12AO ＝34 cm ，连接A ′B ′，A ′C ′，则△A ′B ′C ′即为正三角形ABC 的直观图．。

高中数学1.1空间几何体1.1.4投影与直观图预习导学案新人教B版必修

1.1.4 投影与直观图预习导航1．投影的概念图示由图可知当图形中的直线或线段不平行于投射线时，平行投影具有如下性质：(1)直线或线段−−−−→平行投影直线或线段．(2)平行直线−−−−→平行投影平行或重合的直线．(3)平行于投射面的线段−−−−→平行投影与这条线段平行且等长．(4)平行于投射面的平面图形−−−−→平行投影与这个图形全等．(5)同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比．思考1 中心投影与平行投影有何区别和联系？提示：中心投影与平行投影都是空间图形的基本画法，但应注意的是：(1)画实际效果图时，一般用中心投影法．如人的视觉、照片、美术作品等都具有中心投影的特点；(2)中心投影和平行投影的区别在于：平行投影的投射线都互相平行，中心投影的投射线交于同一点；(3)中心投影和平行投影都是空间图形的基本画法，平行投影包括斜二测画法和下节将要学习的三视图．经中心投影后的图形与原图形相比虽然改变较多，但直观性强，看起来与人的视觉效果一致，最像原来的物体；(4)画立体几何中的图形时，一般用平行投影法．思考2如果一个平面图形所在的平面与投射面平行，试问：中心投影后得到的图形与原图形有什么关系？提示：若一个平面图形所在的平面与投射面平行，则中心投影后得到的图形与原图形的关系是相似．3．直观图与斜二测画法(1)概念．当投射线和投射面成适当的角度或改变图形相对于投射面的位置时，一个空间图形在投射面上的平行投影(平面图形)可以形象地表示这个空间图形．像这样用来表示空间图形的平面图形，叫做空间图形的直观图．(2)空间图形的直观图画法：斜二测画法．(3)用斜二测画法画水平放置的平面图形的直观图的步骤是：①在已知图形中取互相垂直的x轴和y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴与y′轴，两轴交于点O′，且使∠x′O′y′＝45°(或135°)，它们确定的平面表示水平面．②已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x′轴或y′轴的线段．③已知图形中平行于x轴的线段，在直观图中保持原长度不变，平行于y轴的线段，长度为原来的一半．(4)用斜二测画法画立体图形的直观图的步骤：①在已知图形所在的空间中取水平平面，作互相垂直的轴Ox，Oy，再作Oz轴，使∠xOz ＝90°，∠yOz＝90°．②画出与轴Ox，Oy，Oz对应的轴O′x′，O′y′，O′z′，使∠x′O′y′＝45°(或135°)，∠x′O′z′＝90°，x′O′y′所确定的平面表示水平平面．③已知图形中，平行于x轴、y轴和z轴的线段，在直观图中分别画成平行于x′轴、y′轴和z′轴的线段，并使它们在所画坐标轴中的位置关系与已知图形中相应线段和原坐标轴的位置关系相同．④已知图形中平行于x轴和z轴的线段，在直观图中保持长度不变，平行于y轴的线段，长度为原来的一半．⑤擦除作为辅助线的坐标轴，就得到了空间图形的直观图．思考3画一个水平放置的正三角形的直观图，如何建系最合理？提示：如图所示，建系时一是要考虑正三角形的对称性，二是尽量使三个顶点都落在坐标轴上．思考4某个确定的几何体的直观图唯一吗？提示：不唯一，作直观图时，由于建系不同画出的直观图也有所不同．特别提醒平面图形用其直观图表示时，一般说来，不变的有：(1)平行关系不变；(2)点的共线性不变；(3)线的共点性不变；变化的有：(1)角的大小有变化(特别是垂直关系有变化)；(2)有些线段的度量关系也发生变化．。

高中数学 1.1.4投影与直观图1教案新人教B版必修2

课题：投影与直观图教学目标1. 知识与技能目标：会画出和看懂一些几何体的直观图，了解平行投影、正投影和中心投影的概念及主要特征，能够运用斜二测画法的画图规则正确的画图和看图，并可以根据直观图进行简单的计算。

2. 过程与方法目标：使用现代信息技术展示空间图形，帮助学生利用平行投影和中心投影，进一步掌握在平面上表示空间图形的方法和技能具有重要的意义。

3. 情感态度与价值观目标：在学习的过程中体现立体图形和平面图形的转化关系，培养学生认真参与，积极交流的主体意识和乐于探索、勇于创新的科学态度。

教学重点和难点重点：平行投影的性质与斜二测画法难点：正确的把握斜二测画法的要点以及选择放置直观图的角度教学方法启发、讨论、探究教学手段利用多媒体辅助教学教学环节一、平行投影与中心投影1、平行投影在立体几何中，一般都是根据平行投影的性质，用平面图形来表示空间图形，给出平行投影的概念和性质。

概念：已知图形F ，直线l 与平面α相交，过F 上任意一点M 作直线/MM 平行于l ，交平面α于点/M ，则点/M 叫做M 在平面α内关于直线l 的平行投影（或象），如果图形F 上的所有点在平面α内关于直线l 的平行投影构成图形/F ，则/F 叫做图形F 在α内关于直线l 的平行投影。

平面α叫做投射面，l 叫做投射线。

容易观察到，当图形中的直线或线段不平行于投射线时，平行投影都具有下述性质： ① 直线或线段的平行投影仍是直线或线段；② 平行直线的平行投影是平行或重合的直线；③ 平行于投射面的线段，它的投影与这条线段平行且等长；④ 与投射面平行的平面图形，它的平行投影与这个图形全等；⑤ 在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比。

当投射线和投射面成适当的角度或改变图形相对于投诉面的位置时，一个空间图形在投射面上的平行投影可以形象地表示这个空间图形。

2、中心投影结合图形让学生了解二、直观图1、直观图定义：用来表示空间图形的平面图形2、直观图画法：斜二测画法规则（1）在已知图形所在的空间中取水平平面，作互相垂直的轴Ox,Oy,再作Oz 轴，使9090o o xOz yOz ∠=∠=，且（2）画直观图时，把O x O y O ，，，画成对应//////O x ,O y ,O z ,使///o o x O y 45135∠=或(），///o ///x O z 90,x O y ∠=所确定的平面表示水平平面。

高一必修二数学学案1.1.4 投影与直观图

1.1.4 投影与直观图【学习目标】1.初步理解平行投影的概念。

2.掌握斜二测画法画水平设置的平面图形的直观图。

自主预习案自主复习夯实基础【双基梳理】1. 平行投影的概念？2、平行投影的性质？（1）（2）（3）（4）（5）3、斜二侧画法步骤？（1）（2）（3）（4）（5）考点探究案典例剖析考点突破考点一直观图考向1 平面图形的直观图【例3】画水平放置的正三角形的直观图。

变式训练：画水平放置的正五边形的直观图。

考向2 空间图形的直观图【例4】用斜二侧画法画长、宽、高分别为5,4,3cm cm cm 的长方体的直观图变式训练：画出一个正四棱台的直观图.尺寸：上、下底面边长2cm 、4cm; 高3cm考点二直观图的应用考向1 直观图的还原【例5】直观图是正三角形，画出原图形。

考向2 原图的面积和直观图的面积【例6】已知△ABC 的直观图'''C B A 是边长为a 的正三角形，求原三角形ABC 的面积.变式训练：、已知正三角形ABC 的边长为a,那么△ABC 的直观图△'''C B A 的面积为 A.243a B.283a C.286a D.2166a巩固提高案日积月累提高自我1.一个平面四边形的斜二测画法的直观图是一个边长为a 的正方形,则原平面四边形的面积等于 .2.利用斜二测画法可以得到：①三角形的直观图是三角形，②平行四边形的直观图是平行四边形，③正方形的直观图是正方形，④菱形的直观图是菱形，以上结论正确的是（）A.①②B.①C.③④D.①②③④。

高中数学 1.1 空间几何体 1.1.4 投影与直观图 1.1.5 三视图知识导学案新人教B版必修2

1.1.4 投影与直观图1.1.5 三视图知识梳理1.用平面图形表示空间图形的方法(1)平行投影:所有的投射线都互相平行,这样的投影称为平行投影.图1-1-(4,5)-1(2)中心投影:投射线汇交于一点的投影叫中心投影.图1-1-(4,5)-22.平行投影的性质(1)直线或线段的平行投影是直线或线段.(2)平行直线的平行投影是平行或重合的直线.(3)平行于投射面的线段,它的投影与这条线段平行且相等.(4)与投射面平行的平面图形,它的投影与这个图形全等.(5)在同一直线或平行直线上,两条线段平行投影的比等于这两条线段的比.3.平行投影的应用(1)斜二测画法:画图时,Oz轴铅直放置,Ox轴水平放置,Oy轴与水平线成45°角,凡平行于x 轴和z轴的线段按1∶1量取,平行于y轴的线段按1∶2量取.(2)正等测画法:画圆的直观图时使用(了解即可).4.三视图(1)正投影:在物体的平行投影中,如果投射线和投射面垂直,则称这样的平行投影为正投影.(2)正投影除了具有平行投影的性质外,还具有下列性质:①垂直于投射面的直线或线段的正投影是点.②垂直于投射面的平面图形的正投影是直线或直线的一部分.(3)通常都是选择三个两两垂直的平面作为投射面.一个投射面水平放置,叫做水平投射面.投射到这个面的图形叫做俯视图.一个投射面放置在正前方,这个投影面叫做直立投射面,投射到这个面的图形叫做主视图.和直立、水平两个投射面都垂直的投射面叫做侧立投射面.通常把这个平面放置在直立投射面的右面,投射到这个面的图形叫做左视图.将空间图形向这三个平面作正投影,然后把这三个正投影按一定的布局放在一个平面内,这样构成的图形叫做空间图形的三视图.知识导学正投影是反映立体几何性质的一个重要概念,也是用平面图形表示空间图形的基础.要学会画正投影,结合实际几何体进行观察加深对这一部分知识的认识.对于三视图需要理解其含义,而几何体直观图的画法,主要掌握斜二测画法的规则,在理解的基础上加以应用,也可以通过实际图形加深对几何体及空间概念的认识.疑难突破1.画物体三视图的作图步骤是什么？剖析:(1)根据物体的复杂程度及大小,确定图幅和比例；(2)确定主视图的观察方向(使其主要表面平行或垂直于投影面,能表达更多的结构形状)；(3)布置各视图的位置(画出基准线、对称中心线、轴线)；(4)按照三等规律画其三视图(可见轮廓线画实线,不可见轮廓线画虚线)；(5)校核有无错漏,擦去多余线条；(6)按标准图线加深视图,顺序为:圆形、圆弧、水平线、垂直线、斜线.2.学习立体几何知识时需要注意运用哪些重要的数学方法？剖析:立体几何是初中平面几何的延续和扩充.空间图形中的一些元素的计算都可以依据平面几何中的一些结论和方法来解决,因此,等价转化的数学思想贯穿整个立体几何的始终.立体几何知识是建立在平面几何知识基础上的,因此把立体几何问题通过化归的数学思想转化为平面几何问题来解决是学好立体几何的基本方法.教材中处处都渗透了这种转化的数学思想,比如通过三视图(平面图形)来表示空间图形,通过几何体的侧面展开求表面积等.3.由物体的三视图确定物体的空间形状.剖析：一个物体的三视图从不同侧面反映了物体的基本特征,要根据三视图确定物体的形状,首先要理解三视图及其特点、从各个面所体现的投影,并运用空间想象能力对三视图进行分析,还要结合具体实际进行判断,因为同样的三视图对应的几何体不一定只有一个.这就要求我们平时多训练观察事物、总结规律的能力.对于一些由多个几何体构成的几何体更应该多观察,分析每一部分的特点,得出相应的结论.要确定物体的空间形状,至少要有三面投影.如图图1-1-(4,5)-3.图1-1-(4,5)-3这三个互相垂直的投影面,称为三面投影体系,其中:正立投影面,简称正立面,用“V”标记；侧立投影面,简称侧立面,用“W”标记；水平投影面,简称水平面,用“H”标记.三投影面之间两两的交线,称为投影轴,分别用Ox、Oy、Oz表示,三根轴的交点O称为原点.现将物体放在三面投影体系中,将物体分别向三个投影面作投影,就得到物体的三视图.注意:三视图是以正投影法为依据的,但具体绘制时,是用人的视线代替投影线的.将物体向三个投影面作投影,即从三个方向去观看,从前向后看,即得V面上的投影,称为主视图；从左向右看,即得在W面上的投影,称为左视图；从上向下看,即得在H面上的投影,称为俯视图,如图1-1-(4,5)-4.图1-1-(4,5)-4为使三视图位于同一平面内,需将三个互相垂直的投影面摊平.方法:V面不动,将H面绕Ox轴向下旋转90°,W面绕Oz轴向右旋转90°,如图1-1-(4,5)-5.图1-1-(4,5)-5三视图的投影关系:图1-1-(4,5)-6由三视图可以看出,俯视图反映物体的长和宽,正视图反映它的长和高,左视图反映它的宽和高.因此,物体的三视图之间具有如下的对应关系:主视图与俯视图的长度相等,且相互对正,即“长对正”；主视图与左视图的高度相等,且相互平齐,即“高平齐”；俯视图与左视图的宽度相等,即“宽相等”.在三视图中,无论是物体的总长、总宽、总高,还是局部的长、宽、高都必须符合“长对正”“高平齐”“宽相等”的对应关系.。

高中数学1.1.4投影与直观图教案(1)(新人教B版必修2)

1.1.4投影与直观图教学目标：1、了解表示空间图形的投影方法原理2、掌握斜二测画法3、了解中心投影方法教学重点：掌握斜二测画法教学过程：一、投影法物体在光线的照射下，就会在地面或墙壁上产生影子。

人们将这种自然现象加以科学的抽象，总结其中的规律，提出了投影的方法。

如图1—1所示，以不在投影面上的定点S为投影中心，由S射出投影线，该投影线通过空间点A与投影面P相交于点ɑ，点ɑ就是空间点A在投影面P上的投影。

同理，点b则是空间点B在投影面P上的投影。

这种使物体在投影面上产生图像的方法叫投影法。

工程上常用各种投影法来绘制用途不同的工程图样。

二、投影法分类1.中心投影法投影线均通过投影中心的投影法称为中心投影法(图1—2)。

其投影的大小随物体与投影中心间距离的变化而变化，所以其投影不能反映物体的实形。

图1—1 投影法图1—2 中心投影法2.平行投影法投影线相互平行的投影法称为平行投影法(图1—3)。

其中，投影线倾斜于投影面叫平行斜投影法〔图1—3(ɑ)〕；投影线垂直于投影面叫平行正投影法简称正投影法〔图1—3(b)〕。

(ɑ)平行斜投影 (b)平行正投影图1—3 平行投影法应用正投影法，能在投影面上反映物体某些面的真实形状及大小，且与物体到投影面的距离无关，因而作图方便，故在工程中得到广泛的应用。

工程图样就是用正投影法绘制的。

三、平行投影的基本特性平行投影的基本特性，是指空间几何要素——点、线、面经过平行投影后的特性。

1.点的投影仍为点如图1—4所示，空间A点的投影为点ɑ。

2.直线的投影一般仍为直线如图1—5所示，AB直线的投影为直线ɑb。

图1—4 点的投影图1—5 直线的投影3.一点在某直线上，则点的投影一定在该直线的投影上如图1—6所示，点M在直线AB上，那么点M的投影m也一定在直线AB的投影ɑb上。

4.直线上两线段之比，等于其投影之比从图1—6中可以看出，点M分直线AB为AM和MB，而其投影为ɑm和mb，则AM∶MB=ɑm∶ mb。

2019-2020年高中数学1.1.4平行投影与直观图教学设计新人教B版必修2

2019-2020年高中数学1.1.4平行投影与直观图教学设计新人教B版必修2一教材分析1本节教材的内容、地位与作用（1）本节是空间几何体的第三小节，内容可以概述为投影、中心投影、平行投影、视图、三视图（2）地位：本节来源于生活，应用于生活，其最主要的价值在于将来学生走入社会后，在机械制图、建筑设计、绘画等领域作好必要的数学知识的储备。

（3）作用：本节是在学生初步认识了简单的几何体的基础上，通过实例提出投影的方法；另外在本章第三节中“直线与平面垂直”一课将进一步帮助学生理解投影；通过正投影提出三视图的概念，巩固和提高了学生在初中阶段有关三视图的学习和理解二教学目标：（1）知识与技能目标：了解平行投影的概念和性质，能够运用斜二测画法的画图规则正确地画图和看图；（2）过程与方法目标：学生通过观察和类比，利用斜二测画法画出空间几何体的直观图（3）情感、态度与价值观目标提高空间想象力和直观感受，体会对比在学习中的作用，感受几何作图在生产活动中的作用三.教学重难点重点：平行投影的性质和斜二测画法难点：正确地把握斜二测画法的要点以及选择放置直观图的角度四学习探究【自主学习】预习课本16—20页，完成下列问题：1、太阳光线(假定太阳光线是平行的)把一个矩形的窗框投射到地板上，变成了什么图形？2、上述窗框的投影图形与原窗框图比较，哪些几何关系或几何量发生了变化？哪些没有发生变化？【探究学习一】观察下面的图形，回答以下问题：（1）、点的平行投影：已知图形F，直线l与平面α相交，过F上任一点M作直线l’平行于l，交平面α于点M’，则叫做点M在平面α内关于直线l的平行投影（或像）.（2）、图形的平行投影：如果图形F上的所有点在平面α内关于直线l的平行投影构成图形F’，则叫做图形F在α内关于直线l的平行投影，平面α叫做，l叫做。

【探究学习二】观察下面的图形，完成平行投影的性质：当图形中的直线或线段不平行于投射线时，平行投影都具有以下性质：1)．；2)．；3)．；4)．；5)．。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2019-2020学年高中数学§1.1.4平行投影与直观图.导学案新人
教A版必修2
1. 了解中心投影与平行投影的区别；
2. 掌握斜二测画法及其步骤；
3. 能用斜二测画法画空间几何体的直观图.
学习过程
一、课前准备
（预习教材P16~ P20，找出疑惑之处）
问题：中午在太阳的直射下，地上会有我们的影子；晚上我们走在路灯旁身后也会留下长长的影子，你知道这是什么现象吗？为什么影子有长有短？
二、新课导学
※探索新知
探究1：平行投影和中心投影的概念
新知1：
______________________________________________________________叫做平行投影，其中__________________________叫做投射线，____________________________叫做投射面；_________________________________________________________________叫做中心投影。

思考：中午太阳的直射是什么投影？路灯、蜡烛的照射是什么投影？
试试：在下图中,分别作出圆在中心投影和平行投影中正投影的影子.
新知2:平行投影的性质
请结合图形理解平行投影的如下性质(当直线或线段不平行于投射线时)
1.
2.
3.
4.
5.
探究2：水平放置的平面图形的直观图画法
新知3:______________________________________________________叫做空间图形的直观图
新知4 :斜二测画法的规则及步骤：
(1)在已知水平放置的平面图形中取互相垂直的x轴和y
轴，建立直角坐标系，两轴相交于O.
(2)画直观图时,把它们画成对应的x'轴与y'轴，两轴相交
于点O '，且使x O y '''∠=45°(或135°).它们确定的平面表示水平面；
(3) 已知图形中平行于x 轴或y 轴的线段，在直观图中分别画成平行于x '轴或y '轴的线段；
(4)已知图形中平行于x 轴的线段，在直观图中保持原长度不变，平行于y 轴的线段，长度为原来的一半；
(5) 图画好后，要擦去x 轴、y 轴及为画图添加的辅助线（虚线）.
※ 典型例题
例1 用斜二测画法画水平放置正六边形的直观图. D C B E
A F
变式:用斜二测画法画出水平放置的正五边形的直观图
C B A E
D
讨论：把一个圆水平放置，看起来象个什么图形?它的直观图如何画？
探究3：空间几何体的直观图画法新知5:用斜二测画法画空间几何体的规则及步骤:
请同学们仿照画平面图形直观图的规则及步骤进行归纳
例2 用斜二测画法画长4cm 、宽3cm 、高2cm 的长方体的直观图.
练1. 用斜二测画法画底面半径为4cm ,高为3cm 的圆柱.
三、总结提升
※ 学习小结
1. 斜二测画法要点①建坐标系，定水平面；②与坐标轴平行的线段保持平行；③水平线段(x 轴)等长,竖直线段(y 轴)减半；④若是空间几何体,与z 轴平行的线段长度也不变. ※ 知识拓展
1. 立体几何中常用正等测画法画水平放置的圆.正等测画法画圆的步骤为：
（1）在已知图形⊙O 中，互相垂直的x 轴和y 轴画直观图时，把它们画成对应的x '轴与y '轴，且使0120x O y '''∠=(或060)；
（2）已知图形中平行于x 轴或y 轴的线段，在直观图中分别画成平行于x '轴或y '轴的线段；
（3）平行于x 轴或y 轴的线段，长度均保持不变.
2. 空间几何体的三视图与直观图有密切联系：三视图从细节上刻画了空间几何体的结构，根据三视图可以得到一个精确的空间几何体，得到广泛应用（零件图纸、建筑图纸）,直观图是对空间几何体的整体刻画，根据直观图的结构想象实物的形象.
学习评价
※ 自我评价你完成本节导学案的情况为（）.
A. 很好
B. 较好
C. 一般
D. 较差
※ 当堂检测（时量：5分钟满分：10分）计分：
1. 一个长方体的长、宽、高分别是4、8、4，则画其直观图时对应为（）.
A. 4、8、4
B. 4、4、4
C. 2、4、4
D.2、4、2
2. 利用斜二测画法得到的①三角形的直观图是三角形②平行四边形的直观图是平行四边形③正方形的直观图是正方形④菱形的直观图是菱形，其中正确的是（）.
A.①②
B.①
C.③④
D.①②③④
3. 一个三角形的直观图是腰长为4的等腰直角三角形，则它的原面积是（）.
A. 8
B. 16
C.162
D.322
4. 已知ΔABC 的面积为262
a ,它的水平放置的直观图ΔA ’B ’C ’是一个正三角形,ΔA ’B ’C ’的面积为____________.
5. 等腰梯形ABCD 上底边CD =1，腰AD =CB =2，下底AB =3，按平行于上、下底边取x 轴，则直观图A B C D ''''的面积为________.
课后作业
1. 一个正三角形的面积是2103cm ，用斜二测画法画出其水平放置的直观图，并求它的直观图形的面积.
2. 用斜二测画法画出下图中水平放置的四边形的直观图.
O
y
x (0,2)
C
(4,0)
B
(3,2)
A。
