兆欧表的使用

兆欧表的使用兆欧表（校表）是用来测量电气设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。

2．摇表的使用（1）校表。

测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。

将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

（2）被测设备与线路断开，对于大电容设备还要进行放电。

（3）选用电压等级符合的摇表。

额定电压在500V以下的设备，应选用500V或1000V 的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。

（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。

线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。

（5）拆线放电。

读数完毕，一边慢摇，一边拆线，然后将被测设备放电。

放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。

4．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。

（2）摇测过程中，被测设备上不能有人工作。

（3）摇表线不能绞在一起，要分开。

（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。

拆线时，也不要触及引线的金属部分。

（5）测量结束时，对于大电容设备要放电。

（6）要定期校验其准确度。

万用表的使用方法万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

数字式兆欧表使用方法及读数

数字式兆欧表使用方法及读数
今天咱们来唠唠数字式兆欧表这个小玩意儿的使用方法和读数哈。

先说说使用方法。

拿到兆欧表的时候呢，你得先检查一下它有没有什么明显的损坏哦。

然后呢，要把被测的东西准备好。

比如说你要测个电线的绝缘电阻，那就得把电线两头处理干净，别有那些脏东西或者锈迹啥的，不然会影响测量结果的。

接着呢，把兆欧表的线接好。

一般有两根线，一根是接在被测物体的一端，另一根接在被测物体的另一端或者接地。

这个接线的时候要接牢哦，松松垮垮的可不行。

就像给小娃娃穿衣服，扣子得扣紧一样。

然后就可以开机测量啦。

这时候呢，兆欧表就会显示出一个数值来。

再来说说读数。

这个数字式兆欧表的读数其实挺简单的，它直接就在屏幕上显示出电阻的数值啦。

要是显示的是一个比较大的数值，那就说明被测物体的绝缘性还不错呢。

比如说显示个几百兆欧或者更高，那就是挺好的啦。

但是呢，如果读数比较小，像几兆欧甚至更小，那可能就有点问题喽。

这就好比一个人身体不太好，数值低就表示被测的东西绝缘性能不太好，可能有漏电之类的风险呢。

不过呢，宝子们在测量的时候要多测几次取个平均值哦，这样结果会更准确。

就像我们做事情，多做几次心里才更有底嘛。

而且在测量的过程中呢，要保证周围环境比较稳定，别一会儿这儿动一下，那儿晃一下的，这样也会影响测量的准确性。

好啦，宝子们，数字式兆欧表的使用方法和读数就是这么个事儿啦。

是不是还挺简单的呀？希望大家都能学会这个小技能哦。

数字式兆欧表的使用方法讲解

数字式兆欧表的使用方法讲解
数字式兆欧表（也称为数字万用表或数字电表）是一种测量电阻、电压、电流和其他电气参数的工具。

以下是数字式兆欧表的使用方法：
1. 选择正确的量程：确定要测试的电路的预期电压、电流和阻值范围。

将测量仪器的量程选择开关设置为适当的范围。

如果您不确定，请绕过该设备并询问有关人员。

不正确的量程选择可能会损坏仪器。

2. 连接测试电路：将数字式兆欧表的电缆钳夹在要测试的电路上。

根据需要选择正负极性
3. 选择测试模式：根据您要测量的参数，将数字式兆欧表切换到电阻、电流或电压测量模式。

4. 读取并记录结果：一旦您将数字式兆欧表连接到试验电路并选择了适当的模式，就可以读取您的测量。

将数据记录在您的笔记本中，以便稍后使用。

5. 取下测量仪器：完成测试后，将测试电线从被测电路上取下并重新将数字式兆欧表的量程选择开关设置到适当位置。

6. 关闭：关闭数字式兆欧表并取出电池以节省电量。

总之，数字式兆欧表是一种多功能仪表，在准确使用时可为电气工程师和技术员提供有价值的数据和信息。

兆欧表使用说明

兆欧表(摇表)用来测量在高电压的情况下的电阻值，称为绝缘电阻
兆欧表的使用方法及要求
1.
测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/m i n，指针应指向无穷大（∞），否则说明兆欧表有故障。

2.
测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。

3.
测量时必须正确接线。

兆欧表共有3个接线端（L、E、G）。

测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。

4.
兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。

摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。

摇动兆欧表后，各接线柱之间不能短接，以免损坏。

兆欧表的使用方法

兆欧表的使用方法兆欧表是一种用来测量电气设备绝缘电阻的仪器，它在电气维护和安全检测中起着至关重要的作用。

正确地使用兆欧表可以帮助我们及时发现设备的绝缘问题，保障设备和人员的安全。

下面，我们将详细介绍兆欧表的使用方法。

首先，使用兆欧表前需要检查仪器本身是否正常。

要确保兆欧表的电池电量充足，测量的电压范围和绝缘电阻范围是否符合要求。

另外，还要检查仪器的外观是否完好，测量引线是否有断裂或破损，以及测量插头是否干净良好。

接下来，我们需要选择合适的测量范围。

一般来说，兆欧表有不同的量程档位，我们需要根据被测设备的绝缘电阻范围来选择合适的档位，以确保测量的准确性。

在接线方面，我们需要将兆欧表的红色测量引线连接到被测设备的绝缘电阻测量端，而黑色引线则连接到被测设备的接地端。

接线完成后，我们需要确保测量引线与被测设备的接触良好，没有松动或接触不良的情况。

接着，我们可以开始进行测量。

在测量过程中，需要注意保持被测设备处于断电状态，避免因电流干扰导致测量不准确。

另外，还需要确保测量环境干燥，避免潮湿环境对测量结果的影响。

在读数方面，当使用数字式兆欧表时，我们可以直接读取显示屏上的测量数值；而当使用模拟式兆欧表时，则需要根据指针的位置来读取测量数值。

在读数时，需要注意测量范围的单位，确保读数的准确性。

最后，在使用完兆欧表后，我们需要做好仪器的保养工作。

需要注意的是，保养时要将测量引线收拾整齐，避免损坏；同时，还要将兆欧表放置在干燥通风的环境中，避免受潮或发霉。

总的来说，兆欧表的使用方法并不复杂，但在实际操作中需要严格按照操作规程来进行，以确保测量结果的准确性和安全性。

希望通过本文的介绍，您能更加熟练地掌握兆欧表的使用方法，为电气设备的维护和安全提供有力的支持。

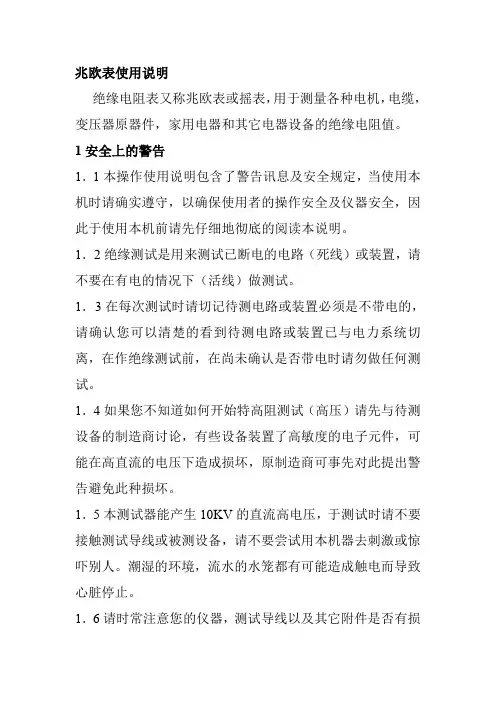

兆欧表使用说明

兆欧表使用说明绝缘电阻表又称兆欧表或摇表，用于测量各种电机，电缆，变压器原器件，家用电器和其它电器设备的绝缘电阻值。

1安全上的警告1．1本操作使用说明包含了警告讯息及安全规定，当使用本机时请确实遵守，以确保使用者的操作安全及仪器安全，因此于使用本机前请先仔细地彻底的阅读本说明。

1．2绝缘测试是用来测试已断电的电路（死线）或装置，请不要在有电的情况下（活线）做测试。

1．3在每次测试时请切记待测电路或装置必须是不带电的，请确认您可以清楚的看到待测电路或装置已与电力系统切离，在作绝缘测试前，在尚未确认是否带电时请勿做任何测试。

1．4如果您不知道如何开始特高阻测试（高压）请先与待测设备的制造商讨论，有些设备装置了高敏度的电子元件，可能在高直流的电压下造成损坏，原制造商可事先对此提出警告避免此种损坏。

1．5本测试器能产生10KV的直流高电压，于测试时请不要接触测试导线或被测设备，请不要尝试用本机器去刺激或惊吓别人。

潮湿的环境，流水的水笼都有可能造成触电而导致心脏停止。

1．6请时常注意您的仪器，测试导线以及其它附件是否有损坏的痕迹或变形，如果有任何异常发生（如：导线破损、机关壳裂缝，等），请不要进行任何测试。

1．7在做测试的过程中请注意不要让自己成为接地的通路，不要接触外露的金属管，出水口、固定物等，它们可能会让您成为接地电位。

另外请将您的身体与大地隔绝，例如使用干布、绝缘鞋、绝缘毯或其它保证绝缘的物质。

1．8为避免触电事故，在工作电压高于40VDC或20V AC时请使用警告标志。

1．9为避免触电事故，于测试中请勿触摸任何裸露的线或电路接点或被测物，即使已完成测试，在尚未确认放电安全前，也请勿触摸，是否已放电完成，可由数位的电压读值确认。

1．10请勿在易爆的大气中使用本机（如：可燃性气体、挥发液体及粉尘）1．11请不要尝试自行校正或维修本机，除非有经过训练的人员在场指导，或直接交由具有资格或受过训练的工程师处理。

兆欧表使用方法

兆欧表使用方法兆欧表使用方法1.基本结构：由手摇直流发电机、磁电式流比计测量机构及接地柱等组成2.使用方法选表根据被测电气设备、线路选择摇表的电压等级。

设备或线路的额定电压在500V以下，一般应选用500V或1000V的摇表。

而高压设备或线路则应选用2500V的摇表。

如有特殊要求的应用5000V的摇表。

使用检查外观无破损，摇动灵活，接线柱牢固。

引出线应选用单根绝缘多股软线，而且引出线间单独分开，不得有相互绞缠的现象，导线无断线断股及绝缘损坏，导线的连接端头应有绝缘套管保护。

将摇表引出线分开，进行摇表的开路试验，表盘读数应为“∞”再将引出线相连接，进行短路试验，读数指示为“0”。

3测量待测设备应做好停电、验电、放电等的安全作业项目，并将被测设备的表面清理擦拭干净。

按有关要求将摇表接到被测设备或线路上，通常接线方法为：线路L接被测设备或线路的导体部分；接地E接被测设备或线路的金属外壳；保护环或屏蔽G接于被测设备或线路的绝缘部分。

待测设备如为高压设备或低压大容量设备应由两人进行测量，避免烧坏摇表。

摇测时摇表应放置平稳，摇动手柄从慢到快，增加转速，让转速保持为120r/min，摇测1min 左右，待摇至指针稳定后，读出数据，停止则从快到慢停止摇动。

4读数值待指针基本稳定，直接读出数值，其单位为“兆欧”。

读出读数后，将测试棒撤出，待测试棒完全撤出，方可停下摇把。

5常见设备对绝缘电阻的要求变压器绝缘电阻的要求在测量方法环境温度相同条件下，不低于厂家初始试验值的70%，为合格。

如无厂家初始值，实测绝缘电阻值不低于表1数值，可认为合格。

吸收比在10度——30度时，35KV及以下不低于1.3. 吸收比K=摇60S读数绝缘阻值/摇15S 读数阻值。

油浸式变压器绝缘电阻的允许值电力电缆绝缘电阻的要求电缆绝缘电阻换算到长为1000米温度20度时：额定电压6KV及以上的电缆，绝缘电阻不小于100兆欧；额定电压1~3KV及以上的电缆，绝缘电阻不小于50兆欧。

兆欧表（摇表）的使用方法详解，快收藏。

摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。

摇表的额定电压有500、1000、2500V等几种。

摇表的选择1）摇表的额定电压一定要与被测电气设备或线路的工作电压相适应。

一般额定电压在500伏以下的设备，选用500伏或1000伏的摇表；额定电压在500伏及以上的设备，选用1000~2500伏的摇表。

2）摇表的测量范围要与被测绝缘电阻的范围相符合，以免引起大的读数误差。

摇表的使用1）摇表的接线摇表有三个接线端钮，分别标有L（线路）、E（接地）和G（屏蔽）。

当测量电力设备对地的绝缘电阻时，应将L接到被测设备上，E可靠接地即可。

2）摇表的检查【开路试验】在摇表未接通被测电阻之前，摇动手柄使发电机达到120r/min的额定转速，观察指针是否指在标度尺“∞”的位置。

摇表的开路试验【短路试验】将端钮L和E短接，缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。

摇表的短路试验摇表的使用（1）观测被测设备和线路是否在停电的状态下进行测量。

并且摇表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接。

（2）将被测设备与摇表正确接线。

摇动手柄时应由慢渐快至额定转速120r／min。

摇表的使用（3）正确读取被测绝缘电阻值大小。

同时，还应记录测量时的温度、湿度、被测设备的状况等，以便于分析测量结果。

摇表的读数常用电气设备的摇测方法详解（1）测量照明或电力线路对地的绝缘电阻将摇表接线柱的（E）可靠接地，（L）接到被测线路上。

按顺时针方向摇动摇表的发电机手把，转速由慢变快，转速达120/分钟匀速摇动，约一分钟后发电机转速稳定时，表针也稳定下来,这时表针指示的数值就是所测得的绝缘电阻值。

测量方法如图所示。

测量照明线路绝缘电阻或电力线路绝缘电阻（2）测量电机的绝缘电阻将摇表接线柱的（E）接机壳。

（L）接到电机绕组上,以120转/分的速度摇动摇表手柄。

指针稳定后读数。

测量方法如图所示。

数字式兆欧表使用方法

数字式兆欧表的介绍及使用方法一、仪器面板介绍1、线路端钮接线柱“L”：由高压电缆引至被测试品处，例如接至发电机组、变压器等。

2、屏蔽端钮接线柱“G”接至设备屏蔽段，保护端处。

3、接地端钮接线柱“E”：接至被测物的地端，例如设备外壳，变压器铁芯等。

4、充电：充电器专用插孔。

5、绝缘电阻显示屏。

6、电源总开关。

7、项目建：用语常规、吸收比、极化指数和快速点测四种测试方式的选择。

8、电压建：1）用于500V、1000V、2500V、5000V四种输出高压的选择；2）测试中显示吸收比、极化指数和1分钟到10分钟的电阻值。

9、启动键：按下启动测试。

10、停止键：按下停止测试、关闭高压。

二、使用面板及操作1、使用前检查、准备及接线（1）检查1）标签、合格证是否完善，并在有效期内；2）外观完好；3）检查测试线完好。

（2）准备及接线1）使用前，先将总电源开关调至“关”位置。

被测试品应停电，并经人工放电，确人无电压后，方可进行接线。

2）L端钮：接至被测设备；G端钮：接至屏蔽部件；E端钮：接至被测设备的接地端。

注：高压线一端为三根红绿黑引出线，测试时分别接仪表面板上的三端子：红—L，绿—G，黑—E。

注意必须检查接地线的可靠性。

（3）使用1）开机：按住红色电源开关，显示屏显示公司名称后放开，如果按的时间太长（>3s），仪器会自动关闭（如果电池电量比较低，则按的时间要长点，联系的开关机，中间间隔要大于20s，否侧无法正常开机）。

2）项目电压选择：根据实际情况选择。

本厂常用测试为转子绕组绝缘测试、定子绕组绝缘测试、变压器绕组绝缘测试。

①转子绕组绝缘测试：常规、500V②定子绕组绝缘测试：吸收比、2500V③变压器绕组绝缘测试：吸收比、2500V3）启动测试：按下启动建启动测试，测试时间达到后，记录测试数据。

可通过按电压建查看吸收比、15s和60s的电阻值。

4）停止测试：按下停止键停止测试，高压关闭。

5）关机：按住红色电源开关，有声音提示，声音消失后，放开电源键即可。

兆欧表实用操作手册

兆欧表实用操作手册兆欧表俗称摇表，它的刻度是以兆欧（MΩ）为单位的。

它是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

数字兆欧表工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。

一、使用前准备第一步：检查兆欧表是否能正常工作，将兆欧表水平放置。

第二步：空摇兆欧表手柄，指针应该指到无穷大（最左边）处。

第三步：使L 和E 两接线桩输出线瞬时短接，再慢慢摇动手柄，指针应迅速指零（最右边）。

操作步骤：1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。

对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。

2、用摇表测试高压设备的绝缘时，应由两人进行。

3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。

并且要查明线路或电气设备上无人工作后方可进行。

4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。

5‘’测量前应对摇表进行开路校检。

摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。

说明摇表功能良好，可以使用。

6、测试前必须将被试线路或电气设备接地放电。

测试线路时，必须取得对方允许后方可进行。

7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min后，取读数，以便躲开吸收电流的影响。

数字高压表的使用方法和注意事项

数字高压表的使用方法和注意事项
使用方法：
1.将高压表接地端安全接地。

2. 将高压线接在均压球上方，用接线螺旋栓将高压线拧紧。

3. 将仪表底座上的输入端插入数字高压表测量端,测量直流时将钮子开关切换到“DC”档,测量交流时将钮子开关切换到“AC”档。

4. 所测电压为小于20kV时选择“LOW”档，当超过20kV时请选择“HIGH”档，从而获取更高精度的测试值。

5. 打开“Power”开关，选择合适档位，此时数字高压表上将显示“000.0”或“00.00”,此时即可开始测量。

6. 待测试完毕后，切断高压，等交直流数字高压表上读数为“000.0”或“00.00”时方才进入现场（交流试验时，仪表会缓慢回零，但高压电源已经没有电了，故在这种情况下请注意交流和直流试验的区别）。

7.在测量直流时，若有滤波电容，应先对滤波电容充分放电，使数字高压表指示的读数为“000.0”时，才可以做相关操作。

8. 在使用和保养中，均应注意数字高压表表面的清洁，防止污秽，此仪器应置于干燥处，妥善保管。

注意事项：
1．本设备使用时周围不得有任何杂物，以免影响测量精度。

2．严格注意保持操作距离，确保操作安全。

3．检查各部位联接可靠，特别是地线的牢固联接。

4．测量完毕后直至仪表测量显示为零方可进入现场。

5．严禁超压使用，并注意表面的清洁，不使用时应放在阴凉干燥处。

高压兆欧表说明书

高压兆欧表说明书由于输入输出端子、测试柱等均有也许带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全规定请阅读下列安全注意事项，以免人身伤害，为了避免也许发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

对的地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出也许导致人身伤亡的状况或做法。

目录第一章概述 (6)第二章介绍 (6)一、特性 (6)二、技术指标......................... . (8)三、仪表结构............................ . (9)四、仪表原理... . (10)第三章使用方法 (11)一、准备工作 (11)二、开始测试 ............................ ... (12)三、调阅测试结果 (14)四、屏蔽端使用方法 (14)五、电池充电 (15)第一章概述随着我国电力工业的快速发展，电气设备防止性实验是保障电力系统安全运营和维护工作中的一个重要环节。

绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。

绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。

1990年5月批准实行的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。

目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。

这就需要绝缘电阻测试仪自身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简朴并迅速、便于携带等特点。

兆欧表使用方法

兆欧表使用1 作业条件设备停电，退出运行且充分放电后天气：测量时应注意选择湿度在70%以下的天气进行测量。

2 兆欧表的选用条件选用兆欧表时，其额定电压一定要与被测电器设备或线路的工作电压相适应，测量范围也应与被测绝缘电阻的范围相吻合。

兆欧表的额定电压有250、500、1000、2500V等几种，测量范围有500、1000、2000MΩ等几种。

变电所一般用500V、1000V或2500V的兆欧表。

3 作业人员及时间作业人员共3-4人，其中工作负责人1人，试验人员2-3人，工作人员必须经过培训考试合格并持证上岗。

4 兆欧表的接线及使用注意事项4.1、兆欧表的接线兆欧表有三个接线柱，上面分别标有线路（L）、接地（E）和屏蔽或保护环（G）。

用兆欧表测量绝缘电阻时一般为线路（L）端子接被测体的芯线，接地（E）端子接大地，屏蔽或保护环（G）端子接钢凯。

4.2、使用注意事项4.21 要将兆欧表置于水平位置，并保证放置牢稳。

4.22使用前先空载摇测检查仪表指示是否正确: 未接线之前，先摇动兆欧表，观察指针是否在“∞”处。

再将L和E两接线柱短路，慢慢摇动兆欧表，指针应在零处。

方证实兆欧表良好.4.23 使用时接线要正确，端钮要拧紧；兆欧表的引线应用多股软线，且两根引线切忌绞在一起，以免造成测量数据不准确。

4.24欧表摇测绝缘时，被测物必须从各方面与其它电源断开，测量完毕后，应将被测物充分放电。

在兆欧表未停止转动和被测物未放电之前，不可用手去触及被测物的测量部位或进行拆线，以防止人身触电。

4.25把在转动时，其端钮间不允许短路，而摇测电容时应在摇把转动的情况下将接线断开，以免造成反充电损坏仪表。

4.26度开始要慢，逐渐均匀加快至120转／分，以转动1分钟后读数为准。

4.27表面应擦试干净，不得有污物（如漆等）以免造成测量数据不准确。

4.28电阻的准确性，与测量方法和测量时的天气情况有非常密切的关系，测量时应注意选择湿度在70%以下的天气进行测量。

高压兆欧表说明书

高压兆欧表使用说明书型号日本共立3124目录1.安全警告 (1)2.特点 (1)3.规格 (2)4.仪器面板 (3)5.测试准备 (3)6.操作须知 (4)7.电池充电 (5)8.更换电池 (6)9.表盖的清洁 (6)10.镍镉电池的储藏 (6)11.记录器的连接 (6)1、安全警告●本操作手册包含了警告及安全规程，用户必须遵守此规程，以确保操作安全及仪器安全，因此在使用本仪器前请先概略的完全的阅读本手册。

●意味着用户必须参考手册中的相关章节，确保操作安全。

●特别注意的是，本手册中的WARNINGS及CAUTIONS，WARNINGS表示警告避免触电，而CAUTION表示注意避免损坏仪器。

1、绝缘测试只是用来测试已断电的电路或装置，不要在有电的电路中测试。

2、总是要确保待测电路或装置必须是不带电的。

在绝缘测试前，确认你可以清楚的看到电路或装置已断开。

在未确认电路已经断电时必要做任何测试。

3、如果你不确定怎样使用高压绝缘测试器，先与待测设备的制造商讨论。

有些设备可能装置了灵敏的电子元件，可能在直流高电压测试下造成损坏。

与制造商讨论可避免设备损坏的预防措施。

4、本绝缘测试器能产生10KV的直流高电压。

在绝缘测试中，不要接触导线或设备。

不要企图用本仪器去刺激或惊吓别人。

作弄和愚弄他人可能触电造成心脏颤动。

5、在测试时不要打开电池盒盖。

6、注意经常检查你的仪器，在每次使用前，测试导线以及其它附件是否有损坏或异常。

如果有任何异常情况存在（如：测试导线破损、机壳裂缝、显示屏幕不能读取等），不要尝试进行任何测试。

7、在做测试时不要让你自己成为接地的通路。

不要接触暴露的金属管、插头、固定设备等，它们可能会成为接地电位。

保持你的身体与大地隔绝，用干燥衣服、绝缘鞋、绝缘毯或其它保证绝缘的物质。

8、为避免触电，在工作电压高于40VDC或20VAC时请使用警告标志。

上述电压可造成触电危险。

9、在连接探针和测试导线前，先确认已设置功能选择钮位于OFF的位置，测试键并没有被压下在锁定位置。

兆欧表的使用

（一般为兆欧级），在低电压下的测量值不能反映在高电压条件
下工作的真正绝缘电阻值。兆欧表(也叫绝缘电阻表或摇表)，它
在测量绝缘电阻时自身就有高电压电源(手摇发电机)，这就是它
与其它测电阻仪表的不同之处。
•
兆欧表用于测量绝缘电阻既方便又可靠。但是如果使用不当，
它将给测量带来不必要的误差，我们必须正确使用兆欧表绝缘电

注意事项
• 1 用摇表测高压设备（250V以上）时，应由二人担任；
• 2 测量用导线应选用相应等级的绝缘导线，其端部应有绝缘套；
• 3 测量时应将被测物从电网中全面断开，并验明无电，且无人工作后方可进行。测量过程中，禁止它人接近，测量前后被测物均应对地放电。
• 4 有感应的线路，应将另一线路也同时断电；雷电时，禁止测量。
兆欧表的使用
简介
•
电器设备正常运行的最基本条件之一,就是其绝缘材料的绝缘
程度即绝缘电阻的数值。当受热和受潮时，绝缘材料便老化。其
绝缘电阻便降低。从而造成电器设备漏电或短路事故的发生。为
了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。判
断其绝缘程度是否满足设备需要。普通电阻的测量通常有低电压
下测量和高电压下测量两种方式。而绝缘电阻由于一般数值较高
• 7. 测量时，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速由慢到快至120r/min，维持1分钟左右,读出读数。若发现指针指向0，应立即停止摇动手柄，防止损坏摇表。
• 8 退表时，应先断开“L接线”后，方可停止摇动；测量完毕，应立即使被测物放电，在摇表未停止转动和被测物未放电之前，不可用手去触及被测物的测量部位或进行拆线，以防止触电。

兆欧表的使用方法

摇表百科名片摇表摇表，是为了避免事故发生，用于测量各种电器设备的绝缘电阻的兆欧级电阻表一、摇表(又叫兆欧表、绝缘电阻表)简介简介现代生活日新月异，人们一刻也离不开电。

在用电过程中就存在着用电安全问题，电器设备正常运行的最基本条件之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时，绝缘材料便老化。

其绝缘电阻便降低。

从而造成电器设备漏电或短路事故的发生。

为了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。

普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高（一般为兆欧级），在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。

兆欧表也叫阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。

兆欧表用于测量绝缘电阻即方便又可靠。

但是如果使用不当，它将给测量带来不必要的误差，我们必须正确使用兆欧表绝缘电阻进行测量。

准备工作兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

使用前，首先要做好以下各种准备：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

（4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。

即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。

（5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

测量做好上述准备工作后就可以进行测量了，在测量时，还要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。

兆欧表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端（也叫保护环），一般被测绝缘电阻都接在“L”“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

DM50b型数字高压兆欧表使用说明书

DM50b型数字高压兆欧表使用说明书目录一、概述 (2)二、主要技术指标 (3)三、内部结构和工作原理 (4)四、使用和操作 (6)五、接线方法 (8)六、注意事项 (9)七、电池的更换 (10)八、仪表成套性 (10)九、保管及免费修理期限 (11)－1－DM50b型数字高压兆欧表使用说明书为安全和正确地使用仪器，请仔细阅读本说明书。

制造厂对不按本说明书操作所造成的仪器以外的损失不承担责任。

本仪器的软件著作权属本厂所有，任何侵权行为将受到追究。

一、概述测量绝缘电阻是判别电气设备绝缘性能的最简便、最常用的方法。

DM50b型数字高压兆欧表是一种新颖的绝缘电阻测量仪表。

它可以输出多种不同的试验电压，适合不同的测试场合,一表多用。

能适合在现场测量各种高压电气设备，如变压器、电抗器、电容器、断路器等的绝缘电阻、吸收比和极化指数。

主要特点：①采用微电脑控制，全中文操作界面，使用极其方便；②自动计算吸收比和极化指数，实时显示吸收比和极化指数的变化过程；③输出电流大，短路电流>5mA（L端与E端短路）；④抗干扰能力强，能适合在各种复杂高压现场下测量；⑤交直流两用，内附可充电电池，电池容量大。

可连续测量达两小时以上。

⑥试品击穿或放电时能及时切断电源，保护试品和仪表不受损；⑦仪表处于非测量状态下,约2分钟后能自动关机。

－2－DM50b型数字高压兆欧表使用说明书九、保管及免费修理期限8.1 仪器和附件应在制造厂包装条件下，于室内贮存，其环境温度为0℃～40℃，相对湿度为30%～80%，且空气中不应含有足以引起腐蚀的有害物质。

8.2 仪器和附件自制造厂发货日期起二年内，发现产品制造质量不良而不能正常工作时，制造厂负责免费给予修理或更换。

制造厂负责产品的终身维修。

－11－DM50b型数字高压兆欧表使用说明书七、电池的更换仪表内部可充电电池一般可重复充电500次，如果出现电池容量严重下降时，应更换新电池。

先打开面板上的四个固定螺钉，将仪表整个从机箱内取出。

DM50b型数字高压兆欧表 使用说明书

兆欧表的使用

数字式兆欧表使用方法及读数

数字式兆欧表的使用方法讲解

兆欧表使用说明

兆欧表的使用方法

兆欧表使用说明

兆欧表使用方法

兆欧表（摇表）的使用方法详解，快收藏。

数字式兆欧表使用方法

兆欧表实用操作手册

数字高压表的使用方法和注意事项

高压兆欧表说明书

兆欧表使用方法

高压兆欧表说明书

兆欧表的使用

兆欧表的使用方法

DM50b型数字高压兆欧表 使用说明书

DM50b型数字高压兆欧表使用说明书

DM50b型数字高压兆欧表使用说明书
