空调水系统平衡阀调试方案

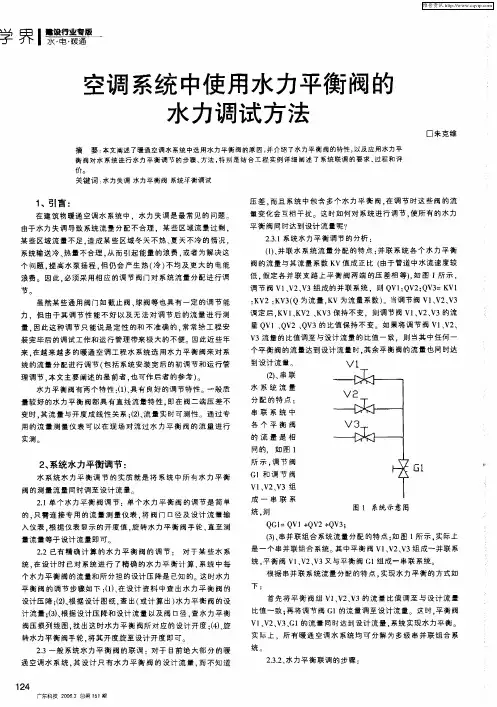

空调系统中使用水力平衡阀的水力调试方法
各 个 平衡 阀
变时 ． 其流 量与开度成线性关 系； ）流 量实时可测性 。通过专 （、 ２
用 的 流 量 测 量 仪 表 可 以在 现 场 对 流 过 水 力 平 衡 阀 的流 量 进 行 实测
的 流 量 是 相
同 的． 如 图 １
Ｖ Ｌ
理调节 ， 文主要阐述 的是前者 ， 本 也可作后 者的参考 ） 。
水 力 平 衡 阀 有两 个 特 性 ： ）具 有 良好 的调 节 特 性 。一 般 质 （、 １
量 较 好 的水 力 平 衡 阀都 具 有 直 线 流 量 特 性 ， 在 阀 二 端 压 差 不 即
（１ 串联 ２、
量 ． 此这 种调 节 只 能 说 是 定 性 的和 不 ； 的 ， 常 给 工 程 安 因 隹确 常 装 完 毕 后 的 调 试 工 作和 运 行 管理 带来 极 大 的 不便 。因此 近 些 年
量 Ｑ １、 ｖ Ｑ ３的 比值保持不 变。如果将调 节阀 Ｖ 、 ２ ｖ ０ ２、 ｖ １Ｖ 、
调定 后． Ｖ 、Ｖ 、Ｖ Ｋ １Ｋ ２ Ｋ ３保 持 不 变 ．则调 节 阀 Ｖ１Ｖ 、 ３的 流 、 ２Ｖ
虽 然 某 些 通 用 阀 门 如 截止 阀 、 阀 等 也 具 有 一 定 的调 节 能 球
力 ．但 由于 其调 节 性 能 不 好 以 及 无 法 对调 节 后 的流 量 进 行 测
价。 关键 词 ： 水力失调 水力平衡 阀 系统平衡调试
１ 、引言 ：
在 建 筑 物 暖通 空调 水 系 统 中 ， 水 力 失 调 是 最 常 见 的 问题 。
压 差 ， 且 系统 中 包 含 多个 水 力平 衡 阀 ． 调 节 时 这 些 阀 的 流 而 在

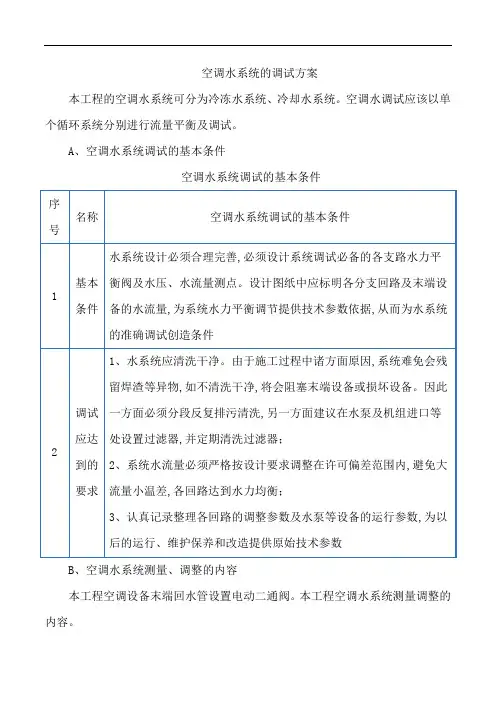

空调水系统的调试方案
空调水系统的调试方案本工程的空调水系统可分为冷冻水系统、冷却水系统。
空调水调试应该以单个循环系统分别进行流量平衡及调试。
A、空调水系统调试的基本条件空调水系统调试的基本条件B、空调水系统测量、调整的内容本工程空调设备末端回水管设置电动二通阀。
本工程空调水系统测量调整的内容。
空调水系统测量调整C、冷冻水系统的试运行冷冻水系统的管路长且复杂，系统内清洁度要求高，因此，在清洗时要求严格、认真，冷冻水系统的清洗工作属封闭式的循环清洗，每1-2h排水一次，反复多次，直至水质洁净为止。
清洗之前必须先关闭风机盘管、空调机组的进水阀，开启旁通阀，使清洗过程中的杂质，通过旁通阀排出管外，最后开启空调机组，风机盘管的进水阀，关闭旁通阀，进行冷水系统管路的充水工作。
在充水时要注意管内气体的排放工作，放气的方法，可在系统的各个最高点安装普通的或自动排气阀，进行排气。
D、冷却水系统的试运行见图4。
冷却水系统试运行E、管路系统平衡调试根据本工程实际情况管路系统平衡按以下步骤进行。
①输入阀门的参考编号（1、2、3、4）；②输入其型号、规格和实际设定值（阀门的圈数）；③自动进行测量；④关闭平衡阀；⑤自动进行另一次测量；⑥重新将阀门开到原来的设定值；⑦输入需要的流量（设计流量）；在将这个步骤应用于支管中的所有的平衡阀时（保持全开的合作阀除外）用TA-CBI测量仪计算支管中阀门的设定位置。
调节并锁定平衡阀在这些设定的位置。
事实上，TA-CBI 仪已经检测了最不利回路，且对于相应的平衡阀来说，选定了获得正确流量测定值需要的最小压力降。
其他平衡阀的设定值也进行了计算，以获得模块中各个装置之间的相对平衡。
在此阶段，还不能获得正确的流量。
正确的流量只是在设计流量下调节立管上的的平衡阀时才能获得。
根据上述方法依次调节其他立管，在这些操作完成后，所有的流量应是所需值（与设计流量相差很小）,此时整个系统的静态平衡完成，用计算机打印出一张设定值与已验证数据的清单。

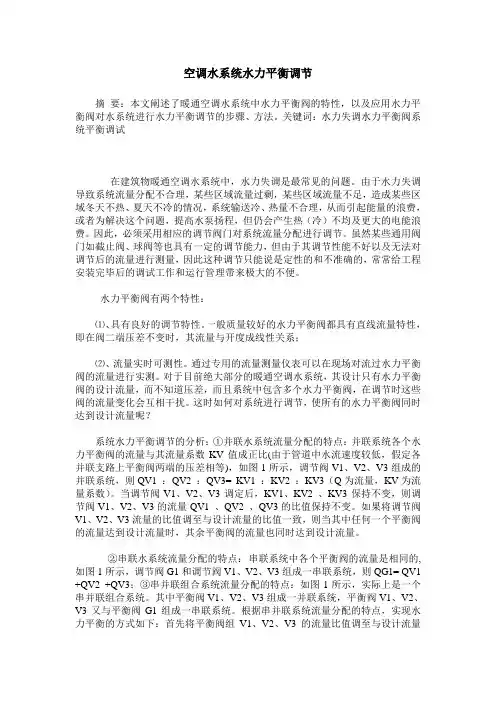

空调水系统水力平衡调节
空调水系统水力平衡调节摘要：本文阐述了暖通空调水系统中水力平衡阀的特性，以及应用水力平衡阀对水系统进行水力平衡调节的步骤、方法。
关键词：水力失调水力平衡阀系统平衡调试在建筑物暖通空调水系统中，水力失调是最常见的问题。
由于水力失调导致系统流量分配不合理，某些区域流量过剩，某些区域流量不足，造成某些区域冬天不热、夏天不冷的情况，系统输送冷、热量不合理，从而引起能量的浪费，或者为解决这个问题，提高水泵扬程，但仍会产生热（冷）不均及更大的电能浪费。
因此，必须采用相应的调节阀门对系统流量分配进行调节。
虽然某些通用阀门如截止阀、球阀等也具有一定的调节能力，但由于其调节性能不好以及无法对调节后的流量进行测量，因此这种调节只能说是定性的和不准确的，常常给工程安装完毕后的调试工作和运行管理带来极大的不便。
水力平衡阀有两个特性：⑴、具有良好的调节特性。
一般质量较好的水力平衡阀都具有直线流量特性，即在阀二端压差不变时，其流量与开度成线性关系；⑵、流量实时可测性。
通过专用的流量测量仪表可以在现场对流过水力平衡阀的流量进行实测。
对于目前绝大部分的暖通空调水系统，其设计只有水力平衡阀的设计流量，而不知道压差，而且系统中包含多个水力平衡阀，在调节时这些阀的流量变化会互相干扰。
这时如何对系统进行调节，使所有的水力平衡阀同时达到设计流量呢？系统水力平衡调节的分析：①并联水系统流量分配的特点：并联系统各个水力平衡阀的流量与其流量系数KV值成正比(由于管道中水流速度较低，假定各并联支路上平衡阀两端的压差相等)，如图1所示，调节阀V1、V2、V3组成的并联系统，则QV1 ：QV2 ：QV3= KV1 ：KV2 ：KV3（Q为流量，KV为流量系数）。
当调节阀V1、V2、V3调定后，KV1、KV2 、KV3保持不变，则调节阀V1、V2、V3的流量QV1 、QV2 、QV3的比值保持不变。
如果将调节阀V1、V2、V3流量的比值调至与设计流量的比值一致，则当其中任何一个平衡阀的流量达到设计流量时，其余平衡阀的流量也同时达到设计流量。
水系统平衡阀调试
调试后的检查
质量管理体系
为了确保调试和运行工作的质量 ，需要建立完善的质量管理体系 。这包括制定详细的质量管理计 划、进行质量检查和控制、记录 质量数据等。通过质量管理体系 的建立和实施，可以提高工作效 率和工作质量，减少错误和遗漏 ，确保客户满意度的提升
调试后的检查
01
以上几个方面是水系统平衡阀调试 和运行中需要注意的重要环节，通 过综合考虑这些方面，可以使整个
调试问题处理
调试后的检查
如果在调试过程中发 现任何问题，如阀门 泄漏、压力波动大等 ，需要及时进行处理 。处理的方式可能包 括调整阀门结构、更 换部件、优化控制逻 辑等。在问题处理后 ，需要重新进行调试 ，确保问题得到解决
调试后的检查
调试文档整理
在完成调试后，需要整理所有的 调试文档，包括调试前的准备情 况、调试过程记录、调试数据、 验收报告等。这些文档将作为技 术资料存档，供后续的维护和使 用参考。同时，这些文档也是对 调试工作质量的证明，有助于提 高工作效率和客户满意度
调试前的准备
了解平衡阀的工作原理
水系统平衡阀是一种用于控制水流量的阀门，其工作原 理是通过改变阀门的开度来调节水流量，从而保持水系 统的平衡。了解平衡阀的工作原理有助于更好地进行调 试工作
调试前的准备
熟悉现场情况
在调试前，需要熟悉现场情况， 包括水系统的布局、管道的走向 、阀门的安装位置等。这有助于 确定调试的步骤和需要注意的事 项
-
调试前的准备 调试过程
调试后的检查
水系统平衡阀调试
水系统平衡阀调试是一项复杂且 技术性强的任务，需要专业的技
能和知识
以下是对水系统平衡阀调试的详 细说明，包括调试前的准备、调 试过程和调试后的检查等
平衡阀调试方法【参考借鉴】
平衡阀调试手册欧文托普阀门系统（北京）有限公司
欧文托普静态平衡阀介绍
静态平衡阀亦称手动平衡阀，数字锁定平衡阀，它的作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部分负荷的流量需求，起到平衡输配的作用。
手动平衡阀的作用对象是系统的阻力，基本功能：消除环路剩余压头限定环路
水流量。
手动平衡阀与普通截止阀区别在于，调节对象，手动平衡阀调节对象是系统的阻力，而普通截止阀主要调节阀前、阀后起关断作用的，它们阀门特性曲线，如下图所示，平衡阀理论流量特性为等百分比（近似）特性，当阀权度30－50%，实际为
线性流量特性。
1、手动截止阀特性曲线；
2、线性特性[阀实际工作曲线、阀权度0.2]
3、线性特性曲线；
4、等百分比特曲线；
手动平衡阀与普通截止阀不同之外还在于有开度指示、开度锁定装置及阀体上有两个测压口。
在管网平衡调试时，用软管将被调试的平衡阀测压口与专用欧文托普的流量测量计算机或压差测量仪连接，仪表能显示出流经阀门流量值或压降值，进而可计算出阀
门的实际流量。
watts空调水系统全面水力平衡完美解决方案
静态水力平衡：通过在水系统管道中增设静态平衡阀 及对系统进行全面水力平衡调试，使在设计工况下，每个 末端设备流量均同时达到设计流量，实现静态水力平衡。
实现静态水力平衡的主要产品有：静态平衡阀
( 三 ) 三个测量标准的实现形式 实现静态水力平衡的系统也就达到了全面水力平衡的
2、电动控制阀两端的压差不能变化太大，以保证控制阀有 良好的控制特性。
3、一二次侧系统的流量相匹配，确保主机和末端获得设计 供回水温度。
实现动态水力平衡的主要产品有：动态流量平衡阀、 压差控制阀、电动平衡二通阀、动态平衡电动调节阀。
一二次侧水力互扰：当主机侧多台主机并联时，存在 多台主机不同组合条件下运行，这时各运行主机之间会存 在水力互扰；或者，在二次侧运行工况变化时，系统的阻 力特性会随之改变，从而引起输配侧不同支路之间的水力 互扰。对于二次泵变流量系统，还存在一二次侧流量不匹 配问题。
为实现室内设定温度，系统每天提前 1~2 小 时开机
每天比水力失调系统少运行 1 小时以上
按一天运行 8 小时计算，少运行 1 小时节省 运行能耗 12.5%!
系统阻力过大，水泵在高扬程下运行
系统可在最低阻力下运行，计算出多余扬程， 通过变频降低水泵能耗
通常可降低能耗
20%
！
部分负荷下，水力失调将更加严重，过流回 路加剧过流，造成能耗浪费
第一个测量标准：在设计工况下，所有末端设备都能同时 够达到设计流量。
实现动态水力平衡的系统也就达到了全面水力平衡的 第二个测量标准：电动控制阀两端的压差不能变化太大， 以保证控制阀有良好的控制特性。
当实现了前两个测量标准，同时在一二次侧界面处采 用了合适的旁通方式，通过全面水力平衡调试后，确保一 次侧流量大于等于二次侧的设计流量，那么空调系统就能 达到全面水力平衡的第三个测量标准：一二次侧系统的流 量相匹配。
暖通空调水系统水力平衡阀应用与调节
于 秀 国
（ 农垦鹤 山宏利建筑安装有限公 司， 黑龙 江 嫩江 １１０ ） ６４０
摘 要 ： 文 阐述 了暖 通 空 调 水 系统 中选 用水 力 平衡 阀 的原 理 ， 介 绍 了 水 力平 衡 阀的 特 性 ， 本 并 以及 应 用水 力 平衡 阀对 水 系统 进 行水 力平 衡 调 节 的 步骤 、 法 ， 合 工程 实例 详 细 阐 述 了系统 联 调 的 要 求 、 程 和 结 论 。 方 结 过 关 键 词 ： 力 失调 ． 水 平衡 阀 ； 统 平衡 调 试 系 １ 述 概 在建筑物暖通空调水系统中，水力失调是最 常 见的问题 。 由于水力失 调导 致系统 流量分 配不合 理 ， 些 区域流量 过剩 ， 些 区域流 量不足 ， 某 某 某 造成 些区域冬天不热、 夏天不冷的情况， 系统输送冷、 热 量 不合理 ， 而 引起 能量 的浪 费 ， 从 或者 为解 决这 个 问题 ， 提高水泵扬程， 但仍会产生热（ 不均及更 冷） 大的 电能 浪 费。因此 ， 睬 用 相应 的调节 阀 门对 必匆 系统流量分配进行调节。 虽然 某些通 用 阀门如 截 止阀 、球 阀等 也具 有 定的调节能力， 但由于其调节性能不好以及无法 对调节后 的流 量进行测 量 ， 因此这种调 节 只能说 是 定 陛的和 不准 确的 ， 常给 工程 安装完 毕后 的调试 常 工作和运行管理带来极大 的不便。因此近些年来， 在越来越多的暖通空调工程水系统的关键部位（ 如 集水器） 特别是在一些国外设计公司设计的工程 、 项 目中， 均大量地选用水力平衡阀来对系统的流量 分配进行凋节（ 包括系统安装完后的初调节和运行 管理调节 ， 本文主要阐述的是前者 ， 也可作后者的 参考） 。 水力平衡阀有两个特 陛： ａ 具有 良好的调节特性。 一般质量较好的水力 平衡阀都具有直线流量特性， 即在阀二端压差不变 时 ， 流量 与开度 成线 性关 系 ； 流量 实时 可测 性 。 其 ｈ 通 过 专用 的流量 测量 仪 表可 以在 现场对 流 过水力 平 衡 阀的流量进 行实测 。 ２ 系统水力平衡调节 水 系统水力 平衡调节 的实 质就是 将 系统 中所 有水力平衡阀的测量流量同时调至设计流量。 ２ 单个水力平衡阀调节： ． １ 单个水力平衡阀的调节是简单的，只需连接 专 用 的流 量测量 仪表 ， 阀 门 ｒ径及设 计流 量输入 将 ＿ ｉ 仪表， 根据仪表显示的开度值， 旋转水力平衡阀手 轮， 直至测量流量等于没计流量即可。 ２ ２已有 精确计 算的水 力平衡 阀的调节 ： 对于某些水系统，在设计时已对系统进行 了 精确的水力平衡汁算， 系统中每个水力平衡阀的流 量和所分担的设计压降是已知的。 这时水力平衡阀 的调节步骤如下 ：在设计资料 中杏出水力平衡阀 ａ 的设计压降；根据设计图纸， ｈ 查出（ 或计算出） 水力 平衡阀的设计流量 根据设汁 降和设汁流量以 及 阀 口径 ， 力 平衡 阀压 损列 线 圈 ， 出这 时 水 查水 找 力平衡蒯所对应的设计开度 ；． ｄ 旋转水力平衡阀于 轮， 将其开度旋至没汁开度即可 ２ 一般系统水力平衡阀的联调： ． ３
暖通空调水系统的水力平衡调节
暖通空调水系统的水力平衡调节暖通空调水系统的平衡调节在集中供热和中央空调的水系统运行中，水力失调是常见的问题。
水力系统的失调有两方面的含义。
一方面是指虽然经过详细的水力计算并达到规定要求，但在实际运行后，各用户的流量与设计要求不符，这种水力失调是稳定的、根本性的，称之为稳态失调。
另一方面是指系统运行中，当一些用户的水流量改变时，会使其它用户的流量随之变化，这涉及到水力稳定性的概念。
对其它用户影响小，则水力失调程度小，水力稳定性好，称之为动态（稳定性）失调。
管网水力失调的原因是多方面的，归纳起来主要有两种情况。
一种是管网中流体流动的动力源提供的能量与设计要求不符，例如泵的型号、规格的变化及其性能参数的差异、动力电源的波动、流体自由液面差的变化等，导致管网中压头和流量偏离设计值。
另一种是管网的流动阻力特性发生变化，例如在管路安装中管材实际粗糙度的差别、焊接光滑程度的差别、存留于管道中泥沙、焊渣多少的差别、管路走向改变而使管长度的变化、弯头、三通等局部阻力部件的增减等，均会导致管网实际阻抗与设计值偏离。
尤其是一些在管网设置的阀门，改变其开度即可能改变管网的阻力特性。
水力失调对管网系统运行会产生不利影响。
管网系统往往是多个循环环路并联在一起的管路系统。
各并联环路之间的水力工况相互影响，必然会引起其他环路的流量发生变化。
如果某一管段的阀门开大或关小，必然导致管路流量的重新分配，即引起了水力工况的改变。
当某些环路因发生水力失调而流量过小，如锅炉循环系统中水冷壁管路流量分配不均，使部分管束水流停滞则有可能发生爆管事故；在制冷机水循环系统中，蒸发器管束因此可能发生冻管事故。
在供热空调系统中流体流量的变化使其负担输配的冷热量改变，即其水力失调必然会导致热力失调。
在水力失调发生的同时，管网中的压力分布也发生了变化。
在一些特殊情况下，局部管路和设备内的压力超过一定的限值，则可能使之破坏。
为了解决水力失调问题，可以采用静态水力平衡阀、动态平衡阀、动态平衡电动调节阀等阀门进行平衡调节。
空调水系统平衡阀调试方案
空调水系统平衡阀调试方案空调水系统平衡阀调试方案一、项目概况该空调水系统为集中新风系统，不分高低区，由冷、热源机房直供。
制冷工况供回水温12/18℃，制热工况供回水温46/40℃。
二次侧采用一级泵闭式变流量双管制水系统。
换热机组（含补水定压装置）设在地下室新风机房内。
每层每户环路分支处设水流静态平衡阀。
二、平衡方案1、每层每户环路分支处回水管上安装静态平衡阀。
2、立管回水管上安装静态平衡阀。
3、每组板式换热器一次侧总管回水管上安装静态平衡阀。
4、集水器主管上安装静态平衡阀。
三、调试前准备工作1、平衡阀安装前，厂家安排技术人员到现场做安装指导工作，并提交详细的安装指导说明文件。
现场负责人必须按照厂家提供说明进行平衡阀安装。
2、平衡阀正确安装完毕系统运行后，项目负责人须提前联系厂家技术人员，确认系统运行情况，并提供系统调试所需资料：水系统原理图、平面图、设备设计参数（流量、水阻、冷量、温差）以及各平衡阀设计流量，协商调试前准备工作及确认调试时间。
3、现场须满足以下运行条件，才能进行水力平衡调试工作：平衡阀是否安装完毕：是/否平衡阀的安装位置是否符合设计规范要求：是/否空调水系统是否通过了强度实验和严密性实验：是/否/未定空调水系统内循环水泵是否能正常运转：是/否/未定空调水系统是否通过整体试运行24小时：是/否/未定空调水系统内的循环水质情况：好/一般/差/未定管路中是否出现堵塞：是/否/未定在以上对该系统调试前的调查中，若第1、2、3、4、6其中任意一项为“否”或“未定”则该系统需将此问题解决后，方可进行调试。
若第5项条件不满足，也需在调试前及时处理，以免影响调试测量精度。
在进行平衡阀调试前，请先检查系统中是否有细渣，如有请进行排污和清洗过滤器，以免堵塞仪器口和阀门，影响调试结果和仪器损坏。
调试前应派专人检查系统管路、阀门、设备等是否有异常情况，并作好笔录以免干扰调试。
在调试之前请将水系统中除旁通阀门外的所有阀门按设计要求全部打开，按照设计要求打开所有末端设备系统，满负荷运转。
空调水系统压差平衡调试施工工法(2)
空调水系统压差平衡调试施工工法一、前言空调水系统压差平衡调试施工工法是一种在空调系统安装和调试中常用的方法，用于实现不同区域之间水流的均衡，从而提高空调系统的运行效率和性能。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点空调水系统压差平衡调试施工工法具有以下几个特点：一是工艺简单易操作，不需要复杂的设备和技术；二是适应范围广，可以应用于各种类型的空调系统；三是调试过程可控性强，可以根据实际需求进行调整；四是可以提高空调系统的运行效率和性能，减少能耗和运行成本。
三、适应范围空调水系统压差平衡调试施工工法适用于各类建筑物的空调系统，包括办公楼、商场、酒店、医院等。
无论是新建项目还是改建项目，无论是小型还是大型项目，无论是中央空调系统还是分体空调系统，都可以采用该工法进行调试。
四、工艺原理空调水系统压差平衡调试施工工法的原理是通过调整调节阀的开度，控制水流的动态平衡。
通过在空调水系统中设置调节阀和测压装置，实时监控系统中的压差，并根据监测结果进行相应的调整，使得各个支路之间的水流平衡，从而提高系统的整体性能。
五、施工工艺空调水系统压差平衡调试施工工法的施工工艺主要包括准备工作、调试过程和试运行阶段。
准备工作包括确定水管布置和调节阀安装位置；调试过程包括设置测压装置、进行压差监测、调整调节阀开度；试运行阶段则是对调试结果进行验证和优化。
六、劳动组织劳动组织是保证施工工法顺利进行的关键因素之一。
在空调水系统压差平衡调试过程中需要配备合适的施工人员和技术人员，确保施工工艺的正确实施和质量的可控。
七、机具设备在空调水系统压差平衡调试施工过程中所需的机具设备主要有调节阀、测压装置、压差监测仪器等。
这些设备可根据工程实际情况进行选择和配置。
八、质量控制为了保证施工工法的质量，需要采取一系列质量控制措施。
包括对施工人员进行培训和交底，严格按照操作规程进行施工，定期进行质量检查和验收，以及记录和整理施工数据等。
空调水系统的调试方案
空调水系统的调试方案一、调试前准备：1.确认安装完成：确保所有设备已正确安装好，并与管道连接良好。
2.确认供电情况：检查电源线路，确保供电稳定并符合设计要求。
3.准备调试工具：准备各种调试仪器和工具，如电压表、温度计、压力计等。
4.确认水质合格：检测系统供水水质，确保水质符合要求。
5.准备调试计划：根据设计要求，编制详细的调试计划，包括调试步骤、参数设置等。
二、调试步骤：1.检查系统整体：检查所有设备和管道，确保没有漏水、松动和损坏的情况，并清理系统内的杂物。
2.进行初次启动：按照调试计划要求，依次启动冷水机组、冷却塔、水泵和风机等设备，并检查其运行状态和工作参数。
3.测量水压和水温：使用压力计和温度计，测量冷却水进出口压力和温度，并记录下来。
4.调整水流量：根据设计要求，逐步调整水泵的流量，测量并记录系统内的水流速度及水压变化。
5.观察设备工作状况：仔细观察冷却塔、冷水机组、水泵和风机等设备的工作情况，确认其运转正常和工作稳定。
6.调试负荷运行：逐步增加系统的负荷，观察系统运行情况，并记录下各项工作参数，如供冷量、功耗等。
7.调整控制参数：根据调试计划，逐步调整空调系统的控制参数，如温度设定、水质设定、水流量设定等，确保系统在各种负荷下稳定工作。
8.检查水管系统：检查水管系统漏水情况，并修复漏水点。
9.调试结束：根据调试计划，逐步关闭各个设备，并记录下最终的工作参数和运行状况。
三、调试后检查与总结：1.检查系统运行参数：根据调试记录，检查系统运行参数是否满足设计要求。
2.检查系统效果：根据系统的供冷效果和能耗数据，评估系统的运行效果，并与设计目标进行对比。
3.检查安全性能：检查系统运行过程中的安全性能，如设备运行是否稳定、水压是否正常等。
4.完善调试记录：将调试过程中的所有数据和操作记录完善，以备后续使用和维护。
5.总结经验教训：根据调试过程中遇到的问题和解决方案，总结经验教训，并提出改进措施。
暖通空调水系统的平衡调节
暖通空调水系统的平衡调节暖通空调水系统在运行中需满足水流量、水压和水温的平衡，以保证系统运行的稳定性和效率。
平衡调节是指通过一定的方法使系统内的水流量、水压和水温达到平衡状态，从而提高系统运行效率、延长设备寿命、减少能耗、降低运行成本。
1. 平衡调节的原因暖通空调水系统的平衡调节是为了避免因系统内水流量不均匀、水压不足或过高、水温不稳定等问题而导致设备出现故障或运行不稳定的情况。
例如，当系统内部的水流量不同，有些管道中水的流动速度较快，有些则相对较慢，这可能导致一些设备的水流量不足，影响空调效果，此时就需要进行平衡调节，使水流量达到平衡状态，从而让设备正常运行。
2. 平衡调节的方法2.1 水平衡调节法水平衡调节法是最常用的一种平衡调节方法，其基本原理是通过调节阀门的开度来调整水流量，从而达到水平衡状态。
这种方法特别适用于需要控制多个分支管道的系统。
在使用水平衡调节法的过程中，我们可以根据需要安装流量计、压力计等设备，帮助我们更好地进行平衡调节。
2.2 灰口板法灰口板法是一种通过调节阀门的直径大小来控制水流量，从而实现平衡调节的方法。
在使用灰口板法的过程中，需要根据管道的长度、直径、材料等因素来确定阀门的大小，以确保每个阀门都能够起到平衡调节的作用。
灰口板法相对于水平衡调节法来说，更为简便，但对于管道长度差距较大的系统，效果可能不够理想。
2.3 自动平衡阀法自动平衡阀法是一种使用自动平衡阀来调节水流量的平衡调节方法，该方法适用于需要长时间运行、需不间断地保持平衡状态的系统。
与其他两种方法相比，自动平衡阀法的优势在于其实现自动化，无需重复调节。
但同时也需要注意其成本较高，一些小型系统可能无法承担。
3. 平衡调节后的优势通过平衡调节处理暖通空调水系统，能够达到以下优势：•设备稳定运行，延长设备使用寿命•系统效率提高，降低能耗、运行成本•系统维护成本减少，因为平衡后的系统可以降低维护密度•减轻环境压力，因为平衡后的系统可以降低能源消耗，从而减少二氧化碳和其他温室气体的释放4.，暖通空调水系统的平衡调节对于设备运行和能耗方面都有很大的帮助。
空调系统水平衡调试
空调系统水平衡调试摘要：随着工业化和新的城市化的加速，能源和环境问题变得越来越重要，能源需求的迅速增长导致环境迅速退化，成为阻碍我国经济未来发展的一个主要问题。
分布式能源是一种高效、清洁和灵活的能源供应系统，以天然气或可再生能源为主要动力来源，并利用国际电联的冷却、热能和电力技术，直接满足用户的多种需求。
本文对空调系统水平衡调试进行分析，以供参考。
关键词：空调系统；水平衡调试；分析引言空调冷却塔作为制冷主机的冷凝器冷却终端设备，在空调系统中发挥着重要作用。
冷却塔设计良好，适应性强，使用方便，经济可靠，节省了大量人力和财政资源，减少了水资源的浪费。
相反，这将造成浪费，增加不必要的工作量，如果情况严重，将影响该股的正常运作，对生产和生活产生不利影响。
对于单塔而言，如果多塔系统的设计不合理，结果将更加严重。
1能源站热力系统及供能系统内燃机车尾气首先进入烟气热水溴化群作为热源，然后进入烟气热水交换器继续热回收，然后通过单独的烟囱排出。
内燃机高温缸壳内的水在夏季运行时作为热源进入烟气热水锂单元，7.0℃的冷水被替换用于夏季制冷；在冬季加热状态下，用空调热交换器代替60℃热水进行加热。
内燃机缸套的一部分水进入家用热水交换器，取代70℃热水作为家用热水的主要热水来源，并与家用热水交换器取代的家用热水系统连接，满足家用热水负荷。
发电厂的空调水进入分水器，然后由各建筑物的主管管泵至各建筑物的蛇形处，热变化后再转移到集水池，再从集水池返回到发电厂。
每栋建筑物的空调水流由水泵调节，也有流量阀对空调水流稍作调节。
根据设计标准，集水区和集水区之间存在平衡的连接。
在实践中，流量不平衡，即电站的空调水量与每栋建筑物使用的空调水量不匹配，称为电站一侧的空调水量与分离器和集热器之间的每栋建筑物的空调水量。
2比例式调节的电动两通阀2.1静态平衡调节阀+电动两通阀调节静态平衡调节阀是一种具有等百分比流量特性且有数字锁定功能的调节阀，在系统初运行阶段对不同区域的风机盘管水流量进行调节，能够合理地分配进入风机盘管的水流量，通过改变系统管道特性阻力数比值，达到与设计要求一致。
空调水系统调节中平衡阀的使用
空调水系统调节中平衡阀的使用摘要：本文介绍了系统水力失调的原因及平衡阀在解决水力失调中的重大作用。
介绍了几种平衡阀的特点及其应用。
重点介绍了定压调节的几种情况。
强调了合理组合及配置平衡阀对空调水系统的平衡起到至关重要的作用。
关键词：水力失调，水力平衡，平衡阀，静态平衡，动态平衡Abstract: this paper introduces the system of hydraulic disorders cause and balancing valve in solving the important role of hydraulic disorders. Introduces some characteristics and the application of balancing valves. Focusing on the constant pressure regulation of several ways. Emphasizes the reasonable combination and configuration balancing valve to the balance of the air conditioning water system play a crucial role.Keywords: hydraulic disorders, hydraulic balance, balancing valve, static balance, the dynamic balance一、水力失调水力失调是由于水力失衡而引起运行工况失调的一种现象，是空调水系统中常出现的较为严重的问题，是造成系统运行效果差、能源严重浪费等问题的主要原因。
引起水力失调的原因很多，有的可能是系统初调节不好或未进行初调节，有的可能是没有安装平衡器件或平衡器件安装不正确。
水力失调可分为静态和动态两种类型：（1）静态水力失调静态水力失调是水系统自身固有的，它是由于管路系统特性阻力系数的实际值偏离设计值而导致的。
空调系统水力平衡调节方法，你看懂了吗？
空调系统⽔⼒平衡调节⽅法，你看懂了吗？在空调⽔系统中，⽔⼒失调是最常见的问题。
由于⽔⼒失调导致系统流量分配不合理，热量不合理，从⽽引起能量的浪费，或者为解决这个问题，提⾼⽔泵扬程，但仍会产⽣热（冷）不均及更⼤的电能浪费。
本⽂阐述了空调⽔系统中选⽤⽔⼒平衡阀的原因，并介绍了⽔⼒平衡阀的特性，以及应⽤⽔⼒平衡阀对⽔系统进⾏⽔⼒平衡调节的步骤、⽅法，系统联调的要求、过程和评价。
空调⽔系统作为空调系统的重要组成部分，其设计的合理性不仅决定了整个空调系统是否能能够做到⾼效节能，同时还决定着空调系统能否正常、稳定的运⾏。
空调⽔系统经过近百年的发展总体理论发展较完备，但在其可调性和平衡性⽅⾯的研究较少。
在实际⼯程中常常会产⽣⽔系统调节不好和⽔⼒失衡的现象。
⽬前关于空调节能的研究，⼤量的⼯作主要是针对⾼效制冷设备的研发与建筑形式及空调形式的匹配上，⽽对⽔系统的调节优化控制和设计的重视度不够，造成良好的设计⽅案却常常出现⽔系统的调节性差和⽔⼒失衡的现象。
随着各种新技术、新设备的出现，⼈们对空调系统的控制精度要求加⼤和对节能性的更⾼要求，使得空调⽔系统成为了近期空调技术研究的重点。
为了能达到系统能量利⽤的合理性，就需要系统具有良好的可调性和平衡性，这也是⽬前⽔系统所⾯临的最⼤问题。
⼀、⽔⼒平衡常⽤⽅法 要保证空调冷冻⽔系统的良好运⾏，⾸先应该满⾜系统的⽔⼒平衡。
⽬前随着系统的规模的扩⼤和系统复杂性的增加，⽔⼒平衡越来越重要。
现在已经有众多的团体和学者就⽔⼒平衡问题进⾏了⼤量的研究。
1.1定流量系统的⽔⼒平衡 定流量⽔系统是中央空调中常见的⽔⼒系统，系统中不含任何动态阀门，系统在调试完成后阀门开度⼀般不再做任何变动，在运⾏过程中系统各个分⽀环路的流量基本保持不变。
定流量系统主要⽤于末端设备⽆需通过流量来进⾏调节的系统，如带三通调节阀的末端设备、采⽤三速开关调节的风机盘管和采⽤变风量空⽓处理机组的空调系统。
定流量系统只存在静态⽔⼒失调，不存在动态⽔⼒失调，因此只需在相应位置安装静态⽔⼒平衡设备即可。
空调水系统平衡阀调试方案讲解学习
空调水系统平衡阀调试方案空调水系统平衡阀调试方案一、项目概况空调水系统：（1）集中新风系统，不分高低区，由冷、热源机房直供。
制冷工况供回水温12/18℃，制热工况供回水温46/40℃。
（2）二次侧采用一级泵闭式变流量双管制水系统。
制冷季节，换热机组一次侧供回水温12/18℃，二次侧供回水温17/20℃；制热季节，一次侧供回水温46/40℃，二次侧供回水温33/28℃。
换热机组（含补水定压装置）设在地下室新风机房内。
换热机组含补水定压装置。
（3）每层每户环路分支处设水流静态平衡阀。
二、平衡方案1、每层每户环路分支处回水管上安装静态平衡阀。
如下图：2、立管回水管上安装静态平衡阀。
如下图：3、每组板式换热器一次侧总管回水管上安装静态平衡阀。
如下图：4、集水器主管上安装静态平衡阀。
如下图：三、调试前准备工作1、平衡阀安装前，厂家安排技术人员到现场做安装指导工作，并提交详细的安装指导说明文件。
现场负责人必须按照厂家提供说明进行平衡阀安装。
2、平衡阀正确安装完毕系统运行后，项目负责人须提前联系厂家技术人员，确认系统运行情况，并提供系统调试所需资料：水系统原理图、平面图、设备设计参数（流量、水阻、冷量、温差）以及各平衡阀设计流量，协商调试前准备工作及确认调试时间。
3、现场须满足以下运行条件，才能进行水力平衡调试工作。
调试前对该工程空调系统的调查报告：请在所选择的“□”中打“√”1、平衡阀是否安装完毕：是□ 否□2、平衡阀的安装位置是否符合设计规范要求：是□ 否□3、空调水系统是否通过了强度实验和严密性实验：是□ 否□ 未定□4、空调水系统内循环水泵是否能正常运转：是□ 否□ 未定□5、空调水系统是否通过整体试运行24 小时：是□ 否□未定□6、空调水系统内的循环水质情况：好□ 一般□ 差□ 未定□7、管路中是否出现堵塞：是□ 否□ 未定□ 说明：在以上对该系统调试前的调查中，若第1、2、3、4、6其中任意一项为“否” 或“未定”则该系统需将此问题解决后，方可进行调试。
空调水系统水平衡调试方案
暖通空调水系统平衡调节方案准备工作：1、校核水系统各个分支的空调冷热水设计流量是否合理；2、检查水泵新风机组空调机组和风机盘管的水过滤器是否已清洗干净3、检查空调冷热水管路的手动阀门（包括蝶阀、闸阀、静态平衡阀）是否处于全部打开状态且阀门开度可调；4、检查水泵冷水机组新风机组空调机组和风机盘管的手动阀门（包括蝶阀、闸阀、水力平衡阀）是否处于全部打开状态且阀门开度可调；5、检查新风机组空调机组和风机盘管的冷热水电动阀是否可以正常工作且处于完全开启状态；6、收集整理水泵、平衡阀、电动阀样本；7、检查水泵的开启台数是否符合设计要求；8、将各管路的控制阀进行分组及编号，绘制简图，并标注设计流量；以该图为例，此系统为一个2级并联和一个2级串联组成的，V1-V3，V4-V5…V16-V18为一级并联系统，G1、G2…G6为二级并联系统，V1-V3，V4-V5…V16-V18又分别与G1、G2…G6组成一级串联系统，G1、G2…G6又与G组成二级串联系统。
方案一：。
若（1）保持整个系统所有阀门全开，测量总管阀G的流量，计算流量比Q总Q总<1，则是因为手动阀、平衡阀、电动阀、风机盘管的电动两通阀未打开，或=1.0。
是管路中有气体，或是过滤器堵塞，或设计扬程不足；调节Q总（2）逐一测量G1、G2…G6的实际流量，计算Q值。
测量时无顺序要求。
为基准，（3）根据Q值大小排序，若Q1<Q2<Q3<Q4<Q5<Q6，以主管流量比Q总按照Q值由大到小，依次调节各个阀门（G6→G5→G4→G3→G2→G1），使分别达到主管的流量比Q。
总，若变化≥5%，则需按照（1）-（3）再次微调。
（4）测量主管Q总（5）按照（1）-（3）的步骤调节1-6阀组的流量平衡。
以第1组为例（6）测量记录V1、V2、V3的流量比值q1、q2、q3，以G1的流量比值Q1为基准。
假设q1<q2<q3，则暂时保持V1阀的全开状态，调节两外2个阀；（7）调节V3开度，使q3=Q1（8）调节V2开度，使q2=Q1（9）测量V1的流量和q1，若q1＞Q1，则调节V1使q1=Q1。
