穿越地下管道、光电缆施工方案
穿越地下管道施工方案(终版)
穿越地下管道施工方案(终版)地下管道施工是一项复杂而重要的工程，尤其在现代城市化发展过程中，需要频繁进行。
为了确保施工的安全性和有效性，穿越地下管道的施工方案必须经过深思熟虑和认真制定，以避免可能的风险和不必要的损失。
1. 前期准备在进行地下管道穿越施工之前，必须对现场进行充分的勘测和调查，确定地下管道的种类、位置、深度以及其他相关信息。
同时，需要与相关部门进行沟通，了解管道的具体情况并获取必要的许可证和施工许可。
2. 技术方案设计在确定了地下管道的具体情况后，需要制定详细的施工方案。
这包括确定施工的时间、地点、施工方法和所需设备等。
要根据地下管道的种类和深度，选择合适的施工方法，并确保施工过程中与管道的距离和深度符合要求。
3. 施工准备在开始实际施工之前，需要做好充分的准备工作。
这包括清理施工场地、设置安全警示标志、准备所需材料和设备等。
同时，要对施工人员进行培训，确保他们了解施工方案的具体要求和安全注意事项。
4. 实施施工一切准备工作就绪后，可以开始实施地下管道的穿越施工。
在施工过程中，要严格按照设计方案进行操作，确保施工的顺利进行。
同时，要注意监测施工现场的情况，及时发现并处理可能出现的问题。
5. 完工验收当地下管道穿越施工完成后，需要进行完工验收。
这包括对施工质量进行检查和评估，确保符合相关标准和要求。
同时，要对施工现场进行清理和整理，恢复原貌，确保不影响周边环境和设施。
通过以上扎实的前期准备、科学的技术方案设计、周密的施工准备、规范的实施施工和严格的完工验收，可以确保地下管道穿越施工的顺利进行，最大限度地减少事故风险，确保施工安全和质量。
愿这份施工方案能够为每一次地下管道穿越施工提供有力的指导和支持。

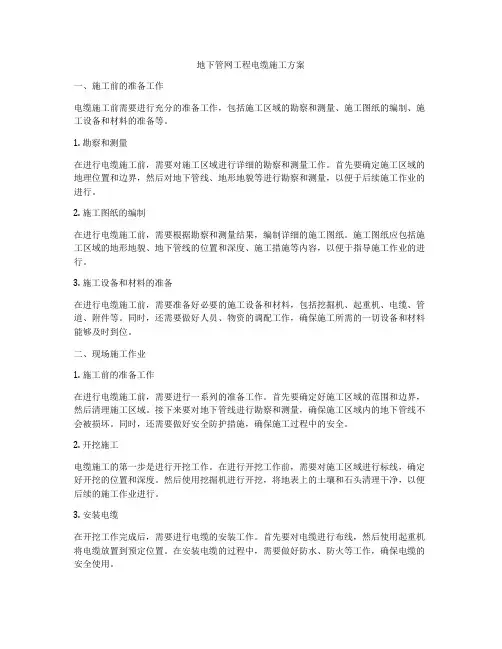

地下管网工程电缆施工方案
地下管网工程电缆施工方案一、施工前的准备工作电缆施工前需要进行充分的准备工作，包括施工区域的勘察和测量、施工图纸的编制、施工设备和材料的准备等。
1. 勘察和测量在进行电缆施工前，需要对施工区域进行详细的勘察和测量工作。
首先要确定施工区域的地理位置和边界，然后对地下管线、地形地貌等进行勘察和测量，以便于后续施工作业的进行。
2. 施工图纸的编制在进行电缆施工前，需要根据勘察和测量结果，编制详细的施工图纸。
施工图纸应包括施工区域的地形地貌、地下管线的位置和深度、施工措施等内容，以便于指导施工作业的进行。
3. 施工设备和材料的准备在进行电缆施工前，需要准备好必要的施工设备和材料，包括挖掘机、起重机、电缆、管道、附件等。
同时，还需要做好人员、物资的调配工作，确保施工所需的一切设备和材料能够及时到位。
二、现场施工作业1. 施工前的准备工作在进行电缆施工前，需要进行一系列的准备工作。
首先要确定好施工区域的范围和边界，然后清理施工区域。
接下来要对地下管线进行勘察和测量，确保施工区域内的地下管线不会被损坏。
同时，还需要做好安全防护措施，确保施工过程中的安全。
2. 开挖施工电缆施工的第一步是进行开挖工作。
在进行开挖工作前，需要对施工区域进行标线，确定好开挖的位置和深度。
然后使用挖掘机进行开挖，将地表上的土壤和石头清理干净，以便后续的施工作业进行。
3. 安装电缆在开挖工作完成后，需要进行电缆的安装工作。
首先要对电缆进行布线，然后使用起重机将电缆放置到预定位置。
在安装电缆的过程中，需要做好防水、防火等工作，确保电缆的安全使用。
4. 地下管道的安装在进行电缆施工时，需要对地下管道进行安装。
首先要选择合适的管道材料，然后根据施工图纸进行管道的布置和安装。
在进行管道安装的过程中，需要做好防腐、防水等工作，确保管道的安全使用。
5. 施工质量的检查和验收在进行电缆施工后，需要对施工质量进行检查和验收。
首先要对电缆和地下管道进行质量检查，确保施工符合相关标准和规定。
光缆工程施工计划
光缆工程施工计划一、工程概况本工程是一项光缆施工工程，总长约100公里，起点位于A市某地，终点位于B市某地，主要工作内容包括线路勘测、线路设计、管道铺设、光缆拓扑以及工程验收等。
二、施工前准备1.确定施工队伍：成立专门的施工队伍，包括工程师、技术人员、施工人员等。
2.准备设备器材：准备光缆铺设所需的设备器材，包括挖掘机、吊车、测量仪器等。
3.开展勘测设计：委托专业机构进行线路勘测，确定路线、管道等设计图纸。
4.准备施工材料：准备光缆、管道、接头等施工所需材料。
5.确定施工方案：根据设计图纸和勘测结果，确定施工工艺流程及施工方案。
6.安排施工人员：确定各岗位人员分工，制定详细的施工计划和施工安全措施。
三、施工流程1.线路布设：根据设计图纸确定线路，并进行地面标记。
2.管道铺设：利用挖掘机将管道沟槽挖设好，然后将管道敷设到沟槽中。
3.光缆铺设：将光缆通过管道引入，根据设计要求进行连接。
4.光缆拓扑：进行光缆拓扑测试，确保信号传输畅通无阻。
5.工程验收：完成后，对工程进行验收，确保施工质量合格。
四、安全措斀1.施工前，要组织施工人员参加安全培训，确保他们具备安全意识。
2.施工现场要设置警示标志，确保施工区域安全通畅。
3.配备必要的个人防护装备，如安全帽、安全鞋等。
4.对施工器材设备进行定期检查维护，确保施工安全。
5.严格按照设计图纸进行施工，不得随意变更设计方案，以确保工程质量。
五、工程验收1.验收人员应由设计单位、施工单位和监理单位共同组成。
2.验收主要针对施工质量、光缆拓扑测试结果等进行检查。
3.若发现问题，及时进行整改，直至满足验收要求。
4.验收合格后，出具工程竣工验收合格证明书。
六、总结与展望通过本次光缆工程施工，使得A市与B市之间的通信网络得到了进一步的完善和提升，为城市的发展和通信行业的发展做出了贡献。
同时，希望未来能够继续加强光缆工程建设，提高通信网络的覆盖范围和质量，为人们的生活和工作带来更多的便利和创新。
地埋电力管道穿线施工方案
地埋电力管道穿线施工方案1. 引言地埋电力管道穿线是电力工程中常见的施工任务之一，其主要目的是将电缆或电线从地面引入到地下管道中，提供安全且可靠的电力供应。
为了确保施工质量和施工进度，必须制定详细的穿线施工方案。
本文将介绍一种针对地埋电力管道的穿线施工方案。
2. 施工准备在开始穿线施工之前，需要进行充分的准备工作，包括以下几个方面：2.1 环境调查在穿线施工前，需要对施工区域进行环境调查。
主要包括以下内容：•存在的地下管道的位置和类型•地下设施的布局和规格•地下水位和地质条件2.2 材料准备根据实际情况，准备以下材料和设备：•电缆或电线•电缆导管•弯头、法兰等配件•手动工具和电动工具2.3 准备施工人员确定施工人员的数量和职责，确保有足够数量的专业人员参与施工工作。
同时，确保施工人员具备相关的培训和证书。
3. 穿线方案设计根据实际情况，制定穿线方案设计，确保施工的安全性和有效性。
以下是一些常用的穿线方案设计：3.1 直接穿越如果地埋电力管道的管径较大，可以直接穿越管道。
具体步骤如下：1.在管道上方标记穿线点，并准确测量穿线点的位置。
2.在穿线点上方挖掘出一定深度的穿越坑。
3.使用手动或电动工具进行穿越，在穿线坑中安装导线架，保证穿线过程中的导线的安全。
4.完成穿线后，填充穿线坑，确保管道不受损坏。
3.2 绕过穿越如果需要穿越的地埋电力管道较多，或者管道内有其他线路，可以选择绕过穿越。
具体步骤如下：1.在每一个穿线点上方标记绕过点，并准确测量绕过点的位置。
2.根据绕过点的位置，确定绕过管道的路线，避开管道和其他线路。
3.挖掘出绕过管道的路线，确保管道和其他线路不受损坏。
4.在绕过路线上安装导线架，并进行穿线。
5.完成穿线后，填充绕过路线，确保管道和其他线路的完整性。
4. 施工注意事项在进行地埋电力管道穿线施工时，需要注意以下事项：•施工过程中确保安全，穿戴好安全装备。
•操作工具和设备时要谨慎，防止损坏管道和线路。
定向穿越施工方案
定向穿越施工方案1. 引言定向穿越施工是一种针对地下管线、隧道等复杂工程中的难点问题而提出的解决方案。
本文档将介绍定向穿越施工的基本原理、施工步骤以及操作要点。
2. 定向穿越原理定向穿越是通过操纵钻头在地下进行穿越，完成地下管线的铺设。
其基本原理包括以下三个方面：•定向导向：通过导向装置和前端定位工具，将钻杆控制在设计的方向和位置上，确保穿越的准确性。
•挖掘与清理：通过旋转钻杆和水力冲击装置，挖掘出地下障碍物，并通过水泥浆回收系统清理挖掘出的土壤和泥浆。
•安装管道：完成穿越后，通过推管装置将管道推入地下，最后进行连接和固定。
3. 施工步骤3.1 设计与准备在施工前，需要进行详细的设计和准备工作。
其中包括：•确定穿越点：根据工程需求和地质条件，确定穿越点的位置和方向。
•深入勘测：进行地质勘测、土壤力学试验和地下管线探测，获得有关地下情况的资料。
•计算推力：根据管道的材质和长度，计算所需的推力，并选择相应的推管装置。
3.2 初始钻孔准备工作完成后，开始进行初始钻孔。
具体步骤如下：1.使用定向钻机进行钻孔，钻头直径根据需要确定。
2.根据设计要求，调整钻头的水平和垂直方向。
3.钻孔时，通过加注泥浆冷却钻头，并将钻屑和泥浆通过泥浆回收系统进行清理。
3.3 钻孔导向在初始钻孔完成后，开始进行钻孔导向。
具体步骤如下：1.安装导向装置和前端定位工具。
2.通过导向装置控制钻杆的角度和方向，将钻孔引导至设计位置。
3.通过前端定位工具，确认钻孔的准确位置。
3.4 钻孔推进钻孔导向完成后，开始进行钻孔推进。
具体步骤如下：1.选择合适的钻头和推进速度，进行钻孔推进。
2.定期清理钻孔中的钻屑和泥浆，以确保钻孔顺利进行。
3.根据需要，不断调整钻头的方向和角度，确保钻孔按照设计要求进行。
3.5 管道安装完成钻孔后，开始进行管道安装。
具体步骤如下：1.安装推管装置，将管道推入地下。
2.安装连接件和支撑装置，保证管道的连接和固定。

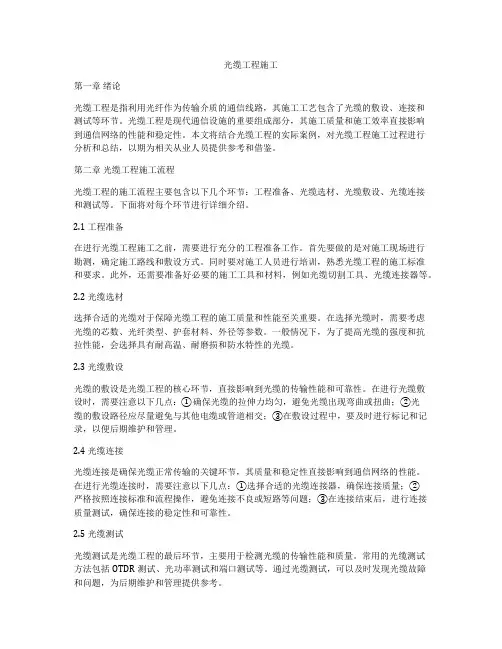

光缆工程施工
光缆工程施工第一章绪论光缆工程是指利用光纤作为传输介质的通信线路，其施工工艺包含了光缆的敷设、连接和测试等环节。
光缆工程是现代通信设施的重要组成部分，其施工质量和施工效率直接影响到通信网络的性能和稳定性。
本文将结合光缆工程的实际案例，对光缆工程施工过程进行分析和总结，以期为相关从业人员提供参考和借鉴。
第二章光缆工程施工流程光缆工程的施工流程主要包含以下几个环节：工程准备、光缆选材、光缆敷设、光缆连接和测试等。
下面将对每个环节进行详细介绍。
2.1 工程准备在进行光缆工程施工之前，需要进行充分的工程准备工作。
首先要做的是对施工现场进行勘测，确定施工路线和敷设方式。
同时要对施工人员进行培训，熟悉光缆工程的施工标准和要求。
此外，还需要准备好必要的施工工具和材料，例如光缆切割工具、光缆连接器等。
2.2 光缆选材选择合适的光缆对于保障光缆工程的施工质量和性能至关重要。
在选择光缆时，需要考虑光缆的芯数、光纤类型、护套材料、外径等参数。
一般情况下，为了提高光缆的强度和抗拉性能，会选择具有耐高温、耐磨损和防水特性的光缆。
2.3 光缆敷设光缆的敷设是光缆工程的核心环节，直接影响到光缆的传输性能和可靠性。
在进行光缆敷设时，需要注意以下几点：①确保光缆的拉伸力均匀，避免光缆出现弯曲或扭曲；②光缆的敷设路径应尽量避免与其他电缆或管道相交；③在敷设过程中，要及时进行标记和记录，以便后期维护和管理。
2.4 光缆连接光缆连接是确保光缆正常传输的关键环节，其质量和稳定性直接影响到通信网络的性能。
在进行光缆连接时，需要注意以下几点：①选择合适的光缆连接器，确保连接质量；②严格按照连接标准和流程操作，避免连接不良或短路等问题；③在连接结束后，进行连接质量测试，确保连接的稳定性和可靠性。
2.5 光缆测试光缆测试是光缆工程的最后环节，主要用于检测光缆的传输性能和质量。
常用的光缆测试方法包括OTDR测试、光功率测试和端口测试等。
通过光缆测试，可以及时发现光缆故障和问题，为后期维护和管理提供参考。
已建光(电)缆及管道穿越施工方案
青岛天然气高压管道工程已建光（电）缆及管道穿越施工方案编制：审核：审批：中国化学工程第十三建设有限公司马店项目部2012年3月5日一、工程概况本方案为青岛天然气高压管道线路工程而编制。
本工程线路水平长度为27.8km，线路设计管径为φ610，壁厚为10mm，管道设计压力为3.96Mpa，输送介质为天然气，管道外防腐采用挤塑聚乙烯3层复合结构加强级防腐层在场内预制成型。
设计温度为常温，管道材质为L415MB。
二、编制依据本施工方案主要依据以下规范、标准、法律法规编制：2.1《油气长输管道工程施工及验收规范》GB 50369－2006；2.2《油气输送管道穿越工程施工规范》GB50424-2007；2.3《中华人民共和国环境保护法》；2.4《中华人民共和国安全生产法》；2.5设计图纸和现场实际情况。
三、组织机构为了确保本线路沿途穿越的各条管道、光电缆在交叉穿越施工过程中的安全正常运行，项目部专门成立以项目经理为首的领导小组，实行项目经理责任制，分工明确、责任到人。
组长：张久副组长：韩永庆、李强成员：吕世涛、兰立涛、杨崇杲、翁兴晓由三穿机组负责地下交叉管道、光电缆的穿越施工。
组织结构图如下：四、施工准备4.1施工前应向地下通信线路主管部门取得联系，征求对方同意后，方可进行施工。
施工时应了解清楚地下设施的确切位置，并请主管部门的有关人员到现场指定位置，并设置醒目的标志。
4.2穿越段管道的预制：在主体管道组装焊接的同时将穿电缆等设施的管道预制出来，一般情况下预制管道长度比电缆与新建管道交叉段长20m。
其施工方法与检验标准均与主体管道相同。
五、施工技术措施5.1开挖管沟5.1.1管道周围3m以内管沟的开挖管沟开挖前应请地下设施主管部门的人员到现场监督指导施工，采用人工开挖，首先根据探测出的电缆位置，在其垂直方向挖出长槽的探测沟，探沟为2×0.5m，用铁锨挖土，用平铲法挖土，边挖边清理散土，挖沟人员要时刻注意土层的变化，如果在坚硬的土层中出现软土或沙土层，很可能就是管道周围的软土层，挖土时就要格外的小心，将管沟周围3m之内的管沟全部挖出。
穿越地下管线、电缆施工方案
穿越地下管线、电缆施工方案一、工程概况随着城市化进程的加快，地下管线、电缆的铺设成为城市建设的重要组成部分。
本次施工任务是对某区域内的地下管线、电缆进行穿越施工，确保工程顺利进行，降低施工风险。
二、施工目标1.确保施工过程中不损害现有地下管线、电缆及周围环境。
2.按照设计要求，高效、安全地完成穿越施工任务。
3.提高施工质量，降低后期维护成本。
三、施工准备1.技术准备：收集相关资料，了解地下管线、电缆的分布情况，制定详细的施工方案。
2.人员准备：选拔具有丰富经验的施工队伍，进行技术培训，明确分工。
3.物资准备：提前采购施工所需材料、设备，确保施工顺利进行。
4.施工场地准备：对施工场地进行平整，设置施工围挡，保证施工安全。
四、施工方法1.采用非开挖技术进行穿越施工，以减少对周围环境的影响。
2.使用水平定向钻进技术，准确控制钻头方向，避免损坏现有管线、电缆。
3.施工过程中，实时监测钻头位置，确保施工安全。
4.穿越完成后，对管道进行打压检测，确保质量。
五、施工步骤1.施工前期：对施工场地进行勘探，了解地下管线、电缆分布情况，制定施工方案。
2.施工中期：a.按照设计方案，布置施工设备，进行水平定向钻进。
b.施工过程中，密切监测钻头位置，确保安全。
c.穿越完成后，对管道进行打压检测，检查是否存在漏洞。
3.施工后期：a.拆除施工设备，恢复施工场地。
b.对穿越完成的管线、电缆进行检查，确保正常运行。
c.对施工成果进行验收，交付使用。
六、施工安全措施1.建立健全施工安全管理体系，明确责任分工。
2.对施工人员进行安全培训，提高安全意识。
3.施工过程中，严格遵守安全操作规程，确保施工安全。
4.设置安全警示标志，提醒施工现场附近居民注意安全。
5.配备专职安全员，对施工现场进行监督检查，发现问题及时整改。
七、施工质量控制1.严格把控材料质量，选用合格产品。
2.施工过程中，严格按照设计方案和施工工艺进行操作。
3.对施工成果进行检测，确保质量符合标准。
管道穿越工程施工方案
管道穿越工程施工方案一、前期准备1.1 工程资料的收集和整理在进行管道穿越工程前，需要对工程区域进行详细的调查研究，采集相关的地质、地貌、地下管网、环境等资料，包括现场土质、地下水情况、地质构造等信息。
同时，还需要对施工区域进行全面调查，了解地下管道的类型、管径、埋深、敷设方向等相关信息。
1.2 工程设计与方案制定在收集到相关资料后，需要进行详细的工程设计和方案制定。
根据地质勘察和管道布设情况，确定穿越位置、施工方式、施工工艺、施工方案、施工工序、安全保障措施等。
1.3 施工队伍的组建及培训为了保证施工的顺利进行，需要组建一支专业的施工队伍，并进行相关培训。
施工队伍需要掌握相关的专业知识和技能，了解施工方案，熟悉施工工艺和安全措施。
同时，还需要配备相应的施工设备和工具。
1.4 施工材料及设备的准备根据施工方案的要求，需要做好相关的材料及设备的准备工作，确保施工过程中能够随时随地有所需设备和材料。
二、施工方案详细设计2.1 施工方案的编制根据前期的资料收集和分析，在充分考虑地质条件、管道状况、施工安全等因素的基础上，编制合理的施工方案。
包括施工工序、施工工艺、人员配置、设备配置、安全措施等内容。
2.2 施工工艺方案的确定根据管道和穿越地质条件确定合理的施工工艺，包括水平定向钻孔、方桩开挖、管道水平定向钻穿越等技术措施，确保施工过程中管道不被损坏。
2.3 安全措施的落实根据施工方案的要求，制定并落实相关安全措施，包括现场安全防护、设备操作安全、指挥调度安全等方面的规定。
2.4 施工现场的布置根据施工方案，合理布置施工现场，确保施工人员和设备的安全，并满足施工需要。
三、施工设备的准备3.1 钻机及相关设备的检查和维修充分检查施工所需的钻机、方桩开挖机、水平定向钻穿设备等相关设备的运行状况，及时进行维修和保养。
3.2 防泄漏设备的准备根据施工方案的需要，准备好防泄漏设备，包括污水泵、急救器材等。
3.3 配套设备的准备根据施工方案的需要，准备好相关的配套设备，包括电源、给水设备、照明设备等。
定向穿越施工方案
定向穿越施工方案1. 引言定向穿越技术是一种将管道或电缆从地下穿越到地面上的方法。
在城市建设中，为了满足水、电、气等各种资源的需求，经常需要进行管道或电缆的铺设。
而在既有的地下管道、电缆密布的地区进行新的铺设会面临很大的困难和风险。
定向穿越技术的出现解决了这个难题，它可以避免破坏地下现有设施，快速、高效地完成管道或电缆的铺设。
本文将详细介绍定向穿越施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收与维护。
2. 施工前准备在进行定向穿越施工之前，需要进行充分的准备工作，以确保施工的顺利进行。
2.1 地质勘测地质勘测是定向穿越施工前必不可少的一项工作。
通过地质勘测，可以了解地下的地质条件，确定地下是否存在坚硬岩石、地下水位等情况，为后续的穿越施工做好准备。
2.2 设计施工方案根据地质勘测的结果，制定合理的施工方案。
施工方案需要考虑地下管道或电缆的铺设路径，施工所需的设备和材料等。
2.3 资质申请根据当地的法规要求，申请相关的资质和批准文件。
定向穿越施工涉及地下设施的改动，需要经过相关部门的批准。
3. 施工过程3.1 设备准备在施工现场，需要准备好定向穿越所需的设备，包括定向钻机、钻头、管道等。
设备应经过检修和测试，确保其正常工作。
3.2 施工方案实施根据设计的施工方案，进行穿越施工。
先使用定向钻机钻孔，然后通过引导和控制钻头的方向，使其与预定的管道或电缆相连。
3.3 质量控制在施工过程中，需要进行质量控制，确保管道或电缆的穿越位置准确，不损坏现有地下设施。
3.4 安全防护安全防护是施工过程中的重要环节。
施工现场需要设置警示标志，并采取必要的安全防护措施，确保施工人员的安全。
4. 施工后验收与维护4.1 验收施工完成后，需要进行验收。
验收的内容包括管道或电缆的位置、连接情况、质量等。
4.2 维护定向穿越施工完成后，需要进行定期的维护工作，检查管道或电缆是否出现破损、老化等情况，及时修复和更换。
光缆施工方案【模板范本】
光缆施工方案一．工程概述施工内容包括：1．光缆敷设由小区千兆交换机架空或管道敷设光缆至各住宅楼的楼宇百兆交换机；2．五类线敷设楼宇百兆光交换机到级联百兆电交换机敷设五类线，单元之间电缆交接箱敷设大对数电缆，各机箱内电缆接续。
3．光缆接续光缆分路焊接点的熔接。
4．换机机箱安装,电源安装和电源线敷设以及单元接续箱的安装。
二．工程步骤及技术（一）光缆的施工光缆的户外施工：较长距离的光缆敷设最重要的是根据建筑物的建筑结构及地理环境选择一条合适的路径.这里不一定最短的路径就是最好的，还要注意土地的使用权，架设的或地埋的可能性等。
按照施工设计和施工图纸合理施工。
施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤。
光缆转弯时，其转弯半径要大于光缆自身直径的20倍。
1．户外架空光缆施工采用吊线托挂架空方式，包括挂钩加挂、整理.2. 户外管道光缆施工：A. 施工前应核对管道占用情况,清洗、安放塑料子管，同时放入牵引线.B. 计算好布放长度，一定要有足够的预留长度。
详见下表：C。
一次布放长度不要太长(一般2KM）,布线时应从中间开始向两边牵引。
D. 布缆牵引力一般不大于120kg,而且应牵引光缆的加强心部分，并作好光缆头部的防水加强处理。
E。
光缆引入和引出处须加顺引装置，不可直接拖地。
D. 管道光缆也要注意可靠接地。
3。
直接地埋光缆的敷设：A。
直埋光缆沟深度要按标准进行挖掘,标准见下表：B。
不能挖沟的地方可以架空或钻孔预埋管道敷设。
C。
沟底应保正平缓坚固，需要时可预填一部分沙子、水泥或支撑物。
D. 敷设时可用人工或机械牵引，但要注意导向和润滑。
E。
敷设完成后，应尽快回土覆盖并夯实。
直埋光缆埋深标准4。
建筑物内光缆的敷设：A. 垂直敷设时，应特别注意光缆的承重问题，一般每两层要将光缆固定一次。
B。
光缆穿墙或穿楼层时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。
C. 在建筑物内也可以预先敷设一定量的塑料管道，待以后要敷射光缆时再用牵引或真空法布光缆.施工准备制定施工组织方案和安全措施.⑴组织措施：设定总指挥、现场负责人、技术负责人、安全员和施工班成员，线路需停电和输工作标由安全员负责,施工班接到安全员工作许可通知后方可进入现场施工.⑵施工方案:1。
管道顶管穿越工程施工方案
管道顶管穿越工程施工方案管道顶管穿越工程是指在地下埋设的各类管道上进行穿越施工的一项工程。
该工程需要根据地下不同管道的种类、尺寸、深度等因素，采取适当的施工方案，确保施工安全和管道运行的可靠性。
下面是一份管道顶管穿越工程的施工方案。
一、工程背景和目标本次工程的背景是为了满足城市发展的需要，对原有的地下管道进行横向穿越施工，以便于修建新的建筑物或进行其他工程。
本次工程的目标是确保管道穿越的安全可靠，并尽可能减少对现有管道的影响。
二、工程准备1.确定穿越位置：通过地下管线图纸和实地勘察，确认管道顶管的具体位置和深度。
2.评估风险：根据现场的地质、土壤条件，评估横向穿越所面临的风险，并采取相应的防护措施。
3.选择施工方式：根据管道的类型和深度，选择适当的施工方式，包括顶管推进、水平定向钻孔等。
4.制定方案：根据以上准备工作，制定详细的施工方案，并征得相关部门的批准。
三、施工步骤1.准备工作：清理施工现场，确保周围区域的安全和通行畅通。
2.钢筋制作：根据穿越位置和管道尺寸，制作预埋钢筋框架，并进行质量检查。
3.注浆加固：在穿越位置周围施工预埋钢筋框架，并进行高压注浆加固，提高土体的强度和稳定性。
4.壁厚开挖：根据设计要求，在穿越位置进行壁厚开挖，保证顶管的安全穿越。
5.顶管推进：通过高强度推进机进行顶管推进，保持管道的稳定和直线度。
6.现浇固结：顶管推进完成后，对顶部进行现浇固结处理，提高管道的强度和稳定性。
7.连接管路：在顶管两端进行连接管路，确保管道的连续性和密封性。
8.清理施工现场：将施工现场进行清理，确保周围环境的整洁。
四、安全措施1.设置围挡：在施工现场设置围挡，保护工人和周围居民的安全。
2.排水处理：根据地下水位情况，采取相应的排水措施，避免施工现场积水。
3.环境保护：严禁乱倒乱卸污水，定期清理施工现场，保护环境的净化。
4.安全教育：对施工人员进行必要的安全教育，提高他们的安全意识和应急响应能力。
热力管道地下穿越施工方案
热力管道地下穿越施工方案1. 简介热力管道是城市供热系统中的重要组成部分，将热能从热源输送到用户。
在城市建设中，由于土地利用的需要，热力管道常需要进行地下穿越施工。
本文将分享一种热力管道地下穿越施工方案，旨在保证施工的安全、高效和质量。
2. 施工前准备在进行热力管道地下穿越施工之前，需要进行充分的前期准备工作，包括以下内容：2.1 地下勘察在施工前，需要进行地下管道的勘察，包括管道布置、管径、管材等情况的了解。
通过地下勘察，可以绘制出精确的地下管道图纸，为后续施工提供重要依据。
2.2 方案设计根据地下勘察的结果和实际情况，制定热力管道地下穿越的施工方案。
该方案应包括地下穿越的位置、深度、施工方法和安全措施等内容。
2.3 施工计划制定详细的施工计划，明确施工进度和各个环节的安排。
施工计划应考虑施工过程中可能遇到的问题，并制定相应的预防和解决措施。
3. 施工工艺3.1 地下穿越方法根据不同的地形和地下管道情况，可以选择不同的地下穿越方法，常用的有以下几种：•直推法：使用推管机进行地下穿越，适用于较小直径的管道。
•顶管法：采用推顶机进行地下穿越，适用于较大直径的管道。
•盾构法：使用盾构机进行地下穿越，适用于较长距离的管道。
3.2 安全措施在施工过程中，为了确保工人的安全，需要采取一系列的安全措施，包括：•设置临时围挡，确保施工区域与行人、车辆保持安全距离。
•对施工人员进行安全教育和培训，提高他们的安全意识和工艺技能。
•使用合适的安全防护装备，如安全帽、安全鞋、手套等，减少事故发生的风险。
3.3 施工质量控制为了保证施工质量，需要严格控制每个环节的施工质量，包括：•管道铺设：确保管道的水平、垂直度满足设计要求，避免管道变形或破损。
•管道连接：使用合适的连接材料和连接方法，确保管道之间的连接牢固可靠。
•管道保护：对管道进行必要的保护，如设置防腐层、绝缘层等，延长管道的使用寿命。
4.1 工程背景某市供热系统中，需要进行一段长约200米的热力管道地下穿越施工，地下布置有电缆、给水管道等其他管线。
光缆下地缆化方案
光缆下地缆化方案开工前做好线路的施工调查、施工技术交底工作;强调关键工序、关键工艺，兼顾整体创优。
光、电缆线路工程重点抓好埋深、防护、光缆的电气及传输性能;将光缆接续作为质量控制的重要环节，线路建筑做到内实外美，强化标准线工作。
一、质量标准1、光缆埋深:硬土不小于1、2米，沙砾土不小于0。
9米，软石不小于0。
7米。
光电缆通过公路、便道及沟渠不小于1、2米。
2、单条直埋光缆接续前，最外层金属护套对地绝缘电阻不应低于10M Q - km。
3、光缆接头处的弯曲半径不应小于护套外径的20倍。
4、光缆中继段光纤线路衰减的测试值应小于光缆中继段光纤线路衰减计算值。
5、一个光缆中继段内每根光纤接续损耗平均值应符合下列指标:单模光纤a≤0。
08dB( 1310nm、1550nm)。
6、光缆进入通信站引入室后应做绝缘接头，室内、室外金属护套及金属加强芯应断开，并彼此绝缘。
二、光缆线路施工工艺和方法（一）工艺流程径路复测-单盘测试-光缆配盘-挖沟-敷设与回填-光缆接续引入-电缆的接续引入-光缆测试（二）施工方案1、径路复测以设计文件为依据，协同业主、监理对光缆径路进行复测，确定防护方式、数量、规格及施工方法。
确定光缆布放时卸车地点。
确定穿越公路、铁路的具体位置及施工方法。
2、单盘测试对照订货合同核对单盘光缆的规格程式和制造长度，出厂测试资料及合格证是否齐全。
外观检查:检查外包装有无破损，将外包装有严重损坏或外护层有损伤的重点进行检查。
光缆开盘后，确认A、B端并在盘上标注明确，用光时域反射仪测试光缆长度。
在1310nm、1550nm双窗口测试单盘光缆光纤损耗、每公里平均损耗及背向散射曲线的均匀性。
同时提前一天通知旁站监理工程师进行旁站，签认测试记录表。
3、光缆配盘首先应该综合单盘测试资料，单模光纤按模场直径差别最小配盘。
根据目前光缆制造技术，如采购方无特殊要求，工厂在成缆时，一般制成2km 的标准盘，配盘时应重点考虑光纤的光学特性和几何特性。
顶管穿越施工方案
顶管穿越施工方案在进行大型工程项目施工时，常常会遇到一些困难和挑战。
如果能够提前预知到这些问题，并制定出相应的解决方案，就能够更好地保证施工的顺利进行。
下面是一份顶管穿越施工方案，旨在帮助解决施工中可能遇到的问题。
一、方案背景在进行地下管线施工时，常常会遇到地下顶管的穿越问题。
地下顶管穿越施工是一项关键的施工工序，如果处理不当，会导致管线断裂、泄漏等安全问题。
因此，制定一份科学合理、安全可靠的顶管穿越施工方案非常重要。
二、工程简介该工程是一座地下管道的顶管穿越施工工程，包括将A管道从B地进入地下C区域。
顶管的穿越施工过程需要考虑到管道的稳定性、施工的安全性以及周围环境的保护。
三、施工方案1. 施工前准备（1）对C区域进行勘测和测量，了解顶管的长度、深度和周围环境的情况。
（2）确定顶管的材料、直径和壁厚，根据实际情况选取合适的顶管。
（3）制定安全管理措施，包括为施工区域划定安全警戒线、设置安全警示标志等。
（4）准备必要的施工设备和工具，包括起吊机械、挖掘机械、检测设备等。
2. 施工方案（1）进行现场挖掘，根据勘测数据确定顶管的埋深和方向，将顶管的位置标注在地面上。
（2）使用挖掘机械进行开挖，保证开挖面的平整和垂直度，并及时清理出土。
（3）将顶管缓慢地放入开挖好的槽中，使用起吊机械进行定位，保持顶管的水平度。
（4）对顶管进行墙厚检测，确保顶管的质量符合要求。
（5）对顶管进行密封处理，使用防水材料对顶管进行包裹，防止地下水渗漏。
（6）将土方填埋到原位，进行夯实处理，确保顶管周围的土层稳定。
（7）修复施工现场，清理施工区域，保持环境整洁。
四、施工安全措施（1）施工过程中，严禁在顶管上进行站立和横跨等行为，以免顶管发生折断或倾斜。
（2）在进行挖掘作业时，必须有专人进行监护，避免挖掘机械对顶管造成损害。
（3）对施工区域进行合理划分，设置安全警示标志，避免人员和车辆进入施工区域。
（4）对施工现场进行一定的防尘措施，保护施工人员的身体健康。
桥梁施工中的地下管道穿越方案
桥梁施工中的地下管道穿越方案在桥梁施工中，地下管道穿越是一个常见的问题。
如果不妥善处理，可能会对管道和桥梁的安全造成威胁。
因此，需要制定合理的地下管道穿越方案，以确保施工的顺利进行。
一、方案制定前的准备工作在制定地下管道穿越方案之前，需要进行一些准备工作。
首先，需要对地下管道进行勘察和测量，确定管道的位置、深度和直径等参数。
其次，需要了解管道的材质和使用情况，以便制定合适的穿越方案。
最后，需要考虑施工期间对管道的影响，以及如何保护管道的安全。
二、地下管道穿越方案的制定在制定地下管道穿越方案时，需要考虑以下几个方面：1. 管道的位置和深度管道的位置和深度是制定穿越方案的基础。
需要根据勘察和测量结果确定管道的位置和深度，并结合桥梁的设计方案，确定穿越的位置和深度。
2. 管道的材质和直径管道的材质和直径对穿越方案的制定有重要影响。
不同材质和直径的管道需要采用不同的穿越方式和工具。
例如，钢管可以采用钻孔穿越，而混凝土管道则需要采用切割或挖掘的方式。
3. 穿越方式的选择根据管道的材质和直径，以及穿越位置和深度，选择合适的穿越方式。
常见的穿越方式包括钻孔、切割、挖掘和顶管等。
4. 穿越方案的设计根据选择的穿越方式，设计穿越方案。
需要考虑穿越的位置、深度、角度和长度等参数，以及穿越过程中对管道的保护措施。
5. 施工方案的制定根据穿越方案，制定施工方案。
需要考虑施工过程中的安全措施、施工工具和材料、施工人员的技能和经验等因素。
三、地下管道穿越方案的实施在实施地下管道穿越方案时，需要注意以下几个方面：1. 管道的保护在穿越过程中，需要采取措施保护管道的安全。
例如，对管道进行加固、覆盖保护等。
2. 施工现场的安全施工现场需要设置安全警示标志，保证施工人员的安全。
同时，需要对施工现场进行管理，防止施工过程中出现意外事故。
3. 施工质量的控制在施工过程中，需要对施工质量进行控制。
例如，对穿越位置、深度、角度和长度等参数进行检查和调整，确保穿越质量符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一般水江至南川城区天然气输配工程（二标段）穿越地下管道、光电缆施工方案编 制 人：审 核 人：审 批 人：湖北拓林建筑安装工程有限公司重庆南川项目部二○一七年十二月十六日目录一、工程概况-------------------------------------------------------11、工程名称--------------------------------------------------------12、建设地点--------------------------------------------------------13、工程概况--------------------------------------------------------14、工程范围和主要实物量--------------------------------------------1二、施工准备工作---------------------------------------------------21、在施工前，对于确定了的地段--------------------------------------22、在施工前，对于没有确定地段--------------------------------------23、施工机具准备----------------------------------------------------24、现场安全布置----------------------------------------------------2三、施工措施-------------------------------------------------------31、穿越点的确定----------------------------------------------------32、施工作业时-----------------------------------------------------33、施工工序--------------------------------------------------------34 、光（电）缆、已建管线的暴露和保护-------------------------------35、 HSE管理措施---------------------------------------------------7穿越地下管道、光电缆施工方案一、工程概况1、工程名称水江至南川城区天然气输配工程（II标段）。
2、建设地点本工程位于重庆市南川区境内3、工程概况本工程位于重庆市南川区，主管道起自东胜站，终点为南川门站围墙站外，途径南川区水江镇、楠竹山镇、东城街道和西城街道。
管道规格一般地段为D323.9×6.3 螺旋缝埋弧焊钢管，管道材质为 l360M；重要穿越地段和一般地段用弯头弯管采用 D323.9×7.1无缝钢管，管道材质为 l360n；特殊地段及弯管弯头采用采用D323.9×10.0无缝钢管；直管标准《石油天然气工业管线输送系统用钢管》GB/T 9711-2011。
管道设计压力为 3.8Mpa，工作温度15度，设计温度50度，站场管道按GC1，线路是GB1，设计输气量 3.5×108nm3/a。
管道沿线设东胜首站、茶山阀室、安坪分输阀井和永隆山分输阀室。
4、工程范围和主要实物量我公司承建水江至南川城区天然气输配工程（II标段），桩号段 SN077-SN195G、线路水平长度：15.568km，线路实际长16.327km，穿越有三处1）、河流穿越二处：凤咀江定向钻穿越266m（SN102G-SN104G）凤咀江大开挖穿越36m（SN188G-SN189G）2）、公路顶管穿越三处S411 省道顶管穿越20m（SN106G-N107G）X263 县道顶管穿越20m（SN150G）城区龙济大道顶管穿越42m（SN192G-SN193G）3）、镇、乡村沥青路、水泥路、碎石路穿越，大开挖加盖板共计34处，总长435m二、施工准备工作针对本标段管线沿线穿越地下障碍物多处，编制此方案。
1、在施工前，对于确定了的地段，并且有直接标志的地下障碍物：如地下管道、光电缆、高低压电缆、供水管网等，要勘查并且探明其走向、埋深、用途。
2、在施工前，对于没有确定地段，没有直接标志的地下障碍物：如地下管道、光电缆、高低压电缆、供水管网等，在扫线后，管沟开挖前，做好如下几方面有工作（1）、走访附近居民或者村民，有没有地下障碍物。
（2）、如果有地下障碍物要勘查并且探明其走向、埋深、用途。
并且做好标记。
（3）、开挖前到相关单位办理千知和施工许可证，施工措施经过审批后方可施行。
如省道、县道、乡村公路到公路管理部门办理。
光电缆、高低压电缆、供水管网等到所属性属管理部门办理。
（4）按照设计要求及光（电）缆、已建管线管理部门的有关规定，做好施工准备，制定可靠的施工安全预案。
（5）、在开工前，提前24小时通知建设单位、监理单位、相关管理部门来现场监督指导施工。
（6）、在开工前，成立穿越领导小组，项目部主要负责人指挥施工。
（7）、确定施工人员，进行安全与技术交底。
3、施工机具准备：配置如下施工机具：挖掘机二台、双排一台、小车一台、翻斗车一台、发电机一台，应急照明设备二套、抽水泵二台及配套管线、支撑木杆20根、绳子20根、16T吊车一台、30mm钢板6*2m共计二块等。
4、现场安全布置：（1）、在公路上施工，实行单边封闭和单边行，在距施工点公路二头30外放置安全警示牌，并有专人指挥车辆的单边通行。
（2）、在施工区域内围好安全警示带，无关人员，不得进入施工场地。
三、施工措施1、穿越点的确定施工前，应进行设计交桩，并对设计交桩作好定桩记录，还应与有关部门核桩。
施工时，相应管理部门应派人进行监督指导。
2、施工作业时，应按光（电）缆、已建管线标志桩定位，如无标志桩则使用寻管仪寻找，出现疑点应立即停止试挖，采用人工试探性开挖，直到完全确定光（电）缆、已建管线的位置和走向。
3、施工工序告知→施工准备（措施、人员、设备、现场安全布置）→探明穿越点并确定→管沟开挖（在水平距3m外采取人工开挖）→光（电）缆、管线暴露保护（木杆支撑并固定牢固）→管道穿越施工（放置套管或大盖板）→管沟人员回填→光（电）缆、管线暴露保护→地貌恢复4 、光（电）缆、已建管线的暴露和保护4.1 管道穿越光（电）缆的暴露和保护穿越点3m范围内采用人工开挖使其完全暴露，暴露长度比管沟宽度方向两侧各长0.5米以上，用两根∠75×5等边角钢对扣在光（电）缆上，用8#铁丝捆绑成正方形，（如下图所示）角钢两端垫实，保证光（电）缆不承受附加应力，护缆角钢每边伸入管沟500mm，角钢内外用沥青防腐；对于悬空段较长易造成光（电）缆下坠损坏情况时应设置临时支吊措施，用木杆支撑并固定牢固。
自然地面管道穿越光缆断面图管道穿越光缆示意图4.2 穿越已建管道的暴露和保护穿越点3m 范围内采用人工开挖使已建管线完全暴露，暴露长度比管沟宽度方向两侧各长0.5米以上，如遇混凝土管、铸铁管或PUC 管等易损坏的管道，要用型钢等制成合适支撑；穿越的角度应尽量大于45°，当小于45°致使已建管道暴露过长时，加设钢管支撑，防止其下沉，保障已建管道的安全。
A 管道 护缆角钢电（光）缆 A自然地面A —A200 200 光缆 标志桩 护缆角钢 管道 1500 红砖层 红砖层已建管道穿越断面图管道穿越已建管道示意图4.3 对于伴行光（电）缆、已建管线，施工前与相关管理部门取得联系，确认位置，并作出标记，根据不同情况采取切实可行的保护方案，其间距不小于10m ，否则要采取隔离保护措施。
4.4 对于穿越已建管道、光电缆非开挖及设备需在上方通行的地方，采取铺设钢制管排的方法，防止因设备行走碾压损坏已建管道或光电缆。
铺设宽度长度12m ，宽度2m 。
400 标志桩 自然地面 瓦型支撑 400已建地下管线管线A —A4.5 管沟开挖4.5.1 管沟开挖应在光（电）缆、已建管线暴露、保护完毕后再进行。
开挖深度在保证设计埋深的同时，保证管线与所穿越光缆垂直净距不小于0.5m ，与已建管线垂直净距大于等于0.5m 。
当间距无法保证时要采取可靠的绝缘隔离措施。
4.5.2 与光（电）缆、已建管线交叉的管沟开挖，应与管道穿越同步进行。
如遇岩石可采用风镐或手持凿岩机开凿。
4.5.3 管沟开挖时应有专职HSE 监督员、光缆、已建管线的管理人员在现场监督指导。
4.6 管道穿越施工管沟开挖成型后，将预制好的管段从光（电）缆、已建管线下穿过，穿越光缆处管道应尽量采用弹性敷设，沟下连头作业。
穿越光（电）缆时，交点两侧10m 范围内管道外防腐层应提高防腐等级。
已建管线和新建管线之间距离大于500mm 。
4.7 回填光（电）缆、已建管线两侧应采用人工回填。
回填必须分层夯实，回填土钢制管排管线中心线地下穿越物2m40*8扁钢焊接间距0.5焊接一道76*9钢管不得含有石块或其它可能伤害光缆、已建管线的物体。
距光缆200mm上方铺设红砖，宽度240mm，长度4000mm，已建管线下方的回填土应密实。
回填时，应对新建和已建管线同时进行电火花检漏，当发现已建管线出现漏点时，应及时与该管线主管部门取得联系，采取安全有效的措施进行补漏。
不能及时回填的暴露光缆、已建管线，应派专人看护，确保光缆、已建管线不被损坏。
5、 HSE管理措施5.1 穿越施工前应通知光缆主管部和已建管线的有关部门。
5.2按照安全措施布置好施工现场，HSE监督员现场落实。
5.3 对于伴行光（电）缆、已建管线，施工前也应与相关管理部门取得联系，到现场确认位置，并作出标记，根据不同情况采取切实可行的保护方案，必要时采用人工开挖。
5.4不能及时回填的暴露光（电）缆、已建管线，应派专人看护，确保光（电）缆、已建管线不被破坏。
5.5对于车辆通行多的路段，需要采取多种措施，人员实行三班倒，尽快完成施工，及时恢复车辆通行。
5.6如果中断施工，必须指派专人指挥公路车辆通行。
5.7如果不是公路中断施工，要施工区域围好警示带，设置安全警示标志。
湖北拓林建筑安装工程有限公司重庆南川项目部二○一七年十二月十六日。
