暖通空调施工图设计深度要求
暖通空调设计规范参考依据
暖通空调设计规范参考依据：目前，家用中央空调有如下四种基本方式：1、分体多联机空调系统2、水源热泵空调系统3、风冷热泵冷热水机组加风机盘管空调系统4、分体式风管机空调系统。
为配合我院“住宅设计导则”的编制，加强设计质量管理，提高住宅设计质量，特编制本导则，望暖通专业设计同志在试行过程中不断积累经验资料，并反馈我总工办，以便今后进一步完善本导则,精益求精，更好地为用户服务。
在编制过程中征求周姜象，顾锡等同志的意见，并承蒙吴有筹高工的审阅，在此表示感谢。
家庭中央空调设计导则1 总则1.0.1 为保证家用(商用）中央空调设计的质量，使设计符合安全、适用、经济、卫生和保护环境的基本要求，制定本导则.1。
0。
2 本导则适用于江苏省和上海市的夏热冬冷地区的各类住宅建筑,以舒适性要求为主,制冷量在7～80KW的家庭中央空调的设计.1.0。
3 空调设计时，除执行本导则外,尚应符合现行有关标准、规范的规定。
2 术语2.0.1 家用（商用)中央空调用于住宅建筑和一般公共建筑，制冷量在7-80KW范围内，带集中冷热源的舒适性空调系统。
2.0。
2 空调风系统空气经冷热、过滤等处理的送回风系统。
3 设计参数3。
1 室外气象参数室外气象参数按《采暖通风与空气调节设计规范》（GBJ—19-87 2001版）附录表和《暖通空调气象资料集》采用。
3.2 室内空气质量3.2。
1 冬季空调室内空气计算参数应符合下列规定：温度18～22℃；室内工作区风速〈0。
4m/s；新风换气次数1.0次/h ；3。
2.2 夏季空调室内空气计算参数,应符合下列规定：温度 24～26℃；相对湿度〈65% ; 室内工作区风速<0。
5m/s；新风换气次数1.0次/h3。
2。
3 室内空气中可吸入颗粒物浓度应小于0.15mg/m33。
2.4 通风与空调系统产生的噪声传至主要房间的噪声级应小于46db(A）。
4 空调设计4。
1 负荷计算4.1.1 在方案设计阶段，可采用单位建筑面积热指标法估算确定。
施工图深度规定
施工图深度规定深圳市xxxxx项目施工图设计深度规定目录0 总则................................................................................................3 1 总平面.............................................................................................4 2 建筑 (7)3 结构................................................................................................15 4 给水排水..........................................................................................21 5 电气................................................................................................23 6 弱电................................................................................................25 7 暖通与空调.......................................................................................26 8 动力管道..........................................................................................29 附录A：封面格式 (32)1深圳市xxxxx项目施工图设计深度规定0 总则0。
江苏省绿色建筑施工图设计文件编制深度规定

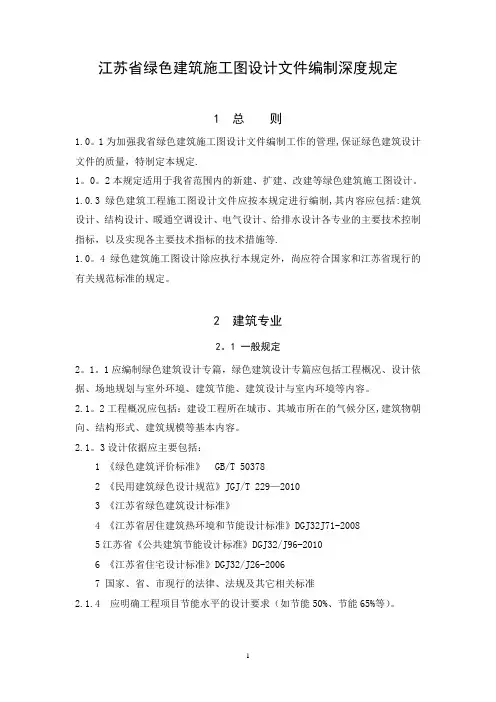

江苏省绿色建筑施工图设计文件编制深度规定1 总则1.0。
1为加强我省绿色建筑施工图设计文件编制工作的管理,保证绿色建筑设计文件的质量，特制定本规定.1。
0。
2本规定适用于我省范围内的新建、扩建、改建等绿色建筑施工图设计。
1.0.3绿色建筑工程施工图设计文件应按本规定进行编制,其内容应包括:建筑设计、结构设计、暖通空调设计、电气设计、给排水设计各专业的主要技术控制指标，以及实现各主要技术指标的技术措施等.1.0。
4绿色建筑施工图设计除应执行本规定外，尚应符合国家和江苏省现行的有关规范标准的规定。
2 建筑专业2。
1 一般规定2。
1。
1应编制绿色建筑设计专篇，绿色建筑设计专篇应包括工程概况、设计依据、场地规划与室外环境、建筑节能、建筑设计与室内环境等内容。
2.1。
2工程概况应包括：建设工程所在城市、其城市所在的气候分区,建筑物朝向、结构形式、建筑规模等基本内容。
2.1。
3设计依据应主要包括：1 《绿色建筑评价标准》 GB/T 503782 《民用建筑绿色设计规范》JGJ/T 229—20103 《江苏省绿色建筑设计标准》4 《江苏省居住建筑热环境和节能设计标准》DGJ32J71-20085江苏省《公共建筑节能设计标准》DGJ32/J96-20106 《江苏省住宅设计标准》DGJ32/J26-20067 国家、省、市现行的法律、法规及其它相关标准2.1.4 应明确工程项目节能水平的设计要求（如节能50%、节能65%等）。
2.2场地规划与室外环境2。
2.1绿色建筑设计专篇或总平面图中应列出项目用地面积、总建筑面积、地下地上建筑面积、建筑密度、容积率、绿地率、人均公共绿地面积（居住建筑)、人均用地指标（居住建筑）等主要技术经济指标。
2。
2。
2绿色建筑设计专篇中应说明场地内有无超标排放的污染源。
2。
2.3总平面图设计内容除应符合住房和城乡建设部《建筑工程设计文件编制深度规定》的要求外，尚应表达下列内容：1 基地内道路系统应明确表达满足消防、救护及减灾救灾等措施。
暖通空调专业节能施工图设计及审查要点分析

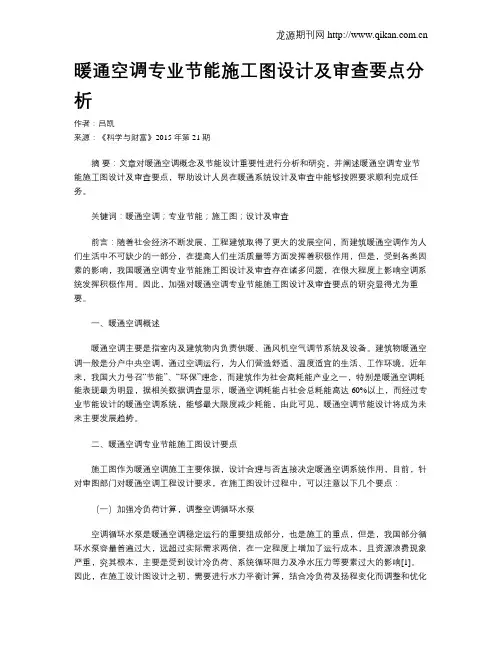

暖通空调专业节能施工图设计及审查要点分析作者：吕凯来源：《科学与财富》2015年第21期摘要：文章对暖通空调概念及节能设计重要性进行分析和研究，并阐述暖通空调专业节能施工图设计及审查要点，帮助设计人员在暖通系统设计及审查中能够按照要求顺利完成任务。
关键词：暖通空调；专业节能；施工图；设计及审查前言：随着社会经济不断发展，工程建筑取得了更大的发展空间，而建筑暖通空调作为人们生活中不可缺少的一部分，在提高人们生活质量等方面发挥着积极作用，但是，受到各类因素的影响，我国暖通空调专业节能施工图设计及审查存在诸多问题，在很大程度上影响空调系统发挥积极作用。
因此，加强对暖通空调专业节能施工图设计及审查要点的研究显得尤为重要。
一、暖通空调概述暖通空调主要是指室内及建筑物内负责供暖、通风机空气调节系统及设备。
建筑物暖通空调一般是分户中央空调，通过空调运行，为人们营造舒适、温度适宜的生活、工作环境。
近年来，我国大力号召“节能”、“环保”理念，而建筑作为社会高耗能产业之一，特别是暖通空调耗能表现最为明显，据相关数据调查显示，暖通空调耗能占社会总耗能高达60%以上，而经过专业节能设计的暖通空调系统，能够最大限度减少耗能，由此可见，暖通空调节能设计将成为未来主要发展趋势。
二、暖通空调专业节能施工图设计要点施工图作为暖通空调施工主要依据，设计合理与否直接决定暖通空调系统作用，目前，针对审图部门对暖通空调工程设计要求，在施工图设计过程中，可以注意以下几个要点：（一）加强冷负荷计算，调整空调循环水泵空调循环水泵是暖通空调稳定运行的重要组成部分，也是施工的重点，但是，我国部分循环水泵容量普遍过大，远超过实际需求两倍，在一定程度上增加了运行成本，且资源浪费现象严重，究其根本，主要是受到设计冷负荷、系统循环阻力及净水压力等要素过大的影响[1]。
因此，在施工设计图设计之初，需要进行水力平衡计算，结合冷负荷及扬程变化而调整和优化设计，以最少资源消耗满足系统运行需求，并控制定速泵数量及变频泵速度，实现节能目标，以往经验表明，控制方式和方法越简单，节能效果越明显，因此，简化控制方式十分必要。
建筑工程设计文件编制深度规定
建筑工程设计文件编制深度规定1 总则1.0.1 为加强对建筑工程设计文件编制工作的管理，保证各阶段设计文件的质量和完整性，特制定本规定。
1.0.2 本规定适用于民用建筑工程设计；对于一般工业建筑（房屋部分）工程设计，设计文件编制深度除应满足本规定适用的要求外，尚应符合有关行业标准的规定。
注：工业项目设计文件的编制应根据工程性质执行有关行业标准的规定。
1.0.3 民用建筑工程一般应分为方案设计、初步设计和施工图设计三个阶段；对于技术要求简单的民用建筑工程，经有关主管部门同意，并且合同中有不做初步设计的约定，可在方案设计审批后直接进入施工图设计。
1.0.4 各阶段设计文件编制深度应按以下原则进行（具体应执行第2、3、4章条款）：1 方案设计文件，应满足编制初步设计文件的需要；注：对于投标方案，设计文件深度应满足标书要求；若标书无明确要求，设计文件深度可参照本规定的有关条款。
2 初步设计文件，应满足编制施工图设计文件的需要。
3 施工图设计文件，应满足设备材料采购、非标准设备制作和施工的需要。
对于将项目分别发包给几个设计单位或实施设计分包的情况，设计文件相互关联处的深度应当满足各承包或分包单位设计的需要。
1.0.5 在设计中宜因地制宜正确选用国家、行业和地方建筑标准设计，并在设计文件的图纸目录或施工图设计说明中注明被应用图集的名称。
重复利用其他工程的图纸时，应详细了解原图利用的条件和内容，并作必要的核算和修改，以满足新设计项目的需要。
1.0.6 当设计合同对设计文件编制深度另有要求时，设计文件编制深度应同时满足本规定和设计合同的要求。
1.0.7 本规定对设计文件编制深度的要求具有通用性。
对于具体的工程项目设计，执行本规定时应根据项目的内容和设计范围对本规定的条文进行合理的取舍。
1.0.8 本规定不作为各专业设计分工的依据。
本规定某一专业的某项设计内容可由其他专业承担设计，但设计文件的深度应符合本规定要求。
《江苏省民用建筑施工图绿色设计文件编制深度规定》
江苏省民用建筑施工图绿色设计文件编制深度规定前言为配合《江苏省绿色建筑设计标准》DGJ32/J 173-2014（以下简称“绿色设计标准”）的实施，指导江苏省民用建筑的施工图绿色设计文件编制工作，依据相关规范标准，编制本规定。
本规定根据绿色设计标准的要求，以《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定（2009年版）》（以下简称“节能深度规定”）为基础进行编制，与2009版“节能深度规定”相比主要变化如下：1. 明确适用的工程范围为江苏省内的新建民用建筑（扩建、改建民用建筑可参照执行），适用范围同绿色设计标准第1.0.2条及相关条文说明。
2. 根据绿色设计标准，增加了除节能外的绿色设计内容要求。
3. 明确施工图设计阶段的绿色设计表现形式，不仅表现为绿色设计专篇，还包括与绿色设计相关的设计说明、图纸、设备表、计算书等，两者有机结合、相互呼应协调，共同表达绿色设计内容。
4. 增加了给排水、结构专业的绿色设计内容要求。
5. 根据2009年至今江苏出台的有关技术标准，如：江苏省《公共建筑节能设计标准》DGJ32/J 96-2010、《江苏省居住建筑热环境和节能设计标准》DGJ32/J 71-2014、江苏省《公共建筑能耗监测系统技术规程》DGJ32/TJ 111-2010等，对节能深度规定中的相关内容做了修改。
6. 根据上述2～5条的变化要求，结合2009年以来积累的节能设计和施工图审查经验，编制施工图绿色设计专篇（参考样式），以便更好指导绿色设计工作，从源头上贯彻好绿色设计标准。
7. 绿色设计专篇（参考样式）更多关注到到不同专业之间的工作协调，如绿色通用信息（绿色建筑星级目标、节能水平等）的共享，可再生能源利用、用能计量和能耗监测等事项的表述应协调一致等。
设计人员应根据工程实际情况正确使用绿色设计专篇（参考样式），合理删除或增加有关内容，并应根据规范现行有效版本，对设计依据及样式其他部分所列规范及时予以更正。
施工图设计深度要求
施工图设计深度要求一、总则1、1为了规范施工图设计文件编制工作，保证施工图设计质量，满足工程建设及安全、适用、经济、绿色等方面的要求，制定本规范。
2、2本规范适用于房屋建筑工程、市政基础设施工程和仿古建筑及古建筑修缮工程的施工图设计。
3、3施工图设计文件编制应贯彻国家和地方的相关法律、法规、规范、规程及标准，严格执行工程建设标准强制性条文。
4、4施工图设计文件编制应符合国家及地方的相关规定，以及项目批准文件的相关要求。
二、施工图设计文件的组成2、1房屋建筑工程的施工图设计文件应包括：设计说明书，包括工程概况、设计依据、设计规模、工程结构形式与特点、材料及设备选用等；施工图纸，包括总平面图、建筑平面图、立面图、剖面图、大样详图等；结构施工图纸，包括基础平面图、基础详图、结构平面图、屋面结构平面图等；设备施工图纸，包括给排水、暖通空调、电气等施工图纸；以及节能专篇（或节能专篇说明书）。
21、2市政基础设施工程的施工图设计文件应包括：设计说明书，包括工程概况、设计依据、规模与标准等；施工图纸，包括路线平面图、纵断面图和横断面图；结构施工图纸，包括桥梁、隧道等结构施工图纸；设备施工图纸，包括给排水、燃气、供热等施工图纸；以及节能专篇（或节能专篇说明书）。
211、3仿古建筑及古建筑修缮工程的施工图设计文件应包括：设计说明书，包括工程概况、设计依据、规模与标准等；施工图纸，包括总平面图、建筑平面图、立面图、剖面图等；结构施工图纸，包括基础平面图、基础详图等；设备施工图纸，包括给排水、电气等施工图纸；以及节能专篇（或节能专篇说明书）。
三、施工图设计深度要求3、1施工图设计深度应符合下列规定：（1）满足工程施工各阶段的需要，如采购材料、加工制作、运输及安装等；（2）满足工程质量要求；（3）满足工程安全要求；（4）满足环境保护要求；（5）满足经济合理要求。
景观施工图图纸深度要求一、概述景观施工图图纸是景观工程设计的重要组成部分，它不仅关系到工程的实施效果，也直接影响到工程的施工质量。
3-1-暖通设计说明
暖通设计说明要求1、格式要求2、内容及示例2.1、项目概况项目名称：项目地点：项目规模：项目范围及分期情况：2.2、设计依据、标准1）建设方设计要求及认可方案；2）建设方提供的土建建筑图纸及其他相关资料；3）国家现行有关规范；建筑设计防火规范GB 50016-2014高层民用建筑设计防火规范GB 50045-2015气体灭火系统设计规范GB 50370-2005电子信息系统机房施工及验收规范GB 50462-2008电子信息系统机房设计规范GB50174-2008计算机场地安全要求GB/T9361-88民用建筑供暖通风与空气调节设计规范GB/50736-2012全国民用建筑工程设计技术措施暖通空调·动力(2009年版)通风与空调工程施工质量验收规范GB50243-20022.3、室内外设计参数2.3.1、室外气象参数夏季空调室外干球温度：_℃，夏季平均湿球温度：_℃夏季空调极端湿球温度：_℃冬季空调室外干球温度：_℃，冬季空气相对湿度：_%，完全自然冷却空调干球温度：_℃（干冷器自然冷却时填写）完全自然冷却空调湿球温度：_℃（冷却塔自然冷却时填写）2.3.2、室内空调设计参数2.3.3、主要房间通风换气次数2.4、空调冷热负荷本工程空调总冷负荷为_kW（_RT），其中数据中心总冷负荷为_kW（全年制冷），冬季空调热负荷为_kW。
2.5、空调系统2.5.1、冷源部分空调冷源形式及设备配置冗余情况：冷源形式、配置冗余、设置位置、冷源设备供电情况（单/双路、市电/UPS电）；空调水系统的供回水温度：冷冻水、冷却水；自然冷却情况：自然冷却的形式、系统运行模式、自然冷却的切换温度；蓄冷罐设置情况：是否设置、设置位置、蓄冷时间、串/并联；冷却水补水池：是否设置、设置位置、蓄水时间。
2.5.2、末端及管路系统末端空调形式及设备配置冗余情况：末端空调形式、配置冗余、设置位置、供电情况（单/双路、市电/UPS电）；末端空调的运行工况：供回水温度、回风/送风温度；管路系统：环形管路、阀门设置情况、系统运行模式（平时双路同时供水or 单路供水）。
江苏省民用建筑工程施工图设计文件(节能专篇)编制深度规定
《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》为确保我省建筑节能工作的贯彻实施，江苏省建设厅组织编制并印发了《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2008版）（苏建科〔2008〕32号），自2008年4月1日起实施。
《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2008年版）前言为了进一步规范全省建筑节能设计，提高设计质量，依据国务院(国发[2006]28号)《国务院关于加强节能工作的决定》、建设部（建科[2006]231）关于贯彻《国务院关于加强节能工作的决定》、（建设部第143号令）《民用建筑节能管理规定》、（建质[2006]29号）关于印发《民用建筑工程节能质量监督管理办法》的通知和建设部《关于新建居住建筑严格执行节能设计标准的通知》、《关于加强民用建筑工程项目建筑节能审查工作的通知》；省建设厅《关于进一步加强我省民用建筑节能工作的实施意见》、《公共建筑施工图（建筑节能）审查要点》和《居住建筑施工图（建筑节能）审查要点》等有关文件要求，现对民用建筑工程施工图设计文件（节能专篇）编制深度作出本深度规定。
本规定由江苏省建设厅批准和管理，由江苏省建设工程设计施工图审核中心负责具体技术内容的解释。
主编单位：江苏省建设工程设计施工图审核中心、江苏省工程建设标准站。
主要起草人：许锦峰、谈小华、李青、王碧清、安琰、刘恭鑫、张建忠、王耀亨、殷龙章、夏卓平、许秀芳、刘正义、刘晓静、杨万勇。
目录1 总则2 建筑专业3 暖通专业4 照明专业1总则1.0.1 为加强我省民用建筑工程设计文件节能设计部分编制工作的管理，保证建筑节能工程设计文件的质量，特制定本规定。
1.0.2 本规定适用于我省范围内的新建、扩建、改建等民用建筑节能工程施工图设计。
1.0.3 民用建筑节能工程的施工图设计文件应按本规定进行编制，其内容应包括：节能水平的设计要求；建筑物围护结构、暖通空调、照明等设计的主要技术控制指标；实现各主要技术控制指标的技术措施、构造做法、节点详图等。
暖通强条
(一) 强条执行情况1. 空调冷负荷计算未严格执行，有的项目采用估算，有的项目甚至没有计算书。
2. 设计说明中未列出新风量标准，特别是变频（VRV）空调系统或分体空调系统，在用于商业、办公及会所时没有供应新风的具体措施。
3. 安装在吊顶内的排烟管道，其隔热层应采用不燃材料制作。
有些设计中无说明，图中无具体做法，哪个部位的风管需做隔热不标明。
4. 无窗卫生间未设置有防回流构造的排气通风道。
5. 穿越空调机房隔墙或防火墙（含防火卷帘）时，送回风管未设70℃防火阀。
6. 高层建筑超过100m2;的地上无窗（或有窗不可开启）的房间及面积超过50m2;的地下室房间，且经常有人停留或可燃物较多，未设机械排烟系统。
7. 高层建筑采用难燃材料作保温材料，其外表面没有采用不燃烧材料作保护层。
8. 在排烟风机房入口处未设280℃防火阀。
9. 在风机直通大气的进出口未设防护网。
10. 空调冷负荷未进行逐项逐时的计算。
11. 普遍存在着对风、水系统未进行详细的水力计算，所选风机、水泵扬程往往偏大，这不仅造成造价增加，噪声增大、调试困难，也多消耗了电量。
12. 设备性能参数标注不全或不准确，为设备选型的准确合理留下隐患。
13. 冷水机组未注明进出水温、未注明蒸发器、冷却塔、冷凝器水侧允许最大压力降。
14. 末端设备未注明进出水温及进风状态。
15. 冷却塔未注明进出水温及进风空气湿球温度。
16. 冷水机组蒸发器、冷凝器水侧及水泵都应注明工作压力，但却注为含义不清的“承压”。
17. 采用气体灭火的房间，通风、空调的风系统未设气体灭火采用快速密闭及灭火后排除废气的措施。
18. 地下停车库排风、排烟系统设计欠妥，不考虑平时停车量较少时节能运行。
19. 变电所等重要房间未设机械通风（无外窗）。
20. 设备选用指定生产厂家，违反《中华人民共和国建筑法》第五十七条。
21. 夏季空调冷负荷未按各区逐时冷负荷的综合最大值确定。
22. 建筑物室内人员所需最小新风量的确定，不符合国家现行有关卫生标准。
暖通施工图审图要点
4
审查设计说明与系统图、平面图是否一致；
图纸内容及深度应满足招标及施工要求
5
审查设备表中设备参数是否完整、设备编号规则是否一致，与图纸设备能否一一对应;
图纸内容及深度应满足招标及施工要求
6
审查本专业图纸的建筑图层与建筑专业图纸是否完全吻合;
各专业图纸之间应匹配
（二）防排烟系统审图要点：
序号
无特别要求，对防烟楼梯间进行加压送风时,其前室(非合用前室）可不送风
3
采用自然排烟方式时,审查可开启外窗的面积、高度、开启形式和方向；
GB50016—2006《建筑设计防火规范》（简称《建规》）第9.2。4条；GB50045（2005版）《高层民用建筑防火设计规范》（简称《高规》）8.2。4条；
DGJ08-88-2006《建筑防排烟技术规程》（简称《防排烟规程》）第4。3。1、4.3.2条及条文说明
按《深度规定》,计算书不属于必须提交的文件，若设计任务书要求，须呈交甲方审查
2
审查制冷机组的总容量、形式、单台机组容量选择等;
《暖规》第6。4.5、7.1.5条、《公共节能》第5。4.节等
注意最低负荷状态下的运行方案
3
当制冷主机为吸收式制冷机时，校核冷却水设计流量及供回水温差，避免偏小；
《暖规》第7.7.2、7.7。6-1条等
JGJ16—2008《民用建筑电气设计规范》(以下简称《民规》）第3。2。3条
（三）通风系统审图要点：
序号
审图要点
规范或依据
备注
1
对于无窗建筑物或过度季节使用大量新风的空调系统，检查其空调区域是否设置了有组织的排风系统；
《暖规》第6.3。17条等
2
审查空调区域送、回风口，送、排风口是否存在气流短路或能源浪费；
施工图设计深度标准
施工图设计深度标准
施工图设计是建筑工程中非常重要的一环，它直接关系到工程的质量和进度。
在进行施工图设计时，需要遵循一定的深度标准，以确保施工图的准确性和可行性。
本文将就施工图设计深度标准进行详细介绍。
首先，施工图设计的深度标准包括对建筑结构、设备安装、给排水、电气、暖
通等方面的要求。
在建筑结构方面，需要对结构的承重性能、抗震性能、防火性能等进行深入设计，以保证建筑的安全性和稳定性。
设备安装方面需要考虑设备的布置、安装方式、连接方式等，确保设备的正常运行和维护。
给排水、电气、暖通等方面也需要进行详细的设计，保证建筑内部的各项设施正常运行。
其次，施工图设计的深度标准还包括对材料和工艺的要求。
在选择建筑材料时，需要考虑材料的性能、耐久性、环保性等因素，以及材料的施工工艺和使用要求。
在施工工艺方面，需要对各项施工工艺进行详细规定，确保施工过程中的质量和安全。
此外，施工图设计的深度标准还包括对施工过程的监控和控制要求。
在施工过
程中，需要对各项工程进度、质量、安全进行全面监控，及时发现和解决问题，确保工程按时、按质、安全完成。
最后，施工图设计的深度标准还包括对施工图的审核和验收要求。
在设计完成后，需要进行专业的审核，确保设计的合理性和可行性。
在施工完成后，需要进行严格的验收，确保施工图设计的实施效果达到预期要求。
总之，施工图设计的深度标准涵盖了建筑结构、设备安装、给排水、电气、暖通、材料和工艺、施工过程监控和控制、设计审核和验收等方方面面。
只有严格遵循这些深度标准，才能确保施工图设计的质量和可行性，为工程的顺利进行打下坚实的基础。
暖通空调设计培训教材
暖通空调设计培训教材1 设计文件编制深度规定—暖通空调部分1.1 方案设计1.1.1采用通风一空气调节的设计方案要点。
1.1.2采暖、空气调节的室内设计参数及设计标准。
1.1.3冷、热负荷的估算数据。
1.1.4采暖热源的选择及其参数。
1.1.5空气调节的冷源、热源选择及参数。
1.1.6采暖、空气调节的系统形式，简述控制方式。
1.1.7通风系统简述。
1.1.8防烟、排烟系统简述。
1.2 初步设计1.2.1采暖通风与空气调节初步设计应有设计说明书，除小型、简单工程外，初步设计还应包括设计图纸、设备表及计算书。
1.2.2设计说明1设计依据1）与本专业有关的批准文件和建设方要求；2）本工程采用的主要法规和标准；3）其他专业提供的本工程设计资料等。
2 设计范围根据设计任务书和有关设计资料，说明本专业设计的内容和分工。
3 设计计算参数1）室外空气计算参数。
2）室内空气设计参数。
4 采暖1）采暖热负荷；2）叙述热源状况、热媒参数、室外管线及系统补水与定压；3）采暖系统形式及管道敷设方式；4）采暖分户热计量及控制；5 空调1）空调冷、热负荷；2）空调系统冷源及冷媒选择，冷水、冷却水参数；3）空调系统热源供给方式及参数；4）空调风、水系统简述，必要的气流组织说明；5）监测与控制简述；6）空调系统的防火技术措施；7）管道的材料及保温材料的选择；8）主要设备的选择。
6 通风1）需要通风的房间或部位；2）通风系统的形式和换气次数；3）通风系统设备的选择和风量平衡；4）通风系统的防火技术措施。
7 防烟、排烟1）防烟及排烟简述；2）防烟楼梯间及其前室、消防电梯前室或合用前以及封闭式避难层（间）的防烟设施和设备选择；3）中庭、内走道、地下室等，需要排烟房间的排烟设施和设备选择；4）防烟、排烟系统风量叙述，需要说明的控制程序。
8 有关专篇涉及的内容（环境保护、消防、劳动安全卫生、安保、交通组织节能、建筑智能化）。
1.2.3设计图纸1采暖通风与空气调节初步设计图纸一般包括图例、系统流程图、主要平面图。
暖通空调工程施工组织设计
一、编制依据：1、《天津阳光壹佰国际新城采暖通风工程施工图》.2、土建工程的施工进度计划及整体工程的竣工日期。
3、《通风与空调工程施工质量验收规范》（GB50243-2002)4、《建筑给水排水及采暖工程施工质量验收规范》(GB50242—2002)5、《工艺管道施工及验收规范》（GB235-82）6、《压缩机、风机、泵安装工程施工及验收规范》（GB50275—98）7、《建筑安装分项工程施工工艺规程》（DBJ-01-26-96）二、工程概况：（一）土建概况:本工程位于南开区红旗南路北园，由天津阳光壹佰房地产开发公司投资兴建,设计单位是天津市建筑设计院，监理单位是金屋监理公司,由中铁十八局阳光壹佰项目部负责施工。
1、本工程为一类高层建筑、耐火等级一级、抗震烈度为7度（0。
15g）。
2、主要技术经济指标：（1）总建筑面积为68629.87平方米，其中地上为整个建筑呈“一”形布置。
（2)建筑层数：地上18层，为商品住宅用；地下1层,为换热站和地下车库,13与14号楼之间裙房地上2层，地下1层。
建筑标高59.75m。
（3）本建筑为框架剪力墙结构，地下室包括2个换热站、泵房、配电室、值班室、控制室、卫生间等。
（二)通风工程概况1、辅助用房新风、排风管道制作及安装。
2、通风设备安装。
3、排风、消防排烟共用一套设备，厨房使用单独的排烟设备.三、系统简介（一)通风本工程地下车库设机械通风系统,卫生间采用低噪音管道换气扇通风换气。
新风通过新风竖井分布到各楼层及地下室。
排风由排风机箱及风机引到排风竖井并排出室外.(二）防火及防排烟根据规范要求,地下室设置机械排烟系统，空调、通风管道进出机房处，穿越防火墙、楼板处，均设置防火阀。
消防自动控制系统引入消防控制中心;火灾发生时，制冷、空调、通风系统全部停止供电。
消防排烟系统自动开启。
（五）主要材料空调风管采用铝箔隔热加芯板材料制作;通风和消防排烟管采用镀锌薄钢板制作.空调、采暖水管DN≤50采用焊接钢管；DN200采用无缝钢管;其它采用热镀锌钢管.风管阀门用厚钢板制作；各式风口用铝合金材料制作.保温材料采用PEF管壳或板材。
暖通空调系统设计手册
暖通空调系统设计手册目录第一章设计参考规范及标准 (5)一、通用设计规范： (5)二、专用设计规范： (5)三、专用设计标准图集： (5)第二章设计参数 (6)一、商业和公共建筑物的空调设计参数ASHRAE (6)二、舒适空调之室内设计参数日本 (7)三、新风量 (8)1、每人的新风标准ASHRAE (8)2、最小新风量和推荐新风量UK (9)3、各类建筑物的换气次数 UK (9)4、各场所每小时换气次数 (9)5、每人的新风标准UK (10)6、考虑节能的基本新风量（1/s人）(日本) (10)7、办公室环境卫生标准日本 (11)8、民用建筑最小新风量 (11)第三章空调负荷计算 (15)一、不同窗面积下，冷负荷之分布% (15)二、负荷指标（估算）（仅供参考） (15)三、空调冷负荷法估算冷指标。
空调冷负荷法估算冷指标（W/M2空调面积）见下表 (16)四、按建筑面积冷指标进行估算建筑面积冷指标 (17)五、建筑物冷负荷概算指标香港 (18)六、各类建筑物锅炉负荷估算W/M3℃ (19)七、热损失概算W/M3℃ (19)八、冷库冷负荷概算指标 (20)第四章风管系统设计 (21)一、通风管道流量阻力表 (21)1、缩伸软管摩擦阻力表 (21)2、镀锌板风管摩擦阻力表 (21)二、室内送回风口尺寸表 (24)1、风口风量冷量对应表 (24)2、不同送风方式的风量指标和室内平均流速ASHRAE (24)三、室内风管风速选择表 (25)1、低速风管系统的推荐和最大流速m/s (25)2、低速风管系统的最大允许速m/s (25)3、通风系统之流速m/s (25)四、室内风口风速选择表 (26)1、送风口风速 (26)2、以噪音标准控制的允许送风流速m/s (26)3、推荐的送风口流速m/s (27)4、送风口之最大允许流速m/s (27)5、回风口风速 (27)6、回风格栅的推荐流速m/s (27)7、百叶窗的推荐流速m/s (28)8、逗留区流速与人体感觉的关系 (28)9、顶棚散流器送风量 (28)10、侧送风口送风量 (28)五、通风系统设计 (30)1、送风口布置间距 (30)2、标准型号风盘所接散流器的尺寸表-办公室 (30)3、散流器布置 (31)4、空调房间允许最大送风温差℃ (31)5、工艺性空气调节空调房间允许最大送风温差. (32)6、厨房通风问题 (32)7、消声器、静压箱总结 (36)8.风管贴吸音材料风道的衰减量（日本） (37)9.风管的自然衰减量（只有直风道dB/m，其它都是dB） (38)六、防排烟设计 (38)第五章管道系统设计 (42)一、空调管路系统的设计原则 (42)二、管路系统的管材 (43)三、供回水总管上的旁通阀与压差旁通阀飞的选择 (43)四、空调水系统管径的确定 (45)五、冷冻水泵扬程估算方法 (47)1、水泵扬程简易估算法 (47)2、冷冻水泵扬程实用估算方法 (47)3、水泵扬程设计 (49)六、冷却水系统的设计 (49)1、冷却水系统的补水量 (49)2、冷却水循环系统设计中应注意的几个问题： (50)七、冷凝水管道设计 (51)八、分汽缸、分水器、集水器尺寸的确定 (51)九、膨胀水箱的容积计算 (54)十、空压管道管径选择表 (56)十一、保温 (56)十三、阀门选用 (57)第六章空调设备选型 (58)一、机组选型 (58)二、机组选型案例 (58)三、辅助设备 (59)1、冷却塔 (59)2、水泵的选型: (60)3、热泵中央空调系统水量计算 (61)4、冷冻水和冷却水流量估算 (61)5、设备水压力降估算（日本） (62)6、制冷机冷却水量估算表 (62)第七章材料、设备资料 (62)一、钢板和铝板的厚度和重量ASHRAE (62)二、角钢和角铝的规格和重量ASHRAE (63)三、计算单位换算 (63)四、常用液体的密度（单位：103千克/米3，未注明者为常温下） (65)五、空气调节常用计算公式 (66)六、钢材理论重量计算 (67)七、专业英语 (68)第八章耗电量、机房面积 (80)1、水源热泵系统设备耗电量比例 (80)2、医院耗电量比例 TRANE (80)3、各种系统分项造价占总造价的百分率%（近似） (80)4、冷水机组和附属设备估算（△T=5℃） (80)5、空调面积占建筑面积比例 (81)6、空调机房建筑面积概算指标 (81)7、空调设备所占的建筑面积百分率% (82)8、设备层布置原则： (82)第九章暖通空调中存在的问题及解决办法、图纸要求 (84)一、贯彻执行暖通设计规范、标准方面存在的问题 (84)1.1室内外空气计算参数不符合规范要求 (84)1.2供暖热负荷计算有漏项和错项 (84)1.3卫生间散热器型式选择不妥 (84)1.4楼梯间散热器立、支管未单独配置 (84)1.5供暖管道敷设坡度不符合规范要求 (84)1.6厨房操作间通风存在问题 (84)1.7膨胀水箱与热(冷)水系统的连接不符合规范要求 (85)1.8通风空调系统防火阀的设置不符合规范要求 (85)1.9防烟楼梯间前室送风口风量的确定有问题 (85)1.10误将防烟分区排风量的计算混同于排烟风机风量的计算 (85)1.11高层建筑排烟系统排烟口选型不当 (86)二、在工程设计中存在的问题 (86)2.1供暖入口设置过多 (86)2.2供暖系统设计不合理 (86)2.3排风系统设计不合理 (86)2.4空调系统的选择不合理 (86)2.5厕所采用风机盘管时未加新风 (87)2.6平衡阀的设置与口径选择存在问题 (87)2.7 系统分区不当造成失败 (87)2.8、双风机系统设计问题 (88)2.9 送回风管布置不好 (89)3.0 排气系统设计诸问题 (90)三、设计图纸方面存在的问题 (91)3.1设计说明内容不完整 (91)3.2平面图深度不够，有些应该绘制的内容遗漏 (91)3.3系统图深度不够 (92)3.4锅炉房设计过于简化 (92)3.5计算书内容不全甚至全部空白 (92)3.6暖通空调设备未编号列表表示，图画繁杂不清 (92)3.7平面图、剖面图、系统图不一致 (92)3.8设计图纸与计算书不一致 (92)四、问题原因及克服方法 (93)五、施工图设计深度要求 (93)5.1 设计说明、施工说明、图例和设备表 (93)5.2 设备平面图 (93)5.3 剖面图 (94)5.4 通风、空调、制冷机房平面图 (94)5.5 通风、空调、制冷机房剖面图 (94)5.6 暖通设计中的系统图、立管图 (94)5.7 详图 (94)计算书（供内部使用，备查） (94)第一章设计参考规范及标准中央空调主要参考以下的规范及标准：一、通用设计规范：1．《采暧通风及空气调节设计规范》（GBJI19-87）2．《采暖通风及至气调节制图标准》（GBJ114－88）3．《建筑设计防火现范》（GBJ116－87）4、《高层民用建筑设计防火现他》（GBJ0045－95）5．《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95）二、专用设计规范：1、《宿舍建筑设计规范》（JGJ36-87）2、《住宅设计规范》（GB50096-99）3．《办公建筑设计规范》（JG67－89）4、〈旅馆建筑设计规范〉（JGJ67-89）5．《旅游旅馆建筑热土与空气调节节能设计标准》（GB50189-93）6、其它专用设计规范三、专用设计标准图集：1．《暖通空调标准图集》2．《暖通空调设计选用手册》（上、下册）3、其它有关标准第二章设计参数一、商业和公共建筑物的空调设计参数ASHRAE建筑物室内设计参数室内空气流速m/s循环空气1/h最小新风1/s每人噪声NC空气过滤器效率％年能耗MJ/m夏季冬季温度℃相对湿度温度℃相对湿度饮食娱乐中心咖啡室26 40 21～23 20～30 0.25(1.8m) 12～15 5 40～50 >35 570～4500 餐厅23～26 55～60 21～23 20～30 0.13～0.15 8～12 2.5 35～40 >35 570～5700 酒吧23～26 50～60 21～23 20～30 0.15(1.8m) 15～20 5 35～50 >35 570～4500 夜总会23～26 50～60 21～23 20～30 <0.13(1.5m) 20～30 12 35～45 >35 230～2800 厨房29～31 －21～23 －0.15～0.25 12～15 全新风40～50 10～15 1140～4500办公楼23～26 40～50 21～23 20～300.13～0.23(4～10I/sm )4～102.5(0.03～1.3l/sm )30～45 35～60 280～3400图书馆、博物馆档案室20～22个40～55别20～22考40～55虑0.13<0.138～128～122.59～1435～403535～601.35％11.85～95％170～2800280～1140保龄球中心24～26 50～55 21～23 20～30 0.25(1.8m) 10～15 5 40～50 10～15 1140～2300电讯中心电话22～26 40～50 21～26 40～50 0.13～0.15 8～20 5 60 >85 1700～5700 电报23～26 45～55 21～23 40～50 0.13～0.15 8～20 5 40～50 85 570～1700 电视台23～26 45～55 23～26 30～40 <0.13(3.7m) 15～40 5 15～25 >35 1140～2300运输中心车房26～36 －4～13 －0.15～0.38 4～6 7.5 35～50 10～15 230～2300空港大楼23～26 50～60 21～23 20～300.13～0.15(1.8m)8～12 2.5 35～50 >35 1140～1700海港大楼23～26 50～60 21～23 20～300.13～0.15(1.8m)8～12 2.5 35～50 10～15 280～1140 公车站23～26 50～60 21～23 20～300.13～0.15(1.8m)8～12 2.5 35～50 35 1700～2800仓库个别考虑－1～42.5 (0.05l/sm)75 10～35 230～4000二、舒适空调之室内设计参数日本人体活动房间用途夏季冬季运行控制条件（冬-夏）Clo 等效温度。
暖通专业施工图设计审查要点整理
暖通专业审查要点本章包含内容如下：5.1《建筑节能与可再生能源利用通用规范》GB55015 5.2《民用建筑通用规范》GB550315.3《既有建筑维护与改造通用规范》GB550225.4《建筑与市政工程抗震通用规范》GB550025.5《供热工程项目规范》GB550105.6《建筑环境通用规范》GB550165.7《市容环卫工程项目规范》GB550135.8《燃气工程项目规范》GB550095.9《建筑电气与智能化通用规范》GB55024序号项目审查内容5.1建筑节能与可再生能源利用《建筑节能与可再生能源利用通用规范》GB55015简称《节能通》5.1.1适用范围1．审查工程是否在规范规定的适用范围内：1）新建、扩建和改建的民用建筑及工业建筑；2）不适用于没有设置供暖、空调系统的工业建筑；3）使用期限2年以下的临时建筑不做强制要求，可参照执行；2．审查设计说明中是否明确了建筑节能措施及可再生能源利用系统运营管理技术的要求。
（《节能通》第2.0.5条）5.1.2设计标准1．审查项目遵循的规范、标准及相关法规文件是否齐全、准确；（《节能通》第1.0.2条）2．审查设计说明及冷、热负荷计算书中所采用的室外空气设计计算参数、室内空气设计参数是否与《民用建筑供暖通风与空气调节设计规范》GB50736-2012的相符。
3．复核围护结构热工参数是否与建筑专业节能计算书一致。
5.1.3负荷计算与水力计算1．审查冷、热负荷计算书。
（《节能通》第3.2.1条）2．审查水力计算书。
（《节能通》第3.2.20条）5.1.4热源1．审查采用电直接加热设备的居住建筑的用电条件是否符合《节能通》第3.2.2条的要求。
2．审查采用电直接加热设备的公共建筑的用电条件是否符合《节能通》第3.2.3条的要求。
3．审查采用电直接加热设备作为空气加湿器的用电条件是否符合《节能通》第3.2.4条的要求。
4．审查锅炉选型：1）锅炉用燃料是否与当地长期供应的燃料种类相适应。
暖通空调专业施工图深度说明
目录目录 (1)1学习、了解、达到设计文件深度的意义 (2)1.1满足行业、规范要求 (2)1.2满足施工图审查的要求 (2)1.3满足合同的约定 (3)1。
4满足设备采购和施工的要求 (3)1.5保证暖通空调系统效果、施工质量、运行和维护的要求 (3)1.6明确设计责任、清晰界定设计责任 (3)2施工图设计文件的内容 (3)2.1民用建筑暖通空调专业施工图设计文件内容 (3)3图纸目录 (4)4图例、符号、缩写 (4)5设计说明的内容、深度 (5)5.1工程概况 (5)5.2设计依据 (5)5.3设计范围或设计内容 (5)5。
4设计计算参数 (5)5。
5冷热负荷和冷热源 (5)5.6暖通空调水系统 (6)5.7空调通风系统 (6)5。
8加压送风及消防排烟系统 (7)5。
9暖通空调自动控制 (7)5。
10节能专篇 (8)5.11环保措施 (8)6施工说明的内容、深度 (8)6.1施工说明的内容 (8)6。
2水管系统的施工说明 (8)6.3风管系统的施工说明 (8)6.4图中尺寸、标高的表示或标注方法 (8)6。
5设备采购要求及注意事项 (8)6.6施工安装要求及注意事项 (9)6.7采用的标准图集、施工及验收依据 (9)7暖通空调主要设备表 (9)8暖通空调施工系统图设计 (10)8。
1散热器供暖热水系统示意图 (10)8.2地板辐射供暖热水系统示意图 (10)8。
3冷热源系统原理示意图 (11)8.4空调水立管系统示意图 (11)8。
5空调水系统原理示意图 (11)8。
6暖通空调设备控制原理要求示意图 (11)8。
7暖通空调系统图的内容及深度 (11)9暖通空调平面施工图设计 (11)9.1建筑底图 (11)9.2暖通空调系统设备管道平面图表示内容 (12)9.3空调通风系统平面图标注 (12)9。
4关于配合室内装修设计的问题 (13)10空调机房详图施工图设计 (13)10.1机房详图的一般要求 (13)10.2平面详图的基本式样和标注 (13)10.3剖面详图的基本式样和标注 (13)11图纸会签注意事项： (14)11。
工程审图要点(暖通施工图)
暖通
暖通
住宅厨房设成品烟道（机制烟道）加止回阀；独立的临街餐饮商铺尽量分铺独立设置。当临街 商铺与住宅裙房合建时，应按《住宅设计规范》条文要求，避开对住宅用户影响的区域，设置 餐饮商铺。餐饮商铺此时没有条件独立设置排烟道时，应预留排烟口，由排烟风管集中收集油 烟排入排烟道，此时的排油烟烟道可采用不锈钢或其他满足排放和维护要求的材料作烟道。集 中收集油烟的烟道水平长度不宜大于30米。油烟应高空排放并不应影响住宅业主生活。
工程审图要点（暖通施工图）分类 分项源自审图要点是否满足要求
室内外设计参数、冷源、热源参数是否齐全，是否与任务书一致。
设计依据所引用规范、图集等是否为最新版本。
制冷、空调、采暖、通风、防排烟等系统对自动控制的要求是否阐述清楚，满足使用功能及与 电气专业一致。
图例是否完整及明确，并与图纸中一致（尤其注意各类阀门、风阀、管道高低区系统编号）。 管道材质、阀门、风道、保温做法、防腐做法、管道连接方式等是否明确完整并与设计任务书 一致。 穿越防火分区的防排烟及空调、通风管道应采用厚度2毫米以上焊接钢板焊接连接。
散热器的固定原件安装位置不应采用空心砌块等轻质墙体，应保证暖气片的固定牢固。
寒冷及严寒地区屋顶水箱间应采取防冻措施，建议设置采暖设备。
集中采暖系统的换热站或锅炉房位置应尽量设置在采暖负荷区域中心。
采用散热器的采暖系统，其采暖系统的水处理措施应根据暖气片的材质合理确定。
采暖系统循环水泵应采用变频水泵。
设备表中的设备编号与系统图、平面图应一致。
排烟口应标注排烟量，与防烟分区面积相对应。
穿过防火分区位置（包括管井、机房）设置280度带返回信号防火阀，排烟风机入口设置280度 防火阀，熔断关闭时联动停止风机运转。
全国民用建筑工程技术措施暖通空调动力2022
第一篇范文：2022版全国民用建筑工程设计技术措施-暖通空调·动力的修改说明-2022年3月2日2022版全国民用建筑工程设计技术措施－暖通空调·动力的修改说明修改页次：正文第68页。
修改内容如下：将原“4.8.8 机械加压送风管道和用于机械排烟的补风管道不宜穿过防火分区或其他火灾危险性较大的房间，当必须穿越时，应在穿过处设置防火阀，加压送风管道防火阀的动作温度为70℃，补风管道防火阀的动作温度可为280℃。
”修改为“4.8.8 机械加压送风管道和用于机械排烟的补风管道不宜穿过防火分区或其他火灾危险性较大的房间，当必须穿越时，应在穿过处设置防火阀，加压送风管道、补风管道的防火阀的动作温度为70℃。
”第二篇范文：全国民用建筑工程设计技术措施(暖通空调)勘误附：《全国民用建筑工程设计技术措施（暖通空调?动力分册）》勘误表以上根据截止到2003年9月23日收到的反馈意见整理。
第三篇范文：2022年图审暖通专业要点2022年图审暖通专业要点一、防火：1、《建筑设计防火规范》第5.4.15条规定，储油间的油箱应设通气管呼吸阀等。
注：审图过程中发现漏掉的情况比较多。
即便绘制排往（室外地点）也往往忽视。
2、《建筑设计防火规范》第6.4.2条规定，不具备自然通风条件的封闭楼梯间需要设置机械加压送风或采用防烟楼梯间。
注：在多层建筑中容易被忽视，尤其是仅仅为了泵房或配电房设置的地下楼梯间（建筑定义为封闭楼梯间）。
3、封闭楼梯间不应开设其他门窗洞口。
注：同上条情况，如泵房排风直接开口在楼梯间隔墙上，即使加防火阀、防火风口仍不允许。
4、消防风机应设专用机房，空间条件受限时满足《纪要》118条；（注意两侧需有足够维修空间）；注：图审过程中应强调“条件受限”，新建建筑很多时候地下室非机库或者汽车库有条件设置机房却仍吊装不允许。
5、设置气体灭火的场所应设置灭火后的通风设施。
注：很多项目配电房未与水专业核实是否设有气体灭火，并未考虑事后通风的相关措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暖通空调施工图设计深度要求
⒈设计说明
应介绍设计概况和暖通空调室内外设计参数、热源、冷源情况；热媒、冷媒参数；采暖热负荷、耗热量指标及系统总阻力；空调冷热负荷、冷热量指标，系统形式和控制方法，必要时，需说明系统的使用操作要点，例如空调系统季节转换，防排烟系统的风路转换等。
⒉施工说明
应说明设计中所要求使用的材料和附件；系统工作压力和试压技术要求；施工安装要求及施工注意事项。
采暖系统还应说明散热器型号。
⒊图例
一般使用通用图例，并将图例放置在设计说明页或首页中，也可单独成图。
⒋设备表
施工图阶段，型号、规格栏应注明详细的技术数据。
当设计单位只设计部分工程内容，或由多家设计单位共同承担设计任务时，应明确交待配合的设计分工范围。
设备平面图
建筑平面图应绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称。
在底层平面图上绘出指北针。
通风、空调平面图，一般采用双线绘风管，单线绘空调冷热水、凝结水管道的画法。
标注风管尺寸、标高以及末端设备或风口尺寸时（圆形风管注管径、矩形风管注宽高），应标注水管管径及标高、管道坡度和坡向，以及各种设备及风口安装的定位尺寸和编号。
还应标出消声器、调节阀、防火阀等各种部件位置及风管、风口的气流方向。
当建筑装修方案未最终确定时，风管和水管可先画出单线走向示意图，并注明房间送、回风量及以风机盘管数量、规格。
在建筑装修
确定后，一般按规定要求绘制平面图。
剖面图
当风管或管道与设备连接交叉复杂，光靠平面图表示不清时，应绘制剖面图或局部剖面。
在剖面图中绘出的风管、水管、风口等设备，应表示清楚管道与设备、管道与建筑梁、板、柱、墙以及地面的尺寸关系。
还应表示清楚风管、风口、水管等尺寸和标高，气流方向及详图索引编号等。
通风、空调、制冷机房平面图
机房图应根据需要增大比例，绘出通风、空调、制冷设备（如冷水机组、新风机组、空调器、冷热水泵、冷却水泵、通风机、消声器、水箱等）的轮廓位置及编号，注明设备和基础距离墙或轴线的尺寸。
绘出连接设备的风管、水管位置及走向；注明尺寸、管径、标高。
标注机房内所有设备、管道附件（各种仪表、阀门、柔性短管、过滤器等）的位置。
通风、空调、制冷机房剖面图
当其他图纸不能表达复杂管道相对关系及竖向位置时，应绘制剖面图。
剖面图应绘制出与机房平面图的设备、设备基础、管道和附件相对应的竖向位置、竖向尺寸和标高。
标注连接设备的管道位置尺寸；注明设备和附件编号以及详图索引编号。
暖通设计中的系统图、立管图
对于分户热计量的户内采暖系统或小型采暖系统，当平面图不能表示清楚时应绘制透视图，比例宜与平面图一致，按45°或30°轴测投影绘制；多层、高层建筑的集中采暖系统，应绘制采暖立管图，并编号。
上述图纸应注明管径、坡向、标高、散热器型号和数量。
对于热力、制冷、空
调冷热水系统及复杂的风系统还应绘制系统流程图。
系统流程图应绘出设备、阀门、控制仪表、配件、标注介质流向、管径及设备编号。
流程图可不按比例绘制，但管路分支应与平面图相符。
空调的供冷、供热分支水路采用竖向输送时，应绘制立管图并编号，注明管径、坡向、标高及空调器的型号。
空调、制冷系统有监测与控制时，应有控制原理图，图中以图例绘出设备、传感器及控制元件位置；说明控制要求和必要的控制参数。
