高考物理试题汇编—恒定电流
高二物理恒定电流练习题(含答案)
高二物理恒定电流一．选择题1．在如图所示的电路中，当变阻器R的阻值增加时( )A．R两端的电压将增大B．R两端的电压将减小C．通过R的电流强度将不变D．通过R的电流强度将减小2．在如图所示的电路中，若滑动变阻器的滑动端P向下滑动时，则L1、L2、L3、L4四灯的发光情况将是( ) A．L1变亮B．L2变亮C．L3变暗D．L4变暗3．如图所示电路中，电源电动势为E,，内电阻为r，A、B为两个相同的灯泡，R1为定值电阻，R0为滑动变阻器，当滑动触头P向b端滑动时，则( )A．A灯变暗,B灯变暗B．A灯变暗,B灯变亮C．R1消耗的功率变大D．R1消耗的功率变小4．如图所示的电路中，O点接地，当原来断开的开关K闭合时，电路中A、B两点的电势变化情况是( )A．都降低B．都升高C．U A升高，U B降低D．U A降低，U B升高5．如图所示的电路中，A、B两端间电压U恒定，干路中的定值电阻的阻值为R0，支路中的定值电阻的阻值为R2，滑动变阻器不接入电路时，两固定端a、b间的电阻为R1。
R0小于R1，R0和R2都不等于零。
那么，按图示电路，滑动变阻器的滑片P由b端逐渐向a端移动过程中，电流表A1、A2的示数变化情况是( ) A．A2的示数一直不断增大B．A1的示数一直不断减小C．A2示数先增大后减小D．A1示数先减小后增大6．如图所示电路，电源电动势e = 6V，内阻不计。
R1 = 4Ω，R2 = 2Ω，R3 = 7Ω，电容器的电容C = 1mF，那么电容器上所带电量为( )A．2×10-6CB．6×10-6CC．0D．4×10-6C7．在如图所示的电路中，R1 = 10Ω，R2 = 20Ω，R3 = 8Ω，电容器的电容C = 10mF，电源电动势e = 12V，内阻不计。
要使电容器上板带正电，电量Q = 2×10-5C，则可变电阻R4的取值为( )A．8ΩB．16ΩC．32ΩD．40Ω8．水平放置的平行板电容器C如图方式连入电路。
08.恒定电流(2014年高考物理真题分类汇编)
08.恒定电流1.（2014 福建卷）22.如图，某一新型发电装置的发电管是横截面为矩形的水平管道，管道的长为L 、宽度为d 、高为h ，上下两面是绝缘板，前后两侧面M 、N 是电阻可忽略的导体板，两导体板与开关S 和定值电阻R 相连。
整个管道置于磁感应强度大小为B ，方向沿z 轴正方向的匀强磁场中。
管道内始终充满电阻率为ρ的导电液体（有大量的正、负离子），且开关闭合前后，液体在管道进、出口两端压强差的作用下，均以恒定速率v0沿x 轴正向流动，液体所受的摩擦阻力不变。
（1）求开关闭合前，M 、N 两板间的电势差大小U0； （2）求开关闭合前后，管道两端压强差的变化Δp ； （3）调整矩形管道的宽和高，但保持其它量和矩形管道的横截面S =dh 不变，求电阻R 可获得的最大功率Pm 及相应的宽高比d /h 的值。
22.【答案】(1) 00U Bdv =(2)20Ldv B LhR d ρ+（3）2204LSv Bρ【考点】 受力平衡 欧姆定律 电阻定律【解析】（1）设带电粒子所带的电量为q ，当其所受的洛伦兹力与电场力平衡时，U 0保持恒定，有00U qv B q d=得00U Bdv =(2)设开关闭合前后，管道两端压强差分别为p 1、p 2，液体所受摩擦阻力均为f ，开关闭合后管道内液体受到安培力为F 安，有1p hd f =2p hd f F 安=+ B F Id =安根据欧姆定律，有U I R r=+ 两板间液体的电阻d r Lhρ= 联立解得：20Ldv B p LhR d ∆ρ=+（3）电阻R 获得的功率为2P I R =20Lv B P R LR d h ρ骣÷ç÷ç÷ç÷ç=÷ç÷ç÷琪+÷ç桫 当d LRh ρ=时 电阻R 获得最大功率220P 4LSv B ρm =2.（2014上海卷）15．将阻值随温度升高而减小的热敏电阻I 和II 串联，接在不计内阻的稳压电源两端。
高考物理试题汇编恒定电流
高考物理试题汇编：恒定电流1、（盐城市2008届第一次调研）如图所示，电阻R=20Ω，电动机的绕组电阻R ′＝10Ω．当开关打开时，电流表的示数是I ，电路消耗的电功率为P 。
当开关合上后，电动机转动起来。
若保持电路两端的电压不变，电流表的示数I ′和电路消耗的电功率P ′应是A ．I ′＝3IB ．I ′＜3IC ．P ′＝3PD ．P ′＜3P2、（扬州市2008届第二次调研）高温超导限流器由超导部件和限流电阻并联组成，如图。
超导部件有一个超导临界电流C I ，当通过限流器的电流C I I >时，将造成超导体失超，从超导态（电阻为零）转变为正常态（一个纯电阻），以此来限制电力系统的故障电流。
已知超导部件的正常态电阻为13R =Ω，超导临界电流 1.2C I A =，限流电阻26R =Ω，小灯泡L 上标有“6V ，6W ”的字样，电源电动势8E V =，内阻2r =Ω。
原来电路正常工作，现L 突然发生短路，则（ ）BCA 、短路前通过1R 的电流为23A ；B 、短路后超导部件将由超导状态转化为正常态；C 、短路后通过1R 的电流为43A ； D 、短路后通过1R 的电流为2A ；3、（镇江市2008届调研二）一个用半导体材料制成的电阻器D ，其电流I 随它两端的电压U 的关系图像如（a ）所示，将它与两个标准电阻R 1、R 2并联后拉在电压恒为U 的电源上，如图（b ）所示，三个用电器消耗的电功率均为P .现将它们连接成如图（c）所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系有B（A）P1 = 4 P2（B）P D = P/9（C）P1＜4 P2（D）P D＞P24、（徐州市2008届第3次质检）下列说法正确的是CDA．话筒是一种常用的声传感器，其作用是将电信号转换为声信号B．楼道里的灯只有天黑时出现声音才亮，说明它的控制电路中只有声传感器C．电子秤是利用称重传感器将受到的压力大小的信息转化为电信号D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量5、（徐州市2008届第一次质检）某兴趣小组对一火其中R2是半导体热敏电阻，它的电阻随温度变化关系如图乙所示．当R2所在处出现火情时，通过电流T 表的电流I和a、b两端电压U与出现火情前相比DA．I变大，U变大B．I变小，U变小C．I变小，U变大D．I变大，U变小6、（如东、启东2008届期中联合测试）一中学生为即将发射的“神州七号”载人飞船设计了一个可测定竖直方向加速度的装置，其原理可简化如图，拴在竖直弹簧上的重物与滑动变阻器的滑动头连接，该装置在地面上静止时其电压表的指针指在表盘中央的零刻度处，在零刻度的两侧分别标上对应的正、负加ES速度值，当加速度方向竖直向上时电压表的示数为正．这个装置在“神州七号”载人飞船发射、运行和回收过程中，下列说法中正确的是ABDA ．飞船在竖直减速上升的过程中，处于失重状态，电压表的示数为负B ．飞船在竖直减速返回地面的过程中，处于超重状态，电压表的示数为正C ．飞船在圆轨道上运行时，电压表的示数为零D ．飞船在圆轨道上运行时，电压表的示数为负7、（南通市2008届第三次调研）如图所示的电路，闭合开关S ，滑动变阻器滑片P 向左移动，下列结论正确的是AA ．电流表读数变小，电压表读数变大B ．小电泡L 变亮C ．电容器C 上电荷量减小D ．电源的总功率变大8、（南京市2008届第二次调研）温度能明显地影响金属导体和半导体材料的导电性能，在右图所示的图像中分别为某金属和某半导体的电阻随温度变化的关系曲线，则CDA ．图线1反映半导体材料的电阻随温度的变化B ．图线2反映金属导体的电阻随温度的变化C ．图线1反映金属导体的电阻随温度的变化D ．图线2反映半导体材料的电阻随温度的变化9、（苏州市2008届期终考试）如图所示电路中，L 1、L 2、L 3是三盏相同的电灯，当电源为220V 的交流电源时，L 1、L 2、L 3的发光情况相同．如将电源改为220V 的直流电源，则稳定后观察到的现象是A ．L 1、L 2、L 3三盏电灯的亮度保持不变B ．L 1不亮，L 2、L 3两盏电灯的亮度保持不变C．L2变得最亮D．L3变得最亮10、（苏北四市高三第三次调研）如右图所示，曲线C1、C2分别是纯电阻直流电路中，内、外电路消耗的电功率随电流变化的图线.由该图可知下列说法中错误的是（）CA．电源的电动势为4VB．电源的内电阻为1ΩC．电源输出功率最大值为8WD．电源被短路时，电源消耗的最大功率可达16W11、（江苏省二十所名校4月联合调研）我国的“神舟”七号载人飞船将于今年下半年择时发射，她上面的电子仪器及各种动作的控制都是靠太阳能电池供电的．由于光照而产生电动势的现象称为光伏效应．“神舟”飞船上的太阳能电池就是依靠光伏效应设计的单晶硅太阳能电池．在正常照射下，太阳能电池的光电转换效率可达23﹪．单片单晶硅太阳能电池可产生0.6V 的电动势，可获得0.1A的电流，求每秒照射到这种太阳能电池上太阳光的能量是（） CA．0.24J B．0.25J C．0.26J D．0.28J12、（南通、扬州、泰州三市2008届第二次调研）如图所示，电流表A1(0-3A)和A2(0—0．6A)是由两个相同的电流计改装而成，现将这两个电流表并联后接人电路中．闭合开关S，调节滑动变阻器，下列说法中正确的是BCA．A1、A2的读数之比为1：1B．Al、A2的读数之比为5：1C、A1、A2的指针偏转角度之比为1：1D．Al、A2的指针偏转角度之比为1．513、（江苏省2008年百校样本分析考试）某同学设计了一路灯控制电路如图所示，光照射光敏电阻R G时，其阻值变小．设白天时继电器两端电压为U1，夜晚为U2，以下说法正确的有BDA ．U 1＞U 2B ．U 1＜U 2C ．要使路灯比平时早一些亮起来，应增大R 1D ．要使路灯比平时早一些亮起来，应减小R 114、（淮安、连云港、宿迁、徐州四市2008第2次调研）某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件，在接线柱间以如图所示的“Z”字形连接（两接线柱间只有一个元件）。
高考物理精品习题恒定电流(全套含解析)
恒定电流第Ⅰ课时 部分电路•电功和电功率1.关于电阻率，下列说法中不正确．．．的是（ ） A ． 电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B ． 各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而增大C ． 所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D ． 某些合金的电阻率几乎不受温度变化的影响，通常用它们制作标准电阻【解析】电阻率表示导体的导电好坏，电阻率越小，导体的导电性能越好．【答案】 A2．一个标有“220V 60W”的白炽灯泡，当用多用电表的欧姆挡去测量它的电阻时，其阻值（ ）A ．接近于807ΩB 接近于0ΩC ．明显大于807ΩD ．明显小于807Ω【解析】 用多用电表的欧姆挡去测量灯泡的电阻时，应把灯泡从电路中断开，测出的是其不发光时电阻，由于金属的电阻率随温度的升高而增大，此时它的电阻明显小于正常发光时的电阻807Ω【答案】 D3.如图10-1-7所示，一幢居民楼里住着生活水平各不相同的24户居民，所以整幢居民楼里有各种不同的电器，例如电炉、电视机、微波炉、电脑等等．停电时，用多用电表测得A 、B 间的电阻为R ；供电后，各家电器同时使用，测得A 、B 间电压为U ，进线电流为I ，则计算该幢居民楼用电的总功率可以用的公式是（ ）A ．P ＝I 2R B.P ＝R U 2 C.P ＝IU D.以上公式都可以 【解析】 因居民楼内各种电器都有，所以不是纯电阻电路，所以A 、B 、D 不对．【答案】 C 4.如图10-1-8所示，厚薄均匀的矩形金属薄片边长ab=10 cm ，bc=5 cm ，当将A 与B 接入电压为U 的电路中时，电流强度为1 A ，若将C 与D 接入电压为U 的电路中，则电流为A.4AB.2AC.21AD.41A 【解析】由电阻定律R ＝S L ρ，当A 与B 接入电路中时，R 1=d bc ab ⨯ρ，其中d 表示金属片的厚度．当C 与D 接入电路中时，R 2=d ab bc ⨯ρ．可知21R R ＝4，由欧姆定律得12I I ＝4，故选A 【答案】A5．电饭锅工作时有两种状态：一种是锅内水烧开前的加热状态，另一种是锅内水烧开后的保温状态，如图10-1-9所示是一学生设计的电饭锅电路原理示意图，S 是用感温材料制造的开关．下列说法中正确的是（ ）图10-1-8 图10-1-7A ． 加热状态时是用R 1、R 2同时加热的．B ． 当开关S 接通时电饭锅为加热状态，S 断开时为保温状态C ． 要使R 2在保温状态时的功率为加热状态时的1/8，R 1/R 2应为7∶1D ． 要使R 2在保温状态时的功率为加热状态时的1/8，R 1/R 2应为（22－1）∶1【解析】当S 闭合时，R 1被短路，P ＝2202 /R 2；当S 断开，R 1与R 2串联，P'＝2202 /（R 1＋R 2）；P ＞P'则可知S 闭合时为加热状态，S 断开时为保温状态；即A 不正确B 正确．由于电路中总电压U 不变，故选择功率公式P ＝RU 2，可知8R R R R R 220R 22021221222⨯+⨯+= 得1122R R 21-=即D 正确 【答案】BD6.电子绕核运动可等效为一环形电流，设氢原子中的电子以速度v 在半径为r 的轨道上运动，用e 表示电子的电量，则其等效电流的电流强度等于 ．【解析】由电流的定义式I ＝q/t,则电子的电流强度的大小应为I ＝e/T,而电子运动的周期 T ＝2πr /v ，得I ＝r 2ev π 【答案】 r 2ev π 7．一直流电源给蓄电池充电如图10-1-10所示，若蓄电池内阻r ，电压表读数U电流表的读数为I ，则输入蓄电池的电功率为 ，蓄电池的发热功率为 ，电能转化为化学能的功率为 ．【答案】 UI,I 2r,UI-I 2r 8．某一直流电动机提升重物的装置，如图10-1-11所示，重物的质量m=50kg ，电源提供给电动机的电压为U=110V ，不计各种摩擦，当电动机以v=0.9m/s 的恒定速率向上提升重物时，电路中的电流强度I=5.0A ，求电动机的线圈电阻大小（取g=10m/s 2）.【解析】电动机的输入功率P ＝UI ，电动机的输出功率P 1=mgv ，电动机发热功率P 2=I 2r 而P 2=P － P 1，即I2r= UI －mgv代入数据解得电动机的线圈电阻大小为r=4Ω【答案】 r=4Ω9.在图10-1-12中，AB 和A´B´是长度均为L ＝2km ，每km 电阻值为ρ＝1Ω的两根输电线．若发现在距离A 和A´等远的两点C 和C´间发生漏电，相当于在两点间连接了一个电阻．接入电动势E ＝90V 、内阻不计的电源：当电源接在A 、A´间时，测得B 、B´间电压为U B ＝72V ；当电源接在B 、B´时，测得A 、A´间电压为U A ＝45V.求A 与C 相距多远？【解析】在测量过程中的等效电路如图所图10-1-10图10-1-11 乙 E 甲图10-1-12示（甲）、（乙）所示．当电源接在A 、A´时，可以认为电流仅在A´C´CA 中流，此时U B ＝72V 为漏电阻R 上的电压．设AC 和BC 间每根输电线的电阻为R AC 和R BC ．则有：R R 2R E U AC B +=…① 同理，当电源接在B 、B´间时，则有：RR 2R E U BC A +=…② 由①②两式可得：R AC ＝41R BC 根据电阻定律R ＝S L ρ∝L ，可得A 、C 间相距为：L AC ＝k m 4.0k m 251=⨯ 【答案】0.4km10.如图10-1-13所示是一种悬球式加速度仪.它可以用来测定沿水平轨道做匀加速直线运动的列车的加速度.m 是一个金属球，它系在细金属丝的下端，金属丝的上端悬挂在O 点，AB 是一根长为L 的电阻丝，其阻值为R.金属丝与电阻丝接触良好，摩擦不计.电阻丝的中点C 焊接一根导线.从O 点也引出一根导线，两线之间接入一个电压表○V （金属丝和导线电阻不计）.图中虚线OC 与AB 相垂直，且OC=h ，电阻丝AB 接在电压恒为U 的直流稳压电源上.整个装置固定在列车中使AB 沿着车前进的方向.列车静止时金属丝呈竖直状态.当列车加速或减速前进时，金属线将偏离竖直方向θ，从电压表的读数变化可以测出加速度的大小.（1）当列车向右做匀加速直线运动时，试写出加速度a 与θ角的关系及加速度a 与电压表读数U ′的对应关系.（2）这个装置能测得的最大加速度是多少?【解析】（1）小球受力如图所示，由牛顿定律得：a=m F 合=mtan m g θ=gtan θ. 设细金属丝与竖直方向夹角为θ时，其与电阻丝交点为D ，CD 间的电压为U ′， 则LCD AB CD R R U U AB CD ==='，故得a=gtan θ=g·g hU U L h CD '=. （2）因CD 间的电压最大值为U/2，即U max ′=U/2，所以a max =h 2L g. 【答案】（1）a=gtan θ. （2）a max =h 2L g.第Ⅱ课时 电路分析·滑动变阻器1.如图10-2-14所示，在A 、B 两端加一恒定不变的电压U ，电阻R 1为60Ω，若将R 1短路，R 2中的电流增大到原来的4倍；则R 2为（ ）A ．40ΩB ．20ΩC ．120ΩD ．6Ω图10-1-13 图10-2-14【答案】B2.如图10-2-15所示，D 为一插头，可接入电压恒定的照明电路中，a 、b 、c 为三只相同且功率较大的电炉，a 靠近电源，b 、c 离电源较远，而离用户电灯L 很近，输电线有电阻．关于电炉接入电路后对电灯的影响，下列说法中正确的是 （ ）A ．使用电炉a 时对电灯的影响最大B ．使用电炉b 时对电灯的影响比使用电炉a 时大C ．使用电炉c 时对电灯几乎没有影响D ．使用电炉b 或c 时对电灯影响几乎一样【解析】输电线有一定电阻，在输电线上会产生电压损失．使用电炉c 或b 时，对输电线中电流影响较大，使线路上的电压损失较大，从而对用户电灯产生较大的影响，而使用电炉a 对线路上的电压损失影响甚微，可以忽略不计．【答案】BD3.如图10-2-16（甲）所示电路，电源电动势为E ，内阻不计，滑动变阻器的最大阻值为R ，负载电阻为R 0．当滑动变阻器的滑动端S 在某位置时，R 0两端电压为E/2，滑动变阻器上消耗的功率为P ．若将R 0与电源位置互换，接成图（乙）所示电路时，滑动触头S 的位置不变，则（ ）A ．R 0两端的电压将小于E/2B ．R 0两端的电压将等于E/2C ．滑动变阻器上消耗的功率一定小于PD ．滑动变阻器上消耗的功率可能大于P【解析】在甲图中，设变阻器R 滑动头以上、以下的电阻 分别为R 上、R 下，则R 0//R 下＝R 上，有R 0＞R 上；当接成乙图 电路时，由于R 0＞R 上，则R 0两端的电压必大于E/2，故A 、B 不正确． 而滑动变阻器上消耗的功率可以大于P ．故选D ．【答案】D4.如图10-2-17所示是一电路板的示意图，a 、b 、c 、d 为接线柱，a 、d 与220V 的交流电源连接，ab 间、bc 间、cd 间分别连接一个电阻．现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b 、d 两点间以及a 、c 两点间的电压均为A ．ab 间电路通，cd 间电路不通B ．ab 间电路不通，bc 间电路通C ．ab 间电路通，bc 间电路不通D ．bc 间电路不通，cd 间电路通【解析】首先应明确两点：（1）电路中无电流即I=0时，任何电阻两端均无电压；（2）若电路中仅有一处断路，则电路中哪里断路，横跨断路处任意两点间的电压均是电源电压．由题可知，bd 间电压为220V ，说明断路点必在bd 之间；ac 间电压为220V ，说明断点又必在ac 间；两者共同区间是bc ，故bc 断路，其余各段均完好．【答案】CD5.传感器可将非电学量转化为电学量，起自动控制作用．如计算机鼠标中有位移传感器，电熨斗、电饭煲中有温度传感器，电视机、录象机、影碟机、空调机中有光电传感器……演示位移传感器的工作原理如图10-2-17所示，物体M 在导轨上平移时，带动滑动变阻器的金图10-2-15（甲） 0 （乙） E图10-2-16 图10-2-17属滑杆P ，通过电压表显示的数据，来反映物体位移的大小X ，假设电压表是理想的，则下列说法中正确的是（ ）A ．物体M 运动时，电源内的电流会产生变化B ．物体M 运动时，电压表的示数会发生变化C ．物体M 不动时，电路中没有电流D ．物体M 不动时，电压表没有示数【解析】滑动变阻器与电流构成闭合回路，所以回路中总是有电流的，这与M 运动与否无关，C 错误．图中的滑动变阻器实际上是一个分压器，电压表测量的是滑动变阻器左边部分的电压，在图中若杆P 右移则示数增大，左移则示数减小．因表是理想的，所以P 点的移动对回路中的电流是无影响的．综上所述，只有B 正确．【答案】B6.如图10-2-18所示的电路中，电阻R 1=1Ω，R 2=2Ω，R 3=3Ω，在A 、B 间接电源，S 1、S 2都打开，此时电阻R 1、R 2、R 3消耗的功率之比P 1：P 2：P 3= ；当S 1、S 2都闭合时，电阻R 1、R 2、R 3消耗的功率之比P'1：P'2：P'3= ． 【解析】当 S 1、S 2都打开时，R 1、R 2、R 3相互串联，则P 1：P 2：P 3= R 1：R 2：R 3＝1：2：3．当S 1、S 2都闭合时， R 1、R 2、R 3相互并联，P'1：P'2：P'3=1/R 1：1/R 2：1/R 3=6：3：2． 【答案】1：2：3，6：3：27.在图10-2-19所示的8个不同的电阻组成，已知R 1=12Ω，其余电阻值未知，测得A 、B 间的总电阻为4Ω，今将R 1换成6Ω的电阻，A 、B 间总电阻变成 Ω．【解析】用等效替代法，可把除R 1外的其他电阻等效为一个电阻R ，在AB 间R 1与等效电阻R 为并联关系，则R AB =RR 1/（R+R 1）=12R/（12+R ）=4，解得R=6Ω，若R'1=6Ω时，则R'AB =RR'1/（R+R'1）=6×6/（6+6）=3Ω．【答案】38.如图10-2-20所示的电路中，R 1=4Ω，R 2=10Ω，R 3=6Ω，R 4=3Ω，a 、b 为接线柱，电路两端所加电压为24V ，当a 、b 间接入一理想电流表时，它的示数应是多少？ 【解析】如图乙所示，从图可以看出，接入理想电流表后，R 3与R 4并联， 再与R 2串联；而R 2＋R 34与R 1又是并联关系．电流表测的是R 1与R 3的电流之和． R 34=R 3R 4/（R 3+R 4）=2Ω R 234=R 34+R 2=12Ω I 2=U/R 234=2A I 3/I 4=R 4/R 3=1/2 ∴I 3=I 2/3=2/3A ， I 1=U/R 1=6A ∴I A =I 1+I 3=6.67A 【答案】6.67A 9.如图10-2-21所示，电路中R 0为定值电阻，R 为滑动变阻器，其总电阻为R ，当在 电路两端加上恒定电压U ，移动R 的滑动触片，求电流表的示数变化范围．【解析】设滑动变阻器滑动触头左边部分的电阻为R x ．电路连接为R 0与R x 并联，再与滑动变阻器右边部分的电阻R －R x 串联，乙A B 2图10-2-18 R 图10-2-19图10-2-20图10-2-21图10-2-17则干路中的电流x x0x 0x R R R R R R U R R R U I -++==－＋并 所以电流表示数2x 2002x x 00x x 0x 0x 00x 00)2R R ()2R (RR UR R RR RR UR R R R R R R U R R R I R R R I --+=-+=-++⋅+=+=' 由上式可知：当R x =R/2时，I 最小200min R RR 4UR 4I +=；当R x =R 或R x =0时，I 有最大值，R U I max = 即电流表示数变化范围为200R RR 4UR 4+～R U 【答案】200R RR 4UR 4+～RU 10.如图10-2-22所示是电饭煲的电路图，S 1是一个限温开关，手动闭合，当此开关的温度到达居里点（103℃）时会自动断开，S 2是一个自动温控开关，当温度低于70合，温度高于80℃时会自动断开，红灯是加热状态时的指示灯，黄灯是限流状态时 指示灯，限流电阻R 1=R 2=20KΩ，加热电阻丝R 3=50Ω，两灯电阻不计． （1）根据电路分析，叙述电饭煲煮饭的全过程：试简要回答若不闭合开关S 1，电饭煲能否将饭煮熟？（2）计算加热和保温状态下，电饭煲的消耗功率之比．【解析】（1）电饭煲装好食物后接上电源，S 1闭合，这时黄灯被短路不亮，红灯亮，电饭煲处于加热状态，加热到80℃时，S 2自动断开，S 1仍闭合，待电饭煲中水烧开后，温度升高到103℃时，开关S 1自动断开，这时饭已煮熟，黄灯亮（由于流过红灯支路的电流过小，红灯熄灭），电饭煲处于保温状态．由于电饭煲散热，待温度下降至70℃时，S 2自动闭合，电饭煲重新处于加热状态，待上升至80℃时，又自动断开，电饭煲又再次处于保温状态．若不闭合开关S 1，电饭煲仅能将食物加热到80℃，因此不能煮熟食物．（2）若设电饭煲处于加热状态时消耗功率为P 1，保温状态时消耗功率为P 2，则有W 50220R R R R U P 2323221≈+= W 20050220R R R R R U P 21323222≈++= 由上两式得：P 1：P 2=401：1此题以生活中的日常用品为载体，理论联系实际，新颖别致，要求学生识其物，明其理，学以致用，从而提高学生解决实际问题的能力．【答案】（1）若不闭合开关S 1，电饭煲不能将饭煮熟．（2）401：1第Ⅲ课时 闭合电路欧姆定律•含容电路1． 下列关于电源电动势的说法①电动势是用来比较电源将其它形式的能转化为电能本领大小的物理量②外电路断开时的路端电压等于电源的电动势图10-2-22③用内阻较大的电压表直接测量电源正负极之间的电压值约等于电源的电动势④外电路的总电阻越小，则路端电压越接近电源的电动势以上说法中正确的是（ ）A ．①②③④ B.①②③ C.①②④ D.只有②【解析】由电源的电动势的有关知识知应选B 【答案】B2.如图10-3-10所示的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，如果变阻器的滑片向a 端滑动，则（ ）A ． 电灯L 更亮，安培表的示数减小 B. 电灯L 更亮，安培表的示数增大C. 电灯L 更暗，安培表的示数减小D. 电灯L 更暗，安培表的示数增大【解析】当滑片向a 端滑动时，R 1↓－R 总↓－I↑即A 示数增大，路端电压U ＝E －Ir 减小，则灯L 变暗．故选D ．【答案】D3．图10-3-11中是一个由电池、电阻R 与平行板电容器组成的串联电路．在增大电容器两极板间距离的过程中（ ）A.电阻R 中没有电流B.电容器的电容变大C.电阻R 中有从a 流向b 的电流D.电阻R 中有从b 流向a 的电流【解析】由k d4s C πε=可知当d 增大时，C 减小．由Q ＝UC 知电容器两极板 带电将减少，故电阻R 中有从a 流向b 的电流．选C【答案】C4.如图10-3-12所示电路中，电键S 1、S 2、S 3、S 4均闭合，C 是极板水平放置的平行板电容器，板间悬浮一油滴P ，断开哪一个电键后P 会向下运动（ ） A. S 1 B. S 2 C. S 3 D. S 4【解析】由P 静止，则F 电＝mg ，R 1与R 2并联后与C 串联，R 1、R 2是等势体，断开S 1，C 两端的电压不变，F 电不变，P 仍保持静止．断开S 2，C 将放完所带的电，P 将向下运动． 断开S 3，C 两端的电压将增至电动势E ，F 电增大， P 将向上运动．断开S 4，C 储存的电量不变，F 电不变，P 仍保持静止．【答案】B5．如图10-3-13所示的电路，R 1＝10Ω，R 2＝8Ω，电池有内阻，K 接1时，伏特表示数为2V ，则K 接2时伏特表示数可能为（ ） A ．2.2V B.2.9V C.1.7V D.1.4V【解析】根据闭合电路欧姆定律可知：U ＝E rR R +…① K 接1时，即为2＝R r 1010+…② K 接2时，即为U ＝E r 88+…③ 由②③得U ＝r8r 1058++⨯…④根据极限分析法：电源内阻最大接近21图10-3-10图10-3-11图10-3-12 图10-3-13无穷大，最小接近于零；当r→∞时，由④得U 最小值1.6V ；当r→0时，由④得U 最大值2V ；则U 示数在1.6V ＜U ＜2V 的范围内．故选C【答案】C6．一太阳能电池板，现测得它的开路电压为0.80V ，短路电流为0.04A ．若将此电池板与一阻值为20Ω的电阻连成一闭合电路，则此太阳能电池板的路端电压是 V ．【解析】由E ＝0.8V,短路电流I 短＝0.04A ，所以r=短I E ，r=20Ω，当R ＝20Ω时，则路端电压U ＝2E ＝0.4V 【答案】0.47.某闭合电路的路端电压U 随外电阻R 变化的图线如图10-3-14所示，则电源的电动势为_______，内电阻为_______，当U=2V 时，电源的输出功率为_______.【解析】由图可知，E ＝3.0V ．由闭合电路欧姆定律可得r=1Ω，P 外＝2W【答案】3.0V ；r=1Ω；2W8．如图10-3-15所示，电阻R 3＝4Ω，电表为理想表，开始时R 1、R 2、R 3中都有电流通过，电压表示数为2V ，电流表示数为0.75A ，后来三个电阻中有一个发生断路，使电压表示数变为3.2V ，电流表示数变为0.8A ．（1）哪个电阻断路？ （2）求电阻R 1、R 2的阻值各为多少？ （3）电源电动势和内阻各为多少？【解析】（1）由于电压表、电流表的示数都不为零，所以断路的电阻是R 1 （2）R 1断开后，伏特表示数即为R 2两端电压，所以R 2＝Ω==''48.02.3I U 22 R 1断路前，R 2两端电压V 3475.0R I U 222=⨯==，R 3两端电压V 1V 2V 3U U U 123=-=-=，由串联电阻的分压特点3131U U R R =，所以R 1＝Ω=Ω⨯=⋅8412R U U 331，通过R 1、R 3的电流A 25.0A 82R U I 111=== （3）R 1断路前E ＝()()r 3r 25.075.0475.0r I I U 212+=++⨯=++…① ，R 1断路后E ＝r 8.02.3r I U 22+='+'…②联立以上两式得E ＝4V ，r ＝1Ω【答案】（1）R 1；（2）8Ω；4Ω（3）4V ；1Ω9.（2004年江苏卷）如图10-3-16所示的电路中，电源电动势V 00.6E =，其内阻可忽略不计．电阻的阻值分别为Ω=Ω=k 8.4R k 4.2R 21、，电容器的电容F 7.4C μ=．闭合开关S ，待电流稳定后，用电压表测1R 两端电压，其稳定值为V 50.1．（1）该电压表的内阻为多大？（2）由于电压表的接入，电容器的带电量变化了多少？图10-3-14R 3图10-3-15图10-3-16【解析】（1）设电压表的内阻为V R ，测得1R 两端电压为1U ，1R 与V R 并联后的总电阻为R ，则有1V R 1R 1R 1+= …① 由串联电路的规律得：112U E U R R -= …② 联立①②得1211121V U )R R (E R U R R R +-=代入数据得Ω=k 8.4R V（2）电压表接入前，电容器上的电压C U 等于电阻2R 上的电压，1R 两端的电压为1R U ，则12R C R R U U 1= 又1R C U U E += 接入电压表后，电容器上的电压为1C U E U -=' 由于电压表的接入，电容器带电量增加了)U U (C Q C C -'=∆ 联立以上各式得)U R R E R (C Q 1211-+=∆ 代入数据可得C 1035.2Q 6-⨯=∆【答案】（1）4.8kΩ (2)2.35×10－6C 10．“加速度计”作为测定物体加速度的仪器，已被广泛地应用于飞机、潜艇、导弹、航天器等装置的制导中，如图10-3-17所示是“应变式加速度计”的原理图.支架A 、B 固定在待测系统上，滑块穿在A 、B 间的水平光滑杆上，并用轻弹簧固接于支架A 上，其下端的滑动臂可在滑动变阻器上自由滑动.随着系统沿水平方向做变速运动，滑块相对于支架发生位移，并通过电路转换为电信号从1、2两接线柱输出.已知滑块质量为m ，弹簧劲度系数为k ，电源电动势为E ，内电阻为r ，滑动变阻器总阻值R=4r ，有效总长度为L.当待测系统静止时，滑动臂P 位于滑动变阻器的中点，且1、2两接线柱输出的电压U 0=0.4E.取AB 方向为参考正方向.（1）写出待测系统沿AB 方向做变速运动的加速度a 与 “1、2”两接线柱间的输出电压U 间的关系式（2）确定该“加速度计”的测量范围.【解析】(1)设待测系统沿A→B 方向有加速度a ，则滑块将左移x ，满足kx=ma ，此时U 0-U=r R R E +'，而R ′=L rx 4R L x =. 故有 a=m E4)U E 4.0(kL 5m Er 4)r R )(U U (kL 0-=+-. （2）当待测系统静止时，滑动臂P 位于滑动变阻器的中点，且1、2两接线柱输出的电压U 0=0.4E ，故输出电压的变化范围为0≤U ≤2U 0，即0≤U ≤0.8E ，结合（1）中导出的a 与U的表达式，可知加速度计的测量范围是-m 2kL ≤a ≤m2kL . 【答案】(1)a=m E4)U E 4.0(kL 5-；（2）-m 2kL ≤a ≤m 2kL图10-3-17第Ⅳ课时 电阻的测量1．如图10-4-12所示电路中，电压表的读数为9V ，电流表读数为0.1A ，已知电压表内阻为900Ω，电流表内阻为20Ω，则电阻R 的测量值与实际值分别为（ ）A ．90Ω，110ΩB ．100Ω,90ΩC ．90Ω,100ΩD ．90Ω,82Ω【解析】测量值应为R 测＝Ω=Ω901.09．由图可知，R 测＝R 并＝V V R R RR + 得R ＝100Ω．选C ．【答案】C2．以下关于电流表与电压表的说法中，正确的是（ ）A ．都是用电流表G 与电阻并联改装而成的B ．都是用电流表G 与电阻串联改装而成的C ．它们本身都有内阻，只是电流表的内阻一般很小，而电压表的内阻一般很大．D ．电流表的内阻肯定比用来改装的电流表G 的内阻大，而电压表的内阻肯定比用来改装的电流表G 的内阻小．【解析】电流表是由灵敏电流表G 并联一个较小的分流电阻改装而成，电压表是由灵敏电流表G 串联一个较大的分压电阻改装而成，所以，电流表的内阻小于灵敏电流表G 的内阻，电压表的内阻大于灵敏电流表G 的内阻，电流表的内阻一般很小，电压表的内阻一般很大．【答案】C3．现有经过精确校准的电压表V 1和V 2，当分别用来测量某线路中电阻R 两端a 、b 间的电压时，如图10-4-13所示，读数依次为12.7V 和12.3V ，则： ①a 、b 间的实际电压略大于12.7V ②a 、b 间的实际电压略小于12.3V③电压表V 1的内阻大于V 2的内阻 ④电压表V 1的内阻小于V 2的内阻 以上判断正确的是（ ） A ．①③ B.②④ C.①④ D.②③【解析】并联电压表后，使a 、b 间的电阻变小，从而使a 、b 间的电压变小，即电压表的示数比a 、b 间没有接电压表时的实际电压略小些，而且，电压表的内阻越大，电压表的示数越大，越接近于a 、b 间没接电压表时的实际值．故电压表V 1的内阻较大，a 、b 间的实际电压略大于12.7V ．故①③正确，选A ．【答案】A4.在如图10-4-14中a 、b 所示的两电路中，电阻R 、电流表、电压表都是相同的，电池的内阻相对于电阻R 的大小可以忽略．闭合开关后，图a 和b 电路中电压表和电流表的示数， b a V V 、和b a I I 、的大小不相同，它们的关系是（ ） ①b a V V < ②b a I I < ③b I b V a I a V = ④b I b V a I a V < 其中正确的是（ ）A ．①③ B. ①④ C. ②③ D. ②④ 【解析】b V 为电动势，a V 为部分电路电压；故a V ＜b V ，①正确．aa b b V V a a A b b I V I V R R R RR R I V ,R R R I V >==>+=，故＜＋并即④正确③不正确，用排除法否定②，选B ．b 图10-4-13ba 图10-4-14【答案】B5．如图10-4-15所示，将一个改装的电流表接入电路进行校准，发现待测表的读数比标准表的读数偏大一些，如表头G 的G I 是准确的，出现的误差可能是下述哪些原因引起的 ①G R 的测量值比真实值偏大②G R 的测量值比真实值偏小 ③所并联的并R 比公式GG G I I R I R －＝并'计算出的并R '小④所并联的并R 比公式GGG I I R I R －＝并'计算出的并R '大 以上判断正确的是（ ） A ．①③ B.②④ C.①④ D.②③【解析】待测表的读数偏大，表明通过待测表G 的电流比准确时应通过G 的电流大，使G 的指针偏转较大，也说明并R 支路分去的电流过少，即并R 过大．【答案】C6．一只量程为15V 的电压表，串联一个3k Ω的电阻后，再去测量实际电压为15V 的路端电压时，电压表示数为12V ，那么这只电压表的内阻是 k Ω．用这串联着3k Ω电阻的电压表测量某段电路两端电压时，如果电压表的示数为4V ，则这段电路的电压实际为 V ． 【解析】设电压表内阻为g R ，则12153000R R g g =⨯+…① 由①得g R ＝12k Ω 设实际电压为U ，则U431212=+…② 由②得U ＝5V 【答案】12；57,mA 3I g =内阻Ω=100R g ,欲将其改装成 图10-4-16所示的两个量程的电压表，则=1R Ω；=2R Ω．【解析】电流表的满偏电压V 3.0R I U g g g ==．电压表量程为3V 时，由串联电路中的电压分配关系得gg11I U U R -=…①，电压表量程为15V 时，同理可得gg221I U U R R -=+…②，将上述两式代入数据可求出Ω=900R 1，Ω=4000R 2．【答案】900；40008.一个电流、电压两用表的电路如图10-4-17所示，小量程电流表G 的量程 是0.001A ，内阻是100Ω，两个电阻的阻值是Ω=Ω=01.1R ,9900R 21，问：（1）双刀双掷电键接到哪边是电流表，接到哪边是电压表？ （2）电流表、电压表的量程各是多大？【解析】（1）电键接到左边c 、d 上是电流表；接到右边a 、b 上是电压表．（2）当电键接到c 、d 上时，电阻2R 与小量程电流表G 并联，1R 不起作用．小量程电流表图10-4-15 R 1图10-4-17 15V图10-4-16G 满偏时，通过电阻2R 的电流为A 099.0A 01.1100001.0R R I I 2g g ≈⨯==' 所以做为电流表时的量程为A 1.0A )099.0001.0(I I I g =+='+=当电键接到a 、b 上时，电阻1R 与小量程电流表G 串联，2R 不起作用．小量程电流表G 满偏时，加在小量程电流表G 和电阻1R 上的总电压为V 10V )9900100(001.0)R R (I U 1g g =+⨯=+= 所以作为电压表时的量程为10V【答案】（1）电键接到c 、d 上是电流表，接到a 、b 上是电压表 （2）0.1A 10V9.有两只电压表A 和B ，量程已知，内阻不知等于多少；另有一节干电池，它的内阻不能忽略，但不知等于多少．只用这两只电压表、电键和一些连接用的导线，能通过测量计算这节电池的电动势（已知电动势不超出电压表的量程，干电池不许拆开）．（1）画出你测量时所用的电路图；（2）以测得的量作为已知量，导出计算电动势的式子．【解析】测量电路如图甲、乙所示，设电压表的内阻分别为A R 和B R ，电池的电动势为E ，内阻为r ．先将电压表A 串联接入电路中，如图甲所示记下其示数A U ，由闭合电路欧姆定律，有r R U U E AAA +=…① 然后，将电压表A 、B 同时串联接入电路中，如图乙所示,记下两表的示数A U '和B U ，同理又有r R U U U E A A B A '++'=…② 将AR r 等效为一个未知量，从①和②式中消去，得电源电动势为AA BA U U U U E '-=【答案】（1）电路图如图甲、乙所示 （2）AA BA U U U U E '-=10.有一电阻x R ，其阻值大约在40～50Ω之间，需要进一步测定其阻值，手边现有下列器材：有两种可供选用的电路如图10-4-18所示，实验要求多测几组电流、电压值，以便画出电流－电压关系图．(a)(b)图10-4-18 甲 乙为了实验能正常进行并减小测量误差，而且要 求滑动变阻器便于调节，在实验中应选图 所示的电路，应选代号是 的电流表和代号 是 的滑动变阻器．【解析】（1）电流表的选择：先估算电路中可能达到的最大电流（视滑动变阻器阻值R ＝0Ω）若使用A 1表时：A 15.0R R EI 1A x m =+=，已超过A 1表的量程．若使用A 2表时：A 20.0R R EI 2A x m =+='，未超过A 2表的量程．为遵循安全性原则，应选择电流表A 2．（2）测量电路的选择： 由于2Ax x v R RR R >，为遵循准确性原则，应选择电流表的外接法，即（b ）图．（3）滑动变阻器的选择：选择R 1时，电路中的最小电流约为A 06.0R R R EI 1A x m 2=++≈，电路中的电流范围为A 06.0～A 20.0．选择R 2时：电路中的最小电流约为A 005.0R R R EI 2A x m 2=++='，电路中的电流范围为A 005.0～A 20.0．由此可见，若使用R 2，当R 2阻值较大时，电流表的示数很小，读数误差较大，实际测量数据不能使用；若使用R1，电流可以从A 06.0逐渐增大．相比而言，使用R 2将导致电流强度随滑动变阻器位置变化过于敏感，实际上限制了R 2有效调节长度；而使用R 1有较大的有效调节长度．为遵循方便性原则，应选择R 1．【答案】（b ）； A 2；R 1第Ⅴ课时简单的逻辑电路1、如图，一个应用某逻辑电路制作的简单车门报警图。
高中物理题型分类汇总含详细答案----恒定电流
高中物理题型分类汇总含详细答案----恒定电流一、单选题1.某家用台灯可通过调节开关使它的亮度逐渐增大到最亮，若灯最亮时的电压为220V，工作电流为0.18A，则当电压为110V时，灯丝的电阻为（）A.等于1222ΩB.等于611ΩC.大于1222ΩD.小于1222Ω2.舒城正在创建交通安全文明城市，遵守交通法规从我做起。
根据你对斑马线旁边红、绿信号灯的了解，在图中符合实际的电路图是（）A. B. C. D.3.如图所示电路中，电源的内阻为r，三只灯泡原来都正常发光，当滑动变阻器的滑动触头P向左移动时，下面的判断不正确的是（）A.变亮B.变亮C.变亮D.路端电压变小4.如图所示，电路中每个电阻的阻值与电源内阻均相等，电容器C与其中一个电阻串联在一个支路，若闭合开关k、k1和k2，电容器的电荷量为Q，若只闭合k、k1时电容器的电量为Q1，若只闭合k、k2时电容器的电荷量Q2，则Q1、Q2分别为（）A.2Q，3QB.，C.，D.，5.如图所示的电路中，当变阻器R3的滑片向上移动时（）A.电压表示数变小，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小6.健康同学认为，欧姆表测量电阻不够准确，他想换用伏安法进一步测量一段阻值约为5Ω电阻丝的电阻，有下列器材与电路：a．电流表A1(0.6A，内阻约为0.1Ω)b．电流表A2(3A，内阻约为0.1Ω)c．电压表V1(3V，内阻约为6kΩ)d．电压表V2(15V，内阻约为20kΩ)e．滑动变阻器R1(2kΩ，0.5A)f．滑动变阻器R2(10Ω，2A)g．干电池E(3V，内阻约为0.05Ω)h．开关一个，带夹子的导线若干为了尽量减小测量数据的读数误差，他应该（）A.电流表选用a，电路选甲B.电流表选用b，电路选甲C.电流表选用a，电路选乙D.电流表选用b，电路选乙7.电路如图，电源内阻不可忽略，闭合开环后将滑动变阻器的滑动头P向右滑动，关于各表读数变化，下列说法正确的是（）A.电源电压不变，所以电压表读数不变B.电压表读数与电流表A1读数之比变大C.电流表A1读数变大D.电流表A2读数变大二、多选题8.如图所示，图线1、2表示的导体的电阻分别为，，则下列说法正确的是（）A.B.C.将与串联后接于电源上，则电流比I1：I2=1：1D.将R1与R2并联后接于电源上，则电流比I1∶I2=3∶19.如图甲所示为一电源路端电压与电流关系的函数图象,把此电源接在如图乙所示的电路中,其中, .则下列说法中错误的是()A.若C，D间连一电容为C=20μF的电容器,则电容器所带电荷量是B.若C，D间用一导线连接,则电源效率最高C.若在C，D间连一个理想电流表,其读数是0.375AD.若在C，D间连一个理想电压表,其读数是0.75V10.一个T形电路如图所示，电路中的电阻，，。
高考物理试题(解析版)分类汇编：08-恒定电流.docx

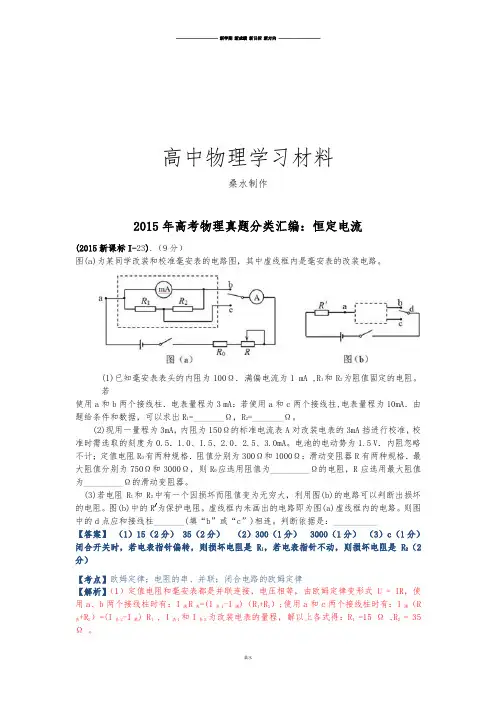

高中物理学习材料桑水制作2015年高考物理真题分类汇编：恒定电流(2015新课标I-23).（9分）图(a)为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路。
(1)已知毫安表表头的内阻为100Ω．满偏电流为1 mA ,R1和R2为阻值固定的电阻。
若使用a和b两个接线柱．电表量程为3 mA：若使用a和c两个接线拄,电表量程为10mA．由题给条件和数据，可以求出R1=_______Ω，R2=_______Ω。
(2)现用一量程为3mA，内阻为150Ω的标准电流表A对改装电表的3mA挡进行校准，校准时需选取的刻度为0.5．1.0、I.5、2.0．2.5、3.0mA。
电池的电动势为1.5 V．内阻忽略不计；定值电阻R0有两种规格．阻值分别为300Ω和1000Ω：滑动变阻器R有两种规格．最大阻值分别为750Ω和3000Ω，则R0应选用阻值为_________Ω的电阻，R应选用最大阻值为_________Ω的滑动变阻器。
(3)若电阻R1和R2中有一个因损坏而阻值变为无穷大，利用图(b)的电路可以判断出损坏的电阻。
图(b)中的R/为保护电阻。
虚线框内未画出的电路即为图(a)虚线框内的电路。
则图中的d点应和接线柱_______(填“b”或“c”)相连。
判断依据是：__________【答案】（1）15（2分） 35（2分）（2）300（1分） 3000（1分）（3）c（1分）闭合开关时，若电表指针偏转，则损坏电阻是R1，若电表指针不动，则损坏电阻是R2（2分）【考点】欧姆定律；电阻的串、并联；闭合电路的欧姆定律【解析】（1）定值电阻和毫安表都是并联连接，电压相等，由欧姆定律变形式U = IR，使用a、b两个接线柱时有：I满R表=(I表1-I满)（R1+R2）;使用a和c两个接线柱时有：I满（R 表+R2）=(I表2-I满) R1 , I表1和I表2为改装电表的量程，解以上各式得：R1 =15 Ω ,R2 = 35Ω。
高考物理专题复习：《恒定电流》附答案
新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。
（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。
以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。
则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。
高考物理专练题恒定电流(试题部分)
高考物理专练题恒定电流考点一电路的基本概念和规律1.一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ。
棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。
在棒两端加上恒定的电压U时,棒内产生电流,则自由电子定向移动的平均速率为()A.UneρL 2neρLC.neρLD.neρSLU答案A2.(2020届山西太原三校联考,6)有两个同种材料制成的导体,两导体是横截面为正方形的柱体,柱体高均为h,大柱体上底面边长为a,小柱体上底面边长为b,则()A.从图示电流方向看大柱体与小柱体的电阻之比为a∶bB.若电流方向竖直向下,大柱体与小柱体的电阻之比为a∶bC.从图示电流方向看大柱体与小柱体的电阻之比为1∶1D.若电流方向竖直向下,大柱体与小柱体的电阻之比为a2∶b2答案C3.(2020届河南平顶山联考,8)(多选)如图所示,A为电解槽,M为电动机,N为电炉,恒定电压U=12V,电解槽内阻r A=2Ω。
当S1闭合,S2、S3断开时,电流表A示数为6A;当S2闭合,S1、S3断开时,电流表A 示数为5A,且电动机输出功率为35W;当S3闭合,S1、S2断开时,电流表A示数为4A。
则()A.电炉的电阻为2ΩB.仅S1闭合时,电炉的发热功率为72WC.电动机的内阻为2.4ΩD.电解槽工作时,电能转化为化学能的功率为48W答案AB考点二闭合电路欧姆定律1.(2018河南名校联考,6)(多选)如图电路中,电源的内电阻为r,R1、R3、R4均为定值电阻,电表均为理想电表。
闭合开关S,当滑动变阻器R2的滑动触头向右滑动时,下列说法中正确的是()A.电压表的示数变小B.电流表的示数变小C.R1中电流的变化量一定大于R4中电流的变化量D.电压表示数的变化量与电流表示数的变化量之比一定小于电源的内电阻r答案BD2.在纯电阻电路中,当用一个固定的电源(设E、r是定值)向变化的外电阻供电时,关于电源的输出功率P随外电阻R变化的规律如图所示,则下列说法错误的是()A.当R=r时,电源有最大的输出功率B.当R=r时,电源的效率η=50%C.电源的输出功率P随外电阻R的增大而增大D.电源的效率η随外电阻R的增大而增大答案C3.(2018河南开封模拟,16)图甲所示是一种专供国内市场的家用电熨斗的电路图(额定电压为220V)。
2024年高考真题和模拟题物理分类汇编专题09 恒定电流(原卷版)
专题09恒定电流1.（2024年江西卷考题）7.石墨烯是一种由碳原子组成的单层二维蜂窝状晶格结构新材料，具有丰富的电学性能．现设计一电路测量某二维石墨烯样品的载流子（电子）浓度。
如图（a）所示，在长为a ，宽为b 的石墨烯表面加一垂直向里的匀强磁场，磁感应强度为B ，电极1、3间通以恒定电流I ，电极2、4间将产生电压U 。
当31.0010A I -=⨯时，测得U B -关系图线如图（b）所示，元电荷191.6010C e -=⨯，则此样品每平方米载流子数最接近（）A.191.710⨯B.151.710⨯C.202.310⨯D.162.310⨯2.（2024全国甲卷考题）12.如图，金属导轨平行且水平放置，导轨间距为L ，导轨光滑无摩擦。
定值电阻大小为R ，其余电阻忽略不计，电容大小为C 。
在运动过程中，金属棒始终与导轨保持垂直。
整个装置处于竖直方向且磁感应强度为B 的匀强磁场中。
(1)开关S 闭合时，对金属棒施加以水平向右的恒力，金属棒能达到的最大速度为v 0。
当外力功率为定值电阻功率的两倍时，求金属棒速度v 的大小。
(2)当金属棒速度为v 时，断开开关S，改变水平外力并使金属棒匀速运动。
当外力功率为定值电阻功率的两倍时，求电容器两端的电压以及从开关断开到此刻外力所做的功。
一、单选题1．（2024·广西·高考真题）将横截面相同、材料不同的两段导体1L 、2L 无缝连接成一段导体，总长度为1.00m，接入图甲电路。
闭合开关S，滑片P 从M 端滑到N 端，理想电压表读数U 随滑片P 的滑动距离x 的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（）A．2:3B．2:1C．5:3D．1:32．（2024·江西南昌·三模）在如图所示的电路中，已知A、B 两个电容器的电容之比A B :1:2C C ，每个电阻都相同，则两个电容器带电量之比A B :Q Q 为（）A．1:2B．2:3C．1:1D．2:13．（2024·北京顺义·一模）某同学想通过测绘一只额定电压为2.5V 小灯泡的I -U 图像来研究小灯泡的电阻随电压变化的规律。
专题20恒定电流-三年(2022-2024)高考物理真题分类汇编(全国通用)
恒定电流专题20考点01电路定律1.（2024年高考广西卷）将横截面相同、材料不同的两段导体1L、2L无缝连接成一段导体，总长度为1.00m，接入图甲电路。
闭合开关S，滑片P从M端滑到N端，理想电压表读数U随滑片P的滑动距离x的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（）A.2:3B.2:1C.5:3D.1:3【答案】B 【解析】根据电阻定律L R Sρ=根据欧姆定律ΔΔU I R=⋅整理可得S U I Lρ∆=⋅结合题图可知导体1L 、2L 的电阻率之比120.220.25==0.50.211.000.25ρρ--故选B 。
2.（2024年高考甘肃卷）一平行板电容器充放电电路如图所示。
开关S 接1，电源E 给电容器C 充电；开关S 接2，电容器C 对电阻R 放电。
下列说法正确的是（）A.充电过程中，电容器两极板间电势差增加，充电电流增加B.充电过程中，电容器的上极板带正电荷、流过电阻R 的电流由M 点流向N 点C.放电过程中，电容器两极板间电势差减小，放电电流减小D.放电过程中，电容器的上极板带负电荷，流过电阻R的电流由N点流向M点【答案】C【解析】充电过程中，随着电容器带电量的增加，电容器两极板间电势差增加，充电电流在减小，故A错误；根据电路图可知，充电过程中，电容器的上极板带正电荷、流过电阻R的电流由N点流向M点，故B错误；放电过程中，随着电容器带电量的减小，电容器两极板间电势差减小，放电电流在减小，故C正确；根据电路图可知，放电过程中，电容器的上极板带正电荷，流过电阻R的电流由M点流向N点，故D错误。
3．（2024高考北京卷）如图所示为一个加速度计的原理图．滑块可沿光滑杆移动，滑块两侧与两根相同的轻弹簧连接；固定在滑块上的滑动片M下端与滑动变阻器R接触良好，且不计摩擦；两个电源的电动势E 相同，内阻不计．两弹簧处于原长时，M位于R的中点，理想电压表的指针位于表盘中央．当P端电势高于Q端时，指针位于表盘右侧．将加速度计固定在水平运动的被测物体上，则下列说法正确的是（）A．若M位于R的中点右侧，P端电势低于Q端B．电压表的示数随物体加速度的增大而增大，但不成正比C．若电压表指针位于表盘左侧，则物体速度方向向右D．若电压表指针位于表盘左侧，则物体加速度方向向右【参考答案】．D电势、电阻定律【名师解析】由题意可知，M位于R中点位置时与两电源间的电势相等，设R的中点电势为零，则M位于R的中点右侧，P端电势高于Q端电势，A错误；由欧姆定律及电阻定律可知，P端与Q端电势差与指针偏离R中点的距离x成正比，B错误；已知电压表指针位于表盘左侧，只能确定加速度的方向，不能确定速度的方向，C错误；已知电压表指针位于表盘左侧，滑块左侧弹簧压缩、右侧弹簧伸长，滑块所受合力向右，故物体加速度方向向右，D正确．4、（2023学业水平等级考试上海卷）如图所示电路中，有四个完全相同的小灯泡，不考虑电阻随温度的变化，则最亮的灯泡是A.灯泡1B.灯泡2C.灯泡3D.灯泡4【参考答案】A【名师解析】最亮的灯泡是实际电功率最大，通过的电流最大，根据串并联电路规律可知，最亮的灯泡是灯泡1，A正确。
物理试卷分类汇编物理部分电路欧姆定律(及答案)及解析
物理试卷分类汇编物理部分电路欧姆定律(及答案)及解析一、高考物理精讲专题部分电路欧姆定律1．恒定电流电路内各处电荷的分布是稳定的，任何位置的电荷都不可能越来越多或越来越少，此时导内的电场的分布和静电场的性质是一样的，电路内的电荷、电场的分布都不随时间改变，电流恒定.（1）a. 写出图中经△t 时间通过0、1、2，3的电量0q ∆、1q ∆、2q ∆、3q ∆满足的关系，并推导并联电路中干路电流0I 和各支路电流1I 、2I 、3I 之间的关系；b. 研究将一定量电荷△q 通过如图不同支路时电场力做功1W ∆、2W ∆、3W ∆的关系并说明理由；由此进一步推导并联电路中各支路两端电压U 1、U 2、U 3之间的关系；c. 推导图中并联电路等效电阻R 和各支路电阻R 1、R 2、R 3的关系.（2）定义电流密度j 的大小为通过导体横截面电流强度I 与导体横截面S 的比值，设导体的电阻率为ρ，导体内的电场强度为E ，请推导电流密度j 的大小和电场强度E 的大小之间满足的关系式.【答案】(1)a.0123q q q q ∆=∆+∆+∆,0123 I I I I =++ b.123W W W ∆=∆=∆,123U U U == c. 1231111R R R R =++ (2)j E l ρ= 【解析】 【详解】（l ）a. 0123q q q q ∆=∆+∆+∆03120123q q q qI I I I t t t t∆∆∆∆====∆∆∆∆ ∴0123 I I I I =++即并联电路总电流等于各支路电流之和。
b. 123W W W ∆=∆=∆理由：在静电场和恒定电场中，电场力做功和路径无关，只和初末位置有关. 可以引进电势能、电势、电势差（电压）的概念.11W U q ∆=∆，22W U q ∆=∆，33W U q∆=∆ ∴123U U U ==即并联电路各支路两端电压相等。
c. 由欧姆定律以及a 、b 可知：1231111R RR R =++ （2）I j S =，U I R=，U EL =，L R S ρ= ∴j E lρ=2． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化） （4）磁场反向，磁敏电阻的阻值不变． 【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于x VA xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯，431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U、I值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．3．在如图所示的电路中，电源的电动势E=6．0V，内电阻r=1．0Ω，外电路的电阻R=11．0Ω．闭合开关S．求：（1）通过电阻R的电流Ⅰ；（2）在内电阻r上损耗的电功率P；（3）电源的总功率P总．【答案】（1）通过电阻R的电流为0．5A；（2）在内电阻r上损耗的电功率P为0．25W；（3）电源的总功率P总为3W．【解析】试题分析：（1）根据闭合电路欧姆定律，通过电阻R的电流为：，（2）r上损耗的电功率为：P=I2r=0．5×0．5×1=0．25W，（3）电源的总功率为：P总=IE=6×0．5=3 W．考点：闭合电路的欧姆定律；电功、电功率．4．有三盘电灯L1、L2、L3，规格分别是“110V，100W”，“110V，60W”，“110V，25W”要求接到电压是220V的电源上，使每盏灯都能正常发光．可以使用一直适当规格的电阻，请按最优方案设计一个电路，对电阻的要求如何？【答案】电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【解析】将两个电阻较大的电灯“110V 60W”、“110V 25W”与电阻器并联，再与“110V100W”串连接在220V的电源上，电路连接如图所示，当左右两边的总电阻相等时才能各分压110V，使电灯都正常发光．由公式P=UI得L1、L2、L3的额定电流分别为：I1==A=A，I2==A=A，I3=A=A则通过电阻R的电流为 I=I1﹣I2﹣I3=A=AR==Ω=806.7Ω答：电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【点评】本题考查设计电路的能力，关键要理解串联、并联电路的特点，知道用电器在额定电压下才能正常工作，设计好电路后要进行检验，看是否达到题目的要求．5．在图所示的电路中，小量程电流表的内阻Rg＝100Ω，满偏电流Ig＝1mA，R1＝900Ω，R2＝100 999Ω．（1）当S1和S2均断开时，改装所成的表是什么表？量程为多大？（2）当S1和S2均闭合时，改装所成的表是什么表？量程为多大？【答案】（1）电压表 1 V （2）电流表 1 A【解析】【分析】本题的关键是明确串联电阻具有分压作用，并联电阻具有分流作用，即电流表改装为电压表时，应将电流表与电阻串联，改装为电流表时，应将电流表与电阻并联．【详解】由图示电路图可知，当S1和S2均断开时，G与R1串联，此时为电压表，改装后电压流表量程为：U=I g（R1+R g）=0.001×（100+900）=1.0V；由图示电路图可知，当S1和S2均闭合时，G 与R 2并联，此时为电流表，改装后电流表量程为：I=I g +I R2=I g +2g gI R R =0.001+0.001100100999⨯=1.0A ； 【点睛】明确串联电阻具有分压作用和并联电阻具有分流作用的含义，理解电压表与电流表改装的原理．6．如图所示，足够长的U 形光滑导体框固定在水平面上，宽度为L ，一端连接的电阻为R 。
(高中物理)物理历年真题专题7恒定电流
备战年高考物理历年真题 专题7 恒定电流【高考】1．〔〕如下列图电路，电源内阻不可忽略。
开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中，A ．电压表与电流表的示数都减小B ．电压表与电流表的小数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大 2.〔全国〕〔15分〕〔注意：在试题卷上答题无效〕如图，两根足够长的金属导轨ab 、cd 竖直放置，导轨间距离为L ，电阻不计。
在导轨上端并接2个额定功率均为P 、电阻均为R 的小灯泡。
整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直。
现将一质量为m 、电阻可忽略不计的金属棒MN 从图示位置由静止开始释放。
金属棒下落过程中保持水平，且与导轨接触良好。
某时刻后两灯泡保持正常发光。
重力加速度为g 。
求：〔1〕磁感应强度的大小；〔2〕灯泡正常发光时导体棒的运动速率。
【解析】〔1〕设小灯泡的额定电流为I 0，有P = I 02R ①根据题意，金属棒MN 沿导轨竖直下落的某时刻后，小灯泡保持正常发光，流经MN 的电流为I = 2I 0②此时金属棒MN 所受的重力和安培力相等，下落的速度到达最大值，有mg = BLI ③联立①②③式得式得B = mg 2L R P④ A V S E ，r R 2 R 0 N c Ld〔2〕设灯泡正常发光时，导体棒的速率为v ，由电磁感应定律与欧姆定律得E = BLv ⑤E = RI 0⑥联立①②④⑤⑥式得v = 2P mg⑦ 【答案】A.【解析】.对于电路①①与b 对应； 对于电路②，滑动变阻器触头向右滑动时，灯泡亮度增加，电流表示数变大，当滑动变阻器触头滑到最右端时，造成短路，从而烧毁电流表，之后，灯泡变得最亮.据此判断，②与c 对应；对于电路③，由于电压表串联进了电路，而电压表内电阻很大，滑动变阻器触头时，灯泡不亮，电流表示数几乎没有变化，据此判断③与a 对应；对于电路④，随着滑动变阻器触头向右滑动，灯泡不亮，电流表将被短路烧毁.所以，③①②④对以a 、b 、c 、d.4．〔〕如下列图电路中，闭合电键S ，当滑动变阻器的滑动触头P 从最高端向下滑动时，[(A)电压表V 读数先变大后变小，电流表A 读数变大(B)电压表V 读数先变小后变大，电流表A 读数变小(C)电压表V 读数先变大后变小，电流表A 读数先变小后变大(D)电压表V 读数先变小后变大，电流表A 读数先变大后变小5.〔〕如图，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，V 与A 分别为电压表与电流表。
五年(2019-2023)高考物理真题分项汇编(全国通用)：恒定电流 (解析版)
专题08恒定电流一、单选题1(2023·海南·统考高考真题)如图所示电路，已知电源电动势为E ，内阻不计，电容器电容为C ，闭合开关K ，待电路稳定后，电容器上电荷量为()A.CEB.12CE C.25CE D.35CE 【答案】C【详解】电路稳定后，由于电源内阻不计，则整个回路可看成3R 、2R 的串联部分与R 、4R 的串联部分并联，若取电源负极为零电势点，则电容器上极板的电势为φ上=E 5R⋅2R =2E 5电容器下极板的电势为φ下=E 5R⋅4R =4E 5则电容两端的电压U 下上=2E5则电容器上的电荷量为Q =CU 上下=25CE故选C 。
2(2022·北京·高考真题)某同学利用压力传感器设计水库水位预警系统。
如图所示，电路中的R 1和R 2，其中一个是定值电阻，另一个是压力传感器(可等效为可变电阻)。
水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。
当a 、b 两端的电压大于U 1时，控制开关自动开启低水位预警；当a 、b 两端的电压小于U 2(U 1、U 2为定值)时，控制开关自动开启高水位预警。
下列说法正确的是()A.U 1<U 2B.R 2为压力传感器C.若定值电阻的阻值越大，开启高水位预警时的水位越低D.若定值电阻的阻值越大，开启低水位预警时的水位越高【答案】C【详解】AB ．题意可知水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。
控制开关自动开启低水位预警，此时水位较低，压力传感器的电阻值较大，由于a 、b 两端此时的电压大于U 1，根据串联电路电压分部特点可知，R 1为压力传感器，故高水位时压力传感器的电阻值越小，R 1压力传感器两端电压变小，U 1>U 2，AB 错误；CD ．根据闭合电路欧姆定律可知，a 、b 两端的电压为U =E R 1+R 2R 1=E1+R 2R 1若定值电阻的阻值越大，当开启低水位预警时a 、b 两端的电压大于U 1时，R 1压力传感器阻值需要越大，则水位越低；当a 、b 两端的电压小于U 2时开启高水位预警时，R 1压压力传感器阻值需要越大，则水位越低。
2024年高考物理真题和模拟题分类汇编专题10恒定电流含解析
【答案】C
【解析】
粒子运动的轨迹过程图，如图所示轨迹圆恰好与BC边相切
粒子恰好从AB边穿出磁场 临界轨迹对应的半径为
依据洛伦兹力供应向心力可得
联立可得
故选C。
【答案】B
【解析】由于调零时，就是把两表笔短接，通过电流表的示数是满偏电流，即1.5V=200μA×R内；当接电阻Rx时，电流表的示数为50μA，则1.5V=50μA×(R内+Rx)；解之得Rx=22.5 kΩ，选项B正确。
2. (2024· 北京通州一模)如图所示的电路中，电源电动势为E、内阻为r，R0为定值电阻，R为滑动变阻器（最大阻值大于 ）。闭合开关S，调整R的阻值，使电路中的电流为I，下列说法正确的是（ ）
A. 此时电源的输出功率为EI
B. 此时滑动变阻器的阻值
C. 滑动变阻器R的触头从左向右滑动的过程中，路端电压渐渐增大
D. 调整滑动变阻器R的阻值，当 时滑动变阻器消耗的电功率最大
【答案】D
【解析】此时电源的输出功率为P出=UI=I（R0+R），选项A错误；
此时滑动变阻器的阻值 -r，选项B错误；
滑动变阻器R的触头从左向右滑动的过程中，变阻器的电阻渐渐减小，外电路的电阻减小，矿路端电压渐渐减小，选项C错误；
【答案】C
【解析】要看电源的总功率P与I的关系，则依据P=EI可知，P与I成正比例关系，故选项AB错误；
再看电源的总功率P与U的关系，则依据P=EI=E = ，可见，P与U是一次函数关系，选项C正确，D错误。
4. (2024· 云南曲靖一模)如图所示，在边长为a的正三角形区域内存在着方向垂直于纸面对外、磁感应强度大小为B的匀强磁场。一个质量为m、电荷量为+q的带电粒子(重力不计)从AB边的中点O以某一速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB边的夹角为60°。若粒子在磁场中运动的过程中恰好与CB边相切，并从AB边穿出磁场，则v的大小为（ ）
2017-2022年全国各地高考物理真题汇编：恒定电流(Word版含答案)
2017-2022年全国各地高考物理真题汇编：恒定电流学校:___________姓名：___________班级：___________考号：___________一、选择题（本大题共16题）1．（2022·浙江·高考真题）某节水喷灌系统如图所示，水以015m/s v =的速度水平喷出，每秒喷出水的质量为2.0kg 。
喷出的水是从井下抽取的，喷口离水面的高度保持H =3.75m 不变。
水泵由电动机带动，电动机正常工作时，输入电压为220V ，输入电流为2.0A 。
不计电动机的摩擦损耗，电动机的输出功率等于水泵所需要的输入功率。
已知水泵的抽水效率（水泵的输出功率与输入功率之比）为75%，忽略水在管道中运动的机械能损失，则（ ）A ．每秒水泵对水做功为75JB ．每秒水泵对水做功为225JC ．水泵输入功率为440WD ．电动机线圈的电阻为10Ω2．（2020·江苏·高考真题）某汽车的电源与启动电机、车灯连接的简化电路如图所示。
当汽车启动时，开关S 闭合，电机工作，车灯突然变暗，此时（ ）A ．车灯的电流变小B ．路端电压变小C ．电路的总电流变小D ．电源的总功率变大3．（2021·江苏·高考真题）有研究发现，某神经细胞传递信号时，离子从细胞膜一侧流到另一侧形成跨膜电流，若将该细胞膜视为8110F -⨯的电容器，在2ms 内细胞膜两侧的电势差从70mV -变为30mV ，则该过程中跨膜电流的平均值为（ ）A ．71.510A -⨯B ．7210A -⨯C ．73.510A -⨯D ．7510A -⨯4．（2020·海南·高考真题）一车载加热器（额定电压为24V ）发热部分的电路如图所示，a 、b 、c 是三个接线端点，设ab 、ac 、bc 间的功率分别为ab P 、ac P 、bc P ，则（ ）A ．ab bc P P >B ．ab ac P P =C ．ac bc P P =D ．ab ac P P <5．（2020·北京·高考真题）图甲表示某金属丝的电阻R 随摄氏温度t 变化的情况。
高考物理试题分类汇编八、恒定电流
恒定电流一、选择题1．（全国新课标II 卷，17）阻值相等的四个电阻，电容器C 及电池E （内阻可忽略）连接成如图所示电路．开关S 断开且电流稳定时，C 所带的电荷量为1Q ；闭合开关S ，电流再次稳定后，C 所带的电荷量为2Q ．1Q 与2Q 的比值为A ．25B ．12C ．35D ．23【答案】C【解析】由已知可得：11Q =U C 22Q =U C 则1122Q U =Q U S 断开时等效电路如下()()()()1R R +R R +R +R 1U =E R R +R 2R +R +R +R⋅⨯1E 5= S 闭合时等效电路如下2R R1R +R U =E 3R +R +R⋅=则1122Q U 3=Q U 5= 2.（北京卷，19）某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合。
为使实验结果尽可能准确，最不可取的一组器材是A.一个安培表、一个伏特表和一个滑动变阻器B.一个伏特表和多个定值电阻C.一个安排表和一个电阻箱D.两个安培表和一个滑动变阻器【答案】D【解析】A 中根据闭合回路欧姆定律可得E U Ir =+，可测量多组数据列式求解，A 正确；B 中根据欧姆定律可得()U E r R R=+，测量多组数据可求解，B 正确；C 中根据欧姆定律可得()E I R r =+，可测量多组数据列式求解，C 正确；D 中两个安培表和一个滑动变阻器，由于不知道滑动变阻器电阻，故无法测量，D 错误；3. （上海卷，13）电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（A ）电动势是一种非静电力（B ）电动势越大，表明电源储存的电能越多（C ）电动势的大小是非静电力做功能力的反映（D ）电动势就是闭合电路中电源两端的电压【答案】C【解析】电动势是反映电源通过非静电力做功将其它形式的能转化为电势能本领的物理量，电动势越大说明这种转化本领越强，但不能说明储存的电能越多，故选项A 、B 错误而选项C 正确；闭合电路中电源两端电压大小等于外电压大小，故选项D 错误。
全国各地高考招生物理试题汇编--恒定电流
1(2013安徽高考)．用图示的电路可以测量电阻的阻值。
图中R x 是待测电阻，R 0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝。
闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得1MP l =，2PN l =，则R x 的阻值为A ．102l R l B ．1012lR l l + C ．201l R l D ．2012lR l l +【答案】C2【2013江苏高考】. (8 分)为探究小灯泡的电功率P 和电压U 的关系,小明测量小灯泡的电压U 和电流I,利用P =UI 得到电功率. 实验所使用的小灯泡规格为“3. 0 V 1. 8 W ”,电源为12 V 的电池,滑动变阻器的最大阻值为10Ω .(1)准备使用的实物电路如题10-1 图所示. 请将滑动变阻器接入电路的正确位置. (用笔画线代替导线)(2)现有10 Ω、20 Ω和50 Ω的定值电阻,电路中的电阻R 1 应选_______Ω的定值电阻. (3)测量结束后,应先断开开关,拆除______两端的导线,再拆除其他导线,最后整理好器材.(4)小明处理数据后将P 、U 2描点在坐标纸上,并作出了一条直线,如题10-2 图所示. 请指出图象中不恰当的地方. 10答案. (1)(见右图) (2)10 (3)电池(4)图线不应画为直线;横坐标的标度不恰当.3【2013江苏高考】. 在输液时,药液有时会从针口流出体外,为了及时发现 ,设计了一种报警装置,电路如图所示. M 是贴在针口处的传感器,接触到药液时其电阻R M 发生变化,导致S 两端电压U 增大, 装置发出警报,此时GMNPR 0 R x(A)R M 变大,且R 越大,U 增大越明显 (B)R M 变大,且R 越小,U 增大越明显 (C)R M 变小,且R 越大,U 增大越明显 (D)R M 变小,且R 越小,U 增大越明显 答案：C4【2013上海高考】．在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。
2010-2019年高考物理真题分专题训练 专题10 恒定电流(教师版含解析)
十年高考真题分类汇编(2010－2019) 物理专题 10恒定电流选择题：1.(2019•江苏卷•T 3)如图所示的电路中，电阻R =2Ω.断开S 后，电压表的读数为3V ；闭合S 后，电压表的读数为2V ，则电源的内阻r 为A.1ΩB.2ΩC.3ΩD.4Ω【答案】A 【解析】开关s 断开时有：3V E =，开s 闭合时有：2ER R r=+，其中2R =Ω，解得：1r =Ω，故A 正确。
2.(2016·上海卷)电源电动势反映了电源把其他形式的能量转化为电能的能力，因此 A.电动势是一种非静电力B.电动势越大，表明电源储存的电能越多C.电动势的大小是非静电力做功能力的反映D.电动势就是闭合电路中电源两端的电压 【答案】C【解析】电动势是反映电源通过非静电力做功将其他形式的能转化为电势能本领的物理量，电动势越大说明这种转化本领越强，但不能说明储存的电能越多，故选项A 、B 错误、C 正确；闭合电路中电源两端电压大小等于外电压大小，故选项D 错误。
【考点定位】电动势【方法技巧】本题需要理解电动势的物理意义，电源电动势在闭合电路中的能量分配。
3.(2016·北京卷·T19)某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合。
为使实验结果尽可能准确，最不可取的一组器材是 A.一个安培表、一个伏特表和一个滑动变阻器B.一个伏特表和多个定值电阻C.一个安培表和一个电阻箱D.两个安培表和一个滑动变阻器 【答案】D试题分析：A 中根据闭合回路欧姆定律可得E U Ir =+，可测量多组数据列式求解，A 正确；B 中根据欧姆定律可得()UE r R R=+，测量多组数据可求解，B 正确；C 中根据欧姆定律可得()E I R r =+，可测量多组数据列式求解，C 正确；D 中两个安培表和一个滑动变阻器，由于不知道滑动变阻器电阻，故无法测量，D 错误；4.(2015·安徽卷·T17)一根长为L ，横截面积为S 的金属棒，其材料的电阻率为ρ。
1994-2013年恒定电流高考试题
（1994）.如图19-3所示的电路中,电源的电动势为ε,内阻为r.当可变电阻的滑片P 向b 点移动时,电压表V 1的读数U 1与电压表V 2的读数U 2的变化情况是(A)U 1变大,U 2变小 (B)U 1变大,U 2变大 (C)U 1变小,U 2变小 (D)U 1变小,U 2变大1. (95)两个定值电阻R 1、R 2串联后接在输出电压U 稳定于12伏的直流电源上.有人把一个内阻不是远大于R 1、R 2的电压表接在R 1两端(如图3),电压表的示数为8伏.如果把此电压表改接在R 2的两端,则电压表的示数将( )A.小于4vB.等于4vC.大于4v,小于8vD.等于8v 或大于8v2. (95)在如图5电路中,电键K 1、K 2、K 3、K 4均闭合,C 是极板水平放置的平行板电容器,板间悬浮着一油滴P.断开哪一个电键后P 会向下运动?( ) A.K 1B.K 2C.K 3D.K 43．(97)如图所示的电路中，电源的电动势恒定，要想使灯泡变暗，可以 （A ）增大R1 （B ）减小R1 （C ）增大R2 （D ）减小R24．(98上海)如图电路中，电源E 的电动势为3.2V ，电阻R 的阻值为30Ω，小灯泡L 的额定电压为3 V ，额定功率为4.5W 。
当电键S 接位置1时，电压表的读数为3V ，那么当电键S 接到位置2时，小灯泡L 的发光情况是A ．很暗，甚至不亮B ．正常发光C ．比正常发光略亮D ．有可能被烧坏 5.(98)图示的两种电路中，电源相同，各电阻器阻值相等，各电流表的内阻相等且不可忽略不计。
电流表A 1、A 2、A 3和A 4读出的电流值分别为I 1、I 2、I 3和I 4。
下列关系式中正确的是（A ）I 1＝I 3 （B ）I 1<I 4 （C ）I 2＝2I 1 （D ）I 2<I 3+I 46.(00上海)某脉冲激光器的耗电功率为2×103瓦，每秒钟输出10个光脉冲，每个脉冲持续的时间为10-8秒，携带的能量为0.2焦耳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011普通高校招生考试试题汇编-恒定电流Ⅱ（2011安徽）．（1）某同学实用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1k”挡位，测量时针偏转如图（a ）所示。
请你简述接下来的测量过程： ① ； ② ； ③ ； ④测量结束后，将选择开关旋到“OFF”挡。
（2）接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图（b ）所示。
其中电压表内阻约为5k ，电流表内阻约为5 。
图中部分电 路已经连接好，请完成实验电路的连接。
（3）图（c ）是一个多量程多用电表的简化电路图，测量电流、 电压和电阻各有两个量程。
当转换开关S 旋到位置3时，可用 来测量 ；当S 旋到位置 时，可用来测量电 流，其中S 旋到位置 时量程较大。
Ⅱ．（1）①断开待测电阻，将选择开关旋到“×100”档：②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”；③再接入待测电阻，将指针示数×100，即为待测电阻阻值。
（2）如图所示（3）电阻 1、2 123（2011全国卷1）．(12分)(．注意：在试题卷上作答无效．．．．．．．．．．．．)．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。
现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA 的电流表，电阻箱，导线若干。
实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值。
完成下列填空：(1)仪器连线如图l 所示(a 和b 是多用电表的两个表笔)。
若两电表均正常工作，则表笔a 为_________ (填“红”或“黑”)色；(2)若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2(a)，(b)，(c)所示，则多用电表的读数为_________Ω．电流表的读数为_________mA ，电阻箱的读数为_________Ω：图(b )ABEE /红表笔黑表笔1 2 3 4 5 6图(c)(3)将图l中多用电表的两表笔短接，此时流过多用电表的电流为_________mA；(保留3位有效数字)(4)计算得到多用电表内电池的电动势为_________V。
(保留3位有效数字)解析：(1)黑(2)14.0、53.0、4.6 (3)102 (4)1.54电表内阻r=15Ω,外阻为R=4.6Ω此时电流为：I=53mA,求出E=I(R+r)=1.54V，从而求出短路电流：I′=Er=102mA1.如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表。
初始时S0与S均闭合，现将S断开，则A.○V的读数变大，○A的读数变小B.○V的读数变大，○A的读数变大C.○V的读数变小，○A的读数变小D.○V的读数变小，○A的读数变大解析：S开，相当于电阻变大，总电流减小，故端电压增大，○V的读数变大，把R1归为内阻，则R3中的电压也增大，R3中的电流也增大，R3中的电压也增大，13（2011海南）.图1是改装并校准电流表的电路图，已知表头a 的量程为Ig=600A 内阻为Rg ，A 是标准电流表，要求改装后的电流表量程为I=60mA 。
完成下列填空。
（1）图1中分流电阻Rp 的阻值为_______。
99g R（2）在电表改装成后的某次校准测量中，a 表的示数如图所是，由此读出流过a 电流表的电流为___ 49.5mA 。
此时流过分流电阻R 跑的电流为_______49.0mA （保留一位小数）22．（2011全国理综）.（5分） 为了测量一微安表头A 的内阻，某同学设计了如图所示的电路。
图中A 0是标准电流表，R 0和R N 分别是滑动变阻器和电阻箱，S 和S 1分别是单刀双掷开关和单刀开关，E 是电池。
完成下列实验步骤中的填空：（1）将S 拨向接点1，接通S 1，调节________,使待测表头指针偏转到适当位置，记下此时_____的读数I ；（2）然后将S 拨向接点2，调节________,使________,记下此时R N 的读数；（3）多次重复上述过程，计算R N 读数的________,此即为待测微安表头内阻的测量值。
解析：（1）R 0、标准电流表A 0；（2）R N ，标准电流表A 0的示数为I ；（3）平均值 5．（2011天津）（4）某同学测量阻值约为25kΩ的电阻R x ，现备有下列器材： A ．电流表（量程100 μA ，内阻约为 2 kΩ）； B ．电流表（量程500 μA ，内阻约为300 Ω）； C ．电压表（量程15 V ，内阻约为100 kΩ）； D ．电流表（量程50 V ，内阻约为500 kΩ）； E ．直流电源（20 V ，允许最大电流1 A ）；F．滑动变阻器（最大阻值1 kΩ，额定功率1 W）；G．电键和导线若干。
电流表应选 B ，电压表应选 C 。
（填字母代号）该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：①电流表应采用内接的方法；②滑动变阻器应采用分压器方式的接法。
【解析】：电学实验选择仪器的一般步骤如下：①根据量程选择电流表和电压表，不能超过表的量程，不能量程太大导致表的读数偏小；②根据题中关键语句，如精确测量，从零开始连续可调等等选择分压电路亦或是限流电路；分压电路滑动变阻器选择小阻值，限流电路滑动变阻器选择大阻值；③选择电流表的内外接法，一般的原则是“大内偏大，小外偏小”；也可以根据VxRR与xARR之间的关系来判断，当VxRR>xARR时，采用电流表的外接法，反之选择电流表内接法。
（1）本题中，待测电阻R x的阻值约为25kΩ，直流电源电动势为20V，经粗略计算电路中最大的电流约为max320V800μA2510EIR≈==⨯Ω，所以电流表选择B；虽然电压表C 的量程不足，但是相比起来电压表D的量程超过太多，读数偏小，所以电压表选择C 表。
（2）根据本题解析的第②、③两条原则可知电路图的问题为：①电流表应采用内接的方法；②滑动变阻器应采用分压器方式的接法。
22（2011浙江）.（10分）在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S=0.20mm 2的金属丝a 、b 、c 的电阻率，采用如图所示的实验电路，M 为金属丝c 的左端点，O 为金属丝a 的右端点，P 是金属丝上可移动的接触点。
在实验过程中，电流表读数始终A I 25.1=。
电压表读数U 随OP 间距离x 的变化如下表： （2）求出金属丝的电阻率ρ，并进行比较。
x /mm 600700 8009001000 1200 1400 1600 1800 20002100 2200 2300 2400 U/V3.954.505.10 5.906.506.656.826.937.027.157.858.509.059.7522.答案：（1）如图所示； （2）电阻率的允许范围：a ρ：m ⋅Ω⨯-61096.0~m ⋅Ω⨯-61010.1b ρ：m ⋅Ω⨯-6105.8~m ⋅Ω⨯-71010.1c ρ：m ⋅Ω⨯-61096.0~m ⋅Ω⨯-61010.1通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率。
解析：（1）以OP 间距离x 为横轴，以电压表读数U 为纵轴，描点、连线绘出电压表读数U 随OP 间距离x 变化的图线。
（2）根据电阻定律S l R ρ=可得lS I U l S R ⋅=⋅=ρ。
m m a ⋅Ω⨯=⋅Ω⨯-⨯⨯⨯-=---6361004.110)6001000(25.11020.0)9.35.6(ρ m m b ⋅Ω⨯=⋅Ω⨯-⨯⨯⨯-=---736106.910)10002000(25.11020.0)5.61.7(ρ m m c ⋅Ω⨯=⋅Ω⨯-⨯⨯⨯-=---6361004.110)20002400(25.11020.0)1.77.9(ρ 通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率。
（2）在“描绘小电珠的伏安特性曲线”实验中，所用器材有：小电珠（2.5V ，0.6W ），滑动变阻器，多用电表，电流表，学生电源，开关，导线若干。
①粗测小电珠的电阻，应选择多用电表_____倍率的电阻档（请填写“x1”、“x10”或“x100”）；调零后，将表笔分别与小电珠的两极连接，示数如图16，结果为_____ Ω②实验中使用多用电表测量电压，请根据实验原理图17完成实物图18中的连线。
③开关闭合前，应将滑动变阻器的滑片P置于____端。
为使小电珠亮度增加，P应由中点向_____端滑动。
④下表为电压等间隔变化测得的数据，为了获得更准确的实验图象，必须在相邻数据点___ __间多测几组数据（请填写“ab” “bc” “cd” “de”或“ef”）数据点 a b c d e FU/V 0.00 0.50 1.00 1.50 2.00 2.50I/A 0.000 0.122 0.156 0.185 0.216 0.244解析：答案：（2）x1 7.5 左端右端ab①电珠电阻较小，故选“x1”档②如右图③P置左端电珠两端电压最小④ab之间电流值相差太大21．(2011北京)（1）用如图1所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
请根据下列步骤完成电阻测量:①旋动部件________，使指针对准电流的"0"刻线。
②将K旋转到电阻挡"×l00"的位置。
③将插入"十"、"－"插孔的表笔短接，旋动部件_______，使指针对准电阻的_________ (填"0刻线"或"∞刻线")。
④将两表笔分别与侍测电阻相接，发现指针偏转角度过小。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按_______的顺序避行操作，再完成读数测量。
A．将K旋转到电阻挡"×1k"的位置B．将K旋转到电阻挡"×10"的位置C．将两表笔的金属部分分别与被测电阻的两恨引线相接D．将两表笔短接，旋动合适部件，对电表进行校准21．答案：（1）○1S○3T0刻线○4ADC6(2011上海)．右表是某逻辑电路的真值表，该电路是答案：D12(2011上海)．如图所示电路中，闭合电键S ，当滑动变阻器的滑动触 头P 从最高端向下滑动时，(A)电压表V 读数先变大后变小，电流表A 读数变大 (B)电压表V 读数先变小后变大，电流表A 读数变小(C)电压表V 读数先变大后变小，电流表A 读数先变小后变大 (D)电压表V 读数先变小后变大，电流表A 读数先变大后变小 答案：A29（2011上海）．(9 分)实际电流表有内阻，可等效为理想电流表与电阻的串联。
