耐火材料厂工艺设计概论及CAD培训教材
第1章耐火材料工厂工艺设计概论设计总论
A. 设计任务书的作用、形式、内容
形式
➢ 计划任务书来源于国家长远计划，由设计 院草拟，却是国家计委审批后正式下达的 。这是由当时的社会背景所决定的，“一五” 期间的156个项目，主要是为立足于保卫祖 国，打赢战争，把国防需要放在首位。
2020/7/23
A. 设计任务书的作用、形式、内容
2020/7/23
“设计”来历
➢ 英语的design则源自拉丁语的de-sinare，是为〞 作－记号〞的意思，在十六世纪意大利文desegno 开始有现今design的含意，后经由法文中介，而 为英文所引用，成为现今英文中的design，在英 文中design有: ａ．设计，定计划。 ｂ．描绘草图，逐渐完成精美图案或作品。 ｃ．对一定目的的预定与配合。 ｄ．计划、企划。 ｅ．意图。 ｆ．用图章图记来表达与承认事件。 等等涵意，其中ａ项与ｂ项与设计专业所称的设 计最接近。
第1章耐火材料工厂工艺 设计概论设计总论
2020年7月23日星期四
企业家给学生的忠告
➢ 学好专业知识,关心经济动态,多了解自己喜 欢的行业;
➢ 加强管理能力培养,当学生干部是不错的选择 ;
➢ 利用实习,打工推销等机会,进行经营实践; ➢ 提高自己的沟通能力; ➢ 好的身体素质是创业的基础; ➢ 练就良好的心理承受能力,创业过程中所面临
法国卢浮宫
艺术寓于设计
阿拉伯联合酋长国的迪拜——Burj Al-Arab酒店 2020/7/23
上海南浦大桥
设计使人类生活环境更美
德国黑天鹅堡
上海外滩风景
2020/7/23
上海人民广场与悬浮列车
优秀的设计使现代企业更具魄力
宝钢鸟瞰
炼钢厂
耐火材料基础知识培训教材
耐火材料基础知识培训教材第一章耐火材料的概述耐火材料是指能够在高温下保持化学和物理稳定性的材料。
它们广泛应用于冶金、建筑、石油化工等领域，扮演着至关重要的角色。
本章将介绍耐火材料的定义、应用领域以及基本分类。
1.1 定义耐火材料是在高温条件下依然具备稳定性和耐久性的材料。
它们能够承受高温环境下的物理、化学和热力学变化，同时保持其结构和性能的稳定性。
1.2 应用领域耐火材料广泛应用于多个领域，包括冶金、建筑、石油化工、玻璃制造等。
在冶金行业中，耐火材料主要用于高炉、转炉、电炉等设备的内衬和衬板。
在建筑领域，耐火材料用于隔热、防火和保温等应用。
在石油化工行业中，耐火材料则被广泛用于炼油、化工等过程中的高温设备。
1.3 分类根据材料的组成和结构，耐火材料可以分为酸性、碱性和中性耐火材料。
酸性耐火材料主要由二氧化硅和二氧化铝等成分组成，适用于酸性环境下的高温应用。
碱性耐火材料一般以氧化镁和氧化镁钙等为主要成分，适用于碱性和一般酸性环境下。
中性耐火材料则是一种介于酸性和碱性之间的材料，常见的成分包括三氧化二铝和高岭土等。
第二章耐火材料的性能耐火材料的性能直接影响其使用效果和寿命。
本章将介绍耐火材料常见的性能指标和测试方法。
2.1 耐火度耐火度是指材料能够承受的最高温度，也是评估耐火材料抗高温性能的重要指标。
常见的测试方法包括耐火度试验和热震稳定性试验。
2.2 抗侵蚀性耐火材料在高温条件下可能会遭受熔融物质的侵蚀，因此抗侵蚀性是评估其使用寿命的重要指标。
常用的测试方法包括浸蚀试验和冶金渣侵蚀试验。
2.3 导热性耐火材料在高温下的导热性能直接关系到其隔热效果和能耗。
热导率是评估导热性的常用指标，可以通过热导率仪进行测试。
2.4 强度耐火材料的强度决定了其承受力和抗震性能。
抗折强度和抗压强度是评估耐火材料强度的常用指标，可以通过机械试验仪进行测试。
第三章耐火材料的制备和加工耐火材料的制备和加工过程对最终产品的性能和质量具有重要影响。
耐火材料工艺学培训

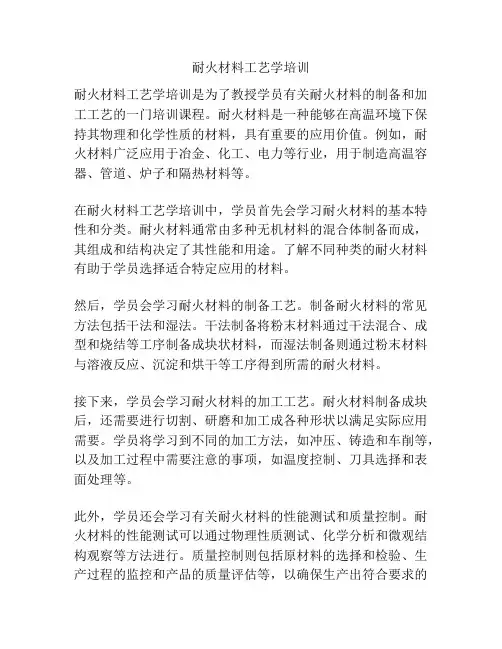

耐火材料工艺学培训耐火材料工艺学培训是为了教授学员有关耐火材料的制备和加工工艺的一门培训课程。
耐火材料是一种能够在高温环境下保持其物理和化学性质的材料，具有重要的应用价值。
例如，耐火材料广泛应用于冶金、化工、电力等行业，用于制造高温容器、管道、炉子和隔热材料等。
在耐火材料工艺学培训中，学员首先会学习耐火材料的基本特性和分类。
耐火材料通常由多种无机材料的混合体制备而成，其组成和结构决定了其性能和用途。
了解不同种类的耐火材料有助于学员选择适合特定应用的材料。
然后，学员会学习耐火材料的制备工艺。
制备耐火材料的常见方法包括干法和湿法。
干法制备将粉末材料通过干法混合、成型和烧结等工序制备成块状材料，而湿法制备则通过粉末材料与溶液反应、沉淀和烘干等工序得到所需的耐火材料。
接下来，学员会学习耐火材料的加工工艺。
耐火材料制备成块后，还需要进行切割、研磨和加工成各种形状以满足实际应用需要。
学员将学习到不同的加工方法，如冲压、铸造和车削等，以及加工过程中需要注意的事项，如温度控制、刀具选择和表面处理等。
此外，学员还会学习有关耐火材料的性能测试和质量控制。
耐火材料的性能测试可以通过物理性质测试、化学分析和微观结构观察等方法进行。
质量控制则包括原材料的选择和检验、生产过程的监控和产品的质量评估等，以确保生产出符合要求的耐火材料。
耐火材料工艺学培训的目的是培养学员具备制备和加工耐火材料的技能和知识，以应对不同应用领域的需求。
通过培训，学员将能够理解耐火材料的特性和分类，掌握制备和加工的基本工艺，并能够进行性能测试和质量控制。
这将为学员提供广阔的职业发展机会，并为相关行业提供优质的耐火材料产品。
在耐火材料工艺学培训的过程中，学员还将学习到一些实际应用中常见的耐火材料制备和加工案例。
例如，学员将了解到如何制备高铝砖、硅砖、镁砖等常用的耐火材料。
高铝砖是一种以高含铝原料为主要成分的耐火材料，具有优异的耐火性能和耐磨性能，广泛应用于高温窑炉和冶金工艺中。
耐火材料基础知识培训教材概要
耐火材料基础知识培训教材（上）前言河南科技大学高温材料研究院自2006年以来已面向全行业成功举办了七届耐火材料基础知识培训，培训学员逾300人，受到业界的广泛欢迎和认可。
全球金融危机的阴影和市场竞争的加剧，给耐火材料行业的生存和发展带来了困难和挑战。
同时也引发我们思考什么是企业的生存和发展之道。
先进的管理、技术、装备、产品、服务等等无疑重要，而高素质的人才队伍当更重要。
不断学习和充实是实现人才队伍高素质化的重要措施。
应业界众多企业的要求，我院定于2012年7月22日～8月l0日举办第八届这类培训。
本培训教材由周宁生教授主编，高温材料研究院的于仁红、王慧芳、毕玉保、孟庆新老师和一些外界友人参与了编写。
第一部分介绍耐火材料的常规性能与检测，包括化学、物相组成，组织结构，力学性能，热学性能，使用性能和不定形耐火材料的施工性能等；第二部分介绍耐火材料常用原料，包括硅质原料、软质粘土、硬质粘土、高铝矾土、蓝晶石族矿物、莫来石、刚玉、镁铝尖晶石、镁砂、氧化硅微粉、氧化铝微粉等基本知识；第三部分讲述不定形耐火材料的基本知识，包括基本概念，结合方式，常用结合剂，生产、检测、施工、养护、烘烤和维护以及技术发展动态等；第四部分介绍钢铁生产的主要工艺和设备及其所用耐火材料；第五部分为耐火材料烧成常用间歇式和连续式窑简介。
一如既往，本次培训仍注重“入门”和“基础”，兼顾应用、外贸和耐火材料发展新动态方面的介绍。
新特之处在于在保留了以往经典培训内容的基础上，本届培训将基于国际上的新近发表和河科大高温院的科研工作，介绍耐火材料研发新思路和新成果，并将专题讲座作为独立版块，扩大知识和信息范围。
本次培训得到了多方支持、响应和帮助。
中国耐材之窗网协助做了消息发布；巩义五耐集团实业公司、河南耕生耐火材料有限公司、登封德盛耐火材料有限公司、郑州东方安彩耐火材料有限公司等为接待学员参观并为在当地交流提供了方便；多家企业派员参加。
谨向对我们工作给予关心、支持和响应的各界友人和各位学员表示由衷的谢忱!古书《礼记·学记》日：“学然后知不足，教然后知困。
耐火材料工厂工艺设计概论及CAD
• 1.2 创建新图形
在命令行中输入“new”；或在“文 件”菜单：选“新建”； 使用 NEW 命令时，对话框中的第 一个选项“打开图形”不可用 。
基于公制度量衡系统创建新图形。 默认图形边界（栅格界限）为 429 × 297 毫米 。
• 输入“new”命令后，出现一个图1对话框
在此选择图形样板， 一般选择acadiso.dwt 即可。
2.2 周边道路 • 当建筑物的各边靠着道路时，规定要求 各边必须后退2米。 • 在AutoCAD绘图区左边“修改工具栏” 上选择“偏移”按钮，或在命令行输入 “offset”命令，或在“修改”菜单选择 “偏移(S)”.
• 在命令行处提示：指定偏移距离或 [通过(T)] <当前值>： 指定距离、输入 t 或按 ENTER 键 。
பைடு நூலகம்
4.1 绘完大门后的总平面图
4.2 厂内道路绘好后的总平面图
4米宽 道路走 行人.
6米宽的道路用于 厂内行驶汽车.
4.3 厂内花圃的绘制
4.4 花草树木的布置
• 在总平面图中，花草树木主要起到装饰 作用,使一张总平面图不致于显得太单调， 但布置的花草树木不宜太多，有2~3种就 可以了,如果种类太多，不但设计麻烦,而 且施工也麻烦。 • 可以通过几种不同的植物间的组合取得 不同的效果,从而达到美化环境的要求。
打开下拉菜单选 选择公制。
• 1.3 绘图区域设置 改变空间背景、光标、自动捕捉标 记、夹点颜色等。 在命令行输入：options命令或在命 令窗口中单击右键，或者（在未运行任 何命令也未选择任何对象的情况下）在 绘图区域中单击右键，然后选择“选 项”。
在命令行输入options后，出现如下对话框
3.1 标注样式设置
耐火材料厂工艺设计概论及CAD培训教材
2020/3/1
10/45
设计就是一种工作或职业，是一种具有美 感、使用与纪念功能的造形活动。
设计（design）这个词，是由日文里以汉 字翻译〞design〞这个字而成。日文在翻 译〞design〞这个字时除了〞设计〞这个 词以外，也曾用〞意匠〞、〞图案〞、〞 构成〞、〞造形〞等等汉字所组成的词来 表示〞 design〞。
2020/3/1
16/45
上海人民广场与悬浮列车
优秀的设计使现代企业更具魄力
宝钢鸟瞰
2020/3/1
炼钢厂
炼铁厂
17/45
宝钢连铸、成品库、外运码头与宝钢内部道路
2020/3/1
18/45
生活中我们每时每刻都在与设计打交道：
学习计划的安排、工作进度的调配、饮食结构的营养搭配、 生活空间的美化、新宾馆的修建、机场的扩建、新工厂建设等等。 只是每个设计任务的大小、设计的服务对象不同而异。对于那些 小的设计任务，时常被称作订计划；而对于关系到国际名声，涉 及到国家和人民利益的大的工程项目，则常常牵涉到很多政府部 门和各有关单位，联合对项目进行可行性研究、技术经济分析、 项目建议书的提出、初步设计、施工图设计等以后，才能进行工 程项目的实施阶段。
江龄南 《耐火材料厂工艺设计概论》武汉 钢铁学院无机非金属材料教研室,1992年修 订（自编教材）。
赵惠忠 《耐火材料工厂CAD》学习与练习, 武汉科技大学,1999年8月（自编教材）
2020/3/1
6/45
学习成绩 平时成绩（40％）＋考试成绩（60％） 平时作业: 1. 习题 （布置的作业） 2. Project 报告 （基于阅读多篇文献后的读书报 告，必须附文献） 3. CAD制图作业 提交方式：书面或电子(PDF or Word格式)
耐火材料厂工艺设计概论及CAD培训教材PPT(共 45张)
02.09.2019
12
设计的种类
┌装置艺术
│ ├绘画艺术
│ ┌纯美术 ─┼建筑艺术
│
││└雕塑艺术源自│（应用艺术）│
艺术─┤
┌空间设计、建筑设计
└设计艺术┤
├工业设计、产品设计
│ ├视觉传达设计、商业设计
│ └其它设计（如：工艺设计、服装设计）
02.09.2019
13
精典之设计
02.09.2019 马来西亚双塔
02.09.2019
11
“设计”来历
英语的design则源自拉丁语的de-sinare，是为〞 作－记号〞的意思，在十六世纪意大利文desegno 开始有现今design的含意，后经由法文中介，而 为英文所引用，成为现今英文中的design，在英 文中design有: ａ．设计，定计划。 ｂ．描绘草图，逐渐完成精美图案或作品。 ｃ．对一定目的的预定与配合。 ｄ．计划、企划。 ｅ．意图。 ｆ．用图章图记来表达与承认事件。 等等涵意，其中ａ项与ｂ项与设计专业所称的设 计最接近。
的巨大压力是常人难于想象的; 多交些企业界的朋友,学习别人的经验.
02.09.2019
2
简介
《耐火材料厂工艺设计及CAD》不但是一门 专业课程，而且也是材料科学专业学生进行毕业 设计的指导书。
开设本课程的目的：使学生了解耐火材料工 厂企业工艺设计的基本内容、过程和方法，为毕 业后从事无机非金属材料工厂的设计、工艺布置、 设备选型等具体工作打下良好的基础。
02.09.2019
9
工业设计是满足人类物质需求和心理欲望 的富于想象力的开发活动。设计不是个人 的表现，设计师的任务不是保持现状，而 是设法改变它。
耐火材料厂设计概论
耐火材料厂设计概论复习提要一、可行性研究、任务、主要内容可行性研究是西方国家在第二次世界大战后发展起来的分析评价各种建设方案和生产经营决策的一种科学方法。
它要对新建、扩建项目的一些主要问题，从技术、经济、工程等方面进行调查研究，分析比较．并对这个项目建成后可能取得的技术经济效果进行预测。
全面提出该项目是否值得投资和怎样进行建设的意见，为项目决策提供可靠的依据。
其任务是：根据国民经济发展的长远规划和地区、行业规范要求，结合自然和资源条件，按照批推的项目建议书，对建设项目在技术、工程和经济上的先进性和合理性进行全面分析论证。
通过多方案比较，提出评价意见，为编制和审批设计任务书提供可靠依据。
内容(1) 项目的概要说明(或概论)；项目提出的背景;投资的必要性和经济意义；可行性研究的依据和范围；(2) 根据经济预测、市场预测确定项目建设的规模和产品方案；(3) 资源、原材料、燃料、辅助材料及公用设施的落实情况；(4) 建厂条件和厂址选择方案；(5) 设计方案；(6) 城市规划、防震、防洪、防空、文物保护等的要求和采取的相应措施方案；(8) 投资估算和资金筹措；(9) 建设工期和实施进度；(10) 经济效果和社会效益，即建设项目的经济评价；(11) 环境保护；(12) 合理利用能源与节约能源二、什么是耐火材料厂总平面设计。
风玫瑰图、最小频率风向。
总平面设计是根据各类耐火厂的生产性质、规模大小、生产过程的组织和特点，在已定的厂址上合理布置厂区的建筑物、构筑物、堆场、道路运输网、工程技术管网、生活福利设施，企业的管理机构和厂区的绿化等，并进行总体平面和竖向布置，全面解决它们相互间的协调，体现工厂建设的最大合理性。
风玫瑰图是根据地区气象观察所确定的风频率，按一定比例绘制成的一个风向多边形图。
风向是由外吹向中心，向心线最短的风向即表示最小频率风向。
三、工艺设计的基本原则。
（1）根据计划任务书规定的产品品种、产量和质量进行设计。
第4-5章-耐火材料工厂工艺设计概论 初步与施工图设计
初步设计的深度，应能满足投资包干，招标 承包，材料、设备订货，土地征用和施工准备等 要求；并能据此编制施工图和工程概算。
1.2 技术设计
是指对一些技术复杂或有特殊要求的建设项 目设计阶段。 目的：进一步论证确定初步设计中所采用的 工艺过程和建筑结构上的主要技术问题；校正设 备造型及其数量、建设规模及技术经济指标。 技术设计和修正总概算经批准后，其作用与 两段设计的初步设计相同。
(4)全部房屋和构筑物的建筑特点一览表； 应按每一房屋和构筑物标明建筑容积、 基础结构、墙壁、楼板、地板、屋顶结构、 门窗结构及式样、采暖及通风系统、“单 独设计、定型设计和取自其他设计”的图 纸编号，必要时可附房屋外形鸟瞰图； (5)全部工业房屋和构筑物(其中包括主要房 屋和构筑物)的总建筑容积及面积、沟道和 走廊及管线的总长度、贮存设备的总容量、 金属结构的总重量；
2. 初步设计的编制
2.1 基本建设项目
大、中、小型建设项目，原则上都应进行初步设计，初步 设计的主要内容有： (1)设计指导思想； (2)建设规模、产品方案(或纲领)； (3)总体布置； (4)工艺流程与生产技术(新技术的采用，要坚持一切 经过试验的原则，在产品定型或有了工厂试验的技术鉴定 后并已成熟的新技术，才可在设计中采用)； (5)设备选型与计算； (6)主要设备清单和原辅材料及燃料动力的用量，以便 据此订货；
(8)对行车组织、通讯及信号所采取的决定等； (9)公路设计的基本技术决定(路线的选择及说明、 长度与现有道路的连接地点、横剖面与纵剖面、 结构、大型构筑物、大致土方工程量等)； (10)图纸： 1)铁路专用线及公路草图(亦可并于区域平面图 上 )； 2)所设计的车站示意图； 3)铁路专用线与干线接轨草图； 4)机务部门主要房屋和构筑物及主要大型构筑物 的平面草图与剖面草图； 5)必要时，应有主要道路或厂前广场正面展示图。
耐火材料工厂设计
本节列举3家耐火厂总平面布置实例。
例1.图9-4为年产6万t黏土砖、1万t火泥的耐火厂总平面图。 例2.图9-5为年产6.5万t黏土砖和高铝砖的耐火厂总平面图。
例3.图9-6为钢铁联合企业附属耐火厂总平面图。
图9-4 年产6万t黏土砖、1万t火泥的耐火厂总平面图
图9-5 年产6.5万t黏土砖和高铝砖的耐火厂总平面图
第二节 总平面布置的原则
生产过程 的连续性 生产流水 线最顺畅
生产工艺过程是总 平面布置过程中最 根本的依据之一。
生产工艺 过程
生产线无 交叉
生产线路 最短
总平面布置的原则（8点）
（1）厂区内的建筑物、构筑物和交通运输路线的布置应复合工艺要求， 并保证合理的生产作业线，避免货物交叉和往返运输、缩小占地面积和 缩短管线和运输线等。
3）环状式：适用于厂地宽阔和车间之间运输量较大 的企业，其优点是可按原料和成品车间的布置来组织 车间运输，但必须沿环形线路运输，因而运输距离较 长。 4）混合式：指尽头式和环绕式的混合或贯通式和 环绕式的混合，这种布置克服了单一布置的缺点， 并发挥了各自的优点。
耐火厂厂内铁路一般均采用尽头式布置。
（6）创造完善的卫生防火条件，进行厂区绿化，创造良好工作条件。
（7）合理布置厂区与居住区和城市的联系，选择建筑形式，组织完整的建 筑群体。
工厂的总平面设计分为初步设计和施工图设计两个阶段进行，每个阶段都要依资料图 和成品图两个步骤进行设计。
1.初步设计
工厂总平面资料图：
先编制总平面图的建筑设计方案，其次是运输线路和各种工程技术管道 的主要系统图，然后确定竖向布置的方式和方法，最后进行方案分析比较在 此基础上，选出经济合理的方案。
第9章耐火材料工厂工艺设计概论工厂总平面布置
具体过程： 根据不同的生产品种，各生产要素(可以用于
生产产品或提供服务的资源 )的生产环节、工艺 流程、交通运输及能源供应，后勤及辅助生产设 施来进行安排。
第9章耐火材料工厂工艺设计概论工 厂总平面布置
总平面设计一般过程为： 一、根据城市道路的要求安排厂区的总方位。
第9章耐火材料工厂工艺设计概论工 厂总平面布置
耐火厂厂内铁路一般均采用尽头式布置。
第9章耐火材料工厂工艺设计概论工 厂总平面布置
• 2、窄轨铁路运输
窄轨铁路的轨距有600mm、762mm、900mm等。 762mm轨距用得较多。窄轨铁路布置灵活并且还可用直角交叉 或其他转向转盘的装置进行转向，如图9—3所示。耐火厂厂内 短途运输泥料、砖坯和废料等常采用窄轨铁路运输。
供电、供水、供气等若城市可解决，则不必考虑， 若有一项不能解决，须在总平面设计中留有位置。这
方面的工作专业性很强，须由相关专业密切配合。
第9章耐火材料工厂工艺设计概论工 厂总平面布置
五、总平面设计任务（7点）
• (1)平面布置：满足生产要求，合理确定厂区内建筑物、构
筑物及其他设施间的相互位置。
• (2)竖向布置：确定建筑物、构筑物、管线及道路的标高。 • (3)确定交通运输系统，合理地组织厂内外的人流和货流。 • (4)统筹安排布置地上和地下的各种工程技术管道。
第9章耐火材料工厂工艺设计概论工 厂总平面布置
(6)为保证工厂的消防安全，在生产车间的周 围应保证消防车通行无阻。
(7)应考虑工厂美化绿化。 （8）道路少转弯，需转弯时宜采用90或接近 90。在布置困难时应不小于45。
第9章耐火材料工厂工艺设计概论工 厂总平面布置
•
•
总平面设计的根据：
第1章耐火材料工厂工艺设计概论设计总论.pptx
2020/9/20
19
设计过程是一个从具体到抽象，经过一系列的人
为作用，再从抽象到具体的一个复杂过程。
2020/9/20
20
例子：要新建一个厂房或新建一条浮法玻璃生产线，
首先要经过多方调研（具体），然后经过不断的详细论证、可 行性研究（抽象过程），再由设计部门进行初步设计与施工图 设计（抽象到具体的过程），最后进行施工（具体）。
法国卢浮宫
14
艺术寓于设计
阿拉伯联合酋长国的迪拜——Burj Al-Arab酒店 2020/9/20
上海南浦大桥
15
设计使人类生活环境更美
德国黑天鹅堡
上海外滩风景
2020/9/20
上海人民广场与悬浮列车
16
优秀的设计使现代企业更具魄力
宝钢鸟瞰
2020/9/20
炼钢厂
炼铁厂
17
宝钢连铸、成品库、外运码头与宝钢内部道路
2020/9/20
3
简介
➢ 本课程学习的主要内容： 1、基本建设项目设计的一般过程； 2、工厂总平面布置的原则； 3、工艺设计的原则； 4、物料平衡计算； 5、车间的工艺流程； 6、设备的选择，车间工艺布置等。
➢ 学习本课程要求具有下列课程的知识： 《耐火材料工艺学》、《无机材料热工过程》、 《无机材料机械设备》等。
独立完成
期末考试：闭卷
2020/9/20
7
问题的提出
➢ 有一个1亿元的国内投资项目，准备在国内投资建 一个耐火材料厂，你作为耐火专业毕业的大学生, 能否应用你所学的知识,为本项目的顺利进行提出 有效的建议,以确保建设项目能有效地进行？
➢ 某耐火材料厂因生产所需，拟进行更新改造项目 建设，作为一个大学毕业生，你能否为本项目的 建设提供一套完整的项目建设资料？
耐火材料工厂工艺设计概论
耐火材料工厂工艺设计概论1. 引言耐火材料工厂是生产耐高温材料的重要场所。
随着工业发展的推进和技术的改进，耐火材料工厂在现代工业中扮演着至关重要的角色。
本文将介绍耐火材料工厂的工艺设计概论，包括工艺流程、设备选择、主要生产工艺和质量控制等方面的内容。
2. 工艺流程耐火材料的生产过程通常包括原材料的准备、混合、成型、烘干、烧成和包装等工艺步骤。
具体的工艺流程如下：2.1 原材料准备耐火材料的主要原材料包括高岭土、滑石、石英砂、氧化铝等。
在工艺设计中，需要确定原材料的选用比例和质量要求。
原材料准备过程包括原材料的筛分、洗涤和混合等步骤，以确保原材料的质量和均匀性。
2.2 混合在原材料准备完成后，需要将各种原材料按照一定的比例进行混合。
混合的方式通常包括干混和湿混两种方法。
干混是将原材料直接混合在一起，而湿混是在一定比例下加入一定比例的水进行混合。
混合的目的是确保原材料的均匀性和稳定性。
2.3 成型混合后的原材料需要进行成型处理。
成型的方式通常有压制成型和注塑成型两种方法。
压制成型是将原材料放入模具中，通过压力使其成型。
注塑成型是将原材料熔化后通过注射机注入模具中进行成型。
成型的目的是使原材料具有一定的形状和尺寸。
2.4 烘干成型后的耐火材料需要进行烘干处理。
烘干的目的是除去材料中的水分，提高材料的密度和强度。
烘干的方式通常有空气烘干和烘箱烘干两种方法。
在烘干的过程中，需要控制好时间和温度，以避免材料出现开裂、变形等问题。
2.5 烧成烘干后的材料需要进行烧成处理。
烧成的方式通常有隧道窑烧成和电炉烧成两种方法。
烧成的目的是使材料发生物理和化学变化，提高其耐高温和抗腐蚀性能。
在烧成的过程中，需要控制好温度和气氛，以确保材料的质量和性能。
2.6 包装烧成后的耐火材料需要进行包装处理，以便运输和存储。
常见的包装方式有袋装、桶装和板装等。
在包装的过程中，需要确保包装的牢固性和密封性，以防止材料受到损坏或污染。
3. 设备选择耐火材料工厂的设备选择是工艺设计的重要部分。
耐火材料工厂设计总论_OK
• 服务对象
耐火材料的应用范围广，由钢铁、化工、石油、 建材、航天航空等工业，而钢铁占用了70%左右， 首先应了解钢铁厂的需求。
钢铁厂的热工设备（高炉、热风炉、混铁炉、电炉、转炉、 钢包、中间包）的规格，对耐火材料品种质量的要求，使用寿命 和消耗定额。
除钢铁厂外，供应其它部门的耐火材料的数量和品种。
19
出现形式 计划任务书来源于国家长远计划，由设计院草拟，
却是国家计委审批后正式下达的。这是由当时的社 会背景所决定的，“一五”期间的156个项目，主 要是为立足于保卫祖国，打赢战争，把国防需要放 在首位。
20
计划任务书的内容
（1）产品方案及企业规模——由计委下达； （2）生产方法——由设计院草拟； （3）原材料、燃料及共用配套设施的质量、数量、规 模——由设计院草拟； （4）建厂地区——由计委按总体布局指定； （5）建设进度——由计委指定； （6）投资估算——由设计院草拟； （7）承负任务的设计院——由主管部门决定。
21
B.初步设计——设计工作正式开始 设计任务书确定后，在给定区域选好厂址，报
主管部委批准后，以正式批准文件下达给设计院， 设计院据此才开始进行初步设计。
那么初步设计的目的、作用、内容是什么?
22
初步设计的目的、作用、内容
• 1、目的
针对指定地点及规定期限内计划建设的工程，阐明:技 术上的可能性和经济上的合理性；保证建设场地选择 的正确性及原料、燃料、水、动力供应来源的稳定性； 对设计的项目做出基本技术决定，确定工程总造价和 基本技术经济指标。 在“两段式”设计时，初步设计及其总概算可作为工 程拨款和监督拨款使用的基本文件。
而执行。
D. 施工图设计
施工图设计根据已批准的初步设计（指两段式 设计）或技术设计编制
第13章耐火材料工厂工艺设计概论其它专业知识
B 多层厂房
多层厂房结构由楼盖(楼板)、屋盖(水平承重结
构)、墙柱(竖向承重结构)、基础和其他构件等几部
分组成。多层厂房的竖向承重结构是由若干个竖向承
重单体组合而成的，即若干个横向骨架和纵向联系构
件组成的，它们主要承受由楼盖、屋盖传来的恒载和
活载等竖向荷载，外墙面传来的水平风荷载以及温度
差所引起的荷载。楼板把房屋的上、下层隔开，形成
3、墙
墙是建筑物的重要组成部分，它既可能是承重构件又 可能是围护构件。当墙是承重构件时，它承重房屋的 屋顶、楼层包括楼层上其他的负载以及墙本身自重等 荷载，通过墙或柱传给基础。由于墙隔绝了自然界风、 雨、雪和霜的侵袭，防止太阳辐射，声音干扰的影响 而达到隔热、隔声、保温的目的，同时墙还能将房屋 内外空间分隔成许多房间，因此说墙起着围护构件的 作用。当建筑物的结构是框架结构时(框架结构是由 梁、柱构成的框架承受房屋的全部荷载)，而墙只作 为框架间的填充构件，它只承自重和起围护分隔作用。
13.3 建筑
1、建筑模数、柱网、层高
A 建筑模数
为了实现建筑设计标准化定型化、配件生产工厂化、施 工机械化，逐步提高建筑工业水平，建筑物各部分的尺寸就 必须服从一定尺寸系统，这个尺寸系统的基础就是应用一个 固定尺寸的倍数即基本模数，国家在1955年颁布了(建筑统一 模数制)，规定以l00mm作为基本尺度单位，称为基本模数，
第13章耐火材料工厂工艺设计概论其它专业知识
2、道路与通道
通道净高不小于2m，净宽不小于1m，在溜管、 管道或平台下的通道，其净高不得小于l.9m。通向作 业岗位的走道净宽不得小于0.8m。
图13-7 楼梯示意图 a-一段楼梯；b-二段楼梯；c-三段楼梯
第13章耐火材料工厂工艺设计概论其它专业知识
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
法国卢浮宫
14
艺术寓于设计
阿拉伯联合酋长国的迪拜——Burj Al-Arab酒店 2020/11/27
上海南浦大桥
15
设计使人类生活环境更美
德国黑天鹅堡
上海外滩风景
2020/11/27
上海人民广场与悬浮列车
16
优秀的设计使现代企业更具魄力
宝钢鸟瞰
2020/11/27
炼钢厂
炼铁厂
17
宝钢连铸、成品库、外运码头与宝钢内部道路
2020/11/27
4
本课程教学方法
➢ 课堂授课与同学自学相结合，同时辅以上 机练习，使大家既能学到工厂设计过程的 一般要求与原则，又能掌握耐火材料厂设 计的具体要求，同时还能掌握计算机辅助 设计（CAD）在本专业领域的应用。
2020/11/27
5
主要参考资料
➢ 薛群虎,王宏联 主编《耐火材料厂工艺设计 概论》［Ｍ］,冶金工业出版社,2002
2020/11/27
33
C. 技术设计
➢ 2、作用
➢ （1）作为基建拨款和监督投资使用的依据；
➢ （2）提出全部设备及材料明细表，作为订货 依据；
➢ （3）提出全部建筑零件明细表并标明建筑工 程量，作为施工依据；
➢ （4）作为施工图设计的依据；
➢ （5）各专业的技术问题在此阶段设计中全部 予以解决。
➢ 国外某投资商欲在你所在单位进行投资，你能为 此项目在本单位的投资建设起草拟定合理的项目 建设书、可行性研究报告及计划任务书吗？
2020/11/27
8
前言
1、何谓设计?
➢ 设计是一门独立的艺术学科 ； ➢ 设计是一门综合性极强的学科 ； ➢ 设计就是创新，如果缺少发明，设计就
失去价值；如果缺少创造，产品就失去 生命。 ➢ 设计是追求新的可能。 ➢ 设计就是经济效益。
2020/11/27
10
➢ 设计就是一种工作或职业，是一种具有 美感、使用与纪念功能的造形活动。
➢ 设计（design）这个词，是由日文里以 汉字翻译〞design〞这个字而成。日文 在翻译〞design〞这个字时除了〞设计 〞这个词以外，也曾用〞意匠〞、〞图 案〞、〞构成〞、〞造形〞等等汉字所 组成的词来表示〞 design〞。
独立完成
期末考试：闭卷
2020/11/27
7
问题的提出
➢ 有一个1亿元的国内投资项目，准备在国内投资建 一个耐火材料厂，你作为耐火专业毕业的大学生, 能否应用你所学的知识,为本项目的顺利进行提出 有效的建议,以确保建设项目能有效地进行？
➢ 某耐火材料厂因生产所需，拟进行更新改造项目 建设，作为一个大学毕业生，你能否为本项目的 建设提供一套完整的项目建设资料？
2020/11/27
28
B.初步设计
➢ 设计任务书确定后，设计院即可开始初步 设计。
➢ 在进行初步设计之前，依据设计任务书， 在给定地区选好厂址，并报主管部委批准 后，以正式批准文件下达给设计院，设计 院据此才可进行初步设计。
2020/11/27
29
B.初步设计
➢ 1、目的
➢ 初步设计的目的是对于指定地点和规定期限 内计划建设的工程，阐明其在技术上的可能性和 经济上的合理性；保证正确的选择建设场地及确 定其主要原料、燃料、水、动力供应来源；并对 所设计的工程项目做出基本技术决定，确定工程 总造价和基本技术经济指标。
任务书、初步设计、技术设计、施工图设 计等，但随着我国经济的不断发展和经济 体制的改革，国家对设计工作具有新的规 定和政策。
2020/11/27
23
1.1 我国建国以后不同时期的 设计工作简介
2020/11/27
24
“一五”期间(1953~1957)
两种模式
三段式:工业企业,民宅,构筑物的设计按三段式进行 二段式:有类似企业,民宅及构筑物的设计按二段式进行
2020/11/27
12
设计的种类
➢
┌装置艺术
│ ├绘画艺术
│ ┌纯美术 ─┼建筑艺术
│
│
│
└雕塑艺术
│
（应用艺术）
│
艺术─┤
┌空间设计、建筑设计
└设计艺术┤
├工业设计、产品设计
│ ├视觉传达设计、商业设计
│ └其它设计（如：工艺设计、服装设计）
2020/11/27
13
精典之设计
2020/11/27 马来西亚双塔
➢ (7)对“三段式”设计而言，它是技术设计和经济 设计和经费预算的依据。
➢ (8)据此进行施工准备。
➢ 3、内容 ➢ 初步设计的内容和范围，在计委文件中都有明确
的规定。
2020/11/27
32
C. 技术设计
技术设计应根据已批准的初步设计编制。
➢ 1、目的 ➢ 技术设计的目的在于确定初步设计中
所采用的工艺及工程和建筑艺术上的决定 的正确性，并校正设备数量、建设规模及 其技术经济指标。技术设计及其预算经批 准后即成为建设拨款，进行施工及监督拨 款使用的基本文件。
程、设备安装、管道铺设及标准和非标准设备、装置
和金属结构的制造。
➢ 2、内容
➢
施工图包括施工总图和施工详图
Байду номын сангаас
➢ “一五”计划期间，一律按图施工，要求很严， 施工现场有设计人员进行监督检查及设计解释和施工 图的修正、补充。
2020/11/27
36
D. 批准权限
➢ （1）设计任务书应报中财委（计委）审查功审批， 后转报政务院批准或备案；
的巨大压力是常人难于想象的; ➢ 多交些企业界的朋友,学习别人的经验.
2020/11/27
2
简介
《耐火材料厂工艺设计及CAD》不但是一门 专业课程，而且也是材料科学专业学生进行毕业 设计的指导书。
开设本课程的目的：使学生了解耐火材料工 厂企业工艺设计的基本内容、过程和方法，为毕 业后从事无机非金属材料工厂的设计、工艺布置、 设备选型等具体工作打下良好的基础。
➢
在“两段式”设计时，初步设计及其总概算
可作为工程拨款和监督拨款使用的基本文件。
2020/11/27
30
B.初步设计
➢ 2、作用 ➢ (1)确定生产方法、生产技术、工艺流程、主要设
备和主要原辅材料，以便据此订购主要设备和材 料。
➢ (2)决定总概算，控制基建投资。 ➢ (3)据此征用土地，初步设计要绘出平面布置图。 ➢ (4)据此编制施工组织设计，特别是施工建设进度。
➢ （3）设计任务书的规定不得变动。一般生产规模不 超过10%的微小更改，须经主管部门批准；而更大的 变动，必须报经计委或政务院审批后才可执行。
2020/11/27
35
D. 施工图设计
施工图根据已批准的初步设计（指两段式设计）或 技术设计编制
➢ 1、目的与作用
➢
施工图是全部施工的依据。用于进行建筑安装工
拨款计划是依据建设进度分步实施的。
➢ (5)工艺方案、设计方案、技术方案的比选和确定， 这是设计时经济和技术的根本点。
2020/11/27
31
B.初步设计
➢ (6)对其它专业提出明确的技术要求，如：土建专 业；给排水专业；动力专业；暖通专业；总图专 业；总之，其他专业据此提出工程量，以便编制 初步设计投资概算。
➢ （2）初步设计应报中财委（计委）审批，国务院 备案；
2020/11/27
3
简介
➢ 本课程学习的主要内容： 1、基本建设项目设计的一般过程； 2、工厂总平面布置的原则； 3、工艺设计的原则； 4、物料平衡计算； 5、车间的工艺流程； 6、设备的选择，车间工艺布置等。
➢ 学习本课程要求具有下列课程的知识： 《耐火材料工艺学》、《无机材料热工过程》、 《无机材料机械设备》等。
2020/11/27
11
“设计”来历
➢ 英语的design则源自拉丁语的de-sinare，是为〞 作－记号〞的意思，在十六世纪意大利文desegno 开始有现今design的含意，后经由法文中介，而 为英文所引用，成为现今英文中的design，在英 文中design有: ａ．设计，定计划。 ｂ．描绘草图，逐渐完成精美图案或作品。 ｃ．对一定目的的预定与配合。 ｄ．计划、企划。 ｅ．意图。 ｆ．用图章图记来表达与承认事件。 等等涵意，其中ａ项与ｂ项与设计专业所称的设 计最接近。
内容
➢ （1）产品方案及企业规模（由计委下达）； ➢ （2）生产方法（由设计院草拟）； ➢ （3）所需本部门以外供应的原材料、燃料及共用配
套设施的质量、数量、规模（由设计院草拟）； ➢ （4）建厂地区（由计委根据总体布局指定）； ➢ （5）建设进度（由计委指定）； ➢ （6）投资估算（由设计院草拟）； ➢ （7）承负任务的设计院（由主管部门决定）。
➢ 江龄南 《耐火材料厂工艺设计概论》武汉 钢铁学院无机非金属材料教研室,1992年修 订（自编教材）。
➢ 赵惠忠 《耐火材料工厂CAD》学习与练习, 武汉科技大学,1999年8月（自编教材）
2020/11/27
6
学习成绩 平时成绩（40％）＋考试成绩（60％） 平时作业: 1. 习题 （布置的作业） 2. Project 报告 （基于阅读多篇文献后的读书报 告，必须附文献） 3. CAD制图作业 提交方式：书面或电子(PDF or Word格式)
2020/11/27
18
生活中我们每时每刻都在与设计打交道：
学习计划的安排、工作进度的调配、饮食结构的营养搭配、 生活空间的美化、新宾馆的修建、机场的扩建、新工厂建设等等。 只是每个设计任务的大小、设计的服务对象不同而异。对于那些 小的设计任务，时常被称作订计划；而对于关系到国际名声，涉 及到国家和人民利益的大的工程项目，则常常牵涉到很多政府部 门和各有关单位，联合对项目进行可行性研究、技术经济分析、 项目建议书的提出、初步设计、施工图设计等以后，才能进行工 程项目的实施阶段。
