屋面排水是指通过屋面的导水装置，将屋面的雨、雪水迅速排出，避免产生屋面积水的措施。是为了使降落在建筑物屋面的雨水和雪水，特别是暴雨，在短时间内形成积水及时排除室外，避免造成积水四处溢流或屋面漏水而影响人们的生活和生产活动。为了能够使积水迅速排除

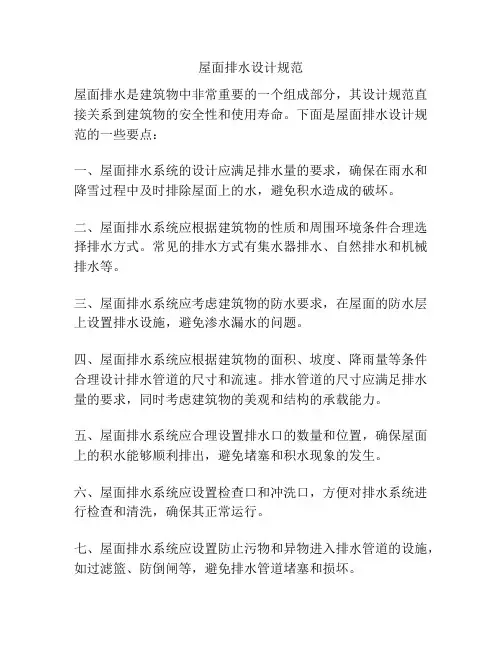

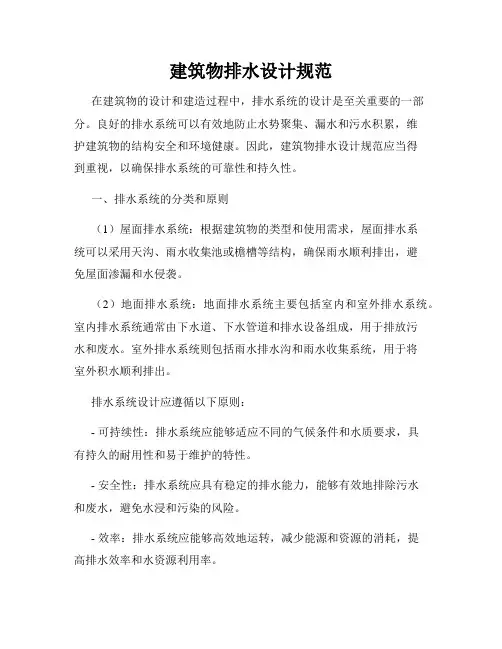

屋面，进行周密的排水设计是必要的。一、屋面排水设计规范屋面排水设计的主要任务首先

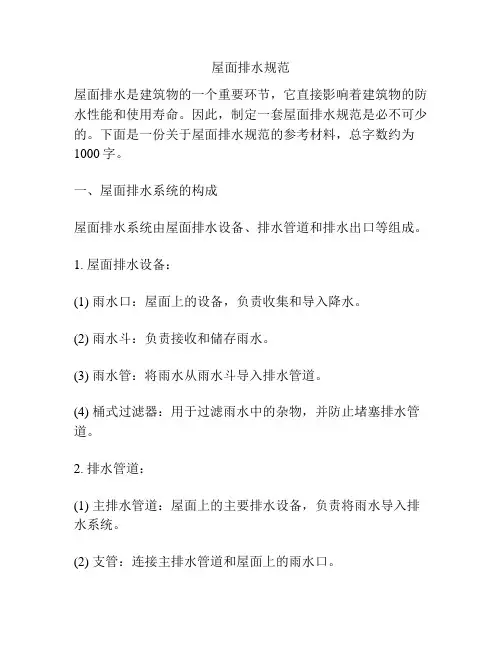

将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。具体步骤：(1)确定屋面坡度的形成方法和坡度大小;(2)选择排水方式，划分排水区域;(3)确定天沟的断面形式及尺寸;(4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。单坡排水的屋面宽度不宜超过12m，矩形天沟净宽不宜小于200mm，天沟纵坡最高处离天沟上口的距离不小于120mm。落水管的内径不宜小于75mm，落水管间距一般在18m～24m之间，每根落水管可排除约200平方米的屋面雨水。水专业规范，每根落水管可排除约250平米的屋面汇水面积(汇水面积含屋面的墙面面积)。二、屋面排水系统1.屋面雨水系统按照管道的设置位置不同可分为外排水系统、内排水系统内排水是指屋面设雨水斗，雨水管道设置在建筑内部的雨水排水系统。雨水内排水系统适用于屋面跨度大、屋面曲折(壳形、锯齿形)、屋面有天窗等设置天沟有困难的情况，以及高层建筑、建筑立面要求比较高的建筑、大屋顶建筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况，多采用内排水。内排水系统一般由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和附属构筑物几部分组成2.屋面雨水系统按照屋面的排水条件分为：檐沟排水、天沟排水檐沟外排水由檐沟和敷设在建筑物外墙的立管组成。降落到屋面的雨水沿屋面集流到檐沟，然后流入隔一定距

离设置的立管排至室外的地面或雨水口。根据降雨量和管道的通水能力确定1根立管服务的屋面面积，再根据屋面形状和面积确定立管的间距。檐沟外排水适用于普通住宅、一般的公共建筑和小型单跨厂房。天沟外排水由天沟、雨水斗和排水立管组成。天沟设置在两跨中间并坡向端墙，雨水斗设在伸出山墙的天沟末端，也可设在紧靠山墙的屋面。天沟------屋面上在构造上形成的排水沟，接受屋面的雨雪水。雨雪水沿天沟流向建筑物的两端，经墙外的立管排到地面或排到雨水道。立管连接雨水斗并沿外墙布置。降落到屋面上的雨水沿坡向天沟的屋面汇集到天沟，再沿天沟流至建筑物两端(山墙、女儿墙)，流人雨水斗，经立管排至地面或雨水井。天沟外排水系统适用于长度不超过100m的多跨工业厂房。天沟的排水断面形式应根据屋面情况而定，一般多为矩形和梯形。天沟的设计应保证排水通畅，设计的主要内容：天沟的断面尺寸，坡度等，根据水力计算来确定。设计时：常采用断面净尺寸为400mm×400mm，保护高度不小于100mm。计算依据：暴雨强度、建筑物的跨度(汇水面积)、屋面结构形式等。3.屋面雨水系统按照出户埋地横干管是否有自由水面分为敞开式排水、密闭式排水敞开系统：为重力排水，检查井设置在室内，敞开式可以接纳生产废水，省去生产废水的排出管，但在暴雨时可能出现检查井冒水现象。密闭系统：雨水由雨水斗收集，进入雨水立管，或通过悬吊管直接排至室外的系统，室内不设检查井。密闭式排出管为压力排水。一般为安全可靠，宜采用密闭式排水系统。4.屋面雨水系统按照一根立管连接的雨水斗数量分为：单斗系统、多斗系统悬吊管上只连接单个雨水斗的系统称为单斗系统，悬吊管上连接多个雨水斗(一般不得多于4个)的系统称为多斗系统。在条件允许的情况下，应尽量采用单斗排水，以充分发挥管道系统的排水能力，单斗系统的排水能力大于多斗系统。多斗系统的排水量大约为单斗的80%。一根悬吊管上连接一个以上与大气连通的雨水斗。特点:同一建筑屋面上降雨是均匀的，但一根悬吊管上，处于不同位置的雨水斗，在雨水斗直径和汇水面积相同的情况下泄流能力不同。距离立管越远的雨水斗，泄流量越小;距离立管越近的雨水斗，泄流量越大。5.屋面雨水系统按照雨水在管道内的流分为重力无压流、重力半有压流和压力流三类压力流(虹吸式)雨水系统：采用虹吸式雨水斗，管道中呈全充满的压力流状态，屋面雨水的排水过程是一个虹吸排水过程。重力半有压流雨水系统：设计水流状态为伴有压流，系统的设计流量、管材、管道布置等考虑了水流压力的作用。重力无压流：雨水通过自由堰流入管道，在重力作用下附壁流动，管内压力正常，这种系统也称为堰流斗系统。三、屋面排水坡度平屋面和坡屋面的坡度分界一般是10%,也看到说是12%的.平屋面的结构找坡一般不小于3%,材料找坡最小为2%.也就是说平屋面的最小坡度是2%,坡度太小就会排水不畅.(一)屋面工程应根据建筑物的性质、重要程度、使用功能要求以及防水层耐用年限等，按照《屋面工程技术规范》GB50207的要求，将屋面防水分为四个等级，按不同等级进行设防。(二)屋面排水坡度应根据屋顶结构形式，屋面基层类别，防水构造型式，材料性能及当地气候等条件确定，并符合规定。屋面的排水坡度屋面类别屋面排水坡度(%)卷材防水、刚性防平水≥2平瓦20-50波形瓦10-50油毡瓦≥20金属屋面10-35注：1卷材屋面的坡度不宜超过25%,当坡度超过25%时应采取防止下滑的措施。2卷材防水屋面天沟、檐沟纵向坡度不应小于1%;沟底水落差不得超过200mm。天沟、檐沟排水不得流经变形缝和防火墙;3当屋面坡度超过25%时，不宜采用沥青基防水涂料及成膜时间过长的涂料;4当平瓦、波形瓦屋面坡度超过50%，油毡瓦屋面超过150%时应采取固定加强措施;5架空隔热屋面坡度不宜超过5%，种植屋面坡度不宜超过3%。四、屋面排水方式在建筑工程中，屋面排水分有组织排水和无组织排水两种方式。1、无组织排水：又称自由落水，是指屋面雨水直接从檐口落至室外地面的一种排水方式。具有构造简单、造价低廉的优点，但屋面雨水自由落下会溅湿墙面，外墙墙脚常被飞溅的雨水侵蚀，影响到外墙的坚固耐久性，并可能影响人行道的交通。无组织排水方式主要适用于少雨地区或一般低层建筑，不宜用于临街建筑和高度较高的建筑。2、有组织排水：屋面雨水通过排水系统，有组织地排至室外地面或地下管沟的一种

排水方式。具有不妨碍人行交通、不易溅湿墙面的优点，因而在建筑工程中应用非常广泛。但与无组织排水相比，其构造较复杂，造价相对较高。外排水：常用外排水方式有女儿墙外排水、檐沟外排水、女儿墙檐沟外排水三种。在一般情况下应尽量采用外排水方案，因为有组织排水构造较复杂，极易造成渗漏。在一般民用建筑中，最常用的排水方式有女儿墙外排水和檐沟外排水两种。内排水：水落管位于外墙内侧。多跨房屋的中间跨为简化构造，以及考虑高层建筑的外立面美观和寒冷地区防止水落管冰冻堵塞等情况时，可采用内排水方式。以上就是装修界小编为您介绍的屋面排水，希望能够帮助到您。更多关于屋面排水的相关资讯，请继续关注装修界装修网。
