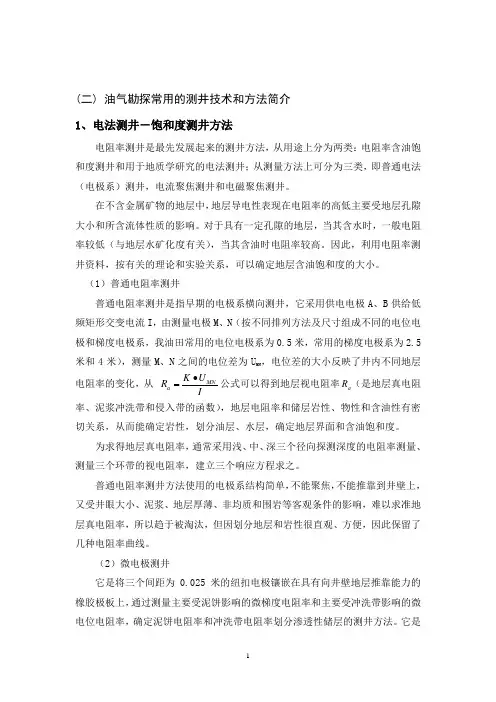

(二) 油气勘探常用的测井技术和方法简介1、电法测井－饱和度测井方法电阻率测井是最先发展起来的测井方法，从用途上分为两类：电阻率含油饱和度测井和用于地质学研究的电法测井；从测量方法上可分为三类，即普通电法（电极系）测井，电流聚焦测井和电磁聚焦测井。
在不含金属矿物的地层中，地层导电性表现在电阻率的高低主要受地层孔隙大小和所含流体性质的影响。
对于具有一定孔隙的地层，当其含水时，一般电阻率较低（与地层水矿化度有关），当其含油时电阻率较高。
因此，利用电阻率测井资料，按有关的理论和实验关系，可以确定地层含油饱和度的大小。
（1）普通电阻率测井普通电阻率测井是指早期的电极系横向测井，它采用供电电极A 、B 供给低频矩形交变电流I ，由测量电极M 、N （按不同排列方法及尺寸组成不同的电位电极和梯度电极系，我油田常用的电位电极系为0.5米，常用的梯度电极系为2.5米和4米），测量M 、N 之间的电位差为U MN ，电位差的大小反映了井内不同地层电阻率的变化，从IU K R MN a ∙=公式可以得到地层视电阻率a R （是地层真电阻率、泥浆冲洗带和侵入带的函数），地层电阻率和储层岩性、物性和含油性有密切关系，从而能确定岩性，划分油层、水层，确定地层界面和含油饱和度。
为求得地层真电阻率，通常采用浅、中、深三个径向探测深度的电阻率测量、测量三个环带的视电阻率，建立三个响应方程求之。
普通电阻率测井方法使用的电极系结构简单，不能聚焦，不能推靠到井壁上，又受井眼大小、泥浆、地层厚薄、非均质和围岩等客观条件的影响，难以求准地层真电阻率，所以趋于被淘汰，但因划分地层和岩性很直观、方便，因此保留了几种电阻率曲线。
（2）微电极测井它是将三个间距为0.025米的纽扣电极镶嵌在具有向井壁地层推靠能力的橡胶极板上，通过测量主要受泥饼影响的微梯度电阻率和主要受冲洗带影响的微电位电阻率，确定泥饼电阻率和冲洗带电阻率划分渗透性储层的测井方法。
测井方法及综合解释
的影响增大,地层中部电阻率最接近地 层实际值。
梯度、电位曲线应用
1) 、可利用厚层电位电阻率曲线的半 幅点确定地层界面及厚度。
深、浅侧向电阻率曲线不重合。 如果地层为泥浆高侵,则深电阻率 小于浅电阻率，常见淡水泥浆钻井 的水层。
反之，如果地层为泥浆低侵，则 深电阻率大于浅电阻率，常见淡 水泥浆钻井的油气层或盐水泥浆 钻井的油气层和水层。
渗透性地层的深、浅侧向及中、深感 应曲线应用
1) 、确定地层厚度,根据电阻率半幅 点位置确定地层界面及地层厚度。 2) 、确定地层电阻率,一般取地层中 部测井值作为地层电阻率值。
测井方法及综合解释
总复习提要
绪论
• 储集层的基本参数（孔、渗、饱、有效厚度）、相关参数 的定义
• 储集层分类（主要两大类）、特点（岩性、物性、电性等）
自然电位SP
• 自然电动势产生的基本原理（电荷聚集方式、结果）、等 效电路
• 主要影响因素（矿化度、油气、泥质含量，等） • 应用（正、负异常划分储层，划分油水层，求Vsh、Rw等）
微电极系（微梯度、微电位）曲线的应 用
1) 、划分岩性剖面,确定渗透性地层。 2) 、确定岩层界面及油气层的有效厚度。 3) 、确定冲洗带电阻率及泥饼厚度。 4) 、确定扩径井段。
渗透层 致密层
微电极曲线 特点及应用
5 、渗透性地层的深、浅侧向及中、深 感应曲线特点及应用。
渗透性地层的深、浅侧向及中、深 感应曲线特点
中子孔隙度：经过岩性、泥质含量、轻质油气校正后， 得到地层孔隙度。
测井原理及方法
离子扩散；-扩散电动势 • 岩石颗粒表面对离子有吸附作用；-吸附电动势 • 泥浆滤液向地层中渗透作用。-过滤电动势
自然电位测井
自然电位的测量
自然电位SP的理论计算
自然电流： 测量的自然电位异常幅度值Usp：自然电流流过井内泥浆 柱电阻上的电位降：
1、 常规测井资料原理及应用
1. )电阻率测井电阻率测井 2. )自然电位测井 3. )声波测井 4. )伽马和密度测井 5. )补偿中子测井
电阻率测井
电法测井是地球物理测井中三大测井方法之一，它根据岩层电学性 质的差别，测量地层的电阻率、电导率或介电常数等电学参数，用来研 究地质剖面，判断岩性，划分油气水层，和其它方法一起研究储集层的 含油性、渗透性和孔隙性等性质。
a.主要类型
（2）微侧向(MLL)： 微电极测井中泥饼分流作用太大，测RXO不准确，采用聚焦原理，形 成微侧向测井。
（3）微球形聚焦(MSFL)： 微侧向MLL探测浅，受泥饼影响大。MSFL方法探测浅，又基本不受泥饼影 响，是目前最好的RXO测量方法。
（4）八侧向(LL8)： 以上均为贴井壁测量，LL8是不贴井壁测量Rxo的方法。它是在七侧 向电极系下方附近设屏流回路电极B1，在上方较远处设回路电极B2。
• 厚层可以用“半幅点” 确定地层界面。
地层电阻率的影响
• 含油气饱和度比较高的储集层，其电阻率比它完全含水时rsd明显升 高，SP略有下降。一般油气层的SP幅度略小于相邻的水层。Rt/Rm 增大，曲线幅度减小。
• 围岩电阻率Rs增大，则rsh增大，使自然电位异常幅度减小。
泥浆侵入带、井径的影响
b.电极系分类: 通常供电和测量共4个电极，一个在地面，井下三个组成电极系。 梯度：单电极到相邻成对电极的距离大于成对电极间的距离。 电位：单电极到相邻成对电极的距离小于成对电极间的距离。 梯度电极系进一步分为：底部(正装)梯度、顶部(倒装)梯度。
测井综合解释与评价技术
井身质量
利用测井曲线分析井径变 化、井斜角度和方位角等 信息，评估井身质量是否 符合设计要求。
地层压力检测
通过分析地层压力系数与 地层孔隙度等参数，预测 钻遇地层可能存在的压力 异常。
采油工程评价
产能评估
根据测井数据计算油井的 产能，预测油井的产油量、 产液量等参数。
储层改造效果
分析储层改造前后测井数 据的差异，评估增产措施 的效果。
综合解释法的优点是精度高、可靠性好，适用于各种复杂程度的地层。然而，综合解释 法需要耗费更多的时间和资源，因此在实际应用中需要根据具体情况进行选择。
04
油藏工程评价
油藏压力评价
总结词
通过测井资料，分析油藏的压力状态，为后续的油藏开发提供依据。
详细描述
利用测井资料，如压力恢复曲线、压力导数曲线等，分析油藏的压力分布、压 力系数、地层压力等参数，评估油藏的压力状态，判断油藏的驱动类型和开发 方式。
直接解释法的优点是简单直观，适用于地层特征较为明显 的地区。然而，对于复杂地层或岩性变化较大的地区，直 接解释法的精度和可靠性可能较低。
间接解释法
间接解释法是指通过建立数学模型来描述测井数据与地层参数之间的关系，从而反演出地层参数的方 法。
这种方法通常基于大量的已知地层参数和测井数据，通过统计回归分析或物理模型建立反演公式，对地 层进行定量解释。
油层连通性
通过分析测井曲线形态， 判断油层之间的连通情况， 为制定开发方案提供依据。
油田开发后期剩余油分布评价
剩余油饱和度
利用核磁共振、介电常数等测井技术，测定剩余油饱和度，了解 剩余油的分布情况。
微观剩余油分布
通过岩心分析、微观成像测井等技术手段，观察微观尺度上剩余油 的分布特征。
测井发展-常用测井方法-解释流程
01
03
05
双侧向-微球型聚焦 LLD-LLS-MSFL
02
当Rm<Rw， LLDLLS ；
04
06
•测井曲线
1.3 侧向（聚焦）测井
1.3 侧向（聚焦）测井
•双侧向应用
1、适合于高阻剖面、盐水泥浆条件。 2、划分剖面，判断油（气）、水层； 3、求取地层真电阻率； 4、用于高阻地层裂缝识别，储层评价。
测井一般概念 测井技术的发展、现状 测井解释面临的难题 基本测井方法简介 测井资料解释流程 本讲主要内容：
属于应用地球物理方法（包括重、磁、电、震、测井）之一。是利用岩层的电化学特性、导电特性、声学特性、放射性等地球物理特性，测量地球物理参数的方法。
测井方法众多。电、声、放射性是三种基本方法。特殊方法（如电缆地层测试、地层倾角测井、成像测井、核磁共振测井），其他形式如随钻测井。
1.1 自然电位测井
•其他影响因素： 淡水层幅度变小； 水淹层的幅度和基线发生变化； 泥浆含有某些化学或导电物质； 地面电场的干扰 。 •曲线质量要求 1、泥岩基线稳定，100m井段基线偏移不超过10mV。 2、自然电位正负异常符合钻井液矿化度与地层水矿化度之间的关系。负异常幅度与地层水矿化度成正比。 3、与岩性剖面有对应性。 4、曲线平滑，干扰幅度小于1.5mV。 5、距井口 200m井段的自然电位不作严格要求，但必须能清楚地划分砂岩。
N M A
B A M
2.5米梯度 0.5米 电位
2.25 0.5
0.5 2.25
2.5电极距
测量电极
供电电极
供电电极
测量电极
1.2 普通电阻率测井
•曲线特点
1、高阻层梯度曲线 高阻层处：视电阻率增大，曲线不对称。 底界面附近：底部梯度曲线 出现极大值。 2、高阻层电位曲线 高阻层处：视电阻率增大，曲线对称于层的中部。 层界面附近：曲线有拐点。
测井技术及资料解释
测井技术及资料解释测井技术及资料解释应用2022年一、石油测井技术方法二、石油测井地质应用三、测井资料的处理解释(一)石油测井技术概述石油测井技术是采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术，在井中对地层的各项物理参数进行连续测量, 通过对测得的数据进行处理和解释,得到地层的岩性、孔隙度、渗透率、含油饱和度及泥质含量等参数。
石油测井技术与录井、取心等其他技术手段相比，它之所以成为地层和油气资源评价的关键技术手段，主要是由于其具有观测密度大、高分辨率与纵向连续性，以及由众多信息类型组成的综合信息群等技术优势。
三维地震服务于油气勘探和开发的全过程裸眼井测井评价裸眼井测井资料油井动态测井资料电缆测试资料射孔地震合成剖面测井沉积相分析地层评价(逐井) 岩性描述储层分析含油气评价储量计算勘探初期油藏模式分析油田解释模型完井评价孔隙度饱和度渗透率压力剖面勘探中后期油藏描述开发初期油藏模拟水泥胶结套管状况监测酸化压裂效果防砂效果产液剖面注入剖面温度压力剖面剩余油分布开发中期油藏工程开发后期采油工程油藏监测油田生产动态(二)石油测井技术方法迄今为止，测井技术已经历了四次的更新换代，这一发展进程，实质上是一个在更高层次上，形成精细分析与描述油藏地质特性配套能力的过程，是一个不断提高测井发现和评价油气藏能力的过程。
第一代：模拟测井(60年代以前、80年代末) 第二代：数字测井(60年代开始、90年开始)第三代：数控测井(70年代后期、97年开始)第四代：成像测井(90年代初期、2022年)测井方法电学声学核物理学力学磁学光学量子力学实验学电阻率测井声波测井核测井电缆地层测试井方位测井流体成份测量核磁共振测井岩电实验室测井技术应用电子学、计算机科学、传感器技术、精密加工和材料学的成果。
测井技术采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术制造成测井仪器，在井中对地层的各项物理参数进行连续测量，现有的测井方法多达几十种.1 地层电阻率测井方法:双侧向测井双感应测井阵列感应测井微电极测井微球型聚焦测井 2.5米电位电极系测井 4.0米梯度电极系测井2、声学测井技术补偿声波长源距声波声波测井资料应用:确定岩性计算储层孔隙度及渗透率识别地层含流体性质计算岩石力学参数阵列声波数字声波多极阵列声波(Vp、Vs、Vst)垂直地震(VSP)刻度地面地震资料3、放射性测井技术自然伽马(GR) 补偿中子孔隙度(CNL) 岩性密度(DEN,Pe) 补偿密度(DEN) 自然伽马能谱(U、Th、K、SGR、CGR) 中子伽马(NGR)A、自然电位测井资料应用1.划分渗透性储层2.判断油水层(异常幅度大小)和水淹层(泥岩基线偏移) 3.地层对比和沉积相研究 4.估算泥质含量C SP SP min SP max S P min 2 GCUR *C 1 VS H 2GCUR 1自然电位5.确定地层水电阻率SSP K * lg Rmfe Cw K * lg Rwe CmfB、自然伽马测井资料应用1.划分岩性和地层对比高放射性储层：火成岩、海相黑色泥岩等；中等放射性岩石：大多数泥岩、泥灰岩等；低放射性岩石：一般砂岩、碳酸盐岩等自然伽马2.划分储层砂泥岩剖面：低伽马为砂岩储层，在半幅点处分层碳酸盐岩剖面：低伽马表示纯岩石，需结合地层孔隙度分层B、自然伽马测井3.计算地层泥质含量GR GRmin C GRmax GRmin 2GCUR *C 1 VS H 2GCUR 1自然伽马4.计算粒度中值粒度大小与沉积环境、沉积速度及颗粒吸附放射性物质的能力有关，岩性越细，放射性越强。
测井解释的基本理论和方法
第一篇测井解释基础与测井方法测井广泛应用于石油地质和油田勘探开发的全过程。
利用测井资料，我们不仅可以划分井孔地层剖面，确定岩层厚度和埋藏深度，确定储层并识别油气水层，进行区域地层对比，而且还可以探测和研究地层主要矿物成分、孔隙度、渗透率、油气饱和度、裂缝、断层、构造特征和沉积环境与砂体的分布等，对于评价地层的储集能力、检测油气藏的开采情况，细致地分析研究油层地质特征等具有重要意义。
随着测井技术及其解释处理方法的飞速发展，测井资料的应用日益深化，其作用也越来越明显。
第一章测井解释的基本理论和方法第一节测井解释的基本任务测井资料解释，就是按照预定的地质任务和评价目标选择几种测井方法采集所需的测井资料，依据已有的测井解释方法，结合地质、钻井、录井、开发等资料，对测井资料进行综合分析，用以解决地层划分、油气层和有用矿藏的评价及其勘探开发中的其它地质、工程问题。
测井解释的基本任务主要有：1．进行产层性质评价。
包括孔隙度、渗透率、有效厚度、孔径分布、粒径大小及分选性、裂缝分布、润湿性等的分析。
2．进行产液性质评价。
包括孔隙流体性质和成分（油、气、水）的确定，可动流体（油、气、水）饱和度、不可动流体（束缚水、残余油）饱和度的计算。
3．进行油藏性质评价。
包括研究构造、断层、沉积相，地层对比，分析油藏和油气水分布规律，计算油气储量、产能和采收率；指导井位部署、制订开发方案和增产措施。
4．进行钻采工程应用。
在钻井工程中，测量井眼的井斜、方位和井径等几何形状，估算地层孔隙流体压力和岩石的破裂压力梯度，指导钻井液密度的合理配制，确定套管下深和水泥上返高度，计算固井水泥用量和检查固井质量等；在采油工程中，进行油气井射孔，生产剖面和吸水剖面测量，识别水淹层位和水淹级别，确定出水层位和串槽层位，检查射孔质量、酸化和压裂效果等。
第二节岩性确定方法储层的岩性评价是指确定储层岩石所属的岩石类别，计算岩石主要矿物成分的含量和泥质含量，进一步确定泥质在岩石中分布的形式和粘土矿物的成分。
测井解释流程
测井解释流程测井资料数据处理与综合解释一、测井资料数据处理1、测井解释收集的第一性资料：①钻井取芯②井壁取芯和地层测试③钻井显示④岩屑录井⑤气测录井⑥试油资料2、测井数据预处理在用测井数据计算地质参数之前，对测井数据所做的一切处理都是预处理。
主要包括：①深度对齐：使每一深度各条测井数据同一采样点的数据。
②把斜井曲线校正成直井曲线③曲线平滑处理：把非地层原因引起的小变化或不值得考虑的小变化平滑掉。
④环境校正：把仪器探测范围内影响消除掉，获得地层真实的数值。
⑤数值标准化：消除系统误差的方法。
二、测井资料的定性解释测井资料的定性解释是确定每条曲线的幅度变化和明显的形态特征反映的地层岩性、物性和含油性，结合地区经验，对储集层做出综合性的地质解释。
三、测井综合解释由各油田测井公司的解释中心选择的处理解释程序，有比较富有经验的人员，较丰富的资料对测井数据做更完善的处理和解释，它向油田提供正式的单井处理与解释结果，综合地质研究，还可以完成地层倾角、裂缝识别、岩石机械性质解释等特殊处理。
1、地层评价方法以阿尔奇公式和威里公式为基础，发展了一套定量评价储集层的方法，包括：①建立解释模型；②用声速或任何一种孔隙度测井计算孔隙度；③用阿尔奇公式计算含水饱和度和含油气饱和度；④快速直观显示地层含油性、可动油和可动水；⑤计算绝对渗透率；⑥综合判断油气、水层。
2、评价含油性的交会图电阻率—孔隙度交会图3、确定束缚水饱和度和渗透率储集层产生流体类别和产量高低, 与地层孔隙度和含油气、束缚水饱和度、绝对渗透率和原油性质等有关。
束缚水饱和度与含水饱和度的相互关系，是决定地层是否无水产油气的主要因素，绝对渗透率是决定地层能否产出流体的主要因素，束缚水饱和度有密切关系。
没有一种测井方法可直接计算这两个参数。
确定束缚水饱和度的方法：1）将试油证实的或综合分析确有把握的产油。
油基泥浆取芯测量的含水饱和度就是束缚水饱和度。
2）深探测电阻率计算的含水饱和度作为束缚水饱和度。
测井解释(重要)
按岩性可分为： 碳酸盐岩：主要岩石类型石灰岩、白云岩
储集层的分类及特点
特殊岩性：包括岩浆岩、变质岩、泥岩等 孔隙型
按储集空间结构：
裂缝型
洞穴型
孔隙度：总孔隙度、有效孔隙度、原生孔隙度、次生孔隙度
储集层的基本参数
饱和度：储集层的含油性指示，孔隙中油气所占孔隙的相对体积称含油饱和度。
岩层厚度：指岩层上下界面之距离，以岩性或孔隙度、渗透率的变化为其 特征。
80年代中期开始，由于计算机工业的发展，测井资料采集技术得到极大的提高， 先后问世的CSU、CLS3700、MAX-500等测井系统使测井系列得到极大丰富，测井资 料解释摆脱手工定性解释阶段，开始进入应用计算机的半定量解释阶段。解释评价软 件有：POR、SAND、CRA等，各油田还根据自己的的特点研制开发了自动判别油气 水层程序等多种应用软件，可以定量计算孔、渗、饱、泥质含量、可动油饱和度、束 缚水饱和度等参数，还可以通过地倾角测井，解释地层倾向、倾角、断层等构造问题， 研究沉积相变化等 第三阶段：定量解释和多井评价阶段 从90年代末发展起来的成像测井技术，为测井资料解释展现了广阔平台，现代的
第二部分 测井综合解释评价
测井资料解释技术发展史
第一阶段：60-80年代裸眼井测井系列是横向测井和 声-感测井定性解释阶段
当时用手工方法根据横向测井地层电阻率特征，结合自然电位、井径曲线划分 储层，在根据微梯度与微电位曲线之间的差异，自然电位幅度大小所反映的储 层渗透性的好坏，对储层进行评价，结合录井的岩屑、井壁取芯、钻井取芯的 显示定性判别储层油、气、水性质。 通过区域一些井的试油、试采结果，统计电性与含油性的关系，如：制作 地层真电阻率与纯水层电阻率交会图版；地层真电阻率与自然电位相对值的图 版等，对应用电阻率进行储层油、气、水性质判别起到较大作用。
测井技术方法及资料解释教程
测井技术方法及资料解释教程测井技术是油气勘探开发中的一项重要技术手段，通过对井眼内岩石和流体进行测量和分析，获取有关地层地质、岩石物性和油气含量等信息，为油气勘探开发决策提供依据。
下面将介绍几种常用的测井方法及其资料解释。
1.电测井方法：电测井是利用地层的电性差异来识别岩石类型和含水层的方法。
其主要测量参数是电阻率，通过测量地层的电阻率来分析岩石的类型、含水层的位置、水和石油的分布等。
常见的电测井方法有自然电位测井、正、侧钳电测井和感应电测井等。
资料解释：电测井资料解释主要依据地层的电阻率变化来进行，一般采用岩石属性分析和地层划分等方法。
通过对测井曲线的分析，可以判断地层的性质，如富含油层、含水层、页岩层等。
此外，还可以通过相互关系法，对不同测井曲线的叠加、叠减等进行分析，提取出更多的地质信息。
2.电测井方法：声波测井是利用地层中声波传播的特性来分析岩石孔隙度、孔隙结构、饱和度等信息的方法。
常见的声波测井方法有速度测井、声波全波形测井和应变测井等。
资料解释：声波测井的资料解释主要包括速度分析和全波形分析两种方法。
速度分析通过测井仪器记录的声波传播速度曲线来分析地层的孔隙度、孔隙结构和饱和度等信息。
全波形分析则是对传感器接收到的完整波形进行处理，可以得到更多的地质信息，如孔隙类型、地层裂缝等。
3.放射性测井方法：放射性测井是利用地层中放射性元素的衰变特性来分析地层的岩石成分、岩相以及流体分布的方法。
常见的放射性测井方法有伽马测井和中子测井等。
资料解释：放射性测井资料解释主要包括伽马测井曲线和中子测井曲线。
伽马测井曲线通过地层中放射性元素的衰变辐射强度来分析地层的矿物成分、岩相、孔隙度和饱和度等信息。
中子测井曲线通过测量地层中非稳定放射性元素与地层原子核的相互作用来分析地层的孔隙度、含水饱和度等信息。
以上是几种常见的测井方法及其资料解释教程，这些方法的应用能够提供丰富的地质信息，为油气勘探开发提供重要的依据和指导。
常用测井曲线含义及测井解释方法
主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。
Rmf≈Rw时，SP几乎是平直的；Rmf＞Rw时S P为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
测井方法、原理、应用分类总结
一、测井方法的主要分类
1）电法测井，又分自然电位测井、普通电阻率测井、侧向（聚焦电阻率）测井、感应测井、介电测井、电磁波测井、地层微电阻率扫描测井、阵列感应测井、方位侧向测井、地层倾角测井、过套管电阻率测井等（频率：从直流0~1.1GHZ）。
2）声波测井，又分声速测井、声幅测井、长源距声波全波列测井、水泥胶结评价测井、偶极（多极子）声波测井、反射式声波井壁成像测井、井下声波电视、噪声测井等（频率由高向低发展，20KHZ~1.5KHZ）。
3）核测井，种类繁多，主要分三大类：伽马测井、中子测井和核磁共振测井，伽马测井具体如下：自然伽马测井、自然伽马能谱测井、密度测井、岩性密度测井、同位素示踪测井等。
中子测井具体如下：超热中子测井、热中子测井、中子寿命测井、中子伽马
测井、C/O比测井、PND-S测井、中子活化测井等。
发展趋势：中子源-记录伽马谱类（非弹性散射、俘获伽马、活化伽马等不
同时间测量）。
4）生产测井，主要分为三大类：生产动态测井、工程测井、产层评价测井。
生产动态测井方法主要有：流量计、流体密度计、持水率计、温度计、压力计、井下终身监测器等。
工程测井方法主要有：声幅、变密度测井仪、水泥胶结评价测井仪、磁定位测井仪、多臂微井径仪、井下超声电视、温度计、放射性示踪等。
产层评价方法测井：硼中子寿命、C/O比测井、脉冲中子能谱（PNDS）、过套管电阻率、地层测试器、其它常规测井方法组合等。
5）随钻测井，大部分实现原理与常规电缆测井相同，实现方式上有许多特殊性。
测井方法主要特征总结归类表。
测井解释的基本理论和方法
测井解释的基本理论和方法测井是石油勘探和开发中的一项重要技术，通过测井可以获取地下地层的信息，包括油气层段的性质和储集条件等。
测井的基本理论和方法主要包括电测井、声测井、密度测井和自然伽马测井等。
电测井是测井技术中最为常用的方法之一、其原理是利用电阻率差异来判断地层的性质。
电阻率是指地层对电流通过的阻力大小，不同的地层岩石具有不同的电阻率。
电测井通常采用双电极法或四电极法进行，通过测量电压和电流大小来计算地层电阻率。
由于各种地层有不同的电阻率，因此可以判断地层中是否存在储集物质，如油气等。
电测井可以提供岩性判别、孔隙度计算、渗透率计算等参数，对于勘探和开发有较高的应用价值。
声测井是测井技术中用来判断地层性质的方法之一、声测井原理是通过探测声波在地层中传播的速度和衰减来分析地层结构和油气储层状况。
地层岩石的声波速度和声波衰减也因岩石的密度、孔隙度、渗透率等参数不同而不同，因此可以利用声波测井数据对地层性质进行解释。
声测井可以提供地层速度、声波衰减、孔隙度、渗透率等参数，并能够对地层进行划分，有助于确定储层的位置和厚度。
密度测井是测井技术中用来衡量地层密度和岩石类型的方法之一、密度测井利用放射性射线的吸收特性来测量地层密度。
放射性射线穿过地层时，其强度会随着地层中不同物质的吸收而发生变化。
不同岩石类型有不同的密度，因此可以通过密度测井来判断地层中的岩石类型，并计算地层的密度值。
密度测井还可以用于计算孔隙度、渗透率等参数，对于油气储集条件的分析和评估有一定的意义。
自然伽马测井是测井技术中用来测量地层伽马射线强度的方法之一、自然伽马射线是地壳中含有的放射性物质自然辐射产生的射线。
不同地层岩石对伽马射线的吸收和散射有不同的特性，因此可以通过自然伽马测井来判断地层的岩石类型和含油气情况。
自然伽马测井可以提供伽马射线强度和伽马射线计数率的数据，并通过岩石校准数据计算出地层伽马射线强度，对油气勘探和开发具有一定的意义。
测井原理及解释初步
三 测井概念
在油气勘探与开发领域，测井是一种井下 油气勘探方法。它运用物理学的原理，使 用专门的仪器设备，沿钻井剖面测量岩石 的物性参数，了解井下地质情况，从而达 到发现油气层、评估油气藏的目的。在油 气勘探领域，测井资料主要用来研究岩性
剖面、构造特征、沉积环境、评 价油气藏。此外，测井还是勘探煤
电阻率测井 是在钻孔中采用布置在不同部位的供电电极和测
声速测井 声速测井是利用不同的岩石和流体对声波传播速
度不同的特性进行的一种测井方法。通过在井中放置 发射探头和接收探头，记录声波从发射探头经地层传 播到接收探头的时间差值，所以声速测井也叫时差测 井。用时差测井曲线可以求出储集层的孔隙度，相应 地辨别岩性，特别是易于识别含气的储集层。
放射性测井 放射性测井即是在钻孔中测量放射性的方法，一
般有两大类：中子测井与自然伽马测井。中子测井是 用中子源向地层中发射连续的快中子流，这些中子与 地层中的原子核碰撞而损失一部分能量，用深测器(计 数器)测定这些能量用以计算地层的孔隙度并辨别其中 流体性质。自然伽马测井是测量地层和流体中不稳定 元素的自然放射性发出的伽马射线，用以判断岩石性 质，特别是泥质和粘土岩。 量；可以在产液井中寻找产液的井段，在注入井中寻 找注入的井段；对热力采油井，可以通过邻井的井温 测量检查注蒸汽的效果；可以评价压裂酸化施工的效 果等。 斜角度的方法。根据测得的数据，可以研究地质构造 与沉积环境，从而追踪地下油气的分布情况。
井壁取心 井壁取心是使用测井电缆将取心器下入井中，用 油气探井 为勘察地下含油气情况所钻的井称油气探井。探
炸药或机械力将岩心筒打入井壁，取下小块岩石以了 解岩石及其中流体性质的方法。
井一般有4大类。⑴参数井：了解一个地区(盆地或凹 陷)生油岩和储集岩存在和分布的情况的井；⑵预探井： 了解一个圈闭中是否含有油气和储集岩分布情况的井； ⑶评价井：在预探井发现含油气储集层后，为探明这 个圈闭(油气藏)含油气面积和地质储量所钻的井；⑷ 资料井：为获得油气藏油层参数(主要是使用特殊工具 在钻进中取出整块，进行检测与分析)所钻的井。
测井原理及解释技术(以气井为例)
1 按研究的物理性质分类 ① 电法测井 电阻率测井、自然电位测井等； ② 声波测井 声速测井、声幅测井、声波全波列测井等； ③ 放射性测井 自然伽马测井、自然伽马能谱测井、补偿密度测井、 岩性密度测井、补偿中子测井、中子寿命测井等； ④ 其它测井 井温测井、地层测试、井径测井、气测井等。
自然电位曲线的特点：
1 泥岩基线：均质、巨厚的泥岩地层对应的自然电位曲线。 2 最大静自然电位SSP：均质、巨厚的完全含水的纯砂岩层的自然
电位读数与泥岩基线读数的差值。 3 异常：指相对泥岩基线而言，渗透性地层的SP曲线的位置。
A、负异常：当 Rmf﹥Rw时，自然电位为负异常； B、正异常：当 Rmf﹤Rw 时，自然电位为正异常。
整个测井学科涉及知识范围广，需要用到地质学、物理学、数学、 机械设计等相关领域内的知识。
测井公司一般有三个主要业务：测井设备的制造和研发、测井数据 采集、测井资料解释分析。
测井专用车
地面系统
➢ 地面系统作为综合化测井地面系统， 能完成裸眼井、套管井、生产井的 测井作业，以及射孔、取心作业和 工程作业
2 按技术服务项目分类 ① 裸眼井地层评价测井系列 ② 套管井地层评价测井系列 ③ 生产动态测井系列 ④ 工程测井系列
测井系列选择的原则： 针对所需要解决的问题和地层、井况等各种条件，选择能最大
程度为所测物理性质提供直接应用价值的各种测井方法，使测井项 目减至最少，但又能较准确的解决问题，尽可能达到事半功倍的目 的。 基本要求：
(1) 能准确地确定地层界面深度，并能详细地划分薄地层。 (2) 能判断地层的岩性和渗透性。 (3) 能计算储集层的储集性和含油气性参数。 (4) 能划分和评价油气层和水层。
1 电阻率测井系列 提供地层真电阻率和侵入带电阻率，确定储层的含水饱和度。
常用测井方法总结
常用测井方法总结测井是油气勘探和开发中常用的一种地球物理方法，通过测井可以对井内地层的产状、物性和流体属性进行准确的定量描述和解释。
常用测井方法主要包括电测井、声测井、核子测井和测井解释等。
一、电测井：1.电阻率测井：通过测量电阻率来了解地层的孔隙度、孔隙流体的饱和度和岩石的类型。
常见的电阻率测井包括石灰岩电阻率测井、侧向电阻率测井和侵入电阻率测井等。
2.自然电位测井：通过测量地层中自然电位的分布来了解地层性质和流体类型。
自然电位测井一般与电阻率测井配合使用，可用于判断水文地质性质。
3.岩性测井：通过测量地层的物理性质来判断岩石类型、含油气性质和岩性分布。
主要包括中子测井、密度测井和伽马测井等。
二、声测井：1.纵波测井：通过测量地层中纵波的传播速度来了解地层的密度和弹性模量。
可以用于研究岩石骨架的坚固程度、孔隙度和孔隙流体的饱和度。
2.横波测井：通过测量地层中横波的传播速度来了解地层中的剪切模量。
可以用于判断地层中裂缝的存在及其方向。
三、核子测井：1.自然伽马测井：通过测量地层中的自然放射性来了解地层的岩性、照射孔隙度和地层的放射性矿物含量。
可以用于判断天然气的存在及其分布。
2.中子测井：通过测量地层中的中子响应来了解地层的孔隙度和流体类型。
可以判断地层中的天然气、原油和水的分布。
四、测井解释：测井解释是根据测井资料进行地质和油气储层分析的过程。
常见的测井解释方法主要包括定量解释和定性解释。
1.定量解释：通过数学模型和反演算法对测井数据进行处理和解释，获得地层的产状、物性和流体属性等定量信息。
主要方法有电测井定量解释、声测井定量解释和核子测井定量解释等。
2.定性解释：通过观察和分析测井曲线的形态和特征，了解地层的大致性质和特征。
主要方法有孔隙度评判、流体识别和岩性判别等。
总之，电测井、声测井、核子测井是常用的测井方法，通过测井解释可以准确分析地层的产状、物性和流体属性，对油气勘探和开发具有重要的指导意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可编辑ppt
吸附电位
泥岩 - +
砂岩
+-
扩散电位
泥岩
+
+ Na+
+
— +——
— + Cl — + Na+
—+ — + ——
+
+ Na+
+
砂岩与泥岩的自然电位分布
17
§1.1 自然电位测井
•曲线特点
砂泥岩剖面： 泥岩处 SP曲线平直（基线） 砂岩处 负异常（Rmf > Rw )
2、阿特拉斯公司
3、哈里伯顿公司
可编辑ppt
5
中国测井技术的发展和现状
一、测井设备的发展
1、模拟记录阶段
半自动测井仪
（第一代）
50年代引进51型电测仪
JD—581多线电测仪
（第二代）
2、数控测井阶段
70年代3600数字测井仪 （第三代）
80年代CLS-3700、CSU、DDL-III数控测井仪
3、数控与成像测井并存阶段 （第四代）
常用系列：2.5米和4米底 部梯度电极，0.4米电位电 极。 1、高阻层梯度曲线
高阻层处：视电阻率增大， 曲线不对称。
本讲主要内容：
测井一般概念
测井技术的发展、现状
测井解释面临的难题
基本测井方法简介
测井资料解释流程
可编辑ppt
1
什么是测井
• 属于应用地球物理方法（包括重、磁、电、震、测井） 之一。是利用岩层的电化学特性、导电特性、声学特性、 放射性等地球物理特性，测量地球物理参数的方法。
• 测井方法众多。电、声、放射性是三种基本方法。特殊 方法（如电缆地层测试、地层倾角测井、成像测井、核 磁共振测井），其他形式如随钻测井。
•电法测井 •声波测井 •放射性测井 •测井系列选择
可编辑ppt
14
§1 电法测井
分类：天然电场和人工电场 供电方式：直流电（低频）和交变电流 （高频）
•自然电位测井
•普通电阻率测井
•侧向（聚焦）测井
新方法
•感应侧井
•介电（电磁波传播）测井
阵列侧向
过套管电阻率 阵列感应
可编辑ppt
15
§1.1 自然电位测井
4、复杂岩性裂缝性油气层 非均质性和各向异性特别严重
可编辑ppt
11
一、测井解释面临的难题
5、碳酸盐岩裂缝性油气层 非均质性和各向异性特别严重
6、低孔隙低渗透致密砂岩油气层。
可编辑ppt
12
测井面临的难题
二、工程方面 1、超饱和盐水泥浆测井
2、恶劣井眼环境测井
3、水平井测井
可编辑ppt
13
测井方法简介
• 各种测井方法基本上是间接地、有条件地反映岩层地质 特性的某一侧面。要全面认识地下地质面貌，发现和评 价油气层，需要综合使用多种测井方法，并重视钻井、 录井第一性资料。
可编辑ppt
2
测井技术的发展和现状
• 世界测井技术发展现状 • 中国测井技术的发展和现状
可编辑ppt
3
世界测井技术的发展的现状
•测量原理
电极系 供电 测量某两点间的电位差 刻度 视电阻率
两种电极系： 电位电极系 梯度电极系
电极距
电极距越长，探测范围越大。
2.5电极距
N M
A
2.5米梯度
2.25
0.5
0.5
2.25
B
A M
0.5米 电位可编辑ppt
测量电极 供电电极
供电电极
测量电极
23
§1.2 普通电阻率测井
•曲线特点
负异常幅度 与粘土含量 成反比，Rmf / Rw 成正比
可编辑ppt
18
§1.1 自然电位测井
高阻致密层处 曲线倾斜
高阻致密层自然电位曲线形状示意图
碳酸盐岩地层
孔隙和裂缝发育段、致密段与邻近 泥岩比较，有不同程度的小幅度负异常。
可编辑ppt
碳酸盐岩剖面 19
§1.1
•影响因素
自然电位测井
泥 浆 矿 化 度 的 影 响
90年代ECLIP-5700、MAXIS-500成像测井仪
可编辑ppt
（第五代） 6
中国测井技术的发展和现状
二、三个层次的测井解释技术形成
1、单井完井解释
2、单井精细测井评价
3、多井测井评价
可编辑ppt
7
中国测井技术的发展和现状
三、测井理论的发展
1、储层评价
2、测井资料的地质应用
3、非线性、非均质理论
一、测井技术发展回顾 1、斯仑贝谢兄弟发现电测井 （1927年） 2、阿尔奇建立了阿尔奇公式，1941年 3、勘探技术和开发技术 4、岩石中电、声、核、力、机械、磁
信息是建立找油找气的物理基础 5、五代测井仪器的更新换代反映测井
技术的进步
可编辑ppt
4
世界测井技术的发展的现状
二、原理：测量井中自然电场 Nv
井中电极M与地面电极N 之间的电位差
M
可编辑ppt
16
§1.1 自然电位测井
•自然电位成因 一般由地层和泥浆之间电化学作用和动电学作用产生的。
1、扩散—吸附电位：
纯砂岩 -11.6 mV/18 C 纯泥岩 59.1 mV /18 C
2、过滤电位（一般可忽略）：
泥浆柱与地层之间存在压差时，液体发 生过滤作用产生的。
高低矿可化编度辑p泥pt 浆的自然电位曲线
20
§1.1 自然电位测井
•其他影响因素：
淡水层幅度变小； 水淹层的幅度和基线发生变化； 泥浆含有某些化学或导电物质； 地面电场的干扰 。
•曲线质量要求
1、泥岩基线稳定，100m井段基线偏移不超过10mV。 2、自然电位正负异常符合钻井液矿化度与地层水矿化度之间的关系。负 异常幅度与地层水矿化度成正比。 3、与岩性剖面有对应性。 4、曲线平滑，干扰幅度小于1.5mV。
5、距井口 200m井段的自然电可位编辑不p作pt 严格要求，但必须能清楚地划分2砂1 岩。
§1.1 自然电位测井
应用： 1、判断岩性，划分渗透层； 2、用于地层对比； 3、求地层水电阻率； 4、估算地层泥质含量； 5、判断水淹层； 6、研究沉积相。
可编辑ppt
22
§1.2
普通电阻率测井 ——早期的测井方法
可编辑ppt
8
测井面临的难题
一、地质方面
1、超低电阻率油气
2、多变的地层水砂岩油气层
3、砾岩、火成岩油气层评价
4、裂缝性油气层藏
5、碳酸盐岩裂缝性油气层
6、孔隙低渗透致密砂岩油气层。 7、稠油层
8、中高含水期的水淹层
可编辑ppt
9
一、测井解释面临的难题
1、 低电阻砂岩油气层
难点: 电阻率曲线不能
或很难区分油(气)水层
形成原因：
a.岩性细，束缚水饱和度高
b.矿化度很高的泥质砂岩
c.伊泥石、蒙脱石、伊／蒙混层含量高
的泥质砂岩
d.菱铁矿 可编辑ppt
10
一、测井解释面临的难题
2、地层水矿化度低且多变的油气层 油气层与水层的电阻率都高，难区分
3、砾岩、火成岩油气层评价 非均质性特别严重，物性差。
