有机硅耐高温漆喷涂工艺
有机硅耐高温漆使用说明
有机硅耐高温漆使用说明
喷涂工艺：
1、喷涂前应对金属表面进行除油、除锈及污物处理，采用磷化工艺处理的
外壁，必须再作喷砂或抛丸处理，表面粗糙度不低于40um，以提高
漆膜的附着力。
2、使用前将油漆搅拌均匀，发现有异物，用120目不锈钢丝网过滤，可采
用刷涂、喷涂等常规使用方法进行。
3、喷涂时，建议用高温专用稀释剂，稀释量为10-30%（以油漆重量计），
如果用户从市场采购，必须先做试验，保证漆膜质量。
喷嘴口径
1.5-
2.0mm，空气压力0.3-0.4Mpa。
4、建议刷涂或喷涂1-2道，控制空气中相对湿度在65%以下，下雨天，高
温天气不宜施工。
5、干膜厚度不低于30um。
注意事项：
1、调配油漆时应根据用量调兑，尽量当日用完。
2、稀料酌情加入，以满足喷涂要求为宜，不可超量。
3、本产品含有机溶剂，在喷涂时应注意防火，并遵守相关的安全操作规程进行。
4、加温固化时，升温要缓慢，不可将刚施工的工件，放入高温炉内。
淄博铭威特涂料有限公司技术部
2012年2月23日。
有机硅高温漆施工标准
有机硅高温漆施工标准《有机硅高温漆施工标准大揭秘》嘿，你知道吗？在涂料的奇妙世界里，有机硅高温漆就像是一位守护高温环境的超级英雄！要是施工不按照标准来，那可就像是超级英雄失去了超能力，变得平平无奇啦！不搞懂这有机硅高温漆施工标准，你在涂装领域的探索就像没头苍蝇一样，到处乱撞还不知道为啥！接下来，就让我们一起揭开这神秘的施工标准面纱吧！一、施工前的准备：厉兵秣马战高温“准备工作不做好，施工起来一团糟！”在进行有机硅高温漆施工前，我们得像即将出征的战士一样，把一切都准备妥当。
首先，要确保被涂覆的表面干净、平整、无油污和锈蚀等杂质，这就好比是给超级英雄打造一个完美的舞台。
然后，要根据施工环境和要求选择合适的施工工具，千万别拿着大刀去砍苍蝇哦！同时，还要注意环境温度和湿度，有机硅高温漆可不是“温室里的花朵”，它喜欢在适宜的环境中展现自己的强大。
二、涂料调配：调出完美色彩“涂料调配像调酒，比例不对全白搞！”这可是个技术活。
在调配有机硅高温漆时，一定要严格按照说明书上的比例进行调配，可不能随心所欲地乱加一通。
就像调鸡尾酒一样，多一点或少一点都会影响口感。
而且，要充分搅拌均匀，让涂料中的各种成分都能亲密无间地合作。
如果搅拌不充分，那刷出来的效果可能就像是一幅抽象画，让人摸不着头脑。
三、施工方法：巧施妙法展风采“施工方法选得对，效果才能美美美！”有机硅高温漆的施工方法有很多种，比如喷涂、刷涂、滚涂等。
每种方法都有自己的特点和适用场合，就像不同的武功招式有不同的威力和用途一样。
喷涂就像是一阵疾风骤雨，快速而均匀地覆盖大面积；刷涂则像是一位细心的工匠，慢慢地雕琢每一个细节；滚涂就像是一个勤劳的小蜜蜂，不停地在表面上穿梭。
选择合适的施工方法，才能让有机硅高温漆发挥出最佳效果。
四、施工环境：给超级英雄一个舒适的家“施工环境很重要，舒适才能出成效！”有机硅高温漆对施工环境有一定的要求。
温度不能太高或太低，湿度也不能太大或太小。

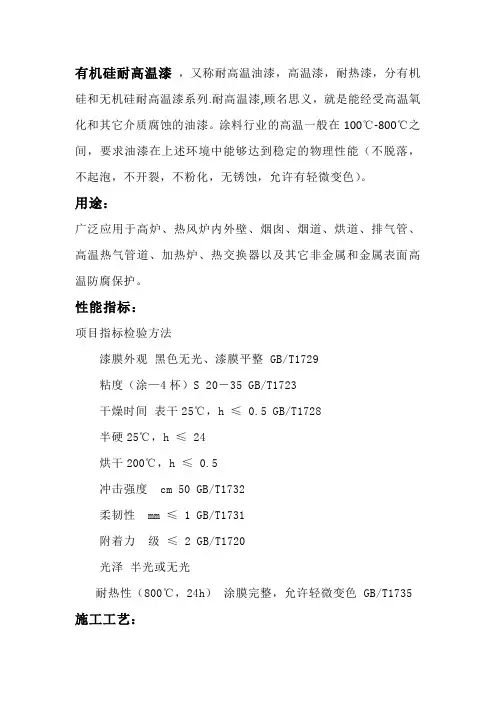

有机硅耐高温漆资料
有机硅耐高温漆，又称耐高温油漆，高温漆，耐热漆，分有机硅和无机硅耐高温漆系列.耐高温漆,顾名思义，就是能经受高温氧化和其它介质腐蚀的油漆。
涂料行业的高温一般在100℃-800℃之间，要求油漆在上述环境中能够达到稳定的物理性能（不脱落，不起泡，不开裂，不粉化，无锈蚀，允许有轻微变色）。
用途：广泛应用于高炉、热风炉内外壁、烟囱、烟道、烘道、排气管、高温热气管道、加热炉、热交换器以及其它非金属和金属表面高温防腐保护。
性能指标：项目指标检验方法漆膜外观黑色无光、漆膜平整 GB/T1729粘度（涂—4杯）S 20－35 GB/T1723干燥时间表干25℃，h ≤ 0.5 GB/T1728半硬25℃，h ≤ 24烘干200℃，h ≤ 0.5冲击强度cm 50 GB/T1732柔韧性mm ≤ 1 GB/T1731附着力级≤ 2 GB/T1720光泽半光或无光耐热性（800℃，24h）涂膜完整，允许轻微变色 GB/T1735 施工工艺：（1）前处理：基材表面必须采用喷砂外理，达Sa2.5级；（2）用稀释剂擦洗工件表面；（3）用专用配套稀释剂调节涂料粘度，稀释剂采用专用稀释剂，用量大致为：无气喷涂——约5%（以涂料重量计）；空气喷涂——约15－20%（以涂料重量计）；刷涂——约10－15%（以涂料重量计）；（4）施工方法：无气喷涂、空气喷涂或刷涂。
注意：施工时底材温度必须高于露点以上3℃，但不得高于60℃；（5）涂料固化：施涂完毕，常温自然固化后投入使用或室温干燥0.5－1.0小时，然后置于180－200℃烘箱中烘烤0. 5小时，取出降温待用。
其它施工参数密度——约1.08g/cm3；干膜厚度（一道）25um；湿膜厚度56 um；闪点－27℃；涂覆用量－－120 g/m2；涂装间隔时间：8－24小时/25℃以下，4－8小时/25℃以上。
涂料贮存期：6个月。
超过此期限，经检验合格仍可使用。
五、施工及贮存：（1）：涂装前须将物体表面灰尘、油物、焊渣、锈蚀、旧漆膜等处理干净 , 钢材表面要求喷沙、喷丸至 Sa2.5级，局部修补表面要求打磨至 St3 级。
有机硅防水涂料施工工艺
有机硅防水涂料施工工艺摘要：有机硅防水涂料是一种常用的防水材料，具有优良的耐候性、耐酸碱性和耐高温性能。
本文将介绍有机硅防水涂料的施工工艺，包括基础处理、涂料调配、底涂施工、面涂施工等步骤。
通过正确的施工工艺，可以保证有机硅防水涂料的施工质量和防水效果。
1. 基础处理在进行有机硅防水涂料施工前，首先需要对基础进行处理。
基础处理包括清洗、修补和处理表面疏松等步骤。
清洗基础表面，确保表面无尘、无油污等杂物。
修补基础表面的裂缝和破损，并进行表面光洁度检查。
处理表面疏松，使用专用的基础处理剂进行处理，确保基础的牢固度和平整度。
2. 涂料调配有机硅防水涂料的调配需要根据施工要求进行，按照涂料生产商提供的配方进行调配。
在调配过程中，注意控制好涂料的粘度和固含量，确保涂料的流动性和附着力。
调配过程中严禁加入任何不符合要求的添加剂。
3. 底涂施工在涂料调配完成后，可以进行底涂施工。
底涂施工需要使用专用的刷子或辊涂工具，均匀地涂抹在基础表面上。
涂刷过程中需要注意保持一定的厚度，并及时填补涂层间的空隙。
底涂施工后，需要进行干燥和固化处理，根据涂料生产商提供的说明进行处理。
4. 面涂施工底涂施工完毕后，可以进行面涂施工。
面涂施工需要使用专用的辊涂工具或喷涂设备，均匀地涂抹在底涂层上。
涂刷过程中需要保持涂层的均匀性和一定的厚度，避免涂料流垂或堆积。
面涂施工完成后，需要进行干燥和固化处理，根据涂料生产商提供的说明进行处理。
5. 检测和验收有机硅防水涂料施工完成后，需要进行检测和验收。
检测涂料的厚度、附着力和防水效果，确保施工质量达到要求。
验收合格后，方可交付使用。
结论：通过正确的施工工艺，可以保证有机硅防水涂料的施工质量和防水效果。
在施工过程中，需要注意基础处理、涂料调配、底涂施工和面涂施工等细节，确保每一步的操作正确无误。
同时，在施工前仔细阅读涂料生产商提供的技术要求和说明，进行合理的施工计划和操作。
只有这样，才能达到预期的防水效果，并延长建筑物的使用寿命。
有机硅涂层的制备工艺
有机硅涂层的制备工艺有机硅涂层是一种多功能涂层，具有优异的耐磨损、耐腐蚀、耐高温、耐紫外线以及超低表面能等特性。
有机硅涂层的制备工艺通常包括前处理、涂布、固化等步骤。
首先是前处理，这是制备有机硅涂层非常重要的一步。
前处理旨在增强基材表面的粘接性和润湿性，使涂层与基材之间能够更好地结合。
常用的前处理手段包括表面清洗、去氧化处理、喷砂、脱脂等。
例如，可以使用溶剂或碱性溶液进行表面清洗，去除油污和杂质，然后使用酸性溶液进行去氧化处理，去除金属表面的氧化物。
接下来是涂布工艺，涂布是将有机硅涂料均匀地涂布在基材表面的过程。
涂布的目的是形成一层均匀、致密的涂层，并保证涂层的质量和性能。
常用的涂布方法包括喷涂、滚涂、浸涂等。
以喷涂为例，可以使用高压气体将有机硅涂料雾化成细小颗粒，并通过喷嘴均匀地喷洒在基材表面。
为了提高涂层的附着力，有时还可以在涂布前使用密着剂或轮廓细化剂进行预处理。
最后是固化工艺，固化是使有机硅涂层形成稳定的化学键，提高涂层的耐久性和性能的过程。
固化通常需要在特定的温度和时间条件下进行。
有机硅涂料的固化方式主要有热固化和光固化两种。
热固化是利用高温使涂料中的交联剂发生化学反应，形成致密的网络结构。
光固化则是利用紫外线或可见光激活交联剂，使涂料快速固化。
光固化速度快、能耗低，适用于大面积涂布和薄膜涂层。
总之，有机硅涂层的制备工艺包括前处理、涂布和固化三个关键步骤。
通过适当的前处理可以增强涂层与基材的粘接性；采用合适的涂布方法可以形成均匀、致密的涂层；通过适当的固化工艺可以提高涂层的耐久性和性能。
这些工艺步骤的选择和优化，对于实现高质量的有机硅涂层具有重要意义。
有机硅耐800度高温漆使用说明
W61-（500-800）汽车农用车消音器专用
涂料
产品说明由专用有机硅树脂、各种耐高温颜填料及特种添加剂组成，可长期耐500-800℃高温并保持颜色无变化。
用途：该漆广泛用于500-800度及以下工作条件的钢铁表面，尤其是汽车、农用车等行业的消音器。
成膜后具有优良
的机械性能。
技术指标颜色黑色银色
光泽无光
粘度（25±1℃涂-4 , S） 50-60
干燥时间 23±2℃：指触干≦2 h
烘干180℃： 1h
理论涂布量 110g/m²
比重 1.36
柔韧性1mm
附着力1级
耐冲击强度50kg.cm
耐热性（500-800℃，4h）漆膜完好
耐盐雾96h漆膜完好
储存期 12个月
施工参考混合配比单罐装
熟化时间搅拌均匀即可使用
适用期无限制
稀释剂专用稀释剂
施工方法高压无气喷涂有气喷涂淋涂
工具清洗专用稀释剂漆膜厚度湿
膜：80μm 干膜：35μm
涂装间隔
表面处理被涂的钢铁表面，必须彻底清除油污、氧化
皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达瑞典
除锈标准sa2.5级，粗糙度达30~70μm; 也可采用手工
除锈方法，达瑞典除锈标准ＳＴ３级，粗糙度达３０～
７０μm。
施工条件环境温度：２℃～４０℃
相对湿度：２５％～７５％
附注本说明书有关数据是在实验室取得，实际使用时由于环境
变化，实测数据可能与之略有不同。
以上数据如有改变，以本公司最新说明书为准，不另行通知。
天津瑞驰雷德涂料有限公司。
有机硅油漆厂家：有机硅油漆的喷涂工艺和施工技巧
有机硅油漆厂家：有机硅油漆的喷涂工艺和施工技巧简介有机硅油漆是一种具有耐候性、耐高温性、耐化学腐蚀性和耐候性的特殊涂料，常用于工业设备、化工管道、化肥厂等场所。
本文将介绍有机硅油漆的喷涂工艺和施工技巧。
材料与器具喷枪、空气压缩机、气量计、搅拌器、密封胶、铝箔带、清洗液、砂纸、溶剂。
喷涂准备1.清洁表面：在喷涂过程中，要保证被喷涂的表面干净、光滑、干燥，无任何污渍、油漆残留和杂质，以保证喷涂效果。
2.换胶尖：根据颜色区别更换不同的胶尖，以保证涂料喷出的颜色与颜色样板相符。
3.搅拌涂料：对涂料进行充分搅拌，以保证颜色均匀。
4.调整稀释剂：根据环境温度和湿度对涂料进行稀释，以确保适宜的流动性（建议使用有机硅溶剂来稀释）。
喷涂过程1.防火安全：在喷涂过程中需要确保场地通风良好，并且禁止任何明火，以保证安全。
2.喷涂距离：喷枪应与喷涂表面保持20~30cm的距离，不要过近，以免涂料喷出后出现斑点。
3.喷涂速度：喷涂速度一般应该控制在4~6秒/平方米，喷涂时应该快速、均匀、充分覆盖。
4.喷涂角度：尽可能保持垂直或者近垂直喷涂，不要倾斜，以免造成涂料流淌和喷洒的现象。
同时注意固定喷枪的角度以保证喷涂的平稳。
5.喷涂面积：每次喷涂的面积应该控制在1-2平方米，以保证涂料的均匀性。
6.涂层的厚度：每次喷涂应控制涂层厚度，避免出现涂层过厚或者太薄，但是在处理色差时可以适当加厚。
喷涂结果处理在喷涂完成后，需要对喷涂效果进行捕捉。
如果涂层出现泡沫和色差时，需要及时采取天然干燥的方式进行处理，并对处理后的涂层再进行喷涂。
结束语有机硅油漆是一种高性能的涂料，但是由于涂料施工工艺复杂，所以需要有专业的有机硅油漆厂家进行施工。
本文介绍了有机硅油漆的喷涂工艺和施工技巧，希望对有机硅油漆的施工有所帮助。
有机硅耐高温漆性能、用途、技术指标、使用说明书、施工喷涂工艺与涂装方法
有机硅耐高温漆性能、用途、技术指标、使用说明书、施工喷涂工艺与涂装方法一、产品特性：1、有机硅耐高温漆及耐高温涂料是一种专门用于高温环境的涂料，具有优异的耐高温性能、抗氧化性、耐磨性和耐腐蚀性等特点。
2、高温稳定性：有机硅耐高温漆及耐高温涂料具有优异的高温稳定性，能够在高温环境下保持原有的性能和结构，不会发生变形、开裂等现象。
3、抗氧化性：有机硅耐高温漆及耐高温涂料在高温环境下能够保持稳定的抗氧化性能，能够有效防止氧化腐蚀的发生。
4、耐磨性：有机硅耐高温漆及耐高温涂料具有优异的耐磨性，能够在高温环境下承受各种物体的摩擦和冲击。
5、耐腐蚀性：有机硅耐高温漆及耐高温涂料具有优异的耐腐蚀性，能够在高温环境下抵御各种化学物质的腐蚀和侵蚀。
6、在使用产品时，请务必遵守相关法律法规和安全规范，确保人身安全和设备安全。
7、有机硅耐高温漆及耐高温涂料主要用于高温环境下的防护和装饰，如航空航天、汽车、机械、电子等领域。
二、产品用途：1、高温设备的防护：有机硅耐高温漆及耐高温涂料可以用于高温设备的外表面和内部零件的防护，能够有效防止高温环境对设备造成的腐蚀和损坏。
2、高温设备的装饰：有机硅耐高温漆及耐高温涂料可以用于高温设备的外观装饰，能够美化设备外观，提高设备的美观度和价值。
三、技术指标：1、附着力：有机硅耐高温漆及耐高温涂料在高温环境下的附着力达到等级2级以上，表现出良好的附着性能。
2、硬度：有机硅耐高温漆及耐高温涂料的硬度达到H级以上，具有优异的耐磨性和抗划性能。
3、热稳定性：有机硅耐高温漆及耐高温涂料在高温环境下能够保持稳定的高温性能，其热稳定性温度可达到500℃以上。
4、抗氧化性：在500℃以下的高温环境下，有机硅耐高温漆及耐高温涂料的抗氧化性能够保持稳定，不会发生氧化腐蚀现象。
四、使用说明书：1、底漆涂装：在进行有机硅耐高温漆及耐高温涂料的面漆涂装前，需要先进行底漆的涂装。
底漆能够提高涂料的附着性能和防腐蚀效果。
有机硅耐高温防腐底漆的配方设计及应用
有机硅耐高温防腐底漆的配方设计及应用周荣华深圳市天健涂料科技开发有限公司摘要研制了一种用于高温场所设备表面的有机硅耐高温防腐底漆，涂膜的耐高温性能、防腐性能优异。
试验证明该涂料最高可耐600℃，耐盐雾性能达72h。
讨论了不同因素对涂膜性能的影响及底漆在喷涂施工过程中应注意的事项，产品在实际应用中具有明显的经济和社会效益。
关键词有机硅涂料耐高温防腐底漆0引言用于耐高温的耐热树脂有聚苯、聚四氟乙烯、聚芳砜（醚）、聚酰亚胺、有机硅等，而有机硅树脂是这类耐热涂料中应用最为广泛的一类。
因为有机硅树脂在长期受热后，有机物质发生氧化和挥发，但其中硅氧骨架会留下来并将颜料粘附于底材上。
涂料的耐热性能和防腐性能不仅与树脂（基料）有关，同时与颜料、填充料等也有密切的关系，纯有机硅树脂可在200~250℃长期使用，在300℃短期使用，加入耐热性颜填料后耐温可高达700~800℃。
本文介绍的耐高温涂料是以改性有机硅树脂为基料，加入耐高温防锈颜填料、助剂及溶剂组成。
该涂料具有良好的附着力、耐冲击性能、耐化学性和机械强度，及优异的耐高温性能。
该涂料施工方便，广泛应用于各种耐高温设备。
1实验部分1.1主要原材料及仪器（1）有机硅树脂A、有机硅树脂B、环氧树脂、氨基树脂、有机缓蚀剂、色素碳黑、钛白粉、石墨黑、高温铁黑、滑石粉、三聚磷酸铝、膨润土、异丁醇、醋酸丁酯，均为国产工业品。
（2）涂膜性能测试仪器涂4#杯，国产；刮板细度计，天津材料试验机厂；电热鼓风干燥箱，上海崇明实验仪器厂；电子测厚仪，进口；马弗炉，上海崇明实验仪器厂；SK-2立式砂磨机，国产；ST-BZ-7型盐雾试验机，台湾。
1.2耐高温底漆的配制（见表1）制备工艺：A组分的制备：将有机膨润土用醋酸丁酯稀释至体积膨胀完全。
B组分的制备：将环氧树脂与氨基树脂完全混合。
C组分的制备：将有机硅树脂、颜填料、助剂、溶剂按规定量加入研磨机中，研磨至细度小于30μm。
将A、B加入C中，继续研磨分散5～10min即可，过滤密封包装。
高温漆的使用方法
高温漆的使用方法高温漆是一种能够耐高温的涂料，广泛应用于一些需要耐高温的设备、管道和构件的涂装。
它的特殊性质使得它能够在高温环境下稳定地保护被涂物的表面，延长其使用寿命。
本文将介绍高温漆的使用方法，包括材料准备、涂装步骤和注意事项。
一、材料准备1. 高温漆：选择符合使用要求的高温漆，常见的高温漆有硅酮树脂高温漆、氟碳树脂高温漆等，根据被涂物的具体要求进行选择。
2. 涂料配套剂：根据高温漆的要求，选用配套剂进行稀释或稠化，以达到适宜的涂装粘度。
3. 刷具和喷具：选择适合的刷具或喷具进行涂装，以保证涂装效果和涂料的均匀性。
二、涂装步骤1. 表面准备：首先清理被涂物的表面，去除油污、灰尘等杂质，可以使用溶剂进行清洗。
必要时，对表面进行打磨，以增强涂料的附着力。
2. 涂装底漆：涂装底漆有助于提高高温漆的附着力和耐久性。
根据高温漆的要求，选择合适的底漆，并按照说明进行涂装，注意底漆的干燥时间。
3. 涂装高温漆：在底漆干燥后，开始涂装高温漆。
根据涂装方法的选择，可以使用刷涂、辊涂或喷涂等方式进行涂装。
涂装过程中要避免涂料太厚或太薄，以保证涂装的均匀性。
4. 干燥和固化：根据高温漆的要求，使涂料在规定的时间内干燥和固化。
通常情况下，高温漆的干燥时间较短，但完全固化需要较长的时间。
在固化过程中，要避免暴露在潮湿和高湿度的环境中。
三、注意事项1. 安全措施：在使用高温漆时，要注意保护自己的健康和安全。
应戴上防护手套、眼镜等个人防护用品，避免直接接触涂料。
在通风良好的环境下进行涂装，避免吸入有害气体。
2. 涂装温度：高温漆对涂装温度有一定要求，一般要求涂装温度在20℃以上。
在低温条件下，涂料的涂装性能和干燥时间会受到影响。
3. 涂料储存：正确储存高温漆以保持其性能。
将涂料密封并存放在干燥、阴凉的地方，远离火源、阳光直射和潮湿环境。
4. 涂装效果：在涂装过程中，要注意涂装的效果和涂料的均匀性。
避免涂料出现流挂、鱼眼等缺陷，影响涂装效果和涂料的耐高温性能。
有机硅耐高温漆及耐热漆喷涂工艺与施工技术方案、理论与实际用量计算方法
有机硅耐高温漆及耐热漆喷涂工艺与施工技术方案、理论与实际用量计算方法一、有机硅耐高温漆的喷涂工艺与施工技巧：（一）、有机硅耐高温漆喷涂工艺：1、喷涂之前需将金属表面的油污、锈蚀及污物等处理干净。
外壁采用磷化工艺处理之后，须再作喷砂或抛丸处理，使其表面粗糙度不低于40μm，从而提升漆膜的附着力。
2、油漆在使用之前需搅拌均匀，如果发现有异物，可使用120目不锈钢丝网进行过滤。
3、涂装方法：3.1可采用刷涂、喷涂等常规使用方法进行。
3.2喷涂的过程中，建议使用高温专用稀释剂，稀释量为10-30%（以油漆重量计）。
3.3须先做试验，确保漆膜质量。
3.4喷嘴口径为1.5-2.0mm，空气压力为0.3-0.4Mpa。
4、刷涂或喷涂1-2道，将空气中相对湿度控制在65%以下，在下雨天或高温天气情况下不宜施工。
5、干膜厚度不要低于30μm。
（二）、有机硅耐高温漆施工技巧：1、使用喷砂处理的方式，将被喷涂钢铁表面彻底清除一下，使钢铁表面呈灰白色，并在24小时内涂刷油漆，以免影响附着力与耐水性。
2、油漆使用之前要进行充分的搅拌，若是混有外来杂质，可使用过滤筛进行过滤之后再进行使用。
3、喷涂的过程中须使用高温漆专用稀释剂，调稀至合适粘度18-30秒内进行涂装。
4、施工的过程中，尽量将底材温度保持在高于露点以上3℃，不过不能高于60℃。
二、有机硅耐高温漆理论与实际用量计算方法：1、有机硅耐高温防腐漆的成膜物质硅树脂有着非常好的防腐性，其耐溶剂、耐酸性能比较突出。
2、有机硅耐高温漆在施工之前用量的预估：2.1若预估用量超出实际用量，则为浪费，且成本相对也会增加；2.2若预估用量少于实际用量，则施工时涂装过半需再订购原料，而在此过程中已涂装好的漆膜，跟再次涂装的油漆所发挥的效能与装饰度会有一定的差别；2.3新的油漆中包含有面漆，不同批次的油漆颜色也有所差异，这就会导致涂膜面漆的装饰度降低，从而影响到整体的涂装效果。
3、有机硅耐高温油漆的用量计算方法（举例）：3.1体积固含量80%，需要干膜厚度50μm。
高温漆喷涂方法
高温漆喷涂方法随着工业化的发展，高温漆在许多领域的应用越来越广泛，如汽车、飞机、石油化工、电力等领域。
高温漆具有耐高温、耐腐蚀、耐磨损等优异的性能，能够满足各种极端环境下的使用要求。
本文将介绍高温漆的喷涂方法和技巧，希望能够帮助读者更好地掌握高温漆喷涂技术。
一、高温漆的种类高温漆通常分为有机硅高温漆、有机硅氟碳高温漆、耐高温涂料等几种。
其中，有机硅高温漆是一种优异的高温涂料，具有耐高温、耐腐蚀、耐磨损等优异的性能。
有机硅氟碳高温漆则是一种新型的高温涂料，具有更好的耐磨损性能和更高的耐腐蚀性能。
耐高温涂料则是一种高温涂料的总称，包括了有机硅高温漆、有机硅氟碳高温漆、有机硅烤漆、无机耐火涂料等。
二、高温漆的喷涂方法高温漆的喷涂方法一般有手工喷涂、机器喷涂、自动喷涂等几种。
以下分别进行介绍：1. 手工喷涂手工喷涂是一种简单易行的喷涂方法，适合小面积的涂装工作。
手工喷涂需要用到喷枪、压缩空气等设备，操作人员需要掌握一定的技巧和经验。
手工喷涂的优点是操作简单，成本低，适合小批量的生产。
缺点是效率低，喷涂质量不稳定，易产生气泡、流挂等问题。
2. 机器喷涂机器喷涂是一种高效、稳定的喷涂方法，适合大面积的涂装工作。
机器喷涂需要用到自动喷涂机、压缩空气等设备，操作人员需要进行一定的调试和操作。
机器喷涂的优点是效率高，喷涂质量稳定，适合大批量的生产。
缺点是设备价格高，维护成本也较高。
3. 自动喷涂自动喷涂是一种高度自动化的喷涂方法，适合高要求的涂装工作。
自动喷涂需要用到自动喷涂机、自动喷枪、控制系统等设备，操作人员需要进行一定的程序设置和调试。
自动喷涂的优点是效率高，喷涂质量稳定，适合高要求的生产环境。
缺点是设备价格高，技术要求较高。
三、高温漆的喷涂技巧高温漆的喷涂技巧对于喷涂质量的稳定和生产效率的提高都具有重要的作用。
以下介绍几种常用的喷涂技巧：1. 喷涂距离喷涂距离是指喷枪与被喷涂物体的距离。
一般来说，高温漆的喷涂距离应该在20-30厘米左右。
耐高温漆涂装要求
耐高温漆一、组成：耐高温漆是由有机硅树脂溶于有机溶剂中加入耐高温助剂配制成组份一，固化剂为组二。
二、特性：耐高温漆可室温干燥，耐高温具有良好的耐热性及机械物理性能。
三、用途：耐高温漆适用于适应温度以下工作的钢铁表面，及零件的耐热、防腐保护涂层，起保护作用。
四、耐高温漆的技术指标：项目品种指标200℃300℃400-600℃漆膜颜色及外观漆膜平整，符合标准漆膜平整，符合标准漆膜平整，符合标准粘度（S）50-80 50-80 50-80柔韧性（mm）1 1 1耐热性（5h）漆膜轻微失光变色漆膜轻微失光变色漆膜轻微失光变色冲击强度（kg/cm2）35 35 35附着力，≤ 2 2 2干燥时间表干，h 0.5 0.5 0.5实干，h 24 24 24耐水性，蒸馏水24h 漆膜外观不变漆膜外观不变漆膜外观不变耐汽油性，浸入GB1787-79RH-75汽油漆膜不起泡，不变软漆膜不起泡，不变软漆膜不起泡，不变软耐热性，加热3h后测冲击强度15 15 15五、施工参考：1、被喷涂钢铁表面必须用细砂纸打磨干净除锈并用甲苯等溶剂擦去油垢污物，彻底除油除锈，最后是喷沙处理，使喷涂表面呈灰白色。
2、有机硅耐高温漆使用前必须按比例配制，如果一次使用量不大，应该用多少配多少，以防过多固化而浪费。
3、喷涂时，如果有机硅耐高温漆过稠一定要用高温漆专用稀料调稀至所需稠度后施工，漆膜厚度一般在20-30微米之间为宜。
天津澳美化工油漆有限公司主要经营环保油漆、环保装修漆，建筑油漆，油漆。
企业生产“海塔”牌油漆，工业油漆、建筑油漆、防腐油漆、特种油漆等10大类，数百个品种。
产品种类有：内、外墙乳胶漆、建筑油漆、艺术油漆；木器装修漆、万能胶、白乳胶、防腐油漆面漆氯化橡胶,氯磺化聚乙烯类；防腐油漆类；防腐油漆丙烯酸；防腐油漆环氧煤沥青；防腐油漆耐高温类等。
有机硅涂料喷涂工艺
有机硅涂料喷涂工艺一、引言有机硅涂料是一种高性能涂料，其具有优异的耐候性、耐化学腐蚀性、耐高温性和电绝缘性能。
喷涂是有机硅涂料施工的一种常见工艺，本文将介绍有机硅涂料喷涂工艺的步骤和要点。
二、有机硅涂料喷涂工艺步骤1. 表面处理在喷涂前，需要对待涂物表面进行处理。
首先，要将表面的污垢、油脂等杂质清洗干净。
其次，对于有锈蚀的表面，需要进行除锈处理，以确保涂层的附着力。
最后，要进行打磨处理，使表面光滑平整，提高涂层的外观质量。
2. 喷涂准备在喷涂前，需要将有机硅涂料进行搅拌均匀，以保证涂料的稳定性和均一性。
同时，根据涂料的稠度和使用要求，可以适当调节涂料的粘度，以便于喷涂操作。
3. 喷涂操作喷涂有机硅涂料时，需要使用专用的喷涂设备，如喷枪、喷涂机等。
喷涂时要保持喷涂设备与被涂物表面的适当距离，一般为20-30厘米。
喷涂时要均匀、稳定地移动喷涂设备，保证涂层的均匀性和一致性。
4. 喷涂后处理涂料喷涂完成后，需要进行后处理工作。
首先，要对喷涂的涂层进行检查，确保涂层没有漏涂、起皮等问题。
其次，要对涂层进行干燥和固化处理，以提高涂层的耐久性和抗污染性。
最后，要对喷涂设备和周围环境进行清洁，以便于下次使用。
三、有机硅涂料喷涂工艺要点1. 确保表面处理的质量，包括清洗、除锈和打磨等步骤。
表面处理不仅能提高涂层的附着力，还能保证涂层的外观质量。
2. 喷涂时要注意喷涂设备与被涂物表面的距离和喷涂速度。
距离过近或速度过快都会导致涂料不均匀或过厚，影响涂层的质量。
3. 喷涂时要注意涂料的均匀性和一致性。
可以根据需要进行涂料的稀释或加稠，以确保涂料的流动性和喷涂性能。
4. 喷涂后要及时进行涂层的检查和处理。
发现涂层有问题时，要及时修补或重新喷涂，以避免涂层的失效或影响使用寿命。
5. 喷涂过程中要注意安全，佩戴适当的防护用具，如手套、口罩和护目镜，避免涂料接触皮肤或吸入。
四、有机硅涂料喷涂工艺的优势1. 有机硅涂料具有优异的耐候性和耐腐蚀性能，能够在恶劣环境下长时间保持涂层的稳定性和外观质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有机硅耐高温漆是由有机硅树脂、耐高温颜料、溶剂和助剂组成，它的使用比较的频繁，因此其喷涂工艺对施工人员来说还是比较重要的，因为如果施工的不好，会对后期的使用造成不好的影响。
那它具体的喷涂工艺是什么呢？
具体是：(1) 前处理：基材表面必须采用喷砂外理，达Sa2.5级;
(2) 用稀释剂擦洗工件表面;
(3) 用专用配套稀释剂调节涂料粘度，稀释剂采用专用稀释剂，用量大致为：无气喷涂——约5%(以涂料重量计);空气喷涂——约15-20%(以涂料重量计);刷涂——约10-15%(以涂料重量计);
(4) 施工方法：无气喷涂、空气喷涂或刷涂。
注意：施工时底材温度必须高于露点以上3℃，但不得高于60℃;
(5) 涂料固化：施涂完毕，常温自然固化后投入使用或室温干燥0.5-1.0小时，然后置于180-200℃烘箱中烘烤0. 5小时，取出降温待用。
表面处理:涂有底漆的表面必须干燥。
除净所有的油污、杂物，漆膜上无酸碱和水分凝聚。
钢铁表面喷砂处理Sa21/2级，并用压缩空气吹去表面尘土。
底材温度:须高于露点以上3℃。
涂装施工:混合本产品单组份罐装，使用时须充分搅拌均匀。
其安全措施是：施工人员配带口罩、手套等防护用具，避免接触皮肤和眼睛;
涂料接触到皮肤,应用温水或者适当的清洗剂清洗。
油漆接触到眼睛,应用大量水冲洗并立即就医；
施工现场应远离火源并禁止在临近地区吸烟；
现场遵守一切健康安全规定。
以上就是郑州强邦涂料有限公司分享的全部内容，希望对大家有所帮助。
该企业主要定位生产各种工业重防腐漆、特种漆、有机硅耐高温漆、磁漆、调和漆、氟碳漆、环氧漆、丙烯酸聚氨酯类漆，船舶漆、高氯化橡胶类漆、航标漆管道防腐漆、烟囱漆、汽车防腐漆、抗电弧漆、工程机械防腐漆、过氯乙烯漆、防火漆、高分子防腐漆、冷镀锌漆等。
