户内环氧树脂浇注工艺
环氧树脂-百度百科
环氧树脂百科名片环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。
环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。
由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。
简介英文术语:epoxy Resin凡分子结构中含有环氧基团的高分子化合物统称为环氧树脂。
固化后的环氧树脂具有良好的物理化学性能，它对金属和非金属材料的表面具有优异的粘接强度，介电性能良好，变定收缩率小，制品尺寸稳定性好，硬度高，柔韧性较好，对碱及大部分溶剂稳定，因而广泛应用于国防、国民经济各部门，作浇注、浸渍、层压料、粘接剂、涂料等用途。
我国自1958年开始对环氧树脂进行了研究，并以很快的速度投入了工业生产，至今已在全国各地蓬勃发展，除生产普通的双酚A-环氧氯丙烷型环氧树脂外，也生产各种类型的新型环氧树脂，以满足国防建设及国家经济各部门的急需。
环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。
环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。
由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。
类型1、活性氢化物与环氧氯丙烷反应；2、以过氧化氢或过酸（例过醋酸）将双键进行液相氧化；3、双键化合物的空气氧化；4、其它。
由于它的性能并不是十分完美的，同时应用环氧树脂的对象也不是千遍一律的，根据使用的对象不同，对环氧树脂的性能也有所要求，例如有的要求低温快干，有的要求绝缘性能优良。
因而要有的放矢对环氧树脂加以改性。
改性的方法1、选择固化剂；2、添加反应性稀释剂；3、添加填充剂；4、添加别种热固性或热塑性树脂；5、改良环氧树脂本身。
10kV及以下电力电缆的电缆头制作工艺
10kV 及以下电力电缆的电缆头制作工艺当我们熟悉了解和掌握了 10kV 及以下电力电缆的结构以及电缆头附件的种类和制作电缆头所用材料规格、技 术性能及使用条件后，就可以进行电缆头的制作。
电缆终端头制作其目的就是将电缆的两端和输配电设备相连，电缆接头的制作是将敷设的各段电缆连接成一条 连续线路，最终达到给输配电设备供电。
为了达到上述的目的施工中不得不将电缆的端头打开，破坏了电缆原 有的电气性能、绝缘性能和机械性能。
所以电缆头的制作过程最重要的就是，为了达到其目的尽可能的完善被 破坏了的电缆原有电气性能、绝缘性能和机械性能。
因此电缆头的制作必须满足下列的基本要求，即密封性能、 绝缘强度、电气距离、接触电阻等各项规定。
为了保证施工质量要求，除了应严格遵守操作工艺规程外，还应采取必要的措施。
⑴电缆接头的施工现场应没有易燃、易爆物质，没有导电粉尘及腐蚀性气体。
周围环境空气相对湿度应不高于 60%，周围环境温度不低于5℃。
当不能满足要求时应采取相应的措施。
比如：对施工部位搭棚，对施工现场 进行除湿处理，对霜、露、雨水、积雪及时清理，局部加温预热等方法。
（2）室外杆上电缆头制作前应搭设脚手架，并有护身栏。
⑶施工现场要有220V 的交流电源。
现场应光线充足，不能满足时应备有临时安全照明。
（4）准备工作应充分，无遗漏，工具材料齐全。
电缆一经打开护套后，尤其是油浸纸绝缘电缆一旦剥开铅护套应 全力以赴连续工作，动作要熟练迅速直到封闭完成，尽量少敞开暴露在空气中，以防止潮气入侵。
封铅或焊接 接地线时，还要防止过热灼伤铅包和绝缘层。
（5）电缆头的制作过程中，要避免手汗、汗珠、唾沫或其他异物侵入或滴落在芯线、绝缘材料上。
因此，操作中 使用的工具、材料应保持清洁。
施工过程中即使要清理手上的无污渍，清洗时最好使用航空汽油或丙酮。
（一）10kV 油浸纸绝缘电缆终端头制作工艺 1.10kV 户外油浸纸绝缘电缆终端头制作工艺下面以WD 改进型10kV 户外油浸纸绝缘电缆终端头为例介绍其工艺操作过程。
电缆头按制作安装材料又可分为热缩式
浅析电缆头制作安装一、电缆头按制作安装材料又可分为热缩式（目前最常用的一种）、干包式和环氧树脂浇注式现在的70mm2以上电缆普遍采用热缩式，其实就是用到热缩头，一个热缩头在几十元到上百元不等，就是所谓的“手套”形状像手套一样，把电缆外保护层剥开，套上热缩头，然后用喷灯加热，使之附着在电缆头上（压铜鼻子我就不详说了）干包式就是采用高压自粘式胶布和电工胶布缠绕制作电缆头。
一般临时用电较多用到。
70mm2以下用干包式。
二、电缆头的区别电力电缆头分为终端头和中间接头，按安装场所分为户内式和户外式，按照电缆头制作材料分为干包式、环氧树脂浇注式和热缩式等三类1.户内干包式电力电缆头，干包电缆头不装" 终端盒" 时，称为" 简包终端头" ，适用于一般塑料和橡皮绝缘低压电缆。
2. 户内浇注式电力电缆终端头，浇注式电缆头主要用于油浸纸绝缘电缆。
3. 户内热缩式电力电缆终端头，热缩式电缆头适用于0.5 ～10.0kV 的交联聚乙烯电缆和各种电缆。
三、三个电缆头的工艺区别：1.户内干包式电力电缆头：剥保护层及绝缘层，清洗，包缠绝缘，压连接管及接线端子，安装、接线。
2. 户内浇注式电力电缆终端头：锯断，剥切清洗，内屏蔽层处理，包缠绝缘，压扎锁管和接线端子，装终端盒，配料浇注，安装接线。
3. 户内热缩式电力电缆终端头：锯断，剥切清洗，内屏蔽层处理，焊接地线，压扎锁管和接线端子，装热缩管，加热成形，安装，接线。
1）干包，在一些要求不高或者为了省钱的项目上，低压电缆接头使用干包的比较多，由于低压电场可以忽略不记，所以特别是那些安装公司为了省钱使用干包。
高压干包电缆目前国内似乎没人做，国外偶也只见到3M公司有干包电缆附件（通常都是中间接头）。
2）热缩，热缩电缆附件相对干包的费用高，但目前在10KV及以下等级使用热缩电缆附件是比较经济的，一般适用于新建工程、施工时不要求防火等普通供电系统3）浇注电缆附件，基本淘汰，主要使用油浸绝缘电缆上，自从热缩油浸电缆问世以后基本上就淘汰了。

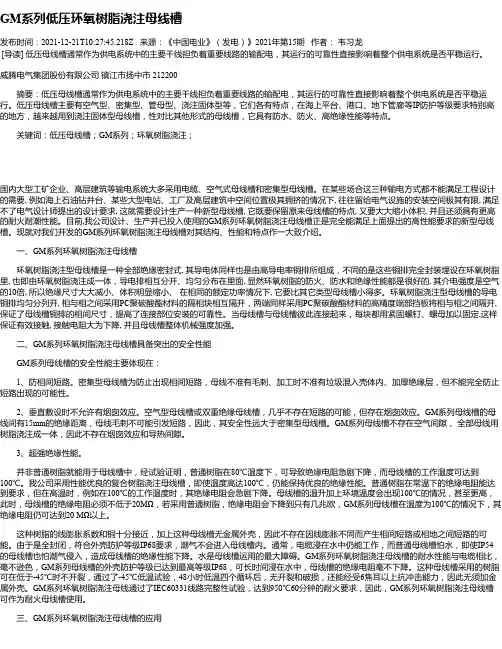

GM系列低压环氧树脂浇注母线槽
GM系列低压环氧树脂浇注母线槽发布时间：2021-12-21T10:27:45.218Z 来源：《中国电业》（发电）》2021年第15期作者：韦习龙[导读] 低压母线槽通常作为供电系统中的主要干线担负着重要线路的输配电，其运行的可靠性直接影响着整个供电系统是否平稳运行。
威腾电气集团股份有限公司镇江市扬中市 212200摘要：低压母线槽通常作为供电系统中的主要干线担负着重要线路的输配电，其运行的可靠性直接影响着整个供电系统是否平稳运行。
低压母线槽主要有空气型、密集型、管母型、浇注固体型等，它们各有特点，在海上平台、港口、地下管廊等IP防护等级要求特别高的地方，越来越用到浇注固体型母线槽，性对比其他形式的母线槽，它具有防水、防火、高绝缘性能等特点。
关键词：低压母线槽；GM系列；环氧树脂浇注；国内大型工矿企业、高层建筑等输电系统大多采用电缆、空气式母线槽和密集型母线槽。
在某些场合这三种输电方式都不能满足工程设计的需要, 例如海上石油钻井台、某些大型电站、工厂及高层建筑中空间位置极其拥挤的情况下, 往往留给电气设施的安装空间极其有限, 满足不了电气设计师提出的设计要求, 这就需要设计生产一种新型母线槽, 它既要保留原来母线槽的特点, 又要大大缩小体积, 并且还须具有更高的耐火耐潮性能。
目前,我公司设计、生产并已投入使用的GM系列环氧树脂浇注母线槽正是完全能满足上面提出的高性能要求的新型母线槽。
现就对我们开发的GM系列环氧树脂浇注母线槽对其结构、性能和特点作一大致介绍。
一、GM系列环氧树脂浇注母线槽环氧树脂浇注型母线槽是一种全部绝缘密封式, 其导电体同样也是由高导电率铜排所组成，不同的是这些铜排完全封装埋设在环氧树脂里, 也即由环氧树脂浇注成一体，导电排相互分开、均匀分布在里面, 显然环氧树脂的防火、防水和绝缘性能都是很好的, 其介电强度是空气的10倍, 所以绝缘尺寸大大减小、体积明显缩小、在相同的额定功率情况下, 它要比其它类型母线槽小得多。
干包式和热缩式、浇注式、冷缩式电缆头
干包式和热缩式、浇注式、冷缩式电缆头干包式和热缩式、浇注式、冷缩式电缆头干包式电力电缆头制作安装•干包式电力电缆头使用塑料带包缠电缆头制作安装不采用填充剂，也不用任何壳体，因而具有体积小、重量轻、成本= 低和施工方便等优点，但只适用于户内低压（ < 1kv）全塑或橡皮绝缘电力电缆热缩式电力电缆头制作安装。
热缩式电力电缆头是由聚烯泾、硅酸胶和多种添加剂共混得到多相聚合物，经过丫射线或电子束等高能射线辐照而成的多相聚合物辐射交联热收缩材料，既电缆头是由辐射交联热收缩电缆附件制成的。
热（收）缩式用高分子材料加工成绝缘管、应力管、伞裙等在现场经装配加热能紧缩在电缆绝缘线芯上的终端。
主要用于35kV及以下塑料绝缘电缆线路户内电缆头有很多种，包括户内干包式、热缩式、纸绝缘浇注式的等等。
但一般的低压配电工程中用到的就是干包式和热缩式的。
干包式：材料只是用高压胶布、相色胶布、塑料带、接线端子等等，用人工直接缠绕，电缆芯线上没有附加的保护。
热缩式终端头：采用塑料手套、塑料热缩管、相色管、接线端子等等，都是用酒精喷灯热缩的，先缩管，再缩手套、相色管、压接线端子。
与干包式不同的是，热缩方式的保护等级比较高，芯线多了一层塑料管保护，相对来说也比较美观，当然价格也高很多，70平方的手套大概就要几十块钱吧。
施工组织设计是进场以后自己编制的，甲方、设计对电缆头有要求的按要求做，没要求的可以自己选择做法。
实际当中就没有预分支电缆头的说法，预分支电缆都是成品，根据层高及分支的长度由厂家加工的，运抵现场直接吊装即可，其电缆头和普通的电缆头做法一样，没什么区别的。
电缆分支处的包头不是现场加工的，现场也无法加工。
二楼说法有误，那样只能用T接端子箱或穿刺线夹分支。
干包式电缆头一般用在低压电缆头、采用绝缘塑料胶带缠绕的为干包电缆头。
浇注式电缆头一般用在高压电缆头、他是用采购成套成品模具、安装就位后灌注绝缘胶形成的浇注式电缆头。
热缩式电缆头一般一般用在高低压电缆头、他是用采购成品热缩管和热缩手套、逐步安装就位一步一步的用喷灯烤热缩管和热缩手套、热缩管和热缩手套见热后会缩紧形成的电缆头。
ZN63A(VS1)型系列户内真空断路器安装使用说明书
说明本产品的正常运行是建立在正确使用、安装及维护的基础上，断路器运行应在其铭牌规定的参数以内运行，用户应认真阅读本手册并严格按要求使用。
1概述1.1产品的型号及意义（说明：ZN63A型系列真空断路器为行业标准号即VS1真空断路器）1.2产品的主要用途和适用范围、环境条件1.2.1 ZN63A (VSl)型户内真空断路器（以下简称断路器）是额定电压12kV、交流50Hz的户内开关设备元件，产品符合GB1984-89《交流高压断路器》、JB3855-1996《3.6～40.5kV户内交流高压真空断路器》、DL403-2000《12kV一40.5kV高压真空断路器订货技术条件》及IEC56·694等标准的规定。
产品采用CAD辅助设计动态模拟分析，使产品无论在任何条件均保持良好的运行状态。
产品无论在配电系统正常条件下还是故障条件下（特别是在短路条件下）均可对配电设施提供控制及保护，在额定参数下，可频繁操作，并可多次开断短路电流。
断路器采用操动机构与断路器本体一体式设计，既可用于固定安装单元，也可配用专用推进机构，组成手车单元使用。
1.2.2环境条件：a、环境温度不高于+40℃，不低于-15℃（允许在-30℃下储运）;b、海拔高度低于lOOOm；c、空气相对湿度日平均不大于95%，月平均不大于90%，饱和蒸汽压每日平均不大于2.2×l0-3MPa,平均不大于1.8×l0-3MPa，在高湿度期内温度急降时，可能凝露；d、地震烈度不超过8度；e、无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所。
1.3产品外型图及安装尺寸1.3.1 ZN63A(VS1)型系列户内真空断路器本体（固定式）外形及安装尺寸（见图la; lb; lc）1.3.2 ZN63A(VS1)型系列户内真空断路器抽出式外形及安装尺寸(见图2a; 2b; 2c；2d)1.4断路器与柜体推荐配合尺寸1.4.1 VSl(800)与柜体(800)推荐配合尺寸示意图：1.4.2 VS1(1000)与柜体（1000）推荐配合尺寸示意图：1.5技术参数1-5.1 ZN63A型系列户内真空断路器主要技术参数见表1表1注：1、当额定短路开断电流≤31.5kA时，额定短路开断次数为30次。
干包式和热缩式、浇注式、冷缩式电缆头
干包式和热缩式、浇注式、冷缩式电缆头干包式电力电缆头制作安装．干包式电力电缆头使用塑料带包缠电缆头制作安装不采用填充剂，也不用任何壳体，因而具有体积小、重量轻、成本低和施工方便等优点，但只适用于户内低压（≤1kv）全塑或橡皮绝缘电力电缆.热缩式电力电缆头制作安装。
热缩式电力电缆头是由聚烯泾、硅酸胶和多种添加剂共混得到多相聚合物，经过γ射线或电子束等高能射线辐照而成的多相聚合物辐射交联热收缩材料，既电缆头是由辐射交联热收缩电缆附件制成的。
热(收)缩式用高分子材料加工成绝缘管、应力管、伞裙等在现场经装配加热能紧缩在电缆绝缘线芯上的终端。
主要用于35kV及以下塑料绝缘电缆线路中。
户内电缆头有很多种，包括户内干包式、热缩式、纸绝缘浇注式的等等。
但一般的低压配电工程中用到的就是干包式和热缩式的。
干包式：材料只是用高压胶布、相色胶布、塑料带、接线端子等等，用人工直接缠绕，电缆芯线上没有附加的保护。
热缩式终端头：采用塑料手套、塑料热缩管、相色管、接线端子等等，都是用酒精喷灯热缩的，先缩管，再缩手套、相色管、压接线端子。
与干包式不同的是，热缩方式的保护等级比较高，芯线多了一层塑料管保护，相对来说也比较美观，当然价格也高很多，70平方的手套大概就要几十块钱吧。
施工组织设计是进场以后自己编制的，甲方、设计对电缆头有要求的按要求做，没要求的可以自己选择做法。
实际当中就没有预分支电缆头的说法，预分支电缆都是成品，根据层高及分支的长度由厂家加工的，运抵现场直接吊装即可，其电缆头和普通的电缆头做法一样，没什么区别的。
电缆分支处的包头不是现场加工的，现场也无法加工。
二楼说法有误，那样只能用T接端子箱或穿刺线夹分支。
干包式电缆头一般用在低压电缆头、采用绝缘塑料胶带缠绕的为干包电缆头。
浇注式电缆头一般用在高压电缆头、他是用采购成套成品模具、安装就位后灌注绝缘胶形成的浇注式电缆头。
热缩式电缆头一般一般用在高低压电缆头、他是用采购成品热缩管和热缩手套、逐步安装就位一步一步的用喷灯烤热缩管和热缩手套、热缩管和热缩手套见热后会缩紧形成的电缆头。
电缆头分类
浇注式电缆头：是用一个模具固定电缆头后，往里浇注环氧树脂，干燥后拆下模具就行拉，比较麻烦，不能在潮天浇注，以免受潮降低电缆头绝缘。
冷缩电缆头: 用热缩材料制作的主绝缘套管缩住，主绝缘套管外缩半导体管，再包金属屏蔽层，最后外护套管。
所用材料一般为硅橡胶或乙丙橡胶。
为中空的圆柱体，内孔壁是半导体层，半导体层外是主绝缘材料。
现在做电缆终端头一般都是用冷缩材料制作，操作方便简单。
一、电力电缆电力电缆头分为终端头和中间接头，按安装场所分有户内式和户外式；按电缆头制作安装材料分为干包式、环氧树脂浇注式和热缩式等三类．（１）干包式电力电缆头制作安装．干包式电力电缆头使用塑料带包缠电缆头制作安装不采用填充剂，也不用任何壳体，因而具有体积小、重量轻、成本低和施工方便等优点，但只适用于户内低压（≤1kv）全塑或橡皮绝缘电力电缆。
干包式电力电缆头分为户内终端头和户内中间接头，按电缆线芯截面大小，以“个”为计量单位计算。
定额中已包含了1个ST 型手套，但终端盒、保护盒、铅套管和安装支架等项费用未包括，应另行计算。
对于全塑电缆和橡皮绝缘电力电缆，其干包电缆头也可以不装设终端盒，既属于“简包电缆头”制作安装。
（2）浇注式电力电缆头制作安装。
浇注式电力电缆头是由环氧树脂外壳和套管，配以出线金具，经组装后浇注环氧树脂复合物而成。
环氧树脂是一种优良的绝缘材料，特别是具有初始电性能好，机械强度高，成型容易，阻油能力强和粘接性优良等特点，因而获得广泛的使用。
主要用于油浸纸绝缘电缆，分户内式、户外式两类，并区分浇注式电缆终端头和浇注式电缆中间接头，分高压（≤10kv）和低压（≤1kv），按电缆线芯截面大小划分等级，以“个”为计量单位计算工程量，主材费应另计。
另外，浇注式电力电缆中间接头制作安装定额未包括保护盒、铅套管和支架的制作安装，浇注式电力电缆终端头制作安装定额中则未包括电缆终端盒和支架的制作安装，应另行计算。
（3）热缩式电力电缆头制作安装。
(完整版)浇注母线产品技术说明
浇注母线产品技术说明一、浇注母线简介：全绝缘浇注母线导体采用铜排或铝排，导体外表面采用复合绝缘材料浇注而成，该复合绝缘材料由环氧树脂和石英砂等多种惰性无机矿物材质按特定配方及工艺要求精确配制整体浇注成型，具有优越的电气绝缘性能、机械性能及良好的散热性能，且防水、防火、防爆、防腐蚀。
适用于火电、水电、核电、工矿企业、商业大楼等场合额定电压1~35KV、最大额定电流6300A低中压输配电系统。
主要性能优势：防火：复合绝缘材料不易燃烧且具有自熄性、低烟无毒、满足750℃ 3小时燃烧试验。
可应用于消防安全高要求场合。
防水：全绝缘浇注母线导体采用复合绝缘材料整体浇注，段间连接采用现场浇注，母线安装完毕后，系统防护等级可达IP68，可适用于户外高潮湿、电缆沟等恶劣环境。
防爆：环氧树脂整体浇注后的绝缘具有较高的密封性能，隔绝带电部件接触到可燃性气体。
防腐：耐受酸碱类物质或油脂、液体的腐蚀性佳、抗霉菌，可在高污染、高腐蚀环境下长期安全运行。
整体机械强度高、防撞性佳：固化后的复合绝缘材料具有机械强度高、耐磨、耐冲击，产品防撞等级高达IK10。
体积小、便于布置及安装：全绝缘浇注母线结构紧凑，其体积仅为传统空气绝缘型母线的17%，占据空间小，现场布置方便，母线出厂前已按具体工程布置要求制作相应直线段、转弯段、T接段及盘头等，现场安装方便。
散热性佳、耐老化、防开裂：复合绝缘材料采用多种惰性无机矿物与少量特种环氧树脂最佳配方及特殊工艺真空混合浇注而成，导热系数高、散热性佳；独特的复合绝缘材料配方设计确保绝缘材料热膨胀系数与导体一致，有效防止绝缘体开裂。
免维护：产品一经运行、可终生免维护。
二、技术特点1、绝缘材料性能环氧树脂种类繁多，可根据不同使用性能需求及工艺性能要求，设计出有针对性的配置及工艺方案，不同的配方的环氧树脂固化原理不尽相同，相关浇注体性能差异较大，同时浇注工艺条件对浇注体的结构和性能影响较大。
本产品技术及工艺在欧洲应用技术的基础上不断完善而成，该配方绝缘材料既能满足电气性能又具有良好导热性及机械性能。
人民电器 ZN73M-12户内永磁式高压交流真空断路器 产品说明书
Z N 73 - 12 / □ - □额定短路开断电流(kA)额定电流(A)额定电压(kV)永磁机构设计序号户内真空断路器M 概述ZN73M 户内永磁式高压交流真空断路器为户内安装、空气绝缘，用于开合各种不同性质的电力负荷，适用于城网、农网、矿山及铁道等电网建设和改造工程中，尢其是用于在工作电流范围内频繁操作和对短路开断操作次数有一定要求的场合。
该产品吸纳国内外先进技术及工艺，具有智能化、高可靠、寿命长、免维护等特点，使用时对周围环境无污染，是绿色环保产品。
本系列产品符合GB/T 1984、GB 3309、GB/T 11022等国家标准及有关规定。
/T 型号及其含义主要技术参数 ZN73M-12户内永磁式高压交流真空断路器高压电器041结构及永磁机构工作原理● 真空断路器极柱结构ZN73M型系列户内真空断路器配用陶瓷真空灭弧室，为中间封接或一次封排灭弧室，均选用铜铬触头材料，杯状纵磁场触头结构。
其触头的电磨损速率小，电寿命长，触头耐压水平高，介质绝缘强度稳定。
弧后恢复迅速截流水平低，开断能力强。
ZN73M型系列户内真空断路器总体结构采用操作机构和灭弧室前后布置的形式，主导电回路为三相落地式结构。
真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注成型，因而特别抗爬电。
这种结构设计，同时减少粉尘在灭弧室表面聚积。
有效的防止真空灭弧室受外部因素的影响。
ZN73M型系列户内真空断路器根据用户要求也可以安装固封式灭弧室极柱，它将真空灭弧室通过特殊工艺固定在绝缘极柱内部，减少了装配调整环节，提高了机械可靠性，有效防止了对地绝缘易污秽、凝露影响的缺陷，保护了真空灭弧室不受外界撞击。
● 操作机构的结构ZN73M型系列户内真空断路器机构部分采用模块化设计，其中主要包括永磁操作机构、手动紧急分闸装置，控制器模块，储能模块。
永磁操作机构、手动紧急分闸装置的结构如图1所示。
该永磁机构采用双稳态形式。
干包式和热缩式、浇注式、冷缩式电缆头
干包式和热缩式、浇注式、冷缩式电缆头干包式电力电缆头制作安装．干包式电力电缆头使用塑料带包缠电缆头制作安装不采用填充剂，也不用任何壳体，因而具有体积小、重量轻、成本低和施工方便等优点，但只适用于户内低压（≤1kv）全塑或橡皮绝缘电力电缆. 热缩式电力电缆头制作安装。
热缩式电力电缆头是由聚烯泾、硅酸胶和多种添加剂共混得到多相聚合物，经过γ射线或电子束等高能射线辐照而成的多相聚合物辐射交联热收缩材料，既电缆头是由辐射交联热收缩电缆附件制成的。
热(收)缩式用高分子材料加工成绝缘管、应力管、伞裙等在现场经装配加热能紧缩在电缆绝缘线芯上的终端。
主要用于35kV及以下塑料绝缘电缆线路中。
户内电缆头有很多种，包括户内干包式、热缩式、纸绝缘浇注式的等等。
但一般的低压配电工程中用到的就是干包式和热缩式的。
干包式：材料只是用高压胶布、相色胶布、塑料带、接线端子等等，用人工直接缠绕，电缆芯线上没有附加的保护。
热缩式终端头：采用塑料手套、塑料热缩管、相色管、接线端子等等，都是用酒精喷灯热缩的，先缩管，再缩手套、相色管、压接线端子。
与干包式不同的是，热缩方式的保护等级比较高，芯线多了一层塑料管保护，相对来说也比较美观，当然价格也高很多，70平方的手套大概就要几十块钱吧。
施工组织设计是进场以后自己编制的，甲方、设计对电缆头有要求的按要求做，没要求的可以自己选择做法。
实际当中就没有预分支电缆头的说法，预分支电缆都是成品，根据层高及分支的长度由厂家加工的，运抵现场直接吊装即可，其电缆头和普通的电缆头做法一样，没什么区别的。
电缆分支处的包头不是现场加工的，现场也无法加工。
二楼说法有误，那样只能用T接端子箱或穿刺线夹分支。
干包式电缆头一般用在低压电缆头、采用绝缘塑料胶带缠绕的为干包电缆头。
浇注式电缆头一般用在高压电缆头、他是用采购成套成品模具、安装就位后灌注绝缘胶形成的浇注式电缆头。
热缩式电缆头一般一般用在高低压电缆头、他是用采购成品热缩管和热缩手套、逐步安装就位一步一步的用喷灯烤热缩管和热缩手套、热缩管和热缩手套见热后会缩紧形成的电缆头。
天津特变电工环氧树脂浇注干变优越性
天津市特变电工环氧树脂浇注干式变压器的结构及技术特点树脂浇注干式变压器均采用环氧树脂作为绝缘介质，又因为环氧树脂本身的特性，所以这种类型树脂浇注干式变压器的具有共同的特点是具有难燃，防潮、防火、无污染可直接安装在负荷中心。
以及具有较强的“三防”（防酸碱/盐雾/尘）性能，免维护，安装简便，综合运行成本低。
防潮性能好，可在100%湿度下正常运行，停运后不经预干燥即可投入运行。
损耗低，局部放电量低，噪音小。
因环氧树脂浇注干式变压器具有损耗低、噪音低、无污染、易回收、安全性能高等特点，目前在欧洲发达国家环氧树脂浇注干变压器已站干式变压器产量的70%以上，在日本环氧树脂浇注干式变压器占干式变压器产量的50%以上，我国自上世纪70年代引进环氧树脂浇注干式变压器技术，通过多年的消化吸收及改进，目前环氧树脂浇注干式变压器产量也呈上升趋势。
天津市特变电工变压器有限公司是在上世纪90年代初在沈阳变压器研究所的组织下从葡萄牙阿发塞克（EFACEC）公司引进的玻璃纤维增强型环氧树脂浇注干式变压器技术；经过近20年的不断消化吸收和创新后，为了更好的适应变压器行业的发展需求，引领变压器行业的发展方向，我公司又在2005年从德国HTT公司引进带填料型环氧树脂浇注干式变压器技术，现天津市特变电工变压器有限公司是国内唯一一家生产两种类型环氧树脂浇注干式变压器的厂家。
我公司技术研发人员现已对两种树脂浇注变压器技术进行了融合，集中了两种生产技术的优点并注入了我公司近20年的创新经验，现已形成了自己特有的环氧树脂浇注干式变压器研发技术，目前公司已先后完成开发了SC（B）10、SC（B）11型10kV、35kV树脂浇注干式电力变压器、10kV、35kV树脂浇注干式消弧线圈、接地变压器、ZTSC18、42脉波中压变频整流变压器、城市轨道交通用ZQSCB10kV、35kV树脂浇注干式牵引整流变压器、TESC（B）斯科特树脂浇注干式变压器、SC（B）H10型非晶合金树脂浇注干式变压器、箱式变电站等多项技术创新，并多次获得过天津市技术创新一等奖和天津市科学技术进步二等奖，并形成了公司的自主知识产权技术共36项，另我公司2003年研制的国内首台SSC-10000/35三相三绕组环氧树脂浇注干式电力变压器至今在秦皇岛港务局运行良好。
户内断路器
ZN-10C系列户内手车式高压真空断路器ZN□-12户内侧装式交流高压真空断路器ZN□-12户内侧装式交流高压真空断路器系户内高压开关设备，适用于额定电压12kV，频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。
ZN□-12户内侧装式交流高压真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用又可用于环网供电、箱式变或各种非标供电系统。
产品特点：灭弧室可装于普通绝缘筒中，也可采用APG工艺封在环氧树脂中，本断路器具有体积小，外形美观，性能可靠，机械寿命高等特点。
ZN3,ZN5-10型真空断路器ZN3.ZN5-10型真空断路器系三相交流50 Hz户内式高压断路器，该断路器本体和操动机构是连在一起属于整体型的，机械寿命从原来分体少油断路器CD10机构的2000次上升到10000次。
整体型断路器的优点是克服了原CD10存在的连杆死区，可提高分闸的可靠性，保证设备和电网的安全。
ZN5-10型真空断路器开断容量大，适用于频繁操作及故障较多的场合。
ZN7-400型低压真空断路器ZN7-400型真空断路器适合于交流50HZ,额定电压至1140KV.额定电流至400A的工矿企业，发电厂，变电站及频繁操作的结合。
主要用于电气设备的保护和控制之用。
触头属于真空介质内，因而，其体积小、耐压高、分断能力高、使用寿命长、触头不必维修，尤其是因其电弧不外露，安全可靠的优点，为煤炭、电力、化工、冶金、石油等工业部门所广泛采用。
ZN12-40.5系列户内真空断路器ZN18-12高压真空断路器ZN18-12(CK)型真空断路器是为适应市场竞争需求，根据用户要求，在ZN18-12(VK-10)型真空断路器基础上产生出来的一种派生产品，主要目的是为了使 ZN18-12(VK) 型真空断路器能够安装在ZS1(ABB公司)、GZS1(森源公司)等型号的开关柜上，使用户能够有多一种真空断路器的选择。
环氧树脂浇注干式变压器技术条件
环氧树脂浇注干式变压器技术条件-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII环氧树脂浇注干式变压器技术条件北京供电局一九九七年十一月十二日环氧树脂浇注干式变压器技术条件一、环境条件1．海拔高度＜1000M，户内安装2．环境温度—15℃﹣﹣＋40℃3．日温差 25℃4．相对温度≦95%（＋25℃）5．抗震能力水平加速度 0.3g（正弦波3周）垂直加速度 0.15g（正弦波3周）安全系数 1.67二、电力系统条件1．额定电压 10KV2．额定频率 50HZ3．最高工作电压 11.5KV4．中性点接地方式目前中性点不接地（经消弧线圈接地）或中性点经小电阻接地。
三、型式树脂浇注固体绝缘配电变压器（环氧树脂选用进口材料，变压器制造厂须提供环氧树脂材料技术参数及制造厂家）。
四、电变压器的主要参数1．额定容量（按定货合同执行） KVA2．外壳保护等级 IP203．冷却方式 AN（空气自冷）或AF（风冷）4．一次额定电压 10KV5．一次最高工作电压 11.5KV6．二次额定电压 400V7．额定频率 50HZ8．相数 3相9．阻抗电压UK% 500KVA及以下4%630﹣﹣1600KVA6%2000KVA及以上8%10．联结组别 Dyull11．线圈导体高压铜线/低压铜箔（进口铜箔） 12．铁芯硅钢片型号及厚度：铁芯采用的硅钢片性能应不低于Z10-0.30（进口日本新日铁或川崎硅纲片）13．绝缘等级 F/F14．温升 100K/100K15．最热点温度小于 150℃/150℃16．工频耐压（有效值） 35KV5min/35KV5min17．冲击耐压（峰值） 75KV18．电压调节：（1）无励磁调压（2）电压调节范围±2×2.5%；（3）主分接过电压10%时，可连续无负荷运行过电压5%时，可连续满负荷运行（环境温度+40℃）。
注：小容量变压器的电压变比调整螺栓须大于M1019．局部放电水平小于10Pc（试验方法按国际GB6450-86）20．噪音水平250KVA及以下：--55DB315—630KVA ：--58DB800KVA及以上：--62DB21．损耗：（由用户提供要求或回标时厂家提供）（1）空载损耗 W（2）负载损耗 75℃值 W120℃值 W22．承受短路能力：试验方法按国际GB1094.5-8523．变压器带外壳运行时其额定容量不应降低。
环氧工艺品生产流程
环氧工艺品生产流程如下：
1.将辅料各种适量按照一定的顺序加入到环氧树脂中（如
果操作温度较低，可以首先将环氧树脂加热到适当的粘
度范围，便于操作。
），搅拌均匀后静置5分钟，使
搅拌中产生的气泡消失后待用。
2.准备好改性胺类固化剂待用（注意未曾使用时密封保存，
避免接触空气，以免受潮使固化制品表面泛白。
）。
3.处理好模具，并且将所需饰品内设安装好（此操作可以
同1、2步操作同时进行）。
4.将预先准备好的两种材料按照厂家提供的比例混合均
匀（环氧树脂中添加的辅料可以忽略不计）后从准备好
的模具的内壁一侧缓慢倒入直至到自己所需要的量。
5.保持水平放入一定温度的烘箱内或者适宜固化的环境
中固化。
6.固化完成后，从模具中稳妥取出制品。
环氧树脂基本知识讲解
O
C H 2 C H C H 2
O
N C H 2
C H 2 C H C H 2
O
C H 2 C HC H 2
C H 2 N
O
C H 2 C HC H 2
四缩水甘油基二氨基二亚甲基苯 (tert-GDDM)
O
CH2 CH CH2
O CH2 CH
ON O CC
NN
CH2 C
CH2
O
O CH CH2
三缩水甘油基三聚异氰酸酯 (tri-GIC)
17
热变型温度和更好的耐热性能。氢化双酚A型环氧树脂的特点是树脂的 黏度非常低，但凝胶时间比双酚A型环氧树脂凝胶时间长两倍多，其固 化物的最大特点是耐候性好，可用于耐候性的防腐蚀涂料。酚醛环氧树 脂主要包括苯酚线性酚醛环氧树脂和邻甲酚线性酚醛环氧树脂，其特点 是每分子的环氧官能度大于2，可使涂料的交联密度大，固化物耐化学 药品性、耐腐蚀性以及耐热性比双酚A型环氧树脂好，但漆膜较脆，附 着力稍低，且常常需要较高的固化温度，常用作集成电路和电子电路、 电子元器件的封装材料。溴化环氧树脂因分子中含有阻燃元素，因此其 阻燃性能高，可作为阻燃型环氧树脂使用，常用于印刷电路板、层压板 等。脂环族环氧树脂因为其环氧基直接连在脂环上，因此其固化物比缩 水甘油型环氧树脂固化物更稳定，表现在良好的热稳定性、耐紫外线性 好、树脂本身的黏度低，缺点是固化物的韧性较差，这类树脂在涂料中 应用较少，主要用作防紫外线老化涂料。
15
三、 按状态分类 按室温下的状态，环氧树脂可分为液态环氧树脂和固态环氧树脂。 液态树脂指相对分子质量较低的树脂，可用作浇注料、无溶剂胶粘剂和 涂料等。固态树脂是相对分子质量较大的环氧树脂，是一种热塑性的固 态低聚物，可用于粉末涂料和固态成型材料等。
712户外环氧树脂体系,配比、固化工艺操作规程(试用)
1.非预混的热固化双组份环氧树脂系统（用于户外用于户外）非预混的热固化双组份环氧树脂系统（1.1原材料材料名称 牌号 产地 供应商环氧树脂 DE712浙江嘉兴 嘉兴东方化工厂固化剂 DH712硅微粉 DC2170 江苏连云港 东海硅微粉有限公司色糊 DW0136 广东番禺 亨斯迈先进化工材料有限公司1.2混合料配制表材料名称 重量份 所占比例 预热温度 加热时间环氧树脂 100 20.770% 50℃ 6～12小时固化剂 80 16.620% 室温 ————硅微粉 300 62.310% 80～110℃ 6～12小时色糊 1.44 0.300% 80～110℃ ————注：环氧树脂和固化剂应在6～35℃的干燥环境中，储存于密封紧固的原容器中。
DH712固化剂对湿度敏感，如果只使用一部分，则用后应立即密封紧固。
1.3工艺温度和时间①环氧树脂50℃，预热6～12小时；固化剂：室温；活性硅微粉，加热80～110℃，6～12小时；色糊使用时加热到80～110℃。
②混料在真空条件下，混料温度保持50～60℃，把所有组份一起充分混合。
添料的充分浸润极其重要。
正确的混料会使得：a)更好的流动性并减小收缩趋势。
b)更低的内部应力从而改善制品的机械强度。
c)在高压设备中改进局部放电性能。
混料时间取决于混合温度、数量及具体应用场合，可以为0.5～3小时。
③胶凝固化：使用热风循环烤箱，设定烤箱内环境温度为120℃，直至固化。
④增强固化：设定烤箱内环境温度为130℃，不少于12小时，停电自然降温至60℃以下，取出烤箱。
（如不自然降温取出烤箱，应对浇注体采取保温措施，如用毛毯或其它保温材料包裹，使其缓慢降温）。
户外环氧树脂浇注件注意事项
前言近年来，随着我国经济建设的高速发展，对电力需求量越来越大，同时，对输变电的安全与可靠性也提出了更高的要求。
作为输配电重要设备的开关、绝缘子、变压器及互感器等高压电气产品，其绝缘方式正在发生重大变革，向着轻量化、无油化、无瓷化方向发展。
以环氧树脂浇注干式绝缘，替代原有油浸、陶瓷绝缘方式，已被公认为发展方向。
但普通双酚A型环氧树脂由于其分子结构中苯环双键的存在，导致其耐紫外线辐照能力差、耐电弧、耐漏电痕迹性差。
在户外长期使用会导致浇注件表面粉化，甚至开裂，严重制约电网的正常运行，因此以前户外使用的电气产品不得不采用油浸绝缘或陶瓷绝缘。
但油浸式绝缘的维护成本与安全性较差，陶瓷绝缘的耐冲击性差与笨重，均给使用者带来极大不便，因此，早目实现户外高压电器产品绝缘的无油化、无瓷化已成为电力部门迫切需要解决的问题。
目前，发达国家在10-110kV电压等级绝缘中多采用户外干式绝缘，所采用的绝缘材料主要有硅橡胶与环氧树脂。
硅橡胶虽然具有良好的耐紫外线辐照、耐冷热冲击能力，但其粘接性差、机械强度较低，由此带来的局部放电现象较为突出。
为了弥补这些缺陷，发达国家率先开发了以脂环族环氧树脂为主要成分的户外环氧树脂浇注料。
由于这种浇注料分子结构中不含苯环，具有良好的耐紫外线辐照能力，同时也具有普通环氧树脂所具有的粘接性、机械、电气绝缘与耐化学性能，因此适合于户外环境下长期使用。
户外环氧树脂干式绝缘产品在国外已经过20多年的运行考验，其可靠性已获得充分的验证，并且已获得广泛应用。
早期户外使用的脂环族环氧树脂主要是通过过氧化物氧化不饱和烃的环上双键得到的脂环式环氧树脂，这类环氧树脂由于其固化物性脆，且固化条件苛刻，目前在户外电气产品中很少应用，采用较多的是脂环式缩水甘油醚(醋)型的环氧树脂，如六氢苯fff缩水甘油醋、氢化双酚A缩水甘油醚等。
这些脂环族环氧树脂以前主要是由国外一些发达国家生产，如日本三井公司、瑞士汽巴一嘉基公司等，产品售价高，以此环氧树脂为原料加工的绝缘浇注料价格在6080元/kg。
环氧树脂的绝缘性能应用资料
一、环氧树脂在电工绝缘领域中应用的特点二十世纪四十年代末，环氧树脂开始被应用于电工绝缘领域，至今已经有五十余年的历史。
双酚A型环氧树脂/酸酐体系是当前输变电设备绝缘浇注材料的主要品种，其优点突出：✓具有良好的粘接性；✓固化过程中收缩率低；✓在固化过程中不产生小分子；✓耐热性、耐药品性优良；✓机械强度高；✓电气绝缘性能优良。
但其缺点也很明显：✓脆性大，抗开裂性能差：如产品浇注后开裂，存放期开裂，低温开裂，在线路运行中开裂；✓脆性往往导致设备性能不达标：如局放不达标，耐冷热冲击不达标，动热稳定性不达标，绝缘子抗弯力不达标等；随着对输变电设备性能要求的提高，问题越发突显出来。
例如：1、结构复杂的输变电设备及部件应力集中问题显著，更容易开裂；2、设备使用条件更加严酷，如需要经受强烈温度冲击，适应电网运行波动，提高动热稳定性，保证长期质量，降低局放等。
二、环氧树脂绝缘层受力情况分析产生上述问题的原因在于环氧树绝缘材料在输变电设备制造过程及使用过程中会受到多种力的作用：1、固化过程中由于化学反应发生收缩产生的收缩应力；2、环氧树脂与金属的线膨胀系数的差异产生的应力图2-1 包裹或镶嵌金属零件的绝缘体示意图3、绝缘层自身因温度变化而产生应力4、电动力与外力作用可见，绝缘体受力是必然的，不能消除的，而且是不断变化的，这种应力的存在是使环氧树脂绝缘层产生内部裂纹的主要原因，而这种力又是客观存在的，因此只有提高环氧树脂本身抵抗这种内部应力的能力才是减弱和消除内部缺陷，从而降低局放的主要手段。
三、提高环氧树脂绝缘浇注制品品质的三个环节1、设计合理2、提高环氧树脂绝缘材料的韧性3、浇注工艺合理从以上三点来看，由于设计一般是固定的，所以运用合理的工艺和提高环氧树脂本身的韧性，减弱和消除绝缘体内部的气泡或缺陷是降低局放的根本方法。
四、提高环氧树脂绝缘材料的抗开裂性能是解决问题的关键在电工绝缘领域为克服环氧树脂的脆性采取了很多方法，绝大多数采用的是增柔，增柔技术大幅度地降低了树脂绝缘体的耐热性，而抗开裂性增加有限。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、3模具抽真空脱气将已经预热到100-110℃备用的模具导入浇注罐进行抽真空脱气，以备浇注。浇注罐温度控制在80-90℃，真空度控制在300Pa以内，时间应不少于40分钟。
说明1：将模具导入浇注罐的时间应根据上料完成时间和预计浇注时间进行计算确定；
说明2：模具从烘箱导出前，应在烘箱内对较重的电流吊装线圈进行再紧固，紧固次数不得少于2次；
5、8后固化(熟化)浇注体脱模后要随即转入120-130℃的烘箱(烘箱设定温度122℃)，再固化8～12小时后断电降温。熟化到期的浇注体，在烘箱内降温至30~40℃后再进行后续的加工处理！
6、注意事项
1、浇注过程中，应对整个流程实时进行记录。记录要真实、清晰并保存完整。《户内式环氧树脂真空浇注工艺记录》见附表。
4、2填料干燥将硅微粉放在100-110℃烘箱(设定温度：103℃)干燥8～12小时备用。
4、3模具预热将装好的模具放入100-110℃烘箱(设定温度：103℃)中预热2~3小时备用。
4、4树脂预热将已开桶的环氧树脂放入100-110℃烘箱(设定温度：103℃)中预热6~8小时，待环氧树脂成为流动性液体备用。
a、24h≤6～10kV电压互感器线圈的干燥时间≤48h;
资料来源
编制
田志华
2009.02.27
校核
标准化
提出部门
会签
标记
处数
更改文件号
签字
日期
批准
工艺守则
户内环氧树脂浇注
第A版
共3页
第2页
b、48h≤35kV电压互感器线圈的干燥时间≤72h;
c、10kV电流互感器线圈的干燥时间4～6h;
d、35kV电流互感器线圈的干燥时间8～12h;
要求：称取物料时，要求一人称量，一人辅助监督。
注意：称量促进剂后，在量筒内加适量(以量筒可以容纳为准)增韧剂。在向混料罐加促进剂前，先搅拌均匀，然后再投入！
5、2混料开终混罐搅拌，然后将称量好的物料按如下顺序依次投入到终混灌（混料罐温度控制在75-85℃）：先投入环氧树脂E-39D，再投入活性400目硅微粉，然后投入固化剂，最后投入增韧剂。投料完成后，先搅拌5～10分钟；然后开启真空泵，在100～300Pa的真空度范围内抽真空、搅拌40～60分钟至混料均匀、脱气完全，并随时观察料温。
3、2采用嘉兴清洋化学有限公司固化剂和增韧剂
树脂：硅微粉：固化剂：增韧剂：色浆：促进剂
百分比20.7%：62.1%:13.9%:3.3%:0.207%:0.03% (范围0.02～0.31%)
重量比100：300：67：16：1：0.145 (范围0.0015～0.002)
4、准备工作
4、1线圈干燥绕制好的半成品线圈需在100-110℃烘箱(设定温度：103℃)内进行干燥处理。不同电压等级的半成品线圈，其干燥时间要求如下：
剂。先搅拌1分钟左右后，再抽真空、搅拌10~15分钟开始进行浇注。
注意1：在向混料罐加促进剂（添加了增韧剂）前，先将其搅拌均匀，然后再投入！
注意2：在加入促进剂10~15分钟后要及时进行浇注，此时间需严格控制！
5、5浇注在真空下，将已经搅拌均匀、脱气完全的混合料慢慢注入模具（物料注入速度约0.5～1千克/分钟）。对于35kV大模具及其他难以排气、易产生气孔的模具应采用分次注模的浇注方式。浇注完成后应继续对模具抽真空20～30分钟。
有限公司
工艺守则
户内环氧树脂浇注
第A版
共3页
第1页
1、原料组成
1．1 E—39D环氧树脂
1．2活性硅徽粉（400目）
1．3固化剂
1．4促进剂
1．5增韧剂
1．6色浆
பைடு நூலகம்2、设备及工具
2．1环氧树脂真空浇注设备1套
包括终混罐、浇注罐、油加热系统、真空系统、水冷却系统。
2．2干燥箱（固化炉）9套
2．3磅秤（量程250kg）1台
2．4电子台秤（量程60kg）1台
2．5量筒1个
2．6其它工具
3、配比
3、1采用菏泽或嘉兴东方化工厂固化剂和增韧剂
树脂：硅微粉：固化剂：增韧剂：色浆：促进剂
百分比20%：60%:15%:5%:0.2%:0.03% (范围0.03～0.04%)
重量比100：300：75：25：1：0.15 (范围0.15～0.2)
2、几个需要严格控制的温度及时间
a、混料罐温度设定为80℃;
b、浇注灌温度设定为85℃;
c、在加入促进剂10~15分钟后要及时进行浇注，此时间需严格控制！
d、初固化温度要求从100℃左右开始保温1小时，然后以10℃/小时的升温速度阶梯升温至120℃，并在120℃保温1小时后脱模。
3、模具从烘箱导出前，应在烘箱内对较重的电流吊装线圈进行再紧固，紧固次数不得少于2次。严禁拖出烘箱后紧固！
4、脱模时，严禁用锤子等工具用力敲砸模具，以免造成浇注体开裂。
5、对于油循环加热系统、真空和水冷却系统，其开、关顺序要严格按规程进行操作。
资料来源
编制
田志华
2009.02.27
校核
标准化
提出部门
会签
标记
处数
更改文件号
签字
日期
批准
说明1：放料时，先将混合料放入余料桶内少许，然后再向模具中注入。
说明2：浇注完成后，用2-3桶清洗剂及时清洗混料罐。清洗过程中，开启混料罐搅拌。
5、6固化从浇注罐导出模具后，先及时补料，然后转入烘箱进行初固化。初固化温度要求：
从80℃开始，以210分钟时间升温至125℃，然后在125℃保温1小时后脱模。即：整个固化时间至少需要4.5小时。
说明3：对模具抽真空脱气的时间应根据浇注模具的多少灵活进行调整，但不少于40分钟。
5、4加促进剂混合料在终混罐内抽真空、搅拌40～60分钟后，释放终混罐真空，加入促进
资料来源
编制
田志华
2009.02.27
校核
标准化
提出部门
会签
标记
处数
更改文件号
签字
日期
批准
司
工艺守则
户内环氧树脂浇注
第A版
共3页
第3页
4、5混料罐、浇注罐升温
a、终混罐温度设定为80℃，控制在75-85℃范围。
b、浇注灌温度设定为85℃，控制在80-90℃范围。
5、浇注过程
混料前，先检查混料罐、浇注罐的温控仪表，看罐内温度是否预热到规定温度值；
5、1称料在罐内温度达到要求后，根据所要浇注的产品数量，严格按配比计算出各组份重量，然后用量程为250kg的磅秤称取树脂、硅微粉、固化剂、增韧剂；用量筒称取促进剂；用杯子等盛具在量程为60kg的电子秤上称取色浆。
注意：固化时间过短，会因浇注体强度不够，易引起脱模中浇注体破损或应力增加造成开裂！
5、7脱模初固化时间到期后要及时进行脱模。对于结构复杂、不易脱模的模具，严禁用铁锤等工具用力敲打模具，以免造成浇注体开裂、损伤。对于脱出模具的浇注体要仔细检查一遍外观，若发现气泡存在，应将浇注体转入烘箱后，及时用剩余混合料进行修补。
