(完整版)Butterworth和Chebyshev低通滤波器
(完整word版)切比雪夫低通滤波器
(完整word版)切比雪夫低通滤波器课程设计题目：院(系）：专业：学生姓名：学号：指导教师：2014 年01 月03 日切比雪夫低通滤波器摘要:利用ADS2008软件设计切比雪夫型低通滤波器，通过最终的图像，分析该滤波器的功能特性，并与其他滤波器对比分析，阐明此种滤波器的优点所在。
关键字：ADS2008软件切比雪夫低通滤波器功能特性目录摘要 (1)1滤波器概述 (3)1。
1滤波器分类 (3)1。
2根据滤波器的选频作用分类 (4)1.3根据“最佳逼近特性”标准分类 (4)1。
4理想滤波器 (5)2切比雪夫低通滤波器设计 (7)2.1新建滤波器工程 (7)2.2建立一个低通滤波器设计 (7)3 设计心得 (12)4 参考文献 (13)1、滤波器概述滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。
在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。
广义地讲,任何一种信息传输的通道（媒质）都可视为是一种滤波器。
因为，任何装置的响应特性都是激励频率的函数，都可用频域函数描述其传输特性.因此，构成测试系统的任何一个环节，诸如机械系统、电气网络、仪器仪表甚至连接导线等等，都将在一定频率范围内，按其频域特性，对所通过的信号进行变换与处理.1.1 滤波器分类:滤波器特性可以用其频率响应来描述，按其特性的不同，可以分为低通滤波器,高通滤波器,带通滤波器和带阻滤波器等.低通滤波器有很多种，其中,最通用的就是巴特沃斯滤波器和切比雪夫滤波器。
巴特沃斯滤波器是滤波器的一种设计分类，其采用的是巴特沃斯传递函数，有高通、低通、带通、带阻等多种滤波器类型.巴特沃斯滤波器在通频带内外都有平稳的幅频特性，但有较长的过渡带，在过渡带上很容易造成失真。
切比雪夫滤波器同巴特沃斯滤波器相添加图片比，切比雪夫滤波器的过渡带很窄，但内部的幅频特性却很不稳定。
巴特沃斯响应能够最大化滤波器的通带平坦度.该响应非常平坦，非常接近DC信号，然后慢慢衰减至截止频率.巴特沃斯滤波器特别适用于低频应用，其对于维护增益的平坦性来说非常重要。
巴特沃兹、切比雪夫、椭圆滤波器的滤波性能比较
三种滤波器的性能比较
实际滤波器由于电路实现的限制 ，只能在某些方面(通带特性、阻带 特性、衰减特性、相位特性等)逼近 理想滤波器。常用抗混滤波器有巴 特沃斯、切比雪夫、椭圆；主要特 征如下:
(1) 从幅频特性上看，具有相同阶数 的各类滤波器中，衰减特性依次为椭 圆、切比雪夫、巴特沃斯；通带波纹 依次为巴特沃斯、切比雪夫、椭圆； 巴特沃斯滤波器具有“最平幅度”特性 。
3
>> 0 >> 1 >> 2 >> 3 >> 4 >>
2
>> 0 >> 1 >> 2 >> 3 >> 4 >> Nhomakorabea1
>> 0 >> 1 >> 2 >> 3 >> 4 >>
Let `s START
>> 0 >> 1 >> 2 >> 3 >> 4 >>
巴特沃兹、切比雪 夫、椭圆滤波器的 滤波性能比较
(2) 同一种滤波器如巴特沃斯，阶数 增加，衰减特性改善，相应的实现电 路变得复杂。
(3) 巴特沃斯、切比雪夫、椭圆滤波 器是从滤波器的幅频特性上考虑的， 滤波器的相位特性较差，其中最差的 是椭圆滤波器，切比雪夫滤波器次之 ，巴特沃斯滤波器较好。
在满足相同滤波器幅频响应指 标时： （1）椭圆型的阶数最低，巴 特沃兹型的阶数最高。 （2）就满足滤波幅频响应指 标而言，椭圆型的性价比较高 ，应用比较广泛。
相位逼近情况
巴特沃思和切比雪夫滤 波器在大约3/4的通带上非常 接近线性相位特性，而椭圆 滤波器仅在大约半个通带上 非常接近线性相位特性。

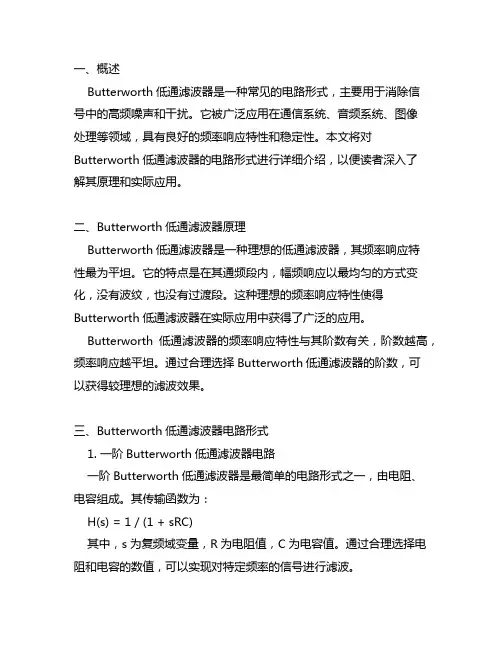

butterworth低通滤波器 电路形式
一、概述Butterworth低通滤波器是一种常见的电路形式，主要用于消除信号中的高频噪声和干扰。
它被广泛应用在通信系统、音频系统、图像处理等领域，具有良好的频率响应特性和稳定性。
本文将对Butterworth低通滤波器的电路形式进行详细介绍，以便读者深入了解其原理和实际应用。
二、Butterworth低通滤波器原理Butterworth低通滤波器是一种理想的低通滤波器，其频率响应特性最为平坦。
它的特点是在其通频段内，幅频响应以最均匀的方式变化，没有波纹，也没有过渡段。
这种理想的频率响应特性使得Butterworth低通滤波器在实际应用中获得了广泛的应用。
Butterworth低通滤波器的频率响应特性与其阶数有关，阶数越高，频率响应越平坦。
通过合理选择Butterworth低通滤波器的阶数，可以获得较理想的滤波效果。
三、Butterworth低通滤波器电路形式1. 一阶Butterworth低通滤波器电路一阶Butterworth低通滤波器是最简单的电路形式之一，由电阻、电容组成。
其传输函数为：H(s) = 1 / (1 + sRC)其中，s为复频域变量，R为电阻值，C为电容值。
通过合理选择电阻和电容的数值，可以实现对特定频率的信号进行滤波。
2. 二阶Butterworth低通滤波器电路二阶Butterworth低通滤波器相较于一阶低通滤波器，在频率响应特性上更加平坦。
其传输函数为：H(s) = 1 / (1 + s√2RC + (s^2)(RC)^2)通过选取不同数值的电阻和电容，可以实现对不同频率信号的滤波效果。
3. 多阶Butterworth低通滤波器电路除了一阶和二阶低通滤波器外，Butterworth低通滤波器还可以扩展到多阶的形式。
多阶Butterworth低通滤波器具有更为平坦的频率响应特性，可以实现更精确的信号滤波效果。
其电路形式相对复杂，但在实际应用中可以通过级联的方式来实现。
巴特沃兹、切比雪夫、椭圆滤波器的滤波性能比较
在满足相同滤波器幅频响应指 标时： （1）椭圆型的阶数最低，巴 特沃兹型的阶数最高。 （2）就满足滤波幅频响应指 标而言，椭圆型的性价比较高 ，应用比较广泛。
相位逼近情况
巴特沃思和切比雪夫滤 波器在大约3/4的通带上非常 接近线性相位特性，而椭圆 滤波器仅在大约半个通带上 非常接近线性相位特性。
>> 0 >> 1 >> 2 >> 3 >> 4 >>
Let `s START
>> 0 >> 1 >> 2 >> 3 >&g比较
主讲 ：王文博 matlab程序：张楠 PPT制作：马跃 资料整合：雷俊
一、三种滤波器回顾 二、三种滤波器阶数相同时的性能比较 三、满足相同滤波指标时的性能比较 四、小结
(2) 同一种滤波器如巴特沃斯，阶数 增加，衰减特性改善，相应的实现电 路变得复杂。
(3) 巴特沃斯、切比雪夫、椭圆滤波 器是从滤波器的幅频特性上考虑的， 滤波器的相位特性较差，其中最差的 是椭圆滤波器，切比雪夫滤波器次之 ，巴特沃斯滤波器较好。
一、三种滤波器回顾 二、三种滤波器阶数相同时的性能比较 三、满足相同滤波指标时的性能比较 四、小结
在相同阶数时： （1）巴特沃思滤波器具有单调下降的幅 频特性，过渡带最宽。 （2）两种类型的切比雪夫滤波器的过渡 带宽度相等，比巴特沃思滤波器的过渡带 窄，但比椭圆滤波器的过渡带宽。切比雪 夫Ⅰ型滤波器在通带具有等波纹幅频特性 ，过渡带和阻带是单调下降的幅频特性。 （3）椭圆滤波器的过渡带最窄，通带和 阻带均是等波纹幅频特性。
三种滤波器的性能比较
实际滤波器由于电路实现的限制 ，只能在某些方面(通带特性、阻带 特性、衰减特性、相位特性等)逼近 理想滤波器。常用抗混滤波器有巴 特沃斯、切比雪夫、椭圆；主要特 征如下:

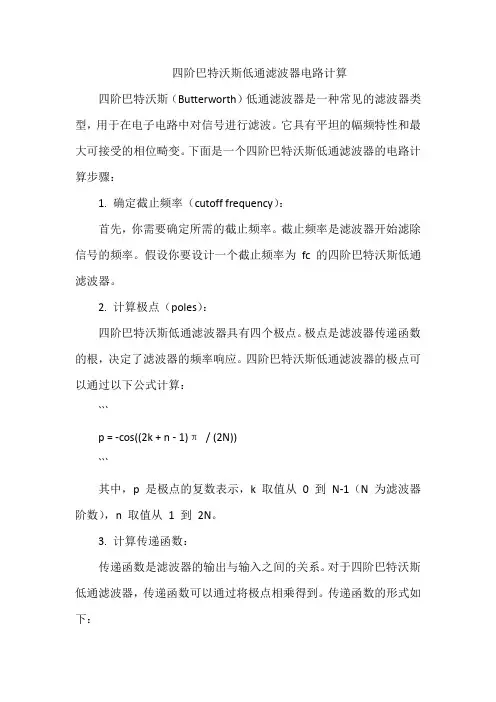

四阶巴特沃斯低通滤波器电路计算
四阶巴特沃斯低通滤波器电路计算四阶巴特沃斯（Butterworth）低通滤波器是一种常见的滤波器类型，用于在电子电路中对信号进行滤波。
它具有平坦的幅频特性和最大可接受的相位畸变。
下面是一个四阶巴特沃斯低通滤波器的电路计算步骤：1. 确定截止频率（cutoff frequency）：首先，你需要确定所需的截止频率。
截止频率是滤波器开始滤除信号的频率。
假设你要设计一个截止频率为fc 的四阶巴特沃斯低通滤波器。
2. 计算极点（poles）：四阶巴特沃斯低通滤波器具有四个极点。
极点是滤波器传递函数的根，决定了滤波器的频率响应。
四阶巴特沃斯低通滤波器的极点可以通过以下公式计算：```p = -cos((2k + n - 1)π/ (2N))```其中，p 是极点的复数表示，k 取值从0 到N-1（N 为滤波器阶数），n 取值从1 到2N。
3. 计算传递函数：传递函数是滤波器的输出与输入之间的关系。
对于四阶巴特沃斯低通滤波器，传递函数可以通过将极点相乘得到。
传递函数的形式如下：```H(s) = (s - p1)(s - p2)(s - p3)(s - p4)```其中，s 是复频域变量，p1、p2、p3 和p4 是极点。
4. 归一化传递函数：为了方便电路实现，需要将传递函数归一化。
归一化传递函数可以通过将传递函数除以极点的乘积来得到。
归一化传递函数的形式如下：```H(s) = 1 / [(s - p1)(s - p2)(s - p3)(s - p4)]```在这一步中，你可以将极点的实部和虚部替换为合适的电路元件值。
5. 设计电路：根据归一化传递函数，你可以选择合适的电路元件（如电容、电感和电阻）来实现滤波器。
具体的电路设计取决于你的应用需求和电路设计技术。
这里提供的是四阶巴特沃斯低通滤波器的基本电路计算步骤。
实际的电路设计可能还涉及到特定的频率响应要求、阻抗匹配、增益调整等因素。
对于具体的电路设计和参数计算，建议参考专业的滤波器设计手册、滤波器设计软件或咨询专业电路设计工程师。
Butterworth模拟低通滤波器设计
例：利用AF-BW filter及脉冲响应不变法设计一DF，满足
Wp=0.2p, Ws=0.6p, Ap2dB, As15dB 。
%determine the DF filter [numd,dend]=impinvar(numa,dena,Fs); %plot the frequency response w=linspace(0,pi,1024); h=freqz(numd,dend,w); norm=max(abs(h)); numd=numd/norm; plot(w/pi,20*log10(abs(h/norm))); xlabel('Normalized frequency'); ylabel('Gain,dB'); %computer Ap As of the designed filter w=[Wp Ws]; h=freqz(numd,dend,w); fprintf('Ap= %.4f\n',-20*log10( abs(h(1)))); fprintf('As= %.4f\n',-20*log10( abs(h(2))));
Ap=1.00dB, As=40dB
模拟高通滤波器的设计
MATLAB实现 [numt,dent] = lp2hp(num,den,W0)
例： 设计满足下列条件的模拟BW型高通滤波器 fp=5kHz, fs=1kHz, Ap1dB, As 40dB。
%高通滤波器的设计 wp=1/(2*pi*5000);ws=1/(2*pi*1000);Ap=1;As=40; [N,Wc]=buttord(wp,ws,Ap,As,'s'); [num,den] = butter(N,Wc,'s'); disp('LP 分子多项式'); fprintf('%.4e\n',num); disp('LP 分母多项式'); fprintf('%.4e\n',den); [numt,dent] = lp2hp(num,den,1); disp('HP 分子多项式'); fprintf('%.4e\n',numt); disp('HP 分母多项式'); fprintf(‘%.4e\n’,dent);
渐变式低通滤波
渐变式低通滤波渐变式低通滤波是一种经典的信号处理技术，用于将高频信号的能量在一定频率范围内衰减，从而实现信号的平滑和去噪。
该技术主要基于频域分析和滤波器设计原理，通过设计合适的滤波器来达到低通滤波的效果。
在渐变式低通滤波中，常用的滤波器设计方法包括巴特沃斯（Butterworth）滤波器、切比雪夫（Chebyshev）滤波器和椭圆（Elliptic）滤波器等。
这些滤波器设计方法都有各自的特点和适用场景，可以根据具体需求选择合适的滤波器。
巴特沃斯滤波器是一种幅度响应在通带和阻带之间具有平滑过渡的滤波器。
它的主要特点是通带的波纹较小，传递函数的幅度响应在通带范围内呈现出平坦的特性。
这使得巴特沃斯滤波器在需要平滑滤波的应用中具有良好的效果，如减小高频噪声或抑制高频振荡等。
切比雪夫滤波器则是一种可以实现更陡峭的滤波特性的滤波器。
与巴特沃斯滤波器不同，切比雪夫滤波器在通带或阻带中存在波纹，但可以通过调整滤波器阶数和波纹参数来平衡通带和阻带的性能要求。
这使得切比雪夫滤波器在需要更高选择性的应用中表现出色，如要求更好的阻带衰减或更陡峭的频率过渡等。
椭圆滤波器是一种在通带和阻带中都具有波纹的滤波器。
与巴特沃斯和切比雪夫滤波器相比，椭圆滤波器具有更高的阻带衰减和更陡峭的频率过渡。
这意味着它可以更好地在保持通带响应平坦度的同时实现较高的滤波性能。
然而，由于椭圆滤波器的设计和计算较为复杂，因此在实际应用中需要权衡设计复杂性和性能需求。
总而言之，渐变式低通滤波是一种常用的信号处理技术，通过设计合适的滤波器来实现对信号高频成分的衰减，从而实现信号的平滑和去噪。
巴特沃斯、切比雪夫和椭圆滤波器是常用的滤波器设计方法，各自具有不同的特点和适用场景，可以根据具体需求选择合适的滤波器。
butterworth低通滤波器参数
题目：butterworth低通滤波器参数一、介绍butterworth低通滤波器的背景和原理1. butterworth低通滤波器是一种常见的滤波器，其设计基于butterworth多项式，具有平滑的频率响应曲线和零相移特性。
2. 该滤波器在信号处理、通信系统和控制系统等领域应用广泛，可以有效抑制高频噪声和干扰信号。
二、butterworth低通滤波器的参数1. 截止频率：指滤波器在频率响应曲线上的截止点，通常用于控制滤波器的频率特性。
2. 阶数：指滤波器的阶数，决定了滤波器的频率响应曲线的陡峭度和滚降特性。
3. 通带波纹：指滤波器在通带范围内的振幅波动，直接影响滤波器的频率特性和性能。
4. 零相移特性：指滤波器在通过信号时不引起相位延迟，保持信号的原始相位信息。
三、设计butterworth低通滤波器的步骤1. 确定滤波器的截止频率，根据实际应用需求和信号特性选择适当的截止频率。
2. 确定滤波器的阶数，根据滤波器对信号频率的要求和系统性能要求选择合适的阶数。
3. 计算滤波器的参数，根据截止频率、阶数和通带波纹要求计算出滤波器的传递函数和频率响应特性。
4. 实现滤波器的设计，根据计算得到的参数进行滤波器的设计和实现，通常采用数字滤波器或模拟滤波器。
四、butterworth低通滤波器的应用案例1. 语音信号处理：在语音通信系统中，butterworth低通滤波器可以用于消除背景噪声和提取语音信号。
2. 图像处理：在数字图像处理中，butterworth低通滤波器可以用于去除图像中的高频噪声和平滑图像的细节。
3. 控制系统：在控制系统中，butterworth低通滤波器可以用于滤除控制信号中的高频噪声和干扰。
五、结论butterworth低通滤波器是一种常见且有效的滤波器，通过合理选择参数和设计，可以满足各种信号处理和系统控制的需求。
深入理解butterworth低通滤波器的原理和参数对于工程实践具有重要的意义。
滤波器设计中的巴特沃斯和切比雪夫滤波器的选择
滤波器设计中的巴特沃斯和切比雪夫滤波器的选择在信号处理和电子电路设计中，滤波器是一种常用的工具，用于去除信号中的噪声或者选择特定频率范围内的信号。
巴特沃斯滤波器和切比雪夫滤波器是两种常见的滤波器类型，它们在滤波器设计中扮演着重要角色。
本文将探讨巴特沃斯和切比雪夫滤波器的特点，并给出在不同情况下如何选择滤波器类型的建议。
1. 巴特沃斯滤波器巴特沃斯滤波器是一种最常见和最简单的滤波器类型之一。
它具有以下特点：1.1 平坦的幅频响应巴特沃斯滤波器的幅频响应是平坦的，即在通带内具有相等的增益，不会引入额外的波动或峰谷。
这使得巴特沃斯滤波器在需要保持信号幅度的应用中非常适用。
1.2 无群延迟巴特沃斯滤波器的群延迟是线性的，意味着不同频率的信号通过该滤波器后的延迟是相等的。
这对于需要保持信号的相位一致性和高时间分辨率的应用非常重要。
1.3 递归结构巴特沃斯滤波器可以使用递归结构实现，从而提供更高的阶数和更陡的滚降斜率。
这使得它在滤波器的设计中非常灵活。
2. 切比雪夫滤波器切比雪夫滤波器是另一种常见的滤波器类型，它具有以下特点：2.1 可调的滚降斜率切比雪夫滤波器的滚降斜率可以通过调整滤波器的阶数和纹波大小来控制。
滚降斜率指的是滤波器频率响应在截止频率附近的陡峭程度。
切比雪夫滤波器在需要更陡的滚降斜率的应用中很有用。
2.2 纹波存在切比雪夫滤波器的频率响应在通带内会引入一定的纹波，这是为了实现更陡的滚降斜率所必需的。
纹波大小可以通过指定通带纹波的最大允许值来控制。
2.3 非递归结构切比雪夫滤波器通常使用非递归结构实现，这意味着它们不会导致信号的反馈。
这使得它们在需要避免信号失真和不稳定性的应用中非常有用。
3. 如何选择滤波器类型在滤波器设计中，选择巴特沃斯滤波器还是切比雪夫滤波器取决于实际需求和应用场景。
下面是一些建议：3.1 幅频响应要求如果需要保持信号的幅度一致性，巴特沃斯滤波器是一个不错的选择，因为其幅频响应是平坦的。
butterworth模拟低通滤波器阶数公式推导
概述1. 滤波器是信号处理中常用的一种工具，可以用来去除信号中的噪声或对信号进行降噪处理。
而Butterworth滤波器是一种常见的模拟低通滤波器，被广泛应用于电子工程领域。
Butterworth滤波器的基本原理2. Butterworth滤波器是一种模拟滤波器，以其频率响应的平坦特性而闻名。
它的特点是在通带内具有最大的平坦度，这意味着在通带内信号的幅频特性变化很小。
Butterworth滤波器对于对信号幅度变化敏感的应用非常适用。
Butterworth滤波器的频率响应函数3. Butterworth滤波器的频率响应函数是一个标准的低通滤波器形式：H(jω) = 1 / [1 + (jω / ωc)^n]其中，H(jω)表示滤波器的复频率响应，ω表示频率，ωc表示截止频率，n表示滤波器的阶数。
Butterworth滤波器的阶数公式推导4. Butterworth滤波器的阶数与其频率响应函数的形式有着密切的关系。
下面将从频率响应函数的角度推导Butterworth滤波器的阶数公式。
在频域中，频率响应函数H(jω)的幅度响应由以下公式给出：|H(jω)| = 1 / √[1 + (ω / ωc)^2n]其中，|H(jω)|表示频率响应函数的幅度响应。
为了使Butterworth滤波器在截止频率处的幅度响应下降为1/√2倍，即√2/2，我们需要满足下面的条件：|H(jωc)| = 1 / √2代入频率响应函数的表达式，可以得到：1 / √[1 + (ωc / ωc)^2n] = 1 / √2整理可得：2 = 1 + (ωc / ωc)^2n经过整理可以得到Butterworth滤波器的阶数公式：n = log(2) / [2 * log(ω /ωc)]结论5. 经过推导得到了Butterworth滤波器的阶数公式，这个公式可以用来确定Butterworth滤波器的阶数，从而在实际应用中提供了理论依据。
Butterworth模拟低通滤波器设计
例：设计满足下列条件的模拟Butterworth低通滤波器
fp=1kHz, fs=2kHz, Ap=1dB, As=40dB
0
BW型: N=8
-20
Gain in dB
-40
-60
-80
0
500
1000
1500
2000
2500
3000
Frequency in Hz
Ap=0.62dB, As=40dB
例：设计满足下列条件的模拟CB I型低通滤波器 fp=1kHz, fs=2kHz, Ap=1dB, As=40dB
%filter specification Wp=2*pi*1000;Ws=2*pi*2000;Ap=1;As=40; %Computer filter order [N,Wc]=cheb1ord(Wp,Ws,Ap,As,'s'); fprintf('Order of the filter=%.0f\n',N) %compute filter coefficients [num,den] = cheby1(N,Ap,Wc,'s'); disp('Numerator polynomial'); fprintf('%.4e\n',num); disp('Denominator polynomial'); fprintf('%.4e\n',den);

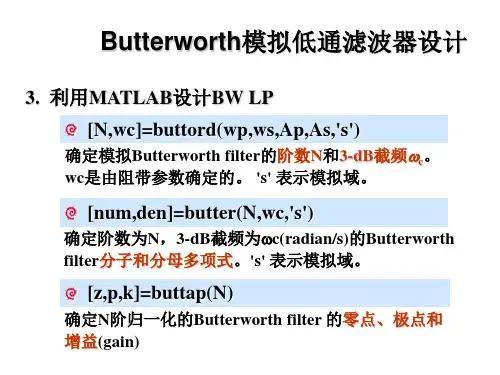

Butterworth模拟低通滤波器设计
3. 利用MATLAB设计BW LP
[N,wc]=buttord(wp,ws,Ap,As,'s')
确定模拟Butterworth filter的阶数N和3-dB截频wc。
常见的滤波器函数
附件9-2-1 常见的滤波器函数由于理想滤波器的特性不可能实现，因而在实际滤波器的设计中通常采用某个函数来逼近。
根据逼近函数有很多种，以下介绍根据常用的逼近函数所设计的巴特沃兹滤波器（Butterworth filter ）、切比雪夫滤波器（Chebyshev filter ）和椭圆函数滤波器（elliptic filter ）。
由这些函数所决定的实际滤波器特性各有其突出特点，有的衰减特性在过渡区很陡峭，有的相位特性（即延时特性）较为规律，应用中要根据实际需要来选用。
一、巴特沃兹滤波器巴特沃兹滤波器的特点是通带内的频率响应曲线最大限度平坦，没有起伏，而在阻带则逐渐下降为零。
巴特沃兹滤波器的时域特性也比较好，其脉冲响应具有适当的过冲及振铃。
R p =3dB 的巴特沃兹滤波器幅频特性的数学表达式为：()nn f f H 22c 1lg 101lg 10lg 20Ω+-=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛+-=式中f c 是截止频率，Ω=f /f c 是归一化频率，n 是其阶数。
这个响应在Ω=0处有20lg|H |=0dB ，其后随Ω增大而单调增大，在Ω<1即f <f c 的通带内，曲线增长极其缓慢，比较平稳；在Ω>1即f >f c 的阻带内，曲线增长甚快，比较陡峭。
因为函数Ω2n 在Ω=0处的一阶、二阶直至2n -1阶导数均为0，反映了函数的变化率极小，所以巴特沃兹响应也称为最平坦响应。
阻带曲线增长的速率由n 来决定，n 越大，增长越快。
一阶巴特沃兹滤波器的衰减率为每倍频6分贝。
二阶巴特沃兹滤波器的衰减率为每倍频12分贝，三阶巴特沃兹滤波器的衰减率为每倍频18分贝，如此类推。
图1所示为一阶至五阶巴特沃兹低通滤波器的幅频特性。
f20lg|H |/dB图1 一阶至五阶巴特沃兹低通滤波器二、切比雪夫滤波器在巴特沃兹滤波器中，幅度响应在通带内是最平坦且没有起伏的，在阻带内是单调下降的，然而衰减速度相对较为缓慢。
低通滤波器的设计
低通滤波器的设计低通滤波器是一种常用的信号处理器件，其作用是通过滤除高频信号成分，仅保留低频信号成分。
低通滤波器被广泛应用于音频处理、通信系统、图像处理等领域。
本文将详细介绍低通滤波器的设计原理、常见类型和设计方法。
一、设计原理：低通滤波器的设计原理基于频率响应的概念。
频率响应是描述滤波器在不同频率上的输出响应的函数。
在低通滤波器中，我们希望将高频信号抑制掉，只保留低频信号。
频率响应可以通过滤波器的幅频特性来表示，即滤波器的输出信号幅度对不同频率信号的响应。
二、常见类型：1.RC低通滤波器：RC低通滤波器是一种基本的被动滤波器。
它由一个电阻和一个电容构成，具有简单的电路结构和较低的成本。
RC低通滤波器的主要特点是随着频率的增加，输出信号幅度逐渐减小。
2.LC低通滤波器：LC低通滤波器是由L（电感）和C（电容）两个元件组成的被动滤波器。
它具有较高的品质因数和较低的阻抗。
LC低通滤波器可以用于更高频率范围的信号处理，并具有较好的抑制高频噪声和干扰的能力。
3. Butterworth 低通滤波器：Butterworth 低通滤波器是一种常用的模拟滤波器，其特点是在通带中幅值基本保持不变，而在截止频率附近有较平坦的过渡带和陡峭的阻带边缘。
Butterworth 低通滤波器的频率响应可以通过林肯图、巴特沃斯图等图形来表示。
三、设计方法：设计一个低通滤波器需要确定以下几个参数：截止频率、滤波器类型、阶数和电路元件选择。
1.确定截止频率：截止频率是指滤波器开始起作用且对信号进行衰减的频率。
根据应用需求和信号频谱，选择一个适当的截止频率。
2. 选择滤波器类型：根据应用需求和技术要求，选择合适的滤波器类型，如RC滤波器、LC滤波器、Butterworth滤波器等。
3.确定阶数：滤波器的阶数是指滤波器的输出与输入之间的数量关系。
阶数越高，滤波器的带宽越窄。
根据应用需求和系统性能要求，确定一个适当的阶数。
4.选择电路元件：根据设计参数和理论计算，选择合适的电阻、电容、电感等元件。
切比雪夫低通滤波器计算
切比雪夫低通滤波器计算英文回答：Chebyshev low-pass filters are a type of filter used in signal processing to attenuate high-frequency components of a signal while allowing low-frequency components to pass through. They are designed based on the Chebyshev approximation, which aims to achieve a steeper roll-off and a smaller passband ripple compared to other filter designs.To calculate a Chebyshev low-pass filter, we first need to determine the filter order and the desired cutoff frequency. The filter order determines the steepness of the roll-off, while the cutoff frequency determines the frequency at which the filter starts attenuating the signal.Once we have determined the filter order and cutoff frequency, we can proceed with the filter design. This can be done using various methods, such as the analog prototype method or the digital filter design method.In the analog prototype method, we start by designingan analog prototype filter with the desired characteristics. This prototype filter can be a Butterworth, Chebyshev, or any other type of filter. Once the prototype filter is designed, we can then convert it into a digital filterusing techniques like bilinear transformation or impulse invariance.In the digital filter design method, we directly design the digital filter based on the desired specifications.This can be done using techniques like windowing, frequency sampling, or optimization algorithms.Once the filter design is complete, we can implementthe filter using software or hardware. The implementation can be done using programming languages like MATLAB, Python, or C/C++, or using dedicated digital signal processing hardware.In summary, to calculate a Chebyshev low-pass filter,we need to determine the filter order and cutoff frequency,choose a filter design method, design the filter, and then implement it using software or hardware.中文回答：切比雪夫低通滤波器是一种在信号处理中用于衰减高频分量的滤波器，同时允许低频分量通过。
模拟低通滤波器设计
2、切比雪夫I（CB I）型模拟低通滤波器
sinh(x)=[exp(x) - exp(-x)] / 2 5. CB I型 LP的设计步骤 cosh(x)=[exp(x) + exp(-x)] / 2 arcsin h(1/ ) (4)求滤波器的极点Sk： 其中， N (2k 1) π (2k 1) π sk wC [ sinh( ) sin jcosh( ) cos ], k 1, 2, , N 2N 2N k k 或者,s wc a cos( ) jwcb sin( ), k 1,......, N
k k s k wc a cos( ) jwcb sin( ), k 0,1,......, 2 N 1 2N N 2N N
2、切比雪夫I（CB I）型模拟低通滤波器
3. CB I型 LPF极点分布特点
(1) H(s)和H(-s)的2N个极点分布在一个中心在原点，长半轴 为ωcb(长轴与虚轴重合)，短半轴为ωca(短轴与实轴重合)的 椭圆上； (2) 极点分布对称于虚轴，且虚轴上无极点，也对称于实轴； (3) N为奇数时，实轴上有极点(- ωca，0)和(ωca，0)， N为偶数时，实轴上无极点。
2、切比雪夫I（CB I）型模拟低通滤波器
4. CB I型 LPF极点坐标的确定
(1) 确定纵坐标
作一个圆心在原点、半径为ωcb的大圆，在圆上均布2N个 点，且虚轴上无点，点的分布对称于虚轴，则这2N个点的纵 坐标即是2N个极点的纵坐标。 (2) 确定横坐标 作一个圆心在原点、半径为ωca的小圆，在圆上均布2N个 点，且虚轴上无点，点的分布对称于虚轴，则这2N个点的横 坐标即是2N个极点的横坐标。
低通滤波器的分类
低通滤波器的分类低通滤波器是一种常见的信号处理器件，用于从信号中去除高频成分，使得信号只包含较低频率的成分。
根据不同的特性和用途，低通滤波器可以分为多种类型。
本文将介绍低通滤波器的分类。
第一种是理想的低通滤波器。
理想的低通滤波器可以完全地消除截至频率以上的所有信号成分，并将截止频率以下的信号成分保留下来。
理想的低通滤波器在时域上对于输入信号进行矩形窗截断，因此也被称为矩形窗滤波器。
在频域上，理想的低通滤波器的频率响应类似于一个矩形函数。
然而，理想的低通滤波器在实际应用中并不可行，因为它需要具有无限的长度和无限的陡度。
因此，设计一个实际的低通滤波器要考虑到实际的约束条件和性能指标。
在实际的低通滤波器中，有一些常见的类型，下面将介绍其中几种。
第二种是卡曼滤波器。
卡曼滤波器是一种线性滤波器，可以通过滑动窗口实现对信号进行预测和滤波，具有很好的抗噪能力。
卡曼滤波器可以对信号进行预测，以及根据预测值进行滤波，从而降低噪声对信号的影响。
第三种是巴特沃斯滤波器。
巴特沃斯滤波器是一种常见的滤波器，具有平滑的频率响应和良好的通带行为。
它是一种IIR（Infinite Impulse Response）滤波器，可以设计为在指定通带范围内具有更大的平坦度，并在截至频率附近实现更好的滚降特性。
第四种是Butterworth滤波器。
Butterworth滤波器是巴特沃斯滤波器的一种特殊情况，具有更好的平滑性和良好的截至特性。
Butterwoth滤波器被广泛应用于各种数据处理和语音处理应用中，具有简单的实现和良好的性能。
第五种是Chebyshev滤波器。
Chebyshev滤波器是一种具有最小时偏差（通带上的波纹最小）和最大降低速率（滤波器在截至频率以上的降低速率最大）的IIR滤波器。
Chebyshev滤波器能够快速滤除高频噪声，保留低频信号成分，因而在声音处理、视频处理等方面有广泛应用。
以上介绍了几种常见的低通滤波器类型。
巴特沃斯低通滤波器
巴特沃斯低通滤波器
巴特沃斯低通滤波器（Butterworth Low-pass Filter）是一种常见的电子滤波器。
它的工作原理是滤除输入信号中高于某个截止频率的频率成分，只保留低于该截止频率的成分。
巴特沃斯低通滤波器具有以下特点：
1. 平坦的通频带特性：在通频带范围内，巴特沃斯低通滤波器的增益是基本均匀的，不引入额外的频谱畸变；
2. 陡峭的截止特性：巴特沃斯低通滤波器的截止频率处存在一个陡峭的衰减区，可以有效地滤除高于该频率的信号成分；
3. 相位延迟：巴特沃斯低通滤波器会引入一定的信号相位延迟，这在某些应用场合可能需要考虑。
巴特沃斯低通滤波器的设计是基于巴特沃斯函数，它的频率响应曲线是一个幅度递减的多项式，在0Hz到截止频率处是平坦的，之后逐渐衰减。
其滤波器的阶数（order）决定了衰减的陡峭程度，阶数越高，衰减越陡峭。
巴特沃斯低通滤波器的数学表达式为：
H(s) = 1 / (1 + (s / wc)^(2*N))^0.5
其中，s是复频率变量，wc是截止频率，N是滤波器的阶数。
巴特沃斯低通滤波器可以在模拟领域和数字领域中实现，常用的实现方法包括RC电路和数字滤波算法。
Butterworth (巴特沃斯)滤波器设计参考
背景介绍：
归一化的巴特沃斯滤波器系统函数一般形式：
H
an
s
a0
d0 a1s a 2 s 2 a
N
s
N
(Note: 参考 陈佩青《数字信号处理教程》第二版 266 页（6-108）表达式) 一般情况下会希望保持通带增益为 0dB，因此设定 d0 = a0。 在 a0 = aN = 1 情况下得到如下归一化的巴特沃斯多项式： N
C tan c 2 ,
c 2 f c / f s
例 4：设定 fs=44100Hz, fc=1000Hz 计算 2 阶 Butterworth HPF filter coefficients C1 = tan(2*pi*1000/44100/2) = 0.071358680867 G = 0.904152203356 带入上式计算得 Filter Coefficients： B = [0.904152203356 -1.808304406712 0.904152203] A = [1 -1.799096409760 0.817510981662 ] 与 Matlab 计算结果相当：
令： G 得：
1 ， C12 1.41421356C1 1
c C tan , 1 2
c
2 f c fs
B0 GC12 , A0 1,
B1 2 B0 , A1 G (2C12 2)
B2 B0 A2 G (C12 1.41421356C1 1)
(Note: 参考 陈佩青《数字信号处理教程》第二版 266 页 表 6-4)
上面的表达式是 s 域的表达式，下面是变化到 z 域的方法。
切比雪夫滤波器设计和仿真
切比雪夫滤波器设计和仿真摘要：滤波器是一种常见的电路形式，在电子线路中有广泛的应用。
滤波器的设计在这些领域中是必不可缺的。
滤波器是一种能使有用频率信号通过而同时抑制（或衰减）无用频率信号的电子电路或装置。
按照不同的频域或时域特性要求，可分巴特沃斯（Butterworth）、切比雪夫型（Chebyshev）、贝塞尔型（Bessel)椭圆型（Elliptic），这些都是属于模拟低通滤波器。
切比雪夫型滤波器的特点是通带内增益有起伏。
本文介绍的是借助Multisim 10仿真实现二阶切比雪夫低通有源滤波器的设计。
关键词：滤波器；频域或时域特性；切比雪夫；Multisim10Chebyshev LPF's design and emulation Abstrac：Filter would completely eliminate signals above the cutoff frequency, and perfectly pass signals below the cutoff frequency . In real filters, various rade-offs are made to get optimum performance for a given application. There are manybooks that provide information on popular filter types like the Butterworth, Bessel, and Chebyshev filters, just to name few. Chebyshev filters are designed to have ripple in the pass-band, but steeper roll off after the cutoff frequency. Cutoff frequency is defined as the frequency at which the response falls below the ripple band. For a given filter order, a steeper cutoff can be achieved by allowing more pass-band ripple. The transient response of a Chebyshev filter to a pulse input shows more overshoot and ringing than a Butterworth filter.Key Words:Filter；popular filter types；Chebyshev function；Multisim 10引言随着现代科学技术的发展，滤波技术在通信、测试、信号处理、数据采集和实时控制等领域都得到了广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Butterworth 和Chebyshev 低通滤波器
方法：1) 根据性能参数，先设计一个模拟滤波器，按照一定的算法转换为满足预定指标的数字滤波器。
利用模拟原型滤波器的逼近算法和特性。
2）计算机辅助设计，从统计概念出发，对所要提取的有用信号从时域进行估计，在统计指标最优的意义下，使得估计值最优逼近有用信号，减弱或消除噪声。
Butterworth 低通滤波器
1
幅频特性：|()|a H j Ω=，其中N 为滤波器的阶数，c Ω为通带截止频率。
1)在Ω=0处，有最大值|(0)|1a H =；2）在通带截止频率c Ω=Ω处，不同阶次的幅频量值都相同，即为|()|0.707|(0)|a a H j H Ω=；3）阶数N 增加时，通带幅频特性变平，阻带衰减更快，逐渐趋近于理想滤波器的幅频特性。
幅频特性通常用衰减函数1020log |()/(0)|a a H j H α=-Ω描述。
分贝（dB ）
2 极点一共有2N 个，并且以圆点为对称中心成对的出现。
21()22k j N k c s e ππ-+=Ω k=1,2,…,N 系统函数：122()()()()
N a c N K H s K s s s s s s ==Ω--- … 3 通带衰减函数p α、阻带衰减函数s α 和系统幅频特性20log |()|a H j -Ω的关系： 10p 20log |()|a p H j α-Ω≤Ω≤Ω p Ω为通带截止频率
10s 20log |()|a s H j α-Ω≥Ω≥Ω s Ω为阻带截止频率
4 阶数N 0.10.11010log [(101)/(101)]2log (/)
p s p s N αα----≥ΩΩ 5 通带截止频率c Ω 0.10.11/21/2(101)
(101)p s p
s c N N αα--ΩΩΩ==-- 确定了滤波器的阶数N 和通带截止频率c Ω，就可以求出系统的极点，从而求出系统函数()a H s ，这样就完成了Butterworth 低通滤波器的设计。
通常这是在给定技术指标,,,p s p s ααΩΩ的前提下进行的。
例题： 设计一个Butterworth 低通滤波器，要求频率小于20rad/s 范围内幅频响应衰减不大
于2dB ，频率大于30rad/s 的幅频响应的衰减不小于10dB 。
解：该滤波器的技术指标为：p Ω=20rad/s, p α=2dB, s Ω=30rad/s, s α=10dB
代入阶数N 的计算公式可得：0.120.1101010log [(101)/(101)]2log (20/30)
N -⨯-⨯--≥=3.371 取满足以上条件的最小整数N=4。
Chebyshev 低通滤波器
Chebyshev 滤波器最主要的特点是引入了Chebyshev 多项式。
这是其特殊幅频特性的数学基础。
1 Chebyshev 多项式：11cos(cos )||1()()||1N N C ch Nch --⎧⎫ΩΩ≤⎪⎪Ω=⎨⎬ΩΩ>⎪⎪⎩⎭
，Ω为信号的模拟角频率。
由此多项式可以得出如下特性：
1）||1Ω≤时，()N C Ω在-1和1之间波动；
2）Ω=1时，()N C Ω=1；
3）Ω=0时，若N 为奇数，则()N C Ω=0；若N 为偶数，则()N C Ω等于1或-1；
4）||1Ω>时，()N C Ω随Ω单调增大，N 越大，()N C Ω得增幅越大。
2
幅频特性：|()|a H j Ω= 3 系统函数：1()()a N
k k K
H s s s ==-∏=()
K D s 4 极点分布：2N 个极点k k k s j σ=+Ω成对分布在椭圆
22112211111((),())k k a sh sh b ch ch a b N N σεε
--Ω+=== 的圆周上。
12111sin()()2k k sh sh N N πσε--= ， 12111cos()()2k k ch ch N N πε
--Ω= 21/2(0)/(1)K D ε=+
5
通带波动函数：1020log 1/δ=-6
波纹系数：ε=
7
阶数：s c N ≥ 例题：设计一个Chebyshev 低通滤波器，技术指标为：通带波动δ=1dB ，截止频率0.2c πΩ=，阻带衰减函数16s dB α=，阻带边界频率为0.3s πΩ=。
解：对频率进行归一化处理 0.3/ 1.5s c πΩ=Ω=
波纹系数
0.5088ε==，代入N 的求解公式，求得
3.321s c N ≥= 取N=4。
