国家强制性标准_GB17625_1

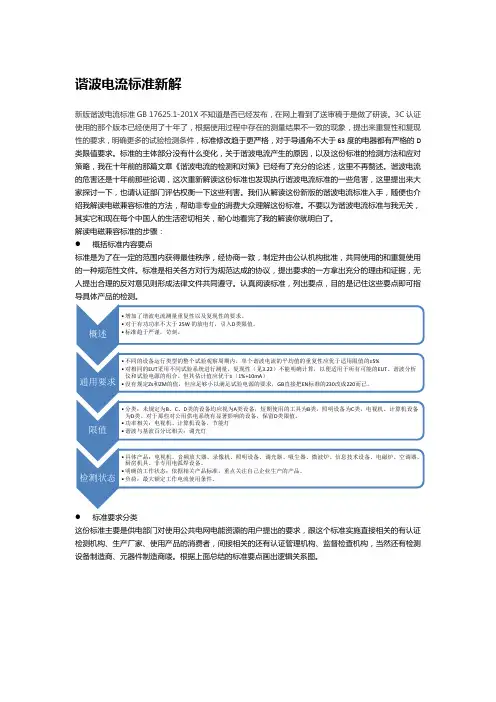

谐波电流标准新解
谐波电流标准新解新版谐波电流标准GB 17625.1-201X不知道是否已经发布，在网上看到了送审稿于是做了研读。
3C认证使用的那个版本已经使用了十年了，根据使用过程中存在的测量结果不一致的现象，提出来重复性和复现性的要求，明确更多的试验检测条件，标准修改趋于更严格，对于导通角不大于63度的电器都有严格的D 类限值要求。
标准的主体部分没有什么变化，关于谐波电流产生的原因，以及这份标准的检测方法和应对策略，我在十年前的那篇文章《谐波电流的检测和对策》已经有了充分的论述，这里不再赘述。
谐波电流的危害还是十年前那些论调，这次重新解读这份标准也发现执行谐波电流标准的一些危害，这里提出来大家探讨一下，也请认证部门评估权衡一下这些利害。
我们从解读这份新版的谐波电流标准入手，随便也介绍我解读电磁兼容标准的方法，帮助非专业的消费大众理解这份标准。
不要以为谐波电流标准与我无关，其实它和现在每个中国人的生活密切相关，耐心地看完了我的解读你就明白了。
解读电磁兼容标准的步骤：●概括标准内容要点标准是为了在一定的范围内获得最佳秩序，经协商一致，制定并由公认机构批准，共同使用的和重复使用的一种规范性文件。
标准是相关各方对行为规范达成的协议，提出要求的一方拿出充分的理由和证据，无人提出合理的反对意见则形成法律文件共同遵守。
认真阅读标准，列出要点，目的是记住这些要点即可指导具体产品的检测。
●标准要求分类这份标准主要是供电部门对使用公共电网电能资源的用户提出的要求，跟这个标准实施直接相关的有认证检测机构、生产厂家、使用产品的消费者，间接相关的还有认证管理机构、监督检查机构，当然还有检测设备制造商、元器件制造商喽。
根据上面总结的标准要点画出逻辑关系图。
●做出具体产品生产和检测的作业指导书标准是针对所有产品，力求全面覆盖。
操作必须针对具体产品，要求具体、准确。
因此解读标准的目的就是做出具体产品的作业指导书，具体到某个产品如电视机生产厂也必须对这份标准认证解读，才能做出有用的产品检测作业指导书《GB 17625.1—201X 电磁兼容限值谐波电流发射限值（电视机产品）》。
GB17625.1-2012新旧版标准差异介绍
没有规定采用简化试验的方法
按照本条款规定测量的功率值， 应由制造商确定并列入试 为了避免在某功率值附近限值急剧变化，而对采用哪类限值产生 疑惑， 制造商可规定与实际测量得到的功率值偏差±10％范围内的任意 值，用其来确定作为在原制造商合格评定试验中的限值。试验报告中 应记录根据本章定义的功率测量值和规定值。 如果发射试验中按本章条款测得的（而非原制造商合格评定试验 中测得的）功率值与制造商在试验报告（见6.2.3.5）中规定的功率值相 6 6.2.2 比，不小于90%或不大于110%，则应使用规定值来确定限值。当测 量值在规定值的允许范围之外时，则应使用测得的功率值确定限值。 对于C类设备， 应使用制造商规定的基波电流和功率因数 （见3.10） 计算限值。与计算D类限值时测量和规定功率一样，基波电流分量和 功率因数由制造商测量和规定。应从与基波电流分量值相同的DFT测 量窗获得所用的功率因数值。 造商在试验报告（见6.2.4）中规定的功率值。当测量值处于规 定值的允许范围之外时，测量的功率值应被用于确定限值。 对于 C 类设备， 制造商规定的基波电流和功率因数应被用 于限值的计算（见 3.12） 。基波电流分量和功率因数由制造商 测量和规定， 如同 D 类限值的计算而测量和规定功率一样。 所 用的功率因数值应从与电流基波分量值相同的 DFT 测量窗获 得。 验报告中。当限值是以功率的形式给出时，该功率值应在试验 过程中被用来确定限值。 为了避免在规定的功率下限值出现陡 然变化，而对采用哪一类限值产生疑惑，制造商可以在实际测 量值的±10%范围内规定任意值。 根据本条款的要求， 在发射试验而非原制造商的合格评估 试验中测量得到的功率值，应不小于90%或不大于110%的由制
6.2.3.1 重复性 当满足下列情况时，在整个试验观察周期内，单个谐波电流的平 均值的重复性应优于适用限值的±5%： ——同一受试设备 （EUT） （不是同型号中的另一台， 尽管类似） ； 7 6.2.3.1 ——一致的试验条件； ——相同的试验系统； ——一致的环境条件（如果有关）。 注：重复性的要求只是为了定义6.2.4中必要的观察周期，不是用 于评估是否满足本部分要求的合格评定判据。 6.2.3.1 重复性 当满足下列情况时，测量的重复性应优于±5%： ——相同的受试设备（EUT）（不是同型号中的另一台， 但可能类似）； ——一致的试验条件； ——相同的测试系统； ——一致的环境条件，如果有关的话。
国家标准GB17625
CESI标准培训
7
1 概述
❖ 本标准的目的是制定谐波电流发射限值，并为其他设 备发出的谐波留有适当的余地，可保证谐波干扰水平 不超过GB/T18039.3所规定的兼容性水平
❖ 本标准的要求和限值适用于电源输入端与电压为 220/380V、频率50Hz的供电系统相连的设备
❖非对称控制
是一种将控制装置设计成在交流电压或电流的正 负半周内，以不同方法操作的控制方法
注意：在正常运行的环境中，一般不允许采用非对称控制和直接 对供电电源进行半波整流，但标准中提出了例外的情况。
CESI标准培训
14
3 设备的分类及其限值
❖ A类设备：
• 平衡的三相设备 • 家用电器 • 工具，不包括便携式工具 • 白炽灯调光器 • 音频设备 • 未规定为B、C、D类的设备均视为A类设备
CESI标准培训
18
3 设备的分类及其限值
❖ 用于计算限值的输入功率值的确定
• 在每个DFT时间窗口内测量经过1.5s平滑的有功输 入功率
• 在整个试验周期内所包含的众多DFT窗口中，选出 最大的有功功率测量值
• 用该功率值计算限值
• 实测功率值在额定功率±10%范围内，以额定功率 值计算限值
• 谐波电流和有功功率测量条件相同，不需同时测量
CESI标准培训
19
4 一般要求
测试电路 —— 标准图A.1和图A.2
❖ 供电电源的内阻抗和测量设备的输入阻抗 应足够小
❖ 测量设备的输入阻抗不应使EUT输入电流 引起的电压降超过0.15V
❖ 注意避免电源内电感与EUT电容间的谐振
CESI标准培训
中国质量认证中心(CQC)国家授权强制性产品认证目录
GB17625.1-2003
IEC60745-1:2003
IEC60745-2-2:2003
CISPR14:2000+A1
IEC61000-3-2:2001
产品四处
电动砂轮机
电动砂轮机(含角向磨光机、直向砂轮机、模具电磨、湿式磨光机、电磨、抛光机和盘式砂光机)
GB3883.1-1991
不带过电流保护的剩余电流动作断路器（RCCB）
GB16916.1-2003
GB16916.21-1997
GB16916.22-1997
IEC61008-1:1996
IEC61008-2-1:1990
IEC61008-2-2:1990
带过电流保护的剩余电流动作断路器（RCBO）
带过电流保护的剩余电流动作断路器（RCBO）
插入式混凝土振动器
GB3883.1-1991
GB3883.12-1991
GB4343.1-2003
GB17625.1-2003
IEC60745-2-1:1989,+A1:1992
IEC60745-2-12:1982+A1:1992
CISPR14:2000+A1
IEC61000-3-2:2001
产品四处
GB17625.1-2003
IEC60745-2-1:1989,+A1:1992
IEC60745-2-5:1993
CISPR14:2000+A1
IEC61000-3-2:2001
产品四处
五、
电动
工具
电锤
电锤（含电镐）
GB3883.1-2005
GB3883.7-2005
(产品管理)国家强制性产品认证目录.
断路器
GB14048.2-2001
GB17701-1999
IEC60947-2:1995
IEC60934:1993
低压开关
低压开关（隔离器、隔离开关、熔断器组合电器）
GB14048.3-2002
IEC60947-3:2001
其他电路保护装置
其他电路保护装置（保护器类：限流器、电路保护装置、过流保护器、热保护器、过载继电器、低压机电式接触器、电动机启动器）
工业用插头插座和耦合器
工业用插头插座和耦合器
GB11918-2001
GB11919-2001
IEC60309-1:1999
IEC60320-2:1999
家用和类似用途固定式电器装置电器附件外壳
家用和类似用途固定式电器装置电器附件外壳
GB17466-1998
IEC60670:1989
三、低压电器
漏电保护器（移动式漏电保护器、漏电继电器）
GB16917.21-1997
GB16917.22-1997
IEC61009-1:1996
IEC61009-2-1:1991
IEC61009-2-2:1991
安全认证
家用和类似场所用的过电流保护断路器（MCB）
家用和类似场所用的过电流保护断路器（MCB）
GB10963-1999
IEC60898:1995
GB3883.4-1991
IEC60745-2-4:1983,
+A1:1992,
+A2:1995
产品
类别
产品
项目
认证产品范围
认证依据的国家
/行业标准
对应的国际标准
备注
五、电动工具
新电子产品电磁兼容3C认证检验
电磁兼容检验中国赛宝实验室朱文立第一章谐波电流发射测量——《GB17625.1-2003 idt IEC 61000-3-2:2001电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）》介绍一、标准背景GB17625.1-2003是众多电子电器产品认证检验的一个重要依据标准。
它等同采用IEC 61000-3-2:2001第2.1版。
目前实施的有效谐波电流标准是GB17625.1-1998 IEC 61000-3-2:1995《低压电气及电子设备发出的谐波电流限值(设备每相输入电流≤16A)》，它等效于IEC 61000-3-2:1995。
该标准制定的时间比较早，随着电子电气产品的发展和技术的进步，在实施中发现该标准存在一些固有的缺陷和不足，已不能较好满足电子电气产品的需求，谐波电流的国际标准在不断的修订和完善，国内的相关标准制定部门也及时跟进，对该标准进行了更新。
更新后的标准即为GB17625.1-2003，该标准于2003年2月9日发布，并于2003年5月1日正式实施。
IEC61000-3-2标准由国际电工委员会（IEC）第77工作组（TC77）维护和发布，目前已有2001年第2.1版。
新版IEC61000-3-2标准在技术上继承了1995版的2000年修订案A14等。
可以说，与旧版相比，新版对电子产品的谐波电流发射限值有所放松。
这主要体现在1）、对D类产品的界定上。
一般地说，D类产品的谐波电流发射限值是比较严格的，但新标准只将个人计算机、显示器和电视接收机定义为D类设备；2）、对20次以上奇次高阶单次谐波电流限值的放松（但总谐波含量不超过限值）。
二、基本概念发电机向电网提供50Hz的正弦波电压和能量。
但对于非线性用电设备，其输入电流波形出现畸变，即不再是规则的正弦波。
一个周期函数可以分解为傅立叶级数，表示为多级正弦函数的和式，即可把周期信号当作是正弦函数的基波与高次谐波的合成。
所以，我们可以将设备的电流波形分解为基波和高次谐波，通过特定的仪器测量高次谐波含量。
GB17625谐波标准的挑战与对策
GB17625谐波标准的挑战与对策中国航天科工集团第二研究院七〇六所吕典什么是GB17625随着企业现代化建设的进程和节能降耗技术改造的实施，电力谐波造成的危害已经到了不能忽视的程度。
电力谐波导致自动控制系统误动作，变压器过热，跳闸，无功补偿装置烧毁，给现代化制造系统带来了严重的危害。
这主要是因为现代化工业的核心是计算机控制技术，计算机对电能质量的要求比较严格。
而企业节能降耗改造中大量使用变频器，变频器是严重的电磁干扰源，特别是它工作时产生的谐波电流，对现代化制造系统的危害十分严重，主要体现在：●继电保护器误动作，意外跳闸●PLC工作异常、仪表读数错误●无功补偿电容不能投切或者烧毁●变压器过热、噪声增加越来越多的人开始认识到控制谐波的重要性。
控制谐波最有效的方法就是使电力电子设备满足国家标准GB17625，这是一个针对谐波电流发射的标准。
这个标准对电力电子设备的谐波电流提出了明确的规定，具体数值如表1所示。
这个标准对各次谐波电流都有明确的限制要求，用畸变率表示。
某次谐波的畸变率就是该次谐波电流的幅度与基波幅度的比值。
如果接入电网的设备都满足GB17625的要求，就可以完全避免谐波导致的各种潜在风险。
熟悉电能质量领域的人都知道，关于谐波的常用标准是GB14549和IEEE519，这两个标准与GB17625是什么关系呢？简而言之，GB14549或IEEE519是针对电网提出的谐波限制要求。
电力公司使用这个标准来保证公共电网的质量满足要求。
GB17625是针对接入电网的设备提出的谐波限制要求，当接入电网的设备满足这个标准时，就不会对电网造成危害。
因此，设备制造商有义务使所制造的设备满足这个标准的要求，电力公司有权利限制不满足GB17625的设备接入电网。
另一方面，设备的采购方有权利要求所采购的设备满足GB17625，否则，企业会承受巨大的经济损失。
企业承受的经济损失来自两个方面。
第一，设备在运行时，会对用户的内部电网产生危害，造成制造系统的故障，降低产量，增加废品率；第二，设备运行后，企业不能满足GB14549的要求，需要对电力公司承担责任，接受处罚。
国家强制性标准 GB17625 1
培训内容： 国家强制性标准GB17625.1-2003 培训目的： 理解并运用GB17625.1-2003 培训要求： 了解谐波基本概念 了解标准适用范围
熟悉设备的分类及相应限值
了解EUT的试验条件 掌握测量方法和判定准则
CESI标准培训 1
国家标准GB17625.1-2003
CESI标准培训 30
6 谐波的测量及评定
确 定 类 别
不允 许采 否 例 否 外 用的 情 控制 况 方法
是 是
附 录 规 定 否 的 试 验 条 是 件
通 用 要 求
相 关 限 值
专 否 用 否 设 备 ？
是 供 电 部 门 许 可 是
不 符 合 要 求
供电部 门许可
专 用 否 设 备 不符合 ？ 要求
• 照明设备
D类设备：
• PC机，PC用的显示器 • TV 注：1. 功率不大于600W
2. 取消了电流波形的规定
CESI标准培训 16
3 设备的分类及其限值
根据设备的分类，规定了谐波限值 A类限值，见表一 B类限值，见表一， A类限值的1.5倍 C类限值，见表一、二、三 D类限值，见表三 表二、三限值仅对奇次谐波做出要求 表三中D类设备的两组限值需同时满足
短周期 (Tcycle2.5 min)
随机 长周期 (Tcycle>2.5min)
注：重复性的要求：优于5%。
CESI标准培训 23
5 试验条件
一般试验条件
• 测量应在用户操作控制下或自动程序设定的正
常工作状态下，预计产生最大总谐波电流
(THC)的模式进行
• 不要求实测THC值和寻找最恶劣情况下的发射 • 应保证EUT符合正常使用时的状况
国家强制性标准_GB17625
5 试验条件
电视接收机的试验条件
同GB/T17309.1中有关“功率消耗的测量”，即：
• • • • • • 工作电压：220V； 视频测试信号：彩条信号； 音频测试信号：1kHz正弦波 输入信号电平：70dBuV(10mV) 测试频道：任意一个频道 端口负载：
– 对扬声器：用电阻代替，阻值同扬声器1kHz时的阻抗； 输入功率= 额定输出功率-10dB,即10%P额定 – 对基带信号输出端：端接额定阻抗，输出电压500mV。
CESI标准培训 18
3 设备的分类及其限值
用于计算限值的输入功率值的确定
• 在每个DFT时间窗口内测量经过1.5s平滑的有功输 入功率 • 在整个试验周期内所包含的众多DFT窗口中，选出 最大的有功功率测量值 • 用该功率值计算限值 • 实测功率值在额定功率±10%范围内，以额定功率 值计算限值 • 谐波电流和有功功率测量条件相同，不需同时测量
CESI标准培训 30
6 谐波的测量及评定
确 定 类 别
不允 许采 否 例 否 外 用的 情 控制 况 方法
是 是
附 录 规 定 否 的 试 验 条 是 件
通 用 要 求
相 关 限 值
专 否 用 否 设 备 ？
是 供 电 部 门 许 可 是
不 符 合 要 求
供电部 门许可
专 用 否 设 备 不符合 ？ 要求
CESI标准培训 4
CESI标准培训
5
1 概述
GB17625.1-2003由国家质量监督检验
检疫总局于2003年2月发布，2003年5月1
日起开始实施。在CCC产品认证中，取代
2.电磁兼容要求与标准.
供电系统及所连设备谐波的谐间波的测量和
基础抗扰度标准包括了IEC 61000-4中(除IEC 61000-4-7 以外)的全部标准。如：IEC 61000-4-2静电放电抗扰度实验。
引用标准/性质 引自CENELEC 引自CISPR 引自IEC 预备草案 临时标准
欧洲标准编号规则
标准编号 EN50××× EN55××× EN60××× prEN××××× ENV××××× 举 EN50801 EN55013（源于 CISPR13） EN61000（源于 IEC61000） ENV50204 例
通用标准
通用标准(General Standards)规定了一系列的标准化实 验方法与要求(限值)，并给出这些方法要求适用于什么环 境。如果某种产品没有产品类标准或产品标准，也可以使 用通过标准。通用标准将环境分为两类：
A类(工业环境)：例如，有工业及医疗射频设备的环境；频繁切 断大感性负载或大容性负载的环境；大电流并伴有强磁场环境等。 B类(居民区、商业区及轻工业环境)：例如：居民楼群、商业零售 网点、商业大楼、公共娱乐场所、户外场所(如加油站、停车场、 游乐场、公园、体育场)等。
典型民用电子产品需满足的电磁骚扰标准
产品 标准 EN55022-R EN55022-C GSM11.20-R GSM11.20-C 火灾报警器 计算机 显示器 程控交换 机 GSM 基 站 GSM 附属 设备
— —
— —
— —
— —
中认英泰苏州检测技术有限公司
其他电磁兼容检测强制性国家标准
GB 17799.4-2012电磁兼容 通用标准 工业环境中的 发射 GB 12668.3-2012调速电气传动系统 第3部分 :电磁 兼容性要求及其特定的试验方法
注：GB 17625.1是当前使用频次最高的EMC检测标准
20
其他电磁兼容检测强制性国家标准
GB 23313-2009工业机械电气设备 电磁兼容 发射限 值
18
其他电磁兼容检测强制性国家标准
GB 15579.10-2008弧焊设备 第10部分：电磁兼容性 (EMC)要求
GB 7260.2-2009不间断电源设备(UPS) 第2部分：电 磁兼容性(EMC)要求
GB 23712-2009工业机械电气设备 电磁兼容 机床发 射限值 GB 17799.3-2012电磁兼容 通用标准 居住、商业和 轻工业环境中的发射
10
采标信息概况
典型家电产品（真空吸尘器为例）
11
采标信息概况
适用标准： GB4706.1 GB4706.7 GB4343.1 GB17625.1
采标年号信息：标准未给出年号（即版本号），表示 使用当前的有效版本。标准来自中国国家标准（超过 98%）、国内行业标准、很少的其它标准。
GB17625.1-2012 /GB17625.22007/GBT17626.7-2008 电磁兼容谐波电流 发射、电压变化波动与闪烁等国家标准及 其在强制性认证制度中的应用
苏州出入境检验检疫局 扈罗全 博士 2016.10
扈罗全
博士，高级工程师。中国电子学会会员，全国 电磁兼容标准化技术委员会低频现象分技术委 员会委员，国家质检总局第三届WTO/TBT国外 通报评议专家，江苏检验检疫系统学科带头人 ，苏州大学轨道交通学院硕士研究生导师，英 国Greenwich大学工程学院访问学者。 E-mail: luoquan.hu@
型式试验 标准
型式试验标准一，我国型式检验标准规范的体系：我国的型式检验标准规范体系主要由国家标准（GB）和行业标准组成。
国家标准（GB）是在全国范围内实施的强制性标准，适用于各个行业和产品。
以下是详细介绍：1.1 国家标准（GB）：国家标准是由国家标准化管理委员会（SAC）制定和发布的，适用于各个领域的技术标准。
在型式检验中，GB标准通常用于指导和规范产品的测试方法、安全要求等方面。
例如：1.1.1 GB 4943：电子电气产品安全要求标准，适用于型式检验的安全性评估。
1.1.2 GB 17625：电磁兼容性要求和试验方法标准，适用于型式检验的电磁兼容性评估。
1.2 行业标准：不同行业和领域会有特定的标准和规范，其中一些包含了型式检验的相关内容。
这些行业标准由相应的行业协会、组织或机构制定和发布。
例如：1.2.1 JT标准：我国通信行业的技术标准，由我国通信行业协会制定。
其中的一些标准规范了通信设备的型式检验要求。
1.2.2 CJ标准：我国警用设备行业的技术标准，由我国公安部制定。
其中的一些标准规定了警用设备的型式检验要求。
1.3 行业协会标准：某些行业协会或组织也会制定特定行业的标准和规范，以满足该行业的需求和要求。
这些标准通常针对特定行业的产品和技术进行型式检验的指导。
例如：1.3.1 HJ标准：环境保护行业的技术标准，由我国环境科学学会制定。
其中的一些标准规定了环境保护产品的型式检验要求。
二，典型的型式检验标准规范：2.1 GB/T 17625.1-2012《电磁兼容性产品波动、闪烁和电压变化的测量方法》2.1.1 标准编号：GB/T 17625.1-20122.1.2 适用范围：该标准适用于各种电子、电气设备以及其他与之相关的产品的波动、闪烁和电压变化的测量方法。
2.1.3 内容概述：该标准详细介绍了波动、闪烁和电压变化的测量方法，包括测试设备的选择和设置、测试条件的规定以及测试结果的评估准则等。
标准要求产品在电磁兼容性方面符合特定的波动、闪烁和电压变化要求，以确保产品在电磁环境下的正常运行。
GB17625.1-2012新旧版标准差异
（以下内容摘自 GB/T17309.1-1998， 17625.1-2003 原文无此内 GB 容） 4.2 功率消耗 4.2.1 测量方法 1）测量条件 A）电源电压和频率：额定值 B） 视频测试信号： 彩条信号 （是由垂直色带组成， CCIR471-1 由 建议书规定，按亮度高低从左至右依次排列。对于 PAL 和 SECAM 制的电视机，采用分场(100/0/75/0)彩条。 ） C）音频测试信号：1kHz 正弦波信号 D）输入信号：射频和/或基带信号 E）伴音通道调制度：100% F）输入信号电平：标准输入信号电平 G）射频输入的测试频道：典型频道 H）端口负载：按 3.6.2 中 2)端接扬声器和基带输出端。包括辅
15
C.2.2.2
C.2.2.2 电视接收机应按IEC 60107-1进行调试。 白条相当于80cd/m2，黑条小于2cd/m2。 品红条相当于30cd/m2。 音量控制按频率为1000Hz时在扬声器输出端测得的额定功率的1/8 进行调整。在立体声音箱设备中两路设备都应有输出。 注：工作在基带信号下的电视机，应采用匹配的视听输入信号， 并对亮度、对比度和音量作同样设置。
6.2.3.3 限值的应用 在整个试验观察周期内得到的单个的谐波电流的平均值 应不大于所采用的限值。 对于每一次谐波，如6.2.2所定义的，所有的1.5s的谐波电 流平滑均方根值应不大于所应用限值的150%。 在试验条件测量的，小于输入电流的0.6%或小于5mA的谐 波电流，无论哪一个较大，可不予考虑。 对于21次及以上的奇次谐波，按照6.2.2由1.5s的平滑均方 根值计算的整个观察周期中每单个谐波的平均值， 只要满足下 列条件，可以超过应用的限值的50%： ——测量的部分奇次谐波电流值不超过应用限值计算而 得出的部分奇次谐波电流值； ——全部1.5s的单个谐波电流平滑均方根值应不大于所应 用限值的150%。
国家强制性标准_GB17625_1
CESI标准培训
18
3 设备的分类及其限值
❖ 用于计算限值的输入功率值的确定
• 在每个DFT时间窗口内测量经过1.5s平滑的有功输 入功率
• 在整个试验周期内所包含的众多DFT窗口中，选出 最大的有功功率测量值
• 用该功率值计算限值
• 实测功率值在额定功率±10%范围内，以额定功率 值计算限值
• 谐波电流和有功功率测量条件相同，不需同时测量
CESI标准培训
6
1 概述
❖ GB17625.1-2003为强制性国家标准，等同采用国际
标准IEC 61000-3-2:2001
❖ 为了减少注入到公用低压供电系统中的谐波电流，规 定了在指定试验条件下，设备输入电流可能产生的谐 波分量的限值
❖ 适用于准备接入到公用低压供电系统的每相输入电流 不大于16A的电气和电子设备
CESI标准培训
6 谐波的测量及评定
附
录
确 定 类 别
不允
许采 否 用的
例 外
否
控制
情
方法
况
规 定 的 试 验
否
通 用
要
求
专
不
相 否用否 符
关
设
合
限
备
要
值
？
求
是
是
条 件
是
是
是
供电部 是 专
门许可
用
符 合
不符合
否
设 备
要 求
要求
？
采用 附录 规定 条件
符
供 电
合
部
要
门
求
许
可
谐波电流的抑制
减小谐波电流的措施
