理正勘察cad基本设置方法

理正软件操作

理正软件操作总流程图图一第一部分：数据录入1．1新建工程1.新建一个工程，工程信息表不是必须录入的表格，分段表仅在公路和铁路标准下为必填。

2.勘探点表录入完毕才可以录入各勘探孔的数据表，这些数据表可分为四类：基本数据、原位测试、室内试3.4.1.2浏数据。

双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可。

在打开的勘探点表中可直接进行数据的录入、修改和删除操作。

注意：1.常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入；2.若工程没有勘探点的绝对坐标，可输入设相对坐标，因为坐标主要是用来在平面图上确定钻孔的相对位置，也可以先不录入坐标而是在平面图底图上直接布置勘探点，之后执行“入库”功能，坐标就会自动写入勘探点表中。

3.删除勘探点将删除与该勘探点有关的所有数据，（比如该勘探点下的基本数据、原位测试数据、室内试验数据等），删除后不能恢复！在执行删除操作前请确认是否真的删除；4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量，正值则为向右的偏移量；5.“是否参与”设置勘探点是否参与统计和出图，有三个选项：0-否，表示该勘探点不参与统计和出图（柱状图及剖面图），但参与平面图的绘制；1-是，表示该点参与统计和绘制成果图表；2-绘剖面小柱状图，表示该勘探点在剖面图中将绘制小柱状图；6.项目窗口下所有的数据表中，用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。

下面以“勘探点表”为例介绍具体操作。

首先打开“勘探点表”，在“辅助”下选择“设置表格字段状态”，或点击主界面工具条中的“定制”，弹出对话框如图所示；7.选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改，详细步骤参见操作技巧3.4.9；8.选择工具栏右侧的“交换”，或从“辅助”菜单下选择“勘探点X,Y坐标互换”，可以在选择的坐标系不同的情况下，实现对“勘探点表”的钻孔的X,Y坐标值互换。

理正勘察.软件使用总结

一、图件的模板设置问题。

“修改剖面图的签字栏？单位要求签字栏统一，需要修改，具体过程是：1、进入LiZhengGICAD6.7Supportblock下任选一图框文件，如tk_dl_1.dwg，修改成你所需要的，存盘退出。

2、在剖面图生成过程中选择你所创建的图框。

二、关于探井等的输入问题输入探井，在定制栏内将探井深度勾上就可以，我用的是正版，不知道破解版的有没有这些功能探井需在<岩心钻孔数据录入>中输入三、理正和excel相互转化的问题理正和EXCEL都是活的，操作的步骤如下：1）理正中可以设置个参数的顺序，建立模板2）将EXCEL数据生成“制表符分隔的” txt文件3）在土工试验程序中导入，再生成标准的理正接口数据4）在理正勘察程序中导入土工标准的理正接口数据理正软件在录入单孔基本数据时，每个孔的地质时代、地质成因、岩土名称等都要输入吗，这样重复劳动不是太大了吗，请指教！项目配置表里面可以设置标准土层表第一步，点击项目配置表第二步，点击标准土层第三步，进入标准土层表，进行设置自己的标准土层第四步，在输入钻孔基本数据时，点击标准层边的箭头选择标准层，自己更改深度就可以了先把一个钻孔的描述内容复制，到下一个孔直接粘贴追加就可以了，挺快的以上两种方法都挺实用的，还可以通过复制层比较齐全的那个钻孔的数据到目的孔，只需要更改一下深度就好了！钻孔数据也可以几个人分工录入，通过导入备份库数据就可以合并到一块来的，钻孔录入工作量较大时可采用这个办法！勘察点数据表录入：可先在软件中录入孔号及孔类型（可同一类的一块输，可避免每次选择孔类型，这后按F5刷新，孔号自动按升序排列）→导出数据*.txt文件→在EXCEL中打开进行编辑（因为EXCEL中可对数据进行编辑较为方便，如计算、拖动等）→后还保存成“制表符分隔的文本文件” →在勘探点表中“导入”数据即可。

四、理正使用过程中的其他问题理正勘察软件地质成因为h+al时，在柱状图中不能显示在上标中，需打开一个一个柱状图去修改，有没有更好的方法，请指教！在其前加@ ，在其后加!即输入“@h+al!”即可实现上标；若为下标，可加$下标内容!，“!”后若有括号时，则“!”可省还有一种就是1 输入一个钻孔数据2 在顶栏的辅助中找"复制勘探孔数据"然后把你已经输入数据的钻孔数据复制到目标钻孔中3 按每个钻孔的实际情况更改深度和层数本人的经验:1、耕土下无填充图例，可将岩性对照表中“耕土”一行删除后，重新在菜单“辅助”下的二级菜单中“输入岩性对照信息”进行设置，填充图例可直接采用素填土或杂填土的填充图例。

勘察理正8.2用户说明书

第一部分使用说明第一章系统说明1.1 系统运行环境要求1.1.1 硬件环境主机CPU 主频内存剩余硬盘空间最低配置P3 533Mhz 64M 150M以上推荐配置P3 1Ghz以上256M 500M以上鼠标3键或2键鼠标一个显示器VGA、SVGA型号的彩色显示器，分辨率800×600以上。

1.1.2 软件环境适合中文版Windows 2000专业版、Windows 2000服务器版、Windows 2003、Windows XP和Windows Vista，不适合Windows NT。

要求将Windows系统的字体设置为小字体，否则对话框显示不全。

系统预装中文Office97或97以上版本AutoCAD2000或AutoCAD2002、2004、2005、2006版本。

注意：若使用Windows Vista系统安装勘察软件，内存的最低配置为512M。

1.2 GICAD的安装GICAD的安装界面全部中文化，运行光盘下的Setup.exe，按提示选择操作即可完成安装。

运行“GICAD”文件夹下的Setup.exe时，弹出安装界面（如图1.2-1）。

图1.2-1注意：1. 安装数据库组件：如果是第一次在当前系统下安装GICAD软件，则必须首先安装“数据库组件”；2. 安装时不需要软件狗。

安装完成后，建议重启动计算机。

1.3 GICAD8安装后的子目录安装GICAD8后，将产生运行勘察所用到的可执行文件和下列子目录，子目录内容说明如下表。

注意：1. “粗差剔除”目录下的文件数据内容可以根据当地的实际情况修改，但修改时须遵循文件中说明的文件格式；2. “击数修正”目录下的各文件数据内容可以根据当地的实际情况修改，但修改时须遵循文件中说明的文件格式。

1.4 GICAD8卸载打开“控制面板”，双击“添加删除程序”，在弹出的对话框中选择“工程地质勘察CAD8.*”点“删除”，按弹出对话框提示选择操作。

理正软件勘察说明书

目录目录........................................................................第一部分使用说明............................................................第一章系统说明..............................................................系统运行环境要求..........................................................GICAD的安装...............................................................GICAD6安装后子目录的介绍..................................................《GICAD6》卸载.............................................................《GICAD6》安装光盘目录介绍................................................. 第二章软件启动及操作总流程 ..................................................GICAD的启动...............................................................总操作流程图.............................................................. 第三章数据录入..............................................................流程图....................................................................流程说明..................................................................操作步骤..................................................................新建工程 ..............................................................工程信息 ..............................................................分段表 ................................................................勘探点表 ..............................................................基本数据 ..............................................................原位测试 ..............................................................室内试验 ..............................................................载荷试验 ..............................................................剖面表 ................................................................数检 ...................................................................操作技巧..................................................................如何快速复制勘探孔数据？ ..............................................数检时若提示岩土名称不一致，如何快速修改?..............................如何通过数据接口方式读入数据？.........................................为什么要备份数据？备份的数据怎样恢复到数据库？.........................如何利用已有工程数据来快速录入新工程数据？.............................其它的数据录入方法 ....................................................如何利用标准土层表来快速录入工程数据？.................................如何快速录入剖线所包含的钻孔编号？.....................................辅助”菜单下的“选项”可以完成哪些工作？................................ 第四章成果表格..............................................................流程图....................................................................流程说明..................................................................操作步骤..................................................................数据准备 ..............................................................生成表格 ..............................................................入库 ..................................................................打印输出 ..............................................................转换为Excel文件 .......................................................转换为dwg文件 .........................................................操作技巧..................................................................如何生成物理力学指标设计参数表？.......................................如何制作表格模板及注意事项 ............................................打印时如何人为控制分页 ................................................跨土层取样的剔除原则 ..................................................统计时如何手工剔除数据 ................................................表格列项目较多时如何方便得查看数据.....................................入库的用途 ............................................................辅助”中“选项”的其它用途 ............................................. 第五章成果图................................................................平面图....................................................................流程图 ................................................................流程说明 ..............................................................流程一的操作步骤 ......................................................流程二的操作步骤 ......................................................平面图的其它功能 ......................................................操作技巧 ..............................................................剖（断）面图..............................................................流程图 ................................................................流程说明 ..............................................................操作步骤 ..............................................................剖面图的其它功能 ......................................................操作技巧 ..............................................................柱状图....................................................................柱状图简介 ............................................................钻孔柱状图 ............................................................静探柱状图 ............................................................动探柱状图 ............................................................地质柱状图 ............................................................小桥涵工点图 ..........................................................柱状图的其它功能 ......................................................操作技巧 ..............................................................等高线.................................................................... 第六章分析评价..............................................................计算地基承载力............................................................流程图 ................................................................操作步骤 ..............................................................辅助功能介绍 ..........................................................场地类别评估..............................................................工民建标准（电力标准） ................................................铁路版 ................................................................公路版 ................................................................水利版 ................................................................地方版本说明 ..........................................................液化判别..................................................................流程图 ................................................................操作 ..................................................................辅助功能介绍（创建液化判别计算表模板）.................................地方版本说明 ..........................................................桩沉降计算................................................................流程图 ................................................................操作步骤 ..............................................................地基沉降计算..............................................................单桩承载力计算............................................................计算桩侧阻和端阻..........................................................黄土湿陷性判别............................................................流程图 ................................................................操作步骤 ..............................................................膨胀土评估................................................................流程图 ................................................................操作步骤 .............................................................. 第七章室内试验..............................................................直剪试验曲线..............................................................流程图 ................................................................操作步骤 ..............................................................三轴剪切试验曲线..........................................................流程图 ................................................................操作步骤 ..............................................................颗粒分析试验曲线..........................................................流程图 ................................................................操作步骤 ..............................................................土层颗分试验曲线..........................................................流程图 ................................................................操作步骤 ..............................................................固结试验曲线..............................................................流程图 ................................................................操作步骤 ..............................................................土层固结试验曲线..........................................................流程图 ................................................................操作步骤 ..............................................................水质分析报告.............................................................. 第八章原位试验..............................................................原位试验概述..............................................................生成静探曲线简图..........................................................静探成果图（Excel方式）..................................................岩芯鉴定表................................................................试坑鉴定表................................................................十字板剪切试验............................................................旁压试验..................................................................流程图 ................................................................操作步骤 ..............................................................平板载荷试验..............................................................流程图 ................................................................操作步骤 ..............................................................辅助功能介绍 .......................................................... 第九章勘察报告..............................................................生成勘察报告..............................................................生成文字报告 ..........................................................生成（编辑）勘察简明报告 ..............................................编辑勘察报告..............................................................编辑报告首页 ..........................................................编辑勘察文字报告 ......................................................辅助功能介绍（编辑模板）..................................................选用勘察报告模板.......................................................... 第二部分技术条件............................................................第一章岩土工程室内定名......................................................适用范围..................................................................依据......................................................................工民建工程勘察标准定名方法................................................公路工程勘察标准定名方法..................................................《公路路基设计规范》（JTJ013－86）.......................................《公路桥涵地基与基础设计规范》（JTJ024－85）.............................铁路工程勘察标准定名方法..................................................水利工程勘察标准定名方法..................................................电力工程勘察标准定名方法.................................................. 第二章地基承载力............................................................适用范围..................................................................依据......................................................................说明......................................................................承载力查询规则 ........................................................标贯、轻型动探击数确定地基承载力方法选择...............................承载力标准值确定 ......................................................地基承载力计算方法.......................................................国标《建筑地基基础设计规范》（GBJ7－89）................................北京《北京地区建筑地基基础勘察设计规范》（DBJ01-501-92）................天津《天津市建筑地基基础设计规范》（TBJ1-88）...........................浙江《浙江省建筑软弱地基基础设计规范》（DBJ10-90）......................福建《福建省建筑地基基础勘察设计规范》（DBJ13-07-91）...................广东《广东省建筑地基基础设计规范》(DBJ15-3-91).........................深圳《深圳地区建筑地基基础勘察设计规范》（SJG1-88）.....................成都地区 ..............................................................《重庆市建筑地基基础设计规范》（DB50-5001-1997）.........................综合（N10） ............................................................综合（） ...............................................................动探（N120） ...........................................................《铁路桥涵设计规范》（TBJ2-85） .........................................《公路桥涵地基与基础设计规范》（JTJ024-85）..............................《港口工程地基规范》（JTJ219-87）........................................ 第三章场地类别..............................................................适用范围..................................................................依据......................................................................工民建抗震标准判别方法....................................................旧规范判别方法（《建筑抗震设计规范》（GBJ11--89））.......................新规范判别方法（《建筑抗震设计规范》（GB 50011--2001））..................公路工程抗震标准判别方法..................................................铁路工程抗震标准判别方法..................................................水利工程抗震标准判别方法..................................................电力工程抗震标准判别方法.................................................. 第四章液化分析..............................................................适用范围..................................................................依据......................................................................工民建抗震标准判别方法....................................................总则 ..................................................................初判 ..................................................................详细判别 ..............................................................公路工程抗震标准判别方法..................................................总则 ..................................................................初判 ..................................................................详细判别 ..............................................................铁路工程抗震标准判别方法..................................................总则 ..................................................................初判 ..................................................................详细判别 ..............................................................水利工程抗震标准判别方法..................................................总则 ..................................................................初判 ..................................................................详细判别 ..............................................................电力工程抗震标准判别方法.................................................. 第五章湿陷性................................................................适用范围..................................................................黄土湿陷性评价............................................................黄土湿陷性的判别 ......................................................黄土地基的湿陷类型 ....................................................黄土地基的湿陷等级判别 ................................................ 第六章膨胀土................................................................适用范围..................................................................膨胀土地基的评价..........................................................膨胀土的胀缩潜势 ......................................................膨胀土地基的胀缩等级 .................................................. 第七章室内试验..............................................................常规试验数据..............................................................颗分试验..................................................................颗分数据 ..............................................................试验数据的处理 ........................................................压缩固结试验..............................................................压缩试验数据 ..........................................................试验数据的处理 ........................................................直剪试验..................................................................直剪试验数据 ..........................................................试验数据处理 ..........................................................室内三轴剪切试验..........................................................三轴剪试验数据 ........................................................试验数据处理 ..........................................................水质分析.................................................................. 第八章原位试验..............................................................静力触探试验..............................................................单桥静力触探 ..........................................................双桥静力触探 ..........................................................动力触探试验..............................................................轻型动力触探 ..........................................................重型动力触探 ..........................................................超重型动力触探 ........................................................动力触探击数修正 ......................................................标准贯入试验..............................................................标贯计算 ..............................................................标贯修正方法 ..........................................................十字板剪切试验............................................................旁压试验..................................................................载荷试验.................................................................. 第九章统计..................................................................相关性判别................................................................非相关型数据统计..........................................................数据统计 ..............................................................粗差数据剔除方法 ......................................................相关型数据统计............................................................第三部分疑难解答............................................................第一章数据录入..............................................................如何在数据录入的选择项窗口中增加用户自定义选项（如增加“稍密－密实”选项），以方便录入？........................................................................如何快速复制钻孔数据？....................................................数检时若提示的岩土名称不一致，如何进行快速修改? ...........................数检的作用是什么？........................................................“辅助”菜单下的“选项”可以完成哪些工作？ .................................什么是标准土层？如何使用？................................................基本数据中“自定义表一”和“自定义表二”有什么用处？ ......................如何将江苏溧阳的静探数据导入理正勘察？ ....................................如何对已有工程设置钻孔录入表项？ ..........................................第二章成果表格..............................................................勘察软件成果表如何人工控制分页打印输出？ ..................................如何创建适合本单位的成果表模板？ ..........................................如何使用“竖向扩充字段1～4”、“扩充字段1～5”？ ............................勘察中成果表格如何转化到AUTOCAD中出图？ ...................................如何调整勘察软件成果表中数据的小数点后显示位数？ ..........................如果“成果表”、“统计表”表头名称中上下标不能正常显示，怎么办？.............第三章成果图................................................................在公路勘察标准生成剖（断）面图中出图方式中纵断面、横断面、剖面有何区别？...剖面图打印出来后不清晰，如何解决？ ........................................为什么修改了原始数据，重新生成的剖面图却没有变化？ ........................如何利用里程及高程信息在断面图上直接绘制地面线？ ..........................如何用正确的比例在已经生成的平面图上画建筑物，道路？ ......................如何在剖面图上按视倾角表示岩层产状？ ......................................如何在剖面图上绘制溶洞？..................................................若剖面图上某个区域图例没有填充或重复填充，怎么办？ ........................如何在断面图上生成断链？..................................................软件自动生成的剖面图、柱状图耕土图例没有布置上怎样解决？ ..................如何通过地质柱状图生成符合本单位习惯格式的柱状图？ ........................如何在一张已有的平面图上生成钻孔？ ........................................如何使生成的剖面图中土层深度超过孔深？ ....................................如何调整剖面图中土层透镜体的尖灭点？ ......................................如何使钻孔在剖面图上表示为？...........................................如何修改“柱状图”的表头名称? .............................................剖（断）面图出图预处理的作用是什么？ ......................................第四章土工试验曲线..........................................................计算压缩模量时软件一般采用天然孔隙比，如果希望采用其它孔隙比计算，如：，如何处理？如何生成地层土工试验曲线？................................................第五章其它..................................................................如何切换执行标准？........................................................勘察软件安装了多次且不在同一盘符、同一目录下，想确定目前运行的勘察软件的安装路径，如何解决？..................................................................如何将版本的勘察软件主数据库升级为版的数据库？ ............................如何制作用户自己地区特有的,而我们软件没有的岩性图例？ .....................为什么动探修正后击数的数值有时比动探实际击数大？ ..........................插上软件狗以后，为何无法正常打印？ ........................................如何进行AutoCAD R14与AutoCAD2000、2002版本的切换？ ........................ AutoCAD下如何加载平面图、剖面图和辅助工具的菜单？ .........................本软件涉及的形文件有哪几个？ .............................................. AutoCAD R14和AutoCAD2000的英文版如何加载汉化菜单？ ........................插上软件狗以后，为何无法正常打印？ ........................................若制作的图例与其它图例比例不协调，如何调整？ ..............................第一部分使用说明第一章系统说明系统运行环境要求硬件环境主机CPU 主频内存剩余硬盘空间最低配置486 DX66 16M 20M以上推荐配置586 P75以上16M 50M以上鼠标 3键或2键鼠标一个显示器 VGA、SVGA型号的彩色显示器，分辩率800?600以上。

理正勘察8.5软件使用总结

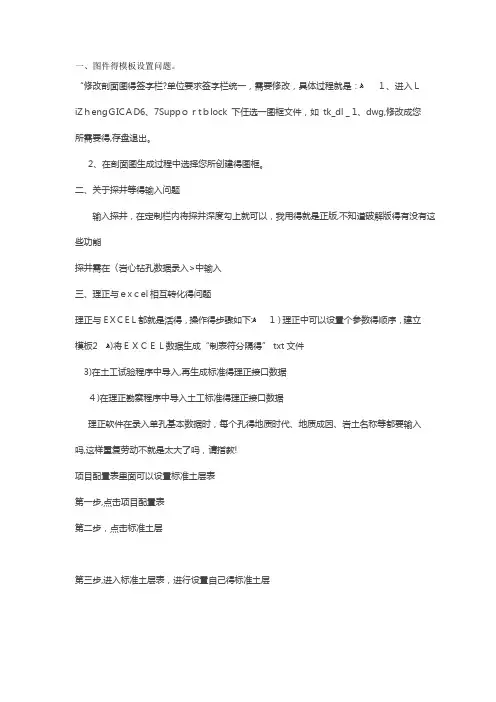

一、图件得模板设置问题。

“修改剖面图得签字栏?单位要求签字栏统一，需要修改，具体过程就是：ﻫ１、进入ＬiZｈengＧICＡD6、7Suppｏｒtｂlock下任选一图框文件，如tk_dl＿1、dwg,修改成您所需要得,存盘退出。

2、在剖面图生成过程中选择您所创建得图框。

二、关于探井等得输入问题输入探井，在定制栏内将探井深度勾上就可以，我用得就是正版,不知道破解版得有没有这些功能探井需在〈岩心钻孔数据录入>中输入三、理正与ｅxｃel相互转化得问题理正与EＸCＥL都就是活得，操作得步骤如下:ﻫ1）理正中可以设置个参数得顺序，建立模板2 ﻫ)将ＥＸＣＥＬ数据生成“制表符分隔得” txt文件3)在土工试验程序中导入,再生成标准得理正接口数据４)在理正勘察程序中导入土工标准得理正接口数据理正软件在录入单孔基本数据时，每个孔得地质时代、地质成因、岩土名称等都要输入吗,这样重复劳动不就是太大了吗，请指教!项目配置表里面可以设置标准土层表第一步,点击项目配置表第二步，点击标准土层第三步,进入标准土层表，进行设置自己得标准土层第四步，在输入钻孔基本数据时，点击标准层边得箭头选择标准层，自己更改深度就可以了先把一个钻孔得描述内容复制，到下一个孔直接粘贴追加就可以了，挺快得以上两种方法都挺实用得，还可以通过复制层比较齐全得那个钻孔得数据到目得孔，只需要更改一下深度就好了！钻孔数据也可以几个人分工录入，通过导入备份库数据就可以合并到一块来得，钻孔录入工作量较大时可采用这个办法！勘察点数据表录入：可先在软件中录入孔号及孔类型（可同一类得一块输，可避免每次选择孔类型,这后按F5刷新,孔号自动按升序排列)→导出数据*、txt文件→在EＸCEL中打开进行编辑（因为EXCＥL中可对数据进行编辑较为方便,如计算、拖动等)→后还保存成“制表符分隔得文本文件” →在勘探点表中“导入"数据即可。

四、理正使用过程中得其她问题理正勘察软件地质成因为h+al时,在柱状图中不能显示在上标中，需打开一个一个柱状图去修改,有没有更好得方法,请指教!在其前加,在其后加！即输入“h+aｌ！”即可实现上标;ﻫ若为下标，可加＄下标内容！，“!”后若有括号时，则“！”可省还有一种就就是1 输入一个钻孔数据2ﻫ在顶栏得辅助中找＂复制勘探孔数据"ﻫ然后把您已经输入数据得钻孔数据复制到目标钻孔中3ﻫ按每个钻孔得实际情况更改深度与层数本人得经验:1ﻫ、耕土下无填充图例,可将岩性对照表中“耕土”一行删除后，重新在菜单“辅助”下得二级菜单中“输入岩性对照信息"进行设置，填充图例可直接采用素填土或杂填土得填充图例。

勘测师在CAD软件使用中的技术要点

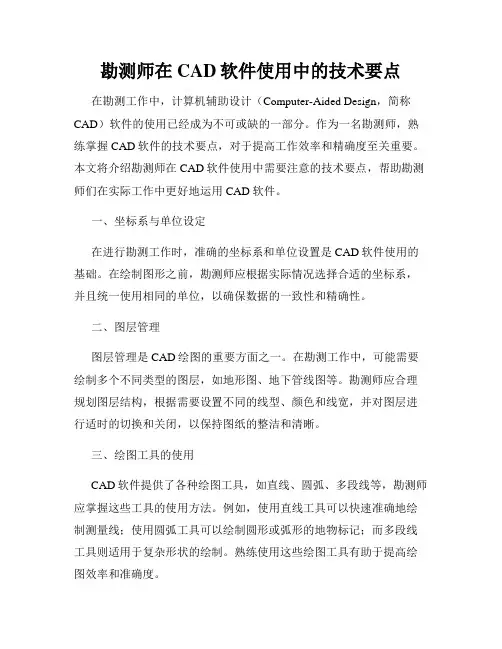

勘测师在CAD软件使用中的技术要点在勘测工作中，计算机辅助设计（Computer-Aided Design，简称CAD）软件的使用已经成为不可或缺的一部分。

作为一名勘测师，熟练掌握CAD软件的技术要点，对于提高工作效率和精确度至关重要。

本文将介绍勘测师在CAD软件使用中需要注意的技术要点，帮助勘测师们在实际工作中更好地运用CAD软件。

一、坐标系与单位设定在进行勘测工作时，准确的坐标系和单位设置是CAD软件使用的基础。

在绘制图形之前，勘测师应根据实际情况选择合适的坐标系，并且统一使用相同的单位，以确保数据的一致性和精确性。

二、图层管理图层管理是CAD绘图的重要方面之一。

在勘测工作中，可能需要绘制多个不同类型的图层，如地形图、地下管线图等。

勘测师应合理规划图层结构，根据需要设置不同的线型、颜色和线宽，并对图层进行适时的切换和关闭，以保持图纸的整洁和清晰。

三、绘图工具的使用CAD软件提供了各种绘图工具，如直线、圆弧、多段线等，勘测师应掌握这些工具的使用方法。

例如，使用直线工具可以快速准确地绘制测量线；使用圆弧工具可以绘制圆形或弧形的地物标记；而多段线工具则适用于复杂形状的绘制。

熟练使用这些绘图工具有助于提高绘图效率和准确度。

四、编辑与修改功能在勘测绘图中，勘测师经常需要进行图形的编辑和修改。

CAD软件提供了丰富的编辑功能，如移动、复制、旋转等，勘测师应熟练掌握这些功能的使用。

另外，CAD软件还提供了对图形进行裁剪、延伸、修剪等操作的功能，勘测师需要根据实际需要合理运用这些功能。

五、数据导入与导出勘测工作中，往往需要与其他软件进行数据交互。

CAD软件支持多种数据格式的导入和导出，如文本文件、图像文件、地理信息系统（Geographic Information System，简称GIS）文件等。

勘测师应熟悉CAD软件支持的数据格式及其导入导出方法，确保数据传输的准确性和完整性。

六、图形打印与输出完成绘图后，勘测师需要将图形打印输出，以交付给相关人员。

理正软件操作

理正软件操作总流程图图一第一部分：数据录入1．1新建工程1。

新建一个工程，工程信息表不是必须录入的表格,分段表仅在公路和铁路标准下为必填.2. 勘探点表录入完毕才可以录入各勘探孔的数据表，这些数据表可分为四类：基本数据、原位测试、室内试验和载荷试验。

3。

在剖面表中录入当前工程中所有的剖线数据。

4. 数据录入完成后需对已录入数据进行合法性检查，即数检,该功能同时还可完成一些计算。

1。

2勘探点表浏览当前工程中所有勘探点数据；添加、修改和删除勘探点数据.双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可.在打开的勘探点表中可直接进行数据的录入、修改和删除操作.注意：1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入；2. 若工程没有勘探点的绝对坐标，可输入设相对坐标，因为坐标主要是用来在平面图上确定钻孔的相对位置，也可以先不录入坐标而是在平面图底图上直接布置勘探点，之后执行“入库"功能,坐标就会自动写入勘探点表中。

3。

删除勘探点将删除与该勘探点有关的所有数据，（比如该勘探点下的基本数据、原位测试数据、室内试验数据等），删除后不能恢复！在执行删除操作前请确认是否真的删除;4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量,正值则为向右的偏移量；5.“是否参与”设置勘探点是否参与统计和出图，有三个选项:0—否，表示该勘探点不参与统计和出图（柱状图及剖面图）,但参与平面图的绘制；1—是，表示该点参与统计和绘制成果图表；2-绘剖面小柱状图,表示该勘探点在剖面图中将绘制小柱状图；6。

项目窗口下所有的数据表中，用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。

下面以“勘探点表”为例介绍具体操作。

首先打开“勘探点表”，在“辅助”下选择“设置表格字段状态”，或点击主界面工具条中的“定制"，弹出对话框如图所示;7。

理正软件勘察说明书

目录目录 (1)第一部分使用说明 (1)第一章系统说明 (1)1.1 系统运行环境要求 (1)1.2 GICAD 的安装 (1)1.3 GICAD6 安装后子目录的介绍 (2)1.4 《GICAD6 》卸载 (5)1.5 《GICAD6 》安装光盘目录介绍 (6)第二章软件启动及操作总流程 (7)2.1 GICAD 的启动 (7)2.2 总操作流程图 (7)第三章数据录入 (9)3.1 流程图 (9)3.2 流程说明 (10)3.3 操作步骤 (1)13.3.1 新建工程 (11)3.3.2 工程信息 (12)3.3.3 分段表 (1)33.3.4 勘探点表 (14)3.3.5 基本数据 (15)3.3.6 原位测试 (16)3.3.7 室内试验 (17)3.3.8 载荷试验 (17)3.3.9 剖面表 (1)83.3.10 数检 (1)93.4 操作技巧 (2)13.4.1 如何快速复制勘探孔数据？ (2)1213.4.3 如何通过数据接口方式读入数据？ (2)13.4.4 为什么要备份数据？备份的数据怎样恢复到数据库？ (34)3.4.5 如何利用已有工程数据来快速录入新工程数据？ (37)-可编辑修改-3.4.6 其它的数据录入方法 ......................................... 3 83.4.7 如何利用标准土层表来快速录入工程数据？ (40)3.4.8 如何快速录入剖线所包含的钻孔编号？......................... 4 13.4.9 “辅助”菜单下的“选项”可以完成哪些工作？ (41)第四章成果表格 (44)4.1 流程图 (44)4.2 流程说明........................................................ 4 44.3 操作步骤........................................................ 4 54.3.1 数据准备 (45)4.3.2 生成表格 (45)4.3.3 入库....................................................... 5 14.3.4 打印输出 (51)4.3.5 转换为Excel 文件 ........................................... 5 24.3.6 转换为dwg 文件 ............................................ 5 34.4 操作技巧........................................................ 5 44.4.1 如何生成物理力学指标设计参数表？........................... 5 44.4.2 如何制作表格模板及注意事项.................................. .5 44.4.3 打印时如何人为控制分页..................................... 5 74.4.4 跨土层取样的剔除原则 ....................................... 5 74.4.5 统计时如何手工剔除数据 ..................................... 5 84.4.6 表格列项目较多时如何方便得查看数据......................... 5 84.4.7 入库的用途................................................. 5 94.4.8 “辅助”中“选项”的其它用途................................5 9第五章成果图 (62)5.1 平面图.......................................................... 6 25.1.1 流程图..................................................... 6 25.1.2 流程说明 (62)5.1.3 流程一的操作步骤........................................... 6 35.1.4 流程二的操作步骤 ........................................... 7 15.1.5 平面图的其它功能 ........................................... 7 25.1.6 操作技巧 (77)5.2 剖（断）面图.................................................... 7 85.2.1 流程图..................................................... 7 85.2.2 流程说明 (78)5.2.3 操作步骤 (78)5.2.4 剖面图的其它功能............................................ 9 15.2.5 操作技巧 (97)5.3 柱状图 (104)5.3.1 柱状图简介 (104)5.3.2 钻孔柱状图 (106)5.3.3 静探柱状图 (108)5.3.4 动探柱状图 (110)5.3.5 地质柱状图 (110)5.3.6 小桥涵工点图 (112)5.3.7 柱状图的其它功能 (115)5.3.8 操作技巧 (117)5.4 等高线 (120)第六章分析评价 (122)6.1 计算地基承载力 (122)6.1.1 流程图 (122)6.1.2 操作步骤 (122)6.1.3 辅助功能介绍 (122)6.2 场地类别评估 (132)6.2.1 工民建标准（电力标准） (133)6.2.2 铁路版 (134)6.2.3 公路版 (135)6.2.4 水利版 (135)6.2.5 地方版本说明 (135)6.3 液化判别 (136)6.3.1 流程图 (136)6.3.2 操作 (136)6.3.3 辅助功能介绍（创建液化判别计算表模板） (140)6.3.4 地方版本说明 (141)6.4 桩沉降计算 (141)6.4.1 流程图 (141)6.4.2 操作步骤 (141)6.5 地基沉降计算 (144)6.6 单桩承载力计算 (144)6.7 计算桩侧阻和端阻 (144)6.8 黄土湿陷性判别 (144)6.8.1 流程图 (145)6.8.2 操作步骤 (145)6.9 膨胀土评估 (147)6.9.1 流程图 (147)6.9.2 操作步骤 (147)第七章室内试验 (150)7.1 直剪试验曲线 (150)7.1.1 流程图 (150)7.1.2 操作步骤 (150)7.2 三轴剪切试验曲线 (151)7.2.1 流程图 (151)7.2.2 操作步骤 (152)7.3 颗粒分析试验曲线 (153)7.3.1 流程图 (153)7.3.2 操作步骤 (153)7.4 土层颗分试验曲线 (154)7.4.1 流程图 (154)7.4.2 操作步骤 (155)7.5 固结试验曲线 (156)7.5.1 流程图 (156)7.5.2 操作步骤 (156)7.6 土层固结试验曲线 (157)7.6.1 流程图 (158)7.6.2 操作步骤 (158)7.7 水质分析报告 (159)第八章原位试验 (161)8.1 原位试验概述 (161)8.2 生成静探曲线简图 (161)8.3 静探成果图（Excel 方式） (161)8.4 岩芯鉴定表 (163)8.6 十字板剪切试验 (165)8.7 旁压试验 (167)8.7.1 流程图 (167)8.7.2 操作步骤 (167)8.8 平板载荷试验 (170)8.8.1 流程图 (171)8.8.2 操作步骤 (171)8.8.3 辅助功能介绍 (176)第九章勘察报告 (178)9.1 生成勘察报告 (178)9.1.1 生成文字报告 (178)9.1.2 生成（编辑）勘察简明报告 (178)9.2 编辑勘察报告 (180)9.2.1 编辑报告首页 (180)9.2.2 编辑勘察文字报告 (180)9.3 辅助功能介绍（编辑模板） (180)9.4 选用勘察报告模板 (181)第二部分技术条件 (182)第一章岩土工程室内定名 (182)1.1 适用范围 (182)1.2 依据 (182)1.3 工民建工程勘察标准定名方法.....................................1821.4 公路工程勘察标准定名方法 (184)1.4.1 《公路路基设计规范》（JTJ013 －86 ） (184)1.4.2 《公路桥涵地基与基础设计规范》（JTJ024 －85）1861.5 铁路工程勘察标准定名方法 (188)1.6 水利工程勘察标准定名方法 (190)1.7 电力工程勘察标准定名方法 (190)第二章地基承载力 (191)2.1 适用范围 (191)2.2 依据 (191)2.3.1 承载力查询规则 (192)2.3.2 标贯、轻型动探击数确定地基承载力方法选择 (193)2.3.3 承载力标准值确定 (195)2.4 地基承载力计算方法 (196)2.4.1 国标《建筑地基基础设计规范》 (GBJ7－89) (196)2.4.2 北京《北京地区建筑地基基础勘察设计规范》 ( DBJ01-501-92 ) (204)2.4.3 天津《天津市建筑地基基础设计规范》 (TBJ1-88 ) (211)2.4.4 浙江《浙江省建筑软弱地基基础设计规范》 ( DBJ10-90 ) (213)2.4.5 福建《福建省建筑地基基础勘察设计规范》 ( DBJ13-07-91 ) (216)2.4.6 广东《广东省建筑地基基础设计规范》(DBJ15-3-91) (219)2.4.7 深圳《深圳地区建筑地基基础勘察设计规范》 (SJG1-88 ) (221)2.4.8 成都地区 (223)2.4.9 《重庆市建筑地基基础设计规范》 (DB50-5001-1997 ) (224)2.4.10 综合( N10 ) (230)2.4.11 综合( N63.5 ) (231)2.4.12 动探( N120 ) (233)2.4.13 《铁路桥涵设计规范》 ( TBJ2-85 ) (234)2.4.14 《公路桥涵地基与基础设计规范》 (JTJ024-85 ) (237)2.4.15 《港口工程地基规范》 ( JTJ219-87 ) (240)第三章场地类别 (243)3.1 适用范围 (243)3.2 依据 (243)3.3 工民建抗震标准判别方法 (243)3.3.1 旧规范判别方法( 《建筑抗震设计规范》 (GBJ11--89 )) (243)3.3.2 新规范判别方法( 《建筑抗震设计规范》 (GB 50011--2001 )) (244)3.4 公路工程抗震标准判别方法 (246)3.5 铁路工程抗震标准判别方法 (247)3.6 水利工程抗震标准判别方法 (248)3.7 电力工程抗震标准判别方法 (248)第四章液化分析 (249)4.1 适用范围 (249)4.2 依据 (249)4.3 工民建抗震标准判别方法 (249)4.3.1 总则 (249)4.3.2 初判 (249)4.3.3 详细判别 (250)4.4 公路工程抗震标准判别方法 (254)4.4.1 总则 (254)。

理正使用步骤

理正使用步骤理正使用步骤1、每个工点都应该先新建工程，点工程管理－新建工程，填入相关内容。

按确定后出现双击勘探点表，输入相关的钻探孔号、里程（只输入数字）、坐标等相关内容。

关闭保存数据，点工具栏“刷新”按钮，出现双击，出现此时点击“基本数据”进行数据输入工作在岩土名称、颜色、密实度、湿度、可塑性输入相关内容后面的描述就不用重复输入。

也可以导入备份好的数据库，点工具栏“工程管理”－“导入备份数据库数据”选择备份文件后导入，自己也可以备份自己的数据库，点工具栏“工程管理”－“备份当前工程数据”现把有关工点划分主层亚层统计如下：Q4al第四系全新统冲积层；软塑2－1 承载力120Kpa（2为主层、1为亚层）粉质黏土：硬塑2－2 承载力150Kpa坚硬2－3 承载力180Kpa稍密2－4 承载力120Kpa粉土：中密2－5 承载力150Kpa密实2－6 承载力200Kpa稍密2－7 承载力90Kpa粉砂：中密2－8 承载力110Kpa密实2－9 承载力200Kpa稍密2－10 承载力150Kpa细砂：中密2－11 承载力200Kpa密实2－12 承载力250Kpa稍密2－13 承载力200Kpa中砂：中密2－14 承载力300Kpa密实2－15 承载力400Kpa稍密2－16 承载力250Kpa粗圆砾土：中密2－17 承载力350Kpa密实2－18 承载力450Kpa卵石：密实2－19 承载力500KpaQ3al+pl第四系上更新统冲洪积层；软塑3－1 承载力120Kpa（3为主层、1为亚层）粉质黏土：硬塑3－2 承载力180Kpa坚硬3－3 承载力200Kpa稍密3－4 承载力120Kpa粉土：中密3－5 承载力150Kpa密实3－6 承载力200Kpa稍密3－7 承载力90Kpa粉砂：中密3－8 承载力110Kpa密实3－9 承载力200Kpa稍密3－10 承载力150Kpa细砂：中密3－11 承载力200Kpa密实3－12 承载力250Kpa稍密3－13 承载力200Kpa中砂：中密3－14 承载力300Kpa密实3－15 承载力400Kpa稍密3－16 承载力250Kpa粗圆砾土：中密3－17 承载力350Kpa密实3－18 承载力450Kpa卵石：密实2－19 承载力500Kpa输完日志内容后点右下角进入对话框，输入内容是不初见水位（0代表初见，1代表稳定），关闭保存后完成地层输入进入原位测试输入。

理正勘察.软件使用总结

一、图件的模板设置问题。

“修改剖面图的签字栏？单位要求签字栏统一，需要修改，具体过程是：1、进入LiZhengGICAD6.7Supportblock下任选一图框文件，如tk_dl_1.dwg，修改成你所需要的，存盘退出。

2、在剖面图生成过程中选择你所创建的图框。

二、关于探井等的输入问题输入探井，在定制栏内将探井深度勾上就可以，我用的是正版，不知道破解版的有没有这些功能探井需在<岩心钻孔数据录入>中输入三、理正和excel相互转化的问题理正和EXCEL都是活的，操作的步骤如下：1）理正中可以设置个参数的顺序，建立模板2）将EXCEL数据生成“制表符分隔的” txt文件3）在土工试验程序中导入，再生成标准的理正接口数据4）在理正勘察程序中导入土工标准的理正接口数据理正软件在录入单孔基本数据时，每个孔的地质时代、地质成因、岩土名称等都要输入吗，这样重复劳动不是太大了吗，请指教！项目配置表里面可以设置标准土层表第一步，点击项目配置表第二步，点击标准土层第三步，进入标准土层表，进行设置自己的标准土层第四步，在输入钻孔基本数据时，点击标准层边的箭头选择标准层，自己更改深度就可以了先把一个钻孔的描述内容复制，到下一个孔直接粘贴追加就可以了，挺快的以上两种方法都挺实用的，还可以通过复制层比较齐全的那个钻孔的数据到目的孔，只需要更改一下深度就好了！钻孔数据也可以几个人分工录入，通过导入备份库数据就可以合并到一块来的，钻孔录入工作量较大时可采用这个办法！勘察点数据表录入：可先在软件中录入孔号及孔类型（可同一类的一块输，可避免每次选择孔类型，这后按F5刷新，孔号自动按升序排列）→导出数据*.txt文件→在EXCEL中打开进行编辑（因为EXCEL中可对数据进行编辑较为方便，如计算、拖动等）→后还保存成“制表符分隔的文本文件” →在勘探点表中“导入”数据即可。

四、理正使用过程中的其他问题理正勘察软件地质成因为h+al时，在柱状图中不能显示在上标中，需打开一个一个柱状图去修改，有没有更好的方法，请指教！在其前加@ ，在其后加!即输入“@h+al!”即可实现上标；若为下标，可加$下标内容!，“!”后若有括号时，则“!”可省还有一种就是1 输入一个钻孔数据2 在顶栏的辅助中找"复制勘探孔数据"然后把你已经输入数据的钻孔数据复制到目标钻孔中3 按每个钻孔的实际情况更改深度和层数本人的经验:1、耕土下无填充图例，可将岩性对照表中“耕土”一行删除后，重新在菜单“辅助”下的二级菜单中“输入岩性对照信息”进行设置，填充图例可直接采用素填土或杂填土的填充图例。

勘察理正8.2用户说明书

第一部分使用说明之勘阻及广创作第一章系统说明1.1 系统运行环境要求1.1.1 硬件环境主机CPU 主频内存剩余硬盘空间最低配置P3 533Mhz 64M 150M以上推荐配置P3 1Ghz以上256M 500M以上鼠标3键或2键鼠标一个显示器VGA、SVGA型号的黑色显示器，分辨率800×600以上。

1.1.2 软件环境适合中文版Windows2000专业版、Windows2000服务器版、Windows2003、WindowsXP和Windows Vista，不适合Windows NT。

要求将Windows系统的字体设置为小字体，否则对话框显示不全。

系统预装中文Office97或97以上版本AutoCAD2000或AutoCAD2002、2004、2005、2006版本。

注意：若使用Windows Vista系统装置勘察软件，内存的最低配置为512M。

1.2 GICAD的装置GICAD的装置界面全部中文化，运行光盘下的Setup.exe，按提示选择操纵即可完成装置。

运行“GICAD”文件夹下的Setup.exe时，弹出装置界面（如图1.2-1）。

注意：1. 装置数据库组件：如果是第一次在当前系统下装置GICAD软件，则必须首先装置“数据库组件”；2. 装置时不需要软件狗。

装置完成后，建议重启动计算机。

1.3 GICAD8装置后的子目录装置GICAD8后，将发生运行勘察所用到的可执行文件和下列子目录，子目录内容说明如下表。

注意：1. “粗差剔除”目录下的文件数据内容可以根据当地的实际情况修改，但修改时须遵循文件中说明的文件格式；2. “击数修正”目录下的各文件数据内容可以根据当地的实际情况修改，但修改时须遵循文件中说明的文件格式。

1.4 GICAD8卸载打开“控制面板”，双击“添加删除程序”，在弹出的对话框中选择“工程地质勘察CAD8.*”点“删除”，按弹出对话框提示选择操纵。

注意卸载过程中，将程序的数据库文件自动备份，并弹出备份提示信息。

理正勘察软件教程

理正勘察软件教程（基于理正勘察软件8.5版）我爱岩土网网址：日期：2012年11月h t tp ://52y tu .c o m目录目录..........................................................................................................2 第一章、概况............................................................................................1 第二章、理正勘察软件的安装...............................................................2 第三章、理正勘察软件的使用 (5)一、数据录入........................................................................................................5 二、数据合法性检查..........................................................................................11 三、生成柱状图..................................................................................................12 四、生成剖面图..................................................................................................20 五、生成等高线图. (27)第四章、表格的生成 (28)第五章、结语 (29)h t tp ://52y tu .c o m第一章、概况理正勘察软件是勘察行业的先进出图软件之一，它可以非常顺利地生成钻孔地质柱状图，工程地质剖面图，各岩土层等高线图等等，并且能非常方便地生成勘察报告所需的各种统计表格，是勘察行业工作人员、研究人员最常用的软件之一。

如何使用CAD软件进行矿业和地质勘探设计

如何使用CAD软件进行矿业和地质勘探设计CAD软件（计算机辅助设计）在矿业和地质勘探设计中起着非常重要的作用。

这些软件可以帮助地质学家和矿业工程师更准确地创建和分析地质地形数据，以便进行矿业开采规划和地质勘探设计。

本文将介绍如何使用CAD软件进行矿业和地质勘探设计。

首先，合理组织数据是进行矿业和地质勘探设计的第一步。

使用CAD软件之前，确保你已经收集到了足够的地质数据和地形数据。

这些数据可以是地理信息系统（GIS）数据、地形图、测量数据等。

将这些数据整理并导入到CAD软件中，以便后续的设计和分析。

一旦数据准备好，你可以开始使用CAD软件创建设计模型了。

在CAD软件的界面上，你可以通过绘制点、线、面等基本图形来创建地质模型。

同时，该软件通常也包含了一些专业工具，如体积计算、剖面分析等。

你可以使用这些工具来进一步处理地质地形数据，以便更好地了解地质结构和矿石分布情况。

除了创建地质模型外，CAD软件还可以用于进行地质勘探设计。

例如，在确定矿区的开采方式时，你可以使用CAD软件的三维建模功能来模拟各种开采方案，并进行分析对比。

你可以通过添加控制参数、调整开采参数等来评估每个方案的优劣，并选择最佳的开采方案。

此外，使用CAD软件进行地质勘探设计还可以帮助你预测潜在的工程问题。

通过模拟地下采矿活动对地质地形的影响，你可以评估岩石稳定性、地下水流动等因素，并进行相应的风险评估。

这有助于提前发现潜在的问题，并采取适当的措施进行风险控制。

在使用CAD软件进行矿业和地质勘探设计时，还应注意软件的使用技巧。

首先，熟悉软件的基本操作是必要的。

了解如何创建图形、绘制线条、选择和编辑对象等是使用CAD软件的基本要求。

其次，掌握软件的高级功能和工具也非常重要。

不同的CAD软件可能具有不同的功能和工具，所以要善于学习和尝试，充分发挥软件的优势。

最后，及时保存和备份数据也是必不可少的。

在进行复杂的地质勘探设计时，数据的丢失可能导致不可挽回的损失，因此务必定期保存数据并制定备份计划。

理正勘察软件使用经验

理正勘察软件使用经验✧剖线方位角度问题：在剖面数据表中有一列为“剖线方位角度”，若仅输入1个数据，表示整条剖面的方位角度是一致的，生成的剖面上在起点（第1个孔上方）位置显示该剖面的方位角度；若剖面上有5个孔，在“剖线方位角度”列输入3个方位角度数据，生成的剖面上在第1、第2、第3个孔上方分别显示输入的方位角度，但在第4个孔上方显示的方位角度为“0”。

所以，对于有5个孔的剖面，在“剖线方位角度”列应输入4个方位角度数据，以此类推；或者，仅输入1个方位角度数据。

✧把勘察软件的一个标准的数据导入到另一个标准来使用的步骤如下：（1）把备份库x_gongcheng表中[GCBZ]字段的值修改如下：到工民建改为0，到铁路改为1，到公路改为2，到水利改为3；（2）把备份库g_peizhi表中所有记录的[GCBZ]字段的值都改为-1；（3）在勘察软件中恢复备份库数据即可。

特别提示：1、修改数据前，请做好备份库的备份，防止修改失败；2、不保证使用没有问题，只是为减少数据录入工作量；3、请勿随意修改其它数据，以免造成数据损坏问题。

✧剖面数据：若剖面上某勘探孔在数据库中不存在，但剖线孔间距是人工输入的，生成剖面后，剖线孔间距会错位（程序不会因某孔缺失而自动计算间距值）。

例如：在剖面数据表中输入剖面上勘探孔号：X1,X2,X3,X4；剖线孔间距输入：30,40,35；注意X2孔未输入勘探点表，最后剖面图上仅显示X1,X3,X4孔，钻孔间距显示30,40，而不是70,35。

✧固结试验：若“压缩后的孔隙比eP0”字段没有数据，则“压缩系数α0.0-0.05(1/MPa)”字段，在数检后，不会自动计算生成数据。

“eP0”字段无数据，数检后，“压缩系数α0.0-0.05(1/MPa)”字段没有数据：“eP0”字段有数据，数检后，“压缩系数α0.0-0.05(1/MPa)”字段有了数据：生成土层固结试验曲线：若要生成土层固结试验曲线，“物理力学指标统计表”模板中需要包含的内容见下图（不限于）：统计项目必须包含“推荐值”，见下图：统计后，执行“成果数据入库”，见下图：启动AutoCAD，选择菜单“生成土层固结试验曲线”，见下图：成果图表如下：钻孔柱状图：动探击数显示格式，选择“分段合并方式”，见下图：动探击数列显示的数据见下图：左图：动探击数列的宽度较小；右图：调整动探击数列的宽度后调整动探击数列的宽度，打开配置项目表，见下图：找到“项目名称”是“动探击数”的行，在其“宽度”列，修改数据为1.8（越大列约宽）。

勘察设计类设计院CAD常用命令和技巧

设计院CAD 操作技巧1. PU命令，清理当前图形中不必要的层或块。

2. 利用acad.lsp编辑命令,提高工作效率比如：(DEFUN C:3 () (COMMAND "ZOOM" "0.50X") (PRINC))3. CAD中导入excel的表格：①excel中表格边用细线，复制；②选择性粘贴为图元；③选择插入点，你会发现插入的表格线没有对齐，用反选选中全部的竖线(有很多横线也被选进来了，下一步我们将去选他们)，按住shift 正选表格，注意不要把竖线全部包在里面，那样竖线也要被你去选了，现在只剩下竖线了，move他门对齐，trim到左上角那根长出去的线，表格画好了，而且和你手动一根一根画线，再填数字的一模一样。

4. trim命令中提示选取要剪切的图形时，这时可以使用fence选取方式。

当trim命令提示选择要剪除的图形时，输入“ f”，然后在屏幕上画出一条虚线，回车，这时被该虚线接触到的图形全部被剪切掉。

5. 直径标志％%C,上下标用(+0A-2)类似的表示，%%D:度数、％%P:正/负、%%C直径6. CAD寻找字体问题：在autocad r14/support目录下创建acad.fmp文件，如果原来有此文件直接打开，这是一个ASCII文件，输入"jd;hztxt"，如果还有别的字体要替换，可以另起一行，如“ jh;hztxt"，存盘退出7•快速修改线成特定长度：len命令，t再指定长度值或者鼠标顺线输入长度8•作图步骤：图幅一单位和精度一图层一对象样式一将常用设置，如视图、图层、标注、文字样式、栅栏捕捉等存到一个模块.dwt 多用xline和ray做出辅助线，9.如果CAD中的delete键不能用，输入pickfirst，改为110•选择某一图层的图形或文件：利用qselcet(工具-快速选择)综合制图的步骤一、比例因子设置：1、输入命令：mvsetup2、是否启用图空间(一般选N)3、输入单位类型（一般选毫米M ）4、输入比例因子（一般选50）5、输入图纸宽度6、输入图纸高度二、设置线型样式：1、输入linetype 打开［线型管理器］对话框2、点击［加载］，选择［线型］中的线型选选项后点击［确定］，选所加线型点击［显示细节］，在［全局比例因子］栏中输入100后点击［确定］。

桩基持力层等深线CAD图生成教程

理正勘察8.1等深线生成步骤1、打开理正勘察模块：2、第一次打开软件，点击“取消”：3、点击工程管理—新建工程4、填入工程信息，点击确定。

注意勾选“水平轴为Y轴”（通常在工程平面图上，水平轴是Y轴）5、在左面菜单栏中双击“标准地层表”6、假设本工程的主要持力层为10-3中风化粉砂岩，则在标准地层表中“主层编号”输入10；在“亚层编号”中输入3。

然后点击右上角×，再确认修改。

（仅生成等深线，其他土层资料可不输入）7、同样的操作方式再打开左边栏的“勘探点表”，输入每个勘探孔的数据，勘探孔的类别为了输入方便都统一为“鉴别孔”，孔口高程在此处为了监理人员将来使用方便，建议设定为场地桩基孔口的平均高程，监理员针对每个钻孔做微调即可了解该位置孔深。

8、输入完“勘探点表”信息后，展开它后打开钻孔1的“基本数据”表，按之前持力层的土层名称输入。

层底深度填入之前我们填写的钻孔高程与持力层层顶高程的差值。

例如：层顶高程为黄海标高5.2米，10-3中风化层为黄海标高-35米，则层底深度应填写40.2米。

5.2-（-35）=40.2。

9、全部钻孔的基本数据输入后，点击数检检验数据合法性。

10、检验的具体项如图所示：11、点击调用AutoCAD的图标，调用CAD接口来生成等深线图：12、在打开的AutoCAD中点击“平面”菜单，在条目中选择“生成等高线”13、在跳出菜单中，“土层选择”我们先前指定的10-3层，“线高差”可采用0.2米，“层属性”选择“层底”。

（若持力层面起伏不大，高差值应取较小值，生成的等深线较为密集）。

最后点击“确定”来生成所需持力层顶面的等深线图。

14、可得到持力层等深线的原图：图中每条等深线高度都有标识，以及每个钻孔也会用红点标识，不同深度的等深线也用不同色温的CAD线条来区分，整图较为直观。

根据勘察报告的平面图，结合设计施工的桩位图，做出调整后可把持力层等深线图准确地覆盖到灌注桩桩位图上去。

理正软件操作

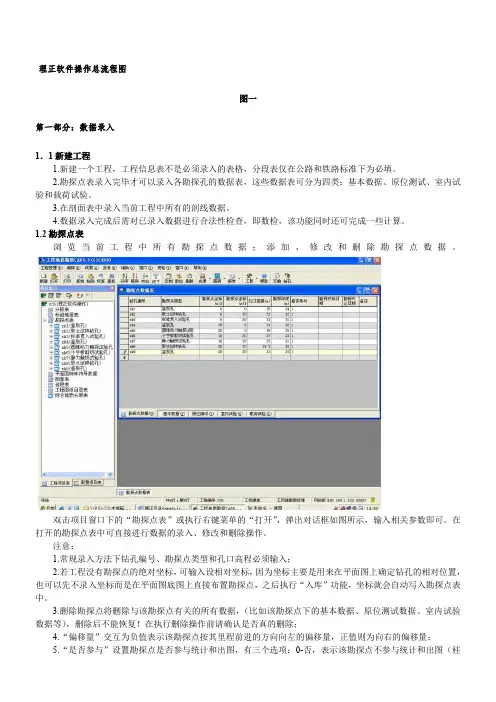

理正软件操作总流程图图一第一部分：数据录入1．1新建工程1. 新建一个工程，工程信息表不是必须录入的表格，分段表仅在公路和铁路标准下为必填。

2. 勘探点表录入完毕才可以录入各勘探孔的数据表，这些数据表可分为四类：基本数据、原位测试、室内试验和载荷试验。

3. 在剖面表中录入当前工程中所有的剖线数据。

4. 数据录入完成后需对已录入数据进行合法性检查，即数检，该功能同时还可完成一些计算。

1.2勘探点表浏览当前工程中所有勘探点数据；添加、修改和删除勘探点数据。

双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可。

在打开的勘探点表中可直接进行数据的录入、修改和删除操作。

注意：1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入；2. 若工程没有勘探点的绝对坐标，可输入设相对坐标，因为坐标主要是用来在平面图上确定钻孔的相对位置，也可以先不录入坐标而是在平面图底图上直接布置勘探点，之后执行“入库”功能，坐标就会自动写入勘探点表中。

3. 删除勘探点将删除与该勘探点有关的所有数据，（比如该勘探点下的基本数据、原位测试数据、室内试验数据等），删除后不能恢复！在执行删除操作前请确认是否真的删除；4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量，正值则为向右的偏移量；5.“是否参与”设置勘探点是否参与统计和出图，有三个选项：0-否，表示该勘探点不参与统计和出图（柱状图及剖面图），但参与平面图的绘制；1-是，表示该点参与统计和绘制成果图表；2-绘剖面小柱状图，表示该勘探点在剖面图中将绘制小柱状图；6. 项目窗口下所有的数据表中，用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。

下面以“勘探点表”为例介绍具体操作。

首先打开“勘探点表”，在“辅助”下选择“设置表格字段状态”，或点击主界面工具条中的“定制”，弹出对话框如图所示；7. 选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改，详细步骤参见操作技巧3.4.9；8. 选择工具栏右侧的“交换”，或从“辅助”菜单下选择“勘探点X,Y坐标互换”，可以在选择的坐标系不同的情况下，实现对“勘探点表”的钻孔的X,Y坐标值互换。
