【课件】天然气管道输送ppt
合集下载
天然气长输管道识图ppt课件
天然气长输管道识图
熟悉长输管道工程施工工序
了解长输管道工程施工工序，融会贯通管道施工 流程，可以避免重复计算或漏算。
天然气长输管道识图
熟悉长输管道工程预算定额
要了解定额包括的章、节内容，定额子目的工作 内容，定额编制时的技术水平、工艺标准及所要使用 的定额子目与施工实际内容对应的程度，避免错套、 漏套定额。如焊接子目很多，首先清楚是沟上焊接还 是沟下焊接，是“二接一”还是“单根”，是半自动焊、手 工焊还是全自动焊，只有这样才能准确无误地使用定 额。预算定额的章节、子目很多，但是它也是在以往 的施工实践后编制的，如果是新工艺、新技术、定额 子目就不适应，应该考虑编制新的估价表。
1、长输管道安装的起点、终点，管线的距离是 多少公里等。
2、管道的直径、壁厚以及防腐的形式。防腐形 式采用何钟材料、防腐等级是普通、加强、特加强，
管材运输的距离是多少公里等。
天然气长输管道识图
3、管段焊接方式，是沟上焊还是沟下焊，是手 工焊、半自动焊、自动焊？焊条材质类型。
4、管道试验压力、工作压力是多少？是否通球 扫线、扫几变，是否需要气体干燥等 。
天然气长输管道识图
图例：２
Ｒh= 5DN X= 45°30’
Rs=40DN X= 13°25’
天然气长输管道识图
二、长输管道工程识图
长输管道工程主要包含以下几个方面：泵站、
线路、三穿跨越工程、线路附属工程等。泵站又分为 土建、工艺、给排水、电气、仪表、通信、油罐、金 属结构等多专业多门类内容，这里我们重点介绍线路 工程识图。
天然气长输管道识图
• 材料表：根据工程设计实际情况，列出所耗用的主要 材料及消耗材料，并分门别类单列出了材料的规格、 型号、材质及数量。
熟悉长输管道工程施工工序
了解长输管道工程施工工序，融会贯通管道施工 流程，可以避免重复计算或漏算。
天然气长输管道识图
熟悉长输管道工程预算定额
要了解定额包括的章、节内容，定额子目的工作 内容，定额编制时的技术水平、工艺标准及所要使用 的定额子目与施工实际内容对应的程度，避免错套、 漏套定额。如焊接子目很多，首先清楚是沟上焊接还 是沟下焊接，是“二接一”还是“单根”，是半自动焊、手 工焊还是全自动焊，只有这样才能准确无误地使用定 额。预算定额的章节、子目很多，但是它也是在以往 的施工实践后编制的，如果是新工艺、新技术、定额 子目就不适应，应该考虑编制新的估价表。
1、长输管道安装的起点、终点，管线的距离是 多少公里等。
2、管道的直径、壁厚以及防腐的形式。防腐形 式采用何钟材料、防腐等级是普通、加强、特加强，
管材运输的距离是多少公里等。
天然气长输管道识图
3、管段焊接方式，是沟上焊还是沟下焊，是手 工焊、半自动焊、自动焊？焊条材质类型。
4、管道试验压力、工作压力是多少？是否通球 扫线、扫几变，是否需要气体干燥等 。
天然气长输管道识图
图例：２
Ｒh= 5DN X= 45°30’
Rs=40DN X= 13°25’
天然气长输管道识图
二、长输管道工程识图
长输管道工程主要包含以下几个方面：泵站、
线路、三穿跨越工程、线路附属工程等。泵站又分为 土建、工艺、给排水、电气、仪表、通信、油罐、金 属结构等多专业多门类内容，这里我们重点介绍线路 工程识图。
天然气长输管道识图
• 材料表：根据工程设计实际情况，列出所耗用的主要 材料及消耗材料，并分门别类单列出了材料的规格、 型号、材质及数量。
天然气管道运行规范PPT培训课件
• 置换过程中的混合气体应利用放空系统放空。并以放空 口为中心设立隔离区并禁止烟火。
• 置换进行时管道中氮气的排放应防止大量氮气聚集造成 人员的窒息。管道中氮气量过大时应考虑提前多点排放。
2019/11/26
10
安全相关规范
• 七、管道清管与检测
• （一）管道清管
• 管道清管应制定科学合理的清管周期。对于首次清管或较长时间
• 按照风险等级采取相应的风险控制措施，风险控制的原则 应符合“合理实际并尽可能降低”；
• 风险因素及风险控制措施应告知参与作业相关方及作业所 有人员；
• 风险管理活动的过程应形成文件。
2019/11/26
4
安全相关规范
• （三）风险管理过程应包括危险因素辨识、风险评估、 制定风险控制措施，其基本步骤包括：
天然气 管道运 行规范
天然气管道运行相关规范
一、安全相关规范 二、计量相关规范 三、节能相关规范 四、设计相关规范
2
安全相关规范
一、AQ 2012-2007 石油天然气安全规程
• 此标准适应于石油天然气勘探、开发生产和油气管道储运； 不适应于城市燃气液化天然气（LNG）、液化石油气 （LPG）和压缩天然气（CNG）的储运。
• 在从收球筒中取出清管器和排除筒内污油、污物、残液时，应考
虑风向；
• 清除的液体和污物应收集处理，不应随意排放;
• 输气管线清管应有防止硫化亚铁自燃的措施。
2019/11/26
11
安全相关规范
（二）管道检测 • 应按照国家有关规定对管道进行检测，并根据检测结果和 管道运行安全状况，合理确定管道检测周期； • 管道内检测作业单位具有国家安全生产监督管理部门认可 的检测资质。 • 内检测实施过程中应落实以下安全事项： • 收发球装置满足内检测器安全运行的技术要求； • 管道及其三通、弯头、阀门、运行参数应满足内检测器通 过要求； • 发送检测器前应进行清管，且达到检测要求； • 内检测器要有跟踪装置。
• 置换进行时管道中氮气的排放应防止大量氮气聚集造成 人员的窒息。管道中氮气量过大时应考虑提前多点排放。
2019/11/26
10
安全相关规范
• 七、管道清管与检测
• （一）管道清管
• 管道清管应制定科学合理的清管周期。对于首次清管或较长时间
• 按照风险等级采取相应的风险控制措施，风险控制的原则 应符合“合理实际并尽可能降低”；
• 风险因素及风险控制措施应告知参与作业相关方及作业所 有人员；
• 风险管理活动的过程应形成文件。
2019/11/26
4
安全相关规范
• （三）风险管理过程应包括危险因素辨识、风险评估、 制定风险控制措施，其基本步骤包括：
天然气 管道运 行规范
天然气管道运行相关规范
一、安全相关规范 二、计量相关规范 三、节能相关规范 四、设计相关规范
2
安全相关规范
一、AQ 2012-2007 石油天然气安全规程
• 此标准适应于石油天然气勘探、开发生产和油气管道储运； 不适应于城市燃气液化天然气（LNG）、液化石油气 （LPG）和压缩天然气（CNG）的储运。
• 在从收球筒中取出清管器和排除筒内污油、污物、残液时，应考
虑风向；
• 清除的液体和污物应收集处理，不应随意排放;
• 输气管线清管应有防止硫化亚铁自燃的措施。
2019/11/26
11
安全相关规范
（二）管道检测 • 应按照国家有关规定对管道进行检测，并根据检测结果和 管道运行安全状况，合理确定管道检测周期； • 管道内检测作业单位具有国家安全生产监督管理部门认可 的检测资质。 • 内检测实施过程中应落实以下安全事项： • 收发球装置满足内检测器安全运行的技术要求； • 管道及其三通、弯头、阀门、运行参数应满足内检测器通 过要求； • 发送检测器前应进行清管，且达到检测要求； • 内检测器要有跟踪装置。
天然气长输管道知识PPT课件
现场勘察分为踏勘和详堪，本次是踏勘和详堪一并做，原业主所选路 线为45km，但这次选线大约36km。 走线的目的是为了对实施现场的经济、地理、地质、气候等客观条件 和环境进行调查，一般应至少了解以下内容：
1、施工现场是否达到招标文件规定的条件；
2、施工的地理位置和地形、地貌； 3、施工现场的地址、土质、地下水位、水文等情况； 4、施工现场的气候条件，如气温、湿度、风力等； 5、现场的环境，如交通、供水、供电、污水排放等； 6 、临时用地、临时设施搭建等，即工程施工过程中临时使用的工棚 、堆放材料的库房以及这些设施所占持方等。 另外，还应到当地规划局或政府部门取得用地规划图纸，避免选择的 线路有被征用的可能。
返回
天然气长输管道知识简要介绍
二、天然气主要站场
1、首站 首站就是输气管道的起点站。输气首站一般在气田 附近。
2、末站 末站就是输气管道的终点站。气体通过末站，供应 给用户。因此末站具有调压、过滤、计量、清管器接受 等功能。此外，为了解决管道输送和用户用气不平衡问 题，还设有调峰设施，如地下储气库、储气罐等。
天然气长输管道知识简要介绍
焦炉煤气，又称焦炉气。是指用几种烟煤配制成炼焦用煤，在炼
焦炉中经过高温干馏后，在产出焦炭和焦油产品的同时所产生的一种 可燃性气体，是炼焦工业的副产品。焦炉气是混合物，一般每吨干煤 可生产焦炉气300~350m3（标准状态）。其主要成分为氢气（55%~60%）
和甲烷（23%~27%），另外还含有少量的一氧化碳（5%~8%）、C2以上
含碳量少得钢材。
天然气长输管道知识简要介绍
城市天然气热值和杂质含量的要求 天然气发热量，总硫、硫化氢含量、水露点指标应符合现行国家标准〈天 然气〉GB17820的一类气或二类气的规定。
天然气长输管道知识PPT课件 共48页
天然气长输管道知识简要介绍 ２、分离系统：
天然气长输管道知识简要介绍 ３、超声波流量计
天然气对比石油：在化学组成的特征上，天然气分子量小（小于 20），结构简单。石油的分子量大（75-275） ，结构也较复杂。天 然气基本是只含有极少量液态烃和水的单一气相；石油则可包容气、 液、固三相而以液相为表征的混合物。 粘度石油比天然气高几个数 量等级。
天然气长输管道知识简要介绍
焦炉煤气，又称焦炉气。是指用几种烟煤配制成炼焦用煤，在炼 焦炉中经过高温干馏后，在产出焦炭和焦油产品的同时所产生的一种 可燃性气体，是炼焦工业的副产品。焦炉气是混合物，一般每吨干煤 可生产焦炉气300~350m3（标准状态）。其主要成分为氢气（55%~60%） 和甲烷（23%~27%），另外还含有少量的一氧化碳（5%~8%）、C2以上 不饱和烃（2%~4%）、二氧化碳（1.5%~3%)、氧气(0.3%~0.8%))、氮 气(3%~7%)
焦炉气属于中热值气，其热值为每标准立方米17~19MJ，适合用 做高温工业炉的燃料和城市煤气。焦炉气含氢气量高，分离后用于合 成氨，其它成分如甲烷和乙烯可用做有机合成原料。
焦炉气为有毒和易爆性气体，空气中的爆炸极限为6%~30%。 乌银线焦煤气中氢气的含量达到58.1%。氢损伤、选用等级较低， 含碳量少得钢材。
置的站，一般具有分离、调压、计量、清 管等功能。
返回
天然气长输管道知识简要介绍
三、天然气站场Βιβλιοθήκη 要工艺设备长输天然气管道的总体结构与流程图
天然气长输管道知识简要介绍
工艺流程，是为达到某种生产目标，将各种设备、仪器 以及相应管线等按不同方案 进行布置，这种布置方案就是工 艺流程。输气站的工艺流程，就是输气站的设备、管线、仪表 等的布置方案，在输气生产现场，往往将完成某一种单一的任 务的过程称工艺流程，如清管工 艺流程、正常输气工艺流程、 输气站站内设备 检修工艺流程等等。

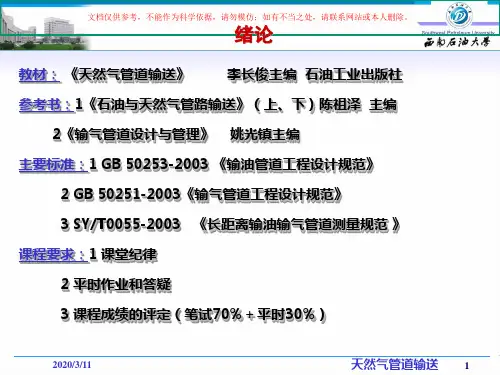

天然气管道输送培训课件
西部管网：输 气处中青线、 成德线、西部 供气管网，川 西北气矿、川 中油气矿净化 气管线。德阳
成都
北干线：渠县—青白江
渠县 屏锦
石桥
东部管网：
重庆气矿、川东北气 矿净化气管线。
输气处屏渠线、屏石 线、屏忠线，以及正 在建设的南坝—屏锦、 南坝—万州—忠线。
南干线西段： 纳溪—青白 江
南部管网：输气处付 纳溪 安线、合赤线，蜀南 20气20矿/3净/11化气管线。
川渝地区管网改造方案
改造成德线、中青线
更新南干线西段
改造南部支线
与输油不同，天然气的管道输送必然是上下游一体化的，开采、收集、处 理、运输和分配是在统一的连续密闭的系统中进行的。
液化天然气（LNG）是天然气经净化处理后，通过低温冷却而成的液态 产物，其体积为原气态体积的1/600。为在常压下保持液态，必须将其冷却 至-162℃以下。液态时，可以用液化天然气运输船运输。液化天然气运达接 收的港口后，卸入接收站的低温储罐中储存，然后通过加热再气化后，以气 态形式用管道输送至用户。目前我国正在积极发展液化天然气系统。广东、 上海、大庆、长庆等地均已建或在建液化天然气生产装置。
2020/3/11
天然气管道输送 4
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
绪论
一、天然气的分类
2.按天然气的烃类组成分类
➢ 2）C3界定法——贫、富气的划分
贫气（lean gas）：指在1m3井口流出物中， C3以上烃类液体含量低 于94cm3的天然气。
富气（rich gas）：指在1m3井口流出物中， C3以上烃类液体含量高 于94cm3的天然气。
2020/3/11
天然气长输管道工程培训PPT课件
35
ppt课件
布管作业
布管准备
布管前参加布管的技术人员和机械手要掌握施工段的设计图纸及 技术要求、测量放线资料及现场定桩情况、现场通行道路及地形、 地质情况。准确区分管材类型、壁厚、防腐层类型等，作出运管、 布管计划
布管作业
布管采用挖机、吊管机、爬犁等进行，管线直接布在管沟上（用 预制好的支架支撑，每根管线用两个支架）。布管管墩的高度宜 为0.4~0.5m，管材应首尾衔接，相邻管口成锯齿行分开，错开一 个管径。布管的间距应与管长基本一致，每5～10根管应核对一次 距离，发现过疏或过密时应及时调整
ppt课件
天然气管道工程 线路施工技术规范要求培训
2017年03月22日
1
ppt课件
施工主要工序
2
ppt课件
施工主要工序
3
ppt课件
施工主要工序
4
ppt课件
5
ppt课件
6
ppt课件
7
ppt课件
施工准备
8
ppt课件
施工准备
9
ppt课件
交桩、移桩
10
ppt课件
交桩、移桩
11
ppt课件
4 在施工作业带范围内，对于影响施工机具通行或施工作业的
石块、杂草、树木、构筑物等用推土机清理干净，沟、坎、坑、
洼予以平整。对于作业带内的电力、水利设施和古迹要加以保
护。
19
ppt课件
施工作业带清理
20
ppt课件
施工作业带清理
21
ppt课件
施工作业带清理
22
ppt课件
施工便道修筑
23
ppt课件
pቤተ መጻሕፍቲ ባይዱt课件
ppt课件
布管作业
布管准备
布管前参加布管的技术人员和机械手要掌握施工段的设计图纸及 技术要求、测量放线资料及现场定桩情况、现场通行道路及地形、 地质情况。准确区分管材类型、壁厚、防腐层类型等，作出运管、 布管计划
布管作业
布管采用挖机、吊管机、爬犁等进行，管线直接布在管沟上（用 预制好的支架支撑，每根管线用两个支架）。布管管墩的高度宜 为0.4~0.5m，管材应首尾衔接，相邻管口成锯齿行分开，错开一 个管径。布管的间距应与管长基本一致，每5～10根管应核对一次 距离，发现过疏或过密时应及时调整
ppt课件
天然气管道工程 线路施工技术规范要求培训
2017年03月22日
1
ppt课件
施工主要工序
2
ppt课件
施工主要工序
3
ppt课件
施工主要工序
4
ppt课件
5
ppt课件
6
ppt课件
7
ppt课件
施工准备
8
ppt课件
施工准备
9
ppt课件
交桩、移桩
10
ppt课件
交桩、移桩
11
ppt课件
4 在施工作业带范围内，对于影响施工机具通行或施工作业的
石块、杂草、树木、构筑物等用推土机清理干净，沟、坎、坑、
洼予以平整。对于作业带内的电力、水利设施和古迹要加以保
护。
19
ppt课件
施工作业带清理
20
ppt课件
施工作业带清理
21
ppt课件
施工作业带清理
22
ppt课件
施工便道修筑
23
ppt课件
pቤተ መጻሕፍቲ ባይዱt课件
燃气输配系统培训ppt课件
2、压缩天然压气力压等力级在明18确-2：5M高Pa压之、间次，高液压化（天A然、气B级压)力在2MPa以下 3、海底输气管道最高压力：中25压MP（a(AB、luBe级s)t、re低am压)。
管径范围宽：配气干线直径可达1m以上， 入户管线只有20mm。
Page 6
一、天然气输气管道
国内输气管道发展概况
Page 51
调压器
卸载式和负载式 卸载式调压器(单向控制)特点： 1、响应速度慢。 2、取压管路少。 3、压差高。
负载式调压器(双向控制)特点： 1、响应速度快。 2、压差低。
Page 52
调压器
调压器的种类很多，不同的调压设备应合理选用调压 器，例如：
1、CNG调压设备中，高压段入口压力通常在20Mpa左右，一 级减压调压器就不能选择轴流卸载式调压器。 2、对于调压精度要求较高的调压设备，不能选用直接作用 式调压器；流量大，不稳定且杂质含量较高的流体不能选 用轴流式调压器。 3、类似于门站调压系统的减压设备，流量大、压差低、调 压精度较高则应该选用轴流式卸载调压器。 4、对于锅炉等设备不能使用指挥器式调压器。
Page 35
三、门站平面布置与工艺流程
门站站址的选择
力求布置在燃气负荷中心，或接近大型用户与大量用气区域，以减少输 配管网的长度，如济南华润燃气化工产业园门站接近其最大用户济南裕 兴公司，门站至裕兴调压站距离不足3公里；章丘华气刁镇门站位于刁 镇工业园边缘等；
尽可能避开城市繁华地段及主要道路、密集的居民楼、重要建筑物及公 共运动场所。如今年省政府在同意实施《山东省燃气发展规划20142020》批复文件就明确提出包括天然气门站在内大型燃气场站设施不允 许在城市建成区4类地区建设，已建成要进行重新选址建设。蓝光煤气 马山坡液化气储配站就属于此类情况。
管径范围宽：配气干线直径可达1m以上， 入户管线只有20mm。
Page 6
一、天然气输气管道
国内输气管道发展概况
Page 51
调压器
卸载式和负载式 卸载式调压器(单向控制)特点： 1、响应速度慢。 2、取压管路少。 3、压差高。
负载式调压器(双向控制)特点： 1、响应速度快。 2、压差低。
Page 52
调压器
调压器的种类很多，不同的调压设备应合理选用调压 器，例如：
1、CNG调压设备中，高压段入口压力通常在20Mpa左右，一 级减压调压器就不能选择轴流卸载式调压器。 2、对于调压精度要求较高的调压设备，不能选用直接作用 式调压器；流量大，不稳定且杂质含量较高的流体不能选 用轴流式调压器。 3、类似于门站调压系统的减压设备，流量大、压差低、调 压精度较高则应该选用轴流式卸载调压器。 4、对于锅炉等设备不能使用指挥器式调压器。
Page 35
三、门站平面布置与工艺流程
门站站址的选择
力求布置在燃气负荷中心，或接近大型用户与大量用气区域，以减少输 配管网的长度，如济南华润燃气化工产业园门站接近其最大用户济南裕 兴公司，门站至裕兴调压站距离不足3公里；章丘华气刁镇门站位于刁 镇工业园边缘等；
尽可能避开城市繁华地段及主要道路、密集的居民楼、重要建筑物及公 共运动场所。如今年省政府在同意实施《山东省燃气发展规划20142020》批复文件就明确提出包括天然气门站在内大型燃气场站设施不允 许在城市建成区4类地区建设，已建成要进行重新选址建设。蓝光煤气 马山坡液化气储配站就属于此类情况。
教学课件：第三章-天然气集输工艺流程
02 天然气集输系统组成
气田集输系统
气田集输系统概述
气田集输系统是天然气集输工艺 流程的起始点，主要负责对气田 产出天然气的收集、处理和输送。
气田采出气的处理
气田采出气中含有水分、凝析油、 轻烃等杂质，需要进行分离、脱水 和净化处理，以满足长输管道的输 送要求。
集输管网
气田集输管网主要由集气管线、集 气站、排液管线等组成，负责将处 理后的天然气输送到净化厂或长输 管道。
净化厂集输系统
净化厂集输系统概述
净化厂集输系统负责对从气田集输系统输送来的天然气进行进一 步的处理和净化，以满足市场对天然气的品质要求。
天然气净化工艺
净化厂采用各种净化工艺，如脱硫、脱水、脱碳等，去除天然气中 的有害物质和水分，提高天然气的品质。
净化厂产品输出
经过处理的天然气通过管道或液化天然气（LNG）等方式输送至市 场，供应给用户。
优化增压工艺流程，合理安排各 增压单元的顺序和操作参数，可
以进一步降低能耗和成本。
提升储运安全性
天然气的储运涉及到高压、易燃、易 爆等特点，提升储运安全性是至关重 要的。
采用先进的监控和报警系统，实时监 测储运过程中的温度、压力、液位等 参数，及时发现和处理异常情况。
加强储运设备的维护和管理，定期检 查和维修管道、储罐、运输车辆等设 备，确保其安全可靠。
净化效果。
某长输管道集输案例
长输管道概况
某长输管道位于我国东部地区，负责将天然气从气田输送到目的地。
集输工艺流程
该长输管道采用高压输送、中途增压、终端接收的工艺流程，将天然气从气田安全、稳定 地输送到目的地。
技术特点
该长输管道集输工艺流程采用了高强度材料和防腐技术，确保管道的安全和可靠性；同时 采用了智能监控系统，对管道进行实时监测和调控，确保天然气的稳定输送。
天然气长输管道知识ppt课件
长距离天然气管道 勘察、测量简要介绍
大理到临沧管道一标段：南涧到公郎镇
1
天然气长输管道知识简要介绍
天然气（natural gas）又称油田气、石油气、石油伴生气。天然 气的化学组成及其理化特性因地而异，主要成分是甲烷，还含有少量 乙烷、丁烷、戊烷、二氧化碳、一氧化碳、硫化氢等。无硫化氢时为 无色无臭易燃易爆气体，密度多在0.6-0.8g/cm3，比空气 （1.293g/cm3）轻。通常将含甲烷高于90%的称为干气，含甲烷低于 90%的称为湿气。与空气的混合爆炸极限一般为5-15%。
设置的站，一般具有分离、调压、计量、清 管等功能。
返回 10
天然气长输管道知识简要介绍
三、天然气站场主要工艺设备
长输天然气管道的总体结构与流程图
11
天然气长输管道知识简要介绍
工艺流程，是为达到某种生产目标，将各种设备、仪器 以及相应管线等按不同方案 进行布置，这种布置方案就是工 艺流程。输气站的工艺流程，就是输气站的设备、管线、仪表 等的布置方案，在输气生产现场，往往将完成某一种单一的任 务的过程称工艺流程，如清管工 艺流程、正常输气工艺流程、 输气站站内设备 检修工艺流程等等。
3
天然气长输管道知识简要介绍
城市天然气热值和杂质含量的要求
天然气发热量，总硫、硫化氢含量、水露点指标应符合现行国家标准〈天 然气〉GB17820的一类气或二类气的规定。
天然气的技术指标 GB17820
项
目
一类 二类 三类
试验方法
高位发热量（MJ/m³）
>31.4
GB\T11062
总硫（以硫计 mg∕m³） ≤100 ≤200 ≤460 GB\T11061
13
天然气长输管道知识简要介绍 ２、分离系统：
大理到临沧管道一标段：南涧到公郎镇
1
天然气长输管道知识简要介绍
天然气（natural gas）又称油田气、石油气、石油伴生气。天然 气的化学组成及其理化特性因地而异，主要成分是甲烷，还含有少量 乙烷、丁烷、戊烷、二氧化碳、一氧化碳、硫化氢等。无硫化氢时为 无色无臭易燃易爆气体，密度多在0.6-0.8g/cm3，比空气 （1.293g/cm3）轻。通常将含甲烷高于90%的称为干气，含甲烷低于 90%的称为湿气。与空气的混合爆炸极限一般为5-15%。
设置的站，一般具有分离、调压、计量、清 管等功能。
返回 10
天然气长输管道知识简要介绍
三、天然气站场主要工艺设备
长输天然气管道的总体结构与流程图
11
天然气长输管道知识简要介绍
工艺流程，是为达到某种生产目标，将各种设备、仪器 以及相应管线等按不同方案 进行布置，这种布置方案就是工 艺流程。输气站的工艺流程，就是输气站的设备、管线、仪表 等的布置方案，在输气生产现场，往往将完成某一种单一的任 务的过程称工艺流程，如清管工 艺流程、正常输气工艺流程、 输气站站内设备 检修工艺流程等等。
3
天然气长输管道知识简要介绍
城市天然气热值和杂质含量的要求
天然气发热量，总硫、硫化氢含量、水露点指标应符合现行国家标准〈天 然气〉GB17820的一类气或二类气的规定。
天然气的技术指标 GB17820
项
目
一类 二类 三类
试验方法
高位发热量（MJ/m³）
>31.4
GB\T11062
总硫（以硫计 mg∕m³） ≤100 ≤200 ≤460 GB\T11061
13
天然气长输管道知识简要介绍 ２、分离系统：
天然气集输工艺流程ppt课件
2019/11/13
储运工程系 曹学文
15
图 3—5 常温分离多井集气站原理流程图(一) 16
图 3—6 常温分离多井集气站原理流程图(二) 17
四、气田集输站场工艺流程
常温分离多井集气站一般有两种类型，如图3—5和图3—6所 示。两种流程的不同点在于前者的分离设备是三相分离器，后者 的分离设备是气液分离器。两者的适用条件不同。前者适用于天 然气中油和水的含量均较高的气田，后者适用于天然气中只有较 多的水或较多的液烃的气田。
图3—5和图3—6所示仅为两口气井的常温分离多井集气站。 多井集气站的井数取决于气田井网布置的密度，一般采气管线的 长度不超过5km，井数不受限制。以集气站为中心，5km为半径 的面积内，所有气井的天然气处理均可集于集气站内。
图 3—5 中管线和设备与图 3—3 相同，图 3—6 中管线和设备 与图 3—4 相同。
图 3—7 低温分离集气站原理流程图(一)
23
四、气田集输站场工艺流程
图3—7流程图所示：井场装置通过采气管线1输来气体经过 进站截断阀2进入低温站。天然气经过节流阀3进行压力调节以 符合高压分离器4的操作压力要求。脱除液体的天然气经过孔板 计量装置5进行计量后，再通过装置截断阀6进入汇气管。各气 井的天然气汇集后进人抑制剂注入器7，与注入的雾状抑制剂相 混合，部分水汽被吸收，使天然气水露点降低，然后进入气一 气换热器8使天然气预冷。降温后的天然气通过节流阀进行大差 压节流降压，使其温度降到低温分离器所要求的温度。从分离 器顶部出来的冷天然气通过换热器8后温度上升至0℃以上，经 过孔板计量装置10计量后进入集气管线。
2019/11/13
储运工程系 曹学文
21
四、气田集输站场工艺流程
《天然气管道施工》课件
速应对。
环保要求与措施
Hale Waihona Puke 减少环境污染合理规划施工路线，减少对周边环境的破坏 和污染。
降低噪音污染
合理安排施工时间，避免在夜间施工，降低 噪音对周边居民的影响。
施工废弃物处理
分类处理施工废弃物，可回收利用的进行回 收，不可回收的进行无害化处理。
水资源保护
合理利用水资源，减少浪费，同时防止施工 过程中对水资源的污染。
。
解决方案
采用先进的管道施工技术和设备，提 高施工效率和质量。同时，加强项目
管理，确保工程按时完工。
施工难点
管道线路长，需穿越不同地形、气候 区域，管理难度大。
经验教训
施工过程中需充分考虑各种因素，合 理安排施工计划，确保工程顺利进行 。
案例三：某山区燃气管道施工项目
案例概述
某山区燃气管道施工项目，旨在为山区居民提供天然气供 应。
介绍在天然气管道施工中常用的 施工设备，如挖掘机、吊车、压 实机等，以及设备的性能和使用 要求。
工具与量具
介绍在天然气管道施工中常用的 工具和量具，如焊机、砂轮机、 测量仪器等，以及工具和量具的 用途和使用方法。
06
天然气管道施工案例分析
案例一：某城市燃气管道施工项目
案例概述
某城市燃气管道施工项目，旨在为城市居民提供 安全、可靠的天然气供应。
解决方案
采用定向钻技术，成功穿越障碍物，确保管道安 全、顺利铺设。
ABCD
施工难点
由于城市地形复杂，管道需穿越河流、公路、建 筑物等障碍物，施工难度较大。
经验教训
施工过程中需充分了解地形地貌，合理规划施工 路线，避免对周边环境造成不良影响。
案例二：某大型输气管道施工项目
环保要求与措施
Hale Waihona Puke 减少环境污染合理规划施工路线，减少对周边环境的破坏 和污染。
降低噪音污染
合理安排施工时间，避免在夜间施工，降低 噪音对周边居民的影响。
施工废弃物处理
分类处理施工废弃物，可回收利用的进行回 收，不可回收的进行无害化处理。
水资源保护
合理利用水资源，减少浪费，同时防止施工 过程中对水资源的污染。
。
解决方案
采用先进的管道施工技术和设备，提 高施工效率和质量。同时，加强项目
管理，确保工程按时完工。
施工难点
管道线路长，需穿越不同地形、气候 区域，管理难度大。
经验教训
施工过程中需充分考虑各种因素，合 理安排施工计划，确保工程顺利进行 。
案例三：某山区燃气管道施工项目
案例概述
某山区燃气管道施工项目，旨在为山区居民提供天然气供 应。
介绍在天然气管道施工中常用的 施工设备，如挖掘机、吊车、压 实机等，以及设备的性能和使用 要求。
工具与量具
介绍在天然气管道施工中常用的 工具和量具，如焊机、砂轮机、 测量仪器等，以及工具和量具的 用途和使用方法。
06
天然气管道施工案例分析
案例一：某城市燃气管道施工项目
案例概述
某城市燃气管道施工项目，旨在为城市居民提供 安全、可靠的天然气供应。
解决方案
采用定向钻技术，成功穿越障碍物，确保管道安 全、顺利铺设。
ABCD
施工难点
由于城市地形复杂，管道需穿越河流、公路、建 筑物等障碍物，施工难度较大。
经验教训
施工过程中需充分了解地形地貌，合理规划施工 路线，避免对周边环境造成不良影响。
案例二：某大型输气管道施工项目
油气储运教学 原油及天然气管道输送PPT课件
按照所输送油品的种类，输油管道又可分为原油管道 和成品油管道。长距离成品油管道一般采用多种油品在 管道中“顺序输送”的方式运行。
按输送过程中油品是否需要加热，输油管道还可分为 常温（等温）输送管道和加热输送管道。汽、煤、柴油 等成品油及低凝点、低粘度轻质原油的输送一般不需加 热，但凝点及粘度较高的原油（常称为“易凝高粘原 油”）或重质燃料油常需加热输送。
Байду номын сангаас
1958年建成的克拉玛依一独山子输油管道，全长147km，
管径150mm，是我国第一条长距离原油管道。60年代后，随着
大庆、胜利、华北、中原等油田的开发，兴建了贯穿东北、
华北和华东的原油管道网，总长约5000km。这个原油管道系
统除了向沿线的各大炼厂供油外，还通过大连、秦皇岛、黄
岛和仪征等水运港口向南方各炼厂供油，并向国外出口。根
据 所 输 原 油 的 产 地 将 主 要第管14道页/共列10表8页如 表 5 - 2 。
14
管道参数
油田名称
管道名称
管段规格（mm）
长度 (km)
大（庆）—秦（皇岛）线
大—铁双线 Φ720
铁—秦
Φ720
514×2 454
大庆油田
秦（皇岛）—（北）京线 铁（岭）—抚（顺）线
Φ529
344
Φ720
Φ377
242
Φ273
281
任丘油田
任（丘）—（北）京线
Φ529
120
大港油田
万（家码头）—周（李庄）线
Φ325、426
40×2
南阳油田
魏（岗）—荆（门）线
Φ273、426
220
长庆油田
马—惠—宁（夏）线
按输送过程中油品是否需要加热，输油管道还可分为 常温（等温）输送管道和加热输送管道。汽、煤、柴油 等成品油及低凝点、低粘度轻质原油的输送一般不需加 热，但凝点及粘度较高的原油（常称为“易凝高粘原 油”）或重质燃料油常需加热输送。
Байду номын сангаас
1958年建成的克拉玛依一独山子输油管道，全长147km，
管径150mm，是我国第一条长距离原油管道。60年代后，随着
大庆、胜利、华北、中原等油田的开发，兴建了贯穿东北、
华北和华东的原油管道网，总长约5000km。这个原油管道系
统除了向沿线的各大炼厂供油外，还通过大连、秦皇岛、黄
岛和仪征等水运港口向南方各炼厂供油，并向国外出口。根
据 所 输 原 油 的 产 地 将 主 要第管14道页/共列10表8页如 表 5 - 2 。
14
管道参数
油田名称
管道名称
管段规格（mm）
长度 (km)
大（庆）—秦（皇岛）线
大—铁双线 Φ720
铁—秦
Φ720
514×2 454
大庆油田
秦（皇岛）—（北）京线 铁（岭）—抚（顺）线
Φ529
344
Φ720
Φ377
242
Φ273
281
任丘油田
任（丘）—（北）京线
Φ529
120
大港油田
万（家码头）—周（李庄）线
Φ325、426
40×2
南阳油田
魏（岗）—荆（门）线
Φ273、426
220
长庆油田
马—惠—宁（夏）线
管道运输PPT课件
医疗液体物资运输
将医疗所需的液体药品、血液等物资从储存地输送到医 疗机构或实验室。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
05
管道运输的优势与挑战
优势
01
02
03
04
高效
管道运输是一种连续的运输方 式，可以在短时间内运输大量
货物，提高了运输效率。
环保
管道运输通常使用管道密封的 方式，减少了运输过程中的污 染和噪音，对环境更加友好。
能耗优化
优化管道运输的能耗，降低碳排 放，实现绿色运输。
废弃物处理
建立废弃物处理系统，对管道运 输过程中产生的废弃物进行妥善
处理，保护环境。
送的安全性。
安全保障系统包括紧急切断阀、 泄漏检测设备、消防设施等，能 够在发生事故时及时采取措施，
防止事故扩大。
安全保障系统的设计和建设需遵 循相关安全规范，以确保管道运
输的安全性。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
03
管道运输的流程
装载
装载准备
确保管道运输的起始端设施完备，包 括储罐、泵站等，并对货物进行适当 的预处理。
维护成本
安全隐患
虽然管道运输的建设成本较低，但随着时 间的推移，管道可能会出现老化、腐蚀等 问题，维护成本可能会增加。
管道运输的货物通常是易燃、易爆、有毒 的物质，如果发生泄漏或事故，可能会对 环境和人员造成危害。
应对策略与建议
加强监管
政府应该加强对管道运输的监 管，制定更加严格的安全标准
和环保要求。
泵站通常配备有离心泵、往复泵 等多种类型的泵，以满足不同物
天然气管道输送
天然气管道输送1集输管道1．1天然气的预处理及气质要求从地层中开采出的天然气往往含有砂和混入的铁锈等固体杂质，以及水、硫化物和二氧化碳等有害物质。
固体杂质容易造成设备仪表损坏；水容易与硫化氢和二氧化碳形成酸性水溶液，腐蚀管道。
因此，天然气在进入干线之前，必须净化。
分离和除尘一般采用重力式和旋风式分离器；脱水方法有低温分离、干燥剂吸附和液体吸收三种；脱硫一般采用醇胺法和环丁砜法。
我国管输天然气的气质标准是：硫化氢含量不大于I0mg/m3,气体的露点应比最低输气温度低5℃。
1．2天然气集输管道的功能和集输管网布局的原则气田内部集输系统是天然气集输配总系统的子系统，是整个系统的源头部分，它的主要功能是将各气井的天然气集输至集气站，然后在处理厂进行脱水、脱油、脱硫等预处理，最后计量调压后外输。
集输管网的布局主要是确定气田中各气井、处理厂和集气站等单元设施间的连接形式。
连接形式一般有三种：树枝状、放射状和环状。
管网布局是个复杂的系统工程，涉及很多因素：如气田地形地貌、地质构造、气体组成及特性和用户的不同需求等。
因此必须用系统工程的方法选择最优方案，首先确定最优网络布局，然后确定费用最小的管径组合。
2、干线管道2．1干线管道的系统构成和特点天然气长输管道系统是由输气站库、线路工程、通讯工程和监控系统等四个基本部分构成。
输气站库包括储气库、压气站、清管站、分输站、阴极保护站和调压计量站等。
压气站多采用以天然气为燃料的燃气轮机直接拖动压缩机为输送天然气增压；线路工程包括管道、防腐涂层、截断阀室、穿跨越工程和管道标志等；通讯工程包括通讯线路和站内交换系统，以传输调度指令和监控管道运行参数，保证管道安全和正常运行；监控系统包括调度中心、远传通道和监控终端三大部分，实现对管道运行工况的监测、数据采集和过程控制，是保证管道安全、平稳和优化运行的重要手段。
2．2干线管道的水力、热力分布和输气管沿线的压力是按抛物线规律变化的，靠近起点的管短压力降落比较缓慢，距离起点越远，压力降落越快，在前3/4的管段上，压力损失约占一半，另一半消耗在后面的1/4管段上。
天然气管道输送(第一章：概论)
天然气管道输送石油与天然气工程学院油气储运研究所二○一四年四月Natural Gas Pipeline Transportation 主讲：彭星煜（博士、所长助理）《天然气管道输送》参考书：1《石油与天然气管路输送》（上、下）陈祖泽2《输气管道设计与管理》主要标准：1 GB 50253-2003 《输油管道工程设计规范》2 GB 50251-2003 《输气管道工程设计规范》3 SY/T0055-2003 《长距离输油输气管道测量规范课程要求：1 课堂纪律2 平时作业和答疑（初步计划：作业5次+答疑6次）3 课程成绩的评定（笔试70％＋平时30％：考勤0.4+作业0.3+试教材：《天然气管道输送》李长俊主编石油工业出版社参考书：1《石油与天然气管路输送》（上、下）陈祖泽主编2《输气管道设计与管理》姚光镇主编主要标准：1 GB 50253-2003 《输油管道工程设计规范》2 GB 50251-2003 《输气管道工程设计规范》3 SY/T0055-2003 《长距离输油输气管道测量规范》课程要求：1 课堂纪律2 平时作业和答疑（初步计划：作业5次+答疑6次）3 课程成绩的评定（笔试70％＋平时30％：考勤0.4+作业0.3+试绪论绪论一、天然气生产的几大环节五大环节：采（集）、净、输、储、配三大管网：油气田集气管网、输气干线管网、城市配气管网天然气管道输送的特点：（1）三大管网系统组成一个统一的、连续的、密闭的输气系统；（2）可以利用地层压力；（3）输气管道末段具有较大的储气能力一、天然气生产的几大环节五大环节：采（集）、净、输、储、配三大管网：油气田集气管网、输气干线管网、城市配气管网天然气管道输送的特点：（1）三大管网系统组成一个统一的、连续的、密闭的输气系统；（2）可以利用地层压力；（3）输气管道末段具有较大的储气能力。
绪论二、国内外天然气管输概况二、国内外天然气管输概况中石油西部管道兰州输气公司穿、跨越工程施工绪论中缅油气管道示意图原油管道在缅甸境内段长771公里，管径Φ813mm，设计压力8～14.5MPa，设计输量1200×104t/a，在缅甸分输200×104t/a，1000×104t/a原油输入国内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绪论
一、天然气的分类
2.按天然气的烃类组成分类
2）C3界定法——贫、富气的划分
贫气（lean gas）：指在1m3井口流出物中， C3以上烃类液体含量低 于94cm3的天然气。 富气（rich gas）：指在1m3井口流出物中， C3以上烃类液体含量高 于94cm3的天然气。
绪论
一、天然气的分类
石桥
东部管网：
重庆气矿、川东北气 矿净化气管线。
输气处屏渠线、屏石 线、屏忠线，以及正 在建设的南坝—屏锦、 南坝—万州—忠线。
南干线西段： 纳溪—青白 江
南部管网：输气处付 纳溪 安线、合赤线，蜀南 气矿净化气管线。
重庆
南干线东段： 石桥—纳溪
川渝管网由六大部分组成， 总长5600km，（其中DN400以 上管道2100km）。各类站场 400余座，总输配气能力131 亿方/年。
3.按酸气（acid gas)含量分类
酸性天然气（sour gas）：每标立方米天然气中含硫量大于1克的气 洁气（sweet gas）：每标立方米天然气中含硫量小于1克的称为净气
绪论
二、天然气生产的几大环节
五大环节：采（集）、净、输、储、配 三大管网：油气田集气管网、输气干线管网、城市配气管网 天然气管道输送的特点：
绪论
一、天然气的分类
1.按矿藏特点分类
1）气井气（gas well gas） 2）凝析井气（condensate gas） 3）油田气（oil field gas）
绪论
一、天然气的分类
2.按天然气的烃类组成分类
1）C5界定法——干、湿气的划分 干气（dry gas）：指在1m3井口流出物中， C5以上烃液含量低于 13.5cm3的天然气。 湿气(wet gas)：指在1m3井口流出物中， C5以上烃液含量高于 13.5cm3的天然气。
（1）三大管网系统组成一个统一的、连续的、密闭的输气系统； （2）可以利用地层压力； （3）输气管道末段具有较大的储气能力。
绪论
三、国内外天然气管输概况
3.1 国内概况 现状及规划
川渝输气干线管网 陕—京输气管线 西气东输管线 中石化山东天然气管网（一、二、三期） 忠—武线 中石化川气东送管道 沿海输气管道
西气东输管道
管径：1016mm 长度：4000km 输气能力：120×108m3/a
陕京线
管径：660mm 长度：847km 输气能力：33×108m3/a
济青线
管径：508mm 长度：412km 输气能力：25×108m3/a
涩宁兰管道
管径：660mm 长度：953km 输气能力：20×108m3/a
南宁
北 海
中山
广州
佛山
珠海
澳门
深圳 香港
漳州
莆田
厦门 汕头
福建LN台北G
广东 LNG
东方气田
海口
三亚 Y13-1气 田
惠州气 田
返回
2007年在 东南沿海 地区形成 年170亿 方的供气站
已建在建天然气主干线 拟建天然气主干线 规划天然气主干线
2 GB 50251-2003《输气管道工程设计规范》
3 SY/T0055-2003 《长距离输油输气管道测量规范 》
课程要求：1 课堂纪律
2 平时作业和答疑
3 课程成绩的评定（笔试70％＋平时30％）
绪论
大宗天然气的输送方法目前只有两种，一是用管道输送，二是将天然气 液化后用专用的油轮运输。
与输油不同，天然气的管道输送必然是上下游一体化的，开采、收集、 处理、运输和分配是在统一的连续密闭的系统中进行的。
崖港线
管径：711mm 长度：778km； 输气能力：30×108m3/a
2015年全国天然气管网建设规划图
俄中韩天然气管道2008供气 340亿方
川渝地区天然气管网现状
西部管网：输 气处中青线、 成德线、西部 供气管网，川 西北气矿、川 中油气矿净化 气管线。德阳
成都
北干线：渠县—青白江
渠县 屏锦
液化天然气（LNG）是天然气经净化处理后，通过低温冷却而成的液态 产物，其体积为原气态体积的1/600。为在常压下保持液态，必须将其冷却 至-162℃以下。液态时，可以用液化天然气运输船运输。液化天然气运达接 收的港口后，卸入接收站的低温储罐中储存，然后通过加热再气化后，以气 态形式用管道输送至用户。目前我国正在积极发展液化天然气系统。广东、 上海、大庆、长庆等地均已建或在建液化天然气生产装置。
中国石化川气出川管道工程技术方案
达州支线
豫鲁支干线
川维支线
输气干线
南京走向
南京支线
宣城走向
返回
中国沿海天然气主干线示意图
呼和浩特
北京
锦西 秦皇岛
沈阳
银川
石家庄
天津
大连
太原
龙口 烟台
兰州
西安
郑州
成都
重庆
贵阳
武汉 长沙
合肥
南京 湖州 嘉兴 杭州
上海 大榭岛
宁波
南昌
温州 宁德 福州
浙江 LNG
平湖气田 春晓气田
川渝地区管网改造方案
改造成德线、中青线
更新南干线西段
改造南部支线
整治南干线东段
管网改造项目涉及改造管线1413km，站场96座。
（三）新建管网规划
管网改造项目涉及改造管线1413km，站场96座。
规划新建管线1685km
西气东输
国家重点基础设施项目“忠—武”天然气输气管道
总长1347.3公里忠—武 天然气输气管道由重庆忠县 至湖北武汉的干线管道及荆 州至襄樊、潜江至湘潭、武 汉至黄石三条支线管道组成， 是国家西气东输工程的重要 组成部分，预计2004年12月 30日实现干线及襄樊、黄石 支线供气，2005年7月1日实 现湘潭支线供气。
天然气管道输送
Natural gas Pipeline Transportation
主讲：朱珊珊
二○○七年九月
绪论
教材： 《天然气管道输送》
李长俊主编 石油工业出版社
参考书：1《石油与天然气管路输送》（上、下）陈祖泽 主编
2《输气管道设计与管理》 姚光镇主编
主要标准：1 GB 50253-2003 《输油管道工程设计规范》
