上海中心大厦施工概况PPT介绍
上海中心大厦项目概况•开工时间：2008年11月29日。
•竣工时间：2014年。
•占地面积：3.0368万平方米。
•建筑面积：57.4058万平方米，其中地上总建筑面积约41.0139万平方米。
•建筑总高度：632米。
•建筑层数：地下结构5层，地上部分包括121层塔楼和7层东西裙房。
•结构形式：钢筋混凝土核心筒-外框架结构。
•用钢量：约10万吨。
•建筑造价：148亿元。
•建筑/结构设计单位：M.Arthur Gensler Jr.&Associat -es,Inc.同济大学建筑设计研究院•工程监理单位：上海建科建设监理咨询有限公司•施工单位：上海建工（集团）总公司总承包•绿色建筑顾问单位：•上海市建筑科学研究（集团）有限公司•LEED认证顾问单位：德国誉德（KOOPX）建筑设计集团•总承包单位：上海建工（集团）总公司•建设用途：国际标准的二十四小时甲级办公、超五星级酒店和配套设施、主题精品商业、观光和文化休闲娱乐、特色会议设施五大功能。
一、上海中心工程概况 沪上第一高楼——上海中心大厦将于8月3日完成结构封顶，全部完工预计将在2015年。
据介绍，整栋上海中心大厦，从上到下分为9个区间，其间一共集结了21个如同花园式庭院的“空中大堂”。
在观光功能的设计上，游客将来可以到达的高度超过550米。
• 2008年11月29日，正式开工并打下第一根桩；• 2011年6月20日，主楼突破百米；• 2011年12月6日，主楼突破两百米；2012年5月16日，主楼突破三百米；2012年12月8日，主楼突破四百米；2013年4月11日，主楼突破五百米；……四年多来，伴随着上海中心直入天际的一步一步，我们生活的这座城市也在长高、变大。
•8月3日，上海中心将实现结构封顶，达到632米的高度。
•创造多项“奇迹”• 上海中心，这位身材高挑的东方美人，与生俱来就和“奇迹”结下不解之缘：世界上最高的绿色建筑、最大的主楼底板浇筑、最大直径的塔楼维护结构、施工精度最高的幕墙支撑钢结构系统，全国最大的建筑吊车、最大质量的阻尼器、首家自创中式奢华超五星酒店、最高的全景餐厅、最高的酒店大堂、最高的景观游泳池、最高的空中花园、最快的电梯、最先设立云计算机房的超高层建筑、最先进的中央能源管理中心、最高的风力发电，亚洲最大容量的柴油发电机、行走路径最复杂的擦窗机。
上海中心大厦-ppt的介绍
上海中心大厦
中文名:上海中心大厦 外文名:Shanghai Tower 开工时间:2008年11月29 日 地理位置:中国上海市陆 家嘴金融贸易区 建筑高度:632米 （2073.5英尺） 层数:地上118层、5层裙 楼和5层地下室
项目Байду номын сангаас介
英文名称：Shanghai Tower 区县：浦东 商圈：陆家嘴地区 地址：位于浦东的陆家嘴功能区交通：上海中心地下通道向东延伸 至东泰路，向北延伸至花园石桥路，建成后将连接起国际金融中心、 金茂大厦和环球金融中心的地下空间，同时与轨交2号线、14号线 相连通，形成整体地下空间。届时，小陆家嘴地区的大批人流可迅 速分流至地下，大大加强该区域的交通疏导能力。 建设地点：陆家嘴金融中心区Z3-2地块。
建筑特色
建造技巧 上海塔依靠3个相互连接的系统保 持直立。第一个系统是90英尺 ×90英尺(约合27米×27米)的钢 筋混凝土芯柱，提供垂直支撑力。 第二个是钢材料“超级柱”构成 的一个环，围绕钢筋混凝土芯柱， 通过钢承力支架与之相连。这些 钢柱负责支撑大楼，抵御侧力。 最后一个是每14层采用一个2层 高的带状桁架，环抱整座大楼， 每一个桁架带标志着一个新区域 的开始。
外形设计
外观鸟瞰效果图
平面选型
同等面积的不同形状平面围合 的建筑物的表面积变化。
上海中心这种圆润三角形的结 构，在照顾造型的前提下，极 大的减少了建筑物的表面积， 从而减少了与外界的能量交换 和能量损失，是一种十分有效 的手段。
相对于金茂大厦、环球金融中心 的近似正方形的平面布局，这样
的布局少了视线和光线死角，不仅可以让办公人员能在更多的角度 欣赏大厦周围的美景，而且在冬季阳光可以更多的进入建筑内部 ， 减少了建筑的能耗
中文名:上海中心大厦 外文名:Shanghai Tower 开工时间:2008年11月29 日 地理位置:中国上海市陆 家嘴金融贸易区 建筑高度:632米 （2073.5英尺） 层数:地上118层、5层裙 楼和5层地下室
项目Байду номын сангаас介
英文名称：Shanghai Tower 区县：浦东 商圈：陆家嘴地区 地址：位于浦东的陆家嘴功能区交通：上海中心地下通道向东延伸 至东泰路，向北延伸至花园石桥路，建成后将连接起国际金融中心、 金茂大厦和环球金融中心的地下空间，同时与轨交2号线、14号线 相连通，形成整体地下空间。届时，小陆家嘴地区的大批人流可迅 速分流至地下，大大加强该区域的交通疏导能力。 建设地点：陆家嘴金融中心区Z3-2地块。
建筑特色
建造技巧 上海塔依靠3个相互连接的系统保 持直立。第一个系统是90英尺 ×90英尺(约合27米×27米)的钢 筋混凝土芯柱，提供垂直支撑力。 第二个是钢材料“超级柱”构成 的一个环，围绕钢筋混凝土芯柱， 通过钢承力支架与之相连。这些 钢柱负责支撑大楼，抵御侧力。 最后一个是每14层采用一个2层 高的带状桁架，环抱整座大楼， 每一个桁架带标志着一个新区域 的开始。
外形设计
外观鸟瞰效果图
平面选型
同等面积的不同形状平面围合 的建筑物的表面积变化。
上海中心这种圆润三角形的结 构，在照顾造型的前提下，极 大的减少了建筑物的表面积， 从而减少了与外界的能量交换 和能量损失，是一种十分有效 的手段。
相对于金茂大厦、环球金融中心 的近似正方形的平面布局，这样
的布局少了视线和光线死角，不仅可以让办公人员能在更多的角度 欣赏大厦周围的美景，而且在冬季阳光可以更多的进入建筑内部 ， 减少了建筑的能耗
上海中心大厦施工概况PPT介绍
-5.10m
承压水埋深 10.00m 15.86m 22.72m 30.80m 33.10m
33.10m
减压井运行数量 坑内4口 坑内4口 坑内8口
坑内12口，坑外10口 方案一：坑外24口
方案二：坑内12口，坑外16口
3、土方工程
上海建工
主要采用先开挖中部土方再挖环边土方的挖土顺序，总土方量约38万方。
1. 施工概况
上海建工
(1) 主楼基坑呈直径121m的圆形地下连续墙布置，基坑面积约11500m2。整个基 坑由主楼、裙房及中间过渡区域组成。
(2) 主楼区域底板呈八边形，面积约9270m2，坑底标高为-31.40m，底板厚度6m 。主楼靠近中间部位有一个电梯井深坑，面积约590m2，坑底标高为-33.40m(主楼 坑中坑即-33.40~-31.45标高底板已于前期先行浇筑完毕)。
核心筒截面在1区至4区呈正方形九宫格筒体，到第5区后，四个 角部的墙体开始向两边收缩，至第7区时，原有的九宫格变为十字型 五宫格筒体，最终在核心筒顶部收缩成1字型三宫格筒体。
一、核心筒施工
核心筒钢结构部分
上海建工
核心筒墙体交界处内埋劲性钢柱，从底部一直贯穿到 核心筒顶部573.9m。核心筒1层至18层，23层至34层，50层 至51层部分墙体内设有单层钢板，钢板在上下楼层间断开 ，采用暗梁连接。核心筒遇伸臂桁架层在墙体内埋设有约 两层高的井字型伸臂桁架，贯穿整个腹墙。核心筒120层以 上墙体内均埋设有劲性钢结构。
SC1:4800×3000mm SC2:4800×1800mm
SC1:5000×3400mm SC2:5000×2200mm
SC1:5300×3700mm SC2:5500×2400mm
上海建工
承压水埋深 10.00m 15.86m 22.72m 30.80m 33.10m
33.10m
减压井运行数量 坑内4口 坑内4口 坑内8口
坑内12口，坑外10口 方案一：坑外24口
方案二：坑内12口，坑外16口
3、土方工程
上海建工
主要采用先开挖中部土方再挖环边土方的挖土顺序，总土方量约38万方。
1. 施工概况
上海建工
(1) 主楼基坑呈直径121m的圆形地下连续墙布置，基坑面积约11500m2。整个基 坑由主楼、裙房及中间过渡区域组成。
(2) 主楼区域底板呈八边形，面积约9270m2，坑底标高为-31.40m，底板厚度6m 。主楼靠近中间部位有一个电梯井深坑，面积约590m2，坑底标高为-33.40m(主楼 坑中坑即-33.40~-31.45标高底板已于前期先行浇筑完毕)。
核心筒截面在1区至4区呈正方形九宫格筒体，到第5区后，四个 角部的墙体开始向两边收缩，至第7区时，原有的九宫格变为十字型 五宫格筒体，最终在核心筒顶部收缩成1字型三宫格筒体。
一、核心筒施工
核心筒钢结构部分
上海建工
核心筒墙体交界处内埋劲性钢柱，从底部一直贯穿到 核心筒顶部573.9m。核心筒1层至18层，23层至34层，50层 至51层部分墙体内设有单层钢板，钢板在上下楼层间断开 ，采用暗梁连接。核心筒遇伸臂桁架层在墙体内埋设有约 两层高的井字型伸臂桁架，贯穿整个腹墙。核心筒120层以 上墙体内均埋设有劲性钢结构。
SC1:4800×3000mm SC2:4800×1800mm
SC1:5000×3400mm SC2:5000×2200mm
SC1:5300×3700mm SC2:5500×2400mm
上海建工
上海中心大厦_介绍PPT课件
16
2019/10/25
17
2019/10/25
18
建筑特色
2019/10/25
节能环保 设计方此前就表示大楼将采用多项最新的 可持续发展技术，达到绿色环保的要求。 此次环评公示显示，在主楼顶层计划布置 72台10千瓦的风力发电设备，对冷却塔进 行围护以降低噪音，而绿化率将达到 31.1%。 主要的技术指标包括：室内环境达标率 100%；综合节能率大于60%；有效利用 建筑雨污水资源，实现非传统水源利用率 不低于40%；可再循环材料利用率超过 10%；实现绿色施工；实现建筑节能减排 目标。 此外，“上海中心”的造型也极大程度地 满足了节能的需要。它摆脱了高层建筑传 统的外部结构框架，以旋转、不对称的外 部立面使风载降低24%，减少大楼结构的 风力负荷，节省了工程造价。同时，与传 统的直线型建筑相比，“上海中心”的内 部圆形立面使其眩光度降低了14%，且减 少了对能源的消耗
19
建筑特色
电梯速度 上海塔的快速电梯由三菱 公司设计，负责将乘坐者 送上空中大厅。这种电梯 的快速电梯 最大速度超过每小时40 英里(约合每小时64公 里)——正常情况下为这 一速度的一半——是世 界上速度最快的电梯。这 座摩天楼将安装106部电 梯，其中有7部为双层电 梯。
2019/10/25
20
建筑特色
建造技巧 上海塔依靠3个相互连接的系统 保持直立。第一个系统是90英尺 ×90英尺(约合27米×27米)的钢 筋混凝土芯柱，提供垂直支撑力。 第二个是钢材料“超级柱”构成 的一个环，围绕钢筋混凝土芯柱， 通过钢承力支架与之相连。这些 钢柱负责支撑大楼，抵御侧力。 最后一个是每14层采用一个2层 高的带状桁架，环抱整座大楼， 每一个桁架带标志着一个新区域 的开始。
上海中心大厦结构设计介绍ppt课件
金茂大厦
上海中心
环球金融中心
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
上海中心 金茂大厦
环球金融中心
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
2.3 竖向功能布置
2. 建筑设计简介
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
3.5 楼面体系
✓ 约束箱型桁架的扭转 ✓ 承担悬挑楼层以及外玻璃幕墙荷载
3.塔楼结构体系简介
8 7 6 5 4 3 2 1
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
3.塔楼结构体系简介
每个区被2层高的设备层分隔 空调设备 电力设备 逃生区域 电梯设备 维修保养设备
高层建筑实例__上海中心大厦分析(PPT)
上 海 中 心 大 厦 效 果 图
上海中心大厦
1 2
3 4 5
大厦基本信息
大厦功能、平立面分析
大厦外形设计分析
浅谈绿色建筑标准在上海中心大厦的应用与技术 策略 总结
一
大厦基本信息
上海中心大厦计划造124层，总高632 米，日接待游客量为16000人，预计在 2014年竣工。届时，它将超过台北101 ，成为上海乃至全中国最高的楼。同 时它也会紧随迪拜塔，成为世界第二 高楼。（前提当然是，半路上没有“ 程咬金“的出现。）
冬季地源热泵工作原理
地源热泵
涡轮式风力发电技术
据悉，在大楼最高区域的几层内，已 经规划设计了一个巨大的“王冠”。 “王冠”内有一个精致的雨水收集利 用系统和５４台垂直风力发电机，计 划每年为大厦提供５４万千瓦时的绿 色电力。4 风力发电具有如下的优越性： 一是风力发电是一种干净的自然能源 二是风电技术日趋成熟，是一种安全 可靠的能源； 三是风力发电的经济性日益提高，其 发电成本已接近煤电，低于油电与核 电； 四是风力发电建设工期短，单台机组 安装仅需几周
绿色建筑作为未来建筑发展的趋势，正被越来越多的政府 和公众关注并实施。正在施工中的中国第一高楼- - 上海中 心大厦大量采用适合中国国情的超高层绿色建筑的标准， 势将为我国乃至世界超高建筑的" 绿色"，谱写新的华章。
绿色建筑定义
绿色建筑是指在建筑全生命周期（建筑规划、设 计、施工、物料生产、运营维护及拆除、回收利 用的全过程）内，最大限度地节约资源（节能、 节水、节地、节材），保护环境和减少污染，为 人们提供健康、适用和高效的使用空间，与自然 和谐共生的建筑。
方案的敲定
陆家嘴集团曾安排该项目进行 过三次招标，其中一次招标吸 引了美国SOM建筑设计事务所 （英语：Skidmore, Owings and Merrill）、美国KPF建筑师事务 所（英语：Kohn Pedersen Fox ）及上海现代建筑设计集团等 多家国内外设计单位提交设计 方案。于最后一次招标，两个 设计方案获得入围资格，分别 为美国Gensler建筑设计事务所 （英语：Gensler）的“龙型” 方案及英国福斯特建筑事务所 （英语：Foster & Partners）“ 尖顶型”方案。经过评选，“ 龙型”方案中标，大厦细部深 化设计将以“龙型”方案作为 蓝本
上海中心大厦 ppt介绍
上海中心大厦
中文名:上海中心大厦 外文名:Shanghai Tower 开工时间:2008年11月29 日 地理位置:中国上海市陆 家嘴金融贸易区 建筑高度:632米 （2073.5英尺） 层数:地上118层、5层裙 楼和5层地下室
B
1
项目简介
英文名称：Shanghai Tower 区县：浦东 商圈：陆家嘴地区 地址：位于浦东的陆家嘴功能区交通：上海中心地下通道向东延伸 至东泰路，向北延伸至花园石桥路，建成后将连接起国际金融中心、 金茂大厦和环球金融中心的地下空间，同时与轨交2号线、14号线 相连通，形成整体地下空间。届时，小陆家嘴地区的大批人流可迅 速分流至地下，大大加强该区域的交通疏导能力。 建设地点：陆家嘴金融中心区Z3-2地块。
B
3
建筑概况
观光区域
酒店及 精品办公
办 公 区 域
上海中心大厦结构 地下5层 地上121层 总建筑面积为 574058m2 地上总建筑面积为 410139m2 建筑总高度 632m
上海中心大厦建筑 大楼集商业 办公 酒店 观光于一体 建成后将成为一座综合性超高摩天大楼
大堂、商 业和餐饮
B
4
B
5
外形设计
工程部 位
核心筒
巨型柱
楼板
砼强度 等级
C60 C70 C60 C50 C35
楼层(F)
123 36 83 117 -
最大高度 (m)
573.90 173.70 393.30 546.50 > 606.00
B
12
各层平面
B
13
B
14
B
15
B
16
B
17
建筑特色
节能环保
中文名:上海中心大厦 外文名:Shanghai Tower 开工时间:2008年11月29 日 地理位置:中国上海市陆 家嘴金融贸易区 建筑高度:632米 （2073.5英尺） 层数:地上118层、5层裙 楼和5层地下室
B
1
项目简介
英文名称：Shanghai Tower 区县：浦东 商圈：陆家嘴地区 地址：位于浦东的陆家嘴功能区交通：上海中心地下通道向东延伸 至东泰路，向北延伸至花园石桥路，建成后将连接起国际金融中心、 金茂大厦和环球金融中心的地下空间，同时与轨交2号线、14号线 相连通，形成整体地下空间。届时，小陆家嘴地区的大批人流可迅 速分流至地下，大大加强该区域的交通疏导能力。 建设地点：陆家嘴金融中心区Z3-2地块。
B
3
建筑概况
观光区域
酒店及 精品办公
办 公 区 域
上海中心大厦结构 地下5层 地上121层 总建筑面积为 574058m2 地上总建筑面积为 410139m2 建筑总高度 632m
上海中心大厦建筑 大楼集商业 办公 酒店 观光于一体 建成后将成为一座综合性超高摩天大楼
大堂、商 业和餐饮
B
4
B
5
外形设计
工程部 位
核心筒
巨型柱
楼板
砼强度 等级
C60 C70 C60 C50 C35
楼层(F)
123 36 83 117 -
最大高度 (m)
573.90 173.70 393.30 546.50 > 606.00
B
12
各层平面
B
13
B
14
B
15
B
16
B
17
建筑特色
节能环保
上海中心大厦施工概况介绍
工程目标
建设一座具有世界先进水平、体 现上海城市特色的超高层建筑， 成为上海新的城市地标。
工程意义
展示中国在超高层建筑设计和施 工方面的实力，推动相关产业的 发展和进步，提升上海在国际上 的知名度和影响力。
02
地质条件与基础施工
地质条件分析
上海地区属于典型的软土地区 ，地基承载力较低，且存在较 大的沉降和差异沉降问题。
钢结构安装与焊接技术
钢结构预制与拼装技术
采用先进的钢结构预制和拼装技术，提高了安装精度和效率，减 少了现场焊接工作量。
高空焊接技术
针对高空焊接的难点，采用特殊焊接工艺和设备，确保了高空焊接 质量和安全。
钢结构防腐与防火技术
对钢结构进行严格的防腐和防火处理，提高了结构的耐久性和安全 性。
04
建筑装饰与室内环境
临时设施规范搭建
按照规范要求搭建临时设 施，包括办公区、生活区 、施工区等，确保设施安 全、整洁、有序。
施工材料堆放整齐
施工材料分类堆放整齐， 标识清晰，方便使用和检 查，同时减少材料损坏和 浪费。
事故应急预案制定及演练
制定事故应急预案
针对可能发生的各类事故，制定 相应的应急预案，明确应急组织 、通讯联络、现场处置等方面的
验收标准
按照国家标准和合同约定进行验收，检查各项设备性能指 标是否达标，系统运行是否稳定可靠。同时，要求施工单 位提供完整的竣工资料和调试报告。
06
安全生产管理与文明施工
安全生产管理体系建立
建立健全安全生产责任制
明确各级管理人员和操作人员的安全职责，形成全员参与的安全 生产管理体系。
制定安全生产规章制度
上海中心大厦建筑主体为119层，总 高为632米，结构高度为580米，机动 车停车位布置在地下，可停放2000辆 。
上海中心大厦内幕墙的报告PPT(江河)
C型幕墙
C 幕墙局部效果 内幕墙整体效果
Faç ade Solution
C
玻璃配置：8mm(超白防火彩釉LOW-E）+12A+8mm(超白防火)
构 件 式 防 火 玻 璃 幕 墙 系 统
纵剖节点 横剖节点
Faç ade Solution
C
构 件 式 防 火 玻 璃 幕 墙 系 统
钢支撑位置的防火处理
Faç ade Solution
5
防火性能设计
Faç ade Solution
防火分区图
防 火 性 能 设 计
防火玻 璃幕墙
中庭部位分为三个防火分区 内圈部位分为二个防火分区 防火金 属幕墙 凸台部位为通高的防火幕墙
Faç ade Solution
（1）防火测试分为 2m和4m两种情况。 （2）2m的情况是最不利 的。
10 清洗及维护功能设计 11 BIM应用
Faç ade Solution
1
工程概况
Faç ade Solution
系统种类 B1………单元式玻璃幕墙系统（大面） B1a………窗单元式玻璃幕墙系统（大面顶层） B8………构件式防火玻璃幕墙系统（2&3F） C ………构件式防火玻璃幕墙系统（凸台正面） D ………铝板防火幕墙系统（凸台两侧）
全 玻 幕 墙 系 统
玻璃配置：
面玻为8mm（超白钢化）+1.52SGP+8mm （超白钢化）； 玻璃肋为19mm（超白钢化） +2.28SGP+19mm（超白钢化）。
B10幕墙局部效果 内幕墙整体效果
Faç ade Solution
C
构 件 式 防 火 玻 璃 幕 墙 系 统
上海中心大厦 ppt介绍ppt
在经过多番投标及筛，上海中 心的建筑设计方案最终被确定 为“龙型”方案，该方案由美 国Gensler建筑设计事务所提供。 从外观上看，“上海中心”像 一条盘旋上升的巨龙，“龙尾” 在大厦顶部盘旋上翘，580米的 “身高”将成为上海新高度。
-
外形设计
-
外观鸟瞰效果图
-
平面选型
同等面积的不同形状平面围合 的建筑物的表面积变化。
-
建筑特色
建造技巧 上海塔依靠3个相互连接的系统保 持直立。第一个系统是90英尺 ×90英尺(约合27米×27米)的钢 筋混凝土芯柱，提供垂直支撑力。 第二个是钢材料“超级柱”构成 的一个环，围绕钢筋混凝土芯柱， 通过钢承力支架与之相连。这些 钢柱负责支撑大楼，抵御侧力。 最后一个是每14层采用一个2层高 的带状桁架，环抱整座大楼，每 一个桁架带标志着一个新区域的 开始。
-
建筑特色
电梯速度 上海塔的快速电梯由三菱 公司设计，负责将乘坐者 送上空中大厅。这种电梯 采用加压舱设计和可以发 电的转换器，能耗减少 30%。上海塔的快速电梯 最大速度超过每小时40英 里(约合每小时64公里)— —正常情况下为这一速度 的一半——是世界上速度 最快的电梯。这座摩天楼 将安装106部电梯，其中 有7部为双层电梯。
上海中心这种圆润三角形的结 构，在照顾造型的前提下，极 大的减少了建筑物的表面积， 从而减少了与外界的能量交换 和能量损失，是一种十分有效 的手段。
-
相对于金茂大厦、环球金融中心 的近似正方形的平面布局，这样 的布局少了视线和光线死角，不仅可以让办公人员能在更多的角度 欣赏大厦周围的美景，而且在冬季阳光可以更多的进入建筑内部 ， 减少了建筑的能耗
-
建筑概况
观光区域
酒店及 精品办公
-
外形设计
-
外观鸟瞰效果图
-
平面选型
同等面积的不同形状平面围合 的建筑物的表面积变化。
-
建筑特色
建造技巧 上海塔依靠3个相互连接的系统保 持直立。第一个系统是90英尺 ×90英尺(约合27米×27米)的钢 筋混凝土芯柱，提供垂直支撑力。 第二个是钢材料“超级柱”构成 的一个环，围绕钢筋混凝土芯柱， 通过钢承力支架与之相连。这些 钢柱负责支撑大楼，抵御侧力。 最后一个是每14层采用一个2层高 的带状桁架，环抱整座大楼，每 一个桁架带标志着一个新区域的 开始。
-
建筑特色
电梯速度 上海塔的快速电梯由三菱 公司设计，负责将乘坐者 送上空中大厅。这种电梯 采用加压舱设计和可以发 电的转换器，能耗减少 30%。上海塔的快速电梯 最大速度超过每小时40英 里(约合每小时64公里)— —正常情况下为这一速度 的一半——是世界上速度 最快的电梯。这座摩天楼 将安装106部电梯，其中 有7部为双层电梯。
上海中心这种圆润三角形的结 构，在照顾造型的前提下，极 大的减少了建筑物的表面积， 从而减少了与外界的能量交换 和能量损失，是一种十分有效 的手段。
-
相对于金茂大厦、环球金融中心 的近似正方形的平面布局，这样 的布局少了视线和光线死角，不仅可以让办公人员能在更多的角度 欣赏大厦周围的美景，而且在冬季阳光可以更多的进入建筑内部 ， 减少了建筑的能耗
-
建筑概况
观光区域
酒店及 精品办公
上海中心大厦分析PPT演示课件
410139平方米。 建筑高度：632米。 建筑层数：地下结构5层，地上部分包括124层塔楼
和7层东西裙房。 结构形式：钢筋混凝土核心筒-外框架结构。 用钢量：约100000吨。 建筑造价：148亿元。
7
建设单位及设计单位 本工程建设单位：上海中心大厦建设发展有限公司。 本工程设计单位：美国Gensler公司、同济大学建筑设计
本场地位于上海浦东陆家嘴金融贸易区核心地段，为陆家嘴金融区最重 要的标志性功能性建筑区，与金茂大厦、环球金融中心成“品”字型分 布。塔楼建筑高度为632m，建成后将成为我国第一高楼。拟建场地理 地位置详见图1。
6
开工时间：2008年11月29日。 竣工时间：2014年。 占地面积：30368平方米。 建筑面积：574058平方米，其中地上总建筑面积约
大厦以办公为主，其他业态有会展、酒店、观 光娱乐、商业等。大厦分为5大功能区域，包 括大众商业娱乐区域，低、中、高、办公区域， 企业会馆区域，精品酒店区域和顶部功能体验 空间。其中“世界之巅”即是功能体验区，有 城市展示观看台，娱乐，VIP小型酒吧、餐饮、 观光会晤等功能。另外，在本项目的裙房中还 设有容纳1200人的多功能活动中心。
5
英文名称：Shanghai Tower 建设地点：陆家嘴金融中心 区Z3-2地块。 拟建“上海中心大厦”位于 上海浦东新区陆家嘴中心区， 即原 “陆家嘴高尔夫球 场”。场地位于东泰路、陆 家嘴环路、银城中路、花园 石桥路四条道路所组成的范 围，整个基地面积约 30368m2，总建筑面积约 为520000 m2，其中地上 建筑面积约380000m2。 本场地位于上海浦东陆家嘴 金融贸易区核心地段，为陆 家嘴金融区最重要的标志性 功能性建筑区，与金茂大厦、 环球金融中心成“品”字型 分布。塔楼建筑高度为 632m，建成后将成为我国 第一高楼。拟建场地理地位 置详见图1。
和7层东西裙房。 结构形式：钢筋混凝土核心筒-外框架结构。 用钢量：约100000吨。 建筑造价：148亿元。
7
建设单位及设计单位 本工程建设单位：上海中心大厦建设发展有限公司。 本工程设计单位：美国Gensler公司、同济大学建筑设计
本场地位于上海浦东陆家嘴金融贸易区核心地段，为陆家嘴金融区最重 要的标志性功能性建筑区，与金茂大厦、环球金融中心成“品”字型分 布。塔楼建筑高度为632m，建成后将成为我国第一高楼。拟建场地理 地位置详见图1。
6
开工时间：2008年11月29日。 竣工时间：2014年。 占地面积：30368平方米。 建筑面积：574058平方米，其中地上总建筑面积约
大厦以办公为主，其他业态有会展、酒店、观 光娱乐、商业等。大厦分为5大功能区域，包 括大众商业娱乐区域，低、中、高、办公区域， 企业会馆区域，精品酒店区域和顶部功能体验 空间。其中“世界之巅”即是功能体验区，有 城市展示观看台，娱乐，VIP小型酒吧、餐饮、 观光会晤等功能。另外，在本项目的裙房中还 设有容纳1200人的多功能活动中心。
5
英文名称：Shanghai Tower 建设地点：陆家嘴金融中心 区Z3-2地块。 拟建“上海中心大厦”位于 上海浦东新区陆家嘴中心区， 即原 “陆家嘴高尔夫球 场”。场地位于东泰路、陆 家嘴环路、银城中路、花园 石桥路四条道路所组成的范 围，整个基地面积约 30368m2，总建筑面积约 为520000 m2，其中地上 建筑面积约380000m2。 本场地位于上海浦东陆家嘴 金融贸易区核心地段，为陆 家嘴金融区最重要的标志性 功能性建筑区，与金茂大厦、 环球金融中心成“品”字型 分布。塔楼建筑高度为 632m，建成后将成为我国 第一高楼。拟建场地理地位 置详见图1。
“上海中心”项目建筑设计简析ppt课件
染上海中心大厦外层幕墙逐层收窄，赋予了大楼优雅的锥度造型； • 幕墙上的一条V型沟槽则是用来突出大楼的螺旋造型。
建筑设计 | 幕墙设计
• 上海中心大厦戏称为“热水瓶”。双 层幕墙像热水瓶一样，之间的空腔成 为一个温度缓冲区，避免室内直接和 外界进行热交换，起到冬暖夏凉的作 用，采暖和制冷的能耗比单层幕墙降 低50%左右 。
• 双层外表皮系统的荷载则通过连系杆件附加在主体结构上建筑的基本平面 形式为圆形, 由对称均衡的体系包括组合巨柱、核心筒、带型析架与钢制 悬臂析架实现主要的结构功能而由三角形平面的扭转而形成的建筑造型主 要依靠最外层的幕墙来实现外层的玻璃幕墙以钢制联系杆件与建筑主体连 结, 内外幕墙中间的空腔形成共享空间, 向内部开放。
• 通过这幢建筑的高度函数曲线可以看出, 三者的高度之差所具有的数列关系形
成一条平缓上升的曲线,不仅产生了视觉上的和谐效果, 同时也象征着踏
实进步、不断追求卓越的精神！ • “上海中心”建筑外观呈螺旋式上升，建筑表面的开口由底部旋转贯穿至顶部，
与金茂大厦经典隽永的塔形和环球金融中心简洁明快的立体造型形成鲜明对比。 从天空向下俯瞰，“上海中心”非对称的顶部卷折状造型，与金茂的点状和环 球金融中心的线状顶部遥相辉应，将进一步丰富上海的城市天际线。
建筑设计 | 巨型柱的组成
混凝土
钢骨
钢筋笼
巨型柱
巨型柱断面图
建筑设计 | 巨型柱
经过多轮结构体系选型分析，并与建筑布局充分协调，确定以下巨柱布置方案
结论：
1～5区普通楼层
6～8区普通楼层
加强层
• 巨柱的布置宜结合建筑布局及结构性能综合确定。主巨柱设置于核心筒内隔墙对应位置，通过伸臂桁架协同抗侧力，可获得相对较大 的力臂。
建筑设计 | 幕墙设计
• 上海中心大厦戏称为“热水瓶”。双 层幕墙像热水瓶一样，之间的空腔成 为一个温度缓冲区，避免室内直接和 外界进行热交换，起到冬暖夏凉的作 用，采暖和制冷的能耗比单层幕墙降 低50%左右 。
• 双层外表皮系统的荷载则通过连系杆件附加在主体结构上建筑的基本平面 形式为圆形, 由对称均衡的体系包括组合巨柱、核心筒、带型析架与钢制 悬臂析架实现主要的结构功能而由三角形平面的扭转而形成的建筑造型主 要依靠最外层的幕墙来实现外层的玻璃幕墙以钢制联系杆件与建筑主体连 结, 内外幕墙中间的空腔形成共享空间, 向内部开放。
• 通过这幢建筑的高度函数曲线可以看出, 三者的高度之差所具有的数列关系形
成一条平缓上升的曲线,不仅产生了视觉上的和谐效果, 同时也象征着踏
实进步、不断追求卓越的精神！ • “上海中心”建筑外观呈螺旋式上升，建筑表面的开口由底部旋转贯穿至顶部，
与金茂大厦经典隽永的塔形和环球金融中心简洁明快的立体造型形成鲜明对比。 从天空向下俯瞰，“上海中心”非对称的顶部卷折状造型，与金茂的点状和环 球金融中心的线状顶部遥相辉应，将进一步丰富上海的城市天际线。
建筑设计 | 巨型柱的组成
混凝土
钢骨
钢筋笼
巨型柱
巨型柱断面图
建筑设计 | 巨型柱
经过多轮结构体系选型分析，并与建筑布局充分协调，确定以下巨柱布置方案
结论：
1～5区普通楼层
6～8区普通楼层
加强层
• 巨柱的布置宜结合建筑布局及结构性能综合确定。主巨柱设置于核心筒内隔墙对应位置，通过伸臂桁架协同抗侧力，可获得相对较大 的力臂。
上海中心大厦_ppt介绍23页PPT
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
上海中心大Байду номын сангаас_ppt介绍
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SC1:4800×3000mm
SC2:4800×1800mm
SC1:5000×3400mm SC2:5000×2200mm
SC1:5300×3700mm SC2:5500×2400mm
上海建工
一、外围框架施工
1、巨型柱概况
SC1:2400×1900mm
SC1:3300×2300mm
SC1:4000×2500mm
单位 裙房地下室 高度
23.90m
层数
5
层高
4.7m、3.6m 、4m 、6m 、5.6m
结构形式
框剪结构
塔楼地下室
24.40m
5
4.7m、3.6m 、4m 、6m 、6.1m
内筒外框劲性结构
上海建工
1. 工程概况
1.2 支护概况
（1）本工程塔楼基坑开挖深度为31.10m，采用明挖顺作法的基坑 施工方法。 （2）塔楼区围护采用121m直径的环形地下连续墙围护体系，围护 地墙厚1200mm，支撑体系为6道环形圈梁。
六、主楼上部测量方案
上海建工
一、总体测量方案
1、首层平面测量控制网
上海建工
一、总体测量方案
2、主楼结构控制轴线控制网及控制点平面布置图
说明： 1、A1～A4主楼核心筒1～12层控制点。 2、B1～B4核心筒控制点（拟定12层以上 核心筒控制点）。 3、C1～C4外框筒及楼板控制点以及整个 施工现场控制点。 4、由于核心筒外结构图纸未出齐全（外 侧钢梁钢结构图纸），待设计图纸出全 后，如有相碰，则相应调整控制点位置。
第七层土方开挖完成
31.10m
是
-5.10m
33.10m
方案二：坑内12口，坑外16口
上海建工
3、土方工程
主要采用先开挖中部土方再挖环边土方的挖土顺序，总土方量约38万方。
名称 第一、二层土方 （-10.370m） 第三层土方、第二道围檩 （-16.420m） 第四层土方、第三道围檩 （-21.420m） 第五道土方、第四道围檩 （-25.420m） 第六道土方、第五道围檩 （-29.300m） 第七层土方、第六道围檩 （-31.600m） 开始时间 完成时间 工期
一、核心筒施工
5、混凝土工程
（1）混凝土均为商品砼，核心筒剪力墙混凝土强度等级为C60，压型钢板组合楼板 混凝土强度等级为C35； （2）每框混凝土方量在1000 m3左右；
（3）混凝土浇捣采用固定泵接2台28m布料机浇捣。
八、巨型柱及外围框架施工
上海建工
一、外围框架施工
1、巨型柱概况
SC1:4600×2800mm SC2:4800×1500mm
上海建工
一、外围框架施工
5、模板工程
采用VISA芬兰大模 板散拼散拆，竖向 围檩采用60x150mm 木方，横围檩采用 90x60mm方钢，对 拉螺栓为Φ18高强 螺栓
上海建工
九、主楼施工电梯方案
上海建工
一、施工电梯
电梯编号 L1# L2# L4# L5# L6# L7# L8# L9# L10# L11# L12# 停靠楼层 B1F、构架平台面 49F、构架平台面 B1F、框架结构施工楼层 49F、框架结构施工楼层 B1F至38F B1F至38F B1F-100F B1F-100F B1F-110F B1F-110F 82F-119F 82F-119F 119F-129F B3F至44F B3F至44F B3F至50F 笼数 1台双笼 1台双笼 1台单笼 1台双笼 1台单笼 1台双笼 1台双笼 1台双笼 1台双笼 1台双笼 1台双笼 1台单笼 1台单笼 1台单笼 安装时间 2010.11.10 核心筒墙体5F 2010.11.10 核心筒墙体5F 2012.3.10 核心筒楼板40F完 2012.3.10 核心筒楼板40F完 2011.11.7 核心筒楼板22F完 2011.11.7 核心筒楼板22F完 2013.4.26 核心筒楼板49F完 2013.4.26 核心筒楼板49F完 2013.8.26 核心筒楼板117F完 2013.8.26 核心筒楼板117F完 2013.9.7 核心筒楼板119F完 拆除（归还）时间 2013.7.25 钢框架安装至117F 2013.7.25 钢框架安装至117F 2014.3.16 工程竣工前9个月 2014.3.16 工程竣工前9个月 2013.9.25 楼板结构施工封顶 2013.9.25 在49FL转乘 楼板结构施工封顶 L1#、L2# 2014.3.16 工程竣工前9个月 2014.3.16 工程竣工前9个月 2014.3.16 工程竣工前9个月 2014.3.16 工程竣工前9个月 2014.9.20 工程竣工前3个月 在119FL转 乘L12# 备注
30工作日
48000
2009年1月21日
2009年2月14日
25工作日
28000
上海建工
4. 施工流程（塔楼）
钢筋堆场及加 工场 模板堆场 及加工场 土方临时堆载 点
模板堆场 及加工场 钢筋堆 场及加 工场
钢筋堆场及加 工场
临时 仓库
危险品 仓库
配电房
中部土方开挖平面流程
上海建工
4. 施工流程（塔楼）
在核心筒中的伸臂桁架层施工中 核心筒施工节奏较慢 与外围钢框架的施工距离逐步减少
如此循环 直至主体结构施工至屋顶皇冠底部
五、主楼上部结构施工进度
上海建工
一、总体施工进度
总体施工节点：
(1)2013年3月14日主楼结构(580m)封顶；
(2)2014年12月30日工程竣工。
主楼施工节点： (1)核心筒施工自2010年9月25日起，2013年3月11日完成，历时899天。 (2)外围结构施工自2011年1月1日起，2013年7月21日完成，历时1382天。 (3)2013年3月14日主楼结构(580m)封顶。
设置3个钢筋卸料钢平台配合钢筋施工 1、外框架钢筋混凝土施工时，在外围组合楼板外均匀设置3个钢筋卸料钢平台。 2、钢筋由塔吊吊运至卸料钢平台后再由人工水平驳运至施工地点。 3、卸料钢平台设置在上部设备避难层覆盖后影响最小部位。
上海建工
一、外围框架施工
4、脚手工程
上海建工
一、外围框架施工
4、脚手工程
上海建工
2. 降水方案
2.1 疏干井 1、基坑内设置25m深的真空管井井点疏干降水井42口，25m深的观察井4口。 2、疏干降水井每250m设置1口。 2.2 减压降水井 主楼基坑内设置55m深的减压降水井12口，45m深的观察井3口；基坑外设 置65m深的减压降水井28口，裙房两墙合一的地下连续墙内侧设置45m深的观察 井4口，裙房两墙合一的地下连续墙外侧设置45m深的观察井3口。
SC1:4400×2600mm SC2:4500×1200mm
上海建工
一、外围框架施工
2、外围框架施工流程示意
钢柱吊装临时固定（3）1
钢梁安装（5） 3 钢梁安装（5） 2
主楼核心筒
钢柱焊接（4）3 压型板施工层 压型板施工层 压型板施工层 钢筋、混凝土施工层
巨型柱
上海建工
一、外围框架施工
3、钢筋工程
本层土方量 （m3）
120000
2009年9月16日
2009年10月5日
20工作日
2009年9月23日
2009年10月22日
30工作日
74000
2009年10月23日
2009年11月21日
30工作日
61000
2009年11月22日
2009年12月21日
30工作日
49000
2009年12月22日
2009年1月20日
七、核心筒施工
上海建工
一、核心筒施工
1、概况
钢筋混凝土部分
本工程核心筒在立面上共分为9个区域，核心筒墙体混凝土强 度均为C60。墙体厚度随高度上升而递减，其中核心筒内部腹墙以轴 线为中心共有5次对称收分，其厚度从900mm变化至500mm，核心筒外 部翼墙以内边线为基准由外墙向内墙共有5次收分，厚度从1200mm变 化至500mm。其中在4区、5区避难及设备层腹墙厚度发生突变。 核心筒截面在1区至4区呈正方形九宫格筒体，到第5区后，四个 角部的墙体开始向两边收缩，至第7区时，原有的九宫格变为十字型 五宫格筒体，最终在核心筒顶部收缩成1字型三宫格筒体。
图68伸臂桁架效果图
上海建工
一、核心筒施工
2、钢筋工程 （1） 核心筒剪力墙钢筋品种规格比较多，结构竖向主筋主要为32、28、25、
22、18等多种规格；横向分布筋钢筋主要为22、20、16、14等多种规格。压 型钢板组合楼板钢筋有12、10、8等多种规格。
（2） 钢筋直径规格大于等于20mm时采用镦粗直螺纹机械接头连接，其余采
上海建工
2. 现场施工概况
四、主楼上部结构施工流程
上海建工
核心筒墙体施工
一、施工流程
1、总体施工流程
主楼上部结构施工分三个节拍：
一、核心筒墙体施工 二、巨型柱及外围楼板施工 三、核心筒内楼板施工
巨型柱及外围 楼板施工
核心筒内楼 板施工
上海建工
一、施工流程
1、总体施工流程
在外围钢框架桁架层施工中 钢框架施工节奏较慢 与核心筒的施工距离逐渐加大

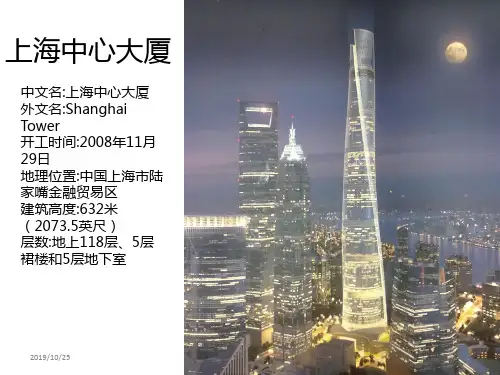

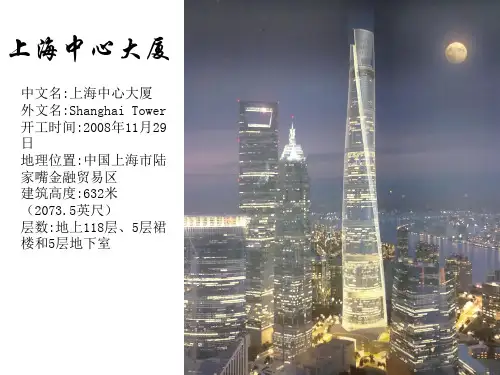

上海中心大厦项目
主楼施工概况
上海建工
一、上海中心工程概况
上海建工
一、工程概况
1、建筑概况
上海中心大厦结构
观光区域
Hale Waihona Puke 地下5层酒店及精 品办公
地上121层
总建筑面积为 574058m2 地上总建筑面积为 410139m2 建筑总高度 632m
办 公 区 域
上海中心大厦建筑
大楼集商业
办公
酒店
