实验7 Simulink仿真技术

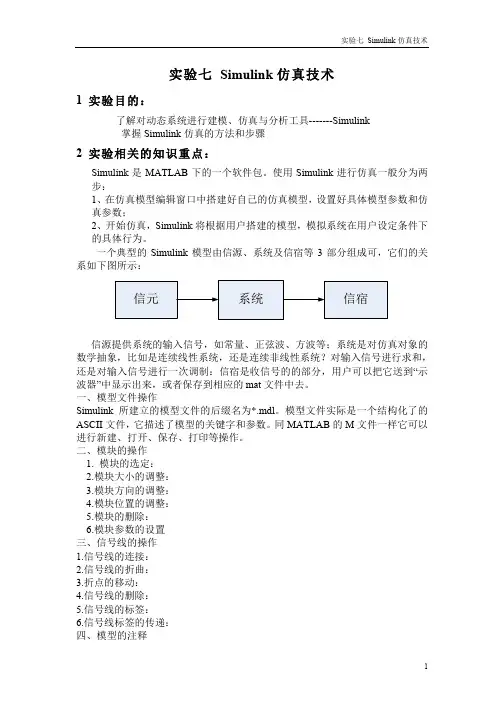

实验七Simulink仿真技术1 实验目的：了解对动态系统进行建模、仿真与分析工具-------Simulink掌握Simulink仿真的方法和步骤2 实验相关的知识重点：Simulink是MATLAB下的一个软件包。
使用Simulink进行仿真一般分为两步：1、在仿真模型编辑窗口中搭建好自己的仿真模型，设置好具体模型参数和仿真参数；2、开始仿真，Simulink将根据用户搭建的模型，模拟系统在用户设定条件下的具体行为。
一个典型的Simulink模型由信源、系统及信宿等3部分组成可，它们的关系如下图所示：信源提供系统的输入信号，如常量、正弦波、方波等；系统是对仿真对象的数学抽象，比如是连续线性系统，还是连续非线性系统？对输入信号进行求和，还是对输入信号进行一次调制：信宿是收信号的的部分，用户可以把它送到“示波器”中显示出来，或者保存到相应的mat文件中去。
一、模型文件操作Simulink所建立的模型文件的后缀名为*.mdl。
模型文件实际是一个结构化了的ASCII文件，它描述了模型的关键字和参数。
同MATLAB的M文件一样它可以进行新建、打开、保存、打印等操作。
二、模块的操作1. 模块的选定：2.模块大小的调整：3.模块方向的调整：4.模块位置的调整：5.模块的删除：6.模块参数的设置三、信号线的操作1.信号线的连接：2.信号线的折曲：3.折点的移动：4.信号线的删除：5.信号线的标签：6.信号线标签的传递：四、模型的注释建立Simulink模型应该养成添加模型注释的良好习惯。
方法是：在模型编辑窗任意位置双击鼠标左键，将弹出一个编辑窗，可以在其中写入注释内容。
在模块库浏览器中的Simulink结点下包含了搭建一个Simulink模型所需的基本模块，这些是首先应该掌握的。
下面主要对其中的Sources模块库、Sinks 模块库、Continuous模块库、Discrete模块库、Math Operations模块进行介绍。

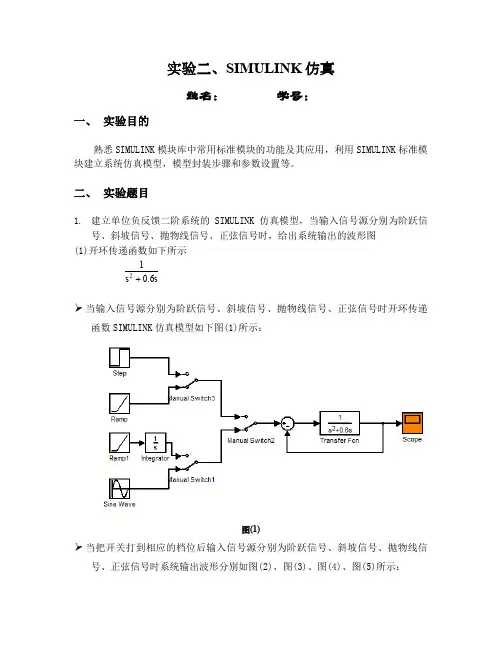

实验二、SIMULINK仿真(报告完整版)
由两种方法可以看出，运用函数编程编写代码进行试验时比较麻烦，调试比较
麻烦，但是运用 SIMULINK 模型来搭建系统，可视化比较好，而且在调试参数 时可以很简单的进行调整，即调试系统是比较简单。
SIULINK 模型与现实中的方框图的整体结构很相似，运用起来更加简单。因此在
进行控制模型调试过程最好运用 SIMULINK 方法。 3. 蹦极跳的数学模型为：
系统的 SIMULINK 模型如图(9)所示：
图(9)
x(t),x'(t)的曲线波形如图(10)所示：
图(10)
4. 建立单闭环调速系统的 SIMULINK 模型，并对 PID 控制器进行封装和对 P,I,D 参数进行设置。
单闭环调速系统的 SIMULINK 模型如图(11)所示，其中各个模块的参数可以再模
图(5)
(2)将(1)中的开环传递函数转换为状态空间模型。
实验代码：
[A,B,C,D]=tf2ss(1,[1 0.6 0])
执行结果：
A = -0.6000 1.0000 B = 1 0 C = 0 0
0 D = 0
1
2. 系统的微分方程为： x x(r ay ) y y (d bx) 设 r=1,d=0.5,a=0.1,b=0.02,x(0)=25,y(0)=2 1） 利用 MATLAB 所提供的函数，编写求解上述微分方程的 M 文件，求出 x(t),y(t)；
mx mg b( x) x a1 x a2 x x
Kx x 0 b( x ) x0 0 其中 m 为物体的质量，g 为重力加速度，x 为物体的位置，第二项表示绳索的 弹力，K 为绳索的弹性系数，第三项和第四项表示空气的阻力。 设蹦极者的初始位置为 x(0)= -30, 起始速度为 x(0)'=0; 其余的参数为 a1=a2=1, m=70mg,g=10m/s2.试建立系统的 SIMULINK 模型，并给出 x(t),x'(t)的曲线波形
实验报告五SIMULINK仿真实验

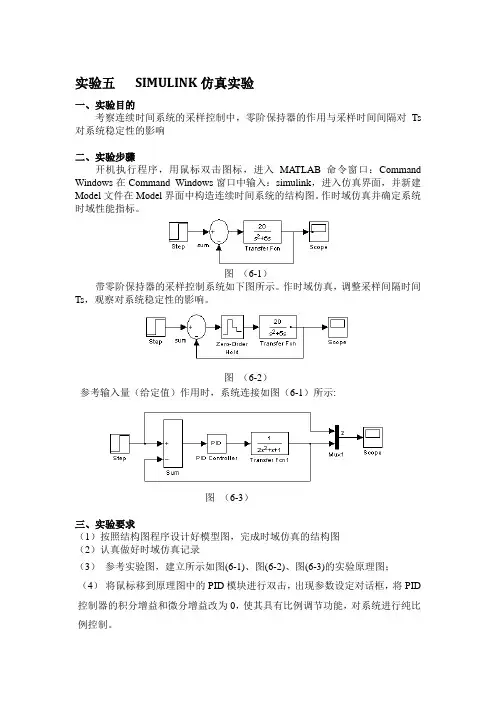

实验五SIMULINK仿真实验一、实验目的考察连续时间系统的采样控制中，零阶保持器的作用与采样时间间隔对Ts 对系统稳定性的影响二、实验步骤开机执行程序，用鼠标双击图标，进入MA TLAB命令窗口：Command Windows在Command Windows窗口中输入：simulink，进入仿真界面，并新建Model文件在Model界面中构造连续时间系统的结构图。
作时域仿真并确定系统时域性能指标。
图（6-1）带零阶保持器的采样控制系统如下图所示。
作时域仿真，调整采样间隔时间Ts，观察对系统稳定性的影响。
图（6-2）参考输入量（给定值）作用时，系统连接如图（6-1）所示:图（6-3）三、实验要求（1）按照结构图程序设计好模型图，完成时域仿真的结构图（2）认真做好时域仿真记录（3）参考实验图，建立所示如图(6-1)、图(6-2)、图(6-3)的实验原理图；（4）将鼠标移到原理图中的PID模块进行双击，出现参数设定对话框，将PID 控制器的积分增益和微分增益改为0，使其具有比例调节功能，对系统进行纯比例控制。
1. 单击工具栏中的图标，开始仿真，观测系统的响应曲线，分析系统性能；调整比例增益，观察响应曲线的变化，分析系统性能的变化。
2. 重复步骤2-3，将控制器的功能改为比例微分控制，观测系统的响应曲线，分析比例微分控制的作用。
3. 重复步骤2-3，将控制器的功能改为比例积分控制，观测系统的响应曲线，分析比例积分控制的作用。
4. 重复步骤2-3，将控制器的功能改为比例积分微分控制，观测系统的响应曲线，分析比例积分微分控制的作用。
5. 参照实验一的步骤，绘出如图(6-2)所示的方块图;6. 将PID控制器的积分增益和微分增益改为0，对系统进行纯比例控制。
不断修改比例增益，使系统输出的过渡过程曲线的衰减比n=4，记下此时的比例增益值。
7. 修改比例增益，使系统输出的过渡过程曲线的衰减比n=2，记下此时的比例增益值。
simulink仿真实验报告
simulink仿真实验报告Simulink仿真实验报告一、引言Simulink是一种基于模型的设计和仿真工具，广泛应用于各领域的工程设计和研究中。
本次实验将利用Simulink进行系统仿真实验，通过搭建模型、参数调整、仿真运行等过程，验证系统设计的正确性和有效性。
二、实验目的本实验旨在帮助学生掌握Simulink的基本使用方法，了解系统仿真的过程和注意事项。
通过本实验，学生将能够：1. 熟悉Simulink的界面和基本操作；2. 理解和掌握模型构建的基本原理和方法；3. 学会调整系统参数、运行仿真和分析仿真结果。
三、实验内容本实验分为以下几个步骤：1. 绘制系统模型：根据实验要求，利用Simulink绘制出所需的系统模型，包括输入、输出、控制器、传感器等。
2. 参数设置：针对所绘制的系统模型，根据实验要求设置系统的参数，例如增益、阻尼系数等。
3. 仿真运行：通过Simulink的仿真功能，对所构建的系统模型进行仿真运行。
4. 仿真结果分析：根据仿真结果，分析系统的动态性能、稳态性能等指标，并与理论值进行对比。
四、实验结果与分析根据实验要求，我们绘制了一个负反馈控制系统的模型，并设置了相应的参数。
通过Simulink的仿真功能，我们进行了仿真运行，并获得了仿真结果。
仿真结果显示，系统经过调整参数后，得到了较好的控制效果。
输出信号的稳态误差较小，并且在过渡过程中没有发生明显的振荡或超调现象。
通过与理论值进行对比，我们验证了系统的稳态稳定性和动态响应性能较为理想。
五、实验总结通过本次实验，我们掌握了使用Simulink进行系统仿真的基本方法和技巧。
了解了系统模型构建的基本原理，并学会了参数调整和仿真结果分析的方法。
这对于我们今后的工程设计和研究具有重要的意义。
六、参考文献1. 《Simulink使用手册》，XXX出版社，20XX年。
2. XXX，XXX，XXX等.《系统仿真与建模实践教程》. 北京：XXX出版社，20XX年。
simulink仿真实验报告
simulink仿真实验报告一、实验目的本次实验的主要目的是通过使用Simulink软件来进行仿真实验，掌握Simulink仿真工具的基本使用方法，并且了解如何应用Simulink软件来进行系统建模和仿真分析。
二、实验内容1. Simulink软件的基本介绍2. Simulink仿真工具的使用方法3. Simulink模型建立与参数设置4. Simulink仿真结果分析三、实验步骤及方法1. Simulink软件的基本介绍Simulink是一种基于模块化编程思想的图形化编程工具，可以用于建立各种系统模型，并且进行系统仿真分析。
在Simulink中，用户可以通过拖动不同类型的模块来搭建自己所需要的系统模型，并且可以对这些模块进行参数设置和连接操作。
2. Simulink仿真工具的使用方法首先，在打开Simulink软件后，可以看到左侧有一系列不同类型的模块，包括数学运算、信号处理、控制系统等。
用户可以根据自己需要选择相应类型的模块，并将其拖入到工作区域中。
然后，用户需要对这些模块进行参数设置和连接操作，以构建出完整的系统模型。
最后，在完成了系统模型的构建后，用户可以进行仿真分析，并且观察系统的运行情况和输出结果。
3. Simulink模型建立与参数设置在本次实验中，我们主要是以一个简单的控制系统为例来进行仿真分析。
首先，我们需要将数学运算模块、控制器模块和被控对象模块拖入到工作区域中，并将它们进行连接。
然后，我们需要对这些模块进行参数设置，以确定各个模块的输入和输出关系。
最后，在完成了系统模型的构建后，我们可以进行仿真分析，并观察系统的运行情况和输出结果。
4. Simulink仿真结果分析在完成了Simulink仿真实验之后，我们可以得到一系列仿真结果数据，并且可以通过Simulink软件来对这些数据进行进一步的分析和处理。
例如，在本次实验中，我们可以使用Simulink软件来绘制出控制系统的输入信号、输出信号和误差曲线等图形，并且可以通过这些图形来判断系统是否满足预期要求。
