小区换热站采暖系统定压方式
暖通供热采暖：供热水系统的定压方式有几种.doc
暖通供热采暖：供热水系统的定压方式有几种热水供热系统定压常见方式有：膨胀水箱定压、普通补水泵定压、气体定压罐定压、蒸汽定压、补水泵变频调速定压、稳定的自来水定压等多种补水定压方式。
采用混合式加热器的热水系统应采用溢水定压形式。
（1）膨胀水箱定压：在高出采暖系统最高点 2-3 米处，设一水箱维持恒压点定压的方式称为膨胀水箱定压。
其优点是压力稳定不怕停电。
缺点是水箱高度受限，当最高建筑物层数较高而且远离热源，或为高温水供热时，膨胀水箱的架设高度难以满足要求。
（2）普通补水泵定压：用供热系统补水泵连续充水保持恒压点压力固定不变的方法称为补水泵定压。
这种方法的优点是设备简单、投资少，便于操作。
缺点是怕停电和浪费电。
（3）气体定压罐定压：气体定压分氮气定压和空气定压两种，其特点都是利用低位定压罐与补水泵联合动作，保持供热系统恒压。
氮气定压是在定压罐中灌充氮气。
空气定压则是灌充空气，为防止空气溶于水腐蚀管道，常在空气定压罐中装设皮囊，把空气与水隔离。
气体定压供热系统优点是：运行安全可靠，能较好地防止系统出现汽化及水击现象。
其缺点是：设备复杂，体积较大，也比较贵，多用于高温水系统中。
（4）蒸汽定压：蒸汽定压是靠锅炉上锅筒蒸汽空间的压力来保证的。
对于两台以上锅炉，也可采用外置膨胀罐的蒸汽定压系统。
另外，采用淋水式加热器和本公司生产的汽动加热器也可以认为是蒸汽定压的一种。
蒸汽定压的优点是：系统简单，投资少，运行经济。
其缺点是：用来定压的蒸汽压力高低取决于锅炉的燃烧状况，压力波动较大，若管理不善蒸汽窜入水网易造成水击。
（5）补水泵变频调速定压：其基本原理是根据供热系统的压力变化改变电源频率，平滑无级地调整补水泵转速而及时调节补水量，实现系统恒压点的压力恒定。
这种方法的优点是：省电，便于调节控制压力。
缺点是：投资大，怕停电。
（6）自来水定压：自来水在供热期间其压力满足供热系统定压值而且压力稳定。
可把自来水直接接在供热系统回水管上，补水定压。
集中供热系统中定压方式的比较及选择
山 西 建 筑
Ｓ ＨＡＮＸＩ ＡＲＣＨＩ ＴＥＣＴＵＲＥ
Ｖ０ ． １ ３７ ＮＯ． ９
Ｍａ． ２ １ ｒ ０ １
・１ ２９ ・
文章编号 ：０ ９ ６ ２ （ ０ ）９ ０ ２ — ２ １ ０ ． ８ ５ ２ １ ０ — １９ ０ １
供热系统中。
图 ２ 补 给 水 泵 间歇 补水 定 压 示 意 图
当图 中 Ｂ点压力下降到某一设定参数 时 ， 电接点压力表触 点 就会接通 ， 给水 泵 Ｃ启动 向系统 补水 ， 补 Ｂ点压 力慢 慢升 高。当 压 力 升 高 到 系 统 某 一 设 定 数 值 时 电 接 点 压 力 表 触 点 会 断 开 ， 给 补
操作。缺点是怕停电和浪费 电。
Ｇ
注： 一 热用户 ；一压 力调节阀； Ａ Ｂ Ｃ 补 水 泵 ； 一补 水 箱 ； ＿ 一 Ｅ一
循环式 泵；＿换热 器；＿ Ｆ＿ Ｇ一泄 水 调 节 阀
图 ３ 定压点设在旁通管上的补水定压 示意 图
注 ： 热 用 户 ；一 压 力 调 节 Ａ一 Ｂ 器 ； 一 补 水 泵 ； 一补 水 Ｃ
水 泵 停 止 补 水 。在 一 定 时 间 内 ， 止 补 水 后 的 系 统 压 力 会 慢 慢 下 停
２ 气 体 定压
气 体定 压分氮气定压和空气定压 两种 ， 其特点都 是利用 低位 降 ， 当下 降到一定 数值 时补水泵 Ｃ会再 次启动 向系统补水增加 压 定压罐与补水泵联合动作 ， 保持 供热 系统 恒压 。氮气 定压是 在定 力 。如此反复动作 ， 使定 压点 的压力 在一个 压力 范 围内波 动 ， 保 压罐中灌充 氮气。空气定压则是灌充 空气 ， 为防止空 气溶 于水腐 持系统压力的相对 稳定 。其优点 为 比较 节 省电 能， 备也 简单 。 设 蚀管道 ， 常在空气 定压 罐 中装 设皮 囊 ， 空气 与水隔 离 。气 体定 但是利 用 间歇 补水 系统定压会 使 系统 内压力 不如连 续补水方 式 把 压供热系统优点是 ： 运行安全可靠 ， 能较好地 防止 系统 出现汽化及 稳 定 。 水击现象 ； 其缺点是 ： 复杂 ， 设备 体积较大 ， 比较贵 ， 也 多用于高温 水
供热系统中定压的几种比较方法

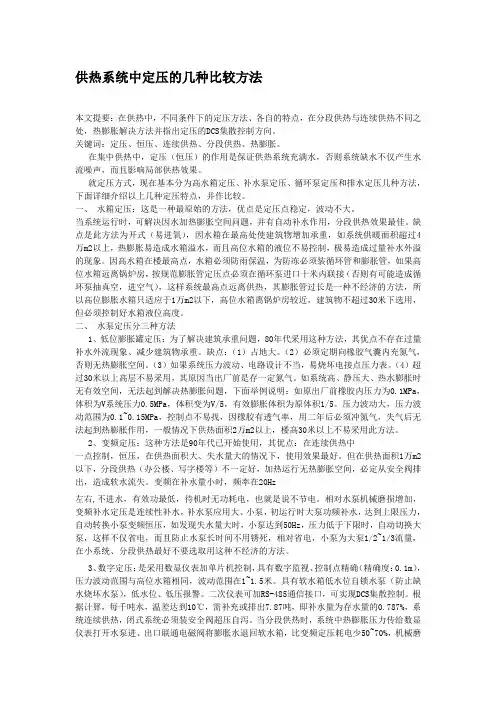

供热系统中定压的几种比较方法本文提要：在供热中，不同条件下的定压方法、各自的特点，在分段供热与连续供热不同之处，热膨胀解决方法并指出定压的DCS集散控制方向。
关键词：定压、恒压、连续供热、分段供热、热膨胀。
在集中供热中，定压（恒压）的作用是保证供热系统充满水，否则系统缺水不仅产生水流噪声，而且影响局部供热效果。
就定压方式，现在基本分为高水箱定压、补水泵定压、循环泵定压和排水定压几种方法，下面详细介绍以上几种定压特点，并作比较。
一、水箱定压：这是一种最原始的方法，优点是定压点稳定，波动不大。
当系统运行时，可解决因水加热膨胀空间问题，并有自动补水作用，分段供热效果最佳。
缺点是此方法为开式（易进氧），因水箱在最高处使建筑物增加承重，如系统供暖面积超过4万m2以上，热膨胀易造成水箱溢水，而且高位水箱的液位不易控制，极易造成过量补水外溢的现象。
因高水箱在楼最高点，水箱必须防雨保温，为防冻必须装循环管和膨胀管，如果高位水箱远离锅炉房，按规范膨胀管定压点必须在循环泵进口十米内联接（否则有可能造成循环泵抽真空，进空气），这样系统最高点远离供热，其膨胀管过长是一种不经济的方法，所以高位膨胀水箱只适应于1万m2以下，高位水箱离锅炉房较近，建筑物不超过30米下选用，但必须控制好水箱液位高度。
二、水泵定压分三种方法1、低位膨胀罐定压：为了解决建筑承重问题，80年代采用这种方法，其优点不存在过量补水外流现象、减少建筑物承重。
缺点：（1）占地大。
（2）必须定期向橡胶气囊内充氮气，否则无热膨胀空间。
（3）如果系统压力波动、电路设计不当，易烧坏电接点压力表。
（4）超过30米以上高层不易采用，其原因当出厂前是存一定氮气。
如系统高、静压大、热水膨胀时无有效空间，无法起到解决热膨胀问题，下面举例说明：如原出厂前橡胶内压力为0.1MPa，体积为V系统压力0.5MPa，体积变为V/5，有效膨胀体积为原体积1/5。
压力波动大，压力波动范围为0.1~0.15MPa，控制点不易找，因橡胶有透气率，用二年后必须冲氮气，失气后无法起到热膨胀作用，一般情况下供热面积2万m2以上，楼高30米以上不易采用此方法。
系统定压和循环压力
系统定压和循环压力《地暖月刊》首发文/安建新摘要：系统定压、循环压力是暖通专业中的重点难点。
本专题请朋友们和安安一起探讨学习这个问题。
关键字：系统定压循环压力正文：曾经有个秦皇岛的朋友给我打电话，问我是否可以把现有的一个12层住宅，接在一个都是6层的小区热网上。
要解决这个问题，必须弄明白系统定压和循环压力两个概念。
系统定压的基本要求是不超压、不倒空、不汽化。
不超压指的是底层的采暖设备（散热器或地暖盘管）不能超过的允许承压能力。
不倒空指的是与热水网路连接的用户系统，不管是在运行还是停止时，该点的实际压力都必须大于系统的充水高度，防止系统吸入空气，破坏正常的运行和腐蚀管道。
不汽化指的是高于100℃的高温热水供热系统，供水管道的任何一点的压力不得低于介质的气化压力，并应有30~50kPa（3~5米水柱）的富裕压力。
假设楼层为3米，6层楼为18米，加3~5米富裕压力，定压需要21~23米；12层楼为36米，加3~5米富裕压力，定压需要39~41米。
循环压力指的是用户循环所需的资用压力，用来克服系统的循环阻力。
请注意，资用压力并不完全等同于系统阻力，也就是说外网提供的循环压力要有10%的余量，用以克服不可遇见的损失。
提供个经验数据工朋友们参考：采暖系统的阻力一般在10~40kPa.。
我们一起来帮这个朋友分析下是否可以直接连接。
第一步，首先考虑热源，可能是小区换热站或者区域锅炉房。
判断热源是否可以带的起这个新建的楼房。
如果热源在设计时就考虑了这个建筑的负荷，那么可以考虑可以直接连接。
否则需要给换热站或者区域锅炉房增容。
第二步，要看看热源的定压。
假定原来是按12层定压考虑的，那么管网可以考虑直接连接；否则，需要进一步判断。
如果原来的管网是按6层考虑定压的，很可能需要提高定压（提高至不小于39米）。
提高定压，不仅仅是提高机房顶压水泵运行参数那么简单。
我们要考虑整个采暖系统是否超压。
首当其冲的是底层采暖系统的压力。
热水锅炉供热系统中的定压方式
热水锅炉供热系统中定压作用处理办法？热水锅炉供热系统中的定压方式：在高温热水供应系统中，由于水温高于常压下水的饱和温度，因此，系统中压力应当保持高于相应供水温度的饱和压力，这样才可以防止热水汽化和发生水冲击。
水是不可压缩的流体，一旦泄漏就会降压；相反，水加热又会体积膨胀，如果不能稳定压力，也会破坏供热系统中的设备。
由此，为了防止降压汽化和膨胀升压，高温热水系统必须稳定系统内的压力，这就是定压。
热水供热系统的定压方式有以下四种；一，采用高架水箱定压方式：这种方式的定压点设在热水循环泵入口或回水主干线上，装置仅仅为一只高架水箱，其结构简单，工作稳定可靠，能稳定系统压力，并能满足系统网络的溢水和补水要求。
在这种系统中，水箱安装高度必须满足使系统中最高点不汽化的要求。
因此，安装位置较高。
这种定压方式适用与供热范围不大的低温水供热系统中。
二，采用补给水泵定压方式：供热系统压力较高时，采用高级水箱不能保证系统所需的压力，此时，应当采用补给水泵定压方式。
这种定压方式在苏联热水锅炉供热系统中被广泛应用。
补给水泵定压有连续补水定压和间断补水定压两种形式。
此定压方式的装置由补给水箱，补给水泵，压力调节器等组成。
当系统运行正常时，通过压力调节器调节使补给水泵连续补水并使之与系统的泄漏量相适应，从而维持系统压力的稳定。
当循环水泵停运时，可以关闭压力调节器前的截止阀。
补给水泵仍连续补水以维持系统所需的静压。
这种定压方式无需膨胀水箱，因而设备费用低廉，此外，补给水泵又补水又定压，水泵功率不大，运行费用也很小。
因此，这种方式在我国热水供热系统中应用相当普遍。
这种定压方式最大的缺点是如果系统突然停电时，补给水泵将失去定压作用。
为防止此时锅炉缺水汽化，系统中采用了压力上水辅助型装置，当循环水泵运行时，因为上水辅助装置，循环水不会倒灌到压力上升系统中去。
当突然停电而使循环水泵，补给水泵停运时，压力上水系统立即投入运行，止回阀被自动打开，压力水将流经热水锅炉并从集气罐排出，从而避免了炉室余热引起锅水汽化。
供热工程第二十六讲热水网路的定压方式
1 补给水泵连续补水定压方式
定压点设在网路循环水泵的吸入端。利用压 力调节阀保持定压点的恒定压力（p161）。
压力调节阀的作用原理：定压点压力作用在调 节阀膜上，从而控制阀芯的移动，调节阀孔流 动面积，调节流量，维持定压点压力。
这种定压特点： 设备简单，耗能多；系统 水力工况稳定性好。 适用场合： 供水温度较高，系统规模较大 的供热系统。
也可采用如下计算公式：
H H H H b j f
H j －定压点的压力 H－补给水泵处压力损失 H c －富裕值，1～3 mH2O
利用补给水泵定压方式，设备简单， 容易实现，是集中供热系统中最普遍的 一种定压方式。
这种定压特点： 对调节系统的运行压力， 具有较大的灵活性。网路设计流量大。节能， 运行安全，造价低，经济。
补充讲述：
1.动水压线与静水压线关系；
2.定压点为什么设ห้องสมุดไป่ตู้入口？
二 补给水泵的选择
1 补给水泵流量
在闭式热水供热系统中，采用上述的补给水 泵定压时，补给水泵的流量，主要取决于整个 系统的漏水量。
补给水泵的扬程，应根据保证水压图静水 压线的压力要求来确定。
计算公式：
H k H H H h b b s c r
H bs
－压力调节阀与网路连接点处的压力 H c －补给水泵出水管道处的压力损失 H r —补给水泵吸入管道处的压力损失 h —补给水箱最低水位与补给水泵轴线之间的距离 k －富裕值，1.05～1.10
选择补给水泵时，整个补水装置和补给水 泵的流量，应根据供热系统的正常补水量和事 故补水量来确定。 实际中正常补水量按1-3%循环水量确定； 事故补水量在循环水量5%以内，一般可取4%。
小区热交换站几种调节方式对比分析
小区热交换站几种调节方式对比分析摘要：北方地区冬季的供热是关系到国计民生的大事，随着社会的发展和科技水平的提高，供热系统向着大型集中供热发展。
目前集中供热系统普遍采用二次换热的方式，其特点在于可以将大型管网通过换热站分解为相对小的供热单元，维持室内温度适宜，使建筑物失热与得热始终处于平衡，最大限度的节约能源。
本文通过比较几种常用的集中供热运行调节方式。
关键词：集中供热运行调节量调节换热站在调节供热温度的问题上，有着不同的方法。
一为恒流量系统，通常叫质调节系统，即在整个运行期间系统的循环水量保持不变，通过改变系统的供回水温度来实现对热负荷的调节；二为变流量系统，通常叫量调节系统，即在整个运行期间系统的供水温度或供回水温差保持不变，通过改变系统的循环水量来实现对热负荷的调节。
其它类型的系统，如分阶段变流量的质调节系统、间歇调节系统都是这两种基本系统的结合或变异。
但是几种方法都存在一定的缺陷，所以需要讨论哪种方式更适合被使用。
1供热调节的意义集中供热的目的在于维持室内气温适宜，使建筑物得热与失热始终处于平衡。
供暖管网水平失调而造成用户冷热不均（供暖系统近环路过热，远环路不热，最不利点更不热）是供暖系统的常见问题与多发问题，因此对整个热水系统进行合理的供热调节变得至关重要，如此才能使系统达到安全合理和高效运行。
2供热调节的任务供热调节的主要任务是维持供暖建筑物的室内建筑温度。
保证供热质量，满足使用要求，并使热能制备和输送经济合理，使供热用户的散热设备的散热量与用户热负荷的变化规律相适应。
当供暖系统稳定，如不考虑管网的沿途热损失，则系统的供热量应等于供暖用户散热设备的放热量，同时也应等于供暖用户的热负荷。
3热换站供热调节原理集中供热又称区域供热，以热水和蒸汽为载能体，通过管网为一个区域的所有热用户供热。
通常是由一个和多个供热设备集中供热，例如供热锅炉、集中供热系统是由热源、热用户和热网三部分组成。
热源负责制备热媒，热力网负责热媒的输送，热用户是指用热场所。
供热系统定压方式
蒸汽定压
蒸汽定压
蒸汽定压的优点是：系统简单，投资少，运行经济。其缺点是：用来定压的蒸汽压力高低取决于锅炉的燃烧 状况，压力波动较大，如果管理不善，蒸汽串入水易造成水击现象。对于只有供暖热用户的集中供热系统，由于 缺乏蒸汽，极少采用。
供热系统定压压力与定压点的选择对于整个系统是非常重要的，只有采用正确的定压方式，并找出适合系统 的定压点值，才能保证热系统不论在何种运行条件，都不会发生倒空而吸入空气，管道内的热水不会发生汽化现 象，使系统能够稳定、安全、正常运行。
补水定压系统过多地依赖于电源。对于高温水锅炉房系统突然停电事故危害程度更大，当有双回路电源或自 备电源时，采用补水泵定压方式安全可靠，对于二级系统，突然停电造成的事故危害小，因此二级热力站普遍采 用补水泵定压系统。
气体定压罐定压
气体定压罐定压
无论是氮气定压还是空气定压，其定压方式都是利用低位定压罐与补水泵联合动作，保持供热系统恒压。气 体定压多用于高温水系统和电源不太可靠的供热系统。氮气定压是在定压罐中灌充氮气，空气定压则是灌充空气。 为防止空气溶于水而腐蚀管道，常在空气定压罐中装设皮囊，把空气与水隔离。气体定压的优点是：当发生突然 停电，系统能在一定的时间内维持所需要的静水压力，防止系统出现汽化和缓解水击现象，提供突然停电热源厂 紧急处理事故的时间，增加了安全性。其缺点是：设备复杂，体积较大，占地面积大，设备价格较高。因此在中 小型的区域锅炉房有一定的应用。
为此，该定压方式一般用于95℃以下的小规模热水供暖系统。
补水泵定压
补水泵定压
这种方法的优点是设备简单，可以在热源集中设置，占地面积小，便于操作，定压点的压力值能在一定的范 围内随用户建筑高度的变化重新整定，能适应各种热媒温度，对集中供热系统有较好的适应性。其中，采用变速 连续补水定压系统压力稳定，间歇补水定压系统压力在一定的范围波动。当通过水压图分析，系统压力允许波动 范围在5m以上，补水泵流量越小，水泵启停周期越大，电接点压力表及补水泵使用寿命越长。而变速补水泵定压 系统，初投资和运行费用均较间歇式要大，只有在系统允许压力小于5m时才具有其优越性。
热水供热系统中定压方式比较分析
热水供热系统中定压方式比较分析作者：郭书锋来源：《科技传播》2011年第21期摘要供热系统定压方式的选择对整个系统运行产生重要影响，正确的定压方式既能保证系统安全运行，又能节约投资或运行管理成本。
供热水系统在不同条件下定压方式各有特点，如何选用定压设备、解决水系统中的热膨胀问题、保证安全运行，有待于分析。
关健词膨胀水箱；定压；恒压；补水泵；变频调速中图分类号TK1 文献标识码A 文章编号 1674-6708（2011）54-0146-021 补水定压的作用在集中供热中，定压的作用在于供暖系统能在稳压状态下运行，保证系统内不倒空、不汽化，保证供热系统充满水，否则系统缺水不仅产生水流噪声，而且影响局部供热效果，产生夏季不冷、冬季不热的情况。
系统在运行过程中，不可避免地存在着漏水现象，必须随时进行补水定压，排除水系统中的空气。
《全国民用建筑工程设计技术措施》明确指出：系统的小时泄漏为系统水容量的1％，系统补水量为水容量的2％。
因此，供热空调水系统为了排除空气，达到运行最佳效果，必须随时补水定压。
为此，在不同条件下，如何确立定压方式，进行定压设备选型，应从经济、安全、合理、适用等方面考虑，设计选型时，值得探讨与分析。
2 定压方式分类与设备选型及特点2.1 膨胀水箱定压因水有受热膨胀和遇冷收缩的性质，系统中的水受热时，体积要发生膨胀，为了收贮这部分水量，需在系统中设置膨胀水箱。
这是一种最原始的方法，可解决因水加热膨胀空间问题，并有自动补水作用，分段供热效果最佳。
高位开式膨胀水箱；高位开式膨胀水箱定压，这是一种最早使用的定压方式。
高位开式膨胀水箱定压补水方式是将高位膨胀水箱及补水箱设在小区中最高供暖建筑物处，膨胀管及信号管沿管沟拉回供热锅炉房，膨胀管接到循环水泵的进口端。
信号管接入锅炉房排水系统，作用为检测高位膨胀水箱是否充满水，当高位膨胀水箱充满水时，信号管有水流出，未充满时则无水流出。
高位膨胀水箱水位由补水箱的浮球阀控制，此时浮球阀起到调节水位的作用，又起到测量水位的作用。
浅析热水供热系统及其定压方式
１ 热水供 热系统 的分类及其特点【 】
以热水作为热媒的供热系统 ， 称为热水供热系统 。
于水泵所产生的作用压力很大 ， 供暖范围可以扩大。
１ 异程式 系统与 同程式 系统的特点 ． ３
热水 供热 系统 ， 系统循 环 动力 的不 同 ， 按 可分 为 重力（ 自然 ） 循环 系统和机械循环 系统 ； 按供 、 回水方式
通过对热水 供热系统和蒸 汽供热系统 的 比较 ， 发
的不同 ， 可分为单管系统和双管 系统 ； 按系统管道敷设 方式 的不 同 ， 可分为垂直式和水平式系统 ； 按热媒 温度
的不 同 ，可分为低温水 供热系统和 高温水供热 系统 。
现对主要的循环 系统特点作 简单介绍 。 １１ 重 力循环热水 系统的特点 ．
，
ｈ ａｉｇｓ ｓ ｍ ａ ｅｍｏｅａ ｖ ｎａ ｅ ｉｈａｅｓ ｂｌｙ ｓｆｔ ｎ ｅ ｌ ｙ Ｔ ｅｐ ｅｓ ｒ ｅｔ ｇｐ ｔ ｒ ｆｈ ｔ ｔｒ ｅ ｔ ｙｔ ｈ ｖ ｒ ｄ ａ ｔｇ ｓｗｈｃ ｒ ｔ ｉ ｔ， ａｅ ａ ｄｈ ａｔ ． ｈ ｒｓｕｅｓｔｎ ａ ｅｎｏ ｏ ｅ ｎ ｅ ａ ｉ ｙ ｈ ｉ ｗａ
、
关键词 ： 热水供热 系统 定压方式
Ｔｈ ｅ Ａｎａ ｙ ｉ ｔＷ ａ ｅｒＨｅ ｉ ｇ Ｓｙ ｔ ｍ ｎｄ Ｉｓ Ｐｒ ｓ ｅ Ｓｅ ｔｎｇ Ｐａｔ ｅ ｌ ｓ ｓ ｏｎ Ｈｏ ｔ ａｔｎ ｓ ｅ ａ ｔ ｅｓ ｕｒ ｔ ｉ ｔｒ ｎ
Ｊａ ｇ Ｘｉｇ ｏ ｉｎ ｎ ｂ
１ 水平式与垂直式 系统的特点 ． ４
膨 胀水箱定 压 、 补水泵定压 、 气体定压罐定 压 、 汽定 蒸
主要的热水供 热定压方式 的优缺 点 ， 这可为 工程设计 人员提供设计思路 。
供热小区采用旁通管定压系统浅析
供暖用户 。高 、 低区热媒温度相 同， 系统压力调控 自如 ， 运行 平稳
可靠 ， 于运 行管 理 ， 便 且有 利 于 管 网的平衡 ， 但调 试较 复 杂。另 外， 该系统属于 开式 系统 ， 也容易锈 蚀。该 系统仍 需配置 高区加 压泵 ， 系统 中的断流器和阻旋器须设在管道井 及辅助房 问 （ 电梯 、
供 热 小 区采 用 旁 通 管 定压 系统 浅 析
程 天 晏
摘 要 －Ｆ ￣ 对城 市集 中供 热工程 中的一次 网并 网问题和Ｓ 次 网并 网问题进行 了探讨 ， － － 着重介 绍 了处理高 区热用 户和低 区
热用户供热方式的六种方法， 通过对比分析， 指出旁通管定压方式优点众多， 值得推荐。
热 系统 和高区供热 系统 ， 有时还 同时有 中区供热 系统 。这样换 热 站内要有 三组循环水泵 、 三组补水定压 系统和三组 管路系统及 其 附属设备 。同时 ， 室外管 网要敷设 六根管 ， 别与不 同的用户 相 分 连接 。显然 ， 这种连接方式设计复杂 ， 初投 资高 ， 热站和室外 管 换 网占地面积 大 ， 实施 供 热带 来极 大 的 困难 。并 且运 行 电耗 增 给
・
１６ ・ ７
第３ ６卷 第 ２ ５期 ２Ｏ １０年 ９月
山 西 建 筑
Ｓ ＨＡＮＸＩ ＡＲＣＨＩ ＴＥＣＴＵＲＥ
Ｖｏ ． ６ Ｎｏ． ５ １３ ２ Ｓ ｐ． ２ １ ｅ ００
文章编号 ：０ ９６ ２ （０ ０ ２ —１６０ １ ０ —８ ５ ２ １ ）５０ ７ —２
由于本文 主要针对二次 网 ， 以仅供一次参考 。 所 区水泵 出 口处 的止 回阀可避 免高区水 从供水管 倒流入外 网系统 ， 避免高 区出现倒空 现象 。 该方式适用于不 能设置 交换 器和双 水箱 的高层建 筑低 温水
热水采暖系统的几种定压补水方式
0、引言设置系统定压装置的目的在于供暖系统能在稳压状态下运行，保证系统内不倒空、不汽化。
目前供热系统定压方式主要有膨胀水箱定压，即静水柱定压，补水泵定压，补水泵变频调速定压，气体定压罐定压等。
以下对几种定压方式进行分析1、膨胀水箱定压因其必须设在整个系统的最高点距离锅炉房较远，管理不方便，使高位水箱的应用受到了限制。
2、补水泵定压补水泵连续补水定压的供热系统，其定压装置是由补水箱、补水泵及调节器组成，在系统正常运行时，通过压力调节器作用，使补水泵连续补给的水量与系统泄漏量相适应，从而维持系统动水压曲线的位置，但这种定压方式，一般需连续运行，耗电大。
而采用补水泵配稳压罐的方式定压，又使设备变得复杂，且增大了锅炉房的占地面积。
3、稳压罐定压经调查分析，国内生产的稳压罐主要有以下几个问题:①设计方法仍沿用冷水罐的设计方法，大多数的定压罐是冷水罐的变形。
②罐与系统的连接只是简单地照搬高位水箱的连接方法，罐及泵系统缺少必要的安全措施。
③罐及附属设备的性能检验手段及检测方法不完善，罐体气密性差，一次性充气的罐体根本保证不了一个采暖期静压线不降低。
4、补水泵变频调速定压综合上述几种定压方式的不合理处，采用补水泵变频调速定压，其基本原理是根据供热系统的压力变化，改变电源频率，平滑无级地调整补水泵转速，并与在旁通管上增设电磁阀，进而及时调节补水量，实现系统恒压点压力的恒定。
该定压方式的关键设备是变频器，其工作原理是把50HZ的交流电转为直流电，再经过变频器把直流电变换为另一种频率的交流电。
由于电流频率的改变，从而达到补水泵调速的目的。
频率与转速的关系为n=60f(1-Sn)/P式中n一异步电动机即水泵转速;f一电源频率，Hz;Sn一电机额定转数，即电机定子旋转磁场转速之差，一般为5%左右;P一电机的极对数。
由上式可看出，当P、Sn一定时，电机即水泵转速与输入电流的频率成正比。
频率愈高，转速愈快，频率愈低，转速愈慢。
采暖水系统的定压方式
采暖水系统的定压方式暖气片原理-工艺-技术篇:对金旗舰采暖水系统中的膨胀水箱定压，普通补水泵定压，蒸汽定压等定压方式的详细介绍说明，及其注意事项的讲解。
采暖水系统的定压方式采暖热水供热系统定压常见方式有：膨胀水箱定压、普通补水泵定压、气体定压罐定压、蒸汽定压、补水泵变频调速定压、稳定的自来水定压等多种补水定压方式。
采用混合式加热器的热水系统应采用溢水定压形式。
（1）膨胀水箱定压：在高出采暖系统最高点2-3米处，设一水箱维持恒压点定压的方式称为膨胀水箱定压。
其优点是压力稳定不怕停电；缺点是水箱高度受限，当最高建筑物层数较高而且远离热源，或为高温水供热时，膨胀水箱的架设高度难以满足要求。
（2）普通补水泵定压：用供热系统补水泵连续充水保持恒压点压力固定不变的方法称为补水泵定压。
这种方法的优点是设备简单、投资少，便于操作。
缺点是怕停电和浪费电。
（3）气体定压罐定压：气体定压分氮气定压和空气定压两种，其特点都是利用低位定压罐与补水泵联合动作，保持供热系统恒压。
氮气定压是在定压罐中灌充氮气。
空气定压则是灌充空气，为防止空气溶于水腐蚀管道，常在空气定压罐中装设皮囊，把空气与水隔离。
气体定压供热系统优点是：运行安全可靠，能较好地防止系统出现汽化及水击现象；其缺点是：设备复杂，体积较大，也比较贵，多用于高温水系统中。
（4）蒸汽定压：蒸汽定压是靠锅炉上锅筒蒸汽空间的压力来保证的。
对于两台以上锅炉，也可采用外置膨胀罐的蒸汽定压系统。
另外，采用淋水式加热器和本公司生产的汽动加热器也可以认为是蒸汽定压的一种。
蒸汽定压的优点是：系统简单，投资少，运行经济。
其缺点是：用来定压的蒸汽压力高低取决于锅炉的燃烧状况，压力波动较大，若管理不善蒸汽窜入水网易造成水击。
（5）补水泵变频调速定压：其基本原理是根据供热系统的压力变化改变电源频率，平滑无级地调整补水泵转速而及时调节补水量，实现系统恒压点的压力恒定。
这种方法的优点是：省电，便于调节控制压力。
热水供热系统中定压方式比较分析
热水供热系统中定压方式比较分析摘要供热系统定压方式的选择对整个系统运行产生重要影响，正确的定压方式既能保证系统安全运行，又能节约投资或运行管理成本。
供热水系统在不同条件下定压方式各有特点，如何选用定压设备、解决水系统中的热膨胀问题、保证安全运行，有待于分析。
关健词膨胀水箱；定压；恒压；补水泵；变频调速中图分类号tk1 文献标识码a 文章编号 1674-6708（2011）54-0146-021 补水定压的作用在集中供热中，定压的作用在于供暖系统能在稳压状态下运行，保证系统内不倒空、不汽化，保证供热系统充满水，否则系统缺水不仅产生水流噪声，而且影响局部供热效果，产生夏季不冷、冬季不热的情况。
系统在运行过程中，不可避免地存在着漏水现象，必须随时进行补水定压，排除水系统中的空气。
《全国民用建筑工程设计技术措施》明确指出：系统的小时泄漏为系统水容量的1％，系统补水量为水容量的2％。
因此，供热空调水系统为了排除空气，达到运行最佳效果，必须随时补水定压。
为此，在不同条件下，如何确立定压方式，进行定压设备选型，应从经济、安全、合理、适用等方面考虑，设计选型时，值得探讨与分析。
2 定压方式分类与设备选型及特点2.1 膨胀水箱定压因水有受热膨胀和遇冷收缩的性质，系统中的水受热时，体积要发生膨胀，为了收贮这部分水量，需在系统中设置膨胀水箱。
这是一种最原始的方法，可解决因水加热膨胀空间问题，并有自动补水作用，分段供热效果最佳。
高位开式膨胀水箱；高位开式膨胀水箱定压，这是一种最早使用的定压方式。
高位开式膨胀水箱定压补水方式是将高位膨胀水箱及补水箱设在小区中最高供暖建筑物处，膨胀管及信号管沿管沟拉回供热锅炉房，膨胀管接到循环水泵的进口端。
信号管接入锅炉房排水系统，作用为检测高位膨胀水箱是否充满水，当高位膨胀水箱充满水时，信号管有水流出，未充满时则无水流出。
高位膨胀水箱水位由补水箱的浮球阀控制，此时浮球阀起到调节水位的作用，又起到测量水位的作用。
供暖系统定压与其运行方式匹配设计的分析
供暖系统定压与其运行方式匹配设计的分析摘要：近年来，我国的建筑行业发展迅速，在建筑工程中，集中供暖系统是非常重要的一项内容，补水定压及自动排气对供暖系统的稳定可靠运行起着至关重要的作用。
以某大型学校为例，根据运行方式、设备参数、实测数据及现场的运行调节情况，分析了导致供暖系统局部不热的原因。
指出应从设备参数、供暖系统形式、运行调节手段及运行方式等多方面综合考虑供暖系统补水定压及排气方式，保证供暖系统可靠稳定运行。
关键词：集中供暖；定压；运行方式；设备参数；平衡阀引言建筑供暖空调水系统普遍存在“大流量、小温差”的不合理运行方式，同时存在运行调节性能差、用户末端欠流量等问题。
随着我国近些年城镇化的持续推进，大体量办公商业综合体类建筑的大量建设，供暖空调水系统的规模也越来越大，末端用户的调节动作也更随机、更频繁，导致运行中不合理、不节能的问题更加突出。
1供暖分时定压系统概况水暖厂供暖系统主要为集团公司及部分调兵山市政府用户提供暖气供应,主热源由集团公司热电厂输出,再经供暖车间座换热站向矿区各公用单位及居民供暖、在各换热站的变频器上安装分时定压操作程序,将一天内的各个小时按照用户的不同需求分为个时段,每个时段设定不同的压力,躲峰填谷,在确保服务质量的同时达到了节约电能的目的、我厂结合各换热站的实际情况,采用循环泵变频调速分时定压。
其基本原理是根据供热系统的压力变化,一天用电的峰谷平时间段不同注巴一天设置成各个时间段,通过不同时间段的压力设定值不同，改变其电源频率平滑无级地调整循环泵转速,并提高补水泵的运行压力,进而及时调节补水量实现系统恒压点压力的恒定。
2系统定压方式及供暖系统形式现有热水供暖系统中，常用的定压方式为高位水箱定压、补水泵定压（气体定压罐及变频定压）、循环泵定压，蒸汽定压等。
供热系统定压方式的选择应考虑下列因素：定压点的位置、系统压力允许波动范围、突然停电的危害程度、初投资和运行费用、系统规模的大小、热媒温度等。
换热站平衡阀补水定压方式
换热站平衡阀补水定压方式青岛理工大学 王海英青岛热电集团 李修志 谢元兵摘要 介绍了在换热站改造中采用的平衡阀补水定压方式。
采用这种方式不使用补水泵,在某些换热站中可最大限度地回收利用凝结水,减少运行费用和能耗。
关键词 换热站 节能 平衡阀 补水定压方式Balance valve make up water pressurization in substationsB y W an g H aiying,L i X iuzhi and Xie Y uanb ingAbstract P rese nts the balance v alve make up w ater pr essurization metho d used in substation re fo rma tio n.The balance v alv es take the place o f m ake up wate r pumps to kee p the pr essure o f piping const ant.I n some substa tio ns,this m ethod ca n max imize co ndensa tio n w ater re cov er y,so that to r educe oper ating co st and energ y co nsum ed.Keywords substat io n,ener gy sav ing,ba lance valve,make up wate r pr essurization me thodQingd ao Technological University,Qingdao,S handong Province,Chinay0 引言在城市集中供热中,换热站是非常重要的环节。
在以热电厂或区域锅炉房为热源供热时,通常都要在换热站内进行热媒参数的转换,以达到小区内供热要求的参数,这也是换热站的主要功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小区换热站采暖系统定压方式
【摘要】热水供热系统具有运行稳定、安全和卫生等优点，热水供热系统的定压方式对系统的运行至关重要，采暖空调循环水系统中的定压补水设备使系统在允许压力范围内运行，防止系统内出现气化、超压等现象。
现对各种技术资料中关于定压补水设备的原理、设计选型、特点加以分析，希望对相关设计人员有所借鉴意义。
【关键词】定压补水；开式膨胀水箱；气压罐；变频调速补水泵
一、采暖系统定压方式
1、高位膨胀水箱补水定压方式
高位膨胀水箱补水定压方式是在热水供暖系统的最高点设置高位开式膨胀水箱，在水箱中设定最高和最低水位，并通过水位电信号控制补水泵的启停，膨胀水箱在定压中有重要作用，在热水供暖系统中，当膨胀水箱的安装高度超过系统的充水高度，而膨胀水箱的膨胀管连接在靠近循环水泵进口侧时，就可以保证整个系统运作。
无论是在运行还是在停运时，各点的压力都超过大气压力。
只有这样，系统才不会出现负压，出现热水汽化或吸入空气等问题。
因此，在机械循环供暖系统中，膨胀水箱不仅起着容纳系统水膨胀体积之用，而且还对系统起着定压的作用。
这种对热水供暖系统起定压作用的设备，被称为定压装置。
但是，要想维持系统某点压力（即膨胀水箱与采暖系统的连接点，通常是循环水泵的吸入口）稳定，仅有膨胀水箱还是不够的，还必须有反映水箱液位或压力变化
的仪表及被它控制的补水装置。
这是因为系统的漏水通常是不可避免的。
因此，水箱定压系统的选择上可有水泵补水装置。
这种方式具有初投资省，运行费用低，压力稳定等优点；但因开式水箱与大气连通，由此引起的管道系统的氧化腐蚀问题是这种方式最大的缺点，另外水箱设于最高建筑物的顶层以上，管理起来也有诸多的不便；因此，这种补水定压方式仅适用于小型热水采暖系统。
应当注意，热水供暖系统水压曲线的位置，取决于定压装置对系统施加压力的大小和定压点的位置。
膨胀水箱定压的系统各点压力，取决于膨胀水箱安装高度和膨胀管与系统的连接位置。
如将膨胀水箱连接在热水供暖系统的供水干管上，此时整个系统各点的压力都降低了。
同时，如供暖系统的水平供水干管过长，阻力较大，则有可能在干管上出现负压，就会吸入空气或发生水的汽化，影响系统的正常运行。
由于这个原因，从安全运行角度出发，在机械循环热水供暖系统中，应将膨胀水箱的膨胀管连接在循环水泵吸入口侧的回水干管上。
2、落地式膨胀定压罐补水定压方式
落地式膨胀定压罐补水定压方式是在补水泵附近设置落地式膨胀定压罐，通过电接点压力表控制补水泵。
由于气囊式定压装置隔绝了水系统与大气的连通，因此管道系统的氧化腐蚀明显减轻，而且只要简单地调整电接点压力表的上下限位置，就能很好地适应新建的更高建筑物的需要，另外落地式膨胀定压罐设于泵房内，也便于管理。
基于以上一些优点，这种补水定压方式适用于供暖面积不
太大且单体建筑高度不太高的热水采暖系统。
但这种补水定压方式不适用于区域集中供热或高层、超高层建筑的情况，原因如下：（1）对于区域集中供热的情况，由于管线长，用户多，因此补水量较大，由电接点压力表控制的补水泵将频繁启、停，每小时启泵次数远高于6～8次的合理值，泵的寿命大大降低，同时，由于系统压力波动大，引起静压处在上下限值之间的建筑物频繁“充放气”，导致该高度范围内的建筑物往往无法正常供暖。
（2）对于高层、超高层单体建筑，这一补水方式不仅会引起系统压力的波动，而且由于补水泵启动点的工作压力（低压）应满足该单体建筑的静水压高度（这个压力值已经比较高了），补水泵停止点的工作压力（高压）一般比低压值高10～15mh2o，因此整个系统的工作压力还需在静水压的基础上再增加10～15mh2o，使得系统管道和末端供暖设备承压能力的要求进一步提高，设备投资进一步增加。
另外，补水泵在高压处停机时极易发生水锤现象，造成管道剧烈振动。
3、变频控制的补水定压装置
这一补水定压方式是采用变频调速技术对补水泵进行闭环控制，根据热水供暖系统中瞬时失水量的大小与相应的压力值两种参数，利用变频装置自动调节水泵转数，使系统补水压力点恒定在系统的静水压线上，压力波动很小。
安装在定压点处的压力传感器感受到补水泵出口压力值（即系统定压点的值）后，反馈回变频控制柜，与给定压力比较后，控制变频器调节电动机转速，使补水泵流量随之变化。
当补水泵出口压力低于给定压力值时，供电频率增加，电
动机转速提高。
水泵流量增大；反之流量则减小；如果超过给定压力值，则自动停机。
这样通过变化水泵流量的方法可保证系统压力不变，自动定压补水。
若系统超压，则靠安全阀泄水。
这种补水定压方式有不增加系统工作压力，压力稳定，补水泵无需频繁启动，水泵运转平稳，使用寿命长等优点，而且从经济可行性方面来看，由于这种补水定压方式中落地式膨胀定压罐的容积只需满足系统
的水膨胀量即可，因此膨胀定压罐减少的投资可部分地补偿补水泵因增加变频设备而增加的投资。
另外由于补水泵一般功率比较小，因此由变频设备增加的投资并不大，而补水泵寿命延长也可部分地补偿增加的投资。
所以这种补水定压方式应该是区域集中供热和高层、超高层建筑优先选择的补水定压系统。
总之，热水供热系统补水定压装置的选择，应根据系统规模、建筑物高度、运行方式（连续或间歇）及室外管网与室内管路连接方式等综合考虑后确定。
二、小区换热站采暖系统定压方式实践
笔者曾经承接一小区供暖设计工程，整个供暖系统的定压，采用epn隔膜式全自动膨胀水箱稳压设备。
它是全封闭稳压装置，是利用气体压缩性质来进行水量调节和定压的。
同时也是一种技术先进、性能可靠、自动化程度高的设备。
使用初期，稳压效果良好。
但随着水处理设备的老化，系统内水质复杂，这台定压设备经常出现故障。
供暖系统水压上下波动、汽化、倒空、超压现象经常出现，维修量和材料消耗较大，需要进行改造，需要设计一个适合采暖系统的定压装置。
由于该小区采暖系统最高处在教学楼五楼，因此我
们在五楼设置了敞开式膨胀水箱，作为整个采暖系统的定压装置。
并根据原有的系统，采用补给水泵定压装置，利用原有的备用水泵做为补给水泵。
在集水器上开了两个孔，安装上一个安全阀和一个电接点压力表，并在电接点压力表上安装两个信号灯，一个是最低水压信号灯，一个是最高水位信号灯。
目的是方便司炉人员随时观察和监控系统的水量和水压。
并根据系统的水压，在电接点压力表上，定出采暖系统的水压最低点和最高点，使安全阀的开启压力与系统水压的最高点相符，以保证系统的安全运行。
当系统水压由于渗漏等原因使水压降至电接点压力表上的最低点时，即系统水压最低点时，最低点指示灯就会闪亮，给司炉人员一个指示。
司炉人员就会马上开启补水水泵补充水量定压。
当系统的水压升到最高水压时，最高水压的指示灯就会闪亮，司炉人员可根据情况，进行适当的泄水，以保证系统水压稳定在适当范围内。
实践证明，这种敞开式膨胀水箱与补给水泵的定压装置比较适用。
这种改造后的定压装置与自动稳压设备相比，不仅简单易懂，安全可靠，便于操作，而且造价低廉，经久耐用。
三、结语
定压本身是一个调节过程，这是由于系统经常性的漏水等干扰所造成的。
因此，为了保证系统运行可靠，节水节电等，应当把定压工艺设计看成一项既包括采暖又包括调节的系统设计，当前的主要间题还在于提高调节元器件的质量，以保证定压的长期可靠。
从事供暖的专业技术人员一定要精通业务，选用优质产品，既要满足当
前供热的需要，又要尽可能地满足将来负荷变化的需要。
参考文献：
[1]暖通空调动力技术措施，中国计划出版社，2003（2）.
[2]贺平，供热工程，中国建筑工业出版社，2003（11）.。
