历年中考物理易错题汇编-电路类问题练习题含答案解析
历年中考物理易错题汇编-家庭电路故障的分析问题练习题及答案
一、初中物理家庭电路故障的分析问题1.关于家庭电路及安全用电,下列说法中正确的是()A.可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B.电视机待机时不消耗电能C.空气开关跳闸一定是发生了短路现象D.插头中标着“E”的导线和用电器的金属外壳相连【答案】D【解析】【详解】A.不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器,否则流过这个电源插座的电流太大,A错误;B.电视机待机时会消耗电能,B错误;C.空气开关跳闸是因为家庭电路中电流过大,不一定是短路,用电器总功率过大也会导致家庭电路中电流过大,C错误;D.插头中标着“E”的导线和用电器的金属外壳相连,这样可防止因用电器漏电而触电,D 正确。
2.川川想在家里安装一盏照明灯,他设计的电路如图.请你将图中开关和电灯连线补画完整.(__________)电工师傅正确安装完毕,闭合开关,电灯不亮.电工师傅用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都发光,则可能是电路的____________段(选填“ab”、“fd”或“e”)发生断路故障.【答案】 e【解析】【详解】[1]开关和电灯应该串联接在电路中,先接开关,再接电灯,如下图所示;[2]假如是ab段发生断路故障,那么闭合开关,电灯不亮,用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都不亮,这与题意不符合,故不是ab段发生断路故障;假如是fd段发生断路故障,那么闭合开关,电灯会亮,这与题意不符合,故不是fd段发生断路故障;假如是e发生断路故障,那么闭合开关,电灯不会亮,用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都发光,这与题意符合,故可能是电路的e发生断路故障。
3.如图是小黄家的部分电路,开始时各部分工作正常.火线和零线间的电压值是_____.将电饭煲的插头插入三孔插座后,正在烧水的电热壶突然不能工作,但电灯仍正常发光.拔出电饭煲的插头,电热壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均能发光.则故障是下列选项中的________.A.电热壶所在电路的BD两点间断路B.电路的CD两点间导线断路C.插座的接地线断路D.电路的AB两点间导线断路【答案】220V B【解析】【分析】【详解】火线和零线间的电压值是220V;电灯仍正常工作,说明不是保险丝烧坏了,没有发生短路,而把测电笔分别插入插座的左、右插孔,氖管均能发光,说明火线有电,而零线开路了,且是在C、D之间开路。
2020-2021中考物理易错题-电路类问题练习题附详细答案
一、初中物理电路类问题1.如图,小华用裸铜导线的一端将两只“3V 1W”小灯泡的螺旋捆绑在一同,并让两个灯泡的尾部金属点与电池正极接触,再将裸铜导线的另一端与电池负极接触(电池组电压为3V,导线与各处接触优秀),那么,以下判断正确的选项是( )A.两灯都发出惨淡的光,两灯串连B.两灯都不亮,这样连结造成了短路C.两灯都正常发光,且两灯并联D.上边的灯正常发光,下边的灯没有电流经过【答案】 C【分析】【详解】电流从电源正极流出,而后分红两部分电流,一部分电流流过上边灯丝,另一部分电流流过下边灯丝,最后两部分电流汇总,经过裸铜导线,回负极,两灯并联,而且两灯的电压都是 3V,因为两灯的规格都是“3V 1W”,因此两灯都正常发光,应选C。
2.如下图,电源电压为6V 且保持不变,定值电阻 R1标有“ 10Ω2为电阻箱字样”; R(阻值范围 0~ 999Ω,同意经过的最大电流为1A);电流表量程为0~,电压表量程为0~ 3V。
闭合开关 S,调理电阻箱,在保证电路安全的状况下,则以下说法正确的选项是()A.电路中电流的最大值可达到B.电压表的示数不可以小于2VC.能够将电阻箱的阻值调到4ΩD.能够将电阻箱的阻值调到10Ω【答案】 BD【分析】【剖析】【详解】A .由图可知定值电阻R1与电阻箱 R2串连,电流表测电路中的电流,电压表与电阻箱R2并联,测电阻箱R2两头的电压,由题意知同意经过R1最大电流是0.4A ,同意经过电阻箱R 2 的最大电流为 1A ,电流表量程为 0 ~0.6A ,依据串连电路中电流到处相等,可得电路中电流最大为 0.4A ,故 A 错误;B .当电阻箱阻值最小,电路总电阻最小,电路中电流最大为 0.4A 时,定值电阻 R 1 两头电压最大为U1大 = I 大R110Ω=4V电源电压 6V ,依据串连电路中各用电器两头电压之和等于电源电压可得,电阻箱R 2 两头电压最小为U2 小6V -4V=2V即电压表的示数不可以小于 2V ,故 B 正确;C D .电阻箱 R 2 两头电压最小为2V ,电路中电流最大为0.4A ,由 I=U可得电阻箱 R 2 的R最小阻值U 2小=2VR 2小 =I 大=5 Ω电压表量程 0 ~ 3V ,则电阻箱 R 2 两头电压最大为3V ,此时电路中电流最小为U1小6V 3VI小 ==R 110Ω电阻箱 R 2 的最大阻值U 2大3VR2大 ===10 ΩI 小即电阻箱 R 2 的阻值范围是 5 Ω ~10Ω,因此不可以够将电阻箱的阻值调到 4 Ω,能够将电阻箱的阻值调到 10 Ω,故 C 错误, D 正确。
2020-2021中考物理复习电路类问题专项易错题含详细答案
一、初中物理电路类问题1.如图所示电路,闭合开关,电压表V1的示数为6V,V2的示数为3.4V,下列说法不正确的是()A.电源电压为6VB.将电压表V2换成电流表,则L1与L2并联C.将电压表V2换成电流表,则L1亮,L2不亮D.L1两端电压为2.6V【答案】B【解析】【分析】【详解】A.由图可知,电压表V1测量的是灯泡L1和L2组成的串联电路的总电压,电压表V1的示数为6V,即电源电压为6V,故A正确,A不符合题意;B C.将电压表V2换成电流表,则灯泡L2被短路,电路为L1的简单电路,因此灯泡L1亮,L2不亮,故B错误,C正确,B符合题意,C不符合题意;D.电压表V1测量的是电源电压,电压表V2测量的是灯泡L2两端的电压。
电压表V1的示数为6V,电压表V2的示数为3.4V,根据串联电路电压规律,因此L1两端电压为2.6V,故D正确,D不符合题意。
故选B。
2.定值电阻R1标有“10Ω 2A”,R2标有“20Ω 1.5A”的字样。
则以下说法正确的是()A.若将两只电阻串联使用,则允许通过电阻的最大电流为2AB.若将两只电阻串联使用,允许加在它们两端总电压的最大值是45VC.若将两只电阻并联使用,则干路允许通过的电流最大值是3AD.若将两只电阻并联使用,电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A.定值电阻R1允许通过的最大电流为2A,R2允许通过的最大电流为1.5A,根据串联电路中电流处处相等,为不损坏定值电阻,则允许通过电阻的最大电流为1.5A,故A错误;B.由A解析知,允许通过电阻的最大电流为1.5A,根据I=UR可得加在它们两端总电压的最大值为U 大=I R ⨯大总=1.5A ⨯(10Ω+20Ω)=45V故B 正确;C .由定值电阻1R 、2R 的铭牌可知,加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ,2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等,可知它们两端的电压最大为20V ,则通过定值电阻1R 的电流为2A ,通过定值电阻2R 的电流为'2I =12U R =20V 20Ω=1A 干路允许通过的电流最大值为 I 并大=2A+1A=3A故C 正确;D .若将两只电阻并联使用,电路允许的总电功率最大值为P 大=1U I 并大=20V ⨯3A=60W故D 正确。

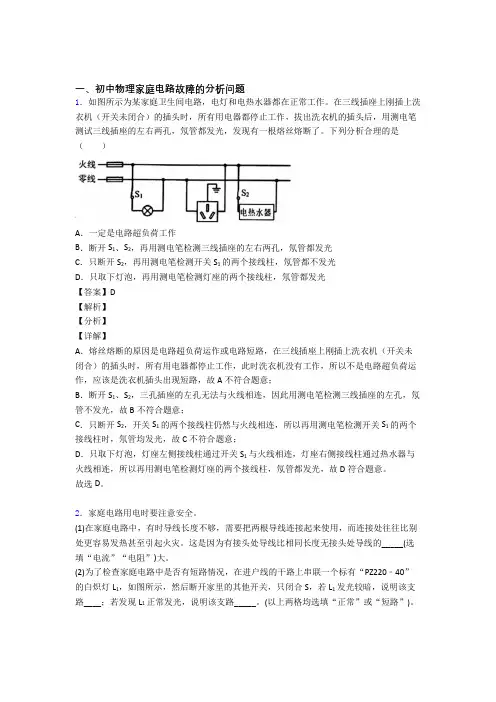

历年中考物理易错题汇编-家庭电路故障的分析问题练习题含答案解析
一、初中物理家庭电路故障的分析问题1.如图所示为某家庭卫生间电路,电灯和电热水器都在正常工作。
在三线插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用测电笔测试三线插座的左右两孔,氖管都发光,发现有一根熔丝熔断了。
下列分析合理的是()A.一定是电路超负荷工作B.断开S1、S2,再用测电笔检测三线插座的左右两孔,氖管都发光C.只断开S2,再用测电笔检测开关S1的两个接线柱,氖管都不发光D.只取下灯泡,再用测电笔检测灯座的两个接线柱,氖管都发光【答案】D【解析】【分析】【详解】A.熔丝熔断的原因是电路超负荷运作或电路短路,在三线插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,此时洗衣机没有工作,所以不是电路超负荷运作,应该是洗衣机插头出现短路,故A不符合题意;B.断开S1、S2,三孔插座的左孔无法与火线相连,因此用测电笔检测三线插座的左孔,氖管不发光,故B不符合题意;C.只断开S2,开关S1的两个接线柱仍然与火线相连,所以再用测电笔检测开关S1的两个接线柱时,氖管均发光,故C不符合题意;D.只取下灯泡,灯座左侧接线柱通过开关S1与火线相连,灯座右侧接线柱通过热水器与火线相连,所以再用测电笔检测灯座的两个接线柱,氖管都发光,故D符合题意。
故选D。
2.家庭电路用电时要注意安全。
(1)在家庭电路中,有时导线长度不够,需要把两根导线连接起来使用,而连接处往往比别处更容易发热甚至引起火灾。
这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况,在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1,如图所示,然后断开家里的其他开关,只闭合S,若L1发光较暗,说明该支路____;若发现L1正常发光,说明该支路_____。
(以上两格均选填“正常”或“短路”)。
【答案】电阻正常短路【解析】【详解】[1]从焦耳定律2Q I Rt=得出串联电路中电阻大时发热量高,所以接头处容易发热高甚至引起火灾,是由于接头处导线比相同长度无接头处导线的电阻大;[2][3]把灯L1放在火线上时,L1与L2串联,若L2电路正常,L1与L2都不会达到额定电压,所以L1将发光较暗,所以若L1发光较暗时,说明该支路正常工作;若L1正常发光,说明L2没有分到电压,即该支路短路。

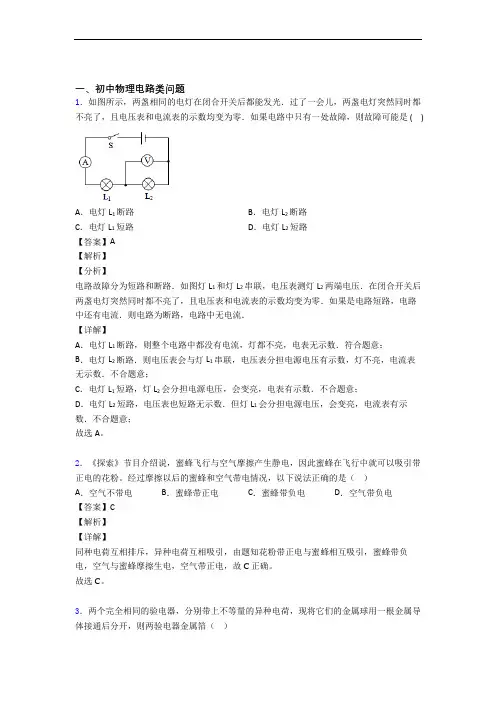

中考物理培优易错试卷(含解析)之电路类问题含答案解析
一、初中物理电路类问题1.如图所示,两盏相同的电灯在闭合开关后都能发光.过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零.如果电路中只有一处故障,则故障可能是 ( )A.电灯L1断路B.电灯L2断路C.电灯L1短路D.电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路.如图灯L1和灯L2串联,电压表测灯L2两端电压.在闭合开关后两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零.如果是电路短路,电路中还有电流.则电路为断路,电路中无电流.【详解】A.电灯L1断路,则整个电路中都没有电流,灯都不亮,电表无示数.符合题意;B.电灯L2断路.则电压表会与灯L1串联,电压表分担电源电压有示数,灯不亮,电流表无示数.不合题意;C.电灯L1短路,灯L2会分担电源电压,会变亮,电表有示数.不合题意;D.电灯L2短路,电压表也短路无示数.但灯L1会分担电源电压,会变亮,电流表有示数.不合题意;故选A。
2.《探索》节目介绍说,蜜蜂飞行与空气摩擦产生静电,因此蜜蜂在飞行中就可以吸引带正电的花粉。
经过摩擦以后的蜜蜂和空气带电情况,以下说法正确的是()A.空气不带电B.蜜蜂带正电C.蜜蜂带负电D.空气带负电【答案】C【解析】【详解】同种电荷互相排斥,异种电荷互相吸引,由题知花粉带正电与蜜蜂相互吸引,蜜蜂带负电,空气与蜜蜂摩擦生电,空气带正电,故C正确。
故选C。
3.两个完全相同的验电器,分别带上不等量的异种电荷,现将它们的金属球用一根金属导体接通后分开,则两验电器金属箔()A .张角一定都减小,且带上等量的异种电荷B .张角一定都增大,且带上等量的异种电荷C .张角一定是有一个增大,且带上等量的同种电荷D .张角一定是有一个减小,且带上等量的同种电荷 【答案】D 【解析】 【详解】由于两个验电器带的是不同的电荷,所以在用金属导体接触时会发生中和现象,少的那种电荷会被多的电荷中和掉,然后剩余的电荷被两个验电器平分,所以最后两个验电器会带上等量的同种电荷;由于发生了中和现象,少的电荷会被中和掉,而多的电荷由于中和现象也会减少,所以原来带电荷多的验电器的夹角一定会减小;故D 项符合题意、ABC 项不符合题意;4.两个定值电阻,甲标有“10Ω 2A ”,乙标有“20Ω 0. 5A ”。

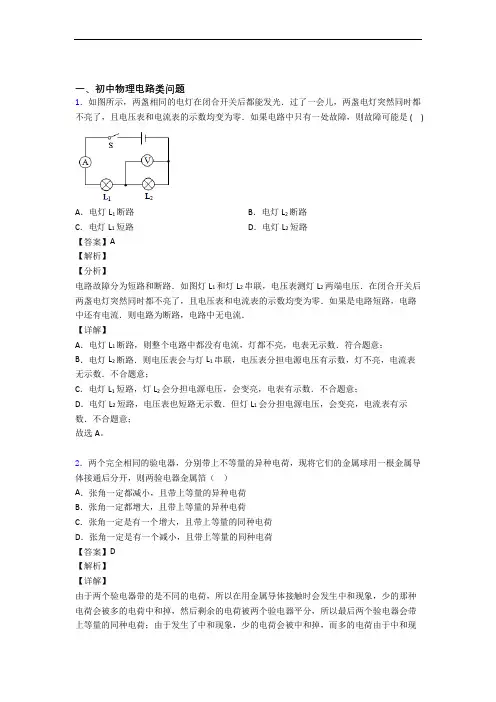

中考物理培优易错试卷(含解析)之电路类问题及详细答案
一、初中物理电路类问题1.如图所示,两盏相同的电灯在闭合开关后都能发光.过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零.如果电路中只有一处故障,则故障可能是 ( )A.电灯L1断路B.电灯L2断路C.电灯L1短路D.电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路.如图灯L1和灯L2串联,电压表测灯L2两端电压.在闭合开关后两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零.如果是电路短路,电路中还有电流.则电路为断路,电路中无电流.【详解】A.电灯L1断路,则整个电路中都没有电流,灯都不亮,电表无示数.符合题意;B.电灯L2断路.则电压表会与灯L1串联,电压表分担电源电压有示数,灯不亮,电流表无示数.不合题意;C.电灯L1短路,灯L2会分担电源电压,会变亮,电表有示数.不合题意;D.电灯L2短路,电压表也短路无示数.但灯L1会分担电源电压,会变亮,电流表有示数.不合题意;故选A。
2.两个完全相同的验电器,分别带上不等量的异种电荷,现将它们的金属球用一根金属导体接通后分开,则两验电器金属箔()A.张角一定都减小,且带上等量的异种电荷B.张角一定都增大,且带上等量的异种电荷C.张角一定是有一个增大,且带上等量的同种电荷D.张角一定是有一个减小,且带上等量的同种电荷【答案】D【解析】【详解】由于两个验电器带的是不同的电荷,所以在用金属导体接触时会发生中和现象,少的那种电荷会被多的电荷中和掉,然后剩余的电荷被两个验电器平分,所以最后两个验电器会带上等量的同种电荷;由于发生了中和现象,少的电荷会被中和掉,而多的电荷由于中和现象也会减少,所以原来带电荷多的验电器的夹角一定会减小;故D项符合题意、ABC项不符合题意;3.有一种能够节省电能的楼道灯控制开关。
晚上有人走动发出声音,电路接通,灯亮,过一会儿灯才自动熄灭。
不过,只有在晚上天黑后灯才亮;白天无论声音多大,灯都不亮。
中考物理复习电路类问题专项易错题及答案解析
A.电灯 L1 断路 C.电灯 L1 短路 【答案】A 【解析】 【分析】
B.电灯 L2 断路 D.电灯 L2 短路
电路故障分为短路和断路.如图灯 L1 和灯 L2 串联,电压表测灯 L2 两端电压.在闭合开关后 两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零.如果是电路短路,电路 中还有电流.则电路为断路,电路中无电流. 【详解】 A.电灯 L1 断路,则整个电路中都没有电流,灯都不亮,电表无示数.符合题意; B.电灯 L2 断路.则电压表会与灯 L1 串联,电压表分担电源电压有示数,灯不亮,电流表 无示数.不合题意; C.电灯 L1 短路,灯 L2 会分担电源电压,会变亮,电表有示数.不合题意; D.电灯 L2 短路,电压表也短路无示数.但灯 L1 会分担电源电压,会变亮,电流表有示 数.不合题意; 故选 A。
3.两个灯泡 L1 和 L2 分别标有“6V、2A”和“9V、1A”字样,不考虑温度的影响,将它们连入
同一电路中,为确保两灯均不坏,下列说法正确的是( )
A.将它们串联时,电路两端允许最大电压是 15V
B.将它们并联时,干路中允许最大
电流是 3A
C.将它们并联时,电路中允许最大总功率是 21W D.将它们串联时,L1 允许的最大功
通过 300Ω 的电流:
I U 30V 30mA R 1000Ω
所以电流表 A 的读数是:
I U 30V 0.1A R 300Ω
0.1A 0.03A 0.13A
故 A 项符合题意;BCD 项不符合题意;
5.如图所示,电源电压不变,闭合开关 S,当滑动变阻器滑片 P 向右移动时( )
A.电流表 A1 示数变小,电压表 V 示数不变
【分析】
【详解】
2020-2021历年中考物理易错题汇编-电路类问题练习题及详细答案
一、初中物理电路类问题1.小强把台灯的插头插在如图所示的插座上,插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡),台灯开关和灯泡用S2、L2表示,当只闭合S2时,台灯不发光,当闭合S1时,指示灯发光,再闭合S2时,台灯发光;如果指示灯损坏,S1和S2时都闭合,台灯也能发光,如图中设计的电路符合要求的是()A.B.C.D.【答案】D【解析】【分析】【详解】A.由图可知,该电路为串联电路,只有两个开关都闭合时,灯泡L1和L2都发光,断开其中任意一个开关,都不发光,故A不符合题意;B.由图可知,只闭合开关S2,灯泡L2亮,故B不符合题意;C.由图可知,当灯泡L1损坏时,整个电路是断开的,灯L2不会发光,故C不符合题意;D.由图可知,该电路为并联电路,只闭合S2时,电路中无电流,台灯不发光;当闭合S1时,指示灯发光,再闭合S2时,电路是通路,台灯发光;根据并联电路的特点可知,各支路互不影响,指示灯损坏,S1和S2时都闭合,台灯也能发光,故D符合题意。
故选D。
2.小宇学习了电路知识后,想利用发光二极管设计一个带有指示灯开关的照明电路,晚间关闭照明灯后,利用二极管发出的光指示开关所在的位置.他共设计了四个电路,如图所示,其中L为节能灯,规格为“220V 15W”、D为发光二极管,规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。
图中能够满足要求的电路()A.B.C.D.【答案】B【解析】【分析】【详解】A.由电路图可知,单刀双掷开关接通发光二极管时会发光,当无论单刀双掷开关怎样闭合,灯泡都不会发光,故A不符合题意;B.由电路图可知,关闭照明灯后发光二极管与限流电阻串联能发光,闭合照明电路时发光二极管不工作,故B正确;C.由电路图可知,关闭灯泡时,发光二极管不亮,故C不符合题意;D.由电路图可知,闭合照明灯后,发光二极管会因为电路中的电流超过它的额定电流而被烧坏,最后导致白炽灯也不会亮,且关闭照明灯路后发光二极管不亮,故D不符合题意。
历年中考物理易错题汇编-电路类问题练习题及答案解析
一、初中物理电路类问题1.小强把台灯的插头插在如图所示的插座上,插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡),台灯开关和灯泡用S2、L2表示,当只闭合S2时,台灯不发光,当闭合S1时,指示灯发光,再闭合S2时,台灯发光;如果指示灯损坏,S1和S2时都闭合,台灯也能发光,如图中设计的电路符合要求的是()A.B.C.D.【答案】D【解析】【分析】【详解】A.由图可知,该电路为串联电路,只有两个开关都闭合时,灯泡L1和L2都发光,断开其中任意一个开关,都不发光,故A不符合题意;B.由图可知,只闭合开关S2,灯泡L2亮,故B不符合题意;C.由图可知,当灯泡L1损坏时,整个电路是断开的,灯L2不会发光,故C不符合题意;D.由图可知,该电路为并联电路,只闭合S2时,电路中无电流,台灯不发光;当闭合S1时,指示灯发光,再闭合S2时,电路是通路,台灯发光;根据并联电路的特点可知,各支路互不影响,指示灯损坏,S1和S2时都闭合,台灯也能发光,故D符合题意。
故选D。
2.如图所示的电路中,电源电压保持不变,闭合开关后,A1 示数为 0.4A,A2示数为 0.5A 若灯 L 2断路,则电流表 A1、A2、A 的示数分别为A.0.4A、0A、0.9AB.0.4A、0.5A、0.9AC.0.9A、0A、0.9AD.0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路,L1、L2两端的电压相等,若灯 L 2断路,通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同,故选D.3.如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是()A.开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小B.开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流C.先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大D.开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A【答案】B【解析】【详解】A.从实物图可以看到,当开关S1和S2断开时,只有灯泡L2和L3串联接入电路,电压表测的是电源电压,示数为6V;再闭合S2时,L3被短路,只有灯泡L2接入电路,电压表测的是电源电压,示数不变;A错误;B.开关S1和S2断开,只有灯泡L2和L3串联接入电路,电流表A1是测L2的电流,再闭合S2,只有灯泡L2接入电路,A1仍测L2的电流,B正确;C.先闭合开关S2,电流表A1只测L2的电流,A2所在支路断路,示数为零;再闭合开关S1,电流表A1测L1和L2的总电流,即电流表A1示数变大,A2测L2的电流,示数变大;C 错误;D.开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,这时只有L1、L2并联接入电路,流过它们的电流都是0.5A,电流表A1测的是总电流,大小为1.0A,D错误。
中考物理易错题精选-电路类问题练习题含答案
一、初中物理电路类问题1.下列电路正确的是()A.B.C.D.【答案】C【解析】【分析】【详解】选项A中电压表的正负接线柱接反;B中电流表的正负接线柱接反;C中两灯并联,正确;D中若开关闭合会造成短路.故选C.2.如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是()A .L 1 与 L 2 并联,电流表 A 1 测 L 2 的电流B .L 1 与 L 2 串联,电流表 A 2 测干路上的电流C .当开关 S 2 断开时,通过 L 1 的电流不变, A 2 的示数变小D .当开关 S 2 断开时, A 2 的示数不变,通过 L 1 的电流变大【答案】AC【解析】【分析】【详解】AB .由图可知,闭合开关 S 1、S 2,L 1 与 L 2 并联,电流表 A 1 与 L 2 在同一支路,所以的电流表 A 1 测 L 2 的电流,电流表 A 2测量干路电流,故A 正确、B 错误;CD .并联电路各支路互不影响,由图可知,当开关 S 2 断开时,L 2 所在支路断开,通过L 2电流为0,通过 L 1 的电流不变,干路电流表A 2示数变小,故C 正确、D 错误。
3.如图所示电路中,三个规格完全相同的灯泡12L L 、和3L 。
开关S 闭合后,三个灯泡都发光,两电流表都有示数。
下列说法正确的是( )A .若只将灯泡1L 与2L 的位置对调,灯泡3L 的亮度会发生改变B .若只将灯泡1L 与3L 的位置对调,灯泡2L 的亮度不会发生改变C .若用电压表12V V 、分别替换电流表12A A 、,电压表1V 的示数比2V 的大D .若用电压表12V V 、分别替换电流表12A A 、,三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。
【详解】AB .由电路图可知,三个灯泡并联,由于三个灯泡规格相同,根据并联电路的电流特点,则通过三个灯泡的电流也相同,所以无论怎么调换灯泡的位置,其电流都不变,则亮度也不变,故A 不正确,B 正确;CD .若用电压表12V V 、替换电流表12A A 、,则三个灯泡变成串联连接,根据串联电路的电流特点,则通过三个灯泡的电流相等,因为三个灯泡规格相同,则三个灯泡的亮度一样,而V 1测灯L 1、L 2的总电压,V 2测灯L 1、L 2的总电压,所以每个灯泡两端的电压相等,那么12V V 、测得的电压相等,故C 不正确,D 正确。
2020-2021中考物理电路类问题(大题培优 易错 难题)附答案解析
一、初中物理电路类问题1.如图所示,电源电压不变,闭合开关S,当滑动变阻器滑片P向右移动时()A.电流表A1示数变小,电压表V示数不变B.电流表A2示数变大,电压表V示数不变C.电压表V示数与电流表A1示数比值不变D.电压表V示数与电流表A2示数比值变小【答案】C【解析】【分析】【详解】AB.由电路图可知,R1与R2并联,电流表A1测R1支路的电流,电流表A2测干路电流,电压表测电源的电压。
因电源电压不变,所以,当滑动变阻器滑片P向右移动时,电压表V 的示数不变。
因并联电路中各支路独立工作、互不影响,所以,通过R1的电流不变,即电流表A1的示数不变;当滑动变阻器滑片P向右移动时,滑动变阻器接入电路中的电阻变大,由=UIR可知,通过R2的电流变小,因并联电路中干路电流等于各支路电流之和,所以,干路电流变小,即电流表A2的示数变小。
综上可知,电压表V的示数不变,电流表A1的示数不变,电流表A2的示数变小,故AB错误;CD.因为电压表V的示数不变,电流表A1的示数不变,电流表A2的示数变小,所以电压表V的示数与电流表A1的示数的比值不变,电压表的示数与电流表A2的示数的比值变大,故C正确,D错误。
故选C。
2.如图所示电路,电源电压为3V,当开关S闭合后,只有一盏灯泡发光且电压表的示数为3V,产生这一现象的原因可能是()A.灯泡L1处短路B.灯泡L2处短路C.灯泡L1处断路D.灯泡L2处断路【解析】【分析】【详解】由电路图知,两灯泡串联,电压表测量L2两端的电压,因为闭合开关后,有一盏灯泡发光,因此电路发生短路故障;又因为电压表有示数,并且等于电源电压,所以L1被短路.故选A.3.如图所示是一种定时课间音乐播放装置的原理图,“播放器”是有电流通过时会播放音乐的装罝;“定时开关”是到达设定时间会自动断开的开关.闭合开关S,当“定时开关”处于闭合状态时,指示灯① (填“会”或“不会”)亮,播放器② (填“会”或“不会”)播放音乐;到达设定时间定时开关”处于③ (填“闭合”成“断开”)状态,“播放器”播放音乐,下列选项中正确的是( )A.①会,②不会,③断开B.①不会,②会,③闭合C.①不会,②会,③断开D.①会,②不会,③闭合【答案】A【解析】【分析】【详解】由题意知,闭合开关S,当“定时开关”处于闭合状态时,播放器被短路,指示灯会亮,则播放器中没有电流通过,播放器不会播放音乐;到达设定时间“定时开关”处于断开状态,播放器与指示灯串联,“播放器”有电流通过,“播放器”播放音乐,故选A.4.小荣听了交通安全教育专题讲座后,对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣,经过观察、思考,他画出了下列红,绿灯连接的电路图,你认为正确的是()A.B.C.D.【解析】【分析】【详解】由题,十字路口人行横道的红、绿交通信号灯应能独立工作,互不影响,故应为并联电路。
2020-2021精选中考物理易错题专题复习电路类问题附答案解析
一、初中物理电路类问题1.如图所示,开关闭合灯不亮,用电压表测量ab间有电压,则电路故障可能是()A.灯丝断路B.灯内部短路C.开关接触不良D.变阻器滑片接触不良【答案】A【解析】【详解】A.灯丝断了闭合开关电路中没有电流,灯不亮,用电压表测量ab间是得到电源的电压,故A符合题意;B.灯内部短路闭合开关,灯不亮,用电压表测量ab间电压,电压表是测灯炮两端电压因此电压表是没有示数的,故B不符合题意;C.开关接触不良闭合开关电路中没有电流,灯不亮,用电压表测量ab,由于b点没有连接到电源的负极,所以电压表没有示数,故C不符合题意;D . 变阻器滑片接触不良闭合开关电路中没有电流,灯不亮,用电压表测量ab,由于b点没有连接到电源的负极,所以电压表没有示数,故D不符合题意。
2.如图所示是某电子秤的结构示意图,其中P是一个可以紧贴AB滑动的金属滑片,S为自动控制开关。
闭合开关S,秤盘内不放物体时,电子秤刻度表示数为0;在秤盘内放入物体时,就可以从电子秤刻度表上读出该物体的质量;当被测物体的质量超过电子秤量程时,开关S自动断开,电子秤无示数。
则下列判断正确的是()A.电子秤的刻度表是一个电流表,它的示数越大说明所称物体质量越大B.电子秤的刻度表是一个电压表,它的示数越小说明所称物体质量越大C.电子秤的AB部分是一个滑动变阻器,且A端与P接触的地方为绝缘体D.0R电阻去掉后,也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B .电子秤刻度表串联在电路中,电子秤刻度表应该是电流表,不是电压表;当盘中放入物体质量越大时,滑片下移,变阻器连入电路的电阻越小,由欧姆定律可知,电流越大,即它的示数越大,故A 正确,B 错误;C .金属片P 和AB 构成了一个滑动变阻器,闭合开关S ,秤盘内不放物体时,滑片在A 端,电子秤刻度表示数为0,说明电路是断路,则A 端是绝缘体,故C 正确;D .R 0电阻为保护电路的电阻,可以避免电路中电流过大,不能去掉R 0,故D 错误。
2020-2021历年中考物理易错题汇编-电路类问题练习题含答案
一、初中物理电路类问题1.两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样,不考虑温度的影响,将它们连入同一电路中,为确保两灯均不坏,下列说法正确的是()A.将它们串联时,电路两端允许最大电压是15V B.将它们并联时,干路中允许最大电流是3AC.将它们并联时,电路中允许最大总功率是21W D.将它们串联时,L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”,可以求出R1===3Ω,由灯泡L2标有“9V、1A”,可以求出R2===9Ω,通过它们的电流和两端电压都不能超过额定值,否则会损坏灯泡;将它们串联时,则干路最大电流是1A,总电压为1A×(3Ω+9Ω)=12V,故A不符合题意;将它们并联时,干路两端的最大电压为6v,所以干路中允许最大电流I=+ 2.67A故B不符合题意;将它们并联时,电路中允许最大总功率P=+=16W,故C不符合题意;将它们串联时,L1允许的最大电流是1A,所以最大功率P=I2R==3W,故D符合题意;故选D。
2.用毛皮摩擦过的橡胶棒A带负电。
如图甲,用橡胶棒A接触不带电的验电器的金属球B时,验电器的金属箔张开;如图乙,让橡胶棒A靠近(不接触)不带电的验电器的金属球B,验电器的金属箔也会张开。
下列说法正确的是()A.毛皮与橡胶棒相比,毛皮的原子核对电子的束缚能力强B.图甲中,金属箔张开是因为异种电荷相互排斥C.图乙中,橡胶棒靠近金属球B时,橡胶棒A所带电荷量减小D.图乙中,金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A.摩擦起电的实质是电子的转移,原子核对电子的束缚能力强,物体得到电子带负电。
橡胶棒A带负电,说明橡胶棒得到电子,即橡胶棒的原子核对电子的束缚能力强,故A错误;B.验电器的工作原理是同种电荷相互排斥,故B错误;C.橡胶棒A没有接触验电器的金属球B,所以橡胶棒A所带电荷量不变,故C错误;D.橡胶棒A带负电,接近金属球B上,B上的自由电子被排斥而远离,转移到金属箔上,故D正确。
历年中考物理易错题汇编-家庭电路故障的分析问题练习题及答案
一、初中物理家庭电路故障的分析问题1.如图是小许家中关于家庭电路的几个器件:(1)如图(1)所示,该电能表的示数为_______kW·h;由表上铭牌可知,他家同时使用的用电器的功率最多只能为____________W;(2)如图(2)的两只白炽灯泡,若这两只灯泡灯丝的长度相同,则灯丝较粗的是________(甲/乙)灯,若将它们串联接在220V电源上,较亮的是_____(甲/乙)灯,它们的总功率_______(大于/等于/小于)25W;(3)如图(3)所示是测电笔的结构示意图。
其中属于绝缘体的是_________,当测电笔插入电源插座时氖管发光,则该插孔接的是________线;他将开关断开的台灯插头插入电源插座后,闭合台灯开关,干路中的保险丝立即熔断了,发生这种情况的最大可能是________ (插座/插头/开关/灯头)处有短路。
【答案】643.4 8800 乙甲小于塑料外壳火灯头【解析】【详解】(1)[1][2]从图1可以看到,该电能表的示数为643.4kW·h;由表上铭牌可知,电路中的电流最大只能是40A,电路电压是220V,则他家同时使用的用电器的功率最多只能为220V40A8800WP UI==⨯=;(2)[3]从图2可以看到,甲灯的电功率小于乙灯的,根据2URP=可知,甲灯的电阻大于乙灯的电阻,而两灯泡的灯丝材料相同,长度也相同,甲灯的电阻大,那么甲灯灯丝横截面积较小,即灯丝较粗的是乙灯;[4]若将它们串联接在220V电源上,串联电路电流处处相等,而甲灯的电阻较大,根据2P I R=可知,甲灯的功率较大,则甲灯较亮;[5]把它们串联后,电路的总电阻是大于甲灯的电阻的,根据2UPR=可知,电压都是220V,电路的总功率是小于甲灯的功率,即它们的总功率小于25W;(3)[6]从图3可以看到,测电笔的构造中,只有塑料外壳不容易导电,它是绝缘体;[7]根据测电笔的使用方法可知,当测电笔插入电源插座时氖管发光,则该插孔接的是火线;[8]假如插座、插头有短路现象,那么在没闭合台灯开关之前,保险丝就已经熔断了,所以不会是插座、插头短路;假如是开关短路,台灯是有电阻的,那么即使开关闭合,保险丝也不会熔断,所以不会是开关短路;假如是灯头短路,那么闭合开关后,电路中电流很大,保险丝会熔断,这符合题意。
中考物理易错题专题复习-电路类问题练习题含答案解析
一、初中物理电路类问题1.如图所示,电源电压不变,1R 、2R 为定值电阻,R 为滑动变阻器,a 、b 是电流表或电压表,当只闭合开关S 、S 1时,a 、b 的指针均明显偏转,将位于中点的滑片P 向左移动,a 的示数不变,b 的示数有变化。
以下说法正确的是( )A .b 可能是电流表、也可能是电压表B .只闭合S 、S 2,移动滑片P ,则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C .若将b 换成另一种电表,只闭合S 、S 2,将滑片P 向右移动,2R 消耗的功率一定变大D .若将a 与b 的位置互换,只闭合S 、S 2,则a 的示数与b 的示数的比值可能等于2R【答案】D【解析】【分析】【详解】A .假设b 是电流表,a 是电流表,当只闭合开关S 、S 1时,R 与R 2并联接在电路中,a 、b 的指针均明显偏转,将位于中点的滑片P 向左移动,根据U I R=可知,a 的示数是不变的,b 的示数有变化,这种情况符合题意,所以b 可能是电流表;假设b 是电压表,a 是电流表,当只闭合开关S 、S 1时,有电流流过R 2,但没有电流流过R ,a 的指针明显偏转,b 表测的是电源电压,也明显偏转,但是将位于中点的滑片P 向左移动,根据U I R=可知,a 的示数是不变的,b 的示数是不变的,这种情况与题意不符合,所以这个假设不成立;假设b 是电压表,a 是电压表,当只闭合开关S 、S 1时,两个电压表测的都是电源电压,指针均明显偏转,但是将位于中点的滑片P 向左移动,电源电压不变,那么两表的示数是不变的,这情况与题意不符合,所以这个假设也不成立;综上所述,b 不可能是电压表,只能是电流表,A 错误;B .假设b 是电流表,a 是电压表,当只闭合开关S 、S 1时,有电流流过b 表,b 表有示数,a 表测的是电源电压,也有示数,将位于中点的滑片P 向左移动,根据U I R=可知,b 的示数有变化,a 的示数是不变的,大小还是等于电源电压,这种情况符合题意,所以b 可能是电流表,a 可能是电压表;只闭合S 、S 2,这时R 1与R 串联,电压表a 测的是R 两端的电压,电流表测的是电路中的电流,则可知1U R I∆=∆,即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1;当b 是电流表,a 是电流表时,只闭合S 、S 2,R 、R 2被短路,电路是R 1的简单电路,即使移动滑片P ,a 、b 两表的示数都不会变化;综上所述,a 示数的变化量与b 示数的变化量的比值不可能等于12R R +;B 错误;C .把b 换成电压表,a 是电压表时,只闭合S 、S 2,R 1、R 2与R 串联,滑片P 向右移动,电阻变小,电路的总电阻变小,电流变大,根据22P I R =可知,R 2消耗的功率变大;如果把b 换成电压表,a 是电流表时,只闭合S 、S 2,R 被短路,R 1、R 2串联,滑片P 向右移动,电阻不变,电路的总电阻不变,电流不变,根据22P I R =可知,R 2消耗的功率不变;C 错误;D .a 是电压表,b 是电流表时,若把a 与b 的位置互换,只闭合S 、S 2,R 被短路,R 1、R 2串联,电流表测电路中的电流,电压表测R 2两端的电压,那么a 的示数与b 的示数的比值是R 2;当a 、b 都是电流表时,若把a 与b 的位置互换,只闭合S 、S 2,R 、R 2被短路,只有R 1接在电路中,两电流表的示数相等,它们的比值是1;D 正确。
中考物理易错题专题复习-电路类问题练习题附答案
一、初中物理电路类问题1.如图所示的电路中,闭合开关,电压表V1的示数是7.5V,电压表V2的示数为9V,若电源电压U为12V,则L2两端电压是()A.4.5V B.5.5V C.3V D.2V【答案】A【解析】【详解】由电路图可知,三灯泡串联,V1测L1、L2两端的电压,V2测L2、L3两端的电压,则127.5V---U U+=①,239V---U U+=②,12312V---U U U=++③;解得U2=4.5V;故选A。
2.如图所示,电源电压为3V,闭合开关S,电压表的示数为2V,忽略温度对灯丝电阻的影响。
则()A.通过灯泡L1的电流比L2的电流大B.灯泡L1两端的电压是1VC.灯泡L1和L2的电阻之比是2∶1D.若灯泡L2灯丝烧断,电压表示数为零【答案】CD【解析】【分析】【详解】A.从图中可以看到,这是一个串联电路,串联电路电流处处相等,所以通过灯泡L1的电流和L2的电流一样大,A项不合题意;B.从图中可以看到,电压表测的是灯泡L1的电压,电压表的示数是2V,那么灯泡L1两端的电压是2V,B项不合题意;C.根据串联电路的电压规律可知,灯泡L2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是 121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1,选项C 符合题意;D .若灯泡L 2灯丝烧断,那么没有电流流过L 2,也没有电流流过电压表,电压表示数为零,选项D 符合题意。
故选CD 。
3.在如图所示的电路中,电源电压保持不变,闭合开关S ,电路正常工作,一段时间后,发现两个电表的示数都变大,则出现这种故障的可能原因是( )A .R 1短路B .R 1断路C .R 2短路D .R 2断路【答案】C【解析】【分析】 判断电路故障问题,是中考题中常见的题型,在不能直接确定故障原因时,将选项逐一代入题干,检查是否符合题意。
中考物理易错题专题训练-电路类问题练习题及答案
一、初中物理电路类问题1.如图新型落地扇有一个电源开关S1,闭合S1,电动机正常作,其内部还有个防倾倒开关S2,S2处于常闭状态,当落地扇倾斜时S2能自动断开,使电动机停止工作,图中电路中符合这一功能的是A.B.C.D.【答案】C【解析】【详解】ABCD.由题意可以得出,当开关S1和S2同时闭合时,电动机工作,当开关S2断开时,电动机就停止工作,因此两开关应该为串联关系,故ABD选项不符合题意,C选项符合题意。
故选C。
2.如图所示,电源电压为6V且保持不变,定值电阻R1标有“10 Ω 0.4A”字样;R2为电阻箱(阻值范围0~999Ω,允许通过的最大电流为1A);电流表量程为0~0.6A,电压表量程为0~3V。
闭合开关S,调节电阻箱,在保证电路安全的情况下,则下列说法正确的是()A.电路中电流的最大值可达到0.6AB.电压表的示数不能小于2VC.可以将电阻箱的阻值调到4ΩD.可以将电阻箱的阻值调到10Ω【答案】BD【解析】【分析】 【详解】A .由图可知定值电阻1R 与电阻箱2R 串联,电流表测电路中的电流,电压表与电阻箱2R 并联,测电阻箱2R 两端的电压,由题意知允许通过1R 最大电流是0.4A ,允许通过电阻箱2R 的最大电流为1A ,电流表量程为0~0.6A ,根据串联电路中电流处处相等,可得电路中电流最大为0.4A ,故A 错误;B .当电阻箱阻值最小,电路总电阻最小,电路中电流最大为0.4A 时,定值电阻1R 两端电压最大为1U 大=1I R ⨯大=0.4A 10Ω⨯=4V电源电压6V ,根据串联电路中各用电器两端电压之和等于电源电压可得,电阻箱2R 两端电压最小为2U =小6V -4V=2V即电压表的示数不能小于2V ,故B 正确;C D .电阻箱2R 两端电压最小为2V ,电路中电流最大为0.4A ,由I =UR可得电阻箱2R 的最小阻值2R 小=2U I 小大=2V0.4A=5Ω 电压表量程0~3V ,则电阻箱2R 两端电压最大为3V ,此时电路中电流最小为I 小=11U R 小=6V 3V10Ω-=0.3A 电阻箱2R 的最大阻值2R 大=2U I 大小=3V0.3A=10Ω 即电阻箱2R 的阻值范围是5Ω~10Ω,所以不可以将电阻箱的阻值调到4Ω,可以将电阻箱的阻值调到10Ω,故C 错误,D 正确。
精选中考物理易错题专题复习电路类问题含答案解析
一、初中物理电路类问题1.在如图所示的电路中,闭合开关S,电路正常工作一段时间后灯L熄灭,一个电表的示数变大,另一个电表的示数变为零,将两用电器位置互换后再次闭合开关S,两个电表指针均发生明显偏转.若电路中只有一处故障,且只发生在灯L或电阻R上,则()A.灯L短路B.灯L断路C.电阻R断路D.电阻R短路【答案】A【解析】【详解】A.当灯L短路时,电压表示数为零,电流表示数变大;对调后,灯L相当于导线,电流表和电压表均有示数,故A符合题意;B.当灯L断路时,将灯L和电阻R对调,电路处于断路状态,电流表和电压表示数均为零,故B不符合题意;C.当电阻R断路时,整个电路断路,电压表和电流表均没有示数,故C不符合题意;D.当电阻R短路时,电灯发光,对调后,电压表示数为零,故D不符合题意.2.如图所示,电源电压为6V且保持不变,定值电阻R1标有“10 Ω 0.4A”字样;R2为电阻箱(阻值范围0~999Ω,允许通过的最大电流为1A);电流表量程为0~0.6A,电压表量程为0~3V。
闭合开关S,调节电阻箱,在保证电路安全的情况下,则下列说法正确的是()A.电路中电流的最大值可达到0.6AB.电压表的示数不能小于2VC.可以将电阻箱的阻值调到4ΩD.可以将电阻箱的阻值调到10Ω【答案】BD【解析】【分析】【详解】A .由图可知定值电阻1R 与电阻箱2R 串联,电流表测电路中的电流,电压表与电阻箱2R 并联,测电阻箱2R 两端的电压,由题意知允许通过1R 最大电流是0.4A ,允许通过电阻箱2R 的最大电流为1A ,电流表量程为0~0.6A ,根据串联电路中电流处处相等,可得电路中电流最大为0.4A ,故A 错误;B .当电阻箱阻值最小,电路总电阻最小,电路中电流最大为0.4A 时,定值电阻1R 两端电压最大为1U 大=1I R ⨯大=0.4A 10Ω⨯=4V电源电压6V ,根据串联电路中各用电器两端电压之和等于电源电压可得,电阻箱2R 两端电压最小为2U =小6V -4V=2V即电压表的示数不能小于2V ,故B 正确;C D .电阻箱2R 两端电压最小为2V ,电路中电流最大为0.4A ,由I =U R 可得电阻箱2R的最小阻值 2R 小=2U I 小大=2V 0.4A=5Ω 电压表量程0~3V ,则电阻箱2R 两端电压最大为3V ,此时电路中电流最小为I 小=11U R 小=6V 3V 10Ω-=0.3A 电阻箱2R 的最大阻值2R 大=2U I 大小=3V 0.3A=10Ω 即电阻箱2R 的阻值范围是5Ω~10Ω,所以不可以将电阻箱的阻值调到4Ω,可以将电阻箱的阻值调到10Ω,故C 错误,D 正确。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、初中物理电路类问题1.图甲是身高、体重测量仪,当体检者站在台面上时,能自动显示身高和体重.电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R 的阻值随压力增大而增大,滑片P 随身高增高而上滑.下列分析正确的是()A.身高越高电压表示数大B.身高越高通过R0流越小C.体重越大电流表示数越大D.体重越大压敏电阻两端电压越小【答案】A【解析】【分析】【详解】AB.由电路图可知,R与R0并联,电压表测滑片P下方电阻丝两端的电压,电流表测压敏电阻R支路的电流,因电压表的内阻很大、在电路中相当于断路,所以,人的身高变化即滑片移动时,R0接入电路中的电阻不变,因并联电路中各支路两端的电压相等,且各支路独立工作、互不影响,所以,由I=UR可知,通过R0的电流不变,故B错误;当身高越高时,滑片上移,滑片P下方电阻丝的阻值变大,由U=IR可知,滑片P下方电阻丝两端的电压变大,即电压表的示数变大,故A正确;C D.当体重越大时,压敏电阻受到的压力越大,由压敏电阻R的阻值随压力增大而增大可知,R的阻值越大,由I=UR可知,通过R的电流越小,即电流表的示数越小,故C错误;压敏电阻R两端的电压不变,仍等于电源电压,故D错误.2.如图(a)所示的电路中,当开关S闭合后,电路中通过的电流是0.1 A,电压表V1和V2的示数如图(b)所示,则灯L1、L2两端的电压可能是A.0.9 V,3.6 V B.0.9 V,0 VC.4.5 V,0 V D.4.5 V,4.5 V【答案】ABC【解析】【详解】由电路图可知,两灯泡串联,电压表V2测电源的电压,V1测灯L1两端的电压。
电路可能会存在以下几种情况:(1)若电路正常时:因串联电路中总电压等于各分电压之和,且V2偏转的角度等于V1偏转的角度,所以,电压表V2选择的量程为0~15V,分度值为0.5V,电源的电压U=4.5V;电压表V1选择的量程为0~3V,分度值为0.1V,灯泡L1两端的电压U1=0.9V;则灯泡L2两端的电压为:U2=U-U1=4.5V-0.9V=3.6V;(2)若L1短路,V1偏转的角度为零,图中没有这种情况;(3)若L2短路,则L2的电压为零,V1和V2测L1的电压,也就是电源电压,即示数相同,若都是大量程,即都是4.5V,若都是小量程,即都是0.9V;即则灯L1、L2两端的电压可能是4.5V、0;或0.9V、0;(4)若L1断路,V1和V2测电源电压,即示数相同,若都是大量程,即都是4.5V,若都是小量程,即都是0.9V,但电路中无电流,不符合题意;(5)若L2断路,V1不能和电源相连,故示数为零;V2测电源电压,若是大量程,即是4.5V,若是小量程,即是0.9V,但电路中无电流,不符合题意;故选ABC3.如实物图所示,以下判断正确的是( )A.灯L1与灯L2并联,电压表测灯L1两端的电压B.灯L1与灯L2并联,电压表测灯L2两端的电压C.灯L1与灯L2串联,电压表测灯L1两端的电压D.灯L1与灯L2串联,电压表测灯L2两端的电压【答案】C【解析】【分析】【详解】由实物图可知,电流从正极出发经开关、电流表、灯泡L2、L1回负极,电压表并联在L1两端,则灯L1与灯L2串联,电压表与灯L1并联,所以电压表测灯L1两端的电压,故C正确,ABD错误.故选C.4.下列有关说法正确的是()A .电路两端有电压,电路中一定有电流B .影响电阻大小的因素是材料和长度C .电动机工作时产热的多少可用Q=UIt 计算D .电功率是表示电流做功快慢的物理量【答案】D【解析】【分析】电压是形成电流的原因;电路中有电压且电路是通路,电路中才有电流.导体的电阻与导体的材料、长度、横截面积有关.电动机工作时产热多少克通过焦耳定律计算,即2Q I Rt =.电功率的物理意义是表示电流做功快慢的物理量.【详解】A 、电路两端有电压,电路中不一定有电流,还要看电路是否是通路;故A 错误;B 、导体的电阻与导体的材料、长度、横截面积有关.故B 错误;C 、电动机不属于纯电阻电路,故产热多少只能用2Q I Rt =计算.故C 错误;D 、电功率是表示电流做功快慢的物理量;故D 正确;故选D .【点睛】此题考查电学的多个知识点,理解电压与电流的关系、明确影响电阻的诸多因素、理解电动机属于非纯电阻电路、理解电功率的意义;可解答此题.5.如图为某均匀金属薄板,现测得接线柱A 、B 之间的电阻为R .如果将该电阻板均匀分成9块,并挖去其中一小块,则此时A 、B 之间的电阻变为A .89RB .76RC .910RD .67R 【答案】B【解析】【详解】如图将电阻板看作三个相同电阻串联而成,分别将1、2、3看作一个电阻,4、5、6看作一个电阻,7、8、9看作一个电阻,则由串联电阻规律可知,每个电阻阻值为13R,每个电阻由三个相同的块并联组成,设每块电阻阻值为R x,则由并联电阻规律可知:111113x x xRR R R=++解得R x=R;则当挖去其中一块后,变为两个阻值为R的电阻并联,整体再与两个阻值为13R的电阻串联,则由串并联电阻规律可知总电阻为:AB11721136R R RR R'=+⨯=+故选B。
6.如图所示的电路中,电源两端电压为6V并保持不变,定值电阻1R的阻值为10Ω,滑动变阻器2R标有“50Ω 0.5A”字样,电压表量程为0~3V,电流表量程为0~0.6A。
当开关S闭合,为保证电路安全,下列说法中正确的是A.滑动变阻器的阻值变化范围是0Ω~50ΩB.滑动变阻器的阻值变化范围是2Ω~50ΩC.电流表的示数变化范围为0.1A~0.6AD.电压表的示数变化范围为1V~3V【答案】D【解析】【分析】【详解】由题意知当电压表示数为3V时,滑动变阻器的阻值最小,此时的电流最大,此时电流的大小为2113V=0.3A10ΩUI I IR====此时滑动变阻器的两端电压为216V-3V=3VU U U=-=此时滑动变阻器的阻值为2223V=10Ω0.3AU R I == 当滑动变阻器的阻值250ΩR =时,电流最小,电压表的示数最小,此时电流的大小为126V ==0.1A +10Ω+50ΩU U I R R R == 电压表的示数为 110.1A 10Ω=1V U I R ==⨯所以滑动变阻器的阻值变化范围是10Ω~50Ω,电流表的示数变化范围为0.1A ~0.3A ,电压表的示数变化范围为1V ~3V ,故选D 。
7.如图,电源电压保持不变,闭合开关后,将滑动变阻器R 2的滑片P 向右移动的过程中,下列说法正确的是( )A .电流表A 的示数变大,电压表V 2的示数变小B .电压表V 2 的示数与电流表A 的示数的比值不变C .电流表A 的示数变小,电压表V 2的示数不变D .电压表V 1与电压表V 2的示数之和不变【答案】D【解析】【分析】【详解】 A .由电路图可知,R 1与R 2串联,电压表V 1测R 1两端的电压,电压表V 2测R 2两端的电压,电流表测电路中的电流,将滑动变阻器R 2的滑片P 向右移动的过程中,接入电路中的电阻变大,电路中的总电阻变大,由=U I R可知,电路中的电流变小,即电流表A 的示数变小,故A 错误;B .由电压表V 2 的示数变大、电流表A 的示数变小可知,电压表V 2的示数与电流表A 的示数的比值变大,故B 错误;C .由=U IR 可知,R 1两端的电压变小,即电压表V 1的示数变小,因串联电路中总电压等于各分电压之和,所以,R 2两端的电压变大,即电压表V 2的示数变大,故C 错误;D .因电源电压保持不变,两电压表的示数之和即为电源的电压,所以,电压表V 1与电压表V 2的示数之和不变,故D 正确。
8.如图所示,电源电压不变,闭合开关S ,当滑动变阻器滑片P 向右移动时( )A.电流表A1示数变小,电压表V示数不变B.电流表A2示数变大,电压表V示数不变C.电压表V示数与电流表A1示数比值不变D.电压表V示数与电流表A2示数比值变小【答案】C【解析】【分析】【详解】AB.由电路图可知,R1与R2并联,电流表A1测R1支路的电流,电流表A2测干路电流,电压表测电源的电压。
因电源电压不变,所以,当滑动变阻器滑片P向右移动时,电压表V 的示数不变。
因并联电路中各支路独立工作、互不影响,所以,通过R1的电流不变,即电流表A1的示数不变;当滑动变阻器滑片P向右移动时,滑动变阻器接入电路中的电阻变大,由=UIR可知,通过R2的电流变小,因并联电路中干路电流等于各支路电流之和,所以,干路电流变小,即电流表A2的示数变小。
综上可知,电压表V的示数不变,电流表A1的示数不变,电流表A2的示数变小,故AB错误;CD.因为电压表V的示数不变,电流表A1的示数不变,电流表A2的示数变小,所以电压表V的示数与电流表A1的示数的比值不变,电压表的示数与电流表A2的示数的比值变大,故C正确,D错误。
故选C。
9.如图所示,电源电压为3V,闭合开关S,电压表的示数为2V,忽略温度对灯丝电阻的影响。
则()A.通过灯泡L1的电流比L2的电流大B.灯泡L1两端的电压是1VC.灯泡L1和L2的电阻之比是2∶1D.若灯泡L2灯丝烧断,电压表示数为零【答案】CD【解析】【分析】【详解】A .从图中可以看到,这是一个串联电路,串联电路电流处处相等,所以通过灯泡L 1的电流和L 2的电流一样大,A 项不合题意;B .从图中可以看到,电压表测的是灯泡L 1的电压,电压表的示数是2V ,那么灯泡L 1两端的电压是2V ,B 项不合题意;C .根据串联电路的电压规律可知,灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是 121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1,选项C 符合题意;D .若灯泡L 2灯丝烧断,那么没有电流流过L 2,也没有电流流过电压表,电压表示数为零,选项D 符合题意。
故选CD 。
10.如图所示电路,闭合开关,电压表V 1的示数为6V ,V 2的示数为3.4V ,下列说法不正确的是( )A .电源电压为6VB .将电压表V 2换成电流表,则L 1与L 2并联C .将电压表V 2换成电流表,则L 1亮,L 2不亮D .L 1两端电压为2.6V【答案】B【解析】【分析】【详解】A .由图可知,电压表V 1测量的是灯泡L 1和L 2组成的串联电路的总电压,电压表V 1的示数为6V ,即电源电压为6V ,故A 正确,A 不符合题意;B C .将电压表V 2换成电流表,则灯泡L 2被短路,电路为L 1的简单电路,因此灯泡L 1亮,L 2不亮,故B 错误,C 正确,B 符合题意,C 不符合题意;D .电压表V 1测量的是电源电压,电压表V 2测量的是灯泡L 2两端的电压。
