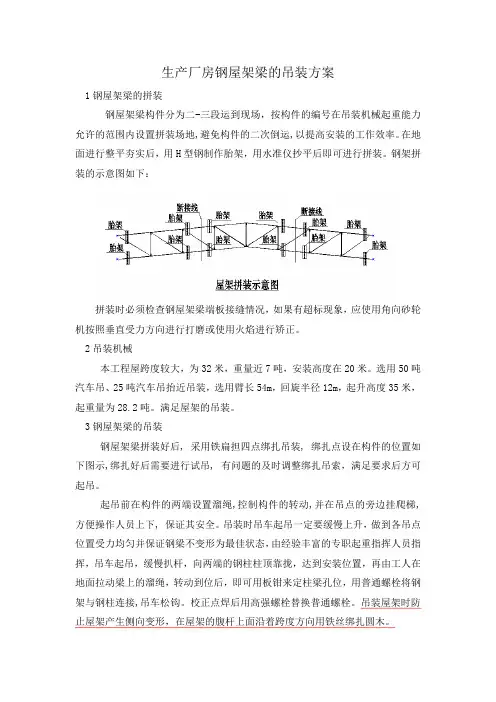

生产厂房钢屋架梁的吊装方案1钢屋架梁的拼装钢屋架梁构件分为二-三段运到现场,按构件的编号在吊装机械起重能力允许的范围内设置拼装场地,避免构件的二次倒运,以提高安装的工作效率。

在地面进行整平夯实后,用H型钢制作胎架,用水准仪抄平后即可进行拼装。

钢架拼装的示意图如下:拼装时必须检查钢屋架梁端板接缝情况,如果有超标现象,应使用角向砂轮机按照垂直受力方向进行打磨或使用火焰进行矫正。

2吊装机械本工程屋跨度较大,为32米,重量近7吨,安装高度在20米。

选用50吨汽车吊、25吨汽车吊抬近吊装,选用臂长54m,回旋半径12m,起升高度35米,起重量为28.2吨。

满足屋架的吊装。

3钢屋架梁的吊装钢屋架梁拼装好后, 采用铁扁担四点绑扎吊装, 绑扎点设在构件的位置如下图示,绑扎好后需要进行试吊, 有问题的及时调整绑扎吊索,满足要求后方可起吊。

起吊前在构件的两端设置溜绳,控制构件的转动,并在吊点的旁边挂爬梯, 方便操作人员上下, 保证其安全。

吊装时吊车起吊一定要缓慢上升,做到各吊点位置受力均匀并保证钢梁不变形为最佳状态,由经验丰富的专职起重指挥人员指挥,吊车起吊,缓慢扒杆,向两端的钢柱柱顶靠拢,达到安装位置,再由工人在地面拉动梁上的溜绳,转动到位后,即可用板钳来定柱梁孔位,用普通螺栓将钢架与钢柱连接,吊车松钩。

校正点焊后用高强螺栓替换普通螺栓。

吊装屋架时防止屋架产生侧向变形,在屋架的腹杆上面沿着跨度方向用铁丝绑扎圆木。

4钢屋架梁的固定、校正及其它构件的安装第一榀钢屋架吊装完成后使用四根揽风绳加设临时地锚固定,每两根缆风绳拉在屋架长度1/3长度下弦处,在固定的同时,用吊锤检查其垂直度,如偏差超出规范要求,用缆风绳调整;第二榀钢屋架安装完成后,立即安装两榀之间的下弦剪刀撑及拉杆,如偏差较大,以调整好的第一榀为基准,在两榀钢屋架之间拉设手拉葫芦调整第二榀钢屋架,下弦之间剪刀撑及拉杆安装完成后,立即调整每二榀钢屋架的垂直度,调整完成后进行二榀钢屋架上弦之间的剪刀撑及拉杆的安装。

屋架吊装施工方案

屋架吊装施工方案

钢屋架吊装施工方案1、吊装前的准备工作(1)构件安装前先对柱顶轴线和标高进行复检,对所有制作的屋架、支撑等进行复测,并做好记录编号。

(2)为避免屋架吊装时产生侧向变形,在吊装前应以杉木加强。

(3)校对构件编号与图纸是否相符。

(4)检查索具、夹具等是否符合要求,并进行试吊。

(5)现场施工道路应填平压实、独立柱基础回填土应回填夯实。

(6)对所有施工人员进行技术、安全交底。

(7)将柱轴线全部引至预埋铁板上,并做好标志。

(8)将屋架底脚铁板与预埋螺栓固定。

2、机械的选择3、施工现场管理人员配备情况:4、具体施工人员配备5、吊装顺序及时间根据本工程实际情况,起吊进场后首先将拼装好的屋架移至相应的位置,然后将屋架扶直,按照土建划分的施工段由两侧向中间进行吊装。

吊装时间为8:00-17:00,夜晚严禁吊装。

每日吊装数量为3-4榀屋架。

6、具体施工方法(1)屋架采用横吊梁四点绑扎,绑扎时吊索与水平面的夹角不宜小于45º。

(具体位置见示意图)(2)两台吊机根据各自机械性能和运至安装就位时的回转半径位置,确定停机位置,屋架起吊时,先将屋架吊离地面50cm左右,确保无误后再起钩上升吊装。

起吊在屋架的两端各系一根回风绳用于控制构件的方向。

(3)钢屋架吊至安装所需高度后,二台吊机必须统一指挥,中心柱两侧两榀屋架对称同时起吊,同时对称降钩就位。

到位后,必须严格控制吊索,不能一次性松得太多,应该等两边钢屋架全部调至安装轴线位置后再同时下降,直到达到安装所需要求,严禁一边先就位安装。

第一榀钢屋架校正后与山墙预埋件固定,第二榀屋架用开间尺来固定。

对平面弯曲较大处,可用手拉葫芦进行调整,松钩以后,安装支撑和檩条等。

(4)屋架主要校正垂直偏差。

规范规定:屋架上弦(在跨中)对通过两个支座中心的垂直面偏差不得大于h/250(h为屋架高度,为10㎜)。

屋架吊装就位后,用L100×80×10与柱顶预埋件焊接,使屋架临时固定在该范围中。
