机加工表面粗糙度
机加工表面粗糙度
基本概念4.1.1表面粗糙度的定义表面粗糙度(Surface roughness )是指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性性它是一种微观几何形状误差，也称为微观不平度。
表面粗糙度应与形状误差(宏观几何形状误差)和表面波度区别开。
通常，波距小于1mm的属于表面粗糙度,波距在1~10mm的属于表面波度，波距大于10mm的属于形状误差，如图 4-1所示。
倒矗匪AB54J戒却期Bi HU谀JE剧形状餾臺的缥合越晌4.1.2表面粗糙度对机械零件使用性能的影响表面粗糙度的大小对零件的使用性能和使用寿命有很大影响。
1.影响零件的耐磨性表面越粗糙，摩擦系数就越大，相对运动的表面磨损得越快。
然而，表面过于光滑，由于润滑油被挤出或分子间的吸附作用等原因，也会使摩擦阻力增大和加速磨损。
2.影响配合性质的稳定性零件表面的粗糙度对各类配合均有较大的影响。
对于间隙配合，两个表面粗糙的零件在相对运动时会迅速磨损，造成间隙增大，影响配合性质；对于过盈配合，在装配时表面上微观凸峰极易被挤平，产生塑性变形，使装配后的实际有效过盈减小，降低联接强度；对于过渡配合，因多用压力及锤敲装配，表面粗糙度也会使配合变松。
3.影响疲劳强度承受交变载荷作用的零件的失效多数是由于表面产生疲劳裂纹造成的。
疲劳裂纹主要是由于表面微观峰谷的波谷所造成的应力集中引起的。
零件表面越粗糙，波谷越深，应力集中就越严重。
因此，表面粗糙度影响零件的抗疲劳强度。
4.影响抗腐蚀性粗糙表面的微观凹谷处易存积腐蚀性物质，久而久之，这些腐蚀性物质就会渗入到金属内层，造成表面锈蚀。
此外，表面粗糙度对接触刚度、密封性、产品外观、表面光学性能、导电导热性能以及表面结合的胶合强度等都有很大影响。
所以，在设计零件的几何参数精度时，必须对其提出合理的表面粗糙度要求，以保证机械零件的使用性能。
表面粗糙度的选用4.3.1 评定参数的选用1.幅度参数的选用幅度参数是标准规定的基本参数，可以独立选用。
表面粗糙度选择原则及其机加工方法
表面粗糙度选择很详细的37．表面粗糙度如何选择？答：表面粗糙度的选择既要满足零件表面的使用功能要求，又要考虑加工的经济性。
38．用类比法确定表面粗糙度时，对高度参数一般按哪些原则选择？答：同一零件上，工作表面的表面粗糙度值应小于非工作表面。
摩擦表面的表面粗糙度值应小于非摩擦表面；滚动摩擦表面的表面粗糙度值应小于滑动摩擦表面；运动速度高、单位压力大的表面粗糙度值应小。
受循环载荷的表面及易引起应力集中的部位（如圆角、沟槽）表面粗糙度值应选得小些。
配合性质要求高的结合表面，配合间隙小的配合表面以及要求连接可靠，受重载的过盈配合表面等都应取较小的表面粗糙度值。
配合性质相同，零件尺寸越小，其表面粗糙度值应越小。
同一精度等级，小尺寸比大尺寸、轴比孔的表面粗糙度值要小。
对于配合表面，其尺寸公差、形状公差、表面粗糙度应当协凋，一般情况下有一定的对应关系。
39．表面粗糙度Ra为50-100μm时，表面形状什么特征，如何应用？答：表面形状特征为明显可见刀痕，应用于粗造的加工面，一般很少采用。
铸、锻、气割毛坯可达此要求。
40．表面粗糙度Ra为25μm时，表面形状什么特征，如何应用？答：表面形状特征为可见刀痕，应用于粗造的加工面，一般很少采用。
铸、锻、气割毛坯可达此要求。
41．表面粗糙度Ra为12.5μm时，表面形状什么特征，如何应用？答：表面形状特征为微见刀痕, 应用于粗加工表面比较精确的一级，应用范围较广，如轴端面、倒角、螺钉孔和铆钉孔的表面、垫圈的接触面等。
42．表面粗糙度Ra为6.3μm时，表面形状什么特征，如何应用？答：表面形状特征为可见加工痕迹，应用于半粗加工面，支架、箱体、离合器、皮带轮侧面、凸轮侧面等非接触的自由表面，与螺栓头和铆钉头相接触的表面，所有轴和孔的退刀槽，一般遮板的结合面等。
43．表面粗糙度Ra为3.2μm时，表面形状什么特征，如何应用？答：表面形状特征为微见加工痕迹，应用于半精加工面，箱体、支架、盖面、套筒等和其他零件连接而没有配合要求的表面，需要发蓝的表面，需要滚花的预先加工面，主轴非接触的全部外表面等。

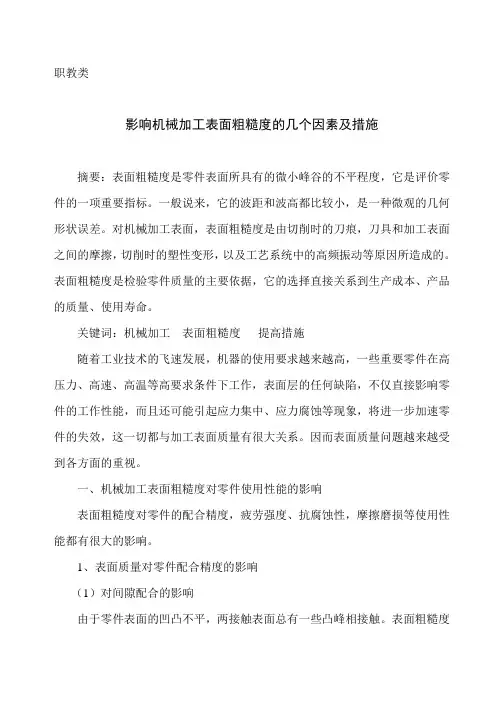

影响机械加工表面粗糙度的几个因素及措施
职教类影响机械加工表面粗糙度的几个因素及措施摘要：表面粗糙度是零件表面所具有的微小峰谷的不平程度，它是评价零件的一项重要指标。
一般说来，它的波距和波高都比较小，是一种微观的几何形状误差。
对机械加工表面，表面粗糙度是由切削时的刀痕，刀具和加工表面之间的摩擦，切削时的塑性变形，以及工艺系统中的高频振动等原因所造成的。
表面粗糙度是检验零件质量的主要依据，它的选择直接关系到生产成本、产品的质量、使用寿命。
关键词：机械加工表面粗糙度提高措施随着工业技术的飞速发展，机器的使用要求越来越高，一些重要零件在高压力、高速、高温等高要求条件下工作，表面层的任何缺陷，不仅直接影响零件的工作性能，而且还可能引起应力集中、应力腐蚀等现象，将进一步加速零件的失效，这一切都与加工表面质量有很大关系。
因而表面质量问题越来越受到各方面的重视。
一、机械加工表面粗糙度对零件使用性能的影响表面粗糙度对零件的配合精度，疲劳强度、抗腐蚀性，摩擦磨损等使用性能都有很大的影响。
1、表面质量对零件配合精度的影响（1）对间隙配合的影响由于零件表面的凹凸不平，两接触表面总有一些凸峰相接触。
表面粗糙度过大，则零件相对运动过程中，接触表面会很快磨损，从而使间隙增大，引起配合性质改变，影响配合的稳定性。
特别是在零件尺寸和公差小的情况下，此影响更为明显。
(2)对过盈配合的影响粗糙表面在装配压入过程中，会将相接触的峰顶挤平，减少实际有效过盈量，降低了配合的连接强度。
2、表面质量对疲劳强度的影响零件表面越粗糙，则表面上的凹痕就越深明，产生的应力集中现象就越严重。
当零件受到交变载荷的作用时，疲劳强度会降低，零件疲劳损坏的可能性增大。
3、表面质量对零件抗腐蚀性的影响零件表面越粗糙，则积聚在零件表面的腐蚀气体或液体也越多，且通过表面的微观凹谷向零件表层渗透，形成表面锈蚀。
4、表面质量对零件摩擦磨损的影响两接触表面作相对运动时，表面越粗糙，摩擦系数越大，摩擦阻力越大，因摩擦消耗的能量也越大，并且还影响零件相对运动的灵活性。
机械加工表面粗糙度
机械加工表面粗糙度表面粗糙度，是指加工表面具有的较小间距和微小峰谷不平度。
其两波峰或两波谷之间的距离（波距）很小（在1mm以下），用肉眼是难以区别的，因此它属于微观几何形状误差。
表面粗糙度越小，则表面越光滑。
表面粗糙度的大小，对机械零件的使用性能有很大的影响，粗糙度表示方式零件表面经过加工后，看起来很光滑，经放大观察却凹凸不平。
表面粗糙度，是指加工后的零件表面上具有的较小间距和微小峰谷所组成的微观几何形状特征，一般是由所采取的加工方法和(或）其他因素形成的。
零件表面的功用不同，所需的表面粗糙度参数值也不一样。
零件图上要标注表面粗糙度代(符）号，用以说明该表面完工后须达到的表面特性。
表面粗糙度高度参数有3种：1．轮廓算术平均偏差Ra在取样长度内，沿测量方向(Y方向）的轮廓线上的点与基准线之间距离绝对值的算术平均值。
2．微观不平度十点高度Rz指在取样长度内5个最大轮廓峰高的平均值和5个最大轮廓谷深的平均值之和。
3．轮廓最大高度Ry在取样长度内，轮廓最高峰顶线和最低谷底线之间的距离。
目前，一般机械制造工业中主要选用Ra。
Ra值按下列公式计算：Ra=1/l ∫t0｜Y(x)｜dx或近似为Ra= 1/n ∑｜Yi｜。
式中，Y为轮廓线上的点到基准线(中线）之间的距离；ι为粗糙度多用于表征钢板，因为钢板涂覆前必须要有一定得粗糙度，否则油漆的咬合力不足，容易脱落。
机械加工表面粗糙度机械加工表面质量，是指零件在机械加工后被加工面的微观不平度，也叫粗糙度，以Ra\Rz\Ry三种代号加数字来表示，机械图纸中都会有相应的表面质量要求，一般是工件表面粗糙度Ra<0.8um的表面时称：镜面。
其加工后的表面质量直接影响被加工件的物理、化学及力学性能。
产品的工作性能、可靠性、寿命在很大程度上取决于主要零件的表面质量。
一般而言，重要或关键零件的表面质量要求都比普通零件要高。
这是因为表面质量好的零件会在很大程度上提高其耐磨性、耐蚀性和抗疲劳破损能力。
机械制造中的机械加工表面粗糙度工作原理
机械制造中的机械加工表面粗糙度工作原理机械加工是指通过削、切、磨等工艺将工件原有形状进行改变以满足一定尺寸、形状和粗糙度要求的加工方法。
在机械制造过程中，机械加工表面粗糙度的控制是十分重要的，它直接影响到零件的功能和使用寿命。
本文将介绍机械加工表面粗糙度的工作原理。
一、表面粗糙度的概念表面粗糙度是指工件表面上凹凸不平的程度，通常用Ra（平均粗糙度）来表示。
在机械加工中，我们常常要求工件表面光洁度高、粗糙度小，以确保零件的密封性、运动性和装配性能。
二、机械加工表面粗糙度的影响因素机械加工表面粗糙度受到多种因素的影响，主要包括以下几个方面：1.切削参数：切削速度、进给量、切削深度等切削参数直接影响到工件表面的质量。
一般来说，切削速度越大、进给量越小、切削深度越小，工件表面的粗糙度就越小。
2.切削工具状况：切削工具的磨损情况对工件表面质量有重要影响。
切削工具磨损过度会导致切削力增大、表面粗糙度加大。
所以，及时更换和修磨切削工具能够有效控制表面粗糙度。
3.工件材料：工件材料的硬度、韧性等性质会影响机械加工的精度和表面质量。
例如，硬度较高的材料可能导致切削刀具的磨损，从而影响表面的粗糙度。
4.切削方式：不同的切削方式，如车削、铣削、磨削等，对工件表面粗糙度的影响也有所不同。
三、机械加工表面粗糙度的控制方法为了能够控制机械加工表面的粗糙度，在实际操作中可以采取以下措施：1.选择合适的工艺参数：根据工件材料、形状和要求，合理选择切削速度、进给量、切削深度等参数，以获得较小的粗糙度。
2.使用高质量的切削工具：选择具有良好刚性和耐磨性的切削工具，并保持其锋利度，以便实现更好的切削效果。
3.优化切削方式：根据工件的特点，选择合适的切削方式。
有时候，可以采用一些先进的切削方式，如超声波切削、电火花加工等，以改善表面粗糙度。
4.后续加工工艺：有时候，机械加工的表面粗糙度无法满足要求，可以考虑通过后续加工工艺来改善。
例如，研磨、抛光等方法可以使工件表面更加光滑。
机械加工表面粗糙度解释及测量
較低的光潔度對于盡快加工零件和盡量減 少輔助工作量有明顯的經濟效益。何況 在某些用途中﹐一定的粗糙性可以提高 零件的功能﹐有些零件甚至明確規定了 最大和最小粗糙度的值。舉例來說﹐具 有一定粗糙度的表面常常可以增加漆層 或其它涂敷層的黏附性。
有些多功能零件要求很復雜的表面﹐才能 最好地發揮作用。比如發動機的汽缸內 壁必須足夠光滑﹐以便為活塞環提供良 好的密封表面﹐利于壓縮﹐並防止漏氣 。同時﹐表面上還必須具有尺寸﹑數量 和分布都合適的凹點﹐為的是保持潤滑 油。
Ry(ISO,JIS)
全粗糙度高度(最大高度)---Ry(ISO,JIS); Ry=(Peakmax-Valleymin)sampling
length
Ry(DIN)
全粗糙度高度(最大高度)--Ry(DIN); 在各取樣長度內, 求出各Zi, 而在各 Zi中最大值稱為Ry(DIN)=Rmax;
•Rmax對零件表面的劃傷﹑毛刺之類的缺 陷非常敏感﹐很適合于檢驗這樣的狀態 。然而﹐由于生產過程中的個別劃痕或 毛刺往往不具有代表性﹐所以Rmax不適 于監控工序的穩定性
.(Rmax)
Rq
粗糙度幾何(平方)平均值 (Root mean square roughness, Rq)
下圖所示, Rq=(1/N Σyi2)1/2
Rt
最大高度---Rt, 由全體評價長度算出, Rp 和Rv之和. Rt=(PeakmaxValleymin)assessment length
b. Shoe/Skid VS Skidless type stylus 之用法不同: 如圖所示
Shoe/Skid type:滑動器半徑比波峰間隔 (Sm)大很多,使其運動幾乎成一直線。 若Sm過大則可用Shoe來支撐。優點易 於歸零.
机械加工影响表面粗糙度的因素及应对措施
机械加工影响表面粗糙度的因素及措施!1、机械加工零件表面粗糙度的概述那么为了较好的提高零件的性能就需要减小零件表面粗糙度，其方法是针对影响零件粗糙度的因素而采取相应的措施，这样会取得更好的效果。
2、影响表面粗糙度的因素在零件的加工过程中会使得零件表面形成一定的粗糙程度，这非常不利于零件的正常使用。
影响零件表面粗糙度的因素有刀具几何形状的影响、积削瘤的影响、工件材料的影响、加工条件的影响以及振动的影响，下面将详述影响零件表面粗糙度的因素。
2.1刀具几何形状的影响刀具是用来切割零件的工具，在切割的过程中刀具与零件的接触最为充分，那么刀具对零件的表面粗糙度影响也最大，适当的增加刀具几何形状的前角可以在较大程度上减小零件表面粗糙度，但是过度增加刀具几何形状的前角反而会使得表面粗糙度增加。
这在实际的过程中很难进行控制，容易使得零件的表面粗糙度受到较大的影响。
当前角一定时，后角越大刀具就越锋利，也更加容易进行切割。
适当的增加后角可以减小刀面与零件表面的摩擦和挤压，这样就可以有效的减小零件的表面摩擦度。
但是后角过大时就会发生切削振动，从而使得零件的表面摩擦度增加。
但是适当的后角在实际操作中也很难进行把握，所以在实际的操作中容易使得零件的表面粗糙度增加。
此外刀具的前刀面与后刀面对零件的表面粗糙度也有一定的影响，如果刀具的前刀面和后刀面粗糙值较小，那么零件的表面粗糙度就越小。
因为刀具的前后刀面越光滑就越锋利，在切割的过程中就不容易产生缺口，从而使得零件的表面粗糙度减小。
由此可见刀具的几何形状对于零件表面粗糙度的大小有着非常重要的影响，所以在降低零件表面粗糙度的过程中药着重考虑这个影响因素。
2.2积削瘤的影响积削瘤所指的是在金属切削过程中，会有一些从工件上掉下来的金属冷焊并层积在前刀面上，这样就会形成一个非常坚硬的金属堆积物，这个金属堆积物的硬度是工件硬度的2~3倍，能够代替刀刃进行切削，但是在不断的切削过程中会逐渐掉落，这个金属堆积物所指的就是积削瘤。
各种机械加工方法能达到的表面粗糙度
94
齿轮及花键加工/滚轧/热轧
0.8〜0.4
95
齿轮及花键加工/滚轧/冷轧
0.2〜0.1
96
刮（粗）
3.2〜0.8
97
刮（精）
0.4〜0.05
98
滚压加工
0.4〜0.05
99
钳工锉削
12.5〜0.8
100
砂轮清洗
50〜6.3
车削端面（精车金属）
6.3〜1.6
16
车削端面（精车非金属
6.3〜1.6
17
车削端面（精密车金属）
0.8〜0.4
18
车削端面（精密车非金属）
0.8〜0.2
21
高速车削
0.8〜0.2
22
钻（＜^15mm）
6.3〜3.2
23
钻（＞S5mm）
25〜6.3
12.5〜6.3
26
锪倒角（孔的）
3.2〜1.6
27
71
研磨（精密）
< 0.050
72
超精加工（精）
0.8〜0.1
73
超精加工（精密）
0.1〜0.05
74
超精加工（镜面加工、两次 加工）
< 0.025
75
0.8〜0.1
76
抛光（精密）
0.1〜0.025
77
抛光（砂带抛光）
0.2〜0.1
78
抛光（砂布抛光）
1.6〜0.1
79
抛光（电抛光）
1.6〜0.012
80
螺纹加工/切削/板牙、丝锥、 自开式板牙头
3.2〜0.8
81
螺纹加工/切削/车刀或梳刀 车、铣
表面粗糙度加工方式
表面粗糙度加工方式表面粗糙度是指实物表面的不平整程度，通常用微米（μm）或纳米（nm）来表示。
在工程制造中，表面粗糙度是一个非常重要的因素，因为它直接影响着零件的功能性能、质量和寿命。
因此，精确控制和加工表面粗糙度是现代制造工艺中必不可少的环节之一。
表面粗糙度的加工方式有很多种，下面我将介绍一些常见的加工方法和技术。
1.机械加工：机械加工是最常见的表面粗糙度加工方式之一。
常用的机械加工方法有磨削、铣削、车削、镗削等。
这些方法通过切削或研磨材料的方式，去除表面的不平整部分，从而达到减小表面粗糙度的目的。
2.研磨和抛光：研磨和抛光是通过研磨机械设备和磨料来加工表面，去除不平整和尖锐的部分，并提高表面的光滑度。
这种方法常用于对精密零件的加工，如光学元件、镜面等。
3.化学处理：化学处理是一种通过化学反应来改变表面粗糙度的方法。
常见的化学处理方式包括电镀、防锈处理、阳极氧化等。
这些处理方式可以在表面形成一层保护膜或改变表面的化学性质，从而改善表面光洁度和耐腐蚀性能。
4.热处理：热处理是一种通过加热和冷却的方式来改变材料的组织结构和性能的方法。
在热处理过程中，材料的表面粗糙度也会发生改变。
例如，淬火和回火可以使材料表面形成硬度高、抗磨损性能更好的层。
5.表面喷涂：表面喷涂是一种通过将涂层喷射到工件表面，从而改变其表面粗糙度和性能的方法。
常用的喷涂方式包括喷漆、喷粉末、喷涂液等。
这些涂层可以增加表面的光滑度、硬度和耐腐蚀性能。
6.激光加工：激光加工是一种非接触式加工方式，可以对材料进行高精度的加工。
激光可以通过高能量的热、蒸发和熔化的方式，去除表面的不平整部分，从而改善表面的粗糙度。
以上是一些常见的表面粗糙度加工方式，每种方式都有其适用的场合和限制。
在实际应用中，需要根据具体材料和要求选择合适的加工方式。
同时，加工后的表面粗糙度应该符合相关标准和要求，以确保零件的质量和性能。
除了加工方式之外，还可以通过优化工艺参数、采用更高精度的加工设备、改进材料和润滑剂等措施来减小表面粗糙度。
机械加工表面粗糙度对照表
63．螺纹表面粗拙度参数数值Ra 怎样选择？答：粗牙一般螺纹精度等级为 4 级时， Ra 为 0.4-0.8 μm。
粗牙一般螺纹精度等级为 5 级时， Ra 为 0.8 μm。
粗牙一般螺纹精度等级为 6 级时， Ra 为 1.6-3.2 μm。
细牙一般螺纹精度等级为 4 级时， Ra 为 0.2-0.4 μm。
细牙一般螺纹精度等级为 5 级时， Ra 为 0.8 μm。
细牙一般螺纹精度等级为 6 级时， Ra 为 1.6-3.2 μm。
64．键联合表面粗拙度参数数值Ra 怎样选择？答：联合形式为键, 沿毂槽挪动处， Ra 为 0.2-0.5 μm。
联合形式为键 , 沿轴槽挪动处， Ra 为 0.2-0.4 μm。
联合形式为键 , 不动处， Ra 为 1.6 μm。
联合形式为轴槽 ,沿毂槽挪动处， Ra 为 1.6 μm。
联合形式为轴槽 ,沿轴槽挪动处， Ra 为 0.4-0.8 μm。
联合形式为轴槽 ,不动处， Ra 为 1.6 μm。
联合形式为毂槽 ,沿毂槽挪动处， Ra 为 0.4-0.8 μm。
联合形式为毂槽 ,沿轴槽挪动处， Ra 为 1.0 μm。
联合形式为毂槽 ,不动处， Ra 为 1.6-3.2 μm。
注：非工作表面Ra 都为 6.3 μm。
65．矩形花键表面粗拙度参数数值Ra 怎样选择？答：内花键 ,外径处， Ra 为 6.3 μm。
内花键 ,内径处， Ra 为 0.8 μm。
内花键 ,键侧处， Ra 为 3.2 μm。
外花键 ,外径处， Ra 为 3.2 μm。
外花键 ,内径处， Ra 为 0.8 μm。
外花键 ,键侧处， Ra 为 0.8 μm。
66．齿轮表面粗拙度参数数值Ra 怎样选择？答：部位为齿面精度等级为 5 级时， Ra 为 0.2-0.4 μm。
部位为齿面精度等级为 6 级时， Ra 为 0.4 μm。
部位为齿面精度等级为7 级时， Ra 为 0.4-0.8 μm。
机加表面粗糙度与涂层厚度的关系
机加表面粗糙度与涂层厚度的关系随着科技的不断进步，机加工行业的发展也越来越快速。
在机加工过程中，表面粗糙度和涂层厚度是两个非常重要的因素。
表面粗糙度是指表面的凹凸不平程度，而涂层厚度是指涂层的厚度。
这两个因素之间有着密切的联系。
本文将探讨机加表面粗糙度与涂层厚度的关系。
一、表面粗糙度对涂层厚度的影响表面粗糙度对于涂层的附着力和涂层的厚度有着直接的影响。
当表面粗糙度较大时，涂层的附着力会相对较弱，涂层的厚度也会相对较薄。
因为表面粗糙度大会导致涂层与基材之间的接触面积减小，从而影响了涂层的附着力和厚度。
例如，对于金属表面的涂层，如果表面粗糙度较大，涂层的附着力就会变差，涂层的厚度也会变薄。
而如果表面粗糙度较小，涂层的附着力就会变强，涂层的厚度也会变厚。
因此，在机加工过程中，控制表面粗糙度是非常重要的。
二、涂层厚度对表面粗糙度的影响涂层厚度对表面粗糙度也有着一定的影响。
当涂层厚度较大时，表面粗糙度会相对较小。
因为涂层可以填充表面的凹凸不平处，从而使表面变得更加光滑。
例如，对于汽车车身的涂层，如果涂层厚度较大，表面粗糙度就会相对较小，从而使车身更加光滑。
而如果涂层厚度较小，表面粗糙度就会相对较大，从而使车身变得不光滑。
三、如何控制表面粗糙度和涂层厚度为了控制表面粗糙度和涂层厚度，需要采取一些措施。
例如，在机加工过程中，可以使用高精度的机床和工具，以减小表面粗糙度。
同时，在涂层施工过程中，可以使用专业的涂料和设备，以控制涂层的厚度。
此外，还可以采用一些表面处理技术，如喷砂、抛光等，以改善表面粗糙度。
同时，可以采用一些涂层技术，如喷涂、电镀等，以控制涂层的厚度。
总之，机加表面粗糙度和涂层厚度是两个相互关联的因素。
在机加工过程中，需要控制表面粗糙度和涂层厚度，以保证机件的质量和性能。
机加工倒角、未注公差与表面粗糙度规定
机加工倒角、未注公差与表面粗糙度规定一、倒角规定1、图纸应对不允许倒角的地方作出明确规定；2、图纸画出倒角且有明确标注的按图加工检验；3、图纸画出倒角而未标注的为未注倒角，未注倒角按技术要求所约定尺寸加工检验；4、图纸未画出倒角、未标明尖角且在技术要求中未作约定的，以不伤手为原则倒角，倒角大小最大不超过0.5mm；5、原则上各道工序的倒角由本道工序自行解决，倒角时遵循可机加工就不用手工操作的原则，但对某些不适合倒角的工序，工艺应综合考虑成本与美观，另行安排工序倒角；6、工艺图应考虑粗加工及半精加工时倒角应放余量的具体尺寸，无工艺图的由操作工考虑倒角余量；7、操作上应注意加工的顺序和刀具的磨损，避免倒角后仍有翻边毛刺的情况。
二、未注公差规定1、为降低成本，零件设计时在不影响零件使用性能的前提下，应尽量参照本公司仓库和市场常备材料规格来确定零件外形尺寸，材料规格见服务器temp目录下《仓库与市场常用材料规格》表，同时对精度与外观质量要求不高的零件外形尺寸应尽量选择合适的要求；2、未注公差图纸中有约定的按图纸约定加工检验；3、要求加工的未注尺寸公差图纸中未约定的按《标准公差表》中IT13级加工检验，其中孔类尺寸按正公差、轴类尺寸按负公差、位置尺寸按正负二分之一公差带；4、不要求加工的外形尺寸按《标准公差表》中IT16级加工检验，其中孔类尺寸按正公差、轴类尺寸按负公差、位置尺寸按正负二分之一公差带；5、未注形位公差图纸中未约定的按《形位公差表》中11级加工检验；6、对未注公差尺寸检验科采取抽检方式，当检验发现未注公差尺寸超出上述标准，原则上只有零件功能受到损害时，工件才能判定报废。
三、表面粗糙度1、零件表面粗糙度应满足图纸要求；2、零件表面粗糙度按标准块对比检验。
本主题由 System 于 2009-。
机加工表面粗糙度标准等级
机加工表面粗糙度标准等级
机加工表面粗糙度是指机器加工后的表面质量，通常用来描述表面的光洁度和平整度。
粗糙度标准等级是机加工表面质量的重要指标，它能够反映出机加工工艺的水平和产品质量的好坏。
下面我们来详细了解一下机加工表面粗糙度标准等级。
机加工表面粗糙度标准等级分为ISO、ANSI、JIS、DIN等多
种标准，其中ISO是国际标准，也是最为广泛使用的标准。
ISO标准将表面粗糙度分为六个等级，分别是Ra0.1、Ra0.2、Ra0.4、Ra0.8、Ra1.6和Ra3.2。
其中，Ra0.1是最为光滑的表面，Ra3.2则是最为粗糙的表面。
ANSI标准将表面粗糙度分为四个等级，分别是AA、A、B和C。
其中，AA是最为光滑的表面，C则是最为粗糙的表面。
JIS标准将表面粗糙度分为十个等级，从0级到9级，数字越
小表示表面越光滑。
DIN标准将表面粗糙度分为三个等级，分别是Rz、Ry和Ra。
在实际生产中，不同的产品对表面粗糙度的要求也不同。
例如，对于高精密度的零件加工，要求表面光洁度高，因此需要选择较高的粗糙度标准等级。
而对于一些机械设备的外壳加工，则对表面粗糙度的要求较低。
在进行机加工时，要根据产品的要求选择合适的粗糙度标准等级，并控制好加工参数，以保证加工出来的产品符合要求。
同时，在进行检测时也需要使用相应的检测仪器，例如表面粗糙度仪、光学显微镜等。
总之，机加工表面粗糙度标准等级是机器加工后的表面质量的重要指标，不同的产品对表面粗糙度有不同的要求，因此在进行机加工时需要选择合适的粗糙度标准等级，并控制好加工参数，以保证加工出来的产品符合要求。
机械加工中影响表面粗糙度的因素及解决方法(附：进给量与粗糙度换算表)
机械加工影响表面粗糙度的因素及解决方法很多机加工产品由于其使用条件的需要，对表面粗糙度提出很高的要求。
那么在实际的生产加工过程中，究竟有哪些因素会影响到表面粗糙度呢？其实简单来说无非是切削刀具、加工材料、加工参数三个大的方面。
1.切削刀具1.1刀具几何形状前角的大小影响刀刃的锐利牢固程度，决定刀具的切削性能。
合理增加刀具的前角，可减少切削层的塑性变形，减少切屑流动时的摩擦阻力；提高刀刃锋利性，从而减少切削力、切削热、切削功率，提高铣削加工精度和已加工表面质量，从而提高了刀具的耐用度。
另外，刀具前角若太大，刃口和刀刃部分的强度恶化了散热条件，容易造成崩刃。
刀具的前角选择，大致可以遵循如下原则：（1）工件材料的强度、硬度高、前角应选得小一些；反之可取较大的前角；（2）加工塑性材料，应选取较大的前角；加工脆性材料，可选取较小的前角；（3）粗加工时，为了保证刀刃有较好的强度和散热条件，前角选小点；精加工时，为了提高加工表面质量，让刀刃锋利，应选较大的前角；（4）高速钢刀具抗弯强度、抗冲击韧性好，可选择较大的前角；硬质合金刀具这两方面差，应选较小前角；（5）当机床等刚性、功率不足时，应选较大的前角，来降低切削力和切削功率，减轻振动；刀具后角主要是减少切削刃及刀具后刀面，与工件加工表面之间的摩擦。
后角太大，会削弱刃口和刀刃部分的强度与散热条件，降低刀具耐用度，造成崩刃。
刀具后角的选用，可遵循如下原则；（1）加工塑性大或弹性大的材料，为减少后刀面之间的摩擦，取大后角；加工高强度、高硬度工件，为保证刃口强度，应取较小的后角；精加工切削力小，为减少摩擦，提高加工表面质量，可取大一点的后角；（2）粗加工时，切削力大，为保证刃口的强度，可取小一点的后角；精加工切削力小，为减少摩擦，提高加工表面质量，可取小一点的后角；（3）高速钢刀具后角可比钨钢刀具后角大2~3度；（4）当铣刀的径向磨损会影响加工精度时，如键槽铣刀的圆周齿磨损后，直径减少，直接影响键槽的宽度，后角应适当减少（一般为8度）。
机加工表面粗糙度
4.1 基本概念4.1.1 表面粗糙度的定义表面粗糙度（Surface roughness）是指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性性它是一种微观几何形状误差，也称为微观不平度。
表面粗糙度应与形状误差（宏观几何形状误差）和表面波度区别开。
通常，波距小于1mm 的属于表面粗糙度，波距在1~10mm 的属于表面波度，波距大于10mm 的属于形状误差，如图4-1 所示。
4.1.2 表面粗糙度对机械零件使用性能的影响表面粗糙度的大小对零件的使用性能和使用寿命有很大影响。
1. 影响零件的耐磨性表面越粗糙，摩擦系数就越大，相对运动的表面磨损得越快。
然而，表面过于光滑，由于润滑油被挤出或分子间的吸附作用等原因，也会使摩擦阻力增大和加速磨损。
2. 影响配合性质的稳定性零件表面的粗糙度对各类配合均有较大的影响。
对于间隙配合，两个表面粗糙的零件在相对运动时会迅速磨损，造成间隙增大，影响配合性质；对于过盈配合，在装配时表面上微观凸峰极易被挤平，产生塑性变形，使装配后的实际有效过盈减小，降低联接强度；对于过渡配合，因多用压力及锤敲装配，表面粗糙度也会使配合变松。
3. 影响疲劳强度承受交变载荷作用的零件的失效多数是由于表面产生疲劳裂纹造成的。
疲劳裂纹主要是由于表面微观峰谷的波谷所造成的应力集中引起的。
零件表面越粗糙，波谷越深，应力集中就越严重。
因此，表面粗糙度影响零件的抗疲劳强度。
4. 影响抗腐蚀性粗糙表面的微观凹谷处易存积腐蚀性物质，久而久之，这些腐蚀性物质就会渗入到金属内层，造成表面锈蚀。
此外，表面粗糙度对接触刚度、密封性、产品外观、表面光学性能、导电导热性能以及表面结合的胶合强度等都有很大影响。
所以，在设计零件的几何参数精度时，必须对其提出合理的表面粗糙度要求，以保证机械零件的使用性能。
/hhxing/book/version2/f42.htm4.3 表面粗糙度的选用4.3.1 评定参数的选用1. 幅度参数的选用幅度参数是标准规定的基本参数，可以独立选用。
机加工表面粗糙度
4.1 基本概念4.1.1 表面粗糙度的定义表面粗糙度(Surface roughness )是指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性性它是一种微观几何形状误差，也称为微观不平度。
表面粗糙度应与形状误差(宏观几何形状误差)和表面波度区别开。
通常，波距小于1mm的属于表面粗糙度,波距在1~10mm的属于表面波度，波距大于10mm的属于形状误差，如图4-1所示。
倒矗匪AB54J戒却期Bi HU谀JE剧形状餾臺的缥合越晌4.1.2 表面粗糙度对机械零件使用性能的影响表面粗糙度的大小对零件的使用性能和使用寿命有很大影响。
1. 影响零件的耐磨性表面越粗糙，摩擦系数就越大，相对运动的表面磨损得越快。
然而，表面过于光滑，由于润滑油被挤出或分子间的吸附作用等原因，也会使摩擦阻力增大和加速磨损。
2. 影响配合性质的稳定性零件表面的粗糙度对各类配合均有较大的影响。
对于间隙配合，两个表面粗糙的零件在相对运动时会迅速磨损，造成间隙增大，影响配合性质；对于过盈配合，在装配时表面上微观凸峰极易被挤平，产生塑性变形，使装配后的实际有效过盈减小，降低联接强度；对于过渡配合，因多用压力及锤敲装配，表面粗糙度也会使配合变松。
3. 影响疲劳强度承受交变载荷作用的零件的失效多数是由于表面产生疲劳裂纹造成的。
疲劳裂纹主要是由于表面微观峰谷的波谷所造成的应力集中引起的。
零件表面越粗糙，波谷越深，应力集中就越严重。
因此，表面粗糙度影响零件的抗疲劳强度。
4. 影响抗腐蚀性粗糙表面的微观凹谷处易存积腐蚀性物质，久而久之，这些腐蚀性物质就会渗入到金属内层，造成表面锈蚀。
此外，表面粗糙度对接触刚度、密封性、产品外观、表面光学性能、导电导热性能以及表面结合的胶合强度等都有很大影响。
所以，在设计零件的几何参数精度时，必须对其提出合理的表面粗糙度要求，以保证机械零件的使用性能。
.c n/hhxi ng/book/versio n2/f42.htm4.3 表面粗糙度的选用4.3.1 评定参数的选用1. 幅度参数的选用幅度参数是标准规定的基本参数，可以独立选用。
机加工表面粗糙度
基本概念4.1.1 表面粗糙度的定义表面粗糙度（Surface roughness）是指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性性它是一种微观几何形状误差，也称为微观不平度。
表面粗糙度应与形状误差（宏观几何形状误差）和表面波度区别开。
通常，波距小于1mm 的属于表面粗糙度，波距在1~10mm 的属于表面波度，波距大于10mm 的属于形状误差，如图4-1 所示。
4.1.2 表面粗糙度对机械零件使用性能的影响表面粗糙度的大小对零件的使用性能和使用寿命有很大影响。
1. 影响零件的耐磨性表面越粗糙，摩擦系数就越大，相对运动的表面磨损得越快。
然而，表面过于光滑，由于润滑油被挤出或分子间的吸附作用等原因，也会使摩擦阻力增大和加速磨损。
2. 影响配合性质的稳定性零件表面的粗糙度对各类配合均有较大的影响。
对于间隙配合，两个表面粗糙的零件在相对运动时会迅速磨损，造成间隙增大，影响配合性质；对于过盈配合，在装配时表面上微观凸峰极易被挤平，产生塑性变形，使装配后的实际有效过盈减小，降低联接强度；对于过渡配合，因多用压力及锤敲装配，表面粗糙度也会使配合变松。
3. 影响疲劳强度承受交变载荷作用的零件的失效多数是由于表面产生疲劳裂纹造成的。
疲劳裂纹主要是由于表面微观峰谷的波谷所造成的应力集中引起的。
零件表面越粗糙，波谷越深，应力集中就越严重。
因此，表面粗糙度影响零件的抗疲劳强度。
4. 影响抗腐蚀性粗糙表面的微观凹谷处易存积腐蚀性物质，久而久之，这些腐蚀性物质就会渗入到金属内层，造成表面锈蚀。
此外，表面粗糙度对接触刚度、密封性、产品外观、表面光学性能、导电导热性能以及表面结合的胶合强度等都有很大影响。
所以，在设计零件的几何参数精度时，必须对其提出合理的表面粗糙度要求，以保证机械零件的使用性能。
表面粗糙度的选用4.3.1 评定参数的选用1. 幅度参数的选用幅度参数是标准规定的基本参数，可以独立选用。
对于有粗糙度要求的表面，必须选用一个幅度参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基本概念4.1.1 表面粗糙度的定义表面粗糙度（Surface roughness）是指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性性它是一种微观几何形状误差，也称为微观不平度。
表面粗糙度应与形状误差（宏观几何形状误差）和表面波度区别开。
通常，波距小于 1mm 的属于表面粗糙度，波距在 1~10mm 的属于表面波度，波距大于 10mm 的属于形状误差，如图 4-1 所示。
4.1.2 表面粗糙度对机械零件使用性能的影响表面粗糙度的大小对零件的使用性能和使用寿命有很大影响。
1. 影响零件的耐磨性表面越粗糙，摩擦系数就越大，相对运动的表面磨损得越快。
然而，表面过于光滑，由于润滑油被挤出或分子间的吸附作用等原因，也会使摩擦阻力增大和加速磨损。
2. 影响配合性质的稳定性零件表面的粗糙度对各类配合均有较大的影响。
对于间隙配合，两个表面粗糙的零件在相对运动时会迅速磨损，造成间隙增大，影响配合性质；对于过盈配合，在装配时表面上微观凸峰极易被挤平，产生塑性变形，使装配后的实际有效过盈减小，降低联接强度；对于过渡配合，因多用压力及锤敲装配，表面粗糙度也会使配合变松。
3. 影响疲劳强度承受交变载荷作用的零件的失效多数是由于表面产生疲劳裂纹造成的。
疲劳裂纹主要是由于表面微观峰谷的波谷所造成的应力集中引起的。
零件表面越粗糙，波谷越深，应力集中就越严重。
因此，表面粗糙度影响零件的抗疲劳强度。
4. 影响抗腐蚀性粗糙表面的微观凹谷处易存积腐蚀性物质，久而久之，这些腐蚀性物质就会渗入到金属内层，造成表面锈蚀。
此外，表面粗糙度对接触刚度、密封性、产品外观、表面光学性能、导电导热性能以及表面结合的胶合强度等都有很大影响。
所以，在设计零件的几何参数精度时，必须对其提出合理的表面粗糙度要求，以保证机械零件的使用性能。
表面粗糙度的选用4.3.1 评定参数的选用1. 幅度参数的选用幅度参数是标准规定的基本参数，可以独立选用。
对于有粗糙度要求的表面，必须选用一个幅度参数。
对于幅度方向的粗糙度参数值在~μm的零件表面，标准推荐优先选用Ra。
这是因为Ra能够比较全面地反映被测表面的微小峰谷特征，同时，上述范围内用轮廓仪能够很方便地测出被测表面Ra的实际值。
对于Ra在~100 和~ 的零件表面可以选用Rz。
图4-11中，五种表面的轮廓最大高度参数相同，但使用质量显然不同。
因此，对于有特殊要求的少数零件的重要表面，需要加选附加参数RSm或Rmr(c)。
2. 附加参数的选用参数RSm和Rmr(c)一般不能作为独立参数选用，只能作为幅度参数的附加参数选用。
对于有特殊要求的表面，如喷涂均匀、涂层有极好的附着性和光洁性等，RSm作为附加参数选用。
对于有较高支撑刚度和耐磨性的表面，Rmr(c) 作为附加参数选用。
4.3.2 参数值的选用1. 表面粗糙度的参数值在GB/T 1031—95中，已经将表面粗糙度的参数值标准化。
表4-1?表4-4分别是参数Ra、Rz、RSm和Rmr(c)的参数值。
表4-1 Ra的参数值（摘自GB/T1031-95）μm50100?25 ?表4-2 Rz的数值（摘自GB/T1031-95）μm100 1600200 ?25 400 ?50 800 ?注：这里的Rz对应GB/T 3505-83的Ry表4-3 RSm的数值（摘自GB/T1031-95）mm注：这里的RSm对应GB/T 3505-83的Sm表4-4 Rmr(c)（%）的数值（摘自GB/T 1031-95）10 15 20 25 30 40 50 60 70 80 90选用轮廓的支承长度率参数Rmr(c)时，必须同时给出轮廓水平位置c值。
它可用微米或Rz的百分数表示，百分数系列如下：Rz的5，10，15，20，25，30，40，50，60，70，80，90%。
2. 表面粗糙度参数值的选用设计时应按标准规定的参数值系列（表4-1?表4-4）选取各项参数的参数值。
选用原则是在满足功能要求的前提下，参数的允许值尽量大（Rmr(c)尽量小）。
以便于加工，降低成本，获得较好的经济效益。
选用方法目前多采用类比法。
根据类比法初步确定参数值，同时还要考虑下列情况：同一个零件上，工作表面比非工作表面的Ra或Rz值小。
摩擦表面比非摩擦表面、滚动摩擦表面比滑动摩擦表面的Ra或Rz值小。
运动速度高、单位面积压力大、受交变载荷作用的零件表面、以及最易产生应力集中的沟槽、圆角部位应选用较小的粗糙度数值。
要求配合稳定、可靠时，粗糙度参数值应小些。
如，小间隙配合表面、受重载作用的过盈配合表面，都应选用较小的粗糙度数值。
协调好表面粗糙度参数值与尺寸及形位公差的关系。
通常，尺寸、形位公差值小，表面粗糙度Ra或Rz值也要小；尺寸公差等级相同时，轴比孔的粗糙度数值要小。
防腐蚀性、密封性要求高，或外形要求美观的表面应选用较小的粗糙度数值。
凡有关标准已对表面粗糙度作出规定的标准件或常用典型零件（例如，与滚动轴承配合的轴颈和基座孔、与键配合的轴槽、轮毂槽的工作面等），应按相应的标准确定其表面粗糙度参数值。
表4-5和表4-6分别列出了各类配合要求的孔、轴表面粗糙度参数的推荐值和各种加工方法可能达到的表面粗糙度数值，供参考。
表4-5 各类配合要求的孔、轴表面粗糙度参数的推荐值表4-6 不同加工方法可能达到的表面粗糙度4.3.3 取样长度的选用一般情况下，在测量Ra、Rz时，推荐按表4-7选用对应的取样长度及评定长度值，此时取样长度值的标注在图样上或技术文件中可省略。
当有特殊要求时应给出相应的取样长度值，并在图样上或技术文件中注出。
表4-7 lr和ln的数值（摘自GB/T 1031-95）Ra/μm ≥~ >~ >~ >~ >~Rz/μm ≥~ >~ >~ >~ >~lr/mmln/mm（ln=5l）表面粗糙度符号、代号及标注图样上所标注的表面粗糙度符号、代号，是该表面完工后的要求。
4.4.1 表面粗糙度的符号表4-8是图样上表示零件表面粗糙度的符合及其说明。
若仅需要加工（采用去除材料的方法或不去除材料的方法）但对表面粗糙度的其他规定没有要求时，允许只注表面粗糙度符号。
表4-8 表面粗糙度符号（摘自GB/T131-93）符号意义及说明基本符号，表示表面可用任何方法获得。
当不加注粗糙度参数值或有关说明（例如：表面处理、局部热处理状况等）时，仅适用于简化代号标注基本符号加一短划，表示表面是用去除材料的方法获得。
例如：车、铣、钻、磨、剪切、抛光、腐蚀、电火花加工、气割等基本符号加一小圆，表示表面是用不去除材料的方法获得。
例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。
或者是用于保持原供应状况的表面（包括保持上道工序的状况）在上述三个符号的长边上均可加一横线，用于标注有关参数和说明。
在上述三个符号上均可加一小圆，表示所有表面具有相同的表面粗糙度要求4.4.2 表面粗糙度代号及其注法当允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的16%时，应在图样上标注表面粗糙度参数的上限值或下限值。
当要求在表面粗糙度参数的所有实测值中不得超过规定值时，应在图样上标注表面粗糙度参数的最大值或最小值。
1. 表面粗糙度幅度参数的标注图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。
若仅需要加工（采用去除材料的方法或不去除材料的方法）但对表面粗糙度的其它规定没有要求时，允许只注表面粗糙度符号。
幅度参数是表面粗糙度的基本参数，Ra、Rz在代号中用数值表示，单位为微米（?m），Ra 的参数值前可不标注参数代号，Rz的参数值前需标注出相应的参数代号。
表4-9是表面粗糙度幅度参数的各种代号及其意义。
表4-9 表面粗糙度幅度参数标注的释义（摘自GB/T 131-93）代号意义代号意义用任何方法获得的表面粗糙度，Ra的上限值为μm 用任何方法获得的表面粗糙度，Ra的最大值为μm用去除材料方法获得的表面粗糙度，Ra的上限值为μm 用去除材料方法获得的表面粗糙度，Ra的最大值为μm用不去除材料方法获得的表面粗糙度，Ra的上限值为μm 用不去除材料方法获得的表面粗糙度，Ra的最大值为μm用去除材料方法获得的表面粗糙度，Ra的上限值为μm，Ra的下限值为μm 用去除材料方法获得的表面粗糙度，Ra的最大值为μm，Ra的最小值为μm用不去除材料方法获得的表面粗糙度，Rz的上限值为200μm 用不去除材料方法获得的表面粗糙度，Rz的最大值为200μm用去除材料方法获得的表面粗糙度，Rz的上限值为μm，下限值为μm 用去除材料方法获得的表面粗糙度，Rz的最大值为μm，最小值为μm2. 表面粗糙度附加参数的标注若需要标注表面粗糙度的附加参数RSm或Rmr(c)时，应注在符号长边的横线下面，数值写在相应代号的后面。
图4-12中，(a)是RSm上限值的标注示例；(b)是RSm最大值的标注示例；(c)是Rmr(c)的标注示例，表示水平位置c在Rz的50%位置上，Rmr(c)为70%，此时Rmr(c)为下限值；(d)是Rmr(c)最小值的标注示例。
3. 表面粗糙度其它项目的标注表面粗糙度数值及其有关的规定在符号中注写的位置见图4-13。
取样长度应标注在符号长边的横线下面，单位为mm，见图图4-14(a)。
若按GB 10610-89的有关规定（见表4-7）选用对应的取样长度时，在图样上可省略标注。
如图样上注出的表面粗糙度要求由指定的加工方法获得时，可用文字标注在符号长边的横线上面，见图4-14(b)。
需要标注加工余量时，可在符号的左边加注加工余量数值，单位为mm，见图(c)。
需要控制表面加工纹理方向时，可在符号的右边加注加工纹理方向符号，见图4-14(d)。
常见的加工纹理方向符号见表4-10。
表4-10 加工纹理方向的符号（摘自GB/T 131-95）符号示意图符号示意图=纹理平行于标注代号的视图投影面×纹理呈两相交的方向⊥纹理垂直于标注代号的视图投影面M纹理呈多方向注：若表中所列符号不能清楚表明所要求的纹理方向，应在图样上用文字说明。
4. 表面粗糙度在图样上的标注方法表面粗糙度符号、代号一般注在可见轮廓线、尺寸界线、引出线或它们的延长线上。
符号的尖端必须从材料外指向表面，如图4-15、图4-16。
表面粗糙度代号中的数字及符号的方向必须按图4-15、图4-16的规定标注。
带有横线的表面粗糙度符号应该按图4-16的规定进行标注。
在同一图样上，每一表面一般只标注一次符号、代号，并尽可能靠近有关的尺寸线，见图4-15。
当零件所有表面具有相同的表面粗糙度要求时，其符号、代号可在图样的右上角统一标注，其符号、代号和文字说明的高度均应是图形上其它表面所注代号和文字的倍，见图4-15。
