200WLED投光灯隧道灯规格书
led隧道灯国家标准
led隧道灯国家标准LED隧道灯国家标准。
LED隧道灯是一种应用于隧道照明的新型照明产品，具有节能、环保、亮度高、寿命长等优点，因此在隧道照明领域得到了广泛的应用。
为了规范LED隧道灯的生产和使用，我国制定了一系列的国家标准，以确保LED隧道灯的质量和安全性。
本文将对LED隧道灯国家标准进行介绍和解读。
首先，LED隧道灯国家标准主要包括LED光源的性能要求、灯具的结构设计、光学性能、电气性能、防护性能等方面的要求。
其中，LED光源的性能要求包括光通量、光效、色温、色彩性能等指标，这些指标直接影响LED隧道灯的照明效果和能耗。
灯具的结构设计要求包括外壳材料的防护等级、散热设计、防水防尘设计等，以确保LED隧道灯在恶劣环境中能够正常工作。
光学性能和电气性能要求则涉及到LED隧道灯的光分布、光束角、电压、电流等参数。
防护性能要求则是为了确保LED隧道灯在使用过程中能够安全可靠地工作。
其次，LED隧道灯国家标准还规定了LED隧道灯的检测方法和标识要求。
在LED隧道灯的生产过程中，需要对其进行各项性能指标的检测，以确保LED隧道灯符合国家标准的要求。
同时，LED隧道灯需要在产品上进行相应的标识，包括产品型号、生产厂家、生产日期、防护等级等信息，以方便用户使用和管理。
最后，LED隧道灯国家标准还对LED隧道灯的安装、使用和维护提出了相应要求。
LED隧道灯的安装需要符合相关的安全规范，确保LED隧道灯能够稳固可靠地安装在隧道内部。
LED隧道灯的使用需要符合相关的电气安全规范，确保LED隧道灯在使用过程中不会对人身和财产造成危害。
LED隧道灯的维护需要定期进行，包括清洁灯具表面、检查电气连接等，以确保LED隧道灯能够长期稳定地工作。
综上所述，LED隧道灯国家标准是为了规范LED隧道灯的生产、使用和管理而制定的，它涵盖了LED隧道灯的性能要求、检测方法、标识要求、安装使用维护等方面的内容。
遵守LED隧道灯国家标准，不仅有利于提高LED隧道灯的质量和安全性，也有利于推动LED隧道灯行业的健康发展。

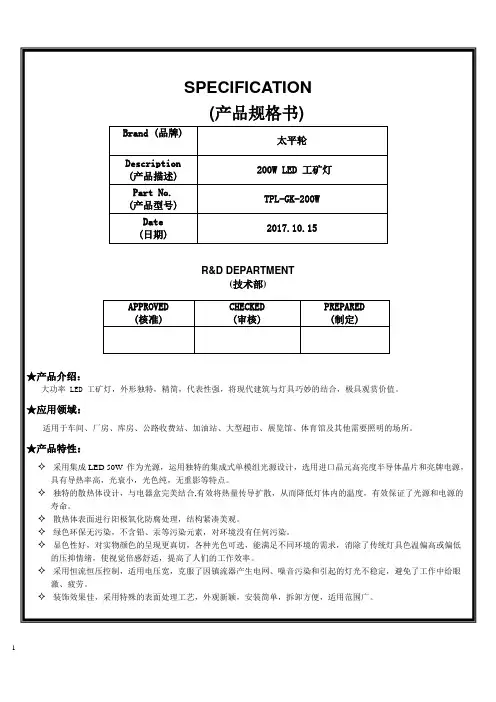

200W工矿灯规格书
★主要技术参数：输入电压Input voltage AC85V-265V 产品图片Picture 电源频率Freqency range 50HZ-60HZ总谐波失真Tatal harmonic distortion ≤9%功率因素Power factor ＞0.98LED 工作电压Working voltage DC30-36VLED 数量LED quantity 4PCSLED 功率LED consumption 200WLED光源LED lingt source 晶元LED电源LED power supply 亮牌LED 发光效率LED luminous efficiency 110-120LM/WLED 初始光通量LED luminous 暖白Warm white 20500LM 尺寸参数图Dimension 正白Pure white 21000LM冷白Cold white 20800LM灯具效率Lamp's efficiency >91%平均照度Average illuminance 高度(height)为6M ＞408LUX 高度(height)为8M ＞280LUX 高度(height)为10M ＞197LUX光斑面积Illuminance area 高度(height)为6M ￠6.5M 圆形高度(height)为8M ￠8.3M 圆形高度(height)为10M ￠10.4M 圆形照度均匀度Illuminance uniformity ＞0.8相关色温Color temperature 暖白Warm white 2700-3200K 正白Pure white 5500-6500K 冷白Cold white 7000-10000K显色指数Color rendering index 暖白WW Ra＞78 正/冷白PW/CW Ra＞80配光曲线Light distribution 对称式/圆形光斑配光方式Light design LED+反光罩二次配光LED 结点温升Junction temperature ≤ 75℃工作环境温度Working temperature -40℃——+50℃储藏环境温度Storage temperature -25℃——+65℃防护等级IP Grade IP54 配光曲线Light distribution 光源使用寿命Working life-span ＞50,000H电源连接线Connect wire 棕色Brown L 火线蓝色Blue N 零线黄/绿Yellow/Green G 地线灯头外壳颜色Color of lamp shell 银色Silver认证，证书Certificate CE, RoHS，CQC(CCC)光束角Beam angle 120度/90度（可选任一发光角度）产品净重/毛重Lamp weight : G.W./N.W. 6.5 Kg/7.05 Kg包装尺寸（CM）Lamp packing dimension 34.0*34.0*36.0 cm★使用说明1. 产品使用工作电压：AC 85V～265V 50/60Hz，请勿超出工作电压范围。

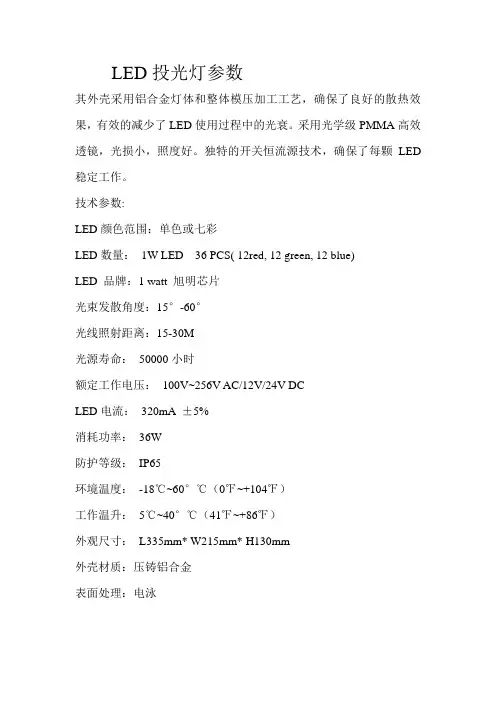

LED投光灯参数
LED投光灯参数其外壳采用铝合金灯体和整体模压加工工艺，确保了良好的散热效果，有效的减少了LED使用过程中的光衰。
采用光学级PMMA高效透镜，光损小，照度好。
独特的开关恒流源技术，确保了每颗LED 稳定工作。
技术参数:LED颜色范围：单色或七彩LED数量：1W LED 36 PCS( 12red, 12 green, 12 blue)LED 品牌：1 watt 旭明芯片光束发散角度：15°-60°光线照射距离：15-30M光源寿命：50000小时额定工作电压：100V~256V AC/12V/24V DCLED电流：320mA ±5%消耗功率：36W防护等级：IP65环境温度：-18℃~60°℃（0℉~+104℉）工作温升：5℃~40°℃（41℉~+86℉）外观尺寸：L335mm* W215mm* H130mm外壳材质：压铸铝合金表面处理：电泳灯具外观：灯具尺寸：335*215*130mm白光和暖白光批量价格：680元/件七彩内控批量价格：730元质保期为：二年技术参数:LED颜色范围：单色或七彩LED数量：1W LED 100 PCS( 12red, 12 green, 12 blue) LED 品牌：1 watt 旭明芯片光束发散角度：15°-60°光线照射距离：20-40M光源寿命：50000小时额定工作电压：100V~256V AC/12V/24V DC LED电流：320mA ±5%消耗功率：100W防护等级：IP65环境温度：-18℃~60°℃（0℉~+104℉）工作温升：5℃~40°℃（41℉~+86℉）外观尺寸：L650mm* W162mm* H150mm外壳材质：压铸铝合金表面处理：电泳外观尺寸：650mm*162mm*150mm白光、暖白光批量价格：1380元/件七彩内控批量价格：1500元/件质保期为：二年江门市凯帝光电科技有限公司。
200W光束灯说明书16CH
200W光束灯说明书16CH天玛灯光Beam 200 摇头光束灯维护保养1、本灯具应保持干燥，避免在潮湿环境下工作。
2、间歇性的使用会有效地延长本灯具的寿命。
3、为了获得良好的通风效果和灯光效果，要注意经常清洁风扇和风扇网以及透镜。
4、请勿用洒精等有机溶济擦试灯具外壳，以免造成损坏。
声明本产品在出厂进时，性能完好，包装完整。
所有使用者应严格遵守以上所陈述的警告事项和操作说明，任何因误用而导致的损坏不在本公司的保证之内，对忽视操作手册而导致的故障和问题亦不在经销商负责的范围内。
本手册如有技术改动，恕不另行通知。
产品注意事项1、为保证产品的使用寿命，本产切勿摆放在潮湿或漏水的地方，更不能在温度超过60度以上的环境工作2、不要将本产品放置在易松动或易震动的地方。
3、为避免触电的危险，本产品的维修请求助专业人士维修。
4、灯泡使用时，电源电压变化不应超过±10%，电压过高，将缩短灯泡的寿命，电压过低，则影响灯泡的光色。
5、断电后，需20分钟后使用灯具充分冷却后才能再次通电使用。
6、为保证本产品的正常使用，请仔细阅读本说明。
产品介绍·灯泡：PHILIPS 5R 189W 或欧司朗230W·通道模式：16个国际标准DMX512通道·水平扫描：540°(16bit精度扫描) 电子纠错·垂直扫描：270° (16bit精度扫描) 电子纠错·色片盘：14个色片+白光，带单向旋转的彩虹效果,全色走与半色走两种模式切换·图案片: 17个图案片+白光，带双向旋转的彩虹效果·频闪：频闪频率最高可以13次每秒，并可选择随机频闪及脉冲频闪·雾化：0%~100%线性雾化，·开关电源:使产品更轻,性能更稳定,短路自动保护·控台亮泡与控台复位功能,带延时功能电源: AC210~240V, 50/60HZ净重: 14kgs毛重: 16kgs菜单功能：中英文液晶显示，请根据彩单提示进行操作。
200wLED投光灯规格书
★主要技术参数：输入电压Input voltag AC85V-265V 产品图片Picture 电源频率Freqency range 50HZ-60HZ总谐波失真Tatal harmonic distortion ≤9%功率因素Power factor ＞0.95LED 工作电压Working voltage DC30-36VLED 数量LED quantity 2PCx100wLED 功耗LED consumption 200W系统总功耗System consumption 222WLED 发光效率LED luminous efficiency 90-100LM/WLED 初始光通量LED luminous 暖白Warm white 19000LM 尺寸参数图Dimension 正白Pure white 19600LM冷白Cold white 19900LM灯具效率Lamp's efficiency >90%光斑面积Illuminance area 高度(height)为6M 18 *10M 高度(height)为8M 24*13M 高度(height)为10M 32*17M照度均匀度Illuminance uniformity ＞0.6相关色温Color temperature 暖白Warm white 2700-3500K 正白Pure white 5500-6500K 冷白Cold white 7000-10000K显色指数Color rendering index 暖白WW Ra＞78 正/冷白PW/CW Ra＞85配光曲线Light distribution 对称式/矩形光斑配光方式Light design LED+反光罩二次配光LED 结点温升Junction temperature ≤60℃工作环境温度Working temperature -30℃——+55℃储藏环境温度Storage temperature -25℃——+65℃防护等级IP Grade IP65 配光曲线Light distribution 光源使用寿命Working life-span ＞50,000H电源连接线Connect wire 棕色Brown L 火线蓝色Blue N 零线黄绿Yellow/Green G 地线灯头外壳颜色Color of lamp shell 黑色Black 认证，证书Certificate CE, RoHS 光束角Beam angle 120度★使用说明1. 产品使用工作电压：AC 85V～265V 50/60Hz，请勿超出工作电压范围。
200w路灯规格书(15米)
格
书
实物图Picture of real products
外形尺寸Dimension（mm）
●点光源参数Features
项目Item
功耗output power
200W
外观尺寸Dimension
702*400*168MM
LED数量LED Amount
144PCS
发光颜色Light color
white
工作环境温度working environment
℃
-370C–+550C
适应湿度Working humidity
≥95%
储存条件storage condition
℃
-40℃-80℃
额定电压Inputvoltage
V
AC220V
输入电流Input current
A
0.9A
防护等级Waterproof
φ60
包装规格Packing Specifications
830*470*330MM
安装高度Installation Height
10-12M
照度范围Iumination Range
≥14M/40M
●技术要求technical request
项目item
单位units
参数范围Parameter range
D、不需要镇流器和其它附助照明配件，可省大量照明维护工时及费用。
E、该产品已获国家专利及推广。
●应用场所
1.道路，街道照明
●注意事项
1．请用正确的电源供电。
2．使用前请认真阅读产品安装说明书。
IP65
●LED参数（LEDParameter range）
投光灯规格书
产品规格书
产品名称:LEDHigh-Bay/LED工矿灯
产品型号:RT-120W/150W
（使用前请阅读此规格书）
产品描述：
▪采用新型高亮芯片的LED，显色性高，寿命长达50000小时，较传统光源工矿灯节能70%以上。
光学参数：
a. b.
以上为110WLED 工矿灯暗室自然条件下测
※
所有尺寸单位均为毫米。
所示:接入100-240V ～电网，黑色/棕色线接火线，白色
工矿灯装进PE 袋，用EPE 珍珠泡棉盖 包装好后，然后置入外纸箱中。
包装信息表 包装数量
1件/箱出货标签客户名称：订单号码：产品名称：---- 5m 7m 8m
82.5M2
63M2 32.2M2 LED 工矿灯LEDFloodLight
PE 袋
PEpackage 包装右盖Packingrightcover 外纸箱Outercarton
包装左盖Packingleftcover
注意事项：
▪产品轻拿轻放，小心损坏产品
▪安装与维修须交由专业人员。
▪避免长时间直视LED的发光面。
▪清洁灯具时，确保电源关闭，用较干的布进行清洁。
▪
▪
▪。
200W投光灯规格及参数 2
光斑面积 llluminance Area
13.3*13.3M
16.5*16.5M
19.8*19.8M
照度均匀度llluminance uniformity
>0.6
显色指数color Rendering lndex
WW:Ra﹥68;PW/CW:Ra﹥75
光束角 Beam angle
产品型号/Model number
KML-002115FL200W
LED功耗/LED consuptions
174.6w
系统功耗 system consumptions
224W
LED初始光通量LED initial flux
19992LM
20058LM
22000LM
功率因数power factor
>0.98
理型材散热，产品更节能，寿命真正超长！
◇高效节能 在相同亮度情况下,LED节能灯一千小时仅耗1度电（1W），普
通白炽灯十七小时耗１度电，普通节能灯一百小时耗１度电；
◇超长寿命 使用寿命可达三万小时以上，普通节能灯管使用寿命六千小时
，普通白炽灯使用寿命一千小时。
◇光线健康 光线中不含红、紫外线，无辐射。普通节能灯管和白炽灯光
◇安全系数高所需电压、电流较小，发热较少，无安全隐患，可用于矿场等
危险场所；
【使用范围】LED照明应用，志在取代所有传统高耗、含有害物不环保的
灯具。只要有光的地方，就有LED的存在…
防腐、防水、防尘性能好；
4、节能效果明显，采用大功率LED光源配备进口高效率电源，与钠灯
相比可节能70%以上；
5、绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染。
隧道照明配电箱技术规格书
新建青荣城际铁路技术规格书隧道照明主要灯具、设备、材料2014年3月第一节工程概况一、铁路概况新建青荣城际铁路烟荣联络线，青烟直通线，烟台南至荣成段，途径官庄、烟台南、牟平、威海北、威海、文登东、荣成。
隧道照明长度为24.021km。
二、隧道照明设计说明1、电源及供电方式（1)利用隧道内或隧道外箱式变电站为隧道照明设施供电，每座箱变供电半径原则上不超过1.5KM。
（2）隧道内正常照明采用单电源AC220/380V供电，从箱变低压母线接引供电线路至隧道照明电源箱，由隧道照明电源箱在分别馈出回路为隧道照明负荷供电。
（3）隧道内应急照明采用双电源AC220/380V供电，从箱变不同低压母线接引供电线路至隧道应急照明用EPS电源箱，由EPS电源箱再分别馈出回路为隧道应急照明负荷供电，EPS供电时间不应小于120min。
（4）斜井风机等消防负荷配电开关的过载保护仅作用于报警，不跳闸。
2、光源选择及负荷（1）正常照明光源采用30W LED灯，照明灯具自带熔断器保护。
（2）每隔500米左右设置一处作业电源（插座）箱，容量5KW，每个箱变供电臂考虑一个使用。
作业电源（插座）箱安装在综合洞室内。
3、照明控制方式(1).隧道内固定检修照明灯一个供电臂为单位设首末端控制，可以通过照明控制箱控制灯具开启和关闭。
正常照明及检修插座箱未同一回路，由正常照明控制箱控制。
照明控制箱内预留RTU设备设置条件及接线端子。
(2).隧道内应急疏散照明灯以一个供电臂为单位设首末端控制，同时设应急照明启动按钮，应急启动按钮间距不大于200米，可以通过照明控制箱和应急照明启动按钮控制灯具开启和关闭，应急疏散照明控制箱内设RTU设备，通过远动通道分别纳入到综合维修调度台及调度中心电力调度台设双重管理，火灾情况下由调度中心电力调度台直接启动隧道内所有应急照明灯具。
（3）隧道内应急疏散指示照明不设控制。
4、设备布置与安装高度（1）隧道内各配电箱均选用防护等级为IP65的不锈钢壳体明挂，箱体底边距地1.2米。
LED 投光灯 说明书
LED 投光灯说明书LED投光灯是本公司新开发的一种新型集光照明灯具，该灯采用铝合金压铸底壳，进口材料面罩，超高亮度LED光源，具有外观时尚，坚固可靠，防水防尘，亮度高，光线柔和，节能环保等特点。
灯具特点：灯具特点1、单色性好，光线柔和，发光效率高。
2、冷光源、无热幅射、无有害金属汞、绿色环保。
3、功率低、耗电小、寿命长、稳定性好、可靠性高。
4、消耗能量较同光效的白炽灯减少80%。
5、工作温度可达-30℃~40℃，低温启动正常，响应速度快。
6、灯体采用金属制成，抗冲击性好，面罩采用PC材料，光线均匀柔和，坚固耐用。
7、灯体设计新颖别致，典雅美观，具有现代照明灯具特点，安装简单，调节方便。
技术参数：技术参数光源组成：超高亮白色大功率LED输入电压：AC85~264V频率范围：47~63HZ额定亮度：>0.9发光亮度：≥53Lux(6m),≥30Lux(8m),≥18Lux(10m),≥13Lux(12m)安装高度：6~12米使用寿命：≥30.000小时工作温度：-30℃~40℃灯体与灯罩材质：铝合金和pc材料防护等级：IP65净重：2.5Kg使用说明：使用说明根据灯具的安装位置，预先埋好灯杆，将灯具安装到灯杆上，接好电源线即可。
造用场所：造用场所造合花园，小区，园林，道路等场所的照明。
大功率LED投光灯系列产品简介大功率LED投光灯系列产品主要规格有30W、50W、70W、100W、140W等，还可根据用户要求开发特殊规格的产品，该灯具还可用作高速公路隧道照明灯、广告牌射灯、厂矿照明灯、庭院灯和路灯。
该产品的主要特点有：发光强度高，，照射距离远1、发光强度高目前LED的发光效率已经达到120Lm/W，已远远超过高压钠灯（80 Lm/W）、日光灯（60 Lm/W）和其他光源，而且LED发光角度为160º~180º，所有光能量可以全部投射到被照物表面，其他光源的发光角度均为360º，所以通常只有一半光能量投射到被照物表面，因此在同样光效的情况下，LED灯的发光强度（单位角度内的光通量）比其他灯具要高一倍，因此LED灯的发光强度（即通常人们感知的灯光亮度）比其他光源高得多。
投光灯规格书
投光灯规格书Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】产品规格书产品名称: LED High-Bay/LED工矿灯产品型号: RT-120W/150W（使用前请阅读此规格书）产品描述：▪采用新型高亮芯片的LED，显色性高，寿命长达50000小时，较传统光源工矿灯节能70%以上。
▪采用带有格栅纹理的艺术面罩，提高了漫反射能力，使灯光更柔和，更均匀。
▪直接工作于100-240V～交流电下，可直接替换传统灯具。
▪特殊的电路设计，每个LED独立工作，单个LED损坏不会对整灯有影响。
▪采用具有新型散热设计，质量较传统散热器减少50%，散热能力强，降低LED 的结温，提高灯具寿命。
▪产品绿色环保，起动快，没有闪烁，没有噪音，无紫外光、红外光等辐射，不含汞等有害物质。
应用范围：灯具适用于工厂企业、超市市场、仓库等需要投光或泛光的场所。
技术参数：( T a=25℃)11 净重 ≤6.5kg12 LED 发光效率 ≥110 lm/w (5000–6500K) 13 整灯发光效率 ≥90 lm/w (5000–6500K)14 IP 防护等级 IP20 15 安装方式 吊式 16建议安装高度6m –11m备注：以上参数为基本参数，详细参数以具体各型号产品测试值为准。
光学参数：a. 配光曲线 发光角度：65°b.照度表※ 以上为110WLED 工矿灯暗室自然条件下测试数据（仅供参考），具体应用以具体产品实测数值为准。
机械尺寸：※ 所有尺寸单位均为毫米。
安装方式：(1) 接线方式如图1所示:接入100-240V ～电网，黑色/棕色线接火线，白色/蓝色线接零线，绿色/黄绿线接地线。
(2)如图2，将LED 工矿灯装入横梁或吊杆上即可。
包装方式:如上图所示，将LED 工矿灯装进PE 袋，用EPE 珍珠泡棉盖 包装好后，然后置入外纸箱中。
6957lx 7562lx 8402lx 772lx 930lx 933lx 278lx 325lx 336lx 141lx 165lx 171lx 108lx128lx131lx出货标签 客户名称： 订单号码：产品名称：3m 5m 7m 8m1m 1.28M2 82.5M263M2 32.2M2 11.6M2 照度距 离 发光区域 4000-5000K 2700-3800K 5000-6500K LED 工矿灯 LED Flood Light PE 袋PE package 包装右盖 Packing right cover 外纸箱 Outer carton 包装左盖Packing left cover▪产品轻拿轻放，小心损坏产品▪安装与维修须交由专业人员。
灯具备料函
四：支架型号待定。
2016年10月28日
灯具备料函
福建源光亚明电器有限公司：
我公司与贵公司正在签订合同中，为不耽误工期，先请贵公司将隧道灯具及投光灯灯具先给予备料。高压钠灯灯具及投光灯灯具规格型号、数量如下：
规格型号
数量
TL5-70S/NG70W隧道灯具
TL5-100S/NG100W隧道灯具
TL5-150S/NG150W隧道灯具
TL5-250S/NG250W隧道灯具
TL5-400S/NG400W隧道灯具
ZD2-250/NG250W路400/NG400W投光灯具
备注：
一：灯具为I型，对称配光，下引线，，引线采用3*1平方阻燃电缆硬线，防爆电容，70W配飞利浦高光效光源,100-400W配欧司朗高光效光源。
二：路灯具,250W,投光灯灯具ZY-400/NG400W采用欧司朗普通光源。
200W投光灯规格及参数 2
◇高效节能 在相同亮度情况下,LED节能灯一千小时仅耗1度电（1W），普
通白炽灯十七小时耗１度电，普通节能灯一百小时耗１度电；
◇超长寿命 使用寿命可达三万小时以上，普通节能灯管使用寿命六千小时
，普通白炽灯使用寿命一千小时。
◇光线健康 光线中不含红、紫外线，无辐射。普通节能灯管和白炽灯光
120
工作电压 Working voltage
DC9-34V
输入电压 lnput voltage
AC90V-264V
频率frequency range
50HZ-60HZ
LED结点温度Junction Temperature
≤80℃
工作环境温度Working Temperature
"-40℃～+55℃"
防腐、防水、防尘性能好；
4、节能效果明显，采用大功率LED光源配备进口高效率电源，与钠灯
相比可节能70%以上；
5、绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染。
6、显色性好，对实物颜色的呈现更真切。各种光色可选，能满足不同
环境的需求，消除了传ห้องสมุดไป่ตู้灯具色温偏高或偏低引起的压抑情绪，使视
觉倍感舒适，提高了工人的工作效率。
防护等级lp Grade
lP65
光源使用寿命LED Working life-span
﹥50000H
认证，证书Certificate
CE,Rohs
净/毛重Net weight/gross weight
8.8/9.2kg
1、材质
高纯度铝质反射器、灯壳及散热体；5mm高强度钢化玻璃罩；单
颗大功率LED光源；高效率进口恒流明纬电源。
隧道LED灯具照明技术规格与要求
隧道段LED灯具技术规格与要求一、基本概况本技术要求针对隧道段照明(即基本照明)和遮光棚照明，其他出入口加强照明、引道、设备用房等照明均不包括在内，本隧道段照明(含应急照明)选用LED隧道灯，包含主线隧道暗埋段及进出口匝道暗埋段内的基本照明。
本技术要求共包括引用标准、器件技术要求、灯具技术要求、电源及调光控制、质量保证措施、企业资信和业绩，以及其它事项等十个方面。
技术要求中灯具的组成包括:灯体(含安装支架、固定螺栓等)、灯具外壳、内置式可替换LED模块、控制装置及其它各件。
二、技术规格及参数要求（一）采用标准设备的制造、试验和验收除了满足本技术规格书的要求外，还应符合如下标准:1) JTJ026.1-1999《公路隧道通风照明设计规范》2) DG/TJ08-2033-2008《道路隧道设计规范》3) GB7000.1-2007《灯具第1部分:一般安全与试验》4) GB7000.5-2005《道路与街路照明灯具的安全要求》5) QB/T3741-1999《灯具电镀、化学覆盖层》6) JT/T 609-2004《公路隧道照明灯具》7) GB 19510.1-2009《灯的控制装置第1部分:一般要求和安全要求》8 ) GB 17743-2007《电气照明和类似设备的无线电骚扰特性的限值和测量方法》9) GB 4208-2008《外壳防护等级(IP代码)》10) GB 11918-2001《工业用插头插座和藕合器第1部分:通用要求》11) GB 11919-2001《工业用插头插座和耦合器第2部分:带插销和插套的电器附件的尺寸互换性要求》12) GB/T 17624.1-1998《电磁兼容综述电磁兼容术语和定义的应用与解释》13)GB 17625.1-2003《电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)》14)GB/T 9468-2008《灯具分布光度测量的一般要求》15)GB 17945-2010《消防应急照明和疏散指示系统》16)GB/T 24825-2009《LED模块用直流或交流电子控制装置性能要求》17) GB/T 18595-2001《一般照明用设备电磁兼容抗扰度要求》（二）LED灯具技术要求LED隧道灯具采用灯具与驱动器分离式的，有关电气参数见LED驱动电源特性。
200wled灯的额定光通量
200wled灯的额定光通量（原创版）目录1.200W LED 灯的概念与特点2.额定光通量的定义与计算方法3.200W LED 灯的额定光通量分析4.200W LED 灯的应用领域与优势5.结论正文一、200W LED 灯的概念与特点200W LED 灯是一种采用 LED（Light Emitting Diode，发光二极管）作为光源的照明设备，具有高效、节能、环保、长寿命等特点。
相较于传统的照明设备，如白炽灯、荧光灯等，200W LED 灯具有更高的光效、更低的能耗、更长的寿命以及更小的体积等优点。
二、额定光通量的定义与计算方法额定光通量（Luminous Flux）是衡量光源光输出能力的重要参数，单位为流明（lm）。
其定义为光源在单位时间内发射出的可见光能量，可以通过以下公式计算：额定光通量（Φ）= 光源总光通量（Φtotal）×光源的发光效率（η）其中，光源总光通量是指光源在单位时间内发射出的所有光线的能量，发光效率是指光源发出的可见光能量占总光能量的比例。
三、200W LED 灯的额定光通量分析200W LED 灯的额定光通量取决于其采用的 LED 芯片、驱动电路以及光学设计等因素。
一般来说，200W LED 灯的额定光通量可以达到数万流明，甚至更高。
具体数值需要根据产品规格和实际测量结果来确定。
四、200W LED 灯的应用领域与优势200W LED 灯广泛应用于商业照明、工业照明、户外照明等场景，如办公室、商场、仓库、街道等。
相较于传统照明设备，200W LED 灯具有以下优势：1.高光效：200W LED 灯的额定光通量较高，能提供充足的照明效果。
2.节能：200W LED 灯的能耗较低，可节省电能，降低运行成本。
3.环保：LED 光源不含汞等有毒物质，易于回收利用，符合绿色环保要求。
4.长寿命：200W LED 灯的使用寿命较长，可降低维护更换成本。
五、结论200W LED 灯作为一种高效、节能、环保的照明设备，其额定光通量较高，能满足多种应用场景的需求。
Leviton LEO LED Fresnel, 200W 说明书
L E O L E D F r e s n e l , 200W®FEATURES• Circular light beam similar to Tungsten halogen fixtures• Excellent skin tone rendering• Available in warm white and daylight color temperatures• Guaranteed color consistency between units and over time• High-performance LED fixture• Real-time temperature monitoring to extend LED life; LNE/safe mode operation for forced high brightness when required • High quality light output • No multi-color shadows• Optical zoom models with 8-22° cone of light adjustable field angles • 1-5 channel DMX control • ETL, cETL, CE listedLEO LED Fresnel, 200WDESCRIPTIONThe Leviton LEO LED Fresnel is suitable for theaters and TV studios and reduces energy costs using the latest high-efficient LED module and PWM dimming power source. The 200 Watt, white light dimming Fresnel spotlight provides high lumen output and close-to-skin tone color rendering. The fixture features an intuitive dialing control knob and a 2.8” LCD screen showing the DMX address, LED engine temperature, dimming value, show and control modes and at a glance for easy and direct operations.APPLICATIONS • Theaters • Houses of worship • TV studios • Multi-purpose venues• ConcertsLeviton Manufacturing Co., Inc. Energy Management, Controls and Automation20497 SW Teton Avenue, Tualatin, OR 97062 tech line 800-959-6004 fax 503-404-5594©2016 Leviton Manufacturing Co., Inc. All rights reserved. Subject to change without notice.FEATURES DIAGRAMFocusing KnobFrontAccessory Slot (3)12 Hole Mounting YokeLens Clip®200ISO-FOOTCANDLE PLOT COSINE—FLOOD CANDELA PLOT—FLOODISO-FOOTCANDLE PLOT COSINE—SPOTCANDELA PLOT—SPOTSPECTRAL DISTRIBUTION—3200KSPECTRAL DISTRIBUTION—5600KL E O L E D F r e s n e l , 200W®DIMENSIONSLeviton Manufacturing Co., Inc. Energy Management, Controls and Automation20497 SW Teton Avenue, Tualatin, OR 97062 tech line 800-959-6004 fax 503-404-5594©2016 Leviton Manufacturing Co., Inc. All rights reserved. Subject to change without notice.PHOTOMETRIC DATA(3m)(5m)(7m)(9m)(11m)(3m)(5m)(7m)(9m)(11m)Top viewSide viewFront view17.12(435m 10.51”(267m m )®200G-9718/E16-aaLeviton Manufacturing Co., Inc. Energy Management, Controls and Automation20497 SW Teton Avenue, Tualatin, OR 97062 tel 800-736-6682 fax 503-404-5594 tech line (6:00AM-4:00PM PT Mon-Fri) 800-959-6004Leviton Manufacturing Co., Inc. Global Headquarters201 North Service Road, Melville, NY 11747-3138 tel 800-323-8920 fax 800-832-9538 tech line (8:30AM-7:00PM ET Mon-Fri) 800-824-3005Visit our Website at: /entertainment©2016 Leviton Manufacturing Co., Inc. All rights reserved. Subject to change without notice.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
★主要技术参数：
输入电压Input voltage AC85V-265V 产品图片Picture 电源频率Freqency range 50HZ-60HZ
总谐波失真Tatal harmonic distortion ≤9%
功率因素Power factor ＞0.95
LED 工作电压Working voltage DC30-36V
LED 数量LED quantity 4PCx50w
LED 功耗LED consumption 200W
系统总功耗System consumption 222W
LED 发光效率LED luminous efficiency 90-100LM/W
LED 初始光通量LED luminous 暖白Warm white 19000LM 尺寸参数图Dimension 正白Pure white 19600LM
冷白Cold white 19900LM
灯具效率Lamp's efficiency >90%
光斑面积Illuminance area 高度(height)为6M 18 *10M 高度(height)为8M 24*13M 高度(height)为10M 32*17M
照度均匀度Illuminance uniformity ＞0.6
相关色温
Color temperature 暖白Warm white 2700-3500K 正白Pure white 5500-6500K 冷白Cold white 7000-10000K
显色指数
Color rendering index 暖白WW Ra＞70 正/冷白PW/CW Ra＞80
配光曲线Light distribution 对称式/矩形光斑
配光方式Light design LED+反光罩二次配光
LED 结点温升Junction temperature ≤60℃
工作环境温度Working temperature -30℃——+55℃
储藏环境温度Storage temperature -25℃——+65℃
防护等级IP Grade IP65 配光曲线Light distribution 光源使用寿命Working life-span ＞50,000H
电源连接线Connect wire 棕色Brown L 火线蓝色Blue N 零线黄绿Yellow/Green G 地线
灯头外壳颜色Color of lamp shell 黑色Black 认证，证书Certificate CE, RoHS 光束角Beam angle 120度
★使用说明
1. 产品使用工作电压：AC 85V～265V 50/60Hz，请勿超出工作电压范围。
2. 由于灯具有玻璃配件，在搬运，贮存的时候请注意轻拿轻放，勿重压。
★安装使用说明
1. 通过产品安装支架上的φ12mm 安装孔位可直接用螺丝固定与安装杆或者安装面上。
2. 固定好产品上之后，可以将l支架两边的螺丝调松，然后转换支架的角度，也就是相当于调节灯具的安装角度。
3. 工作环境温度，储存。
4.安装灯具时，接线与接线处封闭好，防止漏电。
5. 外接电源线时，必须采取相应的防水、漏水的措施。
6.该灯具使用时不能违反任何防火法规。
7.安装请找专业电工，三芯电缆接线方式为红线为火线，蓝色线为零线，黄绿色线为地线。
★维护维修说明
1.维护维修前请确定已经断电。
2.定期对泛光灯的玻璃进行清洁，以保持灯具良好的透光性。
3.定期对泛光灯的外壳及散热器的灰尘进行清洁，以保持良好的散热性能。
4.注意不要用水或者腐蚀性强的溶液进行清洁，最好用干抹布。
5.更换电源时，可直接用螺丝刀打开后盖后，取出电源，AC 电源三芯线接线按照红色对应电源上的“L”，蓝色对应电源上
的“N”,黄绿色或者黄色对应“”，DC 电源线的红线或者白线对应电源的正黑线对应电源的负极，注意正负极不要接反。
★质保，售后服务
所有本公司生产之产品内置恒流电源保用两年，LED 光源保用两年。
在正常使用条件下，质量保证是基于产品的正确保存、安装、使用和维护；由于安装使用不当，违反产品操作规程，而引起的产品损坏，不属于本保证范围之内；对质量保修期内的质量问题，本公司在保修期内将选择修复、调换（零部件）或更换新产品等方法给予解决；超过质量保用期将适当收取材料、人工费用。
