建筑材料第六章烧结砖及其他墙体材料ppt课件

.
3、烧结普通砖的优缺点
• 优点：
• 传统的墙体材料； • 具有较高的强度和耐久
性； • 孔隙率较大，具有较良
好的保温隔热性能及隔 声吸声性能。
.
• 缺点：
• 块体小，施工效率低；
• 自重大； • 生产能耗高； • 粘土砖所用原料粘土，
需毁田取土， 挤占耕 地； • 抗震性能差。
4、应用
外墙围护结构； 内墙隔断； 烟囱、拱、柱、沟道等等。
密度等级 800 900
5块砖密度平均 值
≤800
801~900
密度等级 1000 1100
5块砖密度平 均值
901~1000
1001~1100
.
（3）烧结多孔砖和空心砖的应用
烧结多孔砖作为烧结普通砖的替代产品，因其强度较 高，绝热性能优于普通砖，一般用于砌筑6层以下建筑物 的承重墙。其应用范围与烧结普通砖相同。
±1.5
5
±2.0
5
±2.5
7
53
±1.5
4
±1.6
5
±2.0
6
.
• （3）外观质量
• 包括缺棱、掉角、裂纹、弯曲等。烧结普通砖的外观质 量应符合下表的规定。 烧结普通砖外观质量（GB5101-2003）（mm）
项目
两条面高度差≤
弯曲
杂质凸出高度
缺棱掉角的三个破坏尺寸不得同 时大于
裂纹长度 （1）大面上宽度方向及其延伸至
.
6.4 其它墙体材料
三、蒸压蒸养砖
① 规格： M：190×190×90mm P：240×115×90mm
② 强度等级：烧结多孔砖按10块砖的抗压强度分为 MU30、MU25、MU20、MU15、MU10五个强度等级。各 强度等级砖的强度应符合要求。
.
烧结多孔砖的强度等级（GB13544—2000）
强度等级
抗压强度平 均值f
MU30 MU25 MU20 MU15 MU10
② 泛霜
泛霜也称起霜，是砖在使用过程中的盐析现象。砖内 过量的可溶性盐类（硫酸盐、镁盐等）受潮吸水而溶解， 随水分蒸发而沉积于砖的表面，形成白色粉未、絮团或絮 片状附着物，影响建筑美观。
如果溶盐为硫酸盐，当水分蒸发呈晶体析出时，产生 膨胀，使砖面剥落。泛霜严重时，由于大量盐类的溶出和 结晶膨胀会造成砖砌体表面会出现起粉、掉角或脱皮等现 象，内部孔隙率增大，抗冻性显著下降。
②强度等级：按大面的抗压强度分为MU10.0、 MU7.5、MU5.0、MU3.5、MU2.5五个强度等级。
③密度等级：按体积密度分为800级、900级、 1000级、1100级四个密度等级。
.
烧结空心砖和砌块的强度等级（GB13545—2003）
强度等 级
MU10.0
抗压强度 平均值 ≥
10.0
条面的长度 （2）大面上长度方向及其延伸至
顶面的长度或条顶面上水平裂 纹的长度
完整面不得少于
颜色
优等品 2 2 2
5
一等品 3 5 3
20
30
60
50
80
一条面和. 一顶面 5 30
80 100
— —
（4）强度
按10块砖的抗压强度平均值、标准值或最小值划分为 MU30、MU25、MU20、MU15、MU10五个强度等级。
（1）烧结多孔砖
烧结多孔砖即竖孔空心砖， 是以黏土、页岩、煤矸石、粉煤 灰为主要原料，经焙烧而成的孔 洞率等于大于15％，且孔洞小数 量多，主要用于承重部位的砖。
.
烧结多孔砖的孔洞尺寸小而数量多，孔洞分布在大 面且均匀合理，非孔部分砖体较密实，因此强度较高。工 程中使用时常以孔洞垂直于承压面，以充分利用砖的抗压 强度。
.
烧结普通砖的砌筑施工
.
（2）尺寸允许偏差
为保证砌筑质量，砖的尺寸允许偏差必须符合下表的规定。 烧结普通砖尺寸允许偏差（GB5101-2003）（mm）
公称 尺寸
优等品
一等品
样本
样本
样本
样本
平均偏差 极差≤ 平均偏差 极差≤
合格品
样本
样本
平均偏差 极差≤
240 ±2.0
6
±2.5
7
±3.0
8
115
抗压强度/ MPa
变异系数 δ≤0.21
强度标准值 fk≥
7.0
δ> 0.21
单块最小抗压 强度值fmin≥ 8.0
密度等级范 围
/（kg/m3）
MU7.5 7.5
5.0
MU5.0 5.0
3.5
5.8 ≤1100
4.0
MU3.5 3.5
2.5
2.8
MU2.5 2.5
1.6
1.8
.
≤800
烧结空心砖和砌块的密度等级（GB13545—2003）（kg/m3）
随机抽取试样10块； 制作砖试件； 力学试验：测定最大破坏荷载； 计算其强度值； 判断强度等级。
.
结果计算与评定：
（1）平均值—标准值方法评定：当变异系数δ≤0.21 时， 按抗压强度平均值与强度标准值评定砖的强度等级。
（2）平均值—最小值方法评定：当变异系数δ>0.21时，按 抗压强度平均值与单块最小抗压强度值评定砖的强度等 级。
第六章 墙体材料 ☞ 6.1 墙体材料概述
6.2 烧结普通砖 6.3 烧结多孔砖和空心砖 6.4 其它墙体材料
.
墙体材料
墙体材料是用来砌筑砌体结构的块状材料。
墙体材料在建筑物中的作用：
建筑物的重要组成部分，具有承重、围护、隔 断、保温、隔热、隔声、隔断光线、挡风、雨、雪 等性能。
合理选择墙体材料对建筑物的功能、安全及造价 等都具有重要意义。

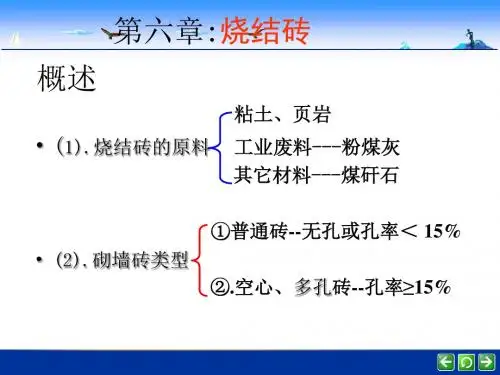

原料，经压制成型，高温焙烧而成。
非烧结砖 以含钙材料（石灰、电石渣）和含
硅材料（砂子、粉煤灰、炉渣）与水拌和，经 压制成型，蒸汽养护而成。又称“蒸养砖”。
.
3.砖、砌块、板材
6.1.2 墙体材料的分类
3.砖、砌块、板材
砖 尺寸较小的块体墙体材料，一般三个
边长分别等于或小于360mm、240mm、115mm。 有普通砖、空心砖等。
12.0
MU10
10.0
6.5
7.5
.
（5） 耐久性
耐久性指标主要包括抗风化性能、泛霜程度及石灰 爆裂情况。 当生产烧结砖的原料中含有有害杂质或生产工艺不当时， 均可造成烧结砖的质量缺陷，影响砖的耐久性。
① 抗风化能力
指砖在干湿变化、温度变化、冻融变化等气候条件
作用下不破坏而保持原有性质的能力。
通常以其抗冻性、吸水率及饱和系数（此处的饱和 系数是指砖在常温下浸水24h后的吸水率与5h沸煮吸水率 之比）等指标来判别。 .
国家标准规定：优等品无泛霜，一等品不允许出现中 等泛霜，合格品不允许出现严重泛霜。
.
③ 石灰爆裂
石灰爆裂是指砖坯中夹杂有石灰石，焙烧后转变成生 石灰，砖吸水后，由于石灰逐渐熟化而膨胀产生的爆裂现 象。这种现象影响砖的质量，并降低砌体强度。
处于干燥条件下时，生石灰不会影响砖的性能，一旦 吸水后，就会产生局部体积膨胀，导致砖体开裂甚至崩溃。
30.0 25.0 20.0 15.0 10.0
变异系数
δ≤0.21
强度标准值 fk≥
22.0
18.0
14.0
10.0
6.5
.
δ> 0.21
单块最小抗压强度 值fmin≥ 25.0
22.0
16.0
12.0
7.5
多孔砖砌体
.
多孔砖墙体
.
（2）烧结空心砖和空心砌块
烧结空心砖即水平孔空心砖，是以黏土、页岩、煤矸 石为主要原料，经焙烧而成的孔洞率不小于35％，且孔洞 尺寸大、数量少的主要用于非承重部位的空心砖和空心砌 块。
.
各强度等级砖的强度 （GB5101—2003）（MPa）
强度等级 MU30
抗压强度平 均值 ≥
30.0
变异系数δ≤0.21 变异系数δ>0.21
强度标准值 fk ≥
单块最小抗压强度 值 fmin ≥
22.0
25.0
MU25
25.0
18.0
22.0
MU20
20.0
14.0
16.0
MU15
15.0
10.0
需要指出:烧结普通粘土砖，因毁田取土严重，能耗大， 体积小，施工效率低，砌体自重大等缺点，国家已在主要 大、中城市及地区禁止使用。取而代之的是烧结多孔砖、 烧结空心砖、利用工农业废料生产的砖及砌块等。
.
二、烧结多孔砖、空心砖
.
1、烧结多孔砖、空心砖
与烧结普通砖相比，烧结多孔砖与空心砖具有以下优点： 节约燃料20%~30%，提高工效40%，降低造价20%，减轻墙体 自重30%~35%，并可改善墙体的绝热和吸声性能。
石灰爆裂不仅造成砖体的外观缺陷和强度降低，还可 能造成对砌体的严重危害。
.
烧结砖的爆裂
.
标准规定：
优等品不允许出现最大破坏尺寸大于2mm的 爆裂区域；
一等品不允许出现最大破坏尺寸大于10mm的 爆裂区域，在2~10mm间爆裂区域，每组砖样不得 多于15处；
合格品不允许出现最大破坏尺寸大于15mm的 爆裂区域，在2~15mm间的爆裂区域，每组砖样不 得多于15处，其中大于10mm的不得多于7处。
烧结空心砖的自重轻，强度较低，主要用于非承重填 充墙和隔墙。 注意：
烧结多孔砖和烧结空心砖在运输、装卸过程中，应 避免碰撞，严禁倾卸和抛掷。
堆放时应按品种、规格、强度等级分别堆放整齐， 不得混杂。
堆置高度不宜超过2m。 .
烧结多孔砖和烧结空心砖的优点
