电力系统课程设计-牛顿拉夫逊法潮流计算
电力系统分析课程设计——牛顿拉夫逊潮流计算

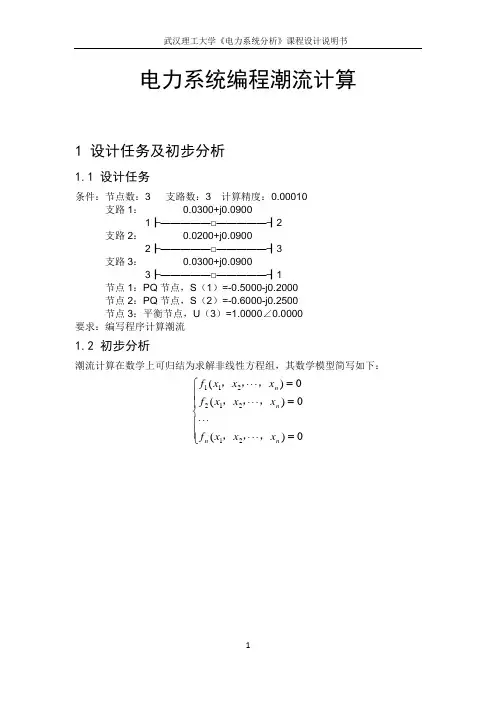

电力系统编程潮流计算1 设计任务及初步分析1.1 设计任务条件:节点数:3 支路数:3 计算精度:0.00010支路1: 0.0300+j0.09001┠—————□—————┨2支路2: 0.0200+j0.09002┠—————□—————┨3支路3: 0.0300+j0.09003┠—————□—————┨1节点1:PQ 节点,S (1)=-0.5000-j0.2000 节点2:PQ 节点,S (2)=-0.6000-j0.2500 节点3:平衡节点,U (3)=1.0000∠0.0000 要求:编写程序计算潮流1.2 初步分析潮流计算在数学上可归结为求解非线性方程组,其数学模型简写如下:⎪⎪⎩⎪⎪⎨⎧=⋅⋅⋅⋅⋅⋅=⋅⋅⋅=⋅⋅⋅0)(0)(0)(21212211n n n n x x x f x x x f x x x f ,,,,,,,,,2 牛顿-拉夫逊法简介2.1概述牛顿-拉夫逊法是目前求解非线性方程最好的一种方法。
这种方法的特点就是把对非线性方程的求解过程变成反复对相应的线性方程求解的过程,通常称为逐次线性化过程,就是牛顿-拉夫逊法的核心。
牛顿-拉夫逊法的基本原理是在解的某一邻域内的某一初始点出发,沿着该点的一阶偏导数——雅可比矩阵,朝减小方程的残差的方向前进一步,在新的点上再计算残差和雅可矩阵继续前进,重复这一过程直到残差达到收敛标准,即得到了非线性方程组的解。
因为越靠近解,偏导数的方向越准,收敛速度也越快,所以牛顿法具有二阶收敛特性。
而所谓“某一邻域”是指雅可比方向均指向解的范围,否则可能走向非线性函数的其它极值点,一般来说潮流由平电压即各母线电压(相角为0,幅值为1)启动即在此邻域内。
2.2 一般概念对于非线性代数方程组()0=x f即 ()0,,,21=n i x x x f ()n i ,2,1= (2-1)在待求量x 的某一个初始计算值()0x 附件,将上式展开泰勒级数并略去二阶及以上的高阶项,得到如下的线性化的方程组()()()()()0000=∆'+x x f x f (2-2)上式称之为牛顿法的修正方程式。
电力系统课程设计-牛顿拉夫逊法潮流计算
课程设计说明书题目电力系统分析系(部)专业(班级)姓名学号指导教师起止日期电力系统分析课程设计任务书系(部):专业:指导教师:目录一、潮流计算基本原理1.1潮流方程的基本模型1.2潮流方程的讨论和节点类型的划分1.3、潮流计算的意义二、牛顿-拉夫逊法2.1牛顿-拉夫逊法基本原理2.2节点功率方程2.3修正方程2.4牛顿法潮流计算主要流程三、收敛性分析四、算例分析总结参考文献电力系统分析潮流计算一、潮流计算基本原理1.1潮流方程的基本模型电力系统是由发电机、变压器、输电线路及负荷等组成,其中发电机及负荷是非线性元件,但在进行潮流计算时,一般可以用接在相应节点上的一个电流注入量来代表。
因此潮流计算所用的电力网络系由变压器、输电线路、电容器、电抗器等静止线性元件所构成,并用集中参数表示的串联或并联等值支路来模拟。
结合电力系统的特点,对这样的线性网络进行分析,普通采用的是节点法,节点电压与节点电流之间的关系V Y I= (1-1)其展开式为j nj ij i V Y I ∑==1),,3,2,1(n i = (1-2)在工程实际中,已经的节点注入量往往不是节点电流而是节点功率,为此必须应用联系节点电流和节点功率的关系式ii i i V jQ P I *-= ),,3,2,1(n i = (1-3) 将式(1-3)代入式(1-2)得到jnj ij iii V Y V jQ P ∑=*=-1),,3,2,1(n i = (1-4)交流电力系统中的复数电压变量可以用两种极坐标来表示i j ii e V V θ= (1-5)或 ii i jf e V += (1-6)而复数导纳为ij ij ij jB G Y +=(1-7)将式(1-6)、式(1-7)代入以导纳矩阵为基础的式(1-4),并将实部与虚部分开,可以得到以下两种形式的潮流方程。
潮流方程的直角坐标形式为∑∑∈∈++-=ij j ij i ij i ij j ij j ij i i e B f G f f B e G e P )()( ),,3,2,1(n i = (1-8) ∑∑∈∈+--=ij j ij i ij i ij j ij j ij i i e B f G e f B e G f Q )()(),,3,2,1(n i = (1-9)潮流方程的极坐标形式为∑∈+=ij ij ij ij ij i i i B G V V P )sin cos (θθ ),,3,2,1(n i = (1-10) ∑∈-=ij ij ij ij ij i i i B G V V Q )cos sin (θθ ),,3,2,1(n i =(1-11)以上各式中,i j ∈表示∑号后的标号j 的节点必须直接和节点i 相联,并包括i j =的情况。
电力系统课程设计-牛顿拉夫逊法潮流计算
课程设计说明书题目电力系统分析系 ( 部)专业( 班级 )姓名学号指导教师起止日期电力系统分析课程设计任务书系(部): 专业:指导教师:目录一、潮流计算基本原理1.1 潮流方程的基本模型1.2 潮流方程的讨论和节点类型的划分1.3、潮流计算的意义二、牛顿一拉夫逊法2.1 牛顿-拉夫逊法基本原理2.2节点功率方程2.3修正方程2.4 牛顿法潮流计算主要流程三、收敛性分析四、算例分析总结参考文献电力系统分析潮流计算一、潮流计算基本原理1.1潮流方程的基本模型电力系统是由发电机、变压器、输电线路及负荷等组成,其中发电机及负荷是非线性元件,但在进行潮流计算时,一般可以用接在相应节点上的一个电流注入量来代表。
因此潮流计算所用的电力网络系由变压器、输电线路、电容器、电抗器等静止线性元件所构成,并用集中参数表示的串联或并联等值支路来模拟。
结合电力系统的特点,对这样的线性网络进行分析,普通采用的是节点法,节点电压与节点电流之间的关系I=YV (1—1)其展开式为(i=1,2,3, …,n) (1—2)在工程实际中,已经的节点注入量往往不是节点电流而是节点功率,为此必须应用联系节点电流和节点功率的关系式 (i=1,2,3, …,n) (1—3)将 式 ( 1 - 3 ) 代 入 式 ( 1 - 2 ) 得 到 (i=1,2,3, …,n) (1-4)交流电力系统中的复数电压变量可以用两种极坐标来表示V =Vei8. (1-5)或 V=e+jf (1-6)而复数导纳为Y=G+jB (1-7)将式(1-6)、式(1- 7)代入以导纳矩阵为基础的式(1-4),并将实部与虚部分开,可以得到以下两种形式的潮流方程。
潮流方程的直角坐标形式为潮流方程的极坐标形式为(1—10)(1-11)以上各式中,j∈i表示乙号后的标号j的节点必须直接和节点i相联,并包括j=i的情况。
这两种形式的潮流方程通常称为节点功率方程,实牛顿一拉夫逊等潮流算法所采用的主要数学模型。
电力系统分析课程设计---复杂网络牛顿—拉夫逊法潮流分析与计算的设计
电力系统分析课程设计报告书院(部)别班级学号姓名指导教师时间 1.29课程设计任务书题目电力系统分析课程设计学院专业班级学生XX学号11月18日至11月29日共2周指导教师(签字)院长(签字)年月日复杂网络N-R法潮流分析与计算的设计电力系统的潮流计算是电力系统分析课程基本计算的核心部分之一。
它既有自身的独立意义,又有电力系统规划设计、运行和研究的理论基础,因此课程设计的重要性自不待言。
一、设计题目1.系统图的确定选择六节点、环网、两电源和多引出的电力系统,简化电力系统图如图1所示,等值导纳图如图2所示。
运用以直角坐标表示的牛顿-拉夫逊计算如图1所示系统中的潮流分布。
计算精度要求各节点电压的误差或修正量不大于5ε。
10-=图1 电力系统图图2 电力系统等值导纳图2.各节点的初值与阻抗参数该系统中,节点①为平衡节点,保持1U=1.05+j0为定值,节点⑥为PV节点,其他四个节点都是PQ节点。
给定的注入电压标幺值、线路阻抗标幺值、输出功率标幺值如下表注释。
表1 各节点电压标幺值参数U 1U2U3U4U5U61.05 1.00 1.00 1.00 1.00 1.05 表2 线路、变压器阻抗标幺值线路L2 L3 L4 L5 T1 T2 Y/2阻抗0.06+j0.250.04+j0.250.08+j0.300.1+j0.35j0.03 j0.015 j0.25表3 节点输出功率注:各PQ 节点的电压取1是为了方便计算和最后验证程序的正确性。
二、 N-R 法的求解过程1、给定个节点电压初始值(0)(0)e f 、2、将以上电压初始值代入下式(1)式,求出修正方程式常数项向量(0)(0)2(0)P Q U 、、。
3、⎪⎩⎪⎨⎧()()()()112222()j ni i i ij j ij j i ij j ij j j j ni i i ij j ij j i ij j ij j j i i i P P e G e B f f G f B e Q Q f G f B f e G f B e U U e f ====⎡⎤=--++⎣⎦⎡⎤=---+⎣⎦=-+∑∑4、将电压初始值代入下式(2)式,求出修正方程式中系数矩阵(雅可比矩阵)的元素(为2(n-1)阶方阵)。
电力系统课程设计极坐标表示的牛顿拉夫逊法潮流计算程序设计
目录1.任务书 (2)2.模型简介及等值电路 (3)3.设计原理 (5)4.修正方程的建立 (7)5.程序流程图及MALAB程序编写 (9)6.结果分析 (16)7.设计总结 (20)8.参考文献 (20)一.任务书二.模型简介及解题思路2.1课题模型及等值电路:模型3电力网络接线如下图所示,各支路阻抗标幺值参数如下:Z12=0.02+j0.06,Z 13=0.08+j0.24, Z23=0.06+j0.18, Z24=0.06+j0.12, Z25=0.04+j0.12, Z34=0.01+j0.03,Z 45=0.08+j0.24, k=1.1。
该系统中,节点1为平衡节点,保持11.060V j=+为定值;节点2、3、4都是PQ节点,节点5为PV节点,给定的注入功率分别为:20.200.20S j=+,3-0.45-0.15S j=,40.400.05S j=--,50.500.00S j=-+,51.10V=。
各节点电压(初值)标幺值参数如下:节点 1 2 3 4 5U i (0)=ei(0)+j fi(0) 1.06+j0.0 1.0+j0.0 1.0+j0.0 1.0+j0.0 1.1+j0.0计算该系统的潮流分布。
计算精度要求各节点电压修正量不大于10-5。
图2.1电路图节点1是平衡节点,节点2、3、4是PQ节点,节点5是PV节点。
由题可得等值电路模型中各节点之间的导纳:y12=5.000-j15.000,y13=1.2500-j3.7500,y22=0.2750-j0.8250,y23=1.667-j5.000,y24=3.333-j6.667,y25=2.7500-j8.2500,y34=10.0000-j30.0000,y55=-0.25+j0.75在图2-2中,将图2-1中的编号重新编排,节点2、3、4、5、1替换为1、2、3、4、5。
则各节点之间的导纳变为y12=1.667-j5,y13=3.333-j6.667,y14=2.75-j8.25,y15=5-j15,y52=1.25-j3.75,y23=10-j30,y34=1.25-j3.75,y11=0.275-j0.825,y44=-0.25+j0.75。
电力系统潮流计算机算法
电力系统潮流计算机算法电力系统潮流计算是电力系统分析中最基本的一项计算,其目的是确定电力系统中各母线电压的幅值和相角、各元件中的功率以及整个系统的功率损耗等。
随着计算机技术的发展,电力系统潮流计算算法也在不断更新和完善。
以下是电力系统潮流计算的一些常用算法:1. 牛顿-拉夫逊法(Newton-Raphson Method):这是一种求解非线性方程组的方法,应用于电力系统潮流计算中。
该方法在多数情况下没有发散的危险,且收敛性较强,可以大大节约计算时间,因此得到了广泛的应用。
2. 快速迪科法(Fast Decoupled Method):这是一种高效的电力系统潮流计算方法,将电力系统分为几个子系统进行计算,从而提高了计算速度。
3. 最小二乘法(Least Squares Method):这是一种用于求解线性方程组的方法,通过最小化误差平方和来获得最优解。
在电力系统潮流计算中,可用于优化电压幅值和相角。
4. 遗传算法(Genetic Algorithm):这是一种全局优化搜索算法,应用于电力系统潮流计算中,可以解决一些复杂和非线性问题。
5. 粒子群优化算法(Particle Swarm Optimization):这是一种启发式优化算法,通过模拟鸟群觅食行为来寻找最优解。
在电力系统潮流计算中,可用于优化网络参数和运行条件。
6. 模拟退火算法(Simulated Annealing):这是一种全局优化搜索算法,应用于电力系统潮流计算中,可以在较大范围内寻找最优解。
7. 人工神经网络(Artificial Neural Network):这是一种模拟人脑神经网络的计算模型,可用于电力系统潮流计算。
通过训练神经网络,可以实现对电力系统中复杂非线性关系的建模和预测。
以上所述算法在电力系统潮流计算中起着重要作用,为电力系统运行、设计和优化提供了有力支持。
同时,随着计算机技术的不断发展,未来还将出现更多高效、精确的电力系统潮流计算算法。
电力系统课程设计潮流计算
摘要潮流计算是电力系统非常重要的分析计算,用以研究系统规划和运行中提出的各种问题。
对规划中的电力系统,通过潮流计算可以检验所提出的电力系统规划方案能否满足各种运行方式的要求;对运行中的电力系统,通过潮流计算可以预知各种负荷变化和网络结构的改变会不会危及系统的安全,系统中所有母线的电压是否在允许的范围以内,系统中各种元件(线路、变压器等)是否会出现过负荷,以及可能出现过负荷时应事先采取哪些预防措施等。
潮流计算是电力系统分析最基本的计算。
除它自身的重要作用之外,潮流计算还是网损计算、静态安全分析、暂态稳定计算、小干扰静态稳定计算、短路计算、静态和动态等值计算的基础。
实际电力系统的潮流计算主要采用牛顿-拉夫逊法。
按电压的不同表示方法,牛顿-拉夫逊潮流计算分为直角坐标形式和极坐标形式两种。
本次计算采用直角坐标形式下的牛顿-拉夫逊法,牛顿-拉夫逊法有很好的收敛性,但要求有合适的初值。
传统的潮流计算程序缺乏图形用户界面,结果显示不直接难与其他分析功能集成。
网络原始数据输入工作大量且易于出错。
本文采用MATLAB语言运行WINDOWS操作系统的潮流计算软件。
目前MATLAB已成为国际控制界最流行、使用最广泛的语言了。
它的强大的矩阵处理功能给电力系统的分析、计算带来很多方便,而且采用MATLAB界面直观,运行稳定,计算准确。
所以本次课程设计程序设计采用MATLAB计算。
关键词:电力系统潮流计算牛顿—拉夫逊法潮流计算 MATLAB目录一、概述1.1设计目的与要求 (3)1.1.1 设计目的 (3)1.1.2 设计要求 (3)1.2 设计题目 (3)1.3 设计内容 (3)二电力系统潮流计算概述 (4)2.1 电力系统简介 (4)2.2 潮流计算简介 (4)2.3 潮流计算的意义及其发展..................... . (5)三潮流计算设计题目 (6)3.1 潮流计算题目 (6)3.2 对课题的分析及求解思路 (7)四潮流计算算法及手工计算 (7)4.1 极坐标下P-Q法的算法 (7)4.2 节点电压方程 (8)4.3节点导纳矩阵 (9)4.4 导纳矩阵在潮流计算 (10)4.5 潮流计算的手工计算 (12)五 Matlab概述 (13)5.1 Matlab简介 (14)5.2 Matlab的应用 (14)5.3 矩阵的运算 (14)5.3.1 与常数的运算 (14)5.3.2 基本数学运算 (14)5.3.3 逻辑关系运算 (14)5.4 Matlab中的一些命令 (15)六潮流计算流程图及源程序 (18)6.1 潮流计算流程图 (18)6.2 潮流计算源程序图 (19)6.3 运行计算结果 (27)七总结 (29)八参考文献 (29)第一章系统概述1.1 设计目的与要求1.1.1设计目的1.掌握电力系统潮流计算的基本原理;2.掌握并能熟练运用一门计算机语言(MATLAB语言或C语言或C++语言);3.采用计算机语言对潮流计算进行计算机编程。
牛顿拉夫逊法计算潮流步骤
牛顿拉夫逊法计算潮流步骤牛顿拉夫逊法(Newton-Raphson method)是一种用于求解非线性方程组的迭代方法,它可以用来计算电力系统潮流的解。
潮流计算是电力系统规划和运行中的重要任务,它的目标是求解电力系统中各节点的电压幅值和相角,以及线路的功率流向等参数,用于分析电力系统的稳定性和安全性,以及进行电力系统规划和调度。
下面是使用牛顿拉夫逊法计算潮流的一般步骤:步骤1:初始化首先,需要对电力系统的各个节点(包括发电机节点和负荷节点)的电压幅值和相角进行初始化,一般可以使用其中一种估计值或者历史数据作为初始值。
步骤2:建立潮流方程根据电力系统的潮流计算模型,可以建立节点电压幅值和相角的平衡方程,一般采用节点注入功率和节点电压的关系来表示。
潮流方程一般是一个非线性方程组,包含了各个节点之间的复杂关系。
步骤3:线性化方程组将潮流方程组进行线性化处理,一般采用泰勒展开的方法,将非线性方程组变为线性方程组。
线性化的过程需要计算雅可比矩阵,即方程组中的系数矩阵。
步骤4:求解线性方程组利用线性方程组的求解方法,比如高斯消元法或LU分解法等,求解线性方程组,得到电压幅值和相角的修正量。
步骤5:更新节点电压根据线性方程组的解,更新各个节点的电压幅值和相角,得到新的节点电压。
步骤6:检查收敛性判断节点电压的修正量是否小于设定的收敛阈值,如果满足收敛条件,则停止迭代;否则,返回步骤3,循环进行线性化方程组和线性方程组的求解。
步骤7:输出结果当潮流计算收敛时,输出最终的节点电压幅值和相角,以及线路的功率流向等参数。
牛顿拉夫逊法是一种高效、快速且收敛性良好的方法,广泛应用于电力系统潮流计算。
在实际应用中,可能会遇到多次迭代或者收敛性不好的情况,此时可以采用退火技术或其他优化算法进行改进。
此外,牛顿拉夫逊法的计算也可以并行化,利用多核处理器或者分布式计算集群来加速计算过程。
总之,牛顿拉夫逊法是一种重要的潮流计算方法,通过迭代计算逼近非线性方程组的解,可以得到电力系统中各节点的电压幅值和相角,用于分析电力系统的稳定性和安全性。
《电力系统分析》课程设计-极坐标表示的牛顿拉夫逊法潮流计算程序设计
目录1任务书 (2)2.模型简介及等值电路 (3)3.设计原理 (4)4.修正方程的建立 (6)5.程序流程图及MATLAB程序编写 (8)6.结果分析 (14)7.设计总结 (17)8.参考文献 (17)《电力系统分析》课程设计任务书题目极坐标表示的牛顿拉夫逊法潮流计算程序设计学生姓名学号专业班级电气工程及其自动化设计内容与要求1. 设计要求掌握MATLAB语言编程方法;理解和掌握运用计算机进行潮流计算的基本算法原理;针对某一具体电网,进行潮流计算程序设计。
其目的在于加深学生对电力系统稳态分析中课程中基本概念和计算方法的理解,培养学生运用所学知识分析和解决问题的能力。
2. 内容1)学习并掌握MATLAB语言。
2)掌握变压器非标准变比概念及非标准变比变压器的等值电路。
掌握节点导纳矩阵的概念及导纳矩阵的形成和修改方法。
3)掌握电力系统功率方程、变量和节点分类。
4)掌握利用极坐标表示的牛-拉法进行潮流计算的方法和步骤。
5)选择一个某一具体电网,编制程序流程框图。
6)利用MATLAB语言编写该模型的潮流计算程序,并上机调试程序,对计算结果进行分析。
7)整理课程设计论文。
起止时间2013 年7 月 4 日至2013 年7月10日指导教师签名年月日系(教研室)主任签名年月日学生签名年月日2 模型简介及等值电路 2.1 课程设计模型:模型3电力网络接线如下图所示,各支路阻抗标幺值参数如下:Z12=0.02+j0.06,Z13=0.08+j0.24, Z23=0.06+j0.18, Z24=0.06+j0.12, Z25=0.04+j0.12, Z34=0.01+j0.03, Z45=0.08+j0.24, k=1.1。
该系统中,节点1为平衡节点,保持11.060V j =+&为定值;节点2、3、4都是PQ 节点,节点5为PV 节点,给定的注入功率分别为:20.200.20S j =+,3-0.45-0.15S j =,40.400.05S j =--,50.500.00S j =-+,5 1.10V =&。
11第十一章_电力系统的潮流计算
x1
,
x2
,,
xn
)
0
fn (x1, x2,, xn ) 0
或紧凑格式 F(X) 0
当然与单变量类
修正方程
似,迭代格式为:F ( X (k) ) J (k)X (k)
X (k1) X (k) X (k)
其中 J = dF ( X ) dX
函数相量对变量相量的导数是 一个矩阵——雅可比矩阵,解 释每个元素的表达式。
m个PQ节点 n-1 -m个PV节点 1个平衡节点 用圆方程来约束求解。
1,2,3……m , m+1 , …… n-1 , n
方程个数:n-1个P方程,m个Q方程。总计(n-1+m)个方程
比直角坐标形式的 方程式少了n-1-m个
修正方程式
P H N
Q
K
n
n
Pi=Pis Pi Pis ei (Gijej Bij f j ) fi (Gij f j Bijej ) 0
j 1
j 1
n
n
Qi Qis Qi Qis fi (Gijej Bij f j ) ei (Gij f j Bijej ) 0
J为雅可比矩阵 前面N-L数学方法中已详细解释各元素的对应关系,解释简略
方程组
n
n
Pi=Pis ei (Gijej Bij f j ) fi (Gij f j Bijej ) 0
j 1
j 1
n
n
Qi Qis fi (Gijej Bij f j ) ei (Gij f j Bijej ) 0
电力系统分析课程设计
摘要潮流计算是电力系统非常重要的分析计算,用以研究系统规划和运行中提出的各种问题。
对规划中的电力系统,通过潮流计算可以检验所提出的电力系统规划方案能否满足各种运行方式的要求;对运行中的电力系统,通过潮流计算可以预知各种负荷变化和网络结构的改变会不会危及系统的安全,系统中所有母线的电压是否在允许的范围以内,系统中各种元件(线路、变压器等)是否会出现过负荷,以及可能出现过负荷时应事先采取哪些预防措施等。
潮流计算是电力系统分析最基本的计算。
除它自身的重要作用之外,在《电力系统分析综合程序》(PSASP)中,潮流计算还是网损计算、静态安全分析、暂态稳定计算、小干扰静态稳定计算、短路计算、静态和动态等值计算的基础。
传统的潮流计算程序缺乏图形用户界面,结果显示不直接难与其他分析功能集成。
网络原始数据输入工作大量且易于出错。
本文采用MATLAB语言运行WINDOWS操作系统的潮流计算软件。
而采用MATLAB 界面直观,运行稳定,计算准确。
关键词:电力系统潮流计算;牛顿—拉夫逊法潮流计算;MATLAB目录一、课程设计任务书二、电力系统潮流计算概述2.1 电力系统简介2.2 潮流计算简介2.3 潮流计算的意义及其发展三、潮流计算课题3.1 潮流计算题目3.2 对课题的分析及求解思路四、牛顿拉夫逊法潮流计算4.1计算公式4.2 解题一般步骤4.3 手算部分4.4 计算机部分五、潮流计算流程图及源程序5.1 潮流计算流程图5.2 潮流计算源程序图总结参考文献一、设计内容及要求复杂网络牛顿—拉夫逊法潮流分析与计算的设计电力系统潮流计算是电力系统中一项最基本的计算,设计内容为复杂网络潮流计算的计算机算法——牛顿-拉夫逊法。
首先,根据给定的电力系统简图,通过手算完成计算机算法的两次迭代过程,从而加深对牛顿-拉夫逊法的理解,有助于计算机编程的应用。
其次,利用计算机编程对电力系统稳态运行的各参数进行解析和计算;编程完成复杂网络的节点导纳矩阵的形成;电力系统支路改变、节点增减的程序变化;编程完成各元件的功率损耗、各段网络的电压损耗、各点电压、功率大小和方向的计算。
牛顿-拉夫逊法潮流计算
目录摘要11.设计意义与要求2 1.1设计意义21.2设计要求32.牛顿—拉夫逊算法3 2.1牛顿算法数学原理:32.2 直角坐标系下牛顿法潮流计算的原理43 详细设计过程10 3.1节点类型103.2待求量103.3导纳矩阵103.4潮流方程113.5修正方程124.程序设计15 4.1 节点导纳矩阵的形成154.2 计算各节点不平衡量164.3 雅克比矩阵计算- 19 -4.4 LU分解法求修正方程- 22 -4.5 计算网络中功率分布- 25 -5.结果分析- 25 -6.小结- 29 -参考文献- 30 -附录:- 31 -摘要潮流计算是电力网络设计及运行中最基本的计算,对电力网络的各种设计方案及各种运行方式进行潮流计算,可以得到各种电网各节点的电压,并求得网络的潮流及网络中各元件的电力损耗,进而求得电能损耗。
在数学上是多元非线性方程组的求解问题,求解的方法有很多种。
牛顿—拉夫逊法是数学上解非线性方程式的有效方法,有较好的收敛性。
将牛顿法用于潮流计算是以导纳矩阵为基础的,由于利用了导纳矩阵的对称性、稀疏性及节点编号顺序优化等技巧,使牛顿法在收敛性、占用存、计算速度等方面都达到了一定的要求。
本文以一个具体例子分析潮流计算的具体方法,并运用牛顿—拉夫逊算法求解线性方程关键词:电力系统潮流计算牛顿—拉夫逊算法1.设计意义与要求1.1设计意义潮流计算是电力系统分析中的一种最基本的计算,他的任务是对给定运行条件确定系统运行状态,如各母线上的电压(幅值及相角)、网络中的功率分布及功率损耗等。
潮流计算的结果是电力系统稳定计算和故障分析的基础。
具体表现在以下方面:(1)在电网规划阶段,通过潮流计算,合理规划电源容量及接入点,合理规划网架,选择无功补偿方案,满足规划水平的大、小方式下潮流交换控制、调峰、调相、调压的要求。
(2)在编制年运行方式时,在预计负荷增长及新设备投运基础上,选择典型方式进行潮流计算,发现电网中薄弱环节,供调度员日常调度控制参考,并对规划、基建部门提出改进网架结构,加快基建进度的建议。
第四章复杂电力系统潮流计算-牛顿-拉夫逊潮流计算
ΔX
(k )
?
Yes
收敛结束
极坐标形式的潮流方程
* * I U Y U Pi jQi Ui i i ij j * j 1 n
U i U i i,U j U j j Yij Gij jBij , ij i j
电压相量用 极坐标表示
极坐标下有功功率和无功功率方程
n Pi U iU j (Gij cos ij Bij sin ij ) j 1 n Q U U (G sin B cos ) ij ij ij i i j ij j 1
i 1, 2, , n
泰勒级数展开忽略步时的修正方程组为修正量修正方程的矩阵形式其中函数fx的jocabi雅可比矩阵收敛结束yesijijij极坐标下有功功率和无功功率方程电压相量用极坐标表示次迭代时pq节点
§3-4 牛顿-拉夫逊法潮流计算 (Newton-Raphson迭代法)
牛顿-拉夫逊法
单变量非线性方程
真解
f ( x ) 0,
j 1 n
n
U i U j [(Gij cos ij Bij sin ij ) j (Gij sin ij Bij cos ij )
j 1 n
U i U j (Gij cos ij Bij sin ij ) jU i U j (Gij sin ij Bij cos ij )
x( 0 )
1
x( 0 )
1
x1 x( 0 ) n x2 f n xn (0) x n x n f 1 x n
迭代至第 k 步时的修正方程组为
牛顿-拉夫逊算法(极坐标)潮流计算算例
极坐标系下的潮流计算
潮流计算
在电力系统中,潮流计算是一种常用的计算方法,用于确定在给定网络结构和参数下,各节点的电压 、电流和功率分布。在极坐标系下进行潮流计算,可以更好地描述和分析电力系统的电磁场分布和变 化。
极坐标系下的潮流计算特点
在极坐标系下进行潮流计算,可以更直观地描述电力线路的走向和角度变化,更好地反映电力系统的 复杂性和实际情况。此外,极坐标系下的潮流计算还可以方便地处理电力系统的非对称性和不对称故 障等问题。
03
CATALOGUE
极坐标系下的牛顿-拉夫逊算法
极坐标系简介
极坐标系
一种二维坐标系统,由一个原点(称为极点)和一条从极点出发的射线(称为 极轴)组成。在极坐标系中,点P的位置由一个角度θ和一个距离r确定。
极坐标系的应用
极坐标系广泛应用于物理学、工程学、经济学等领域,特别是在电力系统和通 信网络中,用于描述电场、磁场、电流和电压等物理量的分布和变化。
极坐标形式
将电力系统的节点和支路参数以极坐 标形式表示,将实数问题转化为复数 问题,简化计算过程并提高计算效率 。
02
CATALOGUE
牛顿-拉夫逊算法原理
算法概述
牛顿-拉夫逊算法是一种迭代算法,用于求解非线性方程组。在电力系统中,它 被广泛应用于潮流计算,以求解电力网络中的电压、电流和功率等参数。
准确的结果。
通过极坐标系的处理,算法 能够更好地处理电力系统的 复杂结构和不对称性,提高 了计算的准确性和适应性。
算例分析表明,该算法在处理 大规模电力系统时仍具有较好 的性能,能够满足实际应用的
需求。
展望
进一步研究牛顿-拉夫逊算法在极坐标 系下的收敛性分析,探讨收敛速度与电 力系统规模、结构和参数之间的关系, 为算法的优后的电压、电流和功 率等参数。
电力系统网络潮流计算—牛顿拉夫逊法
安徽工程大学本科生课程设计说明书目录安徽工程大学课程设计任务书 (3)摘要 (5)Abstract (5)第一章电力系统潮流计算概述 (6)1.1电力系统概述 (6)1.2 电力系统潮流概述 (7)1.3 潮流计算的目的 (8)1.4电力系统的发展和分析计算 (9)1.5、MATLAB软件的应用 (10)第二章牛顿—拉夫逊法潮流计算基本原理 (11)2.1牛顿—拉夫逊法潮流计算简介 (11)2.2牛顿—拉夫逊法潮流计算计算公式 (11)2.3牛顿—拉夫逊法解题的一般步骤 (14)第三章两机五节点网络潮流计算 (15)3.1 电力系统设计图 (15)3.2两机五节点网络潮流计算的手工算法 (15)3.3牛拉法潮流计算的流程图 (17)3.4 MATLAB算法的计算程序 (18)3.5 MATLAB的计算结果 (23)总结及感想 (37)参考文献及资料 (37)安徽工程大学课程设计任务书12系统接线图其中节点1为平衡节点,节点2、3、4、5为PQ节点。
摘要潮流计算,指在给定电力系统网络拓扑、元件参数和发电、负荷参量条件下,计算有功功率、无功功率及电压在电力网中的分布。
潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件,确定电力系统各部分稳态运行状态参数的计算。
通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。
待求的运行状态参量包括电网各母线节点的电压幅值和相角,以及各支路的功率分布、网络的功率损耗等。
它是基于配电网络特有的层次结构特性,论文提出了一种新颖的分层前推回代算法。
该算法将网络支路按层次进行分类,并分层并行计算各层次的支路功率损耗和电压损耗,因而可大幅度提高配电网潮流的计算速度。
论文在MATLAB环境下,利用其快速的复数矩阵运算功能,实现了文中所提的分层前推回代算法,并取得了非常明显的速度效益。
另外,论文还讨论发现,当变压器支路阻抗过小时,利用Π型模型会产生数值巨大的对地导纳,由此会导致潮流不收敛。
牛顿拉斐逊法潮流计算
牛顿拉斐逊法潮流计算牛顿拉夫逊法(Newton-Raphson method)是一种数值计算方法,用于解非线性方程。
其原理是通过迭代来逼近方程的根。
在电力系统中,牛顿拉夫逊法常用于求解潮流计算问题。
潮流计算是电力系统调度运行和规划的基础工作,其目的是确定电力系统各节点的电压幅值和相角,以及各支线上的功率和无功功率。
通过潮流计算可以有效地评估电力系统的稳定性和运行状态,并为电力系统的调度和规划提供参考依据。
牛顿拉夫逊法的核心思想是通过接近方程的根来求解非线性方程。
其基本步骤如下:1.初始化:选取一个初始点作为方程的近似解,通常选择电力系统的平衡状态作为初值。
2.构造雅可比矩阵:根据潮流方程的特点,建立牛顿拉夫逊法的雅可比矩阵。
雅可比矩阵描述了非线性方程的导数关系,用于迭代计算过程中的线性化。
3.迭代计算:利用雅可比矩阵和当前解向量,构建迭代格式,并计算得到新的解向量。
迭代格式中,包括牛顿方程和拉夫逊方程。
牛顿方程用于计算不平衡功率的校正量,而拉夫逊方程用于计算不平衡电压的校正量。
4.收敛判断:判断迭代计算得到的新解是否满足收敛条件。
通常使用误差向量的范数作为判断依据。
如果误差向量的范数小于预先设定的阈值,即可认为迭代已经收敛。
5.循环迭代:如果迭代计算得到的新解不满足收敛条件,继续进行迭代计算,直到达到收敛条件为止。
牛顿拉夫逊法的优点是收敛速度较快,尤其适用于求解非线性方程的问题。
然而,该方法也存在一些缺点。
首先,牛顿拉夫逊法需要提供一个合适的初始点,如果初始点选择不当,可能会导致迭代过程发散。
其次,构造雅可比矩阵和计算迭代格式的过程较为复杂,需要一定的数学基础和计算能力。
在电力系统潮流计算中,牛顿拉夫逊法广泛应用于求解节点电压和支路功率的平衡方程。
通过牛顿拉夫逊法,可以准确地计算出系统各节点的电压幅值和相角,指导电网的调度运营和规划工作。
总之,牛顿拉夫逊法是一种重要的数值计算方法,特别适用于求解非线性方程。
电力系统网络潮流计算—牛顿拉夫逊法
电力系统网络潮流计算—牛顿拉夫逊法牛顿拉弗逊法(Newton-Raphson Method)是一种常用的电力系统网络潮流计算方法,用于求解复杂电力系统中的节点电压和支路潮流分布。
本文将对牛顿拉弗逊法进行详细介绍,并讨论其优缺点及应用范围。
牛顿拉弗逊法的基本原理是通过迭代计算,将电力系统网络潮流计算问题转化为一个非线性方程组的求解问题。
假设电力系统有n个节点,则该方程组的节点电压和支路潮流分布可以通过以下公式表示:f(x)=0其中,f为非线性函数,x为待求解的节点电压和支路潮流分布。
通过泰勒展开,可以将f在其中一点x_k处展开为:f(x)≈f(x_k)+J_k(x-x_k)其中,J_k为f在x_k处的雅可比矩阵,x_k为当前迭代步骤的解。
通过令f(x)≈f(x_k)+J_k(x-x_k)=0,可以求解方程J_k(x-x_k)=-f(x_k),得到下一步的迭代解x_{k+1}。
通过不断迭代,可以逐步接近真实的解,直到满足收敛条件为止。
牛顿拉弗逊法的迭代公式如下:x_{k+1}=x_k-(J_k)^{-1}f(x_k)其中,(J_k)^{-1}为雅可比矩阵J_k的逆矩阵。
牛顿拉弗逊法的优点之一是收敛速度快。
相比其他方法,如高斯赛德尔法,牛顿拉弗逊法通常需要更少的迭代次数才能达到收敛条件。
这是因为牛顿拉弗逊法利用了函数的一阶导数信息,能够更快地找到接近解的方向。
然而,牛顿拉弗逊法也存在一些缺点。
首先,该方法要求求解雅可比矩阵的逆矩阵,计算量较大。
尤其是在大型电力系统网络中,雅可比矩阵往往非常大,计算逆矩阵的复杂度高。
其次,如果初始猜测值不合理,可能会导致算法无法收敛,需要选择合适的初始值,否则可能陷入局部极小值。
牛顿拉弗逊法在电力系统网络潮流计算中有广泛的应用。
该方法可以用于计算节点电压和支路潮流分布,提供电力系统分析和设计的重要数据。
它可以用于稳态分析、短路分析、负荷流分析等多种电力系统问题的求解。
这些问题在电力系统规划、运行和控制等方面都具有重要意义。
电力系统牛顿拉夫逊潮流计算
目录任务书 (2)摘要 (3)一、原始数据 (3)二、设计的目的和意义 (4)三、设计的原理 (4)3.1 潮流计算的变量和节点 (4)3.1.1 变量的分类 (4)3.1.2 节点的分类 (5)3.2 牛顿-拉夫逊法潮流计算 (5)3.2.1 牛顿-拉夫逊法概述 (5)3.2.2 牛拉法潮流计算的基本步骤 (7)3.2.2 牛拉法潮流计算的程序框图 (7)四、设计的内容 (8)4.1 手动计算 (8)4.1.1 手动计算的步骤 (8)4.1.2 节点设置及分类 (8)4.1.3 参数求取 (8)4.1.4 等值电路的计算 (9)4.1.5 节点导纳矩阵的形成 (10)4.2 MATLAB程序运算 (11)4.2.1 程序运算框图…………………….……………………114.2.2 程序运行的结果 (12)五、结果分析 (21)六、心得体会 (21)附录 (21)参考文献…………………………………………...…………28同组同学名单 (28)《电力系统分析》摘要众所周知,电力系统潮流计算是研究电力系统稳定运行的一种计算,它根据给定的运行条件及系统接线情况确定电力系统各部分的运行状态:各线的电压,各元件中流过的功率,系统的功率损耗等等。
在电力系统规划的设计和现有电力系统运行方式的研究中,都需要利用潮流计算来定量的分析比较供电方案或运行方式的合理性,经济性和可靠性。
此外,在电力系统静态及稳态稳定计算时,要利用潮流计算的结果作为其他计算的基础。
10kV 母线35kV 母线10kV 母线 35kV 母线牛顿拉夫逊法是在电力系统潮流计算的常用算法之一,它收敛性好,迭代次数少。
本文主要介绍了电力系统潮流计算牛顿拉夫逊法和计算机辅助分析的基本知识,最后介绍了运用MATLAB 程序运行的结果。
关键词 牛顿-拉夫逊法(Newton-Raphson ) 潮流计算与DDRT 仿真 潮流计算结果分析与调控一、原始数据1、系统图如图1所示:1 2变电所3变电所4母线10kV 母线2、发电厂资料:母线1和2为发电厂高压母线,发电厂一总装机容量为300MW,母线3为机压母线,机压母线上装机容量为100MW,最大负荷和最小负荷分别为40MW和20MW;发电厂二总装机容量为200MW。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
课程设计说明书题目电力系统分析系(部)专业(班级)学号指导教师起止日期电力系统分析课程设计任务书系(部):专业:指导教师:目录一、潮流计算基本原理1.1潮流方程的基本模型1.2潮流方程的讨论和节点类型的划分1.3、潮流计算的意义二、牛顿-拉夫逊法2.1牛顿-拉夫逊法基本原理2.2节点功率方程2.3修正方程2.4牛顿法潮流计算主要流程三、收敛性分析四、算例分析总结参考文献电力系统分析潮流计算一、潮流计算基本原理1.1潮流方程的基本模型电力系统是由发电机、变压器、输电线路及负荷等组成,其中发电机及负荷是非线性元件,但在进行潮流计算时,一般可以用接在相应节点上的一个电流注入量来代表。
因此潮流计算所用的电力网络系由变压器、输电线路、电容器、电抗器等静止线性元件所构成,并用集中参数表示的串联或并联等值支路来模拟。
结合电力系统的特点,对这样的线性网络进行分析,普通采用的是节点法,节点电压与节点电流之间的关系V Y I= (1-1)其展开式为j nj ij i V Y I ∑==1),,3,2,1(n i = (1-2)在工程实际中,已经的节点注入量往往不是节点电流而是节点功率,为此必须应用联系节点电流和节点功率的关系式ii i i V jQ P I *-= ),,3,2,1(n i = (1-3) 将式(1-3)代入式(1-2)得到jnj ij iii V Y V jQ P ∑=*=-1),,3,2,1(n i = (1-4)交流电力系统中的复数电压变量可以用两种极坐标来表示i j ii e V V θ= (1-5)或 ii i jf e V += (1-6)而复数导纳为ij ij ij jB G Y +=(1-7)将式(1-6)、式(1-7)代入以导纳矩阵为基础的式(1-4),并将实部与虚部分开,可以得到以下两种形式的潮流方程。
潮流方程的直角坐标形式为∑∑∈∈++-=ij j ij i ij i ij j ij j ij i i e B f G f f B e G e P )()( ),,3,2,1(n i = (1-8) ∑∑∈∈+--=ij j ij i ij i ij j ij j ij i i e B f G e f B e G f Q )()(),,3,2,1(n i = (1-9)潮流方程的极坐标形式为∑∈+=ij ij ij ij ij i i i B G V V P )sin cos (θθ ),,3,2,1(n i = (1-10) ∑∈-=ij ij ij ij ij i i i B G V V Q )cos sin (θθ ),,3,2,1(n i =(1-11)以上各式中,i j ∈表示∑号后的标号j 的节点必须直接和节点i 相联,并包括i j =的情况。
这两种形式的潮流方程通常称为节点功率方程,实牛顿-拉夫逊等潮流算法所采用的主要数学模型。
1.2潮流方程的讨论和节点类型的划分对于电力系统中的每个节点,要确定其运行状态,需要由四个变量:有功注入注入有功P 、无功注入Q 、电压幅值U 及电压相角θ。
对于有n 个独立节点的网络,其潮流方程有n 2个,变量数为n 4个。
根据电力系统的实际运行情况,一般每个节点4个变量中总有两个是已知的,两个是未知的。
按各个节点所已经变量的不同,可把节点分成三种类型。
(1) PQ 节点。
这类节点已知节点注入有功功率i P 、无功功率i Q ,待求的未知量是节点电压值i U 及相位角i θ,所以称这类节点为PQ 节点。
一般电力系统中没有发电设备的变电所母线、发固定功率的发电厂母线可作为PQ 节点,这类节点在电力系统中占大部分。
(2) PV 节点。
这类节点已经节点注入有功功率i P 和电压值i U ,待求的未知量是节点注入无功功率i Q 及相位角i θ,所以称这类节点为PV 节点。
这类节点一般为有一定无功功率储备的发电厂母线和有一定无功功率电源的变电所母线,这类节点在电力系统中位数不多,甚至可有可无。
(3)平衡节点。
潮流计算时,一般只设一个平衡节点,全网的功率由平衡节点作为平衡机来平衡。
平衡节点电压的幅值s U 及相位角s θ是已知的,如果给定0.1=s U 、0.1=s θ,待求的则是注入功率s P 、s Q 。
1.3潮流计算的意义早在20世纪50年代中期,就已开始使用数字计算机进行电力系统潮流计算。
时至今日,潮流计算曾采用过多种不同的方法,这些方法的形成和发展都围绕着潮流计算的一些基本要求进行。
这些要求基本上可以归纳为以下几个方面:算法的可靠性和收敛性、结果的可信性;满足计算速度和存占用量的要求;计算方便灵活、适应性好。
电力系统潮流的计算和分析是电力系统运行和规划工作的基础。
运行中的电力系统,通过潮流计算可以预知,随着各种电源和负荷的变化以及网络结构的改变,网络所有母线的电压是否能保持在允许围,各种元件是否会出现过负荷而危及系统的安全,从而进一步研究和制订相应的安全措施。
规划中的电力系统,通过潮流计算,可以检验所提出的网络规划方案能否满足各种运行方式的要求,以便制定出既满足未来供电负荷增长的需求,又保证安全稳定运行的网络规划方案。
二、牛顿-拉夫逊法2.1牛顿-拉夫逊法基本原理设有单变量非线性方程()0f x = (4-1) 求解此方程时。
先给出解的近似值(0)x它与真解的误差为(0)x∆,则(0)(0)x xx =+∆将满足方程,即(0)(0)()0f x x +∆= (4-2)将(3-8)式左边的函数在(0)x附近展成泰勒级数,于是便得2'''()(0)(0)(0)(0)(0)(0)(0)(0)(0)()()()()......()....2!!()()nn f f n x x fffxx x x x x x +∆=+∆++++∆∆(4-3)式中,'(0)()f x,……()(0)()n fx 分别为函数()f x 在(0)x处的一阶导数,….,n 阶导数。
如果差值(0)x∆很小,(3-9)式右端(0)x∆的二次及以上阶次的各项均可略去。
于是,(3-9)便简化为'(0)(0)(0)(0)(0)()()()f f f xx x xx+∆=+∆=0 (4-4)这是对于变量的修正量(0)x∆的现行方程式,亦称修正方程式。
解此方程可得修正量(0)(0)'(0)()()f x xf x∆=-(4-5)用所求的(0)x∆去修正近似解,变得(0)(1)(0)(0)(0)'(0)()()f x xx xx f x=+∆=-(4-6)由于(3-10)是略去高次项的简化式,因此所解出的修正量(0)x∆也只是近似值。
修正后的近似解(1)x同真解仍然有误差。
但是,这样的迭代计算可以反复进行下去,迭代计算的通式是()(1)()'()()()k k k k f x xx f x+=-(4-7)迭代过程的收敛判据为()1()k f x ε< (4-8)或 ()2k xε∆< (4-9)式中1ε,2ε为预先给定的小正数。
这种解法的几何意义可以从图3-1得到说明。
函数y =f(x)为图中的曲线。
f(x)=0的解相当于曲线与x 轴的交点。
如果第k 次迭代中得到()k x,则过()()(),()k k k f yxx ⎡⎤=⎢⎥⎣⎦点作一切线,此切线同x 轴的交点便确定了下一个近似值(1)k x+。
由此可见,牛顿-拉夫逊法实质上就是切线法,是一种逐步线性化的方法。
应用牛顿法求解多变量非线性方程组(3-1)时,假定已给出各变量的初值1(0)x ,2(0)x ….(0)nx ,令1(0)x ∆,2(0)x ∆,…..(0)nx ∆分别为各变量的修正量,使其满足方程(3-1)即11122211221122(0)(0)(0)(0)(0)(0)(,,....,)0(0)(0)(0)(0)(0)(0)(,,....,)0......(0)(0)(0)(0)(0)(0)(,,....,)0nnnnnnnf x x x x x x f x x x x x x f x x x x x x ⎧+∆+∆+∆=⎪⎪+∆+∆+∆=⎪⎨⎪⎪+∆+∆+∆=⎪⎩(4-10)将上式中的n 个多元函数在初始值附近分别展成泰勒级数,并略去含有1(0)x∆,2(0)x∆,……,(0)nx ∆二次及以上阶次的各项,便得11100011212121110002121212101211(0)(0)(0)(0)(0)(0)(,,...,)...0(0)(0)(0)(0)(0)(0)(,,...,)...0......(0)(0)(0)(0)(,,...,)|||||||n n n n n n n n f f f f x x x x x x x x x f f f f x x x x x x x x x f f x x x x x ∂∂∂+∆+∆++∆=∂∂∂∂∂∂+∆+∆++∆=∂∂∂∂∂+∆+∂110022(0)(0) 0||nn f f x x x x ⎧⎪⎪⎪⎪⎪⎨⎪⎪⎪∂⎪∆++∆=⎪∂∂⎩(4-11)方程式(3-17)也可以写成矩阵形式1110001211222221200121200012...(0)(0)(0)(,,...,)(0)(0)(0)(,,...,).....................(0)(0)(0)(,,...,)...|||||||||nn n nn n n n n n f ff x x x f x x x f f f f x x x x xx fx x x f f f x xx ⎡∂∂∂⎢∂∂∂⎢⎡⎤⎢⎢⎥∂∂∂⎢⎢⎥⎢⎢⎥=-∂∂∂⎢⎢⎥⎢⎥⎢⎥⎣⎦∂∂∂∂∂∂⎣12(0)(0)...(0)n x x x ⎤⎥⎥⎡⎤∆⎥⎢⎥⎥⎢⎥∆⎥⎢⎥⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥∆⎢⎥⎣⎦⎢⎥⎢⎥⎦(4-12)方程式(3-18)是对于修正量1(0)x∆,2(0)x∆,……, (0)nx∆ 的线性方程组,称为牛顿法的修正方程式.利用高斯消去法或三角分解法可以解出修正量1(0)x ∆,2(0)x∆,……, (0)nx∆。
然后对初始近似值进行修正(1)(0)(0)iiix x x =+∆ (i=1,2,….,n) (4-13)如此反复迭代,在进行k +1次迭代时,从求解修正方程式11112112222212121212...()()()(,,...,)()()()(,,...,).....................()()()(,,...,)...|||||||||k kk nn n k kknn n n n n k kk n k k k k k k k k k f ff x x x f x x x f f f f x x x x xx fx x x f f f x xx ⎡∂∂∂⎢∂∂∂⎢⎡⎤⎢⎢⎥∂∂∂⎢⎢⎥⎢⎢⎥=-∂∂∂⎢⎢⎥⎢⎥⎢⎥⎣⎦∂∂∂∂∂∂⎣12()()...()n k k k x x x ⎤⎥⎥⎡⎤∆⎥⎢⎥⎥⎢⎥∆⎥⎢⎥⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥∆⎢⎥⎣⎦⎢⎥⎢⎥⎦(4-14)得到修正量1()k x∆,2()k x∆,()nk x∆,并对各变量进行修正(1)()()iiik k k x x x +=+∆ (i=1,2,…,n) (4-15)式(3-20)和(3-21)也可以缩写为()()()()k k k F J XX=-∆ (4-16) 和(1)()()k k k XXX+=+∆ (4-17)式中的X 和X ∆分别是由n 个变量和修正量组成的n 维列向量;F(X)是由n 个多元函数组成的n 维列项量;J 是n 阶方阵,称为雅可比矩阵,它的第i 、j 个元素i ij ifJ x=∂∂是第n 个函数12(,,...,,)nif x x x 对第j 个变量jx的偏导数;上角标(k)表示J 阵的每一个元素都在点,,,()()()(...,)12ik k k n f x x x 处取值。
