双相不锈钢的焊接工艺规程完整版
双相不锈钢焊接工艺
双相不锈钢焊接工艺规范1范围本标准规定了双相不锈钢的焊前准备、人员、工艺要求、工艺过程和检验。
本标准适用于一般强度结构钢和高强度结构钢所组成的各类船体结构及工业性产品中的对接接头及角接接头。
对所有焊接位置、板厚均不受限制。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
Q/RSHI.3.001.ZS.06船舶建造质量标准Q/RS3165-2012船体结构坡口形式选用规定Q/RS3112-2012船体结构焊缝修补工艺规范3一般要求3.1人员必须经过专门培训和考试合格,经有关船级社认可,持有合格证书方可上岗。
3.2材料双相不锈钢材材料如下表:相对应的焊接材料如下表:焊材种类22%Cr双相钢焊材25%Cr超级双相钢焊材焊材种类牌号AWS标准号牌号AWS标准号SMAW焊条22.9.3.LRA5.4E2209-1625.10.4.LRA5.4E2553-16 22.9.3.LBA5.4E2209-1525.10.4.LBA5.4E2553-15TIG MIG 焊丝SAW 22.8.3.LA5.9ER220925.10.4.LA5.9ER2553FCAW焊丝22.9.3.LTA5.22E2209T1-4E2209T0-4————适用被焊材料SAF2205SAF2304UNSS31803UNS S32205UR35N UR45N等SAF2507UNS S32750UNSS32760UNS S32550UR47NUR52N等注:①SMAW——焊条电弧焊TIG——钨极氩弧焊MIG——熔化极氩弧焊SAW——埋弧焊FCAW——药芯焊丝电弧焊②焊材牌号后面的符号:LR——钛型酸性焊条LB——碱性焊条L——焊丝LT——药芯焊丝③各种焊材牌号均为瑞典山特维克公司焊材牌号3.3环境室外作业时,当周围的风速大于2米/秒时应采取防风措施(如:加挡风板)。
2205双相钢的焊接工艺规程
2205双相钢的焊接工艺规程为了取得良好的焊接质量,焊接人员应掌握双相钢的焊接特点和往意事项另外从腐蚀的角度来看,焊接接头总是不锈铜结构的最薄弱环节,实际上管通最挤的耐蚀水平是由焊工决定的,为了尽可能的取得良好的结果,焊接操作过程应当遵守一些基本规则。
总结出的SAF2205 DSS一些关键技术如下1)焊前准备采用机加工制备试板坡口,用不锈钢专用砂轮片打磨坡口及坡口两侧各30mm范围,并用丙酮清洗,以除去氧化膜、油污。
2)焊接方法一般的焊接方法,如焊条电弧焊、钨极氯弧焊和熔化极气体保护焊理弧焊等,都可用于双相不锈钢的焊接,焊条电弧焊时最常用的焊接工艺方法,其特点灵活方便,并可实现全位置焊接,因此焊条电弧焊时焊接修复的常用工艺方法。
钨极弧焊的特点时焊接质量优良,自动化的焊接效率也较高,因此广泛用于管通的封底焊维及薄壁管道的焊接,钨模弧焊的保护气体通常采用纯x,当进行管通封底焊时,应采用Ax+2解:或Ar+5保护气体,同时还应采用纯Ar威高纯N进行焊背面保护,以防止根部焊道的铁索体化,熔化极气体保护焊的特点时较高的数效车,即可采用较灵话的半自动焊,也可实现自动焊3)焊材的选择对于焊条电弧焊,积据耐腐蚀性,接头韧性的要求即焊按位置,可选用酸性或碱性焊条,采用酸性焊条时,脱渣优良,焊缠光清,接头成形美观,但是焊醇金属的冲击性较低,于此同时,为了防止焊接气孔及焊接氢致纹雷严格控制焊条中的含氢量,当要求焊金属具有较高的神击度,并需进行全位置焊按时,应采用碱性焊条,另外,在根部封底焊时,通常采用碱性焊条当对焊金属的耐剧性性能有特殊要求时,证应采用超级双相钢成分的碱性焊条对于实芯气体保护焊焊丝,在保证焊接金属具有良好的耐腐蚀性与力学性能的同时,还应往意其焊接工艺性能,对于药芯焊丝,当暨求焊光滑,接头成形美观时,可采用金红石型或位一钙型药芯焊丝,当要求较高的神击度或在较大的构束条件下焊接时,直采用碱度较高的药芯焊丝,对于埋强焊焊丝,宜采用直径较小的缉丝,实现中小焊接现范下的多层多通焊,以筋止焊接热影响区的化。
2205、Q235B双向不锈钢复合板焊接工艺(网上资料)
焊接工艺在焊接工艺评定的基础上,母液桶的制安正式开始。
施工程序如下:4.1选择焊接方式及焊接材料,见下表:注:以上适用于所有焊缝。
焊接材料入库时,应仔细核对合格证、质量证明书,符合相应标准后才能投入使用。
将焊材存放在干燥、通风良好、温度>5℃,且空气相对湿度<60%的库房内;设置焊材二级库,并由保管员专门负责焊材的保管、烘烤、发放和回收,并做好各种记录;焊条使用前按说明书的要求进行烘烤,然后存放到100~150℃恒温箱里随用随取;焊条使用超过4小时应重新烘烤,并且重复烘烤不得超过两次;焊工凭焊接技术员签发的领料单领取焊材。
4.2坡口加工(坡口样式见表3.3)现场复材面和过渡层都采用等离子弧切割方法开制坡口,并用磨光机进行修磨。
应避免将切割熔渣溅落在母材表面上,坡口表面应平整、光洁。
基层采用板式坡口机。
4.3焊前清理焊前应采用机械方法及有机溶剂,将焊接坡口内外两侧至少各20mm范围内的油、漆、锈、垢、毛刺、氧化膜等清除干净,且坡口表面不得有裂纹、夹层等缺陷;多层多道焊时,必须清除前道焊缝表面的熔渣和缺陷等。
为防止焊接飞溅物污染不锈钢表面,应在坡口两侧各100mm范围内涂上石灰水。
4.4组对为避免增加内应力和产生应力集中,内外壁应尽量平齐,其内壁错边量不宜超过壁厚的10%,且不大于0.5mm;不得对焊接接头进行加热校正,不得用强力对口。
厚度相同(基材与复材厚度均相同)的不锈钢复合钢板焊件的装配,应以复材表面为基准。
厚度不同(或复材厚度不同,或基材厚度不同,或两者均不同)的不锈钢复合钢板焊件的装配基准,按设计图样的规定执行。
4.5定位焊定位焊缝只允许焊在基层母材上,且应由持证焊工承担。
若发现定位焊缝出现裂纹或其它不允许存在的缺陷时,应予铲除,并移位再焊。
4.6正式焊接1)焊接规范参数见表3.4:采用磨光机进行清根,层间温度<100℃。
2)焊接顺序:基层——过渡层——复层。
焊接复层前应用磨光机清根,深度2mm。
2205双相不锈钢的焊接工艺设计规程完整
专业技术资料1 绪论随着工业技术的日益发展,一般奥氏体不锈钢难以满足应力腐蚀、点腐蚀和缝隙隧洞式腐蚀的要求。
为此,冶金工作者进行了大量研究,研制出奥氏体—铁素体型不锈钢,即双相不锈钢。
传统的奥氏体不锈钢在晶间腐蚀、应力腐蚀、点腐蚀和缝隙腐蚀等局部腐蚀方面的抗力不足,尤其是应力腐蚀引起的断裂,其危害性极大。
双相不锈钢是近二十年来开发的新钢种。
通过正确控制各合金元素比例和热处理工艺使其固溶组织中铁素体相和奥氏体相各约占50%,从而将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起,使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点。
所谓双相不锈钢是在其固溶组织中铁素体相与奥氏体相约各占一半,一般量少相的含量也需要达到30%。
在含C较低的情况下,Cr含量在18%-28%,Ni含量在3%-10%。
有些钢还含有Mo、Cu、Nb、Ti,N等合金元素。
该类钢兼有奥氏体和铁素体不锈钢的特点,与铁素体相比,塑性、韧性更高,无室温脆性,耐晶间腐蚀性能和焊接性能均显著提高,同时还保持有铁素体不锈钢的475℃脆性以及导热系数高,具有超塑性等特点。
与奥氏体不锈钢相比,强度高且耐晶间副食和耐氯化物应力腐蚀有明显提高。
双相不锈钢具有优良的耐孔蚀性能,也是一种节镍不锈钢。
由于两相组织的特点,通过正确控制化学成分和热处理工艺,使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点,它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起,正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速,80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢类。
上世纪30年代就已在瑞典的试验室中研制出双相不锈钢(3RE60、Uranus50等),但是双相不锈钢真正产业化还是在上世纪60年代以后,其发展经历了3代历程。
1.1 我国双相不锈钢的应用双相不锈钢是根据石油化工中强酸强碱造成的局部点蚀、应力腐蚀以及孔穴式腐蚀现象,一般不锈钢难以胜任的容器、管道以及零部件等而研制的,但由于双相不锈钢除具有很强的各类抗腐蚀性能之外,还具有很好的强度和韧性,为此,在一般民用工程和能源交通方面也逐步得到越来越多的应用,如桥梁、飞机、船舶、汽车以及沿海城市和化工区的装饰建筑等。
太钢 双相不锈钢焊接工艺
No.2 中部硬度变化情况
350 300 250 200 150 100 50
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
No.3 焊缝区硬度变化情况
290 280
270
260 250
240
1
2
3
4
5
6
7
8
9 10
5、焊缝外观检查: 合格(检查标准:DL5017-93) 6、无损检测:
图 2:焊接力学与晶腐性能 3、热影响区金相组织:见图 3
热影响区没有形成单相铁素体组织。
4、硬度检验:见图 4
No.2
No.3
No.1
图3:焊接热影响区组织
图4:焊接硬度曲线(Hv5)
No.1 边部硬度变化情况
290 280 270 260 250 240 230 220 210
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

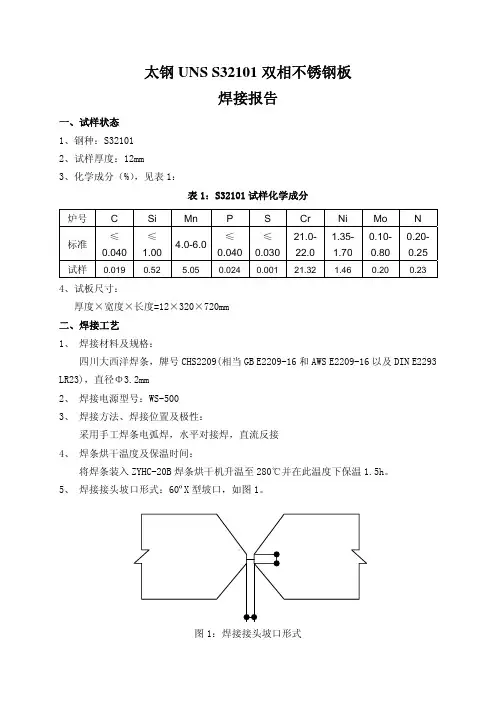

LR23),直径Φ3.2mm
2、 焊接电源型号:WS-500
3、 焊接方法、焊接位置及极性:
采用手工焊条电弧焊,水平对接焊,直流反接
4、 焊条烘干温度及保温时间:
将焊条装入 ZYHC-20B 焊条烘干机升温至 280℃并在此温度下保温 1.5h。
5、 焊接接头坡口形式:60ºX 型坡口,如图 1。
图 1:焊接接头坡口形式
焊接速度 (cm/s) 0.265 0.316 0.303 0.305 0.271 0.228
2205+Q235B双相不锈钢复合板的焊接工艺
2205+Q235B不锈钢复合板的焊接工艺规程一、焊接工艺的选择1、覆层焊接工艺的选择双相不锈钢2205 具有良好的焊接性,但双相不锈钢2205 中具有较高的铁素体,当拘束度较大及焊缝金属含氢量较高时,存在焊接氢致裂纹的危险,因此,焊接材料选择与焊接过程中应严格控制氢的来源,选用钨极惰性气体保护焊的方法进行双相不锈钢2205 的焊接,其特点是焊接质量优良。
为了平衡焊缝金属中的相比例,应选择比母材2205 具有更高奥氏体形成元素的填充材料,通常是增加焊丝中Ni 和N 的含量,因此,根据母材2205 的化学成分,确定选用ER2209 焊丝,直径2.0mm。
双相不锈钢复板2205和焊丝ER2209化学成分见表1。
2、基层焊接工艺的选择基层材料为Q235B,焊接方式及焊材可选用多种方式,如选用焊条 J422 或J427,埋弧焊焊丝 H08A 焊剂 HJ431,氩弧焊:焊丝H08Mn2Si,CO2保护焊H08Mn2Si。
焊接基层焊道不得触及和熔化复材,先焊基材时,其焊道根部或表面,应距复合界面1-2mm。
焊缝余高应符合有关标准的规定。
3、坡口形式及尺寸的选择由于填充材料ER2209 具有更高的奥氏体形成元素含量,对优化焊缝金属中的奥氏体、铁素体的比例起着很大作用,因此应保证焊缝金属中的填充材料比例尽可能高,减少熔合比,并考虑到加工的便利及厚度较薄(2+6mm),建议采用采用V 型坡口,接头的坡口角度和间隙需较大些,无钝边,坡口形式及尺寸见表2。
坡口加工一般采用机械方法制成。
若采用等离子切割、气割等方法开制坡口,则必须去除复材表面的氧化层,加工完的坡口要进行外观检查,不得有裂纹和分层,否则应进行修补。
二、焊接操作规范(一)焊前准备1、下料1.1划线应在清洁的木板或光洁的平台上进行,加工过程中不能去除的复合钢板材料表面严禁用钢针划线或打冲印。
1.2下料时,应将不锈钢复合钢板原材料移至专用场地用等离子切割或机械切割方法下料。
双相不锈钢焊接工艺
双相不锈钢焊接工艺编辑条目06.2993次1人1个[字号:大中小][我来说两句(0) ]双相不锈钢焊接工艺1、采用99.99%氩气惰性气体保护,进行手工钨极氩弧焊打底焊接包括如下工艺步骤:a(1)选用的电源为松下TSP-300型手工/氩弧焊机,电源极性为直流正接,熔池保护气体为99.99%氩气,流量为10-18升/分钟,背保护气体为99.99%氩气,氩弧焊丝为林肯LNT4462Φ2.0,AWSA5.9:ER2209,钨极为钍钨极Φ2.4,ANSI/AWSA5.12-92,焊接位置为水平固定,壁厚为8-10毫米,接头形式为对接V型接口,坡口角度为60°±5°,钝边为0-1.5毫米,间隙为3-5毫米;(2)将组对好的工件水平固定于焊架上,密封管口只留进出气口,管内通氩气作背保护气体3-5分钟,气体流量为5-10升/分钟;(3)持证焊工进行打底焊接,电流为70-90安培,电压为11-13伏特,焊接速度为30-50毫米/分钟,继续通背保护气体;(4)整圈焊完后进行第二层热焊,电流为105-150安培,电压为13-18伏特,焊接速度为75-130毫米/分钟,熔池保护气体流量为10-15升/分钟,控制层间温度≤150℃;(5)第二层焊完后,继续通背保护气体。
2、采用80%氩气加20%二氧化碳气体保护进行半自动填充盖面焊接包括如下工艺步骤:(1)选用的电源为松下KRII-350型二氧化碳焊机,电源极性为直流反接,熔池保护气体为80%氩气+20%二氧化碳,背保护气体为99.99%氩气,药芯焊丝为林肯Cor-A-RostaP4462Φ1.2,AWSA5.22:E2209T1-4;(2)测量已打底热焊完毕的焊缝温度,保持层间温度≤150℃;(3)持证焊工进行填充焊接,电流为140-180安培,电压为23-29伏特,焊接速度为140-210毫米/分钟,熔池保护气体流量为15-20升/分钟,管内通氩气作背保护气体直至结束焊接或填充至10毫米厚,控制层间温度≤150℃;(4)填充焊接完毕后进行盖面焊接,电流为130-160安培,电压为23-27伏特,焊接速度为170-230毫米/分钟,熔池保护气体流量为15-20升。
2205双相不锈钢的性能及焊接工艺
2205双相不锈钢的性能及焊接工艺发表时间:2020-06-01T11:28:36.413Z 来源:《电力设备》2020年第4期作者:辛国庆[导读] 一、2205双相不锈钢简介(中国能源建设集团东北电力第一工程公司有限公司)一、2205双相不锈钢简介1.1 2205双相不锈钢理化性能简介双相不锈钢2205是第二代双相不锈钢,也称为标准双相不锈钢,成分特点是超低碳、含氮。
2205双相不锈钢是目前应用最为普遍的双相不锈钢,该钢具有高强度、高抗疲劳强度、低温韧性、耐孔腐蚀性、对应力裂纹不敏感等优点,广泛应用于海洋工程、化学工程领域的大型容器、管道。
2205双相不锈钢与奥氏体不锈钢相比具有较好的力学性能、耐蚀性及价格优势。
菲律宾马利万斯电厂的海水淡化系统管道采用的就是2205双相不锈钢。
1.2 2205双相不锈钢化学成分2205双相不锈钢与最初的双相不锈钢相比,进一步提高氮的含量,增强在氯离子浓度较高的酸性介质中的耐应力腐蚀和抗点腐蚀性能。
氮是强烈的奥氏体形成元素,加入到双相不锈钢钟,既提高钢的强度且不明显损伤钢的韧性,又能延缓和抑制碳化物的析出,使其焊接性能得到了大大的改善。
1.3 2205双相不锈钢的组织特点2205双相不锈钢在室温下固溶体中奥氏体和铁素体约各占半数,兼有两相组织特征。
它保留了铁素体不锈钢导热系数小、耐点蚀、缝隙及氯化物应力腐蚀的特点、又具有奥氏体不锈钢韧性好、脆性转变温度较低、抗晶间腐蚀、力学性能和焊接性能好的优点。
1.4影响焊接性因素分析(1)冷却速度的影响2205双相不锈钢在正常供货状态下大约具有50”%的铁素体和大约50%的奥氏体,但经过焊接后,接头刚凝固时的组织为单相铁素体,奥氏体是在接头温度低于1300℃后由铁素体逆变为奥氏体产生的。
它的数量除了与化学成份有关外,主要取决于冷却速度,冷却速度对γ相数量影响很大(见图1),快速冷却焊缝的组织中α相的比例可能会超过80%,致焊缝韧性下降,氢脆敏感性增加。
超级双相不锈钢焊接指南
℃。
在任何后续焊道开始焊接之前和建议暂停的地方重新施焊时,应立即测量层间温
度。应使用接触式热电偶进行层间温度测量。在重新焊接之前焊接区温度必须低于层间
温度。层间温度必须在每一个焊接时间间隔中,并且不仅仅在焊接新焊道之前进行层间
温度测定。
5.4、打底焊道
GTAW 焊接方法通常被规定用于提高根部焊道质量的控制。
3
4、焊接
4.1、接头组对 线性夹可以被用于协助接头组对.夹子可以要么在内接头或接头外。为了保证一个
满意的最终根部焊道成型和焊缝质量,接头相邻的过量错边应避免。 管部件的芯杆可以用于组对,以获得要求的组对接头直线度。按照规程规定,注意
避免过度减薄壁厚和在芯杆处形成锥度。 接头组对,和板预固定,必须考虑正常的变形控制技术包括反变形焊接和退步分段
当焊接 Zeron100 超级不锈钢时,有几个因素必须考虑:本册子中强调了必须考虑 的主要因素。特别是要在焊接状态下使用的焊缝,可以用所有普通的焊接方法进行焊接。 如果焊件需要焊后热处理的话,本册的焊接原则将同样适用。
1、Zeron100 的焊接前准备
强烈要求在产品焊接开始之前,用于产品的 WPS 和相应的 WPQR 应被威尔公司获得 并审阅;WPS 应按比如 ASME 标准等法定的基础标准更高要求进行评定,并且应包括除机 械性能、无损检测要求之外的 ASTM G48 A 法腐蚀试验,微观金相评估和铁素体测定等, 焊工评定也应执行这些附加要求以展示焊缝区域的冶金质量也是满意的以及标准的完 整性。
15-30
4-6(R(mm)) 2-3
0.5-1.5
3.2、自动焊接 对于自动 GTAW 焊接方法,可以使用一个封闭的对接接头(零组对间隙)。接头设
计以有利于提高填充金属到达根部焊道,并且取得足够的根部焊道厚度。特别注意确保 有充分的填充金属添加。典型接头形式如下图 1:
2205双相不锈钢的焊接工艺规程
2205双相不锈钢的焊接工艺规程1 绪论随着工业技术的日益发展,一般奥氏体不锈钢难以满足应力腐蚀、点腐蚀和缝隙隧洞式腐蚀的要求。
为此,冶金工作者进行了大量研究,研制出奥氏体—铁素体型不锈钢,即双相不锈钢。
传统的奥氏体不锈钢在晶间腐蚀、应力腐蚀、点腐蚀和缝隙腐蚀等局部腐蚀方面的抗力不足,尤其是应力腐蚀引起的断裂,其危害性极大。
双相不锈钢是近二十年来开发的新钢种。
通过正确控制各合金元素比例和热处理工艺使其固溶组织中铁素体相和奥氏体相各约占50%,从而将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起,使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点。
所谓双相不锈钢是在其固溶组织中铁素体相与奥氏体相约各占一半,一般量少相的含量也需要达到30%。
在含C较低的情况下,Cr含量在18%-28%,Ni含量在3%-10%。
有些钢还含有Mo、Cu、Nb、Ti,N等合金元素。
该类钢兼有奥氏体和铁素体不锈钢的特点,与铁素体相比,塑性、韧性更高,无室温脆性,耐晶间腐蚀性能和焊接性能均显著提高,同时还保持有铁素体不锈钢的475℃脆性以及导热系数高,具有超塑性等特点。
与奥氏体不锈钢相比,强度高且耐晶间副食和耐氯化物应力腐蚀有明显提高。
双相不锈钢具有优良的耐孔蚀性能,也是一种节镍不锈钢。
由于两相组织的特点,通过正确控制化学成分和热处理工艺,使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点,它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起,正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速,80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢类。
上世纪30年代就已在瑞典的试验室中研制出双相不锈钢(3RE60、Uranus50等),但是双相不锈钢真正产业化还是在上世纪60年代以后,其发展经历了3代历程。
1.1 我国双相不锈钢的应用双相不锈钢是根据石油化工中强酸强碱造成的局部点蚀、应力腐蚀以及孔穴式腐蚀现象,一般不锈钢难以胜任的容器、管道以及零部件等而研制的,但由于双相不锈钢除具有很强的各类抗腐蚀性能之外,还具有很好的强度和韧性,为此,在一般民用工程和能源交通方面也逐步得到越来越多的应用,如桥梁、飞机、船舶、汽车以及沿海城市和化工区的装饰建筑等。
(双相不锈钢)复合板焊接工艺
1 要求1.1 材料1.1.1 用于制造压力容器的不锈钢复合钢板材料及焊材应符合相应的国家标准或行业标准的规定,并具有材料制造厂的质量证明书。
采用国外材料时,应符合《压力容器安全技术监察规程》第22条的规定。
1.1.2 用于主要受压元件的材料,其复验要求应符合《压力容器安全技术监察规程》第61条的规定。
1.1.3不锈钢复合钢板的使用范围应符合GB150的规定。
1.1.4材料不得有分层,表面不允许有裂纹、结疤等缺陷。
用于制造有表面粗糙度要求的设备的不锈钢复合钢板板,需经80~100号砂头抛光后,再检查表面质量。
经酸洗供应的材料表面不允许有氧化皮和过酸洗现象。
1.1.5不锈钢复合钢板应按牌号、规格和炉批号分类存放,并作明确标志。
与碳钢等原材料有严格的隔离措施。
1.1.6 不锈钢复合钢板材料上应有清晰的入库标记。
该标记和1.1.6条规定的标志应采用无氯、无硫记号笔书写,不得采用油漆等有污染的物料书写,不得在与介质接触的表面打钢印。
1.1.7 焊接材料应按种类、牌号、批次、入库时间分类放置于干燥、通风良好的室内,一般应放在离地约200~500mm 以上的架子上。
室内应整洁,不允许放置有害气体和腐蚀性介质。
并应建立严格的验收、保管、烘干、发放和回收制度。
1.1.8 钢板吊运时,要防止钢板变形。
钢丝绳要加护套,以防损伤材料表面。
1.2 制造环境1.2.1 不锈钢复合钢板压力容器的制造应有独立、封闭的生产车间或专用场地,应与碳钢制产品严格隔离。
不锈钢复合钢板压力容器如附有碳钢零部件,其碳钢零部件的制造场地应与不锈钢复合钢板件分开。
1.2.2 为了防止铁离子和其它有害杂质的污染,不锈钢复合钢板压力容器生产场地必须保持清洁、干燥、地面应铺设橡胶或木质垫板。
零部件半成品、成品的堆放需配有木质堆放架。
1.2.3 不锈钢复合钢板压力容器在制造过程中应使用专用滚轮架(如滚轮衬有橡胶等)、吊夹具及其它工艺设备。
起吊容器或零部件的吊缆宜采用绳制吊缆或柔性材料(橡胶、塑料等)铠装的金属吊缆。
2507双相不锈钢焊接工艺书
2507双相不锈钢焊接工艺书简介2507双相不锈钢是一种具有优异耐蚀性、耐高温和高强度的材料,常用于海洋、化工和石油工业等领域。
为了保证焊接接头的质量,需要选择合适的焊接工艺和参数。
本文将介绍2507双相不锈钢的焊接工艺,包括预热、焊材选择、焊接方法和参数等内容。
1. 预热预热对于焊接2507双相不锈钢非常重要,可以减少焊接时的应力和变形,并提高焊缝的质量。
预热温度一般为150-200°C,可以使用气焊炉或电焊炉进行加热。
需要注意的是,在预热过程中要避免温度过高和过低,以免影响焊接质量。
2. 焊材选择选择合适的焊材对于焊接质量至关重要。
推荐使用ER2594型焊丝作为填充材料。
该焊丝具有出色的耐腐蚀和强度特性,能够与2507双相不锈钢匹配良好。
在选择焊材时,还需要考虑焊接方法和工艺参数的要求。
3. 焊接方法针对2507双相不锈钢的焊接,推荐采用TIG焊法(Tungsten Inert Gas Welding)。
TIG焊接具有焊缝质量高、热影响区小的优点,适用于焊接薄板和对焊缝质量要求较高的情况。
在进行TIG焊接时,需要注意引弧时避免接触焊材和基材,焊接电流一般选择与填充材相匹配的参数。
4. 焊接参数焊接参数的选择对于焊缝质量和性能至关重要。
对于2507双相不锈钢,推荐的焊接参数如下: - 焊接电流:100-120A - 焊接电压:12-16V - 氩气流量:12-15L/min - 焊接速度:5-10cm/min需要根据实际焊接情况进行调整,并进行焊接试验验证。
5. 焊后处理焊接完成后,需要进行焊后处理以提高焊缝质量和耐蚀性。
推荐进行固溶处理和时效处理。
固溶处理温度一般为1050-1100°C,时间为1-2小时;时效处理温度一般为550-600°C,时间为4-6小时。
通过焊后处理,可以减少焊接产生的应力和变形,并提高焊缝的耐蚀性和强度。
总结本文介绍了2507双相不锈钢的焊接工艺,包括预热、焊材选择、焊接方法和参数以及焊后处理等内容。
2205双相钢的焊接工艺规程
为了取得良好的焊接质量,焊接人员应掌握双相钢的焊接特点和往意事项另外从腐蚀的角度来看,焊接接头总是不锈铜结构的最薄弱环节,实际上管通最挤的耐蚀水平是由焊工决定的,为了尽可能的取得良好的结果,焊接操作过程应当遵守一些基本规则。
总结出的SAF2205 DSS一些关键技术如下1)焊前准备采用机加工制备试板坡口,用不锈钢专用砂轮片打磨坡口及坡口两侧各30mm范围,并用丙酮清洗,以除去氧化膜、油污。
2)焊接方法一般的焊接方法,如焊条电弧焊、钨极氯弧焊和熔化极气体保护焊理弧焊等,都可用于双相不锈钢的焊接,焊条电弧焊时最常用的焊接工艺方法,其特点灵活方便,并可实现全位置焊接,因此焊条电弧焊时焊接修复的常用工艺方法。
钨极弧焊的特点时焊接质量优良,自动化的焊接效率也较高,因此广泛用于管通的封底焊维及薄壁管道的焊接,钨模弧焊的保护气体通常采用纯x,当进行管通封底焊时,应采用Ax+2解:或Ar+5保护气体,同时还应采用纯Ar威高纯N进行焊背面保护,以防止根部焊道的铁索体化,熔化极气体保护焊的特点时较高的数效车,即可采用较灵话的半自动焊,也可实现自动焊3)焊材的选择对于焊条电弧焊,积据耐腐蚀性,接头韧性的要求即焊按位置,可选用酸性或碱性焊条,采用酸性焊条时,脱渣优良,焊缠光清,接头成形美观,但是焊醇金属的冲击性较低,于此同时,为了防止焊接气孔及焊接氢致纹雷严格控制焊条中的含氢量,当要求焊金属具有较高的神击度,并需进行全位置焊按时,应采用碱性焊条,另外,在根部封底焊时,通常采用碱性焊条当对焊金属的耐剧性性能有特殊要求时,证应采用超级双相钢成分的碱性焊条对于实芯气体保护焊焊丝,在保证焊接金属具有良好的耐腐蚀性与力学性能的同时,还应往意其焊接工艺性能,对于药芯焊丝,当暨求焊光滑,接头成形美观时,可采用金红石型或位一钙型药芯焊丝,当要求较高的神击度或在较大的构束条件下焊接时,直采用碱度较高的药芯焊丝,对于埋强焊焊丝,宜采用直径较小的缉丝,实现中小焊接现范下的多层多通焊,以筋止焊接热影响区的化。
双相不锈钢焊接工艺
双相不锈钢焊接工艺 (试验)一,工件、焊丝表面的清洁双相不锈钢焊接对工件或焊丝表面油污、氧化膜特别敏感,如果表面存在油污、氧化膜等,电弧或者不能引起来,或者电弧不能稳定燃烧。
因此,焊前必须对焊件的接头附近及焊丝表面进行清理,去除金属表面的氧化膜、湿气、污垢、油脂等杂物,以保证引弧及电弧稳定燃烧。
清理的方法大如下:1)机械清理,可用砂布打磨、吹砂式抛光、刮刀等方法清理。
机械清理后用丙酮去除油污。
2)化学清理,焊丝一般采用化学清理方法。
不同金属材料采用的化学清理剂与工艺程序各不相同,可按焊丝说明书的规定进行。
清理后的焊件和焊丝必须妥善放置与保管,一般应在24小时内用完。
如果存放中弄脏或放置时间超过规定时间,在焊前要重新清理一次。
化学清理适合于批量及小型零件。
3)化学——机械清理,大型工件采用化学清理往往不够彻底,因而在焊前尚需用刮刀在焊接坡口边缘再清理一次。
二,材料1 填充金属:在选用焊材时,应考虑与母材化学成份和力学性能性相配备的焊接材料。
焊接材料所焊的熔敷金属强度、塑性和冲击韧性都不能低于被焊钢种的最低值。
这类焊丝的熔敷金属具有奥氏体-铁素体双相组织,其特点也具有较高的抗拉强度和良好的抗应力腐蚀能力或抗点腐蚀性能。
选用与母材相同的同质焊丝:Cr22-Ni9-Mo3型焊丝,或Cr –Ni –Mo 三种元素与“Cr22-Ni9-Mo3焊丝”相近的焊丝。
氩弧焊焊丝:H00Cr18Ni14Mo2 (里层焊接)手弧焊焊丝:A042CE309MoL-16 (表层焊接)三,焊接设备焊机型号为ZX7-400。
四,气体保护保护气体用纯度99.95%或更高的干澡氩气实施保护。
焊接时应在起弧前几秒钟启动气体,灭弧后再保持几秒,保持时间最好足够使焊缝和热影响区冷却到双相不锈钢氧化温度范围以下。
五,焊接操作用TIG(又叫GTAW)焊接,即钨极惰性气体保护焊,它的电极是用钨制成的,有非常高的熔点。
由于它的不熔化,所以在焊接过程中没有损耗,保护气体作为焊剂使用,填充焊条用来给焊缝提供金属(使用填充金属为镍合金元素含量稍高的金属填充)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
双相不锈钢的焊接工艺规程HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1 绪论随着工业技术的日益发展,一般奥氏体不锈钢难以满足应力腐蚀、点腐蚀和缝隙隧洞式腐蚀的要求。
为此,冶金工作者进行了大量研究,研制出奥氏体—铁素体型不锈钢,即双相不锈钢。
传统的奥氏体不锈钢在晶间腐蚀、应力腐蚀、点腐蚀和缝隙腐蚀等局部腐蚀方面的抗力不足,尤其是应力腐蚀引起的断裂,其危害性极大。
双相不锈钢是近二十年来开发的新钢种。
通过正确控制各合金元素比例和热处理工艺使其固溶组织中铁素体相和奥氏体相各约占50%,从而将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起,使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点。
所谓双相不锈钢是在其固溶组织中铁素体相与奥氏体相约各占一半,一般量少相的含量也需要达到30%。
在含C较低的情况下,Cr含量在18%-28%,Ni含量在3%-10%。
有些钢还含有Mo、Cu、Nb、Ti,N等合金元素。
该类钢兼有奥氏体和铁素体不锈钢的特点,与铁素体相比,塑性、韧性更高,无室温脆性,耐晶间腐蚀性能和焊接性能均显着提高,同时还保持有铁素体不锈钢的475℃脆性以及导热系数高,具有超塑性等特点。
与奥氏体不锈钢相比,强度高且耐晶间副食和耐氯化物应力腐蚀有明显提高。
双相不锈钢具有优良的耐孔蚀性能,也是一种节镍不锈钢。
由于两相组织的特点,通过正确控制化学成分和热处理工艺,使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点,它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起,正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速,80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢类。
上世纪30年代就已在瑞典的试验室中研制出双相不锈钢(3RE60、Uranus50等),但是双相不锈钢真正产业化还是在上世纪60年代以后,其发展经历了3代历程。
我国双相不锈钢的应用双相不锈钢是根据石油化工中强酸强碱造成的局部点蚀、应力腐蚀以及孔穴式腐蚀现象,一般不锈钢难以胜任的容器、管道以及零部件等而研制的,但由于双相不锈钢除具有很强的各类抗腐蚀性能之外,还具有很好的强度和韧性,为此,在一般民用工程和能源交通方面也逐步得到越来越多的应用,如桥梁、飞机、船舶、汽车以及沿海城市和化工区的装饰建筑等。
1.1.1石油和天然气工业这是国外应用双相不锈钢的主要领域之一,目前铺设的油气输送管线已有1000km。
国内只有南海油田少量使用,全部进口。
另外,西气东输工程西起塔里木盆地的集气管线考虑要用双相不锈钢焊管,国内已有条件生产和制造。
炼油工业是最早使用国产双相不锈钢的部门,在南京,镇海,天津,济南等炼化公司多集中用在常减压蒸馏塔的塔顶衬里(或复合板)、塔内构件、空冷器和水冷器等,最长的已使用20年。
镇海炼化公司是我国最大的炼油基地,加工能力为1600万t,进入世界百强,冷凝冷却系统中多套设备使用双相不锈钢。
这一领域涉及的范围很宽,工况情况复杂,介质多种多样,也是使用双相不锈钢较早和较多的领域。
甲醇是重要的能源化工原料,2002年国内产量210万t,进口量与此相当,国产缺口很大,当然也有少量(数千吨)出口韩国,目前20万t的大型和多套10万t以下的中小型的甲醇合成反应器的触媒管都是采用双相不锈钢,大中型装置采用2205钢管,使用进口管较多,小型装置多采用18-5Mo型国产钢管。
齐鲁石化公司氯乙烯装置的氧氯化反应器中的冷却蛇管的介质条件(HCI,水蒸气)苛刻,目前已使用进口的2205双相不锈钢,使用结果有待观察。
上海石化公司乙烯装置的催化剂再生冷却器采用国产类似DP3钢的00C25Ni7Mo3WCuN双相不锈钢做海水冷却器管,海水出口温度40℃,至今已间歇使用15年,效果很好。
河南煤化工厂的粉煤气化装置的数台冷却器都是采用进口2205钢管制造。
1.1.2 化肥工业尿素工业也是最早使用国产双相不锈钢的部门,装置中含氯离子水的换热设备使用得较多,例如尿素装置中CO2压缩机三段冷却器原使用304L奥氏体不锈钢管束,l个月后即因应力腐蚀破裂而泄漏,双相不锈钢可用5年以上,随后一、二段冷却器也都换用了18-5Mo或2205双相不锈钢。
由于双相不锈钢在尿素介质中有良好的抗腐蚀疲劳性能,很适合制造尿素生产的关键设备——甲按泵泵体。
国产的00Cr25Ni6Mo2N钢可以通过Huey法的晶间腐蚀倾向检验,己用于黑龙江化肥厂、洞庭氮肥厂(五柱塞式)等大型化肥厂。
国内中小化肥厂的甲按泵泵体基本上采用18-5Mo钢制造,也有数十家采用的是高铬含铅双相不锈钢。
此外这种钢的泵阀锻件通过了日本JISG0573、G0591硝酸法和硫酸法的检验,批量出口日本,价格要比日本当地生产的便宜。
此外,采用国产OCr25Ni6Mo3CuN时效强化双相不锈钢,利用其耐磨损腐蚀性能,用于尿素装置主工艺管路多种规格的高压截止阀的内件等,效果不错。
1.1.3 运输业最近几年海上化学品运输船行业是国外最大的双相不锈钢用户,消费量约占热轧板的50%。
化学品船装载的液体货物多种多样,包括化学和石化产品,食品等,要求船舱材料既能耐腐蚀,又有高的强度。
如今2205双相不锈钢已代替316L和317L奥氏体不锈钢,成为海上化学品船的标准用材。
国内在这方面刚刚起步,中国长江航运集团青山船厂采用欧洲建造标准,使用进口的2205钢板,自行制造成功第一艘18500t化学品船,钢板消耗量约1200t,己出口比利时。
实现了我国用双相不锈钢建造化学品船零的突破,该厂已形成规模生产能力。
1.1.4 造纸和制盐轻工业由于双相不锈钢在中性氯化物溶液中有较好的耐孔蚀和缝隙腐蚀的能力,利用这一特点,国内开发了该钢在真空制盐和盐硝联产装置上的应用,20万-30万t制盐厂的大型盐水和芒硝蒸发罐采用了双相不锈钢的衬里和复合板,解决了设备结盐垢和腐蚀问题,最长的已有10年的使用历史。
双相不锈钢用于大型真空制盐装置,国内已有成熟的经验。
在制纸浆和造纸业领域,国内几乎是空白,硫酸盐蒸煮法仍多采用低碳钢制造的蒸煮锅,而国外早已普及使用双相不锈钢的蒸煮、漂白等设备,目前国内也有引进,但数量极少。
综上所述,可以看出国内双相不锈钢的使用是有一定局限性的,像国外大量使用双相不锈钢的诸如纸浆和造纸工业、油气工业、运输业、甚至建筑业几个大的领域我们涉及得不多,有的还只是刚刚开始。
根据国情,利用双相不锈钢的性能优势,今后除继续扩大在化工和石化等领域的应用外,结合纸浆和造纸工业的技术改造需要开发在这一领域中的应用,至于油气管线目前很难推广,双相不锈钢的价格是太高了但是制造有关油气田需要的耐氯离子和硫化氢的装置像集气管线和换热设备等还是可以采用双相不锈钢,甚至超级双相不锈钢的。
海上运输业的发展,化学品船制造业方兴未艾,需要大量大张的钢板,这一缺口有待填平补齐。
至于在建筑业方面的应用,至今还完全未涉及,其实滨海的城市雕塑景观和开发2304钢用于民用热水器方面完全可代替304和316奥氏体不锈钢。
双相不锈钢的优势及应用1.2.1 与奥氏体不锈钢相比,双相不锈钢的优势如下:1)屈服强度比普通奥氏体不锈钢高一倍多,且具有成型需要的足够的塑韧性。
采用双相不锈钢制造储罐或压力容器的壁厚要比常用的奥氏体减少30-50%,有利于降低成本。
表1-2 部分双相不锈钢的牌号及化学成分(质量分数%)2)具有优异的耐应力腐蚀破裂的能力,即使是含合金量最低的双相不锈钢也有比奥氏体不锈钢更高的耐应力腐蚀破裂的能力,尤其在含氯离子的环境中。
应力腐蚀是普通奥氏体不锈钢难以解决的突出问题。
3)在许多介质中应用最普遍的2205双相不锈钢的耐腐蚀性优于普通的316L奥氏体不锈钢,而超级双相不锈钢具有极高的耐腐蚀性,再一些介质中,如醋酸,甲酸等甚至可以取代高合金奥氏体不锈钢,乃至耐蚀合金。
4)具有良好的耐局部腐蚀性能,与合金含量相当的奥氏体不锈钢相比,它的耐磨损腐蚀和疲劳腐蚀性能都优于奥氏体不锈钢。
5)比奥氏体不锈钢的线膨胀系数低,和碳钢接近,适合与碳钢连接,具有重要的工程意义,如生产复合板或衬里等。
6)不论在动载或静载条件下,比奥氏体不锈钢具有更高的能量吸收能力,这对结构件应付突发事故如冲撞,爆炸等,双相不锈钢优势明显,有实际应用价值。
1.2.2 与铁素体不锈钢相比,双相不锈钢的优势如下1)综合力学性尤其是塑韧性,不象铁素体不锈钢那样对脆性敏感。
2)除耐应力腐蚀性能外,其他耐局部腐蚀性能都优于铁素体不锈钢。
3)冷加工工艺性能和冷成型性能远优于铁素体不锈钢。
4)焊接性能也远优于铁素体不锈钢,一般焊前不需预热,焊后不需热处理。
5)应用范围较铁素体不锈钢宽。
2 SAF2205双相钢接头的基本要求及达到要求的措施基本要求焊接接头不存在超过质量标准规定的缺陷,同时力学性能满足焊接结构预期的使用性能要求。
不出现焊接热裂纹和冷裂纹,应力腐蚀,点蚀,δ相脆化现象的出现防止措施1)双相不锈钢具有良好的焊接性,一般选用与母材成分相同或相近的焊接材料,由于含碳量对抗腐蚀性有很大的影响,因此熔敷金属含碳量不用高于母材。
腐蚀性弱或仅为避免锈蚀污染的设备,可选用含Ti或Nb等稳定化元素或超低碳焊接材料。
对于耐酸腐蚀性能较高的工件,常选用含Mo的焊接材料。
选用适合的焊接材料不会发生焊接热裂纹和冷裂纹,如选用焊条型号E309MoL-16焊条牌号A042氩弧焊焊丝H00Cr18Ni14Mo2。
2)合理设计焊接接头。
避免腐蚀介质在焊接接头部位聚集,降低或消除应力集中,消除或降低焊接接头残余应力,用常用工艺措施,加热温度在800-900℃之间才可得到比较理想的消除应力效果;结构设计时要尽量采用对接接头,避免十字交叉焊缝,单V形坡口改用Y形坡口。
3)采用小的热输入,即小电流,大的焊接速度,减少横向摆动,待前一道焊缝冷却到预热温度后,再焊下一道焊缝,焊后进行750-800℃退火处理,退火后应快冷,防止出现δ相和475℃脆化。
3 SAF2205双相钢的焊接性及焊接中可能存在的问题双相钢的焊接性3.1.1SAF2205双相钢的性能特点1)含钼双相不锈钢在低应力下有良好的耐氯化物应力腐蚀性能。
一般18-8型奥氏体不锈钢在600℃以上中性氯化物溶液中容易发生应力腐蚀断裂,在微量氯化物及硫化氢工业介质中用这类不锈钢制造的热交换器、蒸发器等设备都存在着产生应力腐蚀断裂的倾向,而双相不锈钢却有良好的抵抗能力。
2)含钼双相不锈钢有良好的耐孔蚀性能。
在具有相同的孔蚀抗力当量值(PREN=Cr%+%+16N%)时,双相不锈钢与奥氏体不锈钢的临界孔蚀电位相仿。
