第十四章了解电路测试题
第十四章 了解电路(单元测试)(解析版)
第十四章了解电路满分100分时间60分一、单项选择题（每小题3分，共12×3=36分）1．工作和生活中，手机已成为人们常用的工具。
华为智能手机的电池电压最接近（）A．4V B．110V C．220V D．380V【答案】A.【详解】家庭电路电压为220V，而手机电池为锂电池，电压较小，约为4V。
故选A。
2. 如图所示，游客在干燥的沙漠上游玩时，出现头发竖起如“刺猬头”的静电现象，关于头发带电情况分析正确的是（）A．头发创造了电荷B．头发带了异种电荷C．头发带了同种电荷D．头发一定带了正电荷【答案】C.【详解】游客在干燥的沙漠上游玩时，头发与空气、衣服等发生摩擦，使头发上带上了同种电荷，同种电荷相互排斥，故出现头发竖起如“刺猬头”的静电现象，故C正确，ABD错误。
故选C。
3. 如图所示是两个相同的验电器，其中A带负电、B不带电。
用带有绝缘柄的金属棒把A和B连接起来，发现A的金属箔张角变小，B的金属箔张开。
下列说法正确的是（）A．验电器A的金属箔张角变小是因为它得到了电子B．验电器B的金属箔张开，说明异种电荷相互排斥C．连接的一瞬间，正电荷从B流向AD．连接的一瞬间，金属杆中电流方向是从B流向A【答案】D【详解】A．验电器A带负电，用带有绝缘柄的金属棒把A和B连接起来，验电器A的金属箔张角变小是因为它失去了电子，故A错误；B．验电器B的金属箔张开，因为同种电荷相互排斥，故B错误；CD．连接的一瞬间，验电器A的电子从A经过金属棒流向B，自由电子定向移动的方向与电流方向相反，故金属杆中电流方向是从B流向A，故C错误，D正确。
故选D。
4．如图，将电池组与灵敏电流表串联，第一位同学双手用盐水浸湿后分别紧握从电路A、B两端引出的裸铜线上，观察电流表示数，再让第二位、第三位同学依次仿照操作，正确的说法是（）A．流经三位同学的电流大小不一定相等B．三位同学在电路中的连接方式是串联C．随着接入的学生增多，电流表示数减小D．双手用盐水浸湿的目的是为了不触电【答案】A【详解】A、三位同学并联在电路中，因为不知道他们的电阻，因此流经三位同学的电流大小不一定相等，故A正确；B、三位同学两只手分别抓住连接电源正极和负极的两根导线，所以三位同学在电路中的连接方式是并联，故B错误；C、并联电路中，并联的电阻越多，总电阻越小，干路中的电流越大，因此随着接入的学生增多，电流表示数变大，故C错误；D、双手用盐水浸湿的目的是为了减小电阻，故D错误。
沪科版物理第14章了解电路测试题
九年级物理第十四章《了解电路》测试题（满分：90分）班级_____________ 姓名________________ 得分_____________一、选择题（1—8题为单项选择，每题3分，9、10两题为多项选择，每题4分，共32分）1．教室里一个开关可以同时控制三盏日光灯，则这三盏灯的连接方式为（）A．一定是串联 B．一定是并联C．可以串联也可以并联 D．其他连接方式2．如图甲所示电路中，电源电压为3V，当闭合开关后，电压表指针偏转如图乙所示，则电灯L1和L2两端的电压分别为（）A．3V 1.2 V B．1.2V 3 V C．1.2 V 1.8V D．1.2 V 4.2 V3．在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小。
为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流4．如图所示的电蚊拍，具有灭蚊和照明等功能。
当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。
下列电路设计符合这种要求的是（）5.如图所示的电路中，当开关S闭合后，发现电压表的读数为零，如果电路只有一处故障，那么可能出现的问题是（）A．L1的灯丝断了 B．L2的灯丝断了C．灯L1与灯座接触不良 D．灯L2短路题号 1 2 3 4 5 6 7 8 9 10答案第3题图甲乙6．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成如图所示电路．若开关闭合，其后果是（）A.电压表不会烧坏，电流表可能烧坏B.两表都不会烧坏C.电压表会烧坏，电流表正常工作D.两表都会烧坏7.下列电路中，用电流表测通过灯的L 2电流，正确的是（ ）8.在下面的电路中，闭合开关S ，能用电压表测量L 2两端电压的是（ ）9．如图所示的电路，下列分析正确的是（ ）A ．只闭合S 1时，电流表A 1有示数，A 2无示数 B. 只闭合S 2时，L 2发光，L 1不发光C ．闭合S 1、S 2时，L 1、L 2并联，A 2测L 2电流D ．闭合S 1、S 2时，L 1、L 2串联，A 1、A 2示数相等 10.在如图所示的电路中，闭合开关，下列说法正确的是（ ）A.两灯并联，电流表测通过L 1的电流B.两灯串联，电压表测L 1两端的电压C.若电流表示数为0.3A ，则通过L 2的电流小于0.3AD.若电源电压为3V ，电压表的示数为2V ，则L 2两端的电压为1V二、填空题（每空2分，共26分）11．将与羊毛衫摩擦过的气球靠近头发，会看到头发被“吸起”的惊奇现象。
第十四章了解电路单元测试题.
第十四章了解电路单元测试题一、填空题1、用丝绸摩擦过的玻璃棒靠近碎纸屑，发现碎纸屑被吸引，这是由于；有的纸屑接触玻璃棒后“跳开”，这又是因为。
2、一节普通干电池的电压为______________伏。
在图14−1中，A端为干电池的______________极（选填“正”或“负”）。
图14−1 图14−2 图14−33、如图14−2所示，标出了制成铅笔的几种材料名称，通常条件下______________是绝缘体（只选一种）。
4、图14−3是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗? 其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。
电路图中的灯泡L与电动机M是串联的还是并联的?请写出你的猜想和判断方法。
你的猜想：_______________________。
判断的方法:_____________________________。
5、如图14−4，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。
为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：⑴连接A和B，将测通器的m连接在D上。
当n连接F时小灯泡发光，连接E 时小灯泡不发光。
由此可以确定为同一导线的两端（填字母，下同）。
⑵为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端只需接触一根导线就能将两两根导线辨别开。
5、如图所示电路中，当S1、S3断开，S2闭合时，L1与L2是______联；当S2断开，S1、S3闭合时，L1与L2是_______联；若同时闭合S1、S2、S3，则会造成电路_________。
5题 6题6、在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在______和_____两点之间。
7．如图14—5甲中电流表Al读数为0．2A，则电流表A2的读数是 .图乙中电流表A2的读数为0.9A，A1读数为0.3A，则通过电流表A的电流是 .电流表A选用的量程应为 A．图14−5 图14−68.图14—6(a)所示电表的示数为；图14−6(b)所示电表的示数为。
第十四章 了解电路 测试卷(含答案)
第十四章了解电路测试卷一、选择题(每题3分，共30分)1.如图所示，用毛皮摩擦过的橡胶棒去接触验电器金属球，发现验电器的箔片张开，下列说法错误的是()A．摩擦起电的实质是电子的转移B．箔片张开是由于同种电荷相互排斥C．箔片张开说明橡胶棒带电D．验电器的乙部件必须是导体(第1题)(第2题)(第4题)2．甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则() A．甲、乙均带正电B．甲、乙均带负电C．乙带正电，甲一定带负电D．乙带正电，甲可能不带电3．如图所示的电路中，灯泡能发光的电路是()4．关于如图所示的电路，正确的说法是()A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1、S2，L1、L2都发光C．S1、S2都断开，L1、L2都不发光D．闭合S2，断开S1，L1、L2都发光5．下列图中与实物图相对应的电路图是()6．小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是()A B C D7．用电流表测某一电路中的电流，若选用0～0.6 A量程，则测得的电流为0.18 A，若选用0～3 A量程，则测得的电流为0.2 A，那么该电路中的电流应为() A．0.2 A B．0.18 A C．0.19 A D．以上答案都对8．如图所示的电路中，开关闭合后两灯发光。
以下说法正确的是() A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍(第8题)(第9题)(第10题)(第11题) 9．如图，当开关闭合时，下列说法正确的是()A．灯L1与L2并联，A1测量的是通过L1的电流B．电压表可以测出L1两端的电压C．电流表A2测量的是通过L1的电流D．通过L1、L2的电流一定相等10．如图所示，电源电压一定。
关于电路的工作情况，下列说法正确的是() A．只闭合S1时，两灯泡串联B．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被损坏D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被损坏二、填空题(每空2分，共28分)11．如图所示，两个相同的验电器A和B，A带负电，B不带电。
九年级上册物理 第十四章《了解电路》单元测试题
九年级上册物理第十四章《了解电路》单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 下列说法中正确的是A．只有正电荷的移动才能形成电流B．电源的作用是可以使自由电荷定向移动形成电流C．摩擦起电可以创造电荷D．规定自由电荷定向移动的方向为电流方向2 . 用电压表较为准确地测量一节蓄电池的电压时,正确的方法是（）A．蓄电池的两极分别接在电压表的“-”、“15”接线柱上B．蓄电池的两极分别接在电压表的“-”、“3”接线柱上C．以上两种接法效果相同D．以上两种接法都不行3 . 细心的小明在阅读教材P53的J0407型直流电流表说明书的时候，发现在“规格”一栏中出现了“表头灵敏度为75mA”字样，通过关于表头灵敏度知识的学习，小明知道：表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值。
因此，结合电路知识，在采用该电流表时，推测正确的是A．该电流表的量程为0～75mAB．该电流表可以直接接在电源两极之间C．该电流表可以测量大小为0.2A的电流D．该电流表的电流应该从“-”接线柱流入4 . 如图是探究焦耳定律的实验装置，通电前，A、B两个U型管的液面相平，通电一段时间后，通过R1、R2的电流分别为I1、I2，则A．I1＝l2，A管中的液面较低B．I1＞I2，A管中的液面较高C．I1＝l2，A管中的液面较高D．I1＜I2，A管中的液面较低5 . 关于家庭电路，下列说法中正确的是（）A．在家庭电路中，同时工作的用电器越多，总电流越大，总电阻越大B．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起C．家庭电路中不安装保险丝，发生短路时，会因为电流过大而烧毁导线D．电炉工作时，电炉丝热的发红，而连接电炉的导线并不太热，是因为导线的电流比电炉丝的电流小6 . 下列情况中物体的质量和密度都不变的是A．密闭容器内的冰全部熔化成水B．水稻的种子被“嫦娥一号”从地面带入太空C．一支粉笔被老师用去一半D．一块汉白玉被雕刻成一件精美的艺术品7 . 甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，则两灯消耗的总功率是A．2W B．1.6W C．1.2W D．0.8W8 . 如右图所示，当开关S闭合后，电压表测出的电压是A．灯L1两端的电压B．灯L2两端的电压C．电源电压D．灯L1和灯L2两端的总电压9 . 以下几个验证性小实验，不正确的是（）A．将小磁针放在通电导体的下方小磁针发生偏转，说明通电导体在磁场中受到力的作用B．将底面削平的铅块紧紧压在一起，两个铅块就会结合起来，说明分子间有引力C．与毛皮摩擦过的橡胶棒能吸引小纸屑，说明带电体可以吸引轻小物体D．电炉子通电发热，说明做功可以改变物体的内能10 . 下列说法正确的是（）A．三极管是用半导体材料制成的B．集成电路中的元件都是用超导材料制成的C．现代建筑物上的避雷针是用绝缘材料制成的D．滑动变阻器的电阻线是用铜导线绕制而成的二、多选题11 . 在应用物理知识分析解决问题的过程中，常常需要根据问题情境的描述提取有用信息做出正确的判断。

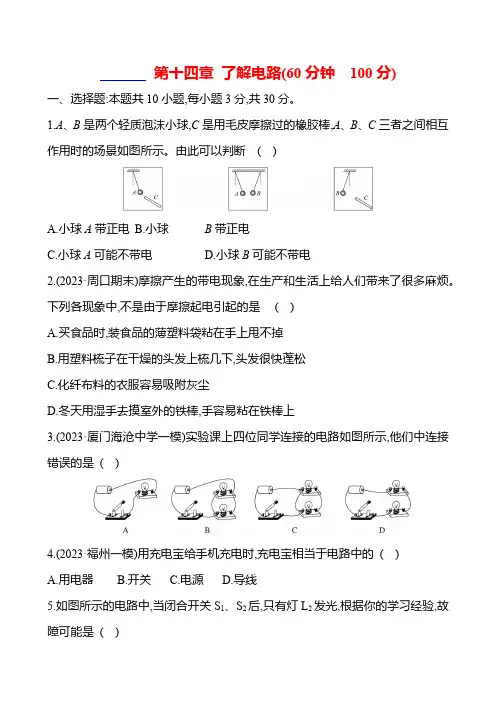

单元综合检测 第十四章 了解电路 - 学生版
第十四章了解电路(60分钟 100分)一、选择题:本题共10小题,每小题3分,共30分。
1.A、B是两个轻质泡沫小球,C是用毛皮摩擦过的橡胶棒,A、B、C三者之间相互作用时的场景如图所示。
由此可以判断( )A.小球A带正电B.小球B带正电C.小球A可能不带电D.小球B可能不带电2.(2023·周口期末)摩擦产生的带电现象,在生产和生活上给人们带来了很多麻烦。
下列各现象中,不是由于摩擦起电引起的是( )A.买食品时,装食品的薄塑料袋粘在手上甩不掉B.用塑料梳子在干燥的头发上梳几下,头发很快蓬松C.化纤布料的衣服容易吸附灰尘D.冬天用湿手去摸室外的铁棒,手容易粘在铁棒上3.(2023·厦门海沧中学一模)实验课上四位同学连接的电路如图所示,他们中连接错误的是( )4.(2023·福州一模)用充电宝给手机充电时,充电宝相当于电路中的( )A.用电器B.开关C.电源D.导线5.如图所示的电路中,当闭合开关S1、S2后,只有灯L2发光,根据你的学习经验,故障可能是( )A.S1接触不良B.S2被短路了C.L1短路D.L1与灯座接触不良6.小南根据如图电路画出了如图中所示的四个对应电路图,其中正确的是( )7.小明热爱劳动,在家扫地时就想设计一个智能吸尘器电路的控制系统。
吸尘器开机后,扫地模式的开启和退出可以通过手动开关S1控制,也能用手机远程控制开关S2实现。
S3是机器的开机按钮。
如图中设计符合要求的是( )8.(2023·福州模拟)图中有关电现象的四幅图的说法,正确的是( )A.甲图中,玻璃棒和丝绸摩擦时,玻璃棒带负电B.乙图中,验电器的金属箔片张开,是因为异种电荷相互排斥C.丙图中,两个小灯泡属于同一条电路,是串联关系D.丁图中,在闭合电路中电源的外部电流总是从电源正极流向负极9.(2023·龙东中考)请你仔细观察并分析电路图,下列说法正确的是( )A.两灯串联,两电压表示数相同B.两灯并联,两电压表示数不同C.两灯串联,两电压表示数不同D.两灯并联,两电压表示数相同10.如图所示的电路中,将开关S闭合,灯L1和灯L2均发光,下列说法中正确的是( )A.灯L1和灯L2串联B.灯L1和灯L2两端的电压一定相等C.通过灯L1的电流与通过灯L2的电流一定相等D.通过灯L1的电流与通过电源的电流一定相等二、填空题:本题共4小题,每空2分,共16分。
沪科版物理九年级（上）《第十四章 了解电路》单元测试题（含解析）
沪科版物理九年级（上）《第十四章了解电路》单元测试题一．选择题（共12小题）1．如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则下列说法正确的是（）A．a上的一些电子转移到b上，瞬时电流方向b→aB．b上的一些电子转移到a上，瞬时电流方向a→bC．b上的一些原子核转移到a上，瞬时电流方向b→aD．a上的一些原子核转移到b上，瞬时电流方向a→b2．自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。
选项图所示的电路图符合要求的是（）A．B ．C．D．3．如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关s和安全开关S1．当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。
下列电路图符合上述要求的是（）4．如图所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．验电器的金属箔开始时带负电荷C．验电器的工作原理是异种电荷相互排斥D．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒5．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（）A．1.3VB．2.5VC．3.8VD．6.3V6．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（）A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷7．下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（）8．小明家所在的小区安装了自动售水机。
售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。
九年级物理第十四章了解电路测试题及参考答案
九年级物理第十四章了解电路测试题及参考答案考生注意：1、本卷分第 I 卷（选择题）和第Ⅱ卷（非选择题）两部分，满分 100 分，考试时间 90 分钟2、答卷前，考生务必用 0.5 毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第 I 卷（选择题 30 分）一、单选题（10 小题，每小题 3 分，共计 30 分）1、用两个完全相同的灯泡接在同一个电路中，当用电流表测量时， 发现通过这两个灯泡的电流相 等，那么这两个灯泡的连接方式为( )A ．一定是串联B ．一定是并联C ．可能是串联也可能是并联D ．无法判断2、下列关于电压、电流的说法正确．．的是( )A ．用电压表“0~15V ”、“0~3V ” 量程分别测量同一电路中某电阻两端电压，示数分别为 2V 、2.2V ，则该电阻两端电压为 2.2VB ．电路分析中，应该将电流表视为一个阻值很大的电阻C ．电压表、电流表均不能直接接在电源的正负极之间D ．电流看不见，我们通常用水流来比作电流，这种科学思维方法被称作归纳法3、如图所示电路中，电压表 V 、V 、V 的示数分别为 U 、U 、U ，电流表 A 、A 的示数分别为 I 、1 2 3 1 2 3 1 2 1I ，那么下列有关说法正确的是( )2A ．这是一个串联电路，且 U 2=U 1+U 3 ，I 1=I 2B ．这是一个串联电路，且 U +U =U ，I =I1 2 3 2C ．这是一个并联电路，且 U 2=U 1=U 3 ，I 1<I 2D ．这是一个并联电路，且 U 2=U 1+U 3 ，I 1>I 24、如图所示的四个电路中，开关 S 闭合后，小灯泡 L 、L 并联的电路是( )1 2A.B.C.D.5、有 A 、B 、C 三个轻质小球，其中 A 球带负电。
第十四章 了解电路检测题附答案解析
1图14-6甲 乙图14-11 第十四章 了解电路 检测题一、选择题2. (2015年湖北宜昌中考)新交通法规定驾驶员不系安全带记3分，罚100元。
汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。
当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。
图中符合上述要求的电路图是( )A B C D图14-23. 小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。
小聪断定冰箱门上有一个开关S ，下面小聪的判断中正确的是（ ）A.冰箱内的照明灯和压缩机串联B.冰箱内的照明灯和压缩机并联，开关S 在干路上错误!未找到引用源。
C.冰箱内的照明灯和压缩机并联，开关S 和照明灯串联 D.冰箱内的照明灯和压缩机并联，开关S 和压缩机串联 4. 如图14-3所示电路中，电流表错误!未找到引用源。
、错误!未找到引用源。
、错误!未找到引用源。
的示数分别为错误!未找到引用源。
、错误!未找到引用源。
、错误!未找到引用源。
，它们的大小关系是（ ） A.错误!未找到引用源。
B.错误!未找到引用源。
C.错误!未找到引用源。
D.错误!未找到引用源。
5. （2015年长沙中考）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。
小明和小刚利用 “光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合；无人走动没有声音时，自动断开）设计了如图14-4所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（ ）A B C D 图14-4 6. 小强同学在探究串联电路电流规律的实验中，按图14-5连接好了电路，合上开关S 后，发现两灯均不发光。
为检测出电路故障，他将电压表接到错误!未找到引用源。
两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ） A.灯错误!未找到引用源。
新人教版九年级上册物理 第十四章《了解电路》单元测试题
新人教版九年级上册物理第十四章《了解电路》单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的电路中，闭合开关S后，下列说法正确的是（）A．灯L1两端的电压可能大于灯L2两端的电压B．通过L1灯的电流可能大于L2灯的电流C．L1、L2两灯泡并联D．若L1灯丝烧断，L2灯仍能正常发光2 . 一块石头在下列各种情况中，它的质量会发生变化的是（）A．把石头加热B．把石头磨成粉C．把石头加工成石像D．把石头运到月球上3 . 如图所示，把一根塑料绳的一端扎紧，从另一端撕开许多细丝，用干燥的手从上向下捋几下，发现细丝张开了．下列分析正确的是（）A．细丝张开的原因是带了异种电荷互相吸引B．细丝张开的原因与验电器的工作原理相同C．细丝带了电是通过摩擦的方法创造了电荷D．细丝带上了电的实质是分子在物体间的转移4 . 以下用品中，在通常情况下属于导体的是（）A．橡皮擦B．铅笔芯C．玻璃杯D．塑料尺5 . 如图所示，闭合开关后能测出小灯泡两端的电压的电路是（）A．B．C．D．6 . 如果一个电路中有两个灯泡,已知通过它们的电流相等,则这两个灯泡的连接方式是（）A．串联B．并联C．可能串联,可能并联D．都不正确7 . 如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电压表、电流表、电流表8 . 小灯泡L1和L2分别标有“2.5V 0.3A”、“3.8V 0.3A”，将L1和L2分别采用如图甲、乙所示的方式连接，闭合开关S后，L1和L2都能发光，不考虑灯丝电阻的变化，下列说法正确的是（）A．L1的电阻大于L2的电阻B．甲图中通过L1的电流大于通过L2的电流C．乙图中L1、L2两端的实际电压相等D．甲、乙两图中L1的实际功率均小于L2的实际功率9 . 某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量程，但记录的读数却是6.5V，则该同学实际测的电压值最有可能是A．5V B．2.5V C．1.3V D．11.5V10 . 如图所示是一款凉凉杯，它能在短时间内使杯内的温度急剧下降，在炎炎夏日给我们增添了凉爽．关于凉凉杯，下列说法正确的是（）A．凉凉杯的底座是由塑料制成的，塑料属于导体B．通过杯子外表面看到的自己的像是光的漫反射形成的C．凉凉杯工作时表面结霜，这是升华现象D．用干毛巾擦拭塑料底座时会使塑料带电，这是摩擦起电现象二、多选题11 . 如图 (1) 所示是电阻甲和乙的I-U图像，下列说法正确的是A．电阻甲为定值电阻B．当电阻甲两端电压为2 V时，R甲=0．4?C．如图(2)所示，当开关闭合，电路电流为0．2 A 时，电路总电阻是15 ?D．如图(3)所示，当开关闭合，电源电压为2 V 时，电路总电流为0．6A12 . 下列说法中正确的是（）A．串联电路中的各处电流是相等的B．串联电路的各处的电流也可能不等C．并联电路中干路中的电流一定大于任一支路中的电流D．并联电路中各支路中的电流一定相等13 . 如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U—I关系图象如图乙所示．则下列判断正确的是（）A．图线甲是电阻R1的“U—I”关系图象B．电源电压为12VC．电阻R1的最小电功率为2.7WD．滑动变阻器R2的最大阻值为30Ω14 . 下列说法错误的是A．电荷的定向运动形成电流B．摩擦过玻璃棒的丝绸带正电荷C．闭合的电路中有电流，就一定有正电荷发生定向移动D．根据，通过导体的电流越大，导体的电阻越小三、填空题15 . 小明将铜片、锌片插入柠檬，制成柠檬电池．如图所示，闭合开关S，发光二极管发光，此装置的能量转化过程是________能转化为电能。
第十四章《了解电路》单元测试题
九年级物理第十四章《了解电路》测试题班级 姓名 座号 评分A 、穿化纤织物的衣服上街，衣服容易招尘土B 、高大建筑物上常装有避雷针C 、有光电池的计算器，有光线照射就能工作D 、运石油的大卡车常在地上拖一条铁键2、四个悬挂着的带电通草球，相互作用情况如下图所示，那么D 球（ ）A 、带与A 球不同种的电荷B 、带与B 球不同种的电荷C 、带与C 球不同种的电荷D 、一定带正电荷3、如图所示的四个电路中正确的是（ ）、乙图、丁图4、教室内安装有6盏日光灯，由一个开关控制，它们同时亮，同时熄灭。
这6盏灯的连接方式是（ ）A 、串联B 、并联C 、串联或并联D 、无法判断5、如图4所示的电路中，开关S 闭合时，电压表所测得的电压是( )A 、电灯L 1两端的电压B 、电灯L 2两端的电压C 、电灯L 1和L 2两端的电压之和D 、电源电压图4 6、如图5，若将电流表与电压表位置互换，当开关S 闭合后，造成的后果为（ ）A 、电流表、电压表都会烧坏B 、电流表、电压表都不会烧坏C 、电压表烧坏，电流表不会烧坏D 、电流表会烧坏，电压表不会烧坏7、如图6，电源电压不变，开关s 闭合，电压表（ ）A 、示数不变B 、示数变为零C 、示数变大D 、可能被烧坏8、小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA 、1A 、300mA 和250mA 。
如果他家的电能表上标有“220V 、3A ”字样，那么他家最多还能再安装300mA 的照明灯 （ ）A 、12盏B 、10盏C 、4 盏D 、5盏9、甲乙两灯串联在电路中，闭合开关后，发现甲灯比乙灯亮，则正确的是（ ）A 、通过甲灯的电流大B 、通过乙灯的电流大C 、通过两人灯的电流一样大D 、无法确定图5 图610、某电路中的电流大约为0.4A,一同学要准确测量这个电路中的电流值,他选用的电流表有两个量程:0—0.6A及0—3A,他是用0—3A的量程来测量,他这样做的结果是（）A、测不出电流 B、电流表的指针可能被打弯C、电流表可能被子烧坏D、测量的精确程度差一些11、小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是( )A．开关处出现短路 B．小灯泡灯丝断了 C．小灯泡接触不良 D．电池电能耗尽12、用电流表测得某并联电路中两支路的电流分别为0.4A和1.3A则干路中的电流（）A、0.9AB、1.7 AC、0.4 AD、1.3 某电路13、如右图所示，电路元件及导线连接均完好，闭合开关，则两灯的发光情况是（）A、L1不能发光，L2能发光B、L1能发光，L2不能发光C、L1 L2都能发光D、L1 L2都不能发光14、节日里安装彩灯，现在手头有几十个彩灯泡，工作时两端的电压都不超过6.3 V，只能用家庭电路供电，则可行的办法是（）A．把34个彩灯串起来接人电路 B．把34个彩灯并起来接人电路C．把35个彩灯串起来接人电路 D．把35个彩灯并起来接人电路15、如右图所示，S闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，该电路的故障可能是：（）A、电流表坏了或未接好 C、L1和L2的灯丝都被烧断B、L2的灯丝烧断或灯座与灯泡没接触 D、L1的灯丝被烧断或没接好二、填空题（30分）1、人们发现自然界存在着种电荷：物理学上把把用毛皮摩擦过的橡胶棒上所带的电荷规定为电荷；把移动的方向规定为电流的方向．电源接入电路，在电源外部，电流总是从电源极流出，经导线、用电器等流人电源的极。
初三物理第十四章《了解电路》测试题(含答案)123
初三物理第十四章《了解电路》测试题一、选择题（每题3分，共39分）1、下列电路中，电流表测L1灯电流的是( )2、如右图所示的电路，下列判断正确的是（）A、闭合开关S1、S3，断开开关S2时，灯L1、L2串联。
B、闭合开关S2，断开开关Sl、S3时，灯L1、L2并联。
C、闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮。
D、同时闭合开关S1、S2、S3时，电源短路。
3、小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇，他看到：当冰箱门打开时，照明灯亮而风扇停转，当冰箱门关闭时，照明灯熄而风扇转，为此他设计了四个电路图，其中L为灯泡，M为风扇，S为单刀双掷开关，设计合理的是（）A B C D4、汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（）A B C D5．如图所示，电源电压3V（保持不变）。
当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为３V，由此可以判断( )A．灯L1被短路 B．灯L1断路C．灯L2断路 D．灯L2被短路6、如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（）A、灯L1断路 B、灯L1短路 C、灯L2断路 D、灯L2短路7、用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（）A、IA ＞IBB、IA＜IBC、IA=IBD、无法确定8、如图5所示电路，若要使R1、R2并联，则（）A.只闭合S1 B.只闭合S2C.只闭合S1、S2D.只闭台合S1、S39、小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（）A、冰箱内的照明灯和压缩机串联B、冰箱内的照明灯和压缩机并联，开关S在干路上C、冰箱内的照明灯和压缩机并联，开关S和照明灯串联D、冰箱内的照明灯和压缩机并联，开关S和压缩机串联10、如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（）A、乙带负电、丙带正电B、乙带正电、丙带正电C、乙带负电、丙带负电或不带电D、乙带正电、丙带负电或不带电11、小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是（）A、灯L2断路B、灯L2短路C、电流表烧坏了D、灯L1断路12、新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（） A、 B CD13、如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则( )A、L 1不发光，L2 发光B、L1发光，L 2 不发光C、L 1、L2 都发光D、L 1、L2都不发光二、填空题（每空3分，共36分）1.小明依右图所示电路实验，探究并联电路中电流的关系。
九年级物理上册第十四章《了解电路》测试卷-沪科版(含答案)
九年级物理上册第十四章《了解电路》测试卷-沪科版（含答案）一、填空题(每空2分，作图2分，共20分)1．如果被甲物体摩擦过的乙物体与被丝绸摩擦过的玻璃棒相互排斥，则可知在甲物体与乙物体摩擦的过程中，________(填“甲”或“乙”)物体得到电子。
2．已知甲、乙、丙是三个轻质小球，甲、乙相互吸引，乙、丙相互排斥，已知丙带负电，则甲________(填“一定”或“不一定”)带电。
3．冬天，人们常用电热暖手宝暖手。
为了使用时更加安全，电热暖手宝的内部采用了双重温控保护开关，两个温控开关是________(填“串联”或“并联”)起来使用的。
4．如图所示，用丝绸摩擦过的玻璃棒去接触验电器上端的金属球，验电器的金属箔会张开一定的角度。
这是因为__________________(填“玻璃棒上的电子”或“金属箔上的电子”)发生转移引起的。
5．并联电路中的一部分电路如图所示，当开关闭合电路接通后，电流表的读数为0.3 A，通过导线ab的电流是0.8 A，若通过导线ab的电流方向是从b流向a，则通过导线ac的电流为________A。
6．如图所示，A处导线的直径小于B处导线的直径，那么通过A和B处的电流的关系是I A________(填“>”“<”或“＝”)I B。
7．如图所示，闭合开关S，电压表V1和V2的示数分别为10 V和3 V，则L2两端的电压是________V。
8．如图是小文同学探究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数，则故障原因可能是________________________。
(第8题)9．如图所示，闭合开关S后，两灯均发光，则甲是________(填“电流”或“电压”)表。
(第9题)10．用笔画线代替导线，完成电路图，要求S1只控制L1，S2只控制L2。
(第10题)二、选择题(每题2分，共14分)11．用丝绸摩擦过的玻璃棒去接触验电器的金属球，发现验电器的箔片张开，下列说法正确的是()A．摩擦起电的实质是创造了电荷B．箔片张开是由于同种电荷互相排斥C．玻璃棒与金属球接触时，正电荷从玻璃棒转移到验电器D．玻璃棒与丝绸摩擦后，玻璃棒得到电子而带正电12．家庭电冰箱的压缩机(电动机)是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的，冰箱门相当于开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图 4 第十四章了解电路 测试题
一 选择题
( )1.关于摩擦起电，以下说法错误．．
的是 A ．摩擦起电的原因是不同物质的原子核对电子的束缚本领不同B ．丝绸摩擦过的玻璃棒所带的电荷是正电荷C ．丝绸摩擦过的橡胶棒所带的电荷是负电荷D ．如果两个带电体互相吸引，它们一定带异种电荷
( )2.四个悬挂着的通草小球。
相互作用情况如图1所示，
那么D 球可能 A ．带与A 球相同的电荷 B ．带与B 球相同的
电荷C ．带与C 球相同的电荷 D ．不带电
( )3．“0.15A ”最可能是下列哪个用电器工作时的电流
A ．家用电冰箱
B ．家用空调器
C ．普通计算器
D ．普通的白炽灯
( )4．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开 B C D
( )6.
如图
4
所示，在“探究并联电路中电流的规律”时，小雨同学用电压表测
出A 、B 、C 点的电流，分别为I A =0.3A ，I B =0.2A ，I C =0.5A ，在表格中记录数据后，下
一步应该做的是 A ．整理器材，分析数据，得出结论 B ．换用不同规格的小灯泡，
再测出几组电流值 C ．改变电流表的量程，再测出几组电流值
D ．对换L 1和L 2
的位置，再测出一组电流值
( )7．如图5所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当 乘客坐在座椅上时，座椅下的开关S 1闭合．若未系安全带，则开关S 2断开，仪表盘上
的指示灯亮起；若系上安全带，则开关S 2闭合，指示灯熄灭．下列设计比较合理的电路图是
( )8、从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。
根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是
( )9．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S 1闭合，S 2断开时，
只有灭蚊网通电起到灭蚊作用；当开关S 1和S 2都闭合时，灭蚊网与灯都通电同时起
到灭蚊和照明的作用．下列电路设计符合这种要求的是
A B C D 图5
C
D
( )10．如图所示的电路中，闭合开关S 1和S 2，则 A ．灯泡L 1亮，L 2不亮 B ．灯泡L 2亮，L 1不亮
C ．灯泡L 1、L 2都不亮
D ．灯泡L 1、L 2都亮
( )11．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图4
所示，下列说法中正确的是 A ．换气扇和照明灯不能同时工作
B ．换气扇和照明灯工作时，通过它们的电流一定相等
C ．换气扇和照明
灯只能同时工作 D ．换气扇和照明灯工作时，它们两端的电压一定相等
( )12科研人员利用"光敏"材料制成"光控开关"，它的作用是天黑时自动闭
合，天亮时自动断开；利用"声敏"材料制成"声控开关"，它的作用是当有人走
动发出声音时自动闭合，无人走动时自动断开。
如图各电路中，属于楼道灯电路的是
( )13、在图13—4所示的电路中，当开关S 闭合时，灯L 1、L 2均不亮，某同学用一根导线去查 找电路的故障，他将导线先并接在灯L 1两端时发现L 2亮，灯L l 不亮，然后并接在 L 2两端时发现两灯均不亮，由此可以判断 A 、灯L 1断路 B 、灯L 2断路 C 、灯11短路 D 、灯L 2短路
( )14、在图13—5所示的电路中，若要使L l 和L 2两灯组成并联电路．开关的断开与闭合情况应是
A 、 S 1、S 2断开，S 3闭合
B 、S 1、S 闭合，S 3断开
C 、 S 1、S 2、S 3都闭合
D ．S 2、S 3闭合，S 1断开
( )15、我们做电学实验时应学会检查和排除电路故障。
如图13—6是一位同学研究串联电路电流、电压特点的电路图。
当闭合开关时，L 1亮，L 2不亮，A 和V 均有示数，故障的原因可能是
A ．L 1短路
B ．L 2短路
C ．L 1断路
D ．L 2断路
( )16.图4中的电路图和实物图相对应的是
( )17.如图5所示，甲、乙两处分别接入电流表或电压表，当S 闭合后，为使两灯均能发光，则
A. 甲接电流表，乙接电压表
B.甲、乙均接电压表
C. 甲、乙均接电流表
D. 甲接电压表，乙接电流表
( )18．如图6所示的电路中，闭合开关时，下列说法正确的是
A ．两灯泡串联
B ．电流表测的是总电流
C ．电流表测的是L 1的电流
D ．电流表测的是L 2的电流
( )19．某同学利用图7所示电路研究并联电路电流的规律。
闭合开关s 再迅速断开，发现接通电路的图13-4 图13-5 图13-6
图
9 图11 图
10 短时间内，两只小灯泡均不发光，电流表的指针正向偏转超过最大刻度。
产生这种现象的原因可能是
A ．小灯泡发生短路
B ．小灯泡发生断路
C ．电流表使用的量程小了
D ．电流表的接线柱接反了
( )20. 在如图9所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是：
A ．电流一样大
B ．较暗的灯中电流较大
C ．较亮的灯中电流较大
D ．条件不足无法判断
( )21.小明同学按照图10所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L 1、L 2都不亮，电流表无示数，电压表有示数约为3V 。
则故障原因可能是
A ．L 1断路
B ．L 1短路
C ．L 2断路
D ．L 2短路
( )22. 在图11所示的电路中，以下说法错误．．
的是A ．只闭合开 关S 1，灯L 2发光 B ．只闭合开关S 2，灯L 1 L 2发光C ．只闭合
开关S 3，灯L 1发光 D ．开关S 1 、S 2 、S 3都闭合，灯L 2发光
( )23． 在如图5（a ）所示电路中，当闭合开关后，两
个电压表指针偏转均如图5（b ）所示，则灯泡L 1和L 2
两端的电压分别为 A ．5.6V 1.4V B ．7V 1.4V C ．1.4V 7V D ．1.4V 5.6V
二 填空题
1. 如图12所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上________（选填“同”或“异”）种电荷而相互 ．
2. 现在许多宾馆都利用房卡取电，如图13所示。
只有把房卡插入槽中，房间内的用电器才能使用。
房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的
3.如图14所示，节日小彩灯是由许多小灯泡组成的，这些小灯泡总是同时闪亮、同时熄灭，它们在电路中的连接方式为 。
4. 物理学中规定： 定向移动的方向为电流的方向。
电路中产生持续的电流的条件是
____________________和______________________。
5. 如图15所示是一个能吹冷热风的电吹风的简化电路图，图中A 是吹风机，B 是电热丝（通电后能发热）。
若只闭合开关S 2，吹出的是_______风；若将S 1 S 2都闭合，吹出的是_______风。
（均选填“冷”或“热”）
图5 图6 图7 图
14 图13 图12
图2
6. 如图16所示，电路的状态是_______（选填“通路”、“开路”或“短路”），此时电路中______电流（选填“有”或“无”），灯泡______发光（选填“会”或“不会”）。
7.如图17所示，电流表A 1的示数为1.6A ，电流表A 2的示数为0.9A ，则L 1中的电
流是_______A ，L 2中的电流是_______A 。
8．图13—14所示电路中，电源电压是6V ，电压表示数是2V ，电压表测的是灯
________两端的电压，灯L 1两端的电压为________V 。
三 作图实验题
1.根据图19所示的电路图连接图20，要求导线不要交叉，电流表使用0~0.6A 量程
2. 用笔画线表示导线，将图13-4-4甲中的电路连线完成。
要求：灯泡L 1与L 2并联；用电流表测L 1中的电流。
闭合开关后，电流表的指针如图乙所示，则通过L 1的电流为 A 。
3．根据实物图13在下边的方框内画出相应的电路图．
4.小明等4人实验小组用如图21所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分
U AC 将第一次测出的电流填入下表： ，这一结论是________（选填“正确”或“错误”）的，他得出这样的结论是因为。
（2）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量。
方法一：改变电源电压（电池个数）
方法二：更换其中一个灯泡（规格不同）
请你根据他们的实验过程和有关数据回答下列问题。
①在拆接电路时，开关必须是________的。
经检查_______后，再闭合开关。
②上面设计的表格中存在的不足之处是
③表格补充完整后，通过对上面数据的分析可知： 后面两次实验是采用方法 来进行的，实验的结是： 。
图图
图13-4-4。
