丝锥配钻头

合集下载

丝锥与钻头的使用参数_图文(精)

丝锥与钻头的使用参数_图文(精)

丝锥和钻头的使用参数表一、螺紋下孔徑表
1、公制粗牙螺紋 JIS B 0209-1982(單位:mm 註 (1M1.4以下等級:5H 、 M1.6以上等級:6H (2基於 JIS B 0209-1982標準
2、公制細牙螺紋
、公制細牙螺紋-01
-01JIS B 0211-1982(單位:mm
註 (1等級:6H
(2基於 JIS B 0211-1982標準3、美制粗牙螺紋 (單位:mm
4、美制細牙螺紋 (單位:mm
5、英制粗牙螺紋 (單位:mm
6、英制管用螺紋 (單位:mm
7、美制管用耐密斜行螺紋 (NPTF‧ NPSF (單位:mm
8、公制螺紋 (NRT(單位:mm
二、螺紋下孔徑表
二、螺紋下孔徑表((無屑絲攻用 1、美制細牙螺紋 (NRT(單位:mm
2、英制管用平行螺紋 (NRT(單位:mm
3、公制螺紋 (HRT(單位:mm
4、公制粗牙螺紋 HL-NRT (單位:mm 三、螺紋下孔徑表
三、螺紋下孔徑表((護套螺紋用 1、公制粗牙螺紋 (單位:mm
3、美制粗牙螺紋 (單位:mm
各種換算表美制螺絲外徑公厘 (mm換算表。

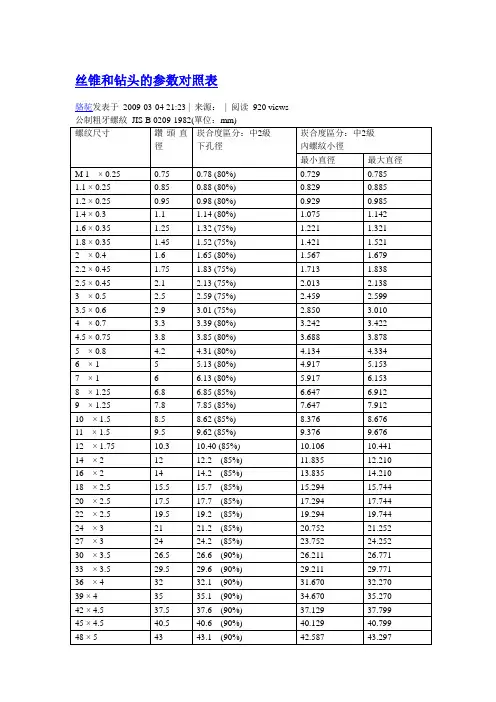

钻头丝锥配比表风机旋向

钻头丝锥配比表风机旋向

丝锥和钻头的参数对照表骆驼发表于2009-03-04 21:23 | 来源:| 阅读920 views 公制粗牙螺紋JIS B 0209-1982(單位:mm)螺纹尺寸鑽頭直徑崁合度區分:中2級下孔徑崁合度區分:中2級內螺紋小徑最小直徑最大直徑M 1 × 0.25 0.75 0.78 (80%) 0.729 0.785 1.1 × 0.25 0.85 0.88 (80%) 0.829 0.885 1.2 × 0.25 0.95 0.98 (80%) 0.929 0.985 1.4 × 0.3 1.1 1.14 (80%) 1.075 1.142 1.6 × 0.35 1.25 1.32 (75%) 1.221 1.3211.8 × 0.35 1.45 1.52 (75%) 1.421 1.5212 × 0.4 1.6 1.65 (80%) 1.567 1.679 2.2 × 0.45 1.75 1.83 (75%) 1.713 1.8382.5 × 0.45 2.1 2.13 (75%) 2.013 2.1383 × 0.5 2.5 2.59 (75%) 2.459 2.5993.5 × 0.6 2.9 3.01 (75%) 2.850 3.0104 × 0.7 3.3 3.39 (80%) 3.242 3.4224.5 × 0.75 3.8 3.85 (80%) 3.688 3.8785 × 0.8 4.2 4.31 (80%) 4.134 4.3346 × 1 5 5.13 (80%) 4.917 5.1537 × 1 6 6.13 (80%) 5.917 6.1538 × 1.25 6.8 6.85 (85%) 6.647 6.9129 × 1.25 7.8 7.85 (85%) 7.647 7.91210 × 1.5 8.5 8.62 (85%) 8.376 8.67611 × 1.5 9.5 9.62 (85%) 9.376 9.67612 × 1.75 10.3 10.40 (85%) 10.106 10.441 14 × 2 12 12.2 (85%) 11.835 12.210 16 × 2 14 14.2 (85%) 13.835 14.210 18 × 2.5 15.5 15.7 (85%) 15.294 15.744 20 × 2.5 17.5 17.7 (85%) 17.294 17.744 22 × 2.5 19.5 19.2 (85%) 19.294 19.744 24 × 3 21 21.2 (85%) 20.752 21.252 27 × 3 24 24.2 (85%) 23.752 24.252 30 × 3.5 26.5 26.6 (90%) 26.211 26.771 33 × 3.5 29.5 29.6 (90%) 29.211 29.771 36 × 4 32 32.1 (90%) 31.670 32.270 39 × 4 35 35.1 (90%) 34.670 35.270 42 × 4.5 37.5 37.6 (90%) 37.129 37.799 45 × 4.5 40.5 40.6 (90%) 40.129 40.799 48 × 5 43 43.1 (90%) 42.587 43.297註(1)M1.4以下等級:5H、M1.6以上等級:6H(2)基於JIS B 0209-1982標準GB1971的规定电机旋向:如果只有一个轴伸,或不同直径的两个轴伸,从轴伸端看(对两个轴伸的看大直径端);如果有两个相同直径轴伸的,或者没有轴伸,则从有换向器或滑环端看;如果一端有换向器而另一端有滑环,则从滑环端看。

丝锥与钻头的使用参数

丝锥与钻头的使用参数

丝锥和钻头的使用参数表
一、螺紋下孔徑表
1、公制粗牙螺紋JIS B0209-1982(單位:mm)
註(1)M1.4以下等級:5H、M1.6以上等級:6H(2)基於JIS B0209-1982標準
-01JIS B0211-1982(單位:mm)、公制細牙螺紋-01
2、公制細牙螺紋
註(1)等級:6H
(2)基於JIS B0211-1982標準
3、美制粗牙螺紋(單位:mm)
4、美制細牙螺紋(單位:mm)
5、英制粗牙螺紋(單位:mm)
6、英制管用螺紋(單位:mm)
7、美制管用耐密斜行螺紋(NPTF‧NPSF)(單位:mm)
8、公制螺紋(NRT)(單位:mm)
二、螺紋下孔徑表((無屑絲攻用)
二、螺紋下孔徑表
1、美制細牙螺紋(NRT)(單位:mm) Array
2、英制管用平行螺紋(NRT)(單位:mm)
3、公制螺紋(HRT)(單位:mm)
4、公制粗牙螺紋HL-NRT(單位:mm)
三、螺紋下孔徑表((護套螺紋用)
三、螺紋下孔徑表
1、公制粗牙螺紋(單位:mm)
3、美制粗牙螺紋(單位:mm)
各種換算表
美制螺絲外徑公厘(mm)換算表。

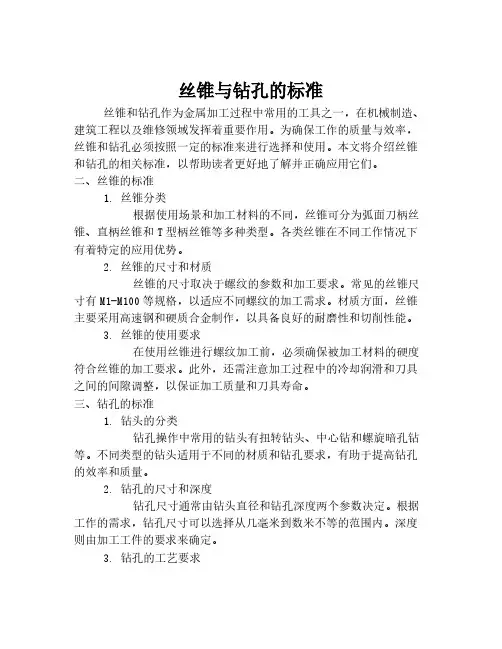

丝锥与钻孔的标准

丝锥与钻孔的标准

丝锥与钻孔的标准丝锥和钻孔作为金属加工过程中常用的工具之一,在机械制造、建筑工程以及维修领域发挥着重要作用。

为确保工作的质量与效率,丝锥和钻孔必须按照一定的标准来进行选择和使用。

本文将介绍丝锥和钻孔的相关标准,以帮助读者更好地了解并正确应用它们。

二、丝锥的标准1. 丝锥分类根据使用场景和加工材料的不同,丝锥可分为弧面刀柄丝锥、直柄丝锥和T型柄丝锥等多种类型。

各类丝锥在不同工作情况下有着特定的应用优势。

2. 丝锥的尺寸和材质丝锥的尺寸取决于螺纹的参数和加工要求。

常见的丝锥尺寸有M1-M100等规格,以适应不同螺纹的加工需求。

材质方面,丝锥主要采用高速钢和硬质合金制作,以具备良好的耐磨性和切削性能。

3. 丝锥的使用要求在使用丝锥进行螺纹加工前,必须确保被加工材料的硬度符合丝锥的加工要求。

此外,还需注意加工过程中的冷却润滑和刀具之间的间隙调整,以保证加工质量和刀具寿命。

三、钻孔的标准1. 钻头的分类钻孔操作中常用的钻头有扭转钻头、中心钻和螺旋暗孔钻等。

不同类型的钻头适用于不同的材质和钻孔要求,有助于提高钻孔的效率和质量。

2. 钻孔的尺寸和深度钻孔尺寸通常由钻头直径和钻孔深度两个参数决定。

根据工作的需求,钻孔尺寸可以选择从几毫米到数米不等的范围内。

深度则由加工工件的要求来确定。

3. 钻孔的工艺要求在进行钻孔操作时,需要根据材料的特性和工作要求来选择合适的切削速度、进给速度和冷却润滑方式。

同时,操作者还需掌握正确的钻孔技巧,避免出现不良现象,如碰撞、偏移或边缘毛刺等。

本文对丝锥和钻孔的标准进行了详细介绍。

通过了解丝锥和钻孔的分类、尺寸、材质和使用要求,读者可以更好地选择和使用这些工具,提高工作效率和加工质量。

在实际操作中,务必遵循标准要求,细致谨慎,以确保工作的顺利进行。

以上就是关于丝锥与钻孔标准的内容介绍。

希望本文对读者在相关领域的学习和工作有所帮助。

如有疑问或进一步探讨,欢迎与我进行交流。

谢谢!。

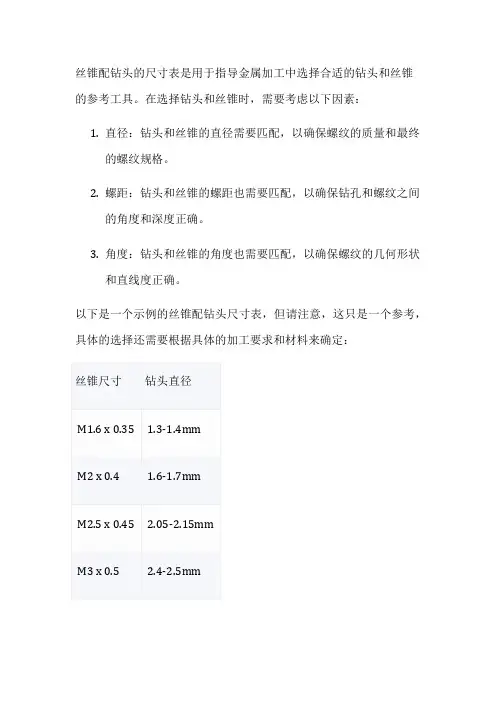

丝锥配钻头的尺寸表

丝锥配钻头的尺寸表

丝锥配钻头的尺寸表是用于指导金属加工中选择合适的钻头和丝锥
的参考工具。

在选择钻头和丝锥时,需要考虑以下因素:
1.直径:钻头和丝锥的直径需要匹配,以确保螺纹的质量和最终
的螺纹规格。

2.螺距:钻头和丝锥的螺距也需要匹配,以确保钻孔和螺纹之间
的角度和深度正确。

3.角度:钻头和丝锥的角度也需要匹配,以确保螺纹的几何形状
和直线度正确。

以下是一个示例的丝锥配钻头尺寸表,但请注意,这只是一个参考,具体的选择还需要根据具体的加工要求和材料来确定:
请注意,以上数据仅供参考,具体的选择还需要根据具体的加工要求和材料来确定。

在选择钻头和丝锥时,建议参考制造商的推荐尺寸和加工要求,以确保最佳的加工效果和质量。

丝攻用钻头尺寸经验

丝攻用钻头尺寸经验

攻丝外径乘以0.85,比如M4用3.3钻头M5用4.2钻头;M6用5的钻头;M8用6.8钻头;M10用8.5钻头(细牙螺纹不是此表)。

要看加工材质的软硬,厚度,软薄料孔相对小些,硬厚料孔大点点,更薄的板可直接用适当大。

说法二:攻丝前,底孔直径的确定:1.加工工件材料塑性较大时:D=d-t2.加工铸铁及脆性金属时时:D=d-(1.04t—1.08t)式中:D—钻头直径d—螺纹直径t—螺距M8用6.7;M10用8.5;M12用10.2的钻头打孔等。

说法三:P<1mm:do=d-pP>1mm:do=d-(1.04~1.06)p式中:P—螺距(mm)do—钻头直径(mm)d—螺纹公称直径(mm)攻不通孔螺纹:钻孔深度=所需螺孔深度+0.7说法四:这是90年代的<机械工人>提供的攻丝钻孔直径经验公式,实际使用效果不错。

M 1--M10 *0.83=钻孔直径; M12--M20 *0.86=钻孔直径M22--M30 *0.87=钻孔直径; M32--M40 *0.88=钻孔直径M42--M48 *0.89=钻孔直径; M50--M68 *0.90=钻孔直径说法五:硬性材料(生铁、青铜):底孔直径=螺纹外径d - 1.2t螺距脆性材料(钢、黄铜、):底孔直径=螺纹外径d - 1.1t螺距对一般要求不高的,取螺纹直径d直接减去螺距t即可!这样简单方便!钻孔的深度也有要求:钻孔深度=需要的螺纹深度+0.7d螺纹外径.如需要的螺纹深度是25毫米,螺纹外径d是20毫米,钻孔深度应该为39毫米。

公制螺纹钻孔英制螺纹钻孔管螺纹钻孔M3 2.7 1/8" 2.7 1/8" 8.8 M4 3.2 5/32" 3.2 1/4" 11.7 M5 4.2 3/16" 3.9 3/8" 15.2 M6 5 1/4" 5.2 1/2" 18.9 M8 6.7 5/16" 6.8 5/8" 20.8 M10 8.5 3/8" 8.2 3/4" 24.3表二:。
