YJK计算参数( 注释)20171011
YJK参数设置详细解析
结构总体信息 换层位于地上 2 层时， 转换层所在层号应填入 5。
程序不能自动识别转换层， 需要人工指定。
对于高位转换的判断， 转换层位置以嵌固端起算， 即以 (转换层所在层号- 嵌固端所在层号+1)进行判断，是否为 3 层或 3 层以上转换。
9、加强层所在层号：人工指定。
根据《高规》 10.3 、《抗规》 6.1.10 条并结合工 程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规 10.211、施工模拟加载层步长：一般默认 1.12、恒活荷载计算信息： (P66)1)一般不允许不计算恒活荷载，也较少选一次性加载模型； 2) 模拟施工加载一模式： 采用的是整体刚度分层加载模型， 该模型应用与各 种类型的下传荷载的结构，但不使用与有吊柱的情况；3) 按模拟施工二： 计算时程序将竖向构件的轴向刚度放大十倍， 削弱了竖向 荷载按刚度的重分配， 柱墙上分得的轴力比较均匀， 传给基础的荷载更为合 理。
4)模拟施工加载三：采用分层刚度分层加载模型，接近于施工过程。
故此建议一般对多、 高层建筑首选模拟施工 3。
对钢结构或大型体育馆类 (指 没有严格的标准层概念) 结构应选一次加载。
对于长悬臂结构或有吊柱结构， 由于一般是采用悬挑脚手架的施工工艺， 故对悬臂部分应采用一次加载进行1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3 、结构所在地区： 一般选择“全国”。
分为全国 、上海 、广东， 分别采用中国国家规范、上海地区规程和广东地区规程。
B 类建筑和 A 类建筑选项只在坚定 加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填 0。
5、嵌固端所在层号： (P219~224) 抗规 6.1.14 条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的 2 倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的 2 倍，可将地下一层顶 板作为嵌固部位； 如果不大于 2 倍，可将嵌固端逐层下移到符合要求的部位， 直到嵌固端所在层侧向刚度大于上部结构一层的 2 倍。
YJK参数设置详细解析
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择全国”分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
&与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号- 嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用与有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
YJK参数设置详细解析
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写.3、结构所在地区：一般选择“全国”。
分为全国、上海、广东,分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219～224) 抗规6。
1。
14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍,可将嵌固端逐层下移到符合要求的部位,直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等)无关,所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7.8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时,转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算,即以（转换层所在层号-嵌固端所在层号+1)进行判断，是否为3层或3层以上转换.9、加强层所在层号:人工指定。
根据《高规》10.3、《抗规》6。
1。
10条并结合工程实际情况填写。
10、底框层数:用于框支剪力墙结构。
高规10。
211、施工模拟加载层步长：一般默认1。
YJK参数设置详细解析-yjk 刚性楼板
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用与有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
YJK参数设置详细解析-yjk 刚性楼板
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用与有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
YJK参数设置详细解析
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用与有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
（完整版）YJK参数设置详细解析
（完整版）YJK参数设置详细解析结构总体信息1、结构体系：按实际情况填写。
1）框架结构：框架结构是指由梁和柱以刚接或者铰接相连接⽽成，构成承重体系的结构，即由梁和柱组成框架共同抵抗使⽤过程中出现的⽔平荷载和竖向荷载。
结构的房屋墙体不承重，仅起到围护和分隔作⽤，⼀般⽤预制的加⽓混凝⼟、膨胀珍珠岩、空⼼砖或多孔砖、浮⽯、蛭⽯、陶粒等轻质板材等材料砌筑或装配⽽成。
2）框剪结构：框架-剪⼒墙结构，俗称为框剪结构。
主要结构是框架，由梁柱构成，⼩部分是剪⼒墙。
墙体全部采⽤填充墙体，由密柱⾼梁空间框架或空间剪⼒墙所组成，在⽔平荷载作⽤下起整体空间作⽤的抗侧⼒构件。
适⽤于平⾯或竖向布置繁杂、⽔平荷载⼤的⾼层建筑。
3）框筒结构：如果把框剪结构剪⼒墙布置成筒体，围成的竖向箱形截⾯的薄臂筒和密柱框架组成的竖向箱形截⾯，可称为框架－筒体结构体系。
具有较⾼的抗侧移刚度，被⼴泛应⽤于超⾼层建筑。
4）筒中筒结构：筒中筒结构由⼼腹筒、框筒及桁架筒组合，⼀般⼼腹筒在内，框筒或桁架筒在外，由内外筒共同抵抗⽔平⼒作⽤。
由剪⼒墙围成的筒体称为实腹筒，在实腹筒墙体上开有规则排列的窗洞形成的开孔筒体称为框筒;筒体四壁由竖杆和斜杆形成的桁架组成则称为桁架筒。
5）剪⼒墙结构：剪⼒墙结构是⽤钢筋混凝⼟墙板来代替框架结构中的梁柱，能承担各类荷载引起的内⼒，并能有效控制结构的⽔平⼒，这种⽤钢筋混凝⼟墙板来承受竖向和⽔平⼒的结构称为剪⼒墙结构。
这种结构在⾼层房屋中被⼤量运⽤。
6）部分框⽀剪⼒墙结构：框⽀剪⼒墙指的是结构中的局部，部分剪⼒墙因建筑要求不能落地，直接落在下层框架梁上，再由框架梁将荷载传⾄框架柱上，这样的梁就叫框⽀梁，柱就叫框⽀柱，上⾯的墙就叫框⽀剪⼒墙。
这是⼀个局部的概念，因为结构中⼀般只有部分剪⼒墙会是框⽀剪⼒墙，⼤部分剪⼒墙⼀般都会落地的。
7）板柱-剪⼒墙结构：柱-剪⼒墙结构(slab-column shearwall structure)，是由⽆梁楼板与柱组成的板柱框架和剪⼒墙共同承受竖向和⽔平作⽤的结构。
YJK参数设置详细解析
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用与有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
YJK参数设置详细解析-yjk 刚性楼板
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用与有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
YJK参数设置详细解析
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国"。
分为全国、上海、广东,分别采用中国国家规范、上海地区规程和广东地区规程.B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6。
1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍,可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位,直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass。
out中，剪切刚度是RJX1、RJY1,可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的,该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0.6、与基础相连构件最大底标高：7、裙房层数:程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室),例如:地下室3层,地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层,需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算,即以（转换层所在层号—嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写.10、底框层数:用于框支剪力墙结构.高规10.211、施工模拟加载层步长：一般默认1。
YJK参数设置详细解析
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用与有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
YJK参数设置详细解析-yjk 刚性楼板
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用与有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
YJK参数设置详细解析
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用与有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
YJK参数设置详细解析
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用与有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。

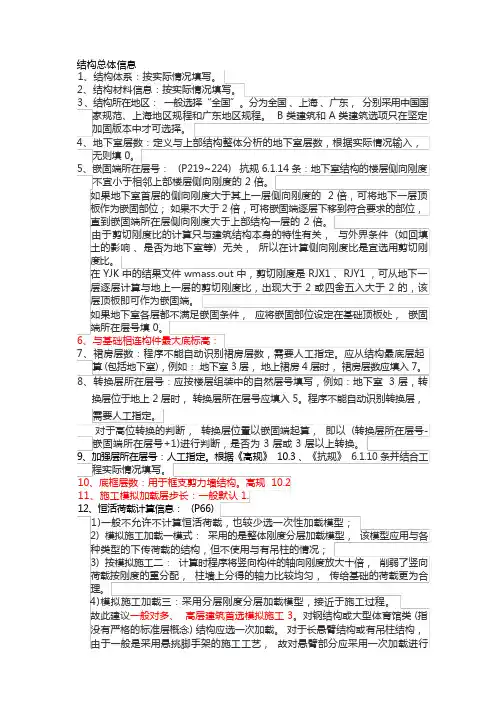

YJK参数设置详细解析
YJK参数设置详细解析结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：⼀般选择“全国”。
分为全国、上海、⼴东，分别采⽤中国国家规范、上海地区规程和⼴东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输⼊，⽆则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜⼩于相邻上部楼层侧向刚度的2倍。
如果地下室⾸层的侧向刚度⼤于其上⼀层侧向刚度的2倍，可将地下⼀层顶板作为嵌固部位；如果不⼤于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度⼤于上部结构⼀层的2倍。
由于剪切刚度⽐的计算只与建筑结构本⾝的特性有关，与外界条件（如回填⼟的影响、是否为地下室等）⽆关，所以在计算侧向刚度⽐是宜选⽤剪切刚度⽐。
在YJK中的结果⽂件wmass.out中，剪切刚度是RJX1、RJY1，可从地下⼀层逐层计算与地上⼀层的剪切刚度⽐，出现⼤于2或四舍五⼊⼤于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满⾜嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最⼤底标⾼：7、裙房层数：程序不能⾃动识别裙房层数，需要⼈⼯指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填⼊7。
8、转换层所在层号：应按楼层组装中的⾃然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填⼊5。
程序不能⾃动识别转换层，需要⼈⼯指定。
对于⾼位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进⾏判断，是否为3层或3层以上转换。
9、加强层所在层号：⼈⼯指定。
根据《⾼规》10.3、《抗规》6.1.10条并结合⼯程实际情况填写。
10、底框层数：⽤于框⽀剪⼒墙结构。
⾼规10.211、施⼯模拟加载层步长：⼀般默认1.12、恒活荷载计算信息：（P66）1）⼀般不允许不计算恒活荷载，也较少选⼀次性加载模型；2）模拟施⼯加载⼀模式：采⽤的是整体刚度分层加载模型，该模型应⽤与各种类型的下传荷载的结构，但不使⽤与有吊柱的情况；3）按模拟施⼯⼆：计算时程序将竖向构件的轴向刚度放⼤⼗倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴⼒⽐较均匀，传给基础的荷载更为合理。

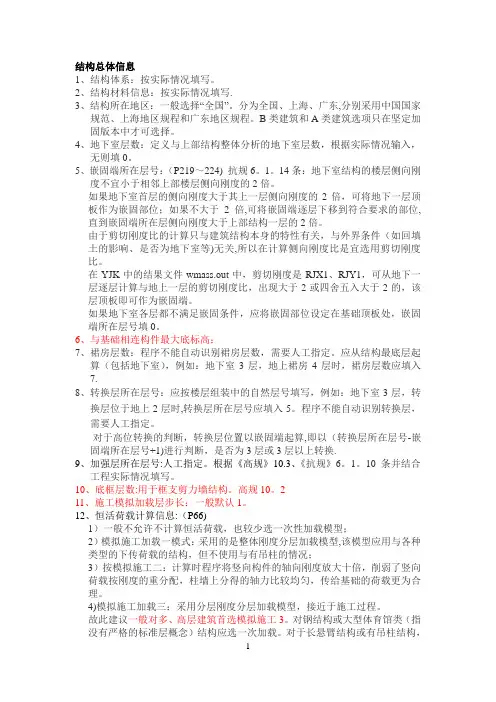

YJK参数设置详细解析
结构整体信息1、结构体系：按实际情形填写。
2、结构材料信息：按实际情形填写。
3、结构所在地域：一样选择“全国”。
分为全国、上海、广东，别离采纳中国国家标准、上海地域规程和广东地域规程。
B类建筑和A类建筑选项只在坚决加固版本中才可选择。
4、地下室层数：概念与上部结构整体分析的地下室层数，依如实际情形输入，无那么填0。
5、嵌固端所在层号：（P219~224）抗规条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
若是地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；若是不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的阻碍、是不是为地下室等）无关，因此在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，显现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
若是地下室各层都不知足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
关于高位转换的判定，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判定，是不是为3层或3层以上转换。
9、增强层所在层号：人工指定。
依照《高规》、《抗规》条并结合工程实际情形填写。
10、底框层数：用于框支剪力墙结构。
高规11、施工模拟加载层步长：一样默许1.12、恒活荷载计算信息：（P66）1）一样不许诺不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采纳的是整体刚度分层加载模型，该模型应用与各类类型的下传荷载的结构，但不利用与有吊柱的情形；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，减弱了竖向荷载按刚度的重分派，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。

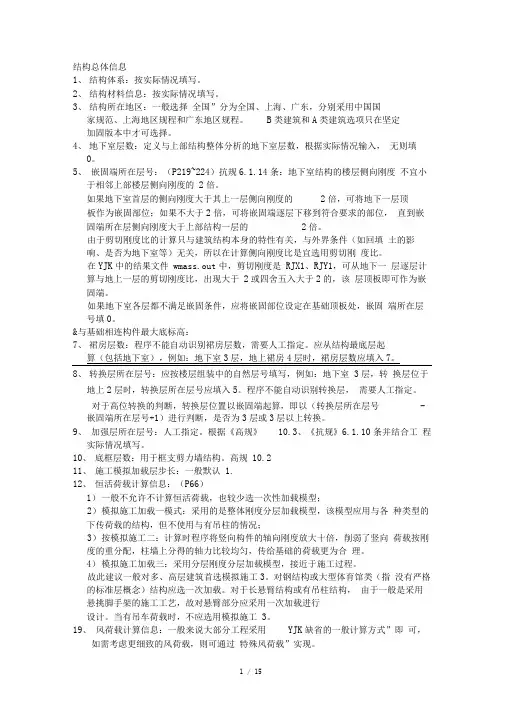

YJK参数设置详细解析
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息:按实际情况填写.3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程.B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数:定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0.5、嵌固端所在层号：(P219～224）抗规6。
1.14条:地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍,可将地下一层顶板作为嵌固部位;如果不大于2倍，可将嵌固端逐层下移到符合要求的部位,直到嵌固端所在层侧向刚度大于上部结构一层的2倍.由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件(如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass。
out中，剪切刚度是RJX1、RJY1,可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件,应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高:7、裙房层数:程序不能自动识别裙房层数,需要人工指定.应从结构最底层起算（包括地下室）,例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号:应按楼层组装中的自然层号填写，例如:地下室3层，转换层位于地上2层时,转换层所在层号应填入5。
程序不能自动识别转换层,需要人工指定。
对于高位转换的判断,转换层位置以嵌固端起算，即以（转换层所在层号—嵌固端所在层号+1）进行判断,是否为3层或3层以上转换。
9、加强层所在层号:人工指定。
根据《高规》10。
3、《抗规》6。
1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
