Sinco DataMateⅡ测斜仪读数仪手册
胎心监护检定仪器使用手册

欧洲、中东和非洲地区: Eindhoven Calibration Lab 电话:+31-402-675300 电子邮件: serviceDesk@
亚洲地区: Everett Calibration Lab 电话:+425-446-6945 电子邮件: service.international@
认证
该仪器已经过充分测试和检查。经检验,其出厂时符合 Fluke Biomedical 的制造规范。校准测量值可追溯到“美国国家标准及技术 学会”(NIST)。对不适用 NIST 校准标准的设备使用公认的测试程序按内部性能标准进行测量。
返仓费用
在最初购买 30 天之内退还的产品收取最低 15 % 的返仓费。购买超过 30 天但是未到 90 天的产品收取最低 20 % 的返仓费。 对于所有退货,将对损坏和/或遗失的零件和附件收取额外费用。
退货程序
所有退还的物品(包括所有声明保证的货物)必须以运费预付方式发送到我们的工厂。当您将仪器退还给 Fluke Biomedical 的时候, 我们建议使用联合包裹服务 (UPS)、联邦快递或者邮政航空包裹服务。我们还建议您根据货物实际替换价值为其投保。 对于遗失的货物,以及由于包装或运输不当而导致交付时已经损坏的仪器,Fluke Biomedical 概不负责。
修理和校准: 要取得有关您附近的服务中心的地点,请访问我们的网站:/service,或者
美国: Cleveland Calibration Lab 电话:1-800-850-4606 电子邮件: globalcal@
i
表目录
测斜数据分析软件操作手册

测斜数据分析软件*****************测斜数据分析系统操作手册MANUAL OF INCLINOMETER DATA ANALYSIS SYSTEM感兴趣的请直接联系软件作者。
联系方式:*****************二〇〇五年十月1 软件简介............................................................................................................... -2 -2 打开、关闭数据库............................................................................................... -3 -2.1 打开数据库................................................................................................ - 3 -2.2 关闭数据库............................................................................................. - 3 -3 数据浏览............................................................................................................... - 4 -3 曲线绘制............................................................................................................... - 5 -3.1累积位移孔深曲线(A、B)........................................................................... - 5 -3.2 累积位移孔深曲线(合位移)........................................................................ - 7 -3.3 增量位移孔深曲线(A、B向)..................................................................... - 7 -3.4 增量位移孔深曲线(AB向合位移)............................................................. - 8 -3.5 位移时间曲线(A、B向)............................................................................. - 9 -3.6 位移速率时间曲线(A、B向)................................................................... - 10 -4 曲线复制............................................................................................................. - 11 -5 曲线设置............................................................................................................. - 11 -5.1选择测斜数据序列........................................................................................... - 12 -5.2设置、取消初值............................................................................................... - 12 -5.3 图表类型.......................................................................................................... - 13 -5.4 区域范围设置.................................................................................................. - 14 -5.5 单位和坐标轴设置.......................................................................................... - 14 -5.6 图表标题设置.................................................................................................. - 15 -1 软件简介测斜仪是通过测量测斜管轴线与铅垂线之间夹角变化量来测量岩土体、建筑物的测向位移的高精度仪器,在岩土工程安全监测中应用广泛。
固定测斜仪用户使用说明书

固定测斜仪用户使用说明书1.概述随着我国经济的发展,基础设施建设的项目越来越多,水坝、路基和隧道等工程项目损坏事故经常发生,国家监测部门希望能够更为详细的了解被监测对象的实时情况,掌握第一手资料,预测并及时发现隐患,采取措施,尽量避免事故的发生,最大限度的维护国家财产、保护人民生命的安全。
为了满足市场的需求,万新公司成功开发了固定式测斜系统。
2.工作原理固定式测斜系统是一种自动化的岩土工程监测设备,它可以用来监测水坝倾斜的位移、山体滑坡、以及路基边坡下滑等。
固定式测斜系统由若干个探头串、数据传输设备、微机数据处理系统组成。
固定式测斜系统的探头一般安装在预料有位移发生的区域,探头串安装在套管内,分布在这些区域。
地层和结构物移动引起套管位移,迫使套管从初始位置变形到新的位置,探头通过自身斜度(倾角)的变化可以输出响应的信号,通过通讯网络传输到上位机,上位机经过处理比较,可绘制出位移曲线图,及时反应出位移变化情况。
探头之间的连接可根据实际的需求来进行调节。
在地层滑动监测中,偏移和移动是必须监测的两个物理量。
偏移是某一深度点相对于一固定点的位移;移动是某一深度点相对于时间的位移。
固定式测斜仪的原理是利用加速度计测量倾斜角θ,根据支点间的仪器长度L计算偏移值为Lsinθ,从底段开始将各段的偏移值累加,就得到总的位移变化量。
总的位移量为:D=L1sinθ1+L2sinθ2+L3sinθ3+…。
固定式测斜仪最少要由3个探头连接成一串,其中1个安装于固定层,1个安装于滑动层,1个安装于滑动层之上。
由于现实情况下滑动层不可能产生平移,滑动面的上下均为渐进式移动,3个传感器的输出就可以描述滑动层的移动特征。
机械系统有以下几部分组成:探头、测量电缆、连接杆、顶部夹具等。
过长的纯刚性连接不宜于下放,在探头和不锈钢连接管之间,增加了万向联轴节,用来防止测斜管扭转导致的滑轮脱离导槽。
固定测斜仪的一组导轮有1个固定轮和1个张紧轮组成,固定导轮表示倾斜的正方向,应与预期的位移方向一致。
测斜仪的使用

单点测斜仪使用操作方法一、目的与要求1. 熟悉和了解JXY—2型单点测斜仪的结构、工作原理和使用条件。
2. 掌握JZY—2型测斜仪操作方法。
二、内容1. 测量钻孔5m、20m、30m处的顶角和方位角;2. 作出钻孔顶角和方位角的变化曲线。
三、设备、仪器及辅助工具1. XY—4型钻机,ф50mm钻杆;2. JXY—2型测斜仪一套2台,井下钢绳吊装护筒一套;3. 拧卸钻杆工具、管钳等。
四、步骤1. 从保护简内取出测斜仪,旋动定时装置的旋钮,分别将两台仪器的机械钟启动到仪器卡所需要的时间(根据所测点的深度,下钻所需要的时间和组装仪器所需要的时间以及仪器在测点稳定所需时间的总和)。
记下时间。
2. 将两台仪器分别装入保护筒内,盖紧密封盖。
3. 将两台仪器分上、下位装入井下钢绳吊装护筒里,拧紧护筒堵头。
4. 将井下钢绳吊装护筒连接在钻杆上。
5. 开动钻机,利用升降机,使用钻杆将测斜仪下到测点。
6. 仪器在测点稳定后,超过仪器锁卡所需时间,待仪器锁卡后,提出井下钢绳吊装护筒,取出测斜仪,分别直接读出两台仪器所测顶角和方位角。
作好第一测点记录。
7. 重复上述操作步骤,测量钻孔的下一个测点。
五、数据整理(填入表中)六、报告要求1. 每人交一份报告。
2. 简述JXY—2型单点测斜仪结构特点及工作原理。
3. 分析测量结果,简析钻孔弯曲原因。
多点测斜仪操作方法一、目的与要求1. 熟悉和了解JJX—3型多点测斜仪的结构、工作原理和使用条件。
2. 掌握JJX—3型测斜仪操作方法。
二、内容1. 测量钻孔5m、10m、20m、30m、40m处的顶角和方位角;2. 作出钻孔顶角和方位角的变化曲线。
三、设备、仪器及辅助工具1. 升降绞车,钢丝绳,三芯电缆线。
2. JJX—3测斜仪。
3. JJG—1型测斜校验台。
4 拧卸工具,常用小工具。
四、步骤及操作注意事项1. 仪器接线与调试将JJX—3型井下仪器固定在校验台上,把井下仪器顶端三芯线与电缆三芯线按相同颜色联拉起来,用橡胶皮或不透水材料扎紧密封。
【测斜读数仪及探头使用说明】

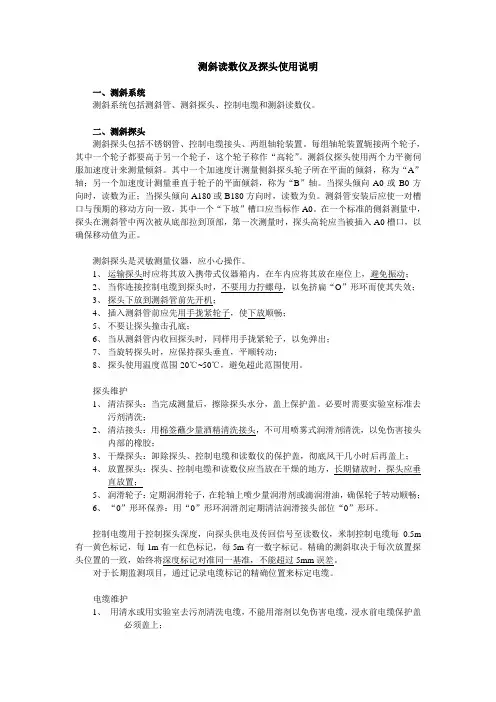

测斜读数仪及探头使用说明一、测斜系统测斜系统包括测斜管、测斜探头、控制电缆和测斜读数仪。
二、测斜探头测斜探头包括不锈钢管、控制电缆接头、两组轴轮装置。
每组轴轮装置轭接两个轮子,其中一个轮子都要高于另一个轮子,这个轮子称作“高轮”。
测斜仪探头使用两个力平衡伺服加速度计来测量倾斜。
其中一个加速度计测量侧斜探头轮子所在平面的倾斜,称为“A”轴;另一个加速度计测量垂直于轮子的平面倾斜,称为“B”轴。
当探头倾向A0或B0方向时,读数为正;当探头倾向A180或B180方向时,读数为负。
测斜管安装后应使一对槽口与预期的移动方向一致,其中一个“下坡”槽口应当标作A0。
在一个标准的侧斜测量中,探头在测斜管中两次被从底部拉到顶部,第一次测量时,探头高轮应当被插入A0槽口,以确保移动值为正。
测斜探头是灵敏测量仪器,应小心操作。
1、运输探头时应将其放入携带式仪器箱内,在车内应将其放在座位上,避免振动;2、当你连接控制电缆到探头时,不要用力拧螺母,以免挤扁“O”形环而使其失效;3、探头下放到测斜管前先开机;4、插入测斜管前应先用手拢紧轮子,使下放顺畅;5、不要让探头撞击孔底;6、当从测斜管内收回探头时,同样用手拢紧轮子,以免弹出;7、当旋转探头时,应保持探头垂直,平顺转动;8、探头使用温度范围-20℃~50℃,避免超此范围使用。
探头维护1、清洁探头:当完成测量后,擦除探头水分,盖上保护盖。
必要时需要实验室标准去污剂清洗;2、清洁接头:用棉签蘸少量酒精清洗接头,不可用喷雾式润滑剂清洗,以免伤害接头内部的橡胶;3、干燥探头:卸除探头、控制电缆和读数仪的保护盖,彻底风干几小时后再盖上;4、放置探头:探头、控制电缆和读数仪应当放在干燥的地方,长期储放时,探头应垂直放置;5、润滑轮子:定期润滑轮子,在轮轴上喷少量润滑剂或滴润滑油,确保轮子转动顺畅;6、“0”形环保养:用“0”形环润滑剂定期清洁润滑接头部位“0”形环。
控制电缆用于控制探头深度,向探头供电及传回信号至读数仪,米制控制电缆每0.5m 有一黄色标记,每1m有一红色标记,每5m有一数字标记。
测角仪 II 型中文操作手册说明书

中文操作手册Goniometer II /测角仪II型测量棱体角度及折射率关于我们北京宝御德科技有限公司在中国大陆地区独家代理并技术支持:德国Moller-Wedel Optical GmbH自准直仪、激光干涉仪、球径仪、测角仪焦距/曲率半径/角度组合测量仪、相机镜头测试仪德国OEG GmbHMTF测试仪、手机镜头测试仪FLATSCAN平面度扫描仪、表面张力仪激光干涉条纹分析软件、显微镜分析软件德国Mikroskop Technik Rathenow工业显微镜详细资料请访问:光学测量中文网:或直接垂询:北京宝御德科技有限公司地址:北京海淀区增光路27号增光佳苑2号楼1座2105室邮编:100048电话:***********/36传真:***********网站:Email:*********************保证及有限责任MOLLER-WEDEL OPTICAL GMBH保证该设备在按照厂家手册正常使用的情况下,自购买之日起一年内无材料上或工艺上的缺陷。
如果在保证期内有任何缺陷,用户需立即通知MOLLER-WEDEL OPTICAL GMBH,MOLLER-WEDEL OPTICAL GMBH自行决定进行修理或更换。
如果该仪器经非MOLLER-WEDEL OPTICAL GMBH的授权人员更改或维修、不当维护(该维护不是由MOLLER-WEDEL OPTICAL GMBH进行)、或该仪器不当处置,该保证失效。
上述保证为有限保证。
MOLLER-WEDEL OPTICAL GMBH没有做出、且用户也没有得到其它明示的或暗示的保证;并且上述保证明确地不包括对某一特别用途的适销性、或合适性的所做的任何保证或暗示性的保证。
该明示保证是MOLLER-WEDEL OPTICAL GMBH对于设备的所有其它责任和义务。
MOLLER-WEDEL OPTICAL GMBH在任何情况下,对于用户提出的有关损失的索赔,无论是直接的或是间接的、偶然的、特别的或事出有因的,都不予负责。
SINCO公司VW型频率读数仪操作规程

SINCO公司VW型频率读数仪操作规程1仪器、器材准备1.1仪器、器材准备(1)充满电的读数仪(2)斜口钳,干布一块;(3)干布一块及记录表和2H铅笔1.2振弦读数仪运行有关规定(1)读数仪每次投入运行前必须按操作手册及进行检查自校,检查自校合格后方可投入使用;(2)运行过程中如出现异常情况,必须再次对读数仪进行检查自校,如果检查自校未通过,应停止使用;(3)运行结束后,再次对读数仪进行检查自校。
1.3根据设备运行有关要求对仪器进行检验(1)开机自检结果(2)电池电压(3)是否经过检定,检定结论以及期间核查情况;(4)各个开关按钮、转换开关动作是否正常,液晶显示是否清晰;1.4电池:读数仪要求两节D-cell碱性电池。
打开仪器时电池的伏特数就会显示出来。
在伏特数低于2伏时请更换电池:拧掉仪表板上的四个螺钉。
手按在仪表板上,然后倒扣读数仪,这样仪表板就脱离仪器落在您手里了。
从电池盒中取出电池更换新电池。
电池盒上显示有正确的放置方向。
2仪器面板功能键2.1面板(1)电源开关:电源开关控制着电源的开或关。
如果停了一段时间没有进行任何操作,仪器就会自动处于待用状态。
如果要恢复供电,按任意键或者关闭仪器开关后再打开。
(2)串连接口和接线电缆:串连接口用来与电脑连接。
用提供的接线电缆连接读数仪的串连接口和电脑的接口。
电缆是标准的“调制解调”电缆,可以在任何一家电脑商店里找到。
(3)接线柱:将传感器上的信号电缆直接接到仪表板右方的接线柱上。
下表显示出新科标准信号电缆的电线颜色。
(4)备用的带弹簧夹的Jumper电缆:如果您有带弹簧夹的电缆(52613550),将此电缆连接到仪表板的接线柱上。
然后把夹子连接到传感器的信号电缆上。
(5)键区及显示:“更换(Change)”键:显示不同的选项。
“进入(Enter)”键:接受选项。
表示现有一个备选项,仪器显示出提示和冒号信息。
例如:“类型(Type)”:,“扫描(Sweep)”:,“保存为(Save As)”:当您看到选项提示时,按下“更换”键,显示不同的选项。
测斜仪使用说明书

头。
测斜仪由敏感部件、壳体、导向轮、引出电缆及显示仪表组成。图 1 为测
1
2
图1
1-敏感部件;2-壳体;3-导向轮;4-引出电缆
敏感部件由应变梁及重锤组成一个弹性摆。梁上贴有组成全桥的电阻应变
片(四片)。如图 2,图 3 所示。
R1 R2 1
2
θ
图2
1-应变梁;2-重锤 R1,R2,R3,R4 应变片
3
R1+⊿R1
R3-⊿R3
4
R4-⊿R4 X(D)
R2+⊿R2 输
出
白(B)
绿(C)
图3
2
桥
压
红(A)
应变片 R1,R2 贴在应变梁的一侧,R3,R4 贴在另一侧,位置与 R1,R2 对应。当 测头与铅直轴倾斜一角度时(见图 2),这时应变梁产生弯曲变形,R1,R2 两应变 片承受拉应变,而 R3,R4 两应变片产生与 R1,R2 应变片应变量相等的压应变。采 用静态电阻应变仪可以测得应变梁的这一应变值设为 ,由力学知识可知,它与 转角 的正弦成正比,设测头标距(两导向轮间的距离)为 L,则可测得测头两导 向轮间水平方向的相对位移 X
BC-1 型 应变式测斜仪
使 用说明书
河海大学建工仪器部
2005 年 10 月修订
对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,系电,通力根1保过据护管生高线产中敷工资设艺料技高试术中卷0资不配料仅置试可技卷以术要解是求决指,吊机对顶组电层在气配进设置行备不继进规电行范保空高护载中高与资中带料资负试料荷卷试下问卷高题总中2体2资,配料而置试且时卷可,调保需控障要试各在验类最;管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况1卷中下安,与全要过,加度并强工且看作尽护下可1都关能可于地以管缩正路小常高故工中障作资高;料中对试资于卷料继连试电接卷保管破护口坏进处范行理围整高,核中或对资者定料对值试某,卷些审弯异核扁常与度高校固中对定资图盒料纸位试,置卷编.工保写况护复进层杂行防设自腐备动跨与处接装理地置,线高尤弯中其曲资要半料避径试免标卷错高调误等试高,方中要案资求,料技编试术写5、卷交重电保底要气护。设设装管备备置线4高、调动敷中电试作设资气高,技料课中并3术试、件资且中卷管中料拒包试路调试绝含验敷试卷动线方设技作槽案技术,、以术来管及避架系免等统不多启必项动要方高式案中,;资为对料解整试决套卷高启突中动然语过停文程机电中。气高因课中此件资,中料电管试力壁卷高薄电中、气资接设料口备试不进卷严行保等调护问试装题工置,作调合并试理且技利进术用行,管过要线关求敷运电设行力技高保术中护。资装线料置缆试做敷卷到设技准原术确则指灵:导活在。。分对对线于于盒调差处试动,过保当程护不中装同高置电中高压资中回料资路试料交卷试叉技卷时术调,问试应题技采,术用作是金为指属调发隔试电板人机进员一行,变隔需压开要器处在组理事在;前发同掌生一握内线图部槽 纸故内资障,料时强、,电设需回备要路制进须造行同厂外时家部切出电断具源习高高题中中电资资源料料,试试线卷卷缆试切敷验除设报从完告而毕与采,相用要关高进技中行术资检资料查料试和,卷检并主测且要处了保理解护。现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。
测斜仪使用说明

HCX-5型智能数显测斜仪使用说明书冀制09000060号任丘市京联测斜仪厂通讯地址:任丘市乙-253信箱电话:E-mail:1、概述图1显示了测斜仪系统的各组成部分。
探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。
这本手册描述了测斜仪探头和电缆的使用及维护方法。
2、测斜仪原理在岩土工程领域,测斜仪主要用于测量大地运动,诸如:可能产生在不稳固边坡(滑坡)或挖方工程周围的侧向运动等。
也可用来监测堤坝、芯墙的稳定性,打桩或钻孔的布置的偏差,以及在回填、筑堤和地下储罐的土体沉陷等。
图2测斜管所有这些场合,通常要在土体的钻孔内安装一根管、或将管浇筑在混凝土结构中、也可将管埋在筑堤等之中。
该种测斜管有四个槽口(图2),以配合滑动式测斜仪探头的小滑轮(图1),探头悬在和读数仪相连的电缆一端,来测量测斜管的竖直倾斜,用这种方法来探测由于地层移动引起的倾斜。
探头本身包括一个受重力作用的铅垂摆,大多数测斜仪使用一个力平衡伺服加速度仪,其位置传感器可以探测铅垂的位置,并且提供足够的恢复力使摆回到竖直零位置。
从竖直零位置倾斜的越大,恢复力也越大,因而摆块不能自由运动。
恢复力的大小,转变成电信号输出,在读数装置上显示,成为倾斜的量度。
由于恢复力和倾斜角的正弦成正比,因而输出值也和测孔水平偏移成正比。
为了获得测斜仪测斜管周围地层的一个完整的观测报告,有必要在测斜管周围进行一系列倾斜观测。
测斜仪探头有两组小滑轮,距离相隔0.5m,将探头放到测斜管底部进行读数时,即开始了测斜管观测。
探头在每一个0.5米进行读数,一直到达测斜管的顶部,这组读数被称为A+读数,为使操作过程简单,一般在电缆0.5米作有一个标记。
把探头从测斜管中取出,旋转180°,重新放入测斜管中,方法同上,又可得到另一数据(A-读数)。
数据处理时,将读数(A+、A-)相结合(用一组数据减去另一组数据),以此来消除力平衡伺服加速度计的零偏的影响。
测斜仪探头在竖直位置时读数产生零偏差。
自动数显测斜仪安全操作及保养规程

自动数显测斜仪安全操作及保养规程自动数显测斜仪是一种用于测量斜面变形的仪器,广泛应用于土木工程、采矿等领域。
正确的使用和保养对准确测量和仪器寿命的延长至关重要,以下为自动数显测斜仪的安全操作及保养规程。
安全操作规程前置准备在使用自动数显测斜仪之前,需要对仪器进行以下检查:1.确认仪器外观无明显损坏。
2.检查仪器是否牢固固定。
3.确认仪器已经连接到合适的电源,并按操作说明打开。
4.确认仪器所在的工作区域没有明显的大气污染和电磁干扰。
使用规程1.操作前先仔细阅读仪器的说明书和操作流程。
2.在操作仪器时,应保持清醒状态,不要在疲劳、酒醉或吸入有毒气体的情况下操作。
3.在使用过程中,保持手部干燥,避免触摸或操作电子元器件。
4.操作时应注意不要用力过大,避免损坏仪器部件。
5.操作完成后,拔掉电源插头,并妥善放置仪器。
操作注意事项1.在使用自动数显测斜仪时,不要暴露在强烈的磁场或辐射场中。
2.在使用过程中,不要在仪器上放置或携带有尖锐或易挥发的物品。
3.不要试图拆解仪器或更换部件,以免引起危险。
4.定期对仪器进行校准和维护,以确保准确性。
保养规程日常保养1.每次使用后,应将仪器外部清洁干净,避免尘埃沉积和腐蚀。
2.仪器的存储环境应保持干燥、防潮和良好通风,避免长时间暴露在高温、潮湿环境中。
3.不要将仪器暴露在阳光下,以免引起变形。
保养注意事项1.定期对仪器进行校准和维护,以确保准确性。
2.对仪器进行校准时,应选择合适的工具和配件,遵照操作说明进行。
3.在长度变化明显的地段使用时,要注意仪器的线缆负荷,避免斜测仪逆变器烧坏。
4.不要让仪器接触水或液体,以防毁坏。
5.在不使用时,应将仪器妥善存放于干燥,防潮和通风良好的环境中。
结束语正确的使用和保养对自动数显测斜仪的使用寿命和测量效果有着重要的影响。
遵照上述安全操作和保养规程,可以保证自动数显测斜仪的持久使用和测量的准确性。
测斜仪操作规程

测斜仪操作规程
1、操作程序:
1.1、仪器使用前应先用读数仪测量,检查读数是否正常(以测斜仪竖直为基准偏向导向轮高端一边读数增大,偏向另一边读数减小);
1.2、测斜仪是一种可重复使用的测量仪器,所以测量前必须埋设测斜管,方可实现测量;
1.3、首先检查测斜仪的导轮是否转动灵活、扭簧是否有力、密封囤是否损坏,确认仪器处于合格状态;
1.4、将测斜仪置入测斜管内,并使导向轮完全进入导向轮的正向与被测位移坐标(+x)的正向一致时测值为正,相反为负(正反方向各测一次)。
测斜仪测量时可先将测斜仪放入管底,从下至上测量。
当测斜管底部悬挂(底部未与基岩固定),此时测量应从管口开始由上至下的测量;
1.5、测量时,根据电缆上标明的记号,每500mm单位长度测读一次;
1.6、为提高测量精度,消除系统误差,每个方向的位移应逐段正、反方向各测读一次;
1.7、测量结束后,应先拧开测杆与电缆之间的接头,并将测杆与电缆接头处的四芯插头、插座擦拭干净,将测杆放入便携箱中。
将读数仪的测量线从电缆绕盘上拧下,并将电缆线在绕盘上盘好以备下次再用。
2、注意事项:
2.1、测量时一定要使四个导向轮完全进入导向槽中,在测管的接头处可反复多测几次.如果某一、两处和和值明显偏差过大可剔除不用,一般这都是由于一头导向轮不在导向槽中引起的,且多发生在接头处;
2.2、连接测斜仪的读数仪应严格按照“使用说明书”的要求进行操作和维护保管。
测斜仪校验台无磁转台说明书北京深度科技

测斜仪校验台无磁转台使用说明书使用产品前请仔细阅读本使用说明书阅读后请妥善保管本使用说明书以备查阅2012-01-15一.版权:本使用说明书包含的所有内容均受版权法的保护,未经北京深度科技有限责任公司的书面授权,任何组织和个人不得以任何形式或手段对整个说明书或部分内容进行复制和转载。
二.商标:商标是北京深度科技有限责任公司的商标和徽标,本说明书中提及的其他商标或徽标由拥有该商标或徽标的机构所有,北京深度科技有限责任公司并无拥有其他商标或徽标的权利。
三.名词说明:方位:以地磁北向为零位基准。
倾角:相对水平面为零位基准。
工具面:无绝对零位基准,只做相对转角的基准。
四.产品介绍4.1.产品用途:SD3400-75三维无磁无磁转台是北京深度科技中国航空工业集团公司西安飞行自动控制研究所用电子测斜仪的标校和检验而设计开发的集速转、微调、机械码盘为一体的三轴标校设备,满足直径≤75mm,长度不大于1m,重量小于10公斤的所有探管的标校和检验环节中的使用。
4.2.产品特点:1. 操作方便:三个轴向均可以进行独立旋转,可以速转和连续微调,可快速准确地调节到需要的角度;2.高精度:每个轴上有独立的码盘,可为用户提供最小刻度为0.05°的读数;3.工艺精湛:高精度加工中心保证产品满足设计要求;4.无磁:整个台体用无磁材料打造。
4.3.产品组成:产品由底座和台体组成。
台体为工作主体,实现卡装、旋转、锁定、读数等功能。
4.4.产品安装:由北京深度科技相关人员到现场负责安装调试。
五.使用及读数方法1.卡装方法:将倾角盘转到90°或270°,将电子测斜仪插入探管卡盘中(注意:如果该测斜仪比较长,要目测卡盘卡装在测斜仪中部,以免探管的回转半径过大,造成测量的中断),反复依次轻轻旋转两个紧定螺钉,该力以稳定卡定测斜仪为宜,不可过大,以免对测斜仪造成损坏。
卡好后慢慢松开手,确保测斜仪不松动也不会跌落,即卡装完毕。
yantubbs-Digitilt DataMateⅡ读数仪-Manual

低于 5.5 伏时,DataMate 显示低电压警告,看到警告必须立即关闭读数 仪进行充电。
一个新的锂电池电压显示大约为 3.3 伏,当读数低于 2.7 伏时,应该送 返原厂进行维修。
检查内存
在“DataMateSets”菜单中选择“Memory”以检查内存大小,DataMate 能 存储 320 测量孔的 32000 个深度上的数据。
“ENTER” 4. 输入需要的信息(详见下页)
通过“向上”和“向下”选择字母,通过“向左”“向右”移动光 标,按“ENTER”进入下一项
如果出现错误,可以在稍后更正,继续输入信息,完成后,DataMate 会返回菜单,从安装列表中选择需要更正的安装项,按“ENTER”跳 到需要更正的地方进行更正。
11 重复这个过程直到您记录下测斜管的顶部的读数。Datamate 读数仪显示一个菜 单,选择“Continue”
Digitilt DataMate ManualⅡ, 2007/4/23
7
12 现在 Datamata 读数仪显示第2次测量的起始深度,将测头从测斜管中取出并旋 转180度以便低轮指向 A180 方向,放入探头沉入测斜管底部,置于开始深度 以下。
键盘
向上:移动光标向上,在编辑模式下,向前选择字母(a—z)或数 字(0—9)。
向下:移动光标向下,在编辑模式下,向后选择字母(a—z)或数 字(0—9)。
向左:向左移动光标。 向右:向右移动光标。 ESC: 退出当前操作回到主菜单。 ENTER: 选择菜单选项,在记录模式里,可以记录读数。
Datamate 菜单
注意: DataMate 最大可以存贮 40 个安装数据,如果已经存在 40 个数据档 案,“Create”命令不会出现,没有计算机的时候,不能通过键盘删除 一个数据档案,但是仍然可以记录数据,如果需要,可以临时选择其 他的数据库更改参数后使用。
【推荐下载】测斜仪原理 测斜仪的正确使用方法及注意事项

[键入文字]
测斜仪原理测斜仪的正确使用方法及注意事项
测斜仪是一种用于测量钻孔、基坑、地基基础、墙体和坝体坡等工程构筑物的顶角、方位角的仪器。
分为便携式测斜仪和固定式测斜仪,便携式测斜仪分为便携式垂直测斜仪和便携式水平测斜仪,固定式分为单轴和双轴测斜仪,目前应用最广的是便携式测斜仪。
测斜仪的应用却非常广泛,为我们的生活提供了很大的便利。
在工程测量与建筑中,除了要求工作人员要有专业的知识和认真细心对待的决心外,还需要借助许多外界的力量和设备才能精确地完成任务。
而测斜仪就是一种工程测量中经常用到的工具,工作人员利用这种仪器进行钻孔、基坑、地基基础、墙体和坝体坡等工程构筑物的顶角、方位角的测量,使得工程顺利精确地进行。
可是测斜仪原理我们都了解多少呢?我们应该怎样运用测斜仪原理为我们的生活提供更多的便利,接下来将为大家具体的介绍有关测斜仪原理的相关知识。
测斜仪定义
所谓井眼轨迹,实指井眼轴线。
一口实钻井的井眼轴线乃是一条空间曲线。
为了进行轨迹控制,就要了解这条空间曲线的形状,就要进行轨迹测量,这就是测斜。
所使用的仪器就称为测斜仪。
每隔一定长度的井段测一个点,这些井段称为测段,这些点称为测点。
测斜仪在每个点上测得的参数有三个,即井深、井斜角和井斜方位角。
这三个参数就是轨迹的基本参数。
1。
mems型固定式测斜仪安装使用手册

mems型固定式测斜仪安装使用手册《mems型固定式测斜仪安装使用手册》一、前言在工程监测领域,测斜仪是一种重要的监测设备,能够实时监测边坡、桥梁、隧道等工程结构的倾斜变化,提供重要的数据支持。
本文将重点介绍mems型固定式测斜仪的安装和使用方法,旨在帮助工程人员正确、高效地使用这一监测设备。
二、mems型固定式测斜仪简介mems型固定式测斜仪是一种采用MEMS技术(Micro-Electro-Mechanical Systems 微电子机械系统)制造的测斜仪,具有体积小、重量轻、功耗低、精度高等特点。
它广泛应用于建筑工程、地质灾害监测、公路监测等领域,成为工程监测的得力助手。
接下来,我们将详细介绍mems型固定式测斜仪的安装和使用方法。
三、mems型固定式测斜仪安装步骤1. 确定安装位置在安装mems型固定式测斜仪之前,首先要进行现场勘测,确定安装位置。
要选择在工程结构稳定、不受外界干扰的位置,保证测斜仪能够准确监测倾斜变化。
2. 固定安装支架根据现场情况,选择合适的安装支架,并将其固定在测斜点上。
在固定支架的过程中,要保证支架水平、稳固,避免因支架不稳导致测斜仪数据不准确。
3. 连接电源和通讯线路将mems型固定式测斜仪与电源和通讯线路连接。
在连接线路的过程中,要注意避免线路过长或过短,避免出现线路杂音或断开情况。
4. 调试测斜仪在安装完成后,进行测斜仪的调试工作。
通过调试,检查测斜仪是否正常工作,以及是否与监测系统连接正常。
确保测斜仪能够准确、稳定地监测倾斜数据。
四、mems型固定式测斜仪使用方法1. 数据采集mems型固定式测斜仪能够实时监测工程结构的倾斜变化,将监测数据通过通讯线路传输到监测中心。
工程人员可以通过监测中心,实时获取倾斜数据,并进行分析处理。
2. 数据分析在获取倾斜数据后,工程人员需要对数据进行分析。
通过数据分析,可以了解工程结构的倾斜情况,及时发现异常情况并采取相应的措施。
测斜仪使用说明书

3.测头与电缆接头在加橡皮圈拧紧盖帽后测量,主要靠端面密封,在测量完后不要每次拆卸。要使测头与电缆一起拿走,减少拆卸次数,也就减少了测头进水的可能。
4.测量过程中应保持电缆的宽松,避免电缆的强行扭曲;在靠近显示仪表处,最好用重物压住电缆,防止拉动线端接线叉,也防止有水顺着电缆流向显示仪表。
以下列举常用的报表格式:
表2水平位移监测当日原始记录表
测孔编号:测斜仪编号:率定系数f:
测量日期:测读时间:测读人:
点号
深度
读数
0
7.0
71
-425
-354
496
10.42
10.42
1
6.5
83
-441
-358
524
11.00
21.42
2
6.0
24
-380
-356
404
8.48
29.90
3
5.5
-18
e测斜管周围与土体结合不密实。
联系地址:南京市西康路1号
河海大学土木院结构工程实验室
邮编:210024
电话:025-83786538(办)
联系人:陈建宁025-83728525(宅)13951028657
朱碧田025-86509447(宅)13182961401
电子信箱:zhubitian@
使用说明书
河海大学建工仪器部
2005年10月修订
BC-1型应变式测斜仪使用说明
一.用途
BC-1型应变式测斜仪可用于土基内部各土层水平位移的测量。与预埋在土体或结构中的柔性测斜管相配合,用以对土坝、露天矿、建筑施工中的基坑开挖、打桩时所引起的对周围各种地下管线及建筑物影响等方面的监测。也可用于各种建筑物如高层建筑、桥梁公路、闸门等由于地基不均匀沉陷以及外力作用引起的倾斜、变形方面的监测。至今,国内外已有多种传感原理的测斜仪,有伺服扰性摆加速度计式、伺服石英扰性摆加速度计式、差动变压器式、差动电容式、电阻应变式、钢弦式等,尽管原理不尽相同,但外形结构及使用方法原则一样。
测斜仪使用说明

滑动式智能数显测斜仪用途和工作原理一、用途LBT-CXY20型智能数显滑动式测斜仪是以进口敏感元件为测斜装置。
其内部是以伺服(即力平衡式)为基础的测量系统,其特点精度高、稳定性好、分辨率高,广泛用于以观测土石坝、建筑物基坑、堤防、地下建筑工程、岩石边坡港务工程等土体内部的水平位移变化。
是需要观测测量工程中必要的精密测量仪器。
二、主要性能技术指标。
测量范围:0~±30°(与地垂线的夹角)分辩率:0.0004°系统精度: ∠0.1mm/1000mm系统总精度:∠±6mm/30m线性:±0.025%(30°以内)重复性:±0.025%导轮间距基准:500mm测杆尺寸:φ30×660mm测杆重量:2.35kg仪表重量:1.5kg(包括可充电电池)电源消耗;可连续使用20小时数据储存:48个G断电数据:保存时间10年使用环境:-20℃~60℃抗渗: 150m(全方位防水防震)抗震:20000g(敏感轴方向,其中g为1个单位的重力加速度)三、工作原理在岩土工程领域,测斜仪主要用于测量土体运动,诸如:可能产生在不稳固边坡(滑坡)或挖方过程中周围的侧向运动等。
也可用来监测堤坝、芯墙的稳定性,打桩或钻孔的布置和偏差,以及在回填、筑堤和地下储罐中土体的沉陷等。
所在这些场合,通常要安装一根测斜管,将其安装在地下的钻孔内或将管浇筑在混凝土的结构中,也可将管埋在筑堤之中。
该测斜管有四个槽口,用于固定便携式测斜仪探头的滑轮。
探头连在和读数仪相连的电缆的一端,用于观测与测斜相关联的竖直(或水平)倾斜量,并以这种方式测量由土体运动所引起的任何倾斜量的变化。
为了获得安装测斜管的土体周围一个全面的观测报告,必须沿测斜管进行一系列倾斜测量。
常规的测斜探头有两组滑轮,距离相隔0.5米,测试前,先把测管标明方向,测杆标明A+、A-,使计算数据一致。
将探头放到测斜管底部并开始读数。
Sinco DataMateⅡ测斜仪读数仪手册

上海市浦东新区浦东大道1476号709-715室 Tel: 021-58519445 Fax: 021-58516031
目录
一、Digitilt DataMate....................................第1页 读数仪
二、Setting Up..........................................第4页 安装
注: 中文版说明书仅供中国用户在使用本公司产品时作为参考,内容的解释应以英文版原件 为准。
一、Digitilt DataMateⅡ
DataMateⅡ是什么?
DataMateⅡ是第二代应用于 Digitilt inclinometer 测斜探头(包括水 平、垂直)和测扭探头上的读数仪表。可以在英制与公制之间转 换。 数据储存在 DataMate 中,并通过随机携带的 DMM 软件将数据上 传到 PC,软件的应用方法见说明书:DMM for windows。
8 等10分钟以便测头的温度与周围的温度一致。这个步骤对于读数的一致性很重 要。
9 开始测量。提起测头到起始深度,观察显示,当读数稳定的时候(您看到三个方 格)按下“ENTER”键记录读数。
记录一个连续的测量
10 Datamate 读数仪蜂鸣响后,提起测头到下一个深度。您刚刚记录的读数现在显 示在底线上。提起测头到下一个深度(显示在显示屏的顶部)等待读数稳定后 按下“ENTER”记录读数。
检查电池电压
从“Utilities”菜单中选择“Batt”,当电池完全充满的时候“Main battery”近似为 6.2V,如果显示低于 5.9v,说明电量不足,需要充电。
为了保持 DataMate 和电池的最佳状态,您应该在每次使用完毕后都进 行充电。请查看“DataMate”维护中关于电池充电的说明。
