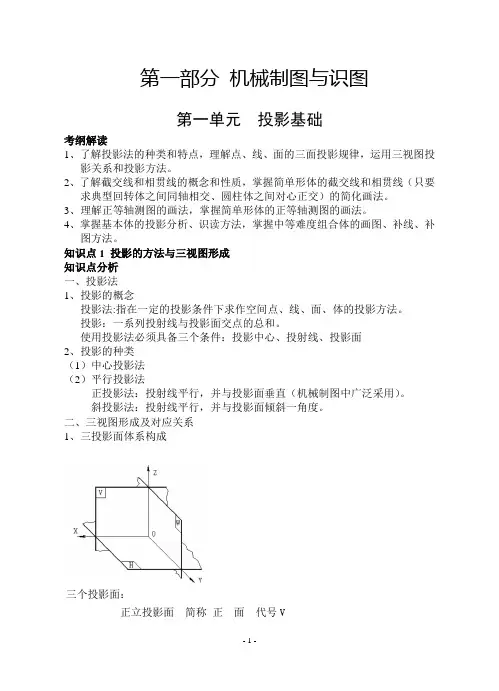

第一部分机械制图与识图第一单元投影基础考纲解读1、了解投影法的种类和特点,理解点、线、面的三面投影规律,运用三视图投影关系和投影方法。

2、了解截交线和相贯线的概念和性质,掌握简单形体的截交线和相贯线(只要求典型回转体之间同轴相交、圆柱体之间对心正交)的简化画法。

3、理解正等轴测图的画法,掌握简单形体的正等轴测图的画法。

4、掌握基本体的投影分析、识读方法,掌握中等难度组合体的画图、补线、补图方法。

知识点1 投影的方法与三视图形成知识点分析一、投影法1、投影的概念投影法:指在一定的投影条件下求作空间点、线、面、体的投影方法。

投影:一系列投射线与投影面交点的总和。

使用投影法必须具备三个条件:投影中心、投射线、投影面2、投影的种类(1)中心投影法(2)平行投影法正投影法:投射线平行,并与投影面垂直(机械制图中广泛采用)。

斜投影法:投射线平行,并与投影面倾斜一角度。

二、三视图形成及对应关系1、三投影面体系构成三个投影面:正立投影面简称正面代号V水平投影面简称水平面代号H侧立投影面简称侧面代号W三条投影轴:V与H的交线称为OX轴,简称X轴,它代表物体的长度方向;W与H的交线称为OY轴,简称 Y轴,它代表物体的宽度方向;W与V的交线称为OZ轴,简称 Z轴,它代表物体的高度方向。

2、三视图的形成过程和名称从物体的前面向后面.....投射,在V.面.所得视图称主视图...—能反映物体的前面形状;从物体的上面向下面...—能反映物体的上面形状;.....投射,在H.面.所得视图称俯视图从物体的左面向右面...—能反映物体的左面形状。

.....投射,在W.面.所得视图称左视图3、三视图的关系及投影规律①位置关系物体三个视图按规定展开在同一平面上,它们位置关系:主视图在上方,俯视图在主视图正下方,左视图在主视图正右方。

②投影关系主视图反映物体的长高尺寸;俯视图反映其长宽尺寸;左视图反映其高宽尺寸。

三视图的投影对应关系归纳:主视、俯视长对正;主视、左视高平齐;左视、俯视宽相等。

(完整版)机械制图试题库加答案

(完整版)机械制图试题库加答案

(完整版)机械制图试题库加答案《机械制图》课程试题库(中专)第⼀章制图基本知识与技能⼀、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺⼨为 210×297 。

2、机械制图当中常⽤的线型有粗实线、细实线、虚线等,可见轮廓线采⽤粗实线,尺⼨线,尺⼨界线采⽤细实线线,轴线,中⼼线采⽤细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺⼨以㎜为单位。

5、在标注直径时,在数字前⾯应该加φ,在标注半径时应在数字前加 R 。

6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。

7、在标注⾓度尺⼨时,数字应⽔平书写。

★8、机械制图中通常采⽤两种线宽,粗、细线的⽐率为 2:1 。

9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。

★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。

⼆、选择题1、下列符号中表⽰强制国家标准的是( C )。

A. GB/T B. GB/Z C.GB2、不可见轮廓线采⽤( B )来绘制。

A.粗实线 B.虚线 C.细实线3、下列⽐例当中表⽰放⼤⽐例的是( B )A.1:1 B. 2:1 C.1:24、在标注球的直径时应在尺⼨数字前加( C )A.R B.Φ C.SΦ4、下列⽐例当中表⽰缩⼩⽐例的是( C )A.1:1 B. 2:1 C.1:25、机械制图中⼀般不标注单位,默认单位是( A )A.㎜ B.㎝ C.m6、下列尺⼨正确标注的图形是( C )7、下列缩写词中表⽰均布的意思的是( C )A.SR B. EQS C.C8、⾓度尺⼨在标注时,⽂字⼀律( A )书写A.⽔平 B.垂直 C.倾斜9、标题栏⼀般位于图纸的( A )A.右下⾓ B.左下⾓ C.右上⾓三、判断题1、国家制图标准规定,图纸⼤⼩可以随意确定 ( × )2、⽐例是指图样与实物相应要素的线性尺⼨之⽐。

( × )3、2:1是缩⼩⽐例。

( × )4、绘制机械图样时,尽量采⽤1:1的⽐例( √ )5、使⽤圆规画图时,应尽量使钢针和铅笔芯垂直于纸⾯。

(完整版)技能高考《机械制图与识图》题库

(完整版)技能高考《机械制图与识图》题库

中职机电专业技能高考《机械制图》题库1. 投影基础1.1.1.1投影面垂线中,正垂线在V 面上的投影积聚为一点。

( )(容易)1.1.1.2空间两直线平行,各投影面上的投影都相互平行。

( )(容易)1.1.1.3空间两直线垂直,各投影面上的投影都相互垂直。

( )(中等难度)1.1.1.4空间直线的位置关系有平行、相交、垂直三种。

( )(中等难度)1.1.1.5由两个或两个以上的基本形体组成的物体称为组合体。

( )(容易)1.1.1.6组合体的组合形式,一般分为叠加、相切、相贯和切割等。

( )(中等难度)1.1.3.1选择正确的左视图。

正确答案是( )。

(中等难度)A. aB. bC. cD. d1.1.3.2在下列四种说法中,选择一种正确的答案。

正确答案是( )。

(中等难度)A. A 上B 下,C 右D 左B. A 左B 右,C 上 D 下C. A 前B 后,C 左D 右D. A 左B 右,C 后D 前1.1.3.3选择正确的俯视图。

正确答案是( )。

(中等难度)A. aB. bC. cD. d1.1.3.4选择正确的左视图。

正确答案是( )。

(中等难度)A. aB. bC. cD. d1.1.3.5在下列四种说法中,选择一种正确的答案。

正确答案是( )。

(较难)A. A 上B 下,C 前D 后 B. A 前B 后,C 上D 下C. A 后B 前,C 下D 上D. A 左B 右,C 上D 下1.1.3.6选择正确的左视图。

( ) (中等难度)A. aB. bC. cD. d 1.1.3.7选择正确的左视图。

( )(中等难度)A. aB. bC. cD. d1.1.3.8在下列四种说法中,选择一种正确的答案。

( )(较难)A. A 上B 下,C 前D 后 B. A 下B 上,C 左 D 右 C. A 前C 后,B 上D 下D. A 前B 下,C 右D 左1.1.3.9绘制正等轴测图,三个轴测轴的夹角为( )。

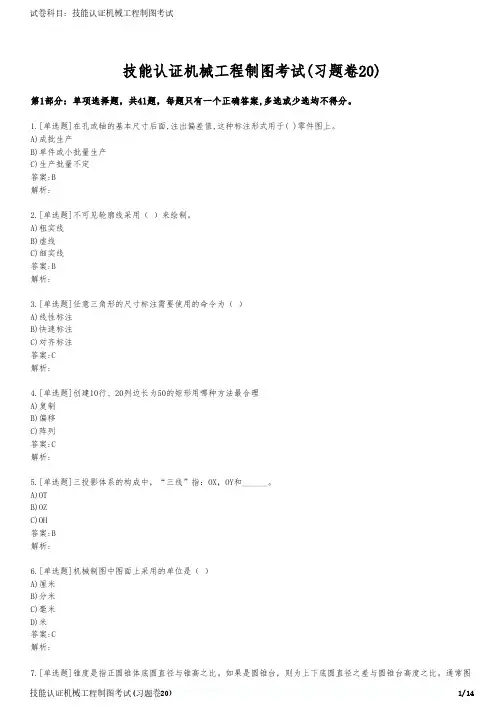

技能认证机械工程制图考试(习题卷20)

技能认证机械工程制图考试(习题卷20)

技能认证机械工程制图考试(习题卷20)第1部分:单项选择题,共41题,每题只有一个正确答案,多选或少选均不得分。

1.[单选题]在孔或轴的基本尺寸后面,注出偏差值,这种标注形式用于( )零件图上。

A)成批生产B)单件或小批量生产C)生产批量不定答案:B解析:2.[单选题]不可见轮廓线采用( )来绘制。

A)粗实线B)虚线C)细实线答案:B解析:3.[单选题]任意三角形的尺寸标注需要使用的命令为( )A)线性标注B)快速标注C)对齐标注答案:C解析:4.[单选题]创建10行、20列边长为50的矩形用哪种方法最合理A)复制B)偏移C)阵列答案:C解析:5.[单选题]三投影体系的构成中,“三线”指:OX,OY和______。

A)OTB)OZC)OH答案:B解析:6.[单选题]机械制图中图面上采用的单位是( )A)厘米B)分米C)毫米D)米答案:C解析:样中把比值化成( )的形式。

A)角度B)1:nC)分数D)线形答案:B解析:8.[单选题]定位尺寸通常以图形的定位线,中心线或某-轮廓线作为标注尺寸的起点,这个起点叫做A)尺寸基准B)尺寸数字C)尺寸符号D)尺寸号码答案:A解析:9.[单选题]对同一表面,但有不同粗糙度要求时,须用( )画出其分界线,并注出相应的表面粗糙度代号和尺寸。

A)粗实线B)细实线C)点画线D)虚线答案:B解析:10.[单选题]当零件的大部分表面具有相同的粗糙度要求时,可将代号统一注写在图样的右上角,代号前加()二字。

A)其余B)其它C)所有D)不加任何字样答案:A解析:11.[单选题]如果需要改变标题栏的方位时,必须将其旋转至图纸的______。

A)右上角B)右下角C)左上角D)左下角答案:A解析:12.[单选题]用于确定平面图形中某一形状大小的尺寸称为A)定位尺寸B)定形尺寸C)长度尺寸D)高度尺寸答案:B解析:13.[单选题]螺纹有五个基本要素,它们是A)牙型、直径、螺距、旋向和旋合长度C)牙型、直径、螺距、导程和线数D)牙型、直径、螺距、线数和旋合长度答案:D解析:14.[单选题]表面粗糙度是( )误差A)宏观几何形状B)微观几何形状C)宏观相对位置D)微观相对位置答案:B解析:15.[单选题]左视图反映了物体的什么方位A)上下B)左右C)上下前后D)前后左右答案:C解析:16.[单选题]。

技能高考机械类专业知识模拟题库

技能高考机械类专业知识模拟题库

机械类技能考试样库(武汉船舶职业技术学院机械类专业命题组制定)一、机械制图与识图1. 制图基本知识判断题国家制图标准规定,图纸大小可以随意确定。

(╳)机械图样中采用粗细两种图线宽度,它们的比例关系为2:1。

(∨)比例是指图样中图形与其实物相应要素的线性尺寸之比,绘图时应优先采用原值比例。

(∨)在图样中,不论采用何种比例绘图,标注尺寸时,均按机件的实际尺寸大小标出。

∨图纸中标注的比例,2:1是缩小比例。

(╳)A0图纸的幅面为841mm×1189mm。

( ∨)斜度在图样上通常以1:n的形式标注,并在前面加上斜度符号,如∠1:5。

(∨)图样中书写汉字的字体,应为仿宋体。

(╳)丁字尺与三角板随意配合,便可画出65度的倾斜线。

(╳)视图中,可见的轮廓线用虚线绘制。

(╳)选择题下列符号中表示国家标准的是( C )。

(A) JB (B) YB (C) GB (D) CB可见轮廓线采用( A )来绘制。

(A)粗实线(B)细虚线(C)细实线(D)细点划线轴中心线或对称中心线采用( D )来绘制。

(A)粗实线(B)细虚线(C)细实线(D)细点划线尺寸线采用( C )来绘制。

(A)粗实线(B)细虚线(C)细实线(D)细点划线下列比例当中表示放大比例的是( B )。

(A)1:1 (B)2:1 (C)1:2 (D)1:3图样中的尺寸以( A )为单位时,可以不必标注计量单位的符号。

(A)mm (B)cm (C)dm (D)m已知点A(15,15,20),点B在点A左5,前10,下5,则B点的坐标是( D )。

(A)(10,5,15)(B)(10,25,15)(C)(20,5,15)(D)(20,25,15)已知点A(0,10,20),点A在三视图中的( B )投影面上。

(A正立)(B)侧立(C)水平根据CD直线的三面投影视图,判断其直线类型。

C(A)铅垂线(B)正垂线(C)侧垂线(D)任意线根据平面ABC的三面投影,判断其平面类型。

技能高考系列-机械制图与识图

技能高考系列-机械制图与识图

技能高考系列-机械制图与识图名称。

例如:角度为30度10分5秒,则在图样上应标注成“30o10′5″”。

③图样中所标注的尺寸,为该图样所示机件的最后完工尺寸,否则应另加说明。

④机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上。

2、尺寸标注的三要素①尺寸界线用来表示所注尺寸的范围界限,应用细实线绘制。

②尺寸线应用细实线绘制,标注线性尺寸时,应与被注长度平行,与尺寸界线垂直相交,但不应超出尺寸界线外。

③尺寸数字尺寸数字一般注写在尺寸线的中部。

水平方向的尺寸,尺寸数字要写在尺寸线的上面,字头朝上;竖直方向的尺寸,尺寸数字要写在尺寸线的左侧,字头朝左;倾斜方向的尺寸,尺寸数字的方向应按下图规定注写。

应尽可能避免在图中所示30°影线范围内标注尺寸数字,当无法避免时可按下面的形式注写。

对于非水平方向的尺寸数字,在不致引起误解时,其数字也可水平地注写在尺寸线的中断处,但在同一图样中,应采用同一种方法注写尺寸数字。

尺寸数字的注写方向非水平方向的尺寸数字的注写方向3、常用尺寸标注方法-33--34-4、尺寸标注常用符号名称板厚度45°倒角正方形深度沉孔或锪平埋头孔均布符号tC□VEQS5、尺寸标注的注意事项(1)标注时,尺寸数字不可被任何图线所通过;否则必须将图线断开。

(2)标注参考尺寸时,应将尺寸数字加上圆括弧。

6、特定要求的尺寸注法-35-巩固练习:填空:1、图纸的幅面分为幅面和幅面两类,基本幅面按尺寸大小可分为种,其代号分别为。

2、图纸格式分为和种,按照标题栏的方位又可将图纸格式分为和两种。

3、标题栏应位于图纸的,标题栏中的文字方向为。

4、比例是指图中与其之比。

图样上标注的尺寸应是机件的尺寸,与所采用的比例关。

5、常用比例有、和三种;比例1:2是指是的2倍,属于比例。

6、图时应尽量采用比例,需要时也可采用或的比例。

无论采用何种比例,图样中所注的尺寸,均为机件的。

7、图样中汉字应用体书写,数字和字母应书写为体或体,字号指字体的。

《机械制图》习题库(附参考答案)

《机械制图》习题库(附参考答案)

《机械制图》习题库(附参考答案)一、单选题(共30题,每题1分,共30分)1、基本视图的个数()。

A、5B、6C、4D、3正确答案:B2、看图的方向符号是用()绘制在对中符号位置处的一个正三角形。

A、波浪线B、细实线C、粗实线D、点画线正确答案:B3、梯形螺纹常用于()。

A、连接管道B、连接零件C、单方向传递动力D、传递动力正确答案:D4、用于表达机件上倾斜部分的实形称为()。

A、向视图B、局部视图C、斜视图D、剖视图正确答案:C5、机械图样中,表示断裂处边界线、视图与剖视图的分界线采用()。

A、细实线B、粗实线C、细点画线D、波浪线正确答案:D6、在图样中不可用粗实线来表示的是()。

A、螺纹牙顶线B、可见轮廓线C、尺寸线D、图框线正确答案:C7、绘制平面图形中的线段,应该先画()线段,然后画()线段,最后画()线段。

A、连接、已知、中间B、中间、连接、已知C、已知、中间、连接D、中间、已知、连接正确答案:C8、国标规定图样中的汉字应写成()。

A、仿宋体B、楷体C、长仿宋体D、黑体正确答案:C9、机械图样中,表示不可见轮廓线采用()。

A、细点画线B、粗实线C、细虚线D、细实线正确答案:C10、可能具有间隙或过盈的配合称为()。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案:A11、OY 轴简称 Y 轴是 H 面与 W 面的交线它代表()A、高度方向B、水平方向C、长度方向D、宽度方向正确答案:D12、主视图反映物体的关系()。

A、前后上下B、左右前后C、前后左右D、上下左右正确答案:D13、如果物体的外形简单,内形复杂并且不对称,常用()视图。

A、局部剖B、全剖C、阶梯剖D、半剖正确答案:B14、使用丁字尺及一组三角板至多可将一圆分成几等分( )。

A、6B、24C、12D、9正确答案:B15、在圆柱(或圆锥)内表面形成的螺纹,称为()。

A、外螺纹B、内螺纹C、标准螺纹D、表面螺纹正确答案:B16、机械图样中,表示轴线、对称中心线等采用()。

机械识图试题库及答案(1)

机械识图试题库及答案(1)

----------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________《机械识图》一、填空题:1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。

(难度:A )2.物体向基本投影面投射所得的视图称为 基本视图 。

(难度:A )3.按正投影法分别向六个基本投影面投影,可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。

(难度:A )4.主、俯、仰、后视图,长度相等;主、左、右、后视图,高度相等;左、俯、右、仰视图,宽度相等。

(难度:A )5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。

(难度:A )6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图,必要时,允许将斜视图旋转配置。

(难度:A )7.画剖视图时,不要漏画剖切面后面的 可见轮廓线 。

(难度:A )8.向视图是可以 自由配置 的视图。

向视图通常用 箭头 指明投射方向。

(难度:A )9.为了在剖视图中容易分辨出机件内部的实心部分和空心部分,在剖切面剖到的实心处应画剖面符号,而孔等空心处不画,剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。

(难度:A )10.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。

(难度:A )11.将机件的部分结构用大于原图形所采用的比例画出的图形称为 局部放大 图。

(难度:A )12.用两个相交的剖切面剖开机件绘图时,应先 旋转 后 投影 。

(难度:A )13. 半剖视图中,半个视图与半个剖视图的分界线用 细点划线 。

(难度:A )14. 假想用剖切面剖开机件,将处在观察者与 剖切面之间的部分移去,而将 其余部分 向投影面投影所得到的图形称为剖视图。

机械制图试题库及答案 高考用

机械制图试题库及答案 高考用

高考机械制图试题库一、填空题:1、比例是图形与实物相应要素的线性尺寸比,在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例。

无论采用哪种比例,图样上标注的应是机件的实际尺寸。

2、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

3、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

4、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法投影法。

5、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做视图。

6、在图纸上必须用粗实线画出图框,标题栏一般应位于图纸的右下方位。

7、图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用细点划线画出。

8、尺寸标注中的符号:R表示半径,Φ表示直径。

9、标注水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸,丁字尺是用来画水平线。

12、在机械制图中选用规定的线型,虚线是用于不可见轮廓线,中心线、对称线就用细点划线。

13、标注圆的直径尺寸时,应在数字前加注符号Φ,标注球的直径符号为SΦ。

14、图样上的尺寸,由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体,其字的宽度应为高度的16、三视图的投影规律长对正,高平齐,宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类,基本幅面按尺寸大小可分为5 种,其代号分别为 A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种,按标题栏的方位又可将图纸格式分为x型和Y型两种。

《机械制图》练习题库+答案

《机械制图》练习题库+答案

《机械制图》练习题库+答案一、单选题(共30题,每题1分,共30分)l、一般位置平面对于三个投影面的投影特性为()。

A、没变化B、积聚性C、真实性D、收缩性正确答案:D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案:A3、与三投影面都倾斜的直线称为()。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案:A4D□ □ D"H "D口口) 。

A、硬B、软C、长正确答案:A5、当单一剖切平面通过机件的对称面或基本对称的平面,剖视图按投影关系配置,中间又没有其他图形隔开时,可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案:A6、重合断面图的轮廓线采用()绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案:C7、如果两直线的各组同面投影都相交,且交点符合点的投影规律,则可判定这两直线在空间也一定()。

A、相交B、垂直C、平行D、交叉正确答案:A8、如果空间两直线的三面投影都平行,则两直线一定()。

A、相交B、异面C、交叉D、平行正确答案:D9、不规则连续细实线为()。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案:C10、可自由配置的视图称为()。

A、剖视图B、斜视图C、局部视图D、向视图正确答案:D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案:A12、与一个投影面垂直的直线,一定与其它两个投影面平行,这样的直线称为投影面的()。

A、垂线B、垂直线C、中线D、平行线正确答案:B13、当孔的公差带完全在轴的公差带之上时,属于()配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案:B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为()。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案:B15、用于薄壁零件联接的螺纹,宜采用().A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案:B16、立体被平面切割(截切),所形成的形体称为()。

技能高考机械类专业知识模拟题库

技能高考机械类专业知识模拟题库

2015年湖北省普通高等学校招收中职毕业生技能高考机械类技能考试样库(武汉船舶职业技术学院机械类专业命题组制定)一、机械制图与识图1. 制图基本知识判断题1.1.1.1国家制图标准规定,图纸大小可以随意确定。

(╳)1.1.1.2机械图样中采用粗细两种图线宽度,它们的比例关系为2:1。

(∨)1.1.1.3比例是指图样中图形与其实物相应要素的线性尺寸之比,绘图时应优先采用原值比例。

(∨)1.1.1.4在图样中,不论采用何种比例绘图,标注尺寸时,均按机件的实际尺寸大小标出。

∨1.1.1.5图纸中标注的比例,2:1是缩小比例。

(╳)1.1.1.6 A0图纸的幅面为841mm×1189mm。

( ∨)1.1.1.7斜度在图样上通常以1:n的形式标注,并在前面加上斜度符号,如∠1:5。

(∨)1.1.1.8图样中书写汉字的字体,应为仿宋体。

(╳)1.1.1.9丁字尺与三角板随意配合,便可画出65度的倾斜线。

(╳)1.1.1.10视图中,可见的轮廓线用虚线绘制。

(╳)选择题1.1.3.1下列符号中表示国家标准的是( C )。

(A)JB (B)YB (C)GB (D)CB1.1.3.2可见轮廓线采用( A )来绘制。

(A)粗实线(B)细虚线(C)细实线(D)细点划线1.1.3.3轴中心线或对称中心线采用( D )来绘制。

(A)粗实线(B)细虚线(C)细实线(D)细点划线1.1.3.4尺寸线采用( C )来绘制。

(A)粗实线(B)细虚线(C)细实线(D)细点划线1.1.3.5下列比例当中表示放大比例的是( B )。

(A)1:1 (B)2:1 (C)1:2 (D)1:31.1.3.6图样中的尺寸以( A )为单位时,可以不必标注计量单位的符号。

(A)mm (B)cm (C)dm (D)m1.1.3.7已知点A(15,15,20),点B在点A左5,前10,下5,则B点的坐标是( D )。

(A)(10,5,15)(B)(10,25,15)(C)(20,5,15)(D)(20,25,15)1.1.3.8已知点A(0,10,20),点A在三视图中的( B )投影面上。

机械制图题库题库(150道)

机械制图题库题库(150道)

机械制图题库1、图样不论放大或缩小绘制,在标注尺寸时,应标注()——[单选题]A 放大或缩小之后的图形尺寸B 机件的实际尺寸C 机件的设计要求尺寸正确答案:B2、下列比例当中表示放大比例的是()——[单选题]A 1:1B 1:2C 2:1正确答案:C3、物体的对称中心线采用()来绘制。

——[单选题]A 粗实线B 细虚线C 细点画线正确答案:C4、下列投影法中不属于平行投影法的是( )。

——[单选题]A 正投影法B 斜投影法C 中心投影法正确答案:C5、三视图中,主视图反应物体的()4 个方位——[单选题]A 前后和左右B 上下和左右C 前后和上下正确答案:B6、已知点 A(8,0,10),点 B(0,8,10),下列说法正确的是()——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案:B7、已知点 A(8,0,10),点 B(0,8,10),下列说法正确的是()——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案:B8、以下说法错误的是()。

——[单选题]A 不在同一直线上的三点确定一个平面B 正平面平行于 V 面,水平投影集聚成直线,平行于 OX 轴C 铅垂面垂直于 H 面,水平投影集聚成直线,平行于 OX 轴正确答案:C9、下面基本体中属于平面立体的( )——[单选题]A 圆柱B 圆锥C 棱柱D 球正确答案:C10、用辅助直线法进行形体表面取点作图只适合于( )的表面取点。

——[单选题]A 圆柱B 棱锥C 棱柱D 球正确答案:B11、以下说法错误的是()——[单选题]A 棱柱的侧棱线相互平行B 棱锥的侧棱线相交于有限远的一点C 正三棱锥的侧面投影是等腰三角形D 棱柱的顶面和底面为水平面正确答案:C12、已知圆球体表面点的一个投影就能直接作出其另外 2 个投影,这个已知点投影不可能处在( )——[单选题]A 主视图中心线上B 俯视图的圆上C 球心D 左视图中心线上正确答案:C13、画直立圆柱的三面投影时,需画其轮廓素线的是( )——[单选题]A 最左、最右、最前、最后B 最左、最右、最上、最下C 最前、最后、最上、最左D 最右、最下、最前、最后正确答案:A14、平面与三棱锥相交,截平面平行于底面,则截交线为( )。

识图机械图纸考试题及答案

识图机械图纸考试题及答案

识图机械图纸考试题及答案一、选择题(每题5分,共40分)1. 机械图纸中,表示物体内部结构的视图是()。

A. 主视图B. 左视图C. 剖视图D. 俯视图答案:C2. 以下哪个符号表示螺纹()。

A. ∅B. ∇C. ∞D. ∅∅答案:D3. 机械图纸中,尺寸线通常使用什么颜色()。

A. 黑色B. 蓝色C. 红色D. 绿色答案:A4. 机械图纸上,尺寸标注的数字表示()。

A. 长度B. 宽度C. 高度D. 重量答案:A5. 机械图纸中,表示物体对称性的符号是()。

A. ⊥B. ∥C. ≡D. ⊕答案:C6. 在机械图纸中,表示轴线的线型是()。

A. 实线B. 虚线C. 点划线D. 双点划线答案:C7. 机械图纸中,表示孔的符号是()。

A. ●B. ▬C. ▭D. ■答案:D8. 机械图纸中,表示焊接符号的线型是()。

A. 虚线B. 点线C. 波浪线D. 双折线答案:C二、填空题(每题5分,共20分)1. 机械图纸中,表示物体长度的单位通常是____。

答案:毫米(mm)2. 在机械图纸中,表示物体厚度的线型通常是____。

答案:粗实线3. 机械图纸上,表示物体深度的符号通常是____。

答案:▬▬▬4. 机械图纸中,表示物体直径的符号是____。

答案:∅三、简答题(每题10分,共40分)1. 简述机械图纸中尺寸标注的基本要求。

答案:尺寸标注应清晰、准确,尺寸线应与尺寸数字垂直,尺寸数字应放置在尺寸线外侧,并且尺寸数字应易于阅读。

2. 解释机械图纸中剖面图的作用。

答案:剖面图用于展示物体内部结构,通过剖切面揭示物体内部的细节,以便更清楚地理解物体的构造。

3. 描述机械图纸中装配图与零件图的区别。

答案:装配图展示的是多个零件组合在一起的完整结构,而零件图则展示单个零件的详细尺寸和形状。

4. 说明机械图纸中公差标注的意义。

答案:公差标注表示零件尺寸的允许误差范围,确保零件在制造过程中的可互换性和装配的可行性。

技能高考《机械制图与识图》题库

技能高考《机械制图与识图》题库

中职机电专业技能高考《机械制图》题库1. 投影基础1.1.1.1投影面垂线中,正垂线在V面上的投影积聚为一点。

( )(容易)1.1.1.2空间两直线平行,各投影面上的投影都相互平行。

( ) (容易)1.1.1.3空间两直线垂直,各投影面上的投影都相互垂直。

( ) (中等难度) 1.1.1.4空间直线的位置关系有平行、相交、垂直三种。

( )(中等难度)1.1.1.5由两个或两个以上的基本形体组成的物体称为组合体。

( )(容易) 1.1.1.6组合体的组合形式,一般分为叠加、相切、相贯和切割等。

( )(中等难度)1.1.3.1选择正确的左视图。

正确答案是( )。

(中等难度)A. aB. bC. cD. d1.1.3.2在下列四种说法中,选择一种正确的答案。

正确答案是( )。

(中等难度)A. A上B下,C右D 左B. A左B右,C上 D 下C. A前B后,C左D右D. A左B右,C后D前1.1.3.3选择正确的俯视图。

正确答案是()。

(中等难度)A. aB. bC. cD. d1.1.3.4选择正确的左视图。

正确答案是()。

(中等难度)A. aB. bC. cD. d1.1.3.5在下列四种说法中,选择一种正确的答案。

正确答案是()。

(较难)A. A上B下,C前D后B. A前B后,C上D下C. A后B前,C下D上D. A左B右,C上D下1.1.3.6选择正确的左视图。

() (中等难度)A. aB. bC. cD. d1.1.3.7选择正确的左视图。

()(中等难度)A. aB. bC. cD. d1.1.3.8在下列四种说法中,选择一种正确的答案。

()(较难)A. A上B下,C前D后B. A下B上,C左 D右C. A前C后,B上D下D. A前B下,C右D左1.1.3.9绘制正等轴测图,三个轴测轴的夹角为()。

(容易)A. 90°B. 120°C. 135°D. 60°1.1.3.10已知带有圆孔的球体的四组投影,正确的一组是()。

《机械制图》练习题库与参考答案

《机械制图》练习题库与参考答案

《机械制图》练习题库与参考答案一、单选题(共10题,每题1分,共10分)1、后视图是()。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案:A2、下列符号中表示强制国家标准的是A、GBB、GB/TC、GB/ZD、GB/TB正确答案:A3、右视图是()。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案:C4、在绘制草图时,线条加深的顺序是()。

A、先注尺寸和写字后加深图形;B、先加深圆或圆弧后加深直线;C、一边加深图形一边注尺寸和写字;D、加深图形和注尺寸及写字不分先后正确答案:B5、直线从属于平面的条件是一直线经过属于平面的()。

A、四点B、两点C、三点D、一点正确答案:B6、看图的方向符号是用()绘制在对中符号位置处的一个正三角形。

A、波浪线B、粗实线C、细实线D、点画线正确答案:C7、产品用放大一倍的比例绘图,在标题栏比例项中应填()。

A、1×2B、放大一倍C、2:1D、1:2正确答案:C8、利用三角板配合丁字尺可画()之斜线。

A、25°B、40°C、35°D、15°正确答案:D9、通过测量获得的某一孔、轴的尺寸称为()。

A、基本尺寸B、极限尺寸C、实际尺寸D、尺寸偏差正确答案:C10、Α3 图纸的大小为()。

A、210×297B、420×297C、841×594D、841×595正确答案:B二、多选题(共10题,每题1分,共10分)1、机件的视图表示法通常包括()。

A、斜视图B、向视图C、左视图D、基本视图E、局部视图正确答案:ABDE2、垂直方向的平行尺寸应使()A、大尺寸在内,小尺寸在外B、大尺寸在外,小尺寸在内C、字头朝左D、尺寸数字在尺寸线左侧E、以上都对正确答案:BCD3、尺寸注法的基本规则()。

A、大小以尺寸为依据B、以 mm 为单位时,不必标符号C、每一尺寸只标一次D、尺寸必须标在主视图E、以上都对正确答案:ABC4、按基本要素标准化的程度可将螺纹分为()。

技能认证机械工程制图考试(习题卷1)

技能认证机械工程制图考试(习题卷1)

技能认证机械工程制图考试(习题卷1)第1部分:单项选择题,共41题,每题只有一个正确答案,多选或少选均不得分。

1.[单选题]不可见轮廓线采用( )来绘制。

A)粗实线B)虚线C)细实线答案:B解析:2.[单选题]标准公差确定公差带的( )。

A)大小B)位置C)形状答案:A解析:3.[单选题]正圆锥底圆直径与圆锥高度之比,称为______。

A)锥度B)斜度C)弧度答案:A解析:4.[单选题]投射线汇交于投射中心的投影方法称为______。

A)中心投影法B)平行投影法C)斜投影法答案:A解析:5.[单选题]在孔或轴的基本尺寸后面,既注出基本偏差代号和公差等级,又同时注出上、下偏差数值,这种标注形式用于( )零件图上。

A)成批生产B)单件或小批量生产C)生产批量不定答案:C解析:6.[单选题]物体在垂直于投影面的平面上的投影,其投影反映( )。

A)实形性B)积聚性C)类似性D)都不对答案:B解析:7.[单选题]物体在平行于投影面的平面上的投影,其投影反映( )。

A)实形性B)积聚性C)类似性D)都不对答案:A解析:8.[单选题]角接触球轴承的类型代号为( )A)4B)5C)6D)7答案:D解析:9.[单选题]侧平面在正投影面的投影特性为A)收缩性B)积聚性C)显示性D)垂直性答案:B解析:10.[单选题]下面视图中不属于单一剖切法的是()。

A)全剖B)半剖C)局部剖D)阶梯剖答案:D解析:11.[单选题]垂直度属于( )公差A)形状公差B)位置公差C)方向公差D)跳动公差答案:C解析:12.[单选题]地脚安装;也称( )安装A)卧式B)简易C)立式D)可靠答案:A解析:13.[单选题]正平面在水平投影面的投影特性为:( )。

A)收缩性D)垂直性答案:B解析:14.[单选题]下列不属于基本三视图的是()A)主视图B)俯视图C)左视图D)右视图答案:D解析:15.[单选题]当线段垂直于投影面时,得到的该投影面上的投影具有( )性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

中职机电专业技能高考《机械制图》题库1. 投影基础1.1.1.1投影面垂线中,正垂线在V面上的投影积聚为一点。

( )(容易)1.1.1.2空间两直线平行,各投影面上的投影都相互平行。

( ) (容易)1.1.1.3空间两直线垂直,各投影面上的投影都相互垂直。

( ) (中等难度) 1.1.1.4空间直线的位置关系有平行、相交、垂直三种。

( )(中等难度)1.1.1.5由两个或两个以上的基本形体组成的物体称为组合体。

( )(容易) 1.1.1.6组合体的组合形式,一般分为叠加、相切、相贯和切割等。

( )(中等难度)1.1.3.1选择正确的左视图。

正确答案是( )。

(中等难度)A. aB. bC. cD. d1.1.3.2在下列四种说法中,选择一种正确的答案。

正确答案是( )。

(中等难度)A. A上B下,C右D 左B. A左B右,C上 D 下C. A前B后,C左D右D. A左B右,C后D前1.1.3.3选择正确的俯视图。

正确答案是()。

(中等难度)A. aB. bC. cD. d1.1.3.4选择正确的左视图。

正确答案是()。

(中等难度)A. aB. bC. cD. d1.1.3.5在下列四种说法中,选择一种正确的答案。

正确答案是()。

(较难)A. A上B下,C前D后B. A前B后,C上D下C. A后B前,C下D上D. A左B右,C上D下1.1.3.6选择正确的左视图。

() (中等难度)A. aB. bC. cD. d1.1.3.7选择正确的左视图。

()(中等难度)A. aB. bC. cD. d1.1.3.8在下列四种说法中,选择一种正确的答案。

()(较难)A. A上B下,C前D后B. A下B上,C左 D右C. A前C后,B上D下D. A前B下,C右D左1.1.3.9绘制正等轴测图,三个轴测轴的夹角为()。

(容易)A. 90°B. 120°C. 135°D. 60°1.1.3.10已知带有圆孔的球体的四组投影,正确的一组是()。

(中等难度)A. aB. bC. cD. d1.1.3.11已知立体的主、俯视图,选择正确的左视图()。

(中等难度)A. aB. bC. cD. d1.1.3.12已知圆柱截切后的主、俯视图,正确的左视图是()。

(中等难度)A. aB. bC. cD. d1.1.3.13在下列四种说法中,选择一种正确的答案。

()(中等难度)A. AB是正垂线,BC是铅垂线,CD是正平线B. AB是侧平线,BC是正平线,CD是一般位置直线C. AB是侧平线,BC是正平线,CD是正平线D. AB是正垂线,BC是铅垂线,CD是一般位置直线1.1.3.14选择正确的左视图。

()(中等难度)A. aB. bC. cD. d1.1.3.15在下列四种说法中,选择一种正确的答案。

()(较难)A. A上B下,C左D右B. A上B下,C右 D左C. A下B上,C左D右D. A下B上,C右D左1.1.3.16在下列四种说法中,选择一种正确的答案。

()(中等难度)A. AB是侧平线,BC是水平线,CD是正平线B. AB是水平线,BC是一般位置直线,CD是侧平线C. AB是正垂线,BC是一般位置直线,CD是铅垂线D. AB是正垂线,BC是水平线,CD是铅垂线1.1.3.17选择正确的左视图。

()(中等难度)A. aB. bC. cD. d1.1.3.18在下列四种说法中,选择一种正确的答案。

()(中等难度)A. AB是水平线,BC是一般位置直线,CD是正平线。

B. AB是正垂线,BC是正平线,CD是侧垂线。

C. AB是侧平线,BC是一般位置直线,CD是水平线。

D. AB是正平线,BC是侧平线,CD是铅垂线。

1.1.3.19选择正确的左视图。

()(中等难度)A. aB. bC. cD. d1.1.3.20在下列四种说法中,选择一种正确的答案。

()(中等难度)A. AB是水平线,BC是一般位置直线,CD是正平线。

B. AB是正垂线,BC是铅垂线,CD是侧垂线。

C. AB是侧平线,BC是一般位置直线,CD是水平线。

D. AB是正平线,BC是侧平线,CD是铅垂线。

1.1.3.21在视图中,如某一直线垂直于投影面,其在该投影面上的投影为()。

(中等难度)A. 垂线B. 点C. 直线D. 面1.1.3.22在视图中,如某一平面垂直于投影面,其在该投影面上的投影为()。

(中等难度)A. 垂线B. 点C. 直线D. 面1.1.6.1投影法分为()()两类。

①中心投影法②对称投影法③平行投影法。

正确答案是()(中等难度)A. ①②B. ①③C. ②③1.1.6.2正投影的投影特性()()和类似性三种。

①显实性②对称性③积聚性。

正确答案()(容易)A. ①②B. ①③C. ②③1.1.6.3在三面投影体系中,三个投影面英文名称的简写为( )( )和W面。

①H面②R面③V面正确答案是()(容易)A. ①②B. ①③C. ②③1.1.6.4空间直线相对于投影面的位置共有三种情况,分别为:垂直、()、()。

①相交②平行③倾斜。

正确答案()(中等难度)A. ①②B. ①③C. ②③1.1.6.5在三面投影图中,如果点的X坐标为零时,点在W面上;如果点的X、Y坐标为零时,点在()上;如果点的三个坐标均为零时,点在()。

①X 轴②Y轴③Z轴④坐标原点上。

正确答案是()(中等难度)A. ①④B. ②④C. ③④D. ④③1.1.6.6图中直线SA是();直线SB是()。

①水平线②侧平线③一般位置线。

正确答案是()。

(中等难度)A. ①②B. ①③C. ②③1.1.6.7图中直线BC是()线;直线SB是一般位置线;平面SBC是()面。

①水平②侧平③正垂。

正确答案是()。

(中等难度)A. ①②B. ①③C. ②③D. ③③1.1.6.8空间两直线平行,各投影面上的投影()相互平行;空间两直线垂直,各投影面上的投影()垂直。

①一定②不一定。

正确答案是()。

(中等难度)A. ①①B. ①②C. ②①D. ②②1.1.6.9在三面投影体系中,三个投影面英文名称的简写为()、()和W面。

①H面②R面③V面。

正确答案是()(容易)A. ①②B. ①③C. ②③2.制图的基本知识和基本技巧1.2.1.1在同一张图样中,同类图线的宽度应一致。

虚线、点画线及双点画线的画、长画和间隔应各自大致相等。

()(容易)1.2.1.2在制图中,虚线表示不可见轮廓线。

()(容易)1.2.1.3在制图中,点划线表示不可见轮廓线。

()(容易)1.2.1.4局部视图的断裂边界应以细波浪线表示,当所表示的局部视图是完整的,且外轮廓线又成封闭时,波浪线可省略不画。

()(中等难度)1.2.1.5图框线用粗实线画出;不可见轮廓线用虚线画出。

()(容易)1.2.1.6标题栏位于图纸的左上角。

()(容易)1.2.1.7图纸的基本幅面有A0、A1、A2、A3、A4、A5 六种。

()(容易)1.2.1.8 A0图纸的幅面为841mm×1189mm。

()(容易)1.2.1.9 A4图纸的幅面为210mm×297mm。

()(容易)1.2.1.10表面粗糙度符号顶角为60度。

()(容易)1.2.1.11 符号表示该表面是用去除材料的方法获得的。

()(容易) 1.2.1.12在标注尺寸时,尺寸数字一般应注写在尺寸线的上方,也允许注写在尺寸线的中断处。

()(中等难度)1.2.1.13尺寸标注不应封闭。

()(容易)1.2.1.14表面粗糙度代号应标注在可见轮廓线、尺寸界线、引出线或它们的延长线上。

()(容易)1.2.1.15确定形体形状及大小的尺寸称为定位尺寸。

()(容易)1.2.3.1形位公差标注时,基准线与尺寸线对齐的要素是()。

(容易)A. 轮廓要素B. 实际要素C. 单一要素D. 中心要素1.2.3.2关于尺寸注法,说法正确的是()。

(容易)A. 尺寸界线必须与尺寸线垂直B. 尺寸线必要时可以与所标注的线段不平行C. 角度数字应与尺寸线对齐,字头应保持朝左朝上的趋势D. 尺寸数字为参考尺寸时,应加上圆括弧1.2.3.3下列有关机械制图的基本知识,说法正确的是()。

(容易)A. 零件图中角度标注的数字可以写成竖直方向B. 图纸上的图框用点画线绘制C. 长度为20mm的线段,在2﹕1的图中应画40mm长D. 绘制平面图形时,应先绘制中间线段1.2.3.4表面粗糙度代(符)号在图样上标注叙述不正确的是()。

(容易)A. 可见轮廓线上B. 尺寸界线上C. 虚线上D. 符号尖端从材料外指向被标注表面1.2.6.1表示组合体各组成部分相对位置的尺寸称为()尺寸,确定组合体各组成部分的长、宽、高三个方向大小的尺寸称为()尺寸。

①定形②定位③基准。

正确答案是()(中等难度)A. ①②B. ②①C. ①③D. ③①1.2.6.2在标注尺寸时,直径的符号为(),球直径的符号为S¢,45°倒角的符号为()。

①C ②¢③R。

正确答案是()(容易)A. ③①B. ②①C. ①②D. ①③1.2.6.3在画三视图时,可见的轮廓线用()线表示,看不见的轮廓线用细虚线表示,对称中心线用()表示。

①细实②粗实③细点划。

正确答案()(容易)A. ①②B. ①③C. ②③1.2.6.4同一机件如在用不同的比例画出,其图形大小();但图上标注的尺寸数值()。

①相同②不同。

正确答案是()(中等难度)A. ①①B. ②②C. ①②D. ②①1.2.6.5在工程图中,一个完整的尺寸标注应包括()、()、尺寸界线三个基本要素。

①尺寸线②尺寸公差③尺寸数字。

正确答案是()(中等难度)A. ①②B. ①③C. ②③1.2.6.6图纸中标注的比例,1:2是()比例,2:1是()比例。

①放大②缩小。

正确答案是()(容易)A. ①①B. ①②C. ②①D. ②②3.图样的基本表示法1.3.1.1基本视图有主视图、俯视图、左视图、右视图、仰视图和后视图六个。

( )(容易)1.3.1.2将机件的某一部分向基本投影面投射所得的视图,称为局部视图。

( )(容易)1.3.1.3重合断面图的轮廓线用粗实线绘制。

( )(容易)1.3.3.1选择正确的左视图。

正确答案是( )。

(中等难度)A. aB. bC. cD. d1.3.3.2选择正确的移出剖面图。

正确答案是( )。

(中等难度)A. aB. bC. cD. d1.3.3.3如图2所示,选择正确的移出断面图。

正确答案是( )。

(中等难度)A. aB. bC. cD. d1.3.3.4选择正确的全剖视图。

正确答案是()。

(中等难度)A. aB. bC. c1.3.3.5下列四组移出断面图中,那一组是正确的。

相关文档
最新文档
