低温热水地板辐射采暖专项施工方案

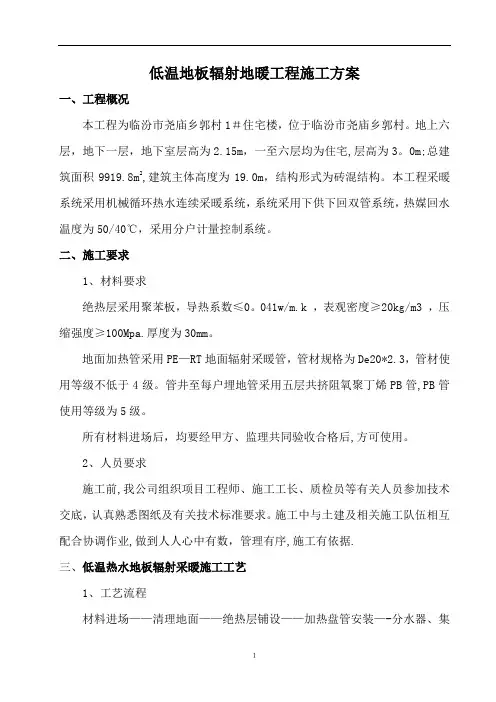

低温地板辐射地暖工程施工方案
低温地板辐射地暖工程施工方案一、工程概况本工程为临汾市尧庙乡郭村1＃住宅楼，位于临汾市尧庙乡郭村。
地上六层，地下一层，地下室层高为2.15m，一至六层均为住宅,层高为3。
0m;总建筑面积9919.8m2,建筑主体高度为19.0m，结构形式为砖混结构。
本工程采暖系统采用机械循环热水连续采暖系统，系统采用下供下回双管系统，热媒回水温度为50/40℃，采用分户计量控制系统。
二、施工要求1、材料要求绝热层采用聚苯板，导热系数≤0。
041w/m.k ，表观密度≥20kg/m3 ，压缩强度≥100Mpa.厚度为30mm。
地面加热管采用PE—RT地面辐射采暖管，管材规格为De20*2.3，管材使用等级不低于4级。
管井至每户埋地管采用五层共挤阻氧聚丁烯PB管,PB管使用等级为5级。
所有材料进场后，均要经甲方、监理共同验收合格后,方可使用。
2、人员要求施工前,我公司组织项目工程师、施工工长、质检员等有关人员参加技术交底，认真熟悉图纸及有关技术标准要求。
施工中与土建及相关施工队伍相互配合协调作业,做到人人心中有数，管理有序,施工有依据.三、低温热水地板辐射采暖施工工艺1、工艺流程材料进场——清理地面——绝热层铺设——加热盘管安装—-分水器、集１水器的安装-—冲洗、试压——填充层施工——试压——面层施工—-检验、调试2、清理地面将地面清理干净，不得有凹凸不平的地面,不得有砂石碎块、钢筋头等，卫生间的防水保护层施工完毕。
3、绝热层施工绝热层由聚苯保温板和地暖膜组成,保温板铺设应平整顺齐,加贴胶带粘牢，保证切割面整齐,绝热层间隙不大于5mm,铺设辐射膜，锡箔面朝上。
保证胶带粘结平顺紧密，无脱胶现象。
4、加热盘管安装①PE-RT地暖管盘管安装、横平竖直、拐角处曲率半径符合要求.加热盘管在填充层中不允许有接头，进出卫生间、厨房的加热盘管，设置止水措施，防止卫生间的排水流出。
②柔性套管要紧密牢固，长短松紧合适.③加热管固定间距、固定卡固定间距、直线段间距为0.5m,弯曲段间距为0.25m。
低温热水地板辐射采暖专项施工方案及技术三篇
低温热水地板辐射采暖专项施工方案及技术三篇篇一：低温热水地板辐射采暖专项施工方案一、编制依据《建筑工程施工质量验收统一标准》（GB50300——20XX）；《建筑给水排水及采暖工程施工质量质量验收规范》（50242——20XX）；《地面辐射供暖技术规程》（JGJ142——20XX）；XX设计文件：楼面地板辐射采暖构成：5、预留30厚面层4、40厚C20细石混凝土垫层3、0.2厚真空镀铝聚酯薄膜2、30厚聚苯乙烯泡沫板保温层1、钢筋混凝土楼板卫生间地板辐射采暖构成：8、预留30厚面层7、0.6厚SBC防水层6、40厚C20细石混凝土垫层5、0.2厚真空镀铝聚酯薄膜4、20厚聚苯乙烯泡沫板保温层3、0.6厚SBC防水层2、20厚1；3水泥砂浆找坡1、钢筋混凝土楼板室内盘管PE-RT20*20连接支管PP-R塑铝稳态管S4级二、施工准备1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效。
2、对施工现场所有操作人员进行技术交底、安全交底，掌握施工工艺和规范标准要求。
3、按计划提前组织原材料进场，并出示合格证和检验报告，现场抽查送试复检。
4、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、手电钻、电热风机、铰板及板牙、板手、锯弓、刮刀、手锤、钢卷尺、盘尺、水平尺、角尺。
5、对现场进行清理，打扫干净，达到地板辐射施工要求。
三、施工工艺方法要求（一）地板辐射施工工艺流程准备工作—→绝热层施工—→集配装置安装—→加热盘管安装—→加热盘管冲洗—→初次水压试压—→加热盘管砼填充层施工—→二次水压试验—→面层施工—→系统调试—→结束。
（二）施工方法1、绝热层施工a.地面基层清理对水泥砂浆找平层进行清理，找平层上不应有砂石、垃圾、积灰等杂物，其平整度应符合规范要求。
b.绝热板铺设1)铺设绝热板之前，应根据房间形状和面积大小，合理下料裁板。
2)将保温板按先里后外顺序铺设在找平层上，多层绝热层应错缝铺设，接合处应严密，铺设应平整，不应凹凸不平或起包。
低温热水地板辐射采暖系统施工方案
第一章工程概况本工程位于雁环路与长安南路西南方向，建筑分为地下一层，地上三十三层，框架剪力墙结构，建筑面积34410.33平方米，主体高度97.8米。
建筑物设计耐火等级为一级。
建筑结构安全等级为二级，设计使用年限为50年，抗震设防烈度为八度，地基基础设计等级为甲级，建筑抗震设防类别为丙类。
该工程由XXXX投资开发，XXXX公司设计，XXXX公司监理，XXXX公司陕西分公司承建。
第二章系统综述低温热水地板辐射采暖系统概述低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板，进而实现由地面向房间的散热供暖。
其所需供暖热水温度本工程设计为45~55℃。
低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点：1、洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。
室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。
2、高效、节能、运行费用低地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。
维修简便。
可方便地在分水器前端（水暖井）安装计量表，从而实现分户计量。
3、地暖有较好的蓄热性由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。
4、不占室内面积易装修低温热水地板辐射采暖的热水管道，除使用中可调节的分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。
5、使用寿命长低温热水地板辐射采暖，在设计使用条件下使用，寿命可达50年以上。
第三章系统主要材料材料介绍1、高效隔热保温层：自熄型：聚苯乙烯保温板板材，厚度20（30mm一层是采用）mm，容重不小于20kg/m³，导热系数≤0.0５w/m•k，氧指数≤30，压缩强度≥100kPa。
低温热水地板辐射采暖安装施工方案
低温热水地板辐射采暖安装施工方案本工程为山西云栋房地产开发有限公司开发的孝义市盛和佳苑7 ＃楼,工程位于孝义市府东街。
本工程为6层住宅，结构形式为砖混结构体系,抗震设防裂度为7度，建筑设计等级为一级，使用年限为50年，建筑类别为一类。
（1）、一般规定1、地板辐射供暖的安装工程,施工前应具备下列条件：A：设计图纸及其它技术文件齐全.B:经批准的施工方案或施工组织、设计,已进行技术交底。
C：施工力量和机具等,能保证正常施工。
D：施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要.2、地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸.施工方案及其它工种的配合措施.安装人员应熟悉管材的一般性能，掌握基本操作要点,严禁盲目施工。
3、加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。
4、安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。
5、管道系统安装间断或完毕的敝口处,应随时封堵.6、绝热层应铺设在平整的基础上。
7、按设计图纸的要求，进行配管，同一通路的加热管应保持水平。
8、加热管的弯曲半径、PEX管不宜小于5倍管外径.9、填充层内的加热管不得有接头。
10、采用专用工具断管，断口应平整，断口面应垂直于管辐线。
(2)、施工操作流程1、对找平层的要求：地板采暖工程施工前要求地面平整,无任何凹凸不平及沙石碎块,钢筋头等现象.因此要求土建应做水泥砂浆找平层，将地面清扫干净。
电线管只允许垂直穿过地板供暖层。
2、分集水器的安装A：应与地面垂直，牢固固定于墙面。
B:立管高不得小于150mm，不宜大于700mm，而且每层分配器安装位置宜相同。
3、保温层的铺设:在不需要损失热量的地方铺设聚苯板，加铺铝箔。
注：（模块基砖的铺设无须此步骤)4、低温管的铺设A：环路要求：严格按照系统设计方案施工，成品保护，打压实步骤进行。
B：管路固定：加热管应加以固定，采用用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上.注：(模块基砖的铺设无须管卡、扎带）5、螺纹套管的安装与处理：管间距小于等于10厘米或过墙处、或加伸缩缝处安装螺纹套管套管，穿墙套管出墙部分不少于5厘米.6、铺盖层的要求：回填豆石混凝土（细石检径≤1.2厘米，豆石应用水冲洗干净)；根据热学理论，覆盖层的厚度及介质,会直接影响裸管的散热量，所以覆盖层的高度易为管上端2~3厘米。

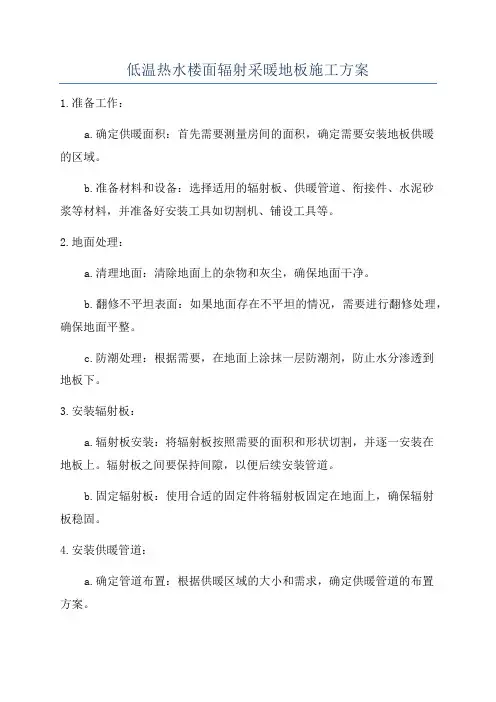

低温热水楼面辐射采暖地板施工方案
低温热水楼面辐射采暖地板施工方案1.准备工作：a.确定供暖面积：首先需要测量房间的面积，确定需要安装地板供暖的区域。
b.准备材料和设备：选择适用的辐射板、供暖管道、衔接件、水泥砂浆等材料，并准备好安装工具如切割机、铺设工具等。
2.地面处理：a.清理地面：清除地面上的杂物和灰尘，确保地面干净。
b.翻修不平坦表面：如果地面存在不平坦的情况，需要进行翻修处理，确保地面平整。
c.防潮处理：根据需要，在地面上涂抹一层防潮剂，防止水分渗透到地板下。
3.安装辐射板：a.辐射板安装：将辐射板按照需要的面积和形状切割，并逐一安装在地板上。
辐射板之间要保持间隙，以便后续安装管道。
b.固定辐射板：使用合适的固定件将辐射板固定在地面上，确保辐射板稳固。
4.安装供暖管道：a.确定管道布置：根据供暖区域的大小和需求，确定供暖管道的布置方案。
b.安装管道：按照布置方案，逐一安装供暖管道在辐射板间。
管道的连接处要使用衔接件进行连接，确保密封性能。
5.测试管道连通性：a.管道测试：在安装完管道之后，进行管道的压力测试，确保管道连接处没有漏水现象。
b.系统调试：测试管道连通性后，可以进行整个供暖系统的调试，确保系统正常工作。
6.覆盖地面材料：a.敷设隔热层：在供暖管道上方敷设一层隔热层，以减少热量的损失。
b.铺设地面材料：在隔热层上铺设所需的地面材料，可以选择木地板、瓷砖等。
7.系统验收：a.检查系统：在施工完成后，对整个供暖系统进行检查，确保系统运行正常。
b.温度测试：通过温度计等工具，对不同区域的温度进行测试，确保供暖效果符合预期。
总结：低温热水楼面辐射采暖地板施工方案涉及到地面处理、辐射板安装、供暖管道安装、系统测试和覆盖地面材料等步骤。
在施工过程中，需要严格按照规范进行操作，确保系统的安全性和供暖效果。
在施工之前，可以根据实际情况进行工艺设计和材料选择，以获得更好的供暖效果。
低温热水地板辐射供暖施工组织方案
低温热水地板辐射采暖施工方案材料准备1、根据施工图要求确定材料；管道、管件、集水器等材料应有质量证明文件（检测报告、产品合格证），不合格或缺少质量证明文件者不得进场。
2、房间采暖系统采用PE-X（交联聚乙烯）带隔氧层，使用条件为4级，户用地埋管层为De20*2.3管，间距250mm，地埋管道埋入垫层层不应有接口，埋在缓冲层中的管道在保温回填时需填埋隐蔽，选用的管道应符合国家标准要求3、管材及管件的质量应符合下列要求：管材颜色应一致、色泽均匀、不分解、不变色；管壁应光滑、平整、无气泡、无裂纹、无明显划痕和凹陷；4、在运输、装卸和搬运过程中，管道和保温材料不得受到尖锐物体的剧烈碰撞和冲击，不得抛掷、跌落、滚动或拖动，避免接触油污；5、管材不宜露天存放，应存放在通风良好、洁净的库房内。
6、设备表压力泵、压力表、手钻、棒水准器、可控配电箱、扭力扳手、专用扩口器、专用剪管器、抽气设备、钢卷尺采暖施工方法及措施一、工作条件1）完成墙面抹灰，清洁地面；卫生间防水施工已完成，并经甲方及监理验收。
2) 相关电、水管预埋工作已完成。
3）施工人员经过培训。
2、施工技术安装准备→基层清洗→分水器、集水器安装→保温层铺设→地暖管安装→预置伸缩缝→试压→填充层施工保温层铺设（自熄聚苯保温板铝箔）1) 建设监理单位应验收合格的地面基层处理。
2）铺设保温层时，地面应平整，不得有凹凸不平和碎石碎片；3）地暖采暖管的铺设在安装采暖管之前，应仔细检查材料的外观和接头的配合公差，并清除管道和配件外的污垢和杂物。
4）切割加热管时，应使用专用工具；切口应平整，端口面应垂直于管道轴线。
5）地暖管铺设在带铝箔的自熄聚苯保温板上，铝箔朝上；管道用特殊的塑料夹固定。
埋入填充层的塑料管和加热管不应有接头。
地暖管过程中严禁人员踩到地暖管6) 加热管的安装应按设计图纸标定的管间距和方向，由远至近逐圈敷设，加热管应保持笔直。
7）加热管安装时，应防止管子扭曲；弯管时，应限制弧顶并用管夹固定，不得出现“死角”，弯曲半径不应小于管子外径的6倍。
低温水辐射地面采暖施工方案
低温水辐射地面采暖施工方案一、引言地面采暖技术作为一种有效的供暖方式，近年来得到了越来越广泛的应用。
在所有的地面采暖技术中，低温水辐射地面采暖技术由于其高效、节能的特点受到了人们的青睐。
本文将介绍低温水辐射地面采暖的施工方案。
二、施工准备1. 材料准备•地暖管道：选择质量可靠的PEX或PERT地暖管道；•保温材料：选用优质的保温棉或泡沫塑料；•接口件：确保接口件品质，防止漏水问题；•辅助工具：如管道切割器、接口工具等。
2. 设计方案确认在施工前确保相关设计方案的准确性，包括管道布置方案、供暖面积等信息，以保证施工的顺利进行。
三、施工流程1. 地面准备在施工前应清理地面，确保地面平整、无障碍物，以便后续施工。
2. 敷设地暖管道根据设计方案，在地面上敷设地暖管道，注意管道间距及布置方式，确保敷设牢固、整齐。
3. 固定地暖管道使用固定卡或铺设辅助材料固定地暖管道，避免管道移位或变形。
4. 连接管道及接口件将地暖管道连接起来，确保连接处密封可靠，防止漏水问题。
5. 覆盖保温材料在地暖管道上覆盖保温材料，确保地热系统保温效果良好。
6. 封闭完成进行地面封闭，进行地板、地砖等装修，使地暖系统隐蔽于地面下。
四、验收及调试1. 压力测试在施工完成后进行地暖系统的压力测试，确保系统无漏水问题。
2. 系统调试进行地暖系统的温度调试，确保系统运行正常，供暖效果良好。
五、施工质量保障1. 施工质量监督定期对地暖系统进行检查，确保系统运行正常。
2. 定期维护定期维护地暖系统，清洁管道、更换损坏部件，提高系统寿命。
六、结束语低温水辐射地面采暖是一种环保、节能的供暖方式，施工时应严格按照规范进行，确保系统的安全稳定运行。
希望本文能对低温水辐射地面采暖施工提供一定的参考价值。
低温水辐射地面采暖施工方案
低温水辐射地面采暖施工方案一、施工准备地板辐射采暖施工前应作好以下准备：1、设计图纸及其他技术文件齐全；2、经批准的施工方案或施工组织设计,已进行技术交底；3、施工力量和机具等，能保证正常施工；4、施工现场、施工用水和用电、材料储放场地等临时设施,能满足施工需要。
5、施工时，室内环境温度宜在5℃以上。
二、施工工艺及施工要点1、施工工艺楼面标高找平方线清理楼面基层、找平铺设保暖层（反射膜）铺设塑料管调整间距、固定管材安装分水器与分水器系统闭合边角保温打压试验铺设钢丝网浇豆石混凝土垫层再次试压检查实验合格后做地面面层２、施工要点(１）、隔热层的铺设隔热层应铺设在经过仔细找平的基层上。
隔热层应铺设平整、搭接严密。
当敷有真空镀铝聚脂薄膜或玻璃布基铝箔贴面层时,除将加热管固定在隔热层上的塑料卡钉穿越外，不得有其他破损.（２)加热管的配管和敷设按设计图纸的要求，进行放线并配管。
同一环路的加热管应保持水平。
加热管的弯曲半径，塑料管不应小于管道外径的8倍，符合管不应小于管道外径的5倍。
填充层内的加热管不应有接头。
断管时应采用专用工具，断口面应平整、并垂直于管轴线。
加热管固定点的间距，直管段不应大于700mm，弯曲管段不应大于350mm。
加热管穿出地板处，应设柔性套管。
（３)、分（集）水器的安装分(集）水器应固定于墙壁或专用箱体内。
集水器中心距地面应不小于300mm。
为防止局部地面温度过高，加热管始末端穿出地面距分（集）水器1米长的管段，应设置套管等保温措施.加热管与分（集）水器分路阀门的连接，应采用专用内嵌螺纹连接件。
加热管与分（集)水器牢固连接后，应对每一环路逐一进行冲洗，至出水干净为止.（４）、填充层及地面层的施工在试压合格后，进行豆石混凝土填充层的浇捣，混凝土强度等级应不小于C10，骨料宜采用卵石,其粒径不大于10mm，并宜掺入适量防止干裂的抗裂剂。
混凝土填充层浇捣和养护过程中，系统应保持不小于0。
4Mpa的压力。
低温热水地板辐射供暖工程施工
低温热水地板辐射供暖工程施工【摘要】本文主要介绍了低温热水地板辐射供暖工程的施工过程。
首先从项目概述和意义两个方面入手，展现了这项工程在节能减排和清洁能源发展方面的重要作用。
然后详细阐述了施工步骤、所需材料、注意事项、质量控制和技术要点，确保工程施工顺利进行并达到预期效果。
对低温热水地板辐射供暖工程的未来展望进行了展望，强调其对清洁能源发展和节能减排的促进作用。
这篇文章全面介绍了低温热水地板辐射供暖工程施工的关键信息，为相关领域的科研人员和工程师提供了重要参考。
【关键词】低温热水地板辐射供暖工程施工，步骤，材料，注意事项，质量控制，技术要点，展望，清洁能源发展，节能减排。
1. 引言1.1 低温热水地板辐射供暖工程施工概述低温热水地板辐射供暖工程施工是一种采用低温水循环来实现室内供暖的工程。
通过地板辐射的方式，使室内空气均匀受热，舒适度高，节能环保。
低温热水地板辐射供暖工程施工包括了管道铺设、接口连接、系统调试等一系列步骤，需要专业的施工团队来完成。
在施工过程中，需要根据建筑物的实际情况进行合理布局，确保供暖效果最佳。
低温热水地板辐射供暖工程施工不仅可以提高室内空气质量，还可以节约能源，减少对环境的影响。
这种供暖方式逐渐成为绿色环保的发展趋势，受到越来越多人的青睐。
未来，随着技术的不断发展，低温热水地板辐射供暖工程施工将会更加智能化，更加节能环保，为建筑行业的可持续发展做出贡献。
1.2 低温热水地板辐射供暖工程施工意义低温热水地板辐射供暖工程施工的意义在于提供了一种高效、舒适、节能的供暖方式，符合现代社会对于舒适生活和节能环保的需求。
采用低温热水地板辐射供暖可以有效提高室内空气质量，减少灰尘和细菌的滋生，减少对人体的伤害，有利于保障居民的健康。
这种供暖方式可以实现室内温度的均匀分布，避免了传统暖气的局部高温和低温现象，让居民在冬季享受更为舒适的暖意。
低温热水地板辐射供暖还具有较高的节能效果，可以有效降低供暖能耗，减少能源消耗，有利于构建节能型社会和减少碳排放。
低温热水地板辐射供暖工程施工
低温热水地板辐射供暖工程施工随着人们生活水平的提高，对于居住环境的要求也越来越高。
在寒冷的冬季，舒适温暖的室内环境是每个人都渴望拥有的。
为了满足人们对于室内舒适度的需求，低温热水地板辐射供暖成为了一种受欢迎的供暖方式。
低温热水地板辐射供暖工程施工作为该供暖方式的重要一环，其施工质量直接关系到供暖效果和使用安全。
本文将从低温热水地板辐射供暖工程施工的流程、注意事项和未来发展方向等方面进行探讨。
1. 工程前期准备进行低温热水地板辐射供暖工程施工前，首先需要进行工程勘察，了解施工现场的具体情况，包括建筑结构、地面情况、周边环境等。
还需要确定供暖系统的布置方案，确定管道敷设路径和供暖面积等。
这一步是保证后期施工顺利进行的基础。
2. 管道敷设在确定好管道敷设路径后，施工人员需要对地面进行清理和处理，确保管道敷设的平整和稳固。
然后在地面上进行管道的敷设，确保管道的连接牢固、无泄漏。
在敷设过程中需要注意管道的保温，以减少热量的损失。
3. 系统安装安装供暖系统的主体设备，包括热水锅炉、循环泵、调节阀等。
通过这些设备，可以确保热水循环供暖系统的正常运行。
4. 系统调试在系统安装完成后，需要进行系统的调试和检验。
检查供暖系统的各项参数是否符合要求，确保系统的安全和稳定运行。
5. 系统验收在系统调试通过后，进行整体供暖系统的验收。
验收内容包括供暖系统的运行效果、安全性能等。
通过验收合格后，低温热水地板辐射供暖工程施工工作基本完成。
1. 施工规范在低温热水地板辐射供暖工程施工过程中，需要严格按照相关规范和标准进行操作。
施工人员需要具备相应的施工资质和技术水平，确保施工质量符合要求。
2. 材料选择在施工过程中，需要选择质量可靠的供暖管道、设备和材料，以确保供暖系统的使用安全和长久稳定。
3. 管道敷设管道敷设是低温热水地板辐射供暖工程施工的关键环节，需要确保管道的敷设路径合理、连接牢固，避免管道损坏和漏水现象。
4. 系统调试在进行系统调试时，需要谨慎操作，严格按照调试流程进行，保证供暖系统的安全性和稳定性。
地板辐射采暖工程施工
地板辐射采暖工程施工是一种新型的采暖方式，它以低温热水为热媒，通过埋设在地板内的塑料管将地板加热，以整个地面为散热面，均匀地向室内辐射热量。
相比传统的散热器采暖方式，地板辐射采暖具有节能、舒适、美观等优点，因此在我国得到了越来越广泛的应用。
一、施工准备1. 室内粗装修完毕，待铺管地面平整、清洁，平整度要求：1米靠尺检查，高低差<8毫米。
2. 地板辐射采暖设计图纸及其他技术文件齐全。
3. 地板辐射采暖工程施工方案经审批并进行了技术交底。
4. 材料、机具和施工力量等已准备就绪，且能保证正常施工。
5. 施工现场、施工用水、用电、材料储放场地等临时设施能够满足施工要求，施工环境温度不宜低于5℃。
6. 安装过程中防止油漆、沥青或其他化学溶剂污染塑料管道。
7. 地热塑料管材铺设前，检查管道内外是否粘有污垢和杂物。
8. 地板采暖工程中使用的主要材料、设备及成品或半成品，应有符合国家或部颁现行标准的技术质量鉴定文件或产品合格证。
9. 安装人员应熟悉管材的一般性能，掌握基本操作要点。
10. 所有地板内的孔洞应在供暖管道铺设之前打好，以免任何此后的钻孔操作。
二、施工流程1. 铺设绝热层：在地面上铺设绝热层，如挤塑聚苯板、岩棉板等，绝热层应平整、无缝隙。
2. 铺设反射层：在绝热层上铺设反射层，如铝箔板等，反射层应与绝热层紧密贴合。
3. 铺设管道：按照设计图纸，将加热管材固定在反射层上，管材应平整、排列整齐，管间距应符合设计要求。
4. 连接管件：使用专用管件连接管材，管件应与管材颜色一致，无色泽不均匀。
5. 固定管材：在管材上均匀涂抹专用胶水，固定在反射层上，确保管材与反射层紧密贴合。
6. 打压试验：管道系统安装完成后，进行打压试验，检查管道系统是否有泄漏。
7. 填充层施工：在管道上方填充混凝土层，填充层厚度应符合设计要求。
8. 铺设地面面层：在填充层上铺设地面面层，如瓷砖、木地板等。
三、施工注意事项1. 施工过程中应严格遵守施工方案和技术规范，确保施工质量。
低温热水地辐射采暖专项施工方案
一、工程概况工程名称：通江国际·商洛电子数码城1＃楼工程建设单位：商洛锦业房地产开发有限责任公司设计单位：国家粮食储备局无锡科学研究设计院勘察单位：中国北方兵器勘察设计研究院监理单位：陕西大成建设投资管理有限公司施工单位：湖北卓越集团建设有限公司通江国际·商洛电子数码城1＃楼建筑工程设计等级为一级；使用年限50年;地上建筑面积30478。
6㎡，地下1982。
43㎡；建筑层数地上28层，地下1层；结构为框架剪力墙结构建筑物抗震设防烈度为七度。
保温材料要求耐火等级为B1级,本楼设计防火等级为一级。
本工程设计:立管为无缝钢管和焊管,户内为PE—RT20×2.3盘管,集分水器采用不锈钢材质。
二、编制依据《地面辐射供暖技术规程》（JGJ 142—2004）《低温热水地板辐射供暖系统安装》（03K404）《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）本工程暖通图纸三、工艺流程基层清理-苯板敷设-铝箔敷设-钢丝网片施工—加热管排布（分、集水器安装）—隐蔽前试压—验收—填充层施工—隐蔽后试压-交工验收四、施工准备1、材料准备PE—RT管dn20＊2.3，集分水器，苯板，钢丝网片和各种辅材等，一定要按计划按时到场,严把质量关，及时进行报验.2、劳动力准备合理组织劳动力，要求有本本专项工程施工经验2—3年的工人方可进行施工，确保工程的质量。
3、机械准备热熔机、切管机和相关其他用具准备到位。
4、其他现场水电供应及时.五、施工工艺要求及标准1、苯板（绝热层)敷设1）铺设苯板的地面应平整、干燥、无杂物.墙面根部应平、直且无积灰现象。
2）苯板铺设的应平整，相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面,在铺放苯板之前应先铺一层防潮层2、加热管及分集水器的安装1)加热管应严格按照设计图纸标定的管间距和走向敷设，加热管应保持平、直，管间距的安装误差不应大于±15mm。
低温热水地板辐射采暖施工设计方案
施工组织设计一、编制依据（1）工程设计图纸及变更通知。
（2）《低温热水地板辐射采暖技术规程》（DBJ14-BT14-2002）《采暖通风与空气调节设计规程》（GB50019-2003）（3）山东省城市住宅集中供热分户计量系统设计暂行技术规定（4）企业多年的住宅地板采暖施工经验及资料二、工程概况（1）工程名称：（2）施工地点：（3）结构特点：低温热水地板辐射采暖（铺设苯板保温层、PB加热管、分水器安装等）。
（4）采暖工程规模为m2三、工程项目部主要人员、各类技术工人以及所用劳务人员安排计划见表四、施工准备（一）建设单位负责解决事项1、提供建设单位自行加工订货项目清单，到货日期及有关图纸资2、解决进场交通道路、供水、供电等问题。
3、组织图纸会审及联系设计等问题。
（二）落实技术资料1、组织有关人员熟悉图纸会审及施工技术交底工作，及时解决设计中存在的问题，尽量将变动设计的资料在施工前落实解决，以利加工订货和组织施工。
2、组织落实施工中所需要的技术资料及有关图集等资料。
（三）落实材料，组织订货组织有关人员进行施工预算工料分析，提出材料计划，根据材料计划对工程需外购材料及半成品，应及时提出加工订货数量，指派专人落实货源和供货日期。
所用材料按工程进度分批组织进场。
（四）材料的试验化验工作各种材料进场要先取样，送质监部门，要求材料必须有出厂合格证，不合格材料严禁进场。
五、施工布置1、我公司本着重中之重的原则，将在公司范围内抽调人力、财力、物力等对本工程予以全力支持，在技术上派出施工经验丰富的项目经理任本工程的项目经理，抽调大量的技术工人施工本工程。
2、施工工艺流程：清除地面杂物平整地面（由土建方完工）一一施工线标注一一保温板施工一一反射膜铺设一一钢丝网铺设铺设一一加热管一一安装连接分水器（同加热管同时进行）一一压力试验一一细石混凝土--压力试验一一竣工七、主要工程项目的施工工序，施工方法及冬季施工的质量保证（一）主要工程项目的施工工序1、苯板保温板施工顺序为：清除地面杂物平整地面（由土建方完成）——水平线的给出（由土建方完成）2、加热管部分的施工工序为：熟悉图纸——根据图纸提出材料计划一一材料进场一一根据图纸尺寸放线一一分水器的安装一一加热管的铺设压力试验。
低温热水地辐射采暖专项施工方案
低温热水地辐射采暖专项施工方案一、准备工作1.确定施工区域：根据建筑结构和使用需求确定需要采暖的区域，并进行详细测量和设计。
2.材料准备：准备好地暖管材、保温材料和配件等施工所需材料。
3.施工设备准备：准备好施工所需的电焊机、切割机、打草机、气动工具等设备。
二、施工流程1.清理施工区域：清理施工区域的杂物和垃圾，确保施工区域整洁。
2.安装隔热层：在施工区域地面上铺设隔热层，可采用EPS板、聚苯乙烯泡沫板等材料。
3.安装地暖管：按照设计要求，将地暖管按照间距要求固定在隔热层上。
地暖管的布置要避免与水电线路相交，并保证管道的连接牢固，无渗漏。
4.进行压测：在地暖管安装完毕后，进行压测，检查管道是否有渗漏，确保管道的质量和安全性。
5.安装保温层：在地暖管上方铺设保温层，可采用聚酯纤维毡或聚氨酯泡沫板等材料，确保热量能够向上辐射，并减少热量的损失。
6.安装隔音层：在保温层上方铺设隔音层，可采用橡胶隔音垫或岩棉板等材料，减少地暖系统对楼下的噪音影响。
7.进行系统测试：连接完所有地暖管道后，进行系统测试，检查系统是否正常工作，地面温度是否均匀。
8.进行封闭处理：将施工区域进行封闭处理，确保地面温度的稳定性，并减少温度的波动。
9.系统调试和验收：进行系统调试，检查地暖系统的温度控制和循环泵等设备的正常运行。
施工方案完成后，进行验收，确保系统的安全性和使用效果。
三、注意事项1.施工过程中应注意与其他施工工艺的协调，避免损坏地暖系统。
2.施工过程中严禁在地暖管道上施工，以免影响管道的正常使用。
3.施工过程中应注意安全，佩戴防护装备，避免发生安全事故。
4.施工完成后，对地暖系统进行定期维护和检查，确保系统的正常使用。
四、施工效果综上所述，低温热水地辐射采暖专项施工方案的实施需要进行准备工作，按照施工流程进行施工，注意施工的细节和安全，最终达到预期的工程效果。
同时，对地暖系统的定期维护和检查也是确保系统正常使用的重要环节。
低温热水地板辐射采暖施工方案
低温热水地板辐射采暖施工方案一、材料1、所有材料均应按国家现行有关标准检验合格,有关强制性性能要求应由国家认可的检测机构进行检测,并出具有效证明文件或检测报告。
2、绝热材料应采用导热系数小、难燃或不然，具有足够承载能力的材料,且不易含有殖菌源，不得有散发异味及可能危害健康的挥发物。
3、地面辐射供暖工程中采用的聚苯乙烯泡沫塑料主要技术指标应符合下表的规定。
聚苯乙烯泡沫塑料主要技术指标4、低温热水地板辐射供暖系统材料应包括加热管、分水器、集水器及其连接件和绝热材料等。
5、加热管管材生产企业应向设计、安装和建设单位提交下列文件：1）国家授权机构提供的有效期内的符合相关标准要求的检验报告;2）产品合格证;3）有特殊要求的管材，厂家应提供相应的说明书.6、加热管质量必须符合国家现行标准中的各项规定；加热管的物理性能应符合下表的规定。
塑料加热管的物理力学性能7、加热管外壁标识应按相关管材标准执行，有阻氧层的加热管宜注明。
8、加热管的内外表面应光滑、平整、干净，不应有可能影响产品性能的明显划痕、凹陷、气泡等缺陷。
9、塑料管的公称外径、壁厚与偏差，应符合下表要求。
塑料管公称外径、最小与最大平均外径(mm）10、分水器、集水器应包括分水干管、积水干管、排气及泄水试验装置、支路阀门和连接配件等。
11、分水器、集水器(含连接件等）的表观，内外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷。
表面电镀的连接件，色泽应均匀，镀层牢固，不得有脱镀的缺陷。
12、连接件的物理力学性能测试应采用管道系统适用性试验的方法，管道系统适用性试验条件及要求应符合管材国家现行标准的规定。
13、水泥：地坪找平常用的水泥应不小于32.5级的普通硅酸盐水泥、矿渣硅酸盐水泥.14、水泥的品种、强度等级应符合设计要求，规范规定.应分批复验水泥的强度和安定性,并应以同一生产厂家、同一编号的水泥为一批。
当对水泥质量有怀疑或水泥出厂超过三个月时,应重新复验，复验合格的，可继续使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低温热水地板辐射采暖专项施工方案
一、编制依据
《建筑工程施工质量验收统一标准》（GB50300——2001）；
《建筑给水排水及采暖工程施工质量质量验收规范》（50242——2002）；
《地面辐射供暖技术规程》（JGJ142——2004）；
万锦星城设计文件：
楼面地板辐射采暖构成：
5、预留30厚面层
4、40厚C20细石混凝土垫层
3、0.2厚真空镀铝聚酯薄膜
2、30厚聚苯乙烯泡沫板保温层
1、钢筋混凝土楼板
卫生间地板辐射采暖构成：
8、预留30厚面层
7、0.6厚SBC防水层
6、40厚C20细石混凝土垫层
5、0.2厚真空镀铝聚酯薄膜
4、20厚聚苯乙烯泡沫板保温层
3、0.6厚SBC防水层
2、20厚1；3水泥砂浆找坡
1、钢筋混凝土楼板
室内盘管PE-RT20 * 20
连接支管PP-R塑铝稳态管S4级
二、施工准备
1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效。
2、对施工现场所有操作人员进行技术交底、安全交底，掌握施工工艺和规范标准要求。
3、按计划提前组织原材料进场，并出示合格证和检验报告，现场抽查送试复检。
4、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、手电钻、电热风机、铰板及板牙、板手、锯弓、刮刀、手锤、钢卷尺、盘尺、水平尺、角尺。
5、对现场进行清理，打扫干净，达到地板辐射施工要求。
三、施工工艺方法要求
（一）地板辐射施工工艺流程
准备工作—→绝热层施工—→集配装置安装—→加热盘管安装—→加热盘管冲洗—→初次水压试压—→加热盘管砼填充层施工—→二次水压试验—→面层施工—→系统调试—→结束。
（二）施工方法
1、绝热层施工
a.地面基层清理
对水泥砂浆找平层进行清理，找平层上不应有砂石、垃圾、积灰等杂物，其平整度应符合规范要求。
b.绝热板铺设
1)铺设绝热板之前，应根据房间形状和面积大小，合理下料裁板。
2)将保温板按先里后外顺序铺设在找平层上，多层绝热层应错缝铺设，接合处应严密，铺设应平整，不应凹凸不平或起包。
接缝处使用专用胶带粘接，胶带宽度不应小于40mm，线管、水管、排烟气道等穿过绝热层处，用胶带粘贴牢固。
2、集配装置（分水器、集水器）安装
a.集配装置安装前应进行水压试验。
b.集配装置应加固定，可固定在墙壁或专用箱内。
c.安装之前，应先确定集配装置的安装位置。
d.在分水器之前的供水连接管道上，顺水流方向应安装阀门，过滤器，阀门及泄水器，在集水器之后的回水连接管上，应安装泄水管，并加装平衡阀或其他可关断调节阀，对有热计量要求的系统，应设置热计量装置。
e.在分水器的总进水管与集水器的总出水管之间，宜设置旁通道，旁通道管上，应设置阀门。
f.分水器，集水器上均应设置支路阀门，手动或自动排气装置。
3、加热盘管安装
a.放线定位
按照设计图纸中管道的布置，在绝热层上放线定位，加热盘管的间距，应符合设计要求。
b.管道预制
1）加热管切割，应使用专用工具，当管径DN≤25mm时，应使用专用管剪，管径DN>25mm时使用专用割管刀，切割后，切口应平整，断口面应垂直于管轴线，否则，会影响管道的连接质量，造成渗漏或截面减少
2）由于加热管的盘卷一般定尺为100m或200m，裁管下料之前，应在施工现场实测定位线，测得各类户型每一回路的管道实际长度，通盘考虑如何充分利用材料，避免出现余量过多，而浪费材料的现象。
c.加热管敷设
1）埋设于填充层内的加热管不应有接头，管道敷设应排列整齐，间距按设计要求（一般为100mm—300mm），误差应不大于10mm，转变处，弯曲半径应一致，塑料管的弯曲半径R≥8D（D指管外径）
复合管的弯曲半径R≥5D。
2）管道弯曲，当管径小于等于DN25时，可直接手工弯管或采用专用弯管工具，当管径大于DN25时，宜用电风机吹热风加热弯曲的方法。
d.加热管固定，用扎带，将加热管固定在铺设于绝热层上的网格上，加热管弯头两端应设固定卡，加热管固定点的间距，直管段固定点间距，应为500mm——700mm，弯曲管段固定点间距，宜为200mm——300mm。
e.加热管与集配装置连接
1）加热管与集配装置阀门的连接，应使用专用管件，如设计无要求，应用卡套式，卡压式挤压加紧连接，连接件材料宜为铜质，铜质连接件与PP-R直接接触的表面应镀镍。
2）加热管出地面至分水器，集水器连接处，弯管部分不宜露出地面装饰层。
加热管出地面至分水器、集水器下部球阀接口之间明装管段，外部应加装塑料套管。
4、加热盘管冲洗
管道安装完成后，应用洁净水对管道进行冲洗，冲洗前，应关闭集配装置的总供，回水阀门，打开旁通阀对系统进行冲洗，系统冲洗合格后，再对各回路进行冲洗，冲洗合格后，应及时填写冲洗记录，报监理单位。
5、初次水压试验
a.管道冲洗完成后，浇筑混凝土填充层之前和浇筑混凝土填充层之后，分别进行水压试验，水压试验应分层，分段，分回路进行，初次水压试验前，应对管道采取安全有效的固定和保护措施，试验压力应为工作压力的1.5倍，且不应小于0.6MPa，在试验压力下，稳压1h，其压力降不应大于0.05MPa,在有冻结可能的情况下试压时，应采取防冻措施，试压完成后应及时将内的水吹净、吹干。
b.试压时，打开排气装置，电集水器向管道缓慢注水，将空气排出，充满水后，关闭排气装置，检查接口处有无渗漏，试压合格后，应及时填写试压记录。
6、加热盘管砼填充层施工
a.伸缩缝是低温热水地面辐射供暖工程设计中非常重要的部分，可以有效地防止地面因热胀冷缩而被破坏，当地面面积超过30.0m2或边长超过6.0m时，应按不大于6.0m间距设置伸缩缝，伸缩缝宽度不应小于8mm，伸缩缝中应填充弹性膨胀材料，在与内外墙、柱等垂直构件交接处留不间断的伸缩缝，伸缩缝填充材料，应采用搭接方式连接，搭接宽度不应小于10mm。
b.混凝土填充层标号为C20，，豆石混凝土在加热盘管上施工，应小心下料，人工捣固，不应采取机械振捣。
c.混凝土填充层施工中，加热管内的水压不应低于0.6MPa。
7、二次水压试验
8、面层施工
a.面层的施工，应在填充层达到要求强度进行。
b.施工面层时不应剔、凿、割、钻和钉砼填充层，不应向填充层内楔入任何物件。
9、系统调试
a.地面辐射供暖系统未经调试，不应运行使用。
b.地面辐射供暖系统的调试与试运行，应在施工完成，且混凝土填充层养护期满后，正式采暖运行前进行。
c.初始加热时，热水升温应平缓，供水温度应控制在比当时环境温度高10℃左右，且不应高于32℃，应连续运行48h，以后每隔24h升温升高3℃，直到达到设计供水温度。
d.地面辐射供暖系统的供暖效果，应以房间中央离地1.5m处黑球温度计所显示的温度，作为评价和检测的依据。
四、卫生间及厨房施工
1、卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业的防水，加热管穿止水墙处应采取防水措施。
2、用料及做法，下到上的做法。
A、水泥浆一道（内掺粘结胶）。
B、20厚1：3水泥砂浆找坡，压实抹光。
C、0.6厚SBC防水层，四周翻起150高。
D、20厚聚苯乙烯泡沫板。
E、0.2厚真空镀铝聚酯薄膜
F、用专用塑料卡且与散热管绑牢。
G、20厚C20细石混凝土，随打随抹平。
H、0.6厚SBC防水层，四周翻起150高。
（预留30厚面层）
五、质量标准要求
1、以楼层50线为基准控制砼垫层上坪,其基准为50线以下均为530mm作为C20砼垫层上坪（其中绝热板为30mm，PE管及填充层为40），厨房、卫生做防水，地辐热做在防水层之下，其垫层
（以厨房、卫生间，卫生瓷底向下50mm）。
均底于50线为550mm为准。
2、盘管试压时，液压试验宜在环境温度5℃以上进行，当环境温度低于5℃时，应采取防冻措施。
3、隐蔽敷设的加热盘管，不应有接头，隐蔽前，应进行水压试验，加热盘管弯曲部分不应出现硬折弯现象，曲率半径应符合下列规定。
a.塑料管不应小于管道外径的8倍。
b.复合管不应小于管道外径的5倍。
3、集配装置安装前，应进行水压试验，试验压力为工作压力的1.5倍，但不应小于0.6MPa。
5、分、集水器型号、规格、公称压力及安装位置高度等，应符合设计要求。
6、管道安装工程施工技术要求及允许偏应符合下表的规定：
6、原始地面、填充墙、面层施工技术要求及允许偏差应符合下表规定：
六、安全、文明环保施工措施
1、环境因素控制措施
a.施工前，应编制环境保护措施，并按规定程序审批，应认真实施环境措施，进行环境保护技术交底。
b.定期对环境状况进行监测，评估环境措施落实力度，并及时采取控制措施。
c.保持施工现场整洁，施工现场固体废弃物进行分类存放，标识并及时处理。
d.管道试压，冲洗应有组织排放，不应随意排放。
2、危险源控制措施
a.施工班组进场后，应进行安全培训教育。
b.施工过程中，应分专业和工种，按分项工程进行安全技术交底。
c.管道试压应缓慢升压，在试压前，应对管道进行固定。
福建福清第三建筑公司万锦星城项目部技术组
二0一三年四月四日。
