ANSYS中的转子动力学计算
ANSYS 中的转子动力学计算安世亚太 许明财转子动力学是固体力学的一个重要分支，它主要研究旋转机械的“转子－支承”系统在旋转状态下的振动、平衡和稳定性问题，其主要研究内容有几个方面：临界转速、动力响应、稳定性、动平衡技术和支承设计。
在旋转机械研究设计中，转子动力学的性能分析是极其重要的一个方面。
旋转机械广泛应用于以下领域: y 涡轮机械 y 能量站 y 机械工具 y 汽车y 家用器械 y 航空领域 y 船舶推进系统 y 医疗器械 y 计算机设备传统的转子动力学分析采用传递矩阵方法进行，由于将大量的结构信息简化为极为简单的集中质量—梁模型，不能确保模型的完整性和分析的准确度；而有限元在处理转子动力学问题时，可以很好地兼顾模型的完整性和计算的效率，但多年来转子的“陀螺效应”一直是制约转子动力学有限元分析的“瓶颈”问题。
ANSYS 很好地解决了动力特性分析中“陀螺效应”影响的问题，而且陀螺效应的考虑不受计算模型上的限制，使得转子动力学有限元分析变得简单高效。
本文对ANSYS 的转子动力学计算功能进行简要介绍。
1 ANSYS 转子动力学的理论基础ANSYS 转子动力学分析中，两种参考坐标系可供选择：静止坐标系和旋转坐标系。
空间点P 在静止坐标系（其原点在O′）下的位置矢量为r′，在旋转坐标系（其原点在O）下的位置矢量为r。
在静止坐标系下转子的动力方程为：[][][]{}F {u}K }u ]){gyr [C C (}u{M =+++&&& 式中:为陀螺效应矩阵]gyr [C在旋转坐标系下转子的动力方程为：[][][]{}F }r ]){u spin [K K (}ru ]){cor [C C (}r u {M =−+++&&& 式中:为哥氏效应矩阵, 为旋转软化效应刚度矩阵]cor [C ]spin [K 2 ANSYS 转子动力学的计算功能和新技术ANSYS 转子动力学计算包含如下功能：y 无阻尼临界转速分析 y 不平衡响应分析 y 阻尼特征值分析 y 涡动和稳定性预测 典型的应用包括: y 轴的弯曲变形 y 扭转振动 y 转子轴未对准 y 旋转部分的平衡 y 流制振动为了分析时计入哥氏效应、陀螺效应和支承的影响，ANSYS 发展了下列新技术单元：SHELL181 4节点有限应变壳单元 PLANE182 二维4节点结构实体单元 PLANE183 二维8节点结构实体单元 SOLID185 三维8节点结构实体单元 SOLID186 三维20节点结构实体单元 SOLID187 三维10节点四面体结构实体单元BEAM188 三维一次有限应变梁单元 BEAM189 三维二次有限应变梁单元 SOLSH190 三维8节点层合实体-壳单元 COMBIN214二维轴承单元(可变刚度和阻尼)ANSYS 考虑陀螺效应时没有计算模型上的限制，故可选择一维（梁、管）、二维（轴对称）和三维复杂计算模型进行分析。
基于ANSYS的转子动力学分析
５３５
基于ＡＮＳＹＳ的转子动力学分析
马威猛王建军
（北京航空航天大学能源与动力工程学院，北京，１００１９１）
摘要：本文对ＡＮＳＹＳ的转子动力学计算功能及理论基础进行说明，在此基础上通过一 个简单算例将ＡＮＳＹＳ实体单元建模获得的转子临界转速与集中参数模型所得的结果进行对 比，验证了实体单元分析的有效性。最后通过一个复杂实例说明转子动力学实体单元建模的 应用。 关键词：转子动力学；ＡＮＳＹＳ；实体建模
Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｂａｓｉｃ ｔｈｅｏｒｙ ａｎｄ
ｒｏｔｏｒ
ｄｙｎａｍｉｃ ａｎａｌｙｓｉｓ ｃａｐａｂｉｌｉｔｉｅｓ ｏｆ
ＡＮＳＹＳ．Ｔｈｅ ｖａｌｉｄｉｔｙ ｏｆ ｔｈｅ ｓｏｆｔｗａｒｅ ｉｓ ｔｅｓｔｅｄ ｂｙ ｃｏｍｐａｒｉｎｇ ｔｈｅ ｒｅｓｕｌｔｓ ｇａｉｎｅｄ ｒｅｓｐｅｃｔｉｖｅｌｙ ｆｒｏｍ ｓｏｌｉｄ ｍｏｄｅｌ ａｎｄ ｌｕｍｐｅｄ ｐａｒａｍｅｍｒ ｍｏｄｅｌ ｏｆ
２
ＡＮＳＹＳ实体单元转子动力学分析
在ＡＮＳＹＳ中采用三维实体单元建立转子系统的模型之后，可以通过ＣＯＲＩＯＬＩＳ命令使其
在计算中考虑陀螺力矩的影响。ＡＮＳＹＳ帮助文件中给出了转子动力学的一般有限元方程【３１ ［朋］ｔ五，’＋（［ｃ］＋【Ｃ。。，】）｛五，｝＋（【Ｋ】一【鼻，５口ｉ。】）｛ｕ，｝＝｛，） 转坐标系下的旋转软化效应。 （１）
响系数法相比，更加接近试验结果。在分析简单模型时．采用寅体单元建模分析计算的有效
惟得到验证。 （２）扩展性算例 图２所示为转子结构复杂，难以将其简化为有效的集中参数模型．同时，其支撑跨距 短，在转子振动分析中盘的振动形式不容忽视。采用粱单元建模显然不能满足分析计算的需 要，而采用文体单元建模则可以很好地解决此类分析问题。
ansys 转子动力学 不平衡质量
ansys 转子动力学不平衡质量ANSYS转子动力学是一种用于分析旋转机械系统中不平衡质量的工具。
不平衡质量是指在旋转机械系统中存在的质量分布不均匀的情况，它会导致系统产生不平衡力和振动。
不平衡质量在旋转机械系统中的影响是非常重要的，它会引起系统的振动、噪声和磨损，甚至会导致系统的故障和损坏。
因此，对不平衡质量进行准确的分析和评估是非常重要的。
ANSYS转子动力学可以通过以下步骤进行不平衡质量的分析：1. 建立转子模型：首先，需要根据实际情况建立旋转机械系统的几何模型。
这个模型可以包括转子、轴承、轴承座、连接件等各个组成部分。
2. 定义转子材料和属性：根据实际情况，需要定义转子的材料属性，例如弹性模量、密度等。
3. 定义转子的运动：需要定义转子的旋转速度和方向。
这个可以根据实际情况设置，例如转子的转速和转向。
4. 定义不平衡质量：需要定义转子上的不平衡质量分布。
这个可以根据实际情况设置，例如在转子上添加一定的质量块或者质量分布。
5. 进行转子动力学分析：使用ANSYS转子动力学工具进行分析。
工具会根据转子的几何模型、材料属性、运动和不平衡质量分布等信息，计算出转子的振动响应和不平衡力。
可以通过分析结果来评估不平衡质量对系统的影响。
6. 优化设计：根据分析结果，可以对转子的设计进行优化。
例如调整不平衡质量的位置和大小，以减小不平衡力和振动。
总之，ANSYS转子动力学是一种用于分析旋转机械系统中不平衡质量的工具，通过建立转子模型、定义转子的运动和不平衡质量分布等信息，可以计算出转子的振动响应和不平衡力，并进行优化设计。

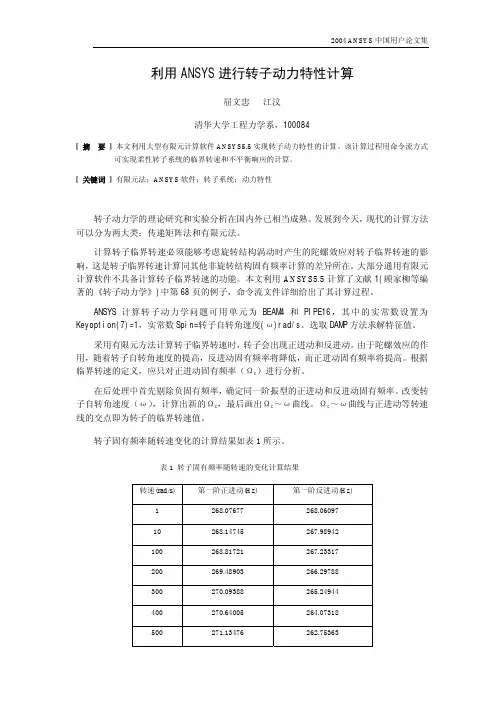

利用ANSYS进行转子动力特性计算
利用ANSYS进行转子动力特性计算屈文忠江汶清华大学工程力学系，100084[ 摘要 ] 本文利用大型有限元计算软件ANSYS5.5实现转子动力特性的计算。
该计算过程用命令流方式可实现柔性转子系统的临界转速和不平衡响应的计算。
[ 关键词 ] 有限元法；ANSYS软件；转子系统；动力特性转子动力学的理论研究和实验分析在国内外已相当成熟。
发展到今天，现代的计算方法可以分为两大类：传递矩阵法和有限元法。
计算转子临界转速必须能够考虑旋转结构涡动时产生的陀螺效应对转子临界转速的影响，这是转子临界转速计算同其他非旋转结构固有频率计算的差异所在。
大部分通用有限元计算软件不具备计算转子临界转速的功能。
本文利用ANSYS5.5计算了文献1(顾家柳等编著的《转子动力学》)中第68页的例子，命令流文件详细给出了其计算过程。
ANSYS计算转子动力学问题可用单元为BEAM4和PIPE16，其中的实常数设置为Keyoption(7)=1，实常数Spin=转子自转角速度(ω)rad/s。
选取DAMP方法求解特征值。
采用有限元方法计算转子临界转速时，转子会出现正进动和反进动。
由于陀螺效应的作用，随着转子自转角速度的提高，反进动固有频率将降低，而正进动固有频率将提高。
根据临界转速的定义，应只对正进动固有频率（Ωc）进行分析。
在后处理中首先剔除负固有频率，确定同一阶振型的正进动和反进动固有频率。
改变转子自转角速度（ω），计算出新的Ωc，最后画出Ωc～ω曲线。
Ωc～ω曲线与正进动等转速线的交点即为转子的临界转速值。
转子固有频率随转速变化的计算结果如表1所示。
表1 转子固有频率随转速的变化计算结果转速(rad/s) 第一阶正进动(Hz) 第一阶反进动(Hz)1 268.07677 268.0609710 268.14745 267.98942100 268.81721 267.23317200 269.48903 266.29788300 270.09388 265.24944400 270.64005 264.07318500 271.13476 262.75363600 271.58422 261.27522700 271.99383 259.62319800 272.36823 257.78468900 272.71144 255.750131000 273.02694 253.514401100 273.31775 251.077761200 273.58650 248.446281300 273.83547 245.631501400 274.06667 242.649721500 274.28184 239.520661600 274.48253 236.266171700 274.67009 232.908831722 274.70972 232.158651800 274.84573 229.470941900 275.01051 225.973672000 275.16537 222.43656由表1中数据可绘制出转子系统的compell图，如图1所示。
ANSYS转子动力学问题的处理
ANSYS转子动力学问题的处理除了在像Civic和Accord车型上获得了长久的商业成功之外，Honda还因其实现了很高的舒适性、安全性和性能标准的承诺而受到称赞。
在影响车辆的舒适性的因素里面，控制路面噪声是最重要的。
在Honda最近已开发的几种车辆里面，其发动机公司成功地通过利用一种新的混合模拟方法减少了路面噪声。
同LMS工程咨询部门一起，Honda实施了混合模拟过程，能够快速和精确地模拟一直到300Hz路面噪声。
这种方法由连接一个基于试验的内饰车身模型和一个悬架系统的有限元模型而组成。
获得的整车混合模型使Honda能够在开发阶段的更早期评价更多的悬架设计选择，并针对改善的路面噪声性能提出更有效的对策。
传统方法的局限性无论是在进行一个热烈的讨论，还是在安静的行使过程中享受一支轻音乐，一个安静内部的舒适性将会使氛围有很大的区别。
一个潜在的干扰因素就是路面噪声，它能通过车辆的机械结构和连接进行传播。
在众多的传播路径中，悬架装配零件起着重要的作用，因此很难控制和减少路面噪声。
先于物理样机修改阶段之前，进行路面噪声级别的预测一直是个有难度的挑战。
在早期的悬架设计中最常用的方法是依赖于根据已有经验的粗略判断，例如，悬架连接的共振频率应高于一个给定频率或是悬架刚度应在一个特定的范围。
这种方法的主要问题是，没有办法依据这些规则说明一个设计修改将会增加或减少路面噪声。
开发整个有内饰车身和所有悬架部件的有限元模型是评价路面噪声性能的另外一种方法。
使用纯粹的基于有限元的全内饰车辆模型的一个缺点就是，建模非常棘手。
当焦点仅仅局限在车辆悬架上时，在车身建模上投入太多是不必要的。
使用纯粹的有限元模型进行模拟的另外一个缺点就是高频预测的精度会降低。
混合的Test-CAE方法增加了速度和精度为了评价混合建模和模拟方法的精度和可用性，这种混合方法已经用于一个现有的Honda车型。
LMS工程服务部门从创建一个基于有限元的单个悬架系统部件模型开始，包括悬架连杆、减振器、副车架等等。
基于ANSYS的电机转子的动力学分析
现代工业上旋转机械单机容量在不断增大，而转子直径不可能随其容量的增大而按比例增大。
高转速轻结构是近代高速旋转机械的发展和设计趋势。
本文使用ansys研究了电机转子动力学问题，得出ansys可以计算转子动力学问题。
1 引言转子动力学的研究，最早可追溯到十九世纪六十年代。
一个多世纪以来，随着大工业的发展，转子系统被广泛地应用于包括燃气轮机、航空发动机、工业压缩机等机械装置中，在电力、航空、机械、化工、纺织等领域中起着非常重要的作用。
因而，转子动力学有着极强的工程应用背景，其相关的研究工作也越来越受到人们的重视。
由于材质的不均匀，制造、加工及安装误差等，转子系统不可避免的存在着质量偏心，同时转子在工作过程中还可能产生热变形以及磨损和介质的姑附等现象，这些因素或多或少都会导致转子不平衡的增大从而使转子的不平衡振动增大。
由过大的不平衡量引起的转子系统的振动是十分有害的，它使机械的效率降低、载荷增加，使一些零部件易于磨损、疲劳而缩短寿命，较大的振动还会恶化操作人员的劳动环境，甚至会导致发生机毁人亡的严重事故。
消除或者减小转子系统的振动首先考虑是对转子进行平衡。
现代工业上旋转机械单机容量在不断增大，而转子直径不可能随其容量的增大而按比例增大。
高转速轻结构是近代高速旋转机械的发展和设计趋势。
转子设计和发展的这种趋势对转子的质量不平衡提出了严格的限制。
这种情况下，转子的动力学变得更加突出和重要。
本文使用ansys研究了某电机转子的动力学问题，为转子动力学设计找到了一个新的途径。
2 模型的建立及计算如图1所示，为电子转子的有限元模型，使用BEAM188单元模拟转子的轴，使用MASS21单元模拟转子，使用单元COMBI214模拟轴承。
图1 电机转子的有限元模型（不显示单元）图2 电机转子的有限元模型（显示单元）图3给出了Beam188 单元的几何简图。
Beam188单元适合于分析从细长到中等粗短的梁结构，该单元基于铁木辛哥梁结构理论，并考虑了剪切变形的影响。
转子动力学基础-ANSYS-APDL和ANSYS-Workbench对比
图6中A代表椭圆的长轴、B代表椭圆的短轴，圆盘1的轴心轨迹是半径为0.797e-4m的圆，圆盘2的轴心轨迹是轨迹为半径0.308e-4m的圆，与理论解一致。
3
3.1
如图所示的电机含有两个转子：内转子和外转子。
内转子是一根实心轴，较长；它的两端通过轴承与机架相连；在两端距离轴承不远的地方装有两个圆盘（图中没有绘制，在有限元分析中圆盘会用质量单元表示），而且右边的圆盘上存在不平衡质量，该不平衡质量产生了不平衡的力（f0= 70e-6kg·m）。
（1）7号节点（内转子上）和12号节点（外转子上）的幅值与频率的关系图。也就是要绘制这两个点的幅频关系曲线。
（2）在某一个给定频率处的转轴轨迹图。
（3）在某一个给定频率处转轴的涡动动画。
注：例子来自ANSYS help中转子动力学——8.7. Example Unbalance Harmonic Analysis。
这是一个有关 的8次代数方程，对于给定的 ，可解出4个正向涡动角速度和4个反向涡动角速度。
绘制涡动角速度随自转角速度变化曲线可得坎贝尔图，令 分别等于± 代入频率方程，即可分别解出在同步正涡动和同步反涡动下的临界转速。
表1临界转速
所谓转子的临界转速通常是指同步正向涡动时的临界转速。对于本算例的两圆盘转子系统，临界转速只有两个，即1158r/min和3183r/min。
在后处理中采用PLVAR命令输出圆盘1和圆盘2节点的总位移变化曲线。
圆盘节点位移随激励频率变化关系
从图2可以看出，曲线在19.2Hz和52.7Hz出现峰值，该两个峰值频率对应同步正进动（涡动）临界转速1152rpm和3162rpm，与模态分析结果相对应。
当频率为19.2Hz时，采用PLORB命令得到转子系统的轴心轨迹图如下。
ansys 转子动力学 不平衡质量
ansys 转子动力学不平衡质量转子动力学是研究转子系统的动力学行为的一门学科，其中一个重要的研究内容就是转子的不平衡质量。
转子的不平衡质量是指转子在运转过程中由于质量分布不均匀而产生的不平衡力和不平衡力矩。
不平衡质量会导致转子系统振动加剧，降低系统的稳定性和可靠性，甚至引发严重的事故。
不平衡质量是转子系统中常见的问题之一，它的产生原因有很多，比如制造和装配过程中的误差、材料质量问题、磨损和老化等。
这些原因导致转子系统中的质量分布不均匀，从而引起了不平衡质量。
在转子动力学中，不平衡质量的影响是十分重要的。
首先，不平衡质量会引起转子系统的振动。
当转子系统存在不平衡质量时，转子在运转过程中会受到一个不平衡力，这个不平衡力会导致转子产生振动。
振动会影响到转子系统的稳定性和可靠性，甚至会导致转子系统的破坏。
因此，研究和控制转子的不平衡质量对于确保转子系统的正常运转和安全性具有重要意义。
不平衡质量还会引起转子系统的共振现象。
当转子系统的转速接近转子的固有频率时，转子系统会出现共振现象。
共振会导致转子系统振幅不断增大，甚至超过系统的承载能力，从而引发严重的事故。
因此，研究和控制转子的不平衡质量对于避免共振现象的发生至关重要。
在转子动力学中，不平衡质量的研究可以借助ANSYS等计算机软件进行。
ANSYS是一款常用的有限元分析软件，可以对转子系统进行动力学分析和振动模态分析。
通过对转子系统进行分析和仿真，可以得到转子系统的振动特性和共振频率，并进一步研究和控制转子的不平衡质量。
在研究和控制转子的不平衡质量时，有几点需要注意。
首先，需要对转子系统进行准确的质量测量，以获得转子系统的质量分布情况。
其次，需要对转子系统进行结构优化，以减小转子的不平衡质量。
例如，在转子的设计和制造过程中，可以采用均匀分布质量的方法，或者采用动态平衡技术对转子进行平衡。
最后，需要对转子系统进行动态平衡校正，以消除转子的不平衡质量。
转子的不平衡质量是转子动力学中一个重要的研究内容。
ANSYS 中的转子动力学计算
ANSYS 中的转子动力学计算雷先华 安世亚太转子动力学是固体力学的一个重要分支，它主要研究旋转机械的“转子－支承”系统在旋转状态下的振动、平衡和稳定性问题，其主要研究内容有几个方面：临界转速、动力响应、稳定性、动平衡技术和支承设计。
在旋转机械研究设计中，转子动力学的性能分析是极其重要的一个方面。
传统的转子动力学分析采用传递矩阵方法进行，由于将大量的结构信息简化为极为简单的集中质量—梁模型，不能确保模型的完整性和分析的准确度；而有限元在处理转子动力学问题时，可以很好地兼顾模型的完整性和计算的效率，但多年来转子的“陀螺效应”一直是制约转子动力学有限元分析的“瓶颈”问题。
ANSYS 很好地解决了动力特性分析中“陀螺效应”影响的问题，而且陀螺效应的考虑不受计算模型上的限制，使得转子动力学有限元分析变得简单高效。
本文对ANSYS 的转子动力学计算功能进行简要介绍。
1 ANSYS 转子动力学的理论基础ANSYS 转子动力学分析中，两种参考坐标系可供选择：静止坐标系和旋转坐标系。
空间点P 在静止坐标系（其原点在O ′）下的位置矢量为r ′，在旋转坐标系（其原点在O ）下的位置矢量为r 。
在静止坐标系下转子的动力方程为：[][][]{}{}([]){}{}M uC C u K u F gyr +++=&&& []C gyr 为陀螺效应矩阵。
在旋转坐标系下转子的动力方程为：[][][]{}{}([]){}([]){}M u C C u K K u F cor spin r r r+++−=&&& []C cor 为哥氏效应矩阵，[]K spin 为旋转软化效应刚度矩阵。
