solidworks实例-100多个实例

合集下载

solidworks 2020建模案例

solidworks 2020建模案例

SolidWorks是一款常用的三维CAD软件,被广泛应用于工程设计、产品建模等领域。

SolidWorks 2020作为最新版本,功能更加强大,性能更加稳定,为工程师和设计师提供了更好的建模体验。

在SolidWorks 2020中,有许多建模案例可以帮助用户更好地理解软件的功能和运用技巧。

下面将介绍一些SolidWorks 2020建模案例,帮助读者更好地了解这款软件。

1. 汽车零部件建模在SolidWorks 2020中,可以通过建立零部件的三维模型来实现汽车零部件的建模。

用户可以使用软件中丰富的工具,如实体建模工具、曲面建模工具等,来创建汽车零部件的复杂曲面和结构。

借助SolidWorks 2020强大的装配功能,用户能够将不同零部件进行组装,快速生成整车模型。

这些功能对于汽车设计师和工程师来说非常实用,可以帮助他们更好地完成汽车零部件的建模和设计工作。

2. 机械零件建模SolidWorks 2020也可以用于机械零件的建模。

用户可以通过软件中的不同建模工具,如草图工具、实体建模工具等,来创建各种复杂的机械零件。

SolidWorks 2020还提供了丰富的模拟分析功能,用户可以对机械零件进行结构、热分析,验证设计的合理性。

这些功能对于机械工程师来说非常重要,可以帮助他们更好地完成机械零件的建模和设计工作。

3. 产品外观建模SolidWorks 2020还可以用于产品外观的建模。

用户可以利用软件中的曲面建模工具,来创建产品的外观曲面。

SolidWorks 2020还提供了丰富的渲染和动画功能,用户可以对产品模型进行渲染,生成逼真的产品外观效果。

这些功能对于产品设计师和工程师来说非常重要,可以帮助他们更好地呈现和展示产品的外观设计。

4. 配置管理案例SolidWorks 2020还提供了强大的配置管理功能,用户可以通过配置管理工具,快速创建不同的产品版本。

用户可以根据不同的参数,生成不同配置的产品模型,SolidWorks 2020还可以自动生成对应的零部件清单,方便用户进行生产制造。

Solidworks经典实例-80例

Solidworks经典实例-80例

1图1 图2图1提示:①拉伸圆柱→倒内外角→拉伸切槽;。

②拉伸带槽柱体→倒内外角;。

③旋转带倒角圆套→切伸切槽。

图2提示:①拉伸带孔的六边形→倒内角→倒外角;。

②拉伸圆柱套→倒内角→倒外角→拉伸切六边;。

③旋转带倒角圆柱套→拉伸切六边。

图3 图4图3提示:①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽;②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽;③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。

图4提示:①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角;②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。

图5 图6图5提示:旋转生成主体→拉伸切横槽→阵列横槽。

图6提示:①拉伸圆柱→倒角→拉伸切除圆柱孔;②旋转带倒角圆柱→拉伸切除圆柱孔。

图7 图8图7提示:旋转法。

图8示:①旋转阶梯轴(带大端孔)→拉伸切内六角→拉伸切外六角→切小端圆孔;②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。

图9 图10图9提示:①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。

图10提示:①旋转法。

图11 图12图11示:旋转生成轮主体→拉伸切轮幅→拉伸切键槽。

图12提示:旋转主体→切除拉伸孔→切除拉伸槽。

23图13 图14图13提示:①旋转。

图14提示:①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。

图15 图16图15提示:①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。

图16提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。

②从库中提取→保存零件。

图17 图18图17提示:旋转主体→切除拉伸孔。

图18提示:旋转主体→切除拉伸孔。

图19 图20图19提示:旋转主体→拉伸切除六边形。

图20提示:旋转主体→拉伸切除六边形。

图21 图22图21提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

图22提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

solidworks建模实例-QQ企鹅

solidworks建模实例-QQ企鹅

实例1:QQ企鹅solidworks建模。

具体步骤:(1)选择前视基准面,绘制草图并标注。

(2)推出草图,使用“旋转凸台/基体”命令,生存实体(3)使用“圆角”命令,设置圆角半径28mm。

(4)以前视基准面为基准平面,利用椭圆和直线命令,绘制如图草图。

(5)退出草图,点击特征工具栏中的“旋转凸台/基体”工具,生成如图实体。

(6)选择前视基准面,绘制草图,并添加约束。

(7)退出草图,点击特征工具栏中的“拉伸切除”工具,设置方向1和方向2的终止条件都为“完全贯穿”,生成如图实体。

(8)利用“圆角”工具进行圆角,设置圆角半径为6mm。

(9)进行“镜像”操作,设置如图参数,生成如图特征。

(10)选择前视基准面,利用“三点圆弧”工具,绘制草图4。

并退出草绘。

(11)点击“基准面”工具,生成基准面1。

如图。

(12)选择基准面1,绘制椭圆草图。

(13)绘制基准面2.(14)以基准面2绘制草图。

(15)创建放样,点击“放样凸台/基体”,在轮廓选项中选择草图5和草图6,在开始约束和结束约束中选择垂直于轮廓,选择草图3为中心线,生成放样特征,如图。

(16)进行圆顶,选择椭圆圆顶,设置圆顶距离为8mm。

(17)圆角,圆角半径为6mm。

(18)镜像手臂。

(19)创建基准面3.(20)在基准面3上绘制草图。

(21)选择“拉伸切除”工具,终止条件选择“到指定面指定的距离”,设置等距距离为1mm,勾选“反向等距”。

(22)同样的方法生成眼睛部分。

在基准面3上绘制草图。

(23)选择“拉伸切除”工具,终止条件选择“到指定面指定的距离”,设置等距距离为0.2mm,勾选“反向等距”。

点击确定生成眼睛槽。

(24)选择前视基准面,在上步绘制的椭圆内部绘制椭圆。

(25)选择“拉伸凸台基体”工具,终止条件选择“到指定面指定的距离”,设置等距距离为0.2mm,勾选“反向等距”。

点击确定生成眼珠。

(26)圆顶。

(27)镜像眼睛。

(28)创建嘴巴。

Solidworks举例和习题集

Solidworks举例和习题集

SolidWorks教程张丽珍李俊编上海海洋大学2013.12目录第一章 草图绘制 (1)1.1直线、构造线、镜向、双边尺寸及对称约束 (1)1.2圆、圆弧及等距 (2)1.3多边形及裁剪 (2)1.4矩形及倒角 (3)1.5槽口及圆角 (3)1.6圆周阵列 (4)1.7线性阵列 (5)第二章 三维建模 (7)2.1 基础建模工具 (7)2.1.1拉伸凸台及拉伸切除 (7)2.1.2 旋转凸台 (9)2.1.3 倒角圆角 (10)2.2 高级建模工具 (11)2.2.1线性阵列 (11)2.2.2圆周阵列 (12)2.2.3镜像 (14)2.2.4、扫描及装饰螺纹线 (15)2.2.5 抽壳 (17)2.2.6 放样 (18)2.2.7筋 (19)2.2.8异型孔 (20)2.3 曲面建模 (21)2.3.1曲线 (21)2.3.2拉伸曲面 (22)2.3.3旋转曲面 (22)2.3.4扫描曲面 (22)2.3.5放样曲面 (23)2.3.6 边界曲面 (23)2.3.7等距曲面 (23)2.6 标准件库 (29)第三章 装配体 (30)3.1配合关系 (30)3.1.1重合、同轴和齿轮配合 (30)3.1.2距离、对称和宽度配合 (31)3.1.3螺旋配合 (31)3.1.4皮带轮装配 (31)3.1.5智能扣件 (32)3.1.6综合案例 (32)3.2 干涉和碰撞检查 (33)3.3爆炸视图 (34)3.4设计模式 (35)第四章 工程图 (36)4.1图纸格式 (36)4.2标准三视图 (37)4.3投影视图 (38)4.4视图操作 (38)4.5各类工程视图 (38)4.6综合案例 (40)4.7装配体工程图 (43)第五章 动画制作 (44)5.1.运动管理器(MotionManager)介绍 (44)5.1.1 运动管理器(MotionManager)界面 (44)5.1.2 Motion Manager上的常用工具按钮 (45)5.2使用动画向导创建动画 (45)5.2.1 旋转模型动画 (45)5.2.2 爆炸和解除爆炸动画 (46)5.2.3 使用马达创建动画 (47)5.3自定义动画制作 (49)5.3.3 配合动画 (52)5.4保存动画 (53)第六章 渲染 (54)6.1编辑外观 (54)6.2编辑贴图 (56)6.3编辑布景 (57)6.4选项 (59)6.5渲染并保存 (59)在Solidworks软件中绘制一个零件的步骤新建》零件》进入零件界面后:(1) 选择一个基准面(前视、上视或右视)作为草绘平面;(2) 进入“草图绘制”,出现相应的草图编辑工具栏;(3) 利用草图编辑工具栏中的工具(直线、圆、圆弧、裁剪、过渡等)绘制草图(二维轮廓),然后利用草图编辑工具栏中的“智能尺寸”标注尺寸;(4) 退出草图;(5) 利用特征工具栏中的特征工具(拉伸凸台、拉伸切除等)生成零件的第一个特征;(6) 再根据零件的其它特征,选择某一个平面(一般为已生成的特征上的面,也可以是三个基准平面和自己生成的基准面)作为草绘平面;(7) 重复步骤(2)~(5)。

SolidWorks实例练习

SolidWorks实例练习

图1 图2图1提示:①拉伸圆柱→倒内外角→拉伸切槽;。

②拉伸带槽柱体→倒内外角;。

③旋转带倒角圆套→切伸切槽。

图2提示:①拉伸带孔的六边形→倒内角→倒外角;。

②拉伸圆柱套→倒内角→倒外角→拉伸切六边;。

③旋转带倒角圆柱套→拉伸切六边。

图3 图4图3提示:①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽;②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽;③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。

图4提示:①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角;②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。

图5 图6图5提示:旋转生成主体→拉伸切横槽→阵列横槽。

1图6提示:①拉伸圆柱→倒角→拉伸切除圆柱孔;②旋转带倒角圆柱→拉伸切除圆柱孔。

图7 图8图7提示:旋转法。

图8示:①旋转阶梯轴(带大端孔)→拉伸切内六角→拉伸切外六角→切小端圆孔;②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。

图9 图10图9提示:①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。

图10提示:①旋转法。

图11 图12图11示:旋转生成轮主体→拉伸切轮幅→拉伸切键槽。

图12提示:旋转主体→切除拉伸孔→切除拉伸槽。

2图13 图14图13提示:①旋转。

图14提示:①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。

图15 图16图15提示:①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。

图16提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。

②从库中提取→保存零件。

图17 图18图17提示:旋转主体→切除拉伸孔。

3图18提示:旋转主体→切除拉伸孔。

图19 图20图19提示:旋转主体→拉伸切除六边形。

图20提示:旋转主体→拉伸切除六边形。

图21 图22图21提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

图22提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

solidworks实例 几十个实例

solidworks实例 几十个实例

实例图81 图82图81提示:拉伸中间圆套→切键槽→旋转一个手把→阵列。

图82提示:拉伸大板→拉伸半圆体→旋转中间圆柱→拉伸小板→切中孔→切方槽。

图83 图84图83提示:右侧板→拉伸侧圆柱→切侧圆柱孔→拉伸上板→拉伸上小板体→切小板中间部分→切小板孔→拉伸上圆柱→切上圆柱孔。

图84提示:拉伸主体→拉伸底板→拉伸上沿→拉伸一侧轴承座圆柱→加筋板→拉伸固定板→切轴承孔→切轴承压盖孔→镜象另一半→切底板孔→切连接孔→生成分隔线→拔模固定板。

图85 图86图85提示:拉伸主体→圆角主体→抽壳主体→拉伸底沿→拉伸侧固定板→拉伸一侧轴承座→切一侧轴承孔→拉伸固定板→拔模固定板→加轴承压盖孔→加筋板→镜象另一半→拉伸顶部圆柱→切顶部小孔→切底板孔。

1图86提示:拉伸竖圆柱体→旋转横圆套→切竖圆柱孔→拉伸左叉→切左叉外形→拉伸中间横板→拉伸右叉→切右叉外形→旋转切叉孔加筋。

图87 图88图87提示:拉伸方块→在事侧面抽壳→旋转竖圆柱→建立基准面→旋转右圆柱套→切竖圆柱孔→切底法兰孔→切右法兰孔→圆角。

图88提示:旋转180度主体(带圆角)→拉伸一全侧耳→切除台阶→倒角→圆角→镜象→旋转中间凸台(带孔)→圆角中间凸台。

图89 图90图89提示:拉伸底板(带孔)→拉伸底板凸台→圆角底板→拉伸上板→切上板孔→切除上板。

图90提示:旋转主体→切孔。

2图91图91提示:按主视图画一个草图→退出草图→用转换实体引用拉伸侧板→拉伸上板外廓→拉伸上板凸台→切除上板方孔→拉伸底板→切底板孔→隐藏无用草图。

图92图92提示:画椭圆草图→画截面草图→扫描→画右切除草图(带回转中心线)→旋转切除。

3图93图93提示:按俯视图画一个草图→用转换法再画底面草图→建立顶部基准面→用转换法再画上面草图→放样实体→用覃图引用法在实体上部凸台底部草图→带拔模拉伸→隐藏无用草图。

图94图94提示:旋转底部圆台→拉伸筋板→旋转切除上部球面。

4图95图95提示:拉伸立方体→分别画两头半圆草图(两个草图)→画两个导导线草图(两个草图)→放样曲面(用两条引导线)→用曲面切除→隐藏曲面。

solidworks机械设计经典案例

solidworks机械设计经典案例

solidworks机械设计经典案例Solidworks是一款常用的机械设计软件,广泛应用于各个行业。

下面列举了十个以Solidworks机械设计为主题的经典案例,展示了Solidworks在不同领域的应用。

1. 汽车零部件设计:使用Solidworks可以进行汽车零部件的设计和分析。

例如,可以使用Solidworks设计发动机零件,如曲轴、连杆和活塞等,并进行强度和耐久性分析,以确保零件的可靠性和性能。

2. 机械装配设计:Solidworks可以用于机械装配的设计和模拟。

例如,可以使用Solidworks设计和模拟机械传动系统,如齿轮传动和链传动,以确保装配的准确性和可靠性。

3. 机械结构设计:Solidworks可以用于机械结构的设计和优化。

例如,可以使用Solidworks设计机械结构,如机架和支架,并进行结构强度和刚度分析,以确保结构的稳定性和安全性。

4. 机械零件加工:Solidworks可以用于机械零件的加工和制造。

例如,可以使用Solidworks生成机械零件的加工图和工艺路线,以指导加工过程,并确保零件的精度和质量。

5. 机器人设计:Solidworks可以用于机器人的设计和仿真。

例如,可以使用Solidworks设计和模拟机器人的结构和运动,以评估其工作性能和效果。

6. 产品装配设计:Solidworks可以用于产品装配的设计和优化。

例如,可以使用Solidworks设计和模拟产品的装配过程,以评估装配的难度和效率,并进行优化改进。

7. 3D打印设计:Solidworks可以用于3D打印模型的设计和准备。

例如,可以使用Solidworks创建和优化3D打印模型的几何形状和支撑结构,并生成打印文件以进行打印。

8. 工装夹具设计:Solidworks可以用于工装夹具的设计和制造。

例如,可以使用Solidworks设计和优化夹具的结构和功能,并生成制造图和工艺指导,以指导夹具的制造和使用。

solidworks 120 个实例制作步骤

solidworks 120 个实例制作步骤

solidworks 120个实例制作步骤图1 图2图1提示:①拉伸圆柱→倒内外角→拉伸切槽;。

②拉伸带槽柱体→倒内外角;。

③旋转带倒角圆套→切伸切槽。

图2提示:①拉伸带孔的六边形→倒内角→倒外角;。

②拉伸圆柱套→倒内角→倒外角→拉伸切六边;。

③旋转带倒角圆柱套→拉伸切六边。

图3 图4图3提示:①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽;②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽;③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。

图4提示:①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角;②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。

图5 图6图5提示:旋转生成主体→拉伸切横槽→阵列横槽。

图6提示:①拉伸圆柱→倒角→拉伸切除圆柱孔;②旋转带倒角圆柱→拉伸切除圆柱孔。

图7 图8图7提示:旋转法。

图8示:①旋转阶梯轴(带大端孔)→拉伸切内六角→拉伸切外六角→切小端圆孔;②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。

图9 图10图9提示:①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。

图10提示:①旋转法。

图11 图12图11示:旋转生成轮主体→拉伸切轮幅→拉伸切键槽。

图12提示:旋转主体→切除拉伸孔→切除拉伸槽。

图13 图14图13提示:①旋转。

图14提示:①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。

图15 图16图15提示:①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。

图16提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。

②从库中提取→保存零件。

图17 图18图17提示:旋转主体→切除拉伸孔。

图18提示:旋转主体→切除拉伸孔。

图19 图20图19提示:旋转主体→拉伸切除六边形。

图20提示:旋转主体→拉伸切除六边形。

图21 图22图21提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

solidworks设计常用经典实例

solidworks设计常用经典实例

图1图2图1提示:①拉伸圆柱→倒内外角→拉伸切槽;。

②拉伸带槽柱体→倒内外角;。

③旋转带倒角圆套→切伸切槽。

图2提示:①拉伸带孔的六边形→倒内角→倒外角;。

②拉伸圆柱套→倒内角→倒外角→拉伸切六边;。

③旋转带倒角圆柱套→拉伸切六边。

图3图4图3提示:①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽;②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽;③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。

图4提示:①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角;②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。

图5图6图5提示:旋转生成主体→拉伸切横槽→阵列横槽。

图6提示:①拉伸圆柱→倒角→拉伸切除圆柱孔;②旋转带倒角圆柱→拉伸切除圆柱孔。

图7图8图7提示:旋转法。

图8示:①旋转阶梯轴(带大端孔)→拉伸切内六角→拉伸切外六角→切小端圆孔;②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。

图9图10图9提示:①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。

图10提示:①旋转法。

图11图12图11示:旋转生成轮主体→拉伸切轮幅→拉伸切键槽。

图12提示:旋转主体→切除拉伸孔→切除拉伸槽。

图13图14图13提示:①旋转。

图14提示:①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。

图15图16图15提示:①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。

图16提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。

②从库中提取→保存零件。

图17图18图17提示:旋转主体→切除拉伸孔。

图18提示:旋转主体→切除拉伸孔。

图19图20图19提示:旋转主体→拉伸切除六边形。

图20提示:旋转主体→拉伸切除六边形。

图21图22图21提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

图22提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

SolidWorks经典实例教程-100多个常用实例

SolidWorks经典实例教程-100多个常用实例

1图1 图2图1提示:①拉伸圆柱→倒内外角→拉伸切槽;。

②拉伸带槽柱体→倒内外角;。

③旋转带倒角圆套→切伸切槽。

图2提示:①拉伸带孔的六边形→倒内角→倒外角;。

②拉伸圆柱套→倒内角→倒外角→拉伸切六边;。

③旋转带倒角圆柱套→拉伸切六边。

图3 图4图3提示:①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽;②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽;③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。

图4提示:①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角;②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。

图5 图6图5提示:旋转生成主体→拉伸切横槽→阵列横槽。

图6提示:①拉伸圆柱→倒角→拉伸切除圆柱孔;②旋转带倒角圆柱→拉伸切除圆柱孔。

图7 图8图7提示:旋转法。

图8示:①旋转阶梯轴(带大端孔)→拉伸切内六角→拉伸切外六角→切小端圆孔;②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。

图9 图10图9提示:①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。

图10提示:①旋转法。

图11 图12图11示:旋转生成轮主体→拉伸切轮幅→拉伸切键槽。

图12提示:旋转主体→切除拉伸孔→切除拉伸槽。

23图13 图14图13提示:①旋转。

图14提示:①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。

图15 图16图15提示:①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。

图16提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。

②从库中提取→保存零件。

图17 图18图17提示:旋转主体→切除拉伸孔。

图18提示:旋转主体→切除拉伸孔。

图19 图20图19提示:旋转主体→拉伸切除六边形。

图20提示:旋转主体→拉伸切除六边形。

图21 图22图21提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

图22提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

SolidWorks-101个经典实例教程

SolidWorks-101个经典实例教程

以下是我们整理的一些练习习题资料,大家如果想学习到具体操作的视频教程,可以通过官网加入我们的学习群,学习群内每天都有直播课程。

课程学习部分案例【群内整理分享大量非标设备设计和solidworks学习资料】【进群后以下资源下载不受限制,更多资源持续上传中!都是免费的!】↓↓↓↓课程重点↓↓↓↓:1、Solidworks从入门到提高设计课程内容:Solidworks二维草图、三维建模、装配设计、运动仿真、工程图及模版制作、钣金设计焊件设计、有限元分析、2、非标设备设计标准件选型计算课程内容:密封件、链条、带、齿轮、减速机、传感器、直线滑轨、滚珠丝杠、伺服电机、电机功率计算、步进电机、气缸、主轴、凸轮分割器、轴承、3、机械设计工艺课程内容:CAD制图、机械制图、公差标注、热处理及外表处理、各种材料应用↑↑↑↑点击以上内容↑↑↑↑,可以加群进入直播学习课堂【群内整理分享大量非标设备设计和solidworks学习资料】【进群后以下资源下载不受限制,更多资源持续上传中!都是免费的!】上课时间:周一至周日:下午15:00—16:00,晚上20:00—22:00;↓↓↓↓加群学习方式↓↓↓↓:jxsb.jgkwedu 〔精攻开物-青辰教育机械学院官网〕近期的课程如下:1、Solidworks非标设备设计-AGV整车设计流程;2、Solidworks非标设备设计-轴承选型计算专题讲解;3、Solidworks非标设备设计-包装机械生产线项目设计讲解;4、Solidworks非标设备设计-伺服电机与步进电机选型与电机功率计算专题讲解5、Solidworks非标设备设计-气缸及气路设计与选型6、Solidworks有限元分析、运动仿真、钣金设计焊件设计、工程图模板制作。

7、Solidworks装配设计【↑↑↑↑点击以上内容↑↑↑↑,可以加群进入直播学习课堂】【群内整理分享大量非标设备设计和solidworks学习资料】【进群后以下资源下载不受限制,更多资源持续上传中!都是免费的!】↓↓↓↓VIP学习课程表↓↓↓↓软件学习班部分学习案例第一章:三维零件指令及三维零件实战设计第一节:参考几何体之基准轴、基准面、坐标系讲解第二节:拉伸、旋转、扫描、放样、边界课程学习部分案例第三节:圆角、筋、拔模、抽壳、包覆、相交第四节:移动复制、组合、弯曲、圆顶、投影、缩放比例、异型孔第五节:圆周整列、线性阵列【随行变化】、镜像第六节:曲线驱动阵列、草图驱动阵列、表格驱动阵列、填充阵列、变量阵列第七节:实例建模第二章:装配体模块指令讲解及实战设计第一节:自底向上装配设计—龙门架运输机械手〔一〕第二节:自底向上装配设计—龙门架运输机械手〔二〕第三节:自上而下装配设计—自动器同步轮取料机械手〔一〕第四节:自上而下装配设计—自动器同步轮取料机械手〔二〕课程学习部分案例第三章:曲面模块及图片造型第一节:3D草图及图片导入〔小刀建模实例〕第二节:曲面实例讲解课程学习部分案例【↑↑↑↑点击以上内容↑↑↑↑,可以加群进入直播学习课堂】【群内整理分享大量非标设备设计和solidworks学习资料】【进群后以下资源下载不受限制,更多资源持续上传中!都是免费的!】【↑↑↑↑点击以上内容↑↑↑↑,可以加群进入直播学习课堂】【群内整理分享大量非标设备设计和solidworks学习资料】【进群后以下资源下载不受限制,更多资源持续上传中!都是免费的!】说明:本次分享的资料都是最近网友在微信群里寻求比较多的,群里的大神也给与了解惑,因此我们也希望更多的机械设计师多多关注我们学习群,欢送来solidworks非标设备设计学习群技术交流〔广告勿扰〕,进群方式复制链接:jxsb.jgkwedu 进入加群即可!好了,废话不多说,干货如下:进群后直接在群文件下载或找管理员1、史上最好用机械计算与非标选型—一位工程师呕心杰作2、机械设计手册新编软件版2008〔含安装方法〕3、机械设计手册-成大先4、机械设计手册单行本全套22本-成大仙主编5、机械设计手册电子版第6版PDF高清版6、机械设计手册2010 阎邦椿主编7、机械设计手册版v3.3.0 安卓版7、机械图纸/模型下载8、新编非标准设备设计手册9、迈迪设计宝2018工作站版10、迈迪工具集V55--2012101811、日本机械设计手册和机械设计计算表格12、现代机械设计手册秦大同谢里阳主编13、新版机器人技术手册[日]日本机器人学会编14、电子工程师必备元器件应用宝典15、电子工程师必备:九大系统电路识图宝典16、德国机械设计手册17、欧姆龙PLC编程软件CXP_9.3_绿色安装版18、全彩图解PLC与变频技术全彩[韩雪涛主编] 2014年版19、solidworks工厂电气类3D零件20、1000个Excel模板Solidworks软件学习班部分视频如何才能快速掌握到这些《标准件的选型和计算方法》呢!怎样才能快速的学会非标设备设计标准件选型计算学习班部分视频在我们的网站学习群内定期更新有《标准件选型计算视频教程》、《solidworks非标设备设计视频》、《solidworks学习视频教程》〔请点击以上课程拿学习视频〕等学习资料!最重要的每天晚上还有直播交流课程。

SOLIDWORKS实例-100多个实例例

SOLIDWORKS实例-100多个实例例
18
图 98 图 98 提示:拉伸底板→拉伸一个小方块→阵列全部方块。
图 99 图 99 提示:拉伸板(拔模 10 度)→拉伸三个圆柱(草图中画三个圆,拉伸时不合并实 体)→圆角圆柱→压凹(选定切除,间隙为 1mm)→圆角上表面→抽壳(厚度 1mm)。
图 100
图 100 提示:拉伸六棱柱→弯曲(扭曲 100 度,基准面 1 剪裁距离 20mm)
图 45
图 46
图 45 提示:画曲线→建立基准面→画圆→凸台/基体扫描(薄壁特征)。
图 46 提示:画曲线→建立多个基准面→凸台/基体放样(薄壁)。
图 47
图 48
图 47 提示:画 3D 草图→圆角→建立基准面→扫描。
图 48 提示:画 3D 草图→圆角→建立基准面→扫描(薄壁特征)。
8
图 49
加厚
②拉伸主体→圆角→拉伸两端立柱→抽壳→切除立柱多余部分。
图 52 提示:旋转圆环→画钩曲线→建立基准面→画截面线→画引导线(在内侧)→扫
描。
图 53
图 54
图 53 提示:①拉伸主体(带方孔)→补充主体→拉伸手把→圆顶。
②拉伸主体(带方孔)→补充主体→旋转手把。
图 54 提示:拉伸底板→圆角→画手把曲线→建立基准面→画手把两端截面→画放样中
图 42 提示:旋转主体→画螺旋线→以螺旋线建立基准面→画截面线→切除扫描螺纹。
7
图 43
图 44
图 43 提示:旋转曲面→加厚。
图 44 提示:①画圆弧→建立两个基准面→在两个基准面上画圆→放样曲面→加厚→切
除多余部分。
②画圆弧→建立两个基准面→在两个基准面上画圆→凸台/基体放样薄壁
→切除多余部分。
图 67

SolidWorks100个经典实例教程.docx

SolidWorks100个经典实例教程.docx

图1提示:①拉伸圆柱T倒内外角T拉伸切槽;。

②拉伸带槽柱体T倒内外角;。

③旋转带倒角圆套T切伸切槽。

图2提示:①拉伸带孔的六边形T倒内角T倒外角;。

②拉伸圆柱套T倒内角T倒外角T拉伸切六边;③旋转带倒角圆柱套T拉伸切六边。

图3提示:①拉伸带孔的六边形T倒内角T倒外角T拉伸切顶槽;②拉伸圆柱套T倒内角T倒外角T拉伸切六边形T拉伸切顶槽;③旋转带倒角的圆柱套T拉伸切六边T拉伸切顶槽。

图4提示:①拉伸圆锥套T拉伸侧耳T切除多余部分T圆角;②旋转圆锥套T拉伸侧耳T切除多余部分T圆角。

图5提示:旋转生成主体T拉伸切横槽T阵列横槽。

图1 图2图5 图6图3 图412图6提示:①拉伸圆柱T 倒角T 拉伸切除圆柱孔;②旋转带倒角圆柱T 拉伸切除圆柱孔。

图7提示:旋转法。

图8示:①旋转阶梯轴(带大端孔)T 拉伸切内六角T 拉伸切外六角T 切小端圆孔;②拉伸阶梯轴T 拉伸切圆柱孔T 拉伸切内六角T 拉伸切外六角T 切小端圆 孔。

图9 图10图9提示:①旋转带球阶梯轴T 拉伸切中孔T 拉伸切横孔T 拉伸切球部槽。

图10提示:①旋转法。

图7 图8图11 图12 图11示:旋转生成轮主体T拉伸切轮幅T拉伸切键槽。

图12提示:旋转主体T切除拉伸孔T切除拉伸槽。

3图13 图14 图13提示:①旋转。

图14提示:①旋转生成带皮带槽的轮主体T拉伸切轮幅T拉伸切键槽。

图15 图16图15提示:①画一个方块T切除拉伸内侧面T拉伸两个柱T切除拉伸外侧面T切除拉伸孔。

图16提示:①旋转生成齿轮主体T切除拉伸键槽T画一个齿的曲线T扫描生成一个齿T阵列其它齿。

②从库中提取T保存零件。

图17 图18 图17提示:旋转主体T切除拉伸孔。

4图18提示:旋转主体T切除拉伸孔。

图19 图20 图19提示:旋转主体T拉伸切除六边形。

图20提示:旋转主体T拉伸切除六边形。

图21 图22图21提示:旋转主体1 T旋转主体2T圆角T拉伸中间方块T切除方块中孔。

SolidWorks多实体设计案例

SolidWorks多实体设计案例

SolidWorks多实体设计案例:桥接使用一个实体将多个不连续的实体连接起来,形成一个单独的实体,这也是多实体环境中常用的设计方法。

在这里提供一个桥接的例子,读者将进一步理解使用桥接设计方法造型的优点。

本例中,读者还将学习使用“多边形”工具绘制多边形。

<1> 打开零件打开“扳手.sldprt”零件,如图1所示,该零件中已经建立了两个特征。

由于特征无法自动合并,因此形成了多实体零件。

图1 “扳手”<2> 绘制草图选择“拉伸1”圆柱的底面作为草图平面,绘制图2所示的草图。

注意两条斜线和圆建立相切关系。

图2 绘制草图<3> 建立拉伸建立拉伸凸台特征,默认情况下【合并结果】复选框是选中的。

由于这里需要合并实体,因此采用默认的选中【合并结果】复选框。

<4> 单独实体展开“实体”文件夹,建立的拉伸特征自动将前面两个不连续的实体进行合并,形成了一个单独的实体。

<5> 绘制多边形在SolidWorks 中,使用“多边形”工具可以绘制正多边形,如正方形、正六边形等。

如图3所示,在PropertyManager 中设定绘制多边形的边的数量和多边形相对于构造线圆的方式。

图3 绘制多边形选择圆柱凸台的顶面绘制草图。

选择下拉菜单中的【工具】|【草图绘制实体】|【多边形】命令,或单击“草图”工具栏中的【多边形】按钮,如图4所示,设定多边形的边数为4,从圆柱凸台的圆心开始绘制正方形。

图4 绘制正方形<6> 几何关系和尺寸选择正方形的一个顶点,与原点建立“水平”几何关系。

标注正方形内切圆的尺寸为17,完全定义草图。

<7> 切除特征建立一个完全贯穿的切除特征,如图5所示。

图5 切除特征<8> 圆角和倒角建立正方形切除特征内部的圆角和倒角(2x45°)特征,注意建立圆角和倒角特征的先后顺序。

<9> 圆角按照图6所示的圆角尺寸,建立模型的铸造圆角。

120个solidworks实例教程

120个solidworks实例教程

120个solidworks实例教程图1 图2图1提示:①拉伸圆柱→倒内外角→拉伸切槽;。

②拉伸带槽柱体→倒内外角;。

③旋转带倒角圆套→切伸切槽。

图2提示:①拉伸带孔的六边形→倒内角→倒外角;。

②拉伸圆柱套→倒内角→倒外角→拉伸切六边;。

③旋转带倒角圆柱套→拉伸切六边。

图3 图4图3提示:①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽;②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽;③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。

图4提示:①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角;②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。

图5 图6图5提示:旋转生成主体→拉伸切横槽→阵列横槽。

图6提示:①拉伸圆柱→倒角→拉伸切除圆柱孔;②旋转带倒角圆柱→拉伸切除圆柱孔。

图7 图8图7提示:旋转法。

图8示:①旋转阶梯轴(带大端孔)→拉伸切内六角→拉伸切外六角→切小端圆孔;②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。

图9 图10图9提示:①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。

图10提示:①旋转法。

图11 图12 图11示:旋转生成轮主体→拉伸切轮幅→拉伸切键槽。

图12提示:旋转主体→切除拉伸孔→切除拉伸槽。

图13 图14图13提示:①旋转。

图14提示:①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。

图15 图16图15提示:①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。

图16提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。

②从库中提取→保存零件。

图17 图18图17提示:旋转主体→切除拉伸孔。

图18提示:旋转主体→切除拉伸孔。

图19 图20图19提示:旋转主体→拉伸切除六边形。

图20提示:旋转主体→拉伸切除六边形。

图21 图22图21提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

图22提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

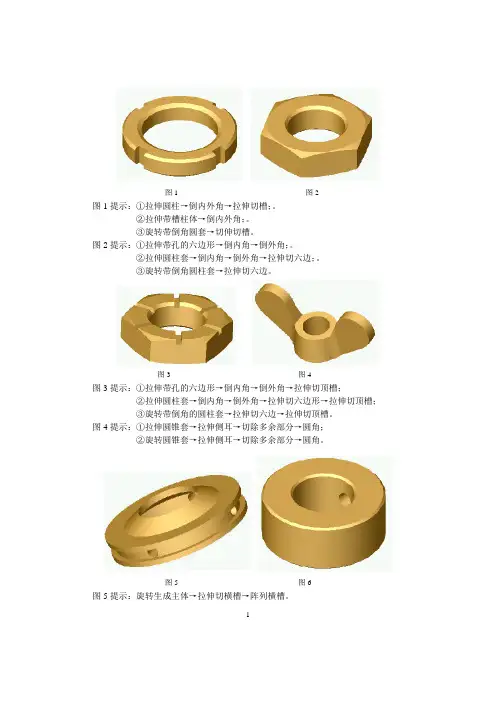

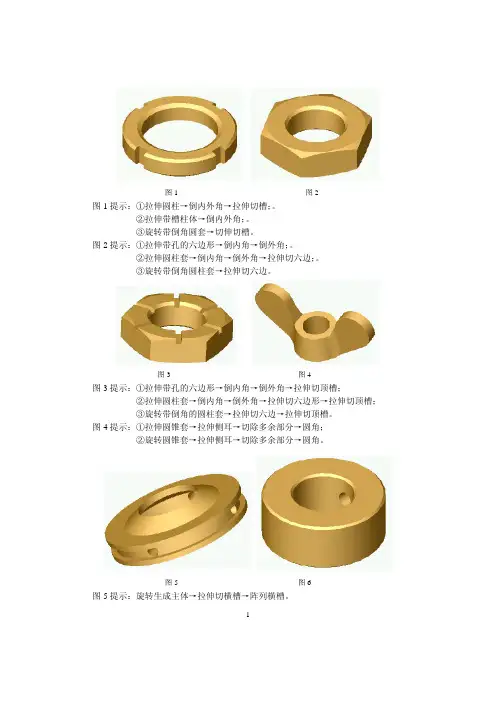

图1 图2图1提示:①拉伸圆柱→倒内外角→拉伸切槽;。

②拉伸带槽柱体→倒内外角;。

③旋转带倒角圆套→切伸切槽。

图2提示:①拉伸带孔的六边形→倒内角→倒外角;。

②拉伸圆柱套→倒内角→倒外角→拉伸切六边;。

③旋转带倒角圆柱套→拉伸切六边。

图3 图4图3提示:①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽;②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽;③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。

图4提示:①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角;②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。

图5 图6图5提示:旋转生成主体→拉伸切横槽→阵列横槽。

1图6提示:①拉伸圆柱→倒角→拉伸切除圆柱孔;②旋转带倒角圆柱→拉伸切除圆柱孔。

图7 图8图7提示:旋转法。

图8示:①旋转阶梯轴(带大端孔)→拉伸切内六角→拉伸切外六角→切小端圆孔;②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。

图9 图10图9提示:①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。

图10提示:①旋转法。

图11 图12图11示:旋转生成轮主体→拉伸切轮幅→拉伸切键槽。

图12提示:旋转主体→切除拉伸孔→切除拉伸槽。

2图13 图14图13提示:①旋转。

图14提示:①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。

图15 图16图15提示:①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。

图16提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。

②从库中提取→保存零件。

图17 图18图17提示:旋转主体→切除拉伸孔。

3图18提示:旋转主体→切除拉伸孔。

图19 图20图19提示:旋转主体→拉伸切除六边形。

图20提示:旋转主体→拉伸切除六边形。

图21 图22图21提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

图22提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

图23 图24图23提示:旋转。

图24提示:旋转主体1→建立基准面→旋转主体2→圆角→拉伸中间方块→切孔。

4图25 图26图25提示:旋转主体→拉伸切除。

图26提示:旋转主体→拉伸切除→切除内孔环台。

图27 图28图27提示:拉伸主体→切除外形→切除内孔。

图28提示:旋转。

图29 图30图29提示:旋转中间球(带平面、带孔)→旋转轮幅→阵列轮幅→旋转轮缘→旋转手把。

图30提示:拉伸底板→沿底板画一直线草图→过直线建立一个斜基准面→画草图→拉伸凸起→切孔。

5图31 图32图31提示:拉伸主体→倒角。

图32提示:拉伸主体→切孔。

图33 图34图33提示:①旋转带球面圆锥面圆柱→拉伸切槽→画圆柱螺旋线→画圆锥螺旋线→扫描切槽。

图34提示:生成螺旋线→在螺旋线端部建立基准面→画空间直线和圆弧→过度圆弧→组合曲线→以柱螺旋线建立基准面→在基准面上画圆→扫描生成弹簧。

或采用放样法。

图35 图36图35提示:①拉伸六棱柱→拉伸圆柱→画螺旋线→扫描切螺纹;②旋转阶梯轴→切六棱柱→→画螺旋线→扫描切螺纹。

图36提示:①旋转带球圆柱体→拉伸切球平面→拉伸切圆柱孔→画螺旋线→扫描切螺纹;6②旋转球→拉伸圆柱→拉伸切球平面→拉伸切圆柱孔→画螺旋线→扫描切螺纹。

图37 图38图37提示:对立两个基准面→在两个基准面上画圆→生成两个锥螺旋线→组合曲线→垂直于螺旋线建立基准面→画弹簧截面→扫描生成弹簧锥度螺旋线。

图38提示:旋转主体→画螺旋线→生成基准面→画截面草图→切除扫描螺纹。

图39 图40图39提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿槽的曲线→扫描生成一个齿槽→阵列其它齿槽。

(可在装配体中直接从库中调用保存零件)。

图40提示:①旋转生成齿轮主体→切除拉伸键槽→生成两个基准面→分别在两个基准面内画一个齿槽的曲线→放样扫描生成一个齿槽→阵列其它齿槽。

(从库中调用同上)。

图41 图42图41提示:拉伸主体→画齿形线→生成一个齿→阵列。

(可从库中调用后切除)。

图42提示:旋转主体→画螺旋线→以螺旋线建立基准面→画截面线→切除扫描螺纹。

7图43 图44图43提示:旋转曲面→加厚。

图44提示:①画圆弧→建立两个基准面→在两个基准面上画圆→放样曲面→加厚→切除多余部分。

②画圆弧→建立两个基准面→在两个基准面上画圆→凸台/基体放样薄壁→切除多余部分。

图45 图46图45提示:画曲线→建立基准面→画圆→凸台/基体扫描(薄壁特征)。

图46提示:画曲线→建立多个基准面→凸台/基体放样(薄壁)。

图47 图48图47提示:画3D草图→圆角→建立基准面→扫描。

图48提示:画3D草图→圆角→建立基准面→扫描(薄壁特征)。

8图49 图50图49提示:画曲线→建立基准面→画圆→扫描曲面→画直线→建立基准面→扫描曲面→剪裁曲面→组合曲面→圆角→加厚。

图50提示:画圆→生成螺旋线→画过度线→组合曲线→凸台扫描(薄壁特征)。

图51 图52图51提示:①扫描主体曲面→拉伸一端曲面→拉伸另一端曲面→剪裁曲面→凸台/基体加厚②拉伸主体→圆角→拉伸两端立柱→抽壳→切除立柱多余部分。

图52提示:旋转圆环→画钩曲线→建立基准面→画截面线→画引导线(在内侧)→扫描。

图53 图54图53提示:①拉伸主体(带方孔)→补充主体→拉伸手把→圆顶。

②拉伸主体(带方孔)→补充主体→旋转手把。

图54提示:拉伸底板→圆角→画手把曲线→建立基准面→画手把两端截面→画放样中心线→凸台/基体放样→切除多余部分。

9图55 图56图55提示:旋转主体→等距曲面→对立基准面→画一个弧形封闭轮廓→切除到等距到面→镜象→阵列。

图56提示:旋转主体→等距曲面→对立基准面→画一个弧形封闭轮廓→拉伸到等距到面→镜象→阵列。

图57 图58图57提示:旋转主体→投影曲线→建立基准面→画截面线→扫描→阵列。

图58提示:画路径曲线→建立基准面→画截面线→扫描。

图59 图60图59提示:旋转主体→切除文字。

图60提示:画一曲线→建立基准面→画杆截面→放样杆→建立基准面→拉伸一端→拉伸另一端。

10图61 图62图61提示:拉伸主体→圆角→以上面为基准画小柱草图→拉伸到底面。

图62提示:拉伸(或旋转)主体阶梯轴→画一条螺旋线→以螺旋线建立基准面→画螺纹截面→扫描一条螺纹→阵列→切除多余部分。

图63 图64图63提示:建立基准面→画两端草图→画引导线→簇样→切除大端。

图64提示:拉伸两柱→拉伸一个横柱→圆角→阵列。

图65 图66图65提示:画两个截面→画两条引导线→放样→抽壳→切除多余部分。

图66提示:拉伸(或旋转)大圆盘→画一条半径线(与大圆盘半径相等)→以半径线对称夹角为30度的2条构造线(端点到与大圆盘相切处)→以该半径线建立基准面→画一11个三角形→画一个三角形顶点到盘中心的线(作为扫描路径线)→拉伸扫描(三角形为轮廓线)拉伸切除多余部分(两个方向完全贯穿)→圆周阵列(选择扫描特征、切除特征和据新华社电特征)12个→旋转阶梯轴→圆角(变半径、外缘5、内缘3)→外圆圆角5。

图67 图68图67提示:画中心杆(中心)轨迹→建立两个基准面→画圆草图→扫描中心杆(薄壁特征)在一个基准面上拉伸带孔方板→在另一个基准面上拉伸另一个方板。

图68提示:绘缺点3D封闭曲线→建立基准面→画圆草图→扫描。

图69 图70图69提示:画弯管中心轨迹→建立基准面→画圆草图→扫描弯管→拉伸法兰。

图70提示:旋转主体→生成筋板→切孔→倒角。

图71 图72图71提示:拉伸两端圆柱(两侧对称)→拉伸中间杆(两侧对称)→圆角→倒角。

12图72提示:旋转轴→建立基准面→切除键槽。

图73 图74切阶梯孔。

图74提示:旋转主体→切孔。

图73提示:旋转主体→切横孔→图76 图75提示:旋转。

图76提示:拉伸侧板→拉伸底板→拉伸圆柱→盘板→切孔。

图75图77 图78图77提示:拉伸底板→建立基准面→拉伸斜圆柱→切孔。

图78提示:拉伸底板→拉伸上部→抽壳→拉伸法兰→切孔。

13图79 图80图79提示:旋转→切孔。

图80提示:拉伸底板→拉伸底板凸台→拉伸圆柱→拉伸侧圆柱→切中孔→切横孔→切底板孔。

图81 图82图81提示:拉伸中间圆套→切键槽→旋转一个手把→阵列。

图82提示:拉伸大板→拉伸半圆体→旋转中间圆柱→拉伸小板→切中孔→切方槽。

图83 图84图83提示:右侧板→拉伸侧圆柱→切侧圆柱孔→拉伸上板→拉伸上小板体→切小板中间部分→切小板孔→拉伸上圆柱→切上圆柱孔。

图84提示:拉伸主体→拉伸底板→拉伸上沿→拉伸一侧轴承座圆柱→加筋板→拉伸固定板→切轴承孔→切轴承压盖孔→镜象另一半→切底板孔→切连接孔→生成分隔线→拔模固定板。

14图85 图86图85提示:拉伸主体→圆角主体→抽壳主体→拉伸底沿→拉伸侧固定板→拉伸一侧轴承座→切一侧轴承孔→拉伸固定板→拔模固定板→加轴承压盖孔→加筋板→镜象另一半→拉伸顶部圆柱→切顶部小孔→切底板孔。

图86提示:拉伸竖圆柱体→旋转横圆套→切竖圆柱孔→拉伸左叉→切左叉外形→拉伸中间横板→拉伸右叉→切右叉外形→旋转切叉孔加筋。

图87 图88图87提示:拉伸方块→在事侧面抽壳→旋转竖圆柱→建立基准面→旋转右圆柱套→切竖圆柱孔→切底法兰孔→切右法兰孔→圆角。

图88提示:旋转180度主体(带圆角)→拉伸一全侧耳→切除台阶→倒角→圆角→镜象→旋转中间凸台(带孔)→圆角中间凸台。

图89 图90图89提示:拉伸底板(带孔)→拉伸底板凸台→圆角底板→拉伸上板→切上板孔→切15除上板。

图90提示:旋转主体→切孔。

图91图91提示:按主视图画一个草图→退出草图→用转换实体引用拉伸侧板→拉伸上板外廓→拉伸上板凸台→切除上板方孔→拉伸底板→切底板孔→隐藏无用草图。

图9216图92提示:画椭圆草图→画截面草图→扫描→画右切除草图(带回转中心线)→旋转切除。

图93图93提示:按俯视图画一个草图→用转换法再画底面草图→建立顶部基准面→用转换法再画上面草图→放样实体→用覃图引用法在实体上部凸台底部草图→带拔模拉伸→隐藏无用草图。

图94图94提示:旋转底部圆台→拉伸筋板→旋转切除上部球面。

17图95图95提示:拉伸立方体→分别画两头半圆草图(两个草图)→画两个导导线草图(两个草图)→放样曲面(用两条引导线)→用曲面切除→隐藏曲面。

图96图96提示:画一段螺旋线→画叶片草图→沿螺旋线扫描叶片→切除叶片→旋转风扇中间体→阵列三个叶片。

图97图97提示:旋转主体→加一个筋板→阵列三个筋板。

18图98图98提示:拉伸底板→拉伸一个小方块→阵列全部方块。

图99图99提示:拉伸板(拔模10度)→拉伸三个圆柱(草图中画三个圆,拉伸时不合并实体)→圆角圆柱→压凹(选定切除,间隙为1mm)→圆角上表面→抽壳(厚度1mm)。
