最新模电数电复习题(已整理)

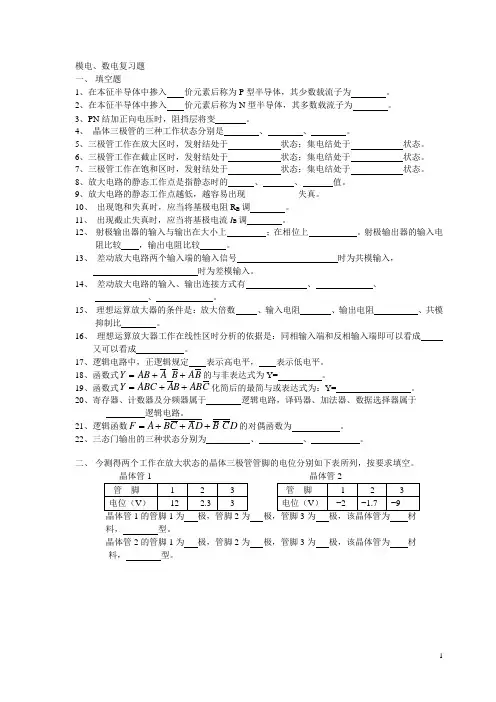

模电数电复习题
模电、数电复习题一、 填空题1、在本征半导体中掺入 价元素后称为P 型半导体，其少数载流子为 。
2、在本征半导体中掺入 价元素后称为N 型半导体，其多数载流子为 。
3、PN 结加正向电压时，阻挡层将变 。
4、 晶体三极管的三种工作状态分别是 、 、 。
5、三极管工作在放大区时，发射结处于 状态；集电结处于 状态。
6、三极管工作在截止区时，发射结处于 状态；集电结处于 状态。
7、三极管工作在饱和区时，发射结处于 状态；集电结处于 状态。
8、放大电路的静态工作点是指静态时的 、 、 值。
9、放大电路的静态工作点越低，越容易出现 __________ 失真。
10、 出现饱和失真时，应当将基极电阻R B 调 。
11、 出现截止失真时，应当将基极电流I B 调 。
12、 射极输出器的输入与输出在大小上 ；在相位上 。
射极输出器的输入电阻比较 ，输出电阻比较 。
13、 差动放大电路两个输入端的输入信号 时为共模输入， 时为差模输入。
14、 差动放大电路的输入、输出连接方式有 、 、、 。
15、 理想运算放大器的条件是：放大倍数 、输入电阻 、输出电阻 、共模抑制比 。
16、 理想运算放大器工作在线性区时分析的依据是：同相输入端和反相输入端即可以看成 又可以看成 。
17、逻辑电路中，正逻辑规定 表示高电平， 表示低电平。
18、函数式B A AB Y ++=Y= 。
19、函数式C AB B A ABC Y ++=化简后的最简与或表达式为：Y= 。
20、寄存器、计数器及分频器属于 逻辑电路，译码器、加法器、数据选择器属于逻辑电路。
21、逻辑函数D C B D A C B A F +++=的对偶函数为 。
22、三态门输出的三种状态分别为 、 、 。
二、 今测得两个工作在放大状态的晶体三极管管脚的电位分别如下表所列，按要求填空。
晶体管1的管脚1为 极，管脚2为 极，管脚3为 极，该晶体管为 材 料， 型。
晶体管2的管脚1为 极，管脚2为 极，管脚3为 极，该晶体管为 材料， 型。
模电数电复习题(已整理)
第1章 常用半导体器件自测题三、写出图Tl.3 所示各电路的输出电压值，设二极管导通电压U D =0.7V 。
图T1.3解：U O1=1.3V , U O2=0V , U O3=-1.3V , U O4=2V , U O5=1.3V , U O6=-2V 。
四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，β=100，U BE =0.7V 。
试问：(1)R b =50k Ω时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。
图T1.5(2)∵ 2.86CC BECS cV U I mA R -==， /28.6BS CS I I A βμ==∴45.5BB BEb BSV U R k I -==Ω习题1.2电路如图P1.2 所示，已知10sin i u t ω=(V )，试画出i u 与o u 的波形。
设二极管导通电压可忽略不计。
图P1.2 解图P1.2解：i u 与o u 的波形如解图Pl.2所示。
1.3电路如图P1.3所示，已知t u i ωsin 5=(V )，二极管导通电压U D =0.7V 。
试画出i u 与o u 的波形图，并标出幅值。
图P1.3 解图P1.3解：波形如解图Pl.3所示。
第2章 基本放大电路2.7电路如图P2.7所示，晶体管的β=80 ，'100bb r =Ω。
分别计算L R =∞和3L R k =Ω时的Q点、uA 、iR 和oR。
图P2.6 图P2.7解：在空载和带负载情况下，电路的静态电流、be r 均相等，它们分别为： 22CC BEQBEQ BQ bsV U U I A R R μ-=-≈1.76CQ BQ I I mA β=≈'26(1)1.3be bb EQmVr r k I β=++≈Ω 空载时，静态管压降、电压放大倍数、输入电阻和输出电阻分别为： 6.2CEQ CC CQ c U V I R V =-≈； 308cu beR A r β=-≈-// 1.3i b be be R R r r k =≈≈Ω； 93beus u be sr A A r R ≈⋅≈-+5o c R R k ==Ω3L R k =Ω时，静态管压降、电压放大倍数分别为：(//) 2.3LCEQ CC CQ c L L cR U V I R R V R R =-≈+(//)115c L u beR R A r β=-≈- 34.7beus u be sr A A r R ≈⋅≈-+// 1.3i b be be R R r r k =≈≈Ω 5o c R R k ==Ω2.9 已知图P2.9所示电路中，晶体管β=100，be r =1.4kΩ。
数电与模电试题及答案
数电与模电试题及答案一、选择题1. 数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 在模拟电路中，以下哪个元件不是基本的模拟元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D二、填空题1. 数字电路中，一个基本的逻辑门至少需要________个输入端。
答案：22. 模拟电路中，放大器的基本功能是________信号。
答案：放大三、简答题1. 请简述数字电路与模拟电路的主要区别。
答案：数字电路主要处理离散的数字信号，使用二进制逻辑进行运算和处理，而模拟电路处理的是连续变化的模拟信号，通常用于信号的放大、滤波等。
2. 列举至少三种常用的数字逻辑门，并说明它们的功能。
答案：与门（AND）：只有所有输入都为高电平时，输出才为高电平；或门（OR）：只要有一个输入为高电平，输出就为高电平；非门（NOT）：输出是输入的反相。
四、计算题1. 给定一个数字逻辑电路，输入A=0，B=1，C=0，D=1，电路包含两个逻辑门：一个与门和一个或门。
与门的输入是A和B，或门的输入是与门的输出和C。
求最终输出。
答案：首先，与门的输出是A AND B，即0 AND 1 = 0。
然后，或门的输入是与门的输出和C，即0 OR 0 = 0。
所以最终输出是0。
五、分析题1. 假设有一个模拟电路，其中包含一个串联的电阻和电容。
如果输入信号的频率增加，电路的阻抗将如何变化？答案：当输入信号的频率增加时，电容的阻抗会降低，因为电容对高频信号的阻碍作用减小。
由于电阻的阻抗不随频率变化，整个电路的总阻抗会降低。
六、设计题1. 设计一个简单的数字电路，实现2位二进制数的加法运算。
答案：可以使用两个全加器（Full Adder）来实现2位二进制数的加法运算。
每个全加器负责一位的加法，并且可以处理进位。
将两个全加器的进位输入分别连接到前一位的输出，即可实现2位二进制数的加法。
(完整版)《模拟电子技术》复习题10套及答案
《模拟电子技术》复习题一一、填空题1、在N型半导体中，多数载流子是；在P型半导体中，多数载流子是。
2、场效应管从结构上分为结型和两大类，它属于控制性器件。
3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入（共射、共集、共基）组态放大电路。
4、在多级放大器中，中间某一级的电阻是上一级的负载。
5、集成运放应用电路如果工作在线性放大状态，一般要引入____________。
6、根据下图中各三极管的电位，判断它们所处的状态分别为_________、_________、_________。
7、正弦波振荡电路通常由，，和四部分组成。
二、选择题1、利用二极管的（）组成整流电路。
A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入（）后形成的杂质半导体。
A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示，其类型为( )场效应管。
A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型图2－10 4、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝-4Ｖ，V 2＝-1.2Ｖ，V 3＝-1.4Ｖ，试判别管子的三个管脚分别是（ ）。
A 1：ｅ、2：ｂ、3：ｃB 1：ｃ、2：e 、3：ｂC 1：ｃ、2：ｂ、3：ｅD 其它情况 5、集成运放中间级的作用是（ ）。
A 提高共模抑制比 B 提高输入电阻 C 提高放大倍数 D 提供过载保护 6、根据相位平衡条件，判断图2-6所示振荡电路中（ ）发生振荡。
A 可能 B 不能7、差模信号电压是两个输入信号电压（ ）的值。
A 差 B 和 C 算术平均8、在单相桥式整流电容滤波电路中，已知变压器二次电压有效值U 2＝24V ，设二极管为理想二极管，用直流电压表测得R L 的电压值约为21.6V ，问电路的现象是( )。
A 正常工作情况 B R L 开路 C C 开路 D 一个二极管和C 开路 E 一个二极管开路 F 其它情况9、某仪表放大电路，要求输入电阻大，输出电流稳定，应选（ ）负反馈。
数电与模电试题及答案
数电与模电试题及答案以下是数电与模电试题及答案：试题一：数字电路设计1. 设计一个4位二进制加法器，使用全加器实现。
给出电路原理图和真值表。
答案：电路原理图：```A[3] ──➤ ┌───────┐A[2] ──➤ │ │A[1] ──➤ │ Full │A[0] ──➤ │adder │B[3] ──➤ │ │B[2] ──➤ └───────┘B[1] ──➤ │B[0] ──➤ │└───────┐ │ ┌───────┐│ ──➤ │ XOR ││ ┌───────┐ ├─────┤300 ├─➤ │ XOR │ │ XOR ││ ├─────┬─┤ ├─────┤│ ──➤ AND │ 500 ├─➤ AND ││ ├─────┼─┤ ├─────┤700 ├─➤ │ OR │ │ XOR ││ ├─────┴─┤ ├─────┤│ ──➤ AND │ 100 ├─➤ OR ││ ├─────┬─┤ ├─────┤900 ├─➤ │ OR │ │ OR ││ └───────┘ └───────┘Sum[3] ─────➤ ┌───────┐Sum[2] ─────➤ │ │Sum[1] ─────➤ │ XOR │Sum[0] ─────➤ │ │└───────┘```真值表：```Inputs OutputsA[3] A[2] A[1] A[0] B[3] B[2] B[1] B[0] Sum[3] Sum[2] Sum[1] Sum[0] 0 0 0 0 0 0 0 0 0 0 0 00 0 0 1 0 0 0 1 0 0 0 10 0 1 0 0 0 1 0 0 0 1 00 0 1 1 0 0 1 1 0 0 1 10 1 0 0 0 1 0 0 0 1 0 00 1 0 1 0 1 0 1 0 1 0 10 1 1 0 0 1 1 0 0 1 1 00 1 1 1 0 1 1 1 0 1 1 11 0 0 0 1 0 0 0 1 0 0 01 0 0 1 1 0 0 1 1 0 0 11 0 1 0 1 0 1 0 1 0 1 01 0 1 1 1 0 1 1 1 0 1 11 1 0 0 1 1 0 0 1 1 0 01 1 0 1 1 1 0 1 1 1 0 11 1 1 0 1 1 1 0 1 1 1 01 1 1 1 1 1 1 1 1 1 1 1```试题二：模拟电路设计2. 设计一个放大器电路，将输入信号电压放大10倍。

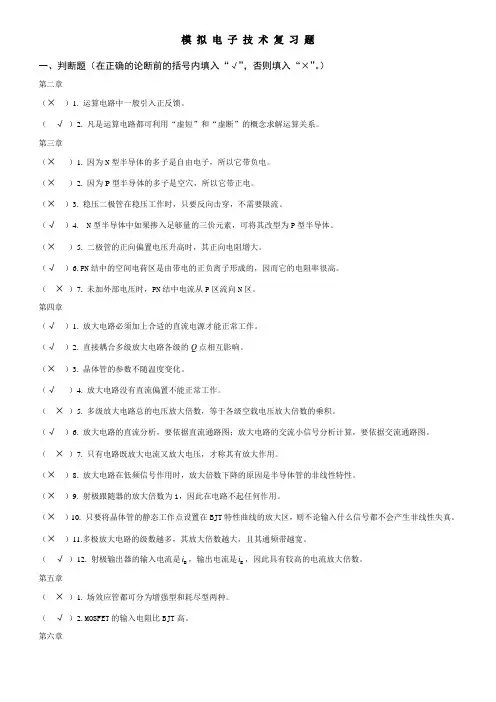

(完整版)模拟电子技术复习题(含答案)
模 拟 电 子 技 术 复 习 题一、判断题（在正确的论断前的括号内填入“√”，否则填入“×”。
）第二章（× ）1. 运算电路中一般引入正反馈。
（ √ ）2. 凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。
第三章（× ）1. 因为N 型半导体的多子是自由电子，所以它带负电。
（× ）2. 因为P 型半导体的多子是空穴，所以它带正电。
（× ）3. 稳压二极管在稳压工作时，只要反向击穿，不需要限流。
（√ ）4. N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
（× ）5. 二极管的正向偏置电压升高时，其正向电阻增大。
（√ ）6. PN 结中的空间电荷区是由带电的正负离子形成的，因而它的电阻率很高。
（ × ）7. 未加外部电压时，PN 结中电流从P 区流向N 区。
第四章（√ ）1. 放大电路必须加上合适的直流电源才能正常工作。
（√ ）2. 直接耦合多级放大电路各级的Q 点相互影响。
（× ）3. 晶体管的参数不随温度变化。
（√ ）4. 放大电路没有直流偏置不能正常工作。
（ × ）5. 多级放大电路总的电压放大倍数，等于各级空载电压放大倍数的乘积。
（√ ）6. 放大电路的直流分析，要依据直流通路图；放大电路的交流小信号分析计算，要依据交流通路图。
（ × ）7. 只有电路既放大电流又放大电压，才称其有放大作用。
（× ）8. 放大电路在低频信号作用时，放大倍数下降的原因是半导体管的非线性特性。
（× ）9. 射极跟随器的放大倍数为1，因此在电路不起任何作用。
（× ）10. 只要将晶体管的静态工作点设置在BJT 特性曲线的放大区，则不论输入什么信号都不会产生非线性失真。
（× ）11.多极放大电路的级数越多，其放大倍数越大，且其通频带越宽。
（ √ ）12. 射极输出器的输入电流是B i ，输出电流是E i ，因此具有较高的电流放大倍数。
电子技术基础(数电、模电)复习资料
电子技术基础（数电、模电） 复习资料一 、填空题1． N 型半导体中的多数载流子是 ，少数载流子是 ， P 型半导体中的多数载流子是 ，少数载流子是 。
答案：自由电子、空穴、空穴、自由电子2. 二级管的伏安特性可分为 、 和三部分来说明。
答案：正向特性、反向特性、反向击穿特性 3. 使用环路增益波特图判断是否处在自激状态： 稳定状态时 、自激状态时 、 临界状态时 。
答案： 、4. 多级放大电路的常用耦合方式有 、 和 。
答案：阻容耦合、直接耦合、变压器耦合5. 放大电路有 、 和三种工作状态答案：甲类工作状态、甲乙类工作状态、乙类工作状态6. 理想运算放大器工作在线性区时满足“虚短”和“虚断”，“虚短”是 指 ，用公式表达为 ，“虚断”是指 用公式表达为 。
答案：理想运放的差模输入电压等于零、 、 理想运放的输入电流等于零、 。
7. 按输入电压允许的极性分类，乘法运算电路可分为 、 和 。
答案：四象限乘法电路、二象限乘法电路、单象限乘法电路8. 正弦波振荡电路是指电路本身能自动产生特定 、 和 的正弦波信号。
答案：频率、振幅、稳定度9. n 个变量的逻辑函数最多可有 个最小项。
答案： 10.与非门的电压传输特性可分为 、 、 和 四个区段。
答案：截止区、线性区、转折区、饱和区1. 集成运算放大器通常由 、 、 和 四部分组成。
答案：输入级、中间级、输出级、偏置电路2. 放大电路的频率特性是指在输入正弦信号幅值不变的情况下，放大电路输出信号的 和 随频率变化的关系，以频率特性图中间平坦部分为准，将频率特性分为 、 和 。
答-+=u u 0==-+i i n2dB G f f m o c 0,<>dB G f f m o c 0,><dBG f f m o c 0,==案： 幅值、相位、中频区、低频区、高频区3. 产生正弦波振荡的幅度平衡条件和相位平衡条件表示为和 。
(完整版)模电综合复习题
中国石油大学（华东）现代远程教育《模拟电子技术》综合复习资料第一章常用半导体器件 dfadasfds 一、选择 sdasdasda1、在晶体管放大电路中，测得晶体管 的各个电极 的电位如下图所示，该晶体管 的类型是 [ A ] asdasdasdasdasd A. B. C. D.NPN 型硅管 PNP 型硅管 NPN 型锗管 PNP 型锗管2V 6V 1.3V2、三极管各个电极 的对地电位如下图所示，可判断其工作状态是[ D ] asdasdasdasA.饱和B.放大C.截止D.已损坏3 、在如下图所示电路中，当电源V=5V 时，测得 I=1mA 。
若把电源电压调整到 V=10V ，则电流 的大小将是 [ C ]A.I=2mA C.I>2mAB.I<2mA D.不能确定4 、在杂质半导体中，多数载流子 的浓度主要取决于[ B ]A.温度B.掺杂工艺C.杂质浓度D.晶体缺陷5、二极管 的主要特性是A.放大特性 [ C ]B. 恒温特性 恒流特性C.单向导电特性D.6、温度升高时，晶体管 的反向饱和电流 A.增大7 、下列选项中，不属三极管 的参数是 I CBO将 [ B ]B.减少C.不变D.不能确定[ B ]A.电流放大系数βB.最大整流电流 I FC.集电极最大允许电流I CMD.集电极最大允许耗散功率 PCM8、温度升高时，三极管 的β值将 A.增大9、在 N 型半导体中，多数载流子是[ A ]B.减少C.不变D. 不能确定[ A ]A. 电子B. 空穴C.离子D. 杂质10、下面哪一种情况二极管的单向导电性好[ A ]A.正向电阻小反向电阻大C.正向电阻反向电阻都小B.D.正向电阻大反向电阻小正向电阻反向电阻都大11、在 P型半导体中，多数载流子是[ B ]A. 电子B. 空穴C. 离子D. 杂质四、 asdasdsafsdafsadfas在某放大电路中，晶体管三个电极的电流下图所示。
模电数电笔试题及答案
模电数电笔试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的输入端通常使用：A. 差分放大器B. 共射放大器C. 共基放大器D. 共集电极放大器答案：A2. 数字电路中，与门的逻辑表达式是：A. A + BB. A * BC. A - BD. A / B答案：B3. 以下哪个元件不是模拟电路中的元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D4. 在数字电路中，一个触发器的输出Q与输入D的关系是：A. Q = DB. Q = ¬ DC. Q = D'D. Q = D + D5. 模拟电路中，放大器的增益通常用以下哪个参数表示？A. 电阻值B. 电容值C. 电压增益D. 电流增益答案：C6. 在数字电路中，一个D触发器的时钟输入端的信号是：A. 正脉冲B. 负脉冲C. 正弦波D. 锯齿波答案：A7. 模拟电路中，滤波器的作用是：A. 放大信号B. 衰减信号C. 过滤噪声D. 产生振荡答案：C8. 在数字电路中，一个计数器的输出Q0、Q1、Q2、Q3表示的是：A. 十进制数B. 二进制数C. 八进制数D. 十六进制数答案：B9. 模拟电路中，理想运算放大器的输入阻抗是：B. 无穷大C. 零D. 负值答案：B10. 数字电路中，一个寄存器的输出Q与输入D的关系是：A. Q = DB. Q = ¬ DC. Q = D'D. Q = D + D答案：A二、填空题（每题2分，共20分）1. 在模拟电路中，理想运算放大器的输出阻抗是______。
答案：零2. 数字电路中的逻辑门电路包括与门、或门、非门、______。
答案：异或门3. 在模拟电路中，电压跟随器的电压增益是______。
答案：14. 数字电路中，一个D触发器的时钟输入端的信号是______。
答案：正脉冲5. 模拟电路中，滤波器的截止频率是指______。
答案：通过频率6. 数字电路中，一个计数器的输出Q0、Q1、Q2、Q3表示的是______进制数。
最新数电考试题及答案
最新数电考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，以下哪个逻辑门可以实现非逻辑功能？A. 与门B. 或门C. 与非门D. 异或门答案：C2. 下列哪个不是触发器的类型？A. SR触发器B. JK触发器C. D触发器D. XOR触发器答案：D3. 一个4位二进制计数器，其计数范围是多少？A. 0到7B. 0到15C. 0到255D. 0到1023答案：C4. 在数字电路中，一个稳定的触发器应该具有什么特性？A. 亚稳态B. 双稳态C. 单稳态D. 无稳态答案：B5. 以下哪个不是数字电路中的存储元件？A. 触发器B. 寄存器C. 计数器D. 运算放大器答案：D6. 在数字电路设计中，以下哪个不是布尔代数的基本运算？A. 与运算B. 或运算C. 非运算D. 乘法运算答案：D7. 一个8位二进制数，其最大值是多少？A. 255B. 256C. 511D. 1023答案：A8. 在数字电路中，一个D触发器的输出Q在时钟信号上升沿时的状态如何变化？A. 保持不变B. 翻转C. 变为0D. 变为1答案：B9. 以下哪个不是数字电路中的逻辑门？A. 与门B. 或门C. 门D. 非门答案：C10. 在数字电路中，一个3线到8线解码器的输入线数量是多少？A. 3B. 4C. 5D. 6答案：A二、填空题（每题2分，共20分）1. 在数字电路中，一个稳定的触发器应该具有__双稳态__特性。
2. 一个4位二进制计数器的计数范围是从__0__到__15__。
3. 数字电路中的存储元件包括触发器、__寄存器__和计数器。
4. 布尔代数的基本运算包括与运算、或运算和__非运算__。
5. 一个8位二进制数的最大值是__255__。
6. 在数字电路中，一个D触发器的输出Q在时钟信号上升沿时会__翻转__。
7. 数字电路中的逻辑门不包括__乘法运算__。
8. 一个3线到8线解码器的输入线数量是__3__。
9. 在数字电路中，一个稳定的触发器不应该处于__亚稳态__。
(完整版)数电各章复习题及答案
第1章 逻辑代数基础一、选择题（多选题）1．以下代码中为无权码的为 。
A. 8421BCD 码B. 5421BCD 码C. 余三码D. 格雷码2．一位十六进制数可以用 位二进制数来表示。
A. １B. ２C. ４D. 163．十进制数25用8421BCD 码表示为 。
A.10 101B.0010 0101C.100101D.101014．与十进制数（53.5）10等值的数或代码为 。
A.(0101 0011.0101)8421BCDB.(35.8)16C.(110101.1)2D.(65.4)85.与八进制数(47.3)8等值的数为：A. (100111.011)2B.(27.6)16C.(27.3 )16D. (100111.11)26.常用的B C D 码有 。
A.奇偶校验码B.格雷码C.8421码D.余三码7.与模拟电路相比，数字电路主要的优点有 。
A.容易设计B.通用性强C.保密性好D.抗干扰能力强8. 逻辑变量的取值１和０可以表示： 。
A.开关的闭合、断开B.电位的高、低C.真与假D.电流的有、无9．求一个逻辑函数F 的对偶式，可将F 中的 。
A .“·”换成“+”，“+”换成“·”B.原变量换成反变量，反变量换成原变量C.变量不变D.常数中“0”换成“1”，“1”换成“0”E.常数不变10. A+BC= 。
A .A +B B.A +C C.（A +B ）（A +C ） D.B +C11.在何种输入情况下，“与非”运算的结果是逻辑0。
A ．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是112.在何种输入情况下，“或非”运算的结果是逻辑0。
A ．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为113.以下表达式中符合逻辑运算法则的是 。
A. C ·C =C 2B.1+1=10C.0<1D.A +1=114. 当逻辑函数有n 个变量时，共有 个变量取值组合？A. nB. 2nC. n 2D. 2n15. 逻辑函数的表示方法中具有唯一性的是 。
数电模电考研试题及答案
数电模电考研试题及答案一、选择题（每题5分，共20分）1. 在数字电路中，以下哪个逻辑门是实现“与”逻辑的？A. 非门B. 或门C. 与门D. 异或门答案：C2. 模拟电路中，理想运算放大器的输入阻抗是：A. 有限值B. 无穷大C. 零D. 负值答案：B3. 在数字电路中，以下哪个术语表示一个信号的高电平？A. 0VB. 低电平C. 逻辑0D. 逻辑1答案：D4. 模拟电路中，二极管的正向导通电压通常在：A. 0.2VB. 0.7VC. 1.5VD. 3.3V答案：B二、填空题（每题5分，共20分）1. 在数字电路中，一个D触发器的输出Q与输入D的关系是______。
答案：Q=D2. 模拟电路中，一个理想的电压源的输出电压与负载阻抗______。
答案：无关3. 在数字电路中，一个4位二进制计数器的最大计数是______。
答案：154. 模拟电路中，一个电容的充电时间常数τ等于电容值C与充电电阻R的______。
答案：乘积三、简答题（每题10分，共40分）1. 简述数字电路与模拟电路的主要区别。
答案：数字电路处理离散信号，通常使用二进制形式，而模拟电路处理连续信号，使用模拟电压或电流表示信息。
2. 解释什么是逻辑门，并给出一个常见的逻辑门的例子。
答案：逻辑门是一种实现基本逻辑运算的电子设备，常见的逻辑门有与门、或门、非门等。
3. 说明在模拟电路中，为什么需要使用滤波器。
答案：滤波器用于去除信号中的不需要的频率成分，以确保信号的质量和稳定性。
4. 描述在数字电路设计中，如何实现一个简单的计数器。
答案：一个简单的计数器可以通过使用触发器和逻辑门来实现，通过时钟信号控制触发器的状态变化，从而实现计数功能。
四、计算题（每题10分，共20分）1. 假设一个理想的运算放大器电路，输入电压为5V，负载电阻为1kΩ，求输出电压。
答案：输出电压为5V，因为理想运算放大器的输出电压不受负载阻抗的影响。
2. 给定一个RC电路，R=1kΩ，C=1μF，计算电容充放电的时间常数。
模电数电复习题
模电数电复习题第三章集成触发器复习知识点： 1 触发器的框架图2 触发器的状态Q 0态 1态 3根据功能的不同，触发器的分类 4 基本触发器的功能（表3-1）（由与⾮门组成） 5 同步触发器的功能复习题：1.欲使同步RS 触发器保持原态，即Q n+1=Q n ，应输⼊信号（B ）。
A.S=R=1B .S=R=0C.S=0，R=1D.S=1，R=02．要使由与⾮门组成的基本RS 触发器保持原状态不变，则（A ）。
A .D R =D S =1 B.D S =1，D R =0 C.D R =1，D S =0D.D R =D S =03.触发器按照逻辑功能的不同可以分为RS 触发器、D 触发器、T 触发器等⼏类。
4.时序逻辑电路在任⼀时刻的输出不仅取决于当时输⼊信号，⽽且还取决于电路原来的状态。
5.时序电路包含组合电路和存储电路两部分，存储电路是必不可少的。
（ T ）6.基本RS 触发器只能由与⾮门电路组成，⽤或⾮门是不能实现的；（F ）7.译码器，顾名思义就是把⾼低电平信号翻译成⼆进制代码；（F ）第⼆章常⽤组合逻辑电路知识点：1 常⽤组合逻辑电路的分析⽅法（看例2-2 2-3） 2 常⽤的组合逻辑电路3 编码器、译码器、数据选择器的⼯作原理复习题：1.下列描述组合电路逻辑功能的⽅法中不正确的是（C ）。
A.真值表B.逻辑图C.状态转换图D.卡诺图2.在下列逻辑电路中，不是组合逻辑电路的是（C ）A.译码器B.编码器C.寄存器D.数据选择器3．分析组合逻辑电路的⼀般⽅法是（ABCD ）。
A.根据逻辑电路图写出逻辑表达式B. 化简或变换逻辑表达式C. 根据逻辑表达式填写真值表D. 由真值表分析电路的逻辑功能 4．组合逻辑电路设计的⼀般⽅法是（ABCD ）。
A. 设定事物不同状态的逻辑值B. 根据逻辑要求列出真值表C. 由真值表写出逻辑表达式并化简D. 画出逻辑电路图 5.普通编码器和优先编码器在某⼀时刻都只能输⼊⼀个编码信号。
模电数电题目
数电模电类题目：（可以的话，用单片机做也行）一、拔河游戏机功能要求：1、设计一个能进行拔河游戏的电路。
2、电路使用15个(或9个)发光二极管，开机后只有中间一个发亮，此即拔河的中心点。
3、游戏双方各持一个按钮，迅速地、不断地按动，产生脉冲，谁按得快，亮点就向谁的方向移动，每按一次，亮点移动一次。
4、亮点移到任一方终端二极管时，这一方就获胜，此时双方按钮均无作用，输出保持，只有复位后才使亮点恢复到中心。
5、用数码管显示获胜者的盘数。
二、数字式竞赛抢答器功能要求：1、设计一个可容纳6组(或4组)参赛的数字式抢答器，每组设一个按钮，供抢答使用。
2、抢答器具有第一信号鉴别和锁存功能，使得除了第一抢答者外的其他按钮不起作用。
3、设置一个主持人“复位”按钮。
4、主持人复位后，开始抢答，第一信号鉴别锁存电路得到信号后，有指示灯显示抢答组别，扬声器发声2~3秒。
5、设置一个计分电路，每组开始预置100分，由主持人记分，答对一次加10分，答错一次减10分。
四、简易电子琴功能要求：1、设计一个简易电子琴；2、利用脉冲源产生1，2，3，......共7个或14个音阶信号；3、用指示灯显示节拍；4、能产生颤音效果。
提示：各音阶信号由脉冲源经分频得到。
五、数字钟的设计与制作功能要求1、时间以24 小时为一个周期；2、显示时、分、秒；3、有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间；4、计时过程具有报时功能，当时间到达整点前5秒进行蜂鸣报时；5、为了保证计时的稳定及准确须由晶体振荡器提供表针时间基准信号。
六、数字频率计数字频率计是一种用十进制数字显示被测信号频率的数字测量仪器.它的基本功能是测量正弦信号.方波信号,尖脉冲信号及其他各种单位时间内变化的物理量.功能要求：要求设计一个简易的数字频率计，其信号是给定的脉冲信号，是比较稳定的。
1、测量信号：方波；2、测量频率范围: 1Hz~9999Hz ; 10KHz~10KHz;3、显示方式: 4位十进制数显示;4、时基电路由555 定时器及分频器组成, 555 振荡器产生脉冲信号,经分频器分频产生的时基信号,其脉冲宽度分别为: 1s, 0.1s;5、当被测信号的频率超出测量范围时，报警。
模电与数电总复习题(期末考试复习题)
模拟电路与数字电路总复习题一、判断题：（每题2分）（ ）1、通过半导体中的电流为电子电流与空穴电流之和。
√（ ）2、在本征半导体中掺入少量的硼元素，可以形成N 型半导体，它的多子是自由电子。
×（ ）3、PN 结内电场方向由N 区指向P 区，N 区的电位要高于P 区的电位。
√ （ ）4、半导体二极管具有单向导电的重要特性，它的反向电流越大，表明管子的单向导电性越好。
×（ ）5、场效应管与晶体三极管一样，它们都是电流控制的电子器件。
× （ ）6、场效应管与晶体三极管一样，它们只有一种载流子参与导电。
× （ ）7、串联负反馈可以减小输入电阻，而并联负反馈可以提高输入电阻。
× （ ）8、乙类功率放大器的工作效率高于甲类功率放大器。
×（ ）9、共模放大倍数越大，差模放大倍数越小，则共模抑制比越大，放大器的性能越好。
×（ ）10、设A 、B 、C 为逻辑变量，若已知C A B A +=+，则B ＝C 。
× （ ）11、若两个函数具有相同的真值表，则两个逻辑函数必然相等。
√ （ ）12、若两个函数具有不同的表达式，则两个逻辑函数必然不相等。
× （ ）13、组合电路在逻辑功能上的特点是：电路任一时刻的输出仅取决于该时刻的输入状态，而与电路前一时刻的状态无关。
√（ ）14、时序逻辑电路的特点是：任意时刻的输出不仅取决于该时刻输入逻辑变量的状态，而且还与电路原来的状态有关，因此该时序逻辑电路具有记忆功能。
√ （ ）15、数字信号和模拟信号的不同之处是：数字信号在大小和时间上均连续，而模拟信号则相反。
×二、选择题：（每题2分） 1、N 型半导体（ C ）。
A：带正电B：带负电C：呈中性2、在常温下，流过二极管的正向电流与其两端的外加电压（B ）。
A：几乎无关B：近似按指数规律上升C：线性关系3、采用图解法分析基本放大器的静态特性时，必须画出晶体管特性曲线和（A ），所求两者之交点即为Q点。
模电复习试题及答案(选择、填空、判断)
《模拟电子技术》复习题综合（半导体基础知识、单管共射放大电路）一.选择题1、在本征半导体中掺入微量的 D 价元素，形成N 型半导体。
A.二B.三C.四D.五2、在P 型半导体中，自由电子浓度 C 空穴浓度。
A.大于B.等于C.小于3、本征半导体温度升高以后， C 。
A.自由电子增多，空穴数基本不变B.空穴数增多，自由电子数基本不变C.自由电子数和空穴数都增多，且数目相同D.自由电子数和空穴数都不变4、空间电荷区是由 C 构成的。
A.电子B.空穴C.离子D.分子5、PN 结加正向电压时，空间电荷区将 A 。
A. 变窄B. 基本不变C. 变宽D. 无法确定6、稳压管的稳压区是其工作在 C 。
A. 正向导通B.反向截止C.反向击穿7、当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏8、当温度升高时，二极管的反向饱和电流将 A 。
A. 增大B. 不变C. 减小D. 都有可能9、工作在放大区的某三极管，如果当I B 从12μA 增大到22μA 时，I C 从1mA 变为2mA ，那么它的β约为 C 。
A. 83B. 91C. 100D. 1010、晶体管是 A 器件。
A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流11、在正常放大的电路中，测得晶体管三个电极的对地电位如图所示，试判断管子的类型和材料。
图1为 D ；图2为 A 。
[基极电位总是处于中间]A.NPN 硅管B.PNP 硅管C.NPN 锗管D.PNP 锗管12、场效应管是 D 器件。
A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流13、基本共射放大电路中，基极电阻R b 的作用是 A 。
A.限制基极电流，使晶体管工作在放大区，并防止输入信号短路B.把基极电流的变化转化为输入电压的变化C.保护信号源D.防止输出电压被短路14、基本共射放大电路中，集电极电阻R c 的作用是 B 。
数电、模电练习题及答案
练习题1、单项选择题。
1、晶闸管可能导通的条件是。
（A）A.阳极加正向电压,门极有正向脉冲B.阳极加正向电压,门极有负向脉冲C.阳极加反向电压,门极有正向脉冲D.阳极加反向电压,门极有负向脉冲2、电阻性负载三相半波可控整流电路中,控制角的范围是（B）A、30～150°B、0°～120°C、15°～125°D、0°～150°3、降压斩波电路中,已知斩波周期T＝3ms,电源电压U d＝15v,负载电压U o＝10V,则开通时t om＝()A、lmsB、2msC、3msD、4ms4、晶体管的输入特性曲线是当u cE为常量时,晶体管与基极和发射极之间的电压u BE的关系。
（A）A、基极电流i BB、集电极电流i cC、集电极最大允许电流I omD、极间间反向电流I CBO5、N沟道增强型MOS管工作在恒流区的条件是(C)A、U DsQ≥U GSDB、U DSQ≥U GS(th)C、U DSQ≥U GSQ－U GS(th)D、U DSQ≥U GSQ+U GS(th)6、集成运放工作在非线性区时,下列说法正确的是(C)A、同时存在“虚短”和“虚断”；B、同时不存在“虚短”“虚断”；C、不存在“虚短”存在“虚断”;D、存在“虚短”、不存在“虚断”；所对应的二进制数为（D）7、十六进制数(37.B)16A、(00111101.1011)2B、(00110111.1001)2C、(00111101.1001)2D、(00110111.1011)28、由或非门构成的基本RS触发器,当R D、S D都接高电平时,该触发器具有（C）A、置“1”功能"B、置“0”功能C、保持功能D、不定功能9、有一个稳态和一个暂稳态的电路是（B）A、多谐振荡器B、单稳态触发器C、施密特触发器D、双稳态触发器10、异或逻辑关系的逻辑表达式为（B）A、Y＝A□BB、Y＝A○﹢BC、F＝A·BD、Y＝A+B11、N型半导体是通过在本征半导体中掺入少量的形成的。
模电复习资料（全答案）
模电复习资料（全答案）一、填空题1、要使三极管正常放大信号，要求三极管发射极重掺杂、基区很薄、集电极面积大于发射极面积、发射结和集电结均正向运用。
2、N型半导体是在本征半导体中掺入五价元素，其多数载流子是自由电子，少数载流子是空穴。
3、P型半导体是在本征半导体中掺入三价元素，其多数载流子是空穴，少数载流子是自由电子。
4、PN结未加外部电压时，扩散电流等于漂移电流；加正向电压时，扩散电流大于漂移电流，其耗尽层变薄；加反向电压时，扩散电流小于漂移电流，其耗尽层变厚。
5、三极管工作在放大区时，发射结为正向运用，集电结为反向运用；工作在饱和区时，发射结正向运用，集电结正向运用；工作在截止区时，发射结反向运用，集电结反向运用。
6、工作在放大状态的三极管，流过发射结的电流主要是扩散电流，流过集电结的电流主要是漂移电流。
7、三种基本放大电路中，输入电阻最大的是共c极放大电路；输入电阻最小的是共b极放大电路；输入电压与输出电压相位相反的是共e极放大电路；电压放大倍数最大的是共e极放大电路；；电压放大倍数最小的是共b极放大电路；输出电阻最小的是共c极放大电路。
8、半导体三极管通过基极电流控制输出电流，所以属于电流控制器件，其输入电阻小；场效应管通过控制栅极电压来控制输出电流，所以属于电压控制器件，其输入电阻大。
9、为提高放大器的输入电阻应引入交流串联负反馈，为降低放大电路输出电阻，应引入交流电压负反馈。
10、能提高放大倍数的是正反馈，能稳定放大倍数的是负反馈。
11、为稳定输出电流，应引入交流电流负反馈；为稳定输出电压，应引入交流电压负反馈；为稳定静态工作点，应引入直流负反馈；为了展宽放大电路频带，应引入交流负反馈。
12、差动放大器主要利用对称特性来抑制零漂。
13、完全对称的长尾差动放大器中的e R 对共模信号产生串联电流负反馈，对差模信号不产生反馈。
14、为使运放线性工作，应当在其外部引入深度负反馈、无穷、无穷、零、零、无穷、.15、理想集成运放的=ud A ，=id r ，=o r ，=B I ，=CMR K 。
《模拟电子技术》及《数字电路》试题及答案
模拟电子技术基础试卷一附答案一．（10分）设二极管采用恒压降模型且正向压降为0.7V，试判断下图中各二极管是否导通，并求出图（a）电路在v i=5sinωt V时的输出v o波形以及图（b）电路的。
输出电压Vo1（a）（b）二.（10分）放大电路如图所示。
已知：R=62K，R b2=15K，R s=10K，R c=3K，R e=1K，b1R=3K，C1=C2=10μ，C e=220μ，V CC=+15V，Lβ=80，V BE=0.7V。
1.说明电路属于何种组态，画出该电路的直流通路；（5分）2.计算该电路的静态工作点。
（5分）3.画小信号等效电路，求电压放大倍数，输入电阻，输出电阻。
4.说明电路属于何种组态，三.（18分）放大电路如图所示。
已知C足够大，场效应管的参数g m=0.8ms，R2=6.8KΩ，三极管的参数β=50，r be=0.5K，R3=90KΩ，R4=10KΩ，R5=4KΩ，R6=1.5KΩ，R L=4KΩ。
1.画出其小信号模型等效电路。
（4分）2.计算电路的电压放大倍数A v、输入电阻R i和输出电阻R o。
（10分）3.若R s=10K时，计算源电压放大倍数A vs，说明R6对电路频率响应的影响。
（4分）四.（12分）反馈放大电路如图示。
1.判断各电路中级间交流反馈的极性（要求在图上标出反馈极性）。
（4分）2.对于级间交流反馈为负反馈的电路，进一步判断反馈的类型，同时按深度负反馈的条件估算电路的闭环电压增益（写出表达式）。
并简单说明电路对输入电阻，输出电阻的影响，对信号源内阻有什么要求？（8分）（a ） （b ）五.（10分）集成运算放大器构成的运算电路如图示，求电路的输出电压。
1.求出电路（a ）的输出电压。
（4分）2.在电路（b ）中，设t =0时v c =0，此时加入v i =1V ，求t =40ms 时v o =？（6分）（a ） （b ）六.（10分）电路如图所示，试用相位平衡条件判断哪个能振荡，哪个不能振荡（要求在电路中应标出i V ，o V ，f V 以及它们的瞬时极性）？对能振荡的电路写出振荡频率的表达式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章 常用半导体器件自测题三、写出图Tl.3 所示各电路的输出电压值，设二极管导通电压U D =0.7V 。
图T1.3解：U O1=1.3V , U O2=0V , U O3=-1.3V , U O4=2V , U O5=1.3V , U O6=-2V 。
四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，β=100，U BE =0.7V 。
试问：(1)R b =50k Ω时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。
图T1.5(2)∵ 2.86CCBECS cV U I mA R -==，/28.6BS CS I I A βμ==∴45.5BB BEb BSV U R k I -==Ω习题1.2电路如图P1.2 所示，已知10sin i u t ω=(V )，试画出i u 与o u 的波形。
设二极管导通电压可忽略不计。
图P1.2解图P1.2解：i u 与o u 的波形如解图Pl.2所示。
1.3电路如图P1.3所示，已知t u i ωsin 5=(V )，二极管导通电压U D =0.7V 。
试画出i u 与o u 的波形图，并标出幅值。
图P1.3 解图P1.3解：波形如解图Pl.3所示。
第2章 基本放大电路2.7电路如图P2.7所示，晶体管的β=80 ，'100bb r =Ω。
分别计算L R =∞和3L R k =Ω时的Q点、uA &、iR 和oR。
图P2.6 图P2.7解：在空载和带负载情况下，电路的静态电流、be r 均相等，它们分别为： 22CC BEQBEQ BQ bsV U U I A R R μ-=-≈1.76CQ BQ I I mA β=≈'26(1)1.3be bb EQmVr r k I β=++≈Ω 空载时，静态管压降、电压放大倍数、输入电阻和输出电阻分别为：6.2CEQ CC CQ c U V I R V =-≈； 308c ubeR A r β=-≈-& // 1.3i b be be R R r r k =≈≈Ω； 93beusube sr A A r R ≈⋅≈-+&& 5o c R R k ==Ω3L R k =Ω时，静态管压降、电压放大倍数分别为：(//) 2.3LCEQ CC CQ c L L cR U V I R R V R R =-≈+(//)115c L u be R R A r β=-≈-& 34.7beusube sr A A r R ≈⋅≈-+&& // 1.3i b be be R R r r k =≈≈Ω 5o c R R k ==Ω2.9 已知图P2.9所示电路中，晶体管β=100，be r =1.4kΩ。
(1)现已测得静态管压降U CEQ =6V ，估算R b ；(2)若测得i U &和oU &的有效值分别为1mV 和100mV ，则负载电阻R L 为多少？解：(1)mA R U V I c CECC C 2=-=，A I I C B μβ20/==, ∴Ω=-=k I U V R BBECC b 565。
(2)由(//)100o c L ui beU R R A U r β=-=-=-&, 可得: 2.625L R k =Ω。
图P2.92.11 电路如图P2.11所示，晶体管β=100，b b r '=100Ω。
(1)求电路的Q 点、u A &、iR 和o R ； (2)若改用β=200的晶体管，则Q 点如何变化？(3)若电容C e 开路，则将引起电路的哪些动态参数发生变化？如何变化？解：(1)静态分析： 1122b BQ CC b b R U V V R R =⋅=+1BQ BEQ EQ f eU U I mA R R -==+101EQ BQ I I A μβ==+e (R ) 5.7CEQ CC EQ cf U V I R R V =-++= 图P2.11动态分析：'26(1)2.73be bb EQmVr r k I β=++≈Ω (//)7.7(1)c L ube fR R A r R ββ=-=-++&12////[(1)] 3.7i b b be f R R R r R k β=++≈Ω 5o c R R k ==Ω (2) β=200时，1122b BQ CC b b R U V V R R =⋅=+（不变）；1BQ BEQ EQ f eU U I mA R R -==+（不变）；51EQ BQ I I A μβ==+（减小）； e (R ) 5.7CEQ CC EQ c f U V I R R V =-++=（不变）。
(3) C e 开路时，(//)// 1.92(1)()c L c Lube e f e fR R R R A r R R R R ββ=-≈-=-++++&（减小）； 12////[(1)()] 4.1i b b be e f R R R r R R k β=+++≈Ω（增大）； 5o c R R k ==Ω（不变）。
2.12 电路如图P2.12所示，晶体管的β=80，be r =1kΩ。
(1)求出Q 点； (2)分别求出R L =∞和R L =3kΩ时电路的u A &、i R 和oR 。
解：(1)求解Q 点： 32.3(1)CC BEQ BQ b eV U I A R R μβ-=≈++(1) 2.61EQ BQ I I mA β=+≈ 7.17CEQ CC EQ e U V I R V =-≈(2)求解放大倍数和输入、输出电阻：R L =∞时；(1)0.996(1)eube eR A r R ββ+=≈++& 图P2.12//[(1)]110i b be e R R r R k β=++≈ΩR L =3kΩ时；(1)(//)0.992(1)(//)e L ube e L R R A r R R ββ+=≈++&//[(1)(//)]76i b be e L R R r R R k β=++≈Ω输出电阻：////371s b beo e R R r R R β+=≈Ω+第3章 多级放大电路3.3基本放大电路如图P3.3(a)、(b)所示，图(a)虚线框内为电路Ⅰ，图(b)虚线框内为电路Ⅱ。
由电路Ⅰ、Ⅱ组成的多级放大电路如图(c)、(d)、(e)所示，它们均正常工作。
试说明图(c)、(d)、(e)所示电路中(1)哪些电路的输入电阻较大； (2)哪些电路的输出电阻较小； (3)哪个电路的电压放大倍数最大。
(a) (b)(c) (d)(e)图P3.3解：(1)图(d)、(e)所示电路的输入电阻比较大； (2)图(c)、(e)所示电路的输出电阻比较小； (3)图(e)所示电路的电压放大倍数最大。
3.6图P3.6所示电路参数理想对称，晶体管的β均为100，'100bb r =Ω，0.7BEQ U V ≈。
试求R w 的滑动端在中点时T 1管和T 2管的发射极静态电流EQ I 以及动态参数A d 和R i 。
图P3.6 图P3.7解：R w 滑动端在中点时T 1管和T 2管的发射极静态电流EQ I 分析如下：∵22WBEQ EQ EQ e EE R U I I R V +⋅+= ∴0.51722EE BEQ EQWe V U I mA R R -=≈+ 动态参数A d 和R i 分析如下： '26(1)5.18be bb EQmVr r k I β=++≈Ω 98(1)/2cd be W R A r R ββ=-≈-++2(1)20.5i be W R r R k β=++≈Ω3.7电路如图P3.7所示，T 1和T 2两管的β均为140，be r 均为4kΩ。
试问：若输入直流信号mV u I 201=，mV u I 102=，则电路的共模输入电压?=Ic u 差模输入电压?=Id u 输出动态电压?=∆o u解：电路的共模输入电压IC u 、差模输入电压Id u 、差模放大倍数d A 和动态电压O u ∆ 分别为：12152I I IC u u u mV +==； 1210Id I I u u u mV =-= 1752cd beR A r β=-≈-； 1.75O d Id u A u V∆==-第6章 放大电路中的反馈6.7分别判断图P6.5 (a) 、(b) 、(e) 、(f) 所示各电路中引入了哪种组态的交流负反馈。
解：(a)电压并联负反馈；(b) 电压串联负反馈；(e)电流并联负反馈；(f)电流串联负反馈。
6.8 分别估算图6.4 (d)~(h)所示各电路在理想运放条件下的电压放大倍数。
解：各电路在理想运放条件下的电压放大倍数如下：(d) 电流并联负反馈: 111o o Lo L L uf i i f U I R I R R A U I R I R R =≈≈=&&&&&&& (e) 电压串联负反馈: 311o o uf i f U U R A U U R =≈=+&&&&& (f) 电压串联负反馈: 1o o uf i f U U A U U =≈=&&&&& (g) 电压串联负反馈: 211o o uf i f U U R A U U R =≈=+&&&&& (h) 电压串联负反馈: 311o o uf i fU U R A U U R =≈=+&&&&&6.9分别估算图6.5 (a)、 (b) 、(e) 、(f)所示各电路在深度负反馈条件下的电压放大倍数。
解：各电路在深度负反馈条件下的电压放大倍数如下：(a)电压并联负反馈：f f f o usf s i s s I R R U A U I R R -==≈-&&&&& (b)电压串联负反馈：41(1)o o uf i fU U R A U U R =≈=+&&&&& (e)电流并联负反馈：4142(//)//(1)o o L L usf s f s sU I R R R R R A U I R R R =≈=+⋅&&&&& (f)电流串联负反馈：∵29292200249249f R R R R U R I R I I R R R R R R =⋅=⋅⋅=⋅++++&&&& ∴0782497829(////)()(////)o L L uf i fU I R R R R R R R R R A U U R R ++=≈=-&&&&&第7章 信号的运算和处理7.2电路如图P7.2所示，集成运放输出电压的最大幅值为±14V ，填表。
